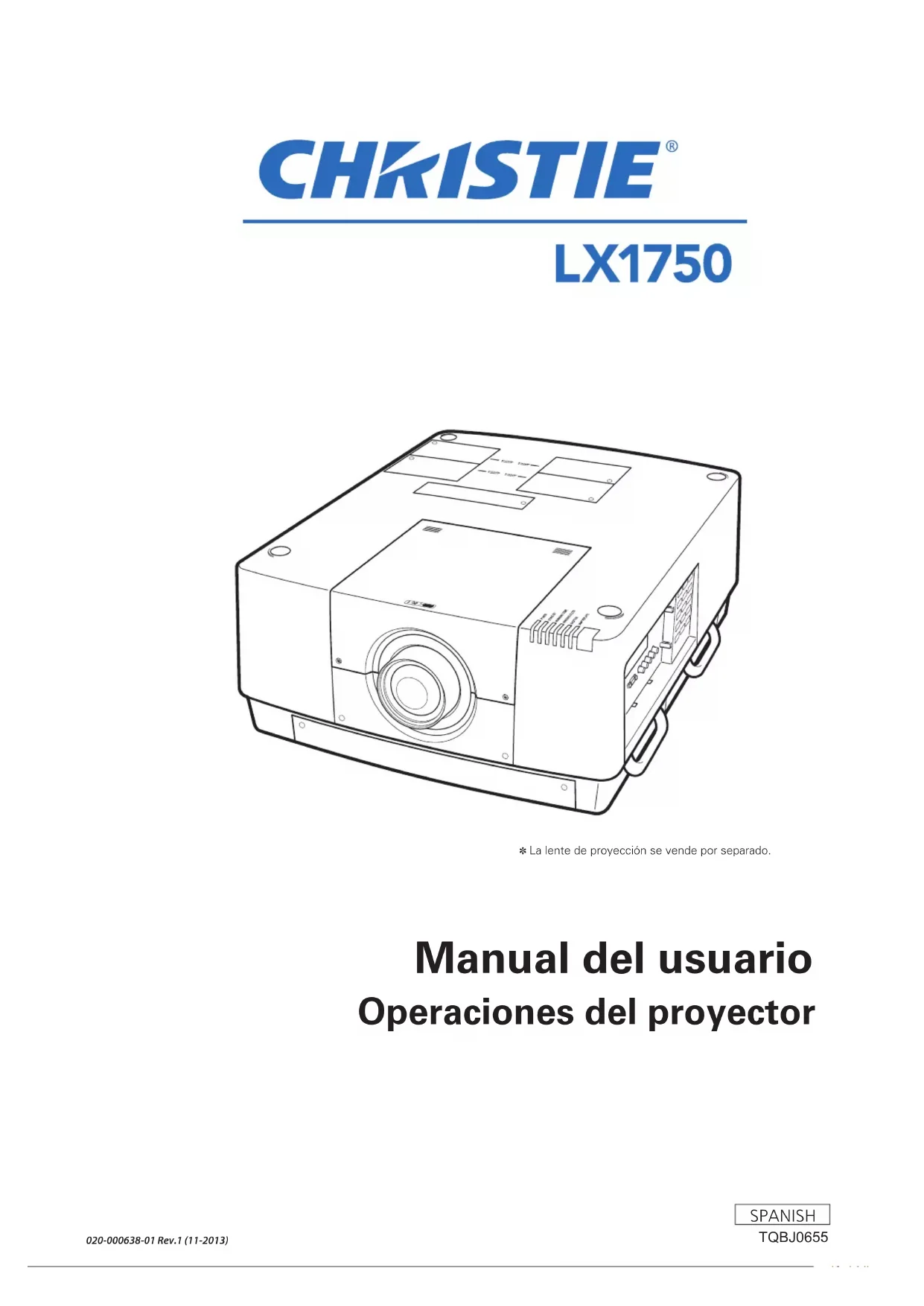

MANUAL DE USUARIO LX1750 Christie

Información importante Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Aviso importante de seguridad importante ADVERTENCIA: ESTE APARATO DEBE SER CONECTADO A MASA. ADVERTENCIA: Para evitar daños que puedan conducir a incendios o descargas eléctricas, no exponga este aparato a la lluvia ni la humedad.Ordenanza 3 sobre ruidos de máquinas. GSGV, 18 de enero de 1991: El nivel de presión de sonido en la posición del operador es igual o menor a 70 dB (A) de acuerdo a ISO 7779.ADVERTENCIA:1. Desconecte la clavija de la toma de corriente cuando no vaya a utilizar el equipo durante un período prolongado de tiempo.

2. Para evitar descargas eléctricas, no retire la cubierta. No existen partes intercambiables en el interior del

equipo. Para realizar una revisión, consulte a un Servicio Técnico cualicado.

3. No retire el contacto de puesta a tierra de la clavija de alimentación. Este aparato está equipado con una

clavija de alimentación de tres contactos, del tipo conexión a tierra. Esta clavija sólo puede conectarse a una toma de corriente con conexión a tierra. Esta es una característica de seguridad. Si no puede insertar la clavija en la toma de corriente, póngase en contacto con un electricista. Pero no modique la clavija de manera que no se pueda usar el contacto de conexión a tierra.ADVERTENCIA:Este es un producto de clase A. En un entorno doméstico este producto podría ocasionar interferencias de radio en cuyo caso el usuario debe tomar las medidas adecuadas. PRECAUCIÓN: Para garantizar una conformidad permanente, siga las instrucciones de instalación adjuntas, en las que se describe el uso del cable de alimentación suministrado y de cables de interfaz blindados para conectar el equipo a un ordenador o a un dispositivo periférico. Si utiliza el puerto serie para conectar un PC para control externo del proyector, deberá utilizar un cable de interfaz serie RS-232C (opcional) con núcleo de ferrita. Cualquier cambio o modicación no autorizada de este equipo invalidará la autoridad de los usuarios a usarlo.Este dispositivo está diseñado para proyectar imágenes en una pantalla u otras supercies y no está pensado como sistema de iluminación interior para entornos domésticos.Directiva 2009/125/CEADVERTENCIA:APAGUE LA LÁMPARA UV ANTES DE ABRIR LA CUBIERTA DE LA LÁMPARAADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO O CHOQUE ELÉCTRICO, NO EXPONGA ESTE PRODUCTO A LA LLUVIA O HUMEDAD.ADVERTENCIA: RIESGO DE GOLPE ELÉCTRICO, NO ABRIR.El símbolo de rayo con cabeza de echa dentro de un triángulo equilátero pretende alertar al usuario de la presencia de un “voltaje peligroso” sin aislar, dentro del recinto del producto que puede ser de suciente magnitud para constituirse en un riesgo de choque eléctrico a una persona.El punto de exclamación dentro de un triángulo equilátero pretende alertar al usuario de la presencia de importantes instrucciones de operación y mantenimiento (servicio) en la literatura que acompaña al producto. PRECAUCIÓN (EE.UU. y Canadá) PRECAUCIÓN: Este equipo está equipado con un cable de energía tipo tierra con tres clavijas. No retire el contacto de puesta a tierra de la clavija de alimentación. La clavija de alimentación encajará solamente en tomacorriente tipo tierra. Esta es una característica de seguridad. Si no puede insertar la clavija en la toma de corriente, póngase en contacto con un electricista. Pero no modique la clavija de manera que no se pueda usar el contacto de conexión a tierra.No retireAviso importante de seguridad

Información importante Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) ADVERTENCIA (EE.UU. y Canadá)

No es para usar en cuarto de computadoras como un Estándar denido para la Protección de Computadoras Electrónicas/Equipo de Procesamiento de Datos, ANSI/NFPA 75.

Para equipos que permanecen conectados permanentemente, un dispositivo de desconexión rápida y accesible debe ser incorporado al cableado del edicio.

Para equipos conectables, enchufe/tomacorriente será instalado cerca del equipo y será de fácil acceso. IMPORTANTE: CLAVIJA MODULAR (SOLO PARA REINO UNIDO) PARA SU SEGURIDAD LEA CUIDADOSAMENTE EL SIGUIENTE TEXTO. Este aparato tiene una clavija de alimentación modular de tres contactos para su seguridad y conveniencia. Existe un fusible de 13 amperios dentro de la clavija. Si fuera necesario cambiar el fusible, asegúrese de que sea de 13 amperios y que haya sido aporobado por ASTA o BSI a BS1362. Verique la marca ASTA o la marca BSI en el cuerpo del fusible. Si la clavija tiene una cubierta de fusible desmontable, debe asegurarse de volver a colocarla cuando se vuelva a colocar el fusible. Si aoja la cubierta del fusible, la clavija no debe utilizarse sin la cubierta del fusible. Puede comprar una cubierta de fusible de repuesto en un centro de servicio autorizado. Si la clavija modular suministrada no es apropiada para la toma de corriente de su hogar, deberá retirar el fusible y cortar la clavija y desecharla de forma segura. Existe peligro de una descarga eléctrica severa si se inserta la clavija en una toma de corriente de 13 amperios. Si fuera necesario instalar una nueva clavija, tenga en cuenta el código de cableado indicado a continuación. Si tuviera alguna duda, consulte a un electricista cualicado. ADVERTENCIA: ESTE APARATO DEBE SER CONECTADO A TIERRA. IMPORTANTE: Los conductores del cable de alimentación están codicados con color según lo siguiente: Verde y amarillo: Tierra Azul: Neutro Marrón: Corriente Si los colores de los conductores en el cable de este aparato no corresponden con las marcas coloreadas identicadoras de color en los terminales de su clavija, proceda de la siguente manera. El conductor de color VERDE Y AMARILLO debe ser conectado al terminal de la clavija que está marcado con la letra E o con el símbolo de tierra o es de color VERDE o VERDE Y AMARILLO. El conductor de color AZUL debe ser conectado al terminal de la clavija que está marcado con la letra N o que es de color NEGRO. El conductor de color MARRÓN debe ser conectado al terminal de la clavija que está marcado con la letra L o que es de color ROJO. Para cambiar el fusible: Abra el compartimiento del fusible con un destornillador y sustituya el fusible.

ASA LAviso importante de seguridad

Información importante Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) ADVERTENCIA:

ALIMENTACIÓN La toma de red o el cortacorriente debe instalarse junto al equipo y debe ser fácilmente accesible cuando ocurran problemas. Si ocurren los siguiente problemas, interrumpa el suministro de energía inmediatamente. Si continúa usando el proyector bajo éstas condiciones podría producirse un incendio o descargas eléctricas.

Si penetran objetos extraños o agua dentro del proyector, interrumpa el suministro de energía.

Si el proyector se cae o la carcasa se rompe, interrumpa el suministro de energía.

Si nota la presencia de humo, olores o ruidos extraños que salen desde el proyector, interrumpa el suministro de energía. Contacte con un centro de servicio autorizado para la reparación, y no trate de reparar el proyector usted. Durante una tormenta, no toque el proyector ni el cable. Podría sufrir golpes eléctricos. No haga nada que pueda dañar el cable de alimentación o el enchufe del cable de alimentación. Si se usa el cable de alimentación dañado, pueden producirse choques eléctricos, cortocircuitos o un incendio.

No dañe el cable de alimentación, no le realice ninguna modicación, no lo coloque cerca de objetos calientes, no lo doble excesivamente, no lo tuerza, no tire de él, no coloque objetos pesados sobre él ni lo enrolle. Pida a un centro de servicio autorizado que realice cualquier reparación necesaria del cable de alimentación. Inserte completamente la clavija de alimentación en la toma de corriente y el conector de alimentación en el terminal del proyector. Si el enchufe no se inserta correctamente, podrían ocurrir choques eléctricos o sobrecalentamientos.

No use enchufes que estén dañados ni tomas que no estén bien jadas en la pared. No utilice otro cable que no sea el cable de alimentación suministrado. De lo contrario se puede ocasionar un incendio o descargas eléctricas. Limpie regularmente el enchufe del cable de alimentación para evitar la acumulación de polvo. El no observar esta medida puede provocar un incendio.

Si se acumula polvo en el enchufe del cable de alimentación, la humedad resultante puede dañar el aislamiento.

Si no va a usar el proyector por un largo tiempo, desenchufe el cable de alimentación del tomacorriente de la pared. Desconecte el enchufe de la toma de corriente y límpielo con un paño seco regularmente. No toque el enchufe del cable de alimentación con las manos húmedas. Si no observa esto podrían producirse descargas eléctricas. No sobre cargue el tomacorriente. Si se sobrecarga el suministro de alimentación (por ejemplo, usando demasiados adaptadores), puede producirse un sobrecalentamiento que podría ocasionar un incendio.

SOBRE EL USO/INSTALACIÓN

No coloque el proyector sobre materiales suaves como alfombras o supercies acolchadas. De lo contrario el proyector se puede sobrecalentar, lo que puede causar quemaduras, incendios o daños al proyector. No coloque el proyector en lugares húmedos o polvorientos o lugares donde el proyector pueda entrar en contacto con humo grasiento o vapor. DEl uso del proyector en tales condiciones puede ocasionar un incendio, descargas eléctricas o deterioro de componentes. El deterioro de componentes (como los soportes de montaje del techo), puede hacer que se caiga el proyector, si está montado en el techo. No instale este proyector en un lugar que no sea lo sucientemente fuerte como para soportar el peso completo del proyector o encima de una supercie inclinada o poco estable. Si no observa esto podría ocasionar que el proyector se desequilibre y caiga, lo cual podría ocasionar daños o heridas graves.Aviso importante de seguridad

Información importante Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) ADVERTENCIA: No tape los oricios de entrada/salida de aire ni coloque nada a una distancia de 1 m (39") de los mismos. Esto puede hacer que el proyector se sobrecaliente y causar un incendio o daños al proyector.

No coloque el proyector en lugares estrechos y con mala ventilación.

No sitúe el proyector sobre paños o papeles, ya que estos materiales podrían tapar el oricio de entrada de aire. No coloque sus manos ni cualquier otro objeto cerca del oricio de salida de aire. El hacerlo podría causar quemaduras o dañar sus manos u otros objetos.

El oricio de salida de aire expulsa aire caliente. No coloque sus manos ni otros objetos cerca del puerto de salida de aire. No mire ni coloque su piel en el rayo de luz emitido por la lente mientras se usa el proyector. Esto podría causar quemaduras o pérdida de visión.

La lente del proyector emite una luz fuerte. No mire ni coloque sus manos directamente en esta luz.

Tenga mucho cuidado de que los niños no miren directamente la lente. Además, apague la unidad y desconecte el cable de alimentación cuando deje de usar el proyector. Nunca intente modicar o desmontar el proyector. Hay alto voltaje dentro del proyector que podría causar un incendio o descargas eléctricas.

Para cualquier trabajo de inspección, ajuste y reparación, consulte a un centro de servicio autorizado. No proyecte una imagen con la cubierta del lente adjunta. Hacerlo podría provocar un incendio. No permita que entren en el interior del proyector objetos de metal, objetos inamables ni líquidos. No permita que el proyector se moje. De lo contrario, se pueden producir cortocircuitos o sobrecalentamiento que podrían causar incendios, descargas eléctricas o fallos de funcionamiento en el proyector.

No coloque recipientes con líquidos ni objetos de metal cerca del proyector.

En caso de que entre líquido en el interior del proyector, consulte con su distribuidor.

Se debe prestar especial atención a los niños. No toque excepto la parte especicada o elimine los componentes. De lo contrario se puede perjudicar el funcionamiento o la seguridad. Utilice el soporte de techo especicado por Christie. Utilizando otro soporte de montaje en el techo fuera del indicado resultará en accidentes de caída.

Conecte el cable de seguridad suministrado al soporte de techo para evitar que el proyector se caiga. El trabajo de instalación (tal como el soporte de techo) debería ser realizado solamente por un técnico calicado. Si la instalación no se lleva a cabo y se asegura correctamente, podrían ocurrir lesiones o accidentes, como es el caso de choques eléctricos.

No utilice otro soporte de techo que no sea autorizado.

Asegúrese de usar el cable accesorio incluido con un perno de arillo como una medida de seguridad extra para prevenir que el proyector se caiga. (Instalado en un lugar distinto que el soporte de techo.) Al colocar o reemplazar una lente, póngase en contacto con el personal técnico o de servicio con un distribuidor especialista. El producto podría ser dañado si se hace de manera errónea. Al colocar o reemplazar una lente, observe los procedimientos relativos para obtener un resultado óptimo.Aviso importante de seguridad

Información importante Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) ADVERTENCIA:

ACCESORIOS No use o maneje las pilas inadecuadamente, consulte lo siguiente. De lo contrario esto podría causar que las baterías tengan pérdidas, se sobrecalienten, exploten o se incendien.

No use pilas que no sean las especicadas.

Utilice baterías de manganeso o alcalinas no baterías recargables.

No desmantele las pilas secas.

No caliente las pilas ni las coloque en agua o fuego.

No permita que los terminales + y - de las baterías hagan contacto con objetos metálicos como collares u horquillas.

No almacene las pilas junto con objetos metálicos.

Guarde las baterías en una bolsa de plástico y manténgala lejos de los objetos metálicos.

Cuando inserte las pilas, asegúrese que la polaridad (+ y -) sea la correcta.

No use pilas nuevas junto con pilas viejas ni mezcle diferentes tipos de pilas.

No use pilas cuya cubierta externa esté despegada o ausente. Mantenga alejados a los niños de las baterías (AAA/R03/LR03).

La batería puede ocasionar lesiones personales si son ingeridas.

Si son ingeridas, busque atención médica de inmediato. Si hay un escape de líquido de pilas, no las toque con las manos, y tome las siguientes medidas en caso de ser necesario.

El líquido de las pilas sobre su piel o ropa podría causar la inamación de la piel o lesiones. Lávese inmediatamente con agua y busque asistencia médica.

El contacto del líquido de las pilas con sus ojos podría provocar la pérdida de la visión. En éste caso, no se frote sus ojos. Lávese inmediatamente con agua y busque asistencia médica. No desarme la unidad de lámpara. Si la lámpara se rompe, podría provocar lesiones. Sustitución de la lámpara La lámpara tiene un presión interna alta. Si no se usa correctamente, podría explotar y causar lesiones o accidentes graves.

La lámpara puede explotar fácilmente si se si se golpea contra objetos duros o se cae.

Antes de cambiar la lámpara, asegúrese de desenchufar el cable de alimentación del tomacorriente de la pared. Caso contrario se pueden producir choques eléctricos o explosiones.

Cuando cambie la lámpara, apague la alimentación y permita que la lámpara se enfríe por al menos 60 minutos antes de manipularla, de lo contrario, puede sufrir quemaduras. No permita que los niños o mascotas toquen el mando a distancia.

Mantenga el mando a distancia lejos del alcance de los niños y mascotas después de usarlo. No utilice el cable de alimentación suministrado con dispositivos que no sean este proyector.

Si utiliza el cable de alimentación suministrado con dispositivos distintos de este proyector, se pueden producir cortocircuitos o sobrecalentamiento que podrían causar un incendio o descargas eléctricas. Retire rápidamente las pilas agotadas del mando a distancia.

Si las deja en la unidad, las pilas podrían sufrir fugas de líquido o podrían sobrecalentarse o explotar.Aviso importante de seguridad

Información importante Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) PRECAUCIÓN:

ALIMENTACIÓN Cuando desconecte el cable asegúrese de sostener el enchufe y el conector de energía. Si el cable mismo es halado, el cable puede dañarse, e incendios, cortocircuitos o choque eléctricos serios pueden producirse. Cuando no vaya a utilizar el proyector durante un período prolongado de tiempo, desconecte el enchufe de la toma de corriente y extraiga las pilas del mando a distancia. Desconecte el enchufe de alimentación de la toma de pared antes de llevar a cabo cualquier tarea de limpieza y sustitución de la unidad. Podría provocar descargas eléctricas si esto no se hace.

SOBRE EL USO/INSTALACIÓN

No coloque objetos pesados en la parte superior del proyector. Si no observa esto podría ocasionar que el proyector se desequilibre y caiga, lo cual podría ocasionar daños o heridas. El proyector resultaría dañado o deformado. No se apoye sobre éste proyector. Usted se podría caer y herirse, y el aparato se podría dañar.

Tenga mucho cuidado que los niños no se paren o sienten encima del proyector. No coloque el proyector en ubicaciones excesivamente calientes. El hacerlo provocará que la cubierta externa o que los componentes internos se deterioren, o podría causar un incendio.

Tenga mucho cuidado con las ubicaciones expuestas a la luz directa del sol o a las que estén cerca de estufas. No coloque sus manos en las aberturas junto al lente óptico, mientras esté moviendo los lentes. El no observar esto puede resultar en un accidente. Cuando levante o transporte el proyector, no lo sujete del parasol de la lente ni de la lente. De lo contrario el proyector se puede dañar. Cuando desconecte el cable de alimentación, sujete el enchufe, no el cable. Si se tira del cable de alimentación mismo, el cable se dañará, lo cual podría ocasionar un incendio, cortocircuitos o choques eléctricos serios. Utilice la lente especicada por Christie. Si utiliza otra lente fuera de la especicada resultará en malfuncionamiento.

Antes de colocar la lente, verique el núm. de modelo del proyector y el núm. de modelo de la lente opcional y use la lente adecuada para el proyector.

Para más detalles, consulte a su distribuidor.

ACCESORIOS No use la unidad de lámpara vieja. Si la usa puede provocar que la lámpara explote. Si la lámpara se rompe, ventile la habitación inmediatamente. No toque ni se acerque a la cara las piezas rotas. No seguir esta instrucción puede hacer que el usuario absorba el gas que se ha liberado al romperse la lámpara y que contiene casi la misma cantidad de mercurio que las lámparas uorescentes y las piezas rotas pueden provocar lesiones.

Si cree que ha absorbido el gas o que le ha entrado gas en la boca o en los ojos, busque asistencia médica inmediatamente.

Pida a su proveedor que sustituya la lámpara y que compruebe el interior del proyector. No vuelva a usar la unidad de ltro de aire. De lo contrario puede funcionar incorrectamente. No limpie la unidad de ltro de aire con agua. De lo contrario puede funcionar incorrectamente.

Tenga cuidado de no mojar la unidad del ltro de aire. Pida a su distribuidor que realice la limpieza en el interior del proyector una vez al año. El uso continuo cuando se haya acumulado el polvo en el interior del proyector podría producir incendios.

Pregunte a su distribuidor sobre los cargos de limpieza.Aviso importante de seguridad

Información importante Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Para retirar las pilas Pilas del mando a distancia

1. Pulse la guía y levante la tapa.

2. Retire las pilas.

Marcas comerciales• HDMI, el logotipo de HDMI y High-Denition Multimedia Interface son marcas comerciales o marcas comerciales registradas de HDMI Licensing LLC. • Los otros nombres, nombres de empresa y nombres de producto que aparecen en este manual del usuario son marcas comerciales o marcas comerciales registradas de sus respectivos propietarios. Tenga en cuenta que los símbolos ® y TM no aparecen en este manual del usuario. Ilustraciones de este manual del usuario• Tenga en cuenta que es posible que las ilustraciones del proyector y de las pantallas sean diferentes de las que se observan en la realidad. Referencias de página• En estas instrucciones, las referencias a las páginas se indican del siguiente modo: ( página 00).Término

• En estas instrucciones, a los accesorios Unidad de mando a distancia inalámbrico/alámbrico se les denomina únicamente Mando a distancia.ESPAÑOL - 9 Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Características del proyectorCaracterísticas del proyectorCaracterísticas del proyector Imagen en alta claridad y en alto contraste Calidad de imagen en alta claridad con 16 000 lúmenes y alto contraste con 2 500:1.1. Conguración más exible Permite realizar la instalación en una dirección de 360° verticalmente. Equipado con función eléctrica de cambio de lente que permite el ajuste de posicionamiento vertical y horizontal así como también patrones de prueba. También, puede usar luces para el panel de control y los terminales de conexión. En adición, puede elegir uno de nueve tipos de lentes opcionales. Alta conabilidad y capacidad de mantenimiento Equipado con cuatro lámparas de cambio automático que permiten la proyección continua cuando se haya fundido alguna lámpara. El ltro de aire y el ltro de corte de humo (opcional) evitan la penetración de polvo y de humo conservando de este modo las imágenes nítidas y alta duración del proyector. Guía rápidaGuía rápidaGuía rápida Para más detalles, consulte las páginas correspondientes.

1. Conguración de su

2. Conexión de dispositivos

3. Conexión del cable de

5. Selección de la señal de

Información importanteManual del usuario LX1750020-000638-01 Rev.1 (11-2013) Precauciones de uso Precauciones durante el transporte

Cuando transporte el proyector, sujételo de forma segura del asa de transporte y evite la vibración excesiva y los impactos durante la manipulación como por ejemplo arrastrarlo por el piso. De lo contrario se pueden dañar las piezas internas dando como resultado un mal funcionamiento.

No transporte el proyector con los pies ajustables extendidos. De lo contrario se pueden dañar los pies ajustables. Precauciones durante la instalación

No congure el proyector en exteriores. El proyector está diseñado para usarlo únicamente en interiores.

No lo use en los siguientes lugares.

Lugares donde existan vibraciones e impactos como en un vehículo o contenedor: De lo contrario se pueden dañar las piezas internas dando como resultado un mal funcionamiento.

Cerca de la salida de un acondicionador de aire o cerca de luces (lámparas de estudio, etc.) donde existan grandes cambios de temperatura (“Entorno de operación” ( página 101)): De lo contrario se podría acortar la duración de la lámpara o la carcasa exterior podría deformarse dando como resultado fallos de funcionamiento.

Cerca de líneas de alimentación de alto voltaje o cerca de motores: Puede ocurrir interferencia.

Asegúrese de solicitar asesoría a un técnico cualicado o a su distribuidor antes de instalar el producto en un techo. Si el producto debe ser instalado suspendido del techo, compre el soporte de montaje para techo opcional.

No instale el proyector a alturas de 2 700 m (8 858 pies) o superiores al nivel del mar. De lo contrario se puede acortar la vida útil de las piezas internas dando como resultado fallos de funcionamiento.

No utilice el proyector cuando esté inclinado (

página 22). Si usa el proyector cuando está inclinado puede acortar la vida útil de las piezas internas.

Precauciones durante la conguración de los proyectores

No bloquee los oricios de ventilación (admisión y salida) del proyector.

Evite que el aire caliente o frío proveniente de un sistema de aire acondicionado sople directamente hacia los oricios de ventilación (admisión y salida) del proyector.

Evite congurar el proyector en un lugar húmedo o con mucho polvo.(más 1 m (39") para la parte superior y lateral)1 m (39")1 m (39")1 m (39") 1 m (39")

No instale el proyector en un espacio reducido.Si es necesario instalarlo en un espacio reducido, instale un sistema de aire acondicionado o un sistema de ventilación para el espacio. Si la ventilación es insuciente, el calor de salida podría acumularse activando de este modo el circuito de protección del proyector.Precauciones de uso

Información importante Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Seguridad Al usar este producto, implemente medidas de seguridad apropiadas para evitar lo siguiente:

Información personal expuesta a través de este producto

Operación no autorizada de este producto por terceros de forma maliciosa

Interferencia o suspensión de este producto por terceros de forma maliciosaTome las medidas de seguridad sucientes. ( página 67)

Utilice un código PIN que sea difícil de adivinar.

Cambie su código PIN periódicamente.

Christie Digital Systems y sus compañías aliadas nunca le pedirán directamente su código PIN. Si lo piden directamente, no proporcione su código PIN.

Asegúrese de usar una red segura con cortafuegos, etc.

Congure un código PIN y establezca restricciones a los usuarios que puedan conectarse. Desecho Cuando deseche el producto, pregunte a las autoridades locales o a su distribuidor cuáles son los métodos correctos de desecho.La lámpara contiene mercurio. Cuando deseche la unidad de lámpara usada, pregunte a las autoridades locales más cercanas o a su distribuidor cuál es el método correcto de desecho de la unidad.Disponga de las pilas usadas de acuerdo con las instrucciones o los lineamientos o reglamentos locales de desecho. Advertencias sobre el uso

Para obtener una calidad de imagen alta

Podrá obtener una calidad de imagen alta cerrando las cortinas o las persianas de las ventanas y apagando las luces que estén cerca de la pantalla para evitar que la luz exterior o la luz de las lámparas interiores brillen sobre la pantalla.

Dependiendo de las condiciones, la imagen podría parpadear debido al aire caliente proveniente del oricio de salida de aire o por el aire caliente o frío del acondicionador de aire. Tenga cuidado para asegurarse de que la salida del proyector o de otro equipo, o que el aire proveniente del acondicionador de aire no esté dirigido hacia la parte delantera del proyector.

La lente de proyección es calentada por la luz de la fuente luminosa, haciendo que el enfoque sea inestable durante ese periodo justo después del encendido. El enfoque se estabilizará después de transcurridos 30 minutos con la imagen proyectada.

No toque la supercie de la lente de proyección con las manos descubiertas. Si la supercie de la lente está contaminada por las huellas dactilares o por el polvo, esto será amplicado y proyectado en la pantalla, degradando la calidad de la imagen.

Panel LCD El panel LCD está hecho con precisión. Tenga en cuenta que en raras ocasiones, podrían faltar píxeles de alta precisión o estos podrían estar encendidos siempre. Esto no indica un mal funcionamiento.Cuando se proyecte una imagen ja durante un periodo prolongado, la imagen podría quemarse en el panel LCD. En este caso, proyecte la pantalla blanca de los patrones de prueba ( página 72) por al menos una hora. Tenga en cuenta, sin embargo, que no siempre es posible erradicar totalmente la imagen quemada.Precauciones de uso

Información importante Manual del usuario LX1750020-000638-01 Rev.1 (11-2013)

Componentes ópticos Si usa la proyección en un entorno de alta temperatura o en un entorno donde exista mucho polvo o esté lleno de humo de cigarro, etc. podría reducirse el ciclo de reemplazo para los componentes ópticos como el panel LCD y el polarizador a tan solo un año. Para más información, consulte a su distribuidor.

Lámpara La fuente luminosa del proyector es una lámpara de mercurio con alta presión interna.Una lámpara de mercurio de alta presión cuenta con las siguientes características.

El brillo de la lámpara se reducirá con el transcurso del tiempo.

Si durante el uso de la lámpara se presenta un impacto, rayones o deterioro, la bombilla podría fundirse o se puede reducir la vida útil de la misma.

La vida útil de la lámpara varía signicativamente dependiendo de cada lámpara individual y de las condiciones de uso. En particular, el uso continuo durante periodos de 24 horas o más y el encendido/apagado frecuente de la alimentación acelerarán el deterioro de la lámpara y afectará la duración de la misma.

En raras ocasiones, la lámpara se puede fundir justo después de haber iniciado la proyección.

El riesgo de fundirse se incrementa cuando la lámpara se usa después de su ciclo de reemplazo. Asegúrese de reemplazar la lámpara de forma consistente. “Cuando sustituya la unidad de lámpara”

Si se funde la lámpara, el gas contenido en la misma será liberado en forma de humo.

Se recomienda que almacene lámparas de sustitución en caso de contingencia.

Se recomienda que solicite a un técnico cualicado que reemplace la lámpara. Póngase en contacto con su proveedor.Precauciones de uso

Información importante Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Accesorios Asegúrese de que los siguientes accesorios hayan sido suministrados con su proyector. Accesorio (nombre de producto) Cantidad Unidad de mando a distancia inalámbrico/alámbrico (N2QAYA000066)

Batería AAA/R03/LR03 (para el mando a distancia)

Cable de alimentación para (E) (T0K3K0003--1)

Cable de alimentación para (UK) (T0K3K0004--1)

CD-ROM Manual del usuario (TXFQB02ZHC2)

Manual del usuario–Guía Básica (TQBJ0658)

Manual para la administración de colores (TQBH0270-1)

Soporte de jación de la palanca de bloqueo de la lente

(juego) Distanciador

(juego) Accesorio (nombre de producto) Cantidad Juego de lente

(juego) Etiqueta de código PIN

Sujetacable del cable de alimentación, cubierta del cable de alimentación (T0STF0037--1)

(juego) Placa de protección de luz-1

(juego) Placa de protección de luz-2

(juego) Placa de protección de luz-3

(juego) *1: Se usa al instalar la lente (opcional). ( página 104) Atención

Después de desempacar el proyector, deseche de acuerdo a las regulaciones establecidas la tapa del cable de alimentación y el material de empaque.

Si pierde alguno de los accesorios, consulte a su distribuidor.

Los números de producto de los accesorios y los componentes vendidos por separado están sujetos a cambio sin previo aviso.

Almacene las piezas pequeñas de forma apropiada, y manténgalas alejadas de los niños.Precauciones de uso

Información importante Manual del usuario LX1750020-000638-01 Rev.1 (11-2013)

Contenido del CD-ROM En el CD-ROM suministrado se encuentra el siguiente contenido (Manual del usuario / Real Color Manager Pro / PJ Network Manager). Manual/Índice (PDF) Software

Manual del usuario–Operaciones del proyector

Manual del usuario–Operaciones de red

Manual del usuario–Operaciones del PJ Network Manager

PJ Network Manager Accesorios opcionales Accesorios opcionales (nombre de producto) Núm. de producto Unidad de lámpara de reemplazo 002-120599-01 Filtro de reemplazo 003-004738-01 / Número de piezas de servicio: T1FTX0069-- Filtro resistente al humo Unidad: Número de pieza 003-004739-01 / Número de referencia NOP-FTU- 61EFS Filtro: Número de pieza 003-003705-01 / Número de referencia POA-FIL-160 Módulo de entrada 103-132107-02 Lente 38-809037-52, 103-135100-01, 38-809094-51, 103-103101-01, 38-809039-52, 38-809044-52, 103-129103-01, 103-130105-01, 38-809070-51Acerca del proyector

Preparativos Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Acerca del proyector Mando a distancia (18) (3) (2) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (16) (17) (19) (20) (7) (21) (22) (23) (24) (25) (1) (1) Emisores de señal del mando a distancia(2) Indicador del mando a distanciaParpadea al pulsar cualquiera de los botones.(3) Botón <LIGHT>Pulse una vez para encender los botones del mando a distancia durante diez segundos.(4) Botón de <ON> alimentaciónInicia la proyección cuando el interruptor de alimentación principal del proyector está ajustado en y en el modo de espera.(5) Botón <SHUTTER>Abre y cierra el obturador. ( página 35)(6) Botón <MENU>Muestra la pantalla de menú. ( página 38)(7) Botones Mueva el cursor en el menú de pantalla y los menús de control.También mueva la imagen verticalmente y horizontalmente en el modo de zoom digital o en el modo real.(8) Botón <LENS SHIFT>Desliza la lente verticalmente y horizontalmente para mover la posición de la imagen proyectada verticalmente y horizontalmente. ( página 33)(9) Botón <FOCUS>Ajusta el enfoque. ( página 34)(10) Botón <ZOOM>Ajusta el zoom de la lente. ( página 34)(11) Botón <FREEZE>Temporalmente congela la imagen proyectada. ( página 35)(12) Botón <D.ZOOM>Activa el modo de zoom digital.(13) Botón <P-TIMER>Pulse el botón <P-TIMER> para contar el tiempo transcurrido desde que se pulsó el botón o realiza una cuenta regresiva a partir del tiempo establecido. ( página 37)(14) Botón <KEYSTONE>Corrige el efecto Keystone (Distorsión trapezoidal). ( página 36)(15) Botón <INFO.>Muestra el estado de las señales durante la proyección y los ajustes actuales. ( página 37)(16) Interruptor <ON>/<OFF>Ajústelo en <ON> cuando use el mando a distancia.Ajústelo en <OFF> cuando no use el mando a distancia durante un periodo prolongado.(17) Terminal de mando a distancia inalámbricoCuando se use el mando a distancia como un mando a distancia alámbrico, conecte este terminal del mando a distancia en el terminal <R/C JACK> del proyector.El mando a distancia requiere baterías. ( página 21)(18) Botón de <STAND-BY> alimentaciónEstablece el proyector en el modo de espera cuando el interruptor de alimentación principal del proyector está ajustado en y en el modo de proyección.(19) Botón <SCREEN>Selecciona el tamaño de la imagen proyectada.Si pulsa el botón durante al menos cinco segundos, el ajuste del menú [Pantalla] se restaura a los ajustes predeterminados de fábrica. ( página 37)(20) Botón <AUTO PC>Ajusta automáticamente la sincronización, el número total de puntos, el cambio horizontal y el cambio vertical. ( página 44)(21) Botón <SELECT>Selecciona el elemento indicado por el cursor en el menú de pantalla.También se usa para expandir y contraer la imagen en el modo de zoom digital. ( página 38)(22) Botón <IMAGE ADJUST>Muestra el menú [Ajuste de imagen] para ajustar la imagen. ( página 32)(23) Botón <IMAGE SEL.>Selecciona el modo de [Selección de imagen]. ( página 36)(24) Botones <INPUT 1> - <INPUT 4>Selecciona la señal de entrada que se va a proyectar. ( página 35)(25) Botones numéricos (<0> - <9>)Se usan para ingresar los códigos PIN y los números del mando a distancia.Acerca del proyector

Preparativos Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Atención

No deje caer el mando a distancia.

Evite el contacto con líquidos o humedad.

El mando a distancia se puede usar a una distancia de aproximadamente 5 m si se apunta directamente al sensor de mando a distancia. El mando a distancia es efectivo en ángulos de hasta ±30° verticalmente y horizontalmente, pero el rango podría verse reducido.

Si existen obstáculos entre el mando a distancia y el sensor del mando a distancia, el mando a distancia podría no operar correctamente.

Puede controlar el proyector reejando la señal fuera de la pantalla, pero el rango efectivo de operación dependerá de las características de la pantalla.

Si el sensor del mando a distancia recibe una luz intensa como por ejemplo la luz uorescente, el mando a distancia podría no operar correctamente. Coloque el proyector lo más alejado posible de otras fuentes de iluminación. Cuerpo del proyector (2) (3) (4) (5) (6) (7) (8) (9) (7) (12) (13)(14) (10) (11) (7) (7) (15) (1) (10) (11) (15) (16) (15) (15) (1) Cubierta del juego de lente(2) Unidad de ltro de aire(3) Lente (opcional)(4) Indicador ( página 75)(5) Sensor de mando a distancia (superior y delantero)(6) Terminales de conexión ( página 20)(7) Asa de transporte(8) Ranura de seguridadEsta ranura de seguridad es compatible con los cables de seguridad Kensington.(9) Panel del control ( página 19)(10) Oricio de salida de aire(11) Cubierta de la lámparaRecinto de la unidad de lámpara. ( página 84)(12) Terminal de entrada de CAConecte el cable de alimentación suministrado.

página 29)(13) Interruptor de alimentación principalApaga/enciende la alimentación principal.(14) Sensor de mando a distancia (posterior)(15) Pies ajustablesAjusta el ángulo de proyección. ( página 23)(16) Oricio de entrada de aire Atención

Mantenga sus manos así como otros objetos alejados del oricio de salida de aire.

Mantenga alejadas sus manos y cara.

No inserte sus dedos.

Mantenga alejados los artículos sensibles al calor. El aire caliente del oricio de salida de aire puede causar quemaduras, lesiones o deformaciones.Acerca del proyector

Preparativos Manual del usuario LX1750020-000638-01 Rev.1 (11-2013)

Panel de control (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (6) (12) (1) Botón de <ON/STAND-BY> alimentaciónApaga/enciende la alimentación cuando el interruptor de alimentación principal del proyector está ajustado en (2) Botón <SHUTTER>Abre y cierra el obturador. Ajusta la protección de la luz de proyección. ( página 35)(3) Botón <ZOOM>Ajusta el zoom de la lente. ( página 34)(4) Botón <FOCUS>Ajusta el enfoque. ( página 34)(5) Botón <MENU>Muestra la pantalla de menú. ( página 38)(6) Botones Mueva el cursor en el menú de pantalla y los menús de control.También mueva la imagen verticalmente y horizontalmente en el modo de zoom digital y en el modo real.(7) Botón <AUTO PC ADJ.>Ajusta automáticamente la sincronización, el número total de puntos, el cambio horizontal y el cambio vertical.(8) Botón <LIGHT>Enciende/apaga el panel de control y los terminales de conexión cada que pulsa este botón.(9) Botón <LENS SHIFT>Desliza la lente verticalmente y horizontalmente para mover la posición de la imagen proyectada verticalmente y horizontalmente. ( página 33)(10) Botón <INPUT>Selecciona la señal de entrada que se va a proyectar.

página 35)(11) Botón <SELECT>Selecciona el elemento indicado por el cursor en el menú de pantalla.También se usa para expandir y contraer la imagen en el modo de zoom digital. ( página 38)(12) Botón <INFORMATION>Muestra el estado de las señales durante la proyección y los ajustes actuales. ( página 37)Acerca del proyector

Preparativos Manual del usuario LX1750020-000638-01 Rev.1 (11-2013)

Terminales de conexión (1) (2) (3) (4) (10) (9) (8) (7) (6) (5) (1) Terminal de entrada DVI-D <DIGITAL (DVI-D) IN>Este terminal se usa para introducir la señal DVI-D.(2) Terminal de entrada HDMI <HDMI IN>Este terminal se usa para introducir la señal HDMI.(3) Terminal de entrada de ordenador <ANALOG IN>Este terminal se usa para introducir una señal RGB.(4) Terminal de entrada RGB 5BNC <R,G,B,H/V,V IN>/<VIDEO IN>/<Y,Pb/Cb,Pr/Cr IN>Este terminal se usa para introducir la señal G,B,R,H/HV,V, señal de video, y señal Y,Pb/Cb,Pr/Cr.(5) Terminal USB <USB>Este terminal es usado por el personal de servicio.(6) Terminal de entrada serial <SERIAL PORT IN>Este terminal de entrada es compatible con RS-232C y para el control externo del proyector mediante la conexión del proyector.(7) Terminal de salida serial <SERIAL PORT OUT>Este terminal es para la señal conectada en el terminal de entrada serial.(8) Terminal de mando a distancia <R/C JACK>Este terminal es para conectar el mando a distancia cuando se usa como mando a distancia alámbrico.(9) Terminal LAN <LAN>Este terminal es para conectar el proyector en la red.(10) Terminal de entrada S-VIDEO <S-VIDEO IN>Este terminal se usa para introducir las señales S-VIDEO. Atención

Asegúrese de conectar el cable LAN en el equipo de uso para interiores.Uso del mando a distancia

PreparativosManual del usuario LX1750020-000638-01 Rev.1 (11-2013) Uso del mando a distancia Inserción y extracción de las baterías

1) Abra la cubierta.

2) Inserte las baterías y cierre la cubierta.

Inserte primero el lado

Para extraer las baterías, siga el procedimiento descrito anteriormente en el orden inverso. Cómo establecer números para el mando a distancia Cuando esté usando múltiples proyectores, puede establecer un número de mando a distancia en cada proyector para permitir el control simultáneo con un solo mando a distancia.Después de establecer un número de mando a distancia para un proyector dado, especique ese proyector usando el número de mando a distancia.

1) Manteniendo pulsado el botón <MENU>, pulse los botones numéricos (<0> - <9>)

(2 dígitos) para ingresar el número de mando a distancia deseado.

Cuando suelte el botón, el número de mando a distancia cambiará al nuevo número.

Para establecer el número de mando a distancia en 09, pulse <0>, <9> manteniendo pulsado el botón <MENU>. Nota

El ajuste predeterminado de fábrica es [Todos]. [Todos] es compatible con todos los números de mando a distancia.

Establezca el número de mando a distancia del proyector usando [Control remoto] del menú [Ajuste]

Para restaurar el número de mando a distancia (para ajustarlo en [Todos]), pulse simultáneamente el botón <MENU> y el botón <0> por al menos cinco segundos. Uso del mando a distancia como mando a distancia alámbrico Conecte el terminal <R/C JACK> del cuerpo del proyector en el terminal del mando a distancia alámbrico del mando a distancia cuando el cable del mando a distancia (comercialmente disponible).

Asegúrese de insertar las baterías en el mando a distancia.

Para usar el mando a distancia de forma inalámbrica, desconecte el cable del mando a distancia del proyector y del mando a distancia. Cuando esté conectado el cable del mando a distancia, no puede usar de forma inalámbrica el mando a distancia.Conguración

ComienzoManual del usuario LX1750020-000638-01 Rev.1 (11-2013) Conguración Colocación de la lente Antes de colocar el proyector en posición, coloque la lente en el cuerpo del proyector.Primero, determine la lente correcta para el entorno en el cual va a utilizar el proyector.Para saber sobre los números de producto de la lente y de las especicaciones de la misma que son adecuados para el proyector, consulte a su distribuidor. Por su seguridad, al colocar o reemplazar una lente, póngase en contacto con el personal técnico o de servicio con un distribuidor especialista. No intente colocar o reemplazar la lente usted mismo. Para más detalles, consulte “Notas sobre la instalación de la lente” ( página 104). Precaución Cuando congure el proyector después de instalar una lente, siempre coloque la cubierta de la lente en la lente. Cuando transporte o sujete el cuerpo del proyector, nunca sujete únicamente la lente. De lo contrario se puede dañar el proyector. Método de proyección Puede proyectar imágenes vertical y diagonalmente. En el menú puede seleccionar la proyección en la parte posterior

página 56) y desde el techo ( página 56). Seleccione el método de proyección que sea apropiado para el entorno.

Montaje en el techo y proyección hacia el frente

Colocación del proyector sobre un escritorio/suelo y proyección desde la parte posterior (Usando la pantalla translúcida)Elemento de menúAjuste[Techo] [On][Trasero] [Off]Elemento de menúAjuste[Techo] [Off][Trasero] [On]

Montaje en el techo y proyección desde la parte posterior (Usando la pantalla translúcida)

Colocación del proyector sobre un escritorio/suelo y proyección hacia el frente Elemento de menúAjuste[Techo] [On][Trasero] [On]Elemento de menúAjuste[Techo] [Off][Trasero] [Off]Atención

Para obtener una calidad de imagen alta, congure la pantalla en un sitio que esté, lo más alejada posible, que se vea afectada por la luz natural o la luz eléctrica. Cierre las cortinas o persianas y apague las luces.

Cuando congure el proyector de forma inclinada, no utilice el proyector en un ángulo de inclinación que exceda ±10° verticalmente al plano horizontal. Si instala el proyector en un ángulo de inclinación que exceda este valor podría reducir la duración de los componentes y fallos de funcionamiento.10° 10°10° 10° 10° 10°Conguración

Comienzo Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Opciones de instalación (opcional) Puede instalar el proyector en el techo usando el soporte de montaje en el techo opcional.

Utilice solamente los soportes de montaje para techo especicados para este proyector.

Para obtener más detalles sobre la instalación del proyector con el soporte, consulte el manual de instalación del soporte de montaje. Atención

Para garantizar el rendimiento y la seguridad el proyector, la instalación del soporte de montaje en el techo debe ser realizada por su distribuidor o por un técnico cualicado. Pies ajustables Los pies ajustables se pueden extender girándolos como se muestra en la gura. Se retraen girándolos en la dirección opuesta. Esto ajusta con precisión la altura y la inclinación de la imagen proyectada. Cuando se extiendan las pies ajustables, el proyector se puede inclinar hasta un máximo de 3°. (El ángulo de proyección se puede ajustar verticalmente). Atención

A través del oricio de salida de aire se expulsa aire caliente cuando la lámpara está encendida. No toque el oricio de salida de aire directamente cuando ajuste los pies.

Si se presenta el efecto Keystone (distorsión trapezoidal) en la imagen proyectada, realice [Keystone]

página 55) en el menú [Pantalla]. Nota

No exceda la línea rojo al extender los pies ajustables. De lo contrario se pueden dañar.

La posición vertical y horizontal de la imagen se puede ajustar usando la función de cambio de lente.Conexiones

Comienzo Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Conexiones Antes de conectar el proyector

Lea cuidadosamente el manual de instrucciones del dispositivo que intenta conectar.

Apague el interruptor de alimentación del dispositivo antes de conectar el cable.

Si no se suministra un cable de conexión con el dispositivo y el cable opcional no está disponible, prepare un cable de conexión que sea adecuado para el dispositivo.

Las señales de video que contienen mucha inestabilidad podrían ocasionar que las imágenes de la pantalla parpadeen aleatoriamente. En este caso, debe conectarse un corrector de base de tiempos (TBC).

El proyector acepta las siguientes señales: señales de video, señales de S-video, señales analógicas RGB (las señales de sincronización son del nivel TTL) y señales digitales.

Algunos modelos de ordenador no son compatibles con el proyector.

Cuando conecte un dispositivo en el proyector usando un cable largo, podría no ser posible obtener una imagen normal sin la ayuda de un compensador.

Para más detalles sobre las señales de video que son compatibles con el proyector, consulte “Lista de señales compatibles” ( página 97). Ejemplo de conexión: Ordenadores A terminal <SERIAL PORT IN>A terminal <G,B,R,H/V,V IN>A terminal <ANALOG IN>A terminal <HDMI IN>A terminal <DIGITAL DVI-D IN> Cable serial (cruzado) Cable BNCCable D-SubCable DVI/HDMICable DVI-DA salida del puerto serialA salida del monitorA salida del monitorA salida del monitorA salida del monitor Ordenador Nota

Utilice un cable HDMI High Speed que esté en conformidad con el estándar HDMI. El uso de un cable que no se encuentre en conformidad con el estándar HDMI, podría dar como resultado la operación anormal como el corte de la imagen, fallas de proyección, etc.

El terminal <HDMI IN> se puede conectar con un dispositivo externo con un terminal DVI usando un cable de conversión HDMI/DVI. Con algunos dispositivos, sin embargo, la imagen podría no aparecer. ( página 63)

Cuando use el terminal <DIGITAL (DVI-D) IN>, podría no ser posible la operación normal con ciertos dispositivos y podría no aparecer la imagen.

El terminal <DIGITAL (DVI-D) IN> (en el modo de entrada de señal digital) es compatible solamente con las señales de enlace único.

Para más detalles sobre las señales RGB de ordenadores que son compatibles con el proyector, consulte “Lista de señales compatibles” ( página 97).

Si opera el proyector usando el ordenador con la función de reanudación (última memoria), podría ser requerido restaurar la función de reanudación para operar el proyector.

El terminal <DIGITAL (DVI-D) IN> (en el modo de entrada de señal digital) podría requerir el ajuste EDID dependiendo del dispositivo conectado.

Para conectar el proyector con un ordenador conectada en una LAN alámbrica, consulte las “Instrucciones de operación–Operaciones de red” en el CD-ROM suministrado.Conexiones

Comienzo Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Ejemplo de conexión: Equipo AV Video, S-video, Reproduc- tor de DVD y dispositivos de salida de video HDMIA salida HDMIA salida de video AV HDCP DVIA terminal <DIGITAL DVI-D IN>A terminal <HDMI IN>A terminal <VIDEO IN>A terminal <Y,Pb/Cb,Pr/Cr IN>A terminal <S-VIDEO IN>A salida de video compuestoA salida de video de componenteA salida de S-videoCable DVI-DCable HDMICable BNCCable BNCCable S-video Atención

Siempre use uno de los siguientes cuando conecte un VCR.

Un VCR con corrector de base de tiempos integrado (TBC)

Un corrector de base de tiempos (TBC) entre el proyector y el VCR

Si se conectan señales en negro con señales que no son estándares, la imagen podría distorsionarse. En tal caso, conecte un corrector de base de tiempos (TBC) entre el proyector y el dispositivo. Nota

Utilice un cable HDMI High Speed que esté en conformidad con el estándar HDMI. El uso de un cable que no se encuentre en conformidad con el estándar HDMI, podría dar como resultado la operación anormal como el corte de la imagen, fallas de proyección, etc.

El terminal <HDMI IN> se puede conectar con un dispositivo externo con un terminal DVI usando un cable de conversión HDMI/DVI. Con algunos dispositivos, sin embargo, la imagen podría no aparecer. (

El terminal <DIGITAL (DVI-D) IN> se puede conectar en dispositivos compatibles con HDMI y DVI-D, pero la operación normal podría no ser posible con ciertos dispositivos y podría no aparecer la imagen.

El terminal <DIGITAL (DVI-D) IN> (en el modo de entrada de señal digital) es compatible solamente con las señales de enlace único.Conexiones

Comienzo Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Ate los cables usando sujetacables Mantenga los cables ordenados jando los cables conectados en los terminales en los sujetadores de cable del cuerpo del proyector.

Se pueden reutilizar los sujetacables. (La pestaña se puede aojar y liberar).

Cómo aojar los sujetacables (i) (ii) LengüetaSujetacableSujetadores de cable

1) Tire de la lengüeta en la dirección de la echa (i).

2) Tire de la lengüeta en la dirección de la echa (ii).

El bucle del sujetacables será ampliado.Atención

Debe tener en cuenta los siguientes elementos cuando use el sujetacables. Pueden ocurrir ruidos en raras ocasiones. No tire del cable a la fuerza. De lo contrario puede desconectar los cables. Se recomienda que permita cierta holgura cuando apriete los cables. Precaución Cuando conecte el proyector en un ordenador o en un dispositivo externo, use el cable de alimentación con el dispositivo y con cables protegidos disponibles en el comercio.Instalación de un módulo de entrada (opcional)

ComienzoManual del usuario LX1750020-000638-01 Rev.1 (11-2013) Instalación de un módulo de entrada (opcional) Instalación de un módulo de entrada

Tipos de módulo de entrada Adquiera un módulo de entrada (opcional) que coincida con las señales de entrada del sistema.Nombre de módulo SD/HD-SDI Módulo de entradaNúmero de módulo 103-132107-02Terminal de entrada/salidaSistema de entrada BNC 2, sistema de salida BNC 1Formato de señal compatibleSMPTE259M-C estándar: 480-60i (59,94 Hz ), 576-50i (50 Hz)SMPTE260M estándar: 1035-60i (60/59,94 Hz

SMPTE296M estándar: 720-60p (60/59,94 Hz ), 720-50p (50 Hz)*1: Se distinguen de forma automática la frecuencia de sincronización V 60/59,94, 48/47,95 Hz, 24/23,98 Hz. Nota

La lista anterior muestra los formatos de señal que son compatibles con los módulos de entrada. Los formatos de señal compatibles con el proyector dieren dependiendo del modelo. Para más información, consulte a su distribuidor.

Procedimiento de instalación Desconecte la alimentación antes de instalar el módulo de entrada.

1) Quite la cubierta de ranura.

2) Inserte el módulo de entrada.

Inserte rmemente el módulo de entrada en la ranura, asegurándose de que el enchufe del terminal de conexión esté insertado correctamente en la clavija en el interior del cuerpo del proyector. Guía Enchufe Clavija

3) Fije el módulo de entrada en su lugar usando dos tornillos.

Asegúrese de apretar los tornillos. De lo contrario, podría fallar el módulo de entrada.

Una instalación incorrecta podría resultar en daños en el módulo de entrada.Instalación de un módulo de entrada (opcional)

Uso del módulo de entrada Consulte a su distribuidor antes de usar cualquiera de los módulos de entrada opcionales. Cuando consulte a su distribuidor, asegúrese de informarle el [Option control No.] del proyector. El [Option control No.] se visualiza en el menú [Informacion].

Informe al distribuidor de este número.Idioma Español 16H Listo 5Min Off 180Min Off TodosCódigo 08Contador filtroModo bajo consumoProtecciónBloqueo de código PINControl de ShutterProtecciónEfectoBotón liberaciónControl remotoNumero de serieOption control No.Salir SiguientePosiciónAnteriorAjuste de PCSelección de imagenEntradaAjuste de imagenPantallaAjusteInformacion Red Lista de señales compatibles La siguiente tabla especica los tipos de señales compatibles con el proyector. Modo de visualización Resolución Frecuencia de barrido Frecuencia del relojpantalla (puntos) Horizontal (kHz) Vertical (Hz) de puntos (MHz)D-480i 720 (1 440) x 480 15,734 59,940 27,000D-576i 720 (1 440) x 576 15,625 50,000 27,000 D-1035i 1 920 x 1 035 33,750 60,000 74,250 D-1080i1 920 x 1 080 33,750 60,000 74,2501 920 x 1 080 28,125 50,000 74,250D-720p1 280 x 720 37,500 50,000 74,2501 280 x 720 45,000 60,000 74,250 D-1080psf/24 1 920 x 1 080 27,000 48,000 74,250 D-1080psf/25 1 920 x 1 080 28,125 50,000 74,250 D-1080psf/30 1 920 x 1 080 33,750 60,000 74,250 D-1080p1 920 x 1 080 27,000 24,000 74,2501 920 x 1 080 28,125 25,000 74,2501 920 x 1 080 33,750 30,000 74,250 Conexión de señales en el módulo de entrada SDI IN 1SDI OUTSDI IN 2Para monitor o proyector que sea compatible con señales HD-SDI o SD-SDIVCR digital para uso comercialSeñal HD-SDI o SD-SDIEncendido/apagado

Funcionamiento básicoManual del usuario LX1750020-000638-01 Rev.1 (11-2013) Encendido/apagado Conexión del cable de alimentación

1) Inserte el soporte del cable de alimentación en

los oricios proporcionados en la parte superior e inferior del terminal de entrada de CA

Desplace el soporte del cable de alimentación hacia la izquierda para permitir la inserción del cable de alimentación.

2) Coloque la cubierta del cable de

alimentación en el cable en la dirección de (i) y presiónela rmemente en la dirección de (ii). (i) (ii)

3) Conecte el cable de alimentación en el

terminal de entrada de CA.

4) Mueva el soporte del cable de

alimentación para asegurar el cable de alimentación.

1) Desplace el soporte del cable de

alimentación hacia la izquierda.

2) Quite el cable de alimentación del

terminal de entrada de CA.

3) Quite el soporte del cable de

alimentación.Encendido/apagado

Funcionamiento básico Manual del usuario LX1750 020-000638-01 Rev.1 (11-2013) Indicador de alimentación El indicador de alimentación le informa el estado de la alimentación. Verique el estado del indicador de alimentación <POWER> y el indicador de modo de espera <STAND-BY> antes de operar el proyector. Indicador de alimentación <POWER> Indicador de modo de espera <STAND-BY> Estado de indicador Estado del proyector Indicador de alimentación <POWER> (verde) Indicador de modo en espera <STAND-BY> (rojo) Apagado La alimentación principal está apagada. Apagado Encendido La alimentación está apagada (modo de espera). Encendido Apagado El proyector está en el modo de proyección. Apagado Parpadeando El proyector se está preparando para apagar la alimentación. Después de un breve tiempo, la alimentación se apagará (en el modo de espera). Nota

Cuando el proyector se está preparando para apagar la alimentación (el indicador de alimentación <POWER> se apaga y parpadea <STAND-BY>), se enciende el ventilador interno para enfriar el proyector.

Cuando el proyector se está preparando para apagar la alimentación, no podrá encenderla con el botón de encendido <ON/STAND-BY> del panel de control o con el botón de encendido <ON> del mando a distancia. Si el indicador de modo de espera <STAND-BY> está encendido, puede encender la alimentación.

El proyector consume electricidad incluso en el modo en espera (el indicador de modo en espera <STAND- BY> se enciende).Encendido/apagado

Funcionamiento básicoManual del usuario LX1750020-000638-01 Rev.1 (11-2013) Encendido del proyector Botón de <ON/STAND-BY> alimentaciónPanel de control Mando a distanciaBotón de <ON> alimen-taciónAntes de encender la alimentación, quite la cubierta de la lente.

1) Conecte la clavija de alimentación en

la toma de corriente. (CA 200 V - 240 V 50 Hz/60 Hz)

del interruptor de alimentación principal para encender la alimentación.

Después de un momento, el indicador de modo en espera <STAND-BY> se encenderá y el proyector ingresará al modo de espera.

3) Pulse el botón <ON/STAND-BY> en el

panel de control o el botón <ON> en el mando a distancia.

Después de un momento, se proyectará una imagen y se visualizarán la señal de entrada seleccionada en ese momento y el estado de la lámpara ( página 83) por aproximadamente cuatro segundos. Nota

Cuando [Bloqueo de código PIN] ( página 67) haya sido ajustado en [On] usando [Seguridad] en el menú [Ajuste], ingrese su código PIN.

El proyector realizará un ruido cuando se encienda la lámpara, pero esto no representa un mal funcionamiento.

Durante la proyección, el ventilador gira, produciendo ruido. El sonido podría cambiar dependiendo de la temperatura ambiental y cuando la lámpara esté encendida, el sonido será más fuerte.

Si se apaga la lámpara y se enciende nuevamente, la imagen recién proyectada podría parpadear durante unos instantes. Esto se debe a las características de la lámpara y no representa un mal funcionamiento.

Cuando establezca [Conexión Directa] ( página 66) del menú [Ajuste] en [On], se encenderá la alimentación tan pronto inserte la clavija de alimentación en la toma de corriente o cuando ajuste el interruptor principal en el lado

Cuando ajuste [Visualizar] ( página 57) del menú [Ajuste] en [On] y [Logotipo] ( página 63) en [Off], la cuenta regresiva se visualizará pero la visualización de inicio no.

Cuando establezca [Visualizar] ( página 57) del menú [Ajuste] en [Off] o [Contador apagado], la proyección iniciará tan pronto como se encienda la lámpara, sin importar el ajuste de [Selección logo]

Después de encender la alimentación, se podrían visualizar notas en [Alerta ltro] y [Cambio lámpara] dependiendo del estado del proyector. ( página 84) Realización de ajustes y selecciones Se recomienda que las imágenes sean proyectadas continuamente por al menos 30 minutos antes de ajustar el foco.

4) Pulse el botón <FOCUS> para ajustar

el enfoque de la imagen sin mucha precisión. (

5) Pulse el botón <INPUT 1> en <INPUT

4> el panel de control o el botón <INPUT> en el panel de control para seleccionar el terminal de entrada.

6) Ajuste el ángulo de proyección.

Extienda los pies ajustables para ajustar el ángulo de proyección.

7) Pulse el botón <LENS SHIFT> para

ajustar la posición de la imagen.

8) Pulse el botón <ZOOM> para ajustar el

tamaño de la imagen de tal modo que se adapte a la pantalla. (

9) Pulse nuevamente el botón <FOCUS>

para ajustar el enfoque.

10) Pulse nuevamente el botón <ZOOM>

para ajustar el zoom y el tamaño de la imagen de tal modo que se adapte a la pantalla.Encendido/apagado

Funcionamiento básico Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Apagado del proyector Botón de <ON/STAND- BY> alimentación Panel de control Mando a distancia Botón de <STAND- BY> alimentación

1) Pulse el botón de alimentación <ON/

STAND-BY> en el panel de control o el botón de alimentación <STAND-BY> en el mando a distancia.

La visualización de la pantalla desaparecerá cuando se pulse cualquier botón diferente al botón de alimentación <ON/STAND-BY> en el panel de control y el botón de alimentación <STAND-BY> en el mando a distancia o cuando hayan transcurrido aproximadamente cuatro segundos.

2) Pulse nuevamente el botón de

alimentación <ON/STAND-BY> en el panel de control o el botón de alimentación <STAND-BY> en el mando a distancia.

La lámpara se apaga y se detiene la proyección.

El indicador de alimentación se apaga <POWER> mientras sigue girando el ventilador de enfriamiento, y parpadea el indicador de modo en espera <STAND-BY>.

3) Cuando se encienda el indicador

del modo en espera <STAND-BY>, pulse el lado

del interruptor de alimentación principal para apagar la alimentación. Nota

No encienda la alimentación justo después de apagarla. En el estado de enfriamiento de la lámpara luminosa después de haber apagado la alimentación, la lámpara podría no encenderse incluso cuando se encienda la alimentación. En este caso, espere a que el indicador de modo en espera <STAND-BY> cambie a color rojo, y después encienda nuevamente la alimentación. Si enciende la alimentación cuando la lámpara aún está caliente, podría acortar la duración de la lámpara.

Cuando apague la alimentación con el botón de encendido <ON/STAND-BY> del panel de control o con el botón de encendido <STAND- BY> del mando a distancia con el interruptor de alimentación principal en el cuerpo del proyector encendido, el proyector seguirá consumiendo energía. Para más detalles sobre el consumo de alimentación, consulte “Consumo de alimentación”

Verique que el bloqueo de teclas esté apagado en el menú [Seguridad].(

Si usa el proyector por más de 24 horas, apague la alimentación cada 24 horas y espere durante una hora. Esto incrementará la duración de la lámpara. Función de apagado directo Puede desconectar el cable de alimentación, apagar la alimentación mediante el interruptor del cortacorriente de alimentación, etc. sin pulsar el botón de encendido <STAND-BY> del mando a distancia o el interruptor de alimentación principal del proyector. Esto es útil en casos donde se pueda acceder fácilmente al interruptor, por ejemplo cuando el proyector esté suspendido en el techo. Esta función también proporciona seguridad si se presenta un corte de luz o si se desconecta accidentalmente el cable de alimentación de la toma de corriente inmediatamente después de apagar la alimentación. Nota

Cuando se haya enfriado la lámpara con la función de apagado directo, algunas veces podría requerir mayor tiempo del normal para que se pueda encender nuevamente la lámpara. Función de administración de energía El proyector cuenta con una función de administración de energía. Si no se detecta ninguna señal durante 30 segundos y no se realiza ninguna operación en el proyector, [No hay señal] y el temporizador aparecen en la pantalla e inicia una cuenta regresiva. Si el conteo naliza sin introducir ninguna señal o sin realizar ninguna operación en el proyector, esta función se activa para ahorrar energía y extender la vida útil de la lámpara. Nota

El ajuste predeterminado de fábrica es [Off]. Para más detalles, consulte [Modo bajo consumo]

página 66).Proyección

Funcionamiento básicoManual del usuario LX1750020-000638-01 Rev.1 (11-2013) Proyección Compruebe las conexiones del dispositivo externo ( página 24) y las conexiones del cable de alimentación

página 29) y enseguida encienda la alimentación ( página 31) para iniciar la proyección. Seleccione la señal de entrada y ajuste la imagen. Selección de la señal de entrada Seleccione una señal de entrada.Se proyectan las imágenes seleccionadas usando el botón <INPUT> en el panel de control o los botones <INPUT 1> y <INPUT 4> en el mando a distancia. ( página 35)Atención

Las imágenes pueden no ser proyectadas apropiadamente dependiendo del dispositivo conectado, del DVD, cinta de video, etc. que se va a reproducir.

No se puede usar el botón <INPUT> en el panel de control para seleccionar las señales de entrada. La señal de entrada para cada terminal de entrada debe seleccionarse con anticipación usando el menú [Entrada]. Si pulsa el botón <INPUT> sin haber seleccionado correctamente la señal de entrada, el proyector no proyectará la imagen correctamente. Ajuste de la imagen

Ajuste de la posición de la lente

1) Pulse el botón <LENS SHIFT> en el mando a distancia o en el panel de control.

[Lens shift] se visualiza en la pantalla durante cuatro segundos.Lens shift

2) Cuando aparezca la visualización, pulse

para mover la imagen horizontal y verticalmente.

Conforme se mueve la imagen, existe una cierta posición en la cual la echa que apunta hacia arriba, hacia abajo, hacia la izquierda y hacia la derecha se enciende en color rojo. Esta posición está en el centro de la lente.

En las posiciones de cambio máximo, las echas desaparecen.

El proyector almacena el ajuste realizado usando la función de desplazamiento de lente cuando la alimentación está apagada.

Al cambiar la posición de la imagen, la imagen podría oscurecer un poco.* La gura de abajo muestra un ejemplo cuando se usa la lente estándar. 90° 90° 90° 90°Con la lente desplazada completa-mente hacia arribaCon la lente desplazada completa-mente hacia abajoCon la lente desplazada completa-mente hacia la derechaCon la lente desplazada completa-mente hacia la izquierda Mueve la imagen hacia arriba aproximadamente el 50% de su altura.Mueve la imagen hacia la izquierda aproximadamente el 10% de su anchura.Mueve la imagen hacia la derecha aproximadamente el 10% de su anchura.Mueve la imagen hacia abajo aproximadamente el 50% de su altura.Proyección

Funcionamiento básico Manual del usuario LX1750020-000638-01 Rev.1 (11-2013)

Ajuste del enfoque y del zoom

1) Pulse el botón <FOCUS> y el botón <ZOOM> en el mando a distancia o en el panel

[Enfocar] y [Zoom] se visualizan en la pantalla durante cuatro segundos.

2) Cuando aparezca la visualización, pulse

para ajustar el enfoque y el zoom. Nota

Cuando ajuste [Visualizar] en [Off], no aparecerá la pantalla de ajuste.

Se recomienda que las imágenes sean proyectadas continuamente por al menos 30 minutos antes de ajustar el enfoque.

Si se presenta el efecto Keystone (distorsión trapezoidal), consulte “Corrección del efecto Keystone”

página 36) para más detalles.Uso del mando a distancia

Funcionamiento básicoManual del usuario LX1750020-000638-01 Rev.1 (11-2013) Uso del mando a distancia Uso de la función de obturador Puede bloquear completamente la luz de proyección. Botón

1) Pulse el botón <SHUTTER> en el

Esto bloquea la luz de proyección. El indicador de obturador <SHUTTER> se enciende en color azul.

2) Pulse nuevamente el botón

Esto abre el obturador y reinicia la operación. El indicador de obturador <SHUTTER> se apaga. Nota

Las operaciones del obturador dieren dependiendo de los ajustes. Realice los ajustes usando [Shutter] en el menú [Ajuste].

El botón <SHUTTER> también está en el panel de control.

Si aparece un mensaje de error cuando pulse el botón <SHUTTER>, se habilitará el bloqueo de botón. Verique el ajuste [Shutter] en el menú [Ajuste]. Uso de la función de congelación Puede congelar temporalmente la imagen proyectada sin importar el estado de reproducción en un dispositivo externo. Botón

1) Pulse el botón <FREEZE> en el mando

Esto congelará la imagen.

2) Pulse el botón en el mando a distancia

o en el panel de control.

Libera la imagen congelada. Cambio de la señal de entrada Puede cambiar la señal de entrada para la proyección. Botones

1) Pulse los botones <INPUT 1> - <INPUT

4> en el mando a distancia.

Cada vez que pulse el botón cambia la señal de entrada.

Funcionamiento básico Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Nota

La señal visualizada para el botón <INPUT 3> y el botón <INPUT 4> cambia dependiendo del tipo de módulo insertado.

Al pulsar el botón <INPUT> en el panel de control cambia la señal en el orden de [Entrada 1], [Entrada 2], [Entrada 3] y [Entrada 4]. Corrección del efecto Keystone Puede corregir el efecto Keystone (distorsión trapezoidal) que ocurre cuando se instala el proyector de forma inclinada o cuando la pantalla está inclinada.

La cantidad y el rango de corrección dieren dependiendo de la señal de entrada.

Con ciertos ajustes, la imagen podría aparecer distorsionada por un momento.

Para obtener la imagen corregida, la señal se somete a compresión digital antes de la proyección y las líneas y el texto podrían alterarse ligeramente en relación con aquellos de la imagen original.

Para más detalles sobre la corrección, consulte [Keystone] en el menú [Pantalla]. Botón

1) Pulse el botón <KEYSTONE> en el

Cada vez que pulse el botón, la visualización cambia entre la visualización de corrección de efecto Keystone estándar y la visualización de corrección de esquinas.

Corrección de efecto Keystone estándar Corrige el efecto Keystone vertical y horizontalmente.

en relación con la dirección que desea realizar la corrección. Nota

Al pulsar el botón <KEYSTONE> en el mando a distancia por al menos tres segundos cuando se visualiza [Keystone] se regresa la imagen al estado sin corrección.

Corrección de esquinas Corrige la distorsión en las esquinas de la imagen.

1) Al visualizar [Keystone], pulse el botón

<SELECT> y seleccione la esquina que desea corregir.

Cada vez que pulse el botón se mueve la esquina seleccionada en el sentido de las manecillas del reloj.

para corregir la distorsión. Nota

Al pulsar el botón <KEYSTONE> en el mando a distancia por al menos tres segundos cuando se visualiza [Keystone] se regresa la imagen al estado sin corrección. Selección del modo de calidad de imagen Al pulsar el botón <IMAGE SEL.> en el mando a distancia se visualiza el menú para la imagen seleccionada en ese momento [Selección de imagen], enseguida cada vez que pulse el botón cambia el modo. Botón <Para la entrada del ordenador><Para la entrada de video>[Standard][Standard][Real] [Cine][Dinámico] [Dinámico][Imagen 1] - [Imagen 10][Imagen 1] - [Imagen 10] Nota

Para más detalles, consulte “Menú [Selección de imagen]” ( página 47).Uso del mando a distancia

Funcionamiento básico Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Ajuste de la calidad de imagen Al pulsar el botón <IMAGE ADJUST> en el mando a distancia se visualiza el menú [Ajuste de imagen]. Botón

1) Pulse el botón <IMAGE ADJUST> en el

para seleccionar un elemento y pulse el botón <SELECT>.

Se visualiza el menú de ajuste.

para seleccionar el elemento que desea ajustar y enseguida pulse

para cambiar el ajuste. Nota

Para más detalles, consulte “Menú [Ajuste de imagen]” ( página 48). Botón de pantalla Puede cambiar el ajuste del menú [Pantalla]. Botón Al pulsar el botón <SCREEN> en el mando a distancia se visualiza el menú seleccionado en ese momento [Pantalla], enseguida cada vez que pulse el botón cambia el modo.<Para la entrada del ordenador><Para la entrada de video>[Normal][Normal][Completo] [Completo][Panorámico(16:9)] [Panorámico(16:9)][Zoom] [Zoom][Real] [Usuario][Usuario] Nota

Para más detalles, consulte “Menú [Pantalla]”

Si pulsa el botón durante al menos cinco segundos, los ajustes del menú [Pantalla] se restaurarán a los ajustes predeterminados de fábrica. Visualización de un temporizador para las presentaciones Cuando pulse el botón <P-TIMER> en el mando a distancia, el proyector muestra un conteo del tiempo transcurrido a partir del momento en el que pulsó el botón o realiza una cuenta regresiva.Al pulsar nuevamente el botón <P-TIMER> se detiene el conteo y se visualiza el tiempo transcurrido hasta ese punto.Al pulsar nuevamente el botón <P-TIMER> se restaura el conteo. Botón Nota

Para más detalles, consulte [Presentación temporizada] ( página 71).

Al pulsar el botón durante al menos tres segundos se restaura el tiempo. El conteo se regresa a “000:00” y la cuenta regresiva regresa al tiempo establecido en el temporizador. Vericación de ajustes Puede vericar el estado de las señales y la lámpara en la pantalla durante la proyección. Botón Al pulsar el botón <INFO.> en el mando a distancia se visualiza la primera página de información.Al pulsar nuevamente el botón <INFO.> se visualiza la segunda página de información.Al pulsar el botón <INFO.> se cierra la información. Nota

Para más detalles, consulte “Menú [Informacion]”

Para moverse de la información a otro menú, pulse

También existe el botón <INFORMATION> en el panel de control.Navegación de menú

AjustesManual del usuario LX1750020-000638-01 Rev.1 (11-2013) Navegación de menú Navegación a través del menú

Procedimiento de operación

1) Pulse el botón <MENU>.

Se visualiza el menú.Idioma Español Negro Auto Off NormalNormalCódigo 01Posición de menúVisualizarFondoSelección de lámparaAlim. lámparaIntervalo de lámparaEdge blendingCorrespondencia de colorConfig. HDMILogotipoControl ventiladoresControl remotoSalir Siguiente SiguientePosiciónAjuste de PCSelección de imagenEntradaAjuste de imagenPantallaAjusteInformacion Red

para seleccionar el elemento del menú principal.

Seleccione el elemento que desea ajustar entre [Entrada], [Ajuste de PC], [Selección de imagen], [Ajuste de imagen], [Pantalla], [Ajuste], [Informacion] y [Nombre proyector]. El elemento seleccionado actualmente aparece con un cursor de color naranja, y el submenú del elemento seleccionado se visualiza en el lado derecho.

3) Pulse el botón <SELECT>.

Se visualiza el menú y se pueden seleccionar los elementos del submenú.

Alternativamente, pulse para tener acceso al submenú.Idioma Español Negro Auto Off NormalNormalCódigo 01Posición de menúVisualizarFondoSelección de lámparaAlim. lámparaIntervalo de lámparaEdge blendingCorrespondencia de colorConfig. HDMILogotipoControl ventiladoresControl remotoSalir Siguiente SiguientePosiciónAjuste de PCSelección de imagenEntradaAjuste de imagenPantallaAjusteInformacion Red

para seleccionar el elemento del submenú que desea cambiar, enseguida pulse el botón <SELECT> y

para cambiar los ajustes o para ajustar los valores del parámetro.

Para algunos submenús, se visualizará un menú adicional (submenú 2) el cual contiene los ajustes avanzados.

Para algunos elementos donde se pueda cambiar el ajuste o si existe una escala de barra, la pantalla de menú desparece y, tal como se ilustra a continuación, se visualiza una pantalla de ajuste para el ajuste seleccionado (pantalla de ajustes individuales). Salir Ajustar AnteriorDesplazar Sincro. fino Nota

Para ciertos formatos para la entrada de señales en el proyector, no será posible ajustar algunos elementos o usar algunas funciones. Los elementos de menú que no se pueden ajustar o usar estarán en color gris, y no pueden seleccionarse.

Algunos elementos se pueden ajustar sin una entrada de señal.

Si no se realiza ninguna operación por aproximadamente cuatro o diez segundos, la pantalla de ajuste limpia toda la información automáticamente. El tiempo necesario para que se borre la información en la pantalla de ajuste varía dependiendo de la pantalla.

Para más detalles sobre los elementos del submenú, consulte “Submenú” ( páginas 39 a 41).

Debajo del menú se visualizará un menú guía. Se visualizan los botones que serán seleccionados y ejecutados. (Debajo del submenú se mostrará un menú guía). (1) (2) (3) (4) (5) Salir Anterior Siguiente SiguientePosición (1) Pulse el botón <MENU> para cerrar el menú. (2) Pulse

para regresar al menú principal. (3) Pulse

para navegar entre los elementos. (4) Pulse

para ajustar o seleccionar un elemento. (5) Pulse el botón <SELECT> para ejecutar un elemento.Navegación de menú

Ajustes Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Menú principal El menú principal contiene los siguientes ocho elementos.Al seleccionar un elemento del menú principal, la pantalla cambia a la pantalla de selección del submenú.[Entrada][Ajuste de PC][Selección de imagen][Ajuste de imagen][Pantalla][Ajuste][Informacion][Nombre proyector] Submenú Se visualiza la pantalla del submenú del elemento seleccionado del menú principal, y podrá congurar y ajustar los distintos elementos en el submenú.

*1: Diere dependiendo de la señal de entrada. Nota

La señal visualizada para [Entrada 3] y [Entrada 4] cambia dependiendo del tipo de módulo de entrada insertado.

[Área de imagen H] —*

[Área de imagen V] —*

[Reset] — 46[Modo libre] — 46[Memorizado] — 46*1: Diere dependiendo de la señal de entrada.

[Selección de imagen] Detalles ( página 47)Navegación de menú

[On] 51 [Reset] — 51 [Memorizado] — 52 *1: Solo se puede visualizar y seleccionar cuando se use la entrada de video.

[Informacion] Detalles ( página 73)

[Nombre proyector] Consulte “Manual del usuario–Operaciones de red”.Detalles ( página 74)Menú [Entrada]

Ajustes Manual del usuario LX1750020-000638-01 Rev.1 (11-2013)Seleccione [Entrada] del menú principal en la pantalla de menú y seleccione el elemento del submenú.Para la operación de la pantalla de menú, consulte “Navegación a través del menú”

Después de seleccionar el elemento, pulse

para realizar los ajustes. Panel de controlMando a distancia [Entrada 1]

para seleccionar [Entrada 1], y pulse el botón <SELECT>.

Se visualiza el submenú 2.

para seleccionar un elemento, y pulse el botón <SELECT>. [RGB(PC analógico)]Seleccione cuando introduzca una señal analógica proveniente de un ordenador en el terminal <ANALOG IN>.[RGB(Scart)]Seleccione cuando introduzca la señal SCART en el terminal <ANALOG IN>.[RGB(PC digital)]Seleccione cuando introduzca una señal digital proveniente de un ordenador en el terminal <DIGITAL (DVI-D) IN>.[RGB(AV HDCP)]Seleccione cuando introduzca una señal digital compatible con HDCP en el terminal <DIGITAL (DVI-D) IN>.[HDMI]Seleccione cuando introduzca una señal digital compatible con HDMI en el terminal <HDMI IN>. Nota

El terminal de pin SCART21 es un terminal de salida de video proporcionado en los reproductores de video vendidos principalmente en Europa. Para ver la salida RGB desde este terminal en el proyector, conecte el terminal de pin SCART21 del reproductor de video en el terminal <ANALOG IN> del proyector usando un cable dedicado. Las señales RGB SCART que se van a reproducir por medio del terminal <ANALOG IN> están limitadas a las señales RGB 480i y 576i. No se pueden reproducir señales de video compuesto. [Entrada 2]

para seleccionar [Entrada 2], y pulse el botón <SELECT>.

Se visualiza el submenú 2.

para seleccionar un elemento y pulse el botón <SELECT>. [RGB]Seleccione cuando introduzca una señal analógica proveniente de un ordenador en el terminal <G,B,R,H/V,V IN>.[Y, Pb/Cb, Pr/ Cr] Seleccione cuando introduzca una señal de video compuesto en el terminal <Y,Pb/Cb,Pr/Cr IN>.[Video]Seleccione cuando introduzca una señal de video compuesto en el terminal <VIDEO IN>.[S-video]Seleccione cuando introduzca una señal S-video en el terminal <S-VIDEO IN>. Nota

Algunas señales RGB se reconocen automáticamente, las señales RGB que no se reconocen son detectadas como “Y,Pb/Cb,Pr/Cr”y es necesario seleccionar [RGB] en el menú. Menú [Entrada]Menú [Entrada]

para seleccionar [Sistema] debajo del submenú y pulse el botón <SELECT>.

Se visualiza el submenú 2.

para seleccionar un elemento y pulse el botón <SELECT>.

Pulse el botón <SELECT> o el botón para regresar al submenú.

Para la entrada del ordenador [Auto]Cuando no exista ninguna señal que sea compatible con la señal de un ordenador conectado en el proyector, se activa la función de ajuste automático de PC y se visualiza [Auto] en el sistema.Si las imágenes no se proyectan correctamente, ajuste manualmente de tal modo que los ajustes sean adecuados para su ordenador y regístrelos en [Memorizado]. No existe ninguna señal de entrada del ordenador.Compruebe las conexiones.[Modo 1] - [Modo 10]Seleccione cuando introduzca una señal digital proveniente de un ordenador en el terminal <DIGITAL (DVI-D) IN>.

Para la entrada de video y S-video [Auto]El proyector selecciona automáticamente el sistema de color de la señal de entrada.[PAL]/[SECAM]/[NTSC]/[NTSC4.43]/[PAL-M]/[PAL-N]Esta es una lista de los sistemas de color compatibles. El sistema de color japonés es NTSC. Cuando la calidad de la señal de entrada es mala (color irregular, ausencia de color, etc.), y no se ha seleccionado el sistema de color aun cuando se haya ajustado [Auto], seleccione [NTSC].

Para la entrada de componente [Auto]El proyector selecciona automáticamente el método de barrido de la señal de entrada.Métodos de barrido de video componente ([480p], [576p], [720p], [480i], [576i], [1035i], [1080i], [1080p])Cuando no se reproduce correctamente el video, seleccione el método adecuado de barrido en el menú.Menú [Ajuste de PC]

Ajustes Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Menú [Ajuste de PC] Seleccione [Ajuste de PC] del menú principal en la pantalla de menú y seleccione el elemento del submenú.Para la operación de la pantalla de menú, consulte “Navegación a través del menú”

Después de seleccionar el elemento, pulse

para realizar los ajustes. Panel de controlMando a distancia [Ajuste automático de PC] Ajusta automáticamente la sincronización, el número total de puntos, el cambio horizontal y el cambio vertical.

para seleccionar [Ajuste automático de PC].

2) Pulse el botón <SELECT>.

Esto ejecuta el ajuste automático. Nota

También puede usar [Ajuste automático de PC] pulsando el botón <AUTO PC> en el mando a distancia.

Algunos ordenadores no son capaces de ajustes cualquiera de las opciones [Sincro. no], [Total puntos], [Posición H] o [Posición V]. En este caso, ajuste manualmente y regístrelo en [Memorizado].

Después de registrar los ajustes modicados automáticamente, puede seleccionar ese modo usando [Sistema] en el menú [Entrada].

La función de ajuste automático de PC no se activa cuando se haya seleccionado alguna de las opciones [480p], [576p], [720p], [480i], [576i], [1035i], [1080i], o [1080p] usando [Sistema] en el menú [Entrada].

Con algunos ordenadores y tipos de señal, podría no ser posible proyectar las imágenes correctamente. [Sincro. no] Ajusta el proyector cuando existe parpadeo debido a la falta de seguimiento (sincronización).

para seleccionar [Sincro. no].

2) Pulse el botón <SELECT>.

Se visualiza el menú avanzado.

Cuando visualice el menú avanzado, pulse para moverse hacia atrás y hacia delante entre los menús.

3) Mientras visualiza la pantalla, pulse

para ajustar la conguración.

Pulse el botón <SELECT> para regresar al submenú. Nota

El valor de ajuste se puede establecer entre 0 y 31.

Para algunos ordenadores, podría no ser posible eliminar completamente el parpadeo de la pantalla. [Total puntos] Ajusta el número total de puntos en el intervalo horizontal.

para seleccionar [Total puntos].

2) Pulse el botón <SELECT>.

Se visualiza el menú avanzado.

Cuando visualice el menú avanzado, pulse para moverse hacia atrás y hacia delante entre los menús.

3) Cuando visualice la pantalla, pulse

para ajustar la conguración.

Pulse el botón <SELECT> para regresar al submenú. [Posición H] Ajusta la posición horizontal de la pantalla.

para seleccionar [Posición H].

2) Pulse el botón <SELECT>.

Se visualiza el menú avanzado.

Cuando visualice el menú avanzado, pulse para moverse hacia atrás y hacia delante entre los menús.

3) Mientras visualiza la pantalla, pulse

para ajustar la conguración.

Pulse el botón <SELECT> para regresar al submenú.Menú [Ajuste de PC]

Ajustes Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) [Posición V] Ajusta la posición vertical de la pantalla.

para seleccionar [Posición V].

2) Pulse el botón <SELECT>.

Se visualiza el menú avanzado.

Cuando visualice el menú avanzado, pulse

para moverse hacia atrás y hacia delante entre los menús.

3) Cuando visualice la pantalla, pulse

para ajustar la conguración.

Pulse el botón <SELECT> para regresar al submenú. [Modo actual] Muestra los valores actuales de la frecuencia de sincronización H y la frecuencia de sincronización V para el ordenador conectado en ese momento.

para seleccionar [Modo actual].

2) Pulse el botón <SELECT> o

Se visualiza el menú avanzado.

Pulse el botón <SELECT> o

para regresar al submenú. [Clamp] Ajusta la posición de jación. Utilice esta opción cuando esté visible una línea negra en la imagen proyectada.

para seleccionar [Clamp].

2) Pulse el botón <SELECT>.

Se visualiza el menú avanzado.

Cuando visualice el menú avanzado, pulse

para moverse hacia atrás y hacia delante entre los menús.

3) Cuando visualice la pantalla, pulse

para ajustar la conguración.

Pulse el botón <SELECT> para regresar al submenú. [Área de imagen H] Ajusta la posición horizontal.

para seleccionar [Área de imagen H].

2) Pulse el botón <SELECT>.

Se visualiza el menú avanzado.

Cuando visualice el menú avanzado, pulse

para moverse hacia atrás y hacia delante entre los menús.

3) Cuando visualice la pantalla, pulse

para ajustar la conguración.

Pulse el botón <SELECT> para regresar al submenú. Nota

No puede ajustar [Área de imagen H] cuando se haya seleccionado [480p], [576p], [720p], [480i], [576i], [1035i], [1080i], o [1080p] usando [Sistema] en el menú [Entrada]. [Área de imagen V] Ajusta la resolución vertical.

para seleccionar [Área de imagen V].

2) Pulse el botón <SELECT>.

Se visualiza el menú avanzado.

Cuando visualice el menú avanzado, pulse

para moverse hacia atrás y hacia delante entre los menús.

3) Cuando visualice la pantalla, pulse

para ajustar la conguración.

Pulse el botón <SELECT> para regresar al submenú. Nota

2) Pulse el botón <SELECT>.

3) Seleccione [Sí], y pulse el botón

Seleccione [No] y pulse el botón <SELECT> para regresar al submenú. [Modo libre] Elimina los valores registrados en [Memorizado].

para seleccionar [Modo libre].

2) Pulse el botón <SELECT> o

El contenido registrado de cada modo se visualiza en el submenú 2.

para seleccionar el modo que se va a eliminar.

4) Pulse el botón <SELECT>.

5) Seleccione [Sí], y pulse el botón

El modo seleccionado es eliminado y el proyector regresa al submenú 2.

Seleccione [No] y pulse el botón <SELECT> para regresar al submenú 2. [Memorizado] Registra los valores ajustados en [Memorizado].

para seleccionar [Memorizado].

2) Pulse el botón <SELECT> o

El contenido registrado de cada modo se visualiza en el submenú 2.

para seleccionar el modo que se va a registrar.

4) Pulse el botón <SELECT>.

5) Seleccione [Sí], y pulse el botón

El modo seleccionado es registrado y el proyector regresa al submenú 2.

Seleccione [No] y pulse el botón <SELECT> para regresar al submenú 2.Menú [Selección de imagen]

AjustesManual del usuario LX1750020-000638-01 Rev.1 (11-2013) Menú [Selección de imagen] Seleccione [Selección de imagen] del menú principal en la pantalla de menú y seleccione el elemento del submenú.Para la operación de la pantalla de menú, consulte “Navegación a través del menú”

Después de seleccionar el elemento, pulse

para realizar los ajustes. Panel de controlMando a distancia

También puede visualizar los submenús usando el botón <IMAGE SEL.> en el mando a distancia. Ajuste de la calidad de imagen Ajuste la calidad de imagen de la imagen proyectada para que sea adecuada para el entorno en el cual está usando el proyector.

[Standard] Restaura los elementos del menú [Ajuste de imagen] a los ajustes predeterminados de fábrica.

[Real] En este modo, los ajustes intermedios se conguran de tal modo que tengan más brillo, mejorando la vista en lugares con mucho brillo.

Este modo solo se puede seleccionar para las entradas de ordenador.

[Cine] Enfatiza la gradación, haciendo que este modo sea adecuado para ver películas.

Este modo solo se puede seleccionar para las entradas de video o de ordenador.

[Dinámico] Le brinda a la imagen mayor contraste que [Standard].

[Imagen 1] - [Imagen 10] Recupera los ajustes de calidad de imagen ajustados manualmente usando el menú [Ajuste de imagen].

Las imágenes se pueden registrar para las entradas de ordenador y para las entradas de video.Menú [Ajuste de imagen]

Ajustes Manual del usuario LX1750020-000638-01 Rev.1 (11-2013)Seleccione [Ajuste de imagen] del menú principal en la pantalla de menú y seleccione el elemento del submenú.Para la operación de la pantalla de menú, consulte “Navegación a través del menú”

Después de seleccionar el elemento, pulse

para realizar los ajustes. Panel de controlMando a distancia

También puede visualizar los submenús usando el botón <IMAGE ADJUST> en el mando a distancia. [Contraste]

2) Pulse el botón <SELECT>.

Se visualiza el menú avanzado.

Cuando visualice el menú avanzado, pulse para moverse hacia atrás y hacia delante entre los menús.

3) Cuando visualice la pantalla, pulse

para ajustar la conguración. FuncionamientoAjuste RangoPulse

Hace que el contraste sea más intenso.Valor máximo 63Pulse

Hace que el contraste sea más débil.Valor mínimo

para seleccionar [Brillo].

2) Pulse el botón <SELECT>.

Se visualiza el menú avanzado.

Cuando visualice el menú avanzado, pulse para moverse hacia atrás y hacia delante entre los menús.

3) Cuando visualice la pantalla, pulse

para ajustar la conguración. FuncionamientoAjuste RangoPulse . Incrementa el brillo.Valor máximo 63Pulse . Disminuye el brillo.Valor mínimo 0 [Color] Este ajuste solo se puede ajustar para las entradas de video o de componente.

para seleccionar [Color].

2) Pulse el botón <SELECT>.

Se visualiza el menú avanzado.

Cuando visualice el menú avanzado, pulse para moverse hacia atrás y hacia delante entre los menús.

3) Cuando visualice la pantalla, pulse

para ajustar la conguración. FuncionamientoAjuste RangoPulse

Hace que la imagen sea más oscura.Valor máximo 63Pulse

Hace que la imagen sea más clara.Valor mínimo

[Tinte] Este ajuste solo se puede ajustar para las entradas de video o de componente.

para seleccionar [Tinte].

2) Pulse el botón <SELECT>.

Se visualiza el menú avanzado.

Cuando visualice el menú avanzado, pulse para moverse hacia atrás y hacia delante entre los menús.

3) Cuando visualice la pantalla, pulse

para ajustar la conguración. FuncionamientoAjuste RangoPulse . Enfatiza el verde.Valor máximo 63Pulse . Enfatiza el púrpura.Valor mínimo

Ajustes Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) [Control de color] Ajusta el color de la imagen proyectada según lo deseado.

para seleccionar [Control de color].

2) Pulse el botón <SELECT>.

Visualización del menú [COLOR SELECTION]

1) Pulse el botón <SELECT>.

La imagen es pausada y aparece un cursor sin color en el centro de la pantalla.

para mover el cursor sobre el color que desea ajustar, y pulse el botón <SELECT>.

3) El cursor adquiere ese color y

para mover el cursor en el centro de [COLOR], y pulse el botón <SELECT>.

para mover el cursor sobre el color que desea ajustar.

3) Después de ajustar el color deseado,

pulse el botón <SELECT>.

La pantalla mueve el ajuste [GAMMA].

para seleccionar el color que se va a visualizar después del ajuste, después pulse el botón <SELECT>.

El cursor se mueve hacia [LIST].

5) Pulse el botón <SELECT> con el

Esto registra el color ajustado.[LIST]Muestra [COLOR MANAGEMENT LIST].[COLOR M.]Cancela el ajuste y regresa el cursor al estado sin color.[MENU]Finaliza la visualización de [COLOR MANAGEMENT LIST].

Puede comprobar si se ha almacenado el color registrado.

Reajuste los colores almacenados

para seleccionar el color que se va a reajustar.

2) Pulse el botón <SELECT> para

Puede reajustar el color.

Eliminación de colores almacenados

para seleccionar el color que se va a eliminar.

para mover el cursor en la casilla [DEL].

3) Pulse el botón <SELECT>.

4) Seleccione [Sí], y pulse el botón

El color registrado será eliminado.[ALL DEL]Elimina todos los elementos almacenados en la lista.[MENU]Finaliza la visualización de [COLOR MANAGEMENT LIST], y regresa al menú [Ajuste de imagen].[COLOR M.]Almacena el ajuste. Se visualiza un cursor sin color y puede continuar con los ajustes.Menú [Ajuste de imagen]

para seleccionar [Temp. de color].

2) Pulse el botón <SELECT>.

Se visualiza el menú avanzado.

Cuando visualice el menú avanzado, pulse

para moverse hacia atrás y hacia delante entre los menús.

3) Cuando visualice la pantalla, pulse

para ajustar la conguración. Funcionamiento Ajuste Rango Pulse

Hace que la temperatura del color sea más alta. [XLow]-[Baja]- [Med.]-[Alta] Pulse

Hace que la temperatura del color sea muy baja. Nota

Tenga en cuenta que al ajustar este elemento también se cambia el ajuste del balance de blancos.

2) Pulse el botón <SELECT>.

Se visualiza el menú avanzado.

Cuando visualice el menú avanzado, pulse

para moverse hacia atrás y hacia delante entre los menús.

3) Cuando visualice la pantalla, pulse

para ajustar la conguración. Funcionamiento Ajuste Rango Pulse

. Debilita el color. Valor máximo 63 Pulse

. Profundiza el color. Valor mínimo

para seleccionar [Nivel de Negro].

2) Pulse el botón <SELECT> o

Se visualiza el submenú 2.

4) Pulse el botón <SELECT>.

5) Cuando visualice la pantalla, pulse

para ajustar la conguración. [Rojo] Valor mínimo 0 - valor máximo 63 [Verde] Valor mínimo 0 - valor máximo 63 [Azul] Valor mínimo 0 - valor máximo 63 [Control auto. imagen] Enfatiza las partes oscuras de la imagen proyectada.

2) Pulse el botón <SELECT>.

para cambiar el ajuste.

La conguración cambiará como sigue cada vez que pulse el botón. [Off] [L 1] [L 2]

El efecto es más intenso con [L 2]. [Color avanzado] Ajusta la operación del dispositivo de control de color que controla independientemente la cantidad de la luz amarilla.

para seleccionar [Color avanzado].

2) Pulse el botón <SELECT>.

para cambiar el ajuste.

La conguración cambiará como sigue cada vez que pulse el botón. [Off] [Auto]

El balance de blancos puede cambiar dependiendo de la imagen.Menú [Ajuste de imagen]

2) Pulse el botón <SELECT>.

Se visualiza el menú avanzado.

Cuando visualice el menú avanzado, pulse

para moverse hacia atrás y hacia delante entre los menús.

3) Cuando visualice la pantalla, pulse

para ajustar la conguración. Funcionamiento Ajuste Rango Pulse

Incrementa la nitidez. Valor máximo 31 Pulse

2) Pulse el botón <SELECT>.

Se visualiza el menú avanzado.

Cuando visualice el menú avanzado, pulse

para moverse hacia atrás y hacia delante entre los menús.

3) Cuando visualice la pantalla, pulse

para ajustar la conguración. Funcionamiento Ajuste Rango Pulse

Proporciona brillo a las gradaciones intermedias. Valor máximo 15 Pulse

Oscurece las gradaciones intermedias. Valor mínimo 0 [Reducción de ruido] Reduce el ruido cuando se visualice un video antiguo u otras imágenes afectadas por el ruido.

para seleccionar [Reducción de ruido].

2) Pulse el botón <SELECT>.

para cambiar el ajuste.

La conguración cambiará como sigue cada vez que pulse el botón. [Off] [On] [Progresivo] Se puede ajustar para las señales de entrada de video de 480i, 576i, 1035i y 1080i.

para seleccionar [Progresivo].

2) Pulse el botón <SELECT>.

para cambiar el ajuste.

La conguración cambiará como sigue cada vez que pulse el botón. [Off] [On] [Película]

Ajuste en [Off] cuando un video con mucho movimiento se vea afectado por el parpadeo o por líneas horizontales.

[Película] permite la reproducción de imágenes desplegables 3-2/2-2 en el proyector sin que se pierda la calidad en las imágenes.

Al realizar el cambio, la imagen se distorsionará durante un momento. [Reset] El ajuste regresa a su valor original antes de realizar cambios.

2) Pulse el botón <SELECT> o

3) Seleccione [Sí], y pulse el botón

Seleccione [No] y pulse el botón <SELECT> para regresar al submenú.Menú [Ajuste de imagen]

para seleccionar [Memorizado].

2) Pulse el botón <SELECT> o

El contenido registrado de cada modo se visualiza en el submenú 2.

para seleccionar el modo que se va a registrar.

4) Pulse el botón <SELECT>.

5) Seleccione [Sí], y pulse el botón

El modo seleccionado es registrado y el proyector regresa al submenú 2.

Seleccione [No] y pulse el botón <SELECT> para regresar al submenú 2. Nota

El elemento ajustado se registra y almacena en [Memorizado].

Con [Memorizado], puede almacenar las entradas de ordenador y las entradas de video.Menú [Pantalla]

AjustesManual del usuario LX1750020-000638-01 Rev.1 (11-2013)Seleccione [Pantalla] del menú principal en la pantalla de menú y seleccione el elemento del submenú.Para la operación de la pantalla de menú, consulte “Navegación a través del menú”

Después de seleccionar el elemento, pulse

para realizar los ajustes. Panel de controlMando a distancia

También puede visualizar los submenús usando el botón <SCREEN> en el mando a distancia. [Normal] Visualiza el tamaño máximo permisible conservando la relación de aspecto de la señal de entrada.

para seleccionar [Normal].

2) Pulse el botón <SELECT>.

[Completo] Muestra el tamaño de completo de la pantalla.

Cuando no exista una señal de entrada, este elemento estará en color gris y no se podrá seleccionar.

para seleccionar [Completo].

2) Pulse el botón <SELECT>.

[Panorámico(16:9)] Se muestra a pantalla ancha con una relación de aspecto de 16:9.

Cuando no exista una señal de entrada, este elemento estará en color gris y no se podrá seleccionar.

2) Pulse el botón <SELECT>.

[Zoom] Almacena la relación de aspecto y proyecta en el tamaño máximo del panel.

Cuando no exista una señal de entrada, este elemento estará en color gris y no se podrá seleccionar.

Si la imagen es más ancha horizontalmente que el panel, se recortarán los bordes derecho e izquierdo. Si es verticalmente más larga que el panel, se recortarán los bordes superior e inferior.

para seleccionar [Zoom].

2) Pulse el botón <SELECT>.

[Real] Proyecta la imagen en el tamaño original.

Este modo solo se puede ajustar para las entradas de ordenador.

Cuando no exista una señal de entrada, este elemento estará en color gris y no se podrá seleccionar.

2) Pulse el botón <SELECT>.

Cuando el tamaño de la imagen sea menor que la resolución del panel

La imagen es proyectada en el centro de la pantalla, y se visualiza [Real] en la parte superior izquierda de la pantalla.

Cuando el tamaño de la imagen es igual que la resolución del panel

[Real] se visualiza en la parte superior izquierda de la pantalla, pero la imagen se proyecta subsecuentemente en el modo [Normal].

Cuando el tamaño de la imagen sea más grande que la resolución del panel

[Real] se visualiza en la parte superior izquierda de la pantalla, y se visualizan ( ) en la parte superior, inferior, izquierda y derecha de la pantalla.Pulse para mover la imagen.

La echa en la dirección del movimiento se visualiza en rojo.

En las posiciones de cambio máximo, las echas desaparecen.*1: La resolución del panel del proyector es de 1 024 x 768 puntos. Menú [Pantalla]Menú [Pantalla]

Ajustes Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) [Usuario] La imagen se proyecta usando los valores registrados como [Memorizado] en el menú [Ajuste de PC].

Cuando no exista una señal de entrada, [Usuario] se puede seleccionar pero la imagen será proyectada en el modo [Normal].

para seleccionar [Usuario].

2) Pulse el botón <SELECT>.

[Ajuste Personalizado] Ajusta la escala horizontal y vertical y la posición.

Cuando no exista una señal de entrada, este elemento estará en color gris y no se podrá seleccionar.

Si se pierde la señal de entrada durante el ajuste, el valor de ajuste se almacena y se borra la pantalla de ajuste [Aspecto].

para seleccionar [Ajuste Personalizado] y pulse

Se visualiza la pantalla de ajuste del submenú

para seleccionar un elemento y pulse el botón <SELECT>.

3) Se visualiza el menú avanzado.

Para ajustar [H y V], pulse el botón <SELECT> y realice el ajuste en la pantalla del submenú 2.

Pulse el botón <SELECT> para [Común] y [Reset]. Seleccione [Sí] y pulse el botón <SELECT>.

Cuando visualice el menú avanzado, pulse

para visualizar menús diferentes a [H y V], [Común] y [Reset] en ese orden.

para ajustar la conguración.

Pulse el botón <SELECT> para regresar al submenú. [Escala H] Ajusta la escala horizontal. [Escala V] Ajusta la escala vertical. [H y V] Cuando ajuste la escala vertical y horizontal, seleccione [On] para enlazar las escalas vertical y horizontal y conservar la relación de aspecto de la imagen.

Conforme ajuste el valor numérico de [Escala H], el valor numérico de [Escala V] cambia respectivamente. [Posición H] Ajusta el cambio horizontal. [Posición V] Ajusta el cambio vertical. [Común] Aplica el contenido ajustado en todas las entradas. [Reset] Restaura todo el contenido ajustado. [Zoom digital +]

para seleccionar [Zoom digital +].

2) Pulse el botón <SELECT> o

Se borra la información de la pantalla de menú y se visualiza [Zoom digital +].

3) Pulse el botón <SELECT>.

Cada vez que pulse el botón se amplía la imagen.

para mover la imagen.

La función de movimiento de imagen se activa cuando el tamaño de la imagen es más grande que la resolución del panel

*1: La resolución del panel del proyector es de 1 024 x 768 puntos. Nota

Cuando no exista una señal de entrada, [Zoom digital +] estará en color gris y no se podrá seleccionar.

Al seleccionar [Real], no se puede seleccionar [Zoom digital +].

Para nalizar la operación de [Zoom digital +], pulse cualquier botón diferente a <D.ZOOM>, <SELECT> y

para seleccionar [Zoom digital -].

2) Pulse el botón <SELECT> o

Se borra la información de la pantalla de menú y se visualiza [Zoom digital -].

3) Pulse el botón <SELECT>.

Cada vez que pulse el botón se reduce la imagen.

Pulse para mover la imagen.

La función de movimiento de imagen se activa cuando el tamaño de la imagen es más grande que la resolución del panel *1: La resolución del panel del proyector es de 1 024 x 768 puntos. Nota

Cuando no exista una señal de entrada, [Zoom digital -] estará en color gris y no se podrá seleccionar.

Al seleccionar [Real], no se puede seleccionar [Zoom digital -].

Al seleccionar [Usuario], no podrá ajustar [Zoom digital -] en [Normal] o menor.

Cuando se selecciona [Memorizado] registrado en el menú [Ajuste de PC] en [Sistema] del menú [Entrada], la función de movimiento de imagen de [Zoom digital -] podría no funcionar correctamente.

Cuando seleccione VGA, SVGA, SXGA, WXGA o UXGA en [Sistema] del menú [Entrada] y el ajuste [Keystone] hacia arriba está en el valor máximo, [Zoom digital -] podría no funcionar correctamente.

Para nalizar la operación de [Zoom digital -], pulse cualquier botón diferente a <D.ZOOM>, <SELECT>

para seleccionar [Zoom digital -].

2) Pulse el botón <SELECT> o

Se visualiza la pantalla de ajuste del submenú

para seleccionar un elemento.

1) Seleccione [Standard], y pulse el botón

Se borra la información de la pantalla de menú y se visualiza [Keystone].Keystone

[Corrección de esquinas] Corrige la distorsión en las esquinas de la imagen.

1) Seleccione [Corrección de esquinas],

y pulse el botón <SELECT>.

Se visualiza la pantalla para seleccionar la esquina que se va a corregir.

2) Pulse el botón <SELECT> para

seleccionar la esquina que se va a corregir. Keystone Keystone Botón <SELECT> Keystone Keystone

[Patrón de esquinas ] Selecciona el modo de patrón de esquina visualizado durante la corrección de esquina.

1) Seleccione [Patrón de esquinas ], y

pulse el botón <SELECT>.

Se visualiza la pantalla de ajustes.

para seleccionar un elemento. [Rojo] Muestra el patrón de esquina en rojo.[Blanco]Muestra el patrón de esquina en blanco.[Azul] Muestra el patrón de esquina en azul.[Off]Borra la visualización del patrón de esquina.

[Memorizado] Almacena el estado de corrección.

1) Seleccione [Memorizado], y pulse el

para seleccionar un elemento, y pulse el botón <SELECT>. [Memorizado]El estado de ajuste permanece en la memoria aun después de desconectar el cable de alimentación.[Reset]El estado de ajuste se restaura cuando se desconecte el cable de alimentación.

Solo puede registrar uno de [Standard] y [Corrección de esquinas]. [Techo] Establece el método de proyección en conformidad con el estado de instalación del proyector.Si se visualiza la pantalla invertida, seleccione [On].

Este ajuste se usa cuando el proyectar se instala usando el soporte de montaje en techo (accesorio opcional).

para seleccionar [Techo].

2) Pulse el botón <SELECT>.

para seleccionar un elemento. [Off] [On] [Trasero] Establece el método de proyección en conformidad con el estado de instalación del proyector.Si se visualiza la pantalla volteada, seleccione [On].

para seleccionar [Trasero].

2) Pulse el botón <SELECT>.

2) Pulse el botón <SELECT>.

3) Seleccione [Sí], y pulse el botón

Seleccione [No] y pulse el botón <SELECT> para regresar al submenú.Menú [Ajuste]

Ajustes Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Menú [Ajuste] Seleccione [Ajuste] del menú principal en la pantalla de menú y seleccione el elemento del submenú.Para la operación de la pantalla de menú, consulte “Navegación a través del menú”

Después de seleccionar el elemento, pulse

para realizar los ajustes. Panel de controlMando a distancia [Idioma] Cambia el idioma de visualización.

para seleccionar [Idioma].

2) Pulse el botón <SELECT> o

Se visualiza el submenú 2.

Están disponibles diez idiomas (inglés, alemán, francés, italiano, español, portugués, ruso, chino, coreano y japonés).

para seleccionar un elemento. [Posición de menú] Ajusta la posición de visualización del menú en pantalla.

para seleccionar [Posición de menú].

2) Pulse el botón <SELECT>.

Se visualizan las echas en el submenú 2. Pulse para ajustar la posición.

En las posiciones de cambio máximo, las echas desaparecen. [Visualizar] Ajusta la visualización del menú en pantalla.

para seleccionar [Visualizar].

2) Pulse el botón <SELECT>.

para seleccionar un elemento. [Off]Aparecen las siguientes visualizaciones de pantalla.

Visualización de menú

Visualización de [¿ Apagar ?] al apagar la alimentación

Visualización de temporizador usando el temporizador de presentación

Visualización de [Esperar...] en [Ajuste automático de PC]

Visualización de temporizador usando la administración de energía

Flechas visualizadas al seleccionar [Posición de menú] en [Ajuste]

Mensaje de error visualizado cuando se pulsa un botón que no se usa para los ajustes actuales.

echas visualizadas cuando el tamaño de imagen es mayor que la resolución del panel (1 024 x 768 puntos)

Visualización de [Patrón de esquinas ][Contador apagado]Hace que el proyector proyecte de inmediato después de que se enciende la lámpara sin mostrar el conteo regresivo por aproximadamente 20 segundos.

Seleccione cuando desee proyectar la imagen rápidamente y no es importante que la imagen proyectada esté un poco oscura. [On] Muestra todas las visualizaciones de pantalla.

Seleccione cuando desee proyectar la imagen después de que la pantalla de proyección ha alcanzado cierto nivel de brillo.Menú [Ajuste]

Ajustes Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) [Fondo] Selecciona la pantalla de fondo cuando no existe una señal de entrada.

para seleccionar [Fondo].

2) Pulse el botón <SELECT>.

se visualiza sobre el submenú 2.

para seleccionar un elemento.

La conguración cambiará como sigue cada vez que pulse el botón.[Azul] [Usuario] [Negro] [Selección de lámpara] Selecciona la lámpara usada para la proyección.

para seleccionar [Selección de lámpara].

2) Pulse el botón <SELECT> o

Se visualiza el submenú 2.

Pulse el botón para regresar al submenú.

[4 Lámparas] Enciende cuatro lámparas.

1) Seleccione [4 Lámparas], y pulse el

2) Seleccione [Sí], y pulse el botón <SELECT>.

El ajuste naliza y el proyector regresa a la pantalla del submenú 2.

Seleccione [No] y pulse el <SELECT> botón para regresar al submenú 2.

[2 Lámparas] Enciende dos lámparas.

1) Seleccione [2 Lámparas], y pulse el

2) Seleccione [Sí], y pulse el botón <SELECT>.

El ajuste naliza y el proyector regresa a la pantalla del submenú 2.

Seleccione [No] y pulse el botón <SELECT> para regresar al submenú 2.[Auto]Detecta automáticamente la lámpara con el tiempo total más corto, y le da prioridad para encenderla.Enciende la lámpara 2 y lámpara 3.Enciende la lámpara 1 y lámpara 4. Nota

Si la lámpara no enciende como resultado de un fallo o por haber alcanzado el n de su vida útil, el indicador de lámpara <LAMP REPLACE> en la parte delantera del cuerpo del proyector y el indicador de lámpara (<LAMP 1 REPLACE> - <LAMP 4 REPLACE>) en el cuerpo del proyector encima de la lámpara con fallos parpadearán. También aparecerá una marca X de acuerdo al estado de la lámpara en la parte superior de la pantalla.

Cuando seleccione [4 Lámparas] y falle una lámpara, las dos lámparas opuestas diagonalmente (sin incluir la lámpara con fallos) realizarán la proyección.Si falla una lámpara más, la proyección continuará con una lámpara.

Cuando seleccione [2 Lámparas] y falle una lámpara, las dos lámparas opuestas diagonalmente (sin incluir la lámpara con fallos) realizarán la proyección.Si falla una lámpara más, la proyección continuará con una lámpara.

Si todas las lámparas fallas, se apagará la alimentación. Si se enciende la alimentación sin reemplazar las lámparas después de que la duración exceda las 2 200 horas de uso para todas las lámparas, la alimentación se apaga automáticamente después de aproximadamente diez minutos para evitar que el proyector funcione incorrectamente. [Alim. lámpara] Ajusta el cambio de brillo de la lámpara.Se recomienda usar el modo ecológico si desea reducir el consumo de energía.

2) Pulse el botón <SELECT>.

para seleccionar un elemento.

La conguración cambiará como sigue cada vez que pulse el botón.(Auto)Ajusta el brillo automáticamente usando un circuito de medición de luz. (Estándar)Opera en ciertos brillos.(Modo ecológico 1)La entrada/salida de aire disminuye en comparación con , y el sonido del ventilador es menor.(Modo ecológico 2)La entrada/salida de aire incrementa en comparación con , y el ventilador produce mayor ruido.Menú [Ajuste]

Ajustes Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) [Intervalo de lámpara] Ajusta el ciclo de sustitución cuando ajuste [Selección de lámpara] en [2 Lámparas]. Después del ciclo de sustitución, la lámpara de uso se cambia automáticamente.

El tiempo establecido es solo una guía.

para seleccionar [Intervalo de lámpara].

2) Pulse el botón <SELECT>.

para seleccionar un elemento. [Off] No cambia las lámparas.[24 H]/[200 H]/[500 H]/[1000 H]/[2000 H]Cambia las lámparas en los intervalos establecidos.

Cuando se alcance el tiempo establecido, el proyector enciende una lámpara, dándole prioridad a la lámpara con el tiempo de uso total más corto. [Edge blending] Hace que sea menos fácil ver la unión entre las pantallas cuando se usen múltiples pantallas.

2) Pulse el botón <SELECT>.

4) Pulse el botón <SELECT>.

para seleccionar [On].

Cuando no realice [Edge blending], seleccione [Off]. Los elementos diferentes a [Anterior] estarán en color gris y no se podrán seleccionar.

6) Pulse el botón <SELECT>.

El borde del panel se visualiza en verde, y cambia a rojo cuando el valor de ajuste para el ancho de fusión de bordes es 1 o más grande. Nota

Aun cuando se visualice la pantalla de ajuste [Edge blending], si pulsa el botón <ZOOM>, el botón <FOCUS>, el botón <LENS SHIFT> o el botón <SHUTTER>, se borra la información de la pantalla de ajustes y se le da prioridad a la función seleccionada. Al completar la función, el proyector regresa a la pantalla de ajustes.

La fusión entre las pantallas puede permanecer con ciertos tipos de imagen. Al reducir el valor de [Contraste] en el menú [Ajuste de imagen] puede hacer que la fusión parezca más natural.

Para ajustar el punto inicia de fusión y el ancho de fusión

para seleccionar la ubicación ([Empezar]/[Anchura] de [Izquierdo]/[Derecho]/[Arriba]/[Abajo]) que se va a corregir. [Empezar]Ajusta la posición inicial de fusión.

El marco (verde) se mueve conforme cambia el valor numérico.[Anchura]Ajusta el ancho de fusión.

La línea roja se mueve conforme cambia el valor numérico.

2) Pulse el botón <SELECT>.

para cambiar el valor, y pulse

para moverse entre los dígitos.

Los valores numéricos también se pueden introducir usando los botones numéricos (<0>-<9>) del mando a distancia.

Pulse el botón <SELECT> para nalizar el modo de edición.

4) Pulse el botón <SELECT>.

Para ajustar el nivel de negro Ajusta el nivel de negro en la imagen.

para seleccionar [Nivel de negro].

2) Pulse el botón <SELECT>.

para seleccionar un elemento. [Todos] Cambia con R/G/B.[R]/[G]/[B]Ajusta cada color.

Para visualizar el patrón de prueba

para seleccionar [Carta de ajuste].

2) Pulse el botón <SELECT>.

para cambiar el ajuste.

Pulse el botón <SELECT> para nalizar el modo de edición.[Off]Borra la visualización del patrón de prueba.[On] Muestra el patrón de prueba.

Para no visualizar los menús La pantalla de ajustes y las líneas se borran temporalmente.

2) Pulse el botón <SELECT>.

Pulse cualquier botón para regresar a la pantalla de ajuste.

2) Pulse el botón <SELECT>.

3) Seleccione [Sí], y pulse el botón

Se visualiza la pantalla de conrmación.

4) Seleccione [Sí], y pulse el botón

Para regresar al submenú. Regresa el proyector al submenú.

2) Pulse el botón <SELECT>.

[Correspondencia de color] Hace que sea menos fácil ver el color de un proyector diferente cuando se usen múltiples pantallas.

para seleccionar [Correspondencia de color].

2) Pulse el botón <SELECT>.

Muestra la pantalla de ajuste [Correspondencia de color].

para seleccionar [Correspondencia de color].

4) Pulse el botón <SELECT>.

para seleccionar [On].

Cuando no realice [Correspondencia de color], seleccione [Off]. Los elementos diferentes a [Correspondencia de color avanzado] estarán en color gris y no se podrán seleccionar.

6) Pulse el botón <SELECT>.

Para ajustar el color

para seleccionar el color que se va ajustar.

2) Pulse el botón <SELECT>.

para cambiar el valor, y pulse

para moverse entre los dígitos.

Los valores numéricos también se pueden introducir usando los botones numéricos (<0>-<9>) del mando a distancia.

Para visualizar el patrón de prueba

2) Pulse el botón <SELECT>.

para cambiar el ajuste.

Pulse el botón <SELECT> para nalizar el modo de edición.[Off]Borra la visualización del patrón de prueba.[On] Muestra el patrón de prueba.

Para restaurar un valor durante el ajuste El ajuste regresa a su valor original antes de realizar cambios.El valor regresa al valor estándar almacenado en [Memorizado].

2) Pulse el botón <SELECT>.

3) Seleccione [Sí], y pulse el botón

Se visualiza la pantalla de conrmación.

4) Seleccione [Sí], y pulse el botón

Para registrar el contenido ajustado que ha modicado Registra los valores después del ajuste.

para seleccionar [Memorizado].

2) Pulse el botón <SELECT>.

3) Seleccione [Sí], y pulse el botón

Para regresar al submenú Regresa el proyector al submenú.

2) Pulse el botón <SELECT>.

[Correspondencia de color avanzado] Es posible realizar más ajustes avanzados que [Correspondencia de color].

para seleccionar [Correspondencia de color].

2) Pulse el botón <SELECT>.

Muestra la pantalla de ajuste [Correspondencia de color].

para seleccionar [Correspondencia de color avanzado].

4) Pulse el botón <SELECT>.

Muestra la pantalla de ajuste [Correspondencia de color avanzado].

para cambiar el ajuste. [Off] [On][Off]Cuando no se encuentre en el modo [Carta de ajuste] o [Anterior], este elemento estará en color gris y no se podrá seleccionar. [On] Ajusta la coincidencia de color avanzada.

Para comprobar los ajustes Muestra el estado de ajuste de [Ajuste de imagen].

para seleccionar [Medidas informacion].

2) Pulse el botón <SELECT>.

Se puede salir de la información medida pulsando cualquier botón.

El elemento seleccionado se visualiza normal. Los otros elementos en color gris.

Para comprobar [Medidas] Muestra los datos para R/G/B.

para seleccionar el color ([Rojo]/[Verde]/[Azul] en [Medidas]) que se va a medir.

2) Pulse el botón <SELECT>.

para cambiar el valor, y pulse

para moverse entre los dígitos.

Los valores numéricos también se pueden introducir usando los botones numéricos (<0>-<9>) del mando a distancia.Color x y L[Rojo]0.000 - 1.000 0.000 - 1.000 0.000 - 1.000[Verde]0.000 - 1.000 0.000 - 1.000 0.000 - 1.000[Azul]0.000 - 1.000 0.000 - 1.000 0.000 - 1.000

para seleccionar el color [Rojo]/[Verde]/[Azul]/[Cyan]/[Magenta] /[Amarillo]/[Blanco] en [Objetivo]) que se va a ajustar.

2) Pulse el botón <SELECT>.

para cambiar el valor, y pulse

para moverse entre los dígitos.

Los valores numéricos también se pueden introducir usando los botones numéricos (<0>-<9>) del mando a distancia.

Para visualizar el patrón de prueba

2) Pulse el botón <SELECT>.

para cambiar el ajuste.

Pulse el botón <SELECT> para nalizar el modo de edición.[Off]Borra la visualización del patrón de prueba.[On] Muestra el patrón de prueba.

Para borrar temporalmente la información en la pantalla de ajuste

2) Pulse el botón <SELECT>.

Pulse cualquier botón para regresar a la pantalla de ajustes.

Para realizar el ajuste [Ajustes fábrica] Cuando se restauren [Medidas] y [Objetivo] seleccionados actualmente, los valores se restauran a los ajustes predeterminados de fábrica.

2) Pulse el botón <SELECT>.

Se visualiza una pantalla para conrmar si desea restaurar el ajuste predeterminado.

3) Seleccione [Sí], y pulse el botón

Se visualiza la pantalla de conrmación.

4) Seleccione [Sí], y pulse el botón

2) Pulse el botón <SELECT>.

3) Seleccione [Sí], y pulse el botón

Para registrar el contenido ajustado que ha modicado Registra los valores después del ajuste.

para seleccionar [Memorizado].

2) Pulse el botón <SELECT>.

3) Seleccione [Sí], y pulse el botón

Para visualizar el patrón de prueba

para seleccionar [Carta de ajuste].

2) Pulse el botón <SELECT>.

Muestra la pantalla de selección de patrón de prueba.

para seleccionar el patrón de prueba que se va a visualizar, y pulse el botón <SELECT>.

Se borra la información de la pantalla de selección y se visualiza el patrón de prueba.

Pulse cualquier botón para regresar a la pantalla de ajustes.

Pulse para seleccionar [Anterior], y pulse el botón <SELECT> para regresar a la pantalla de ajustes de [Correspondencia de color avanzado].[Medidas] [Rojo]/[Verde]/[Azul][Objetivo][Rojo]/[Verde]/[Azul]/[Cyan]/[Magenta]/[Amarillo]/[Blanco]

Para regresar al submenú. Regresa el proyector al submenú.

2) Pulse el botón <SELECT>.

[Cong. HDMI] Si no se puede visualizar correctamente la imagen cuando se conecta un dispositivo externo al proyector usando HDMI, cambie los ajustes.

2) Pulse el botón <SELECT>.

se visualiza sobre el submenú.

para cambiar el ajuste. [Normal] [Mejorado][Normal]Seleccione cuando la salida del dispositivo externo sea “NORMAL

[Mejorado]Seleccione cuando la salida del dispositivo externo sea “MEJORADA

*1: Los títulos de los ajustes de salida dieren dependiendo del dispositivo. Para más detalles, consulte las instrucciones de operación del dispositivo externo. [Logotipo] Ajusta la selección del logo y el código PIN para la selección del logo.

para seleccionar [Logotipo].

2) Pulse el botón <SELECT>.

Se visualiza el submenú 2.

para cambiar el ajuste.

1) Seleccione [Selección logo], y pulse el

para cambiar el ajuste.

La conguración cambiará como sigue cada vez que pulse el botón.[Off] [Usuario] [Por defecto][Off] Borra el logotipo de la pantalla.[Usuario] Muestra la imagen capturada.[Por defecto]Se muestra en los ajustes predeterminados de fábrica.

[Capturar] Esta función le permite capturar una imagen proyectada para que pueda ser usada como pantalla de inicio o fondo.

1) Seleccione [Capturar], y pulse el botón

Se visualiza la pantalla de conrmación.Menú [Ajuste]

2) Pulse ▲▼ para seleccionar [Sí].

La imagen proyectada es capturada.

Seleccionando [Usuario] en [Selecció logo], la imagen capturada se mostrará la próxima vez que se encienda el proyector. Nota

La función de captura será cancelada al seleccionar [Sí] en la pantalla [¿Salir?].

Antes de capturar una imagen, seleccione [Standard] en el menú [Selección de imagen] para capturar una imagen apta ( página 47).

Al capturar una imagen que ha sido ajustado mediante la función keystone, los datos ajustados son reiniciados completamente y el proyector capturará una imagen sin la corrección keystone.

Cuando el [Bloqueo cóigo PIN logo] está en [On], no se podrá seleccionar [Capturar].

Al comenzar a capturar una nueva imagen, la imagen qua había sido guardada anteriormente se borrará, incluso si la captura es cancelada.

Si no hay ninguna imagen capturada, o la captura es interrumpida, el [Usuario] no puede ser seleccionado, solo se podrá elegir entre [Por defecto] y [Off].

[Bloqueo código PIN logo] Ajuste el sistema para realizar el ajuste y cambiar el “logo” solo por el administrador.

1) Seleccione [Bloqueo código PIN logo],

y pulse el botón <SELECT>.

Se visualiza la pantalla de entrada del código PIN.

o los botones numéricos (<0> - <9>) para ingresar su código pin.

para seleccionar [Activar].

4) Pulse el botón <SELECT>.

Si es aceptado el código PIN, el proyector regresa al submenú 2.

para cambiar el ajuste. [Off] [On][Off]Se puede cambiar la selección del logotipo sin el código PIN. [On] Se requiere el código PIN para cambiar la selección del logo. Nota

El código PIN se visualiza con un * en la pantalla.

El ajuste predeterminado de fábrica para el código PIN es “4321”.

Para reingresar un número, pulse para seleccionar el dígito que va a reingresar, después use el o los botones numéricos (<0> - <9>) para volver a seleccionar el número.

Mueva el cursor hacia [Cancelar] y pulse el botón <SELECT> para regresar al submenú 2.

Si se visualizan [Código PIN logo] y el número en color rojo, ha ocurrido un error. Reingreso de número.

[Cambio código PIN logo] Cambia el código PIN del logo.

1) Seleccione [Cambio código PIN logo],

y pulse el botón <SELECT>.

Se visualiza la pantalla de entrada del código PIN.

o los botones numéricos (<0> - <9>) para ingresar su código pin.

para seleccionar [Activar].

4) Pulse el botón <SELECT>.

Si es aceptado el código PIN, se visualiza el nuevo código PIN del logo en la pantalla.

o los botones numéricos (<0> - <9>) para establecer su nuevo código PIN.

6) Pulse el botón <SELECT>.

7) Seleccione [Sí], y pulse el botón

Si es aceptado el código PIN, el proyector regresa al submenú 2. Nota

Para reingresar un número, pulse para seleccionar el dígito que va a reingresar, después use

o los botones numéricos (<0> - <9>) para volver a seleccionar el número.

Mueva el cursor hacia [Cancelar] y pulse el botón <SELECT> para regresar al submenú 2.Menú [Ajuste]

Ajustes Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) [Control ventiladores] El proyector controla la rotación del ventilador de forma automática. Puede hacer que la rotación del ventilador sea más intensa dependiendo de la temperatura ambiental o de dónde se haya realizado la instalación del proyector (por ejemplo, cuando se va a usar a una altitud elevada).

2) Pulse el botón <SELECT>.

se visualiza sobre el submenú 2.

para cambiar el ajuste. [Normal] [Máx] [Normal] Controla automáticamente la operación del ventilador. [Máx] Fuerza al ventilador para que trabaje a la máxima capacidad. Enseguida el sonido de rotación del ventilador será más intenso que con [Normal]. [Control remoto] Permite el control simultáneo o individual con un solo mando a distancia cuando se usen múltiples proyectores conjuntamente.

2) Pulse el botón <SELECT>.

se visualiza sobre el submenú.

para seleccionar un elemento.

El ajuste predeterminado de fábrica es [Todos]. [Todos] Hace que el proyector acepte la entrada desde el mando a distancia de cualquier número ID. [Código 01] - [Código 64] Establece números de ID entre 1 y

4) Pulse el botón <SELECT>.

5) Seleccione [Sí], y pulse el botón

Regresa el proyector al submenú. Nota

Cuando se cambia el número ID del proyector, el número ID del mando a distancia debe coincidir con el número ID del proyector.

Si un proyector está ajustado en [Todos] con múltiples proyectores en uso, el proyector no puede ser controlador por separado desde los proyectores con otros números ID. [Sensor control remoto] Habilita y deshabilita el sensor del mando a distancia en el cuerpo del proyector.

2) Pulse el botón <SELECT>.

Se visualiza el submenú 2.

para cambiar el ajuste. [Todos] Habilita los sensores de mando a distancia en tres lugares. [Frontal & Superior] Habilita solo el sensor del mando a distancia en la parte delantera y superior del cuerpo del proyector. [Superior & Trasero] Habilita solo los sensores del mando a distancia en la parte superior y trasera del cuerpo del proyector. [Frontal & Trasero] Habilita solo los sensores del mando a distancia en la parte delantera y trasera del cuerpo del proyector. [Frontal] Habilita solo el sensor del mando a distancia en la parte delantera del cuerpo del proyector. [Superior] Habilita solo el sensor del mando a distancia en la parte superior del cuerpo del proyector. [Trasero] Habilita solo el sensor del mando a distancia en la parte trasera del cuerpo del proyector. Nota

Si el proyector se instala en posición vertical en lugar del soporte de montaje en techo, la luz uorescente podría afectar adversamente la operación del mando a distancia cuando esté habilitado el sensor de mando a distancia en la parte superior del cuerpo del proyector. Se recomienda que deshabilite el sensor del mando a distancia en la parte superior (seleccione cualquier opción de [Frontal&Trasero], [Frontal], [Trasero]) cuando el proyector esté instalado en posición vertical.Menú [Ajuste]

para seleccionar [Modo bajo consumo].

2) Pulse el botón <SELECT>.

Se visualiza el submenú 2.

para cambiar el ajuste. [Off] Cancela la función de administración de energía [Listo] Apaga las lámparas e inicia el enfriamiento cuando haya transcurrido el tiempo establecido usando [Contador de tiempo]. Cuando la lámpara se esté enfriando, el indicador de modo en espera <STAND-BY>, y el indicador de alimentación <POWER> parpadearán, no podrá operar el proyector. Cuando la lámpara se haya enfriado, el indicador de alimentación <POWER> continúa parpadeando y el indicador de modo en espera <STAND-BY> se enciende en lugar de parpadear, indicando que el proyector se encuentra ahora en el modo de administración de energía. A partir de este punto, si se ingresa una señal o si se realizan operaciones en el proyector, las lámparas se encenderán y dará inicio la proyección. [Desconectar] Apaga las lámparas e inicia el enfriamiento cuando haya transcurrido el tiempo establecido usando [Contador de tiempo]. Duran el enfriamiento de la lámpara no podrá operar el proyector. Cuando se haya enfriado la lámpara, se apaga la alimentación. [Contador de tiempo] Establece el tiempo entre 1 y 30 minutos. Nota

La función de administración de energía no se puede usar cuando la función de congelación

página 35) o la función de obturador (

página 35) esté en uso.

Cuando haya iniciado la función de administración de energía, se restaura [Presentación temporizada]. [Conexión Directa] Esta es una función para encender de forma automática la alimentación del proyector cuando se conecta el cable de alimentación, sin tener que realizar las operaciones en el botón de alimentación <ON> en el mando a distancia o el botón de alimentación <ON/STAND-BY> en el panel de control.

2) Pulse el botón <SELECT>.

se visualiza sobre el submenú 2.

para cambiar el ajuste. [Off] [On] [Off] Habilita las operaciones normales de encendido/apagado de alimentación. [On] Permite que se pueda apagar directamente la alimentación. Nota

Asegúrese de encender/apagar la alimentación usando las operaciones correctas.

Al pulsar el botón de alimentación <ON> en el mando a distancia o el botón de alimentación <ON/ STAND-BY> en el proyector no se encenderá la alimentación hasta que se haya enfriado la lámpara y las lámparas estén listas para encenderse nuevamente.Menú [Ajuste]

Ajustes Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) [Seguridad] Bloquea las operaciones del proyector usando el bloqueo del botón y el código PIN.

para seleccionar [Seguridad].

2) Pulse el botón <SELECT>.

Se visualiza el submenú 2.

para seleccionar un elemento.

[Protección] Bloquea los botones de control para evitar operaciones erróneas del proyector.

1) Seleccione [Protección], y pulse el

se visualiza sobre el submenú 2.

para cambiar el ajuste.

La conguración cambiará como sigue cada vez que pulse el botón.El bloqueo de teclas está desactivado.Bloquea las operaciones desde el panel de control.Bloquea las operaciones desde el mando a distancia.

3) Pulse el botón <SELECT>.

4) Seleccione [Sí], y pulse el botón

El ajuste predeterminado de fábrica es desactivado.

Si no puede desbloquear, consulte a su distribuidor.

[Bloqueo de código PIN] Establece el código PIN para restringir las operaciones del proyector al administrador.

1) Seleccione [Bloqueo de código PIN], y

pulse el botón <SELECT>.

Se visualiza la pantalla de entrada del código PIN.

o los botones numéricos (<0> - <9>) para ingresar su código PIN.

para seleccionar [Activar].

4) Pulse el botón <SELECT>.

Si es aceptado el código PIN, el proyector regresa al submenú 2.

para cambiar la conguración. [Off] [On 1] [On 2][Off]Permite la operación normal sin el código PIN.[On 1]El código PIN se requiere para encender la alimentación del proyector.[On 2]El código PIN será solicitado la próxima vez que encienda la alimentación después de haber desconectado el cable de alimentación.

Cuando se enciende/apaga la alimentación usando el botón del mando a distancia o el panel de control pero sin desconectar el cable de alimentación, el proyector opera normalmente sin solicitar el código PIN. Nota

El código PIN se visualiza con un * en la pantalla.

El ajuste predeterminado de fábrica para el código PIN es “1234”.

Para reingresar un número, pulse para seleccionar el dígito que va a reingresar, después use

o los botones numéricos (<0> - <9>) para volver a seleccionar el número.

Mueva el cursor hacia [Cancelar] y pulse el botón <SELECT> para regresar al submenú 2.

Si se visualizan el “código PIN”y los números en color rojo, ha ocurrido un error. Reingreso de número.Menú [Ajuste]

[Cambio de código PIN] Cambia el código PIN del logo.

1) Seleccione [Cambio de código PIN], y

pulse el botón <SELECT>.

Se visualiza la pantalla de entrada del código PIN.

o los botones numéricos (<0> - <9>) para ingresar su código PIN.

para seleccionar [Activar].

4) Pulse el botón <SELECT>.

Si es aceptado el código PIN, se visualiza el nuevo código PIN del logo en la pantalla.

o los botones numéricos (<0> - <9>) para establecer su nuevo código PIN.

6) Pulse el botón <SELECT>.

7) Seleccione [Sí], y pulse el botón

Si es aceptado el código PIN, el proyector regresa al submenú 2. Nota

Para reingresar un número, pulse para seleccionar el dígito que va a reingresar, después pulse o los botones numéricos (<0> - <9>) para volver a seleccionar el número.

Mueva el cursor hacia [Cancelar] y pulse el botón <SELECT> para regresar al submenú 2. [ID Proyector] Establece el ID del proyector (1 a 64) para la comunicación serial de RS-232C.

para seleccionar [ID Proyector].

2) Pulse el botón <SELECT>.

para seleccionar un elemento.

El ajuste predeterminado de fábrica es [Todos].[Todos]Hace que el proyector acepte operaciones sin importar el número ID especicado por el mando a distancia o PC.1 - 64Establece números de ID entre 1 y 64 para el proyector. [Shutter] Ajusta la función de obturador.

para seleccionar [Shutter].

2) Pulse el botón <SELECT>.

Se visualiza el submenú 2.

para seleccionar un elemento.

[Protección] Bloquea el botón para evitar las operaciones del obturador.

1) Seleccione [Protección], y pulse el

se visualiza sobre el submenú 2.

para seleccionar un elemento.

La conguración cambiará como sigue cada vez que pulse el botón.La protección está desactivada.La operación se puede realizar desde el mando a distancia y el proyector.Bloquea las operaciones desde el mando a distancia.Bloquea las operaciones desde el panel de control.Bloquea las operaciones desde el mando a distancia y del panel de control.Menú [Ajuste]

[Efecto] Ajusta efectos especiales cuando se abre y se cierra el obturador.

1) Seleccione [Efecto], y pulse el botón

se visualiza sobre el submenú 2.

Ajuste predeterminado de fábrica[L 1]Ajusta el fundido de entrada y de salida cuando se abre y se cierra el obturador.[L 2]Ajusta un fundido de entrada y de salida más lento que L1.

[Botón liberación] Ajusta el botón de liberación cuando se cierra el obturador.

1) Seleccione [Botón liberación], y pulse

se visualiza sobre el submenú 2.

para seleccionar un elemento. [Cualquier] [SHUTTER][Cualquier]La función del obturador se cancela pulsando cualquier botón excepto el botón <MUTE> en el mando a distancia, y se ejecuta la función del botón pulsado.[SHUTTER]Solo se puede cancelar el botón <SHUTTER> en el mando a distancia o en el panel de control. Nota

Si se enciende la alimentación nuevamente después de haberse apagado durante el ajuste o si se apaga la lámpara con el ajuste [Control], se cancela la función de obturador.

Se habilita el ajuste del elemento seleccionado.

[Control] Establece el tiempo entre el cierre del obturador y el momento en el que se apagan las lámparas.

1) Seleccione [Control], y pulse el botón

se visualiza sobre el submenú 2.

para seleccionar un elemento.

Puede establecer el tiempo entre 5 y 480 minutos. Nota

Cuando esté activa la función de administración, la lámpara se apaga y el proyector empezará la operación de enfriamiento.

Cuando haya nalizado el enfriamiento, la alimentación del proyector se apaga y se enciende el indicador de modo en espera <STAND-BY>.

El indicador de obturador <SHUTTER> empieza a parpadear en color azul conforme inicia la operación de enfriamiento.

El parpadeo continúa después de que haya nalizado el enfriamiento y se haya encendido el indicador de modo en espera <STAND-BY>.

El parpadeo se detiene cuando se enciende nuevamente el proyector.

La función de administración de energía no se activa cuando se bloquea la imagen mediante [Shutter].

El ajuste predeterminado de fábrica es “180 minutos”.

No puede ajustar el tiempo cuando la función está desactivada. [Control de demora de vídeo] Ajuste la opción cuando desee acelerar el proceso digital de las imágenes que se están reproduciendo.

2) Pulse el botón <SELECT>.

La velocidad del proceso digital incrementa a través de [Baja], [Med.] y [Alta].

Cuando se haya seleccionado un elemento, los siguientes elementos estarán en color gris y no se podrán seleccionar.[Baja] [Keystone] del menú [Pantalla][Med.]

[Progresivo] y [Reducción de ruido] del menú [Ajuste de imagen][Alta]

[Keystone] del menú [Pantalla]

[Progresivo] y [Reducción de ruido] del menú [Ajuste de imagen]Menú [Ajuste]

Ajustes Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) [Closed caption] Ajusta el color de los subtítulos y de las selecciones.

2) Pulse el botón <SELECT>.

Se visualiza el submenú 2.

Se visualiza en los colores originales. Nota

Esta función solo se puede usar cuando la señal de entrada es video compuesto o S-video.

Los subtítulos no se visualizan cuando se visualiza la pantalla de menú. [Contador ltro]

para seleccionar [Contador ltro].

2) Pulse el botón <SELECT>.

Se visualiza el submenú 2.

para seleccionar un elemento.

[Contador ltro] Muestra el tiempo de uso.

Esto se visualiza en color rojo si se detecta un bloqueo o si el tiempo de uso excede el tiempo establecido en [Indicador Contador ltro].

[Contador de ltros restantes] El tiempo restante para el contador del ltro se visualiza en unidades del 10%.

Esto se visualiza en color rojo cuando el tiempo restante es del 10%. Nota

Cuando el tiempo restante disminuye al 10% o inferior, se visualiza y cuando alcanza 0%, se visualiza .

[Tipon de ltro] Selecciona el tipo de ltro que se va a usar.

1) Seleccione [Tipon de ltro], y pulse el

se visualiza sobre el submenú 2.

para seleccionar un elemento. [Normal] Cuando se usa un ltro normal[Special]Cuando se usa un ltro resistente al humo (opcional)

3) Pulse el botón <SELECT>.

4) Seleccione [Sí], y pulse el botón

Siempre use el proyector con el ltro instalado.

Seleccione el tipo de ltro el cual tiene que ser igual al que está usando.

[Indicador Contador ltro] Establece un tiempo para mostrar una noticación de que el ltro ha alcanzado el n de su ciclo de sustitución.

1) Seleccione [Indicador Contador ltro],

y pulse el botón <SELECT>.

se visualiza sobre el submenú 2.

para seleccionar un elemento.

3) Pulse el botón <SELECT>.

[Off] [1000 H] [2000 H][5000 H] [4000 H] [3000 H] Nota

Cuando seleccione [Off], los bloqueos se detectan automáticamente.

Cuando se usa el ltro resistente al humo (opcional), el tiempo establecido se selecciona entre [Off], [10 H], [15 H] y [20 H].

Cuando se exceda el tiempo establecido, se visualiza .Menú [Ajuste]

[Ajuste del contador de ltro] Restaura el valor de [Contador ltro].Después de sustituir el ltro, asegúrese de restaurar el contador.

1) Seleccione [Ajuste del contador de

ltro], y pulse el botón <SELECT>.

2) Seleccione [Sí], y pulse el botón

Se visualiza la pantalla de conrmación.

3) Seleccione [Sí], y pulse el botón

Se restaura solamente después de sustituir el ltro.

Cuando se restaura, desaparece la visualización de [Alerta ltro]. [Presentación temporizada]

para seleccionar [Presentación temporizada].

2) Pulse el botón <SELECT>.

Se visualiza el submenú 2.

para seleccionar un elemento.

[Contar] El tiempo transcurrido tiene un conteo de 00 min 00 seg. El tiempo transcurrido se visualiza desde 00 min 00 seg. hasta 180 min 00 seg.

[Cuenta atrás] El tiempo transcurrido se visualiza en cuenta regresiva a partir del tiempo establecido.Establezca el tiempo usando [Contador de tiempo].

[Contador de tiempo] Establece el tiempo [Cuenta atrás].

1) Seleccione [Contador de tiempo], y

pulse el botón <SELECT>.

se visualiza sobre el submenú 2.

para seleccionar un elemento. Nota

El ajuste predeterminado de fábrica es “10 minutos”.

Cuando seleccione [Contar], este elemento estará en color gris y no se podrá seleccionar.

[Empezar] Inicia el conteo ascendente o regresivo.

1) Seleccione [Empezar], y pulse el botón

Se borra la información de la pantalla de menú y se visualiza el temporizador.

[Finalizar] Pausa el conteo ascendente o la cuenta regresiva.

1) Seleccione [Finalizar], y pulse el botón

El estado detenido del temporizador se visualiza por aproximadamente tres segundos, enseguida la visualización regresa a la pantalla de menú.

[Reiniciar] Reinicia el conteo ascendente o regresivo que se pausó usando [Finalizar].

1) Seleccione [Reiniciar], y pulse el botón

Se borra la información de la pantalla de menú y se visualiza el temporizador.

[Reset] Restaura el tiempo del conteo durante la operación.

1) Seleccione [Reset], y pulse el botón

El conteo ascendente regresa a “000:00” y la cuenta regresiva regresa al tiempo establecido en el temporizador.

[Salir] Sale del temporizador de presentación durante la operación.

1) Seleccione [Salir], y pulse el botón

El temporizador naliza y la visualización de pantalla regresa al submenú. Nota

También puede usar [Presentación temporizada] pulsando el botón <P-TIMER> en el mando a distancia.Menú [Ajuste]

para seleccionar [Carta de ajuste].

2) Pulse el botón <SELECT>.

Se visualiza el submenú 2.

para seleccionar un elemento.

4) Pulse el botón <SELECT>.

Se visualizan el patrón de prueba y el nombre del patrón de prueba.

Cuando visualice el nombre del patrón de prueba, pulse

para moverse hacia atrás y hacia delante entre los patrones. [Color] [Gradación 1], [Gradación 2], [Gradación 3], [Gradación 4] [Carta ajuste blanca] [Carta ajuste negra] [Carta ajuste convergencia] Nota

Cuando se visualice el patrón de prueba, pulse el botón <SELECT> o el botón <MENU> para regresar a la pantalla de menú.

Aun cuando se visualice el patrón de prueba, tendrán prioridad las funciones de zoom, enfoque, desplazamiento del objetivo, obturador y apagado.

Cuando hayan nalizado las operaciones de zoom, enfoque o desplazamiento de objetivo, el proyector regresar al patrón de prueba. [Ajuste predeterminado] Regresa los ajustes a excepción de los siguientes a los ajustes predeterminados de fábrica. [Bloqueo código PIN logo] [Bloqueo de código PIN] [Contador ltro] (Todos los elementos) Logo registrado usando el “Logo Transfer Software”

2) Pulse el botón <SELECT>.

Se visualiza una pantalla para conrmar si desea restaurar el ajuste predeterminado.

3) Seleccione [Sí], y pulse el botón

Se visualiza la pantalla de conrmación.

4) Seleccione [Sí], y pulse el botón

Cuando inicialice los ajustes, todos los ajustes que haya realizado se perderán, y los ajustes serán restaurados a los ajustes predeterminados de fábrica.Menú [Informacion]

AjustesManual del usuario LX1750020-000638-01 Rev.1 (11-2013) Menú [Informacion] Seleccione [Informacion] en el menú principal en la pantalla de menú.Para la operación de la pantalla de menú, consulte “Navegación a través del menú”

Pulse para cambiar los elementos. Panel de controlMando a distancia

También puede visualizar los submenús usando el botón <INFO.> en el mando a distancia. Conrmación de ajustes y del estado de uso Muestra el estado de las señales durante la proyección y los ajustes actuales.

[Entrada] Muestra el tipo de entradas y señales durante la proyección.

[Sistema] Muestra el estado de la señal de entrada durante la proyección.

[Frec. sinc-H] Muestra la frecuencia de sincronización H.

[Frec. sinc-V] Muestra la frecuencia de sincronización V.

[Pantalla] Muestra el estado de ajuste de [Pantalla].

[Selección de lámpara] Muestra el estado de ajuste [Selección de lámpara] actual.

[Alim. lámpara] Muestra el estado de ajuste [Alim. lámpara] actual.

[Intervalo de lámpara] Muestra el valor de ajuste del ciclo de sustitución automático de la lámpara que está siendo usada.

[Lámpara 1] Muestra el tiempo de uso y el estado de la lámpara 1.

[Lámpara 2] Muestra el tiempo de uso y el estado de la lámpara 2.

[Lámpara 3] Muestra el tiempo de uso y el estado de la lámpara 3.

[Lámpara 4] Muestra el tiempo de uso y el estado de la lámpara 4.

[Idioma] Muestra el idioma actual.

[Contador ltro] Muestra el tiempo de uso real del ltro.

[Modo bajo consumo] Muestra el estado de ajuste [Modo bajo consumo] actual.

[Protección] Muestra el estado de ajuste [Protección] actual.

[Bloqueo de código PIN] Muestra el estado de ajuste [Bloqueo de código PIN] actual.

[Numero de serie] Muestra el número de serie del proyector.

[Option control No.] Para más detalles, consulte “Uso del módulo de entrada” ( página 28).Menú [Nombre proyector]

AjustesManual del usuario LX1750020-000638-01 Rev.1 (11-2013) Menú [Nombre proyector] Seleccione [Nombre proyector] del menú principal en la pantalla de menú y seleccione el elemento del submenú.Para la operación de la pantalla de menú, consulte “Navegación a través del menú”

Después de seleccionar el elemento, pulse

para realizar los ajustes. Panel de controlMando a distancia

Código PIN de la red Congura la contraseña de la red.

Información acerca de la red Muestra el estado de la red del proyector.

AMX D.D. Permite que el proyector sea detectado por AMX Device Discovery.Para más detalles acerca de AMX D.D., visite http://www.amx.com/.

Ajustes de fábrica para la red Restaura los ajustes de red a los ajustes predeterminados de fábrica.Acerca del estado de los indicadores

Mantenimiento Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Acerca del estado de los indicadores Si se enciende un indicador Si ocurre un problema con el proyector, será noticado con el indicador de temperatura <WARNING TEMP.>, el indicador de ltro <WARNING FILTER>, el indicador de obturador <SHUTTER> y el indicador de lámpara <LAMP REPLACE>.Verique el estado de los indicadores y realice las acciones siguientes.Atención

Asegúrese de seguir los procedimientos descritos en “Apagado del proyector” ( página 32) para controlar la alimentación cuando se implementen las medidas.

Si se han encendido o si están parpadeando múltiples indicadores, verique el estado de cada indicador y realice las acciones apropiadas. Nota

Verique el estado de alimentación con el indicador de alimentación <POWER>. 30Indicador de alimentación <POWER>Indicador de modo de espera <STAND-BY>Indicador de temperatura <WARNING TEMP.>Indicador de filtro <WARNING FILTER>Indicador de obturador <SHUTTER>Indicador de lámpara <LAMP REPLACE>Acerca del estado de los indicadores

Mantenimiento Manual del usuario LX1750020-000638-01 Rev.1 (11-2013)

Cuando funcione correctamente El estado del indicador se visualizará con los siguientes símbolos.

La clavija de alimentación ha sido desconectada de la toma de corriente.

El proyector está en el modo de espera. Se enciende al pulsar el botón de alimentación <ON> en el mando a distancia o el botón de alimentación <ON/STAND-BY> en el panel de control.

El proyector está funcionando normalmente.

La lámpara se está enfriando. El proyector no se enciende al pulsar el botón de alimentación <ON> en el mando a distancia o el botón de alimentación <ON/STAND-BY> en el panel de control hasta que el indicador de modo en espera <STAND-BY> cambie a encendido.

El proyector está en el modo de administración de energía. La lámpara se encenderá cuando controle el proyector, permitiendo que el usuario empiece la operación.

El modo de administración de energía se activa y la lámpara se enfría.

Se ha activado la función de obturador. Pulse cualquier botón en el mando a distancia o en el panel de control para cancelar la función.

El proyector está en el modo de administración de obturador. La lámpara se encenderá cuando controle el proyector, permitiendo que el usuario empiece la operación.

El modo de administración de obturador se activa y la lámpara se enfría. *1: El indicador cambia en función de distintas situaciones, independientemente del estado de otros indicadores.*2: El indicador parpadeará en intervalos de aproximadamente 1 segundo.Acerca del estado de los indicadores

Mantenimiento Manual del usuario LX1750020-000638-01 Rev.1 (11-2013)

Cuando exista un problema con la temperatura interna El estado del indicador se visualizará con los siguientes símbolos.

Si la temperatura en el interior del proyector es demasiado alta, el indicador de temperatura <WARNING TEMP.> empezará a parpadear lentamente.

Si la temperatura interna del proyector incrementa aún más, el indicador de temperatura <WARNING TEMP.> parpadeará más rápido, el indicador de alimentación <POWER> se apagará, y también se apagará el proyector automáticamente. El proyector no se encenderá nuevamente aun cuando se pulse el botón de alimentación <ON> en el mando a distancia o el botón de alimentación <ON/STAND-BY> en el panel de control. Cuando el proyector regrese a la temperatura normal de operación, el indicador de modo en espera <STAND-BY> cambiará a activado. El proyector se volverá a encenderá al pulsar el botón de alimentación <ON> en el mando a distancia o el botón de alimentación <ON/STAND-BY> en el panel de control. (El indicador de temperatura <WARNING TEMP.> permanecerá parpadeando.) Verique el ltro de aire.

El proyector se ha enfriado y ha regresado a la temperatura de operación. Al pulsar el botón de alimentación <ON> en el mando a distancia o el botón de alimentación <ON/STAND-BY> en el panel de control el indicador de temperatura <WARNING TEMP.> dejará de parpadear y se podrá operar el proyector. Verique el ltro de aire. *1: El indicador cambia en función de distintas situaciones, independientemente del estado de otros indicadores.*2: El indicador se encenderá o parpadeará bajo ciertas condiciones, sin importar el estado de otros indicadores.*3: El indicador parpadeará en intervalos de aproximadamente 1 segundo.*4: El indicador parpadeará en intervalos de aproximadamente 0,5 segundo.Acerca del estado de los indicadores

Mantenimiento Manual del usuario LX1750020-000638-01 Rev.1 (11-2013)

Cuando exista un problema con la alimentación interna El estado del indicador se visualizará con los siguientes símbolos. : Apagado, : Encendido, : Parpadeando, : Encendido o ParpadeandoIndicadorEstado del proyector<POWER>Verde<STAND-BY> Rojo <WARNING TEMP.> Rojo <WARNING FILTER>Naranja<SHUTTER> Azul <LAMP REPLACE>Naranja

Se ha detectado un problema en el interior del proyector.El proyector no se encenderá nuevamente aun cuando se pulse el botón de alimentación <ON> en el mando a distancia o el botón de alimentación <ON/STAND-BY> en el panel de control. Desconecte la clavija de alimentación de la toma de corriente y conéctela nuevamente.Si se apaga la alimentación, o se enciende el indicador o parpadea nuevamente, desconecte la clavija de alimentación de la toma de corriente y póngase en contacto con su distribuidor para solicitar que inspeccione la unidad y las posibles reparaciones. No deje conectado el proyector con el indicador encendido o parpadeando. De lo contrario se puede provocar algún incendio o descargas eléctricas.*1: El indicador cambia en función de distintas situaciones, independientemente del estado de otros indicadores.

Cuando exista un problema con el ltro de aire El estado del indicador se visualizará con los siguientes símbolos. : Apagado, : Encendido, : Parpadeando, : Encendido o ParpadeandoIndicadorEstado del proyector<POWER>Verde<STAND-BY> Rojo <WARNING TEMP.> Rojo <WARNING FILTER>Naranja<SHUTTER> Azul <LAMP REPLACE>Naranja

El indicador le notica cuando ha transcurrido el tiempo establecido con “[Indicador Contador ltro]” ( página 70). Reemplace el ltro de aire. (Simultáneamente se visualizará en la parte superior derecha de la pantalla).Alternativamente, el indicador le notica cuando [Contador de ltros restantes] llegue a 0%. Reemplace el ltro de aire. (Simultáneamente se visualizará en la parte superior derecha de la pantalla.

*1: El indicador cambia en función de distintas situaciones, independientemente del estado de otros indicadores.*2: Cuando establezca [Visualizar] ( página 57) en [On], la función de congelación ( página 35) o la función de obturador

página 35) no se visualizarán en la pantalla durante la operación.Acerca del estado de los indicadores

Mantenimiento Manual del usuario LX1750020-000638-01 Rev.1 (11-2013)

Cuando exista un problema con la lámpara El estado del indicador se visualizará con los siguientes símbolos. : Apagado, : Encendido, : Parpadeando, : Encendido o ParpadeandoIndicadorEstado del proyector<POWER>Verde<STAND-BY> Rojo <WARNING TEMP.> Rojo <WARNING FILTER>Naranja<SHUTTER> Azul <LAMP REPLACE>Naranja

Alguna de las lámparas no enciende. (La lámpara se está enfriando. Después de que se haya encendido nuevamente el indicador de modo en espera <STAND-BY>, pulse el botón de alimentación <ON> en el mando a distancia o el botón de alimentación <ON/STAND-BY> en el panel de control).

Alguna de las lámparas no enciende. (La lámpara se ha enfriado y ha regresado a la temperatura de operación. Al pulsar el botón de alimentación <ON> en el mando a distancia o el botón de alimentación <ON/STAND-BY> en el panel de control el indicador dejará de parpadear y se podrá operar el proyector).

Ha transcurrido el tiempo recomendado para reemplazar la lámpara.Se visualizará en la parte superior derecha de la pantalla para noticarle al usuario sobre el reemplazo.Reemplace la unidad de lámpara lo más pronto posible. Al reemplazar la lámpara se apagará el indicador de lámpara <LAMP REPLACE>.*1: El indicador cambia en función de distintas situaciones, independientemente del estado de otros indicadores.*2: El indicador parpadeará en intervalos de aproximadamente 0,5 segundo.*3: El indicador parpadeará en intervalos de aproximadamente 2 segundos. Nota

El estado de cada lámpara se puede vericar ya que se encenderán o parpadearán los indicadores de lámpara (<LAMP 1 REPLACE> a <LAMP 4 REPLACE>) en la parte superior del proyector. ( página 83)Acerca del estado de los indicadores

Mantenimiento Manual del usuario LX1750020-000638-01 Rev.1 (11-2013)

Cuando exista un problema con el obturador El estado del indicador se visualizará con los siguientes símbolos. : Apagado, : Encendido, : Parpadeando, : Encendido o ParpadeandoIndicadorEstado del proyector<POWER>Verde<STAND-BY> Rojo <WARNING TEMP.> Rojo <WARNING FILTER>Naranja<SHUTTER> Azul <LAMP REPLACE>Naranja

El obturador no se puede abrir o cerrar. La lámpara se apagará, el enfriamiento dará inicio y el proyector cambiará al modo en espera. La alimentación se encenderá y el proyector intentará abrir el obturador automáticamente hasta en tres ocasiones. Después de tres intentos fallidos, el proyector cambiará al modo en espera después de que se haya enfriado la lámpara.

Existe un problema al abrir o cerrar el obturador, y la lámpara se ha apagado y se está enfriando.

Existe un problema al abrir o cerrar el obturador, y el proyector cambiará al modo en espera después de que la lámpara se ha apagado y se ha enfriando.*1: El indicador cambia en función de distintas situaciones, independientemente del estado de otros indicadores.*2: El indicador parpadeará en intervalos de aproximadamente 0,5 segundo.*3: El indicador parpadeará en intervalos de aproximadamente 1 segundo. Nota

El estado de cada lámpara se puede vericar ya que se encenderán o parpadearán los indicadores de lámpara (<LAMP 1 REPLACE> a <LAMP 4 REPLACE>) en la parte superior del proyector. ( página 83)Mantenimiento/sustitución

MantenimientoManual del usuario LX1750020-000638-01 Rev.1 (11-2013) Mantenimiento/sustitución Antes de dar mantenimiento/sustituir la unidad

Cuando le de mantenimiento o sustituya la unidad, siempre apague la alimentación y desconecte la clavija del tomacorriente de la pared. ( páginas 29, 32)

Cuando apague la alimentación, asegúrese de seguir los procedimientos descritos en “Apagado del proyector”

página 32). Mantenimiento

Gabinete externo Limpie la suciedad y el polvo con un paño suave y seco.

Si la suciedad es difícil de quitar, moje el paño con agua y exprímalo perfectamente antes de limpiar. Seque el proyector con un paño seco.

No utilice solventes tales como benceno, thinner, alcohol, limpiadores domésticos o paños que contenga químicos. Si usa este tipo de materiales se puede deteriorar el gabinete externo.

Supercie delantera de la lente Limpie la suciedad y el polvo de la supercie delantera de la lenta con un paso suave, seco y limpio.

No utilice ningún paño que desprenda pelusa, polvo o que contenga aceite/agua.

No utilice fuerza excesiva cuando limpie la lente ya que ésta es frágil.Atención

Las lentes están hechas de vidrio. Cualquier impacto o fuerza excesiva durante la limpieza podría dañar la supercie. Manipule con cuidado.

Nunca utilice solventes inamables o atomizadores de aire sobre o cerca del proyector. La temperatura interna del proyector podría ser extremadamente alta debido a la operación de proyección de la lámpara. Podría ocurrir una explosión o un incendio incluso después de apagar el proyector. Además de la atomización de aire inamable, las piezas internas podrían llegar a dañarse debido al aire frío. Reemplazo de piezas

Filtro de aire El ltro de reemplazo (003-004738-01 / Número de piezas de servicio: T1FTX0069--) es opcional. Para adquirir el producto, póngase en contacto con su distribuidor.

Reemplazo del ltro de aire

1) Extraiga la unidad de ltro de aire.

Utilice un desatornillador Phillips para girar los tornillos en el sentido contrario al de las manecillas del reloj hasta que giren libremente y después quite la unidad del ltro de aire.TornilloMantenimiento/sustitución

Mantenimiento Manual del usuario LX1750020-000638-01 Rev.1 (11-2013)

2) Quite el soporte.

Aoje los tres tornillos del soporte (A, B), deslice el soporte en la dirección mostrada con la echa como se muestra en la imagen, y levante para extraer el soporte. Soporte B Soporte ATornillo

3) Quite el ltro de aire.

Enganche sus dedos en la ranura para levantarlo y quite el ltro de aire.

4) Coloque el nuevo ltro de aire.

Si inserta el nuevo ltro de aire deslizándolo lentamente se facilitará la colocación.

El lado que contiene la esponja debe estar en la parte superior. Si lo coloca con el lado equivocado orientado hacia arriba o forzándolo ocasionará que el aire se ltre. El ltro de aire no funcionará completamente y como resultado el polvo ingresará en el proyector.

5) Coloque el soporte.

Coloque el soporte (A, B) en la parte superior del ltro.

Deslice el soporte de tal modo que las echas estén alineadas con las echas de la unidad y coloque el soporte.

Apriete los tres tornillos del soporte.

6) Colocación de la unidad de ltro de aire en el proyector.

Realice el paso 1) en el orden inverso.

7) Restaure el contador del ltro.

Encienda la alimentación y realice [Ajuste del contador de ltro] en el menú [Ajuste]. Atención

Asegúrese de apagar la alimentación antes de reemplazar el ltro de aire.

Antes de instalar un nuevo ltro de aire, retire el material del embalaje del ltro.

Cuando coloque la unidad, asegúrese de que el proyector tiene estabilidad. Realice la sustitución en un lugar seguro donde el proyector no sea averiado incluso si deja caer la unidad de ltro de aire.

Cuando encienda el proyector, asegúrese de que la unidad de ltro de aire esté instalada antes de usar el proyector. De lo contrario se pueden producir daños.

Los ltros de aire no pueden ser reutilizados.

El ltro de aire y la unidad no se pueden lavar con agua. Asegúrese de no mojar el ltro de aire con agua o con otras sustancias. De lo contrario se puede dañar.

Después de reemplazar el ltro de aire, restaure el contador. De lo contrario, por razones de seguridad la alimentación del proyector podría apagarse.

Después de colocar la unidad de ltro de aire, asegúrese de apretar los tornillos. Si no, podría caerse la unidad de ltro de aire durante la proyección.Mantenimiento/sustitución

Mantenimiento Manual del usuario LX1750020-000638-01 Rev.1 (11-2013)

Unidad de lámpara La unidad de lámpara es un componente consumible. Verique la duración del uso de la lámpara con “Menú [Informacion]” ( página 73) y realice la sustitución regular. Si visualiza el mensaje de sustitución en la pantalla y se encienden los indicadores de lámpara <LAMP 1 REPLACE> a <LAMP 4 REPLACE>, sustituya las unidades de lámpara.Se recomienda que solicite a un técnico cualicado que reemplace la lámpara. Póngase en contacto con su distribuidor.Para adquirir la pieza 002-120599-01 (pieza que requiere servicio), póngase en contacto con su distribuidor.Atención

No cambie la unidad de lámpara hasta que se haya enfriado lo suciente. (Espere por al menos 60 minutos después del uso).El interior de la cubierta está muy caliente y puede producir quemaduras.

Notas sobre el reemplazo de la unidad de lámpara

Debido a que la lámpara luminosa está hecha de vidrio, podría estallar si se deja caer o si se golpea con un objeto duro. Manipule con cuidado.

Es necesario un desatornillador Phillips cuando requiera sustituir la unidad de lámpara.

Cuando sustituya la unidad de lámpara, asegúrese de sujetarla por la perilla.

La lámpara contiene mercurio. Cuando deseche la unidad de lámpara usada, pregunte a las autoridades locales más cercanas o a su distribuidor cuál es el método correcto de desecho de la unidad.Atención

Utilice solamente unidades de lámpara especicadas.

Los números de producto de los accesorios y los componentes vendidos por separado están sujetos a cambio sin previo aviso.

Se recomienda que sustituya las cuatro lámparas simultáneamente para asegurarse de que el brillo y el tinte estén equilibrados.

Cuando sustituya la unidad de lámpara La unidad de lámpara es un componente consumible. Sustituya la unidad de lámpara regularmente, ya que el brillo disminuye gradualmente con el tiempo. La duración estimada antes de la sustitución es de 2 000 horas (cuando [Alim. lámpara] esté establecido en el valor estándar). Sin embargo, esto se puede acortar dependiendo de las características individuales de la lámpara, las condiciones de uso y le entorno de instalación. Por esta razón se recomienda la sustitución de las unidades de lámpara oportunamente. La duración excede 2 200 horas de uso para las dos lámparas, las lámparas cambiarán a las otras dos lámparas si están disponibles. Después de realizar el cambio, si la duración excede las 2 200 horas de uso para una de las dos lámparas y la lámpara falla, solo la otra lámpara se encenderá. Si se enciende la alimentación sin reemplazar las lámparas después de que la duración exceda las 2 200 horas de uso para todas las lámparas, la alimentación se apaga automáticamente después de aproximadamente diez minutos para evitar que el proyector funcione incorrectamente.Visualización en pantalla Indicador de lámpara <LAMP REPLACE>Indicadores de lámpara <LAMP 1 REPLACE> a <LAMP 4 REPLACE>Las instrucciones de sustitución de la lámpara le noticarán el tiempo de sustitución y el estado de la lámpara le noticará cuál es la lámpara que debe sustituir.Se enciende en color naranja. Se enciende en naranja para noticarle qué lámpara debe sustituir.Mantenimiento/sustitución

MantenimientoManual del usuario LX1750020-000638-01 Rev.1 (11-2013)

Sustitución de la unidad de lámpara Atención

Apague la lámpara UV antes de abrir la cubierta de la lámpara.

Cuando el proyector esté instalado en el techo, no coloque su rostro cerca de la unidad de lámpara.

Coloque rmemente la unidad de lámpara.

Si la unidad de la lámpara no se coloca correctamente, quítela y vuélvala a colocarla nuevamente. Forzar la unidad de lámpara podría romper el conector.

La supercie de vidrio podría estar caliente. Cuando sustituya la unidad de lámpara, asegúrese de sujetarla por la perilla.

1) Verique cuál es la lámpara que debe sustituir visualizando en la pantalla el estado

de la lámpara, o los indicadores de lámpara <LAMP 1 REPLACE> a <LAMP 4 REPLACE>. Indicador de lámpara <LAMP 1 REPLACE> a <LAMP 4 REPLACE>Estado de lámpara

2) Después de haber seguido los procedimientos descritos en “Apagado del proyector”

página 32) y de haber pulsado el lado del interruptor de alimentación principal para apagar la alimentación, desconecte la clavija de alimentación de la toma de corriente y espere al menos 60 minutos, y enseguida verique si la unidad de lámpara se ha enfriado.

3) Use un desatornillador Phillips para aojar el tornillo de jación de la cubierta de la

unidad de lámpara ubicado en la parte posterior del cuerpo del proyector hasta que los tornillos giren libremente, y después abra la cubierta de la lámpara.

Abra la cubierta hasta que se encuentre a 90° del proyector. Cubierta de la lámpara TornilloMantenimiento/sustitución

Mantenimiento Manual del usuario LX1750020-000638-01 Rev.1 (11-2013)

4) Use un desatornillador Phillips para aojar los tornillos de jación de la unidad de

lámpara (dos tornillos) hasta que los tornillos giren libremente, y sujetando las asas, extraiga lentamente la unidad de lámpara del proyector. Unidad de lámpara Tornillo

5) Inserte la nueva unidad de lámpara teniendo en cuenta su dirección y utilice un

desatornillador Phillips para apretar rmemente los tornillos de jación de la unidad de lámpara (dos tornillos).

No manche la supercie de vidrio tocándola con su mano.

6) Cierre la cubierta de lámpara y utilice un desatornillador Phillips para apretar

rmemente el tornillo de jación de la cubierta de la lámpara. Nota

Cuando sustituya la unidad de lámpara nueva (Núm. de producto: 002-120599-01), el proyector restaura el tiempo de uso total de la unidad de lámpara de forma automática.

Después de sustituir la unidad de lámpara, asegúrese de apretar el tornillo de jación de la cubierta de la lámpara. Si no, podría caerse la unidad de lámpara durante la proyección. APAGUE LA LÁMPARA UV ANTES DE ABRIR LA CUBIERTA DE LA LÁMPARA Para evitar que los fragmentos de vidrio se dispersen, sujete la unidad de lámpara verticalmente cuando la sustituya. Cuando el proyector esté instalado en el techo, no trabaje directamente debajo de la cubierta de la lámpara ni coloque su rostro cerca de la misma. Quite la cubierta de la lámpara lentamente. Núm. de lámpara: 002-120599-01Solución de problemas

Mantenimiento Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Solución de problemas Revise los siguientes puntos. Para más detalles, consulte las páginas correspondientes. Problema Puntos que se deben vericar página La alimentación no enciende.

¿Está insertada rmemente la clavija de alimentación en la toma de corriente?

¿Se ha colocado el interruptor de alimentación principal en ? 32

¿Existe suministro de alimentación en la toma de corriente? —

¿Se han activado los cortacorriente de circuito? —

¿Se ha apagado el indicador de alimentación <POWER>? 30

¿Está parpadeando el indicador de temperatura <WARNING TEMP.>? 75 No aparecen imágenes.

¿Está conectado correctamente el dispositivo de imágenes (salida)? 24

¿Se ha seleccionado correctamente la entrada? 35

¿Está funcionando correctamente el dispositivo externo que está conectado en el proyector?

¿Se ha usado el proyector dentro del rango de temperatura de operación (5˚C (41˚F) a 40˚C (104˚F))?

¿Está cerrado el obturador? 35 La imagen está borrosa.

¿Está ajustado correctamente el enfoque de la lente? 34

¿Es apropiada la distancia de proyección? 104

¿Está sucia la lente? 81

¿Se ha instalado el proyector de forma perpendicular a la pantalla? —

¿Existe condensación en la lente? — El color es opaco/el Tinte es grisáceo.

¿Se han ajustado correctamente [Color] y [Tinte]? 48

¿Se ha ajustado correctamente el dispositivo que está conectado en el proyector?

¿Está averiado el cable RGB? — La imagen está oscura.

¿Se han ajustado correctamente [Contraste] y [Brillo]? 48

¿Se ha ajustado correctamente [Selección de imagen]? 47

¿Se ha ajustado [Selección de lámpara] en [2 Lámparas]? 58

¿Se ha ajustado [Alim. lámpara] en el modo ecológico? 58

¿Es tiempo de sustituir la lámpara? 83 El mando a distancia no funciona.

¿Se han agotado las baterías? —

¿Se han insertado las baterías en la dirección correcta? 21

¿Se ha ajustado el interruptor del mando a distancia <ON>/<OFF> en <ON>?

¿Existen obstrucciones entre el mando a distancia y el sensor del mando a distancia del proyector?

¿Se está excediendo el rango de operación efectivo del mando a distancia?

¿Existen otras formas de luz, tales como las luces uorescentes, que afectan la proyección?

¿Está conectado el cable del mando a distancia en el proyector o en el mando a distancia?

¿Está bloqueada la operación del mando a distancia con [Protección] en el menú [Ajuste]?

¿Se ha ajustado correctamente [Sensor control remoto] en el menú [Ajuste]?

¿Se ha cambiado el número del mando a distancia? 21, 65Solución de problemas

Mantenimiento Manual del usuario LX1750 020-000638-01 Rev.1 (11-2013) Problema Puntos que se deben vericar página Los botones de control del proyector no funcionan.

¿Está bloqueada la operación del proyector con [Protección] en el menú [Ajuste]?

No se visualiza la imagen correcta.

¿Se ha seleccionado correctamente [Entrada]? 42

¿Se ha ajustado correctamente [Ajuste de imagen]? 48

¿Se ha seleccionado correctamente [Pantalla]? 53

¿Se encuentra en su máxima posición el desplazamiento del objetivo? 33

¿Existe algún problema con la cinta de video o con otras fuentes de video?

¿Está recibiendo el proyector señales incompatibles? 97 No se visualiza la imagen del ordenador.

¿Está demasiado largo el cable? (Utilice un cable que sea de 10 m de longitud o menos).

¿Se ha seleccionado correctamente [Entrada]? 42

¿Se ha ajustado correctamente [Ajuste de PC]? 44

¿Se ha ajustado correctamente la salida de video externa del ordenador portátil? (Ejemplo: Los ajustes de salida externa podrían cambiar pulsando las teclas Fn + F3 o Fn + F10. Consulte el manual de usuario proporcionado con su ordenador, ya que el método diere dependiendo del tipo de ordenador).

¿Está recibiendo el proyector señales incompatibles? 97

¿Se ha seleccionado una señal incompatible con [Sistema]? 43 No hay imágenes de dispositivos compatibles HDMI, o la imagen está distorsionada.

¿Está conectado rmemente el cable HDMI? 24, 25

Apague/encienda la alimentación del proyector y los dispositivos conectados.

¿Se ha conectado una señal incompatible? 99 La alimentación se apaga por sí misma.

¿Se ha ajustado [Desconectar] con [Modo bajo consumo] en el menú [Ajuste]?

¿Se ha usado el proyector sin sustituir el ltro de aire o al realizar [Ajuste del contador de ltro] después de visualizar en la parte superior derecha de la pantalla?

La función de obturador no funciona.

¿Se ha ajustado correctamente [Protección] en [Shutter] el menú [Ajuste]?

Si persisten los problemas incluso después de vericar los puntos anteriores, consulte a su distribuidor.

Consulte a su distribuidor si ha olvidado la contraseña del logotipo o la contraseña.Información técnica

ApéndiceManual del usuario LX1750020-000638-01 Rev.1 (11-2013) Información técnica Ajuste de pantallas de las imágenes de pantalla múltiple [Edge blending] y [Correspondencia de color] permite que las imágenes de múltiples proyectores estén superpuestas sin ningún problema.

1) Verique que los ajustes de [Pantalla] y [Ajuste de imagen] de cada proyector sean

2) Proyecte las imágenes de cada proyector que desea superponer.

A continuación se muestra un ejemplo la forma en la cual puede superponer las imágenes del proyector A y B. PantallaImagen AProyector A Proyector BImagen B

3) Seleccione [Edge blending] en el menú [Ajuste] y visualice la pantalla de ajustes.

4) Seleccione [Edge blending] para activarlo [On], y después pulse [Empezar] y

[Anchura] para ajustar la posición de superposición y la cantidad que se va a superponer (anchura de combinación) de las imágenes de los proyectores A y B respectivamente.

Los siguientes valores son un ejemplo.

Ajuste [Anchura] en el mismo valor para todos los proyectores que se van a superponer.Proyector A: Ajuste [Derecho] en [Anchura] hasta 100Línea (rojo): Se mueve con el valor [Anchura]Marco (verde): Imagen proyectadaÁreas superpuestas (mostradas con sombras)Marco (verde): Imagen proyectadaProyector B: Ajuste [Izquierdo] en [Anchura] hasta 100 Salir Edge blending On

Todos Izquierdo Derecho Arriba Abajo Nivel de negro Carta de ajuste Apagar Menú Empezar Anchura Empezar Anchura Empezar Anchura Empezar Anchura Todos Reset Anterior SiguientePosiciónAnterior Salir Edge blending On

Todos Izquierdo Derecho Arriba Abajo Nivel de negro Carta de ajuste Apagar Menú Empezar Anchura Empezar Anchura Empezar Anchura Empezar Anchura Todos Reset Anterior SiguientePosiciónAnterior

5) Cuando se requiera, ajuste [Enfocar] y [Zoom]para la posición de imagen de cada

proyector.Información técnica

La línea roja cambiará a color amarillo si se superpone correctamente.Línea (amarillo)Marco (verde): Imagen proyectadaSalirEdge blending On TodosIzquierdoDerechoArribaAbajoNivel de negroCarta de ajusteApagar MenúEmpezarAnchuraEmpezarAnchuraEmpezarAnchuraEmpezarAnchuraTodosReset AnteriorSiguientePosiciónAnterior SalirEdge blending On TodosIzquierdoDerechoArribaAbajoNivel de negroCarta de ajusteApagar MenúEmpezarAnchuraEmpezarAnchuraEmpezarAnchuraEmpezarAnchuraTodosReset AnteriorSiguientePosiciónAnterior

7) Ajuste [Carta de ajuste] en [On] para visualizar un patrón de prueba de blancos del

Las áreas superpuestas serán visualizadas de forma más brillante que otras áreas.

8) Ajuste [Nivel de negro] de tal modo que no exista diferencia entre las áreas

superpuestas y el resto de las áreas.

Para ajustar las áreas superpuestas, se recomienda realizar el ajuste del valor [Contraste] en el menú [Ajuste de imagen]. Si los colores del lado izquierdo y derecho no coinciden, proceda con el siguiente paso.

9) Seleccione [Correspondencia de color] en el menú [Ajuste] y visualice la pantalla de

10) Haga que coincida el color con [On] y ajuste [Rojo]/[Verde]/[Azul]/[Blanco].

11) Seleccione [Correspondencia de color avanzado] si se requieren ajustes más

detallados, y visualice la pantalla de ajustes.

12) Haga que coincida el color avanzado con [On] y ajuste cada color con [Objetivo].

Ajuste el valor de [Objetivo] de tal modo que se encuentre dentro del rango del valor [Medidas].Correspondencia de color avanzadoMedidasObjetivoAuto test patternApagar MenúPor defectoCarta de ajusteMemorizado Reset AnteriorInformacion Off Rojo Verde Azul Rojo Verde Azul Cyan MagentaAmarilloBlancoBlancoSalir Anterior SiguientePosición Ejemplo) Valor para “[Rojo], x”“[Medidas]=0,674”, de tal modo que [Objetivo] esté ajustado en el valor más pequeño de “0,650”.

13) Si los colores no coinciden aun después de ajustar [Objetivo], utilice un colorímetro

para medir las coordenadas de cromaticidad y la luminancia y así realizar ajustes más precisos.Información técnica

Ajuste de colores con un colorímetro

1) Ajuste [Correspondencia de color avanzado] en [On].

2) Seleccione [Carta de ajuste] y pulse el botón <SELECT>.

Muestra la pantalla de selección de patrón de prueba.

Se visualiza el patrón de prueba. MedidasCarta de ajusteSalirObjetivo Rojo Verde Azul Rojo Verde Azul Cyan MagentaAmarilloBlanco

4) Mida las coordenadas de cromaticidad (x, y) y de luminancia (Lx) usando el

5) Seleccione [Salir] y pulse el botón <SELECT>.

Regrese a la pantalla de ajuste avanzado de coincidencia de color.

6) Ingrese el valor obtenido en el paso 4).

7) Calcule el valor “L” de la siguiente fórmula e ingrese el valor.

Ejemplo) Calculo de “L” para el valor de rojo medido. Luminancia (Lx) de rojo Luminancia de rojo + luminancia de verde + luminancia de azul (Lx)

8) Ajuste nuevamente el valor de [Objetivo].

9) Seleccione [Memorizado] para registrar el valor ajustado.

Cuando sea requerido, ajuste otros proyectores del mismo modo.Información técnica

Apéndice Manual del usuario LX1750 020-000638-01 Rev.1 (11-2013) Etiqueta de noticación de registro de contraseña Aplique la etiqueta suministrada en el proyector en un lugar visible cuando la contraseña esté registrada y sea válida.Información técnica

Apéndice Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Terminal serial Los terminales de conexión <SERIAL PORT IN>/<SERIAL PORT OUT> del proyector se encuentran en conformidad con RS-232C de tal modo que el proyector se pueda conectar y controlar desde un ordenador.

Conexión <Conexión de terminales en el proyector>OrdenadorD-Sub 9-pins (macho)D-Sub 9-pines (hembra)Cable de transmisión

Asignaciones de pines y nombres de señal D-Sub 9-pines (macho) Vista externa No. de Pin Nombre de señal Detalles (1) (5) (6) (9) (1) — NC (2) RXD Datos recibidos (3) TXD Datos transmitidos (4) — NC (5) GND Tierra (6)

(9) —Información técnica

ApéndiceManual del usuario LX1750020-000638-01 Rev.1 (11-2013) Interfaz de control serial Este proyector cuenta con una función para controlar y monitorear las operaciones del proyector usando elpuerto serial RS-232C.

1) Conecte un cable serial cruzado RS-232C al SERIAL PORT IN del proyector y al

2) Revise las siguientes especicaciones de comunicación.

Tasa de baudios : 9600 / 19200 bpsControl de paridad : ningunoBit de parada : 1Control de ujo : noneBit de datos : 8

3) Introduzca un comando de ejecución de una función y pulse la tecla Enter.

Ejemplo) Para seleccionar el puerto INPUT 2, introduzca “C06” [CR]. Nota

La tasa de baudios por defecto se ajusta a 19200 bps. Si ocurre un error en la comunicación, cambie el puerto serial y la velocidad de la comunicación (tasa de baudios).

Ingrese caracteres en mayúscula ASCII de 64 bytes y caracteres de 1 byte.

Comandos de ejecución de funciones FormatoEl comando se envía desde el PC al proyector con el formato indicado a continuación;“C” [Comando] [CR]Comando: dos caracteres (consulte la tabla de comandos a continuación.) El proyector decodica el comando y devuelve el “ACK” con el formato indicado a continuación;[ACK] [CR] Cuando el proyector no puede decodicar el comando, éste vuelve con el formato indicado a continuación;“?” [CR]Comando Función Comando FunciónC00 Enciende el proyector C3D Puntero hacia abajo C01 Apaga el proyector(inmediatamente apagado)C3F EnterC05 Selecciona Entrada 1 C46 BAJAR ZoomC06 Selecciona Entrada 2 C47 AUMENTAR ZoomC07 Selecciona Entrada 3 C4A BAJAR enfoqueC08 Selecciona Entrada 4 C4B SUBIR enfoque C0D Apagado de vídeo activado C5D Desplazamiento de la lente ARRIBA C0E Apagado de vídeo desactivado C5E Desplazamiento de la lente ABAJO C0F Tamaño normal de la pantalla C5FDesplazamiento de la lente IZQUIERDAC10 Tamaño completo de la pantalla C60Desplazamiento de la lente DERECHAC1C Menú activado C89 Ajuste automático de PC C1D Menú desactivado C8E Keystone ARRIBA C3A Puntero a la derecha C8F Keystone ABAJO C3B Puntero a la izquierda C90 Keystone DERECHAC3C Puntero hacia arriba C91 Keystone IZQUIERDAInformación técnica

Comando de lectura de estado FormatoEl comando se envía desde el PC al proyector con el formato indicado a continuación;“CR” [Comando] [CR]Comando: un carácter (consulte la tabla de comandos a continuación.)El proyector decodica el comando y devuelve la 'Cadena de caracteres' con el formato indicado a continuación;Comando FunciónValor de retornoEstado del proyectorCR0 Lectura de estado00 Conexión de la alimentación80 Modo de espera40 Cuenta regresiva20 Enfriamiento10 Mal funcionamiento de la alimentación28 Enfriamiento con anomalía de temperatura24 Enfriamiento en el modo de bajo consumo Modo de administración de alimentación después de enfriamiento Enfriamiento después de apagado el proyector cuando las lámparas tan agotadas. Modo de espera después del enfriamiento cuando las lámparas están agotadas. Modo de espera después del enfriamiento cuando hay anomalías en la temperatura. Enfriándose cuando se apaga el proyector mediante la función Control de Shutter. En modo de espera después de enfriarse mediante la función Control de Shutter. CR6 Lectura de temperatura%1 %2%1 = Temperatura en el Sensor 1 (˚C)%2 = Temperatura en el Sensor 2 (˚C)(ex.) %1 = 12.3 (˚C), %2 = 23.4 (˚C) El proyector indica “ 12.3 23.4”.( Para cada sensor, se exhiben dos dígitos y los números de décimo lugar con un espacio entre cada temperatura.)? Falla de la comunicaciónLas tablas en la página 93 exhibe la lista de comandos típicos para controlar el proyector. Por favor consulte a su concesionario local para obtener más información de otros comandos.Información técnica

Apéndice Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Otros terminales

Asignaciones de pin y nombres de señal de terminal <S-VIDEO IN> Vista externa No. de Pin Nombre de señal (1)(2) (3)(4) (1) GND (señal de luminancia) (2) GND (señal de color) (3) Señal de luminancia (4) Señal de color

Asignaciones de pin y nombres de señal del terminal <ANALOG IN> Vista externa No. de Pin Nombre de señal (4) no se usa. (5) a (8), (10) y (11)son terminales GND (tierra). (10) (6) (11)(15) (1)(5) (1)

Asignaciones de pin y nombres de señal del terminal <HDMI IN> Vista externa No. de Pin Nombre de señal No. de Pin Nombre de señal (1) Datos T.M.D.S 2 + (11) Reloj T.M.D.S protección Pines de números impares entre (1) y (19) (2) T.M.D.S data 2 protección (12) Reloj T.M.D.S - (3) T.M.D.S data 2 - (13) CEC (2)(18) (1)(19) (4) Datos T.M.D.S 1 + (14) — (5) Datos T.M.D.S 1 protección (15) SCL (6) Datos T.M.D.S 1 - (16) SDA (7) Datos T.M.D.S 0 + (17) DDC/CEC GND Pines de números pares entre (2) y (18) (8) Datos T.M.D.S 0 protección (18) +5 V (9) Datos T.M.D.S 0 - (19) Detección de conexión en caliente (10) Reloj T.M.D.S +Información técnica

Asignaciones de pin y nombres de señal del terminal <DIGITAL (DVI-D) IN> Vista externa No. de Pin Nombre de señal No. de Pin Nombre de señal (24)(17) (16) (9) (8)(1) (1) Datos T.M.D.S 2 - (13) – (2) Datos T.M.D.S 2 + (14) +5 V (3) Datos T.M.D.S 2/4 protección (15) GND (4) – (16) Detección de conexión en caliente (5) – (17) Datos T.M.D.S 0 - (6) Reloj DDC (18) Datos T.M.D.S 0 + (7) Datos DDC (19) Datos T.M.D.S 0/5 protección (8) – (20) – (9) Datos T.M.D.S 1 - (21) – (10) Datos T.M.D.S 1 + (22) Campo de reloj protección (11) Datos T.M.D.S 1/3 protección (23) Reloj T.M.D.S + (12) – (24) Reloj T.M.D.S -Información técnica

Apéndice Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Lista de señales compatibles La siguiente tabla especica los tipos de señales compatibles con el proyector.

Apéndice Manual del usuario LX1750 020-000638-01 Rev.1 (11-2013) Modo de visualización Resolución

El número de puntos de visualización es de 1 024 x 768.

Una señal con una diferente resolución será proyectada después de convertir la resolución para que coincida con la visualización del proyector.

Cuando se conecten señales entrelazadas, podría existir un parpadeo en la imagen proyectada.

El proyector no es compatible con señales que cuenten con una frecuencia de reloj de puntos de 230 MHz o superior.Especicaciones

Apéndice Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Especicaciones La siguiente tabla describe las especicaciones del proyector.Núm. de modelo LX1750Suministro de alimentación CA 200 V - 240 V 50 Hz/60 HzConsumo de alimentación200 V - 240 V 11 A 1 850 WCuando se ajuste [Alim. lámpara] en el menú [Ajuste] en el modo ecológico: 1 450 WModo en espera: 18 WPanel LCDTamaño 4,57 cm (1,8") (relación de aspecto 4:3)Sistema de visualizaciónTres paneles LCD transparentes (RGB)Sistema de controlSistema de matriz activa TFT de polisilicioNúmero de píxeles786 432 píxeles (1 024 x 768puntos) x 3 panelesLámpara luminosa Lámpara NSHA UHM de 380 W x 4Emisión de luz16 000 lm (ANSI) (cuando [Selección de lámpara] esté establecido en [4 Lámparas] y [Alim. lámpara] en estándar)Señales de imagen que se pueden proyectarConsulte “Lista de señales compatibles” ( página 97).Sistema de color Seis estándares (NTSC/NTSC4.43/PAL/PAL-N/PAL-M/SECAM)Tamaño de pantalla 1,02 m (40") – 15,24 m (600")Relación de aspecto de pantalla 4:3Método de proyección Consulte “Método de proyección” ( página 22). Relación de contraste 2 500:1 (al ajustar [Alim. lámpara] en automático, y [Color avanzado]en [Auto]) TerminalesINPUT 1Terminal de entrada DVI-D1 juego, DVI-D24 pSeñal digital TMDS (Transition Minimized Differential Signaling)Terminal de entrada HDMI1 juego, HDMI19 pines (en conformidad con HDCP, Deep color)Terminal de entrada de ordenador1 juego (D-sub 15 pines (hembra))Señal RGB 0,7 V [p-p] 75 Ω (G-SYNC: 1,0 V [p-p] 75 Ω)Compatible con HD/SYNC impedancia alta TTL, polaridad positiva/negativa automáticaCompatible con VD, impedancia alta TTL, polaridad positiva/negativa automáticaINPUT 2Terminal de entrada RGB analógica1 juego (BNC 5 p)Señal RGB 0,7 V [p-p] 75 Ω (G-SYNC: 1,0 V [p-p] 75 Ω)Compatible con HD/SYNCimpedancia alta TTL, polaridad positiva/negativa automáticaSeñal VIDEO 1,0 V [p-p] 75 Ω sincronización negativaSeñal Y P

Y: 1,0 V [p-p] sincronización negativa, P

: 0,7 V [p-p]75 ΩTerminal de entrada S-VIDEO1 juego, en conformidad con la señal Mini DIN 4 p Y 1,0 V [p-p], C 0,286 V [p-p] 75 Ω S1 Terminal de entrada serial D-Sub9 p 1 juego, control de ordenador compatible con RS-232C Terminal de salida serial D-Sub9 p 1 juegoTerminal USB (usado por el personal de servicio)Conector USB (1 juego, serie B)Mando a distancia alámbricoMini clavijaTerminal LAN1 juego, RJ-45 para la conexión en red, 10Base-T/100Base-TXLongitud del cable de alimentación 3,0 m (118-1/8")Especicaciones

Apéndice Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Núm. de modelo LX1750 Gabinete externo Plástico moldeado Dimensiones Anchura: 650 mm (25-5/8") Altura: 349 mm (13-3/4") (pies completamente retraídos) Profundidad: 815 mm (32-1/8") (pies completamente retraídos, no incluida la lente) Peso Aprox. 46,5 kg (102,5 lbs.) Entorno de operación Temperatura de entorno de operación

: 5°C (41°F) a 40°C (104°F) Humedad de entorno de operación: 20% a 80% (sin condensación) Mando a distancia Suministro de alimentación CC 3 V (Batería AAA/R03/LR03 x 2) Rango de operación Aprox. 5 m (196-7/8") (en 30º en cada dirección) Peso 102 g (3,6 ozs.) (incluidas las baterías) Dimensiones Anchura: 48 mm (1-7/8") Altura: 27 mm (1-1/8") Profundidad: 145 mm (5-3/4") *1: La temperatura del entorno de operación podría diferir dependiendo del tipo de ltro de aire utilizado al usar el proyector a alturas elevadas.

Los números de producto de los accesorios y los componentes vendidos por separado están sujetos a cambio sin previo aviso.Dimensiones

• Las dimensiones reales podrían diferir dependiendo del producto.Protecciones de soporte de montaje en techo

Apéndice Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Protecciones de soporte de montaje en techo

El trabajo de instalación del soporte de montaje en techo debe ser realizado por un técnico cualicado.

Christie no se hace responsable por cualquier daño que pudiera sufrir el proyector ocasionado por el uso de un soporte de montaje en techo no fabricado por Christie o por haber elegido incorrectamente el sitio de instalación, aun cuando se encuentre vigente el periodo de garantía del proyector.

Un soporte de montaje en techo debe ser desinstalado a la brevedad con ayuda de un técnico cualicado.

Utilice un desatornillador de par de torsión o un destornillador de par de torsión hexagonal cuando apriete los tornillos, y apriételos a un par de torsión especicado. No utilice herramientas tales como desatornilladores eléctricos o de impacto.

Para más detalles, lea el manual de instalación incluido con el soporte de montaje en techo.

Los números de producto de los accesorios y los componentes vendidos por separado están sujetos a cambio sin previo aviso. Orificios de tornillo para los pies ajustablesVista inferior(para uso con el soporte de montaje en el techo)Diámetro del tornillo: M10Profundidad: 40 mmOrificios de tornillo para el soporte de montaje en el techoDiámetro del tornillo: M8Profundidad: 32 mmPar de torsión de tornilloM10: 20 ± 1 N·mM8: 10 ± 0,5 N·mNotas sobre la instalación de la lente

Apéndice Manual del usuario LX1750020-000638-01 Rev.1 (11-2013)El personal técnico o el personal de servicio deben colocar la lente siguiendo el manual de instrucciones suministrado con la lente opcional.

Utilice las placas de protección de luz, el conjunto de la lente, el distanciador y el soporte de jación de palanca de bloqueo de lente suministrados con el proyector cuando realice la instalación. Para más detalles, consulte el manual de instrucciones suministrado con la lente opcional. Especicaciones de la lente Consulte las siguientes tablas para las especicaciones de la lente.Todas las mediciones en las siguientes tablas son aproximadas. Podrían diferir ligeramente de las mediciones reales.

Lens shift (Parte más alta)Lens shift (Parte más baja)Lens shift (Parte extrema derecha)Lens shift (Parte extrema izquierda) Notas sobre la instalación de la lenteNotas sobre la instalación de la lente

Placa de protección de luz para cada lente Se suministran tres placas de protección de luz con el proyector. Utilice la placa de protección de luz que corresponda con la lente apropiada. Consulte la siguiente tabla. Accessoire (nom du produit) Núm. de producto de lente Atención

103-130105-01, 103-129103-01*1: Utilice la placa de protección de luz 1 y la placa de protección de luz 3 conjuntamente.Notas sobre la instalación de la lente

Apéndice Manual del usuario LX1750020-000638-01 Rev.1 (11-2013) Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas Estos símbolos en los productos, embalajes y/o documentos adjuntos, signican que los aparatos eléctricos y electrónicos y las baterías no deberían ser mezclados con los desechos domésticos. Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recolección aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE. Al desechar estos aparatos y baterías correctamente, Usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos. Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos. Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional. Para usuarios empresariales en la Unión Europea Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a n de obtener mayor información. Informacion sobre la Eliminación en otros Países fuera de la Unión Europea Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación. Nota sobre el símbolo de la bateria (abajo, dos ejemplos de símbolos): Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los químicos involucrados. Información sobre cuidado medioambiental para usuarios de China Este símbolo sólo es válido en China.TQBJ0655 FRENCH Mode d’emploi Opérations sur le projecteur ✽ La lentille de projection est vendue séparément. 020-000638-01 Rev.1 (11-2013)Avis important concernant la sécurité
