用户手册 Heat Extractor Kit Christie

2.1 兼容性.... 2-1 2.2 包装箱内物品清单.... 2-1 2.3 安全警示信息 2-2 2.4 安装散热套件 2-2 2.5 维护 2-4 2.6规格 2-4

本文档为您提供安装科视散热套件（P/N：38-814008-61）。只有经科视认证的技师才可以组装、安装和维修投影机，因为他们了解高电压、紫外辐射和投影机灯泡所产生的高温可能带来的危险。

科视散热器的最小排气速率为每分钟 600 立方英尺 （CFM）；该速率是所有在列投影机的建议最小空气流速。1.82 米（6 英尺）管道可用于所有在列投影机。但是，在封闭空间内安装 Roadie 25K 投影机时，建议使用较短的 15 厘米（6 英寸）管道。如果投影机安装在封闭空间内，而且要长时间使用，请将管道接到建筑物外以确保气流通畅。如果您使用较长的管道，您必须另外安装散热器以冷却投影机。在安装第三方散热器时，请确保散热器符合 600 CFM 的最低要求。

如果您要叠放 Roadie 25K 投影机，则需要安装侧通风管道转接器（P/N：108-100101-01）。

2.1 兼容性

科视散热器与以下投影机兼容：

• Roadie 25K
• Roadie HD+30K/+35K（已安装科视散热套件（P/N：113-107109-xx）时）
• CP2000/SB/XB/ZX
• CP2220/30
• CP4220/30

2.2 包装箱内物品清单

每个科视散热套件（P/N：38-814008-61）包含以下部件：

• 1.82 米（6 英尺）或 15.24 厘米（6 英寸）排气波纹软管
• 散热器
• 3 条安全绳
• 6 个强力挂钩（钩环）
• 4 个散热器耦合器（连接到排气软管上）
• 4 个环形耦合器（连接到排气软管上）

如您的科视散热套件中缺少任何部件，请联系科视支持中心。

2.3 安全警示信息

在安装科视散热套件时，请遵循以下重要安全规则，以避免人身伤害或投影机损坏：

危险

电击危险！在维修或清洁前，请务必先关闭投影机，并切断/断开所有电源。

警告

决不要停用风门开关。在不检测气流的情况下运行投影机有可能导致投影机损坏。

注意

必须将散热器连接至最大电流为 20 A 的上游断路器。

注意

没有可维修的部件。散热器叶片无法维修。

2.4 安装散热套件

管道超过 1.82 米（6 英尺）时，请附加安装其他散热器。气流不足时，投影机将自动关机。请勿将散热器直接安装在投影机上，因为散热器的震动可能会影响到影像。

注：请确保使用适用于散热器的交流电插座。如将电源线连接至交流电插座，则需要安装最大电流为 20 A 的上游断路器。

1. 如投影机已开启，请将其关闭并至少冷却 15 分钟。
2. 断开投影机的交流电源。
3. 将管道连接到投影机上：

a. 将管道与投影机上方的排气端口对齐。 b. 旋转管道以将波纹管的管头固定在投影机的管脚上。 c. 检查：

• 管道内没有障碍物，排气软管没有扭结。
• 投影机所有通气孔内都没有障碍物。
• 风门开关能自由移动。

b. 旋转以将波纹管的管头固定在散热器的管脚上，并确保散热器栅格朝下。

1. 安装安全绳：

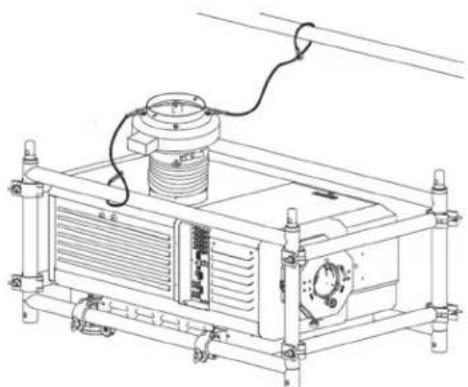

a. 如在高处安装或使用 1.82 米（6 英尺）管道安装，请连接三条安全绳；一条从散热器连接至 FredFrame 或固定投影机的支架，一条从散热器连接到管道，一条从散热器连接到支撑架。

b. 如为地面固定安装，请将安全绳的一端连接至散热器，另一端连接至启动器门锁。

1. 将散热器电源线连接至投影机或交流电插座。如将电源线连接至交流电插座，则需要安装最大电流为 20 A 的上游断路器。
2. 将投影机连接到交流电源。
3. 打开投影机。

2.5 维护

投影机盖上的通风口和排气孔为进气和排气提供了通道。决不要阻挡或覆盖这些开口。不要将投影机安装在暖气、散热器附近或者安装在封闭外壳内。为确保投影机周围有足够的气流，请在投影机左侧、右侧和后侧至少留有50厘米（19.69英寸）的空隙。

2.6 规格

重量 电源要求 气流输出			可听噪音 / 声压
12磅(5.5千克)散热器10磅(4.5千克)长管道3磅(1.5千克)短管道	230 V~ (额定)50/60 Hz 线路频率 (额定)160 W 功率消耗 (最大)1 A 额定输入电流最大 20 A 的上游断路器	600 CFM(额定)	60 dBA** 根据 ISO 3744 标准测量,即将散热器连接上所有管道,并固定在反射平面上方,然后测量散热器周围半径为 1 米范围内的平均自由场值。在实际应用中,音量可能会受具体安装方式的影响。
