MANUALE UTENTE Heat Extractor Kit Christie

5: Kit per estrattore di calore Christie

5.1 Compatibilità 5-1 5.2 Contenuto della confezione .... 5-1 5.3 Precauzioni di sicurezza 5-2 5.4 Installazione del kit per estrattore di calore....5-2 5.5 Manutenzione 5-4 5.6 Specifiche tecniche 5-4

5 Kit per estrattore di calore Christie

Questo documento fornisce informazioni e istruzioni in merito all'installazione del kit per estrattore di calore Christie (N/P: 38-814008-61). Le attività di assemblaggio, installazione e assistenza relativa al proiettore devono essere svolte esclusivamente da tecnici certificati Christie, ovvero personale a conoscenza dei rischi associati all'alta tensione, all'esposizione ai raggi UV e alle temperature elevate generate dalla lampada del proiettore.

L'estrattore di calore Christie opera a una portata minima di 17 m3/min; questo è il flusso d'aria minimo consigliato per tutti i proiettori in elenco. Il condotto da 1,82 m può essere utilizzato con tutti i proiettori elencati. Di contro, il condotto più corto da 15 cm è consigliato esclusivamente per l'uso con proiettori Roadie 25K installati in spazi ristretti. Se il proiettore è installato in uno spazio ristretto e messo in funzione per periodi di tempo prolungati, posizionare il condotto orientandolo verso l'esterno dell'edificio al fine di assicurare un flusso d'aria ottimale. Se si utilizza un condotto più lungo, è necessario installare estrattori aggiuntivi per mantenere il raffreddamento del proiettore. In caso di installazione di estrattori di terze parti, assicurarsi che sia soddisfatto il requisito minimo di 17 m3/min.

In caso di sovrapposizione di proiettori Roadie 25K, utilizzare un adattatore per il condotto di ventilazione laterale (N/P: 108-100101-01).

5.1 Compatibilità

L'estrattore di calore Christie è compatibile con i seguenti proiettori:

• Roadie 25K
• Roadie HD+30K/+35K (con kit di scarico Christie (N/P: 113-107109-xx) installato) • CP2000/SB/XB/ZX • CP2220/30 • CP4220/30

5.2 Contenuto della confezione

Ogni kit per estrattore di calore Christie (N/P: 38-814008-61) include questi componenti:

• Tubo corrugato di scarico da 1,82 m O 15,24 cm • Estrattore • Cavi di sicurezza a 3 fili • 6 moschettoni (ganci a carabina)
• 4 accoppiatori per estrattore (collegati al tubo di scarico)
• 4 accoppiatori ad anello (collegati al tubo di scarico)

In caso di componenti mancanti nel kit per estrattore di calore Christie, contattare il supporto di Christie.

5.3 Precauzioni di sicurezza

Durante l'installazione del kit per estrattore di calore Christie, osservare queste importanti norme di sicurezza per evitare lesioni personali o danni al proiettore:

PERICOLO SCOSSA ELETTRICA. Prima di effettuare interventi di pulizia o assistenza, assicurarsi di spegnere il proiettore e di scollegare/rimuovere tutte le fonti di alimentazione collegate allo stesso.

AVVERTENZA Non disattivare mai l'interruttore della ventola. La messa in funzione del proiettore senza il controllo del flusso d'aria può provocare danni all'unità.

ATTENZIONE L'estrattore deve essere collegato a un interruttore a monte da massimo 20 A.

ATTENZIONE Non sono presenti parti utilizzabili per scopi di manutenzione o riparazione. Questa limitazione è pertinente anche alle pale dell'estrattore.

5.4 Installazione del kit per estrattore di calore

Installare estrattori aggiuntivi se il condotto supera una lunghezza di 1,82 m. In caso di flusso d'aria insufficiente, il proiettore si spegne. Evitare di montare l'estrattore direttamente sul proiettore, dal momento che la vibrazione dell'estrattore potrebbe pregiudicare la qualità di trasmissione dell'immagine.

NOTA: assicurarsi di disporre di una presa di corrente CA da utilizzare con l'estrattore. Se il cavo di alimentazione è collegato alla presa CA, è necessario disporre di un interruttore a monte da massimo 20 A.

1. Se acceso, il proiettore deve essere spento per almeno 15 minuti al fine di consentire il raffreddamento.
2. Scollegare il proiettore dall'alimentazione CA.
3. Collegare il condotto al proiettore:

a. Allineare il condotto all'apertura di scarico superiore del proiettore. b. Ruotare il condotto per bloccare le linguette sui perni del proiettore. c. Verificare che siano valide le seguenti condizioni:

• Il condotto non è ostruito e il tubo di scarico non è sottoposto a torsione.
• Tutte le prese d'aria del proiettore non sono ostruite.
• L'interruttore della ventola non è bloccato.

1. Installare l'estrattore:

a. Collegare il condotto all'estrattore.

b. Ruotare per bloccare le linguette sui perni dell'estrattore, quindi verificare che la griglia dell'estrattore sia rivolta verso il basso.

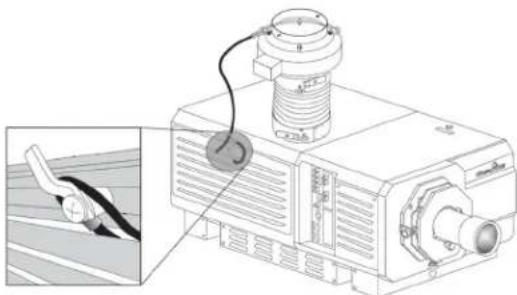

1. Installare i cavi di sicurezza:

a. In caso di installazioni elevate o di utilizzo del condotto da 1,82 m, collegare i tre cavi di sicurezza come segue: dall'estrattore al FredFrame o alla struttura di alloggiamento del proiettore; dall'estrattore al condotto e dall'estrattore alla struttura di supporto.

b. Per installazioni con montaggio a pavimento, collegare un'estremità del cavo di sicurezza all'estrattore e l'altra alla serratura del portello del dispositivo di accensione.

1. Collegare il cavo di alimentazione dell'estrattore al proiettore o a una presa CA. Se il cavo di alimentazione è collegato alla presa CA, è necessario disporre di un interruttore a monte da massimo 20 A.
2. Collegare il proiettore all'alimentazione CA.
3. Accendere il proiettore.

5.5 Manutenzione

Le aperture e le feritoie di ventilazione nel proiettore consentono la ventilazione e servono sia per l'aspirazione che per lo scarico dell'aria. Non bloccare né coprire queste aperture. Non installare il proiettore vicino a un radiatore, un'altra fonte di calore o all'interno di uno spazio chiuso. Per garantire un flusso d'aria adeguato attorno al proiettore, lasciare uno spazio libero di almeno 50 cm sui lati sinistro, destro e posteriore del proiettore stesso.

5.6 Specifiche tecniche

Peso Requisiti di alimentazione		Uscita flusso d'aria	Rumore udibile/Pressione sonora
5,5 kg per estrattore4,5 kg per condotto lungo1,5 kg per condotto corto	Ca. 230 V (nominale)Frequenza di linea nominale: 50/60 HzConsumo energetico massimo: 160 WCorrente nominale di ingresso: 1 AInterruttore a monte: max. 20 A	17 m3/min (nominale)	60 dBA**Conforme allo standard ISO 3744, in accordo al quale si misurano valori di campo libero medi nel raggio di 1 m intorno all'estra ttore completamente collegato e posizionato su un piano riflettente. In fase di utilizzo, il livello acustico è influenzato dalle specifiche di installazione.
