Videobar VB1 - 视频会议系统 BOSE - 免费用户手册

用户手册 Videobar VB1 BOSE

请阅读并保留所有安全、安全性和使用说明。

重要安全说明

有关 Bose Videobar VB1 音视频一体机（包括配件和更换零件）的更多信息，请访问 worldwide.Bose.com/supportVB1 或联系 Bose 客户服务团队。

1. 请阅读这些说明。
2. 请保留这些说明。
3. 请注意所有警告。
4. 请遵守所有说明。
5. 请勿在近水区域使用本设备。
6. 只能使用干布进行清洁。
   7.请勿堵塞任何通风口。请按照制造商的说明进行安装
7. 请勿安装在任何热源旁，例如暖气片、热调节装置、火炉或可产生热量的其他设备（包括功率放大器）。
8. 防止踩踏或挤压电源线，尤其是插头、电源插座以及设备上的出口位置。
9. 只能使用制造商指定的附件/配件。
   11.只能使用制造商指定的或随本设备一起销售的推车、支架、三角架、托架或工作台。如果使用推车，则在移动推车/设备时应格外小心，以免因倾倒而造成伤害。
10. 在雷雨天气或长时间不用时，请拔下本设备的插头。
11. 任何维修事宜均请向专业人员咨询。如果设备有任何损坏（例如电源线或插头受损、液体溅入或物体落入设备内、设备受淋或受潮、不能正常工作或跌落），均需进行维修。

警告/小心

此符号表示产品外壳内存在未绝缘的危险电压，可能会造成触电危险。

此符号表示本指南中的重要操作和维护说明。

包含小部件，可能导致窒息危险。不适合3岁以下的儿童使用。

本产品含有磁性材料。有关这是否会影响到您的植入式医疗器械，请咨询您的医生。

仅可在海拔低于2000米的地区使用。

所有 Bose 产品的安装都必须遵守当地、州、联邦和行业规范。安装人员有责任确保扬声器和安装系统的安装都符合适用的法规，包括当地的建筑法规和规定。安装本产品前，请咨询拥有司法权的当地监管机构。

放置产品时，确保其不会堵塞您显示屏上的通风口。请参阅您显示屏的用户指南，并按照制造商的说明进行安装。

未经授权切勿改装本产品。

若需要替换电池，仅可使用AAA/LR03碱性电池。

如果处理不当，电池可能导致着火或化学灼伤。请勿对其进行充电、拆解、加热或焚烧。

请勿让儿童接触电池。

如果电池漏液，请避免让液体与皮肤或眼睛接触。如果接触到了液体，请咨询医生。

请勿将含有电池的产品置于过热区域（例如避免阳光直射并远离火源等）。

只能使用随附硬件安装本产品。

仅用于在以下类型的墙面上安装：墙板 ≥ 3 / 8 in(10mm)

如果不是在上述表面上安装，请联系专业安装人员。

本系统随附的互连连接线不可用于入墙式安装。请根据当地建筑法规选择正确的入墙式安装线路和连接线。

请勿将本产品安装在不结实或有潜在危险的表面，比如铺有电线或管道的地方。

请勿在汽车或船舶上使用本产品。

由于有通风需求，Bose建议不要将本产品放置在密闭空间中，比如墙洞或封闭式橱柜。

请勿将支架或产品放置或安装在任何热源旁边，比如火炉、暖气片、热调节装置或其他可产生热量的设备（包括功放）。

请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃的蜡烛）置于本产品上或本产品附近。

为降低失火或电击风险，请勿使本产品受雨淋或受潮。

本产品不得受液体淋溅或喷洒，不得将装有液体的物体（如花瓶等）置于本产品上或本产品附近。

此产品不适合在室内涉水设施区域安装或使用（包括但不限于室内游泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及室内溜冰场）。

请勿将产品安装在可能发生冷凝的位置。

请勿将本产品与逆变器配合使用。

产品仅应使用随附的电源。

如果将电源插头或设备耦合器作为断路设备，那么此类断路设备应当保持可以随时恢复工作的状态。

规范信息

尺寸（高×宽×深）： 48× 659× 102mm (1.9× 27.0× 4.0 in)

净重： 2.5kg (5.6lb)

输入额定值：24VDC--1.875A

您在安装和操作本设备时，身体应距离辐射体至少 20cm

为保持合规，应使用屏蔽连接线。

CANICES-3 (B)/NMB-3(B)

产生电噪声的产品相关信息（美国FCC合规声明）

注意：本设备已经过测试，符合FCC规则第15部分有关B类数字设备的各项限制。这些限制性规定旨在防范安装在住宅中的设备产生有害干扰。本设备会产生、使用并辐射射频能量，如果不按照说明安装和使用，则可能会对无线电通讯造成有害干扰。然而，即使按照说明安装，也不能保证在某些情况下不会发生干扰。如果本设备确实对无线电或电视接收造成有害干扰（可通过关闭和打开本设备来确定），用户可尝试采取以下一种或多种措施来纠正干扰：

调整接收天线的方向或位置。

增大木设备和功放接收机的间距。

将本设备和功放接收机的电源线插入不同线路上的插座中。

请咨询经销商或有经验的广播/电视技术人员以获得帮助。

未经 Bose Corporation 明确批准，擅自更改或修改本设备会使用户操作本设备的权利失效。

本设备符合FCC规则第15部分规定和ISEDCanadalicense-exemptRSS标准。

本设备在操作时必须满足以下两个条件：(1)本设备不能造成有害干扰；(2)本设备必须能够承受接收到的任何干扰，包括导致意外操作的干扰。

低功率射频设备管理条例

第XII条：根据“低功率射频设备管理条例”，对于认证合格的低功率射频设备，未经NCC许可，任何公司、企业或用户均不得擅自变更频率、加大发送功率或变更原设计特性及功能。

第XIV条：使用低功率射频设备时不得影响航空安全和干扰合法通信；如发现有干扰现象，应立即停用，并改善至无干扰方可继续使用。上述合法通信是指符合《电信法案》的无线电通信。

低功率射频设备必须可耐受合法通信或ISM无线电波辐射设备的干扰。

BoseCorporation特此声明，本产品严格遵守2014/53/EU指令和其他所有适用的欧盟指令要求中的基本要求和其他相关规定。您可以从以下网址找到完整的合规声明：www.Bose.com/compliance

本设备运行于5150至5250MHz时只能在室内使用，否则可能会对其他同信道移动卫星系统产生有害干扰。

欧洲：

工作频段2400至2483.5MHz：

蓝牙/Wi-Fi：最大传输功率低于20dBmEIRP。

工作频段5150至 5350MHz 和5470至 5725MHz

Wi-Fi：最大传输功率低于20dBmEIRP。

此设备在下表中列出的所有欧盟成员国中于5150至5350MHz频率范围运行时，仅限室内使用。

比利 时

丹麦

爱尔兰

英国

法国

塞浦路斯

斯诺伐克

匈牙利

奥地利

瑞典

保加利亚

德国

葡萄牙

萨尔 瓦多

克罗 地亚

拉脱 维亚

立陶 宛

马耳 他

波兰

捷克

爱沙 尼亚

芬兰

西班 牙

意大利

罗马 尼亚

卢森 堡

荷兰

塞拉 利昂

此标志表示本产品不得作为生活垃圾丢弃，必须送至相关回收部门回收利用。正确处理和回收有助于保护自然资源、人类健康和环境。想要获得更多关于此产品的处理和回收的信息，请联系当地市政当局、垃圾处理服务部门或您购买此产品的门店。

避雷池回收

请遵守当地规章适当处理电池。请勿将其焚化。

SDoc

中国危险物质限用表

有毒或有害物质或元素名称及成分
有毒或有害物质和元素
零件名称	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(CR(VI))	多溴化联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板	X00	000
金属零件	X00	000
塑料零件	000	000
扬声器	X00	000
线缆	X00	000
此表格依据SJ/T 11364的要求制定。0:表示此零件中所有均质材料所包含的此类有毒或有害物质均低于GB/T 26572中的限定要求。X:表示此零件所用全部均质材料中至少有一种包含的这种有毒或有害物质高于GB/T 26572标准的限定要求。						15

中国台湾危险物质限用表

生产日期：序列号中第八位数字表示生产年份；“1”表示2011年或2021年。

中国进口商：博士视听系统（上海）有限公司，地址：中国（上海）自由贸易试验区日樱北路353号，9号厂房C部位

欧洲进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands

墨西哥进口商：Bose de Mexico, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 Mexico, D.F.电话：[phone]

中国台湾进口商：Bose台湾分公司，台湾104台北市民生东路三段10号，9F-A1。

电话：[phone]

BoseCorporation总部：1-877-230-5639

产品电源状态表

根据能源相关产品的生态设计要求指令(2009/125/EC)，本产品符合下列规范或文件：条例(EC)1275/2008号（根据条例(EU)801/2013号修订）。

必要的电源状态信息 电源模式
待机 网络待机

在230V/50Hz输入的情况下,指定电源模式下的功耗	≤0.5W Wi-Fi、以太网、蓝牙≤2.0W
设备自动切换模式的等待时间	≤2.5小时 <20分钟
在230V/50Hz输入的情况下,若所有有线网络端口已连接且所有无线网络端口已激活,网络待机的功耗	≤2.0W <2.0W
网络端口取消连接/连接流程。取消激活所有网络将启用待机模式。	Wi-Fi: 通过恢复出厂默认设置取消连接:同时按住遥控器上的初始位置和自动取景按钮5秒钟,或者同时按住设备侧面的静音和蓝牙按钮5秒钟。通过Bose Work应用程序激活。以太网:拔出以太网线可取消连接。插入以太网线可重新连接。蓝牙:通过恢复出厂默认设置取消连接:同时按住遥控器上的初始位置和自动取景按钮5秒钟,或者同时按住装置侧面的静音和蓝牙按钮5秒钟。与蓝牙音频源配对即可连接。

外部电源技术信息

根据能源相关产品的生态设计要求指令(2009/125/EC)，本产品随附的外部电源符合下列规范或文件的要求：欧盟委员会法规(EU)2019/1782

制造商	Bose Products B.V.
工商注册号	36037901
地址	Gorslaan 60 1441 RG Purmerend The Netherlands
机型标识号	DT24V-1.8C-DC
输入电压	100 V-240 V
输入交流电频率	50 Hz/60 Hz
输出电压	24 VDC
输出电流	1.9 A
输出功率	45 W
平均工作效率	89.9%
低负载效率(10%)87.0%
空载功耗	0.07 W

许可证和法律信息

Bose和BoseWork是BoseCorporation的商标。

DisplayLink®是DisplayLinkCorp.在欧盟、美国和其他国家/地区的注册商标。

HDMI、HDMI High-Definition Multimedia Interface 和 HDMI 微标是 HDMI Licensing Administrator, Inc 的商标或注册商标。

"Android"和"Google Play"是GoogleLLC的商标。

蓝牙文字标记和徽标是由Bluetooth SIG, Inc.所拥有的注册商标，Bose Corporation根据许可规定使用上述标记。

macOS是AppleInc.的商标。

USB Type-C 和 USB-C 是 USB Implementers Forum 所拥有的注册商标，仅供基于并符合 USB Type-C* 连接线和连接器规范的产品使用。

Wi-Fi是Wi-FiAlliance®的注册商标。

所有其他商标均是其各自所有者的财产。

要查看作为 Bose Videobar VB1 音视频一体机产品组件随附的第一方软件包的许可披露：

• Bose Videobar VB1 音视频一体机：下载并打开 Bose Work 移动应用程序，轻触 Settings（设置）图标，然后点击 End User License Agreement（最终用户许可协议）。

BoseWork移动应用程序：轻触Settings（设置）图标，然后点击EndUserLicenseAgreement（最终用户许可协议）。

Bose Work Configuration 配置应用程序或 WebUI：单击 Settings（设置）图标，然后点击 End User License Agreement（最终用户许可协议）。

Bose Work Management 管理应用程序：单击菜单（=），单击 About Bose Work Management

（关于 Bose Work Management），然后单击 End User License Agreement（最终用户许可协议）。Bose 隐私政策位于 Bose 网站上。

©2021 Bose Corporation。未经事先书面许可，不得复制、修改、分发或以其他方式使用本文档的任何部分。

请填写以下内容，留作记录。

序列号和型号位于产品的背面。

序列号：

型号：

质保信息

本产品享受有限保修服务。

有关质保信息，请访问pro.Bose.com/warranty。

装箱单

目录 10

安装

一般安装准则 12

将VB1安装到桌面、搁物架、书柜 13

壁挂安装VB1 14

摄像头隐私盖 19

连接线接口 20

线缆收纳 21

软件应用程序

Bose Work Configuration 配置应用程序和 WebUI 24

Bose Work Management 管理应用程序 26

Bose Work 应用程序 ..... 26

产品详细信息

面板 27

前面板 27

侧面板 28

后面板 29

遥控器 30

指示灯条 31

操作

开始会议 34
调整摄像头 35

重置摄像头 35
调整平移和倾斜角度 35
调整缩放比 36

保存和调用预设 36

启用/禁用自动取景 37
管理音频音量 38

本地音频播放 38
会议音频 38
调整音频音量 38

管理蓝牙设备 39

将一台蓝牙设备与VB1配对 39
断开蓝牙设备与VB1的连接 39

低功耗模式 40

维护与保养

清洁VB1. 41
更换零件和配件 41
有限保修 41
序列号的位置 41
恢复出厂默认设置 42
忘记密码 42
更新软件 42

故障排除

请先尝试以下解决方案。 43

装箱单

目录
Bose Videobar VB1 音视频一体机

电源

电源线

USB Type-C® 连接线

HDMI连接线

台式支架

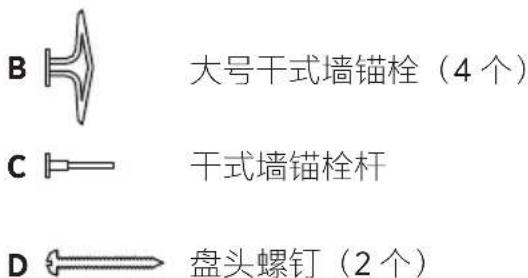

A 台式支架螺钉（2个）

壁挂支架

E 平头螺钉（2个）

G 小号干式墙锚栓（2个）

小号平头螺钉（2个）

小号干式墙锚栓

K 小号平头螺钉

遥控器

快速启动指南

AAA/LR03电池（2节）

桌面安装指南

摄像头隐私盖

壁挂安装指南

USB转接头（USB-C转USB-A）

2针Euroblock接口

安全说明指南

安装

一般安装准则

在使用中请勿将VB1躺放、侧放、倒放。

禁止在VB1上放置任何物品。

避免将VB1安装在空调通风口、加热器或散热器、风扇或其他噪音源或振动源附近。

为了避免无线干扰，应使其他无线设备与VB1保持 0.3 - 0.9m (1-3ft)的距离。将VB1放于金属柜之外并远离金属柜、其他音频/视频组件和直接热源。

确保附近有交流电源插座。

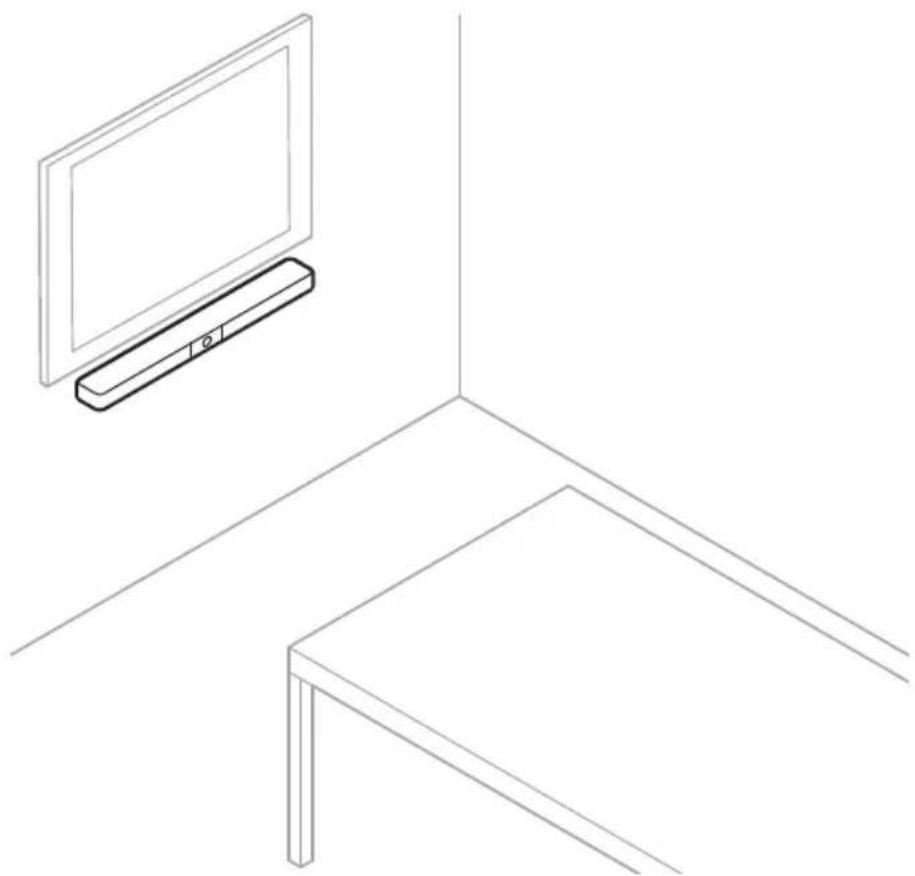

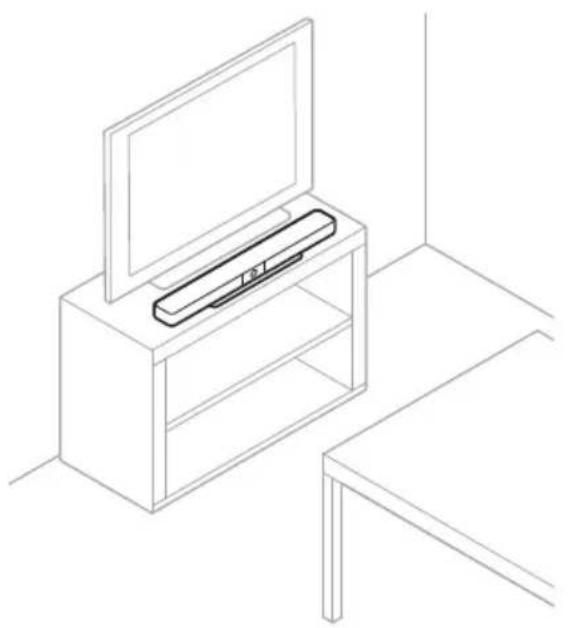

将VB1放到电视正下方（最佳）或正上方，使网罩朝向房间。

为了获得最佳音质，请勿将VB1放置于封闭式橱柜或斜放在角落。

确保所有参会者的座椅区均位于摄像头的视野(FOV)内。为确保自动取景功能正常工作，所有参会者都必须位于FOV内（请参阅启用/禁用自动取景（第37页）。

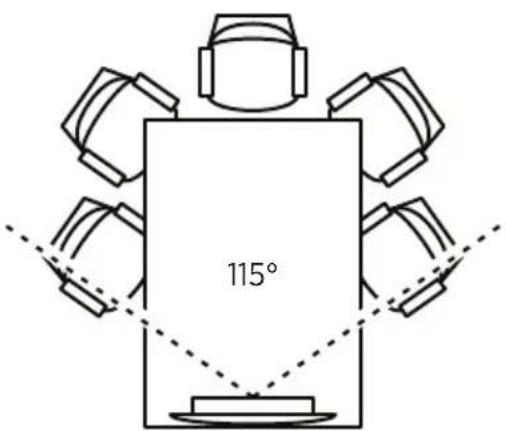

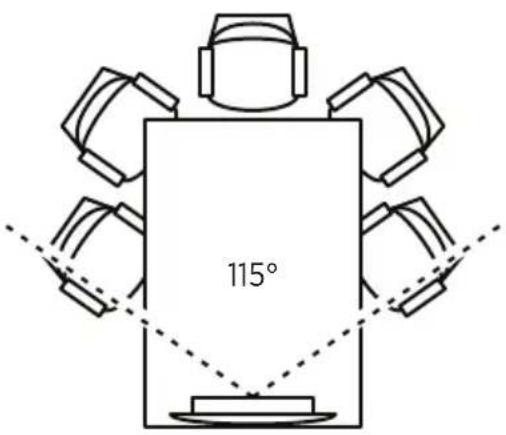

VB1摄像头的FOV为水平 115^ ，垂直 81^ 。

确保会议室在会议期间光线充足。

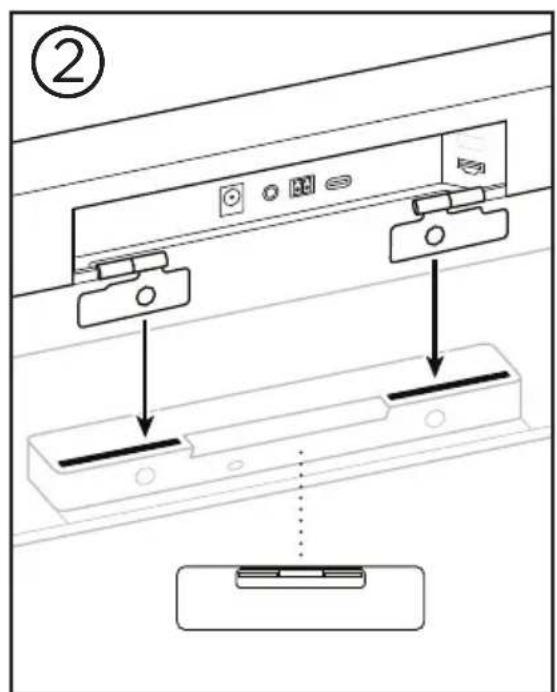

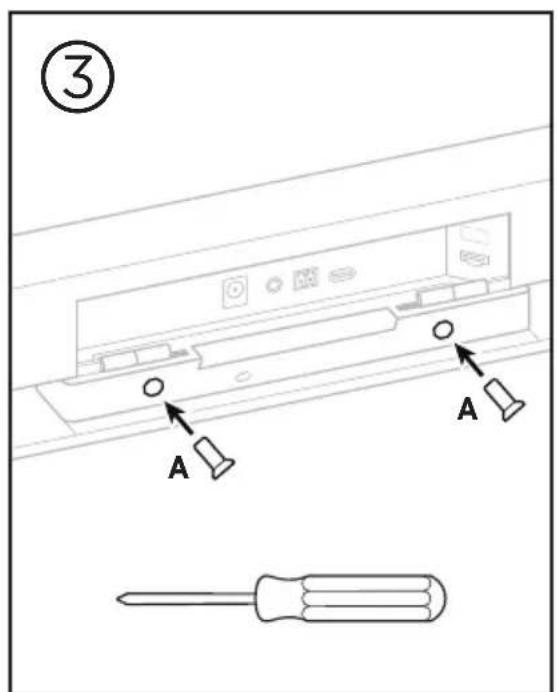

将VB1安装到桌面、搁物架、书柜

为了获得最佳性能，在桌子、搁物架、书柜等位置安装VB1时，请遵循以下建议：将VB1装在台式支架上，然后置于稳定的水平表面上。

调整VB1前部的位置，以使支撑表面在摄像头图像中不可见。确保会议室在会议期间光线充足。

壁挂安装VB1

为了获得最佳性能，在壁挂安装VB1时请遵循以下建议：

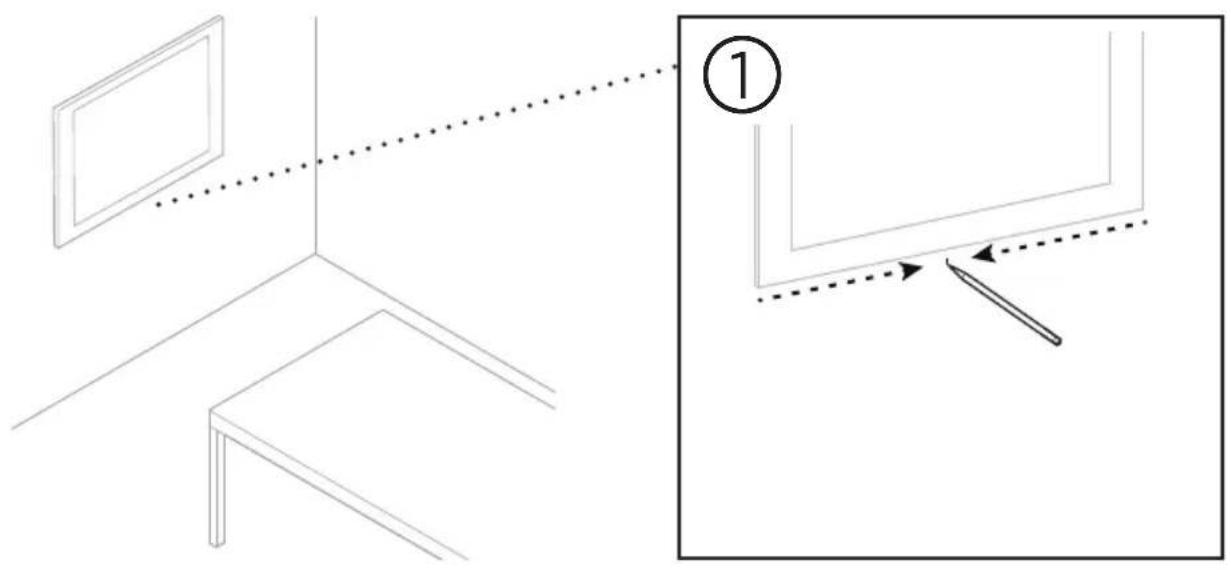

在确定壁挂支架在墙上的安装位置时，确保支架周围有足够的空间安装VB1：

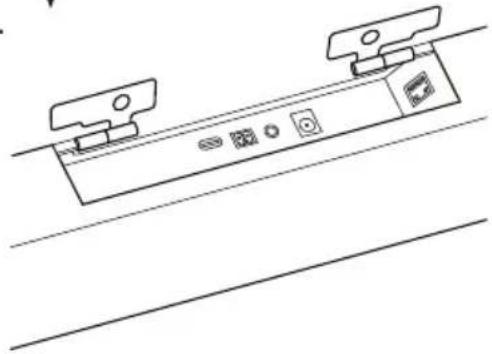

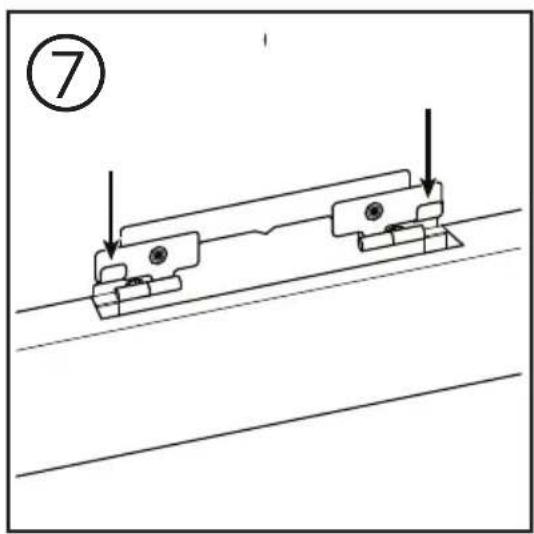

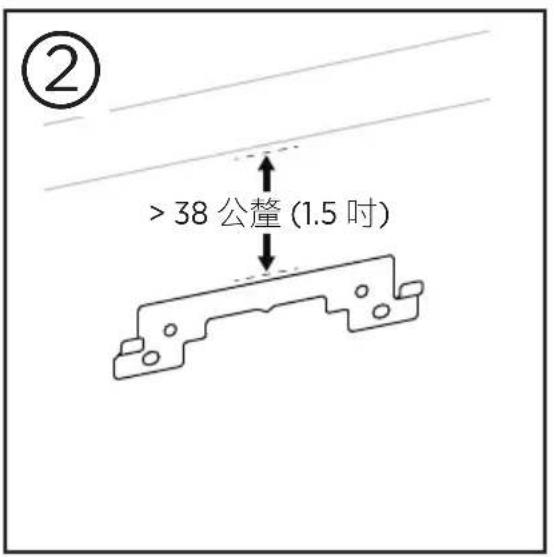

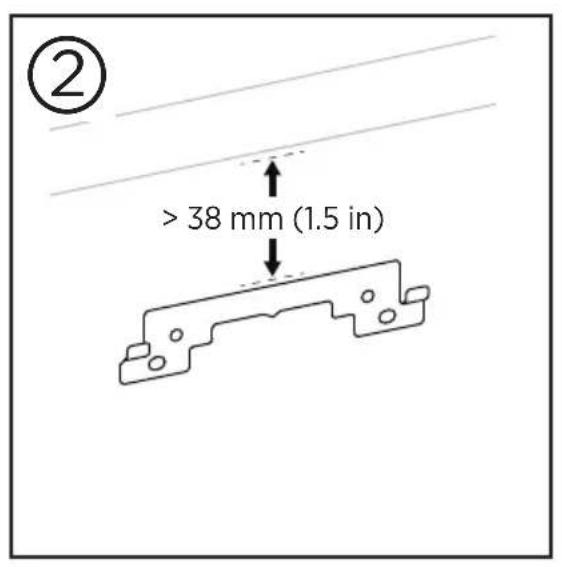

壁挂支架上方必须至少留有 3.8cm (1.5 in) 的空间，以便您能够将 VB1“挂装”到支架上（步骤7）并调整 VB1的角度，同时有足够的空间靠近 VB1背面的接口。

壁挂支架下方必须至少留有 11.4cm (4.5 in) 的空间，以便您在安装时能够垂直挂装VB1并穿入缆线和调整VB1的角度。

壁挂支架居中放置时，安装空间的宽度必须至少为 73.7cm (29.0 in)。为确保VB1侧面的发声端口有足够的空间，以及方便操纵侧面按钮，还需要为VB1留出更多的容纳空间（每侧应留有 2.5cm (1.0 in)的空间）。

只能使用随附硬件安装本产品。

注意：需要一些其他工具。

注意：继续之前，请阅读随附的重要安全说明。

(4)

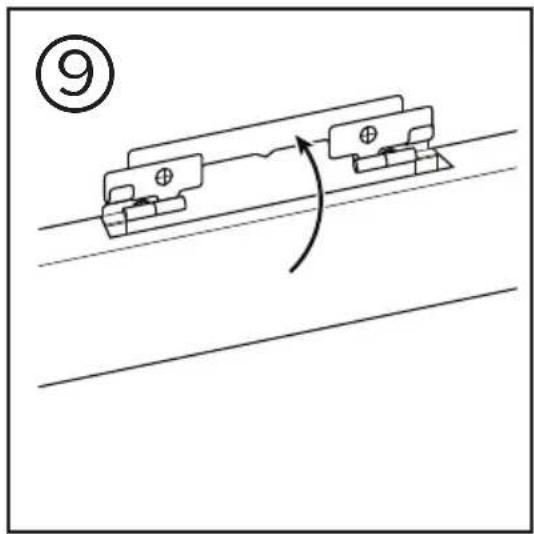

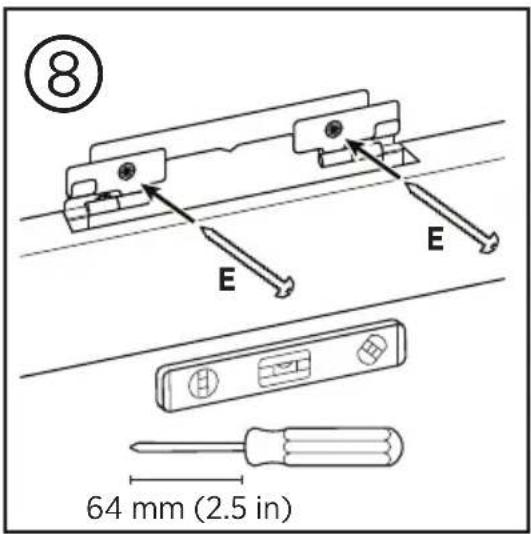

警告：

请勿将本产品安装在不结实或有潜在危险的表面，比如铺有电线或管道的地方。若有不确定，请联系专业安装人员。

随附的紧固件不适合砖石建筑表面。

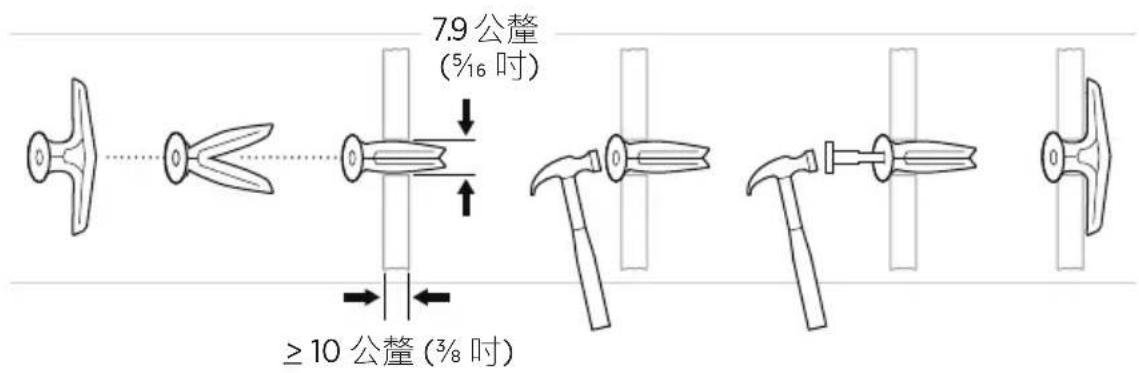

墙板

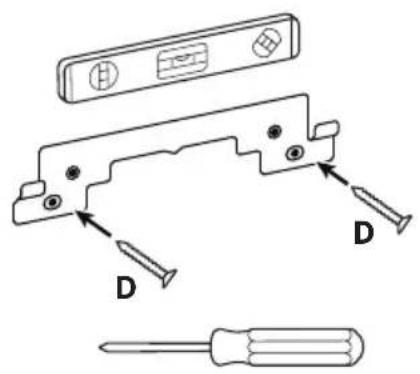

木螺柱 金属螺柱

摄像头隐私盖

随附的摄像头隐私盖可完全盖住摄像头的视野，而不会遮盖指示灯。

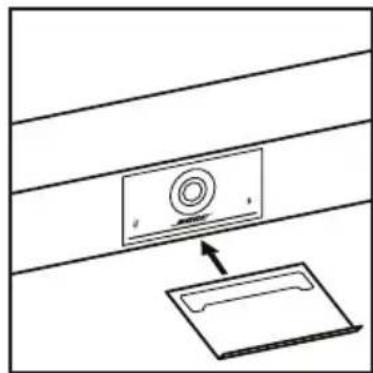

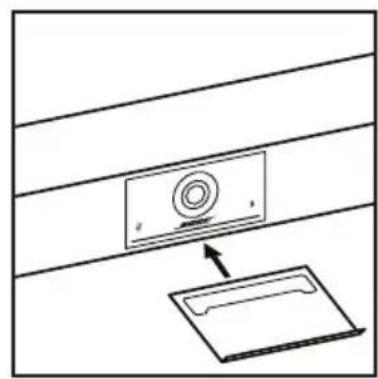

隐私盖带有磁力，装到VB1镜头上会保持不动，如图所示。为方便在不使用时易于收纳，请将隐私盖固定在镜头下面的底部表面上。

连接线接口

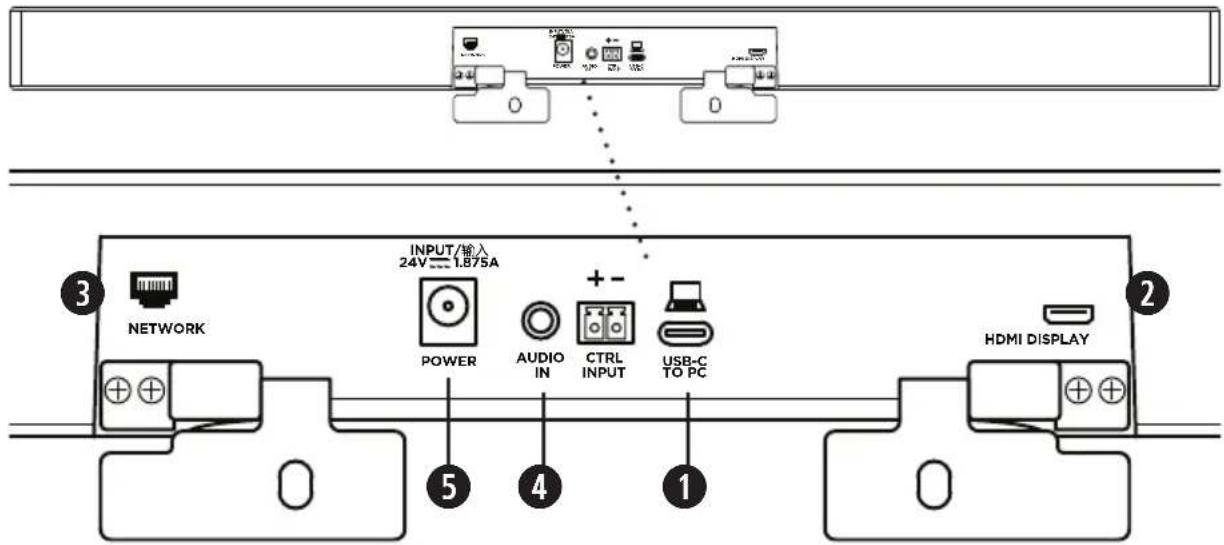

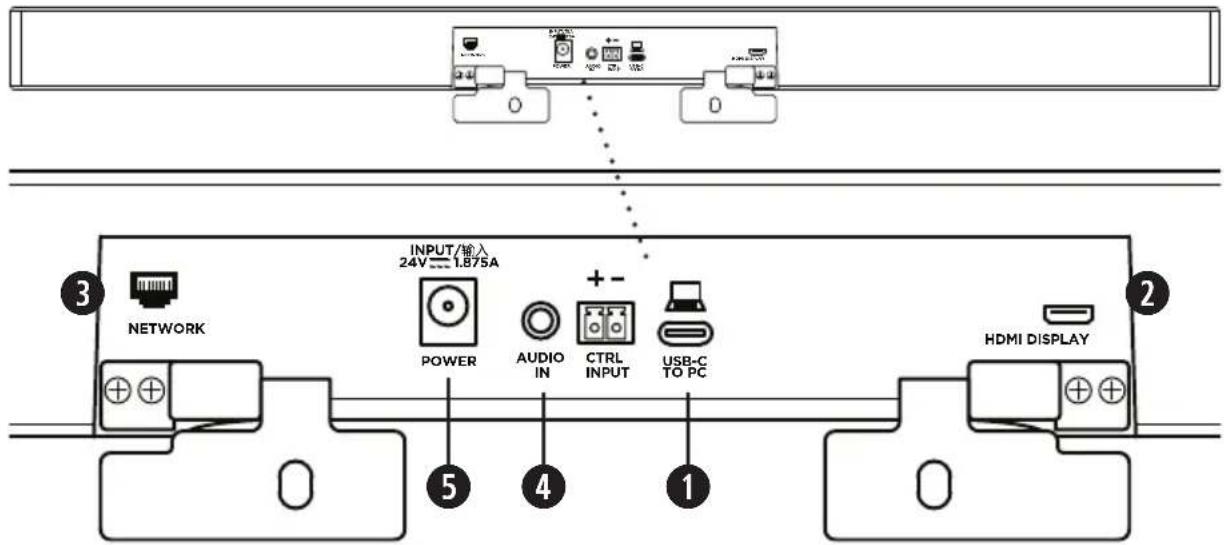

1. 将随附的USB-C连接线接至USB-C端口。

将连接线的另一端放在桌面上，这样会议主持人可在每次会议时轻松连接至计算机，会议结束后拔下连接线。

注意：如果会议时使用的计算机只有USB-A端口，则将随附的USB转接头（USB-C转USB-A）连接至USB-C连接线的计算机端。

1. 可选：使用随附的HDMI连接线将HDMI Display端口连接到视频显示屏或显示器上的HDMI端口。

注意：电脑必须安装最新的DisplayLink驱动程序且VB1必须启用DisplayLink设置（默认为禁用）后，HDMI输出才能正常工作。请访问displaylink.com/downloads下载最新的驱动程序。使用Bose Work Configuration配置应用程序、WebUI或Bose Work Management管理应用程序启用或禁用DisplayLink设置（请参阅软件应用程序（第23页）。

1. 可选：若要在网络中使用VB1，请使用一根5类线缆（未随附）将Network（网络）端口连接至LAN端口或网络交换机等上的端口。

2. 可选：对于来自显示屏上模拟音频输出的辅助音频，请将一根 3.5 ~mm (% in) 的立体声连接线连接至 Audio in（音频输入）插孔。

引脚输出配置为：

1.尖头 = 左音频输入
2.圆环 = 右音频输入
3.套筒/圆环 2 = 接地

1. 将随附的电源连接到 Power（电源）输入端口。
2. 使用随附的电源线将电源连接至电源插座。VB1会在接通电源后自动开机。

有多种软件应用程序可用来配置 Bose Videobar VB1 音视频一体机以获得最佳性能。有关详细信息，请参阅软件应用程序（第 23 页）。

如果您需要使用USB延长线，请访问worldwide.Bose.com/Support/VB1以获取适合与VB1一起使用的第三方USB延长线的列表。

线缆收纳

随附的线缆收纳罩盖可将所有常用线缆固定到墙壁上。

G 小号干式墙锚栓（2个）

H 小号平头螺钉（2个）

要安装线缆收纳罩盖：

1. 将线缆收纳罩盖(F)的背板（带有螺丝孔的部件）贴放至墙上所需位置。
2. 在墙上标记两个螺丝孔的中心，然后将收纳罩盖放至一侧。

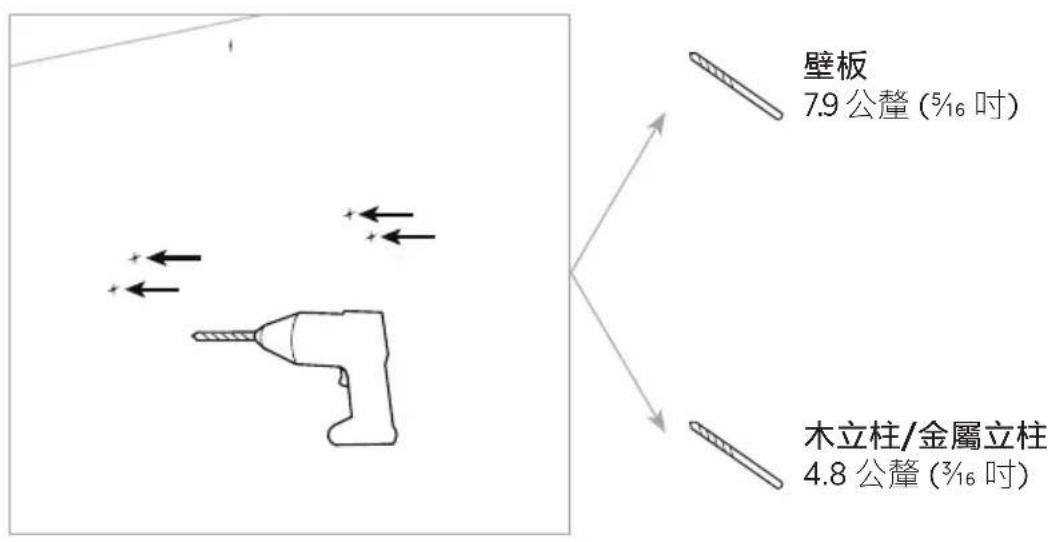

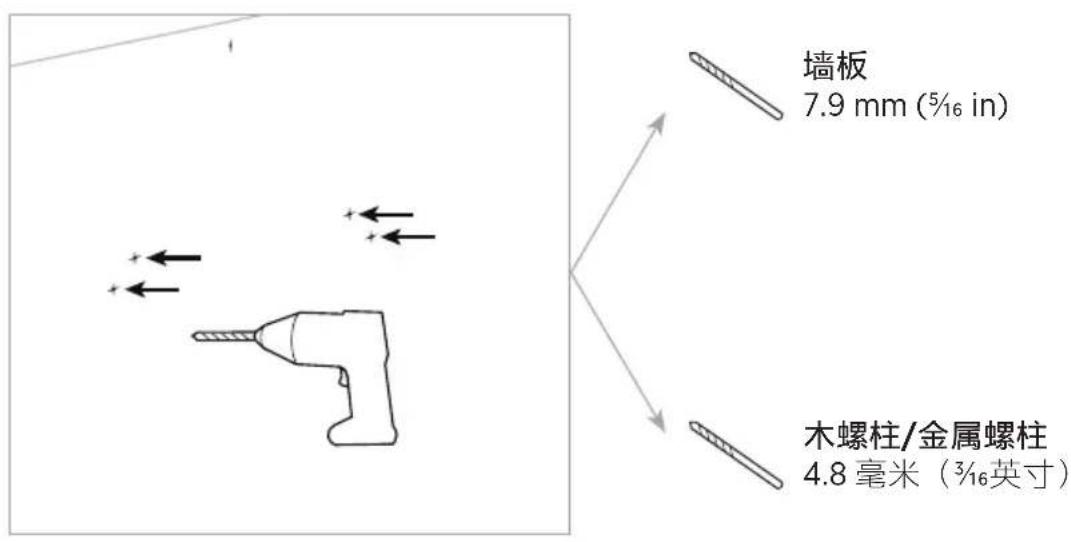

3. 如果该段墙体的后面有龙骨，则在墙内钻两个 2.4 ~mm (32 in) 的孔。如果没有龙骨，则在墙内钻两个 5 ~mm (36 in) 的孔。
4. 如果这段墙体的后面没有龙骨, 则将两个小号干式墙锚栓 (G) 装入墙内。
5. 将收纳罩盖(F)的背板与螺丝孔对齐。
6. 将两个小号平头螺钉(H)拧入收纳罩盖的背板，以将其固定到墙上。
7. 将线缆拢起并顺到（墙上）收纳罩盖的“导轨”内。
   8.撕下收纳罩盖泡沫(F)上的胶带。
8. 将泡沫胶带靠近拢好的线缆并牢固地贴到收纳罩盖的背面。
9. 将收纳罩盖的前盖板(F)贴放到拢好的连接线以及泡沫上，以便将其粘牢。

小号干式墙锚栓

K 小号平头螺钉

要将电源线固定到墙上：

1. 确定要将电源线固定到墙上何处。

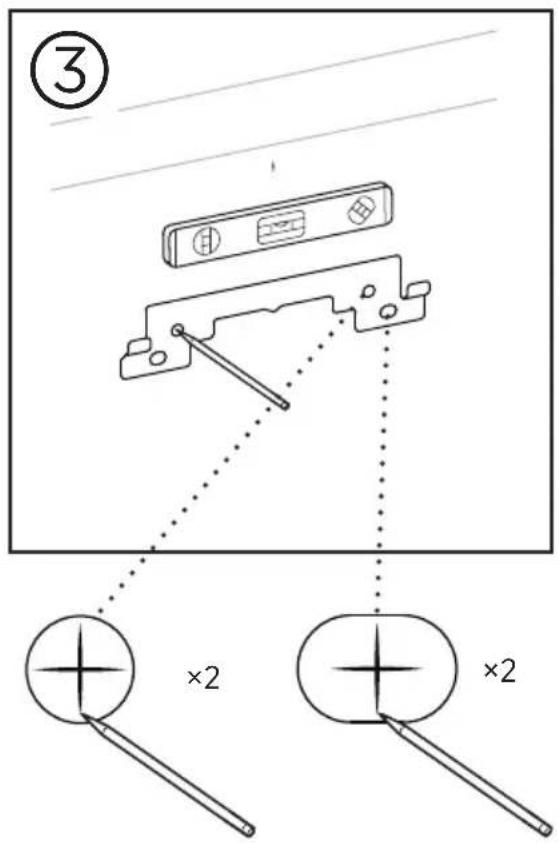

2. 在墙上标记一个螺丝孔位置。
3. 如果该段墙体的后面有龙骨，则在墙内钻一个 2.4 ~mm ( 32 in ) 的孔。如果没有龙骨，则在墙内钻一个 5 ~mm ( 36 in ) 的孔。
4. 如果这段墙体的后面没有龙骨，则将小号干式墙锚栓(J)装入墙内。
5. 将电源线扎带的孔眼 (I) 与螺丝孔对齐。
6. 将小号平头螺钉 (H) 拧入电源线扎带的孔眼, 以将其固定到墙上。

软件应用程序

您可使用三种软件应用程序来配置 Bose Videobar VB1 音视频一体机：

使用 Bose Work Configuration 配置软件（适用于 Windows 和 macOS 或通过 Web 浏览器）进行设备设置和配置。

特点：

控制摄像头：平移、倾斜、变焦、预设和自动取景

受密码保护的管理和配置

安装固件更新、创建和应用配置文件、启用或禁用HDMI输出(DisplayLink)、调整网络、蓝牙和摄像头高级设置等

通知您是否有可用的 Bose Work 设备软件更新

适用于Windows和macOS系统或通过web浏览器使用，通过网络连接提供桌面软件的所有功能

使用 Bose Work Management 管理软件远程管理单设备或企业范围内的多设备更改，实时查看设备状态。

特点：

从一个位置查看设备状态并控制所有 Bose Videobar VB1 音视频一体机设备的关键功能

为所有或选定的设备安排固件更新

按设备或设备组查看、编辑、保存参数

查找网络上的所有设备；创建、保存和应用设备配置文件

适用于Windows

通过 Bose Work 移动应用程序，房间中的任何人都能使用智能手机控制 Bose Videobar VB1 音视频一体机，进行调节音量、静音、平移、倾斜、变焦、变焦预设和蓝牙配对。

特点：

通过移动设备实时控制音量、静音、平移、倾斜、变焦、变焦预设和蓝牙配对使用蓝牙配对，自动查找并与Bose Videobar VB1音视频一体机进行通信适用于iOS和Android设备

Bose Work Configuration 配置应用程序和 WebUI

要在计算机下载并安装 Bose Work Configuration 应用程序：

1. 在计算机上，访问pro.Bose.com/VB1LatestSW。
2. 下载并安装 Bose Work Configuration Software 配置应用程序。

要访问并使用 Bose Work Configuration 配置应用程序配置 VB1:

1. 将计算机连接至VB1上的USB-C端口。
2. 打开 Bose Work Configuration 配置应用程序。
3. 要访问管理员设置以配置 VB1, 请单击导航面板中的 Administrator (管理员) 图标并输入出厂默认密码: Bose123!

注意：建议您在获得访问权限后立即更改密码。

要访问并使用基于浏览器的 Bose Work Configuration WebUI 通过网络连接配置 VB1:

1. 将计算机和VB1连接到同一网络。
2. 在Web浏览器的地址栏中输入VB1的IP地址，然后按Enter（确定）键。（您可以通过USB使用BoseWorkConfiguration配置应用程序确定IP地址，或者使用BoseWorkManagement管理应用程序自动发现网络上的VB1。）BoseWorkConfiguration WebUI将打开。

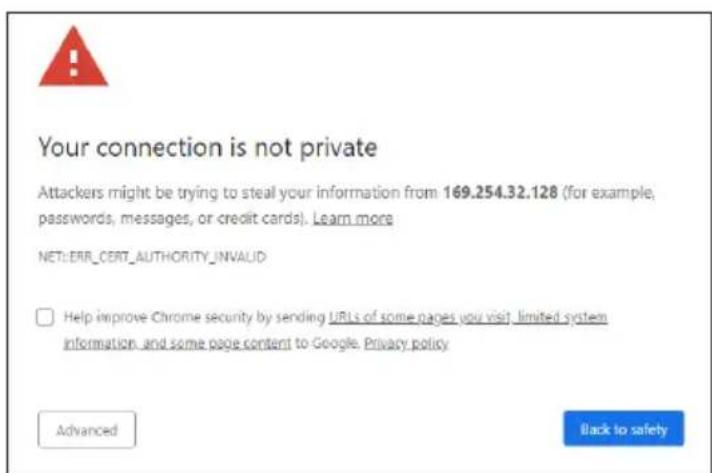

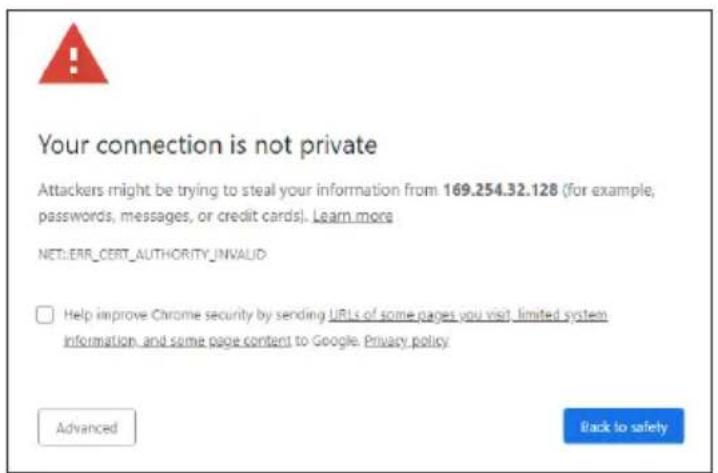

注意：在某些浏览器中，您可能会看到如下安全警告：

此为正常情况，并不存在安全风险。单击 Advanced（高级）。（如果您不确定能否在计算机上、Web 浏览器内等位置执行某项操作，请先咨询您的 IT/系统管理员。）

然后，您可能会收到一条消息：

这也是正常情况。单击Proceed to...（继续...）链接，以进入Bose Work Configuration WebUI登录页面。

出厂默认管理员密码为：Bose123！

注意：建议您在获得访问权限后立即更改密码。

要访问 Bose Work Configuration 配置应用程序或 WebUI 的帮助文件，请参阅该应用程序或 WebUI 中的 Settings（设置）页面。

Bose Work Management 管理应用程序

要下载 Bose Work Management 管理软件：

1. 在计算机上，访问pro.Bose.com/VB1LatestSW。
2. 下载并安装 Bose Work Management 管理应用程序。

要访问和使用 Bose Work Management 应用程序配置网络连接上的一个或多个 VB1:

1. 将计算机和每个VB1连接到同一网络。
2. 打开 Bose Work Management 管理应用程序。

要访问 Bose Work Management 管理应用程序的帮助文件，请参阅应用程序中的 About Bose Work Management（关于 Bose Work Management）页面。

Bose Work 应用程序

Bose Work 应用程序可轻松让您的移动设备拥有红外遥控器功能。要下载 Bose Work 应用程序：

1. 在 App Store 或 Google Play 上搜索并下载 Bose Work 应用程序。
2. 在移动设备上打开应用程序并启用位置跟踪。
3. 在您的移动设备上，连接到 Bose Videobar VB1 音视频一体机。

要访问 Bose Work 应用程序的帮助文件，请参阅该应用程序的 Settings（设置）页面。

产品详细信息

面板

前面板

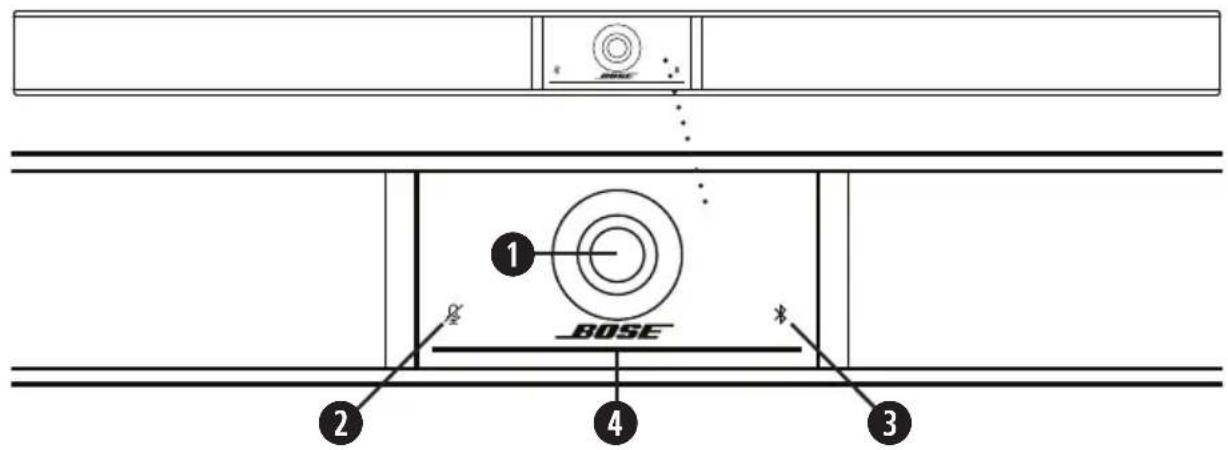

1. 摄像头
2. 静音指示器：当麦克风关闭时，此指示灯将亮起红灯。
3. 蓝牙指示灯：此指示灯指示VB1当前的蓝牙连接状态；

慢闪蓝灯：VB1可以与蓝牙移动设备配对。

白灯常亮：VB1已连接至BoseWork应用程序或用于通话和播放媒体的移动设备。

熄灭：无蓝牙连接。

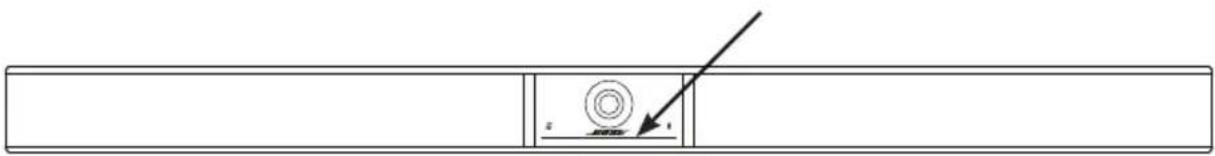

1. 指示灯条：请参阅指示灯条（第31页）以了解有关此问题的更多信息。

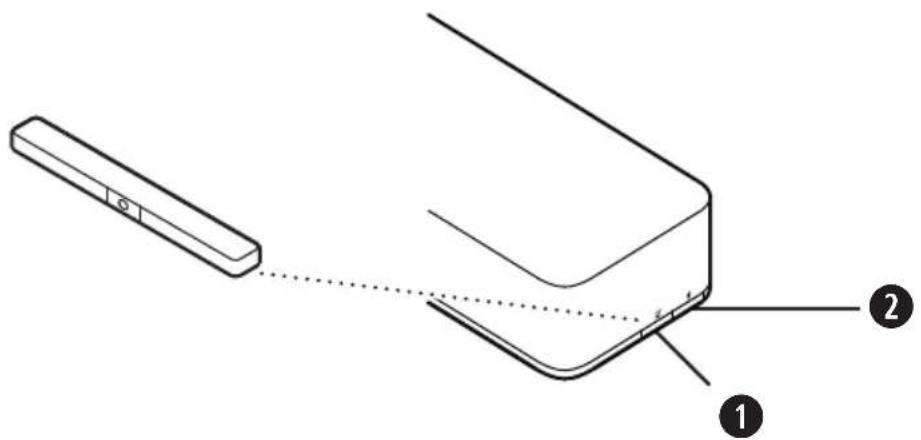

侧面板

1. 静音按钮：按此按钮可使VB1麦克风静音或取消静音。
2. 蓝牙按钮：按住此按钮可进入配对模式。

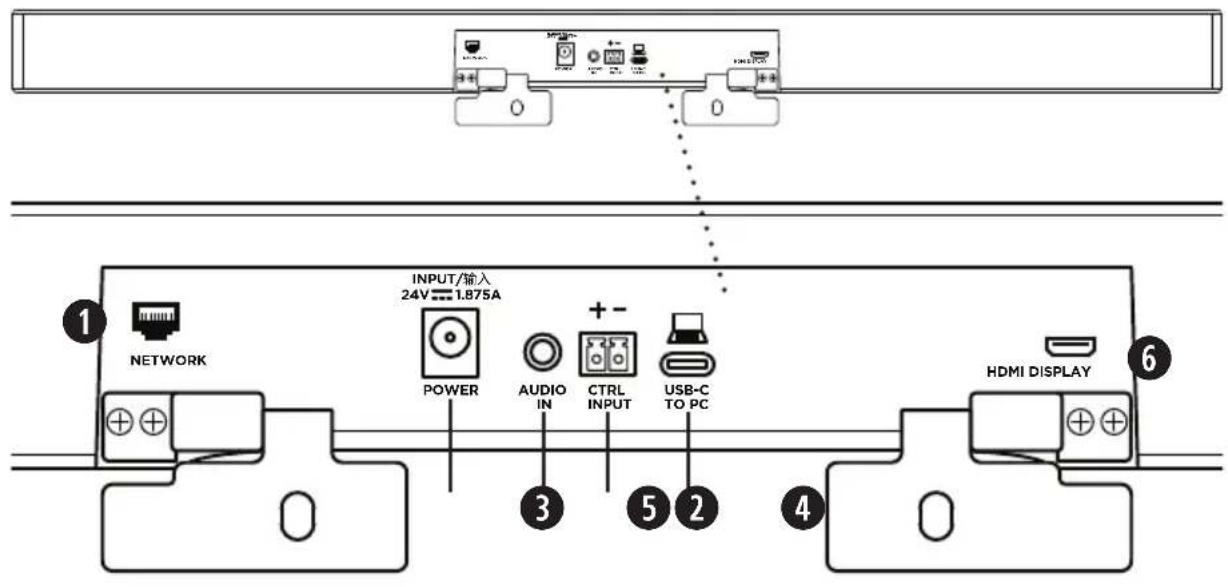

后面板

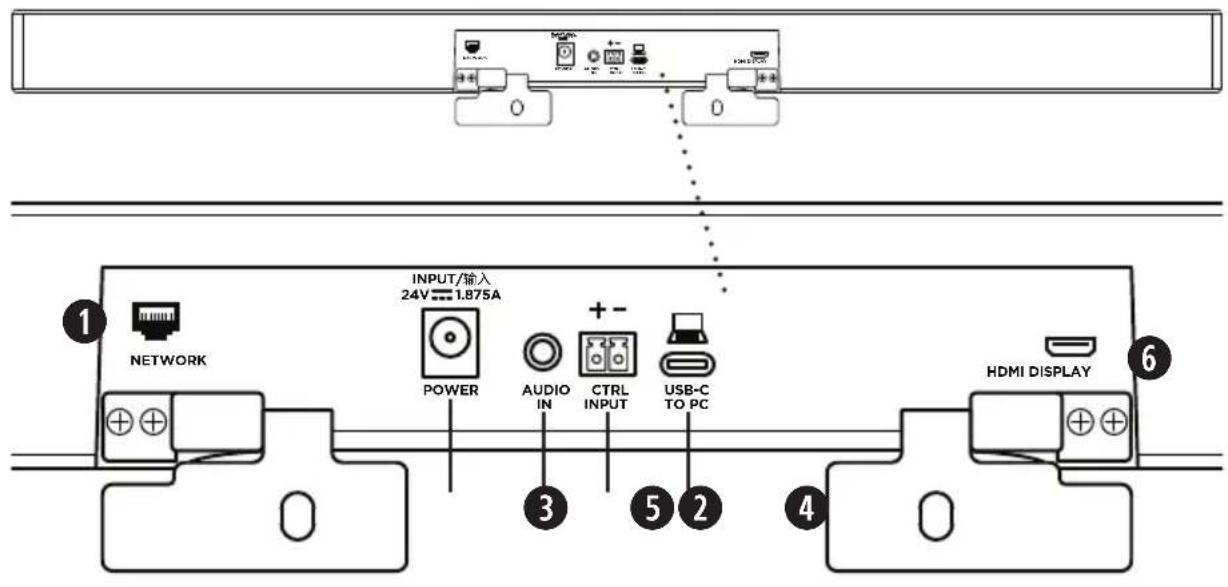

1. Network（网络）：使用此1Gbps RJ45接口进行配置和/或监控。（此端口位于后面板的内侧。）
2. Power（电源）：连接随附的电源线。
3. Audio In（音频输入）：使用 3.5 ~mm (% in) 立体声线缆（未随附）连接至可选音频源，例如所连接的显示器或显示屏的音频输出。
4. Ctrl Input（输入控制）：此端口用于通过随附的2针Euroblock连接器进行静音覆盖。默认情况下，此端口为低电平激活，并包含一个内部上拉电阻。
5. USB-C：此端口用于连接至在举办会议时使用的计算机。
6. HDMI Display（HDMI显示屏）：使用随附的HDMI线缆将此端口连接至显示屏。（此端口位于后面板的内侧。）

注意：电脑必须安装最新的DisplayLink驱动程序且VB1必须启用DisplayLink设置（默认为禁用）后，HDMI输出才能正常工作。请访问displaylink.com/downloads下载最新的驱动程序。使用Bose Work Configuration配置应用程序、WebUI或Bose Work Management管理应用程序启用或禁用DisplayLink设置（请参阅软件应用程序（第23页）。

遥控器

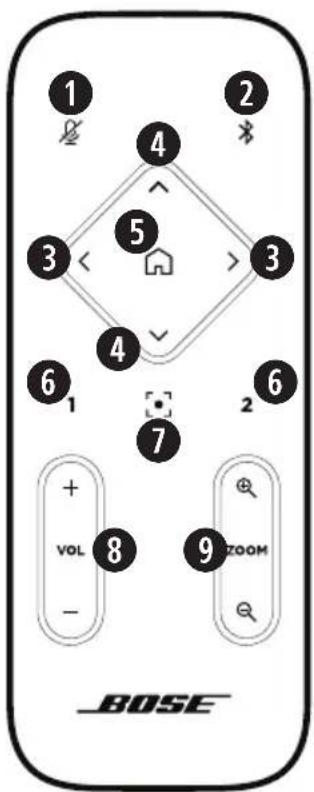

• Bose Videobar VB1音视频一体机包含一个红外遥控器，可用来调整摄像头和音量设置、将麦克风静音以及将VB1置于蓝牙配对模式。

注意：软件应用程序也可以提供遥控器的所有功能，可用来配置 Bose Videobar VB1 音视频一体机。有关详细信息，请参阅软件应用程序（第 23 页）。

1. 静音：将VB1麦克风静音/取消静音。
2. 蓝牙：按住3秒可进入配对模式。如果已和某个设备配对，按住该按钮可断开连接。
3. 摄像头平移：按下可向左和向右平移摄像头（<或>），或者按住以进行连续调整。
4. 摄像头倾斜：按下可向上或向下倾斜摄像头（A或V），或者按住以进行连续调整。
5. 初始位置预设：将摄像头的平移、倾斜和变焦（PTZ）设置恢复为“Home”（初始位置）位置。可在 Bose Work Configuration 配置应用程序中更改“Home”（初始位置）的位置。
6. 预设1和2：按下可选择摄像头的预设1或2。按住可将摄像头当前的平移、倾斜和变焦（PTZ）设置保存为预设1或2。
7. 自动取景：打开/关闭自动取景。打开时，会自动调整摄像头的平移、倾斜和变焦（PTZ）设置，以将所有参会者始终包含到视野内。
8. 音量：调高或调低音量（+或-）。
9. 摄像头变焦：提高或降低（+或-）摄像头的缩放比。

指示灯条

指示灯条位于VB1摄像头下方。

外观 活动 系统状态
	指示灯条的中间有一小段灯条始终为白灯常亮。	开机并“唤醒”。
	整个指示灯条均为白灯常亮。	处于会议中。摄像头已关闭。
	中间的灯为绿灯常亮,而周围的灯为白灯常亮。	处于会议中。摄像头开启,自动取景功能关闭。
	指示灯条的中间有一小段灯条为绿灯常亮,而周围的灯为白灯常亮。	处于会议中。摄像头开启,自动取景功能开启。
	指示灯条的中间有一小段灯条为绿灯常亮,周围的灯均不亮。	摄像头已打开。不在会议中。
	指示灯条最左侧的灯闪烁一次(如果在会议中,则闪烁后恢复白色常亮,如果不在会议中,则闪烁后熄灭)。	音量被调低一个增量。
	指示灯条最右侧的灯闪烁一次(在会议中,则闪烁后恢复白色常亮,如果不在会议中,则闪烁后熄灭)。	音量被调高一个增量。
	指示灯条最左侧的一小段灯条闪烁一次(如果在会议中,则闪烁后恢复白色常亮,如果不在会议中,则闪烁后熄灭)。	音量已被调至最低水平。
	指示灯条最右侧的一小段灯条闪烁一次(在会议中,则闪烁后恢复白色常亮,如果不在会议中,则闪烁后熄灭)。	音量已被调至最高水平。
	指示灯条的中间有一小段灯条为白灯快速闪烁。	VB1正在搜索Wi-Fi网络。
	指示灯条的中间有一小段灯条为白灯闪烁一次,然后逐渐熄灭。	VB1已连接至Wi-Fi网络。当VB1检测到连接至电脑USB端口或Audio In(音频输入)的新音频源时,灯条也会出现这种显示。
	指示灯条的中间有一小段灯条始终为红灯常亮。	VB1由于固件/软件问题无法正常工作。请联系Bose客户服务团队。
	指示灯条的中间有一小段灯条为琥珀色灯闪烁。	VB1由于连接问题无法正常工作。确保VB1已连接到网络。
	白色灯在指示灯条的左右两端之间反复移动。	VB1正在下载和安装固件更新。不要断开VB1的电源或网络连接。更新完成后,指示灯条将停止移动,VB1会发出提示音。
	指示灯条的中间有一小段灯条为白灯闪烁。然后,灯从中间向外移动,直至整个灯为白灯常亮。然后灯以相同模式熄灭。	VB1在恢复出厂默认设置后正在重新启动。
	指示灯条的中间有一小段灯条为白灯闪烁。	VB1在断电后正在重新启动。
	指示灯条的中间有一小段灯条为紫色灯重复闪烁。	Bose Work Management管理应用程序正在向VB1发送“Identify Device”(识别设备)消息。

操作

开始会议

注意：电脑必须安装最新的DisplayLink驱动程序且VB1必须启用DisplayLink设置（默认为禁用）后，HDMI输出才能正常工作。请访问displaylink.com/downloads下载最新的驱动程序。使用Bose Work Configuration配置应用程序、WebUI或Bose Work Management管理应用程序启用或禁用DisplayLink设置（请参阅软件应用程序（第23页）。

使用VB1开始会议：

1. 使用随附的 USB 线缆将 VB1 连接至计算机。如果需要，使用随附的 USB 转接头（USB-C 转 USB-A）。
2. 在您喜欢的会议软件中开始会议。
3. 在会议软件的设备设置中，选择 Bose Videobar VB1 音视频一体机作为麦克风、扬声器和摄像头设备。

使用VB1作为麦克风发起会议通话：

1. 按下VB1侧面的蓝牙按钮（或按住遥控器上的蓝牙按钮3秒钟），将VB1置于配对模式。
2. 在您的移动设备上，扫描可用的蓝牙设备并选择VB1。
   3.从您的移动设备上发起会议通话。音频将自动从您的移动设备路由到VB1扬声器和麦克风。

调整摄像头

注意：软件应用程序也可以提供遥控器的所有功能，可用来配置 Bose Videobar VB1 音视频一体机。有关详细信息，请参阅软件应用程序（第 23 页）。

提示：为了快速简单地调整摄像头设置，我们建议您在移动设备上使用 Bose Work 应用程序。请参见 Bose Work 应用程序（第 26 页）。

重置摄像头

要将摄像头恢复为默认的平移、倾斜和变焦(PTZ)设置，请按遥控器上的初始位置按钮。

调整平移和倾斜角度

注意：只有当摄像头的缩放比未被拉至最远时，才能调整其平移和倾斜角度。

要调整摄像头的平移（左-右）角度，请按下遥控器上的其中一个平移按钮（<或>）。要调整摄像头的倾斜（上-下）角度，请按下遥控器上的其中一个倾斜按钮（ 或 V ）。按一次按钮对摄像头按增量进行调整，或者，按住按钮进行连续调整。

调整缩放比

要调整摄像头的缩放比，请按下遥控器上的其中一个变焦按钮（+或-）。

按一次按钮对摄像头按增量进行调整，或者，按住按钮进行连续调整。

保存和调用预设

您可以将摄像头的平移、倾斜和变焦设置保存为预设：预设1或预设2。当您调用已保存的预设时，摄像头将立即返回到已保存的平移、倾斜和变焦设置。

要保存预设.

1. 根据需要调整平移、倾斜和变焦设置。
2. 按住遥控器上所需的预设按钮预设1或预设23秒钟。摄像头设置将保存到该预设。

要调用已保存的预设，请按遥控器上所需的预设按钮预设1或预设2。摄像头会立即将平移、倾斜和变焦设置更改为该预设中保存的设置。

启用/禁用自动取景

要启用或禁用摄像头的自动取景功能，请按遥控器上的自动取景按钮。

启用后，摄像头将自动连续地调整平移、倾斜和变焦设置，以将会议室中的所有参会者都包括到视野内。

注意：调整平移、倾斜或变焦设置或选择初始位置、预设1或预设2，将自动禁用自动取景功能。

禁用后，可手动调整摄像头的平移、倾斜和变焦（PTZ）设置。

管理音频音量

• Bose Videobar VB1音视频一体机具有四个音频输入：麦克风、USB音频、蓝牙音频和模拟输入（Audio In（音频输入）插孔）。

VB1还具有三个音频输出：扬声器、USB音频和蓝牙音频。

除了Audio In（音频输入）插孔外，所有这些信号的实时音量均可在Bose Work Configuration配置应用程序/WebUI的Meters（电平表）选项卡上查看。

本地音频播放

来自USB、蓝牙或模拟输入的音乐或音频均通过VB1扬声器播放。此音频不会在会议期间发送至远端。

会议音频

VB1麦克风音频在经过声学回声消除(AEC)处理后发送至远端（通过USB输出）。

如果本地音频播放通过USB输入发送，则音频将通过VB1扬声器播放，但是，AEC功能会从VB1麦克风拾取的音频中去除本地音乐，然后再将其发送到远端。

如果您希望将本地音频播放发送到远端，请在会议软件中共享音频播放应用程序。

调整音频音量

VB1有两套音量控制装置：一套用于控制VB1扬声器，一套用于控制模拟输入(Audio In（音频输入））。

要调节VB1扬声器的音量，请使用遥控器上的VOL+或VOL-按钮，调整电脑的音量，或调节蓝牙音频的音量。这三种音量大小会始终保持同步，因此调整其中的一个音量，也会调整其他的音量。

注意：软件应用程序也可以提供遥控器的所有功能，可用来配置 Bose Videobar VB1 音视频一体机。有关详细信息，请参阅软件应用程序（第 23 页）。

如果需要，调整Analog Input Gain（模拟输入增益），以微调发送到Audio in（音频输入）插孔的信号，使其与电脑和蓝牙音频的额定电平相匹配。您可以在Bose Work Configuration配置应用程序、WebUI或Bose Work Management管理应用程序中执行此操作（请参阅软件应用程序（第23页）。

管理蓝牙设备

VB1一次可与一个蓝牙设备配对。例如，它无法同时与一台使用 Bose Work 应用程序的设备和另一台用于通话或音频播放的设备配对。

将一台蓝牙设备与VB1配对

Bose Work 应用程序可使用 Bluetooth Low Energy (BLE, 蓝牙低功耗) 将您的蓝牙设备与 VB1 配对。该应用程序会自动“发现”附近的 VB1。

要使用 Bose Work 应用程序将蓝牙设备与 VB1 配对，请打开应用程序并选择所需的 VB1。成功配对后，VB1 前面板上的蓝牙指示灯为白灯常亮。（有关详细信息，请参阅 Bose Work 应用程序（第 26 页）。）

与进行通话或视频播放的蓝牙设备配对：

1. 按下VB1侧面的蓝牙按钮（或按住遥控器上的蓝牙按钮3秒钟），将VB1置于配对模式。VB1前面板上的蓝牙指示灯将为蓝灯闪烁。
2. 在蓝牙设备上，扫描其他可用的蓝牙设备并选择VB1。成功配对后，VB1前面板上的蓝牙指示灯为白灯常亮。

断开蓝牙设备与VB1的连接

VB1不会自动重新连接到先前已配对的蓝牙设备。一旦蓝牙连接丢失（由于距离过远、故意断开连接、与另一台设备配对等原因），您需要按照步骤再次配对。

要断开蓝牙设备与VB1的连接，请执行以下操作之一：

在移动设备上禁用蓝牙连接。

按下VB1侧面的蓝牙按钮。

按住遥控器上的蓝牙按钮3秒。

低功耗模式

有些国家和地区的能源法规要求VB1之类的产品在不使用时要进入低功耗模式以节省能源。您可以使用Bose Work Configuration配置应用程序、WebUI或Bose Work Management管理应用程序禁用（或重新启用）VB1中的此项功能（请参阅软件应用程序（第23页）。

VB1的低功耗模式实际上分为两个阶段：待机模式和低功耗待机模式。

启用低功耗模式后，VB1会在停止活动18分钟后进入待机模式。如果此后2小时内还无活动，VB1将进入低功耗待机模式。在这两种模式下，VB1前面的指示灯都会熄灭。

如果禁用低功耗模式，则这两种模式也将被禁用。

某些操作或命令可以阻止VB1进入待机模式，将VB1从待机模式“唤醒”（使其恢复正常工作），或将VB1从低功耗待机模式“唤醒”（使其恢复正常工作）。

操作或命令		阻止VB1进入待机模式。	将VB1从待机模式“唤醒”。	将VB1从低功耗待机模式“唤醒”。
按下按钮	VB1侧面的静音或蓝牙按钮	✓	✓
	遥控器上的任何按钮	✓	✓
USB将设备连接至USB-C端口			✓	✓
			来自 Bose Work Configuration配置应用程序或WebUI的通信	✓
			音频播放	✓	✓
蓝牙	有效连接	✓	✓
	音频播放	✓	✓
Wi-Fi或以太网	来自 Bose Work Configuration配置应用程序或WebUI的通信	✓	✓
	来自 Bose Work Management管理应用程序的通信	✓	✓
HDMI Display	计算机连接到启用了DisplayLink的HDMI Display端口	✓	✓
Audio in	音频播放	✓	✓

维护与保养

清洁VB1

VB1可能需要定期清洁。

用柔软的干布擦拭外表面。

务必防止网罩或任何线缆/电线接口进水。

更换零件和配件

可通过 Bose 客户服务处订购更换零件或配件。

请访问：worldwide.Bose.com/Support/VB1

有限保修

Bose Videobar VB1音视频一体机享受有限质保服务。有关有限质保服务的详情，请访问我们的网站：pro.Bose.com/warranty。

注册产品请访问 global.Bose.com/register 了解有关说明。未进行注册并不影响您的有限质保权利。

序列号的位置

序列号和型号位于产品的背面。

您也可以在 Bose Work Configuration 配置应用程序、WebUI 或 Bose Work Management 管理应用程序中查看序列号（请参阅软件应用程序（第 23 页）。

恢复出厂默认设置

“恢复出厂默认设置”功能可以：

清除与VB1配对的蓝牙设备列表。

清除摄像头预设（预设1和预设2）。

将所有摄像头、麦克风和扬声器设置恢复为默认值。（其中许多设置均可在

Bose Work Configuration 配置软件或 Bose Work Management 管理软件中配置。）

将管理员密码重置为 Bose123!

注意：建议您在重置后立即更改密码。

要将VB1的所有设置恢复为其出厂默认设置，请执行以下操作之一：

在遥控器上，同时按住初始位置按钮和自动取景

按钮5秒。

同时按住VB1侧面的静音按钮和蓝牙按钮5秒。

指示灯条的中间有一小段将出现白灯闪烁。然后，灯条会从中间向外移动，

直至整个指示灯条为白灯常亮。灯以相同模式熄灭。此过程完成后，VB1将以其出厂默认设置重新启动。

忘记密码

如果您忘记了用于访问管理员配置设置的密码，则必须恢复出厂默认设置以重置密码（请参阅恢复出厂默认设置（第42页）。

注意：建议您在重置后立即更改密码。

更新软件

您可以使用 Bose Work Configuration 配置应用程序和 Bose Work Management 管理应用程序进行检查并安装 VB1 固件更新。请参阅软件应用程序（第 23 页）以了解如何下载和访问这些软件应用程序。

如果您使用 Bose Work Configuration WebUI 配置 VB1，您可能无法从在线 Bose 服务器自动检查或更新固件，除非您的计算机也接入了互联网。

如果在使用WebUI时无法访问固件更新，请执行以下操作之一：

使用 Bose Work Configuration 配置应用程序。

使用 Bose Work Management 管理应用程序。

将固件文件直接下载到计算机上，然后使用 Bose Work Configuration WebUI 按之前版本方式对固件进行更新。

故障排除

请先尝试以下解决方案。

如果您的VB1出现问题，请先尝试以下解决方案：

确保VB1已连接至电源。

确保所有连接到后面板的线缆都已可靠连接。请参见连接线接口（第20页）。

检查状态指示灯。请参见前面板（第27页）。

确保您的移动设备支持蓝牙连接。

检查是否有可用的VB1软件更新。请参见更新软件（第42页）。

将蓝牙设备靠近VB1，远离任何干扰或障碍物。

调节VB1、计算机、蓝牙设备或任何其他音频源的音量。请参见管理音频音量（第38页）。

若无法解决问题，请参见下表了解常见问题的症状和解决方法。若仍然无法解决问题，请联系Bose客户服务中心。

请访问：worldwide.Bose.com/contact

问题 解决方法
我能听到音乐,但我的PC并没有连接到VB1。	检查蓝牙指示灯是否为白灯稳定亮起。如果是,则表明可能已经有人将蓝牙设备与VB1配对。按下VB1侧面的蓝牙按钮将其断开连接。
声音太小或根本听不到。	音量可能调的太低。使用以下方法调高音量:VB1遥控器您的蓝牙移动设备(如果您在使用此类设备)您的会议软件(扬声器音量)如果依然没有声音,请确保您已在会议软件中选择了Bose Videobar VB1 音视频一体机作为扬声器。
声音失真。	音量可能过高。使用以下方法调低音量:VB1遥控器您的蓝牙移动设备(如果您在使用此类设备)您的会议软件(扬声器音量)
在计算机上调整音量时,对VB1的音量没有影响。	您的计算机可能没有将VB1选择为默认音频播放设备(即使您的会议软件正与VB1一起正常工作)。Windows:单击系统托盘(任务栏中)中的扬声器图标,然后选择Bose Videobar VB1音视频一体机作为播放设备。macOS:单击屏幕左上角的Apple图标,选择System Preferences(系统首选项),单击Sound(声音),然后单击Output(输出)。在设备列表中选择Bose Videobar VB1音视频一体机。
我的计算机或移动设备连接到VB1时,计算机或移动设备的音量大小突然发生变化。	这是正常情况。当有设备连接到VB1时,它会自动同步所有设备的音量大小。
我的会议软件的麦克风、扬声器或摄像头列表中没有Bose Videobar VB1音视频一体机。	请等待大约30秒,让计算机将VB1注册为麦克风、扬声器和摄像头设备。如果仍然不起作用,请尝试以下解决方法:确保USB线缆已可靠地连接至计算机。尝试连接至计算机的其他USB端口。确保VB1已通电(已可靠连接到电源插座)。确保USB线缆已可靠连接到VB1后面板上的USB-C端口。尝试换一条USB线缆。
我的会议软件显示了一条消息,提示视频工作不正常或无法启动。	这通常是Bose Work Configuration配置应用程序或其他统一通信客户端已在使用和控制摄像头所致。关闭正在使用视频的其他应用程序。
我试着使用Bose WorkConfiguration WebUI 连接到VB1时,我的浏览器显示了安全警告。	这是正常现象,因为VB1不提供基于动态分配IP地址的安全证书。有关具体说明,请参阅Bose WorkConfiguration配置应用程序和WebUI(第24页)。(如果您不确定能否在计算机上、Web 浏览器内等位置执行某项操作,请先咨询您的IT/系统管理员。)
第二个显示屏(接自HDMI Display 端口)上没有视频图像。	尝试使用以下解决方法:确保显示屏的电源已打开。确保显示屏的输入/源已设置为连接至VB1的HDMI 端口。确保HDMI 连接线已可靠连接至VB1和显示屏。确保您的计算机安装了最新的DisplayLink 驱动程序(displaylink.com/downloads)。确保您的计算机已设置为“扩展”到第二个显示屏(而不是“镜像”或“复制”)。确保在 Bose Work Configuration 配置软件中启用 了 DisplayLink 设置。
即使VB1未连接至HDMI Display 端口,我的计算机也会将其检测为第二个显示屏。	确保您的计算机设置为“镜像”或“复制”其显示屏(而不是“扩展”到第二个显示屏)。
第二个显示屏(接自HDMI Display 端口)上的视频图像与音频信号不同步。	在计算机的显示设置中降低视频显示的分辨率。
第二个显示屏(接自HDMI Display 端口)上的视频图像失真。	确保使用 Bose 提供的连接线或经过认证的USB 线缆。还要确保线缆完好无损和无扭结。
我没有进行手动调节,但摄像头自己在调焦。	摄像头的自动取景功能可能已启用。按下遥控器上的自动取景按钮将其禁用。有些会议软件应用程序具有内置的自动取景功能,可能会裁剪图像或更改摄像头变焦比。如果可能,请在会议软件中禁用此功能。
蓝牙指示灯呈蓝色闪烁。	这是正常情况。这表示VB1处于蓝牙配对模式(VB1侧面或遥控器上的蓝牙按钮可能被意外按下。)
蓝牙指示灯持续白灯亮起。	这是正常情况。这表示VB1已连接至蓝牙移动设备以播放音乐或通话,或已连接至Bose Work 应用程序。
指示灯条亮起。	如果整个灯柱亮起,则表示有活动的会议。 如果只有一小段灯柱亮起,则表示没有活动的会议。VB1 只需接通电源即可。有关详细信息,请参阅指示灯条(第31页)。
指示灯条的中间有一小段始终为绿灯稳定亮起。	这是正常情况。这表示 VB1 摄像头已打开。(如果指示灯条的其他部分为白灯常亮,则表示正在会议中。 (如果指示灯条的其它部分均熄灭,则表示没有处在会议中。)

868554-0010

BOSE

請詳閱並妥善保管所有安全、安全性及使用說明。

重要安全指示

如需有關 Bose Videobar VB1(包括配件與替換零件)的更多資訊，請造訪 worldwide.Bose.com/support/VB1，或聯絡 Bose 顧客服務。

1. 閱讀這些指示。

2.保留这些指示。

3.注意所有警告。

4.遵守所有指示。

1. 請勿於近水處使用本設備。

2. 只能用乾布清潔。

7.請勿堵塞任何通風口。請按照製造商的指示安裝

1. 請勿在熱源附近安裝，如暖氣片、熱調節裝置、火爐或可發熱的其他設備(包括擴大機)。

2. 防止踩踏或擠壓電源線，尤其是插頭、電源插座以及設備上的出口位置。

3. 只能使用製造商指定的附件/配件。

11.只能使用製造商指定或搭配本裝置銷售的推車、支架、三腳架、掛架或工作台。如果使用推車，則在移動推車/設備時應格外小心，以避免因傾倒而造成傷害。

1. 在雷雨天氣時或者若長時間不使用，請拔下設備插頭。

2. 任何維修事宜均請向合格的人員諮詢。如果本設備有任何損壞，均需進行維修，例如電源線或插頭受損；液體溅入或物體落入設備內；本設備受雨淋或受潮、無法正常運作或摔落。

警告/注意

此符號表示產品外殼內存在未絕緣的危險電壓，可能造成觸電危險。

產品上若有此符號，表示本指南中提供了重要的操作和維護指示。

包含可能導致窒息危險的小零件。不適合3歲以下的兒童使用。

本產品含有磁性材料。請諮詢醫生以瞭解這是否會影響您的植入式醫療設備。

請僅在低於海拔2000公尺處使用。

所有 Bose 產品的安裝必須遵守當地、州、聯邦和行業規範。安裝人員有責任確保揚聲器和安裝系統的裝設均符合適用的法規，包括當地的建築法規和規定。安裝本產品前，請諮詢擁有司法權的當地政府機關。

在定位產品時，請確保它不會阻擋顯示幕的任何通風口。請參考顯示幕的使用者指南，並依照製造商的指示進行安裝。

未經授權請勿擅自改裝本產品。

如需更換電池，請僅使用AAA/LR03鹼性電池。

若處理不當，電池可能導致著火或化學灼傷。請勿對其充電、拆解、加熱或焚燒。

請將電池存放於兒童無法取得之處。

如果電池漏液，請避免讓液體與皮膚或眼睛接觸。如果接觸到液體，請諮詢醫生。

請勿將含有電池的產品暴露在高熱下(例如避免陽光直射、遠離火源等)。

請僅使用隨附的五金部件來安裝本產品。

僅可於下列表面進行壁掛安裝：牆板≥%時(10公釐)

若您要安裝的表面不符合上述規範，請聯絡專業安裝人員。

本系統隨附的互連纜線不適用於入牆式安裝。請根據當地建築法規選擇正確的入牆式安裝纜線和連接線。

請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地方。

請勿在汽車或船舶上使用本產品。

為滿足通風需求，Bose建議不要把產品放置在侖限的空間中，比如壁腔或封閉式揚聲器箱。

請勿將支架或產品放置或安裝在任何熱源附近，如火爐、暖氣片、熱調節裝置或可發熱的其他裝置(包括擴大機)。

請使產品遠離火源和熱源。請勿將明火火源(例如點燃的蠟燭)置於本產品上或本產品附近。

為降低失火或電擊風險，請勿使本產品受到雨淋、液體潑濺或受潮。

本產品不得受液體淋濾或噴濾，不得將裝有液體的物體(例如花瓶)置於本產品上或本產品附近。

本產品並不適合安裝或用於室內有水設施區域(包括但不限於：室內泳池、室內戲水區、熱水浴池、桑拿、蒸氣室與室內溜冰場等)。

請勿將產品安裝於可能結露的位置。

請勿將功率換流器用於本產品。

產品僅使用隨附的電源供應器。

如果將電源插頭或裝置聯結器作為斷路裝置，則斷路裝置應保持可隨時還原工作的狀態。

法規資訊

尺寸（高×宽×深）： 48× 659× 102 公釐 (1.9× 27.0× 4.0 时）

淨重：2.5公斤(5.6磅)

輸入額定值：24VDC--1.875A

您在安裝和操作本設備時，身體應距離輻射體至少20公分。

需使用屏蔽式纜線以維持合規性。

CANICES-3(B)/NMB-3(B)

產品電氣雜訊生成相關資訊(美國FCC規範遵循聲明)

備註：本設備已經過測試，符合FCC規則第15部分有關B類數位設備的各項限制。這些限制性規定旨在提供合理保護，以免在住宅安裝環境造成有害干擾。本設備會產生、使用並可能輻射無線電頻率能量，若不按照指示安裝和使用，則可能會對無線電通訊造成有害干擾。然而，按照指示安裝並不能保證某些安裝不會發生干擾。若本設備確實對無線電或電視接收造成有害干擾（可透過關閉和打開本設備來確定），使用者可嘗試採取以下一種或多種措施來糾正干擾：

調整接收天線的方向或位置。

增加木設備和接收器的間距。

將本設備和接收器電源線插入不同線路上的插座中。

請諮詢經銷商或有經驗的無線電/電視技術人員以獲得協助。

未經BoseCorporation明確批准，擅自變更或修改本設備會讓使用者操作本設備的權利失效。

本設備符合FCC規則第15部分規定與加拿大ISED免執照RSS標準。

本設備的運作應符合以下兩項條件：(1)本設備不會造成有害干擾，(2)本設備必須承受任何接收到的干擾，包括可能造成設備無法正常運作的干擾。

低功率電波輻射性電機管理辦法

第十二條：根據「低功率電波輻射性電機管理辦法」，經型式認證合格之低功率電波輻射性電機，若非取得NCC許可，任何公司、商號或使用者均不得擅自變更頻率、加大傳輸功率或變更原設計之特性及效能。

第十四條：低功率電波輻射性電機之使用不得影響飛航安全及干擾合法通訊；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。前項合法通訊，指依電信法規定作業之無線電通訊。

低功率電波輻射性電機須忍受合法通訊或工業、科學及醫療用電波輻射性設備之干擾。

Bose Corporation在此聲明本產品嚴格遵守2014/53/EU指令的基本要求和其他相關規定，以及所有其他適用的歐盟指令要求。符合聲明全文載於：www.Bose.com/compliance。

本設備在以5150-5250MHz運作的情況下，僅可於室內使用，否則可能會對同通道移動衛星系統產生有害干擾。

歐洲：

運作頻段為2400至2483.5MHz：

Bluetooth/Wi-Fi：最大傳輸功率低於20dBmEIRP。

Bluetooth低功耗：最大功率譜密度小於10dBm/MHzEIRP。

Wi-Fi: 最大傳輸功率低於 20dBm EIRP。

此設備在下表中列出的所有歐盟成員國中運作於5150至5350MHz頻率範圍時，僅限室內使用。

比利時

丹麥

愛爾蘭

英國

法國

賽普勒斯

斯諾伐克

匈牙利

奥地利

瑞典

保加利亞

德國

葡萄牙

薩爾瓦多

克羅地亞

拉脫維亞

立陶宛

馬爾他

波蘭

捷克

愛沙尼亚

芬蘭

西班牙

義大利

羅馬尼亞

盧森堡

荷蘭

塞拉里昂

此符號表示本產品不得以家庭廢棄物方式丟棄，而應將其送到合適的收集設施進行回收。妥善處理及回收有助於保護天然資源、人類健康和環境。如欲獲得有關處理和回收本產品的更多資訊，請聯絡當地政府機關、廢棄物處理服務或您購買本產品的商家。

避雷池回收

請遵守任何當地規章，正確處理廢舊電池。請勿將其焚化。

SDoc

中國有害物質限制使用表

有毒或有害物質或元素的名稱及成分
有毒或有害物質及元素
零件名稱	鉛(Pb)	汞(Hg)	鎘(Cd)	六價鉻(CR(VI))	多溴化聯苯(PBB)	多溴聯苯醚(PBDE)
印刷電路板	X000000
金屬零件	X000000
塑膠零件	000000
揚聲器	X000000
連接線	X000000
此表格係根據SJ/T 11364所製作。 0:表示用於此零件的所有同類材料中,此有毒或危險物質低於GB/T 26572中的限制規定。						15
X:表示至少一種用於此零件的同類材料中,此有毒或危險物質高於GB/T 26572中的限制規定。

台灣有害物質限用表

製造日期：序號第八位數代表製造年份；「1」代表2011或2021。

中國進口商：Bose Electronics (Shanghai) Company Limited，中國(上海)自由貿易試驗區，日櫻北路353號，9號廠房C部

歐盟進□商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands

墨西哥進口商：Bose de Mexico, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 Mexico, D.F.電話號碼：[phone]

台灣進口商：Bose台灣分公司，台灣104台北市民生東路三段10號9樓A1室。

電話號碼：[phone]

Bose Corporation 總部：1-877-230-5639

產品功率狀態表

根據能源相關產品的生態設計要求指令(2009/125/EC)，本產品符合下列規範或文件：條例(EC)1275/2008號根據條例(EU)801/2013號修訂。

必要的電源狀態資訊 電源模式

待機 网路待機
在230V/50Hz輸入的情況下,指定電源模式下的功耗	≤0.5W	Wi-Fi、乙太網路、Bluetooth≤2.0W
設備自動切換進入模式的時間	≤2.5小時 <20分鐘	-
在230V/50Hz輸入,連接所有有線網路連接埠並啟動所有無線網路連接埠的情況下,網路待機的功耗	≤2.0W <2.0W	-
網路連接埠取消啟動/啟動流程。取消啟動所有網路將啟用待機模式。	Wi-Fi: 可藉由還原為原廠預設設定來停用此功能;同時長按遙控器上的原位與自動取景功能按键5秒鐘,或同時長按裝置側面的靜音與Bluetooth按鍵5秒鐘。透過Bose Work應用程式啟動。 Ethernet(乙太網路):拔出乙太網線可取消啟動。插入乙太網線可啟動。 Bluetooth: 可藉由還原為原廠預設設定來停用此功能;同時長按遙控器上的原位與自動取景功能按键5秒鐘,或同時長按裝置側面的靜音與Bluetooth按鍵5秒鐘。與Bluetooth音源配對即可啟動。

外部電源供應器技術資訊

根據能源相關產品的生態設計要求指令(2009/125/EC)，本產品隨附的外部電源供應器符合下列規範或文件：歐盟委員會法規(EU)2019/1782。

製造商	Bose Products B.V.
商業註冊編號	36037901
地址	Gorslaan 60 1441 RG Purmerend The Netherlands
機型編號	DT24V-1.8C-DC
輸入電壓	100 V-240 V
輸入交流頻率	50 Hz/60 Hz
輸出電壓	24 VDC
輸出電流	1.9 A
輸出功率	45 W
平均運作效率	89.9%
低負載效率(10%)	87.0%
空載功率消耗	0.07 W

授權與法律資訊

Bose 與 Bose Work 為 Bose Corporation 的商標。

DisplayLink®為DisplayLink Corp.於歐盟、美國與其他國家/地區的註冊商標。

HDMI、HDMI High-Definition Multimedia Interface 和 HDMI 標誌是 HDMI Licensing Administrator, Inc. 的商標或註冊商標。

Bluetooth®文字標記和徽標是由Bluetooth SIG,Inc.所擁有的註冊商標，Bose Corporation對上述標記的任何使用都遵守許可規定。

macOS為AppleInc.的商標。

USB Type-C® 與 USB-C® 為 USB Implementers Forum 的註冊商標，僅適用於根據並符合 USB Type-C® 連接線與連接器規範的產品。

Wi-Fi是Wi-Fi Alliance®的註冊商標。

所有其他商標均是其各自所有者的財產。

若要檢視 Bose Videobar VB1 產品組件中隨附的第一方軟體套件所適用之授權揭露：

Bose Videobar VB1: 下載並開啟 Bose Work 行動應用程式，輕觸 Settings（設定）圖示，然後輕觸 End User License Agreement（使用者授權合約）。

Bose Work 行動應用程式：輕觸 Settings (設定) 圖示，然後輕觸 End User License Agreement (使用者授權合約)。

Bose Work Configuration 應用程式或 WebUI: 按一下 Settings (設定) 圖示，然後按一下 End User License Agreement (使用者授權合約)。

Bose Work Management 應用程式：按一下選單 (=) ，按一下About Bose Work Management

(關於 Bose Work Management), 然後按一下 End User License Agreement (使用者授權合約)。

可在 Bose 网站查看 Bose 隱私權政策。

©2021 Bose Corporation。未經事先書面許可，不得複製、修改、散佈或以其他方式使用本資料的任何部分。

請填寫以下內容，留作記錄。

序號與型號位於產品的後面板。

序號：

型号：

保固資訊

此產品享有有限保固。

如需保固詳細資料，請造訪：pro.Bose.com/warranty。

包装盒内容物

目錄 10

安装

一般安装準則 12

將VB1安裝於桌面、層架或斗櫃 13

壁掛安装VB1 14

攝影機隱私護蓋 19

連接線連接 20

連接線整理 21

軟體應用程式

Bose Work Configuration 應用程式與 WebUI 24

Bose Work Management 應用程式 26

Bose Work 應用程式 26

產品詳細資料

27

前面板 27

側面板 28

後面板 29

遥控器 30

燈條 31

操作

開始進行會議 34
調整攝影機 35

儲存與恢復預設 36
啟用/停用自動取景功能 37
管理音訊位準 38

本機音訊播放 38
會議音訊 38
調整音訊位準 38

管理Bluetooth設備 39

將Bluetooth設備與VB1進行配對 39
取消VB1與Bluetooth設備的連接 39

低耗電模式 40

維護與保養

清潔VB1. 41
替换零件与配件 41
有限保固 41
序號位置 41
還原為原廠預設設定 42
忘記密碼 42
更新軟體 42

疑难排解

請先嘗試下列各項解決方法。 43

包装盒内容物

目錄
Bose Videobar VB1

電源供應器

電源線

USB Type-C連接線

HDMI連接線

桌架
A 桌架螺絲(2)

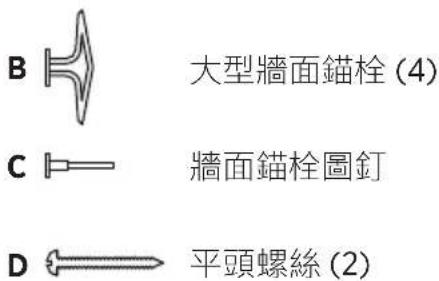

壁掛支架

E 扁頭螺絲(2)

F

小型牆面锚栓(2)

小型扁頭螺絲(2)

1

小型牆面锚栓

小型扁頭螺絲

遥控器

快速入門指南

AAA/LR03電池(2)

桌上安装安装指南

攝影機隱私護蓋

壁掛安装指南

USB-C轉A轉接器

2針腳Euroblock連接端子

安全指示指南

安装

一般安装準則

使用時，請勿以VB1的正面、背面或頂部朝下放置。

請勿在VB1機身上放置任何物品。

請避免將VB1放置在靠近空調系統的通風口、暖爐或暖氣機、風扇或其他會產生噪音或振動的來源之處。

為了避免無線干擾，請將其他無線設備與VB1保持0.3-0.9公尺(1-3呎)的距離。請勿將VB1放置在金屬櫃內，並遠離金屬櫃、其他音訊/視訊組件以及直接熱源。

請確保附近有交流電源插座。

請將VB1放置在電視的正下方(建議)或正上方，並以網罩面朝向房間。

為獲得最佳音質，請勿將VB1放置在封閉的機櫃內或斜放在角落。

請確保所有與會者的座位均位在攝影機的視野範圍之內。為使自動取景功能可正常運作，所有與會者均必須位在攝影機的視野範圍之內（請參見啟用/停用自動取景功能(第37頁)）。

VB1攝影機的視野範圍：水平 115^ 、垂直 81^

請確保會議室在開會期間有充足的照明。

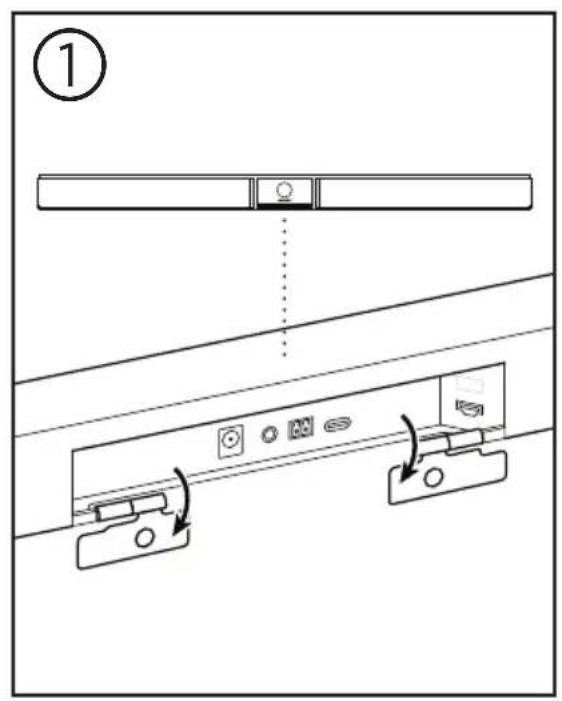

將VB1安裝於桌面、層架或斗櫃

為獲得最佳效能，在將VB1安裝於桌面、層架或斗櫃上時，請遵循下列建議：

請將VB1設置在專用的桌架上，並放置於穩定的水平表面上。

調整VB1前方的位置，避免支撐台面出現在攝影機的畫面之中。請確保會議室在開會期間有充足的照明。

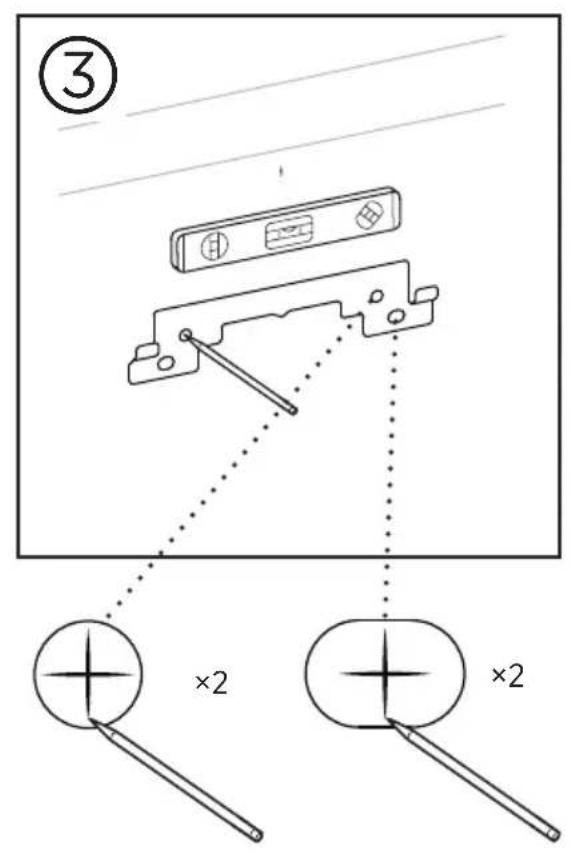

壁掛安装VB1

為獲得最佳效能，在將VB1安裝於牆面上時，請遵循下列建議：

在決定要將壁掛支架固定於牆面上的何處時，請確保支架周圍保有足夠的空間可安置VB1:

壁掛支架的上方必須保留至少3.8公分(1.5吋)的空間。這可以方便您將VB1「掛上」支架(步驟7)，並調整VB1的角度。此外，這也能提供足夠的空間，可方便您使用VB1後面板的連接功能。

壁掛支架的下方必須保留至少11.4公分(4.5吋)的空間。這可以在安裝的過程中方便您以垂直方式懸掛VB1，以插入連接線並調整VB1的角度。

安裝空間的寬度必須至少有73.7公分(29.0时)，並將壁掛支架置中。這是為了能容納VB1且方便您使用VB1側面的聲學導氣孔及按鍵，而必須保留的額外空間(左右兩側各保留2.5公分(1.0時)的空間)。

請僅使用隨附的五金部件來安裝本產品。

備註：需要一些額外工具。

備註：請詳閱隨附的重要安全指示後再繼續。

(4)

警告：

請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地方。若無法確定，請聯絡專業安裝人員。

隨附的五金部件不適用於磚石砌作表面。

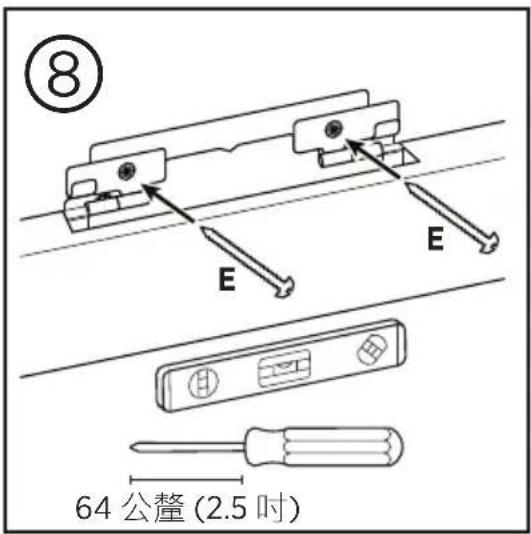

壁板

木立柱 金屬立柱

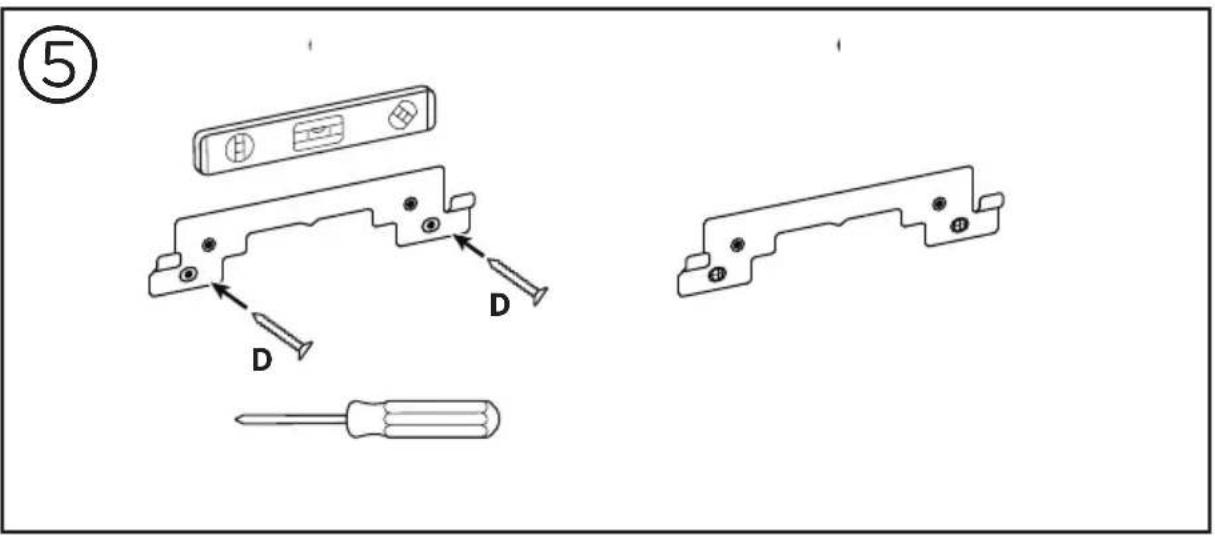

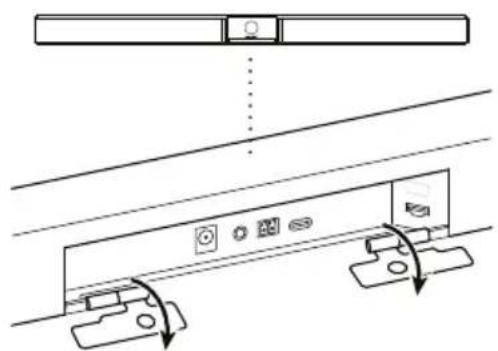

(5)

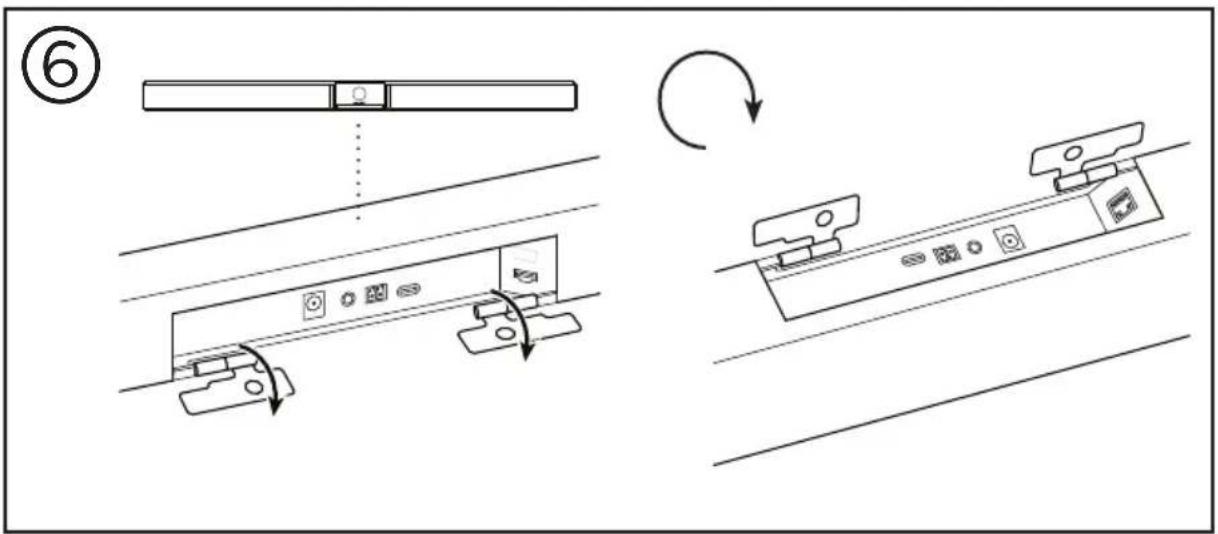

(6)

攝影機隱私護蓋

隨附的攝影機隱私護蓋可完全遮蔽攝影機的拍攝視野，但不會遮蓋指示燈與燈條。

這款護蓋採用磁吸式設計，安裝於VB1鏡頭上時，可以保持定位(如圖所示)。不使用時，請將護蓋吸附於鏡頭下方的底部表面上，以避免遺失。

連接線連接

1. 將隨附的USB-C連接線連接至USB-C連接埠。

將這條連接線的另一端留在桌面上，以方便會議主持人能在每次開會時連接（或拔除）電腦。

備註：如果會議中使用的電腦僅具備USB-A連接埠，請使用隨附的USB-C轉A轉接器接上USB-C連接線的電腦端。

1. 選配：您可以使用隨附的 HDMI 連接線，將 HDMI Display 連接埠連接至視訊顯示幕或螢幕的 HDMI 連接埠。

備註：主機電腦必須安裝最新版本的DisplayLink驅動程式，且VB1必須啟用DisplayLink設定(預設為停用)，才能使HDMI輸出開始運作。請前往displaylink.com/downloads下載最新版本的驅動程式。您可以使用Bose Work Configuration應用程式、WebUI或Bose Work Management應用程式，來啟用或停用DisplayLink設定(請參見軟體應用程式(第23頁))。

1. 選配：如果您要在網路中使用 VB1，請使用 Cat 5 連接線（未隨附）將 Network 連接埠連接至 LAN 連接埠或網路交換機等其他裝置。

2. 選配：若要獲得顯示幕類比音訊輸出的輔助音訊，請使用 3.5 ~mm (1/8 时) 立體聲連接線 (未隨附) 連接至 Audio In 插孔。

插腳輸出配置：

1.前端 = 左側音訊輸入
2. 環圈 = 右側音訊輸入
3. 管身/環圈 2= 接地

1. 將隨附的電源供應器連接至Power輸入。
2. 使用隨附的電源線將電源供應器連接至電源插座。連接電源後，VB1將會自動開啟電源。

我們提供了幾款軟體應用程式，可協助您設定 Bose Videobar VB1，以獲得最佳效能。請參見軟體應用程式(第23頁)，以瞭解更多資訊。

如需使用USB延長線，請造訪worldwide.Bose.com/Support/VB1，查看建議搭配VB1使用的第三方USB延長線清單。

連接線整理

隨附的連接線整理護蓋，可用於將全部的永久用配線收納並固定於牆面上。

G 小型牆面錨栓(2)

H 小型扁頭螺絲(2)

若要安裝連接線整理護蓋

1. 在牆面上找出您所想要的位置，將連接線護蓋背面(F)(上有螺絲孔)安置其上。
2. 在牆面上標示出兩個螺絲孔的中心點，然後取下連接線護蓋背面。
3. 如果這部分牆面的後方設有立柱，請在牆面上鑽兩個2.4公釐 (3/2 时)的孔。如果這部分牆面的後方沒有立柱，請在牆面上鑽兩個5公釐 (3/6 时)的孔。
4. 如果這部分牆面的後方沒有立柱，請在牆面上釘入兩個小型牆面锚栓 (G)。
5. 將連接線護蓋背面(F)與螺絲孔對齊。
6. 將兩個小型扁頭螺絲 (H) 鍵入連接線護蓋背面，將其固定於牆面上。
7. 將連接線收齊，並沿著(牆面上的)連接線護蓋背面的「導軌」整理好。
8. 撕除連接線護蓋泡棉(F)上的黏膠帶。
9. 將泡棉條靠著所收齊的連接線，緊緊貼上連接線護蓋背面。
10. 將連接線護蓋正面 (F) 蓋在收齊的連接線與泡棉上，並使其緊緊黏附。

小型牆面锚栓

K 小型扁頭螺絲

若要將電源線固定於牆面上：

1. 在牆面上決定您想要固定電源線的位置。
2. 在牆面上標示出一個螺絲孔。
3. 如果這部分牆面的後方設有立柱，請在牆面上鑽一個2.4公釐(3/2吋)的孔。如果這部分牆面的後方沒有立柱，請在牆面上鑽一個5公釐(1/6吋)的孔。
4. 如果這部分牆面的後方沒有立柱，請在牆面上釘入一個小型牆面锚栓 (J)。
5. 將連接線束帶的扣眼環(I)與螺絲孔對齊。
6. 將小型扁頭螺絲 (H) 鍍入連接線束帶的扣眼環，將其固定於牆面上。

軟體應用程式

我們提供了三款可協助您設定 Bose Videobar VB1 的軟體應用程式：

Bose Work Configuration 軍體可用來安裝及設定本設備 (適用於 Windows 與 macOS 系統, 亦可透過網路瀏覽器來使用)。

功能：

控制攝影機：鏡頭平移、傾斜、縮放、預設及自動取景功能

受密碼保護的管理及設定功能

安装軸體更新、建立與套用設定檔、啟用或停用HDMI輸出(DisplayLink)、調整網路設定、Bluetooth、攝影機進階設定及其他功能

接收 Bose Work 設備軟體更新通知

適用於 Windows 與 macOS 系統，亦可透過網路瀏覽器來使用（可提供桌面版軟體的完整功能，需要連接網路）

Bose Work Management 軟體可用來進行遠端管理，為單一設備或全公司的多台設備進行調整，並可檢視設備的即時狀態

功能：

可讓您從單一位置查看設備狀態，並控制所有 Bose Videobar VB1 設備的重要功能

可為所有設備或特定設備排程軸體更新作業

可依設備或設備群組來檢視、編輯、儲存各項參數

可瀏覽網路中的所有設備，並可建立、儲存及套用設備設定檔

適用於Windows系統

• Bose Work 行動應用程式可讓會議室內的任何人使用自己的智慧型手機來控制 Bose Videobar VB1，包括調整音量、靜音、鏡頭平移、傾斜、縮放、縮放預設及 Bluetooth 配對功能。

功能：

可讓您透過行動設備即時控制音量、靜音、鏡頭平移、傾斜、縮放、縮放預設及Bluetooth配對功能

可利用Bluetooth配對功能來尋找Bose VideobarVB1並進行通訊

適用於iOS與Android系統

Bose Work Configuration 應用程式與 WebUI

若要下載並安裝 Bose Work Configuration 應用程式至您的電腦

1. 使用您的電腦造訪 pro.Bose.com/VB1LatestSW。
2. 下載並安裝 Bose Work Configuration Software 應用程式。

若要存取並使用 Bose Work Configuration 應用程式來設定 VB1:

1. 將您的電腦連接至VB1的USB-C連接埠。
   2.開啟BoseWorkConfiguration應用程式。
2. 若要存取 Administrator (管理員) 配置設定，以設定 VB1，請按一下導覽面板中的 Administrator (管理員) 圖示，然後輸入原廠預設密碼：Bose123!

備註：建議您在取得存取權限之後變更密碼。

若要存取並使用瀏覽器介面的 Bose Work Configuration WebUI，透過網路連線來設定 VB1:

1. 請將您的電腦與VB1連接至同一個網路。
2. 請透過電腦在網路瀏覽器的網址列中，輸入VB1的IP位址，然後按下Enter(確定)。(您可以透過USB使用Bose Work Configuration應用程式來確定VB1的IP位址；或者，亦可使用Bose Work Management應用程式在網路中自動尋找VB1。）Bose Work Configuration WebUI會隨即開啟。

備註：在某些瀏覽器中，可能會顯示如下的安全警告訊息：

此為正常情況，而非存在安全風險。按一下 Advanced (進階)。(如果您不確定要如何以電腦、網路瀏覽器或其他方式執行操作，請先詢問 IT/系統管理員。)

接著，系統會顯示以下訊息：

此為正常情況。請按一下Proceed to...（繼續進行）連結，以前往 Bose Work Configuration WebUI 登入頁面。

原廠預設管理員密碼為：Bose123！

備註：建議您在取得存取權限之後變更密碼。

若要存取 Bose Work Configuration 應用程式或 WebUI 的說明檔案，請參見應用程式或 WebUI 中的 Settings（設定）頁面。

Bose Work Management 應用程式

若要下載 Bose Work Management 軍體：

1. 使用您的電腦造訪 pro.Bose.com/VB1LatestSW。
2. 下載並安裝 Bose Work Management 應用程式。

若要存取並使用 Bose Work Management 應用程式透過網路連線來設定一或多台 VB1:

1. 請將您的電腦與每台VB1連接至同一個網路。
2. 開啟 Bose Work Management 應用程式。

若要存取 Bose Work Management 應用程式的說明檔案，請參見應用程式中的 About Bose Work Management (關於 Bose Work Management) 頁面。

Bose Work 應用程式

Bose Work 應用程式可在您的行動設備上提供紅外線遙控器的各項功能，以方便您操控。若要下載 Bose Work 應用程式：

1. 在 App Store 或 Google Play 中搜尋並下載 Bose Work 應用程式。
2. 在行動設備上開啟應用程式，並啟用位置追蹤功能。
3. 在行動設備上連接至 Bose Videobar VB1。

若要存取 Bose Work 應用程式的說明檔案，請參見應用程式中的 Settings（設定）頁面。

產品詳細資料

面板

前面板

1. 摄影機
2. 靜音指示燈：麦克風關閉時，此指示燈會亮起紅光。
3. Bluetooth指示燈：此指示燈會顯示VB1Bluetooth連接的目前狀態：

緩慢閃爍藍光：VB1已準備好與Bluetooth行動設備進行配對。

恆亮白光：VB1已連接Bose Work應用程式或行動設備，可進行線上會議與媒體播放。

指示燈熄滅：沒有Bluetooth連接。

1. 燥條：請參見燈條(第31頁)，以瞭解更多相關資訊。

側面板

1. 靜音按鍵：按下此按鍵可使 VB1 麦克風靜音或取消靜音。
2. Bluetooth 按鍵：長按此按键可進入配對模式。

後面板

1. Network(網路)：此1Gbps RJ45連接可用於進行配置及/或監控。（此連接埠位於後面板的內側。）
2. Power(電源): 可連接隨附的電源供應器。
3. Audio In (音訊輸入): 可使用 3.5 ~mm (1/2) 立體聲連接線 (未隨附) 連接至選用的音訊源 (例如所連接的螢幕或顯示幕的音訊輸出)。
4. Ctrl Input: 可使用隨附的 2 頁歐 Euroblock 連接端子，將連接埠用於靜音取代。根據預設，此輸入為低態有效，且包含內部上拉電阻。
5. USB-C: 此連接埠可用於連接會議所使用的電腦。
6. HDMI Display: 可使用隨附的 HDMI 連接線，從此連接埠連接至顯示幕。（此連接埠位於後面板的內側。）

備註：主機電腦必須安裝最新版本的DisplayLink®驅動程式，且VB1必須啟用DisplayLink設定(預設為停用)，才能使HDMI輸出開始運作。請前往displaylink.com/downloads下載最新版本的驅動程式。您可以使用Bose Work Configuration應用程式、WebUI或Bose Work Management應用程式，來啟用或停用DisplayLink設定(請參見軟體應用程式(第23頁))。

遥控器

Bose Videobar VB1 隨附一支紅外線遙控器，可用於調整攝影機與音量設定、將麦克風靜音，並可開啟 VB1 的 Bluetooth 配對模式。

備註：軟體應用程式中也具備遙控器的完整功能，可方便您設定 Bose Videobar VB1。請參見軟體應用程式(第23頁)，以瞭解更多資訊。

1. 靜音：可用於將VB1麦克風靜音/取消靜音。
2. Bluetooth：長按3秒鐘即可進入配對模式。若已配對某台設備，長按此按键即可取消配對。
3. 摄影機鏡頭平移：按下此按键即可左右平移攝影機鏡頭（<或>），長按則可持續調整。
4. 摄影機鏡頭傾斜：按下此按键即可上下傾斜攝影機鏡頭（A或V），長按則可持續調整。
5. 原位預設：可用於將鏡頭平移、傾斜與縮放（PTZ）攝影機設定回復至原位。您可以在 Bose Work Configuration 應用程式中變更原位設定。
6. 預設1與2：按下按鍵即可選擇攝影機的預設1或預設2模式。長按則可將目前的鏡頭平移、傾斜與縮放(PTZ)攝影機設定儲存為預設1或預設2。
7. 自動取景功能：可開放/關閉自動取景功能。開放此功能後，鏡頭平移、傾斜與縮放（PTZ）攝影機設定會自動進行調整，隨時將視野中的所有與會者涵蓋在內。
8. 音量：可用於調整音量大小（+或-）。
9. 摄影機鏡頭縮放：可放大或縮小攝影機鏡頭的縮放率（+或-）。

燈條

燈條位於VB1攝影機下方。

顯示外觀 活動 系統狀態
	燈條中央的一小段恆亮白光。	電源已開啟，並處於「喚醒」狀態。
	全部的指示燈均恆亮白光。	會議進行中。攝影機處於關閉狀態。
	燈條中央恆亮綠光，兩側恆亮白光。	會議進行中。攝影機已開啟，自動取景功能處於關閉狀態。
	燈條中央的一小段恆亮綠光，兩側恆亮白光。	會議進行中。攝影機與自動取景功能均已開啟。
	燈條中央的一小段恆亮綠光，兩側燈光熄滅。	攝影機已開啟。沒有會議在進行中。
	燈條的最左端閃爍一次(如果沒有會議在進行中,會亮起白光/開啟;如果有會議在進行,則會熄滅)。	音量降低一級。
	燈條的最右端閃爍一次(如果沒有會議在進行中,會亮起白光/開啟;如果有會議在進行,則會熄滅)。	音量增加一級。
	燈條最左端的一小段閃爍一次(如果沒有會議在進行中,會亮起白光/開啟;如果有會議在進行,則會熄滅)。	已達最低音量。
	燈條最右端的一小段閃爍一次(如果沒有會議在進行中,會亮起白光/開啟;如果有會議在進行,則會熄滅)。	已達最高音量。
	燈條中央的一小段快速閃爍白光。	VB1正在搜尋Wi-Fi網路。
	燈條中央的一小段閃爍一次白光,然後熄滅。	VB1已連接至Wi-Fi網路。這也同時表示VB1已偵測到連接主機USB連接埠或Audio In的新音訊源。
	燈條中央的一小段恆亮紅光。	VB1由於韌體/軟體問題而無法正常運作。請聯絡Bose技術支援服務。
	燈條中央的一小段閃爍琥珀光。	VB1由於連接問題而無法正常運作。請確認VB1是否已連接至網路。
	白光在燈條的左右兩端之間來回移動。	VB1正在下載並安裝韌體更新。請勿切斷VB1的電源或網路連接。更新作業完成後,燈條會停止移動,且VB1會發出提示音。
	燈條中央的一小段反覆閃爍白光。 接著,白光從中央向兩側移動,直到整個燈條恆亮白光。燈光以相同模式熄滅。	VB1在還原為原廠預設設定之後重啟。
	燈條中央的一小段反覆閃爍白光。	VB1於電源切斷後重啟。
	燈條中央的一小段反覆閃爍紫光。	Bose Work Management 應用程式正在傳送「識別設備」訊息至VB1。

操作

開始進行會議

備註：主機電腦必須安裝最新版本的 DisplayLink® 驅動程式，且 VB1 必須啟用

DisplayLink 設定 (預設為停用)，才能使 HDMI 輸出開始運作。請前往

displaylink.com/downloads 下载最新版本的驅動程式。您可以使用 Bose Work

Configuration 應用程式、WebUI 或 Bose Work Management 應用程式，來啟用或停

用DisplayLink設定(請參見軟體應用程式(第23頁))。

若要使用VB1開始進行會議：

1. 使用隨附的USB連接線來連接VB1與您的電腦。如有需要，可使用隨附的USB C轉A轉接器。
2. 在您所選用的會議軟體中啟動會議。
3. 在會議軟體的設備設定中，選取 Bose Videobar VB1 作為麥克風、揚聲器與攝影機設備。

若要使用VB1作為通話麦克風進行通話

1. 按下VB1側面的Bluetooth按鍵(或長按遙控器上的Bluetooth按鍵3秒鐘)，使VB1進入配對模式。
2. 在行動設備上搜尋可用的Bluetooth設備，然後選取VB1。
3. 透過您的行動設備進行通話。音訊會自動從您的行動設備路由至VB1的揚聲器與麦克風。

調整攝影機

備註：軟體應用程式中也具備遙控器的完整功能，可方便您設定 Bose Videobar VB1。請參見軟體應用程式(第23頁)，以瞭解更多資訊。

提示：為能方便您快速調整攝影機的設定，我們建議您在行動設備上使用 Bose Work 應用程式。請參見 Bose Work 應用程式 (第 26 頁)。

重設攝影機

若要將攝影機還原為預設的鏡頭平移、傾斜與縮放設定，請按下遙控器上的原位按鍵。

調整平移與傾斜角度

備註：在攝影機鏡頭完全縮小(拉遠)的狀態下，將無法調整平移與傾斜角度。

若要調整攝影機鏡頭的左右平移角度，請按下遙控器上的其中一個攝影機平移按鍵（<或>）。

若要調整攝影機鏡頭的上下傾斜角度，請按下遙控器上的其中一個攝影機傾斜按鍵(A或V)。

每按下按鍵一次即可調整一級，長按則可持續調整。

調整縮放率

若要調整攝影機鏡頭的縮放率，請按下遙控器上的其中一個Zoom(縮放)按鍵(+或-)。每按下按鍵一次即可調整一級，長按則可持續調整。

儲存與恢復預設

您可以將攝影機的鏡頭平移、傾斜與縮放設定，儲存為預設設定：預設1或預設2。在恢復您所儲存的預設設定時，攝影機會立即返回至已儲存的鏡頭平移、傾斜與縮放設定。

若要儲存預設設定：

1. 請將鏡頭調整出您想要的平移、傾斜與縮放設定。
2. 在遙控器上長按您要使用的預設按鍵(預設1或預設2)3秒鐘。即可將攝影機的鏡頭設定儲存至該預設設定。

若要恢復您所儲存的預設設定，請在遙控器上按下您想要使用的預設按键（預設1或預設2）。攝影機的鏡頭將會立即調整為該預設按键所儲存的平移、傾斜與縮放設定。

啟用/停用自動取景功能

若要啟用或停用攝影機的自動取景功能，請按下遙控器上的自動取景功能按键。

啟用此功能後，攝影機會自動持續調整鏡頭的平移、傾斜與縮放設定，隨時將視野中的所有與會者涵蓋在內。

備註：若調整鏡頭的平移、傾斜與縮放設定，或選取 Home (原位)、Preset 1 (預設 1) 或 Preset 2 (預設 2)，將會自動停用自動取景功能。

停用此功能後，請以手動方式調整攝影機的平移傾斜變焦（PTZ）設定。

管理音訊位準

Bose Videobar VB1具備四種音訊輸入：內建麦克風、USB音訊、Bluetooth音訊以及類比輸入(Audio In(音訊輸入)插孔)。

此外，VB1並具備三種音訊輸出：內建揚聲器、USB音訊、Bluetooth音訊。

所有這些訊號的即時位準（除了Audio In(音訊輸入)插孔以外)，都會顯示在Bose Work Configuration應用程式/WebUI的Meters(儀表)標籤之中。

本機音訊播放

透過VB1揚聲器播放USB、Bluetooth連接或類比輸入的音樂或音訊。此音訊不會在開會時傳送至遠端。

會議音訊

VB1麦克風音訊在回音消除(AEC)功能之後傳送至遠端(透過USB輸出)。

若透過USB輸出傳送本機音訊播放，將會透過VB1揚聲器播放音訊，但AEC功能會先從VB1麦克風收音中移除音樂，然後才將音訊傳送至遠端。

若要將本機音訊播放傳送至遠端，請在您的會議軟體中共用音訊播放應用程式。

調整音訊位準

VB1具備兩個音量控制：用於VB1揚聲器與類比輸入(Audio In(音訊輸入))增益。

若要調整VB1揚聲器的音量，請使用遙控器上的音量+或-按鍵，可調整主機電腦的音量，或調整Bluetooth音訊的音量。這三個音量位準會永遠保持同步，所以只需調整其中一個，就能讓其他兩個隨之改變。

備註：軟體應用程式中也具備遙控器的完整功能，可方便您設定 Bose Videobar VB1。請參見軟體應用程式(第23頁)，以瞭解更多資訊。

如有需要，可調整 Analog Input Gain（類比輸入增益），以調整傳送至 Audio In（音訊輸入）插孔的訊號，使其與主機電腦及 Bluetooth 音訊的額定位準相符。您可以使用 Bose Work Configuration 應用程式或 WebUI 或 Bose Work Management 應用程式來進行這項操作（請參見軟體應用程式（第 23 頁）。

管理Bluetooth設備

VB1一次只能與單一台Bluetooth設備配對。舉例而言，VB1無法與一台使用Bose Work應用程式的設備進行配對，並與另一台用於通話或音訊播放的設備配對。

將Bluetooth設備與VB1進行配對

Bose Work 應用程式會使用 Bluetooth 低功耗 (BLE) 來配對您的 Bluetooth 設備與 VB1。這款應用程式會自動「尋找」附近的 VB1。

若要使用 Bose Work 應用程式來配對 Bluetooth 設備與 VB1，請開啟應用程式，並選取您想要使用的 VB1。連接成功之後，VB1 前面板的 Bluetooth 指示燈會恆亮白光。(請參見 Bose Work 應用程式 (第 26 頁)，以瞭解更多資訊。)

若要配對Bluetooth設備以進行通話或音訊播放：

1. 按下VB1側面的Bluetooth按鍵(或長按遙控器上的Bluetooth按鍵3秒鐘)，使VB1進入其配對模式。VB1前面板的Bluetooth指示燈會閃爍藍光。
2. 在Bluetooth設備上搜尋其他可用的Bluetooth設備，然後選取VB1。連接成功之後，VB1前面板的Bluetooth指示燈會恆亮白光。

取消VB1與Bluetooth設備的連接

VB1並不會自動重新連接先前曾經配對的Bluetooth設備。假如失去Bluetooth連接(可能由於距離、故意取消連接或與另一台設備配對等原因)，您將需要依照下列步驟重新進行配對。

若要取消VB1與Bluetooth設備的連接，請執行下列任一項操作：

在您的行動設備上停用Bluetooth連接功能。

按下VB1側面的Bluetooth按鍵。

長按遙控器上的Bluetooth按鍵3秒鐘。

低耗電模式

部分國家的能源相關法規會要求VB1這類產品應於未使用時進入低耗電模式，以節約能源。您可以使用Bose Work Configuration應用程式或WebUI或Bose Work Management應用程式，來停用(或重新啟用)VB1的這項功能(請參見軟體應用程式(第23頁))。

VB1的低耗電模式實際上分為兩階段：待機模式與低耗電待機模式。

如果您啟用低耗電模式，VB1將會在間置18分鐘後進入待機模式。在間置超過2小時以後，將會進入低耗電待機模式。在這兩種模式下，VB1正面的燈條都會處於熄滅狀態。

如果您停用低耗電模式，則這兩種模式也都會停用。

某些操作或指令會使VB1無法進入待機模式、從待機模式「唤醒」（恢復正常運作狀態），或從低耗電待機模式「唤醒」（恢復正常運作狀態）。

操作或指令		使 VBI 無法進入待機模式。	從待機模式「喚醒」VB1。	從低耗電待機模式「喚醒」VB1。
按下按鍵	按下 VB1 備面的靜音或 Bluetooth 按鍵	✓ √ √
	遙控器的任何按鍵	✓ √ √
USB 將設備連接至 USB-C 連接埠			✓	✓
			透過 Bose Work Configuration 應用程式或 WebUI 進行通訊	✓
			音訊播放	✓	✓
Bluetooth	使用中的連接	✓	✓
	音訊播放	✓	✓
Wi-Fi 或乙太網路	透過 Bose Work Configuration 應用程式或 WebUI 進行通訊	✓	✓
	透過 Bose Work Management 應用程式進行通訊	✓	✓
HDMI Display 連接至 HDMI Display (HDMI 顯示幕)連接埠的電腦啟用了 DisplayLink		✓	✓
Audio In	音訊播放	✓	✓

維護與保養

清潔VB1

VB1可能需要定期清潔。

請使用柔軟的乾布擦拭機身表面。

請避免讓任何水分滲入網罩內或任何連接線/線路連接之處。

替换零件與配件

您可以透過Bose客戶服務訂購替換零件與配件。

請造訪：worldwide.Bose.com/Support/VB1

有限保固

Bose Videobar VB1享有有限保固。請造訪我們的網站：pro.Bose.com/warranty，以瞭解關於有限保固的詳細資料。

若要註冊產品，請造訪 global.Bose.com/register，以瞭解相關說明。未註冊產品並不會影響您的有限保固權利。

序號位置

序號與型號位於產品的後面板。

您也可以使用 Bose Work Configuration 應用程式或 WebUI 或 Bose Work Management 應用程式來查看產品序號 (請參見軟體應用程式 (第 23 頁))。

還原為原廠預設設定

若還原為原廠預設設定，系統將會執行下列動作：

清除VB1的Bluetooth設備配對清單。

清除攝影機預設設定（「預設1」與「預設2」）。

將所有攝影機、麦克風與揚聲器設定還原為預設值。（其中多項設定都是在 Bose Work Configuration 軟體或 Management 軟體中進行設定。）

將管理員密碼重設為 Bose123!

備註：建議您在重設之後變更密碼。

若要將VB1的所有設定還原為原廠預設值，請執行下列任一項操作：

同時長按遙控器上的原位按鍵與自動取景功能按鍵5秒鐘。

同時長按VB1側面的靜音按鍵與Bluetooth按鍵5秒鐘。

燈條中央的一小段會反覆閃爍白光。接著，白光會從中央向兩側移動，直到整個燈條恆亮白光。燈光以相同模式熄滅。此過程完成之後，VB1將會以原廠預設設定重啟。

忘記密碼

如果忘記用於存取管理員配置設定的密碼，您必須還原為原廠預設設定，以重設密碼(請參見還原為原廠預設設定(第42頁))。

備註：建議您在重設之後變更密碼。

更新軟體

您可以使用 Bose Work Configuration 應用程式與 Bose Work Management 應用程式來檢查更新，並安裝 VB1 韓體更新。請參見軟體應用程式（第 23 頁），以瞭解如何下載及使用這些軟體應用程式。

如果您有使用 Bose Work Configuration WebUI 來設定 VB1，則您的電腦必須連接至網際網路，否則可能無法於線上 Bose 伺服器自動檢查或更新軻體。

如果您在使用WebUI時無法存取韻體更新，請執行下列任一項操作：

使用 Bose Work Configuration 應用程式。

使用 Bose Work Management 應用程式。

將韌體更新檔案直接下載至您的電腦，然後使用 Bose Work Configuration WebUI來照常更新韌體。

疑难排解

請先嘗試下列各項解決方法。

如果您的 VB1 發生問題，請先嘗試下列各項解決方法：

請確認VB1已連接電源。

請確認後面板的所有連接線均已確實妥善連接。請參見連接線連接(第20頁)。

請檢查狀態指示燈。請參見前面板(第27頁)

請確認您的行動設備可支援Bluetooth連接功能。

請檢查是否有可用的VB1軟體更新。請參見更新軟體(第42頁)。

將您的Bluetooth設備移至靠近VB1之處，並遠離任何干擾或障礙物。

調整VB1、電腦、Bluetooth設備或其他任何音訊源的音量。請參見管理音訊位準(第38頁)。

若無法解決問題，請參見下表以瞭解常見問題的情況與解決方法。如果仍然無法解決問題，請聯絡 Bose 客戶服務。

請造訪：worldwide.Bose.com/contact

問題 解決方法
我能聽見音樂聲，但我的電腦並未連接。	請檢查Bluetooth指示燈是否恆亮白光。若有，可能有某人的Bluetooth設備已配對至VB1。按下VB1側面的Bluetooth按鍵以取消連結。
聲音太小或根本無法聽見。	音量可能太低。請使用下列方式調高音量： VB1遙控器 您的Bluetooth行動設備(若有使用) 您的會議軟體(揚聲器音量) 如果仍然無法聽見聲音，請在您的會議軟體中確認是否已選取Bose Videobar VB1作為揚聲器。
聲音失真。	音量可能太大。請使用下列方式降低音量： VB1遙控器 您的Bluetooth行動設備(若有使用) 您的會議軟體(揚聲器音量)
透過電腦調整音量之後，VB1的音量沒有任何變化。	您的電腦可能並未選取VB1作為預設的音訊播放設備(即使會議軟體可使用VB1正常運作)。 Windows: 按一下系統匣中的Speaker(揚聲器)圖示(位於工作列中)，然後選取Bose Videobar VB1作為播放設備。 macOS: 按一下畫面左上角的Apple圖示，然後選取System Preferences(系統偏好設定)，按一下Sound(聲音)，然後按一下Output(輸出)。在設備清單中選取Bose Videobar VB1。
在將電腦或行動設備連接至VB1時，電腦或行動設備的音量突然改變。	此為正常情況。在所有的設備均連接至VB1之後，便會自動同步所有設備的音量。
Bose Videobar VB1沒有出現在會議軟體的麦克風、揚聲器或攝影機清單之中。	請稍候大約30秒鐘的時間，讓您的電腦將VB1註冊為麦克風、揚聲器與攝影機設備。 如果仍然無法解決問題，請嘗試下列解決方法： 請確認USB連接線是否確實連接至您的電腦。 請嘗試連接至電腦的其他USB連接埠。 請確認VB1的電源已開啟(已確實妥善連接電源插頭)。 請確認USB連接線是否確實連接至VB1後面板的USB-C連接埠。 請嘗試使用較短的USB連接線。
我的會議軟體顯示視訊功能無法運作或無法啟動。	此問題通常是由於Bose Work Configuration應用程式或另一個整合通訊用戶端已在使用並控制攝影機。請關閉正在使用視訊功能的其他應用程式。
在嘗試使用Bose Work Configuration WebUI連接VB1時，瀏覽器顯示安全警告訊息。	此為正常情況，因為VB1並未提供基於動態分配IP位址的安全憑證。請參見Bose Work Configuration應用程式與WebUI(第24頁)，以瞭解詳細說明。(如果您不確定要如何以電腦、網路瀏覽器或其他方式執行操作，請先詢問IT/系統管理員。)
第二顯示幕沒有顯示視訊影像(來自 HDMI Display (HDMI 顯示幕)連接埠)。	請嘗試下列解決方法: 請確認顯示幕的電源已開啟。 請確認顯示幕的輸入/音源是否設定為連接至 VB1 的 HDMI 連接埠。 請確認 HDMI 連接線是否確實連接至 VB1 與顯示幕。 請確認您的電腦是否安裝最新版本的 DisplayLink 驅動程式 (displaylink.com/downloads)。 請確認您的電腦是否設定為「擴充」至第二顯示幕(而非「鏡射」或「複製」)。 請確認是否已在 Bose Work Configuration 軟體中啟用 DisplayLink 設定。
即使並未將 VB1 連接至 HDMI Display (HDMI 顯示幕)連接埠,我的電腦還是將 VB1 傳測為第二顯示幕。	請確認您的電腦是否設定為「鏡射」或「複製」顯示幕(而非「擴充」至第二顯示幕)。
第二顯示幕中的視訊影像(來自 HDMI Display (HDMI 顯示幕)連接埠)與音訊不同步。	請在電腦的顯示幕設定中調低視訊影像的解析度。
第二顯示幕的視訊影像(來自 HDMI Display (HDMI 顯示幕)連接埠)失真。	請確認您所使用的是 Bose 原廠連接線或經認證的 USB 連接線。並請確認連接線並未受損或扭結。
攝影機鏡頭在我沒有手動調整的情況下進行縮放。	攝影機的自動取景功能可能處於啟用狀態。按下遙控器上的自動取景功能按键,即可停用此功能。 某些會議軟體應用程式會內建自動取景功能,因此可能會裁切影像或變更攝影機鏡頭的縮放率。您可以在會議軟體中停用此功能(若可行)。
Bluetooth指示燈閃爍藍光。	此為正常情況。這表示 VB1 正處於 Bluetooth 配對模式中(可能不慎按下 VB1 機身側面或遙控器上的 Bluetooth 按鍵)。
Bluetooth指示燈恆亮白光。	此為正常情況。這表示 VB1 已連接至 Bluetooth 行動設備,可播放音樂或進行通話,或已連接至 Bose Work 應用程式。
燈條亮起。	如果整個燈條亮起，表示正在進行會議。 如果只有燈條上的一小段亮起，則表示沒有在進行會議。僅代表VB1電源開啟。請參見燈條(第31頁)，以瞭解更多資訊。
燈條中央的一小段恆亮綠光。	此為正常情況。這表示VB1攝影機處於開啟狀態。 (如果燈條中的其他部分恆亮白光，表示正在進行會議；如果燈條中的其他部分熄滅，則表示沒有在進行會議)。

868554-0010

BOSE
