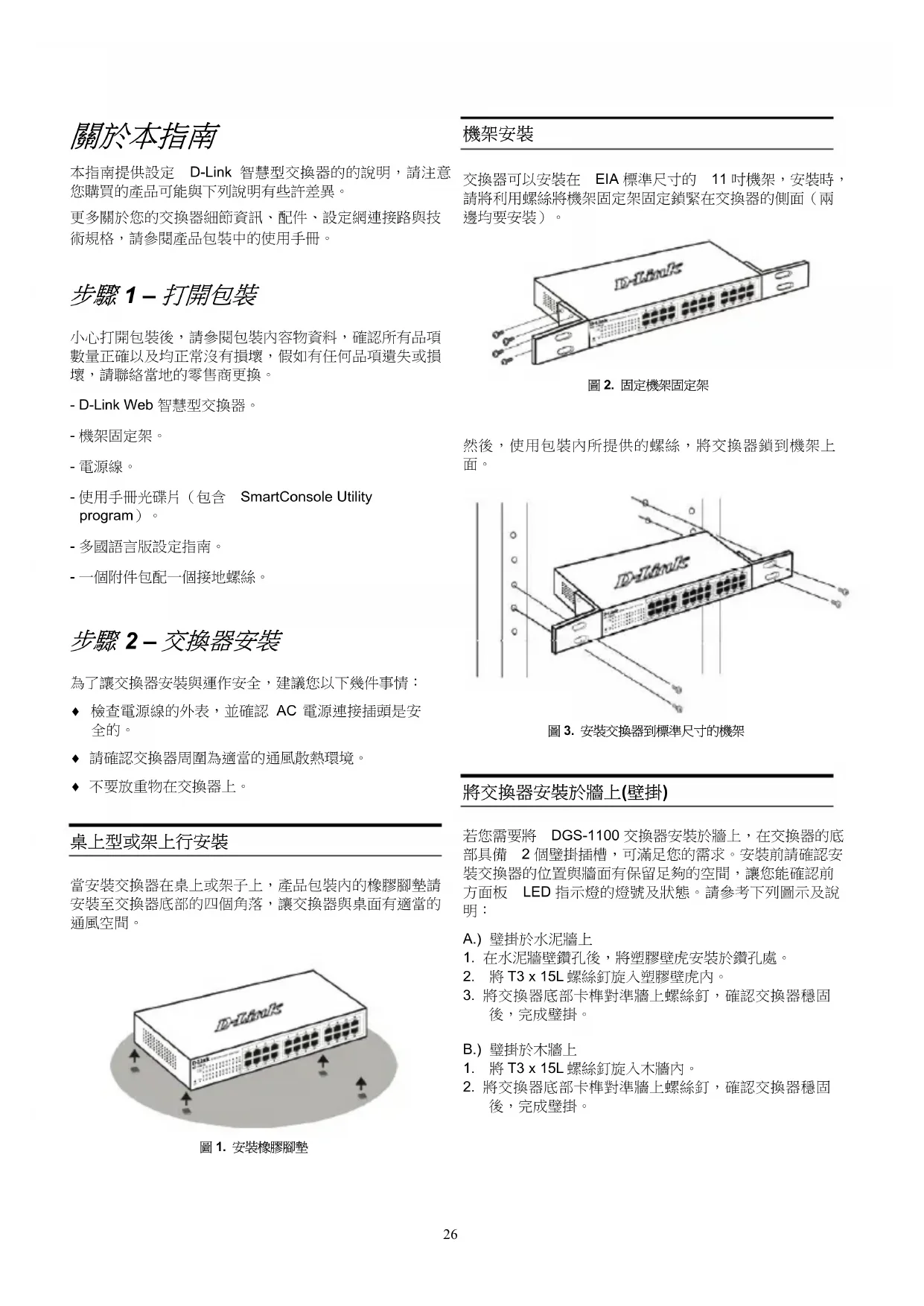

本指南提供設定 D-Link 智慧型交換器的的說明，請注意您購買的產品可能與下列說明有些許差異。
更多關於您的交換器細節資訊、配件、設定網連接路與技術規格，請參閱產品包裝中的使用手冊。
步驟1-打開包裝
小心打開包裝後，請參閱包裝內容物資料，確認所有品項數量正確以及均正常沒有損壞，假如有任何品項遺失或損壞，請聯絡當地的零售商更換。
- D-Link Web 智慧型交换器。
- 機架固定架。
- 電源線。
- 使用手册光碟片（包含 SmartConsole Utility program）。
- 多國語言版設定指南。
- 一個附件包配一個接地螺絲。
步驟 2-交換器安裝
為了讓交換器安裝與運作安全，建議您以下幾件事情：
檢查電源線的外表，並確認 AC 電源連接插頭是安全的。
◆ 請確認交換器周圍為適當的通風散熱環境。
◆ 不要放重物在交换器上。
桌上型或架上行安装

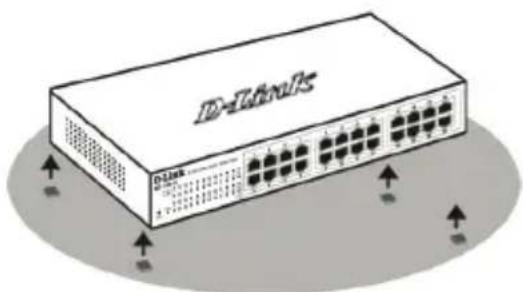

當安裝交換器在桌上或架子上，產品包裝內的橡膠腳墊請安裝至交換器底部的四個角落，讓交換器與桌面有適當的通風空間。

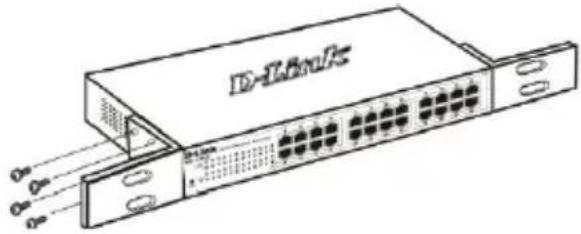

交換器可以安裝在 EIA 標準尺寸的 11 吋機架，安裝時，請將利用螺絲將機架固定架固定鎖緊在交換器的側面（兩邊均要安裝）。
然後，使用包裝內所提供的螺絲，將交換器鎖到機架上面。


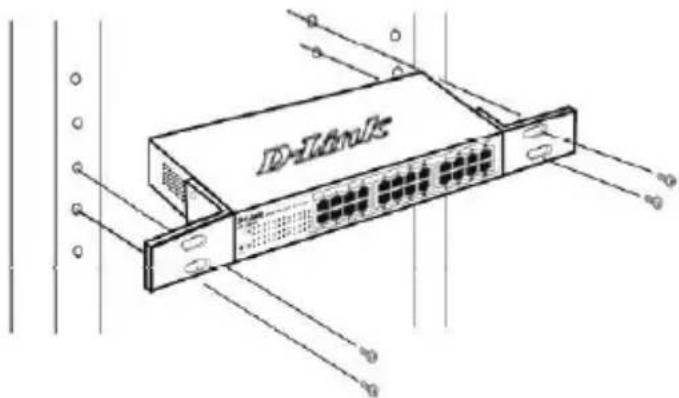

D-Link圖 3. 安裝交換器到標準尺寸的機架
將交換器安裝於牆上(壁掛)
若您需要將 DGS-1100 交換器安裝於牆上，在交換器的底部具備 2 個壁掛插槽，可滿足您的需求。安裝前請確認安裝交換器的位置與牆面有保留足夠的空間，讓您能確認前方面板 LED 指示燈的燈號及狀態。請參考下列圖示及說明：
A.) 壁掛於水泥牆上
- 在水泥牆壁鑽孔後，將塑膠壁虎安裝於鑽孔處。
- 將 T3 x 15L 螺絲釘旋入塑膠壁虎內。
-
將交換器底部卡榫對準牆上螺絲釘，確認交換器穩固後，完成壁掛。
B.) 壁掛於木牆上 -
將 T3 x 15L 螺絲釘旋入木牆內。
-
將交換器底部卡榫對準牆上螺絲釘，確認交換器穩固後，完成壁掛。


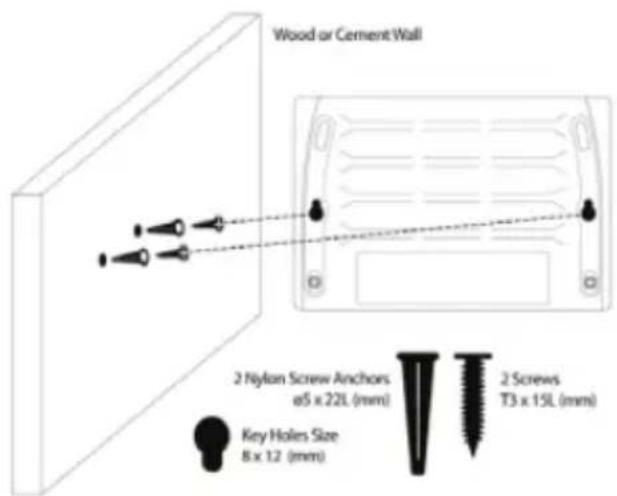

Wood or Cement Wall 2 Nylon Screw Anchors ø5 x 22L (mm) Key Holes Size 8 x 12 (mm) 2 Screws T3 x 15L (mm)(1) 木牆至少要有 3/4 英吋厚
(2) 水泥墙至少要有 3 英吋厚
圖 4. 將交換器安裝於牆上(壁掛)

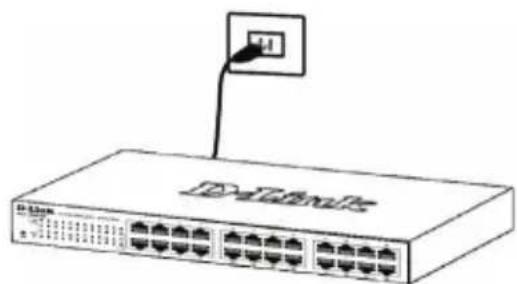

步驟 3-將 AC 電源線連接至交換器
您可以連接 AC 電源線至交換器後方的的電源插孔（電源插孔最好具備接地或高壓保護機制）
為了預防危險，如果發生電源中斷，請立即拔掉插座，當電源回覆，請將電源插上。
管理設定
D-Link 智慧型交換器可以使用網路瀏覽器管理，或可以透過任何電腦用 SmartConsole Utility 進行管理。
假如您想要管理一部 D-Link 智慧型交換器，Web-based Management 將會是較好的選擇，每部交換器會取得自己的 IP 位址，可以讓 Web-Based Management 或電腦在相同的 IP 網段進行通訊溝通之用。
不過，假如您要管理多部的 D-Link 智慧型交換器，SmartConsole Utility 則是較好的選擇。使用 SmartConsoleUtility，您不需更換您電腦的 IP 位址，即可輕鬆開始進行多部智慧型交換器的初始設定，請參考接下來 Web-Based Management 與 SmartConsole Utility 的詳細安裝說明。
Web-based 管理介面
設備成功安裝後，您可以設定交換器、監控LED面板顯示與使用Netscape Navigator（6.2或以後版本）或Microsoft® Internet Explorer（5.0或以後版本）進行圖形化統計資料顯示。
開始 Web 設定您的交換器時，您需要以下的設備：
- 電腦具備提供 RJ-45 介面乙太網路卡。
- 標準乙太網路線。
步驟 1

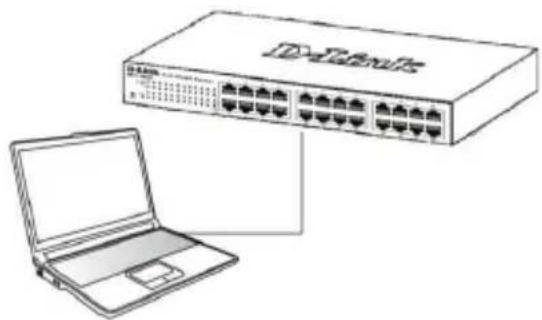

使用標準網路線連接電腦網路卡與交換器前方任何網路埠。
電腦必須取得與交換器相同網段的 IP 位址，始可透過乙太網路線連結登入與設定交換器，舉例來說，假如交換器的 IP 位址為 10.90.90.90，電腦的 IP 位址必須為 10.x.y.z（其中 x/y 需介於 0～254 之間，z 需介於 1～254 之間）
網頁設定也可以透過 SmartConsole Utility 開啟，打開 SmartConsole Utility 當出現設備列表時，雙擊該交換器，將會自動下載設定至您的瀏覽器中。
注意：交換器的 IP 位址原廠設定值為 10.90.90.90、子網路遮罩為 255.0.0.0 與預設閘道為 0.0.0.0。
步驟3
當下面的登入視窗顯示，請在密碼欄輸入輸入“admin”，接著按下 OK 至設定主視窗畫面。
產品提供 SmartConsole Utility 程式，可以利用它經由電腦搜尋與該電腦相同 L2 網段的交換器，這個工具僅支援使用 Windows 2000、XP 與 Vista x64/86 作業系統的電腦，安裝 SmartConsole Utility 有兩種方式，一是透過安裝光碟片自動執行，另一種是手動安裝。
注意：請在安裝最新版 SmartConsole Utility 前，確認移除任何現在在電腦的 SmartConsole Utility。
方式 1：透過安裝光碟片自動執行 SmartConsole Utility，請依據下面幾個步驟安裝。
- 將 Utility 光碟片放入您電腦的光碟機中。
- 自動執行程式將會彈出自動執行。
- 點選"Install SmartConsole Utility"按鍵，安裝精靈將會引導您設定過程。
- 成功安裝 SmartConsole Utility 後，您可以透過點選開始 > 程式集 > D-Link SmartConsole Utility 開啟 Utility。
- 您的電腦僅需要與智慧型交換器放在相同的 L2 網段中，就可以透過 SmartConsole Utility 尋找到交換器。
方式 2：透過手動安裝 SmartConsole Utility，請依據下面幾個步驟安裝。
- 將 Utility 光碟片放入您電腦的光碟機中。
- 在 Windows 中點選開始，選擇執行。
-
在執行對話框中，輸入 D:\D-Link SmartConsole Utility\setup.exe（D:\表示您的光碟機位址），接著點選 OK。
-
接著可以隨著螢幕的說明繼續安裝 Utility。
- 完成後，點選開始，選擇程式集 > D-Link SmartConsole Utility，打開 SmartConsole Utility。
- 連接智慧型交換器至與您電腦相同的 L2 網段，使用 SmartConsole Utility 尋找智慧型交換器。
關於SmartConsole更詳細的功能，請參閱使用手冊中的Smart Wizard文件說明。
