Type de produit	Switch géré (EasySmart)
Marque	D-Link
Modèle	DGS-1100-08
Ports	8 ports Gigabit Ethernet
Alimentation	CA 100-240 V, 50-60 Hz
Dimensions (approx.)	280 x 180 x 44 mm (11 x 7,1 x 1,7 po)
Poids (approx.)	1,5 kg (3,3 lb)
Interface de gestion	Interface Web, utilitaire SmartConsole
Adresse IP par défaut	10.90.90.90
Masque de sous-réseau par défaut	255.0.0.0
Mot de passe par défaut	admin
Options de montage	Bureau, rack (EIA 19 pouces), montage mural
Accessoires inclus	Cordon d'alimentation, supports de montage en rack, patins en caoutchouc, CD avec utilitaire SmartConsole, guide de démarrage rapide
Navigateurs pris en charge	Microsoft Internet Explorer 5.0+, Netscape Navigator 6.2+
Systèmes d'exploitation pour SmartConsole	Windows 2000, Windows XP, Windows Vista (x64/x86)
Ventilation	Assurer une circulation d'air adéquate ; ne pas obstruer les évents
Sécurité	Débrancher en cas de panne de courant ; utiliser une prise mise à la terre

FOIRE AUX QUESTIONS - DGS110008 D-LINK

Comment réinitialiser le commutateur D-Link DGS-1100-08 aux paramètres d'usine ?

Appuyez et maintenez enfoncé le bouton de réinitialisation sur le panneau avant pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela rétablit l'adresse IP par défaut (10.90.90.90) et le mot de passe (admin).

Quelle est l'adresse IP et le mot de passe par défaut ?

L'adresse IP par défaut est 10.90.90.90 avec un masque de sous-réseau de 255.0.0.0. Le mot de passe par défaut est admin.

Comment puis-je gérer le commutateur ?

Vous pouvez gérer le commutateur via un navigateur Web (saisir l'adresse IP) ou en utilisant l'utilitaire D-Link SmartConsole pour Windows.

Puis-je monter le commutateur sur un mur ?

Oui, le DGS-1100-08 prend en charge le montage mural à l'aide des deux encoches en trou de serrure au bas. Utilisez des vis T3 x 15L et des chevilles nylon pour les murs en béton.

À quoi sert l'utilitaire SmartConsole ?

L'utilitaire SmartConsole détecte tous les commutateurs EasySmart sur le même segment de réseau de couche 2 et vous permet de les configurer sans modifier l'adresse IP de votre PC.

Comment connecter le commutateur à mon réseau ?

Connectez un câble Ethernet de votre PC ou périphérique réseau à l'un des 8 ports Gigabit du commutateur. Branchez ensuite le cordon d'alimentation.

Que faire si j'oublie le mot de passe ?

Effectuez une réinitialisation d'usine en maintenant le bouton de réinitialisation enfoncé pendant 10 secondes. Cela effacera tous les paramètres et rétablira le mot de passe par défaut (admin).

Le commutateur est-il montable en rack ?

Oui, le commutateur comprend des supports de montage en rack pour s'adapter à un rack EIA de 19 pouces. Fixez les supports sur les côtés et serrez avec les vis fournies.

Quelle tension utilise le commutateur ?

Le commutateur utilise CA 100-240 V, 50-60 Hz. Le cordon d'alimentation est inclus.

Comment mettre à jour le micrologiciel ?

Les mises à jour du micrologiciel ne sont pas couvertes dans le guide de démarrage rapide. Veuillez vous référer au manuel d'utilisation complet ou au site Web d'assistance D-Link pour des instructions détaillées.

MODE D'EMPLOI DGS110008 D-LINK

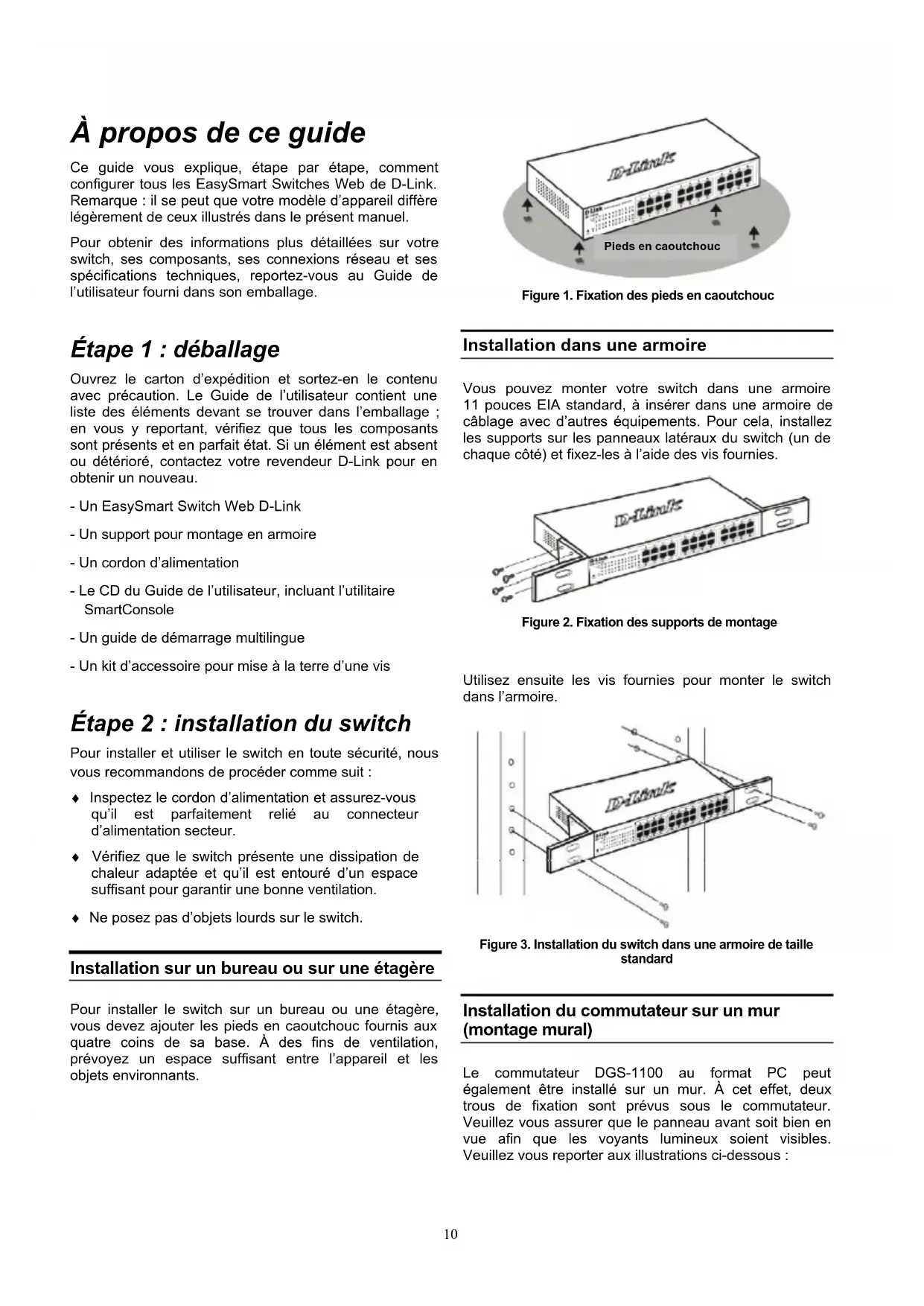

À propos de ce guide

Ce guide vous explique, étape par étape, comment configurer tous les EasySmart Switches Web de D-Link. Remarque : il se peut que votre modèle d'appareil diffère légèrement de ceux illustrés dans le présent manuel.

Pour obtenir des informations plus détaillées sur votre switch, ses composants, ses connexions réseau et ses spécifications techniques, reportez-vous au Guide de l'utilisateur fourni dans son emballage.

Étape 1 : déballage

Ouvrez le carton d'expédition et sortez-en le contenu avec précaution. Le Guide de l'utilisateur contient une liste des éléments devant se trouver dans l'emballage ; en vous y reportant, vérifiez que tous les composants sont présents et en parfait état. Si un élément est absent ou détérioré, contactez votre revendeur D-Link pour en obtenir un nouveau.

• Un EasySmart Switch Web D-Link
• Un support pour montage en armoire
• Un cordon d'alimentation
• Le CD du Guide de l'utilisateur, incluant l'utilitaire SmartConsole
• Un guide de démarrage multilingue
• Un kit d'accessoire pour mise à la terre d'une vis

Étape 2 : installation du switch

Pour installer et utiliser le switch en toute sécurité, nous vous recommandons de procéder comme suit :

• Inspectez le cordon d'alimentation et assurez-vous qu'il est parfaitement relié au connecteur d'alimentation secteur.
  ♦ Vérifiez que le switch présente une dissipation de chaleur adaptée et qu'il est entouré d'un espace suffisant pour garantir une bonne ventilation.
  ♦ Ne posez pas d'objets lourds sur le switch.

Installation sur un bureau ou sur une étagère

Pour installer le switch sur un bureau ou une étagère, vous devez ajouter les pieds en caoutchouc fournis aux quatre coins de sa base. À des fins de ventilation, prévoyez un espace suffisant entre l'appareil et les objets environnants.

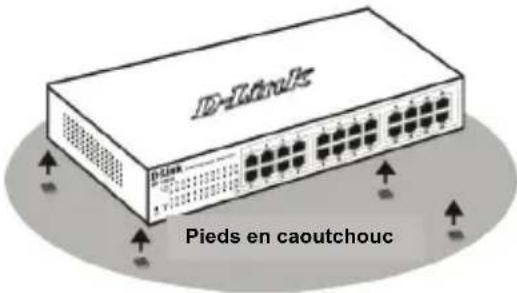

Figure 1. Fixation des pieds en caoutchouc

Installation dans une armoire

Vous pouvez monter votre switch dans une armoire 11 pouces EIA standard, à insérer dans une armoire de câblage avec d'autres équipements. Pour cela, installez les supports sur les panneaux latéraux du switch (un de chaque côté) et fixez-les à l'aide des vis fournies.

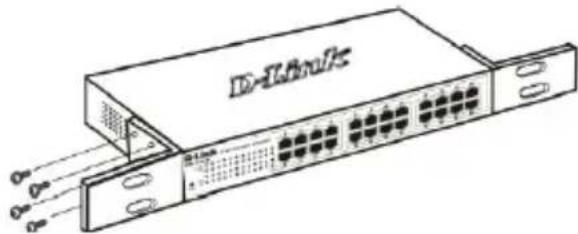

Figure 2. Fixation des supports de montage

Utilisez ensuite les vis fournies pour monter le switch dans l'armoire.

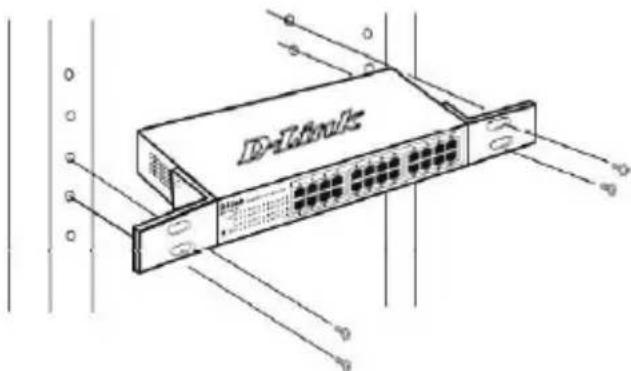

Figure 3. Installation du switch dans une armoire de taille standard

Installation du commutateur sur un mur (montage mural)

Le commutateur DGS-1100 au format PC peut également être installé sur un mur. À cet effet, deux trous de fixation sont prévus sous le commutateur. Veuillez vous assurer que le panneau avant soit bien en vue afin que les voyants lumineux soient visibles. Veuillez vous reporter aux illustrations ci-dessous :

A.) Installation sur un mur en béton
1. Insérez les chevilles nylon dans le mur en béton.
2. Serrez les vis T3 x 15L dans les chevilles nylon.
3. Accrochez le commutateur sur les vis, les trous de fixation se trouvant sur la partie inférieure du périphérique. L'installation est maintenant terminée.
B.) Installation sur un mur en bois
1. Serrez les vis T3 x 15L dans le mur en bois.
2. Accrochez le commutateur sur les vis, les trous de fixation se trouvant sur la partie inférieure du périphérique. L'installation est maintenant terminée.

(1) Minimum 19 mm pour un mur en bois.
(2) Minimum 7 cm pour un mur en

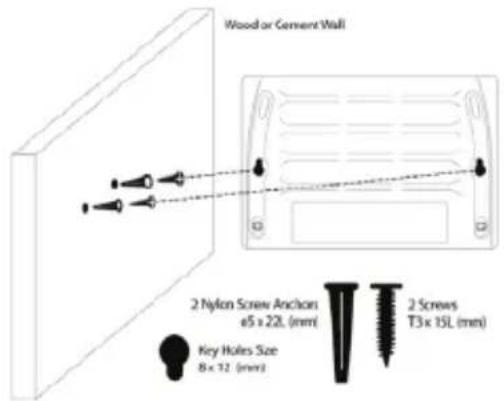

Figure4. Installation d'un commutateur au format PC sur un mur

Étape 3 : raccordement au secteur

À présent, reliez le switch à une prise de courant (de préférence mise à la terre et dotée d'un parasurtenseur) à l'aide du cordon d'alimentation secteur branché à l'arrière du switch.

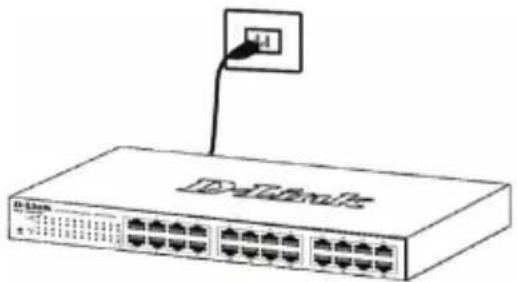

Figure 5. Raccordement du switch à une prise de courant

Panne de courant

En cas de panne de courant, par précaution, débranchez le switch. Rebranchez-le une fois le courant rétabli.

Options d'administration

Le commutateur EasySmart de D-Link peut être géré par le biais d'un navigateur Web ou via un PC utilisant l'utilitaire SmartConsole.

Si vous ne voulez gérez qu'un seul commutateur EasySmart de D-Link, l'option Web est préférable. Chaque commutateur doit posséder sa propre adresse IP pour communiquer avec le Web ; l'adresse IP du PC doit se trouver sur la même plage que celle du commutateur.

Cependant, si vous voulez gérez plusieurs commutateurs EasySmart de D-Link, l'utilitaire SmartConsole est une meilleure option. En effet, il vous évite de devoir changer l'adresse IP de votre PC et facilite la configuration initiale de plusieurs commutateurs EasySmart. Reportez-vous aux instructions d'installation détaillées suivantes concernant la gestion Web et l'utilitaire SmartConsole.

Interface de gestion Web

Une fois l'installation physique effectuée, vous pouvez configurer le switch, surveiller les voyants et afficher des graphiques de statistiques à l'aide d'un navigateur Web (Netscape Navigator version 6.2 ou supérieure, ou Microsoft® Internet Explorer version 5.0 ou supérieure, par exemple).

Pour commencer la configuration Web de votre unité, vous avez besoin des éléments suivants :

• PC équipé d'une connexion Ethernet RJ-45
- Câble Ethernet standard

Étape 1

Connectez une extrémité du câble Ethernet à l'un des ports disponibles sur le panneau avant du switch et l'autre extrémité au port Ethernet de l'ordinateur.

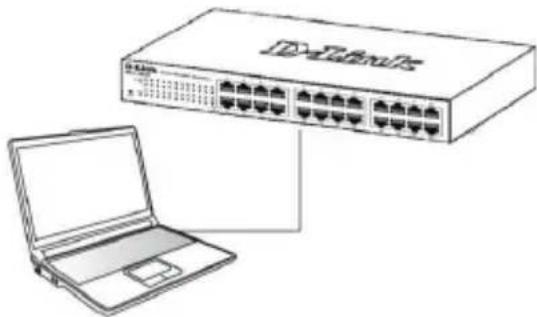

Figure 6. Branchement du câble Ethernet

Étape 2

Pour pouvoir ouvrir une session et configurer le commutateur via une connexion Ethernet, l'adresse IP du PC doit être dans la même plage que celle du commutateur. Par exemple, si l'adresse IP du commutateur est 10.90.90.90, l'adresse IP du PC doit être 10.x.y.z (où x et y sont compris entre 0 et 254 et z est compris entre 1 et 254) et son masque de sous-réseau doit être 255.0.0.0.

Ouvrez votre navigateur Web et, dans la barre d'adresse, tapez http://10.90.90.90 (adresse IP par défaut). Ensuite, appuyez sur .

Figure 7. Saisie de l'adresse IP 10.90.90.90 dans le navigateur Web

Vous pouvez également accéder à la configuration Web via l'utilitaire SmartConsole. Ouvrez l'utilitaire SmartConsole et, dans la liste des switches, double-cliquez sur celui de votre choix. La configuration Web est automatiquement chargée dans votre navigateur Web.

REMARQUE : L'adresse IP par défaut du switch est 10.90.90.90 ; son masque de sous-réseau est 255.0.0.0 et sa passerelle par défaut, 0.0.0.0

Étape 3

Lorsque la boîte de connexion suivante apparaît, entrez le mot de passe « admin ». Appuyez sur OK pour ouvrir la fenêtre de configuration principale.

Figure 8. Fenêtre d'authentication utilisateur

Utilitaire SmartConsole

L'utilitaire SmartConsole est inclus dans le CD d'installation. Il s'agit d'un programme de détection des EasySmart Switches connectés au même segment de réseau de niveau 2 que le PC. Cet outil concerne uniquement les PC exécutant Windows 2000, Windows XP et Windows Vista x64/86. Vous pouvez procéder de deux manières pour installer cet utilitaire : en lançant le programme d'installation automatique présent sur le CD ou manuellement.

Remarque : avant d'installer la dernière version de l'utilitaire SmartConsole, veillez à supprimer toute installation précédente.

Option 1 : la procédure suivante vous permet d'installer l'utilitaire SmartConsole via le programme d'installation automatique du CD.

1. Insérez le CD de l'utilitaire dans le lecteur de CD-ROM.
2. Le programme d'installation automatique apparaît.
3. Cliquez sur le bouton "Install SmartConsole Utility" (Installer l'utilitaire SmartConsole). Un assistant vous guidera tout au long du processus.
4. Une fois l'utilitaire installé, ouvrez-le en cliquant sur Démarrer > Tous les programmes > D-Link SmartConsole Utility (Utilitaire D-Link SmartConsole).
5. Connectez le EasySmart Switch au même segment de réseau de niveau 2 que le PC et détectez les Smart Switches présents via l'utilitaire SmartConsole.

Option 2 : la procédure suivante vous permet d'installer l'utilitaire SmartConsole manuellement.

1. Insérez le CD de l'utilitaire dans le lecteur de CD-ROM.
2. Dans le menu Démarrer du bureau Windows, choisissez Exécuter.
3. Dans la boîte de dialogue Exécuter, tapez D:\D-Link SmartConsole Utility\setup.exe (où D:\ correspond à votre lecteur de CD-ROM), puis cliquez sur OK.
4. Pour installer l'utilitaire, suivez les instructions affichées à l'écran.
5. Une fois l'installation terminée, sélectionnez Démarrer > Tous les programmes > D-Link SmartConsole Utility (Utilitaire D-Link SmartConsole), puis lancez l'utilitaire SmartConsole-
6. Connectez le EasySmart Switch au même segment de réseau de niveau 2 que le PC et détectez les EasySmart Switches présents via l'utilitaire SmartConsole.

Pour une présentation détaillée des fonctions de l'utilitaire SmartConsole, consultez la présentation qui lui est consacrée dans le Guide de l'utilisateur.
