PANDUAN PENGGUNA DGS110008 D-LINK

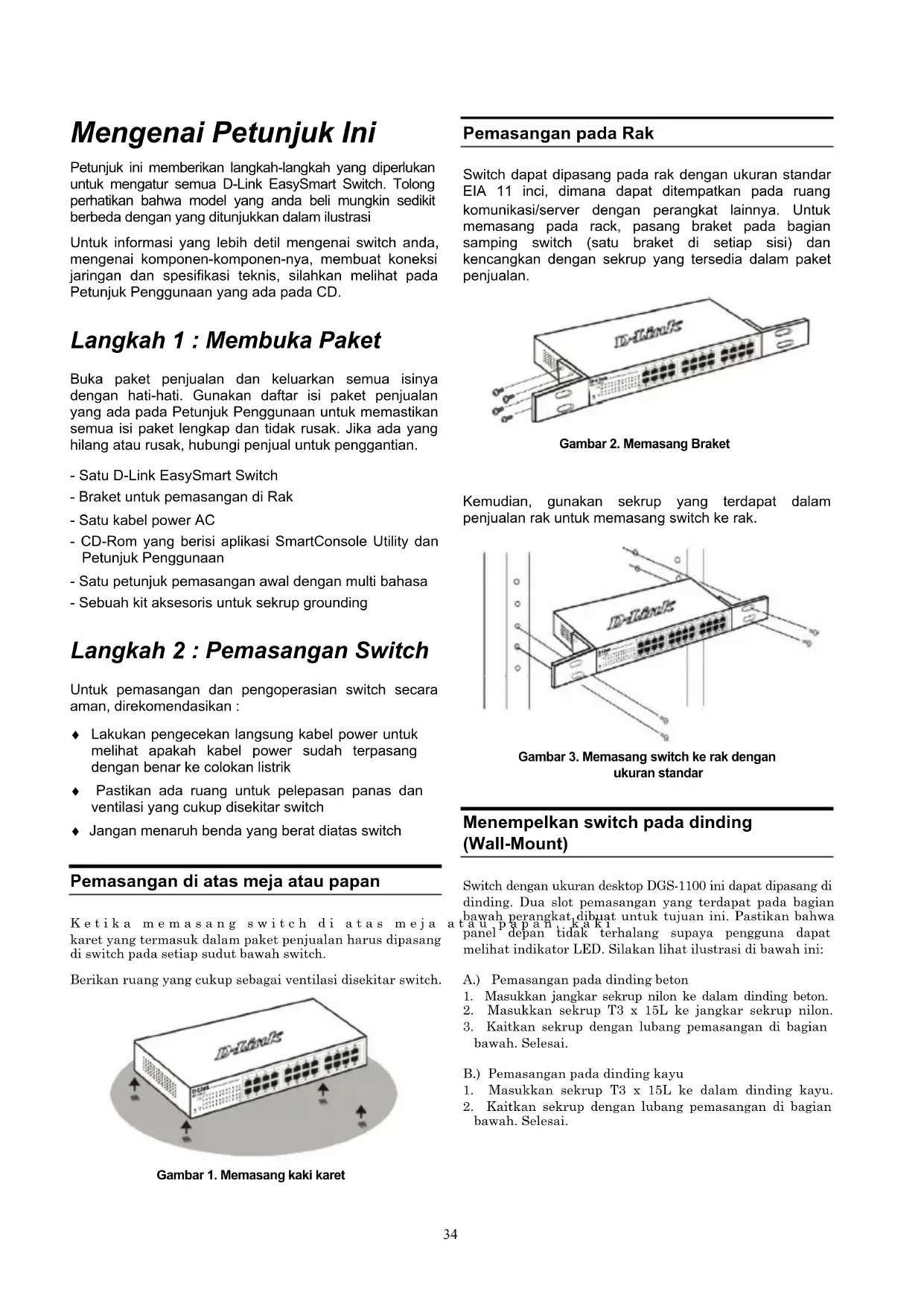

segmento de rede L2 do seu PC e utilizar o SmartConsole Utility para identificar os EasySmart Switches. Para uma análise detalhada das funções do SmartConsole, favor consultar a introdução ao SmartConsole Utility no Manual do Usuário.3334 Mengenai Petunjuk Ini Petunjuk ini memberikan langkah-langkah yang diperlukan untuk mengatur semua D-Link EasySmart Switch. Tolong perhatikan bahwa model yang anda beli mungkin sedikit berbeda dengan yang ditunjukkan dalam ilustrasi Untuk informasi yang lebih detil mengenai switch anda, mengenai komponen-komponen-nya, membuat koneksi jaringan dan spesifikasi teknis, silahkan melihat pada Petunjuk Penggunaan yang ada pada CD. Langkah 1 : Membuka Paket Buka paket penjualan dan keluarkan semua isinya dengan hati-hati. Gunakan daftar isi paket penjualan yang ada pada Petunjuk Penggunaan untuk memastikan semua isi paket lengkap dan tidak rusak. Jika ada yang hilang atau rusak, hubungi penjual untuk penggantian. - Satu D-Link EasySmart Switch - Braket untuk pemasangan di Rak - Satu kabel power AC - CD-Rom yang berisi aplikasi SmartConsole Utility dan Petunjuk Penggunaan - Satu petunjuk pemasangan awal dengan multi bahasa - Sebuah kit aksesoris untuk sekrup grounding Langkah 2 : Pemasangan Switch Untuk pemasangan dan pengoperasian switch secara aman, direkomendasikan : ♦ Lakukan pengecekan langsung kabel power untuk melihat apakah kabel power sudah terpasang dengan benar ke colokan listrik ♦ Pastikan ada ruang untuk pelepasan panas dan ventilasi yang cukup disekitar switch ♦ Jangan menaruh benda yang berat diatas switch Pemasangan di atas meja atau papan Ketika memasang switch di atas meja atau papan, kaki karet yang termasuk dalam paket penjualan harus dipasang di switch pada setiap sudut bawah switch. Berikan ruang yang cukup sebagai ventilasi disekitar switch.

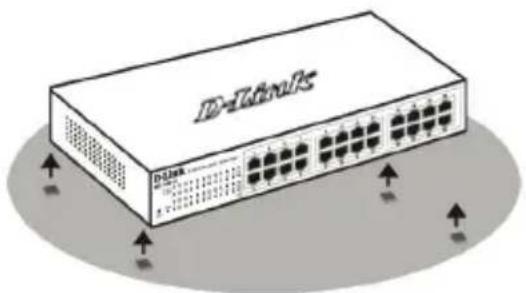

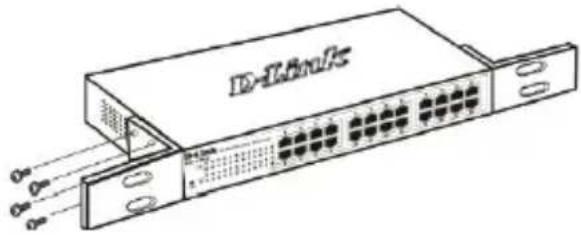

Gambar 1. Memasang kaki karet Pemasangan pada Rak Switch dapat dipasang pada rak dengan ukuran standar EIA 11 inci, dimana dapat ditempatkan pada ruang komunikasi/server dengan perangkat lainnya. Untuk memasang pada rack, pasang braket pada bagian samping switch (satu braket di setiap sisi) dan kencangkan dengan sekrup yang tersedia dalam paket penjualan. Gambar 2. Memasang Braket Kemudian, gunakan sekrup yang terdapat dalam penjualan rak untuk memasang switch ke rak. Gambar 3. Memasang switch ke rak dengan ukuran standar Menempelkan switch pada dinding (Wall-Mount) Switch dengan ukuran desktop DGS-1100 ini dapat dipasang di dinding. Dua slot pemasangan yang terdapat pada bagian bawah perangkat dibuat untuk tujuan ini. Pastikan bahwa panel depan tidak terhalang supaya pengguna dapat melihat indikator LED. Silakan lihat ilustrasi di bawah ini: A.) Pemasangan pada dinding beton

3. Kaitkan sekrup dengan lubang pemasangan di bagian

bawah. Selesai. B.) Pemasangan pada dinding kayu

1. Masukkan sekrup T3 x 15L ke dalam dinding kayu.

2. Kaitkan sekrup dengan lubang pemasangan di bagian

bawah. Selesai.35 (1) Minimal 3/4 inch untuk tembok kayu.. (2) Minimal 3 inch untuk tembok beton. Gambar 4. Memasang switch ke dinding

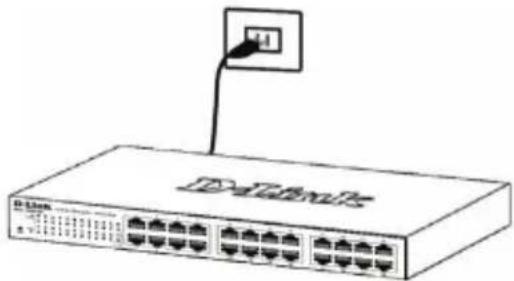

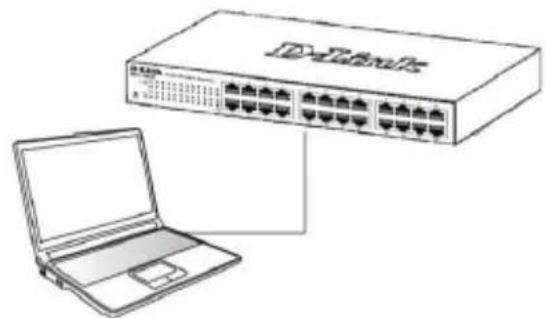

Langkah 3: Colokkan kabel power AC Sekarang anda dapat menghubungkan kabel power AC ke port power dibelakang switch ke colokan listrik. (Direkomendasikan peralatan sudah di grounded dan dilengkapi dengan pelindung terhadap lonjakan listrik). Gambar 5. Mencolokkan switch ke colokan listrik Pemadaman Listrik Sebagai tindakan pencegahan, kabel power harus dicabut jika terjadi pemadaman listrik. Ketika listrik kembali menyala, anda dapat kembali menghubungkan switch ke listrik. Pilihan Pengaturan D-Link EasySmart Switch dapat diatur melalui sebuah browser web atau melalui PC mana saja menggunakan SmartConsole Utility. Jika anda ingin mengatur hanya sebuah D-Link EasySmart Switch, Pengaturan berbasiskan Web adalah pilihan terbaik. Setiap switch harus mempunyai sebuah alamat IP sendiri yang digunakan untuk komunikasi dalam pengaturan berbasiskan Web dan Komputer harus mempunyai sebuah alamat IP yang berada dalam subnet yang sama dengan switch. Namun, jika anda ingin mengatur beberapa D-Link EasySmart Switches, maka SmartConsole Utility adalah pilihan terbaik. Menggunakan SmartConsole Utility, anda tidak perlu mengganti alamat IP dari komputer anda dan sangat mudah untuk memulai pengaturan awal untuk beberapa EasySmart Switches. Silahkan mengacu pada petunjuk pemasangan lebih detail berikut untuk Pengaturan berbasiskan Web dan SmartConsole Utility. Antar Muka Pengaturan Berbasiskan Web Setelah pemasangan secara fisik selesai dilakukan, anda dapat mengatur switch, me-monitor lampu LED dan menampilkan gambar statistik menggunakan web browser seperti Netscape Navigator (versi 6.2 atau lebih tinggi) atau Microsoft® Internet Explorer (versi 5.0 atau lebih tinggi) Anda membutuhkan perangkat berikut untuk memulai mengatur perangkat anda melalui web : Sebuah PC dengan koneksi ethernet RJ-45 Sebuah kabel Ethernet standar Langkah 1 : Hubungkan kabel Ethernet dari port mana saja pada bagian depan switch ke port Ethernet pada PC. Gambar 6. Kabel Ethernet yang sudah terhubung Langkah 2 : Dalam rangka untuk login dan mengatur switch melalui koneksi Ethernet, PC harus mempunyai sebuah alamat IP yang berada dalam jangkauan yang sama. Sebagai contoh, jika switch mempunyai sebuah alamat IP

10.90.90.90, PC harus mempunyai sebuah alamat IP

10.x.y.z (dimana x/y adalah sebuah angka antara 0 ~ 254 dan z adalah sebuah angka antara 1 ~ 254), dan sebuah subnet mask 255.0.0.0 Buka web browser anda dan ketik http://10.90.90.90 (Alamat IP default) pada kotak alamat, lalu tekan <Enter>.36 Gambar 7. Memasukkan alamat IP 10.90.90.90 pada Web browser Konfigurasi berbasiskan web bisa juga diakses melalui SmartConsole Utility. Buka SmartConsole Utility dan klik dua kali pada switch yang muncul pada Device List. Ini akan secara otomatis membuka konfigurasi berbasiskan web pada web browser anda.

Catatan : Alamat IP default switch adalah 10.90.90.90 dengan subnet mask 255.0.0.0 dan default gateway 0.0.0.0 Langkah 3 : Ketika kotak login muncul, ketik “admin” untuk password- nya. Lalu tekan OK untuk masuk kedalam jendela utama konfigurasi.

Gambar 8. Jendela autentikasi user SmartConsole Utility SmartConsole Utility yang ada pada CD instalasi adalah sebuah program untuk menemukan Smart Switches yang berada dalam segmen jaringan L2 yang sama dengan PC anda. Tool ini hanya untuk komputer dengan sistem operasi Windows 2000, Windows XP dan Windows Vista x64/86. Ada dua pilihan untuk memasang SmartConsole Utility, yang pertama menggunakan program autorun yang ada pada CD instalasi dan yang kedua melalui pemasangan manual. Catatan : Pastikan anda membuang SmartConsole Utility yang mungkin ada pada PC anda sebelum anda memasang SmartConsole Utility yang baru. Pilihan 1 : Ikuti langkah-langkah berikut untuk memasang SmartConsole Utility menggunakan program autorun yang ada pada CD instalasi.

Pemasangan akan menuntun anda.

4. Setelah proses pemasangan selesai, anda dapat

menjalan program dengan meng-klik Start > Programs > D-Link SmartConsole Utility.

5. Hubungkan EasySmart Switch dengan segmen

jaringan L2 yang sama dengan PC anda dan gunakan SmartConsole Utility untuk menemukan EasySmart Switches. Pilihan 2 : Ikuti langkah-langkah berikut untuk memasang SmartConsole Utility secara manual.

4. Ikuti langkah-langkah yang tertera pada layar untuk

6. Hubungkan EasySmart Switch dengan segmen

jaringan L2 yang sama dengan PC anda dan gunakan SmartConsole Utility untuk menemukan EasySmart Switches.. Untuk lebih detil mengenai fungsi SmartConsole, silahkan melihat pada pengenalan SmartConsole Utility yang ada pada petunjuk penggunaan.3738
