使用説明書 DGS110008 D-LINK

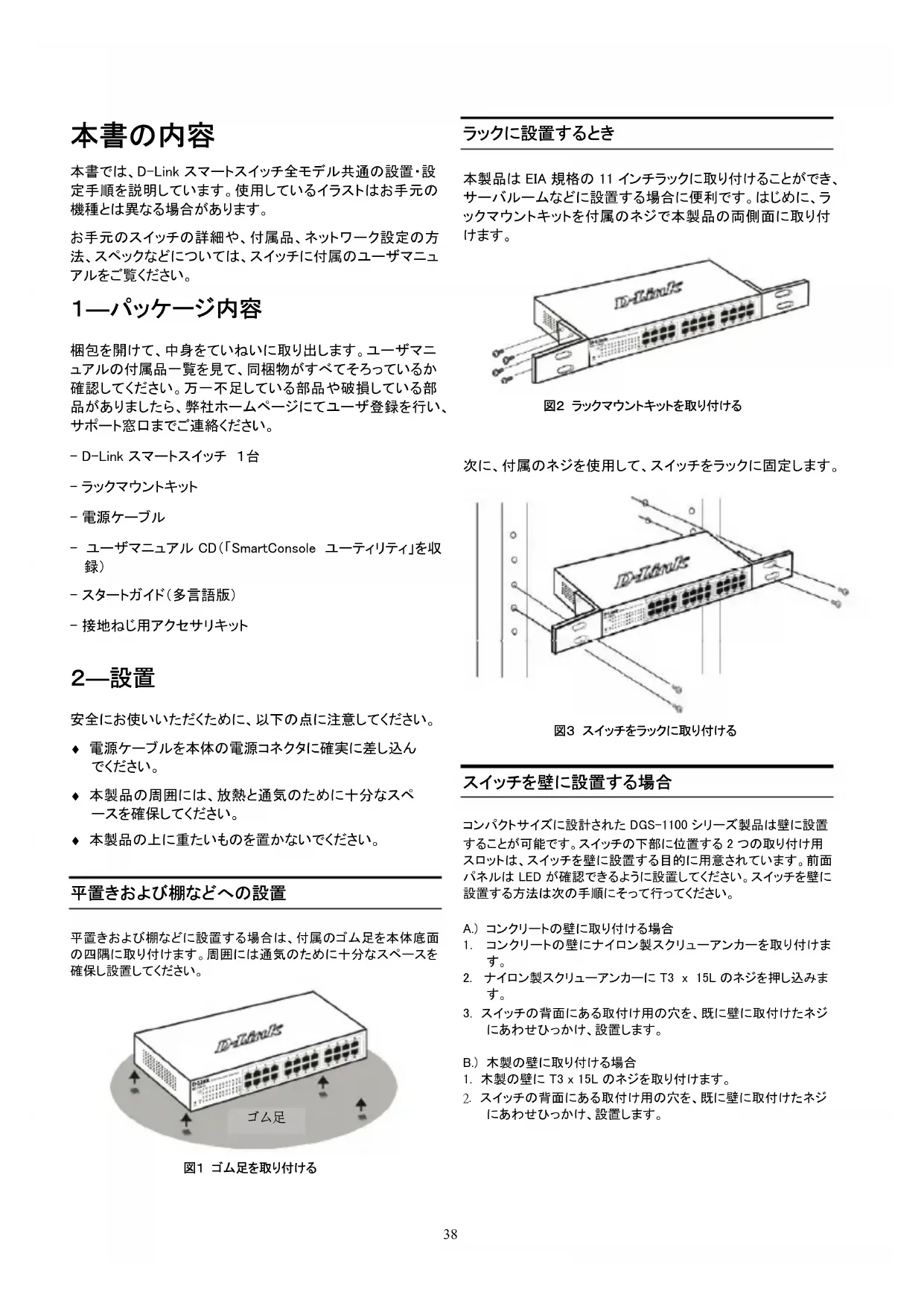

本書では、D-Link スマートスイッチ全モデル共通の設置・設 定手順を説明しています。使用しているイラストはお手元の 機種とは異なる場合があります。 お手元のスイッチの詳細や、付属品、ネットワーク設定の方 法、スペックなどについては、スイッチに付属のユーザマニュ

梱包を開けて、中身をていねいに取り出します。ユーザマニ ュアルの付属品一覧を見て、同梱物がすべてそろっているか 確認してください。万一不足している部品や破損している部 品がありましたら、弊社ホームページにてユーザ登録を行い、 サポート窓口までご連絡ください。 - D-Link スマートスイッチ １台 - ラックマウントキット

- ユーザマニュアル CD（「SmartConsole ユーティリティ」を収

- スタートガイド（多言語版） - 接地ねじ用アクセサリキット

安全にお使いいただくために、以下の点に注意してください。 ♦ 電源ケーブルを本体の電源コネクタに確実に差し込ん

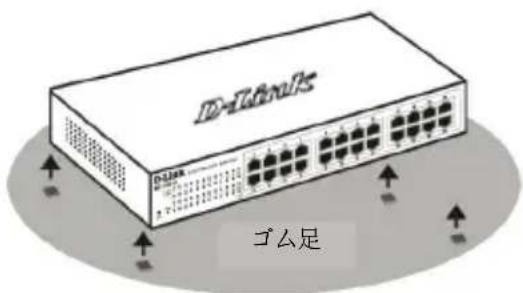

♦ 本製品の周囲には、放熱と通気のために十分なスペ ースを確保してください。 ♦ 本製品の上に重たいものを置かないでください。 平置きおよび棚などへの設置 平置きおよび棚などに設置する場合は、付属のゴム足を本体底面 の四隅に取り付けます。周囲には通気のために十分なスペースを 確保し設置してください。

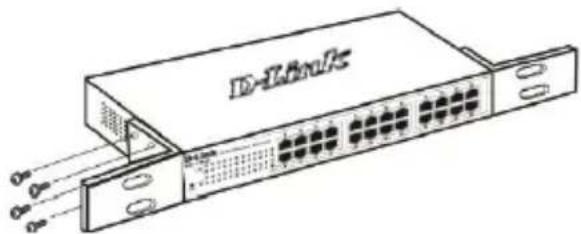

本製品は EIA 規格の 11 インチラックに取り付けることができ、 サーバルームなどに設置する場合に便利です。はじめに、ラ ックマウントキットを付属のネジで本製品の両側面に取り付

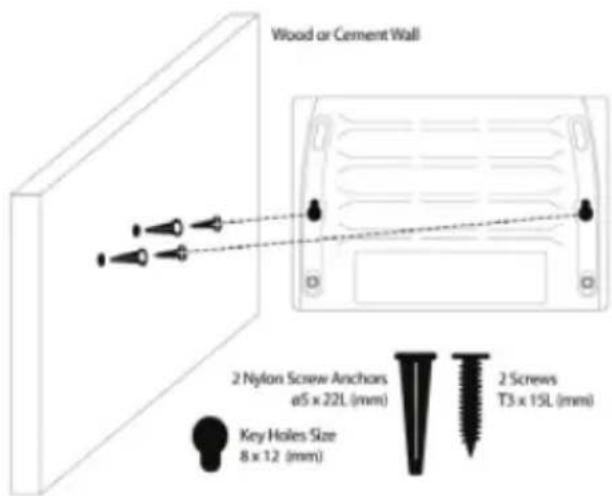

図２ ラックマウントキットを取り付ける 次に、付属のネジを使用して、スイッチをラックに固定します。 図３ スイッチをラックに取り付ける スイッチを壁に設置する場合 コンパクトサイズに設計された DGS-1100 シリーズ製品は壁に設置 することが可能です。スイッチの下部に位置する 2 つの取り付け用 スロットは、スイッチを壁に設置する目的に用意されています。前面 パネルは LED が確認できるように設置してください。スイッチを壁に 設置する方法は次の手順にそって行ってください。 A.) コンクリートの壁に取り付ける場合

1. コンクリートの壁にナイロン製スクリューアンカーを取り付けま

2. ナイロン製スクリューアンカーに T3 x 15L のネジを押し込みま

3. スイッチの背面にある取付け用の穴を、既に壁に取付けたネジ

にあわせひっかけ、設置します。 B.) 木製の壁に取り付ける場合

1. 木製の壁に T3 x 15L のネジを取り付けます。

2. スイッチの背面にある取付け用の穴を、既に壁に取付けたネジ

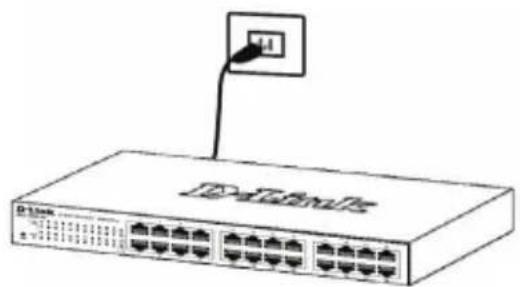

ゴム足39 (1) 木製の壁には最低深さ 3/4 インチは必要 (2) コンクリートの壁には最低深さ 3 インチは必要 図 4 壁にスイッチを取付ける方法 ３―電源ケーブルの接続 電源ケーブルを本体背面の電源コネクタに接続し、もう一方 をコンセントに差し込みます。（コンセントはアース付きでサー ジ対策のあるものをおすすめします。） 図 5 電源ケーブルの接続

停電の際には念のためコンセントを抜きます。電力が復旧し てから、再度コンセントをつないでください。

D-Link EasySmart Switch は WEB ブ ラ ウ ザ も し く は SmartConsole Utility がインストールされている PC から管理

D-Link EasySmart Switch を１台のみ管理する場合は、WEB ベースで管理することをお勧めします。WEB ベースで管理で きるよう各スイッチは IP アドレスを割り当て、WEB ベース管 理に使用する PC はスイッチと同じ IP アドレス範囲内に設定

複数の D-Link EasySmart Switch を管理する場合は、 SmartConsole Utility で 管 理 す る こ と を お 勧 め し ま す 。 SmartConsole Utility を使用するにあたり、PC の IP アドレス を変更することなく、複数の EasySmart Switch の初期設定を 開始することが可能です。WEB ベース管理及び SmartConsole Utility のインストールに関しては、次の詳細を

Web ベース管理インターフェイス Webブラウザを使って、スイッチの設定、ステータスLEDのモ ニタリング、統計情報のグラフ表示などができます。使用可 能なブラウザは、Netscape Navigator（バージョン6.2以降）や Microsoft

Internet Explorer（バージョン5.0以降）などです。 ウェブブラウザを使ったスイッチの設定には、以下のものが

イーサネットポート（RJ-45）を持つコンピュータ 標準的なイーサネットケーブル

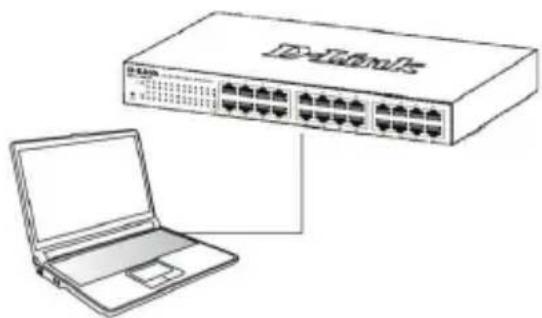

イーサネットケーブルを使って、スイッチ前面のいずれかのポ ートとコンピュータのイーサネットポートを接続します。 図６ イーサネットケーブルの接続

イーサネット接続経由でスイッチへのログインや設定を行なう には、PC はスイッチと同じ範囲内の IP アドレスを所有してい る必要があります。スイッチが 10.90.90.90 の IP アドレスを所 有している場合、PC は 10.x.y.z（x 及び y は 0～254、z は 1 ～254 の値）でサブネットマスクは 255.0.0.0 である必要があ

Web ブラウザを起動し、アドレス欄に「http://10.90.90.90」（初 期設定の IP アドレス）と入力し、Enter キーを押します。

図７ Web ブラウザ上で IP アドレス「10.90.90.90」を入力40 SmartConsole ユーティリティを使って Web 設定画面を開くこ ともできます。SmartConsole ユーティリティを開いて、 「Device List」からスイッチ名をダブルクリックすると、ブラウ ザ上にウェブ設定画面が表示されます。 初期設定値は以下の通りです。 IP アドレス：10.90.90.90 サブネットマスク：255.0.0.0 ゲートウェイ：0.0.0.0

以下のようなログインダイアログが表示されたら、「Password」 に「admin」と入力します。「OK」ボタンをクリックするとメイン設 定画面が表示されます。

図８ ログインダイアログ SmartConsole ユーティリティ インストール CD に収録されている「SmartConsole ユーティリ ティ」は、設定用コンピュータが接続されているレイヤ２ネット ワークセグメント内のスマートスイッチを検出します。このユ ーティリティが動作する OS は、Windows 2000、Windows XP、 Windows Vista x64/86 です。SmartConsole ユーティリティの インストール方法には、インストール CD のオートランを利用 する方法と、手動インストールの二通りがあります。 注意：古いバージョンの SmartConsole ユーティリティがイン ストールされている場合は、必ず古いバージョンをアンインス トールしてから最新版をインストールしてください。

１：インストール CD のオートランを利用したインストール

1. インストール CD をコンピュータの CD-ROM ドライブにセ

2. オートランが自動的にスタートします。

3. 「 Install SmartConsole Utility 」 ボタンをクリックする

インストールウィザードの指示に従ってインストールしてく

4. インストールが完了したら、「スタート」メニューの「すべて

のプログラム」から「D-Link SmartConsole Utility」をクリ ックし、SmartConsole ユーティリティを起動します。

5. スマートスイッチを設定用コンピュータと同じレイヤ２ネッ

トワークセグメントに接続し、SmartConsole ユーティリテ ィを使ってスマートスイッチを検出してください。

1. インストール CD をコンピュータの CD-ROM ドライブに

2. Windows の「スタート」メニューから、「ファイル名を指定

（「D:」の部分はご使用の CD-ROM ドライブ名を指定し てください）」と入力し、「OK」をクリックする

4. 画面の指示に従ってユーティリティをインストールしてく

5. インストールが完了したら、「スタート」メニューの「すべ

てのプログラム」から「D-Link SmartConsole Utility」を クリックして SmartConsole ユーティリティを起動します。

6. スマートスイッチを設定用コンピュータと同じレイヤ２ネ

ットワークセグメントに接続し、SmartConsole ユーティリ ティを使ってスマートスイッチを検出してください。 SmartConsole ユーティリティの詳細については、ユーザマニ ュアルの SmartConsole ユーティリティのページをご覧くださ
