РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DGS110008 D-LINK

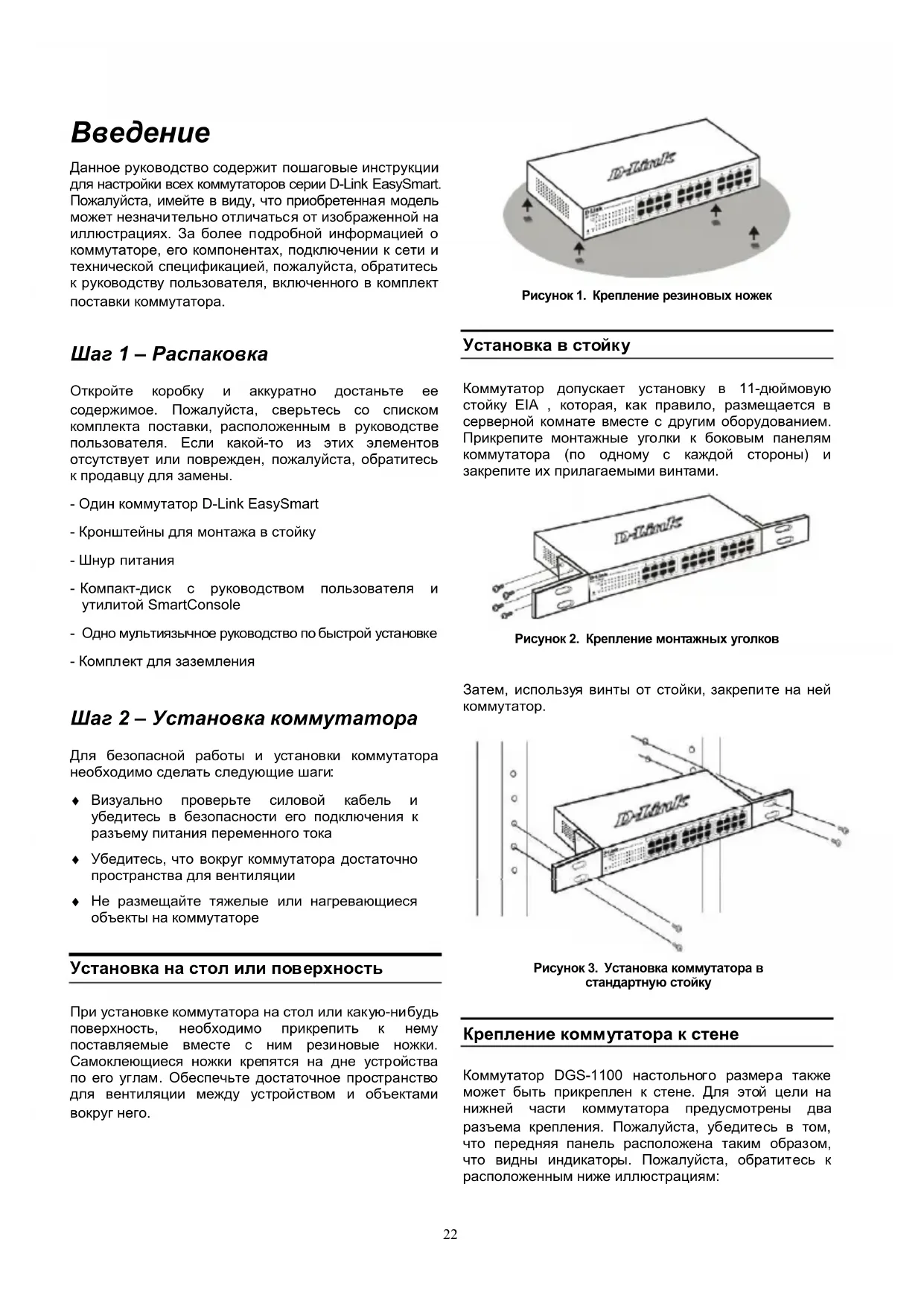

Данное руководство содержит пошаговые инструкции для настройки всех коммутаторов серии D-Link EasySmart. Пожалуйста, имейте в виду, что приобретенная модель может незначительно отличаться от изображенной на иллюстрациях. За более подробной информацией о коммутаторе, его компонентах, подключении к сети и технической спецификацией, пожалуйста, обратитесь к руководству пользователя, включенного в комплект поставки коммутатора. Шаг 1 – Распаковка Откройте коробку и аккуратно достаньте ее содержимое. Пожалуйста, сверьтесь со списком комплекта поставки, расположенным в руководстве пользователя. Если какой-то из этих элементов отсутствует или поврежден, пожалуйста, обратитесь к продавцу для замены. - Один коммутатор D-Link EasySmart - Кронштейны для монтажа в стойку - Шнур питания - Компакт-диск с руководством пользователя и утилитой SmartConsole

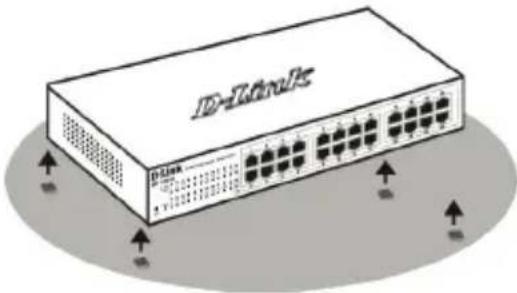

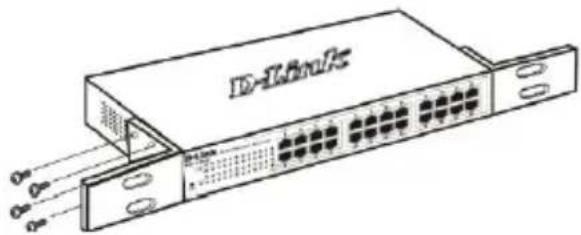

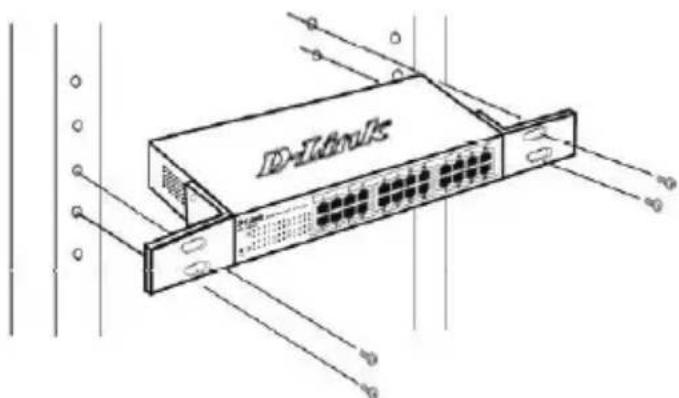

Одно мультиязычное руководство по быстрой установке - Комплект для заземления Шаг 2 – Установка коммутатора Для безопасной работы и установки коммутатора необходимо сделать следующие шаги: ♦ Визуально проверьте силовой кабель и убедитесь в безопасности его подключения к разъему питания переменного тока ♦ Убедитесь, что вокруг коммутатора достаточно пространства для вентиляции ♦ Не размещайте тяжелые или нагревающиеся объекты на коммутаторе Установка на стол или поверхность При установке коммутатора на стол или какую-нибудь поверхность, необходимо прикрепить к нему поставляемые вместе с ним резиновые ножки. Самоклеющиеся ножки крепятся на дне устройства по его углам. Обеспечьте достаточное пространство для вентиляции между устройством и объектами вокруг него. Рисунок 1. Крепление резиновых ножек Установка в стойку Коммутатор допускает установку в 11-дюймовую стойку EIA , которая, как правило, размещается в серверной комнате вместе с другим оборудованием. Прикрепите монтажные уголки к боковым панелям коммутатора (по одному с каждой стороны) и закрепите их прилагаемыми винтами. Рисунок 2. Крепление монтажных уголков Затем, используя винты от стойки, закрепите на ней коммутатор. Рисунок 3. Установка коммутатора в стандартную стойку Крепление коммутатора к стене Коммутатор DGS-1100 настольного размера также может быть прикреплен к стене. Для этой цели на нижней части коммутатора предусмотрены два разъема крепления. Пожалуйста, убедитесь в том, что передняя панель расположена таким образом, что видны индикаторы. Пожалуйста, обратитесь к расположенным ниже иллюстрациям:23 A.) Крепление к бетонной стене

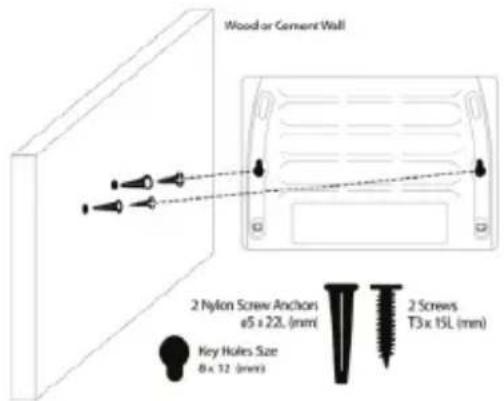

1. Закрепите нейлоновые дюбели в бетонной стене.

2. Вкрутите шурупы T3 x 15L в нейлоновые дюбели.

3. Повесьте коммутатор крепежными отверстиями

нижней части на шурупы; монтаж завершен. B.) Крепление к деревянной стене

1. Вкрутите шурупы T3 x 15L в деревянную стену.

2. Повесьте коммутатор крепежными отверстиями

нижней части на шурупы; монтаж завершен.

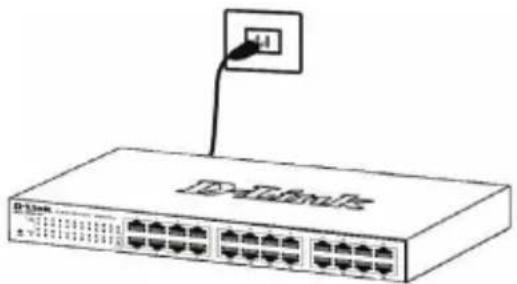

(1) 3/4 дюйма - минимум для деревянной стены. (2) 3 дюйма - минимум для бетонной стены. Рисунок 4. Крепление настольного коммутатора к стене Шаг 3 – Подключение кабеля питания переменного тока На данном шаге подключите кабель питания к розетке сети питания (желательно заземленной и защищенной от перепадов напряжения). Шаг 3 – Подключение кабеля питания переменного тока На данном шаге подключите кабель питания к розетке сети питания (желательно заземленной и защищенной от перепадов напряжения). Рисунок 5. Подключение коммутатора к розетке Сбой питания В случае сбоя питания коммутатор должен быть отключен. При восстановлении питания включите его

Функции управления Управление коммутатором D-Link серии EasySmart осуществляется через web-браузер или через любой компьютер с помощью утилиты SmartConsole. Если пользователю требуется управление только одним коммутатором D-Link серии EasySmart, следует выбрать управление на основе web-интерфейса. Каждому коммутатору должен быть назначен собственный IP-адрес, который используется для доступа к web- интерфейсу управления, компьютер должен обладать IP-адресом в той же сети, что и коммутатор. Тем не менее, для управления несколькими коммутаторами D-Link серии EasySmart следует использовать утилиту SmartConsole. Использование утилиты SmartConsole исключает необходимость изменять IP-адрес компьютера и обеспечивает легкую начальную установку коммутаторов EasySmart. Пожалуйста, обратитесь к подробным инструкциям по установке для управления через web-интерфейс и утилиту SmartConsole. Управление на основе Web-интерфейса После успешной установки можно начать настройку коммутатора, следить за индикаторами на панели, и отображать графическую статистику с помощью Web -браузера, такого как Netscape Navigator (версии 6.2 и выше) или Microsoft

Internet Explorer (версии 5.0 и выше). Для Web-настройки устройства необходимо следующее оборудование:

• Компьютер с разъемом RJ-45 для Ethernet-соединения

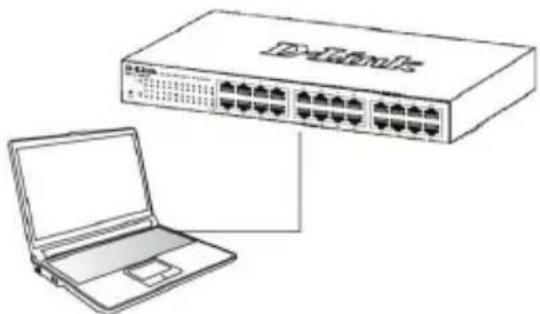

• Стандартный кабель Ethernet Шаг 1 Подключите кабель Ethernet к любому порту на передней панели коммутатора и к порту Ethernet на компьютере. Рисунок 6. Подключение Ethernet-кабеля24 Шаг 2 Чтобы зарегистрироваться и настроить коммутатор через Ethernet-соединение, необходимо назначить компьютеру IP-адрес из того же диапазона, что и IP- адрес коммутатора. Например, если коммутатору присвоен IP-адрес 10.90.90.90, то компьютеру необходимо присвоить IP-адрес вида 10.x.y.z (где x/y – числа от 0 до 254, а z – число от 1 до 254) и маску подсети 255.0.0.0.

Рисунок 7. Введите IP-адрес 10.90.90.90 в адресной строке Web-браузера К Web-настройке также можно получить доступ с помощью утилиты SmartConsole Utility. Запустите утилиту SmartConsole Utility и дважды нажмите на нужный коммутатор из списка устройств. Это автоматически загрузит Web-конфигуратор в Web-

ПРИМЕЧАНИЕ: На коммутаторах по умолчанию используется IP-адрес

10.90.90.90 с маской подсети -

255.0.0.0 и шлюзом по

умолчанию - 0.0.0.0 Шаг 3 После того как появится окно регистрации, введите “admin” в поле пароля. Нажмите OK для входа в главное окно конфигурации.

Рисунок 8. Окно аутентификации пользователя

Утилита SmartConsole Утилита SmartConsole, включенная в установочный компакт-диск, является программой для обнаружения Smart-коммутаторов в одном сетевом сегменте 2 уровня, подключенных к компьютеру. Данную утилиту можно установить только на компьютеры под управлением следующих операционных систем: Windows 2000, Windows XP и Windows Vista x64/86. Имеется два варианта установки утилиты SmartConsole, первый – через программу автозапуска на установочном компакт-диске и другой – установка вручную. Примечание: Перед установкой последней версии SmartConsole, пожалуйста, убедитесь в том, что любая старая версия утилиты SmartConsole удалена из компьютера. Вариант 1: Следуйте за этими шагами по установке утилиты SmartConsole через программу автозагрузки на установочном компакт-диске.

1. Поместите компакт-диск с утилитой в привод CD-ROM.

2. Программа автозагрузки откроется автоматически

3. Нажмите на кнопку ”Install SmartConsole Utility”

(Установить утилиту SmartConsole) и мастер установки проведет через процесс установки.

4. После окончания установки утилиты SmartConsole

можно запустить ее, нажав на Пуск > Программы > D-Link SmartConsole Utility.

5. Подключите коммутатор серии EasySmart к тому

же самому сетевому сегменту 2 уровня, что и компьютер и используйте утилиту SmartConsole для обнаружения коммутаторов EasySmart. Вариант 2: Следуйте этим шагам по установке утилиты SmartConsole вручную.

компакт-диск с утилитой в привод CD-ROM.

на рабочем столе Windows, выберите Выполнить.

3. В диалоговом окне Запуск программы, введите

D:\D-Link SmartConsole Utility\setup.exe (где D:\ - буква привода CD-ROM) и нажмите OK.

4. Следуйте инструкциям на экране для установки

5. После завершения установки, нажмите Пуск >

Программы > D-Link SmartConsole Utility и запустите утилиту SmartConsole.

6. Подключите коммутатор Smart к тому же

сетевому сегменту 2 уровня, что и компьютер, затем используйте утилиту SmartConsole для обнаружения коммутаторов Smart.

За детальной информацией по функциям утилиты SmartConsole, пожалуйста, обратитесь к описанию утилиты SmartConsole в руководстве пользователя.2526
