Produkttyp	Managed Switch (EasySmart)
Marke	D-Link
Modell	DGS-1100-08
Anschlüsse	8 x Gigabit Ethernet
Netzteil	AC 100-240V, 50-60Hz
Abmessungen (ca.)	280 x 180 x 44 mm (11 x 7,1 x 1,7 Zoll)
Gewicht (ca.)	1,5 kg (3,3 lbs)
Management-Schnittstelle	Webbasierte GUI, SmartConsole-Dienstprogramm
Standard-IP-Adresse	10.90.90.90
Standard-Subnetzmaske	255.0.0.0
Standard-Passwort	admin
Montagemöglichkeiten	Desktop, Rack (EIA 19 Zoll), Wandmontage
Mitgeliefertes Zubehör	Netzkabel, Rackmontagewinkel, Gummifüße, CD mit SmartConsole-Dienstprogramm, Schnellstartanleitung
Unterstützte Browser	Microsoft Internet Explorer 5.0+, Netscape Navigator 6.2+
Betriebssysteme für SmartConsole	Windows 2000, Windows XP, Windows Vista (x64/x86)
Belüftung	Sorgen Sie für ausreichende Luftzirkulation; blockieren Sie keine Lüftungsschlitze
Sicherheit	Bei Stromausfall Netzstecker ziehen; geerdete Steckdose verwenden

Häufig gestellte Fragen - DGS110008 D-LINK

Wie setze ich den D-Link DGS-1100-08 Switch auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste an der Vorderseite etwa 10 Sekunden lang gedrückt, bis die LEDs blinken. Dadurch werden die Standard-IP-Adresse (10.90.90.90) und das Passwort (admin) wiederhergestellt.

Was ist die Standard-IP-Adresse und das Standard-Passwort?

Die Standard-IP-Adresse ist 10.90.90.90 mit einer Subnetzmaske von 255.0.0.0. Das Standard-Passwort ist admin.

Wie kann ich den Switch verwalten?

Sie können den Switch über einen Webbrowser (IP-Adresse eingeben) oder mit dem D-Link SmartConsole-Dienstprogramm für Windows verwalten.

Kann ich den Switch an der Wand montieren?

Ja, der DGS-1100-08 unterstützt die Wandmontage mit den beiden Schlüssellöchern auf der Unterseite. Verwenden Sie T3 x 15L Schrauben und Nylon-Dübel für Betonwände.

Was macht das SmartConsole-Dienstprogramm?

Das SmartConsole-Dienstprogramm erkennt alle EasySmart-Switches im selben L2-Netzwerksegment und ermöglicht deren Konfiguration, ohne die IP-Adresse Ihres PCs zu ändern.

Wie verbinde ich den Switch mit meinem Netzwerk?

Schließen Sie ein Ethernet-Kabel von Ihrem PC oder Netzwerkgerät an einen der 8 Gigabit-Anschlüsse des Switches an. Schließen Sie dann das Netzkabel an.

Was soll ich tun, wenn ich das Passwort vergessen habe?

Führen Sie einen Werksreset durch, indem Sie die Reset-Taste 10 Sekunden lang gedrückt halten. Dadurch werden alle Einstellungen gelöscht und das Standard-Passwort (admin) wiederhergestellt.

Ist der Switch rackmontierbar?

Ja, der Switch enthält Rackmontagewinkel für ein Standard-19-Zoll-EIA-Rack. Befestigen Sie die Winkel an den Seiten und sichern Sie sie mit den mitgelieferten Schrauben.

Welche Spannung verwendet der Switch?

Der Switch verwendet AC 100-240V, 50-60Hz. Das Netzkabel ist enthalten.

Wie aktualisiere ich die Firmware?

Firmware-Updates werden in der Schnellstartanleitung nicht behandelt. Bitte lesen Sie das vollständige Benutzerhandbuch oder besuchen Sie die D-Link Support-Website für detaillierte Anweisungen.

BEDIENUNGSANLEITUNG DGS110008 D-LINK

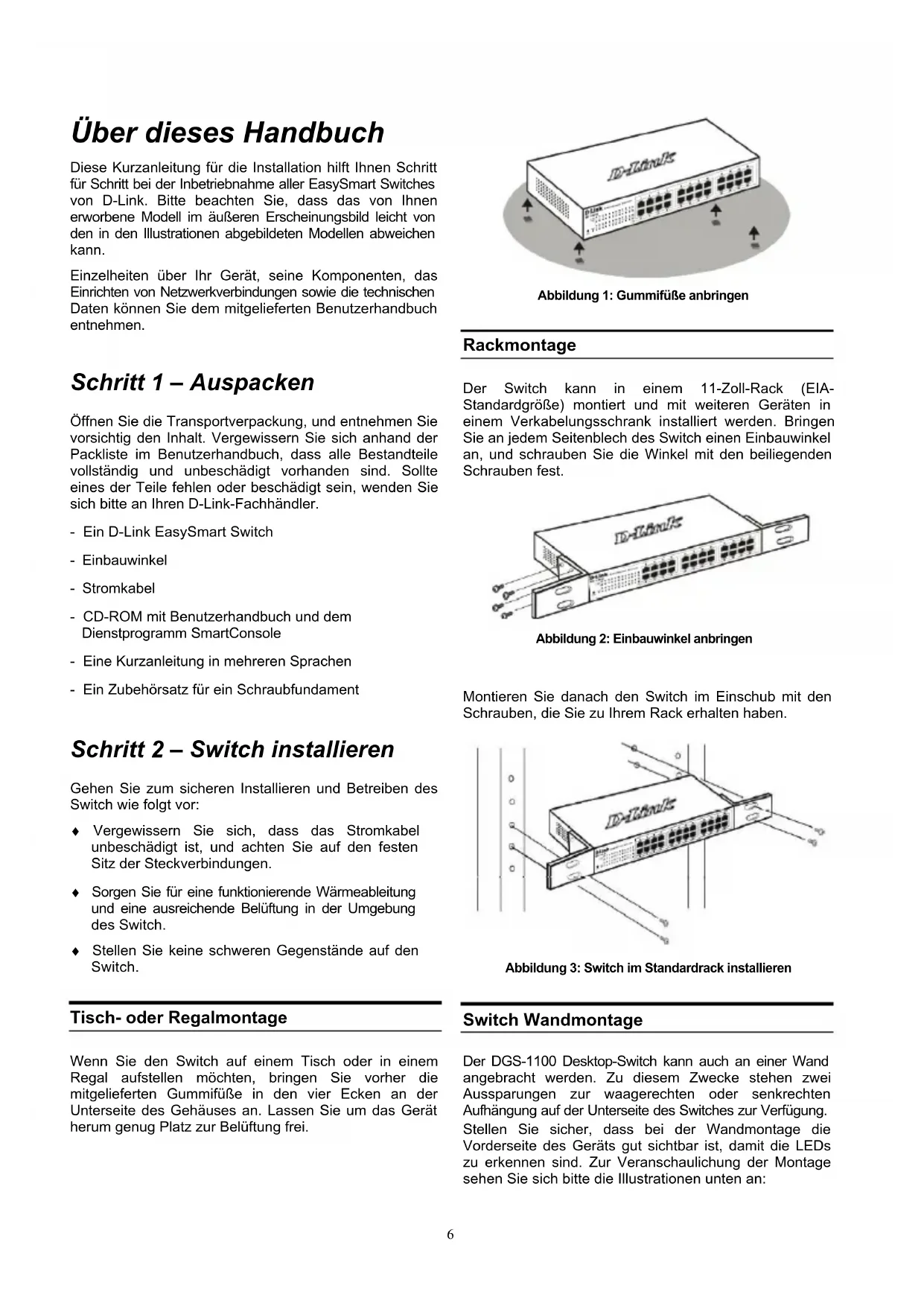

Über dieses Handbuch

Diese Kurzanleitung für die Installation hilft Ihnen Schritt für Schritt bei der Inbetriebnahme aller EasySmart Switches von D-Link. Bitte beachten Sie, dass das von Ihnen erworbene Modell im äußeren Erscheinungsbild leicht von den in den Illustrationen abgebildeten Modellen abweichen kann.

Einzelheiten über Ihr Gerät, seine Komponenten, das Einrichten von Netzwerkverbindungen sowie die technischen Daten können Sie dem mitgelieferten Benutzerhandbuch entnehmen.

Schritt 1 – Auspacken

Öffnen Sie die Transportverpackung, und entnehmen Sie vorsichtig den Inhalt. Vergewissern Sie sich anhand der Packliste im Benutzerhandbuch, dass alle Bestandteile vollständig und unbeschädigt vorhanden sind. Sollte eines der Teile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren D-Link-Fachhändler.

• Ein D-Link EasySmart Switch
• Einbauwinkel
• Stromkabel
• CD-ROM mit Benutzerhandbuch und dem Dienstprogramm SmartConsole
• Eine Kurzanleitung in mehreren Sprachen
• Ein Zubehörsatz für ein Schraubfundament

Schritt 2 – Switch installieren

Gehen Sie zum sicheren Installieren und Betreiben des Switch wie folgt vor:

♦ Vergewissem Sie sich, dass das Stromkabel unbeschädigt ist, und achten Sie auf den festen Sitz der Steckverbindungen.
Sorgen Sie für eine funktionierende Wärmeableitung und eine ausreichende Belüftung in der Umgebung des Switch.
♦ Stellen Sie keine schweren Gegenstände auf den Switch.

Tisch- oder Regalmontage

Wenn Sie den Switch auf einem Tisch oder in einem Regal aufstellen möchten, bringen Sie vorher die mitgelieferten Gummifüße in den vier Ecken an der Unterseite des Gehäuses an. Lassen Sie um das Gerät herum genug Platz zur Belüftung frei.

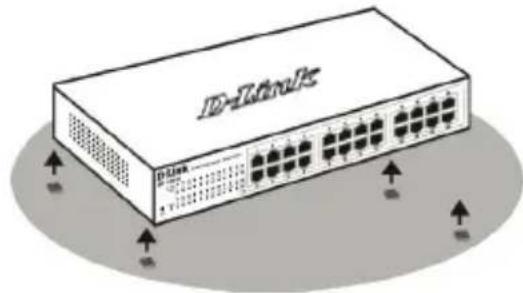

Abbildung 1: Gummifüße anbringen

Rackmontage

Der Switch kann in einem 11-Zoll-Rack (EIA-Standardgröße) montiert und mit weiteren Geräten in einem Verkabelungsschrank installiert werden. Bringen Sie an jedem Seitenblech des Switch einen Einbauwinkel an, und schrauben Sie die Winkel mit den beiliegenden Schrauben fest.

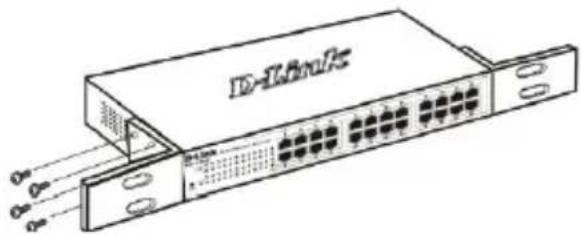

Abbildung 2: Einbauwinkel anbringen

Montieren Sie danach den Switch im Einschub mit den Schrauben, die Sie zu Ihrem Rack erhalten haben.

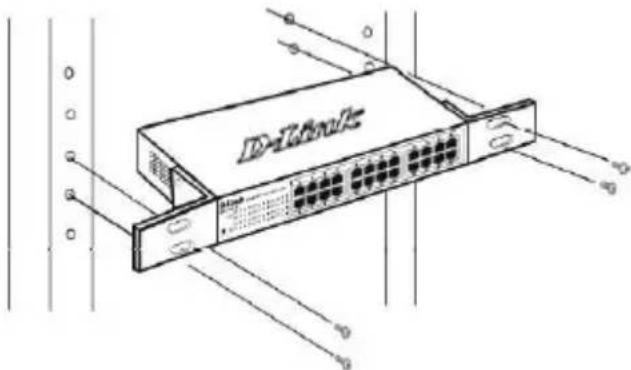

Abbildung 3: Switch im Standardrack installieren

Switch Wandmontage

Der DGS-1100 Desktop-Switch kann auch an einer Wand angebracht werden. Zu diesem Zwecke stehen zwei Aussparungen zur waagerechten oder senkrechten Aufhängung auf der Unterseite des Switches zur Verfügung. Stellen Sie sicher, dass bei der Wandmontage die Vorderseite des Geräts gut sichtbar ist, damit die LEDs zu erkennen sind. Zur Veranschaulichung der Montage sehen Sie sich bitte die Illustrationen unten an:

A.) Montage an einer Mauer aus Backstein oder Beton
1. Bohren Sie im Mauerwerk Löcher 5x22mm und setzen Sie die Plastikdübel ein.
2 Drehen Sie die Schrauben 3x15 in die Dübel nicht ganz bis zum Anschlag ein.
3. Richten Sie die unten am Gerät befindlichen Aussparungen über den Schrauben aus und hängen Sie das Gerät ein.
B.) Montage an einer Wand aus Holz
1. Drehen Sie die zwei 3x15mm Schrauben in die Holzwand ein.
2. Richten Sie die unten am Gerät befindlichen Aussparungen über den Schrauben aus und hängen Sie das Gerät ein.

(1) Mindestens 20mm für eine Wand aus
(2) Mindestens 80mm für eine Mauer.

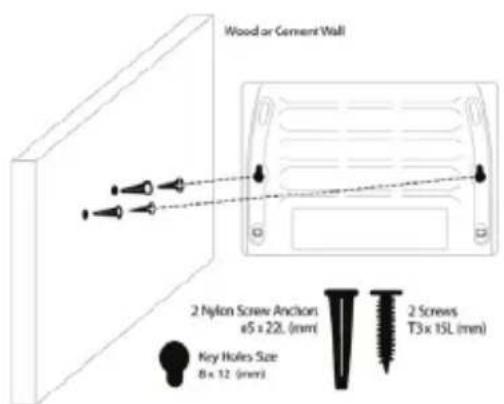

Abbildung 4. Desktop-Switch - Wandmontage

Schritt 3 – An die Stromversorgung anschließen

Schließen Sie das Stromkabel an eine Steckdose (möglichst geerdet und mit Überspannungsschutz) und an den Netzanschluss auf der Rückseite des Switch an.

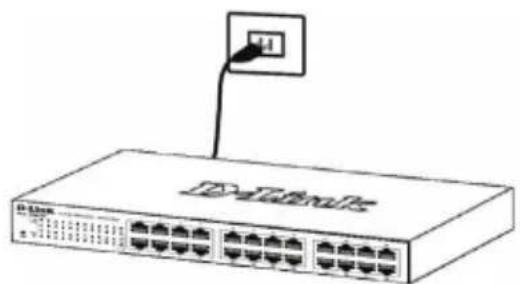

Abbildung 5: Switch an die Stromversorgung anschließen

Stromausfall

Aus Sicherheitsgründen sollten Sie bei einem Stromausfall den Netzstecker ziehen. Ist die Stromversorgung wieder gewährleistet, können Sie den Netzstecker des Switch wieder einstecken.

Verwaltungsoptionen

Das Management des D-Link EasySmart Switch ist über einen Webbrowser oder einen PC mithilfe der SmartConsole-Hilfsanwendung möglich.

Soll lediglich ein D-Link EasySmart Switch verwaltet werden, ist das webbasierte Management die bessere Option. Jedem Switch muss eine eigene IP-Adresse zugewiesen werden, die zur Kommunikation mit dem webbasierten Management verwendet wird, und der PC sollte eine IP-Adresse im gleichen Adressenbereich wie der Switch haben.

Sollen jedoch mehrere D-Link EasySmart Switches verwaltet werden, ist die SmartConsole-Hilfsanwendung die bessere Option. Wenn Sie die SmartConsole-Hilfsanwendung verwenden, müssen Sie die IP-Adresse Ihres PC nicht ändern und es ist leicht, die Ersteinstellung mehrerer EasySmart Switches zu starten. Nähere Angaben finden Sie in den folgenden Installationsanleitungen für das webbasierte Management und die SmartConsole-Hilfsanwendung.

Die webbasierte Management-Benutzeroberfläche

Nach erfolgreicher Installation können Sie den Switch konfigurieren, die LED-Anzeigen überwachen und Statistiken grafisch über einen Webbrowser anzeigen lassen, z. B. Holz Netscape Navigator (Version 6.2 und höher) oder Microsoft® Internet Explorer (Version 5.0 und höher).

Sie benötigen das folgende Zubehör, um mit der Webkonfiguration Ihres Geräts zu beginnen:

• Einen PC mit einem RJ-45-Ethernet-Anschluss
  • Ein Standard-Ethernetkabel

Schritt 1

Verbinden Sie das Ethernetkabel mit einem beliebigen Anschluss auf der Vorderseite des Switch und mit dem Ethernetanschluss an Ihrem PC.

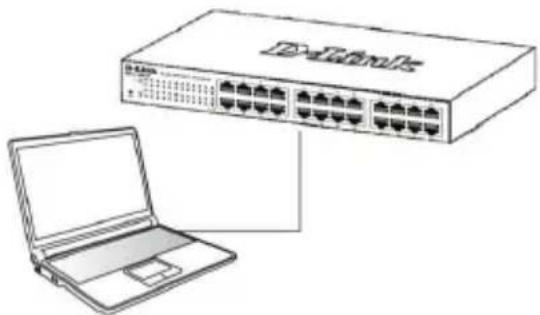

Abbildung 6: Ethernetkabel anschließen

Schritt 2

Zur Anmeldung und um den Switch über eine Ethernet-Verbindung zu konfigurieren, muss der PC eine IP-Adresse im gleichen Adressenbereich wie der Switch aufweisen. Beispiel: Wenn der Switch die IP-Adresse 10.90.90.90 hat, sollte der PC die IP-Adresse 10.x.y.z haben (wobei x/y eine Zahl zwischen 0 \~ 254 und z eine zwischen 1 \~254 ist) und eine Subnetzmaske 255.0.0.0.

Öffnen Sie Ihren Webbrowser, und geben Sie http://10.90.90.90 (die werkseitige Standard-IP-Adresse) in die Adresszeile ein. Drücken Sie anschließend die Eingabetaste.

Abbildung 7: IP-Adresse 10.90.90.90 in den Webbrowser eingeben

Die Webkonfiguration kann auch über das Dienstprogramm SmartConsole vorgenommen werden. Öffnen Sie SmartConsole, und doppelklicken Sie in der Geräteliste auf den Switch. Daraufhin wird die Webkonfiguration automatisch in Ihrem Webbrowser geladen.

HINWEIS: Die werkseitige Standard-IP-Adresse des Switch lautet 10.90.90.90, die Subnetzmaske 255.0.0.0 und das Standard-Gateway 0.0.0.0

Schritt 3

Wenn der folgende Anmeldedialog angezeigt wird, geben Sie „admin“ als Kennwort ein. Klicken Sie anschließend auf OK.

Abbildung 8: Benutzerauthentifizierung

SmartConsole

Das Dienstprogramm SmartConsole befindet sich auf der Installations-CD und ist ein Programm zur Suche von EasySmart Switches mit dem gleichen L2-Netzwerksegment, mit dem Ihr PC verbunden ist. Dieses Tool läuft nur auf Computern mit dem Betriebssystem Windows 2000, Windows XP oder Windows Vista x64/86. Sie können SmartConsole auf zwei Arten installieren: über das Installationsprogramm auf der Installations-CD oder manuell.

Hinweis: Falls auf Ihrem Computer bereits eine Version von SmartConsole installiert ist, müssen Sie diese deinstallieren, bevor Sie die neueste Version von SmartConsole installieren können.

1. Option: Führen Sie die folgenden Schritte durch, um SmartConsole über das auf der Installations-CD vorhandene Installationsprogramm zu installieren.

2. Legen Sie die CD in das CD-ROM-Laufwerk ein.

3. Das Installationsprogramm wird automatisch geöffnet.
4. Klicken Sie auf die Schaltfläche Install SmartConsole Utility (SmartConsole installieren). Der daraufhin angezeigte Installationsassistent wird Sie durch den Installationsvorgang führen.
5. Nachdem Sie SmartConsole erfolgreich installiert haben, können Sie das Dienstprogramm über Start > Programs (Programme) > D-Link SmartConsole Utility öffnen.
6. Schließen Sie den EasySmart Switches an das gleiche L2-Netzwerksegment Ihres PC an, und führen Sie mit SmartConsole eine Suche nach EasySmart Switches durch.

7. Option: Führen Sie die folgenden Schritte durch, um das Dienstprogramm SmartConsole manuell zu installieren.

8. Legen Sie die CD in das CD-ROM-Laufwerk ein.

9. Klicken Sie unter Windows im Menü Start auf Run (Ausführen).
10. Geben Sie im Dialogfeld Run (Ausführen) folgende Befehlszeile ein: D:\SmartConsole Utility\setup.exe (hierbei steht „D:“ für den Laufwerksbuchstaben Ihres CD-ROM-Laufwerks). Klicken Sie anschließend auf OK.
11. Befolgen Sie die Installationsanweisungen auf dem Bildschirm.
12. Klicken Sie nach Abschluss der Installation zum Starten des Dienstprogramms SmartConsole auf Start -> Programs (Programme) -> SmartConsole Utility.
13. Schließen Sie den EasySmart Switches an das gleiche L2-Netzwerksegment Ihres PC an, und führen Sie mit SmartConsole eine Suche nach EasySmart Switches durch.

Weitere Informationen zu den Funktionen von SmartConsole finden Sie im Benutzerhandbuch in der Einführung zu SmartConsole.
