用户手册 MKX1855mmT2.9 FUJIFILM

感谢您购买本产品。有关维修、检查和内部测试 的信息，请与 Fuji lm 销售代理商联系。

• 确保正确使用镜头。请在使用前仔细阅读相机 用户手册，特别是以下安全使用注意事项。

该文档使用下述图标表示忽略图标所示信息和 操作错误可能造成的伤害或损坏的严重程度。

该图标表示若忽略该信息，可能会 导致人身伤害或设备损坏。 下述图标表示必须遵守的信息性质。 三角标志表示此信息需要注意（“重要”）。 圆形标志加一斜线表示禁止行为（“禁止”）。 实心圆形加一惊叹号表示用户必须执行的 操作（“必须操作”）。 E MK18-55mmT2.9 / MK50-135mmT2.9

若本产品因为摔落或其他事故导致 损坏，请勿触碰破损部件，否则将可

请勿将镜头放在不平稳的地方，否则 镜头可能摔落，导致受损。 请勿透过镜头或相机取景器观看太 阳，否则将可能导致永久性的视觉损

请勿存放在温度很高的地方。请勿将 本产品放在封闭的汽车内或直射阳 光下，否则可能会导致火灾或灼伤。 请勿存放在儿童伸手可及之处。本产 品在儿童手中可能导致伤害。 拍摄背光拍摄对象时，请不要让太阳 进入构图范围。因为当太阳位于或靠 近构图范围时，阳光可能通过镜头聚 焦从而导致火灾或灼伤。 不使用本产品时，请盖好镜头盖并将 其存放在没有阳光照射的地方。因为 阳光通过镜头聚焦将可能导致火灾

请勿直接提拿安装于三脚架上的相 机或镜头，否则相机或镜头可能摔落 或撞击其它物体，导致受损。

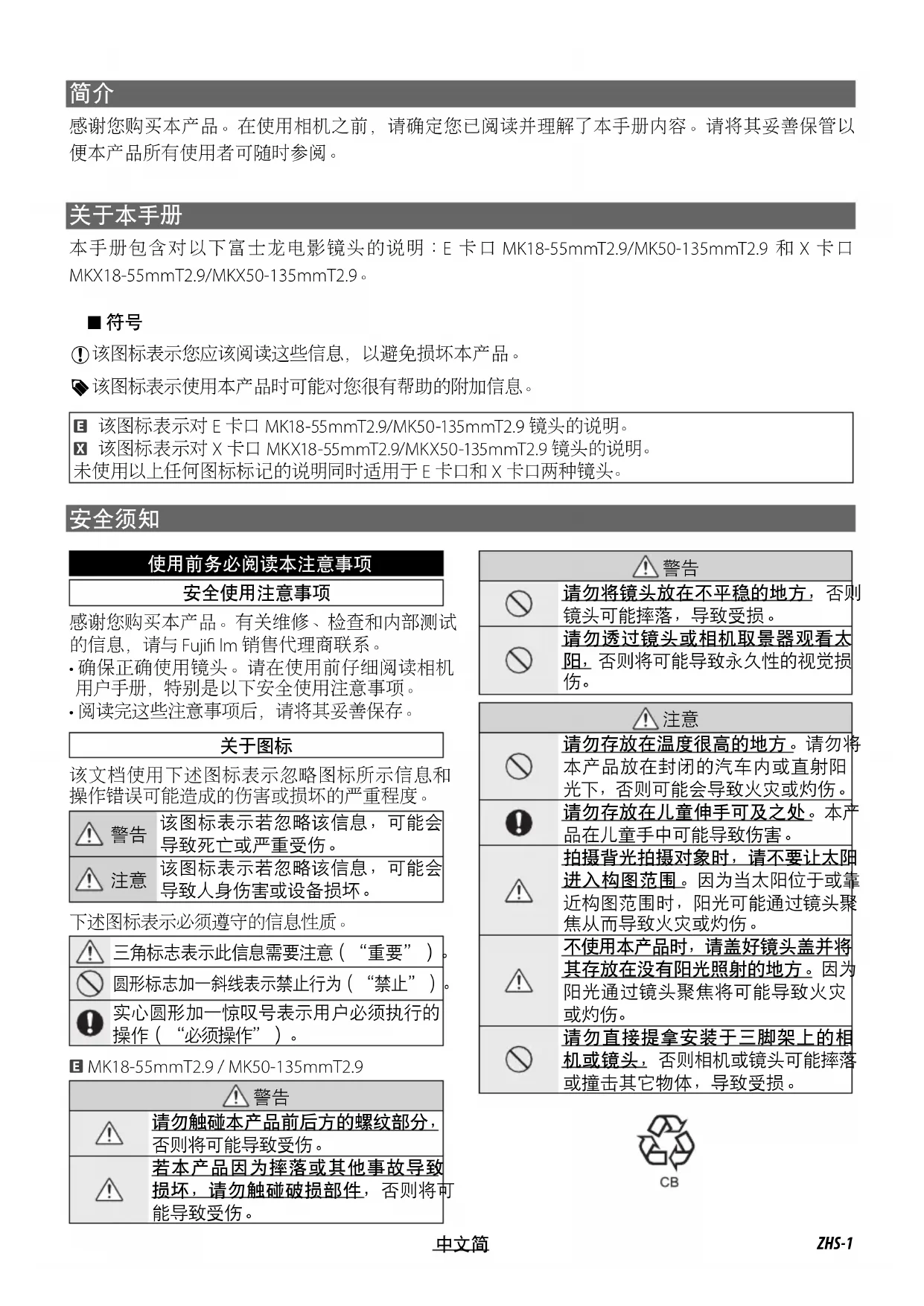

感谢您购买本产品。在使用相机之前，请确定您已阅读并理解了本手册内容。请将其妥善保管以 便本产品所有使用者可随时参阅。

本手册包含对以下富士龙电影镜头的说明 ：E 卡口 MK18-55mmT2.9/MK50-135mmT2.9 和 X 卡口 MKX18-55mmT2.9/MKX50-135mmT2.9。

该图标表示您应该阅读这些信息，以避免损坏本产品。

该图标表示使用本产品时可能对您很有帮助的附加信息。 E 该图标表示对 E 卡口 MK18-55mmT2.9/MK50-135mmT2.9 镜头的说明。 X 该图标表示对 X 卡口 MKX18-55mmT2.9/MKX50-135mmT2.9 镜头的说明。

未使用以上任何图标标记的说明同时适用于 E 卡口和 X 卡口两种镜头。ZHS-2

请勿将镜头浸入水中或接触到水，否 则可能导致火灾或触电。

切勿拆卸（切勿打开外壳），否则可 能会因产品故障导致火灾、触电或受

若由于摔落或其它意外事故造成外 壳破损，请勿触摸外露部件，否则可 能会因触摸破损部件导致触电或受 伤。请立即取下相机电池（注意 避免 受伤或触电），然后将本产品送至销

请勿将镜头放在不平稳的地方，否则 镜头可能摔落，导致受损。 请勿透过镜头或相机取景器观看太 阳，否则将可能导致永久性的视觉损

请勿在有水蒸气或烟雾的地方或者 非常潮湿或灰尘弥漫之处使用或存 放镜头，否则可能导致火灾或触电。 请勿将镜头置于阳光直射或极端高 温之处，如晴天封闭的车内，否则可

请勿存放在儿童伸手可及之处。本产 品在儿童手中可能导致伤害。 请勿用湿手操作，否则可能导致触

拍摄背光拍摄对象时，请不要让太阳 进入构图范围。因为当太阳位于或靠 近构图范围时，阳光可能通过镜头聚 焦从而导致火灾或灼伤。 不使用本产品时，请盖好镜头盖并将 其存放在没有阳光照射的地方。因为 阳光通过镜头聚焦将可能导致火灾

请勿直接提拿安装于三脚架上的相 机或镜头，否则相机或镜头可能摔落 或撞击其它物体，导致受损。 ■ 产品中有害物质的名称及含量

本表格依据 SJ/T 11364 的规定编制。

○： 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。 ×： 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要

• 铅（Pb）项目（×）属于欧盟 RoHS 指令豁免申请项目。 ■ 盒内各类同装物品的包装材料的标识ZHS-3

• 若使用镜头遮光罩，拿起或持握相机时，切勿仅持拿遮光罩。

• 请使用吹气球去除镜头或滤镜玻璃表面的灰尘和浮屑。若要去除污点和指纹，可使用一块滴有 少许镜头清洁剂的干净软棉布或镜头清洁纸，以圆周运动方式从里向外进行清洁，注意不要留 下污渍，也不要用手指触碰玻璃。

• 切勿使用涂料稀释剂或苯等有机溶剂清洁镜头。

• 为防止发霉和生锈，请将镜头和滤镜存放在阴凉、干燥的地方。切不可存放在直射阳光下，也 不可与石脑油或樟脑丸一起存放。

• 请保持镜头干燥。生锈将导致无法挽回的损坏。请擦干雨水和水滴。

• 将镜头放置在加热器旁或其他极其炎热的地方将可能导致损坏或变形。

• 将镜头从寒冷的地方拿到温度和湿度较高的地方时，镜头的玻璃镜片上可能会产生雾气。为避 免玻璃镜片上产生雾气，移动镜头前，请先让镜头适应接下来的镜头使用场所的周围温度。

MK18-55mmT2.9/MK50-135mmT2.9 这些全手动 E 卡口镜头没有电子接点。相机和镜头之间没有数据交换。

MKX18-55mmT2.9/MKX50-135mmT2.9 这些全手动 X 卡口镜头配备有电子接点。相机和镜头之间可以交换数据。

针对较老版本的相机固件，镜头可能无法实现预期的操作，并且某些功能可能 不 可用。请务必将 相机固件更新至最新版本。有关查看相机固件版本以及更新相机固件的指示说明，请访问以下网

• 镜头前盖（零件编号 BU00006892-1**）

• 镜头后盖（零件编号 BB00038220-1**）

• 镜头遮光罩（MK18-55mm ：零件编号 BU00007497-1**、MK50-135mm ：零件编号 BU00007584-1**）

• 延长脚 ×2（17.95mm，用于支撑杆附件，零件编号 BB00035717-1**）

• 镜头前盖（零件编号 BU00006892-1**）

• 镜头后盖（零件编号 BB00036846-1**）

• 镜头遮光罩（MKX18-55mm ：零件编号 BU00007497-1**、MKX50-135mm ：零件编号 BU00007584-1**）

• 三脚架固定底座（零件编号 BF00019594-1**）

订购备用零件或替换零件时需要括号中的零件编号。ZHS-5

带 F.f 锁定旋钮的 F.f（边缘对焦）环

变焦杆插孔 ×1（M3，深 2.8mm）

支撑脚用于将镜头安装至支撑杆（由第三方供应 商另售）。支撑脚安装至支撑脚插孔。

支撑脚用于将镜头安装至支撑杆（由第三方供应 商另售）。支撑脚安装至支撑脚插孔。

将三脚架固定底座上的插针和镜头上的三脚架底座安装位置标记对齐，并拧紧三脚架底座安装

将三脚架固定底座安装至三脚架时，请将这 些标记用作三脚架安装螺钉的位置指示。ZHS-7

请注意，在某些情况下，相机机身上可能没有安装 标记（仅限 E）。

• 安装镜头时，请确保不要让灰尘或其他杂质进入相机。

在首次使用镜头之前或将镜头安装至其他相机之后，请测量镜后距离（

安装镜头的步骤可能会根据相机的不同而异。

• 旋转遮光罩，将锁定旋钮和镜头上的遮光罩安装

• 将遮光罩从镜头直接向前滑出。 不同镜头的遮光罩形状不同。请务必使用正

使用之前，请确保将水擦干净以防止水滴进入镜头。

如图所示滑动微距开关并保持在该位置，同时 以图示方向将微距环旋转到尽头。

：您可在微距环位于微距位置和标准位置之间 时使用镜头，但在此情况下，最小对焦距离和对焦 范围也将介于微距位置和标准位置之间。

：以如图所示相反的方向旋转微距环 直至微距开关咔嗒一声返回原来的位置。

镜后距离是指镜头安装边缘与焦平面之间的距离。它根据相机、甚至周围温度等因素的不同而异。 若镜后距离不正确，当您放大或缩小时，相机将无法在正确的距离处对焦。若要改正镜后距离，

准备好您的拍摄对象。您可使用“西门子星状测试图”（可在 http://www.fujifilm.com/support/ optical_devices/tv_cine/resources/ 获取的一种黑白相间的放射轮状图案）。若您无法访问互联网， 可以使用黑白相间的日历等高对比度拍摄对象代替。

选择最大光圈将减小景深，从而更易于调整对焦。调整镜后距离时，您需尽可能准确地进行对

使用 F.f 锁定旋钮，旋转 F.f 环以对焦于西门子星状测试图。找出黑白相间轮状图案最清晰的

变焦至最广角端，并查看对焦位置是否与步骤 3 中相同。

重复步骤 2-6 两到三次。当最佳对焦位置在所有焦距下都相同时，调整结束。若未达到该状态， 您需继续调整并返回步骤 2。

调整结束时，请将 F.f 锁定旋钮牢固拧紧。

在光线暗淡的场所，请在调节前提高相机的 ISO 感光度。 将拍摄对象置于约 3m

出厂时，镜头上贴有“F. f”标签，显示 了在工厂测量的参考镜后距离。 F.f 环 F.f 锁定旋钮ZHS-10

有关兼容第三方配件的最新信息，请查看下列网站 ：

为改进产品，我们有可能更改其规格和外观，恕不另行通知。

由于该镜头的构造方式，在某些情况下，照相机对焦距离指示（“距离指示”）所示的距离可能与 实际对焦距离不同。请将“距离指示”仅用作参考。外観図 /External View
