用户手册 Nikkor AFS ZoomNikkor 1735mm f2.8D IFED NIKON

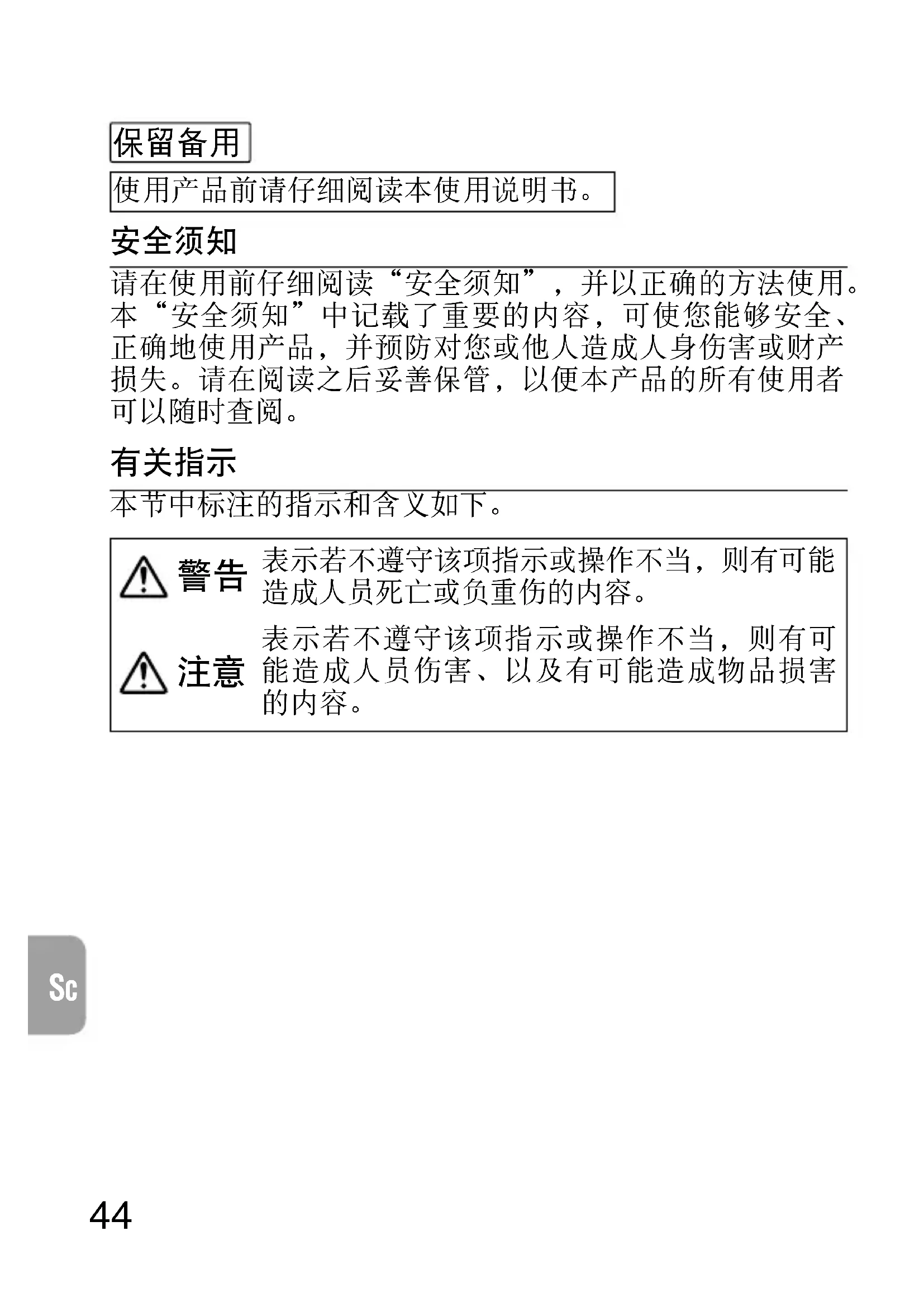

请在使用前仔细阅读“安全须知”，并以正确的方法使用。本“安全须知”中记载了重要的内容，可使您能够安全、正确地使用产品，并预防对您或他人造成人身伤害或财产损失。请在阅读之后妥善保管，以便本产品的所有使用者可以随时查阅。

有关指示

本节中标注的指示和含义如下。

警告

表示若不遵守该项指示或操作不当，则有可能造成人员死亡或负重伤的内容。

注意

表示若不遵守该项指示或操作不当，则有可能造成人员伤害、以及有可能造成物品损害的内容。

本节使用以下图示和符号对必须遵守的内容作分类和说明。

图示和符号的实例

△符号表示唤起注意（包括警告）的内容。

在图示中或图示附近标有具体的注意内容（左图之例为当心触电）。

符号表示禁止（不允许进行的）的行为。

在图示中或图示附近标有具体的禁止内容（左图之例为禁止拆解）。

●符号表示强制执行（必需进行）的行为。

在图示中或图示附近标有具体的强制执行内容（左图之例为取出电池）。

警告
禁止拆解	切勿自行拆解、修理或改装。否则将会造成触电、发生故障并导致受伤。
禁止触碰立即委托修理	当产品由于跌落而破损使得内部外露时,切勿用手触碰外露部分。否则将会造成触电、或由于破损部分而导致受伤。取出照相机电池,并委托经销商或尼康授权的维修服务中心进行修理。

Sc

警告
取出电池立即委托修理	当发现产品变热、冒烟或发出焦味等异常时,请立刻取出照相机电池。若在此情况下继续使用,将会导致火灾或灼伤。取出电池时,请小心勿被烫伤。取出电池,并委托经销商或尼康授权的维修服务中心进行修理。
禁止接触水	切勿浸入水中或接触到水,或被雨水淋湿。否则将会导致起火或触电。
禁止使用	切勿在有可能起火、爆炸的场所使用。在有丙烷气、汽油等易燃性气体、粉尘的场所使用产品,将会导致爆炸或火灾。
禁止观看	切勿用镜头或照相机直接观看太阳或强光。否则将会导致失明或视觉损伤。
注意
当心触电	切勿用湿手触碰。否则将有可能导致触电。
禁止放置	切勿在婴幼儿伸手可及之处保管产品。否则将有可能导致受伤。
小心使用	进行背光拍摄时,务必使太阳充分偏离画角。阳光会在照相机内部聚焦,并有可能导致火灾。太阳偏离画角的距离微小时,也有可能会导致火灾。
妥善保存	不使用时请盖上镜头盖,或保存在没有阳光照射处。阳光会聚焦,并有可能导致火灾。
小心移动	进行移动时,切勿将照相机或镜头安装在三脚架上。摔倒、碰撞时将有可能导致受伤。
禁止放置	切勿放置于封闭的车辆中、直射阳光下或其它异常高温之处。否则将对内部零件造成不良影响,并导致火灾。

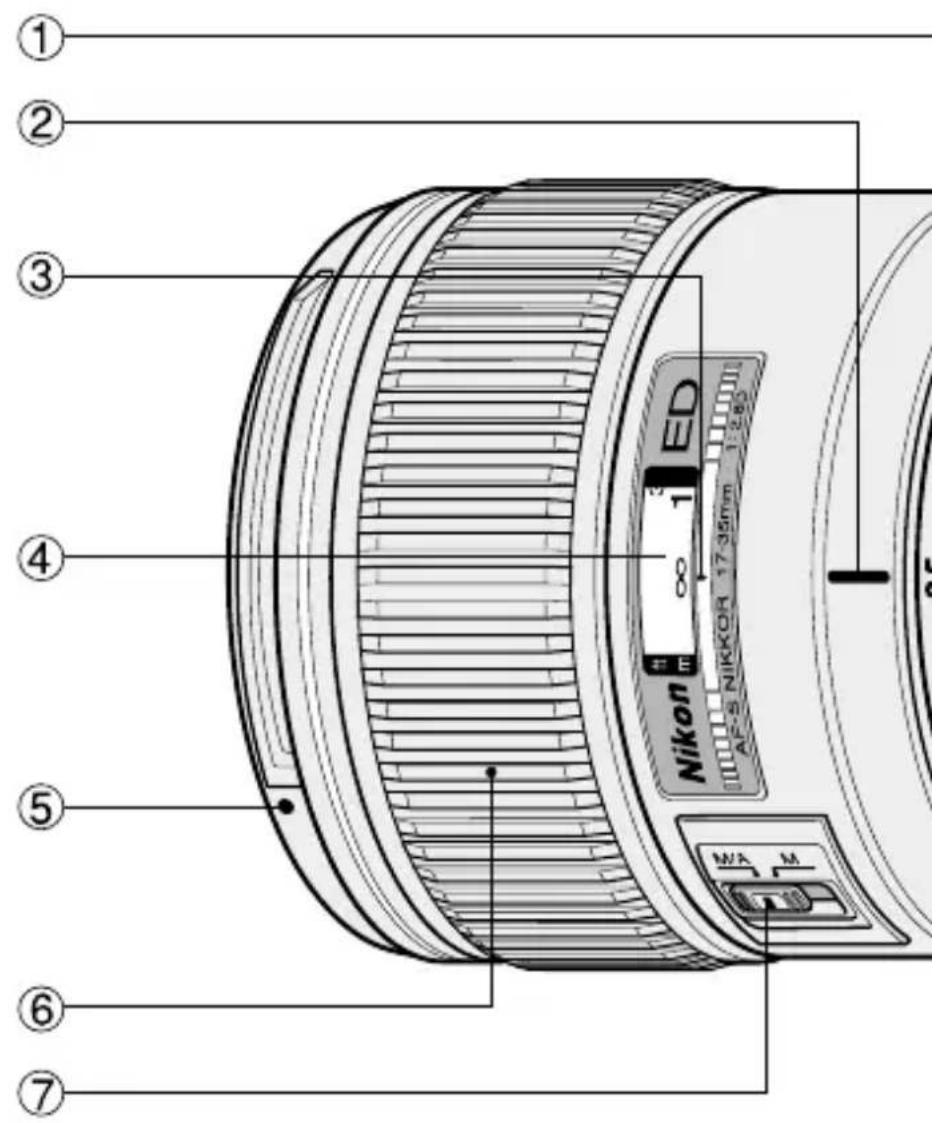

① 焦距刻度
② 焦距刻度线
③ 距离标线
④ 距离刻度
⑤ 镜头遮光罩安装标记
⑥ 对焦环
⑦ 对焦模式切换器

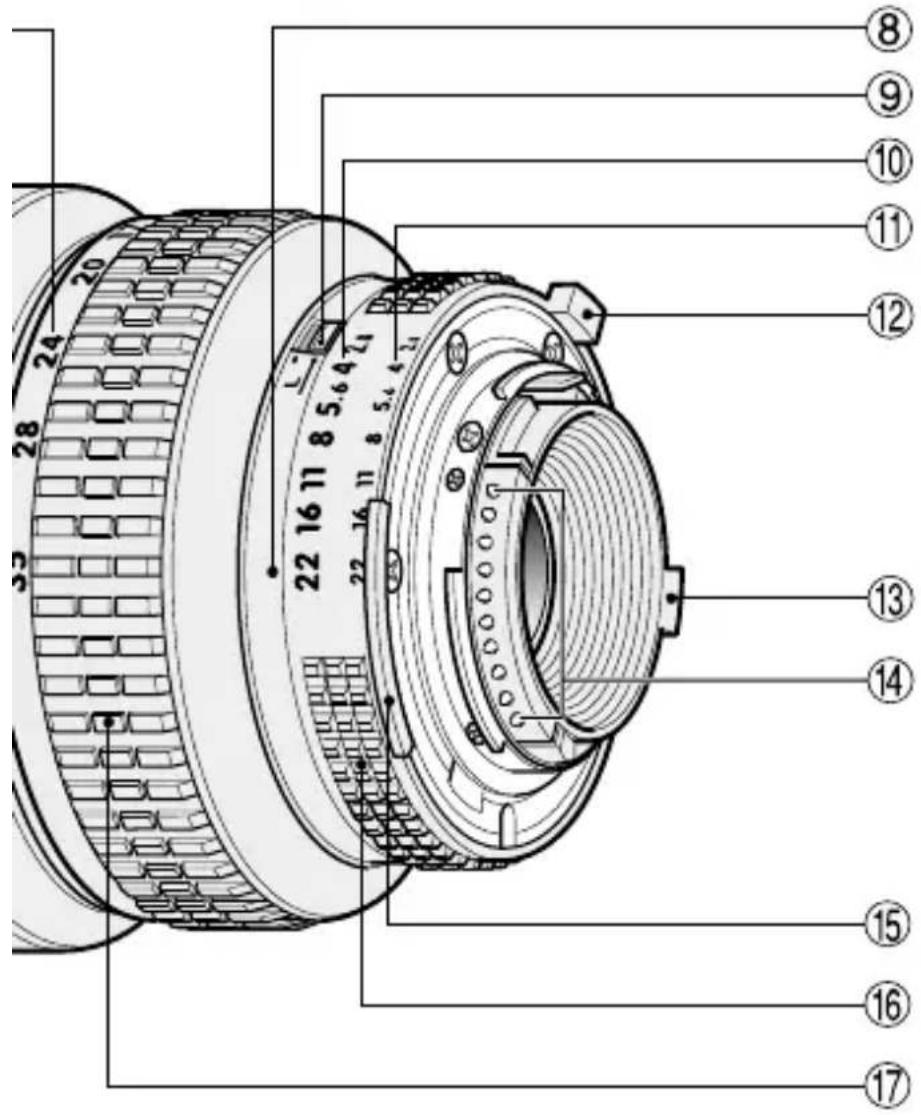

⑧ 光圈标志 / 镜头安装标记
⑨ 最小光圈锁定杆
⑩ 光圈刻度
⑪ 光圈直接读取刻度
⑫ 最小光圈确认位 (EE 伺服耦合位)
⑬ 光圈指示位
⑭ CPU 接点
⑮ 测光表耦合脊
⑯ 光圈环
⑰ 变焦环

AF-S尼克尔变焦镜头17-35mm f/2.8D IF-ED的镜头内装有宁静波动马达，以传动对焦装置，我们把它称作为“S”设计。该装置可使自动对焦顺利、静噪和瞬时完毕。而且，本镜头的特征是内部对焦系统（IF），无需改变从无穷远至0.28米最近对焦距离，有助于稳定手持操作。而且，此镜头内配有三片非球面镜片和二片ED（超低色散）镜片，无论焦距设定在哪里，都能得出从中心到边缘轮廓清晰分明的图像，没有什么色彩干涉纹。而且，本照相机还采用了一个9叶片光圈，可以生成一个近似于圆形光圈孔，使拍摄对象前后不对焦的图像具有美观的模糊感。

注意：本镜头宁静波动马达自动对焦适用于尼康F6、F5、F4系列、F100、F90X/N90s*、F90系列/N90*、F80系列/N80*、F70系列/N70*、F65系列/N65系列*、Pronea 600i/6i*、Pronea S照相机及尼康数码单镜反光照相机，包括D3系列和D300系列。（*仅在美国出售）

注意事项

• 注意不要弄脏或损坏CPU接点。
• 不要使用AF-I望远倍率镜TC-14E / TC-20E，或AF-S望远倍率镜TC-14EII / TC-17EII / TC-20EII / TC-20EIII（照相机镜头的后镜片会接触到望远倍率镜的镜片）。
  ● 本镜头装在尼康DX格式数码单镜反光照相机，如D300系列和D7000上时，镜头画面视角变成 79^-44^ ，与其35毫米相当的焦距约为25.5-52.5毫米。
• 不要将下列附件与本镜头连接，以免损坏CPU接点，自动延伸环PK-1、PK-11/11A、自动环BR-4和K1环。当本镜头安装在某些照相机上时，也不宜使用附件，有关细节，请参阅各厂家的使用说明书。
• 本镜头不宜与装有DX-1 AF取景器的尼康F3AF照相机一起使用。

对焦

按下表设定照相机对焦模式:

照相机\照相机对焦模式		镜头对焦模式
		M/A M
F6、F5、F4系列、F100、F90X/N90s*、F90系列/N90*、F80系列/N80系列*、F70系列/N70*、F65系列/N65系列*、Pronea 600i/6i*、Pronea S、尼康数码单镜反光(尼康FX/DX格式)照相机	AF	手动优先的自动对焦	手动对焦(可使用电子测距仪。)
	MF	手动对焦(可使用电子测距仪。)
尼康AF照相机(除了F3AF外)	AF	手动对焦(可使用电子测距仪。)
	MF
其他尼康照相机(除了F3AF外)手动对焦

* 仅在美国出售。

■手动优先的自动对焦

M/A M

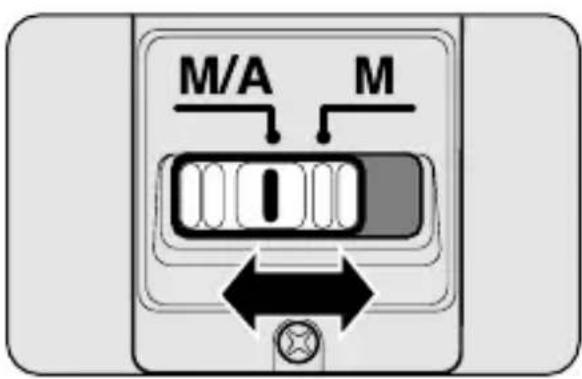

将对焦模式切换器设定在M/A时，仍有自动对焦，但可通过操作独立的手动对焦环，来手控补偿对焦，此时，应轻压快门释放按钮或照相机上备有的AF起始钮（AF-ON）。放松按在快门释放按钮或AF起始钮上的手指，即可解除手控补偿。

■使用自动对焦功能以取得良好效果

请参阅 “有关使用广角或超广角AF 尼克尔镜头的注意事项”（第70页）。

成像比例和拍摄距离

普通对焦的对焦距离是从无穷远至0.28米。在17mm的对焦距离设定下，最大成像比是1:8.9，而在35mm的设定下，成像比则是1:4.6。

对焦、变焦与景深（请参阅73页上速查图表1和2。）

在M/A（手动优先的自动对焦）模式下，首先旋转变焦环，直到取景器框架内获得满意的构图，然后再自动对焦。在M（手动对焦）模式时，对焦可用于任何焦距，但长焦距、大画面及浅景深，则更易对焦。如您的照相机上有景深预览（定格）按钮杆，则可通过照相机取景器来观察景深。利用73页上提供的刻度尺可以定出景深。

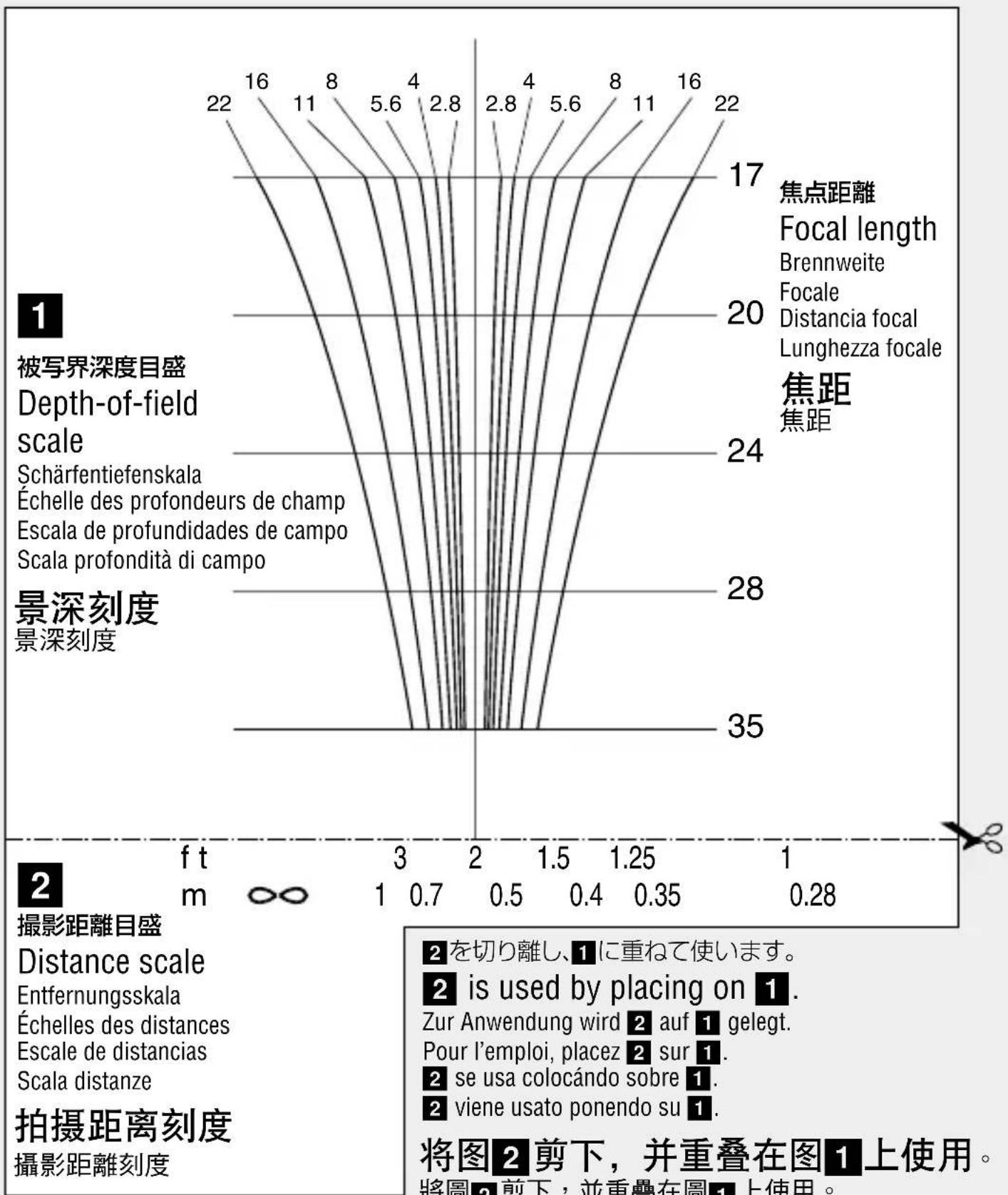

如何使用景深刻度

1 沿指示线把刻度指示尺剪下。
2 把刻度 ^2 盖在刻度 ^1 上，并把 ^2 上端对准所使用的焦距上，以及把距离指示对准刻度 ^1 上的中央指示线。
3 读取相对使用中光圈的刻度2数字。例如，焦距为28mm，拍摄对象的距离为1m，而光圈为f/22时，则景深范围大约从0.6m至无穷远。

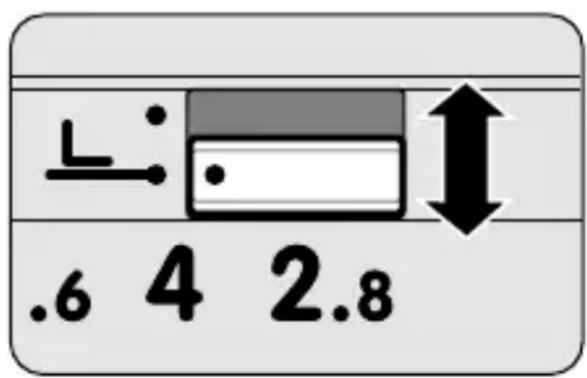

最小光圈锁定

.6 4 2.8

要作程序自动或快门优先自动曝光拍摄时，请用最小光圈锁定杆将镜头的光圈锁定在f/22的位置上。

1 将镜头对准光圈指示，并设定于最小光圈（f/22）。
2 将锁定杆滑向光圈环，使两个橙色点对齐。

如要释放锁定时，请将锁定杆推往相反的方向。

请使用对焦屏

各种对焦屏可通用于尼康单镜反光照相机的任何相应的拍摄场景。

下面所列可用于本镜头:

取景器内有轻微渐晕或莫尔条纹图形，但胶片上不会有。

△：可以接受的对焦

中心点的对焦图像在胶卷上可能略为散焦。在四周的暗淡地方对焦。

一：不可用。

( ): 显示光圈补偿值（仅在中央重点测光时）。F6照相机通过选择自定义设定“b6：对焦屏补偿”中的“其他对焦屏”作补偿，并且将曝光补偿标准设定在+/-2.0 EV,1/2 EV步长。当使用了B型和E型之外的对焦屏，“其他对焦屏”务必要选中，即使必需的补偿值为0（没有补偿需要）。F5照相机请用机身上的“自定义设定#18”作补偿。F4系列照相机请用对焦屏的“曝光补偿刻度”作补偿。

详情请参阅照相机机身使用说明书。

空白意为不宜使用。因为M型对焦屏可同时用1：1放大倍率进行宏观拍摄和微缩拍摄，因此，不在此限。

使用B/B2/B3、E/E2/E3和K/K2/K3对焦屏时，可分别参照F4+DP-20表B、E和K型对焦屏。

使用内置闪光灯照相机拍摄闪光照片

在拍摄闪光照片之前，应确认焦距和拍摄距离，以免产生渐晕。

● 有关使用本镜头时的渐晕的最新信息，请参阅照相机说明书。

照相机 适用焦距	/拍摄距离
F65系列/N65系列*、F60系列/N60*、F55系列/N55系列*、F50系列/N50*、F-601/N6006*、Pronea S	在任何焦距长度下都不能使用。
F70系列/N70*、Pronea 600i/6i*	35mm/3m以上
F80系列/N80系列* 35mm	1.5m以上
D800系列、D700、D5200D5100、D3200	●28mm/1m以上●35mm/无限制
D600	●28mm/1.5m以上●35mm/无限制
D300系列、D200	●24mm/1m以上●28至35mm/无限制
D100	●24mm/0.8m以上●28至35mm/无限制
D90、D80	●24mm/2m以上●28至35mm/1m以上
D7000	●20mm以上/2m以上●24mm以上/无限制
D70系列、D50	●20至24mm/2.5m以上●28mm/1m以上 ●35mm/无限制
D5000、D3100、D3000、D60D、40系列	●24mm/2m以上●28mm/1m以上 ●35mm/无限制

装上卡口式镜头遮光罩HB-23

将镜头遮光罩上的标记（▶与镜头前面的镜头遮光罩安装标记对齐，然后反时针，（从照相机看时）旋转镜头遮光罩，直到到达标记（→听到卡嗒声旋不动为止。另外，要保证镜头遮光罩是正直安装在镜头上的，以免产生渐晕。存放镜头时，要将镜头遮光罩反方向装在镜头上。

镜头的维护保养

• 使用吹气球刷清扫镜头表面。如想清除镜头上的污垢时，请用柔软干净的棉布或镜头清洁纸沾点酒精或镜头清洁液擦拭。在擦拭镜头时，请绕着圆圈自中心向周围擦拭，注意不要在镜片上留下痕迹或碰撞外部的部件。
• 切勿使用稀释剂或苯溶液去清洁镜头，因有可能损伤镜头，或造成火灾，或损害健康。
• 为了保护前镜片，最好经常装上NC滤镜片。镜头遮光罩也有助于保护镜头的前镜片。
• 当把镜头保存在镜盒中时，请盖好镜头前盖和镜头后盖。
• 当镜头准备长时间不用时，一定要保存在凉爽干燥的地方以防生霉。而且，不可放在阳光直接照射或放有化学药品樟脑或卫生丸等的地方。

• 注意不要溅水于镜头上或落到水中，因为将会生锈而发生故障。

• 镜头的一部分部件采用了强化塑料。不要把镜头放置在高温的地方，以免损坏。

• 运输产品时，请在包装箱内装入足够多的缓冲材料，以减少（避免）由于冲击导致产品损坏。
• 温度的突变可能导致镜头内外部结露以致损坏。将镜头从温暖的环境带入寒冷的环境或从寒冷的环境带入温暖的环境之前，请先将其置于包内或塑料盒中以缓和温度的变化。

附件

77mm按扣式镜头前盖 镜头后盖

卡口式镜头遮光罩HB-23 硬皮套CL-76

选购附件

77mm旋入式滤镜

规格

镜头类型：D 型 AF-S 尼克尔变焦镜头，带内置 CPU 和尼康卡口

焦距：17mm\~35mm

最大光圈：f/2.8

镜头构造：13 个组群中有 10 个元件（两片玻璃模非球面镜片，和一片复合非球面镜片及两片 ED 镜片单元）

画 角：使用 35mm(135) 格式的尼康胶片单镜反光

照相机和尼康 FX 格式数码单镜反光照相机时为 104^-62^ ;

使用尼康 DX 格式数码单镜反光照相机时为 79^-44^ ;

使用 IX240 系统照相机时为 91^-52^

焦距刻度：17、20、24、28 和 35mm

距离信息：输出到照相机

变 焦：手动则采用独立变焦环

对 焦：尼康内部对焦系统（使用内装宁静波动马达）

手动则采用独立对焦环

拍摄距离刻度：以米为单位从 0.28m 至无穷远（∞）

光圈刻度：f/2.8\~f/22，标准型和光圈直接读取刻度

最小光圈锁定：配备

光圈：全自动

曝光测量：AI 照相机或连接 CPU 的系列照相机，采用全光圈方式，其他照相机则采用缩小光圈的方式。

安装尺寸：77mm (P=0.75mm)

尺寸：直径约 83mm，镜头长 106mm（从照相机镜头卡口边缘算起），镜头总长约 115mm

重量：约 745g

产品设计与规格如有更改，恕不另行通知。

产品中有害物质的名称及含量

本表格依据SJ/T11364的规定编制。

○: 表示该有害物质在该部件所有均质材料中的含量均在GB/T26572规定的限量要求以下。
✗: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。

但是，以现有的技术条件要使照相机相关产品完全不含有上述有害物质极为困难，并且上述产品都包含在《关于电气电子设备中特定有害物质使用限制指令2011/65/EU》的豁免范围之内。

尼康客户支持中心服务热线：400-820-1665

(周一至周日 9:00-18:00，除夕下午休息)

尼康官方网站: https://www.nikon.com.cn/

进口商: 尼康映像仪器销售（中国）有限公司

上海市蒙自路757号12楼01-07室 邮编: 200023

在日本印刷

出版日期：2022年9月1日

Sc

名稱

① 焦距刻度
② 焦距刻度標線
③距離標線
④ 距離刻度
⑤ 遮光罩安裝標誌
⑥對焦環
⑦ 對焦模式開關

⑧ 光圈標誌／安裝標誌
⑨ 最小光圈鎖定桿
⑩ 光圈刻度
⑪ 光圈直接讀取刻度
⑫ 最小光圈確認位（EE伺服耦合位）

⑬光圈指示位
⑭ CPU觸點
⑮ 測光表耦合脊
⑯光圈環
⑰變焦環

前言

AF-S變焦鏡尼克爾17-35mm f/2.8D IF-ED的鏡頭內裝有靜噪波導馬達，以傳動對焦裝置，我們把它稱作為“S”設計。該裝置可使自動對焦順利、靜噪和瞬時完畢。而且，本鏡頭的特徵是內對焦（IF），無需改變從無限遠至0.28米近焦距的鏡頭總距離，有助於穩定手控操作。而且，此鏡頭內配有三片非球面鏡片和二片ED（超低色散）鏡片，無論焦距設定在哪裡，都能得出從中心到邊緣輪廓清晰分明的圖像，沒有什麼色彩干涉紋。而且，本相機還採用了一個9葉片薄膜，可以生成一個近似於圓的孔闌，使被攝主體前後不對焦的圖像具有美觀的模糊感。

注意：本鏡頭靜噪波導自動對焦適用於尼康F6、F5、F4系列、F100、F90X/N90s*、F90系列/N90*、F80系列/N80系列*、F70系列/N70*、F65系列/N65系列*、Pronea 600i/6i*、Pronea S相機及尼康數碼單鏡反光相機，包括D3系列和D300系列。（*僅在美國出售）

注意事項

• 注意不要弄臟或損壞CPU觸點。
• 不要使用AF-I望遠倍率鏡TC-14E/TC-20E，或AF-S望遠倍率鏡TC-14EII/TC-17EII/TC-20EII/TC-20EIII（相機鏡頭的後鏡片會接觸到望遠倍率鏡的鏡片）。
• 本鏡頭裝在尼康DX格式數碼單鏡反光相機，如D300系列和D7000上時，鏡頭畫面視角變成79°-44°，與其35毫米相當的焦距約為25.5-52.5毫米。
• 不要將下列附件與本鏡頭連接，以免損壞CPU觸點，自動伸縮的PK-1、PK-11／11A、自動環BR-4和K1環。當本鏡頭安裝在某些相機上時，也不宜使用附件，有關細節，請參閱各廠家的使用說明書。
• 本鏡頭不宜與裝有DX-1 AF取景窗的尼康F3AF相機一起使用。

對焦

按下表設定相機對焦模式：

相機聚焦模式		鏡頭聚焦模式
		M/A M
F6、F5、F4系列、F100、F90X/N90s*、F90系列/N90*、F80系列/N80系列*、F70系列/N70*、F65系列/N65系列*、Pronea 600i / 6i*、Pronea S、尼康數碼單鏡反光(尼康FX/DX格式)相機	AF	自動對焦和手控先決	手動對焦(可使用電子測距儀。)
	MF	手動對焦(可使用電子測距儀。)
尼康AF相機(F3AF除外)	AF	手動對焦(可使用電子測距儀。)
	MF
其他尼康相機(F3AF除外)手動對焦

*僅在美國出售。

■自動對焦和手控補償

將對焦模式開關設定在M/A（圖1）時，仍有自動對焦，但可通過操作獨立的手控對焦環，來手控補償對焦，此時，應輕壓快門釋放鈕或相機上備有的AF起始鈕（AF-ON）。放鬆按在快門釋放鈕或AF起始鈕上的手指，即可解除手控補償。

■使用自動聚焦功能以取得良好效果

請參閱 “有關使用寬角或超寬角AF Nikkor鏡頭的注意事項” （第66頁）。

成像比例和拍攝距離

普通聚焦的聚焦距離是從無限大至0.28米。在17mm的聚焦距離設定下，最大成像比是1:8.9，而在35mm的設定下，成像比則是1:4.6。

聚焦、變焦與景深（請參閱73頁上速查圖表1和2）

在M/A（手控自動聚焦）模式下，首先旋轉變焦鏡，直到取景窗框架內獲得滿意的構圖，然後再自動聚焦。在M（手控對焦）模式時，對焦可用於任何焦距，但長焦距、大畫面及淺景深，則更易對焦。如您的相機上有景深預檢（定格）鈕桿，則可通過相機取景窗來觀察景深。利用73頁上提供的刻度尺可以定出景深。

如何使用景深刻度

1 沿指示線把刻度指示尺剪下。
2 把刻度2蓋在刻度1上，並把2上端對準所使用的焦距上，以及把距離指示對準刻度1上的中央指示線。

3 讀取相對使用中光圈的刻度②數字。例如，焦距為28mm，攝影對象的距離為1m，而光圈為f/22時，則景深範圍大約從0.6m至無限遠。

最小光圈鎖定（圖2）

要作程序自動或快門先決自動曝光攝影時，請用最小光圈鎖定桿將鏡頭的光圈鎖定在f/22的位置上。

1 將鏡頭對準光圈指示，並設定於最小光圈（f/22）。
2 將鎖定桿滑向光圈環，使兩個橙色點對齊。
如要釋放鎖定時，請將鎖定桿推往相反的方向。

請使用聚焦屏

各種聚焦屏可通用於尼康SLR相機的任何相應的攝影場景。

下面所列可用於本鏡頭：

取景窗內有輕微量映或波紋圖形，但膠片上不會有。

△：可以接受的聚焦

中心點的聚焦圖象在膠卷上可能略為散焦。在四周的暗淡地方聚焦。

-：是指相機上不帶取景器屏。

()：顯示光圈補償值（僅在偏重中央測光時）。F6相機通過選擇自選設定“b6：屏幕補償”中的“其他屏幕”作補償，並且將曝光補償標準設定在+/-2.0 EV，1/2 EV級。當使用了B型和E型之外的屏幕，“其他屏幕”務必要選中，即使必需的補償值為0（沒有補償需要）。F5相機請用機身上的“自選設定#18”作補償。F4系列相機請用聚焦屏的“曝光補償刻度”作補償。詳情請參閱相機機身使用說明書。

空白意為不宜使用。因為M型聚焦屏可同時用1：1放大倍率進行宏觀攝影和微縮攝影，因此，不在此限。

使用B/B2/B3、E/E2/E3和K/K2/K3聚焦屏時，可分別參照F4+DP-20表B、E和K型對焦屏。

使用內藏閃燈相機拍攝閃光照片

在拍攝閃光照片之前，應確認焦距和拍攝距離，以免產生暈映。

● 有關使用本鏡頭時的邊暈的最新資訊，請參見相機的說明書。

相機 適用焦距/拍攝距離
F65系列/N65系列*、F60系列/N60*、F55系列/N55系列*、F50系列/N50*、F-601/N6006*、Pronea S	在任何焦距長度下都不能使用。
F70系列/N70*、Pronea 600i/6i* 35mm /3m以上
F80系列/N80系列* 35mm	/1.5m以上
D800系列、D700、D5200、D5100、D3200	●28mm/1m以上 ●35mm/無限制
D600	●28mm/1.5m以上 ●35mm/無限制
D300系列、D200	●24mm/1m以上 ●28至35mm/無限制
D100	●24mm/0.8m以上 ●28至35mm/無限制
D90、D80	●24mm/2m以上 ●28至35mm/1m以上
D7000	●20mm以上/2m以上 ●24mm以上/無限制
D70系列、D50	●20至24mm/2.5m以上 ●28mm/1m以上●35mm/無限制
D5000、D3100、D3000、D60、D40系列	●24mm/2m以上 ●28mm/1m以上●35mm/無限制

*僅在美國出售

裝上卡口式鏡頭罩HB-23

將鏡頭罩上的標記（）與鏡頭前面的鏡頭罩安裝標記對齊，然後反時針（從相機看時）旋轉鏡頭罩，直到到達標記（）聽到卡嗒聲旋不動為止。

另外，要保證鏡頭罩是正直安裝在鏡頭上的，以免產生暈映。貯藏鏡頭罩時，要反方向裝在鏡頭上。

鏡頭的維護保養

• 使用吹風刷清掃鏡頭表面。如想清除鏡頭上的污垢時，請用柔軟乾淨的棉布或鏡頭清潔紙沾點酒精或鏡頭清潔液擦拭。在擦拭鏡頭時，請繞着圓圈自中心向周圍擦拭，注意不要在鏡片上留下痕跡或碰撞外部的部件。
• 切勿使用稀釋劑或苯溶液去清潔鏡頭，因有可能損傷鏡頭，或造成火災，或損害健康。
• 為了保護前鏡片，最好經常裝上NC濾光鏡片。鏡頭的遮光罩也有助於保護鏡頭的前鏡片。
• 當把鏡頭保存在鏡盒中時，請蓋好前蓋和後蓋。
• 當鏡頭準備長時間不用時，一定要保存在涼爽乾燥的地方以防生黴。而且，不可放在陽光直接照射或放有化學藥品樟腦或衛生丸等的地方。
• 注意不要濺水於鏡頭上或落到水中，因為將會生鏽而發生故障。
• 鏡頭的一部分部件採用了強化塑料。不要把鏡頭放置在高溫的地方，以免損壞。
• 溫度的突變可能導致鏡頭內外部結露以致損壞。將鏡頭從溫暖的環境帶入寒冷的環境或從寒冷的環境帶入溫暖的環境之前，請先將其置於包內或塑膠盒中以緩和溫度的變化。

附件

77mm按扣式前鏡蓋 鏡蓋 卡口式鏡頭罩HB-23 硬皮套CL-76

選購附件

77mm旋入式濾鏡

規格

鏡頭類型：D型AF-S變焦尼克爾鏡頭，具有內置CPU（中央處理器）和尼康卡口座

焦距：17mm～35mm

最大光圈：f/2.8

鏡頭構造：13個組群中有10個元件（兩片玻璃模非球面鏡片，和一片複合非球面鏡片及兩片ED鏡片單元）

圖像角度：使用35mm(135)格式的尼康菲林單鏡反光相機和尼康FX格式

數碼單鏡反光相機時為 104^-62^ ; 使用尼康 DX 格式數碼單鏡反光相機時為 79^-44^ ; 使用 IX240 系統相機時為 91^-52^

焦距刻度：17、20、24、28和35mm

刻度數據：在相機上

變 焦：手控用獨立變焦環

對 焦：尼康內聚焦（IF）系列（使用內裝靜噪波導馬達） 手控則用獨立變焦環

拍攝距離刻度：刻度自0.28m至無限遠（∞）

光圈刻度：f/2.8～f/22，標準型和光圈直接讀取刻度

最小光圈鎖定：配備

光闌：全自動

曝光測量：AI相機或連接CPU的系列相機，採用全光圈方式，其他相機則採用縮小光圈的方式。

安裝尺寸：77mm（P=0.75mm）

尺寸：直徑約83mm，鏡頭長106mm（從照相機鏡頭卡口邊緣算起），鏡頭總長約115mm

重量：約745g

產品設計與規格如有更改，恕不另行通知。

有关使用广角或超广角AF尼克尔镜头的注意事项

在下列情况下使用广角或超广角AF 尼克尔镜头拍照时，自动对焦会很难对准。

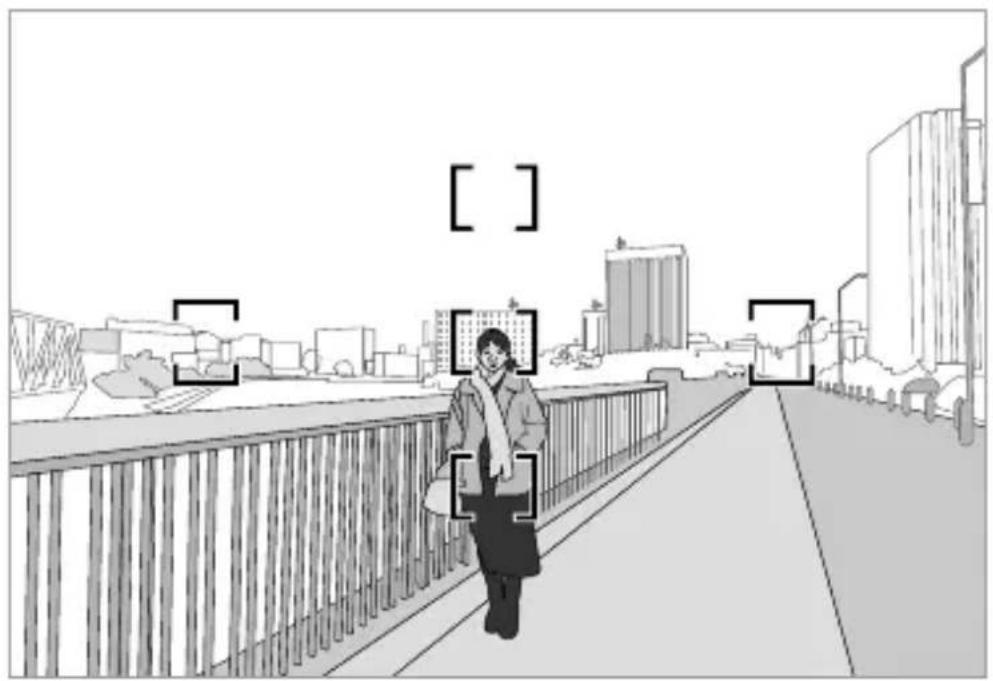

如图A所示，站在远景前面的人进入对焦框时，背景会对焦，而人体则对不准焦距。

[ ] [ ] [ ]

鲜花遍布的田野

2. 当拍摄对象是小型图案物体或景色时

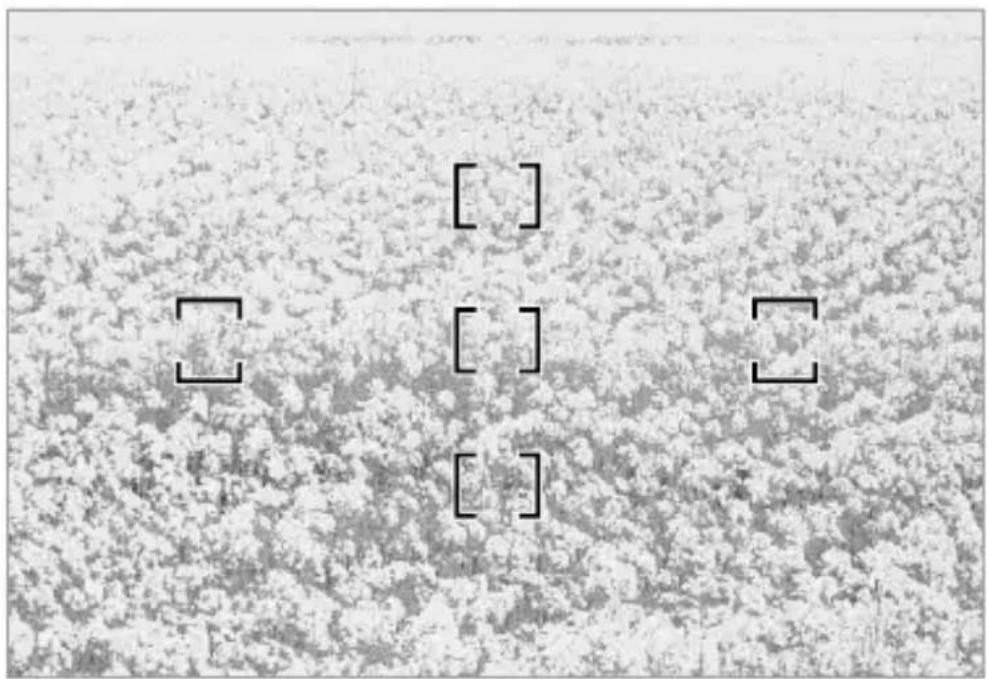

如图 B 所示，当拍摄对象图案连续或者对比度低时，如鲜花遍布的田野等，很难实现自动对焦。

在上列情况时:

(1) 向离照相机同一距离的其它拍摄对象对焦, 然后使用对焦锁, 重新调节后按快门。

(2) 或者将照相机对焦模式选择器设置为M（手动），手动向拍摄对象对焦。

- 另外，请参阅照相机使用说明书中的“自动对焦没能如期那样运行时的情况”。

有關使用寬角或超寬角AF Nikkor鏡頭的注意事項

在下列情況下使用寬角或超寬角AF Nikkor鏡頭拍照時，自動對焦會很難對准。

1. 對焦框內的主體較小時

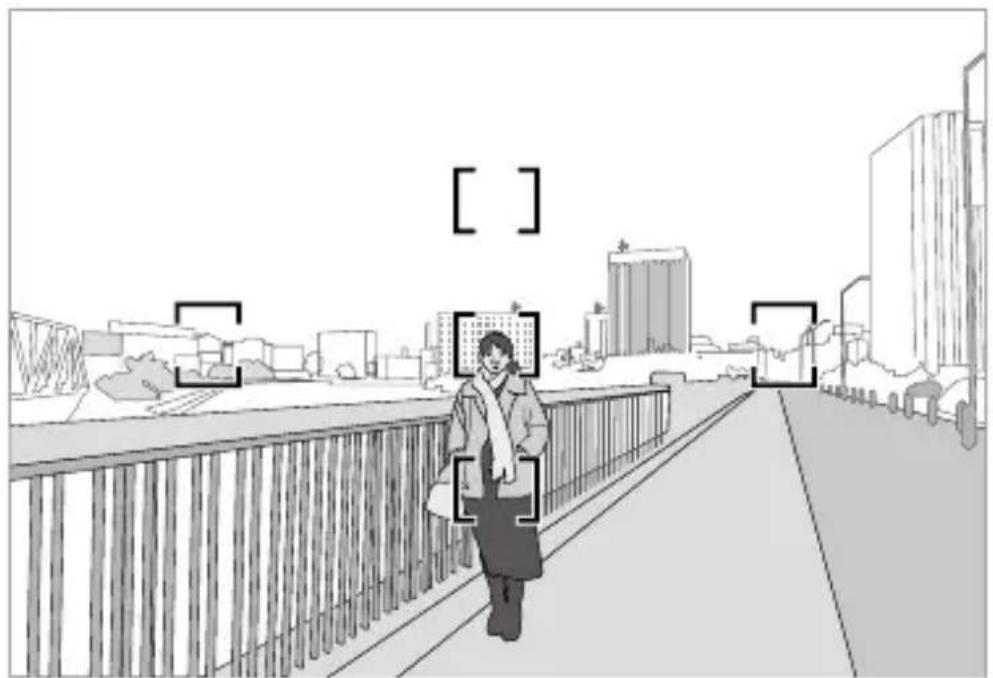

如圖A（第66頁）所示，站在遠景前面的人進入對焦框時，背景會對焦，而人體則對不准焦距。

2. 當主體是小型圖案物體或景色時

如圖 B（第66頁）所示，當物體圖案連續或者對比度低時，如鮮花遍布的田野等，很難實現自動對焦。

在上列情況時：

(1) 向離相機同一距離的其它物體對焦，然後使用對焦鎖，重新調節後按快門。
(2) 或者將相機對焦模式選擇器設定為M（手動），手動向物體對焦。
另外，請參閱相機使用說明書中的“自動對焦沒能如期那樣運行時的情況”。

被写界深度早見表 Depth-of-field quick reference chart Schärfentiefentabelle Tableau synoptique des profondeurs de champ Tabla de profundidades de campo para consulta rápida Tabella di consultazione rapida per la profondità di campo

景深参照表
景深參照表
