Produkttyp	Zoom-Weitwinkel-Objektiv
Marke	Nikon
Modell	Nikkor AF-S Zoom-Nikkor 17-35mm f/2.8D IF-ED
Brennweite	17 – 35 mm
Maximale Blende	f/2,8
Optischer Aufbau	13 Elemente in 10 Gruppen (2 gegossene asphärische, 1 zusammengesetztes asphärisches, 2 ED-Linsen)
Bildwinkel	104°-62° (FX), 79°-44° (DX), 91°-52° (IX240)
Fokussierung	Interner Fokus (IF) mit Silent-Wave-Motor; manuell über separaten Ring
Minimale Fokussierentfernung	0,28 m
Maximaler Abbildungsmaßstab	1:4,6 bei 35 mm; 1:8,9 bei 17 mm
Blende	9 Lamellen, automatisch, nahezu kreisförmige Öffnung
Filtergewinde	77 mm (P=0,75 mm)
Abmessungen (Durchmesser x Länge)	Ca. 83 mm x 106 mm (Gesamtlänge ca. 115 mm)
Gewicht	Ca. 745 g
Stromversorgung	Über das Kameragehäuse (AF-Motor)
Mitgeliefertes Zubehör	Vorderdeckel 77 mm, Rückdeckel, Gegenlichtblende HB-23, Hartschalenetui CL-76
Pflege und Reinigung	Blasepinsel, weiches Tuch mit Ethanol; Lösungsmittel vermeiden
Sicherheit	Nicht mit AF-I/AF-S-Telekonvertern verwenden; vor Wasser und Stößen schützen
Kompatibilität	Nikon AF-Spiegelreflexkameras (außer F3AF), Nikon-Digital-Spiegelreflexkameras (FX/DX)
Allgemeine Informationen	Nikon-F-Bajonett; Verriegelung der kleinsten Blende

Häufig gestellte Fragen - Nikkor AFS ZoomNikkor 1735mm f2.8D IFED NIKON

Wie aktiviere ich die manuelle Fokussierung mit diesem Objektiv?

Stellen Sie den Fokusmodusschalter auf M (manuell). Wählen Sie auch an der Kamera den manuellen Fokusmodus (MF). Sie können dann den Fokusring drehen. Für automatische Fokussierung mit manueller Priorität verwenden Sie den M/A-Modus: Bei gedrücktem Auslöser können Sie manuell korrigieren.

Welche Kameragehäuse sind mit dem Silent-Wave-Autofokus kompatibel?

Dieses Objektiv ist kompatibel mit Nikon F6, F5, F4-Serie, F100, F90X/N90s, F90/N90, F80/N80, F70/N70, F65/N65, Pronea 600i/6i, Pronea S und Nikon-Digital-Spiegelreflexkameras (D3, D300 usw.). Nicht kompatibel mit der F3AF.

Wie berechne ich die Schärfentiefe?

Verwenden Sie die in der Anleitung (Seite 73) mitgelieferten Skalen. Schneiden Sie die Skalen aus, legen Sie Skala 2 auf Skala 1 und richten Sie Brennweite und Entfernung aus. Lesen Sie die Schärfentiefe bei der verwendeten Blende ab. Beispiel: Bei 28 mm und f/22 beträgt die Schärfentiefe etwa 0,6 m bis unendlich.

Besteht Risiko von Vignettierung beim Blitz?

Ja, je nach Gehäuse und Brennweite. Zum Beispiel mit einem D300 verwenden Sie eine Brennweite von mindestens 24 mm bei 1 m oder mehr, oder 28-35 mm ohne Einschränkung. Konsultieren Sie die Tabelle in der Anleitung für Ihre Kamera.

Wie reinige ich das Objektiv?

Verwenden Sie einen Blasepinsel für Staub. Bei Flecken ein weiches Baumwolltuch, leicht mit Ethanol angefeuchtet, von der Mitte nach außen wischen. Niemals Lösungsmittel oder Benzin verwenden.

Kann ich einen Telekonverter mit diesem Objektiv verwenden?

Nein. Die Telekonverter AF-I TC-14E/TC-20E und AF-S TC-14EII/TC-17EII/TC-20EII/TC-20EIII sind nicht kompatibel, da die hinteren Linsenelemente des Objektivs die des Konverters berühren würden.

Was ist die minimale Fokussierentfernung?

Die minimale Fokussierentfernung beträgt 0,28 Meter ab Bildebene. Der maximale Abbildungsmaßstab beträgt 1:4,6 bei 35 mm und 1:8,9 bei 17 mm.

Wie verriegle ich die kleinste Blende?

Stellen Sie für die Modi Programm oder Zeitpriorität den Blendenring auf f/22 (kleinste Blende), schieben Sie dann den Verriegelungshebel zum Ring, um die orangefarbenen Punkte auszurichten. Zum Entriegeln in die andere Richtung schieben.

Ist dieses Objektiv für Nikon-DX-Spiegelreflexkameras geeignet?

Ja, montiert an einem DX-Gehäuse (z.B. D7000) ergibt sich ein Bildwinkel von 79°-44°, entsprechend einer Brennweite von 25,5-52,5 mm im Kleinbildformat. Die optische Leistung bleibt ausgezeichnet.

Wie schütze ich das Objektiv im Alltag?

Verwenden Sie ständig einen NC-Filter (neutral), um die Frontlinse zu schützen. Die mitgelieferte Gegenlichtblende schützt auch vor Stößen. Bewahren Sie das Objektiv an einem kühlen, trockenen und belüfteten Ort auf und setzen Sie die vorderen und hinteren Deckel wieder auf.

BEDIENUNGSANLEITUNG Nikkor AFS ZoomNikkor 1735mm f2.8D IFED NIKON

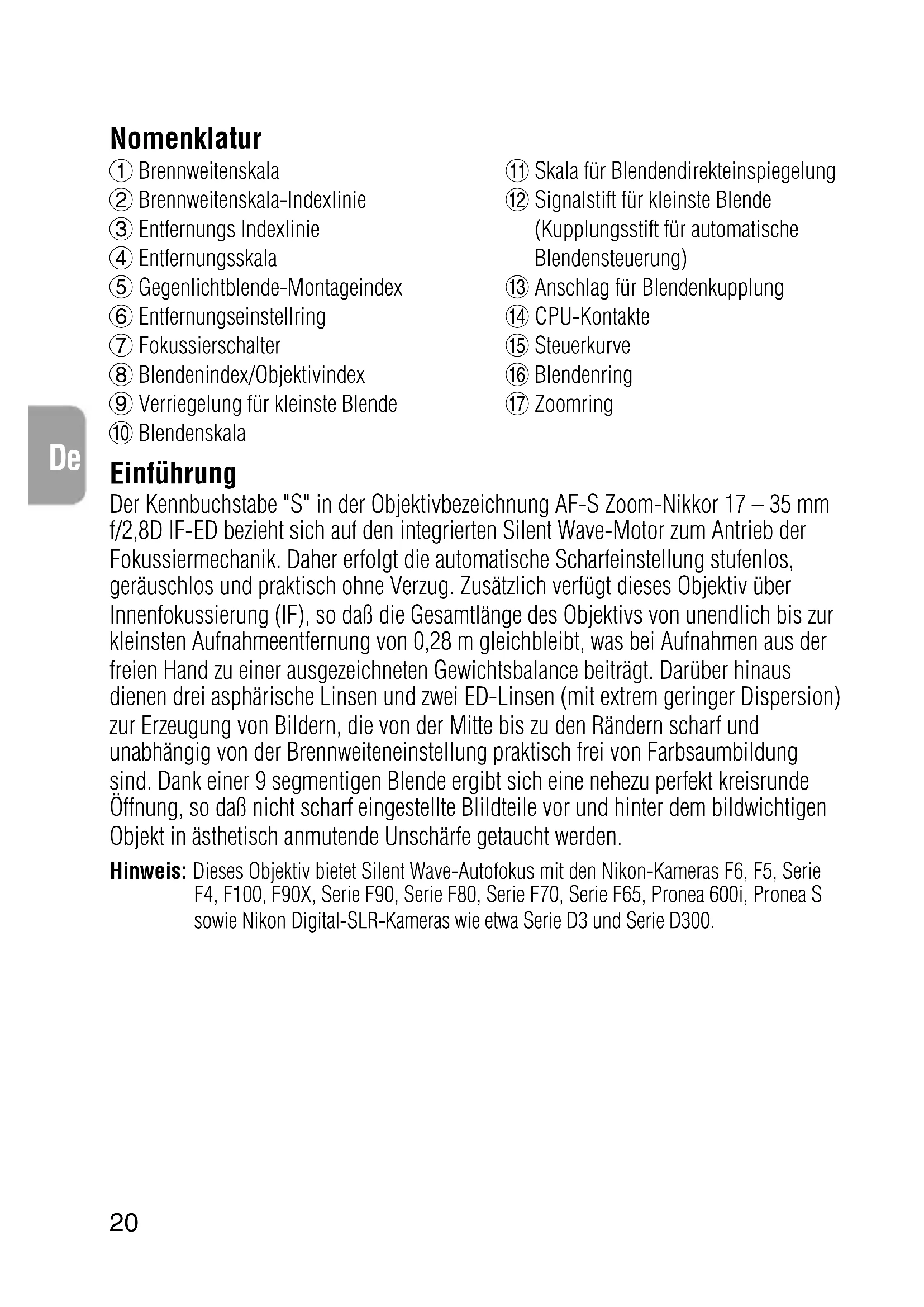

Benutzerhandbuch (S. 20–25)

① Brennweitenskala
② Brennweitenskala-Indexlinie
③ Entfernungs Indexlinie
④ Entfernungsskala
⑤ Gegenlichtblende-Montageindex
⑥ Entfernungseinstellring
⑦ Fokussierschalter
⑧ Blendenindex/Objektivindex
⑨ Verriegelung für kleinste Blende
⑩ Blendenskala

⑪ Skala für Blendendirekteinspiegelung
⑫ Signalstift für kleinste Blende (Kupplungsstift für automatische Blendensteuerung)
⑬ Anschlag für Blendenkupplung
⑭ CPU-Kontakte
⑮ Steuerkurve
⑯ Blendenring
⑰ Zoomring

Einführung

Der Kennbuchstabe "S" in der Objektivbezeichnung AF-S Zoom-Nikkor 17 – 35 mm f/2,8D IF-ED bezieht sich auf den integrierten Silent Wave-Motor zum Antrieb der Fokussiermechanik. Daher erfolgt die automatische Scharfeinstellung stufenlos, geräuschlos und praktisch ohne Verzug. Zusätzlich verfügt dieses Objektiv über Innenfokussierung (IF), so daß die Gesamtlänge des Objektivs von unendlich bis zur kleinsten Aufnahmeentfernung von 0,28 m gleichbleibt, was bei Aufnahmen aus der freien Hand zu einer ausgezeichneten Gewichtsbalance beiträgt. Darüber hinaus dienen drei asphärische Linsen und zwei ED-Linsen (mit extrem geringer Dispersion) zur Erzeugung von Bildern, die von der Mitte bis zu den Rändern scharf und unabhängig von der Brennweiteneinstellung praktisch frei von Farbsaumbildung sind. Dank einer 9 segmentigen Blende ergibt sich eine nehezu perfekt kreisrunde Öffnung, so daß nicht scharf eingestellte Blidteile vor und hinter dem bildwichtigen Objekt in ästhetisch anmutende Unschärfe getaucht werden.

Hinweis: Dieses Objektiv bietet Silent Wave-Autofokus mit den Nikon-Kameras F6, F5, Serie F4, F100, F90X, Serie F90, Serie F80, Serie F70, Serie F65, Pronea 600i, Pronea S sowie Nikon Digital-SLR-Kameras wie etwa Serie D3 und Serie D300.

Achtung!

• Halten Sie die CPU-Kontakte peinlich sauber, und schützen Sie sie vor Beschädigung!
• Die AF-I-Telekonverter TC-14E/TC-20E und AF-S-Telekonverter TC-14EII/TC-17EII/TC-20EII/TC-20EIII können nicht verwendet werden. (Die Hinterglieder des Objektivs berühren den Telekonverter.)
• Bei Verwendung des Objektivs mit einer digitalen Nikon-Spiegelreflexkamera (DX-Format) beträgt der Bildwinkel 79°-44°. Dies entspricht dem Bildwinkel eines Objektivs mit einer Brennweite von ca. 25,5-52,5 mm an einer Kleinbildkamera.
• Folgendes Zubehör darf nicht an das Objektiv angesetzt werden, da es die CPU-Kontakte beschädigen könnte: Automatik-Zwischenring PK-1, PK-11/PK-11A, Automatikring BR-4 und Zwischenring K1. Anderes Zubehör kann bei Verwendung des Objektivs mit gewissen Kameramodellen ungeeignet sein. Einzelheiten entnehmen Sie bitte das jeweiligen Benutzerhandbuch.
• Das Objektiv ist nicht zur Verwendung mit der Nikon F3AF mit angesetztem AF-Sucher DX-1 geeignet.

Fokussieren

Wählen Sie den Fokussiermodus der Kamera anhand der folgenden Tabelle:

Fokussiermodus der Kamera		Fokussiermodus des Objektivs
		M/A M
F6, F5, Serie F4, F100, F90X,Serie F90, Serie F80,Serie F70, Serie F65,Pronea 600i, Pronea S,Nikon Digital-SLR-Kameras(Nikon FX/DX-Format)	AF	Autofokus-Modus mit manuellerEinstellmöglichkeit	Manueller Fokus(Elektronische Einstellhilfe verfügbar.)
	MF	Manueller Fokus(Elektronische Einstellhilfe verfügbar.)
Nikon-AF-Kameras(außer F3AF)	AFMF	Manueller Fokus(Elektronische Einstellhilfe verfügbar.)
Andere Nikon-Kameras (außer F3AF)		Manuelles Fokussieren

- Autofokus-Modus mit manueller Einstellmöglichkeit

Stellen Sie den Fokussierschalter (Abb. 1) auf M/A. Bei dieser Einstellung ist der Autofokus-Modus zwar aktiviert, kann aber jederzeit durch Drehen des separaten Entfernungseinstellrings und gleichzeitiges Antippen des Auslösers oder der AF-Starttaste (AF-ON) an Kameras, die über ein solches Bedienteil verfügen, deaktiviert werden. Zur Aufhebung der manuellen Einstellmöglichkeit den Auslöser oder die AF-Starttaste freigeben.

- Für beste Ergebnisse im Autofokusmodus

Siehe "Hinweise zum Gebrauch von AF Nikkor-Weitwinkel- oder Superweitwinkelobjektiven" (S. 66).

Abbildungsmaßstab und Aufnahmeentfernung

Die normale Scharfeinstellung erstreckt sich von unendlich bis 0,28 m. Bei 17 mm ist da größtes Abbildungsverhältnis 1:8,9, bei 35 mm ist es 1:4,6.

Scharfeinstellung, Zoomen und Schärfentiefe

(Siehe Übersichtstabellen 1 und 2 auf Seite 73.)

Im M/A-Modus (Autofokus mit manueller Beeinflussung) drehen Sie zuerst den Zoomring, bis die gewünschte Bildkomposition im Sucher zu sehen ist, bevor Sie mit der automatischen Scharfeinstellung beginnen. Im M-Modus (manueller Fokus) ist die Scharfeinstellung bei jeder Brennweite möglich. Allerdings gilt, je länger die Brennweite, desto größer das Bild und desto flacher die Schärfentiefe, so daß die Fokussierung vereinfacht wird. Verfügt die Kamera über eine Taste oder einen Hebel zur Schärfentiefe-Vorschau (Abblendung), so läßt sich die Schärfentiefe im Kamerasucher verfolgen. Zur Ermittlung der Schärfentiefe benutzen Sie bitte die Skala, die sich auf Seite 73 ausfalten läßt.

Schärfentiefenskala:

1 Die Skalen entlang der angezeigten Linien ausschneiden.
2 Skala 2 über Skala 1 legen, so daß sich die Oberkante von Skala 2 mit der verwendeten Brennweite deckt und die Entfernung an der zentralen Markierungslinie von Skala 1 ausgerichtet ist.
3 Aus Skala 2 können Sie die Schärfentiefe ablesen, die die eingestellte Blende bewirkt. Wenn das Objectiv z.B. auf 28mm Brennweite und 1m Entfernung gestellt ist, reicht die Schärfentiefe bei Blende 22 von ungefähr 0,6m bis unendlich (∞).

Verriegelung auf kleinster Blende (Abb. 2)

Für Programm- und Blendenautomatik muß der Blendenring auf kleinster Öffnung (22) verriegelt werden.

1 Drehen Sie den Blendenring, bis die Blendenzahl 22 dem Blendenindex gegenübersteht.
2 Schieben Sie den Riegel in Richtung auf den Blendenring, so daß die beiden orangefarbenen Punkte aufeinander ausgerichtet sind.
Zur Entriegelung schieben Sie den Riegel in die entgegengesetzte Richtung.

Empfohlene Einstellscheiben

Für bestimmte Nikon-Kameras stehen verschiedene auswechselbare Einstellscheiben zur Verfügung, um jeder Aufnahmesituation gerecht zu werden. Die für dieses Objektiv empfohlenen werden in der Tabelle aufgeführt.

◎ Hervorragende Scharfeinstellung
○ Akzeptable Scharfeinstellung
Das Sucherbild vignettiert leicht. Die Aufnahme selbst bleibt hiervon unberührt.
△ Brauchbare Scharfeinstellung.
Das im mittleren Kreis scharf eingestellte Bild könnte auf dem Film leicht unscharf abgebildet werden. Stellen Sie auf dem umliegenden Mattfeld scharf.
— Nicht möglich
( ) Zeigt den Betrag zusätzlich erforderlicher Belichtungskorrektur (Nur mittenbetonte Belichtungsmessung). Bei F6-Kameras korrigieren Sie durch Wahl von "Andere" in der Individualfunktion "b6: Einstellscheibe" und Einstellen des LW-Werts im Bereich zwischen -2,0 und +2,0 in 0,5-LW-Schritten. Bei Gebrauch von anderen Scheiben als B oder E, ist "Andere" auch dann zu wählen, wenn der erforderliche Korrekturwert "0" beträgt (keine Korrektur nötig). Zur Einstellung des Korrekturwerts am F5 Kameragehäuse dient die Individualfunktion Nr. 18. Mit den F4-Serien-Geräten durch den Belichtung-Kompensationsanzeiger für Visiermattscheiben kompensieren.
Näheres hierzu finden Sie im Benutzerhandbuch des Kameragehäuses.
Ein Leerfeld bedeutert: unbrauchbar. Da die Einstellscheibe M sowohl für Maktrofotografie bis zum Abbildungsmaßstab 1:1 als auch Mikrofotografie eingesetzt werden kann, unterscheidet sich ihr Anwendungsbereich von dem anderer Einstellscheiben.
Bei Verwendung der Scheiben B/B2/B3, E/E2/E3 bzw. K/K2/K3 in anderen als den obengenannten Kameras gelten die Spalten für die Scheiben B, E bzw. K auf F4 + DP-20.

Blitzaufnahmen mit Kameras mit eingebautem Blitz

Überprüfen Sie vor der Blitzaufnahme Brennweite und Aufnahmeentfernung, um Vignettierung zu vermeiden

- Aktuelle Angaben zur Verschattung mit diesem Objektiv finden Sie im Kamerahandbuch.

Kameras	Verwendbare Brennweite / Aufnahmedistanz
Serie F65, Serie F60, Serie F55,Serie F50, F-601, Pronea S	Nicht verwendbar bei allenBrennweiteeinstellungen
Serie F70, Pronea 600i	35 mm / 3 m oder länger
Serie F80	35 mm / 1,5 m oder länger
Serie D800, D700, D5200, D5100, 28D3200	mm / 1 m oder länger35 mm / Keine Beschränkung
D600	28 mm / 1,5 m oder länger35 mm / Keine Beschränkung
Serie D300, D200	24 mm / 1 m oder länger28 bis 35 mm / Keine Beschränkung
D100	24 mm / 0,8 m oder länger28 bis 35 mm / Keine Beschränkung
Kameras Verwendbare Brennweite /	Aufnahmedistanz
D90, D80 24 mm / 2 m oder länger28 bis 35 mm / 1 m oder länger
D7000 20 mm oder länger / 2 m oder länger24 mm oder länger / Keine Beschränkung	länger
20 bis 24 mm / 2,5 m oder längerSerie D70, D50 28 mm / 1 m oder länger35 mm / Keine Beschränkung
24 mm / 2 m oder längerD5000, D3100, D3000, D60, 28 mm / 1 m oder längerSerie D40 35 mm / Keine Beschränkung

Anbringen der Bajonett-Gegenlichtblende HB-23

Fluchten Sie den Index (●) der Gegenlichtblende mit dem Montageindex vorn am Objektiv, und drehen Sie die Gegenlichtblende im Gegenuhrzeigersinn (von der Kamera aus betrachtet), bis sie am Index (—○) einrastet. Zum Anbringen und Abnehmen der Gegenlichtblende halten Sie diese an ihrer Basis, nicht am Außenrand. Zum Verstauen der Gegenlichtblende, können Sie diese in Umkehrstellung anbringen.

Pflege des Objektivs

• Säubern Sie Glasflächen mit einem Blasepinsel. Staub und Flecken entfernen Sie mit einem sauberen, weichen Baumwolltuch oder Optik-Reinigungspapier, das Sie mit éthanol (Alkohol) oder Optik-Reinigungsflüssigkeit anfeuchten. Wischen Sie in kreisförmigen Bewegungen von der Mitte nach außen, ohne daß Wischspuren zurückbleiben.
• Verwenden Sie keinesfalls Verdünnung oder Benzin zur Reinigung, da dieses zu Beschädigungen führen, Gesundheitsschäden verursachen oder ein Feuer auslösen könnte.
• Zum Schutz der Frontlinse empfiehlt es sich, stets ein NC-Filter aufgesetzt zu lassen. Die Gegenlichtblende wirkt als zusätzlicher Frontlinsenschutz.
• Bei Aufbewahrung des Objektivs in seinem Köcher sollten beide Objektivdeckel aufgesetzt sein.
• Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden. Halten Sie das Objektiv von direkter Sonneneinstrahlung oder Chemikalien wie Kampfer oder Naphthalin fern.
• Halten Sie das Objektiv von Wasser fern, das zur Korrosion und zu Betriebsstörungen führen kann.
• Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Lassen Sie das Objektiv deshalb nie an übermäßig heißen Orten zurück!
• Plötzliche Temperaturschwankungen können eine schädliche Bildung von Kondenswasser im und auf dem Objektiv verursachen. Bevor Sie es an einen Ort mit deutlich höherer oder niedrigerer Temperatur bringen, sollten Sie das Objektiv in eine Tasche oder eine Plastiktüte packen, um eine langsame Temperaturangleichung zu bewirken.

Zubehör

Aufsteckbarer 77-mm-Frontobjektivdeckel Objektivrückdeckel Bajonett-Gegenlichtblende HB-23 Fester Objektivköcher CL-76

Sonderzubehör

Weiter 77-mm-Einschraubfilter

Technische Daten

Objektivtyp: AF-S-Zoom-Nikkor mit D-Charakteristik eingebauter CPU und Nikon-Bajonett

Brennweite: 17 – 35 mm

Maximale Blendenöffnung: f/2,8

Optischer Aufbau: 13 Linsen in 10 Gruppen (2 Glasform-asphärische, 1 Verbund-asphärische und 2 ED-Linsenelemente)

Bildwinkel: 104°-62° mit Nikon-Film-Spiegelreflexkameras im 35 mm-Format (135) und Digital-Spiegelreflexkameras im Nikon-FX-Format 79°-44° mit Digital-Spiegelreflexkameras im Nikon-DX-Format 91°-52° mit IX240-Systemkameras

Brennweitenskala: 17, 20, 24, 28, 35 mm

Entfernungsdaten: Ausgabe an die Kamera

Zoomen: Manuell über separaten Zoomring

Fokussiersystem: Innenfokussierung nach dem Nikon-IF-System (mittels integriertem Silent Wave-Motor); manuell über separaten Fokussierring

Entfernungsskala: Unterteilt in Meter und Fuß, und zwar von 0,28 m bis unendlich ( )

Blendenskala: f/2,8 – f/22, sowohl auf der Standardskala als auch der Skala für Blendendirekteinspiegelung

Verriegelung für kleinste Blende: Vorhanden

Blendenart: Vollautomatisch

Belichtungsmessung: Offenblendenmessung bei Kameras mit AI-Blendenkupplung oder CPU-Interface-System; Arbeitsblendenmessung bei allen anderen Kameras

Befestigungsgröße: 77 mm (P = 0,75mm)

Abmessungen: ca. 83 mm Durchm. x 106 mm (Länge bis Flansch); Gesamtlänge ca. 115 mm

Gewicht: ca. 745 g

Änderungen von technischen Daten und Design durch den Hersteller vorbehalten.

Nomenclature

Eine Person vor einem weit entfernten Hintergrund

Hinweise zum Gebrauch von AF Nikkor-Weitwinkel- oder Super-Weitwinkelobjektiven

In den folgenden Fällen arbeitet der Autofokus bei der Aufnahme von Bildern mit AF Nikkor-Weitwinkel- oder Super-Weitwinkelobjektiven u.U. nicht einwandfrei.

1. Hauptmotiv in den Fokusklammern relativ klein
   Wie Abb. A (S. 66) zeigt, ist Folgendes möglich: bei Platzieren einer Person vor einem weit entfernten Hintergrund in den Fokusklammen wird unter Umständen der Hintergrund scharf eingestellt, das eigentliche Motiv dagegen aber nicht.
2. Kleine strukturierte Fläche oder Szene als Hauptmotiv
   Wie aus Abb. B (S. 66) ersichtlich, ist bei Motiven mit ausgeprägter
   Strukturierung oder geringem Kontrast (z.B. eine blumenübersäte Wiese) u.U. die Scharfeinstellung per Autofokus schwierig.

In solchen Fällen:

(1) Fokussieren Sie zunächst auf ein anderes Motiv im selben Abstand von der Kamera, wählen dann bei Fokussperre erneut den Bildausschnitt und machen so die Aufnahme.

(2) Oder Sie stellen den Fokussiermoduswähler an der Kamera auf M (manuell) und nehmen die Scharfeinstellung des Motivs manuell vor.

- Näheres zu diesem Thema finden Sie außerdem im Benutzerhandbuch der Kamera im Abschnitt "Gute Ergebnisse mit dem Autofokus".
