用户手册 Nikkor AFS 24mm f1.4G ED NIKON

请在使用前仔细阅读“安全须知”，并以正确的方法使用。本“安全须知”中记载了重要的内容，可使您能够安全、正确地使用产品，并预防对您或他人造成人身伤害或财产损失。请在阅读之后妥善保管，以便本产品的所有使用者可以随时查阅。

有关指示

本节中标注的指示和含义如下。

警告

表示若不遵守该项指示或操作不当，则有可能造成人员死亡或负重伤的内容。

注意

表示若不遵守该项指示或操作不当，则有可能造成人员伤害、以及有可能造成物品损害的内容。

本节使用以下图示和符号对必须遵守的内容作分类和说明。

图示和符号的实例

△符号表示唤起注意（包括警告）的内容。

在图示中或图示附近标有具体的注意内容（左图之例为当心触电）。

符号表示禁止（不允许进行的）的行为。

在图示中或图示附近标有具体的禁止内容（左图之例为禁止拆解）。

●符号表示强制执行（必需进行）的行为。

在图示中或图示附近标有具体的强制执行内容（左图之例为取出电池）。

警告
禁止拆解	切勿自行拆解、修理或改装。否则将会造成触电、发生故障并导致受伤。
禁止触碰立即委托修理	当产品由于跌落而破损使得内部外露时,切勿用手触碰外露部分。否则将会造成触电、或由于破损部分而导致受伤。取出照相机电池,并委托经销商或尼康授权的维修服务中心进行修理。

取出电池立即委托修理	当发现产品变热、冒烟或发出焦味等异常时,请立刻取出照相机电池。若在此情况下继续使用,将会导致火灾或灼伤。取出电池时,请小心勿被烫伤。取出电池,并委托经销商或尼康授权的维修服务中心进行修理。
禁止接触水	切勿浸入水中或接触到水,或被雨水淋湿。否则将会导致起火或触电。
禁止使用	切勿在有可能起火、爆炸的场所使用。在有丙烷气、汽油等易燃性气体、粉尘的场所使用产品,将会导致爆炸或火灾。
禁止观看	切勿用镜头或照相机直接观看太阳或强光。否则将会导致失明或视觉损伤。
注意
当心触电	切勿用湿手触碰。否则将有可能导致触电。
禁止放置	切勿在婴幼儿伸手可及之处保管产品。否则将有可能导致受伤。
小心使用	进行背光拍摄时,务必使太阳充分偏离画角。阳光会在照相机内部聚焦,并有可能导致火灾。太阳偏离画角的距离微小时,也有可能会导致火灾。
妥善保存	不使用时请盖上镜头盖,或保存在没有阳光照射处。阳光会聚焦,并有可灾。

小心移动	进行移动时,切勿将照相机或镜头安装在三脚架上。摔倒、碰撞时将有可能导致受伤。
禁止放置	切勿放置于封闭的车辆中、直射阳光下或其它异常高温之处。否则将对内部零件造成不良影响,并导致火灾。

能导致火

Sc

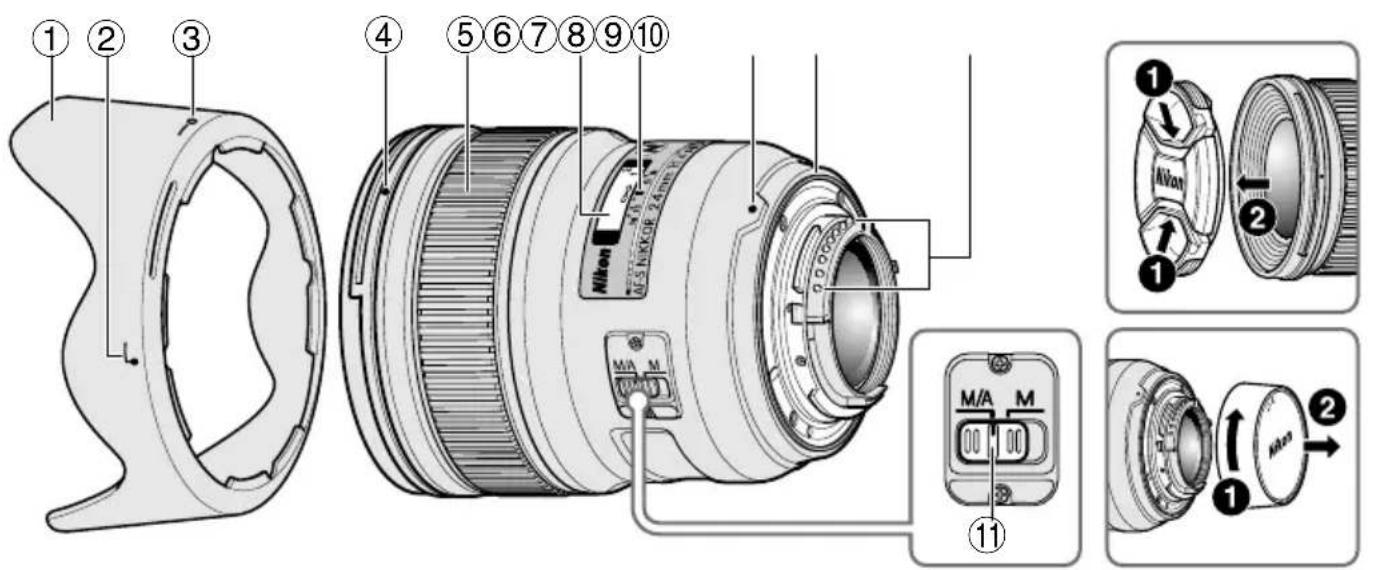

名称

⑧ 镜头安装标记
⑨ 镜头卡口橡胶垫圈 (p. 101)
⑩ CPU接点 (p. 101)
⑪ 对焦模式切换器 (p. 98)

( ): 参考页

感谢您购买AF-S 尼克尔 24mm f/1.4G ED镜头。使用本镜头之前，请先阅读这些说明并参阅照相机的使用说明书。

■ 主要特色

• 部分镜片上的纳米结晶涂层（Nano Crystal Coat），确保在晴天的户外，或是灯光照明的室内等不同的拍摄环境，均可获得清晰的图像。
• 本镜头采用宁静波动马达以驱动对焦装置，使自动对焦变得顺畅、宁静和快捷。对焦模式切换器可以方便地选择自动对焦（AF）或手动对焦（MF）操作。
• 通过采用两个非球面镜片和两个超低色散（ED）镜片，确保色差得以修正，从而最大程度地表现镜头的卓越光学性能和表现力。另外，圆形光圈可以在照片成像的焦外部分产生柔和美妙的朦胧感。

注意事项

• 本镜头装在尼康DX格式数码单镜反光照相机，如D300系列和D7000上时，镜头画角变成61°，35mm格式焦距相当值约为36mm。

■ 适用的照相机及可用的功能

有些功能可能受到限制。详情请参阅您的照相机使用说明书。

√：可能 一：不可能
*1：P包括AUTO及数字可变程序系统。
*2：无手动模式（M）可用。

① 将镜头对焦模式切换器设定在M/A。
√2 可以使用自动对焦，但通过半按住快门释放按钮，同时转动独立对焦环，或者在配备AF-ON按钮的照相机上按此按钮，则可以使自动对焦操作无效。
③ 再半按一次快门释放按钮或再按一次 AF-ON 按钮即可取消手动对焦并恢复自动对焦。

照相机	照相机对焦模式	镜头对焦模式切换器
		M/A M
尼康数码单镜反光(尼康FX/DX格式)照相机、F6、F5、F4系列、F100、F90X、F90系列、F80系列、F75系列、F70系列、F65系列、Pronea 600i、Pronea S	AF	手动优先的自动对焦	手动对焦(可使用电子测距仪。)
	MF	手动对焦(可使用电子测距仪。)
F60系列、F55系列、F50系列、F-801s、F-801、F-601M、F-401x、F-401s、F-401	AFMF	手动对焦(可使用电子测距仪,除了F-601M外)

注意事项

如果使用红外线胶卷，需要在镜头上使用红色（R60）滤镜，并手动补偿对焦。

- 对准拍摄对象对焦。转动对焦环，重新将需要的距离刻度数字（第100页“景深”图中的“1m”）与红外线补偿刻度对齐，以补偿对焦。完成以上操作后，安装R60滤镜。

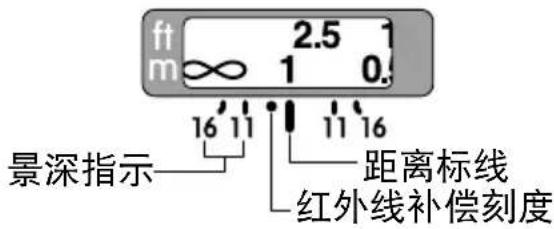

■ 景深

• 通过检查景深指示可大致判断景深的大小。
• 如果照相机具有景深预览（收缩光圈）按钮或控制杆，则可以通过照相机取景器预览景深。
• 有关更多的内容，请参阅第122页。

ft m ∞ 2.5 1 1 0.9 16 11 11 16 景深指示——距离标线 红外线补偿刻度

■ 光圈设定

用照相机调整光圈设定。

■ 内置闪光灯和渐晕

• 对于距离不到0.6m的情况，无法使用内置闪光灯。
• 为避免渐晕，请勿使用镜头遮光罩。
• 有关使用本镜头时的渐晕的最新信息，请参阅照相机说明书。

照相机	支持的拍摄距离
D5500、D5300、D5200、D5100、D5000、D3300、D3200、D3100、D3000、D750、D610、D600、D60、D40系列	1 m或更远

■ 使用镜头遮光罩

镜头遮光罩可使杂散光降低到最小程度，以保护镜头。

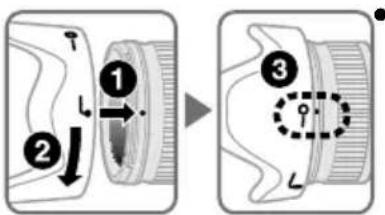

安装镜头遮光罩

必须确保镜头遮光罩安装标记（●）与镜头遮光罩锁定标记（-）对准。

• 为了方便安装或拆下遮光罩，请握住底部（镜头遮光罩对齐标记（）附近），请勿握住外缘。
• 如果镜头遮光罩安装不当，则可能产生渐晕。
• 存放镜头遮光罩时，要反方向装在镜头上。

■ 建议使用的对焦屏

各种对焦屏可用于尼康单镜反光照相机，适合各种拍摄场景。下面所列为建议配合本镜头使用的对焦屏：

照相机\对焦屏	A	B	C	E	EC-BEC-E	G1	G2	G3	JG4L	M
F6
F5+DP-30
F5+DA-30

◎：对焦效果良好
○: 对焦效果一般

取景窗内有轻微渐晕或莫尔条纹图形，但胶卷上不会有。

一：不可用

空白栏意为不宜使用。因为M型对焦屏可同时使用1:1或以上放大倍率进行宏观拍摄和显微拍摄，因此，不在此限。

注意事项

• 使用F6照相机时，当使用了B型和E型之外的对焦屏时，请务必选择自选设定中的“其他对焦屏”。详情请参阅使用说明书。
• 使用F5照相机时，在矩阵测光时仅可使用EC-B型、EC-E型、B型、E型、J型、A型、L型对焦屏。
• 当配合其他未列出的照相机使用B和E型对焦屏时，请参阅B和E型对焦屏一栏。

■ 镜头的维护保养

• 注意不要让CPU接点变脏或受损。

• 如果镜头卡口橡胶垫圈损坏时，请务必让就近的尼康授权的维修服务中心修理。

• 使用吹气球刷清扫镜头表面。如想清除镜头上的污垢时，请用柔软干净的棉布或镜头清洁纸沾酒精或镜头清洁液擦拭。在擦拭镜头时，请绕着圆圈自中心向周围擦拭，注意不要在镜片上留下痕迹或碰撞外部的部件。

• 切勿使用稀释剂或苯等有机溶剂清洁镜头。
• NC滤镜可以保护镜头前面的组件。镜头遮光罩也有助于保护镜头的正面。
• 当把镜头保存在半软镜头袋中时，请盖好镜头前盖和镜头后盖。
• 当镜头安装在照相机上时，切勿通过镜头遮光罩拎起或握持照相机和镜头。
• 当镜头长时间不用时，请将其保存在凉爽干燥的地方以防生霉和生锈。请勿放在阳光直射或樟脑球/卫生丸等化学品附近。

• 注意不要溅水于镜头上或使其落到水中，因为这会使镜头生锈而发生故障。

• 镜头的一部分部件采用了强化塑料。不要把镜头放置在高温的地方，以免损坏。

• 运输产品时，请在包装箱内装入足够多的缓冲材料，以减少（避免）由于冲击导致产品损坏。
• 温度的突变可能导致镜头内外部结露以致损坏。将镜头从温暖的环境带入寒冷的环境或从寒冷的环境带入温暖的环境之前，请先将其置于包内或塑料盒中以缓和温度的变化。

标准配件

• 77mm LC-77搭扣式镜头前盖
• 镜头后盖
• HB-51卡口式镜头遮光罩
• CL-1118半软镜头袋

■ 选购附件

- 77mm旋入式滤镜

■规格

镜头类型：G型AF-S尼克尔镜头，带内置CPU和尼康卡口

焦距：24mm

最大光圈：f/1.4

镜头构造：10组12片（2片ED镜片、2片非球面镜片和数片涂覆有纳米结晶涂层的镜片）

画角：使用35mm（135）格式 的尼康胶卷单镜反光照相机和尼康FX格式数码单镜反光照相机时为84°； 使用尼康DX格式数码单镜反光照相机时为61°； 使用IX240系统照相机时为71°

距离信息：输出到照相机

对焦：后对焦（RF）系统，采

用宁静波动马达自动对焦，手动则采用独立对焦环

拍摄距离 0.25m 至无穷远（∞）

刻度：

最近对焦 0.25m（至焦平面）

距离：

光圈叶片数: 9片（圆形）

光圈：全自动

光圈范围：f/1.4至f/16

曝光测量：采用全光圈方式

安装尺寸：77mm (P = 0.75mm)

尺寸：直径约83mm，镜头长约88.5mm（自照相机的镜头卡口边缘算起）

重量：约620g

设计和规格若有变更，制造商恕无义务另行通知。

产品中有害物质的名称及含量

本表格依据SJ/T11364的规定编制。

○: 表示该有害物质在该部件所有均质材料中的含量均在GB/T26572规定的限量要求以下。
×：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。

但是，以现有的技术条件要使照相机相关产品完全不含有上述有害物质极为困难，并且上述产品都包含在《关于电气电子设备中特定有害物质使用限制指令2011/65/EU》的豁免范围之内。

尼康客户支持中心服务热线：400-820-1665

(周一至周日9:00-18:00，除夕下午休息)

尼康官方网站: https://www.nikon.com.cn/

进口商：尼康映像仪器销售（中国）有限公司

上海市蒙自路757号12楼01-07室 邮编：200023

在日本印刷

出版日期: 2022年9月1日

Sc

安全操作注意事項

警告

勿自行拆除

觸摸相機或鏡頭的內部零件可能會導致受傷。僅能由合格維修技師修理。如果由於掉落或其它事故導致相機或鏡頭拆散，在切斷產品電源和（或）取出電池後，請將產品送至尼康授權的維修中心進行檢查。

發生故障時立刻關閉電源

如果您發現相機或鏡頭冒煙或發出異味，請立刻取出電池，注意避免燙傷。若繼續使用可能導致受傷。

取出電池或切斷電源後，請將產品送到尼康授權的維修中心進行檢查。

勿在易燃氣體環境中使用相機或鏡頭

如果在易燃氣體環境中使用電子設備，可能會導致爆炸或火災。

勿通過鏡頭或取景器觀看太陽

通過鏡頭或取景器觀看太陽或其它強光，可能會導致永久性的視覺損傷。

請勿在兒童伸手可及之處保管本產品

請特別注意避免嬰幼兒將電池或其它小部件放入口中。

使用相機和鏡頭時應注意以下事項

• 保持相機和鏡頭乾燥。否則可能導致火災或引起電擊。
• 請勿以濕手操作或觸摸相機或鏡頭。否則可能會導致電擊。
• 背光拍攝時，請勿使鏡頭朝向太陽，或者使陽光直接通過鏡頭，因為這可能導致相機過熱，引起火災。
• 當鏡頭長時間不用時，請蓋上鏡頭的前蓋和後蓋，並且存放鏡頭時應避免陽光直射。否則可能會導致火災，因為鏡頭可能會使陽光聚焦於易燃物。

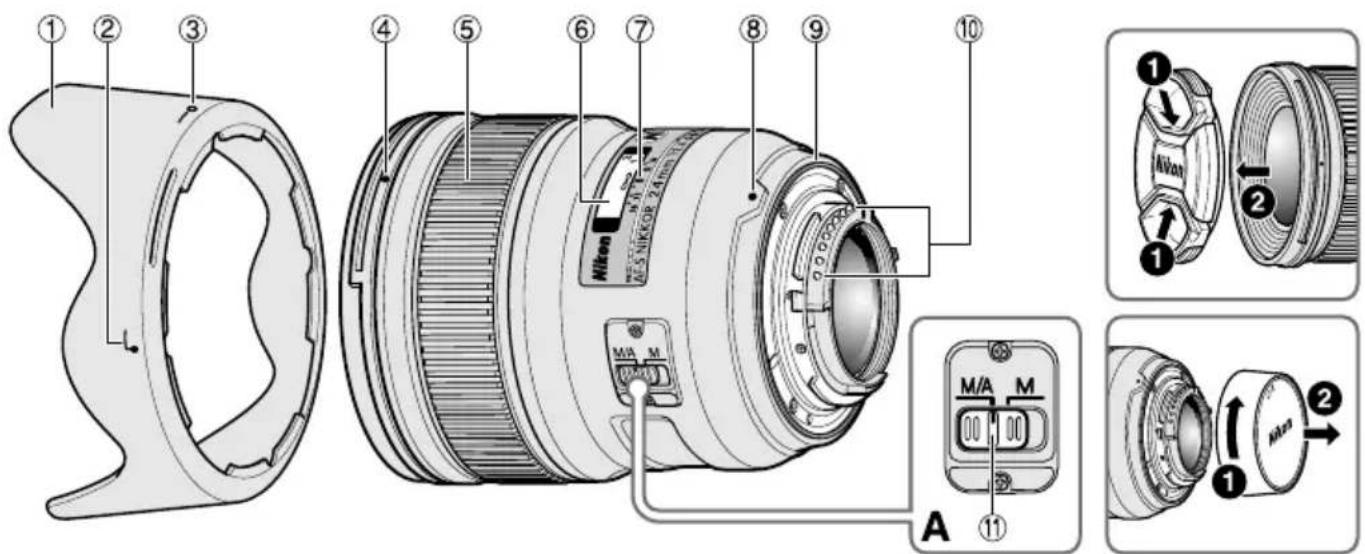

■ 術語

① 鏡頭遮光罩 (p.110)
② 鏡頭遮光罩安裝標記 (p.110)
③ 鏡頭遮光罩設置標記 (p.110)
④ 鏡頭遮光罩接環標記 (p.110)
⑤ 對焦環 (p.109)

⑥ 距離尺 (p.110)
⑦ 距離標記線 (p.110)
⑧ 接環標記
⑨ 鏡頭接環橡皮墊圈 (p.111)
⑩ CPU接點 (p.111)

⑪ 對焦模式開關 (p.109)

( )：參考頁

Tc

感謝您購買AF-S 尼克爾 24mm f/1.4G ED鏡頭。使用本鏡頭之前，請先閱讀這些說明並參閱相機的使用說明書。

■ 主要特色

• 在部分鏡片上的納米結晶塗層（Nano Crystal Coat），由晴天的戶外，到射燈照明的戶內場景，均可確保在不同的拍攝情況下可以獲得清晰的影像。
• 本鏡頭採用寧靜波動馬達以驅動對焦機構，使自動對焦變得順暢，靜音和快捷。對焦模式開關可以方便地選擇自動對焦（AF）或手動對焦（MF）操作。
• 所應用的兩片非球面鏡組件和兩片超低色散（ED）鏡片組件，確保色像差的校正，可使優越的光學效能和著色特性發揮到極限。另外，圓形光圈可以使虛化物體產生柔和舒適的模糊美感。

注意事項

- 本鏡頭裝在尼康DX格式數碼單鏡反光相機，如D300系列和D7000上時，鏡頭畫面視角變成61°，與其35毫米相當的焦距約為36毫米。

■ 適用的相機及可用的功能

有些功能可能受到限制。詳情請參閱您的相機使用說明書。

√: 可能 一: 不可能
*1 : P包括AUTO及可變程序系統。
*2：無手動模式（M）可用。

■ 對焦（圖A）

請根據下表來設定相機的對焦模式選擇器。

自動對焦和手動補償（M/A模式）

1 將對焦模式開關設定在M/A。
2 可以使用自動對焦，但通過半按住快門釋放按鍵，同時轉動獨立對焦環，或者在配備AF-ON 按鍵的相機上按此按鍵，則可以使自動對焦操作無效。
③ 再半按一次快門釋放按鍵或再按一次AF-ON按鍵即可取消手動對焦並恢復自動對焦。

注意事項

使用紅外線底片時，必須在鏡頭上加裝紅色(R60)濾鏡，手動補償焦距。

- 對準拍攝主題的焦距。旋轉對焦環，重新將所需的拍攝距離尺數字（第110頁之圖「景深」中的「1m」），對準紅外線補償尺，以補償焦距。完成時，請加裝R60濾鏡。

相機	相機對焦模式	鏡頭對焦模式
		M/AM
尼康數碼單鏡反光(尼康FX/DX格式)相機、F6、F5、F4系列、F100、F90X、F90系列、F80系列、F75系列、F70系列、F65系列、Pronea 600i、Pronea S	AF	自動對焦和手動補償	手動對焦(可使用電子測距儀。)
	MF	手動對焦(可使用電子測距儀。)
F60系列、F55系列、F50系列、F-801s、F-801、F-601m、F-401x、F-401s、F-401	AFMF	手動對焦(可使用電子測距儀,但F-601m除外)

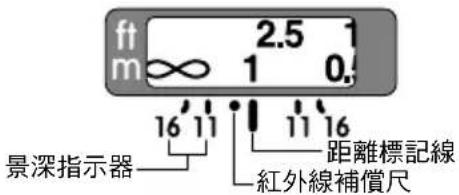

■ 景深

• 透過檢查景深尺，可大約判斷景深的遠近。
• 如果相機具有景深預覽（縮小光圈）按鈕或控制桿，則可以通過相機觀景器預覽景深。
• 更多相關內容，請參閱第122頁。

ft m ∞ 2.5 1 1 0.4 16 11 11 16 景深指示器 距離標記線 紅外線補償尺

光圈設定

用相機調整光圈設定。

■ 內置閃光燈和邊量現象

• 距離不到 0.6m 時無法使用內置閃光燈。
• 為避免邊暈現象，請勿使用鏡頭遮光罩。
• 有關使用本鏡頭時的邊量的最新資訊，請參見相機的說明書。

相機 拍攝距離
D5500、D5300、D5200、D5100、D5000、D3300、D3200、D3100、D3000、D750、D610、D600、D60、D40系列	1m以上

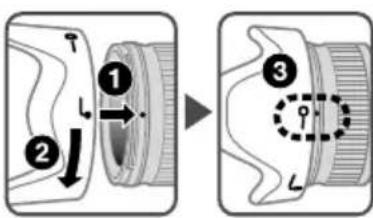

■ 使用鏡頭遮光罩

鏡頭遮光罩可將雜光減到最低，並保護鏡頭。

安裝遮光罩

• 為了方便安裝或取下遮光罩，請握持底座（靠近鏡頭遮光罩安裝標記（）的地方），不要握持周圍。
• 如果遮光罩安裝不當，則可能產生邊暈。
• 存放遮光罩時，要反方向裝在鏡頭上。

■ 使用對焦屏

各種對焦屏可通用於尼康單鏡反光相機的任何相應的攝影場景。下面所列可用於本鏡頭：

對焦屏相機

A

B

C

E

EC-BEC-E

G1

G2

G3

G4

J

L

M

U

F6

◎

◎

—

◎

—

—

—

—

—

◎

◎

F5+DP-30

◎

◎

◎

◎

◎

◎

◎

◎

F5+DA-30

◎

◎

○

◎

◎

○

◎

◎

◎: 最佳對焦

○：可接受對焦

取景窗內有輕微暈映或波紋圖形，但菲林上不會有。

-：不可用

空白代表不宜使用，不過，由於M型對焦板可同時以1:1或以上放大倍率進行宏觀攝影和微縮攝影，因此不在此限。

注意事項

- 對於F6相機，若所使用的是B型和E型之外的屏幕，請務必選擇自選設定中的「其他屏幕」。祥情請參閱使用說明書。

• 使用F5相機，在矩陣測光時僅可使用EC-B、EC-E、B、E、J、A、L對焦板。
• 當配合其他未列出的相機使用B和E對焦屏時，請參閱B和E的對焦屏一欄。

■ 鏡頭的維護保養

• 小心不要讓 CPU 接點弄髒或弄壞。
• 如果鏡頭接環橡皮墊圈損壞時，請務必讓附近的尼康授權的維修中心修理。
• 使用吹風刷清掃鏡頭表面。如想清除鏡頭上的污垢時，請用柔軟乾淨的棉布或鏡頭清潔紙沾點酒精或鏡頭清潔液擦拭。在擦拭鏡頭時，請繞著圓圈自中心向周圍擦拭，注意不要在鏡片上留下痕跡或碰撞外部的部件。
• 切勿使用稀釋劑或苯等有機溶劑清潔鏡頭。
• NC濾鏡可以保護鏡頭前面的組件。鏡頭遮光罩也有助於保護鏡頭的正面。
• 當把鏡頭保存在柔性鏡頭袋中時，請蓋好前鏡頭蓋和後鏡頭蓋。

• 當鏡頭安裝在相機上時，切勿透過鏡頭遮光罩拎起或握持相機和鏡頭。

• 當鏡頭長時間不用時，請將其保存在涼爽乾燥的地方以防發霉和生鏽。請勿放在陽光直射或樟腦丸/衛生丸等化學品附近。

• 注意不要濺水於鏡頭上或落到水中，因為將會生鏽而發生故障。
• 鏡頭的一部分部件採用了強化塑料。不要把鏡頭放置在高溫的地方，以免損壞。
• 溫度的突變可能導致鏡頭內外部結露以致損壞。將鏡頭從溫暖的環境帶入寒冷的環境或從寒冷的環境帶入溫暖的環境之前，請先將其置於包內或塑膠盒中以緩和溫度的變化。

■ 標準配件

• 77mm LC-77扣入式前鏡頭蓋
• 鏡頭後蓋
• HB-51刺刀式遮光罩
• CL-1118軟鏡袋

■ 選購附件

- 77mm旋入式濾鏡

■ 規格

鏡頭類型: G型AF-S 尼克爾鏡頭，具有內 置CPU（中央處理器）和尼康 卡口座

焦距: 24mm

最大光圈: f/1.4

鏡頭構造：10組12件（2片ED鏡片、2片非球面鏡片及數片裝有納米晶體層的鏡頭原件）

畫角：使用35mm（135）格式的尼康 菲林單鏡反光相機和尼康FX格式數碼單鏡反光相機時為84°； 使用尼康DX格式數碼單鏡反光相機時為61°； 使用IX 240系統相機時為71°

距離信息：輸入機身

對焦：後對焦（RF）系統，採用對焦 寧靜波動馬達自動對焦，經由 獨立對焦環手動對焦

拍攝距離尺: 刻度自0.25m 至無限遠 (∞)

最近對焦距離: 0.25m（至焦平面）

光圈葉片: 9片（圓形）

光圈 全自動

光圈範圍: f/1.4至f/16

曝光測量: 採用全開光圈方法

安装：77mm (P = 0.75mm)

尺寸：直徑約83mm，鏡頭長約

88.5mm（自相機鏡頭卡口邊算起）

重量: 約 620g

設計和規格若有變更，製造商恕無義務另行通知。
