BRUKSANVISNING Nikkor AFS 24mm f1.4G ED NIKON

Användarhandbok S. 44

Att notera för en säker hantering

SE UPP!

Montera inte isär kameran

Om du rör vid delarna inne i kameran eller objektivet kan du skada dig. Reparationer ska endast utföras av kvalificerade tekniker. Om kameran eller objektivet skulle brytas upp efter att de tappats i marken eller stötts till, ska du efter att den kopplats bort från nätströmmen och/eller batteriet lossats, lämna in produkten till ett auktoriserat Nikonservicecenter för inspektion.

Sv

Stäng genast av kameran om den slutar att fungera korrekt

Om det kommer rök eller någon ovanlig lukt från kameran eller objektivet ska du genast ta bort batteriet. Var försiktig så att du inte bränner dig. Fortsatt användning kan medföra personskada. När du har avlägsnat eller kopplat bort strömkällan bör du ta utrustningen till ett auktoriserat Nikon-servicecenter för kontroll.

Använd inte kameran eller objektivet i närheten av lättantändlig gas

Hantering av elektrisk utrustning i närheten av lättantändlig gas kan resultera i explosion eller brand.

Titta inte in i solen genom objektivet eller sökaren

Om du tittar in i solen eller någon annan stark ljuskälla genom objektivet eller sökaren kan ögonen skadas permanent.

Förvara utom räckhåll för barn

Var försiktig och förvara produkten utom räckhåll för barn så att de inte stoppar batterier eller andra smådelar i munnen.

Observera följande försiktighetsåtgärder när du hanterar kameran och objektivet

• Håll kameran och objektivet torra. Underlåtenhet att följa denna anvisning kan resultera i brand eller elektrisk stöt.
• Hantera eller rör inte kameran eller linsen med våta händer. Underlåtenhet att följa dessa anvisningar kan resultera i elektrisk stöt.
• När du fotograferar i motljus ska du tänka på att inte rikta objektivet mot solen och inte heller låta solstrålar gå rakt in i objektivet. Annars kan kameran bli överhettad och kanske orsaka brand.
• När objektivet inte ska användas under en längre tidsperiod ska både främre och bakre objektivlock sättas fast och objektivet placeras på en plats skyddad mot direkt solljus. Underlåtenhet att följa denna anvisning kan orsaka brand, eftersom objektivet kan fokusera solljuset mot ett lättantändligt objekt.

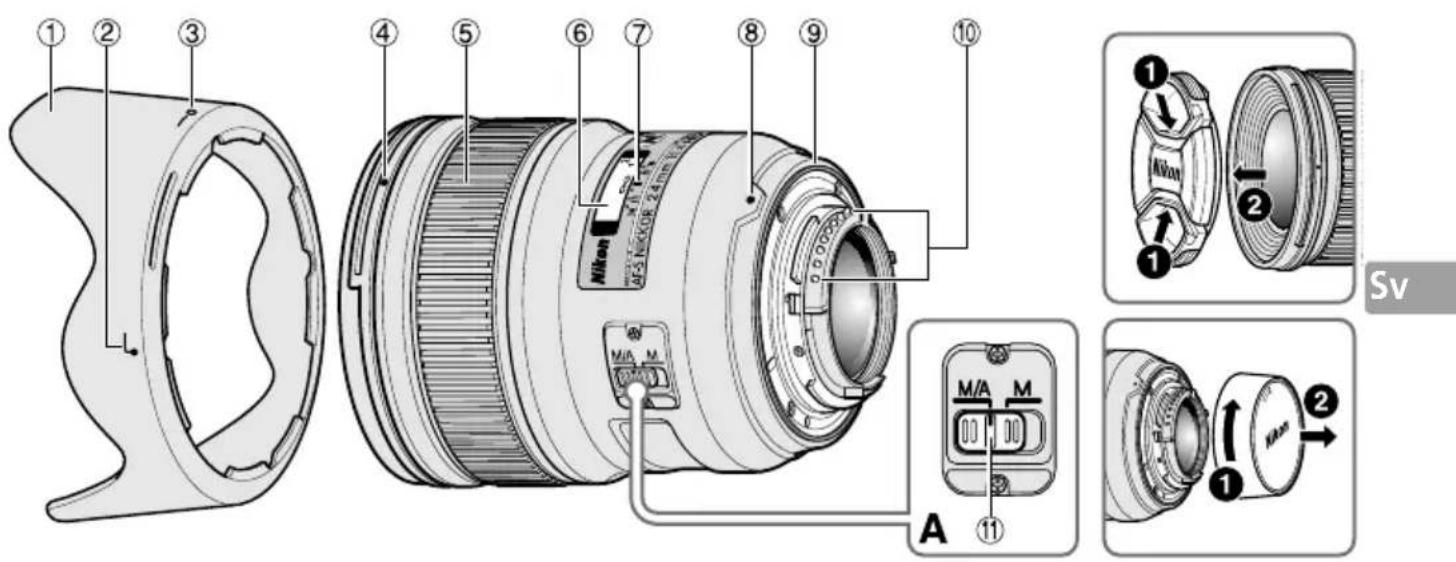

■ Terminologi

① Objektivfattning (s. 48)
② Motljusskydd fästindex (s. 48)
③ Motljusskydd inställningsindex (s. 48)
④ Motljusskydd monteringsindex (s. 48)

⑤ Fokusring (s. 47)
⑥ Avständsskala (s. 48)
⑦ Distansindikeringslinje (s. 48)
⑧ Monteringsindex
⑨ Gummipackning för montering av objektiv (s. 49)

⑪ Brytare för fokuslägesväljare (s. 47)

( ): Referenssida

Tack för att du köpte objektivet AF-S NIKKOR 24mm f/1,4G ED. Innan du använder objektivet ska du läsa de här instruktionerna och kamerans Användarhandbok.

■ Huvudfunktioner

• Nanokristallbeläggningen på några av linselementen garanterar att fina, klara bilder kan reproduceras under alla fotograferingsförhållanden, från soliga utomhus- till spotlightbelysta inomhusmotiv.
• Detta objektiv använder en Silent Wave Motor för drivning av fokuseringsmekanismen, vilket gör autofokuseringen smidig, tyst och nästan omedelbar. Brytare för fokuslägesväljare finns tillgänglig för att du lätt ska kunna välja autofokusering (AF) eller manuell fokusering (MF).
• Tva asfariska linselement och tva glaselement (ED) for extra lag fargspridning ger overlapsna optiska prestanda och atergivningsegenskaper och en batter reducering av kromatisk aberration. Dessutom ger den rundade blandaren en mjuk och behaglig oskarpa till de delar av bilden som inte ar i fokus.

Viktigt

- När den monteras på en Nikons digitala SLR-kameror i DX-format, som D300-serien och D7000 blir objektivvinkeln 61° och dess motsvarande fokallängd vid 35mm är ungefär 36 mm.

■ Användbara kameror och tillgängliga funktioner

Det kan finnas några begränsningar i de tillgängliga funktionerna. Se kameran Användarhandbok för mer information.

Kameror	Autofokus	Exponeringsläge
		P*1	S A M
Nikon digital SLR-kamera (Nikon FX/ DX-format)	√ √	√	√	√
F6, F5, F100, F80-serien, F75-serien, F65-serien, Pronea 600i, Pronea S*2	√ √	√	√	√
F4-serien, F90X, F90-serien, F70-serien	√ √	√		—	—
F60-serien, F55-serien, F50-serien, F-401x, F-401s, F-401	—	√	√	√	√
F-801s, F-801, F-601M	—	√	√	—	—
F3AF, F-601, F-501, Nikon MF kameror (utom F-601M)	— — —	— —	—

√: Möjlig —: Ej möjligt
*1 : P inkluderar AUTO och Vari-Programsystem.
*2 : Manuell (M) är inte tillgängligt.

■ Fokusering (bild A)

Ställ in kamerans fokuslägesväljare enligt denna tabell.

Autofokus med möjlighet till manuell styrning (M/A-läge)

1 Ställ in linsens brytare för fokuslägesväljare på M/A.
2 Autofokus har aktiverats, men den automatiska fokuseringen kan åsidosättas om du roterar den separata fokusringen samtidigt som du trycker in avtryckaren halvvägs, eller om du trycker på AF-ON-knappen på kamerahuset om kameran har en sådan.
3 Tryck in avtryckaren halvvägs eller tryck på AF-ON-knappen en gång till om du vill avbryta den manuella fokuseringen och gå tillbaka till autofokus.

Viktigt

Vid användning av infraröd film är det nödvändigt att använda rödfilter (R60) på objektivet och kompensera fokus manuellt.

• Fokusera motivet. Vrid fokusringen för att ställa om det önskade avståndet på skalan (1 m i fig.
  "Skärpedjup" på sid. 48) till den infraröda kompensationsskalan för att kompensera fokus.
  Sätt på R60-filtret när detta utförts.

Kameror	Kamerans fokusläge	Objektivets fokusläge
		M/A M
Nikon digital SLR-kamera (Nikon FX/DX-format), F6, F5, F4-serien, F100, F90X, F90-serien, F80-serien, F75-serien, F70-serien, F65-serien, Pronea 600i, Pronea S	AF	Autofokus med möjlighet till manuell styrning	Manuell fokusering (elektronisk avständsmätare kan användas.)
	MF	Manuell fokusering (elektronisk avständsmätare kan användas.)
F60-serien, F55-serien, F50-serien, F-801s, F-801, F-601M, F-401x, F-401s, F-401	AF	Manuell fokusering (elektronisk avständsmätare kan användas, utom med F-601M)
	MF

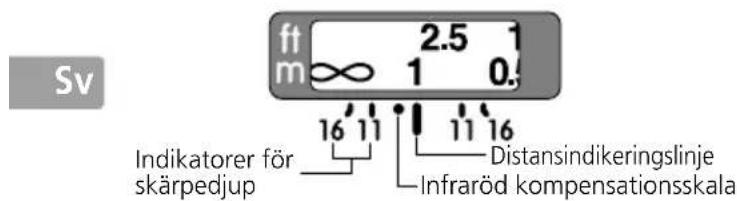

Skärpedjup

• Ungefärligt djup kan bestämmas genom att kontrollera skärpedjupsskalan.
• Om din kamera har en knapp eller spak för förhandsgranskning av skärpedjupet (manuella mätningar) kan du förhandsgranska skärpedjupet genom sökaren.
• För vidare information, se sid. 122.

■ Ställa in bländaren

Använd kameran för att justera bländarinställningen.

■ Inbyggd blixt och vinjettering

• Den inbyggda blixten kan inte användas för kortare avständ än 0,6 m.
• För att undvika vinjettering, använd inte motljusskydd.
• För den senaste informationen om vinjettering med detta objektiv, se kamerans handbok.

Kameror Avstand
D5500, D5300, D5200, D5100, D5000, D3300, D3200, D3100, D3000, D750, D610, D600, D60, D40-serien	1 m eller større

■ Använda motljusskyddet

Motljusskydd minimerar ströljus och skyddar objektivet.

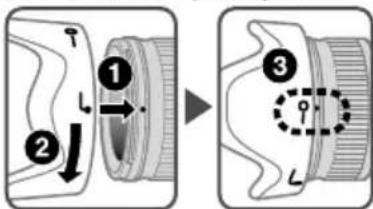

Att fästa motljusskyddet

- Kontrollera att motljusskyddets monteringsindex (♦ är riktat mot motljusskyddets inställningsindex av motljusskyddet ( ).

• Det är lättare att fästa och ta av motljusskyddet om du håller det vid basen (nära fästningsindikeringen (j) och inte i ytterkanten.
• Om motljusskyddet inte sitter korrekt kan vinjettering uppstå.
  • Ta bort det tvärtom innan du lagrar det.

■ Rekommenderade mattskivor

Det finns olika utbytbara mattskivor för vissa SLR-kameror från Nikon till olika fotograferingssituationer. Till detta objektiv rekommenderas följande:

SkärmKamera

A

B

C

E

EC-BEC-E

G1

G2

G3

G4

J

L

M

U

F6

◎

◎

—

◎

—

—

—

—

—

—

◎

◎

F5+DP-30

◎

◎

◎

◎

◎

◎

◎

◎

F5+DA-30

◎

◎

○

◎

◎

○

◎

◎

©: Utmärkt fokusering

O: Acceptabelfokusering

En lätt vinjettering eller moirémönster syns i sökaren, men inte på filmen.

—: Inte tillgängligt

En tom ruta innebär att det inte är tillämpligt. Eftersom skärmtyp M kan användas för både makrofotografering vid en förstoringsgrad på 1:1 och högre och för fotomikrografi, har den andra tillämpningar än andra skärmar.

Viktigt

• När andra skärmar än typ B eller E används med F6-kameror, ska "Annan skärm" väljas i Anpassade inställningar. Se kamerans användarhandbok för ytterligare information.
• För F5-kameror är endast mattskivorna EC-B, EC-E, B, E, J, A, L tillgängliga i Matrismätning.

- När mattskivorna B och E används i andra kameror än de som räknats upp ovan, se kolumnerna för B- och E-skivorna.

• Var försiktig så att inte CPU-kontakterna blir smutsiga eller skadas.
• Om gummipackningen för monteringen av objektivet skadats, besök hos närmaste auktoriserade återförsäljare eller ditt servicecenter för reparation.
• Rengör objektivets ytor med en blåsborste. Använd en mjuk, ren bomullsduk eller linsduk fuktad med etanol (alkohol) eller linsrengöringsmedel, för att ta bort smuts och fettfläckar. Torka i en cirkulär rörelse från mitten och utåt. Lämna inte kvar några spår av rengöringsmedlet och rör inga andra delar av objektivet.
• Rengör aldrig objektivet med organiska lösningsmedel som thinner eller bensen.
• Det finns NC-filter som skyddar den främre linsen. Linsskyddet hjälper också till att skydda den främre linsen.
• När objektivet förvaras i sin flexibla objektivpåse ska både främre och bakre linsskydd vara monterade.
• När objektivet är monterat på kameran bör du inte lyfta eller hålla kameran och objektivet i linsskyddet.

• Om objektivet inte ska användas under en längre tidsperiod ska det förvaras svalt och torrt så att mögel och rost kan undvikas. Förvara det också skyddat mot direkt solljus och kemikalier såsom kamfer och naftalen.

• Se till att det inte kommer vatten på objektivet och tappa det inte i vatten, eftersom det då kommer att rosta och sluta fungera.

• Förstärkt plast används i vissa av objektivets delar. Lämna aldrig objektivet på en alltför varm plats för att undvika skador.
• Snabba temperaturförändringar kan orsaka skadlig kondensation inuti och utanpå objektivet. Innan du tar objektivet från en varm till en kall omgivning eller tvärt om, placera det i en väska eller ett plastfodral för att förlänga tiden för temperaturförändringen.

■ Standardtillbehör

• 77mm främre objektivlock som knäpps på plats LC-77
• Bakre objektivlock
• Bajonettskydd HB-51
  • Flexibelt objektivfodral CL-1118

■ Extra tillbehör

- 77mm skruvfilter

■ Specifikationer

Objektivtyp:	G-typ AF-S NIKKOR-objektiv med inbyggd CPU och Nikon bajonettfattning
Fokallängd:	24mm
Maximal bländare:	f/1,4
Linskonstruktion:	12 element i 10 grupper (2 ED, 2 asfäriska och några nanokristallbelagda linselement)
Bildvinkel:	84° med 35mm-format (135)Nikon film SLR-kameror och Nikon FX-format digitalkameror61° med Nikons digitala SLR-kameror i DX-format71° med IX240 systemkameror
Avständsinformation:	Visas i kamerahuset
Fokusering:	RF-system (Rear Focusing), autofokus med en fokuserande Silent Wave-motor, manuellt med separat fokusring
Avständsskala för fotografering:	Graderad i meter och fot från 0,25 m till oändlighet ( )
Minsta möjliga fokuseringsavständ:	0,25 m från skärpeplanet
Antal slutarblad:	9 st. (rundade)

Bländare: Helautomatisk

Bländarskala: f/1,4 till f/16

Exponeringsmätning: Via fullbländare

Storlek: 77mm (P = 0,75 mm)

Mått: Ungefär 83 mm diameter × 88,5 mm (utstick från objektivets monterade fläns)

Vikt: Ungefär 620 g

Specifikationer och utförande kan ändras när som helst, utan att tillverkaren meddelar detta och utan någon skyldighet för densamme.

Denna symbol indikerar att elektrisk och elektronisk utrustning måste lämnas till separat insamling. Följande gäller endast användare i europeiska länder:

• Den här produkten ska lämnas till separat insamling vid en särskild insamlingsplats. Släng inte produkten tillsammans med det vanliga hushållsavfallet.
• Separat insamling och återvinning hjälper till att spara på naturresurserna och förhindrar den negativa påverkan på människors hälsa och på miljön som kan inträffa vid felaktig kassering.
• Mer information får du från återförsäljaren eller av de lokala myndigheter som ansvarar för avfallshanteringen där du bor.
