사용 설명서 Nikkor AFS 24mm f1.4G ED NIKON

사용하기 전에 '본 설명서'를 자세히 읽고 올바르게 사용하십시오. 이 '설명서'에는 제품을 안전하고 올바르게 사용하게 하여 부상 또는 재산상의 손해를 사전에 방지하기 위한 중요한 내용이 기재되어 있습니다. 읽은 후에는 반드시 향상 쉽게 찾아볼 수 있는 장소에 보관하여 주십시오.

표시에 관하여

각 표시의 의미는 다음과 같습니다.

경고

이 표시를 무시하고 잘못된 방법으로 취급하시면 사망 또는 부상을 입을 위험이 있는 내용을 표시하고 있습니다.

주의

이 표시를 무시하고 잘못된 방법으로 취급하시면 부상을 입을 위험이 있는 내용 및 물적 손해가 발생할 위험이 있는 내용을 표시하고 있습니다.

준수해야 될 사항의 종류를 다음의 그림표시로 구분하여 설명하고 있습니다.

그림 표시 예

△기호는 주의(경고 포함)를 알리는 표시입니다. 그림 내부, 또는 주변에 구체적인 주의 내용(좌측 그림의 경우에는 감전 주의)이 표시되어 있습니다.

기호는 금지(해서는 안되는 행위) 행위를 알리는 표시입니다. 그림 내부, 또는 주변에 구체적인 금지 내용(좌측 그림의 경우에는 분해 금지)이 표시되어 있습니다.

●기호는 엄수 사항(반드시 준수해야 하는 사항)을 알리는 표시입니다. 그림 내부, 또는 주변에 구체적인 엄수사항(좌측 그림의 경우에는 건전지 분리)이 표시되어 있습니다.

⚠경고
분해 금지	분해하거나 수리 • 개조하지 마십시오.감전되거나 이상 작동에 의한 부상의 원인이 됩니다 .
[4HHH]접촉 금지즉시 수리 의리를 하십시오.	낙하 등으로 인한 파손으로 내부가 노출된 경우에는 노출된 부분에 손을 대지 마십시오.감전되거나 파손된 부분에 의한 부상의 원인이 됩니다 .카메라 전지를 분리하고 판매점 또는 니콘 서비스 센터에 수리 요청을 하십시오 .
[WASY]전지를 분리 하십시오.[ASTA]즉시 수리 의리를 하십시오.	뜨거워지거나, 연기가 나거나, 타는 냄새가 나는 등의 이상 현상이 일어난 경우, 즉시 카메라에서 전지를 분리하십시오.그대로 계속 사용하시면 화재 및 화상의 원인이 됩니다 . 전지를 분리할 때에는 화상을 입지 않도록 충분히 주의하여 주십시오 . 전지를 분리하고 판매점 또는 니콘 서비스 센터에 수리를 요청하십시오 .
[HOS]액체접촉 금지	물에 담그거나 물을 뿌리거나 비에 젖지 않도록 하십시오.발화하거나 감전의 원인이 됩니다 .
[623W]사용 금지	인화 • 폭발의 위험이 있는 장소에서는 사용하지 마십시오.프로판 가스 • 가솔린 등의 인화성 가스 또는 분진이 발생하는 장소에서 사용하면 폭발 또는 화재의 원인이 됩니다 .
쳐다보지 팔 것	렌즈 또는 카메라로 직접 태양이나 강한 빛을 보지 마십시오.실명 또는 시력 장애의 원인이 됩니다 .

감전 주의	腈은 손으로 만지지 마십시오.감전의 원인이 될 수 있습니다.
[0CTY]방치 금지	제품은 유아의 손이 닿지 않는 곳에 두십시오.부상의 원인이 될 수 있습니다.
사용 주의	역광 촬영의 경우, 태양이 화각에서 충분히 벗어나게 하십시오.태양광이 카메라 내부에서 초점을 형성하여 화재의 원인이 될 수 있습니다.화각으로부터 태양을 살짝 벗어나게 하더라도 화재의 원인이 될 수 있습니다.
[2D7S]보관 주의	사용하지 않을 경우, 렌즈에 캡을 씨우거나 태양광이 닿지 않는 장소에 보관하십시오.태 양광이 초점을 형성하여 화재의 원인이 될 수 있습니다.
[08KO]이동 주의	삼각대에 카메라 또는 렌즈를 장착한 상태로 이동하지 마십시오.넘어지거나 부딪쳐서 부상의 원인이 될 수 있습니다.
[86DO]방치 금지	창문을 완전히 닿은 자동차 실내 또는 직사광선이 닿는 장소 등의 온도가 매우 높아지는 장소에 방치하지 마십시오.내부 부품에 나쁜 영향을 미치며, 화재의 원인이 될 수 있습니다.

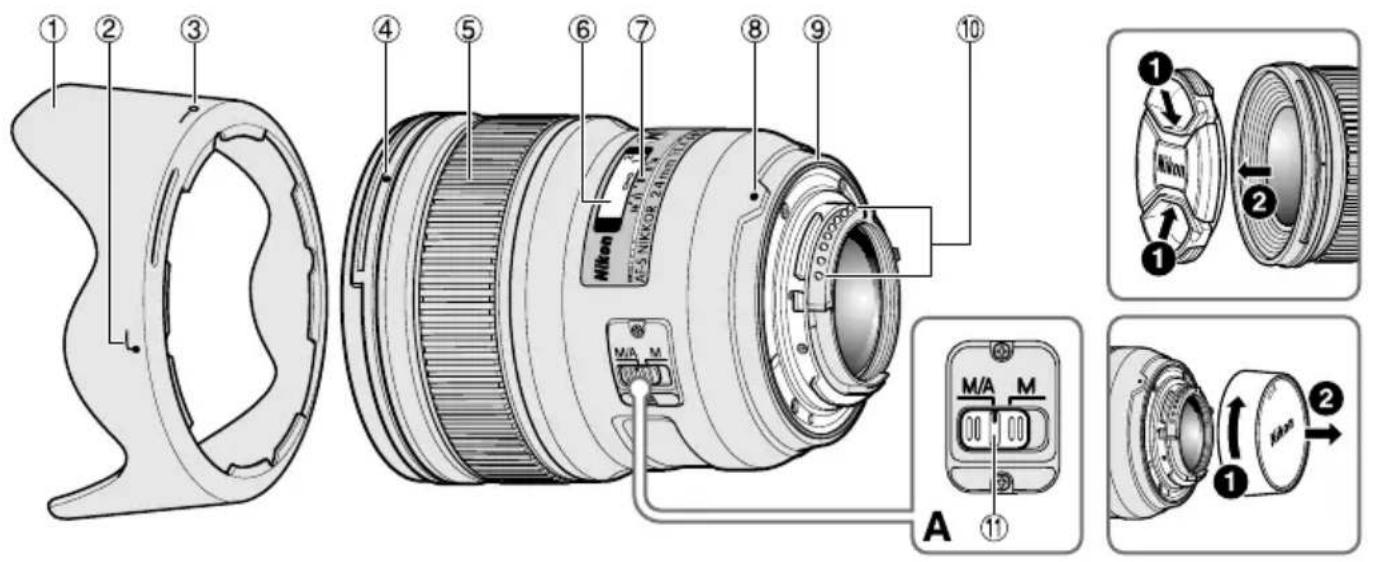

■ 명칭

① 렌즈 후드 (p.119)
②렌즈 후드 부착 표시선 (p. 119)
③ 렌즈 후드 세팅 인덱스 (p. 119)
④ 렌즈 후드 마운팅 인덱스 (p. 119)

⑤ 초점 링 (p.118)
⑥ 거리계 (p.119)
⑦ 거리 눈금 기준선 (p.119)
⑧마운팅 표시선
⑨렌즈 장착 고무 패킹 (p.120)
⑩ CPU 접점 (p. 120)

⑪ 초점 모드 스위치 (p.118)

( ): 참조 페이지

AF-S NIKKOR 24mm f/1.4G ED 렌즈를 구입해 주셔서 감사합니다. 본 렌즈를 사용하기 전에 아래의 사항을 읽고 카메라의 사용설명서를 참조하여 주시기 바랍니다.

■주요 기능

-구성 렌즈 중 하나에 나노 크리스탈 코팅 처리를 함으로써 맑은 날씨의 야외 촬영에서부터 화려한 조명의 인테리어 장면에 이르기까지의 다양한 촬영 조건에서 선명한 사진을 촬영할 수 있습니다.
- 본 렌즈에는 초음파 모터(SWM)가 탑재되어 있어서 빠르고 조용한 자동 초점 방식으로 빠르고 조용하게 초점을 잡습니다. 초점 모드스위치 로 자동 초점(AF) 또는 수동 초점(MF)을 간편하게 조작할 수 있습니다.
- 색수차를 보정하는 두 개의 비구면 렌즈와 두 개의 초저분산(ED) 유리를 사용함으로써 탁월한 광학 성능을 나타내고 렌더링 특성을 극대화합니다. 또한 원형 조리개를 통해 사진의 아웃 포커스 부분을 부드럽게 촬영합니다.

중요

- D300-시리즈 또는 D7000 등의 니콘 DX 포맷 디지털 SLR 카메라에 장착할 경우 렌즈 화각은 61° 이 되며 35mm 환산 초점 거리의 범위는 약 36 mm가 됩니다.

■사용이 가능한 카메라와 기능

사용하는 카메라에 따라 사용 기능의 제한이 있을 수 있습니다. 자세한 내용은 사용하는 카메라의 사용설명서를 참조하십시오.

카메라	오토 포커스	노출 모드
		P1	SA	M
니콘 디지털 일안 리플렉스(니콘FX/DX 포맷) 카메라	√ √	√	√	√	√
F6, F5, F100, F80-시리즈,F75-시리즈, F65-시리즈,프로네아 600i, 프로네아 S*2	√ √	√	√	√	√
F4-시리즈, F90X, F90-시리즈,F70-시리즈	√ √	√		—	—
F60-시리즈, F55-시리즈,F50-시리즈, F-401x, F-401s,F-401	—	√	√	√	√
F-801s, F-801, F-601M	—	√	√	—	—
F3AF, F-601, F-501,니콘 MF 카메라 (F-601M제외)	———	———

√:사용가능-:사용 불가

*1: P에는 오토와 가변 프로그램 시스템이 포함되어 있습니다.
*2:수동(M)은사용할수없습니다.

포커싱(그림 A)

아래 차트에 따라 사용하는 카메라의 포커스 모드 선택 다이얼을 설정해 주십시오.

매뉴얼 우선 오토 포커스를 사용한 오토 포커스 (M/A 모드)

① 렌즈 초점 모드 스위치 를 M/A로 설정합니다.
② 자동 초점이 설정되지만 셔터 버튼을 반누름한 채로 별도로 초점 링을 돌리거나, 카메라 본체의 AF-ON 버튼을 누르면 자동 초점이 작동되지 않습니다.
③ 셔터 버튼을 반누름하거나 AF-ON 버튼을 다시 한 번 눌러 수동 초점을 취소하고 자동 초점을 실시합니다.

중요

적외선 필름을 사용할 경우 렌즈에 적색(R60) 필터를 사용하고 초점을 수동으로 보정할 필요가 있습니다.

- 피사체에 초점을 맞춤니다. 초점 링을 돌려 원하는 거리 눈금의 값(119페이지의 “피사계심도” 그림에서는 “1m”)을 적외선 보정 눈금에 맞추어 초점을 보정합니다. 그리고 R60 필터를 장착합니다.

카메라	카메라 포커스 모드	렌즈 포커스 모드
		M/AM
니콘 디지털 일안 리플렉스(니콘 FX/DX 포맷) 카메라, F6, F5, F4-시리즈, F100, F90X, F90-시리즈, F80-시리즈, F75-시리즈, F70-시리즈, F65-시리즈, 프로네아 600i, 프로네아 S	AF	매뉴얼 우선 오토 포커스를 사용한 오토 포커스	매뉴얼 포커스 (초점 에이드 가능)
	MF	매뉴얼 포커스 (초점 에이드 가능)
F60-시리즈, F55-시리즈, F50-시리즈, F-801s, F-801, F-601m, F-401x, F-401s, F-401	AFMF	매뉴얼 포커스 (F-601m을 제외하고 초점 에이드 가능)

■ 피사계 심도

• 대략적인 피사계 심도는 피사계 심도 눈금으로 확인해 결정할 수 있습니다.
• 카메라에 심도 미리보기 (심도 프리뷰) 버튼으로 카메라 뷰파인더로 심도를 미리 볼 수 있습니다.
• 보다 자세한 내용은,122페이지를 참조하십시오.

피사계 심도 눈금 16'11 11'16 거리 눈금 기준선 적외선 보정 눈금

■ 조리개 설정하기

카메라를 사용하여 조리개 설정을 조정하십시오.

■ 내장 플래시 및 비네팅

• 내장 플래시는 0.6 m 미만의 거리에서는 사용할 수 없습니다.
• 비네팅을 방지하기 위해서는 렌즈 후드를 사용하지 마십시오.
• 이 렌즈를 사용하여 비네팅하는 방법에 대한 최신 정보를 보려면 카메라 설명서를 참조하십시오.

카메라 촬영 거리
D5500, D5300, D5200, D5100, D5000, D3300, D3200, D3100, D3000, D750, D610, D600, D60, D40-시리즈	1 m 이상

■ 렌즈 후드 사용 방법

렌즈 후드는 미광을 최소화하고 렌즈를 보호합니다.

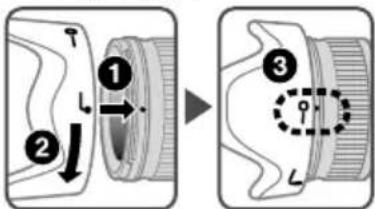

후드 장착 방법

- 렌즈 후드 마운팅 인덱스(●)를 렌즈 후드 세팅 인덱스 (一〇)에 맞추십시오.

• 후드를 손쉽게 부착하거나 제거하려면 바깥쪽을 잡지 않고 렌즈 후드 부착 표시션 (☐) 근처의 베이스를 잡으십시오.
• 렌즈 후드가 올바로 장착되지 않으면 비네팅이 발생할 수 있습니다.
• 렌즈 후드를 보관할 때에는 반대 방향으로 장착하십시오.

■권장 포커싱 스크린

특정 Nikon SLR 카메라의 경우에는 어떠한 촬영 조건에서도 적절한 촬영을 가능하게 하는 다양한 종류의 교환 가능한 포커싱 스크린을 사용할 수 있습니다. 이 렌즈에는 다음과 같은 포커싱 스크린을 사용할 것을 추천합니다.

뷰파인더에 경미한 비네팅 또는 모아레 현상이 나타나지만 필름에는 반영되지 않습니다.

-:부적합

빈칸은 사용 불가를 의미합니다. M 타입의 스크린은 배울 1:1 또는 그 이상의 저배율 확대 사진과 현미경 사진 촬영에 모두 사용이 가능한 스크린으로, 다른 스크린과는 별도로 사용됩니다.

중요

- F6 카메라의 경우, B 또는 E 타입 외의 스크린을 사용하는 경우에는 사용자 정의 설정에서 “Other screen”을 선택해야 합니다. 자세한 내용은 카메라의 사용설명서를 참조하십시오.

• F5 카메라의 경우, EC-B, EC-E, B, E, J, A, L 포커싱 스크린만이 멀티 패턴 측광으로 사용 가능합니다.
• 상기 표에 없는 카메라에서 B포커싱 스크린 또는 E 포커싱 스크린을 사용하는 경우에는 B 포커싱 스크린 또는 E 포커싱 스크린에 대한 설명 부분을 참고하십시오.

■ 렌즈 관리

• CPU접점 이 더러워지거나 손상되지 않도록 주의하십시오.
• 렌즈 장착 고무 패킷이 손상된 경우에는 반드시 가까운 니콘 서비스 센터로 가져가 수리를 받으십시오.
• 블로어 브러시로 렌즈 표면을 청소하십시오. 먼지나 얼룩을 제거하려면 면 소재의 부드럽고 깨끗한 형_cr을 사용하거나 렌즈 티슈에 에탄올 (알코올) 이나 렌즈 클리너를 적셔서 사용하십시오. 흔적을 남기거나 렌즈의 다른 부분을 건드리지 않게 조심하면서 가운데에서 바깥쪽으로 원을 그리듯이 닦으십시오.
• 시너나 벤젠과 같은 유기 용제를 사용하여 렌즈를 닮지 마십시오.
• 렌즈 앞쪽을 보호하기 위해 NC 필터를 사용할 수 있습니다. 렌즈 후드도 렌즈 앞쪽을 보호합니다.
• 렌즈를 신축성이 있는 렌즈 파우치에 보관하는 경우 앞뒤 양쪽 렌즈 캡을 부착하십시오.
• 렌즈를 카메라에 장착할 때 렌즈 후드쪽을 잡고 카메라와 렌즈를 들어 올리거나 붙잡지 마십시오.
• 렌즈를 장기간 사용하지 않을 경우 곱팡이 발생이나 부식을 방지하기 위해 건조하고 서늘한 장소에 보관하십시오. 또한 렌즈는 직사광선이나

장뇌 또는 나프탈렌 등의 화학물질을 피해 보관해 주십시오.

• 렌즈에 물을 적시거나 물 속에 렌즈를 넣지 마십시오.부식 또는 고장의 원인이 됩니다.
• 렌즈에는 강화 플라스틱이 사용된 부분이 있습니다. 손상 방지를 위해 절대로 뜨거운 장소에 렌즈를 방치 하지 마십시오.
  온도가 급격히 변하면 렌즈 내부와 외부에 결로 현상이 발생할 수 있습니다. 따뜻한 곳에서 추운 장소로 또는 그 반대로 렌즈를 옮기기 전에 가방이나 플라스틱 케이스에 넣어 온도 변화를 늦추십시오.

■ 표준 액세서리

• 77mm 스납식 렌즈 앞캡 LC-77
  -렌즈 뒷캡
  • Bayonet 후드 HB-51
  -신축성 있는 렌즈 파우치 CL-1118

■별매 액세서리

- 77mm 스크류식 필터

■ 사양

렌즈 타입: G타입 AF-S NIKKOR 렌즈 (CPU와 니콘 Bayonet 마운트 내장)

초점 거리: 24mm

최대 조리개: f/1.4

렌즈 구성: 10군 12매(ED 렌즈 2매, 비구면 렌즈 2매, 나노 크리스탈 코팅 렌즈)

화각: 84° (35mm (135) 포맷 니콘 필름-SLR 카메라와 니콘 FX 포맷 디지털 SLR 카메라의 경우) 61° (니콘 DX 포맷 디지털 SLR 카메라의 경우) 71° (IX240 시스템 카메라의 경우)

거리 정보: 카메라에 출력

초점 조절: 후부 초점 조절(RF) 시스템, 초음파 모터(SWM)를 사용한 자동 초점, 별도의 초점 링을 통한 수 동 조정

촬영 거리 눈금: 0.25 m \~ 무한(∞) (미터와 피트 단위)

최단 초점 거리: 촬상면에서 0.25 m

조리개 날개 수: 9개 (원형)

조리개: 완전 자동

조리개 눈금: f/1.4-f/16

측광 방식: 개방 측광 방식

부착 사이즈: 77mm (P = 0.75 mm)

크기: 직경 약 83 mm × 88.5 mm (렌즈 마운트부터의 최대 길이)

무게:약620g

사양 및 디자인은 제조업체의 부품에서 사전 통지 또는 약정 없이 변경될 수 있습니다.

被写界深度表	Depth of field	Schärfentiefentabelle	Profondeur de champ
Profundidad de campo	Skärpedjup	Глубина резкости	Scherptediepte
Hloubka ostrosti	Híbka ostrosti	景深刻度表	景深刻度表

•摄影距離•Focused distance•Eingestellte Entfernung•Distance de mise au point•Distancia de enfoque•Fokusavständ•Дистанция съемки	•Scherpstelafstand•Distanza messa a fuoco•Zaostřená vzdálenost•Zaostritelná vzdialenost•对焦距离•對焦距離•초점비	•被写界深度•Depth of field•Schärfentiefe•Profondeur de champ•Profundidad de campo•Skärpedjup•Глубина резкости	•Scherptediepte•Profondità di campo•Hloubka ostrosti•Hlbka ostrosti•景深•景深•심도	•撮影倍率•Reproduction ratio•Abbildungsmaßstab•Rapport de reproduction•Relación de reproducción•Reproduktionsratio•Macштаб съемки	•Reproductieverhouding•Rapporto di riproduzione•Měřítko zobrazení•Reprodukčný pomer•成像率•重現比率•복사율
						f/1.4	f/2
0.25	0.25—0.25	0.25—0.25	0.25—0.25	0.25—0.26	0.24—0.26	0.24—0.26	0.23—0.27
0.3	0.3—0.3	0.3—0.3	0.29—0.31	0.29—0.31	0.28—0.32	0.28—0.33	0.27—0.34
0.35	0.35—0.35	0.34—0.36	0.34—0.36	0.34—0.36	0.33—0.37	0.33—0.38	0.32—0.39
0.5	0.49—0.51	0.48—0.52	0.48—0.53	0.47—0.54	0.46—0.56	0.44—0.59	0.42—0.63
1	0.94—1.07	0.92—1.1	0.89—1.14	0.85—1.22	0.81—1.35	0.75—1.59	0.68—2.09
∞	13.16—∞	9.25—∞	6.64—∞	4.68—∞	3.37—∞	2.4—∞	1.77—∞
