MANUAL DE USUARIO Nikkor AFS 24mm f1.4G ED NIKON

Manual del usuario P. 36

Notas sobre un uso seguro

PRECAUCIÓN

No desarme el equipo

El contacto con las piezas internas de la cámara o del objetivo puede provocar lesiones. Las reparaciones solamente deben ser ejecutadas por técnicos cualificados. Si a causa de un golpe u otro tipo de accidente la cámara o el objetivo se rompen y quedan abiertos, desenchufe el producto y/o retire la batería, y a continuación lleve el producto a un centro de servicio técnico autorizado Nikon para su revisión.

Apague inmediatamente el equipo en caso de funcionamiento defectuoso

Si observa que sale humo o que la cámara o el objetivo desprenden un olor extraño, retire la batería inmediatamente, con cuidado de no quemarse. Si sigue utilizando el equipo corre el riesgo de sufrir lesiones. Una vez extraída o desconectada la fuente de alimentación, lleve el producto a un centro de servicio técnico autorizado Nikon para su revisión.

No utilice la cámara ni el objetivo en presencia de gas inflamable

La utilización de equipos electrónicos en presencia de gas inflamable podría producir una explosión o un incendio.

No mire hacia el sol a través del objetivo ni del visor

Mirar hacia el sol u otra fuente de luz potente a través del objetivo o del visor podría producirle daños permanentes en la vista.

Mantener fuera del alcance de los niños

Se debe tener especial cuidado en evitar que los niños se metan en la boca pilas u otras piezas pequeñas.

Adopte las siguientes precauciones al manipular la cámara y el objetivo

• Mantenga la cámara y el objetivo secos. De no hacer esto podría producirse un incendio o una descarga eléctrica.
• No manipule ni toque la cámara ni el objetivo con las manos húmedas. De lo contrario podría recibir una descarga eléctrica.
• En disparos a contraluz, no apunte el objetivo hacia el sol ni deje que la luz solar pase directamente por él, ya que podría sobrecalentar la cámara y, posiblemente, causar un incendio.
• Cuando el objetivo no vaya a utilizarse por un período de tiempo prolongado, colóquele la tapa frontal y guárdelo alejado de la luz solar directa. De no hacer esto podría producirse un incendio, ya que el objetivo podría enfocar la luz solar directa sobre un objeto inflamable.

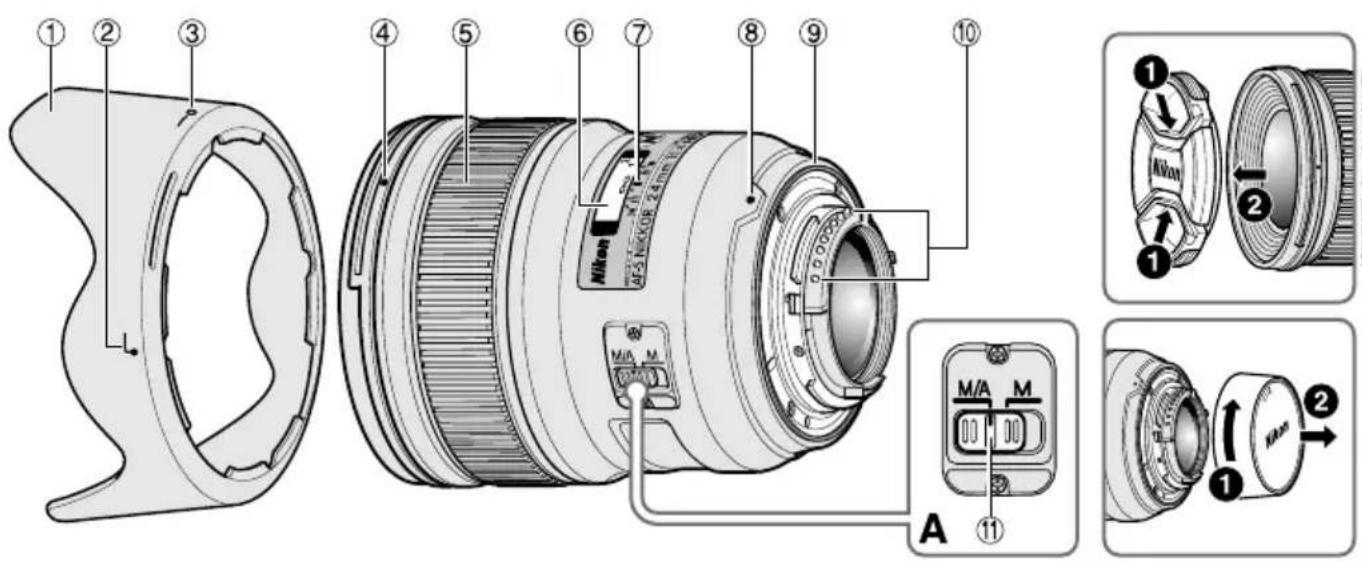

Nomenclatura

① Visera del objetivo (p. 40)
② Indice de acoplamiento de la visera del objetivo (p. 40)
③ Indice de ajuste de la visera del objetivo (p. 40)
④ Indice de montura de la visera del objetivo (p. 40)

⑤ Anillo de enfoque (p. 39)
⑥ Escala de distancias (p. 40)
⑦ Línea indicadora de distancias (p. 40)
⑧ Indice de monturas
⑨ Junta de goma de montaje del objetivo (p. 41)

⑩ Contactos CPU (p. 41)
⑪ Interruptor de modo de enfoque (p. 39)
( ): Página de referencia

Le agradecemos la compra del objetivo AF-S NIKKOR 24mm f/1,4G ED. Antes de utilizar este objetivo, lea estas instrucciones y consulte el Manual del usuario de la cámara.

■ Principales funciones

• El recubrimiento de nanocristales de algunas lentes garantiza imágenes nítidas en diversas condiciones de disparo, desde exteriores soleados a escenas de interior con iluminación artificial de gran potencia.
• Este objetivo utiliza un motor Silent Wave para accionar el mecanismo de enfoque, en consecuencia, el enfoque automático es suave, silencioso y prácticamente instantáneo. El interruptor de modo enfoque ofrece una selección sencilla del funcionamiento del enfoque automático (AF) o del enfoque manual (MF).
• Para obtener el máximo rendimiento óptico y las mejores características de visualización, se utilizan dos lentes de objetivo esférico y dos elementos de cristal de dispersión ultrabaja (ED), que garantizan la mejor corrección de la aberración cromática. Además, el diafragma redondeado genera características de difuminación suave en las zonas de la imagen desenfocadas.

¡Importante!

- Cuando se monta en las cámaras SLR digitales con formato DX de Nikon como las de la Serie D300 y D7000, el ángulo de imagen del objetivo se vuelve de 61° y su distancia focal equivalente a 35mm es de aproximadamente 36 mm.

■ Cámaras que puede utilizar y funciones disponibles

Puede haber algunas restricciones o limitaciones para las funciones disponibles. Para más detalles, consulte el Manual del usuario de la cámara.

Cámaras	Enfoque automático	Modo de exposición
		P*1	S A M
Cámaras SLR digitales Nikon (formato Nikon FX/DX)	√ √	√	√	√	√
F6, F5, F100, Serie F80/Serie N80*, Serie F75/Serie N75*, Serie F65/Serie N65*, Pronea 600i/6i*, Pronea S*2	√ √	√	√	√	√
Serie F4, F90X/N90s*, Serie F90/N90*, Serie F70/N70*	√ √	√		—	—
Serie F60/N60*, Serie F55/Serie N55*, Serie F50/N50*, F-401x/N5005*, F-401s/ N4004s*, F-401/N4004*	—	√	√	√	√
F-801s/N8008s*, F-801/N8008*, F-601m/N6000*	—	√	√	—	—
F3AF, F-601/N6006*, F-501/N2020**, Nikon MF cámaras (excepto F-601m/N6000*)	— — —	— —	—

* : De venta exclusiva en los EE.UU.
** : De venta exclusiva en los EE.UU. y Canadá
*1 : P incluye AUTO y sistema de programa variable.
*2 : No puede utilizar el manual (M).

■ Enfoque (Fig.A)

Ajuste el modo de enfoque de la cámara de acuerdo con el cuadro de abajo.

Enfoque automático con prioridad manual (Modo M/A)

1 Ajuste el interruptor del modo de enfoque del objetivo a M/A.
2 El enfoque automático está habilitado, pero su funcionamiento puede anularse girando el anillo de enfoque separado mientras se pulsa el botón del disparador a medio recorrido, o pulsando el botón AF-ON del cuerpo de las cámaras que cuenten con este botón.
3 Pulse el botón del disparador a medio recorrido o el botón AF-ON una vez más para cancelar el enfoque manual y volver al enfoque automático.

¡Importante!

Cuando utilice film de infrarrojos, es necesario utilizar un filtro rojo (R60) en la lente y compensar el enfoque manualmente.

• Enfoque en el elemento. Gire el anillo de enfoque para realinear el número de escala de distancia deseado ("1 m" en fig. "Profundidad de campo" en p. 40) a la escala de compensación de infrarrojos para compensar el enfoque. A continuación, coloque el filtro R60.

Cámaras	Modo de enfoque de la cámara	Modo de enfoque del objetivo
		M/A M
Cámaras SLR digitales Nikon (formato Nikon FX/DX), F6, F5, Serie F4, F100, F90X/N90s*, Serie F90/N90*, Serie F80/ Serie N80*, Serie F75/Serie N75*, Serie F70/N70*, Serie F65/ Serie N65*, Pronea 600i/6i*, Pronea S	AF	Enfoque automático con prioridad manual	Enfoque manual (puede utilizarse un telémetro electrónico.)
	MF	Enfoque manual (puede utilizarse un telémetro electrónico.)
Serie F60/N60*, Serie F55/Serie N55*, Serie F50/N50*, F-801s/N8008s*, F-801/N8008*, F-601m/N6000*, F-401x/N5005*, F-401s/ N4004s*, F-401/N4004*	AFMF	Enfoque manual (puede utilizarse un telémetro electrónico, excepto con la F-601m/N6000*)

* De venta exclusiva en los EE.UU.

■ Profundidad de campo

• La profundidad de campo aproximada se puede determinar comprobando la escala de profundidad de campo.
• Si su cámara cuenta con un botón o palanca de previsualización de profundidad de campo (reducción de apertura), podrá obtener la previsualización de la profundidad de campo a través del visor de la cámara.
• Consulte más información en la p. 122.

ft m 2.5 1 ∞ 1 0.9 16' 11 11' 16 les Línea indica Escala de con infrarrojos

Escala de profundidades de campo

Línea indicadora de distancias Escala de compensación de infrarrojos

■ Ajuste de abertura

Utilice la cámara para ajustar el diafragma.

■ Flash incorporado y viñeteado

• El flash incorporado no se puede utilizar a distancias inferiores a 0,6 m.
• Para evitar el viñeteado, no utilice el parasol del objetivo.
• Para obtener la información más reciente sobre la aparición de viñeteado con este objetivo, consulte el manual de la cámara.

Cámaras Distancia de disparo admitida
D5500, D5300, D5200, D5100, D5000, D3300, D3200, D3100, D3000, D750, D610, D600, D60, Serie D40	1 m o superior

■ Utilización del parasol

Las tapas de la lente minimizan la luz directa y protege la lente.

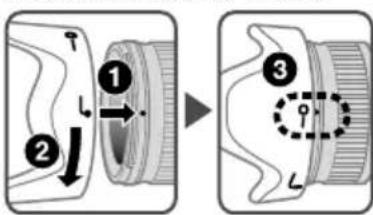

Instalación de la visera

- Asegúrese de que el indice de montura de la visera del objetivo ( ) esté alineada con el indice de ajuste de la visera del objetivo ( ).

• Para facilitar el montaje y la extracción del parasol, sujételo por la base (cerca del Indice de acoplamiento de la visera del objetivo (☐)) y no desde el borde exterior.
• Si el parasol del objetivo no está correctamente colocado, podría producirse viñeteo.
• Para guardar la visera del objetivo, instálela en la posición inversa.

■ Pantallas de enfoque recomendadas Hay diferentes pantallas de enfoque intercambiables para algunas cámaras SLR de Nikon apropiados para cualquier situación fotográfica. Las recomendadas para utilizar con este objetivo son las que aparecen en la lista a continuación.

PantallaCámara

A

B

C

E

EC-BEC-E

G1

G2

G3

G4

J

L

M

U

F6

◎

◎

—

◎

—

—

—

—

—

◎

◎

F5+DP-30

◎

◎

◎

◎

◎

◎

◎

◎

F5+DA-30

◎

◎

○

◎

◎

○

◎

◎

©: Enfoque excelente

O:Enfoqueacceptable

Ligero viñeteo que afecta la imagen de la pantalla, pero la imagen de la película no es afectada por esto.

—: No existe.

Las celdas en blanco significan que no es aplicable. Como la pantalla de tipo M se usa tanto para macrofotografía a una razón de aumento de 1:1 o más como para microfotografía, sus aplicaciones son distintas a las de las demás pantallas.

¡Importante!

- Para las cámaras F6, cuando utilice pantallas que no sean de tipo B o E, debe seleccionar “Otra pantalla” en Custom Setting (Ajuste Personalizado). Consulte el Manual del usuario para más detalles.

• Para las cámaras F5, únicamente pueden utilizarse pantallas de enfoque EC-B, EC-E, B, E, J, A, L en medición de matriz.
• Cuando se utilicen las pantallas de enfoque B y E en cámaras distintas de las relacionadas arriba, ver las columnas correspondientes a las pantallas B y E.

■ Forma de cuidar el objetivo

• Es importante mantener limpios los contactos de CPU y evitar que se dañen.
• Si la junta de goma de montaje del objetivo se daña, asegúrese de ir a un centro de servicio técnico autorizado Nikon para que lo reparen.
• Limpiar la superficie del objetivo con un cepillo soplador. Para eliminar la suciedad o las huellas, utilizar un trapo de algodón suave y limpio o papel especial para objetivos humedecido en etanol (alcohol) o limpiador de objetivos. Limpiar describiendo un movimiento circular del centro hacia fuera, teniendo cuidado de no dejar restos ni tocar otras partes del objetivo.
• No utilizar nunca productos orgánicos, como disolventes o benceno, para limpiar el objetivo.
• Se dispone de filtros NC para proteger la parte frontal del objetivo. También una visera del objetivo contribuirá a proteger la parte frontal del objetivo.
• Al guardar el objetivo en su bolsa flexible, coloque las tapas delantera y trasera del objetivo.

• Cuando el objetivo esté montado en una cámara, no sostenga ni levante la cámara y el objetivo por la visera del objetivo.

• Si no se va a utilizar el objetivo durante un periodo largo de tiempo, guardarlo en un lugar fresco y seco para evitar la formación de moho y óxido. Asegúrese de guardar el objetivo, además, lejos de la luz solar directa o de productos químicos tales como alcanfor o naftalina.

• No mojar el objetivo ni dejarlo caer al agua, ya que se oxidaría y no funcionaría bien.
• Algunas partes del objetivo son de plástico reforzado. Para evitar daños, no dejarlo nunca en un lugar excesivamente caliente.
• Los cambios rápidos de temperatura podrían provocar condensación dañina dentro y fuera del objetivo. Antes de transportar el objetivo de un ambiente frío a otro caliente o viceversa, colóquelo en una bolsa o estuche de plástico para atenuar el cambio de temperatura.

■ Accesorios estándar

• Tapa frontal a presión del objetivo de 77mm LC-77
• Tapa trasera del objetivo
  • Parasol de bayoneta HB-51
• Bolsa flexible para objetivo CL-1118

■ Accesorio opcional

- Filtros con rosca de 77mm

■ Especificaciones

Las especificaciones y los diseños están sujetos a cambios sin previo aviso ni obligación por parte del fabricante.

Tipo de objetivo:	AF-S NIKKOR tipo G con CPU incorporado y montura de bayoneta Nikon.
Distancia focal:	24mm
Abertura máxima:	f/1,4
Estructura del objetivo:	12 elementos en 10 grupos (2 lentes ED, 2 lentes asféricas y algunas de cristal con recubrimiento de nanocristal depositado)
Ángulo de imagen:	84° para las cámaras SLR de película con formato de 35mm (135) de Nikon y para las cámaras SLR digitales con formato FX de Nikon61° para las cámaras SLR digitales con formato DX de Nikon71° para las cámaras del sistema IX240
Información de distancia:	Salida al cuerpo de la cámara
Enfoque:	Sistema de enfoque trasero (RF), sistema de enfoque automático con motor Silent Wave;manualmente mediante anillo de enfoque separado
Escala de distancias de la toma:	Calibrado en metros y pies desde 0,25 m a infinito ( )
Distancia de enfoque mínima:	0,25 m a partir del plano focal
No. de láminas del diafragma:	9 piezas (redondeadas)
Diafragma:	Totalmente automático
Gama de aperturas:	f/1,4 a f/16
Medición de exposición:	Método de abertura total
Tamaño de accesorios:	77mm (P = 0,75 mm)
Dimensiones:	Aprox. 83 mm de diám. × 88,5 mm (extensión de la brida de la montura del objetivo de la cámara)
Peso:	Aprox. 620 g

Avisos para los clientes en Europa

Este símbolo indica que los equipos eléctricos y electrónicos deben ser desechados por separado. Las advertencias siguientes rigen únicamente para usuarios de países europeos:

• Este producto está diseñado para ser desechado por separado en un punto de recogida de residuos adecuado. No lo tire con la basura doméstica.
• La recogida y el reciclaje por separado ayudan a conservar los recursos naturales y previenen las consecuencias dañinas que una eliminación incorrecta podría ocasionar para la salud humana y el medioambiente.
• Para obtener más información, puede ponerse en contacto con el vendedor o con las autoridades locales encargadas de la gestión de residuos.
