用户手册 L1916 DGM

此手冊內的內容可能隨時更改，並不另行通知。

使用前準備

1.	將兩個支撐架鎖上底座,並確定已完全鎖上.
2.	將螢幕置入底座,確定已完全鎖上.
3.	螢幕可向後調整 0° ~ 2°(正負誤差為 2°).

感謝您購買本公司液晶螢幕產品，為了確保您安全的使用本公司產品，在使用產品之前，請您詳細的閱讀以下的說明使用手冊

包装

我們 19 吋的液晶顯示器包含下列元件，如有缺件，請向所購買之商店或經銷商聯絡，如有任何疑問歡迎來電。

19吋 TFT 液晶螢幕顯示器

外接式15針D-sub(RGB Analog)訊號線

電源線

音源線

DVI 線

使用手册

快速安装指南

硬體安裝

請小心對待您的液晶螢幕，它是非常精緻的產品。在安裝前請務必先將液晶螢幕及電腦的電源關閉，以免發生危險。請依照指示一步一步地安裝。

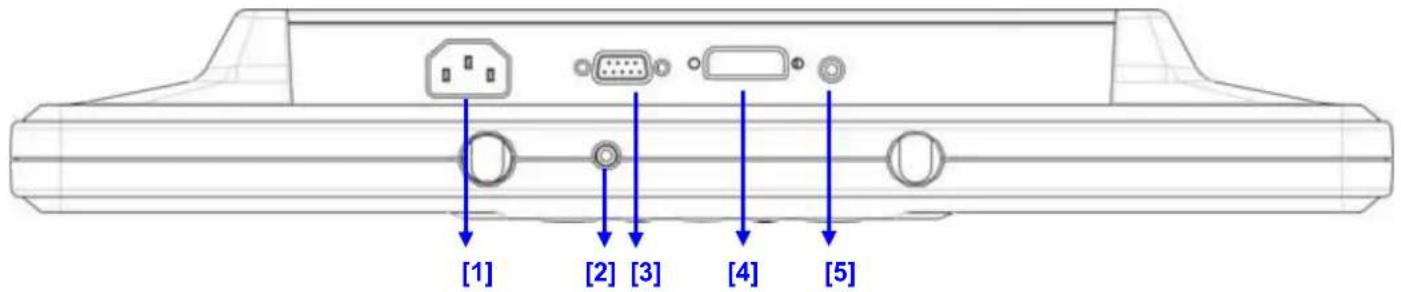

輸入

[1] [2] [3] [4] [5]

【1】電源埠：這裏用來連接電源。
【2】耳機插孔：這裏用來連接耳機。
【3】電腦輸入埠：這裏用來連接 D-Sub 15 孔 VGA 影像訊號線。
【4】DVI數位埠：DVI影像訊號線接頭。
【5】Line In 埠：這裏用來連接聲音訊號線。

注意事項

1. 別讓液晶螢幕直接曝曬在陽光下及高溫旁。
2. 切勿讓液體濺到螢幕上。
3. 請勿自行嘗試打開機器內部，您有可能會因而觸電。如需任何服務，請向您所購買的經銷商查詢，或聯絡我們。
4. 請勿將液晶螢幕靠近有磁場的電器用品。
5. 請勿使用有害的化學清潔劑或強力清潔劑來清潔螢幕。應用軟質刷毛和溫和的清潔劑。
6. 不可在液晶螢幕上堆放雜物，不良的通風可能導致機器的高溫。
7. 請勿直接用手指觸碰螢幕表面，皮膚所含的油脂是相當不易被清除的。

簡易故障排除

確定您的螢幕以妥善安裝，如有下列問題……

沒有螢幕？

檢查

是否已進入省電模式，按下任何一鍵或移動滑鼠來離開省電模式。

顏色不對或只有黑白螢幕？

檢查

訊號接頭是否接妥，如有訊號針腳針頭斷裂，請聯絡經銷商。

影像看起來太暗或太亮？

檢查

進入功能模式調整亮度。

文字看不清楚？

檢查

是否設定為支援的顯示模式。

警示

1. 確定全部系統電源已關上。
2. 將 VGA 訊號線 連接至液晶螢幕及電腦。
3. 將變壓器接上液晶螢幕。
4. 電源線接上變壓器，另一端接上插座。
5. 將電腦及液晶螢幕的電源打開。
6. 想要有最佳的顯示效果，我們建議您參考支援顯示模式來調整螢幕解析度。

清潔要點

1. 在清潔本產品前，請先將電源拔除..
2. 絕不使用任何含腐蝕性的化學清潔劑來清潔您的螢幕，這可能會傷害螢幕的表面。
3. 我們建議您使用細毛或軟直的刷子來清潔及刷拭螢幕的表面。
4. 不可直接對螢幕施壓。

顯示器控制

主要功能鍵

[1]

[2]

[3]

[4]

[5]

[6]

[7]

[1]Volume -: 減少聲音音量
[2]Volume +: 提高聲音音量
[3]Auto Tune: 漫面最佳化自動調整
[4]Power: 液品螢幕電源開關
[5]OSD Menu/Enter: 視訊選單模式及確定
[6]Select Down: 選單模式中減少選項
[7]Select Up: 選單模式中增加選項 切換 DVI 環境與 RGB 環境

OSD 視控模式

Color Brightness: Contrast Gamma Correct. Color Temp. Color Adjust Exit

Brightness: 調整銀幕顯示的亮度.

Color Brightness Contrast Gamma Correct. Color Temp. Color Adjust Exit

Contrast: 調整銀幕對比

Color Brightness Contrast Gamma Correct Color Temp Color Adjust Exit

Gamma Correct: 調整 GAMMA 的曲線.

Color Brightness Contrast Gamma Correct. Color Temp. Color Adjust Exit

Color Temp: 調整銀幕顯示的色溫

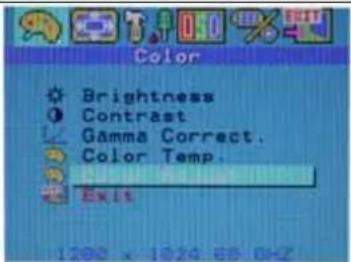

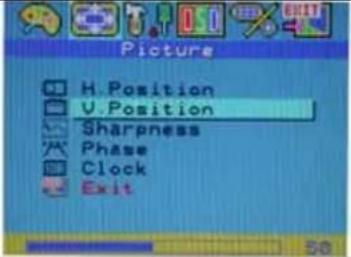

Color Brightness Contrast Gamma Correct. Color Temp. Exit 1200 x 1824 65.0Hz	Color Adjust: 調整顯示的色彩.H. Position:調整銀幕顯示視窗的水準方向.	Color Adjust Red Green Blue Exit 1824 x 768 75 142	Red: 調整紅色顯示映射點. Green: 調整綠色顯示映射點. Blue: 調整藍色顯示映射點.V. Position:調整銀幕顯示視窗的垂直方向.

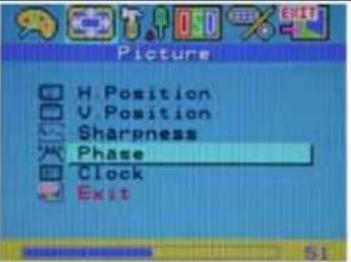

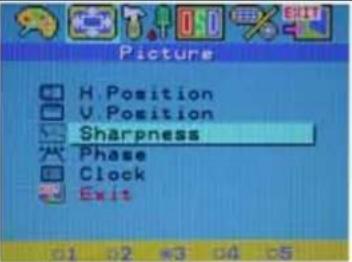

	Sharpness:調整銀幕顯示的銳利度,從柔和到尖銳.		Phase:調整圖元的頻率的相位.
	Clock:調整圖元的頻率.		Auto Adjust:畫面最佳化自動調整.Auto Color:灰階顏色最佳化自動調整.

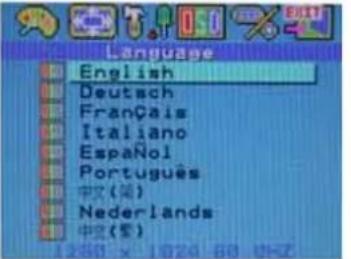

	Language:調整視控模式視窗的語言顯示.		English:英文Deutsch:德文Français:法文Italiano:義大利文Español:西班牙文Português:葡萄牙文中文(簡):簡體中文Nederlands:荷蘭文中文(繁):繁體中文

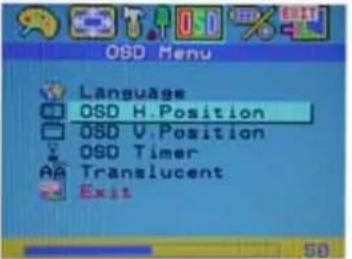

	OSD H. Position:調整視控模式視窗的水準方向.		OSD V. Position:調整視控模式視窗的垂直方向.
	OSD Timer:調整視控模式視窗顯示的延遲時間.		Translucent:調整視控模式視窗顯示的透明度.
	Signal Source:切換訊號輸入.		D-SUB:模擬 RGB 訊號輸入.DVI:數位訊號輸入.
	Mode Select:切換在 DOS 模式下的顯示模式.		Reset:回復出廠預設值.
	Volume:調整音量的大小.		Exit:離開並儲存設定.

支援顯示模式

Incoming Display Mode
解析度	水準頻率 (KHz)	垂直頻率 (Hz)
640X350	31.475
640X480	31.469
640X480	37.500
720X400	31.469
800X600	37.879
800X600	46.875
1024X768	48.363
1024X768	60.023
1280X1024	63.981
1280X1024	79.976

1. 我們提供 10 種適合 Windows 的最佳顯示模式。

2. 如有干擾線產生當您調整螢幕時，爲正常現象，不必擔心。

3. 想要有最優的畫質，建議您更新您的顯示卡驅動程式。

4. 不在表上記載的顯示模式，可能不被支援，建議您調整解析度如上表。

5. 使用電源管理程式，將大大提高產品的使用年限。

產品規格

液晶面版 尺寸		19.0吋 動態液晶水平:170°,垂直:170°700:1(典型)250 cd/m2(典型)16毫秒16.7 百萬色1280X1024(SXGA)0.294mm(H)x0.294mm(V)
	可視角
	對比
	亮度
	反應時間(Tr+Tf)
	支援色彩
	最大解析度
	畫素點距
訊號輸入 RGB 模擬訊號		影像 位元准:0.7Vp-p(75Ω)同步訊號 TTL with 75Ω internal pull-up resistorsFrequency FH:30~79KHzF V:56~75 Hz支援 TMDS 的數字訊號
	DVI
相容性	PC	最高支持到 1280X1024@75Hz
連接線	RGB 模擬訊號	D-sub 15-針
	音源線	身歷聲連接線
	電源線	A/C 電線接頭
電源 電壓		100-240V, 50/60Hz(國際通用)外接式交流變壓器作業中 <50 瓦 (最大值)待命 <3瓦
	耗電
	省電模式
內建揚聲器		2瓦x2 (身歷聲)(最大值)
使用介面 控制鈕	LED指示燈	電源開關, OSD 選單,自動調整,畫面切換作業中 -綠色關機 -熄燈待命 -橘色
作業環境 溫度		5°C~40°C20% ~ 80% R.H.
尺寸(長 x 寬 x 深)	實體	463mm(H) x 436mm(W) x 64mm(D)
淨重		6.6 公斤
DDC		DDC2B 支援
電源管理程式	VESA DPMS
安規認證	CE, FCC,UL/CUL

安装....20

包装....21

硬件安装....21

注意事项....22

简易故障排除....22

警示 22

清洁要点....22

主要功能键 23

OSD 视控模式 23-25

支持显示模式....25

产品规格表 26

此手册内的内容可能随时更改，并不另行通知。

使用前准备

1.	将两个支撑架锁上底座,并确定已完全锁上.
2.	将屏幕置入底座,确定已完全锁上.
3.	屏幕可向后调整 0^ 2^ (正负误差为 2^ ).

感谢您购买本公司液晶屏幕产品，为了确保您安全的使用本公司产品，在使用产品之前，请您详细的阅读以下的说明使用手册

包装

我们 19 时的液晶显示器包含下列组件，如有缺件，请向所购买之商店或经销商联络，如有任何疑问欢迎来电。

19时 TFT液晶屏幕显示器

外接式 15 针 D-sub (RGB Analog) 讯号线

电源线

音源线

DVI 线

使用手册

快速安装指南

硬件安装

请小心对待您的液晶屏幕，它是非常精致的产品。在安装前请务必先将液晶屏幕及计算机的电源关闭，以免发生危险。请依照指示一步一步地安装。

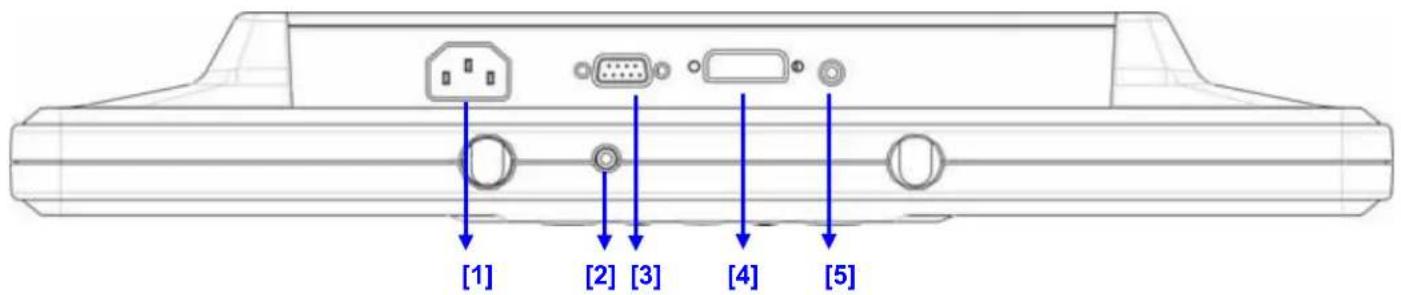

输入

[1] [2] [3] [4] [5]

【1】电源埠：这里用来连接电源。
【2】耳机插孔：这里用来连接耳机。
【3】计算机输入端口：这里用来连接 D-Sub 15 孔 VGA 影像讯号线。
【4】DVI 数位端口：DVI 影像讯号线接头。
【5】Line In 埠：这里用来连接声音讯号线。

注意事项

1. 别让液晶屏幕直接曝晒在阳光下及高温旁。
2. 切勿让液体溅到屏幕上。
3. 请勿自行尝试打开机器内部，您有可能会因而触电。如需任何服务，请向您所购买的经销商查询，或联络我们。
4. 请勿将液晶屏幕靠近有磁场的电器用品。
5. 请勿使用有害的化学清洁剂或强力清洁剂来清洁屏幕。应用软质刷毛和温和的清洁剂。
6. 不可在液晶屏幕上堆放杂物，不良的通风可能导致机器的高温。
7. 请勿直接用手指触碰屏幕表面，皮肤所含的油脂是相当不易被清除的。

简易故障排除

确定您的屏幕以妥善安装，如有下列问题……

没有屏幕？

检查

是否已进入省电模式，按下任何一键或移动鼠标来离开省电模式。

颜色不对或只有黑白屏幕？

检查

讯号接头是否接妥，如有讯号针脚针头断裂，请联络经销商。

影像看起来太暗或太亮？

检查

进入功能模式调整亮度。

文字看不清楚？

检查

是否设定为支持的显示模式。

警示

1. 确定全部系统电源已关上。
2. 将 VGA 讯号线 连接至液晶屏幕及计算机。
3. 将变压器接上液晶屏幕。
4. 电源线接上变压器，另一端接上插座。
5. 将计算机及液晶屏幕的电源打开。
6. 想要有最佳的显示效果，我们建议您参考支持显示模式来调整屏幕分辨率。

清洁要点

1. 在清洁本产品前，请先将电源拔除..
2. 绝不使用任何含腐蚀性的化学清洁剂来清洁您的屏幕，这可能会伤害屏幕的表面。
3. 我们建议您使用细毛或软直的刷子来清洁及刷拭屏幕的表面。
4. 不可直接对屏幕施压。

显示器控制

主要功能键

[1]

[2]

[3]

[4]

[5]

[6]

[7]

[1]Volume -: 减少声音音量
[2]Volume +: 提高声音音量
[3]Auto Tune: 画面最佳化自动调整
[4]Power: 液品屏幕电源开关
[5]OSD Menu/Enter: 视讯选单模式及确定
[6]Select Down: 选单模式中减少选项
[7]Select Up: 选单模式中增加选项 切换 DVI 环境与 RGB 环境

OSD 视控模式

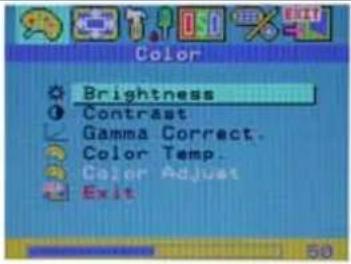

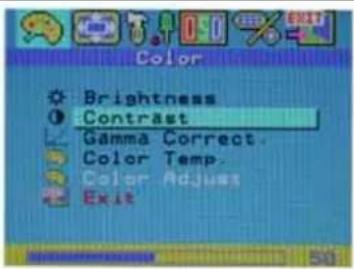

	Brightness:调整银幕显示的亮度.		Contrast:调整银幕对比

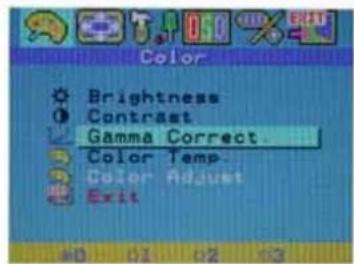

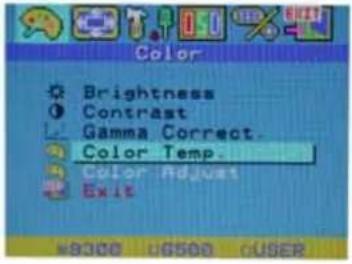

	Gamma Correct:调整 GAMMA 的曲线.		Color Temp:调整银幕显示的色温

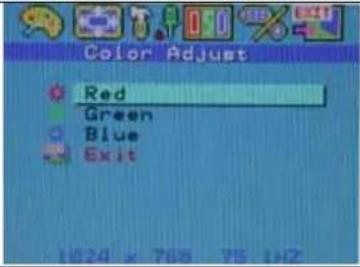

	Color Adjust:调整显示的色彩.		Red:调整红色显示映像点.Green:调整绿色显示映像点.Blue:调整蓝色显示映像点.

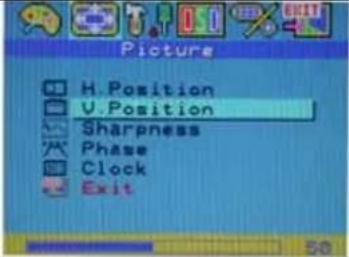

	H. Position:调整银幕显示窗口的水平方向.		V. Position:调整银幕显示窗口的垂直方向.

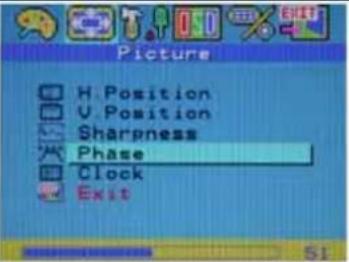

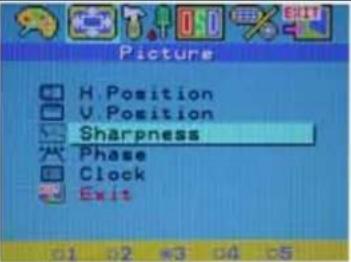

	Sharpness:调整银幕显示的锐利度,从柔和到尖锐.		Phase:调整像素的频率的相位.
	Clock:调整像素的频率.		Auto Adjust:画面最佳化自动调整.Auto Color:灰阶颜色最佳化自动调整.

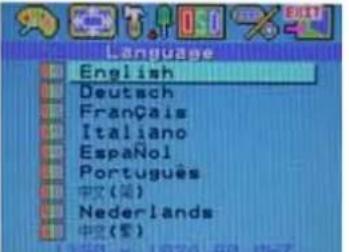

	Language:调整视控模式窗口的语言显示.		English:英文Deutsch:德文Français:法文Italiano:意大利文Español:西班牙文Português:葡萄牙文中文(简):简体中文Nederlands:荷兰文中文(繁):繁体中文
	OSD H. Position:调整视控模式窗口的水平方向.		OSD V. Position:调整视控模式窗口的垂直方向.

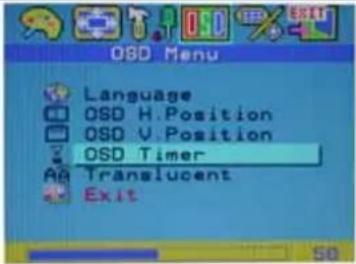

	OSD Timer:调整视控模式窗口显示的延迟时间.		Translucent:调整视控模式窗口显示的透明度.

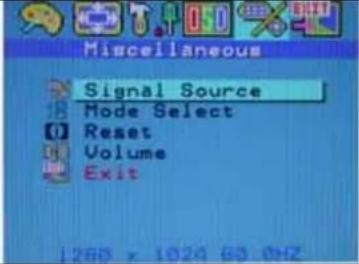

	Signal Source:切换讯号输入.		D-SUB:仿真 RGB 讯号输入.DVI:数字讯号输入.
	Mode Select:切换在 DOS 模式下的显示模式.		Reset:回复出厂默认值.
	Volume:调整音量的大小.		Exit:离开并储存设定.

支持显示模式

分辨率	Incoming Display Mode
	水平频率 (KHz)	垂直频率 (Hz)
640X350	31.475
640X480	31.469
640X480	37.500
720X400	31.469
800X600	37.879
800X600	46.875
1024X768	48.363
1024X768	60.023
1280X1024	63.981
1280X1024	79.976

1. 我们提供 10 种适合 Windows 的最佳显示模式。

2. 如有干扰线产生当您调整屏幕时，为正常现象，不必担心。

3. 想要有最优的画质，建议您更新您的显示卡驱动程序。

4. 不在表上记载的显示模式，可能不被支持，建议您调整分辨率如上表。

5. 使用电源管理程序，将大大提高产品的使用年限。

产品规格

液晶面版 尺寸		19.0时 动态液晶水平:170°,垂直:170°
	可视角	700:1(典型)
	对比	250 cd/m2(典型)
	亮度	16毫秒
	反应时间(Tr+Tf)	16.7 百万色
	支持色彩	1280X1024(SXGA)
	最大分辨率	0.294mm(H)x0.294mm(V)
	画素点距
讯号输入	RGB 仿真讯号	影像 位准:0.7Vp-p(75Ω)同步讯号 TTL with 75Ω internal pull-up resistorsFrequency FH:30~79KHzF V:56~75 Hz
	DVI	支持 TMDS 的数字讯号
兼容性	PC	最高支持到 1280X1024@75Hz
连接线	RGB 仿真讯号	D-sub 15-针
	音源线	立体声连接线
	电源线	A/C 电线接头
电源电压		100-240V, 50/60Hz(国际通用)外接式交流变压器
	耗电	作业中<50瓦(最大值)
	省电模式	待命<3瓦
内建扬声器		2瓦x2(立体声)(最大值)
使用接口 控制钮		电源开关, OSD选单,自动调整,画面切换作业中 -绿色关机 -熄灯待命 -橘色
	LED 指示灯
作业环境 温度		5°C~40°C20%~80% R.H.
	湿度
尺寸(长 x 宽 x 深)	实体	463mm(H) x 436mm(W) x 64mm(D)
净重		6.6 公斤
DDC		DDC2B 支援
电源管理程序	VESA DPMS
安规认证	CE, FCC,UL/CUL
