MANUAL DE UTILIZADOR L1916 DGM

Português: Português

中文(简): China simple

Instalação do Hardware 69

Precauções ....70

Resolvendo Problemas....70

Cuidados 70

Cuidados ao limpar 70

Botões de Controle do Menu.... 71

OSD (On-Screen Display) Módulo Menu 71-73

Módulo Display 8....73

Especificação 74

Todas as informações contidas neste manual podem sofrer alterações de acordo com o tempo sem aviso prévio.

1.	Enrosque os dois seguradores na base e certifique se os mesmos estão presos e seguros.
2.	Encaixe o painel LCD na base e certifique se os mesmos estão presos e seguros.
3.	O monitor LCD pode ser inclinado para trás 0°~2° (positivo e negativo 2°)

Agradecemos pela compra de nosso LCD. Para asegurar o uso deste produto com segurança, aconselhamos que antes de usá-lo, leia cuidadosamente o seguinte menu.

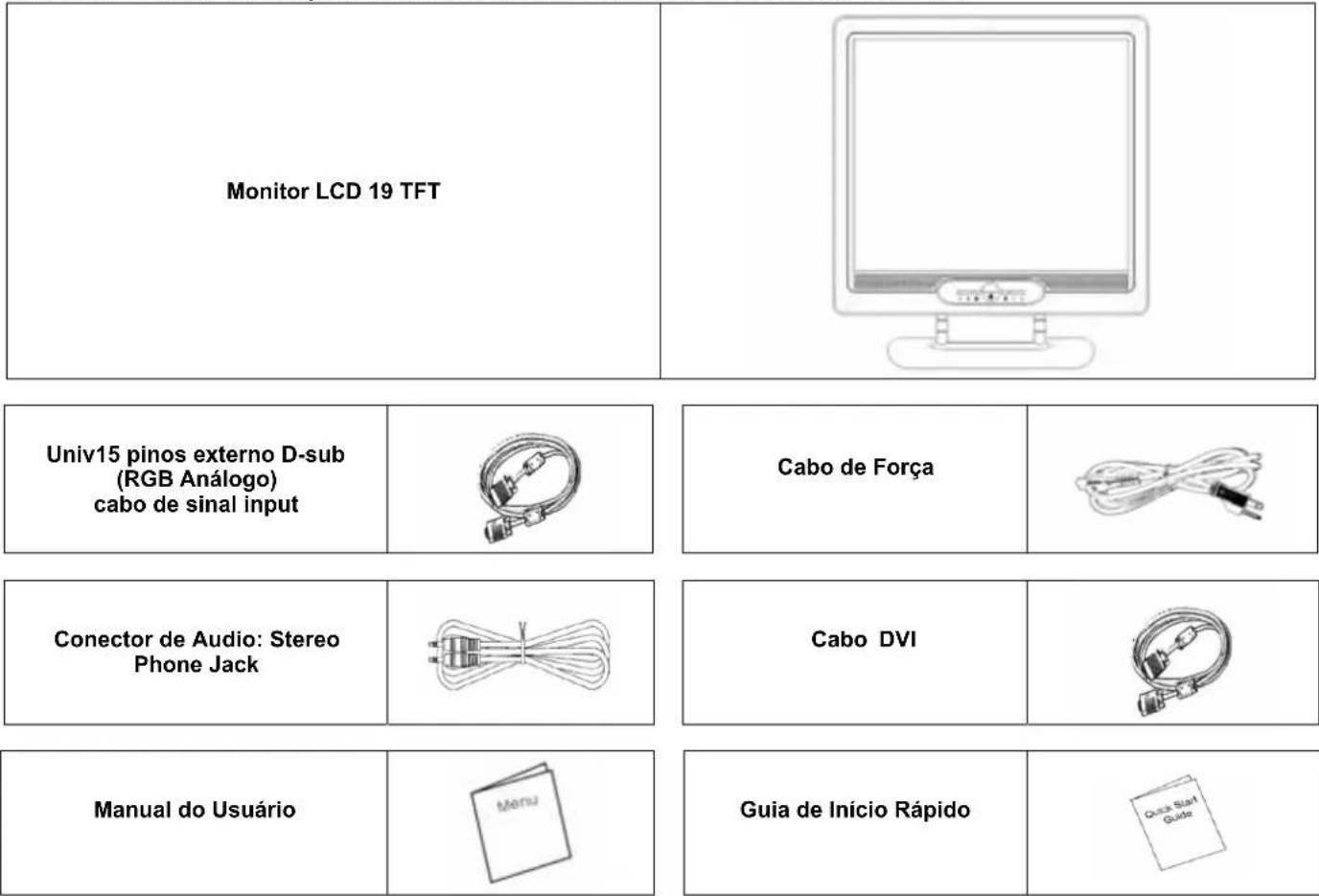

Desembalando

Nosso monitor LCD de 19" contém os seguintes itens. Certifique se recebeu o jogo completo, caso contrário comunique o distribuidor ou o local de compra. Em última estância, sinta-se a vontade em contactar-nos.

Instalação do Hardware

Tenha cuidado com o seu monitor, ele é um produto de alta qualidade mas frágil e por isto fácil de quebrar. Desligue o LCD e o PC antes de instalá-lo. Siga nossas intruções passo a passo.

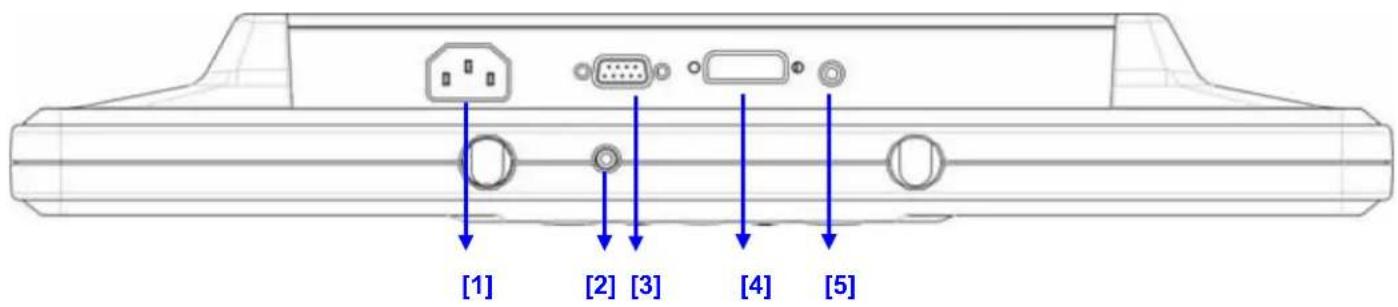

Input

[1] [2] [3] [4] [5]

【1】 AC port : Este é onde o cabo de força tem que ser conectado.
[2] Entrada para fone de ouvidos : Este é para conectar fone de ouvidos.
【3】 PC In : Este pode ser conectado com o Cabo de sinal de 15 pinos D-Sub.
【4】DVI port : Este pode ser conectado com o cabo de sinal DVI.
【5】LINE in : Este pode ser conectado ao conector de saída de audio de qualquer aparelho de som.

Precauções

1. Não exponha o monitor a luz do sol ou calor.
2. Não derrame líquidos no monitor.
3. Não tente abrir o monitor. Você pode se ferir e se expor a um choque elétrico. Para serviços, ligue para o local de compra.
4. Não utilize seu monitor quando produtos magnéticos ou eletrônicos estão sendo utilizados por perto.
5. Não utilize forte produtos químicos ou solventes de limpeza para limpar a tela de seu monitor. Limpe-o com um pano limpo e macio aplicado com uma solução suave.
6. Não ponha nada sobre seu monitor. Má ventilação pode elevar a temperatura de seu monitor.
7. Não toque diretamente na tela LCD com seus dedos. Impressão digital pode conter oleo, tornando-se difícil de limpar.

Resolvendo Problemas

Caso encontre qualquer tipo de problema ao utilizar o monitor, certifique se o mesmo foi instalado de forma correta.

- Não tem imagem na tela.

Checar:

1. Módulo Power saving. Pressione qualquer tecla e mova o mouse para desativar o módulo.
2. Pinos conectores do cabo de Sinal. Se os pinos estiverem tortos ou em quantidade incorreta, favor consultar o local de compra.

- Os caracteres estão muito escuro ou muito claros.

Checar:

1. Use o Menu OSD para ajustar o Brilho

- Quando seu monitor deve ser ajustado?

Checar:

1. Se a resolução ou grau de refrescagem foi alterado.

- O texto que aparece na tela não está nítido.

Checar:

1. Certifique-se que a resolução ou grau de refrescagem esteja de acordo com o Módulo Display.

Cuidados

1. Certifique que a força do sistema esteja desligada.
2. Encaixe o cabo de sinal no conector de sinal atrás do PC.
3. Encaixe o adaptador do cabo output na entrada atrás do monitor LCD e o cabo de força no adaptador.
4. Conectar o cabo de força no alimentador de energia.
5. Ligue o computador e o monitor.
6. Para obter melhor qualidade de desempenho, sugerimos que regule a resolução conforme na página 8 (Módulo Display).
7. O entrave (na base) tem que ser travado quando o monitor estiver sendo utilizado.

Cuidados ao limpar

1. Tire o cabo de força da tomada antes de limpar o produto.
2. Nunca use qualquer tipo de dissolvente químico corrosível para limpar a tela. Ele pode danificar a superfície da mesma.
3. Sugerimos que use uma escova de cabelo (de pele de camelo) limpa ou um pano lint-free limpo e macio para limpar a tela.
4. Não faça nenhuma pressão direta sobre o LCD.

Adjustando o Monitor

Botões de controle do Menu

[1]

[2]

[3]

[4]

[5]

[6]

[7]

[1]Volume -: Diminue o Volume.
[2]Volume +:Aumenta o Volume.
[3]Auto Tune: Ajusta o Auto Tune.
[4]Power: Liga e desliga o LCD.
[5]OSD Menu/Enter: Pressionar o botão para acessar o menu OSD.
[6]Select Down: Diminue o valor da opção no menu OSD.
[7]Select Up: Aumenta o valor da opção no menu OSD.

Muda o ambiente de operação do DVI para RGB.

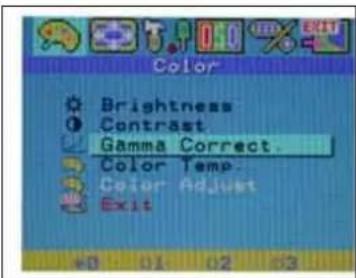

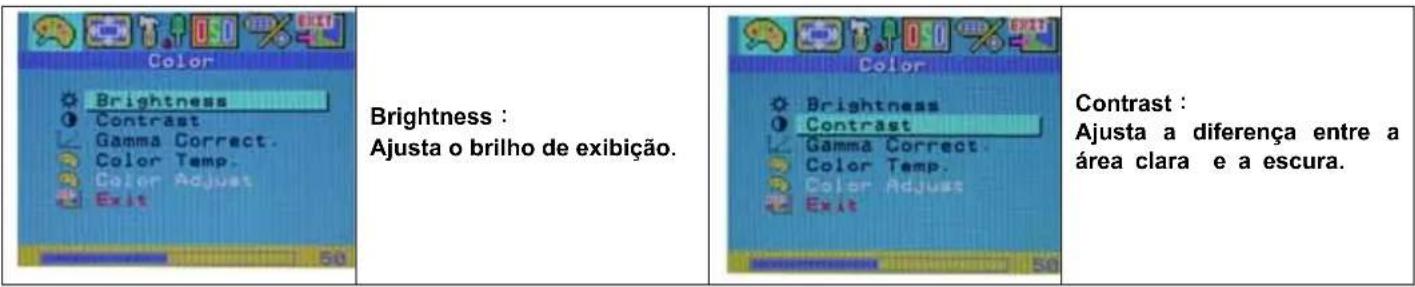

OSD (On-Screen Display) Módulo Medu

	Signal Source :Muda a origem do sinal input.		D-SUB : Sinal RGB analógico.DVI : Sinal RGB digital.
	Mode Select :Muda o tamanho de exibição para o modo DOS.		Reset :Entra no default setting.
	Volume :Aumenta ou diminui o volume do som.		Exit :Sai e salva o setting.

Módulo Display

Módulos de exibição disponíveis
Resolução	Frequência Horizontal (KHz)	Frequência Vertical (Hz)
640X350	31.475	70.
640X480	31.469	59.
640X480	37.500	75.
720X400	31.469	70.
800X600	37.879	60.
800X600	46.875	75.
1024X768	48.363	60.0
1024X768	60.023	75.0
1280X1024	63.981	60.020
1280X1024	79.976	75.024

1. Oferecemos 10 módulos compatíveis com o Windows.

2. É normal ocorrer interferências em sua tela quando estiver modulando seu PC ou OSD.

3. Para ter a Melhor qualidade presente no seu PC, lembre-se de fazer um upgrade em seu cartao de video Driver. Recomendamos que escolha um dos tipos listado na tabela.

4. Outros tipos que não estão listados na tabela acima, não possuem suporte.

5. Voce deve utilizar o administrador de força em seu computador. Ele é recomendado aos serviços relacionados a vida-util do produto.

Especificação

Painel LCD Tipo		19.0” TFT Active Matrix LCD Display
	Angulo de visão	H:170°, V:170°
	Razão de Contraste	700 : 1 (Típico)
	Brilho	250 (Típico)
	Tempo de Resposta(Tr+Tf)	16 ms
	Exibição de Cores	Cores 16.7M
	Resolução Max.	1280X1024(SXGA)
	Pixel Pitch	0.294mm(H)x0.294mm(V)
Sinais Input RGB Análogo		Nível do Video:0.7Vp-p(75Ω)Sync TTL with 75Ω internal pull-up resistorsFrequência FH:30~79KHzFV:56~75HzSuporte digital RGB signal com tipo TMDS signaling
	DVI
Compatibilidade	PC	Até 1280X1024@75Hz(Non-interlaced)
Conector RGB Análogo		D-sub de 15 pinosStereo Phone Jack, RCA-Jack(L/R)A/C Socket
	Audio
	Força
Força Voltagem		100-240V,50/60Hz(universal)viaAdaptadorAC externoAtivo < 48Watt MaxStandby < 3Watt
	Consumo
	Power saving mode
Caixa de som interna	2Wx2(Stereo)	(MAX)
User Interface	Indicador LED	Ativo - VerdeOff - DesligadoStandby - Laranja
Condição de operação Temperatura da umidade do ar		5°C ~ 40°C20% ~ 80% R.H.
Dimensões	Física	463mm(H) x 436mm(W) x 64mm(D)
Peso Líquido		6.6 Kg
DDC		DDC1/DDC2B Compliant
Administrador de força		VESA DPMS
Regulamentação (Certificados)		CE, FCC, UL/CUL
