L2645WDH - 显示器 DGM - 免费用户手册

品牌	DGM
型号	L2645WDH
产品类型	26英寸TFT LCD显示器
屏幕尺寸	26英寸（对角线）
原生分辨率	1920 x 1200像素
垂直刷新率	高达60Hz
输入接口	VGA（D-Sub 15针），DVI-D*，HDMI*
音频	音频输入3.5mm插孔，内置扬声器（可选）
电源	100-240 VAC, 50/60 Hz（内置）
功耗	工作 < 100 W，待机 < 2 W
尺寸（长x高x深）	606 mm x 492 mm x 270 mm
净重	8.9 kg
工作温度	5°C 至 40°C
工作湿度	20% 至 80%（无冷凝）
OSD功能	亮度、对比度、相位、时钟、位置、色温、音量、信号源、重置等
维护与清洁	使用干燥柔软的布料。不要使用溶剂。
安全须知	不要打开显示器，避免液体，不要暴露在高温下。
维修服务	请联系经销商或授权服务中心。
认证	UL/CUL, FCC, CE
PC兼容性	最高支持1920x1200@60Hz

常见问题 - L2645WDH DGM

如何调节亮度和对比度？

按下 Menu 键打开OSD菜单，然后使用 + 和 - 键导航到 BRIGHTNESS 和 CONTRAST 选项。使用 + 和 - 键进行调整。

如何清洁显示器屏幕？

使用干燥柔软的布料。切勿使用酒精、稀释剂或苯等溶剂。避免用手指触摸屏幕。

屏幕一直黑屏怎么办？

检查显示器是否已开启（蓝色指示灯）。确保电源线和视频线连接正确。如果指示灯闪烁，显示器处于省电模式：移动鼠标或按任意键。

包装内包含哪些线缆？

包装内含：电源线、VGA线、音频线（可选）、DVI线（可选）、HDMI线（可选）和使用手册。

如何切换输入源（VGA、DVI、HDMI）？

在OSD菜单中，导航到 SOURCE 并选择所需的输入源（VGA、DVI或HDMI）。请注意，DVI和HDMI为可选。

如何调整图像位置？

在OSD中，使用 H-POSITION 调整水平偏移，使用 V-POSITION 调整垂直偏移。使用 + 和 - 键进行调整。

没有声音怎么办？

检查音频线是否连接在电脑和显示器之间。在OSD中调节 VOLUME 音量。请注意，扬声器为可选。

如何恢复出厂设置？

在OSD菜单中，选择 RESET 并确认。所有设置将恢复为默认值。

如何更改OSD菜单语言？

按下 Menu 键，进入 LANGUAGE 并从可用选项中选择所需语言。

显示器正常发热吗？

一定程度的发热是正常的。确保通风口没有被堵塞。不要在显示器上放置物品。

用户手册 L2645WDH DGM

◇ 注意事项....9
◇ 安全事項....9
◇ 敬示....9
◇包装....9
◇硬體安裝....10 輸入....10

◇控制按鍵介紹....10

◇ OSD 视控模式....11

◇簡易故障排除....12

◇支援顯示模式....12

◇產品規格表....13

简体中文....14

◇注意事项....14
◇安全事项....14
◇警示 14
◇包装....14
◇硬件安装....15 输入....15

◇控制按键介绍....15

◇OSD 视控模式....16

◇简易故障排除....17

◇支持显示模式....17

◇产品规格表....18

Francais 19

◇ Avertissement....19
◇ Information de securite ....19
◇ Precautions....19
◇ Contenu de l'emballage ....19
◇ Installation du matériel....20 Entree....20
◇ Boutons de configuration du menu ....20
◇ Mode de menu OSD (On-Screen Display)....21
◇ Depannage ....22
◇ Minutages accepts....22
◇ Caractéristiques....23

Deutsch 24

• 所有使用手冊中之資訊，將不定時更新並不予通知。
• 請詳讀此使用手冊，以確保安全使用本產品。

◇ 安全事項

• 請勿放置任何潮濕物品於螢幕或電源上。
• 在插入電源線前，請先確保本產品電源為關閉狀態。
  • 請確認電源線與所有線材、訊號接頭皆已接妥。
• 請勿嘗試自行拆卸木產品，您可能因而觸電受傷，如有需要，您可向所購買的經銷商查詢，或與我們連絡。

◇ 警示

• 請勿將本產品直接曝曬於陽光下，或高溫熱源處。
- 切勿讓液體濺灑到螢幕上。
- 請勿將液晶螢幕靠近有磁場的電器用品。
• 請勿使用有害的化學清潔劑或強力清潔劑來清潔螢幕。請用軟質刷毛和溫和的清潔劑。
- 不可在液晶螢幕上堆放雜物，放置於不良通風處可能導致機器高溫。
• 請勿直接用手指觸碰螢幕表面，皮膚所含的油脂是相當不易被清除的。

◇ 包装

本產品包裝包含下列物件，若有缺件，請向您購買之商店或經銷商聯絡，如有任何疑問歡迎來電。

1. 26吋液晶寬螢幕顯示器
2. 電源線
3. 訊號線
4. 音源線 * 音源線為選配
5. DVI線 DVI線為選配
6. 使用手册
7. HDMI 線 *HDMI 線為選配

◇ 硬體安裝

請小心對待您的液晶螢幕，它是非常精緻的產品。在安裝前請務必先將液晶螢幕及電腦的電源關閉，以免發生危險。請依照指示一步一步地安裝。

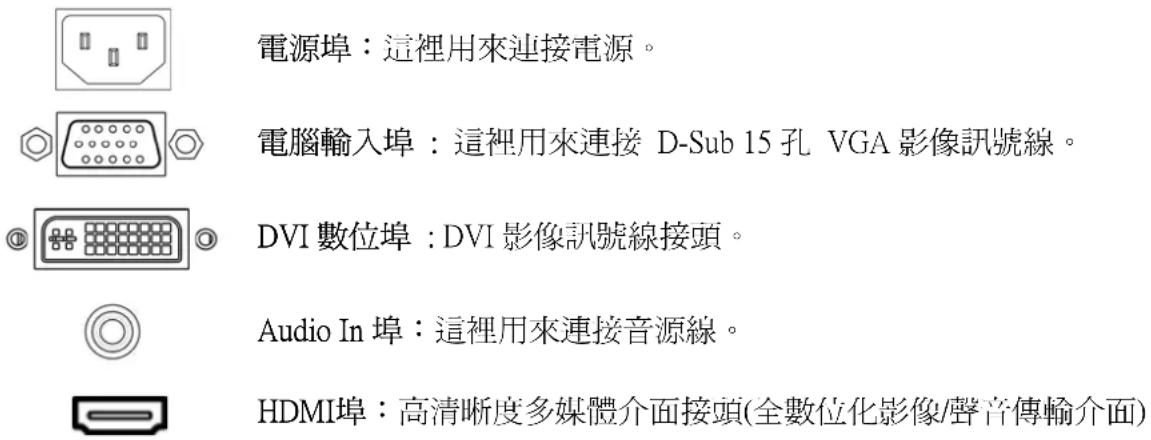

輸入

電源埠：這裡用來連接電源。 電腦輸入埠：這裡用來連接 D-Sub 15 孔 VGA 影像訊號線。 DVI 數位埠：DVI 影像訊號線接頭。 Audio In 埠：這裡用來連接音源線。 HDMI埠：高清晰度多媒體介面接頭(全數位化影像/聲音傳輸介面)

*注意: DVI、HDMI 和 Audio 功能為選配功能。

◇ 控制按鍵介紹

本產品有 5 控制按鍵，包括"Auto Adjust"，"OSD menu"，"Power"，"Adjust <->"，"Adjust <+>"。各控制按鍵之功能請詳見下列敘述：

自動調整 (功能)--

A 功能選項按鍵：於 OSD 中為向上選擇功能按鍵。

熱鍵：按此按鍵則本螢幕會自動調整設定。

Menu (功能)--

M 功能選項按鍵：於 OSD 中為向下選擇功能按鍵。

熱鍵：按此按鍵則會立即顯現 OSD 功能目錄。

Power: 電源開關。當電源開啓時，指示燈的顯示為藍色，待命狀態為閃爍。

- Adjust <->: OSD 功能口錄下為減少調整選項。

+ Adjust <+>: OSD 功能目錄下為增加調整選項。切換 DVI 與 RGB 信號.

◇ OSD 視控模式

按下 OSD 鍵進入功能目錄，並按下 -/+ 控制鍵以調整設定。

BRIGHTNESS	調整螢幕的亮度
CONTRAST	調整螢幕明暗的對比
PHASE	調整像素頻率的相位
CLOCK	調整像素的頻率
H-POSITION	調整螢幕左右的位置
V-POSITION	調整螢幕上下的位置
RESET	恢復出廠預設值
COLOR TEMPERATURE	調整色溫
RED	調整紅色色溫
GREEN	調整綠色色溫
BLUE	調整藍色色溫
LANGUAGE	語言支援
MISCELLANEOUS	其他
EXIT OSD	儲存設定及離開

Miscellaneous (其他)

RETURN	返回主選項
OSD H-POSITION	調整螢幕左右的位置
OSD V-POSITION	調整螢幕上下的位置
OSD DURATION	調整 OSD 延遲時間
AUTO COLOR	自動調整螢幕顏色
VOLUME	增加或減少音量
SOURCE	調整 Video 輸入源: VGA、HDMI 或 DVI

注意: *Source 爲選配功能

◇ 簡易故障排除

確定您的螢幕以妥善安裝，如有下列問題：

- 沒有螢幕畫面?

檢查：1. 是否已進入省電模式，按下任何一鍵或移動滑鼠來離開省電模式。

1. 訊號接頭是否接妥，如有訊號針腳針頭斷裂，請聯絡經銷商。

- 影像看起來太暗或太亮？

檢查：進入 OSD 功能模式調整亮度。

- 你該何時做調整？

檢查：當解析度頻率變更時。

- 文字看不清楚?

檢查：是否設定為支援的顯示模式。

◇ 支援顯示模式

Display Mode
Resolution Vertical Frequency (Hz) Horizontal Frequency (KHz)
640x350 70.08 31.46
640x480 59.94 31.5
720x400 70.08 31.46
800x600 56.25 35.2
800x600 60.32 37.9
1024x768 60 48.4
1280x1024 60 63.98
1280x800 60 49.72
1440x900 59.88 55.93
1680x1050 59.95 65.29
1600x1200 60 75
1920x1200 59.95 74.03
訊號輸入 VGA	DVI*HDMI*	VGA類比裝置支援RGB支援TMDS的數字訊號高清晰度多媒體介面接頭(全數位化影像/聲音傳輸介面)*
相容性PC最高支援1920X1200@60Hz
連接線 VGA	DVI*音源線電源線HDMI線*	D-sub 15針DVI-D*立體聲音源A/C輸入接頭HDMI*
電源電壓	耗電省電模式	內建交流變壓器:100-240 VAC,50/60 Hz作業中<100瓦(最大值)待命<2瓦
內建揚聲器 揚聲器 x 2*
使用介面LED指示燈 作業中 - 藍色		待命 - 閃爍
作業環境溫度	濕度	5°C~40°C20%~80% R.H.
尺寸 606mm(W)x492mm(H)x270mm(D)
重量	8	9
DDC DDC2B
電源管理程式 VESA DPMS
安規認證 UL/CUL,FCC,CE

简体中文

◇ 注意事项

• 所有使用手册中之信息，将不定时更新并不予通知。
• 请详读此使用手册，以确保安全使用本产品。

◇ 安全事项

• 请勿放置任何潮湿物品于屏幕或电源上。
• 在插入电源线前，请先确保本产品电源为关闭状态。
• 请确认电源线与所有线材、讯号接头皆已接妥。
• 请勿尝试自行拆卸本产品，您可能因而触电受伤，如有需要，您可向所购买的经销商查询，或与我们连络。

◇ 警示

• 请勿将本产品直接曝晒于阳光下，或高温热源处。
• 切勿让液体溅洒到屏幕上。
• 请勿将液晶屏幕靠近有磁场的电器用品。
• 请勿使用有害的化学清洁剂或强力清洁剂来清洁屏幕。请用软质刷毛和温和的清洁剂。
• 不可在液晶屏幕上堆放杂物，放置于不良通风处可能导致机器高温。
• 请勿直接用手指触碰屏幕表面，皮肤所含的油脂是相当不易被清除的。

◇ 包装

本产品包装包含下列对象，若有缺件，请向您购买之商店或经销商联络，如有任何疑问欢迎来电。

1. 26吋液晶宽屏幕显示器
2. 电源线
3. 讯号线
4. 音源线 * 音源线为选配
5. DVI线 *DVI线为选配
6. 使用手册
7. HDMI 线 * HDMI 线为选配

◇ 硬件安装

请小心对待您的液晶屏幕，它是非常精致的产品。在安装前请务必先将液晶屏幕及计算机的电源关闭，以免发生危险。请依照指示一步一步地安装。

输入

电源埠：这里用来连接电源。

计算机输入端口：这里用来连接 D-Sub 15 孔 VGA 影像讯号线。

DVI 数位端口 : DVI 影像讯号线接头。

*注意: DVI、HDMI 和 Audio 功能为选配功能。

◇ 控制按键介绍

本产品有 5 控制按键，包括"Auto Adjust"，"OSD menu"，"Power"，"Adjust <->"，"Adjust <+>"。各控制按键之功能请详见下列叙述：

自动调整 (功能)--

A 功能选项按键：于 OSD 中为向上选择功能按键。

热键：按此按键则木屏幕会自动调整设定。。

Menu (功能)--

M 功能选项按键：于 OSD 中为向下选择功能按键。

热键：按此按键则会立即显现 OSD 功能目录。

Power: 电源开关。当电源开启时，指示灯的显示为蓝色，待命状态为闪烁。

- Adjust <->: OSD 功能口录下为减少调整选项。

+ Adjust <+>: OSD 功能目录下为增加调整选项。切换 DVI 与 RGB 信号.

◇ OSD 视控模式

按下 OSD 键进入功能目录，并按下 -/+ 控制键以调整设定。

BRIGHTNESS	调整屏幕的亮度
CONTRAST	调整屏幕明暗的对比
PHASE	调整像素频率的相位
CLOCK	调整像素的频率
H-POSITION	调整屏幕左右的位置
V-POSITION	调整屏幕上下的位置
RESET	恢复出厂默认值
COLOR TEMPERATURE	调整色温
RED	调整红色色温
GREEN	调整绿色色温
BLUE	调整蓝色色温
LANGUAGE	语言支持
MISCELLANEOUS	其他
EXIT OSD	储存设定及离开

Miscellaneous (其他)

RETURN	返回主选项
OSD H-POSITION	调整屏幕左右的位置
OSD V-POSITION	调整屏幕上下的位置
OSD DURATION	调整 OSD 延迟时间
AUTO COLOR	自动调整屏幕颜色
VOLUME	增加或减少音量
SOURCE	调整 Video 输入源: VGA、HDMI 或 DVI

注意: *Source 为选配。

◇ 简易故障排除

确定您的屏幕以妥善安装，如有下列问题：

- 没有屏幕画面?

检查：1. 是否已进入省电模式，按下任何一键或移动鼠标来离开省电模式。

1. 讯号接头是否接妥，如有讯号针脚针头断裂，请联络经销商。

- 影像看起来太暗或太亮？

检查：进入 OSD 功能模式调整亮度。

- 你该何时做调整？

检查：当分辨率频率变更时。

- 文字看不清楚?

检查：是否设定为支持的显示模式。

◇ 支持显示模式

注意: *DVI、扬声器和HDMI为选配功能。

Display Mode
Resolution Vertical Frequency (Hz) Horizontal Frequency (KHz)
640x350 70.08 31.46
640x480 59.94 31.5
720x400 70.08 31.46
800x600 56.25 35.2
800x600 60.32 37.9
1024x768 60 48.4
1280x1024 60 63.98
1280x800 60 49.72
1440x900 59.88 55.93
1680x1050 59.95 65.29
1600x1200 60 75
1920x1200 59.95 74.03
讯号输入 VGA	DVI*HDMI*	VGA 模拟装置支持 RGB支持 TMDS 的数字讯号高清晰度多媒体介面接头(全数码化影像/声音传输介面)*
兼容性 PC 最高支持 1920X1200@60Hz
连接线 VGA	DVI*音源线电源线HDMI 线*	D-sub 15 針DVI-D*立体声音源A/C 输入接头HDMI*
电源 电压	耗电省电模式	内建交流变压器: 100-240 VAC, 50/60 Hz作业中<100 瓦 (最大值)待命 <2 瓦
内建扬声器 扬声器 x 2
使用接口 LED 指示灯 作业中 - 蓝色		待命 - 闪烁
作业环境 温度	湿度	5°C~40°C20%~80% R.H.
尺寸 606mm(W) x 492mm(H) x 270mm(D)
重量	8	9
DDC DDC2B
电源管理程序 VESA DPMS
安规认证 UL/CUL, FCC, CE
