L2645WDH - Monitor DGM - Manual de uso y guía de instrucciones gratis

Marca	DGM
Modelo	L2645WDH
Tipo de producto	Monitor LCD 26" TFT
Tamaño de pantalla	26 pulgadas (diagonal)
Resolución nativa	1920 x 1200 píxeles
Frecuencia vertical	Hasta 60 Hz
Conectores de entrada	VGA (D-Sub 15 pines), DVI-D*, HDMI*
Audio	Entrada de audio Jack 3.5 mm, altavoces integrados (opcionales)
Alimentación	100-240 VCA, 50/60 Hz (integrada)
Consumo eléctrico	Activo < 100 W, En espera < 2 W
Dimensiones (An x Al x Pr)	606 mm x 492 mm x 270 mm
Peso neto	8,9 kg
Temperatura de funcionamiento	5 °C a 40 °C
Humedad de funcionamiento	20% a 80% (sin condensación)
Funciones OSD	Brillo, contraste, fase, reloj, posición, temperatura de color, volumen, fuente, restablecimiento, etc.
Mantenimiento y limpieza	Use un paño seco y suave. No use disolventes.
Seguridad	No abrir el monitor, evitar líquidos, no exponer al calor.
Reparabilidad	Acudir a un distribuidor o centro de servicio autorizado.
Certificaciones	UL/cUL, FCC, CE
Compatibilidad con PC	Hasta 1920x1200@60Hz

Preguntas frecuentes - L2645WDH DGM

¿Cómo ajustar el brillo y el contraste?

Presione el botón Menú para abrir el OSD, luego use las teclas + y - para navegar a las opciones BRIGHTNESS y CONTRAST. Ajuste con las teclas + y -.

¿Cómo limpiar la pantalla del monitor?

Use un paño seco y suave. Nunca use disolventes como alcohol, diluyente o benceno. Evite tocar la pantalla con los dedos.

¿Qué hacer si la pantalla queda negra?

Verifique que el monitor esté encendido (luz azul). Asegúrese de que el cable de alimentación y el cable de video estén correctamente conectados. Si la luz parpadea, el monitor está en modo de ahorro de energía: mueva el ratón o presione una tecla.

¿Qué cables se incluyen en el embalaje?

El embalaje contiene: cable de alimentación, cable VGA, cable de audio (opcional), cable DVI (opcional), cable HDMI (opcional) y el manual de usuario.

¿Cómo cambiar la fuente de entrada (VGA, DVI, HDMI)?

En el menú OSD, navegue hasta SOURCE y seleccione la entrada deseada (VGA, DVI o HDMI). Tenga en cuenta que DVI y HDMI son opcionales.

¿Cómo ajustar la posición de la imagen?

En el OSD, use H-POSITION para el desplazamiento horizontal y V-POSITION para el desplazamiento vertical. Ajuste con las teclas + y -.

El sonido no funciona, ¿qué hacer?

Verifique que el cable de audio esté conectado entre la PC y el monitor. En el OSD, ajuste el VOLUME. Tenga en cuenta que los altavoces son opcionales.

¿Cómo restablecer la configuración de fábrica?

En el menú OSD, seleccione RESET y confirme. Todos los ajustes volverán a los valores predeterminados.

¿Cómo cambiar el idioma del menú OSD?

Presione el botón Menú, vaya a LANGUAGE y elija el idioma deseado entre las opciones disponibles.

¿El monitor se calienta normalmente?

Un cierto calor es normal. Asegúrese de que los orificios de ventilación no estén obstruidos. No coloque objetos sobre el monitor.

MANUAL DE USUARIO L2645WDH DGM

◇ Noticia....29
◇ Informacion de Seguridad....29
◇ Precaucion....29
◇ Contenidos del Paquete....29
◇ Instalacion de Hardware ....30 Entrada ....30
◇ Botones de control....30
◇ Menu de Modo de OSD (Exhibicion sobre la Pantalla)....31
◇ Solucion de Problemas....32
◇ Tiempo apoyado ....32
◇ Especificación....33

Italiano....34

• Toda información del presente manual puede cambiarse por tiempo a tiempo sin pre aviso.
• Para asegurar la seguridad de operación del producto, por favor leer el siguiente menú con cuidado antes usar el producto.

◇ Información de Seguridad

• Que no se colocar cosa mojada sobre el monitor o el cordón de corriente.
• Hace seguro que está apagado el monitor antes de enchufar el cordón de corriente al enchufe.
• Revise el cordón de corriente y otros cordones si están seguro y correctamente conectado.
• Que no se intentar de abrir el monitor, Ud. podría ser dañado por choque eléctrico. Para servicio, llame al lugar de compra.

◇ Precaución

• Que no se exponer el monitor directamente a la luz de sol o calor.
• Que no se verter líquido sobre el monitor.
• Que no se usar su monitor cuando los productos magnéticos o electrónicos cercanos están operando.
• Quse no se usar químicos severos o fuerte solventes de limpieza para limpiar la pantalla del monitor. Limpiarlo con trapo limpio y suave aplicado con solución apacible.
• Que no se colocar cualquier cosa sobre el monitor. Mala ventilación se elevaría la temperatura del monitor.
• Que no se tocar con sus dedos a la Pantalla de CD directamente. La huella digital contiene aceite y podría ser difícil de limpiarse.

◇ Contenidos del Paquete

Nuestro monitor de LCD debe contener con los siguientes artículos. Hace seguro que Ud. tiene todos completos, sino comunique con su proveedor o la tienda donde Ud. hace la compra. Por favor siente libre de comunicar con nosotros

1. 26" TFT Monitor de LCD
2. Cordón eléctrico
3. Cable de VGA
4. Cable del Audio * Es opcional la función del audio.
5. Cable de DVI * El cable de DVI es optional.
6. Manual del Usuario
7. Cable de HDMI * El cable de HDMI es optional.

◇ Instalación de Hardware

Cuidado con su monitor de LCD, es muy exquisito pero fácil de romperse. Apagar el corriente de LCD y de PC antes de colocarlo. Sigue nuestra instalación paso por paso.

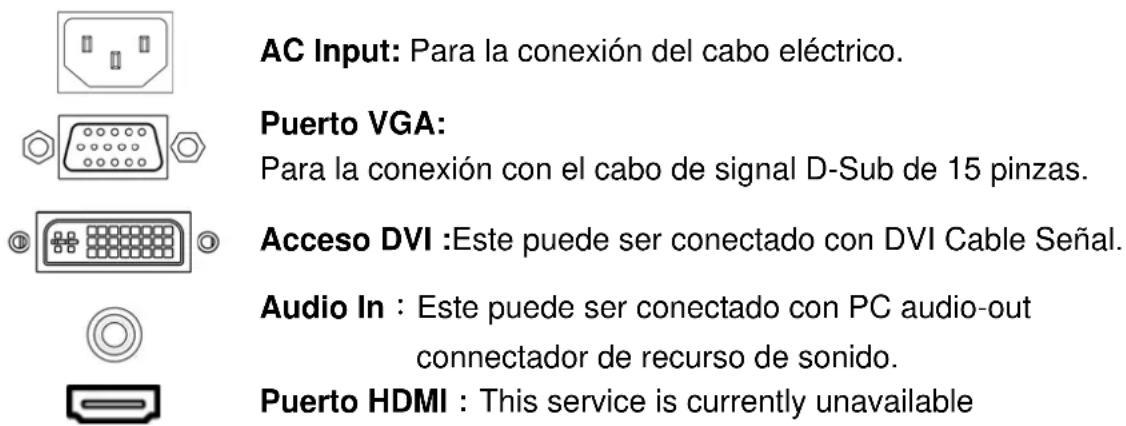

Entrada

AC Input: Para la conexión del cabo eléctrico. Puerto VGA: Para la conexión con el cabo de signal D-Sub de 15 pinzas. Acceso DVI :Este puede ser conectado con DVI Cable Señal. Audio In : Este puede ser conectado con PC audio-out connectador de recurso de sonido. Puerto HDMI : This service is currently unavailable

*ATENCION: Funciones de DVI, HDMI y Audio son de características opcionales.

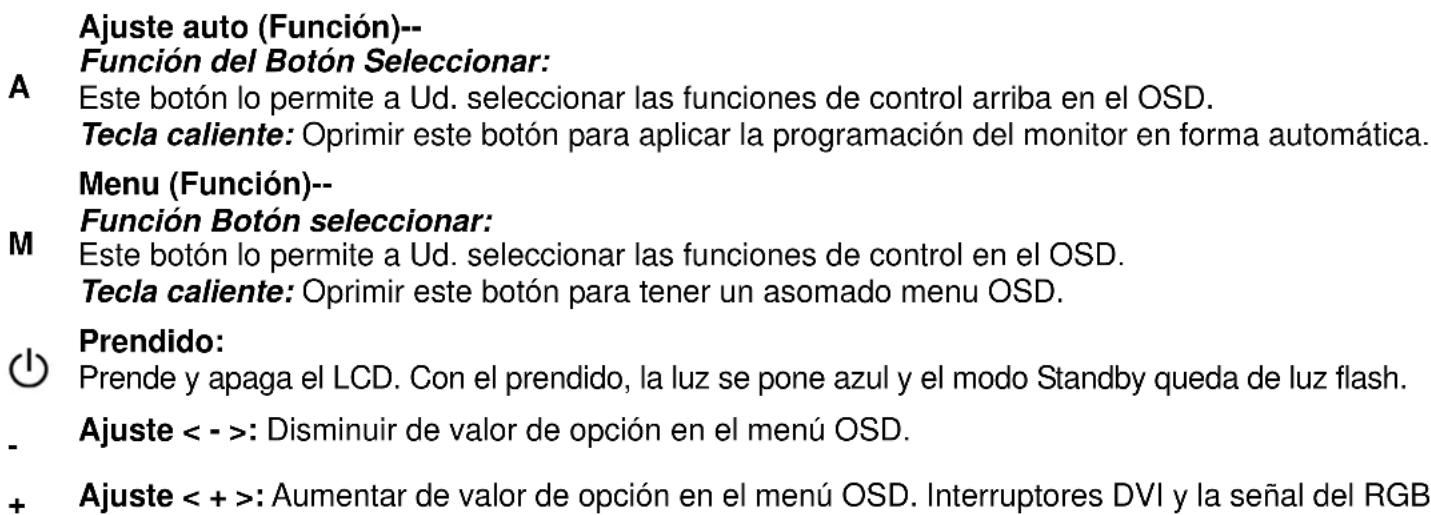

◇ Botones de control

Hay 5 teclas para que el usuario instale el monitor, incluyendo "Ajuste Auto", "Menú OSD ", "Energía Eléctrica", "Ajuste <->", "Ajuste <+)". Las siguientes descripciones forman la introducción a estas teclas.

Ajuste auto (Función)-- Función del Botón Seleccionar: A Este botón lo permite a Ud. seleccionar las funciones de control arriba en el OSD. Tecla caliente: Oprimir este botón para aplicar la programación del monitor en forma automática. Menu (Función)-- Función Botón seleccionar: M Este botón lo permite a Ud. seleccionar las funciones de control en el OSD. Tecla caliente: Oprimir este botón para tener un asomado menu OSD. Prendido: (1) Prende y apaga el LCD. Con el prendido, la luz se pone azul y el modo Standby queda de luz flash. - Ajuste < - >: Disminuir de valor de opción en el menú OSD. + Ajuste < + >: Aumentar de valor de opción en el menú OSD. Interruptores DVI y la señal del RGB

◇ Menú de Modo de OSD (Exhibición sobre la Pantalla)

Oprimir el botón OSD para tener acceso al menu y oprimir el botón Aumento/Disminución para ajustes.

BRIGHTNESS	Modificar la iluminosidad de la exhibición
CONTRAST	Modificar la diferencia entre la luz y la área oscura
PHASE	La fase del reloj del punto se ajusta.
CLOCK	El cociente de dividir la frecuencia del reloj del punto se ajusta.
H-POSITION	Modificar la posición horizontal de la exhibición
V-POSITION	Modificar la posición vertical de la exhibición
RESET	Hacer volver la organización por defecto
COLOR TEMPERATURE	Modificar el color de temperatura
RED	Modificar el color rojo de temperatura
GREEN	Modificar el color verde de temperatura
BLUE	Modificar el color azul de temperatura
LANGUAGE	Seleccionar la exhibición de lenguajes del menú de OSD.
MISCELLANEOUS	El “No” se llevaría a Ud. a salir del menú. El “Yes” llevaría a Ud. al submenú del menú de miscelaneos
EXIT OSD	Reservar y salir

MISCELANEOS

RETURN	Volver al menú principal
OSD H-POSITION	Modificar la posición horizontal de OSD
OSD V-POSITION	Modificar la posición vertical de OSD
OSD DURATION	Modificar la regulación del menú de OSD
AUTO COLOR	Modificar el color automaticamente
VOLUME	Aumentar o bajar el volumen de sonido
SOURCE	Seleccionar input fuente Video:VGA.HDMI o DVI

Aviso: * Fuente es una característica opcional.

◇ Solución de Problemas

Hace seguro que su monitor está bien instalado, si Ud. ha encontrado cualquier problemas del uso sobre este producto.

Que no hay dibujo sobre la pantalla.

Revise:

1. Modo de reservación de energía. Apretar cualquier tecla y mover el ratón para desactivar el modo.
2. Las pines del conectador de cable señal. Si tuviera pines doblados o perdidos, consultar el lugar de compra.

Característica de mira muy oscuro o muy brillante

Revise: Usando el Menú de OSD para modificar la iluminosidad.

¿Para cuándo su monitor debe ser modificado?

Revise: Si fuera cambiado la frecuencia de resolución.

. El Texto aparece sobre la pantalla no está claro.

Revise: Hace seguro que la resolución o el alcance de refrescar corresponder al Modo de Exhibición.

◇ Tiempo apoyado

Modo de Exhibición
Resolución	Frecuencia Vertical (Hz)	Frecuencia Horizontal(KHz)
640x350	70.08
640x480	59.94
720x400	70.08
800x600	56.25
800x600	60.32
1024x768	60
1280x1024	60
1280x800	60
1440x900	59.88
1680x1050	59.95
1600x1200	60
1920x1200	59.95

◇ Especificación

Signos input	VGA	VGA compatible análogo RGB
	DVI*	Compuesto sync apoyado
	HDMI *	DDWG para Interface Visual Digital Single Link TMDS (DVI)Interfaz de alta definición de las multimedias*
Compatibilidad	PC	Hasta 1920×1200@60Hz (No-entreface)
Conector	VGA	D-sub 15-pinzas
	DVI*	DVI-D*
	Audio*	Jaque de Fono Stereo
	Energía eléctrica	Input A/C
	HDMI *	HDMI*
Energía eléctrica	Voltage	Incorporada fuente universal de energía eléctrica:100-240 VAC, 50/60 Hz
	Consumo	Activo < 100 Watt Máx.
	Modo de economía deenergía eléctrica	Standby < 2 Watt
Altavoz Interno		Altavoz × 2 *
Entreface Usuario	Indicador LED	Activo - AzulStandby - Flash
Condición de operación	Temperatura	Operación: 5°C a 40°C
	Humedad	20% ~ 80% R.H.
Dimensiones	Físicas 606mm(W) x 492mm(H) x 270mm(D)
Peso neto		8.9 Kg
DDC		DDC2B
Administración de energíaeléctrica		VESA DPMS
Reglamento (Certificaciones)	UL/CUL, FCC, CE

Aviso: * DVI, HDMI y Altavoz son elementos opcionales.
