Marke	DGM
Modell	L2645WDH
Produkttyp	LCD-Monitor 26" TFT
Bildschirmgröße	26 Zoll (diagonal)
Native Auflösung	1920 x 1200 Pixel
Vertikalfrequenz	Bis zu 60 Hz
Eingangsanschlüsse	VGA (D-Sub 15-polig), DVI-D*, HDMI*
Audio	Audioeingang 3,5 mm Klinke, integrierte Lautsprecher (optional)
Stromversorgung	100-240 V~, 50/60 Hz (integriert)
Stromverbrauch	Betrieb < 100 W, Standby < 2 W
Abmessungen (B x H x T)	606 mm x 492 mm x 270 mm
Nettogewicht	8,9 kg
Betriebstemperatur	5 °C bis 40 °C
Betriebsfeuchtigkeit	20% bis 80% (nicht kondensierend)
OSD-Funktionen	Helligkeit, Kontrast, Phase, Takt, Position, Farbtemperatur, Lautstärke, Quelle, Reset, usw.
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Monitor nicht öffnen, Flüssigkeiten vermeiden, nicht Hitze aussetzen.
Reparierbarkeit	Wenden Sie sich an einen Händler oder autorisierten Service.
Zertifizierungen	UL/CUL, FCC, CE
PC-Kompatibilität	Bis zu 1920x1200@60Hz

Häufig gestellte Fragen - L2645WDH DGM

Wie stelle ich Helligkeit und Kontrast ein?

Drücken Sie die Menü-Taste, um das OSD zu öffnen, und navigieren Sie dann mit den Tasten + und - zu den Optionen BRIGHTNESS und CONTRAST. Stellen Sie mit den Tasten + und - ein.

Wie reinige ich den Monitorbildschirm?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals Lösungsmittel wie Alkohol, Verdünner oder Benzin. Vermeiden Sie es, den Bildschirm mit den Fingern zu berühren.

Was tun, wenn der Bildschirm schwarz bleibt?

Überprüfen Sie, ob der Monitor eingeschaltet ist (blaue LED). Stellen Sie sicher, dass das Netzkabel und das Videokabel richtig angeschlossen sind. Wenn die LED blinkt, befindet sich der Monitor im Energiesparmodus: Bewegen Sie die Maus oder drücken Sie eine Taste.

Welche Kabel sind im Lieferumfang enthalten?

Die Verpackung enthält: Netzkabel, VGA-Kabel, Audiokabel (optional), DVI-Kabel (optional), HDMI-Kabel (optional) und das Benutzerhandbuch.

Wie ändere ich die Eingangsquelle (VGA, DVI, HDMI)?

Navigieren Sie im OSD-Menü zu SOURCE und wählen Sie die gewünschte Eingabe (VGA, DVI oder HDMI). Beachten Sie, dass DVI und HDMI optional sind.

Wie stelle ich die Bildposition ein?

Verwenden Sie im OSD H-POSITION für die horizontale Verschiebung und V-POSITION für die vertikale Verschiebung. Stellen Sie mit den Tasten + und - ein.

Der Ton funktioniert nicht, was tun?

Überprüfen Sie, ob das Audiokabel zwischen PC und Monitor angeschlossen ist. Stellen Sie im OSD die VOLUME ein. Beachten Sie, dass die Lautsprecher optional sind.

Wie setze ich die Werkseinstellungen zurück?

Wählen Sie im OSD-Menü RESET und bestätigen Sie. Alle Einstellungen werden auf die Standardwerte zurückgesetzt.

Wie ändere ich die Sprache des OSD-Menüs?

Drücken Sie die Menü-Taste, gehen Sie zu LANGUAGE und wählen Sie die gewünschte Sprache aus den verfügbaren Optionen.

Wird der Monitor normalerweise heiß?

Eine gewisse Wärme ist normal. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind. Legen Sie keine Gegenstände auf den Monitor.

BEDIENUNGSANLEITUNG L2645WDH DGM

◇ Hinweise ....24
◇ Sicherheitsvorkehrungen ....24
Zu beachten....24
◇ Verpackungsinhalt....24
◇ Hardware-Installation....25 Eingangsanschluss....25
◇ Befehlstasten 25
◇ OSD-Menu-Modus (Anzeige auf dem Bildschirm) 26
◇ Fehlersuche ....27
◇ Unterstütztes Timing ....27
◇ Spezifikationen....28

Espanol 29

• Eine jederzeitige Änderung aller Informationen in diesem Benutzerhandbuch ohne Vorbenachrichtigung ist vorbehalten.
• Für einen sicheren Betrieb dieses Gerätes lesen Sie die folgende Anleitung bitte sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

◇ Sicherheitsvorkehrungen

• Keine feuchten oder nassen Gegenstände auf den Monitor oder auf das Stromkabel stellen.
• Vor dem Anschließen des Steckers an eine Netzsteckdose stellen Sie sicher, dass der Monitor ausgeschaltet ist.
• Stellen Sie sicher, dass das Stromkabel und die anderen Kabel gut, fest und richtig angeschlossen sind.
• Versuchen Sie nicht, das Monitorgehäuse zu öffnen, da Sie sich so einem Risiko eines elektrischen Schlages und somit einer Verletzungsgefahr aussetzen. Für Reparaturen und Wartungen wenen Sie sich bitte an die Verkaufsstelle.

Zu beachten

• Den Monitor jederzeit vor direkter Sonneneinstrahlung oder Hitze schützen.
• Keine Flüssigkeiten über dem Monitor verschütten.
• Den Monitor nicht in der Nähe von Magneten oder elektrischen Geräten, wenn diese in Betrieb sind, benutzen.
• Zum Reinigen des Monitorbildschirmes verwenden Sie keine scharfen Chemikalien oder starke Reinigungsmittel. Wischen Sie den Bildschirm mit einem sauberen und trockenen Tuch, welches leicht mit einem milden Reinigungsmittel benetzt ist, sauber.
• Keine Gegenstände auf den Monitor stellen. Eine schlechte Belüftung führt zu einer Überhitzung im Monitor.
• Den LCD-Bildschirm nicht direkt mit den Fingern berühren. Fingerabdrücke und Hautfett lassen sich nur schwer entfernen.

◇ Verpackungsinhalt

Im Lieferumfang dieses LCD-Monitors müssen die folgenden Artikel vorhanden sein. Stellen Sie sicher, dass dieser Verpackungsinhalt vollständig ist. Wenn nicht, wenden Sie sich umgehend an Ihren Händler oder an das Geschäft, von dem Sie dieses Produkt gekauft haben. Sie können auch mit uns Kontakt aufnehmen.

1. 26-Zoll-LCD-Monitor mit TFT
2. Netzkabel
3. VGA-Kabel
4. Audiokabel * Die Audiofunktion ist optional.
5. DVI-Kabel * Die DVI- Kabel ist optional.
6. Benutzerhandbuch
7. HDMI -Kabel * Die HDMI- Kabel ist optional.

◇ Hardware-Installation

Seien Sie vorsichtig beim Umgang mit diesem LCD-Monitor. Trotz seinem einzigarten Design kann er aber auch leicht beschädigt werden. Schalten Sie die Stromzufuhr zum LCD-Bildschirm und zum PC aus, bevor Sie das Gerät aufstellen. Befolgen Sie den Installationsvorgang Schritt für Schritt.

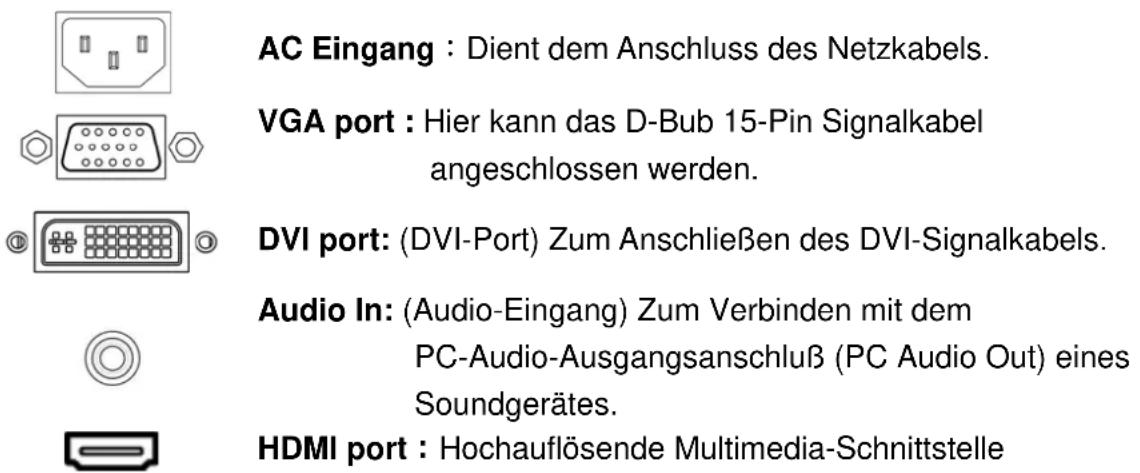

Eingangsanschluß

AC Eingang : Dient dem Anschluss des Netzkabels. VGA port : Hier kann das D-Bub 15-Pin Signalkabel angeschlossen werden. DVI port: (DVI-Port) Zum Anschließen des DVI-Signalkabels. Audio In: (Audio-Eingang) Zum Verbinden mit dem PC-Audio-Ausgangsanschluß (PC Audio Out) eines Soundgerätes. HDMI port : Hochauflösende Multimedia-Schnittstelle

*HINWEIS: Die DVI-, HDMI und Audiofunktionen sind optionale Merkmale.

◇ Befehlstasten

Es gibt 5 Tasten die der Benutzer zum Einszellen des Monitors benutzen kann, inklusive "Auto Einstellen", "OSD-Menü", "Netz", "Regeln <->", "Regeln <+)". Die folgende Beschreibung stellt diese Tasten vor.

Auto Einstellen (Funktion)

A Funktionsauswahltaste: Diese Taste dient der Wahl von Kontrollfunktionen oben im OSD.

Hotkey: Drücken Sie diese Taste, um die Monitoreinstellung automatisch zu aktivieren.

Menü (Funktion)

M Funktionsauswahltaste: Diese Taste dient der Wahl von Kontrollfunktionen unten im OSD

Hotkey: Drücken Sie diese Taste, um das Pop-up OSD-Menü aufzurufen..

Netz: Schaltet die LCD Netzversorgung ein und aus. Wenn eingeschaltet, leuchtet das Licht blqu, Standby wird blitz angezeigt.

- Regeln < - >: Verringert die Optionswerte des OSD-Menüs.

+ Regeln < + >: Erhöht die Optionswerte des OSD-Menüs. Schalter DVI und das RGB Signal

◇ OSD-Menü-Modus (Anzeige auf dem Bildschirm)

Drücken Sie die OSD-Taste. Um auf das Menü zuzugreifen, und drücken Sie die Erhöhen / Verringern Taste zum Einstellen.

BRIGHTNESS	(Helligkeit) Zum Einstellen der Helligkeit auf dem Bildschirm.
CONTRAST	Reguliert die Differenz zwischen helle und dunkele Fläche.
PHASE	Die Phase des Punkttaktgebers wird justiert.
CLOCK	Das Verhältnis des Teilens der Frequenz des Punkttaktgebers wird justiert.
H-POSITION	(Horiz. Position) Zum Einstellen der horizontalen Positionen der Anzeige auf dem Bildschirm.
V-POSITION	(Vertik. Position) Zum Einstellen der vertikalen Positionen der Anzeige auf dem Bildschirm.
RESET	(Rücksetzen) Zum Wiederabrufen der Standardeinstellungen.
COLOR TEMPERATURE	(Farbtemperatur) Zum Einstellen der Farbtemperatur.
RED	(Rot) Zum Einstellen der roten Farbtemperatur.
GREEN	(Grün) Zum Einstellen der grünen Farbtemperatur.
BLUE	(Blau) Zum Einstellen der blauen Farbtemperatur.
LANGUAGE	(Sprache) Zum Auswählen der Sprache, in der das OSD-Menü angezeigt werden soll.
MISCELLANEOUS	(Verschiedenes) Mit “Nein” gelangen Sie zum Menü zum Verlassen. Mit “Ja” gelangen Sie zu den Untermenüs im Miscellaneous-Menü (Verschiedenes).
EXIT OSD	(Verlassen) Zum Speichern und Verlassen.

MISCELLANEOUS (VERSCHI EDENES)

RETURN	(Zurück) Zum Zurückkehren zum Hauptmenü.
OSD H-POSITION	(Horiz. Position des OSD) Zum horizontalen Verschieben des OSD-Menüs auf dem Bildschirm.
OSD V-POSITION	(Vertik. Position des OSD) Zum vertikalen Verschieben des OSD-Menüs auf dem Bildschirm.
OSD DURATION	(OSD-Dauer) Zum Einstellen, wie lange das OSD-Menü auf dem Bildschirm angezeigt werden soll.
AUTO COLOR	(Autom. Farbauswahl) Zum automatischen Einstellen der Farbe.
VOLUME	(Autom. Farbauswahl) Zum automatischen Einstellen der Farbe.
SOURCE	Wahl der Eingangsvideoquelle: VGA.HDMI oder DVI

Notice: * Source en option.

◇ Fehlersuche

Falls Schwierigkeiten auftreten, stellen Sie wie nachstehend beschrieben sicher, dass der Monitor richtig installiert wurde.

Der Bildschirm bleibt leer.

Nachprüfen:

1. Energiesparmodus. Zum Deaktivieren dieses Modus drücken Sie auf eine beliebige Taste oder bewegen Sie die Maus.
2. Anschlußpins des Steckers des Signalkabels. Falls Pins verbogen sind oder fehlen, wenden Sie sich an die Verkaufsstelle.

• Die Zeichen erscheinen zu dunkel oder zu hell

Nachprüfen: Die Helligkeit im OSD-Menü einstellen.

Wann muss der Monitor eingestellt werden?

Nachprüfen: Die Auflösung oder die Frequenz abändern.

. Der Text erscheint unklar auf dem Bildschirm.

Nachprüfen: Sicherstellen, dass die Auflösung oder Aktualisierungsrate mit dem Anzeigemodus übereinstimmen.

Unterstütztes Timing

Hinweis: * DVI, HDMI und Lautsprecher sind optional.

Anzeigemodus
Auflösung Vertikalfrequenz (Hz) Horizontalfrequenz (kHz)
640x350	70.08	31.46
640x480	59.94	31.5
720x400	70.08	31.46
800x600	56.25	35.2
800x600	60.32	37.9
1024x768	60
1280x1024	60
1280x800	60	49.72
1440x900	59.88	55.93
1680x1050	59.95
1600x1200	60
1920x1200	59.95
Eingangssignale	VGA	VGA kompatibles analog RGBComposite Sync unterstütztDDWG konformes Single Link TMDS Digital VisualInterface (DVI)Hochauflösende Multimedia-Schnittstelle*
	DVI*
	HDMI *
Kompatibilität	PC Bis zu 1920X1200@60Hz (zeilensprungfrei)
Anschlüsse	VGA	D-Sub 15-Pin
	DVI*	DVI-D*
	Audio*	Stereobuchse
	Power	A/C Eingang
	HDMI *	HDMI*
Netz	Spannung	Integrierter Universal-Netzversorgung:100-240 VAC,50/60 Hz
	Verbrauch	Aktiv < 100 Watt Max.
	Energiesparmodus	Standby < 2 Watt
Integrierte Lautsprecher		Lautsprecher x2 *
Benutzeroberfläche	LED-Anzeige Aktiv	- BlauStandby - Flash
Betriebsbedingungen	Temperatur	Betrieb: 5 to 40°C °C
	Luftfeuchtigkeit	20% ~ 80% R.H.
Abmessungen	606mm(W) x 492mm(H) x 270mm(D)
Nettogewicht		8.9 Kg
DDC		DDC2B
Energieverwaltung		VESA DPMS
Zertifizierungen	UL/CUL, FCC, CE
