技术规格	4K视频分辨率，120°视野，4倍数字变焦，USB 3.0连接，兼容主流视频会议软件。
使用说明	非常适合在线会议、网络研讨会和远程演示。通过简单的USB连接，易于安装和使用。
维护与修理	定期用柔软的布清洁镜头。检查固件更新以提升性能。
安全性	不存储个人数据。确保在视频会议时使用安全的网络。
一般信息	兼容Windows、macOS和Linux。体积小巧，便于携带。提供2年保修。

常见问题 - CAM130 AVer

如何安装AVer CAM130？

要安装AVer CAM130，请将USB线连接到您的电脑和摄像头。确保您的电脑已安装视频会议软件。摄像头通常会自动识别。

为什么我的AVer CAM130无法开机？

请检查USB线是否正确连接到摄像头和电脑。尝试更换USB端口。如果问题仍然存在，请尝试在另一台电脑上测试摄像头。

如何更改AVer CAM130的视频分辨率？

视频分辨率可以在您的视频会议软件设置中更改。查找摄像头选项并选择所需的分辨率。

图像模糊，怎么办？

检查摄像头镜头是否干净。如果图像仍然模糊，请尝试在视频会议软件的设置中手动调整焦距。

如何解决AVer CAM130的声音问题？

确保您的麦克风在视频会议软件设置中已启用。还要检查电脑的音量和摄像头的音频设置。

AVer CAM130是否兼容所有视频会议软件？

AVer CAM130兼容大多数视频会议软件，如Zoom、Microsoft Teams、Skype和Google Meet。请查看各软件的规格以获取更多详情。

如何更新AVer CAM130的固件？

访问AVer官网下载安装最新固件版本。按照提供的说明更新摄像头。

摄像头被识别但无法正常工作怎么办？

尝试重启电脑，并拔插摄像头。如果问题仍然存在，请卸载并重新安装摄像头驱动程序。

用户手册 CAM130 AVer

English 1
繁體中文 13
简体中文 24
日本語 35
韩国 46
Francais 58
Espanol 70
Pycxn 82

Content Camera Bundle Kit Package

于160-0023日本東京都新宿区西新宿3-2-26立花新宿匕儿7階

Tel: [phone]

宁二力尔·莎卜：[e-mail]

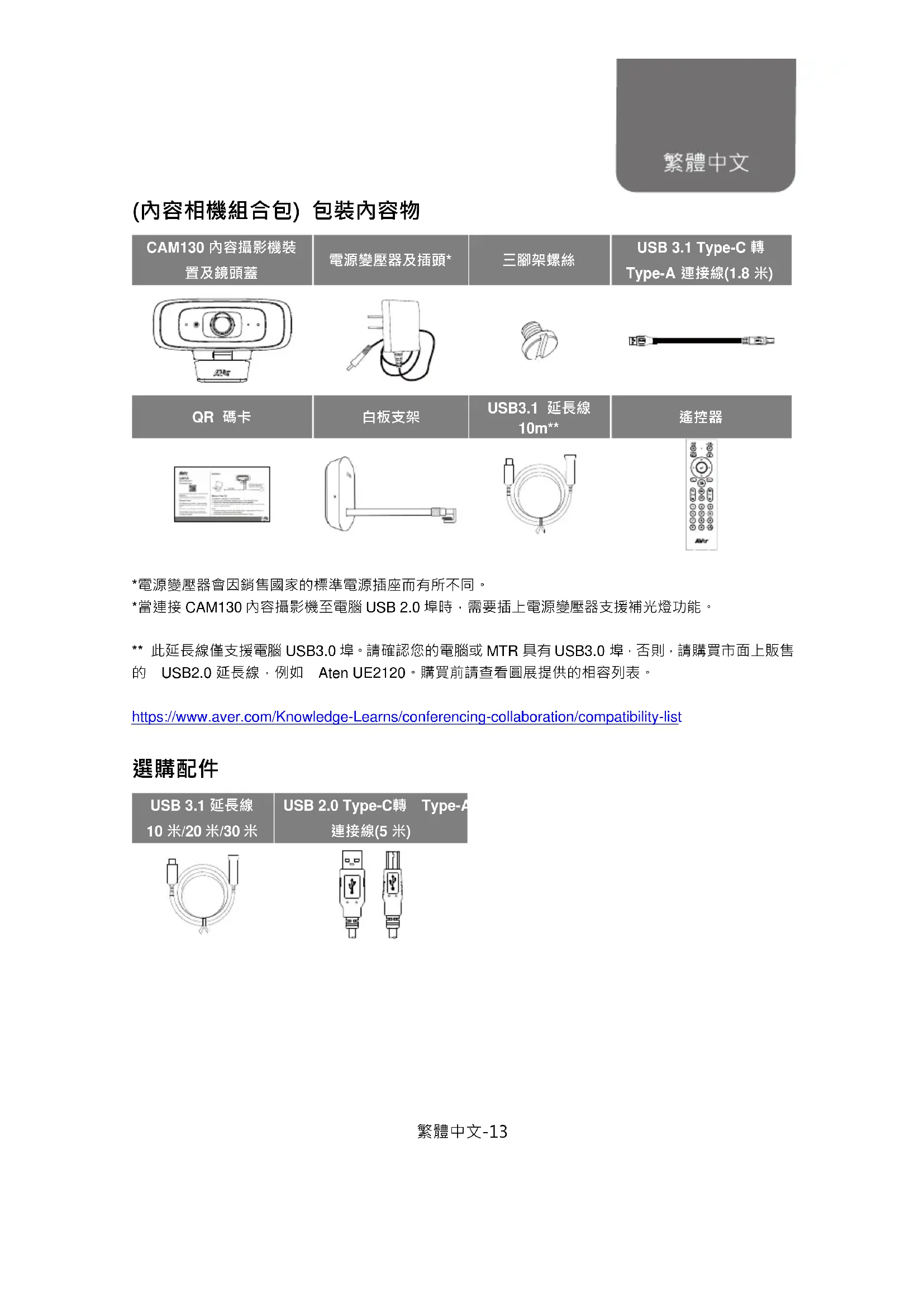

CAM130內容攝影機裝置及鏡頭蓋	電源變壓器及插頭*	三腳架螺絲	USB 3.1 Type-C 轉 Type-A 連接線(1.8米)
QR碼卡	白板支架	USB3.1 延長線 10m**	遥控器

電源變壓器會因銷售國家的標準電源插座而有所不同。
當連接 CAM130 内容攝影機至電腦 USB 2.0 場時，需要插上電源變壓器支援補光燈功能。

** 此延長線僅支援電腦USB3.0埠。請確認您的電腦或MTR具有USB3.0埠，否則，請購買市面上販售的USB2.0延長線。例如Aten UE2120。購買前請查看圖展提供的相容列表。

USB 3.1 延長線 10米/20米/30米	USB 2.0 Type-C轉 連接線(5米)	Type-A

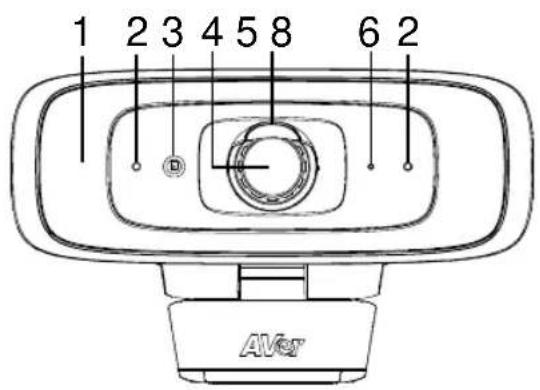

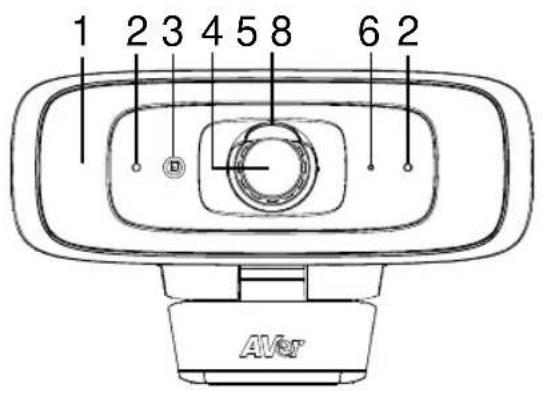

產品介紹

13

(1) 補光燈
(2) 麦克凤
(3) 色溫感應器
(4) 錢頭
(5) 錢頭蓋
(6)LED指示燈
(7) 照度键

(8)Kensington防盗孔
(9) USB 3.1 Type-C 堰

(10) DC 5 V 電源插孔
(11）色溫鍵
(12) 電視螢幕夾

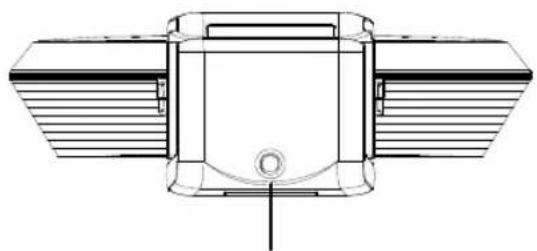

(13）三腳架孔

LED指示燈

開啟電源：恆亮紅燈

啟動：恆亮紅燈

連接電源線但是將USB線拔除：恆亮橘燈

關閉影像串流：恆亮白燈

開歟影像串流：恆亮藍燈

透過裝置按鍵控制補光燈

按住色溫鍵或照度鍵 2到3秒鐘以打開/關閉補光燈功能。
同時按住色溫鍵和照度鍵2到3秒鐘可切換自動/手動調光。下方訊息將顯示在影像視窗。

Auto Light Manual Light

■無論在自動/手動調光模式下，皆可按住色溫鍵以微調色溫；或按住照度鍵以微調照度。[注意]手動模式下的光線明亮度較自動模式時高出許多，共有12個等級可調整。
此攝影機可記錄最後一次的設定值或回復出廠預設值，請透過PTZApp2進一步調整捕光燈設定。
色溫範圍為2700k至5700k。

[注意]

1. 補光燈功能出廠預設值設定為手動模式。您可使用PTZApp2更改為自動模式，當串流開啟時，補光燈會開啟並依據會議室實際環境自動調整亮度。
2. 在手動調光模式下，使用者可利用 AVer PTZApp 2 調整進階亮度設定。
   3.連接電源變壓器時補光燈亮度會較亮。
3. 當打開USB串流時如需拔除電源變壓器，請先關閉補光燈，以避免系統關閉。
4. 若您的 CAM130 内容攝影機連接至電腦 USB 2.0 場，請使用電源變壓器以支援補光燈功能。

透過遥控器控制補光燈

長按或任一按鍵1\~2秒可開啟/關閉補光燈功能。

[注意]當補光燈開啟時，按住或 按鍵可增加/減少亮度。

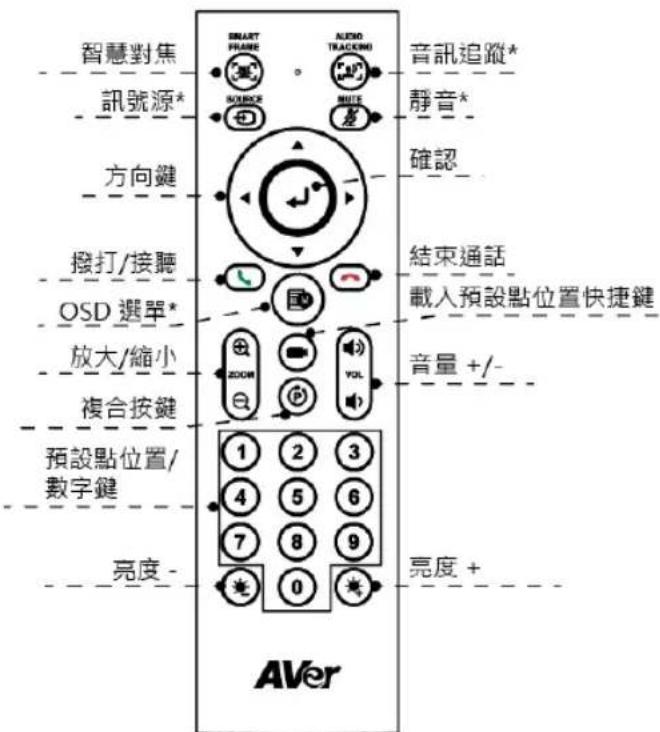

遥控器

■智慧對焦（）：按一下此鍵，啟動攝影機自動對焦調整以包合所有參與者。長按按鍵1～2秒，可以切換智慧對焦功能為手動、自動(Auto Framing)或預設點框選模式或關閉此功能。
確定(4)：按下可在畫面上顯示目前的AI功能，例如自動(Auto Framing)。
载入預設點位置快捷鍵(：按下可依序移至使用者所設定的預設點位置。
數字0～9：長按數字鍵可設定預設點。短按一下數字鍵可載入預設點位置。
■FOV：依序按下和可變更鏡頭視野為90度或120度。
WDR：依序按下和可效用/停用WDR功能。
■麦克風：依序按下 和 4 可啟用/停用麦克風功能。
長按 或 鍵1～2秒可開啟關閉補光燈功能。
當補光燈關閉時，按下 電 鍵可增加/降低影像亮度。
當補光燈開啟時，按下 電 電 鍵可增加/降低補光燈亮度。

安装

您可使用白板支架 (請參閱套裝配件包裝) 將 CAM130 内容攝影機安裝於牆面或天花板。

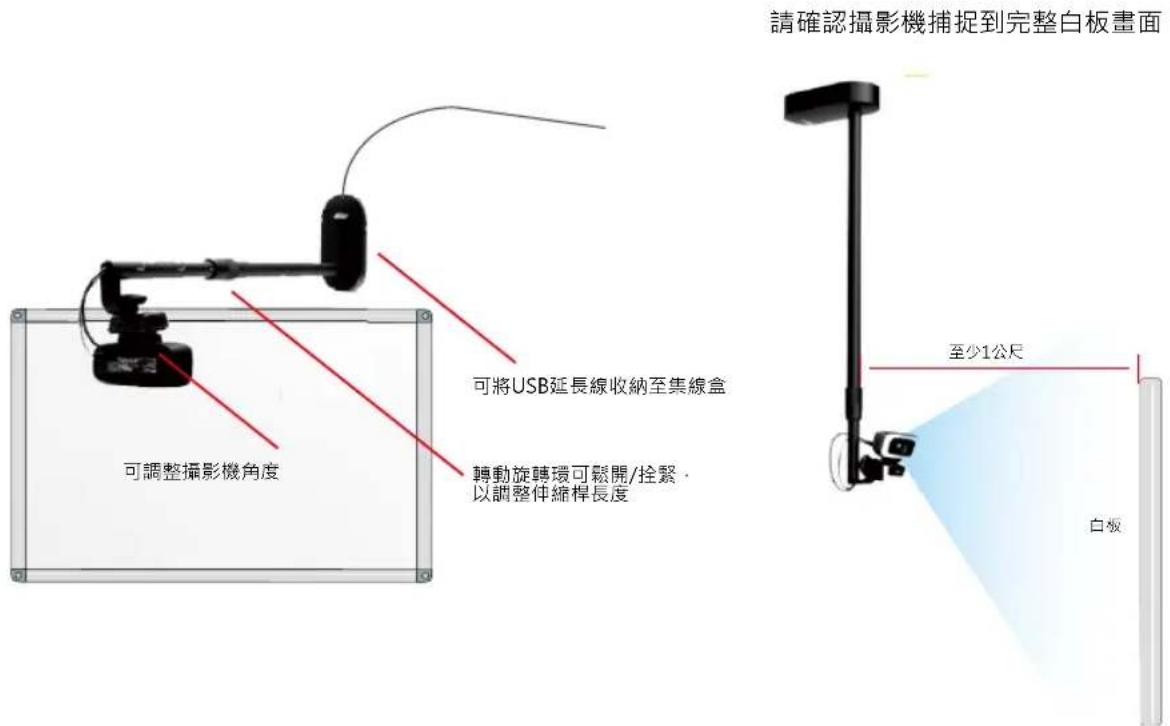

壁掛模式

準備設備：

1.CAM130內容攝影機。
2. USB3.1 Type-C 轉 Type-A 連接線 (1.8 米·含在 CAM130 内容攝影機配件包裝裡).
3. AVer白板支架配件組(含伸縮桿、集線盒及2顆M4x5mm螺絲)。
4. AVer USB3.1 延長線 (10 米, 含在套裝配件包裝, 另提供 20 米及 30 米可選配)。
5. MTR系統 (支援USB3.0埠)。

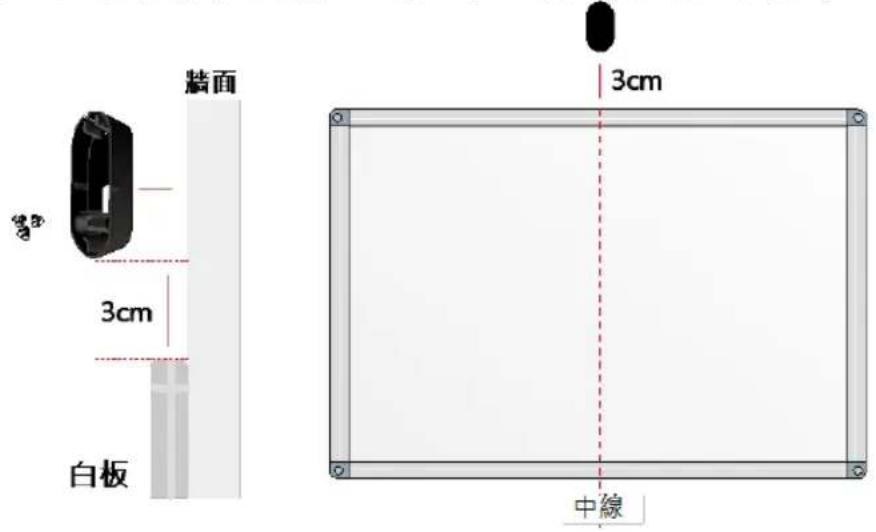

1. 將集線盒底座安裝於牆面位於白板/IFP中線上方3公分處(或安裝在天花板上)。

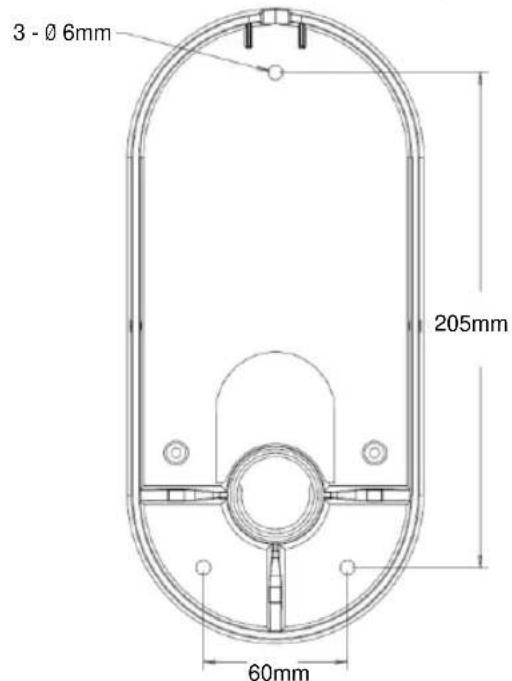

[注意] 安裝CAM130內容攝影機前，請先準備螺絲（配件包無附）。底座三個螺絲孔的直徑為 6mm 。

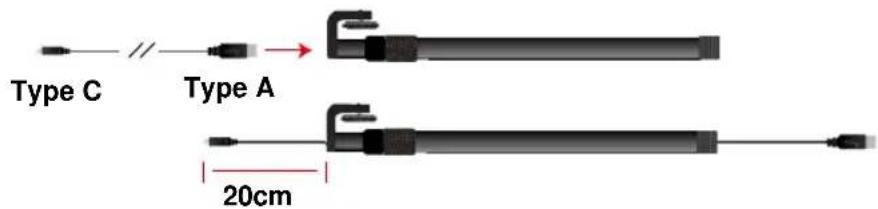

1. 將連接線 (Type A 端) 置入伸縮桿直到底端。連接線另一端預留 20 公分長以連接攝影機。

繁體中文-18

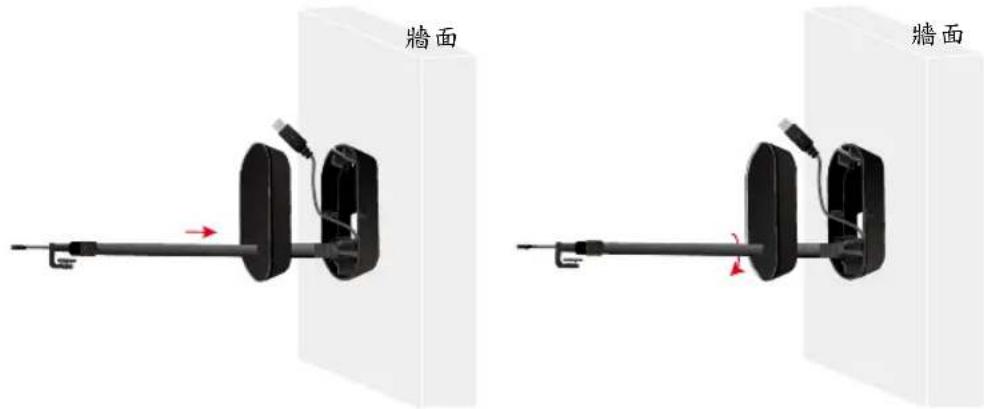

1. 將上蓋與底座對齊，並將伸縮桿插入安裝孔中，然後旋轉伸縮桿使其與集線盒底座緊固。

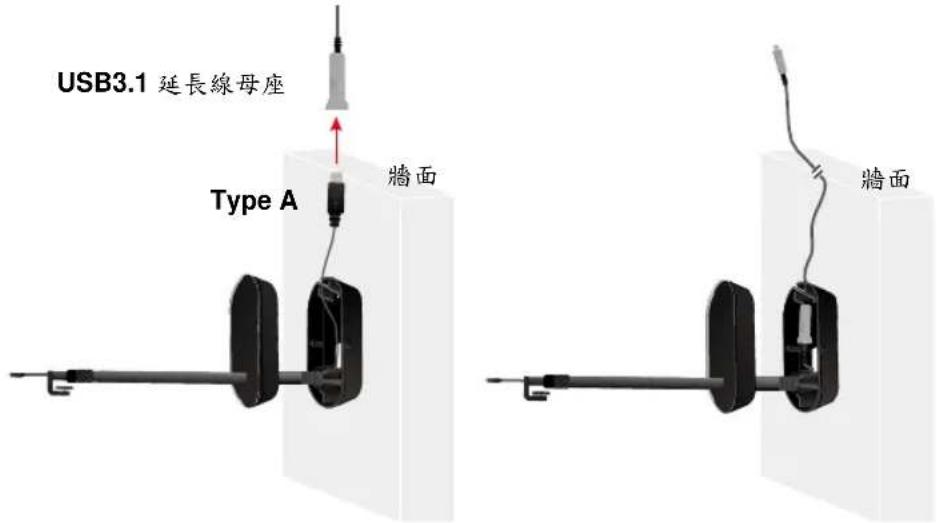

1. 將USB Type A端連接到USB3.1延長線的母頭端，並將連接端接合處置入集線盒內。

1. 使用隨附的兩顆 M4×5mm 螺絲將上蓋與底座鎖緊。

繁體中文-19

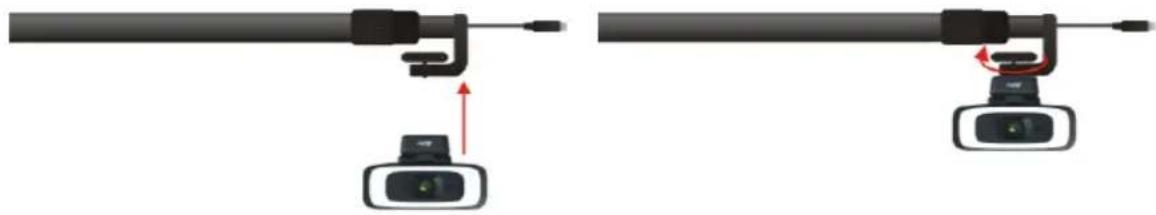

1. 將 CAM130 内容攝影機安裝在伸縮桿另一端，轉動輪鎖以鎖緊。

1. 將USB Type C端連接至攝影機背板上的Type C墻。

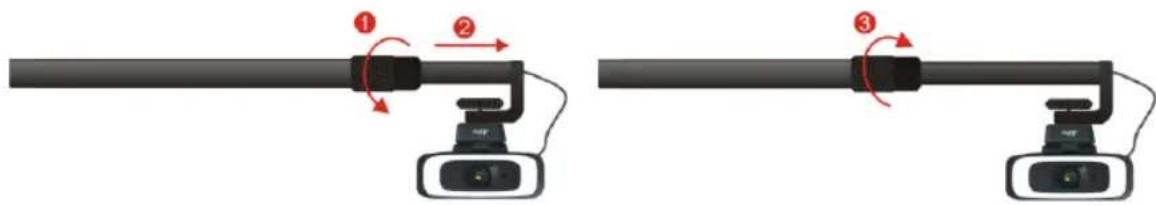

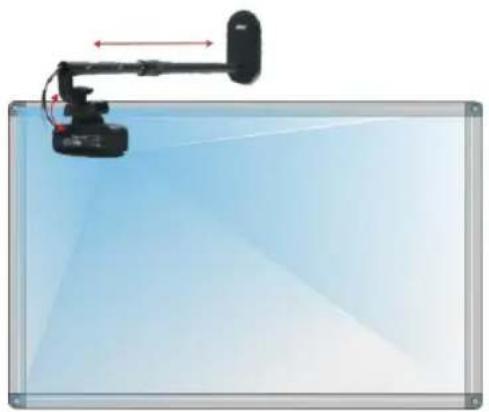

1. 轉動伸縮桿上的旋轉環以調整伸縮桿長度，反方向旋轉可將旋轉環鎖緊。

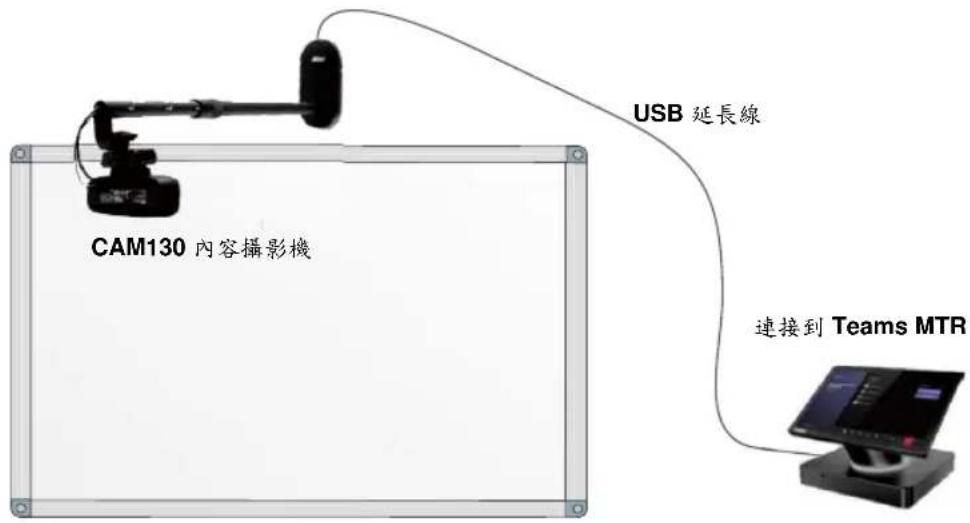

1. 將USB3.1延長線連接至MTR USB3.0埠·USB延長線僅支援USB3.0埠·開啟MTR並在Teams會議室進行設定。由於USB延長線不支援電腦/MTR端的USB2.0埠·請確認您的MTR具有USB3.0埠·若您使用的是USB2.0延長線，而您需使用補光燈功能，請將攝影機接上電源變壓器。

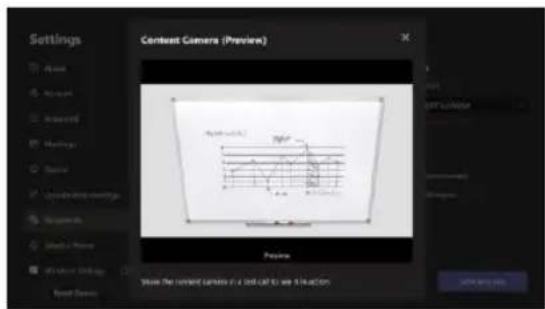

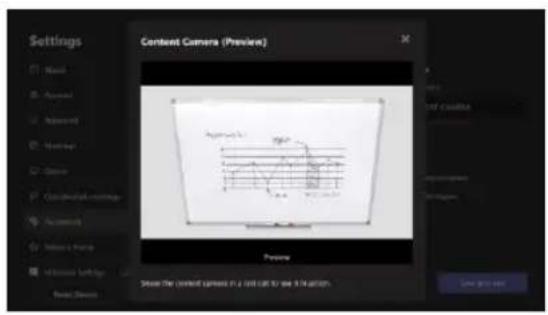

1. 將MTR系統的HDMI埠接到電視螢幕，使用預覽功能可顯示攝影機畫面。調整攝影機角度以確保捕捉到完整白板畫面。

1. 白板支架伸縮桿長度可從80公分調整到120公分。

伸縮桿長度 vs. 白板/IFP 尺寸

白板尺寸(L)	桿長	安装方式
<1.2米	80公分	安装於白板中線上方 3公分處
1.2~1.7米	100公分
1.8~2米	120公分
任何尺寸	80~120公分	將支架安装在天花板上，位於白板前方中上的位置。建議將攝影機放置在距離白板至少1米的位置，以確保捕捉到完整白板畫面。

MTR視訊通話

為獲得流暢的視訊會議體驗，建議您安裝2台攝影機，1台是用於捕捉所有參與者的會議攝影機（如適用於小型空間的VB130或中大型會議室的VC520Pro2）；另1台即CAM130內容攝影機，適用於捕捉白板內容。

將 CAM130 内容攝影機和 AVer 會議攝影機設備連接到 MTR 系統以開始高效的協同會議。詳細訊息請參閱產品使用手冊。

[注意]

CAM130內容攝影機可隨插即用，不須安裝任何驅動程式，但我們仍建議您安裝PTZApp2以獲得最佳體驗。以下功能出廠預設為關閉，請使用PTZApp2開啟以下功能。

1. 白板梯形校正功能

2. 麦克風功能

安装 PTZApp 2

請連結網址：https://www.aver.com/download-center/（全球 &歐洲總部）或

https://www.averusa.com/business/support/ (美國)下載 PTZApp 2。下載之後，請按兩下該檔案，然後依照畫面上的指示操作完成安裝。

安装PTZApp2之後，請按兩下PTZApp2圖示以執行應用程式。

[注意]PTZApp2可在瀏覽器上執行，由於其不支援IE瀏覽器，建議您將Chrome設定成預設的瀏覽器。

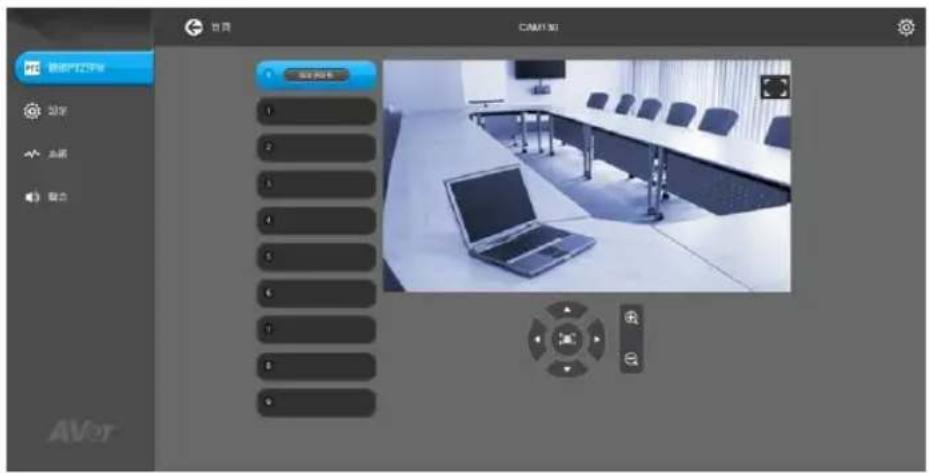

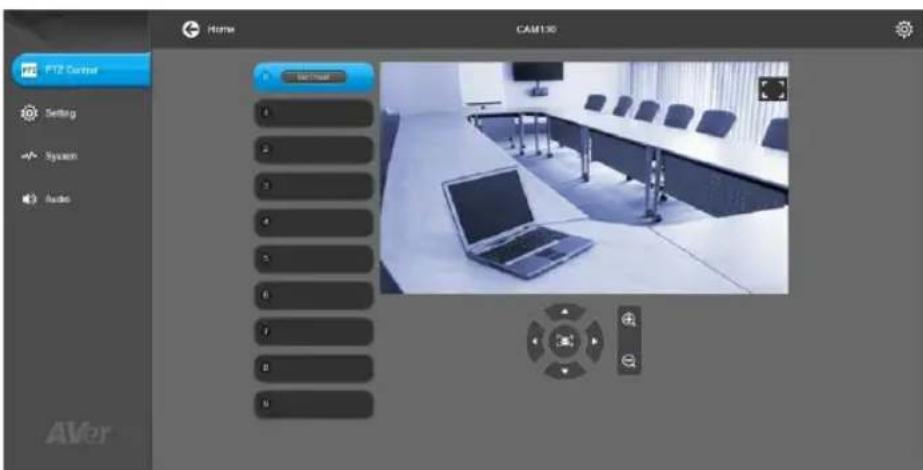

使用 PTZApp 2

您可以使用PTZApp2來設定AI追蹤功能，攝影機鏡頭的平移、傾斜和縮放，以及一些進階影像和音訊設定。詳細說明請參見使用手冊。

遙控器電池安全資訊

請將電池存放在涼爽與乾燥的位置。
- 不要將電量用盡的電池棄置在家庭廢棄物中。請將電池棄置在特定回收處，或送回原購買的商店。
- 如果長時間不使用電池，請將其取出。電池漏液與腐蟲可能會損壞遙控器，請以安全方式棄置電池。
- 不可混用新舊電池。
- 不可混用不同類型的電池：鹼性、標準（碳鋅）或可充電（鎳鎘）電池。
- 不可將電池棄置於火源中。
請勿嘗試讓電池端子短路。

限用物質含有情況標示資訊參考下列網址：https://tw.aver.com/page/RoHS

警告使用者

這是甲類的資訊產品，在居住的環境中使用時，可能會造成射頻干擾，

在這種情況下，使用者會被要求採取某些適當的對策

版权宣告

© 2021 圆展科技 版權所有。

支援服務

軟體和使用者手冊下載，請到下面網址：

新北市23673土城區大安路157號8樓

電話：[phone]

（内容相机组合包）包装内容物

CAM130 内容摄影机装置及镜头盖	电源变压器及插头*	三脚架螺丝	USB 3.1 Type-C 转 Type-A 连接线(1.8米)
QR码卡	白板支架	USB3.1 延长线 10m**	遥控器

电源变压器会因销售国家的标准电源插座而有所不同。
当连接 CAM130 内容摄影机至计算机 USB 2.0 端口时，需要插上电源变压器支持补光灯功能。

**此延长线仅支持计算机USB3.0埠。请确认您的计算机或MTR具有USB3.0埠，否则，请购买市面上贩卖的USB2.0延长线，例如Aten UE2120。购买前请查看圆展提供的兼容列表。

USB 3.1 延长线 10米/20米/30米

USB 2.0 Type-C转 连接线(5米)

Type-A

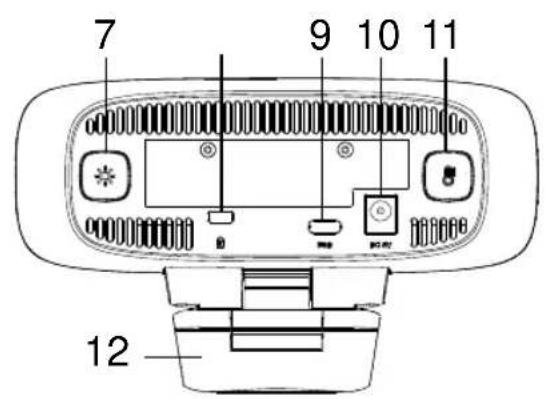

产品介绍

(1) 补光灯

(8）Kensington防盗孔

(2）麦克风

(9) USB 3.1 Type-C 坍

(3）颜色接收器

（10）直流 5V 电源插孔

(4) 镜头

(11）色温键

(5) 镜头盖

（12）电视屏幕夹

(6)LED指示灯

（13）三脚架孔

(7）亮度等级键

LED指示灯

通电：红灯长亮

启动：红灯长亮

连接电源线但是将USB线拔除：橙灯长亮

关闭影像串流：白灯长亮

开启影像串流：蓝灯长亮

透过装置按键控制补光灯

按住色温键 或照度键 2到3秒钟以打开/关闭补光灯功能。
■同时按住色温键和照度键2到3秒钟可切换自动/手动调光。下方讯息将显示在影像窗□。

Auto Light Manual Light

■无论在自动/手动调光模式下，皆可按住色温键 以微调色温；或按住照度键 掌 以微调照度。[注意]手动模式下的光线明亮度较自动模式时高出许多，共有12个等级可调整。
此摄影机可记录最后一次的设定值或回复出厂默认值，请透过PTZApp2进一步调整捕光灯设定。
■ 色温范围为 2700k 至 5700k

[注意]

1. 补光灯功能出厂默认值设定为手动模式。您可使用PTZApp2更改为自动模式，当串流开启时，补光灯会开启并依据会议室实际环境自动调整亮度。
2. 在手动调光模式下，使用者可利用 AVer PTZApp 2 调整进阶亮度设定。
3. 连接电源变压器时补光灯亮度会较亮。
4. 当打开USB串流时如需拔除电源变压器，请先关闭补光灯，以避免系统关闭。
   5.若您的CAM130内容摄影机连接至计算机USB2.0端口，请使用电源变压器以支持补光灯功能。

透过遥控器控制补光灯

长按或任一按键1~2秒可开启/关闭补光灯功能。

1. 【注意】当补光灯开启时，按住 或 按键可增加/减少亮度。

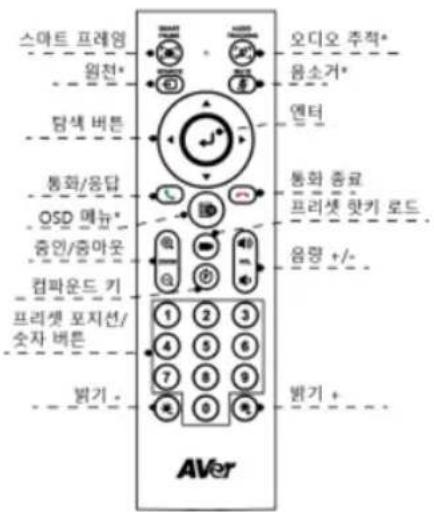

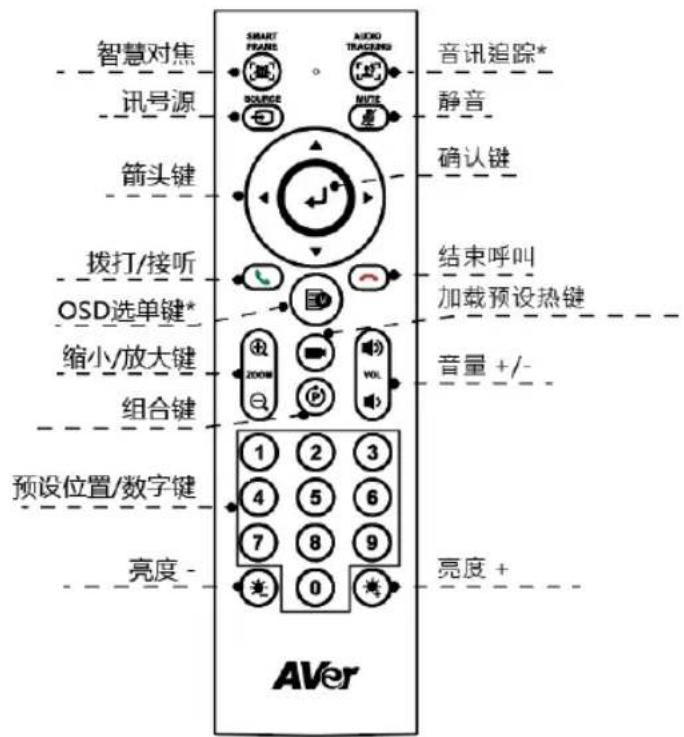

遥控器

■ 智慧对焦（图）：一键点击自动调节视场，适配屏幕中的所有与会人员。长按按键1~2秒从手动切换至自动取景模式或关闭。
确认键（）：按下在屏幕上显示自动取景等当前AI功能。
加载预设热键（按下按顺序移至用户预设位置。
0~9数字键：长按数字键设置预设点。一键点击数字键加载预设点。
■ FOV: 按 键, 然后按 0 键更改视场为 90 度或 120 度。
WDR：按 键，然后按1键启用/禁用WDR功能。
■麦克风：按 键，然后按 4启用/禁用麦克风功能。
长按 键或 键1~2秒开启/关闭补光灯功能。
补光灯关闭时，按 键增加/降低图像亮度。
补光灯开启时，按 键增加/降低亮度等级。

安装

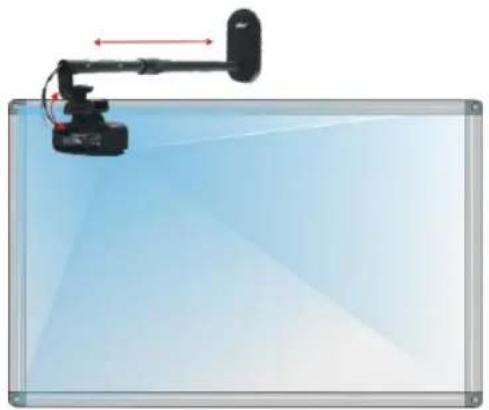

您可使用白板支架(请参阅套装配件包装)将CAM130内容摄影机安装于墙面或天花板。

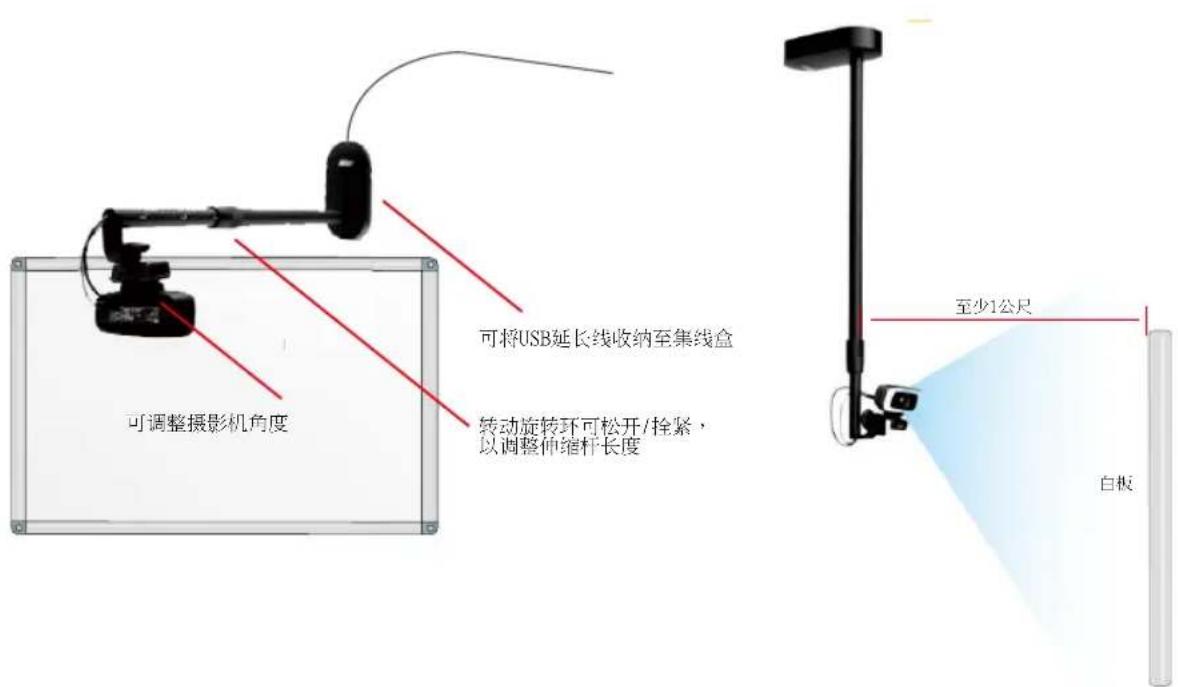

壁挂模式

悬吊模式

请确认摄影机捕捉到完整白板画面

准备设备：

1.CAM130内容摄影机。
2. USB3.1 Type-C 转 Type-A 连接线 (1.8 米, 含在 CAM130 内容摄影机配件包装里).
3. AVer白板支架配件组（含伸缩杆、集线盒及2颗M4x5mm螺丝）。
4. AVer USB3.1 延长线 (10 米, 含在套装配件包装, 另提供 20 米及 30 米可选配)。
5. MTR系统（支持USB3.0埠）。

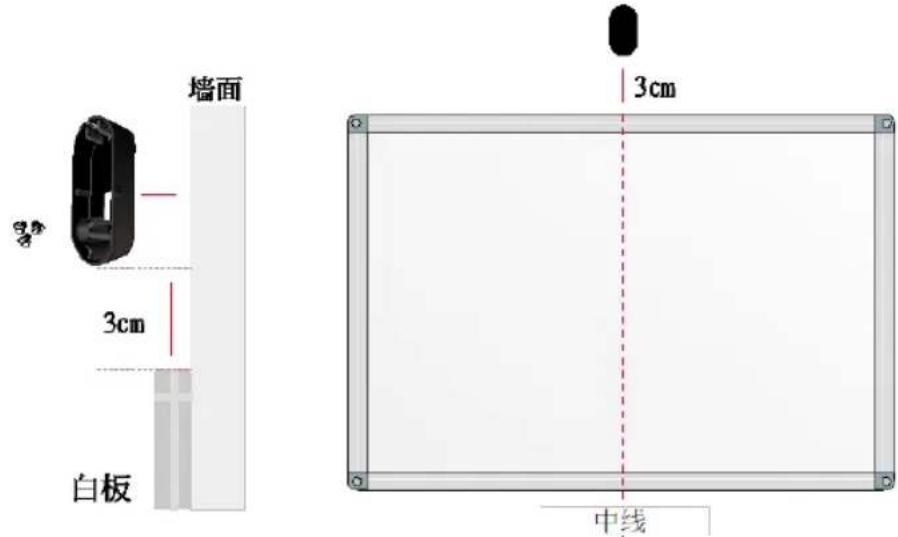

1. 將集線盒底座安裝於牆面位於白板/IFP中線上方3公分處(或安裝在天花板上)。

【注意】安装CAM130内容摄影机前，请先准备颗螺丝(配件包无附)。底座三个螺丝孔的直径为6mm。

1. 将连接线 (Type A 端) 置入伸缩杆直到端。连接线另一端预留 20 公分长以连接摄影机。

简体中文-29

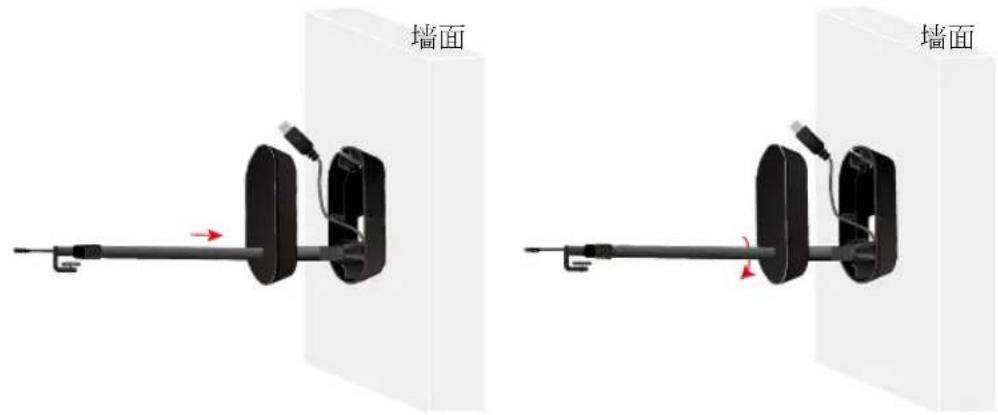

1. 将上盖与底座对齐，并将伸缩杆插入安装孔中，然后旋转伸缩杆使其与集线盒底座紧固。

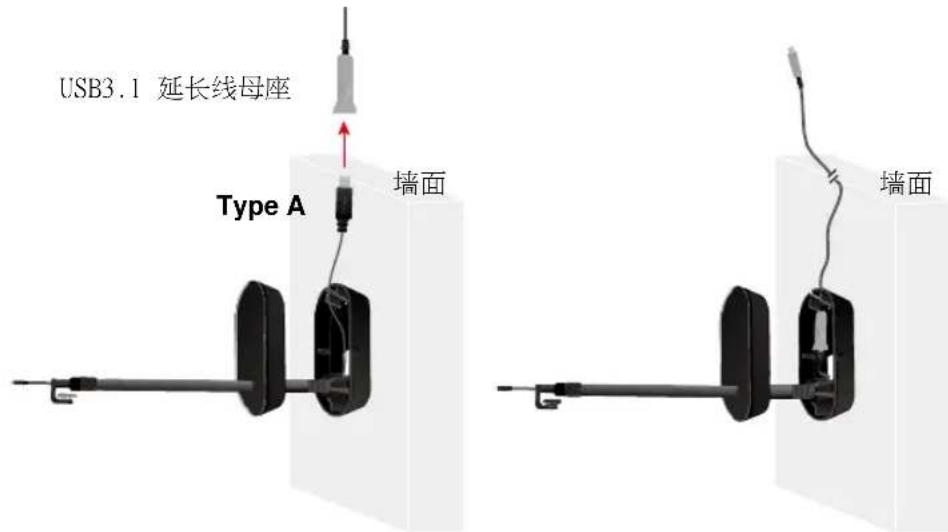

1. 将USB Type A端连接到USB3.1延长线的母头端，并将连接端接合处置入集线盒内。

1. 使用随附的两颗 M4x5mm 螺丝将上盖与底座锁紧。

简体中文-30

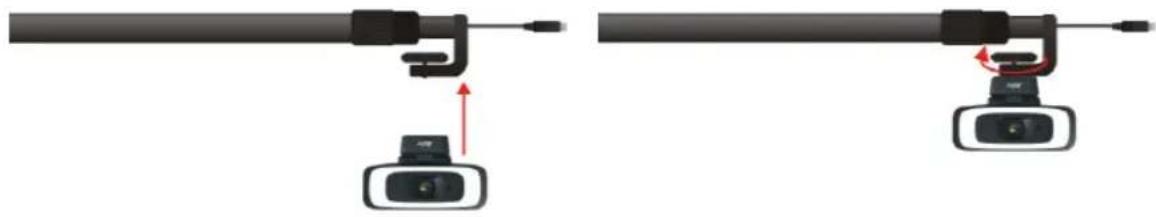

1. 将 CAM130 内容摄影机安装在伸缩杆另一端，转动轮锁以锁紧。

1. 将USB Type C端连接至摄影机背板上的Type C埠。

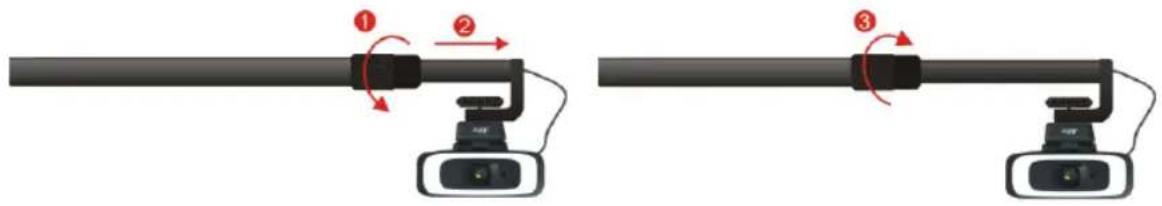

1. 转动伸缩杆上的旋转环以调整伸缩杆长度，反方向旋转可将旋转环锁紧。

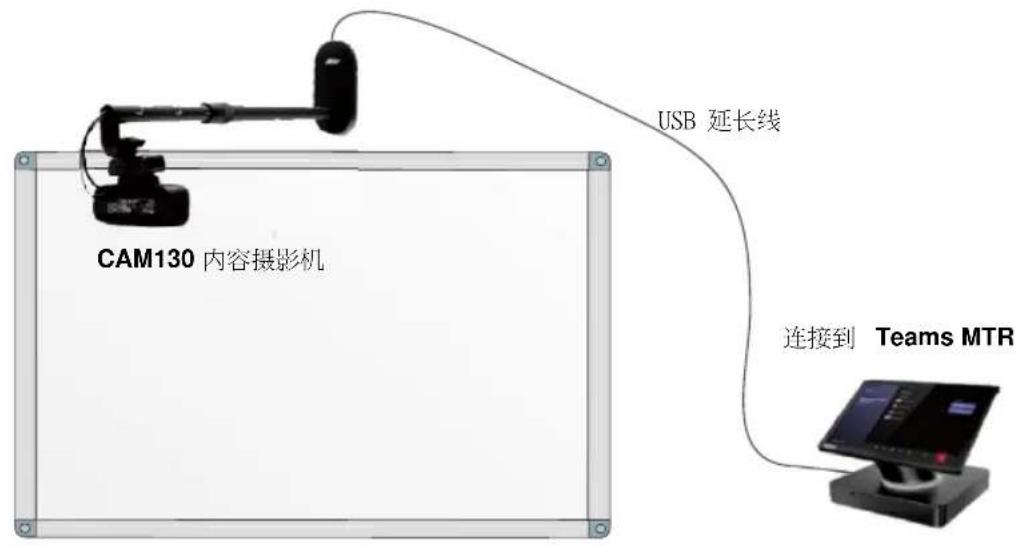

1. 将USB3.1延长线连接至MTR USB3.0埠。USB延长线仅支援USB3.0埠。开启MTR并在Teams会议室进行设定。由于USB延长线不支持计算机/MTR端的USB2.0埠，请确认您的MTR具有USB3.0埠。若您使用的是USB2.0延长线，而您需使用补光灯功能，请将摄影机接上电源变压器。

1. 将MTR系统的HDMI端口接到电视屏幕，使用预览功能可显示摄影机画面。调整摄影机角度以确保捕捉到完整白板画面。

1. 白板支架伸缩杆长度可从80公分调整到120公分。

伸缩杆长度 vs. 白板/IFP 尺寸

白板尺寸(L)	杆长	安装方式
<1.2米	80公分	安装于白板中线上方 3公分处
1.2~1.7米	100公分
1.8~2米	120公分
任何尺寸	80~120公分	将支架安装在天花板上,位于白板前方中上的位置。建议将摄影机放置在距离白板至少 1米的位置,以确保捕捉到完整白板画面。

MTR视讯通话

为获得流畅的视频会议体验，建议您安装2台摄影机，1台是用于捕捉所有参与者的会议摄影机（如适用于小型空间的VB130或中大型会议室的VC520Pro2）；另1台即CAM130内容摄影机，适用于捕捉白板内容。

将 CAM130 内容摄影机和 AVer 会议摄影机设备连接到 MTR 系统以开始高效的协同会议。详细讯息请参阅产品使用手册。

[注意]

CAM130 内容摄影机可即插即用，不须安装任何驱动程序，但我们仍建议您安装 PTZApp 2 以获得最佳体验。以下功能出厂默认为关闭，请使用 PTZApp 2 开启以下功能。

1. 白板梯形校正功能

2.麦克风功能

安装 PTZApp 2

请转至https://www.aver.com/download-center/（全球&欧洲总部），或

https://www.averusa.com/business/support/ (美国)下载PTZApp2。下载后，双击文件并按屏幕上的说明完成安装。

安装PTZApp2之后，双击PTZApp2图标运行应用程序。

[注意]PTZApp2可在浏览器上执行，由于其不支持IE浏览器，建议您将Chrome设定成预设的浏览器。

使用 PTZApp 2

您可以使用PTZApp2设置AT跟踪功能、平移、倾斜和缩放摄影机以及某些高级图像和音频设置。请参考用户手册了解详细信息。

遥控器电池安全信息

请将电池存放在凉爽与干燥的位置。
- 不要将电量用尽的电池弃置在家庭废弃物中。请将电池弃置在特定回收处，或送回原购买的商店。
- 如果长时间不使用电池，请将其取出。电池漏液与腐虫可能会损坏遥控器，请以安全方式弃置电池。
- 不可混用新旧电池。
- 不可混用不同类型的电池：碱性、标准（碳锌）或可充电（镍镉）电池。
- 不可将电池弃置于火源中。
请勿尝试让电池端子短路。

限用物质含有情况标示信息参考下列网址：https://tw.aver.com/page/RoHS

版权宣告

© 2021 圆展科技 版权所有。

支持服务

软件和用户手册下载，请到下面网址：

（CONTUNSS力MRAONBPO）八兑一

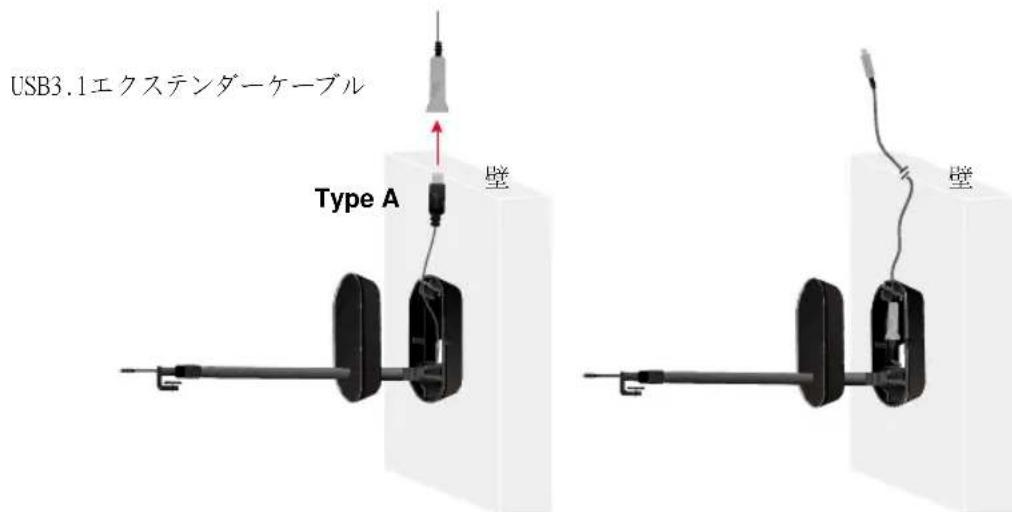

1. USB 总端子和 USB3.1 端子和 USB3.1 端子之间的 MuxStndda 的接续、Bucks 内接合部的取纳。
