使用説明書 CAM130 AVer

9. 将 USB3.1 延长线连接至 MTR USB3.0 埠。USB 延长线仅支援 USB3.0 埠。开启 MTR 并在 Teams

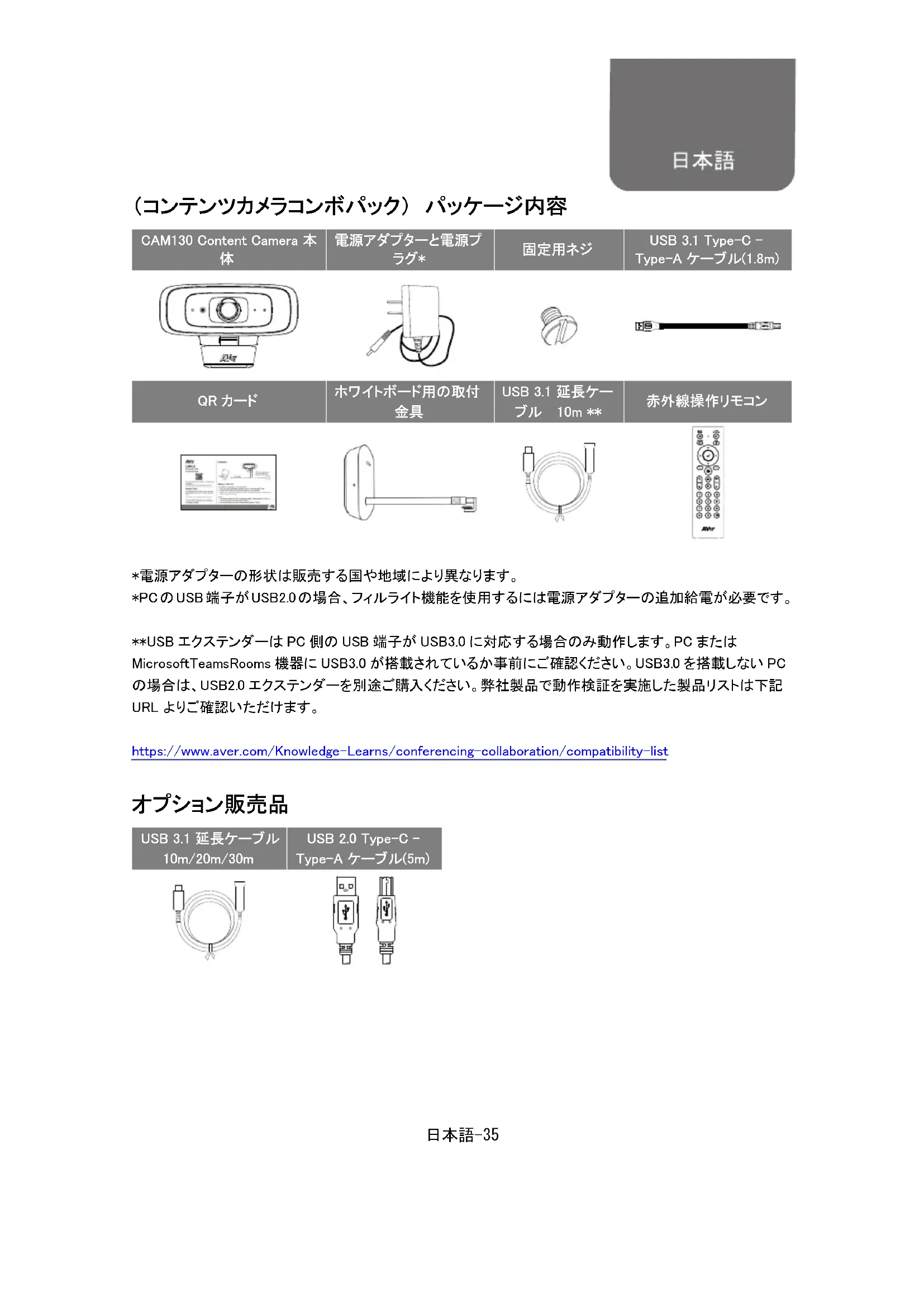

https://www.aver.com 新北市土城区大安路 157 号 8 楼 电话：(02)2269-8535日本語-35 （コンテンツカメラコンボパック） パッケージ内容 CAM130 Content Camera 本

USB 3.1 Type-C - Type-A ケーブル(1.8m)

USB 3.1 延長ケー ブル 10m **

*電源アダプターの形状は販売する国や地域により異なります。

*PC の USB 端子が USB2.0 の場合、フィルライト機能を使用するには電源アダプターの追加給電が必要です。

**USB エクステンダーは PC 側の USB 端子が USB3.0 に対応する場合のみ動作します。PC または

MicrosoftTeamsRooms 機器に USB3.0 が搭載されているか事前にご確認ください。USB3.0 を搭載しない PC の場合は、USB2.0 エクステンダーを別途ご購入ください。弊社製品で動作検証を実施した製品リストは下記 URL よりご確認いただけます。 https://www.aver.com/Knowledge-Learns/conferencing-collaboration/compatibility-list

USB 3.1 延長ケーブル 10m/20m/30m USB 2.0 Type-C - Type-A ケーブル(5m)日本語-36

USB 3.1 Type-C 端子 DC 5V 電源差込口

• ライト機能は、デフォルトで「手動モード」に設定されています。 設定を変更するには、PTZApp2 を使用して ください。** CAM130 コンテンツカメラの内蔵マイクはデフォルトで無効になっています。 設定を変更するに は、PTZApp2 を使用してください。 LED 状態表示

電源ケーブル接続あり、USB ケーブル接続なし：オレンジ色点灯 ビデオ出力なし：白色点灯 ビデオ出力中：青色点灯日本語-37 本体ボタンでのライト調光

色温度調整ボタン または輝度調整ボタン のいずれかを 2 秒長押し→ライトのオン/オフ切

色温度調整ボタン と輝度調整ボタン を同時に 2 秒長押し→ライトの点灯を自動/手動モー ドを交互に切替。以下のメッセージが画面に表示されます。

手動または自動の輝度調整モードで、 ボタンを押すと色温度を調整、 ボタンを押すと輝度レベ

手動モードでの輝度調整は自動モードより明るくなります。12 段階で明るさを調整できます。

カメラは最後の設定を記録するか、デフォルト設定に戻るか選択することができます。PTZApp 2 よりでラ イト機能の詳細設定を行ってください。

色温度の調整範囲は 2700k～5700k です。

デフォルトでは、ライト機能は「手動」に設定されています。PTZApp 2 を使用して「自動」へ設定した場 合、ストリーミング時に周囲環境に応じて自動的に明るさが調整されます。

手動調光モードでは、ソフトウェア AVer PTZApp 2 にて、より詳細な設定を行うことができます。

電源アダプターを接続した場合、USB 給電より多くの電力を供給できるため、ライトはより明るくなりま

カメラを使用中に電源アダプタを外す場合、ライトをオフにした後に電源アダプタを外して下さい。

CAM130 コンテンツカメラを PC の USB2.0 ポートへ接続している場合、最大限の明るさを使用するには、

電源アダプターの接続が必要です。 リモコンでのライト調光

または ボタンを 1～2 秒間押し続けると、ライト機能がオン/オフされます。 [注] ライトがオンの状態で、 / ボタンを押すとライトの輝度が明るく/暗くなります。日本語-38

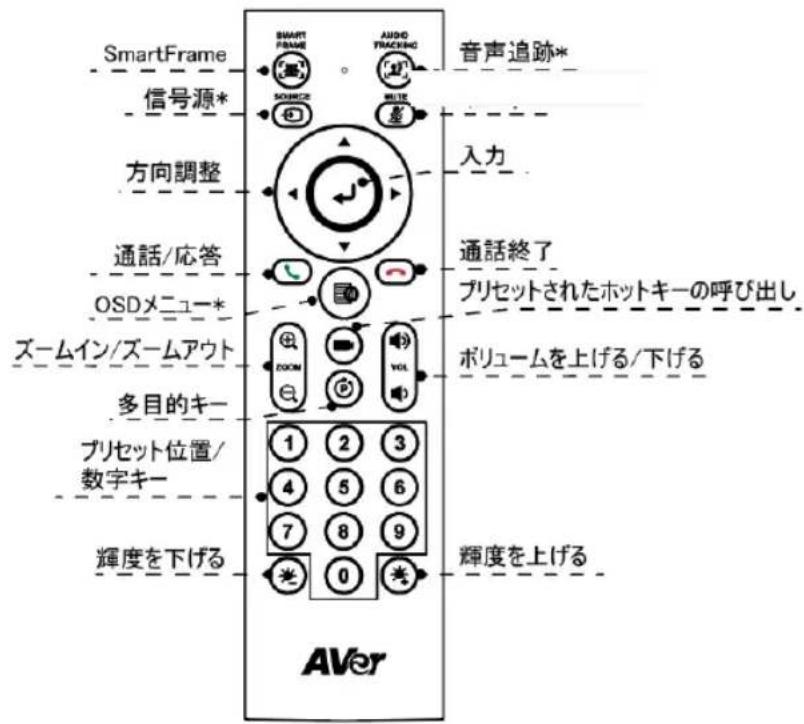

SmartFrame ( )：画面内にすべての参加者が収まるよう自動的にカメラ画角を調整する機能です。 このボタンを 2 秒押し続けると自動/手動が交互に切り替わります。 ※自動モードの場合、プリセットフレ ーミング機能は無効になります。

入力 ( )：このボタンを押すと、現在カメラに設定されているモードが画面に表示されます。

プリセットホットキー ( )：このボタンを押すと、登録済みプリセットを順番に呼び出します。

0～9 数字キー：数字キー長押しで、プリセット位置を登録できます。短く押すとプリセット位置を呼び出し

カメラ画角切替： と を押すと、カメラ画角が 90 度/120 度で交互に切り替わります。

WDR： と を押すと、WDR 機能が有効/無効になります。

マイク： と を押すと、マイク機能が有効/無効になります。

または ボタンを 2 秒長押しで、フィルライトのオン/オフを行います。

フィルライトがオフの場合、 / ボタンを押すと、ビデオ映像の明/暗を調整できます。

フィルライトがオンの場合、 / ボタンを押すと、フィルライトの明/暗を調整できます。日本語-39

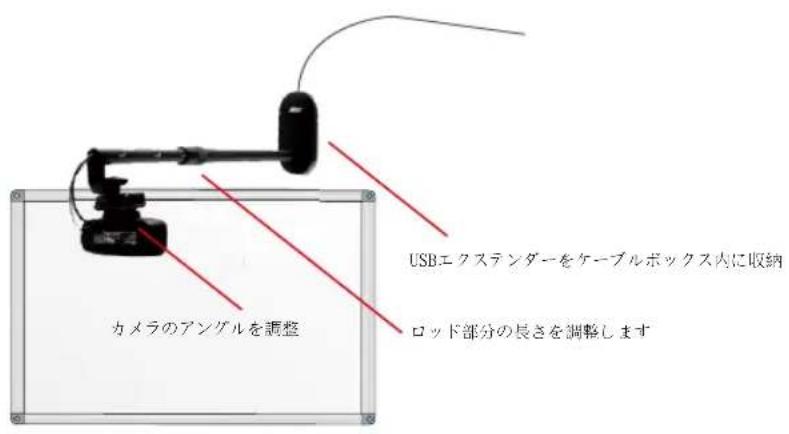

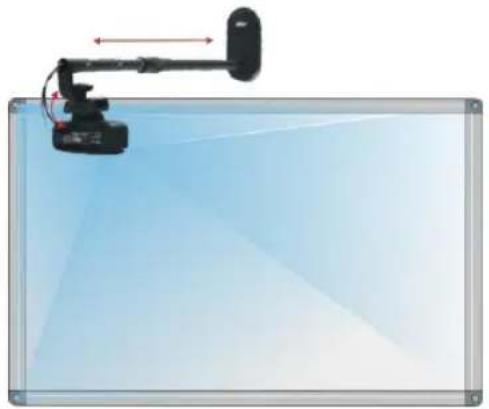

CAM130 コンテンツカメラは、ホワイトボードマウントを使用し、壁または天井に取り付けることができます（バ ンドルキットパッケージ参照）。

カメラがホワイトボード全体を映 すことができるか確認後、位置

ロッド部分の長さを調整します USBエクステンダーをケーブルボックス内に収納 カメラのアングルを調整

① CAM130 本体. ② USB3.1 ケーブル （Type-C/Type-A) (1.8m) （パッケージ同梱品）. ③ ホワイトボード取付用マウント (ロッド, ボックス M4 ネジ x5mm). ④ USB3.1 エクステンダー (10m)(パッケージ同梱品) ※ 20m/30m はオプション販売 ⑤ Microsoft Teams Rooms 機器 (USB3.0 対応の USB 端子と接続します。) ※本製品に付属しません。日本語-40

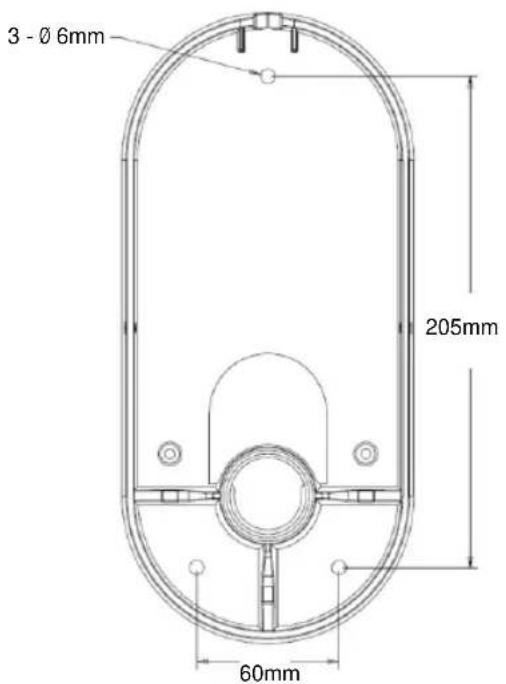

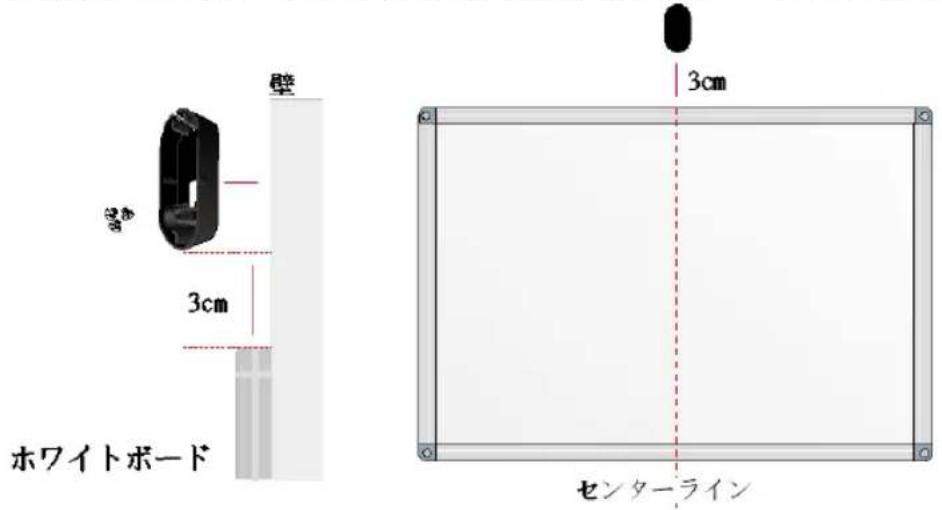

1. 付属ボックスの下部ケースを、ホワイトボードの中心から 3cm 上の壁面または天井に取り付けます）。

【注】取付を行う前に Ø6mm のネジを 3 本、ご用意ください。（パッケージには同梱されていません）。

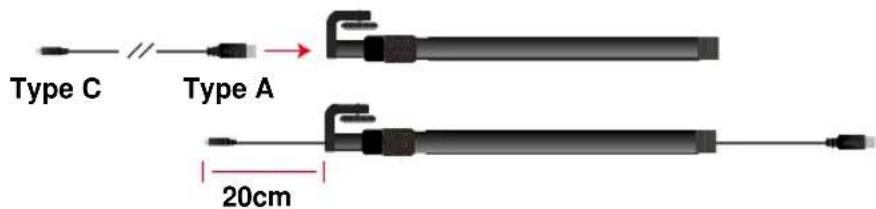

2. USB ケーブル（タイプ A 側）をロッドの端までロッド穴に挿入します。 ※カメラへの接続のため TypeC 側

のケーブルは 20cm 程度ロッドから出してください。 Type C Type A 20cm日本語-41

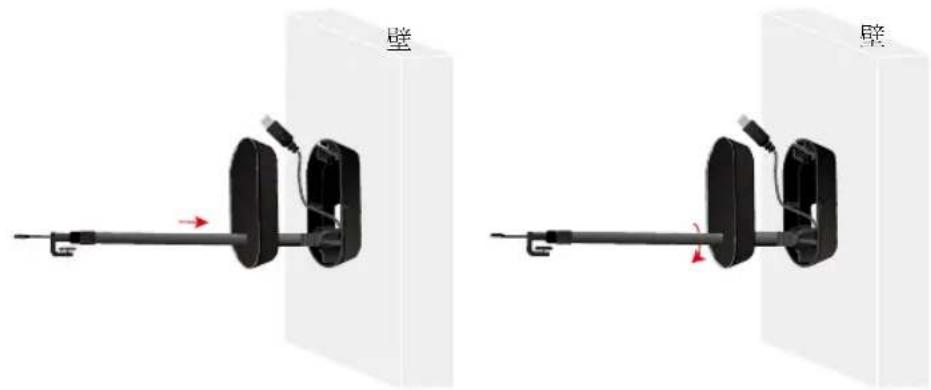

3. 上部ケースをボックスの下部のケースの位置を合わせ、両方のケースの穴にロッドを挿入し、ロッドを回

4. USB タイプ A 端子と USB3.1 エクステンダーのメスコネクタを接続し、ボックス内に接合部を収納します。

USB3.1エクステンダーケーブルType A

5. 付属の 2 本の M3 ネジを使用し、ボックスケースを固定します。

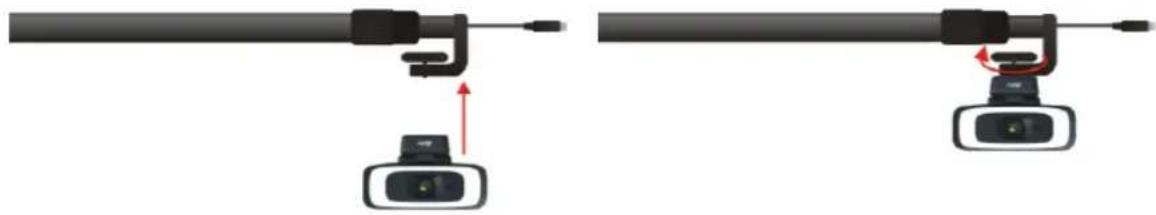

6. カメラをロッドの TypeC 側の端に取り付け、ホイールを回してカメラを固定します。

7. USB ケーブル TypeC 端子と、カメラ背面の TypeC 端子を接続します。

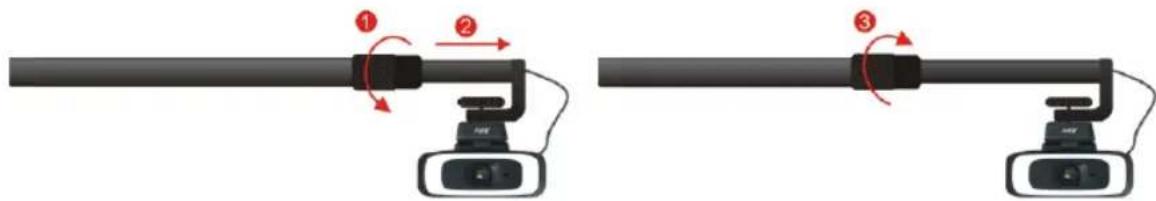

8. ロッドの回転リングを回転させてロッドの長さを調整し、調整後に反対方向に再度回転させてロックしま

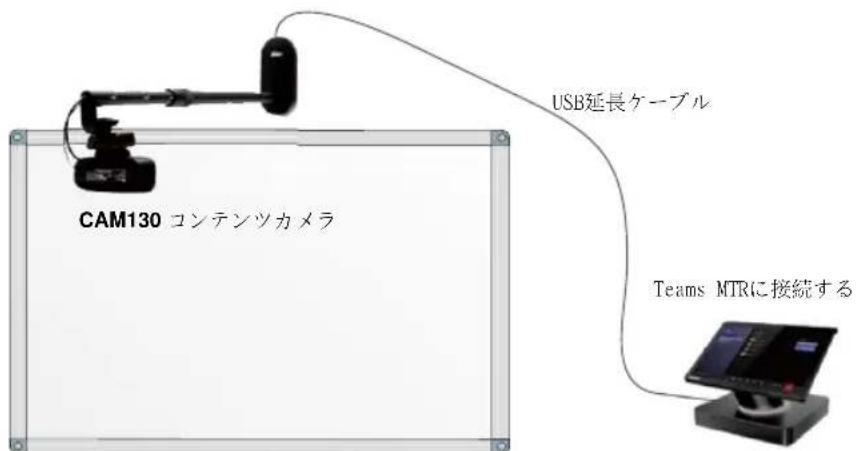

9. USB3.1 エクステンダーと MicrosoftTeamsRooms 機器の USB3.0 端子を接続します。

MicrosoftTeamsRooms 機器の電源を入れ、Teams ルームを開始します。 （注）USB エクステンダーは USB3.0 端子でのみ動作します。ご利用の MicrosoftTeamsRooms 機器に USB3.0 端子が搭載されているか事前にご確認ください。 （注） USB エクステンダー使用時に CAM130 内蔵フィルライト機能を使用する場合は付属の電源アダプ ターをカメラに接続してください。 CAM130 コンテンツカメラ Teams MTRに接続する USB延長ケーブル日本語-43

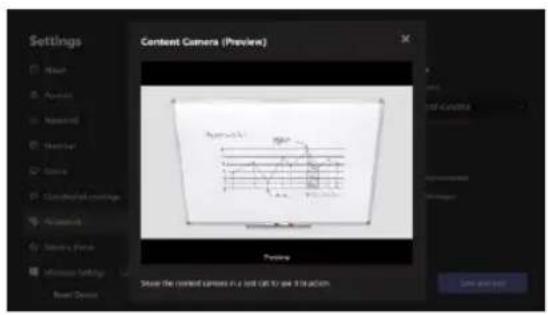

10. MicrosoftTeamsRooms 機器から HDMI で TV モニターに接続し、プレビュー機能を使用しカメラ映像を表

示します。カメラがホワイトボードの全体を確実に撮影できるようにカメラクリップを調整します。

11. ホワイトボードマウントのロッドは、長さを 80cm から 120cm の範囲で調整できます。

ホワイトボードのサイズとロッド長の目安 ホワイトボードの大きさ

Mounting Method 120cm 以下 80cm ホワイトボードの中心から 3cm 上にマウントを固定し

120cm～170cm 程度 100cm 180cm～200cm 程度 120cm

80～120cm ホワイトボード中心に位置する天井にマウントを取り 付けます。ホワイトボード全体を撮影するには、最低 1m 以上離したカメラ配置を推奨します。日本語-44 MicrosoftTeamsRooms でビデオ通話を行う スムーズにビデオミーティングを行えるよう、カメラを 2 台設置を推奨します。1 台は部屋の前方に置き、参加 者全員を捉えます（機器例：小さな部屋では VB130、中型や大きな部屋では VC520Pro2）。もう 1 台は CAM130 コンテンツカメラを使用し、ホワイトボードのコンテンツを撮影します。

CAM130 コンテンツカメラはプラグアンドプレイカメラです。専用のドライバーは必要ありませんが、便利に操作 できるように PTZApp 2 アプリをインストールを推奨します。以下の機能は、デフォルト設定ではオフとなってい ます。PTZApp 2 アプリを使用して有効にしてください：

PTZApp 2 のインストール PTZApp 2 は、https://www.aver.com/download-center より検索、ダウンロードいただけます。 ダウンロード後、ファイルをダブルクリックして、画面に表示される指示に従ってインストールを完了してくださ

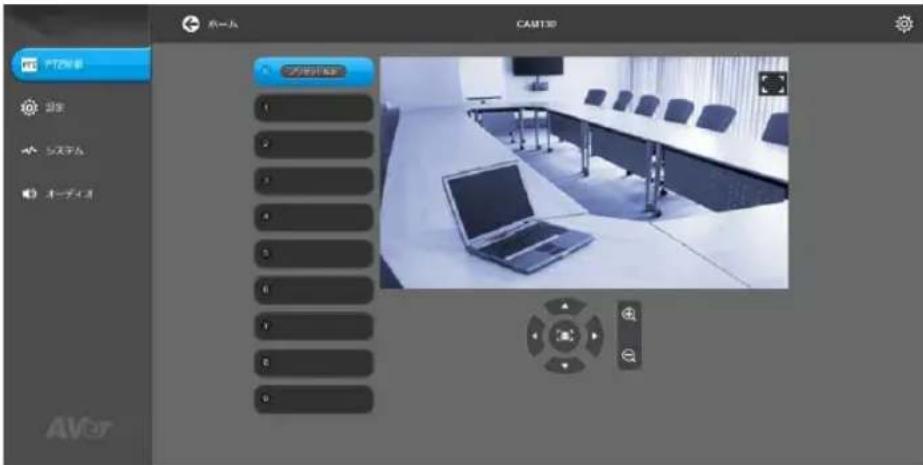

PTZApp 2 のインストール後、PTZApp 2 アイコンをダブルクリックすると、アプリケーションが起動します。 [注] PTZApp 2 アプリはウェブブラウザーで実行されます。IE ブラウザーには対応していません。Google Chrome での使用を推奨します。 PTZApp 2 の使用 ソフトウェア PTZApp 2 では、カメラ操作やビデオの画質設定などの詳細設定を行うことができます。 詳細についてはユーザーマニュアルをご参照ください。日本語-45 この装置は、クラス A 機器です。この装置を住宅環境で使用すると電波妨害を引き起こすことがあ

この場合には使用者が適切な対策を講ずるよう要求されることがあります。 VCCI-A

よくある質問、技術サポート、ソフトウェア、ユーザーマニュアルのダウンロードにつきましては、弊社ウェブサ イトよりお問い合わせください。https://jp.aver.com
