用户手册 PowerConnect 6024 DELL

本说明文件中的信息如有更改，恕不另行通知。 © 2004-2005 Dell Inc. 保留所有权利。 未经 Dell Inc. 书面许可，严禁以任何方式进行复制。 本文件中使用的商标 ： Dell、 DELL 徽标和 PowerConnect 是 Dell Inc. 的商标； Microsoft 和 Windows 是 Microsoft Corporation 的注

本说明文件中述及的其它商标和商品名称是指拥有相应标记和名称的公司或其制造的产品。 Dell Inc. 对不属于自己的商标和商品 名称不拥有任何专有权益。 型号 6024 和 6024F 2005 年 1 月 P/N N5382 修订版 A01使用入门指南 17

本说明文件提供了安装、配置和操作 Dell™ PowerConnect™ 6024 和 6024F 系统的基本信 息。有关详情，请参阅用户说明文件 光盘中的 《用户指南》，或访问 Dell 支持 Web 站点 support.dell.com 以获取说明文件和软件的最新更新。

PowerConnect 60xx 设备可以安装在标准的 48.26 厘米 （19 英寸）机架中或独自站立 （置 于桌面上）。 在安装该设备之前，请确保所选的安装位置满足以下场所要求：

LED 指示灯是否点亮来确保电源已正确安装。

前方留有操作员进出的适当空隙。留有布线、电源连接和通风的空隙。

布线路径应避免电子噪声源，如无线电发射器、广播放大器、电源线路和荧光照

一个用于机架安装的机架固定套件 （两个固定支架、螺栓和锁紧螺帽）

一组用于独立式设备的自粘胶垫 （共包括四个）

说明文件18 使用入门指南 www.dell.com | support.dell.com

注 : 在拆封设备前，请检查包装箱，如果有任何损坏迹象，请立即报告。

将包装箱放置在干净平坦的表面上，割断所有紧固包装箱的带子。

小心地从包装箱中取出设备，并将其置于安全和干净的表面上。

检查产品和附件有无损坏。如有任何损坏，请立即报告。

以下说明适用于 PowerConnect 60xx 系列设备。PowerConnect 6024 和 6024F 的前面板上均具有

电源连接器位于设备的背面板上。我们建议同时连接两个热交换电源。

警告 : 请勿使用机架安装套件悬挂工作台或办公桌下面的设备，也请勿将其连接到墙上。 警告 : 在继续操作之前，请断开所有电缆与设备的连接。如果设备底部附着有自粘垫，请将它

警告 : 将多个设备安装到机架中时，请自下而上安装设备。使用入门指南 19

将所提供的机架固定支架置于设备的一侧，确保设备上的固定孔与机架固定支架上的固

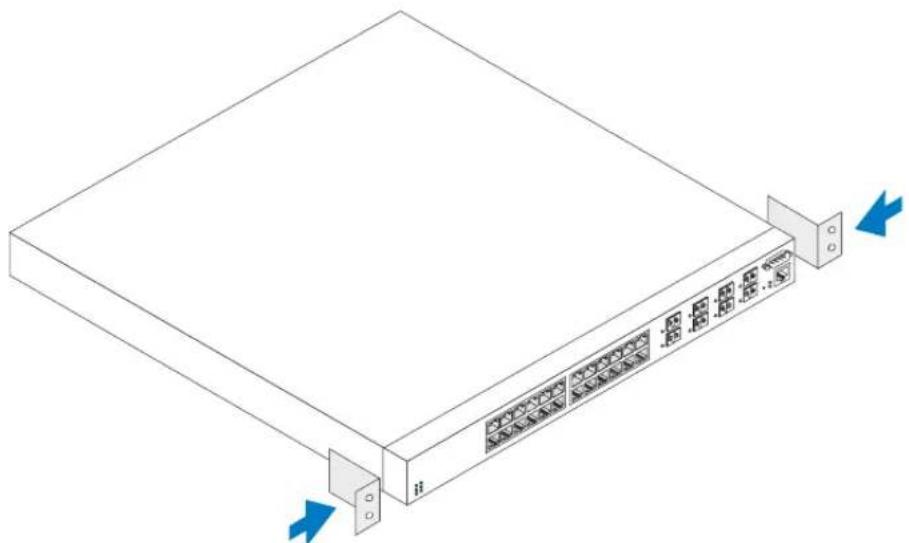

1-1 图示说明了固定支架的位置。 图 1-1. 连接支架

将提供的螺栓插入机架固定孔中并用螺丝刀拧紧。

英寸）机架中，确保设备上的机架固定孔与机架上的固定孔

根据您所用机架的类型，使用机架螺栓或锁紧螺帽以及带有垫圈的锁紧螺帽螺栓将设备 固定到机架上。在拧紧顶部的螺栓前，先拧紧底部的螺栓。

警告 : 确保提供的机架螺栓与机架上的预制螺纹孔适配。 安装到平面上 （独立式设备） 注 : 我们强烈建议将设备固定好。 如果不将设备安装到机架上，则请将其安装到平坦表面上。该表面必须能够支持设备和设 备电缆的重量。 设备附带四个自粘胶垫。

确保设备通风良好。20 使用入门指南 www.dell.com | support.dell.com

将所提供的交流电源电缆连接到位于背面板上的交流电源连接器。 注 : 此时，请勿连接电源电缆至接地交流电源插座。 请按照 “启动和配置设备”中详述的步骤

注 : 请阅读 《产品信息指南》中的安全信息，以及连接至或支持该交换机的其它设备的安全信

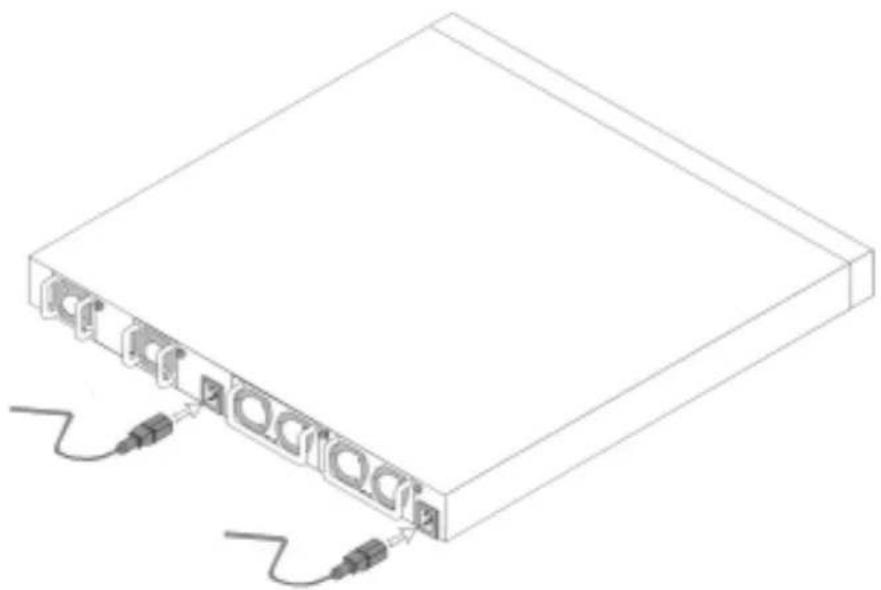

图 1-2. 连接电源电缆使用入门指南 21

完成所有外部连接后，将终端连接到设备以配置该设备。 其它高级功能在用户说明文件 光 盘上的 《用户指南》中说明。 注 : 在继续之前，请阅读本产品的发布注释。您可以从 Dell 支持 Web 站点 support.dell.com 下载

注 : 我们建议您从 Dell 支持 Web 站点 support.dell.com 获取用户说明文件的最新修订版本。

设备上的控制台端口使您可以将设备连接至运行终端仿真软件的终端台式机系统，以监测 和配置设备。控制台端口连接器是一个作为数据终端设备 (DTE) 连接器实现的 DB-9 插头

• VT100 兼容终端或具有串行端口并运行 VT100 终端仿真软件的台式机或便携式系统。

DB-9 内孔连接器和适当的连接终端的连接器的 RS-232

请执行以下任务，将终端连接到设备控制台端口：

确保设置用于终端键 （非 Microsoft

注意 : 在 Microsoft Windows 2000 中使用 HyperTerminal 时，确保安装 Windows 2000 服务软件包 2 或更高版本。 使用 Windows 2000 服务软件包 2，箭头键在 HyperTerminal 的 VT100 仿真中功能正 常。 Windows 2000 服务软件包的有关详情，请访问 www.microsoft.com。

RS-232 交叉电缆的内孔连接器直接连接到设备控制台端口，并拧紧系留固定螺栓。 PowerConnect 6024

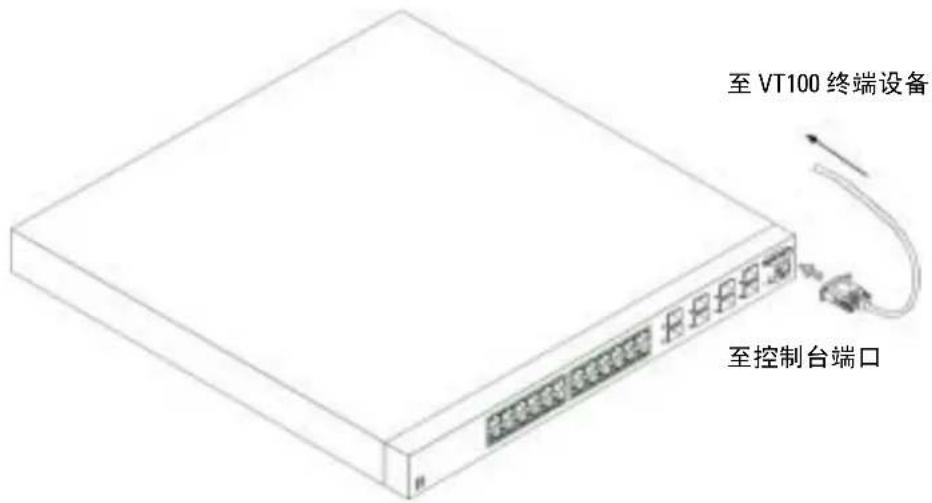

6024F 控制台端口均位于前面板上，如图 1-3 所示。22 使用入门指南 www.dell.com | support.dell.com 图 1-3. 连接至控制台端口

当本地终端已连接并打开电源时，设备将进行开机自测 (POST)。 开机自测在设备每次初始 化时运行，并在完全引导之前检查硬件组件，以确定设备是否完全可操作。 如果开机自测 检测到严重问题，程序流将停止。如果成功通过开机自测，一个有效的可执行程序映像被 载入到随机存取存储器 (RAM) 中。 开机自测信息显示在终端上，并表明测试获得成功或发 生故障。 引导过程大约运行 30 秒钟。

PowerConnect 设备以前从未配置过，并且设备的状态与您接收到时相同。

控制台连接已建立，并且控制台提示符出现在 VT100

初始设备配置通过控制台端口进行。初始配置之后，您可以从已经连接的控制台端口管理 设备，或者通过初始配置期间定义的接口远程管理设备。 注 : 设备未配置默认用户名和密码。

至 VT100 终端设备使用入门指南 23 注 : 要想通过远程登录 （远程登录客户机）或 HTTP （Web 浏览器）来远程管理设备，则所有

在设置设备的初始配置之前，必须从网络管理员处获取以下信息：

地址，用来配置默认路由。 注 : 有关 “带外以太网管理端口”的其它信息，请参阅 《用户指南》。

您可以使用 “Dell PowerConnect 简易安装向导”，或者使用 “命令行界面” (CLI)，来执 行初始配置。当设备配置文件为空时，“安装向导”自动启动。在向导过程的任何时候， 您都可以通过输入 [ctrl+z] 调用 CLI。有关 CLI 初始配置的详情，请参阅 《用户指南》。 本指南显示了如何使用 “安装向导”进行初始设备配置。“安装向导”配置了以下字段。

CLI 控制台提示符出现。 如果您输入 [Y] ，“安装向导”将在整个初始设备配置 过程中提供交互式的导航。 注 : 如果 60 秒之内无响应，并且网络中有 BootP 服务器，将从 BootP 服务器检索地址。 注 : 您可以在任何时候通过输入 [ctrl+Z] 来退出 “安装向导”。 向导步骤 1

您要立即设置 SNMP 管理接口吗？ (Y/N)[Y]）

[Y] 以继续 “安装向导”。如果您输入 [Y]

请输入将要使用的 SNMP 团体字符串：[Dell_NetWork_Manager]）

向导步骤 2 Please enter the IP address of the Management System (A.B.C.D) or wildcard (0.0.0.0) to manage from any Management Station:[0.0.0.0] （请输入 “管理系统”的 IP 地址 (A.B.C.D)，或者通配地址 (0.0.0.0) 以从任何 “管理 站”进行管理：[0.0.0.0]）

注 : 如果第一次和第二次密码输入不一致，向导会提示您输入一致的密码。

通过输入相同的字符串确认密码，例如，“ secret

OOB 端口上。这是您用来访问交换机的 CLI

Enter 键。使用入门指南 27 向导步骤 5

最后，设置默认网关。请输入使本网络可达的网关的

如果信息是正确的，请选择 [Y] 以保存配置，并将其复制到启动配置文件。如果信息不

[N] 以放弃配置，并且重新启动向导： [Y/N]

[Y] 以完成 “安装向导”，或者输入 [N] 以跳至重新启动向导。如果您输入 [Y]

Dell 简易安装向导”。您现在将进入 CLI
