AFS 18200mm f3.55.6G ED VR II - 相机镜头 NIKON - 免费用户手册

常见问题 - AFS 18200mm f3.55.6G ED VR II NIKON

用户手册 AFS 18200mm f3.55.6G ED VR II NIKON

画角： 76^ - 8^

请在使用前仔细阅读 “安全须知”，并以正确的方法使用。本 “安全须知” 中记载了重要的内容，可使您能够安全、正确地使用产品，并预防对您或他人造成人身伤害或财产损失。请在阅读之后妥善保管，以便本产品的所有使用者可以随时查阅。

有关指示

本节中标注的指示和含义如下。

警告

表示若不遵守该项指示或操作不当，则有可能造成人员死亡或负重伤的内容。

注意

表示若不遵守该项指示或操作不当，则有可能造成人员伤害、以及有可能造成物品损害的内容。

本节使用以下图示和符号对必须遵守的内容作分类和说明。

图示和符号的实例

△符号表示唤起注意（包括警告）的内容。

在图示中或图示附近标有具体的注意内容（左图之例为当心触电）。

符号表示禁止（不允许进行的）的行为。

在图示中或图示附近标有具体的禁止内容（左图之例为禁止拆卸）。

●符号表示强制执行（必需进行）的行为。

在图示中或图示附近标有具体的强制执行内容（左图之例为取出电池）。

警告
禁止拆卸	切勿自行拆卸、修理或改装。否则将会造成触电、发生故障并导致受伤。
禁止触碰立即委托修理	当产品由于跌落而破损使得内部外露时,切勿用手触碰外露部分。否则将会造成触电、或由于破损部分而导致受伤。取出照相机电池,并委托经销商或尼康授权的维修服务中心进行修理。
取出电池立即委托修理	当发现产品变热、冒烟或发出焦味等异常时,请立刻取出照相机电池。若在此情况下继续使用,将会导致火灾或灼伤。取出电池时,请小心勿被烫伤。取出电池,并委托经销商或尼康授权的维修服务中心进行修理。
禁止接触水	切勿浸入水中或接触到水,或被雨水淋湿。否则将会导致起火或触电。
禁止使用	切勿在有可能起火、爆炸的场所使用。在有丙烷气、汽油等易燃性气体、粉尘的场所使用产品,将会导致爆炸或火灾。

禁止观看	切勿用镜头或照相机直接观看太阳或强光。否则将会导致失明或视觉损伤。

注意
当心触电	切勿用湿手触碰。否则将有可能导致触电。
禁止放置	切勿在婴幼儿伸手可及之处保管产品。否则将有可能导致受伤。
小心使用	进行逆光摄影时,务必使太阳充分偏离画角。阳光会在照相机内部聚焦,并有可能导致火灾。太阳偏离画角的距离微小时,也有可能会导致火灾。
妥善保存	不使用时请盖上镜头盖,或保存在没有阳光照射处。阳光会聚焦,并有可能导致火灾。
小心移动	进行移动时,切勿将照相机或镜头安装在三脚架上。摔倒、碰撞时将有可能导致受伤。
禁止放置	切勿放置于封闭的车辆中、直射阳光下或其它异常高温之处。否则将对内部零件造成不良影响,并导致火灾。

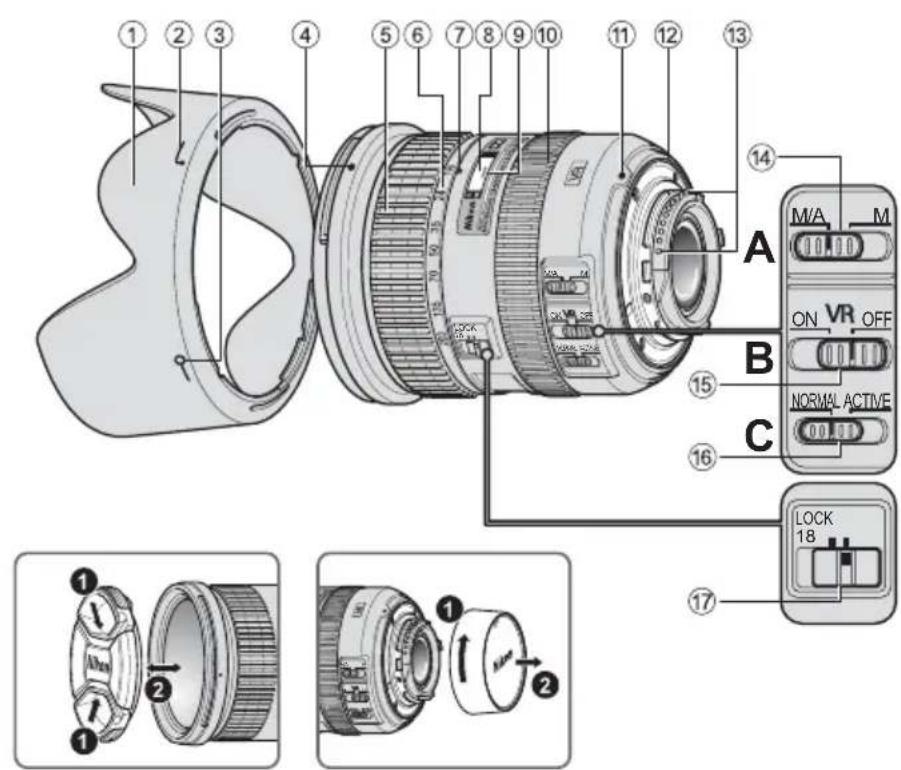

■名称

①镜头遮光罩（P.136）
②镜头遮光罩上对齐标志 (P.136)
③遮光罩上锁定位置标志 (P. 136)
④镜头上对齐标志（P.136）
⑤变焦环（P.132）
⑥焦距刻度（P.132）
⑦焦距标记
⑧距离刻度
⑨距离指示线
⑩对焦环（P.133）
⑪镜头上安装标志
⑫镜头卡口橡胶垫圈（P.137）
⑬CPU接点（P.137）
⑭对焦模式切换器（P.132）
⑮减震ON/OFF开关（P.134）
⑯减震模式开关（P.134）
⑰变焦锁定开关

( )：参考页

感谢您购买AF-S DX尼克尔18-200mm f/3.5-5.6G ED VR II镜头。DX尼克尔镜头是配合D300系列和D90等尼康DX格式数码单镜反光照相机使用的专用镜头。如果安装在尼康DX格式照相机上，则镜头画角相当于35mm格式照相机的1.5倍焦距的画角。使用本镜头之前，请先阅读这些说明并参阅照相机的使用说明书。

■主要特色

- 启用减震可以实现比在禁用减震时更慢的快门速度拍摄（3.5档*），扩大可用快门速度和变焦位置的范围，尤其在手握照相机拍摄时。

(*减震对快门速度的影响是根据相机影像器材工业协会 （CIPA）标准所测量；测量FX格式镜头时使用的是FX格式数码照相机，测量DX格式镜头时使用的是DX格式照相机。变焦镜头是在最大变焦设定下进行的测量。)

- 可以在NORMAL（普通）模式 （减少一般拍摄环境下照相机震动的影响）和ACTIVE（动态）模式 （减少从移动的车辆中拍摄照片等情况下出现的更加明显的照相机震动的影响）之间切换。

在NORMAL模式中，照相机自动区分照相机震动和摇镜拍摄，以减少水平或垂直转动时照相机震动的影响。

- 通过采用三个非球面镜头片和两个超低色散（ED）镜片，能够有效消除色差，从而最大程度地表现镜头的卓越光学性能和表现力。另外，圆形光圈可以在照片成像的焦外部分产生舒适的模糊美感。

■对焦、变焦和景深

进行对焦前，先旋转变焦环⑤调节焦距，直至取景器中获得令人满意的构图。

如果照相机具有景深预览 （缩小光圈） 按钮或控制杆，则可通过照相机取景器 预览景深。

• 本镜头配备尼康内部对焦（IF）系统。近距离对焦时，焦距会稍微缩短。
• 距离刻度不表示拍摄对象和照相机之间的精确距离。数值是近似值，只能作为一般参考。拍摄远景时，景深可能会影响操作，因此照相机的对焦位置可能比无限远稍近一些。
• 当变焦锁定开关⑰设定到LOCK位置，焦距为18mm时，变焦环被锁定。携带照相机时，请锁定变焦环以防止镜头由于自身重量而伸出。

■光圈设定

用照相机调整光圈设定。

■可变最大光圈

将镜头从18mm变焦至200mm会将最大光圈缩小 1^1/3 档。

但是，无需为了获得正确的曝光而调整光圈设定，因为照相机会自动补偿这种变化。

■对焦

按下表设定照相机的对焦模式切换开关。

照相机对焦模式	镜头的对焦模式切换器
	M/AM
AF	手动优先自动对焦	手动对焦(有辅助对焦功能)
MF	手动对焦 (有辅助对焦功能)

有关照相机对焦模式的更多信息，请参阅照相机的使用说明书。

手动优先的自动对焦 （M/A 模式）

1 将镜头对焦模式切换器⑭设定在M/A。
2 将启动自动对焦，但通过在半按快门释放按钮的同时转动独立对焦环⑩，或通过在配备AF-ON按钮的照相机上按此按钮，则可取代自动对焦操作。
③ 再半按一次快门释放按钮或再按一次 AF-ON 按钮即可取消手动对焦并恢复自动对焦。

使用自动对焦拍摄好照片

请参阅 “使用广角或超广角AF尼克尔镜头的注意事项”（P.139）。

■减震模式

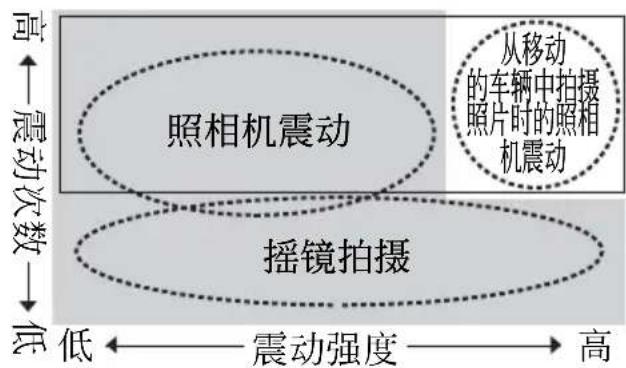

减震的基本概念

高 → 震动次数 → 低 照相机震动 从移动 的车辆中拍摄 照片时的照相 机震动 摇镜拍摄 低 ←→ 震动强度 → 高

将减震模式开关设定为NORMAL。
将减震模式开关设定为ACTIVE。

拍摄照片时	将减震模式开关设定为NORMAL或ACTIVE。
摇镜拍摄时	将减震模式开关设定为NORMAL。
从移动的车辆中拍摄照片时	将减震模式开关设定为ACTIVE。

设定减震 ON/OFF 开关

ON: 在半按快门释放按钮时，以及在释放快门的瞬间，会减少照相机震动的影响。因为在取景器中减震，自动/手动对焦和对拍摄对象的精确构图将更加容易。

OFF：不减少照相机震动的影响。

设定减震模式开关

将减震ON/OFF开关设定为ON并用减震模式开关选择减震模式。

NORMAL：减震装置主要减少照相机震动的影响。水平和垂直摇镜拍摄时也会减少照相机震动的影响。

ACTIVE: 减震装置减少从移动的车辆中拍摄照片等情况下出现的照相机震动的影响，无论是一般还是更加强烈的照相机震动。在此模式中，不会自动区分照相机震动和摇镜拍摄。

使用减震的注意事项

• 半按快门释放按钮以后，请等到取景器中的影像稳定以后再完全按下快门释放按钮。
• 由于减震结构的特性，释放快门后取景器中的影像可能会变得模糊。这不是故障。
• 摇镜拍摄时，务必将减震模式开关设定为NORMAL。
  如果您在摇镜拍摄时大范围地移动照相机，将不会对转动方向的照相机震动进行补偿。例如，水平转动时仅减少垂直照相机震动的影响。
• 请勿在减震正在运行时关闭照相机或从照相机上取下镜头。否则在晃动镜头时可能会造成镜头发出声音，会让人觉得好像内部组件松脱或损坏。这不是故障。请重新打开照相机消除这种情况。

• 对于配有内置闪光灯的照相机，当内置闪光灯正在充电时减震功能不起作用。

• 对于具有AF-ON按钮的自动对焦照相机，当按下AF-ON按钮时，减震功能无效。

• 当照相机安装在三脚架上时，请将减震 ON/OFF 开关 ⑮ 设定为 OFF。但是，当未固定三脚架云台的情况下使用三脚架时，或当使用单脚架时，请将开关设定为 ON。

■内置闪光灯和渐晕

• 对于距离不到0.6 m的情况，无法使用内置闪光灯。
  ·为避免渐晕，请勿使用镜头遮光罩。
  * 渐晕是指闪光灯发出的光线因焦距或拍摄距离的差异被镜头遮光罩或镜筒遮住时图像的周边出现的变黑现象。

照相机	支持的焦距/拍摄距离
D7000/D300系列/D200/D100	• 18mm/1 m或更远• 24mm或更远/无限制
D90/D80	• 24mm和35mm/1 m或更远• 50mm或更远/无限制
D70系列/D5100/D5000/D3100/D3000/D60/D50/D40系列	• 24mm/1 m或更远• 35mm或更远/无限制

• D100上的内置闪光灯具有一个适合焦距为20mm及更远的范围角度。 焦距为18mm时会出现渐晕。

- 有关使用本镜头时的渐晕的最新信息，请参阅照相机说明书。

■使用镜头遮光罩

镜头遮光罩阻挡对照片有不良影响的光线。也有助于保护镜头的玻璃表面。

安装镜头遮光罩

3 L

- 确保镜头上对齐标志 ( ) 与遮光罩上锁定位置标志 ( —○ ) ③ 对齐。

• 为了方便安装或取下遮光罩，请握住镜头遮光罩上对齐标志（一），请勿握住外缘。
• 如果镜头遮光罩安装不当，则可能出现渐晕。
• 存放镜头时，要将镜头遮光罩反方向装在镜头上。

■镜头的维护保养

• 注意不要让 CPU 接点⑬变脏或受损。
• 如果镜头卡口橡胶垫圈⑫损坏时，请务必让就近的尼康授权的维修服务中心修理。
• 使用吹风刷清扫镜头表面。如想清除镜头上的污垢时，请用柔软干净的棉布或镜头清洁纸沾酒精或镜头清洁液擦拭。在擦拭镜头时，请绕着圆圈自中心向周围擦拭，注意不要在镜片上留下痕迹或碰撞外部的部件。
• 切勿使用稀释剂或苯等有机溶剂清洁镜头，否则可能会造成损坏、导致火灾或引起健康问题。
• 中性色滤镜可以保护镜头前面的组件。镜头遮光罩也有助于保护镜头的正面。
• 当把镜头保存在半软镜头袋中时，请盖好镜头前盖和镜头后盖。

• 当镜头安装在照相机上时，切勿通过镜头遮光罩拎起或握持照相机和镜头。

• 当镜头长时间不用时，请将其保存在凉爽干燥的地方以防生霉和生锈。请勿放在阳光直射或樟脑球/卫生丸等化学品附近。
  ·注意不要溅水于镜头上或使其落到水中，因为这会使镜头生锈而发生故障。

• 镜头的一部分部件采用了强化塑料。不要把镜头放置在高温的地方，以免损坏。
• 运输产品时，请在包装箱内装入足够多的缓冲材料，以减少 （避免）由于冲击导致产品损坏。

■标准配件

• 72mm搭扣式镜头前盖LC-72
  ·镜头后盖
  ·卡口式镜头遮光罩HB-35
• 半软镜头袋CL-1018

■选购附件

- 72mm旋入式滤镜

■规格

镜头类型：G型 AF-S DX变焦尼克尔镜头，带内置CPU和尼康卡口座（专用于尼康DX格式数码单镜反光照相机）

焦距：18mm-200mm

最大光圈：f/3.5-5.6

镜头构造：12 组 16 片 (3 个非球面镜片和 2 个 ED 镜片)

画角： 76^ - 8^

焦距刻度：18、24、35、50、70、135、200mm

距离信息： 输出到照相机

变焦控制：通过独立变焦环手动控制

对焦：尼康内部对焦（IF）系统，采用宁静波动马达自动对焦，手动则采用独立对焦环

减震：采用音圈马达（VCM）的镜头位移式

拍摄距离刻度：以米为单位从0.5 m至无穷远（）标以刻度

最近对焦距离：0.5m （至焦平面，所有变焦位置）

光圈叶片数：7片（圆形）

光圈：全自动

光圈范围：f/3.5至f/22（18mm时），f/5.6至f/36（200mm时）

曝光测量：采用全光圈方式

安装尺寸：72 mm (P = 0.75 mm)

尺寸：约 77 mm（直径）× 96.5 mm（自照相机的镜头安装边缘算起）

重量：约 565 g

设计和规格若有变更，制造商恕无义务另行通知。

■使用广角或超广角AF尼克尔镜头的注意事项

下列情况中，当使用广角或超广角AF尼克尔镜头拍摄时，自动对焦可能无法获得预期效果。

D遥远背景前方站立的人物

如图D所示，当站在远景前的人物处于对焦框内，则可能会背景清晰而人物模糊。

2. 当拍摄对象是拥有精细图案的对象或景色时

如图E所示，当拍摄对象拥有精细图案或者对比度不高时，例如花团锦簇的田野，自动对焦可能难以实现。

对于这些情况

(1)对与照相机距离相同的其它拍摄对象进行对焦，然后使用对焦锁定重新构图和拍摄。
(2)将照相机对焦模式设定为手动对焦，并手动对拍摄对象进行对焦。
请参阅照相机使用说明书中的“使用自动对焦拍摄好照片”。

产品中有害物质的名称及含量

标志	部件名称	有害物质
		铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
	外壳	○	○	○	○	○	○
	机械元件	×	○	○	○	○	○
	光学元件	○	○	○	○	○	○
	电子元件	×	○	○	○	○	○
本表格依据SJ/T11364的规定编制。○:表示该有害物质在该部件所有均质材料中的含量均在 GB/T26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T26572规定的限量要求。但是,以现有的技术条件要使照相机相关产品完全不含有上述有害物质极为困难,并且上述产品都包含在《关于电气电子设备中特定有含物质使用限制指令2011/65/EU》的豁免范围之内。

进口商：尼康映像仪器销售 （中国）有限公司

(上海市茂名南路205号瑞金大厦22楼, 200020)

尼康客户支持中心服务热线：400-820-1665 （周一至周日9:00-18:00，除夕下午休息）

http://www.nikon.com.cn/

在泰国印刷

出版日期：2015年4月1日

安全操作注意事項

警告

勿自行拆除

觸摸相機或鏡頭的內部零件可能會導致受傷。僅能由合格維修技師修理。如果由於掉落或其它事故導致相機或鏡頭裂開，在切斷產品電源和（或）取出電池後請將產品送至尼康授權的維修中心進行檢查。

發生故障時立刻關閉電源

如果您發現相機或鏡頭冒煙或發出異味，請立刻取出電池，注意避免燙傷。若繼續使用可能導致受傷。

取出電池或切斷電源後，請將產品送到尼康授權的維修中心進行檢查。

勿在易燃氣體環境中使用相機或鏡頭

如果在易燃氣體環境中使用電子設備，可能會導致爆炸或火災。

勿通過鏡頭或取景器觀看太陽

通過鏡頭或収景器觀看太陽或其它強光，可能會導致永久性的視覺損傷。

請勿在兒童伸手可及之處保管本產品

請特別注意避免嬰幼兒將電池或其它小部件放入口中。

使用相機和鏡頭時應注意以下事項

·保持相機和鏡頭乾燥。否則可能導致火災或引起電擊。
·請勿以濕手操作或觸摸相機或鏡頭。否則可能會導致電擊。
·逆光拍攝時，請勿使鏡頭朝向太陽，或者使陽光直接通過鏡頭，因為這可能導致相機過熱，引起火災。
·當鏡頭長時間不用時，請蓋上鏡頭的前蓋和後蓋，並且存放鏡頭時應避免陽光直射。否則可能會導致火災，因為鏡頭可能會使陽光聚焦於易燃物。

■術語

① 鏡頭遮光罩 (P.148)
② 鏡頭遮光罩安裝標記 (P. 148)
③ 鏡頭遮光罩設置標記 (P. 148)
④ 鏡頭遮光罩接環標記 (P.148)
⑤ 變焦環 (P.145)
⑥ 焦距尺 (P.145)
⑦ 焦距標記
⑧ 距離尺
⑨ 距離標記線
⑩ 對焦環 (P.145)
⑪ 接環標記
⑫ 鏡頭接環橡皮墊圈 (P.149)
⑬ CPU接點 (P.149)
⑭ 對焦模式開關 (P.145)
⑮ 減振ON/OFF開關 (P.146)
⑯ 減振模式開關 (P.146)
⑰ 變焦鎖定開關

( )：參考頁

感謝您購買 AF-S DX 尼克爾 18-200mm f/3.5-5.6G ED VR II 鏡頭。DX 尼克爾鏡頭是配合 D300 系列和 D90 等專用於尼康數碼單鏡反光（尼康 DX 格式）相機使用的專用鏡頭。如果安裝在尼康 DX 格式相機上，則鏡頭畫角與 35mm 格式相機的 1.5 倍焦距大致相等。使用本鏡頭之前，請先閱讀這些說明並參閱相機的使用說明書。

■主要特色

·啓用減震可以使用較慢的快門速度

(3.5檔*)，因此會擴大可用快門速度及變焦位置的範圍，尤其是手持相機時。

(*減震對快門速度的影響是根據相機與影像產品協會（CIPA）標準所測量；測量FX格式鏡頭時使用的是FX格式數碼相機，測量DX格式鏡頭時使用的是DX格式相機。變焦鏡頭是在最大變焦設定下進行的測量。)

- 可在 NORMAL 模式和 ACTIVE 模式之間進行切換，前者減少正常拍攝條件下相機震動而造成的影響，後者則減少較顯著的相機震動而造成的影響，如從行進中的車輛拍照時。

在 NORMAL 模式中，相機會自動區別相機震動與搖鏡動作，以減少水平或垂直搖鏡時相機震動而造成的影響。

·所應用的三片非球面鏡組件和兩片超低色散（ED）鏡片組件，確保色像差的校正，可使優越的光學效能和著色特性發揮到極限。另外，圓形光圈可以使虛化物體產生柔和舒適的模糊美感。

■對焦、變焦與景深

對焦前，請先轉動變焦環 ⑤ 調整焦距，直至獲得滿意的構圖。

如果相機具有景深預覽 （縮小光圈）按鍵或控制桿，則可以通過相機觀景器預覽景深。

• 這個鏡頭配備尼康內對焦（IF）系統。隨著拍攝距離減小，焦距也會減小。
• 距離尺不會顯示主體與相機之間的精確距離。數值均為近似值，只能作爲一般參考。拍攝遠處風景時，景深可能會影響操作，因此相機可能會對焦於比無限遠近的位置。
• 焦距為 18mm 時，如果變焦鎖定開關 ⑰ 設定於 LOCK 位置，變焦環即被鎖定。攜帶相機時，鎖定變焦環，以免鏡頭因本身重量而伸出。

■光圈設定

用相機調整光圈設定。

■可變最大光圈

將鏡頭從 18mm 變焦為 200mm 時，最大光圈減少 1^1/3 檔。

不過，不需要調整光圈設定即可得到正確曝光，因為相機會自動補償此變動。

■對焦 （圖A）

請根據下表來設定相機的對焦模式選擇器。

相機對焦模式	鏡頭對焦模式開關
	M/AM
AF	自動對焦和手動補償	手動對焦 (有對焦輔助功能)
MF	手動對焦 (有對焦輔助功能)

有關相機對焦模式的更多資訊，請參閱相機的使用說明書。

自動對焦和手動補償 （M/A 模式）

1 將對焦模式開關 ⑭ 設定在 M/A。
2 可以使用自動對焦，但通過半按住快門釋放按鍵，同時轉動獨立對焦環⑩，或者在配備 AF-ON 按鍵的相機上按此按鍵，則可以使自動對焦操作無效。
③再半按一次快門釋放按鍵或再按一次 AF-ON 按鍵即可取消手動對焦並恢復自動對焦。

以自動對焦獲得滿意效果

請參閱 “使用廣角或超廣角 AF 尼克爾鏡頭注意事項”（P.151）。

■減震模式

減震的基本觀念

相機震動 從行進中的車輛拍照時的相機震動 搖攝 震動強度 高低

將減震模式開關設定為 NORMAL。 □ 將減震模式開關設定為 ACTIVE。

拍照時	將減震模式開關設定為NORMAL或ACTIVE。
搖攝時	將減震模式開關設定為NORMAL。
從行進中的車輛拍照時	將減震模式開關設定為ACTIVE。

設定減震 ON/OFF 開關 （圖B）

ON： 半按快門釋放按鍵以及釋放快門的瞬間，減少相機震動造成的影響。因爲減少了觀景器中的震動,因此比較容易自動/手動對焦和對主體精確構圖。

OFF：不減少相機震動造成的影響。

設定減震模式開關 （圖C）

將減震 ON/OFF 開關設定為 ON，然後用減震模式開關選擇減震模式。

NORMAL：減震結構主要減少相機震動造成的影響。水平和垂直搖鏡時相機震動而造成的影響也會減少。

ACTIVE：減震結構會減少相機震動造成的影響，如從行進中的車輛拍照時出現的震動，對一般或較強烈的相機震動都進行減弱。在此模式中，不會自動區別相機震動與搖鏡動作。

使用減震的注意事項

· 半按快門釋放按鈕以後，請等到取景器中的影像穩定以後再完全按下快門釋放按鈕。
·由於減震結構的特性，釋放快門後取景器中的影像可能會變得模糊。這不是故障。
· 摇鏡拍攝時，務必將減振模式開關設定為 NORMAL（普通）。

如果您在搖攝時大範圍地移動相機，將不會對移動方向的相機震動進行補償。例如，水平搖只對垂直方向的相機震動進行減弱。

·請勿在減震正在運行時關閉相機或從相機上取下鏡頭。否則出現震動時可能會造成鏡頭發出聲音，會讓人覺得彷彿內部組件鬆脫或損壞。這不是故障。請重新打開相機消除這種情況。
- 對於配備內置閃光燈的相機，當內置閃光燈正在充電時減震不起作用。

• 對於具有 AF-ON 按鈕的自動對焦相機，即使按下 AF-ON 按鈕，減震功能仍然無效。
• 當相機安裝在三腳架上時，請將減振 ON/OFF 開關 ⑮ 設定為 OFF。不過，在使用未固定三腳架雲台的三腳架，或使用單腳架時，請將開關設定為 ON。

鏡時，

■内置閃光燈和邊暈現象

• 距離不到 0.6 m 時無法使用內置閃光燈。
  ·為避免邊暈現象，請勿使用鏡頭遮光罩。
  * 邊暈是指閃光燈發出的燈光因焦距或拍攝距離的差異被鏡頭遮光罩或鏡筒遮住時，影像的周邊出現的變黑現象。

相機 支援的焦距/拍攝距離
D7000/D300系列/D200/D100	• 18mm/1 m以上• 24mm以上/無限制
D90/D80	• 24mm和35mm/1 m以上• 50mm以上/無限制
D70系列/D5100/D5000/D3100/D3000/D60/D50/D40系列	• 24mm/1 m以上• 35mm以上/無限制

• D100 的內置閃光燈具有適合 20mm 以上焦距的覆蓋角度。
  焦距為 18mm 時出現邊暈現象。
  ·有關使用本鏡頭時的邊暈的最新資訊，請參見相機的說明書。

■使用鏡頭遮光罩

遮光罩會遮擋對照片造成不良影響的光線。也有助於保護鏡頭的玻璃面。

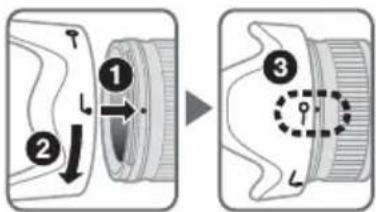

安裝遮光罩

• 為了方便安裝或取下遮光罩，請握持鏡頭遮光罩安裝標記（）），不要握持周圍。
  ·如果遮光罩安裝不當，則可能產生邊暈。
  ·存放遮光罩時，要反方向裝在鏡頭上。

■鏡頭的維護保養

• 小心不要讓 CPU 接點 ⑬ 弄髒或弄壞。
  · 如果鏡頭接環橡皮墊圈 ⑫ 損壞時，請務必讓附近的尼康授權的維修中心修理。
• 使用吹風刷清掃鏡頭表面。如想清除鏡頭上的污垢時，請用柔軟乾淨的棉布或鏡頭清潔紙沾點酒精或鏡頭清潔液擦拭。在擦拭鏡頭時，請繞著圓圈自中心向周圍擦拭，注意不要在鏡片上留下痕跡或碰撞外部的部件。
  ·切勿使用稀釋劑或苯等有機溶劑清潔鏡頭，否則可能導致損壞、火災或健康問題。
• NC濾鏡可以保護鏡頭前面的組件。鏡頭遮光罩也有助於保護鏡頭的正面。
  · 當把鏡頭保存在柔性鏡頭袋中時，請蓋好前鏡頭蓋和後鏡頭蓋。
  ·當鏡頭安裝在相機上時，切勿透過鏡頭遮光罩拎起或握持相機和鏡頭。
  · 當鏡頭長時間不用時，請將其保存在涼爽乾燥的地方以防發霉和生鏽。請勿放在陽光直射或樟腦丸/衛生丸等化學品附近。
  ·注意不要濺水於鏡頭上或落到水中，因爲將會生鏽而發生故障。
  · 鏡頭的一部分部件採用了強化塑料。不要把鏡頭放置在高溫的地方，以免損壞。

■標準配件

- 72mm LC-72 扣入式前鏡頭蓋

·鏡頭後蓋

• HB-35 刺刀式遮光罩

- CL-1018 軟鏡袋

■選購附件

- 72mm 旋入式濾鏡

■規格

鏡頭類型:G型 AF-S DX 變焦尼克爾鏡頭內裝有 CPU 和尼康刺刀式接環(專用於尼康數碼單鏡反光尼康DX 格式相機)

焦距:18mm-200mm

最大光圈:f/3.5-5.6

鏡頭構造:12組 16片(3片非球面鏡和2片 ED 鏡頭組件)

畫角:76°-8°

焦距尺:18、24、35、50、70、135、200mm

距離信息:輸入機身

變焦控制:經由獨立變焦環手動變焦

對焦:尼康內對焦(IF)系統,採用寧靜波動馬達自動對焦,經由獨立對焦環手動對焦

減震:採用音圈馬達(VCM)的鏡頭位移式

拍攝距離尺:以米為刻度,從0.5m至無限遠(∞)

最近對焦距離:0.5m(至焦平面,所有變焦位置)

光圈葉片:7片(圓形)

光圈：全自動

光圈範圍：f/3.5至f/22（18mm時），f/5.6至f/36（200mm時）

曝光測量：採用全開光圈方法

安裝尺寸： 72mm （ P = 0.75mm ）

設計和規格若有變更，製造商恕無義務另行通知。

■ 使用廣角或超廣角 AF 尼克爾鏡頭注意事項

下列情況中，當使用廣角或超廣角AF尼克爾鏡頭拍攝時，自動對焦可能無法獲得預期效果。

D 人物站立在遙遠背景的前方

如圖 D 中所示，當站在遠景前的人物處於對焦框內，則可能會背景清晰而人物模糊。

2. 當主體是具有精細圖案的物體或景色時

如圖 E 所示，當主體具有精細圖案或者對比度不高時，例如充滿著鮮花田野，自動對焦可能難以實現。

對於這些情況

(1) 對與相機距離相同的其它物體對焦，然後採用對焦鎖定重新構圖和拍攝。
(2) 將相機對焦模式設定為手動對焦，並手動對焦人物。

請參閱相機使用說明書中的“以自動對焦獲得滿意效果”。
