NÁVOD K OBSLUZE AFS 18200mm f3.55.6G ED VR II NIKON

Návod k obsluze STR. 108

Poznámky k bezpečnému provozu

UPOZORNĚNÍ

Zařízení nerozebírejte

Nedotýkejte se vnitřních částí fotoaparátu ani objektivu, může tak dojít k poranění. Opravy by měl provádět pouze kvalifikovaný technik. Pokud by v důsledku pádu či jiné nehody došlo k otevření fotoaparátu či objektivu, odpojte produkt a/nebo z něj vyjměte baterii a odneste jej do autorizovaného servisu Nikon, aby mohl být zkontrolován.

V případě nesprávného fungování zařízení okamžitě vypněte

Pokud byste zaznamenali, že z fotoaparátu či objektivu vychází kouř či neobvyklý zápach, vyjměte okamžitě baterii, ale dbejte, abyste se nepopálili. Další používání by mohlo vést ke zranění.

Po vyjmutí baterie či odpojení zdroje napájení produkt odneste do autorizovaného servisu Nikon, aby mohl být zkontrolován.

Nepoužívejte fotoaparát ani objektiv v přítomnosti hořlavých plynů

Provozování elektronického zařízení v přítomnosti hořlavých plynů může vést k výbuchu či požáru.

Objektivem ani hledáčkem se nedívejte na slunce

Pohled do slunce či jiného silného zdroje světla objektivem nebo hledáčkem fotoaparátu může způsobit trvalé poškození zraku.

Uchovávejte mimo dosah dětí

Zejména je třeba zabránit tomu, aby si malé děti vkládaly baterie nebo jiné malé součástky do úst.

Při manipulaci s fotoaparátem a objektivem dodržujte následující opatření

• Fotoaparát a objektiv uchovávejte v suchu. V případě nedodržení tohoto opatření může dojít k požáru či úrazu elektrickým proudem.
• Nemanipulujte s fotoaparátem ani s objektivem a nedotýkejte se jich, máte-li mokré ruce. V případě nedodržení tohoto opatření může dojít k úrazu elektrickým proudem.
• Při fotografování v protisvětle nemiřte objektivem přímo do slunce a nedovolte, aby sluneční světlo procházelo přímo do objektivu, protože by tak mohlo dojít k přehřátí fotoaparátu, případně i k požáru.
• Pokud není objektiv po delší dobu používán, nasad'te přední i zadní krytku objektivu a uložte objektiv mimo dosah přímého slunečního světla. Pokud byste tak neučinili, může dojít k požáru, protože objektiv může soustředit sluneční světlo na nějaký hořlavý předmět.

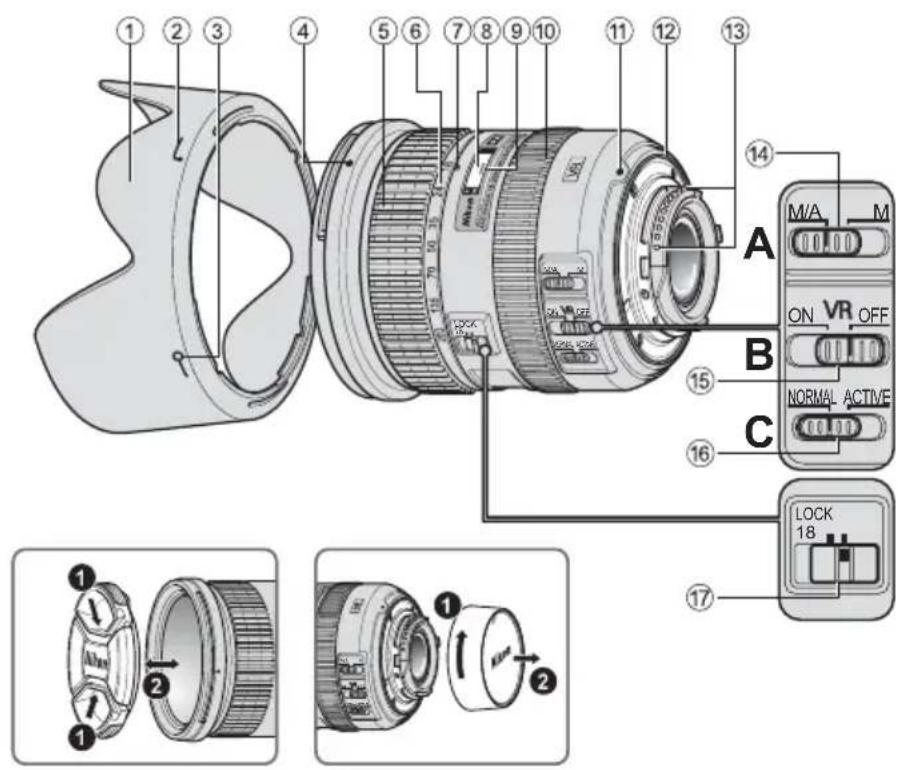

Názvosloví

① Sluneční clona (str. 114)
② Značka pro upevnění sluneční clony (str. 114)
③ Značka aretované polohy sluneční clony (str. 114)
④ Montážní značka sluneční clony (str. 114)
⑤ Zoomový kroužek (str. 111)
⑥ Stupnice ohniskových vzdáleností (str. 111)
⑦ Značka pro odečítání ohniskové vzdálenosti
⑧ Stupnice vzdáleností
⑨ Značka pro odečítání vzdáleností
⑩ Zaostřovací kroužek (str. 111)
⑪ Montážní značka
⑫ Gumové těsnění upevňovacího bajonetu objektivu (str. 115)
⑬ Kontakty CPU (str. 115)
⑭ Volič zaostřovacího režimu (str. 111)
⑮ Spínač redukce vibrací (str. 112)
⑯ Volič režimu redukce vibrací(str. 112)
⑰ Spínač aretace zoomu ( ): odkazovaná stránka

Děkujme vám, že jste si zakoupili objektiv AF-S DX NIKKOR 18-200mm f/3,5-5,6G ED VR II. Objektivy NIKKOR DX jsou určeny speciálně pro digitální jednooké zrcadlovky Nikon (formát Nikon DX), například pro fotoaparáty řady D300 nebo D90. Při upevnění objektivu na fotoaparát formátu Nikon DX je obrazový úhel objektivu ekvivalentní objektivu s 1,5 násobkem ohniskové vzdálenosti na kinofilmovém fotoaparátu resp. fotoaparátu formátu FX. Před použitím objektivu si pročtěte tyto pokyny a Návod k obsluze fotoaparátu.

■Hlavní funkce

• Aktivací redukce vibrací umožníte použití delších časů závěrky (3,5 EV*) a rozšíříte využitelný rozsah kombinací časů závěrky a nastavení zoomu pro fotografování z ruky. (*Účinky redukce vibrací na použitelnost jednotlivých časů závěrky jsou měřeny podle standardů sdružení Camera and Imaging Products Association (CIPA); objektivy formátu FX jsou měřeny na digitálních fotoaparátech formátu FX, objektivy formátu DX jsou měřeny na fotoaparátech formátu DX. Objektivy se zoomem jsou měřeny při nastavení nejdelší ohniskové vzdálenosti.)
• Máte na výběr mezi režimem NORMAL, který snižuje projevy chvění fotoaparátu za obvyklých podmínek při pořizování snímku, a režimem ACTIVE, který odstraňuje projevy výraznějšího chvění fotoaparátu, k jakému dochází například při fotografování zjedoucíhovozidla. Vrežimu NORMAL fotoaparát automaticky rozezná chvění fotoaparátu od panorámování ve vodorovném nebo svislém směru.

- Skvělá optická výkonnost a charakteristiky reprodukce jsou maximalizovány díky použití tří asférických optických členů a dvou optických členů s extrémně nízkým rozptylem světla (ED) zajišťujících korekci barevných vad. Irisová clona s kruhovým otvorem navíc zajišťuje příjemně měkkou reprodukci neostrých míst obrazu mimo rovinu ostrosti.

■ Zaostřování, zoomování a hloubka ostrosti

Před zaostřováním otočte zoomovým kroužkem ⑤ a n a s t a v t e ohniskovou vzdálenost, až vytvoříte požadovanou kompozici. Pokud je váš fotoaparát vybaven tlačítkem či páčkou pro kontrolu hloubky ostrosti (zavření clony na pracovní hodnotu), je možné hloubku ostrosti zkontrolovat v hledáčku fotoaparátu.

• Tento objektiv je vybaven systémem vnitřního zaostřování Níkon (Internal Focusing, IF). U tohoto systému se současně se zmenšováním zaostřené vzdálenosti zkracuje ohnisková vzdálenost objektivu.
• Stupnice vzdáleností neuvádí přesnou vzdálenost mezi objektem a fotoaparátem. Hodnoty jsou přibližné a měly by se používat pouze jako obecné vodítko. Při fotografování vzdálených krajin může hloubka ostrosti ovlivnit činnost autofokusu. Fotoaparát v takovém případě může zaostřit na kratší vzdálenost než_nekonečno.
• Při nastavení spínače aretace zoomu ⑰ do polohy LOCK v okamžiku nastavení ohniskové vzdálenosti 18mm dojde k zaaretování zoomového kroužku objektivu. Zoomový kroužek můžete zaaretovat při prénášení fotoaparátu, aby nedocházelo k vysouvání objektivu jeho vlastní vahou.

Nastavení clony

Pro úpravu nastavení clony použijte fotoaparát.

■Proměnlivá světelnost

Zoomováním objektivu z 18mm na 200mm se sníží světelnost objektivu o 1 ^1/3 clonového čísla. Avšak není třeba upravovat nastavení clony, aby bylo možné dosáhnout správné expozice, protože fotoaparát automaticky tuto změnu kompenzuje.

■Zaostřování (obr. A)

Na fotoaparátu nastavte volič zaostřovacích režimů podle níže uvedené tabulky:

Zaostřovací režim fotoaparátu	Volič zaostřovacích režimů objektivu
	M/A M
AF	Autofokus s prioritou manuálního zaostření	Manuální zaostřování (s možností asistence)
MF	Manuální zaostřování (s možností asistence)

Více informací o zaostřovacích režimech fotoaparátu naleznete v Návodu k obsluze fotoaparátu.

Autofokus s prioritou manuálního zaostření (režim M/A)

1 Nastavte volič zaostřovacích režimů ⑭ do polohy M/A.
2 Je aktivován autofokus, ale jeho činnost lze potlačit otočením zaostřovacího kroužku ⑩ objektivu v okamžiku namáčknutí tlačítka spouště do poloviny resp. v okamžiku stisknutí tlačítka AF-ON na fotoaparátech, které jsou tímto tlačítkem vybaveny.

3 Chcete-li zrušit manuální zaostřování a vrátit se k autofokusu, stiskněte do poloviny tlačítko spouště nebo jednou stiskněte tlačítko AF-ON.

Dosažení dobrých výsledků pomocí autofokusu

Viz „Poznámky ohledně použití širokoúhlých nebo extrémně širokoúhlých objektivů NIKKOR AF“ (str. 117).

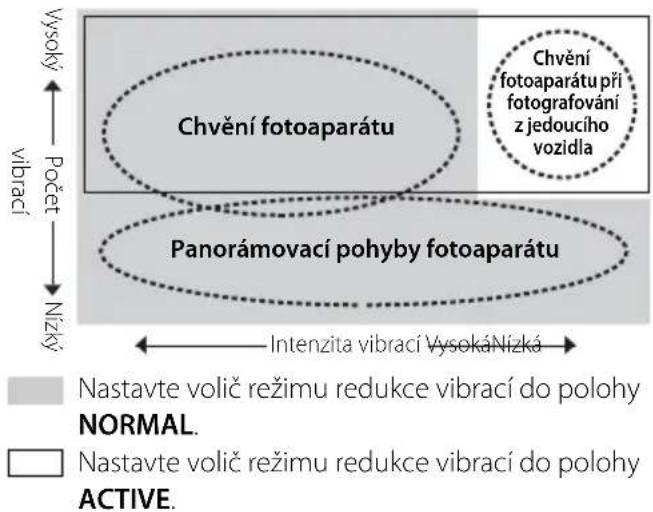

■Režim redukce vibrací Základní princip redukce vibrací

Chvění fotoaparátu Chvění fotoaparátu při fotografování z jedoucího vozidla Panorámovací pohyby fotoaparátu Intenzita vibrací VysokáNízká Nastavte volič režimu redukce vibrací do polohy NORMAL. Nastavte volič režimu redukce vibrací do polohy ACTIVE.

Při pořizování snímků	Nastavte volič režimu redukce vibrací na hodnotu NORMAL nebo ACTIVE.
Při panorámování	Nastavte volič režimu redukce vibrací do polohy NORMAL.
Při pořizování snímků z jedoucího vozidla	Nastavte volič režimu redukce vibrací do polohy ACTIVE.

Nastavení spínače redukce vibrací (obr. B)

ON: Projevy chvění fotoaparátu jsou omezovány při namáčknutí tlačítka spouště do poloviny a v okamžiku expozice snímku. Vzhledem k redukci vibrací obrazu v hledáčku je automatické i manuální zaostřování a přesné vytvoření kompozice snadnější.

OFF: Projevy chvění fotoaparátu nejsou omezovány.

Nastavení voliče režimu redukce vibrací (obr. C)

Nastavte spínač redukce vibrací do polohy ON a spínačem režimu redukce vibrací vyberte požadovaný režim.

NORMAL: Mechanizmus redukce vibrací v první řadě omezuje projevy chvění fotoaparátu. Projevy chvění fotoaparátu jsou omezovány také při svislém a vodorovném panorámování.

ACTIVE: Mechanizmus redukce vibrací omezuje projevy chvění fotoaparátu, k jakým dochází napřiklad při pořizování snímků z jedoucího vozidla, at’ jde o normální či intenzivnější otřesy. V tomto režimu fotoaparát neodlišuje chvění fotoaparátu od panorámovacích pohybů.

Poznámky k použití redukce vibrací

• Po namáčknutí tlačítka spouště do poloviny počkejte, než se obraz v hledáčku ustálí. Teprve poté můžete tlačítko spouště stisknout úplně.
  • Vzhledem k vlastnostem mechanizmu redukce vibrací může být obraz v hledáčku po expozici snímku rozmazaný. Nejde o závadu.
• Při panorámování snímků nastavte volič režimu redukce vibrací do polohy NORMAL.
  Při provádění výrazných panorámovacích pohybů dojde k automatickému vypnutí redukce vibrací ve směru panorámování. Při panorámování ve vodorovném směru je tak například omezováno jen chvění fotoaparátu ve svislém směru.
• Nevypínejte fotoaparát ani nesnímejte objektiv, pokud je redukce vibrací v provozu. Nebudete-li se tímto pokynem řídit, můžete mít při manipulaci s objektivem dojem, že došlo k uvolnění nebo ulomení nějaké součástky uvnitř objektivu. Nejde o závadu. K odstranění jevu dojde po opětovném zapnutí fotoaparátu.

• U fotoaparátů s vestavěným bleskem nepracuje redukce vibrací po dobu dobíjení blesku.

• Při použití fotoaparátů s autofokusem a tlačítkem AF-ON nepracuje redukce vibrací při stisknutí tohoto tlačítka.

• Pokud je fotoaparát upevněn na stativu, nastavte spínač redukce vibrací ⑮ do polohy OFF. Při použití stativu v kombinaci s nezaaretovanou stativovou hlavou nebo při použití jednoonohého stativu nastavte spínač do polohy ON.

■Vestavěný blesk a vinětace

• Vestavěný blesk nelze použít pro vzdálenosti kratší než 0,6 m.
• Chcete-li zabránit vinětaci, nepoužívejte sluneční clonu.
  * Vinětací se nazývá ztmavnutí okrajů obrazového pole, ke kterému dochází v závislosti na aktuální zaostřené vzdálenosti a ohniskové vzdálenosti objektivu v důsledku odstínění světla záblesku sluneční clonou nebo tubusem objektivu.

Fotoaparáty	Podporovaná ohnisková vzdálenost/Vzdálenost objektu
D7000/Série D300/D200/D100	• 18mm/1 m či vyšší• 24mm nebo více/bez omezení
D90/D80	• 24mm a 35mm/1 m a vyšší• 50mm nebo více/bez omezení
Série D70/D5100/D5000/D3100/D3000/D60/D50/Série D40	• 24mm/1 m či vyšší• 35mm nebo více/bez omezení

• Vestavěný blesk v modelu D100 má vyzařovací úhly vhodné pro ohniskové vzdálenosti 20mm a větší. K vinětací dochází při ohniskové vzdálenosti 18mm.
• Nejnovější informace týkající se vinětace v kombinaci s tímto objektivem viz návod k fotoaparátu.

■Použití sluneční clony

Sluneční clona odstiňuje světelné paprsky se škodlivým vlivem na kvalitu snímků. Pomáhá také chránit skleněný povrch čočky.

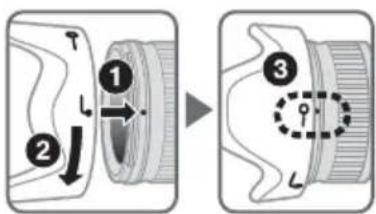

Připevnění sluneční clony

- Ujistěte se, že je montážní značka sluneční clony (●) vyrovnána se značkou aretované polohy sluneční clony (—○) ③.

• Sluneční clonu lze snadněji připevňovat a snímat, budete-li ji držet u značky pro upevnění sluneční clony (☐) a nikoli za vnější okraj.
• Není-li sluneční clona správně připevněna, může dojít k vinětaci.
• Objektiv je možné skladovat se sluneční clonou v obrácené poloze.

Péče o objektiv

• Dbejte, aby nedošlo ke zašpinění či poškození kontaktů CPU ⑬.
• Pokud dojde k poškození gumového těsnění upevňovacího bajonetu objektivu ⑫, je třeba požádat o opravu nejbližší autorizovaný servis Nikon.
• Povrch čoček čistěte pomocí ofukovacího štětečku. Je-li třeba odstranit nečistoty či šmouhy, použijte měkký čistý bavlněný hadřík či ubrousek na objektivy navlhčený v etanolu (alkohol) nebo v čističi na objektivy. Otírejte objektiv kruhovým pohybem od středu směrem k okraji a dbejte, abyste nezanechali žádné stopy ani se nedotýkali jiných částí objektivu.
• Nikdy pro čištění objektivu nepoužívejte organická rozpouštědla, například ředidlo či benzen, neboť by mohlo dojít k poškození, požáru či ke zdravotním problémům.
• K dispozici jsou filtry NC, které chrání přední čočku objektivu. Také sluneční clona pomáhá chránit přední část objektivu.
• Při ukládání objektivu do měkkého pouzdra uzavřete objektiv přední i zadní krytkou.

• Je-li objektiv namontován na fotoaparátu, nezvedejte ani nedržte fotoaparát ani objektiv za sluneční clonu.

• Pokud není objektiv po delší dobu používán, uložte jej na chladném a suchém místě, kde nedojde k výskytu plísní a koroze. Dbejte na to, abyste uložili objektiv mimo přímé sluneční světlo a mimo přítomnost chemických látek, jako je kafr či naftalín.

• Na objektiv se nesmí dostat voda ani nesmí být upuštěn do vody, protože to může vést k výskytu koroze a chybné činnosti objektivu.
• Některé části konstrukce objektivu jsou zhotoveny z technických plastů. Chcete-li zabránit poškození, nenechávejte objektiv nikdy na příliš horkém místě.

■Standardní příslušenství

• Zaklapávací přední krytka objektivu 72mm LC-72
  • Zadní krytka objektivu
  • Bajonetová sluneční clona HB-35
  • Měkké pouzdro na objektiv CL-1018

■Volitelné příslušenství

- Šroubovací filtry 72mm

■Specifikace

Typ objektivu: Objektiv NIKKOR AF-S DX typu G s vestavěným CPU a bajonetem Nikon (speciálně navržen pro použití s digitálními jednookými zrcadlovkami Nikon formátu Nikon DX)

Světelnost: f/3,5-5,6

Konstrukce 16 čoček/12 členů (3 asférické objektivu: optické členy a 2 optické členy ze skel ED)

Obrazový úhel: 76°-8°

Informace o Přenášená do fotoaparátu vzdálenosti:

Ovládání zoomu: Manuálně pomocí samostatného zoomového kroužku

Zaostřování: Systém vnitřního zaostřování (Internal Focusing), autofokus využívající ultrazvukový zaostřovací motor (SWM), manuální pomocí samostatného zaostřovacího kroužku

Redukce vibrací: Optická s využitím motorů VCM (motory s indukční cívkou)

Stupnice značená v metrech a stopách, od vzdáleností: 0,5 m do nekonečna (∞)

Nejkratší zaostřitelná 0,5 m od obrazové roviny při všech pozicích zoomu

vzdálenost:

Clona: Plně automatická

Rozsah clon: f/3,5 až f/22 (při 18mm), f/5,6 až f/36 (při 200mm)

Měření expozice: Při plně otevřené cloně

Průměr filtrového 72 mm (P = 0,75 mm) závitu:

Rozměry: Přibližně 77 mm (průměr) × 96,5 mm (od dosedací plochy bajonetu fotoaparátu)

Hmotnost: Přibližně 565 g

Výrobce může provést změny specifikace i designu, aniž by je předem oznámil, a nevzniká mu žádný závazek.

■ Poznámky ohledně použití širokoúhlých nebo extrémně širokoúhlých objektivů NIKKOR AF

V následujících situacích nemusí autofokus fungovat tak, jak očekáváte, pokud fotografujete s širokoúhlými nebo extrémně širokoúhlými objektivy NIKKOR AF.

D Osoba stojící před vzdáleným pozadím

1. Když je hlavní objekt v zaostřovacím poli relativně malý

Když je osoba stojící před vzdáleným pozadím umístěna v zaostřovacím poli, jak je vidět na obr. D, může dojít k zaostření na pozadí, zatímco objekt bude rozostřen.

2. Když je hlavním objektem scéna či objekt s jemným vzorem

Když je objekt jemně vzorován nebo se vyznačuje nízkým kontrastem, jako například pole plné květin, jak vidíte na obr. E, může být pro autofokus obtížné zaostřit.

Jak postupovat v těchto situacích

(1) Zaostřete na jiný objekt umístěný ve stejné vzdálenosti od fotoaparátu, použijte blokaci zaostření, zamiřte fotoaparát na požadovaný objekt a pořídte snímek.

(2) Nastavte zaostřovací režim fotoaparátu na manuální zaostřování a zaostřete objekt manuálně. Viz kapitola „Dosažení dobrých výsledků pomocí autofokusu“ v Návodu k obsluze k fotoaparátu.

Fotoaparát ani objektív nepoužívajte v blízkosti horľavých plynov

Clonu nastavujte pomocou fotoaparátu.

Variabilná svetelnost

Transfokácia objektívu z 18mm na 200mm znižuje maximálnu svetelnost objektívu o 1 ^1/3 .

Automatické zaostrovanie s možnostou ručného zaostrovania (režim M/A)

Získanie dobrých výsledkov s automatickým zaostrovaním

Starostlivost' o objektív

• 72mm závitové filtre

■Technické parametre

Stabilizáciaobrazu:	Metóda pohybu snímača pomocoumotorov s kmitacími cievkami (VCM)
Stupnicavzdialenostisnímania:	Odstupňovaná v metrocha stopách od 0,5 m po nekonečno )
Najkratšiazaostritelnávzdialenost:	0,5 m od roviny ostrosti vo všetkýchpolohách transfokátora
Počet listovclony:	7 ks (s optimalizovaným tvarom)

Hmotnost: Približne 565 g

■ Poznámky o používaní širokouhlých alebo extrémně širokouhlých objektívov NIKKOR s automatickým zaostrovaním (AF)

2. Ked'je hlavným objektom scéna alebo predmet s jemným vzorom
