BRUKSANVISNING AFS 18200mm f3.55.6G ED VR II NIKON

Användarhandbok S. 58 P. 142

Att notera för en säker hantering

SE UPP!

Montera inte isär kameran

Om du rör vid delarna Om du rör vid delarna inne i kameran eller objektivet kan du skada dig. Reparationer ska endast utföras av kvalificerade tekniker. Om kameran eller objektivet skulle brytas upp efter att de tappats i marken eller stötts till, ska du efter att den kopplats bort från nätströmmen och/eller batteriet lossats, lämna in produkten till ett auktoriserat Nikon-servicecenter för inspektion.

Stäng genast av kameran om den slutar att fungera korrekt

Om det kommer rök eller någon ovanlig lukt från kameran eller objektivet ska du genast ta bort batteriet. Var försiktig så att du inte bränner dig. Fortsatt användning kan medföra personskada.

När du har avlägsnat eller kopplat bort strömkällan bör du ta utrustningen till ett auktoriserat Nikon-servicecenter för kontroll.

Använd inte kameran eller objektivet i närheten av lättantändlig gas

Hantering av elektrisk utrustning i närheten av lättantändlig gas kan resultera i explosion eller brand.

Titta inte in i solen genom objektivet eller sökaren

Om du tittar in i solen eller någon annan stark ljuskälla genom objektivet eller sökaren kan ögonen skadas permanent.

Förvara utom räckhåll för barn

Var försiktig och förvara produkten utom räckhåll för barn så att de inte stoppar batterier eller andra smådelar i munnen.

Observera följande försiktighetsåtgärder när du hanterar kameran och objektivet

• Håll kameran och objektivet torra. Underlåtenhet att följa denna anvisning kan resultera i brand eller elektrisk stöt.
• Hantera eller rör inte kameran eller linsen med våta händer. Underlåtenhet att följa dessa anvisningar kan resultera i elektrisk stöt.
• När du fotograferar i motljus ska du tänka på att inte rikta objektivet mot solen och inte heller låta solstrålar gå rakt in i objektivet. Annars kan kameran bli överhettad och kanske orsaka brand.
• När objektivet inte ska användas under en längre tidsperiod ska både främre och bakre objektivlock sättas fast och objektivet placeras på en plats skyddad mot direkt solljus. Underlåtenhet att följa denna anvisning kan orsaka brand, eftersom objektivet kan fokusera solljuset mot ett lättantändligt objekt.

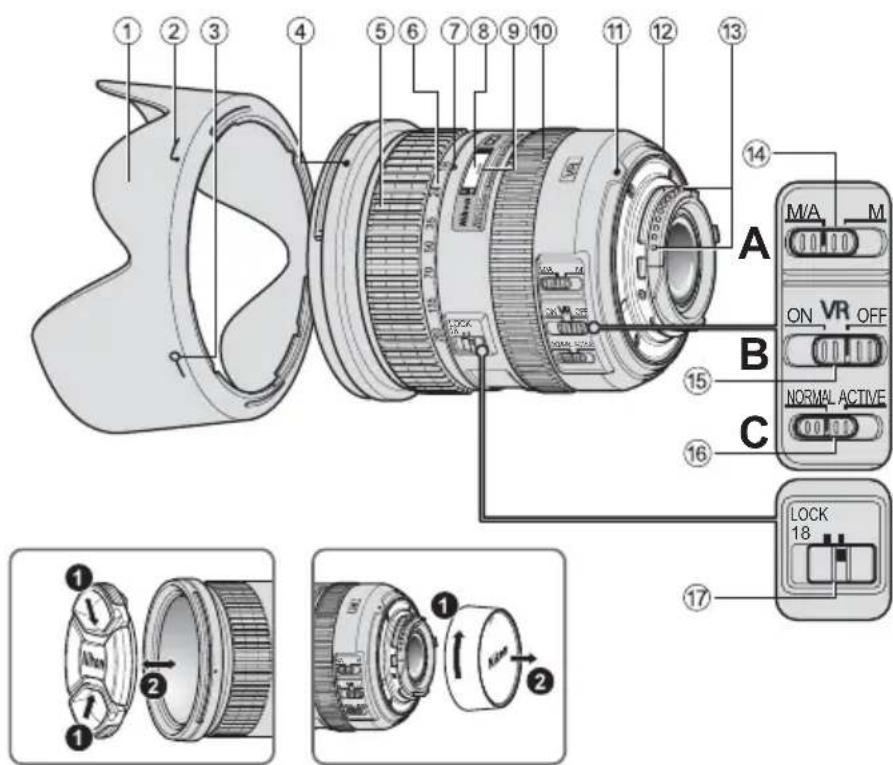

■Terminologi

① Motljusskydd (S. 64)
② Motljusskydd fästindex (S. 64)
③ Motljusskydd inställningsindex (S. 64)
④ Motljusskydd monteringsindex (S. 64)
⑤ Zoomring (S. 61)
⑥ Brännviddsskala (S. 61)
⑦ Brännviddsindex
⑧ Avständsskala
⑨ Avständsindex
⑩ Fokusring (S. 61)
⑪ Monteringsindikering
⑫ Gummipackning för montering av objektiv (S. 65)
⑬ CPU-kontakter (S. 65)
⑭ Brytare för fokuslägesväljare (S. 61)
⑮ Vibrationsreduceringens ON/OFF-brytare (S. 62)
⑯ Lägesbrytare för vibrationsreducering (S. 62)
⑰ Zoomlåsknapp ( ): Referenssida

Tack för att du har köpt objektivet AF-S DX NIKKOR 18-200mm f/3,5-5,6G ED VR II. DX NIKKOR-objektiv är särskilt utformade för att användas med Nikon digitala systemkameror (Nikon DX-format), till exempel D300-serien och D90. Vid montering på kameror i Nikon DX-format motsvarar objektivets bildvinkel ungefär 1,5× brännvidden i 35mm format. Innan du använder objektivet ska du läsa de här instruktionerna och kamerans Användarhandbok.

Huvudfunktioner

- Med vibrationsreduktionen aktiverad kan längre slutartider användas (3,5 steg*). Därmed ökar antalet slutartider och zoompositioner som kan användas, särskilt på en handhållen kamera.

(*Effekterna av VR på slutartiden mäts i enlighet med standarden från Camera and Imaging Products Association (CIPA); Objektiv med FX-format mäts med digitalkameror i FX-format, och objektiv med DX-format med kameror med DX-format. Zoomobjektiv mäts vid maximal zoom.)

- Det är möjligt att växla läge mellan NORMAL, som reducerar kameraskakningar under normala fotograferingsförhållanden, och ACTIVE, som reducerar kraftigare kameraskakningar, till exempel vid fotografering från ett fordon i rörelse.

I läget NORMAL känner kameran automatiskt av kameraskakningar vid en panorerande rörelse (horisontell eller vertikal) och reducerar effekten av kameraskakningen.

- Tre asfäriska linselement och två glaselement (ED) för extra låg färgspridning ger överlägsna optiska prestanda och återgivningsegenskaper och en bättre reducing av kromatisk aberration. Dessutom ger den rundade bländaren en mjuk och behaglig oskärpa till de delar av bilden som inte är i fokus.

■Ställa in fokus, zoom och skärpedjup

Innan du ställer in fokus roterar du på zoomringen ⑤ för att justera brännvidden så att du får med den önskade kompositionen.

Om kameran har funktioner för förhandsgranskning av skärpedjupet kan du förhandsgranska skärpedjupet genom kamerans sökare.

• Det här objektivet är utrustat med Nikons system för innerfokusering (IF). Om fotograferingsavständet minskar, minskar också brännvidden.
• Avständsskalan visar inte det exakta avståndet mellan motivet och kameran. Dessa värden är ungefärliga och bör endast ses som en allmän vägledning. När du fotograferar ett landskap på långt avstånd kan skärpedjupet påverka bilden så att kameran fokuserar på en position som är närmare än oändligheten.
• När zoomlåsknappen 17 är inställd på LOCK med brännvidden 18mm är zoomringen låst. Lås zoomringen när du bär kameran för att förhindra att objektivet dras ut av sin egen vikt.

■Ställa in bländaren

Använd kameran för att justera bländarinställningen.

■Variabel maximal bländarstorlek

Om du zoomar från 18mm till 200mm minskas den maximala bländarstorleken med 1 ^1/3 steg. Men du behöver inte justera bländarinställningen för att få rätt exponering eftersom kameran automatiskt kompenserar för den här variabeln.

■Fokusering (bild A)

Ställ in kamerans fokuslägesväljare enligt denna tabell.

Kamerans fokusläge	Objektivets fokusläge
	M/A M
AF	Autofokus med möjlighet till manuell styrning	Manuell fokusering (Möjlighet till fokuseringshjälp.)
MF	Manuell fokusering (Möjlighet till fokuseringshjälp.)

Mer information om kamerans fokuslägen finns i kamerans Användarhandbok.

Autofokus med möjlighet till manuell styrning (M/A-läge)

1 Ställ in linsens brytare för fokuslägesväljare ⑭ på M/A.
2 Autofokus har aktiverats, men den automatiska fokuseringen kan åsidosättas om du roterar den separata fokusringen ⑩ samtidigt som du trycker in avtryckaren halvvägs, eller om du trycker på AF-ON-knappen på kamerahuset om kameran har en sådan.
3 Tryck in avtryckaren halvvägs eller tryck på AF-ON-knappen en gång till om du vill avbryta den manuella fokuseringen och gå tillbaka till autofokus.

Få bra resultat med autofokus

Se "Om att använda AF NIKKOR vidvinkel- eller super vidvinkel-objektiv" (S. 67).

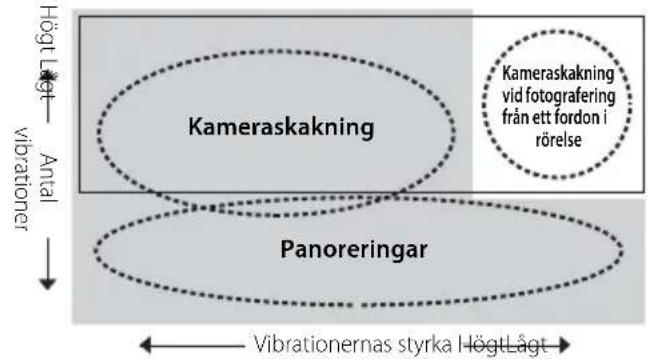

■Vibrationsreduktion Beskrivning av läget vibrationsreduktion

Högt Lågt Antal vibrationer Kameraskakning Panoreringar Vibrationernas styrka HögltLågt Kameraskakning vid fotografering från ett fordon i rörelse

Ställ in vibrationsreduktionen till läget NORMAL. Ställ in vibrationsreduktionen till läget ACTIVE.

Vid fotografering	Ställ in vibrationsreduktionen till läget NORMAL eller ACTIVE.
Vid fotografering med panoreringar	Ställ in vibrationsreduktionen till läget NORMAL.
Vid fotografering från ett fordon i rörelse	Ställ in vibrationsreduktionen till läget ACTIVE.

Ställa in vibrationsreduktionens ON/OFF-knapp (bild B)

ON: Effekterna av kameraskakning reduceras när du trycker ned avtryckaren halvvägs samt vid det ögonblick då bilden tas. Eftersom vibrationer reduceras i sökaren, underlättas den automatiska eller manuella fokuseringen och själva komponeringen av motivet i sökaren blir lättare.

Ställa in vibrationsreduktionen (bild C)

Ställ in vibrationsreduktionens ON/OFF-knapp till ON och välj ett läge för vibrationsreduktionen med lägesväljaren.

NORMAL: Vibrationsreduktionen reducerar huvudsakligen effekten av kameraskakningar. Effekten av kameraskakningar reduceras också vid horisontella eller vertikala panoreringar.

ACTIVE: Vibrationsreduktionen reducerar effekten av kameraskakningar vid till exempel fotografering från ett fordon i rörelse. Både normala och kraftigare kameraskakningar reduceras. I det här läget görs ingen automatisk skillnad mellan kameraskakningar och panorering.

Att notera om vibrationsreducering

• Tryck först ned avtryckaren halvvägs och vänta sedan tills bilden i sökaren stabiliseras innan du trycker ned avtryckaren helt.
• På grund av vibrationsreduceringens mekaniska egenskaper kan bilden i sökaren bli suddig efter att avtryckaren släppts. Detta är inte något fel.
• När du tar panoreringsbilder ska du tänka på att ställa in lägesbrytaren för vibrationsreducing på NORMAL Om du flyttar kameran i en vid både när du panorerar, kompenserar den inte för vibrationer i panoreringsriktningen. Till exempel reduceras endast effekterna av vertikal kameraskakning vid horisontell panorering.
• Stäng inte av kameran och lossa inte objektivet från kameran när vibrationsreducingen är aktiverad. Om detta inte efterföljs kan det låta och kännas som en invändig del är lös eller trasig i objektivet när du skakar på det. Detta är inte något fel. Starta kameran igen för att korrigera detta.

• För kameror som har inbyggd blixt, fungerar inte vibrationsreduceringen när den inbyggda blixten laddas.

• I kameror med autofokus med en AF-ON-knapp fungerar inte vibrationsreduktion även om knappen AF-ON trycks ned.

• När kameran är monterad på ett stativ ska vibrationsreduceringens ON/OFF-brytare ⑮ ställas in på OFF. Ställ dock in knappen på ON när du använder ett trebent stativ utan att fixera stativhuvudet eller när du använder ett enbent stativ.

■Inbyggd blixt och vinjettering

• Den inbyggda blixten kan inte användas för kortare avständ än 0,6 m.
• För att undvika vinjettering, använd inte motljusskydd.
  * Vinjettering är mörka hörn som syns runt bilden när ljuset från blixten hindras av motljusskyddet eller av objektivhuset, beroende på brännvidd eller fotograferingsavständ.

Kameror Brännvidd/avständ
D7000/D300-serien/D200/D100	• 18mm/1 m eller större• 24mm eller längre/Ingen begränsning
D90/D80	• 24mm och 35mm/1 m eller större• 50mm eller längre/Ingen begränsning
D70-serien/D5100/D5000/D3100/D3000/D60/D50/D40-serien	• 24mm/1 m eller större• 35mm eller längre/Ingen begränsning

• Den inbyggda blixten på D100 har en täckningsvinkel som är lämplig för en brännvidd på 20mm eller större. Vinjettering sker vid en brännvidd på 18mm.
• För den senaste informationen om vinjettering med detta objektiv, se kamerans handbok.

■Använda motljusskyddet

Motljusskyddet skyddar bilderna från ljusstålar. Det hjälper även till att skydda objektivets glasyta.

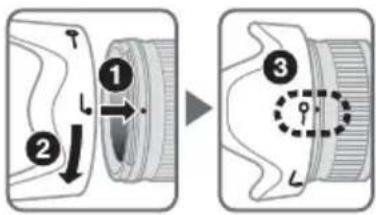

Att fästa motljusskyddet

- Kontrollera att motljusskyddets monteringsindex(●) är riktat mot motljusskyddets inställningsindex (—○) ③.

• Det är lättare att fästa och ta av motljusskyddet om du håller det vid fästindex ( ) i stället för i ytterkanten.
• Om motljusskyddet inte sitter korrekt kan vinjettering uppstå.
• Objektivet kan förvaras med motljusskyddet på i omvänt läge.

Vård av objektivet

• Var försiktig så att inte CPU-kontakterna ⑬ blir smutsiga eller skadas.
• Om gummipackningen för monteringen av objektivet ⑫ skadats, besök hos närmaste auktoriserade återförsäljare eller ditt servicecenter för reparation.
• Rengör objektivets ytor med en blåsborste. Använd en mjuk, ren bomullsduk eller linsduk fuktad med etanol (alkohol) eller linsrengöringsmedel, för att ta bort smuts och fettfläckar. Torka i en cirkulär rörelse från mitten och utåt. Lämna inte kvar några spår av rengöringsmedlet och rör inga andra delar av objektivet.
• Använd aldrig organiska lösningsmedel som t ex thinner eller bensen för rengöring av objektivet, eftersom det kan skada det och orsaka brand eller hälsoproblem.
• Det finns NC-filter som skyddar den främre linsen. Linsskyddet hjälper också till att skydda den främre linsen.
• När objektivet förvaras i sin flexibla objektivpåse ska både främre och bakre linsskydd vara monterade.

• När objektivet är monterat på kameran bör du inte lyfta eller hålla kameran och objektivet i linsskyddet.

• Om objektivet inte ska användas under en längre tidsperiod ska det förvaras svalt och torrt så att mögel och rost kan undvikas. Förvara det också skyddat mot direkt solljus och kemikalier såsom kamfer och naftalen.

• Se till att det inte kommer vatten på objektivet och tappa det inte i vatten, eftersom det då kommer att rosta och sluta fungera.
• Förstärkt plast används i vissa av objektivets delar. Lämna aldrig objektivet på en alltför varm plats för att undvika skador.

Standardtillbehör

• 72mm främre objektivlock som knäpps på plats LC-72
  • Bakre objektivlock
  • Bajonettskydd HB-35
  • Flexibelt objektivfodral CL-1018

■Extra tillbehör

• 72mm skruvfilter

■Specifikationer

Objektivtyp: G-typ AF-S DX NIKKOR zoomobjektiv med inbyggd CPU och Nikon-bajonettfattning (speciellt konstruerat för användning tillsammans med kameror i Nikon digital-SLR—Nikon DX-format)

Fokallängd: 18mm–200mm

Maximal f/3,5-5,6

bländare:

Linskonsstruktion: 16 element i 12 grupper (3 asfäriska linser och 2 ED-linselement)

Bildvinkel: 76°–8°

Brännviddsskala: 18, 24, 35, 50, 70, 135, 200mm

Avständsinformation: Visas i kamerahuset

Zoomkontroll: Manuellt med separat zoomring

Fokusering: Nikon-system för innerfokusering (IF), autofokus med en fokuserande Silent Wave-motor, manuellt med separat fokusring

Vibrationsreducing: Objektivbyte med VCM-motorer (voice coil)

Avståndsskala: Anges i meter från 0,5 m till oändlighet (∅)

Minsta 0,5 m från skärpeplanet vid alla fokusavständ: zoompositioner

Antal slutarblad: 7 st. (rundade)

Bländare: Helautomatisk

Bländarskala: f/3,5 till f/22 (vid 18mm), f/5,6 till f/36 (vid 200mm)

Exponeringsmätning: Via fullbländare

Storlek: 72 mm (P = 0,75 mm)

Mått: Ungefär 77 mm diameter × 96,5 mm (utstick från objektivets monterade fläns)

Vikt: Cirka 565 g

Specifikationer och utförande kan ändras när som helst, utan att tillverkaren meddelar detta och utan någon skyldighet för densamme.

■ Om att använda AF NIKKOR vidvinkel- eller super vidvinkel-objektiv

I följande situationer kanske inte autofokus fungerar som förväntat när du använder AF NIKKOR vidvinkel- eller super vidvinkel-objektiv.

D En person som står framför en bakgrund med långt avständ

E Ett fält med blommor

1. När det huvudsakliga motivet i fokusområdet är relativt litet

När en person som står framför en bakgrund på långt avständ befinner sig utanför fokusmarkeringen, som visas i bild D, kan bakgrunden komma i fokus medan motivet hamnar utanför fokus.

2. När det huvudsakliga motivet är ett detaljerat mönster eller landskap

När motivet består av ett detaljerat mönster eller har låg kontrast, till exempel ett fält med blommor, som visas i bild E kan det vara svårt att fokusera med hjälp av autofokus.

Lösningar på den här typen av problem

(1) Fokusera med hjälp av ett annat motiv på samma avständ från kameran och lås fokus där. Rikta sedan kameran mot motivet som du vill fotografera och ta bilden.
(2) Ställ in kamerans fokusläge till manuell fokusering och ställ in fokus manuellt på motivet.

Se "Få bra resultat med autofokus" i kamerans Användarhandbok.
