사용 설명서 AFS 18200mm f3.55.6G ED VR II NIKON

사용하기 전에 '본 설명서'를 자세히 읽고 올바르게 사용하십시오. 이 '본 설명서'에는 제품을 안전하고 올바르게 사용하게 함으로써 부상 또는 재산 상의 손해를 사전에 방지하기 위한 중요한 내용이 기재되어 있습니다. 다 읽으신 후에서는 사용자가 언제나 쉽게 볼 수 있는 곳에 보관하여 주십시오.

표시에 관하여

각 표시의 의미는 다음과 같습니다.

경고

이 표시를 무시하고 잘못된 방법으로 취급하시면 사망 또는 부상의 위험이 있는 내용을 표시하고 있습니다.

주의

이 표시를 무시하고 잘못된 방법으로 취급하시면 부상을 입을 위험이 있는 내용 및 물적 손해가 발생할 위험이 있는 내용을 표시하고 있습니다.

준수해야 될 사항의 종류를 다음의 그림 표시로 구분하여 설명하고 있습니다.

그림 표시 예

△기호는 주의(경고 포함)를 알리는 표시입니다. 그림 내부, 또는 주변에 구체적인 주의 내용(좌측 그림의 경우에는 감전 주의)이 표시되어 있습니다.

©기호는 금지(해서는 안 되는 행위) 행위를 알리는 표시입니다. 그림 내부, 또는 주변에 구체적인 금지 내용(좌측 그림의 경우에는 분해 금지)이 표시되어 있습니다.

●기호는 엄수 사항(반드시 준수해야 하는 사항)을 알리는 표시입니다. 그림 내부, 또는 주변에 구체적인 엄수사항(좌측 그림의 경우에는 건전지 분리)이 표시되어 있습니다.

⚠경고
분해 금지	분해하거나 수리 · 개조하지 마십시오.감전 혹은 이상 작동에 의한 부상의 원인이 됩니다.
접촉 금지즉시 수리 의뢰를 하십시오.	낙하 등으로 인한 파손으로 내부가 노출된 경우에는 노출된 부분에 손을 대지 마십시오.감전되거나 파손된 부분에 의한 부상의 원인이 됩니다.카메라 전지를 분리하고 판매점 또는 니콘 서비스 센터에 수리 요청을 하십시오.
전지를 분리 하십시오.즉시 수리 요청을 하십시오.	뜨거워지거나, 연기가 나거나, 타는 냄새가 나는 등의 이상 현상 시에는 즉시 카메라 전지를 분리하십시오.그대로 계속 사용하시면 화재 및 화상의 원인이 됩니다. 전지를 분리할 때에는 화상을 입지 않도록 충분히 주의해 주십시오. 전지를 분리하고 니콘 고객 만족 센터에 수리를 요청하십시오.
액체접촉 금지	물에 담그거나 물을 뿌리거나 비에 적시지 마십시오.발화 및 감전의 원인이 됩니다.
사용 금지	인화 · 폭발의 위험이 있는 장소에서는 사용하지 마십시오.프로판 가스 · 가솔린 등의 인화성 가스 또는 분진이 발생하는 장소에서 사용하면 폭발 또는 화재의 원인이 됩니다.
사용 금지	렌즈 또는 카메라로 직접 태양이나 강한 빛을 보지 마십시오.실명 또는 시력 장애의 원인이 됩니다.

⚠ 주의
감전 주의	젖은 손으로 만지지 마십시오.감전의 원인이 될 수 있습니다.
보관 주의	제품은 유아의 손이 닿지 않는 곳에 두십시오.부상의 원인이 될 수 있습니다.
사용 주의	역광 촬영의 경우에는 태양이 화각에서 충분히 벗어나게 하십시오.태양광이 카메라 내부에서 초점을 형성하여 화재의 원인이 될 수 있습니다.화각으로부터 태양을 살짝 벗어나게 하더라도 화재의 원인이 될 수 있습니다.
보관 주의	사용하지 않을 경우에는 렌즈에 캡을 씨우거나 태양광이 닿지 않는 장소에 보관하십시오.태양광이 초점을 형성하여 화재의 원인이 될 수 있습니다.
이동 주의	삼각대에 카메라 또는 렌즈를 장착한 상태로 이동하지 마십시오.넘어지거나 부딪쳐서 부상의 원인이 될 수 있습니다.
방치금지	창문을 완전히 닿은 자동차 실내 또는 직사광선이 닿는 장소 등, 온도가 매우 높아지는 장소에 방치하지 마십시오.내부 부품에 나쁜 영향을 미치며, 화재의 원인이 될 수 있습니다.

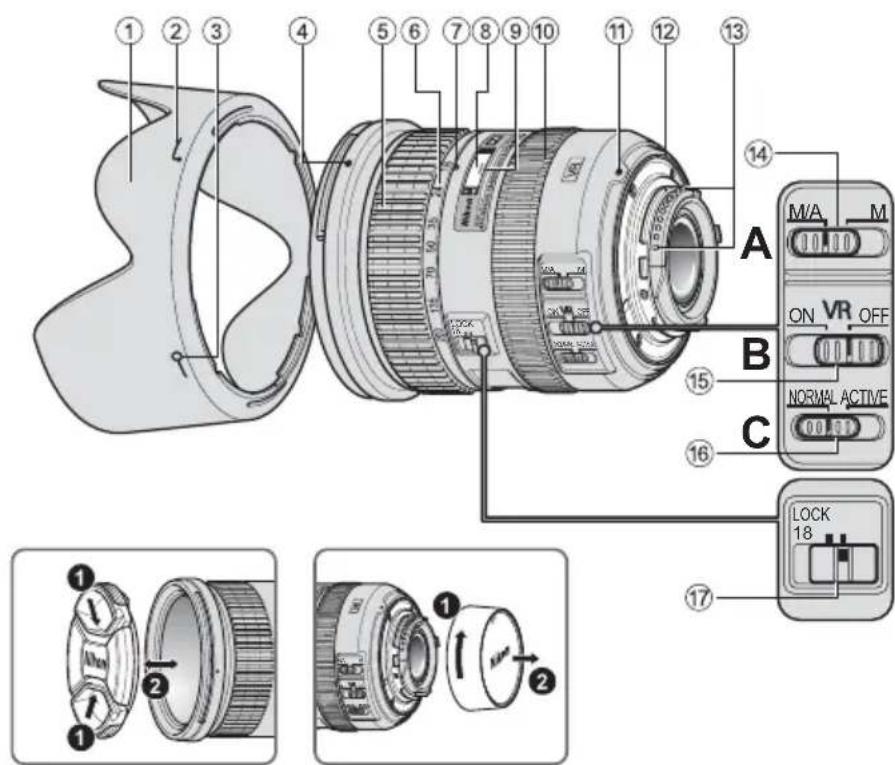

■명칭

① 렌즈 후드 (P. 159)
② 렌즈 후드 부착 표시선 (P. 159)
③ 렌즈 후드 세팅 표시선 (P. 159)
④ 렌즈 후드 마운팅 표시선 (P.159)
⑤ 좀 링 (P. 156)
⑥ 초점 거리계 (P. 156)
⑦ 초점 거리 표시선
⑧ 거리계
⑨ 거리 표시선
⑩ 초점 링 (P. 156)
⑪마운팅 표시선
⑫ 렌즈 장착 고무 패킹 (P.160)
⑬ CPU 접점 (P. 160)
⑭ 초점 모드 스위치 (P.156)
⑮ 손떨림 보정 ON/OFF 스위치 (P. 157)
⑯ 손떨림 보정 모드 스위치 (P. 157)
⑰ 좀 고정 스위치

( ): 참조 페이지

AF-S DX NIKKOR 18-200mm f/3.5-5.6G ED VR II 렌즈를 구입하여 주셔서 감사합니다. DX NIKKOR 렌즈는 D300 시리즈 및 D90과 같은 Nikon 디지털 일안 리플렉스(Nikon DX 포맷) 카메라에 사용하도록 특별히 설계된 렌즈입니다. Nikon DX 규격 카메라에 장착하는 경우 렌즈의 촬영 화각이 35mm 형식의 약 1.5× 초점 거리와 동일합니다. 본 렌즈를 사용하기 전에 아래의 사항을 읽고 카메라의 사용설명서를 참조하여 주시기 바랍니다.

■주요 기능

-손떨림 보정을 사용하면 저속 셔터 속도 (3.5스톱*)를 사용할 수 있으므로 특히 카메라를 손으로 잡고 있을 때 유효 셔터 속도와 좀 위치의 범위가 늘어납니다.

- 색수차를 보정하는 세 개의 비구면 렌즈와 두 개의 초저분산(ED) 유리를 사용함으로써 탁월한 광학 성능을 나타내고 렌더링 특성을 극대화합니다. 또한 원형 조리개를 통해 사진의 아웃 포커스 부분을 부드럽게 촬영합니다.

Association; 카메라 영상기기공업회)에 따라 셔터 속도에 미치는 VR의 효과를 측정합니다. FX 포맷 렌즈는 FX 포맷 디지털 카메라를 사용하여, DX 포맷 렌즈는 DX 포맷 카메라를 사용하여 측정합니다. 줌 렌즈는 최대 줌에서 측정합니다.)

- 일반 촬영 조건에서의 카메라 흔들림을 제거하는 NORMAL 모드 및 주행 중 차 안에서 사진 촬영 시 나타나는 것과 같은 극심한 카메라의 흔들림을 제거하는 ACTIVE 모드를 번갈아가며 전환할 수 있습니다.

NORMAL 모드에서는 카메라가 패닝 동작과 카메라 흔들림을 자동으로 구별하여 수평 또는 수직 패닝에서 카메라 흔들림을 제거합니다.

■초점, 좀 및 심도 조절하기

초점을 맞추기 전에 원하는 구도가 잡힐 때까지 줌 링 ⑤를 돌려 초점 거리를 조절하십시오.

카메라에 심도 프리뷰 버튼이나 레버가 있으면 카메라 뷰파인더로 심도를 미리 확인할수 있습니다.

-이 렌즈에는 Nikon 내부 초점 조절(IF) 시스템이 장착되어 있습니다. 촬영 거리가 짧아지면 초점 거리도 줄어듭니다.

-거리계에 표시된 피사체와 카메라 간의 거리는 정확하지 않습니다. 근사치 값이며, 이 값은 참조용으로만 활용해야 합니다. 멀리 떨어져 있는 풍경을 촬영할 때에는 심도가 작동에 영향을 끼쳐서 무한대보다는 가까운 곳에 카메라 초점이 맞을 수 있습니다.

- 초점 거리 18mm에서 줌 고정 스위치⑰을 LOCK 위치로 설정하면 줌 링이 고정됩니다. 카메라를 휴대할 때 카메라 자체의 무게로 인해 렌즈가 확장되지 않도록 줌 링을 고정하여 주십시오.

■조리개 설정하기

카메라를 사용하여 조리개 설정을 조정하십시오.

■다양한 최대 조리개

18mm에서 200mm로 렌즈를 줌하면 최대 조리 개가 1 ^1 /3 스톱 단위로 줄어듭니다.

그래도 이러한 변동 값은 카메라에서 자동으로 보정되기 때문에 노출 조절을 위해 조리개 설정을 하지 않으셔도 됩니다.

■포커싱(그림 A)

아래 차트에 따라 카메라의 초점 모드 셀렉터를 설정하십시오:

카메라 초점모드	렌즈 초점 모드 스위치
	M/A M
AF	수동 우선 자동초점	수동 초점(초점어시스트 가능)
MF 수동	초점(초점 어시스트 가능)

카메라 초점 모드에 대한 자세한 내용은 카메라의 사용설명서를 참조하십시오.

수동 우선 자동 초점(M/A 모드)

1 렌즈 초점 모드 스위치 ⑭를 M/A로 설정합니다.

②자동 초점이 설정되더라도, 셔터 버튼을 반누름한 채로 별도의 초점 링 ⑩을 돌리거나, 보통 카메라 본체에 있는 AF-ON 버튼을 누르면 자동 초점이 작동되지 않습니다.

③셔터 버튼을 반누름하거나 AF-ON 버튼을 다시 한 번 눌러 수동 초점을 취소하고 자동 초점을 실시합니다.

자동 초점으로 만족스러운 결과물 얻기

"광각 또는 초광각 AF NIKKOR 렌즈 사용에 관한 주의사항"(P. 162)을 참조하십시오.

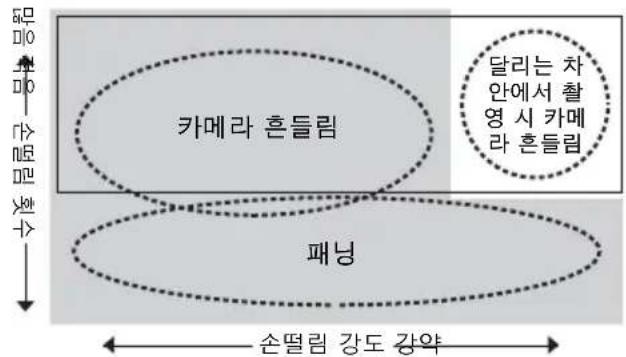

■손떨림 보정 모드 손떨림 보정 기능의 기본 개념

카메라 흔들림 패닝 달리는 차 안에서 활 영 시 카메 라 흔들림 손떨림 강도 강약

손떨림 보정 모드 스위치를 NORMAL로 설정합니다.
□ 손떨림 보정 모드 스위치를 ACTIVE로 설정합니다.

사진 촬영 시	손떨림 보정 모드 스위치를 NORMAL 또는 ACTIVE로 설정합니다.
패닝으로 촬영 시	손떨림 보정 모드 스위치를NORMAL로 설정합니다.
달리는 차 안에서 촬영시	손떨림 보정 모드 스위치를 ACTIVE로 설정합니다.

손떨림 보정 ON/OFF 스위치 설정(그림 B)

ON: 셔터 버튼을 반누름하고 있는 동안과 셔터 버튼을 놓는 순간에 카메라 흔들림이 제거됩니다. 손떨림이 뷰파인더에서 제거되기 때문에 자동/수동 초점 조절 및 피사체의 정확한 구도를 잡기가 쉽습니다.

OFF: 카메라 흔들림이 제거되지 않습니다.

손떨림 보정 모드 스위치 설정(그림 C)

손떨림 보정 ON/OFF 스위치를 ON으로 설정하고 손떨림 보정 모드 스위치를 사용하여 손떨림 보정 모드를 선택합니다.

NORMAL: 손떨림 보정 기능이 주로 카메라 흔들림을 제거합니다. 수평 또는 수직 패닝에서도 카메라 흔들림이 제거됩니다.

ACTIVE: 달리는 차에서 촬영하면 카메라 흔들림이 평상시보다 심해지는데 이럴 때의 카메라 흔들림이 손떨림 보정 기능으로 제거됩니다. 이 모드에서는 카메라 흔들림과 패닝 동작이 자동으로 구별되지 않습니다.

손떨림 보정 사용에 관한 주의사항

-셔터 버튼을 반누름한 후 나머지 셔터 버튼을 끝까지 누르기 전에 뷰파인더의 화상이 안정될 때까지 기다리십시오.
- 손떨림 보정의 특성상 뷰파인더의 화상은 셄터가 해제된 후 흔들릴 수 있습니다. 이것은 고장이 아닙니다.
- 패닝 색으로 촬영하는 경우 손떨림 보정 모드 스위치를 NORMAL로 설정하십시오. 넓은 궤적으로 카메라를 사용하여 패닝촬영을하면 패닝하는 방향의 카메라 흔들림은 보정되지 않습니다. 예를 들어, 수평 패닝에서는 수직의 카메라 흔들림만 제거됩니다.
- 손떨림 보정 모드가 작동 중일 때에는 카메라를 끄거나 렌즈를 카메라에서 탈착하지 않도록 주의하시기 바랍니다. 이 주의사항을 준수하지 않으면 렌즈가 흔들릴 때 내부 부품이 혈거워지거나 망가진 것처럼 소리가 날 수 있습니다. 이것은 고장이 아닙니다 . 카메라를 다시 켜서 바로 잡으시기 바랍니다.
-내장 플래시가 탑재된 카메라를 사용하면 내장 플래시가 충전 중일 때 손떨림 보정이 작동되지 않습니다.

•AF-ON 버튼 기능이 있는 자동 초점 카메라에서는 AF-ON 버튼을 눌러도 손떨림 보정 기능이 작동하지 않습니다.
- 카메라를 삼각대에 장착하는 경우 손떨림 보정 ON/OFF 스위치 ^15 를 OFF로 설정하십시오. 그러나 삼각대 머리를 고정하지 않고 삼각대를 사용하거나 단각대를 사용하는 경우에는 스위치를 ON으로 설정하십시오.

■내장 플래시 및 비네팅

-내장 플래시는 0.6 m 미만의 거리에서 사용할 수 없습니다.
-비네팅을 방지하려면 렌즈 후드를 사용하지 마십시오.
* 비네팅 현상은 초점 거리 또는 촬영 거리에 따라 렌즈 후드 또는 렌즈 베클에 의해 플래시가 가려져서 광량이 줄어드는 경우 나타나는 현상으로 화상 주변부가 어두워집니다.

카메라 지원되는 초점 거리/촬영 거리
D7000/D300 시리즈/D200/D100	•18mm/1 m 이상•24mm 이상/무제한
D90/D80	•24mm 및 35mm/1 m 이상•50mm 이상/무제한
D70 시리즈/D5100/D5000/D3100/D3000/D60/D50/D40 시리즈	•24mm/1 m 이상•35mm 이상/무제한

- D100의 내장 플래시의 화각은20mm이상의 초점 거리에 적합합니다.

초점 거리18mm에서 비네팅 현상이 발생합니다.

-이 렌즈를 사용하여 비네팅하는 방법에 대한 최신 정보를 보려면 카메라 설명서를 참조하십시오.

■렌즈 후드 사용 방법

렌즈 후드는 화상에 해가 되는 광선을 차단합니다. 또한 렌즈의 유리 표면을 보호하는 역할도 합니다.

후드 장착 방법

3 L

- 렌즈 후드 마운팅 표시선(●)를 렌즈 후트 세팅 표시선 (一〇)③에 맞추십시오.

-후드를 손쉽게 장착하거나 분리하려면 바깥쪽을 잡지 말고 렌즈 후드 부착 표시선( )를 잡으십시오.
-렌즈 후드가 올바로 장착되지 않으면 비네팅이 발생할 수 있습니다.
-렌즈 보관을 위해 렌즈 후드를 뒤집어서 장착할 수 있습니다.

■렌즈 관리

• CPU 접점 ⑬이 더러워지거나 손상되지 않도록 주의하십시오.
• 렌즈 장착 고무 패킹 ⑫가 손상된 경우에는 반드시 가까운 Nikon 서비스 센터에서 수리를 받으십시오.
• 블로어 브러시로 렌즈 표면을 청소하십시오. 먼지나 얼룩을 제거하려면 면 소재의 부드럽고 깨끗한 형깊을 사용하거나 렌즈 티슈에 에탄올(알코올)이나 렌즈 클리너를 사용하여 닦아 주십시오. 자국이 남거나 렌즈의 다른 부분을 건드리지 않게 조심하면서 가운데에서 바깥쪽으로 원을 그리듯이 닦으십시오.
  -시너나 벤젠과 같은 유기 용제를 사용하여 렌즈를 딥지 마십시오. 그럴 경우 렌즈가 손상되고 화재가 발생하거나 건강상 문제가 생길 수 있습니다.

• 렌즈 앞쪽을 보호하기 위해 NC 필터를 사용할 수 있습니다. 렌즈 후드도 렌즈 앞쪽을 보호합니다.
  -렌즈를 신축성이 있는 렌즈 파우치에 보관하는 경우 렌즈 앞캡과 뒷캡을 모두 부착하십시오.
  -렌즈를 카메라에 장착할 때 렌즈 후드 쪽을 잡고 카메라와 렌즈를 들어 올리거나 잡지 마십시오.

• 렌즈를 장기간 사용하지 않을 경우 곧광이 발생 및 부식을 방지하기 위해 건조하고 서늘한 장소에 보관하십시오. 또한 렌즈는 직사광선이나 장뇌 또는 나프탈렌 등의 화학물질을 피해 보관해 주십시오.
  -렌즈에 물을 적시거나 물 속에 렌즈를 넣지 마십시오. 부식 또는 고장의 원인이 됩니다.

• 렌즈에는 강화 플라스틱이 사용된 부분이 있습니다. 손상 방지를 위해 절대로 뜨거운 장소에 렌즈를 방치하지 마십시오.

■표준 액세서리

-72mm 스납식 렌즈 앞캡 LC-72
•렌즈 뒷캡
•Bayonet 후드 HB-35
-신축성 있는 렌즈 파우치 CL-1018

■별매 액세서리

-72mm 스크류식 필터

■사양

렌즈 타입: 내장 CPU 및 Nikon Bayonet 마운트(Nikon DX 규격의 Nikon 디지털 SLR 카메라에 사 용하기 위해 특별 설계됨)가 장 착된 G 타입 AF-S DX Zoom- NIKKOR 렌즈

초점 거리: 18mm-200mm

최대 조리개: f/3.5-5.6

렌즈 구성: 12군 16매 (비구면 렌즈 3개 및 ED 렌즈 2개)

촬영 화각: 76°-8°

초점 거리계: 18,24,35,50,70,135,200mm

거리 정보: 카메라에 출력

줌 조정:별도의 줌 링을 통한 수동 조정

초점 조절: Nikon 내부 초점 조절(IF) 시스 템, 초음파 모터(SWM)를 사용 한 자동 초점, 별도의 초점 링을 통한 수동 조정

손떨림 보정:보이스 코일 모터(VCM)를 사용 한 렌즈 이동 방법

촬영 거리계: 0.5 m에서 무한대()까지의 미터 및 피트 눈금

최단 초점 거리: 촬상면에서 0.5 m(모든 줌 위치)

조리개 날개 수:7매(원형)

조리개: 완전 자동

조리개 눈금: f/3.5에서 f/22(18mm에서), f/5.6에서 f/36(200mm에서)

측광 방식:개방 측광 방식

부착 사이즈: 72 mm (P = 0.75 mm)

크기: 약 77 mm(지름) × 96.5 mm (카메라 렌즈 마운트로부터의 최대 길이)

무게:약 565 g

사양 및 디자인은 제조업체의 부품에서 사전 통지 또는 약정 없이 변경될 수 있습니다.

■광각 또는 초광각 AF NIKKOR 렌즈 사용에 관한 주의사항

다음과 같은 상황에서 광각 또는 초광각 AF NIKKOR 렌즈를 사용하여 촬영할 때 자동 초점이 의도한 대로 작동되지 않을 수 있습니다.

D 먼 곳을 배경으로 사람이 서 있는 경우

1. 초점 영역의 주 피사체가 상대적으로 작은 경우

그림 D와 같이 멀리 떨어진 배경을 두고 서 있는 사람이 초점 영역 내에 있는 경우 피사체에는 초점이 맞지 않고 배경에 초점이 맞을 수 있습니다.

2. 주 피사체가 작고 반복되는 피사체이거나 장면인 경우

그림 E와 같이 꽃으로 가득 찬 들판 등 피사체가 잘게 반복되거나 대비가 낮은 경우 자동 초점으로 초점을 맞추기 어려울 수 있습니다.

이와 같은 경우의 대처법

(1) 카메라와 같은 거리에 있는 다른 피사체에 초점을 맞춘 다음, 초점 고정을 사용하여 구도를 다시 잡고 촬영하십시오.
(2) 카메라 초점 모드를 수동 초점으로 설정하고 수동으로 피사체 초점을 맞추십시오.
카메라의사용설명서에서"자동 초점으로 좋은 결과를 얻으려면"페이지를 참조하십시오.

Nikon
