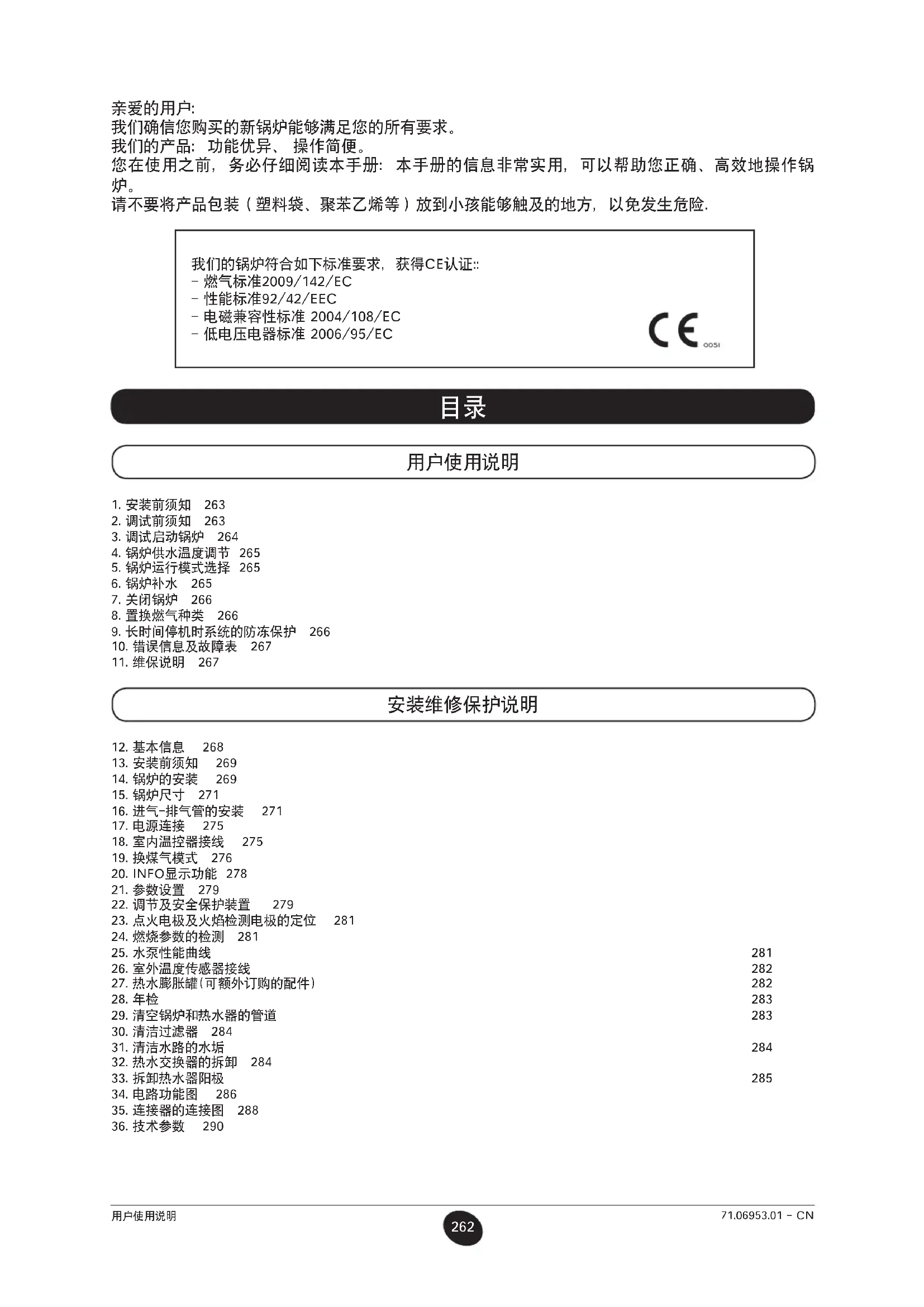

用户手册 MS 24 BIC DE DIETRICH
我们确信您购买的新锅炉能够满足您的所有要求。
我们的产品：功能优异、操作简便。
您在使用之前，务必仔细阅读本手册：本手册的信息非常实用，可以帮助您正确、高效地操作锅炉。
请不要将产品包装（塑料袋、聚苯乙烯等）放到小孩能够触及的地方，以免发生危险.
我们的锅炉符合如下标准要求，获得CE认证：
- 燃气标准2009/142/EC
- 性能标准92/42/EEC
- 电磁兼容性标准 2004/108/EC
- 低电压电器标准 2006/95/EC
目录
用户使用说明
- 安装前须知 263
- 调试前须知 263
- 调试启动锅炉 264
- 锅炉供水温度调节 265
- 锅炉运行模式选择 265
- 锅炉补水 265
- 关闭锅炉 266
- 置换燃气种类 266
- 长时间停机时系统的防冻保护 266
- 错误信息及故障表 267
- 维保说明 267
安装维修保护说明
- 基本信息 268
- 安装前须知 269
- 锅炉的安装 269
- 锅炉尺寸 271
- 进气-排气管的安装 271
- 电源连接 275
- 室内温控器接线 275
- 换煤气模式 276
- INFO显示功能 278
- 参数设置 279
- 调节及安全保护装置 279
- 点火电极及火焰检测电极的定位 281
- 燃烧参数的检测 281

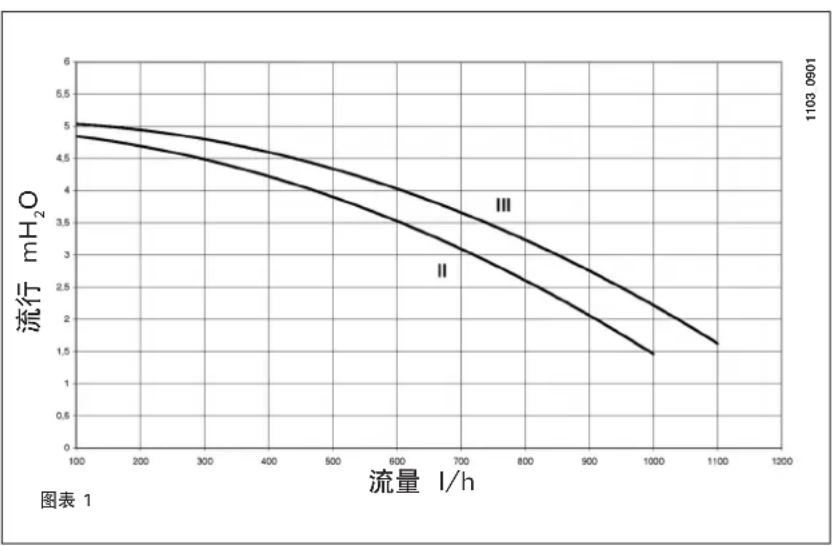

- 水泵性能曲线
- 清洁过滤器 284

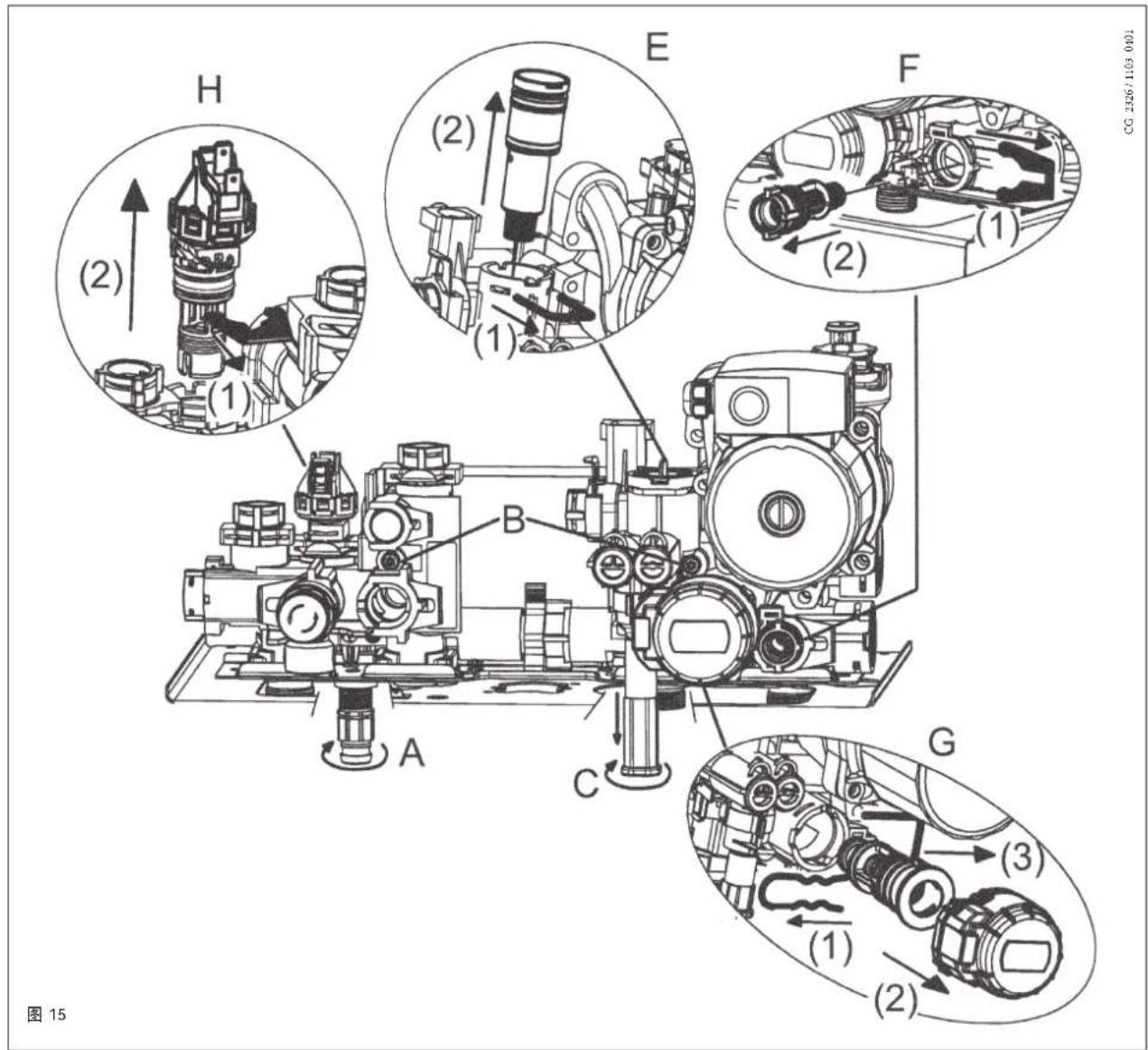

- 热水交换器的拆卸 284

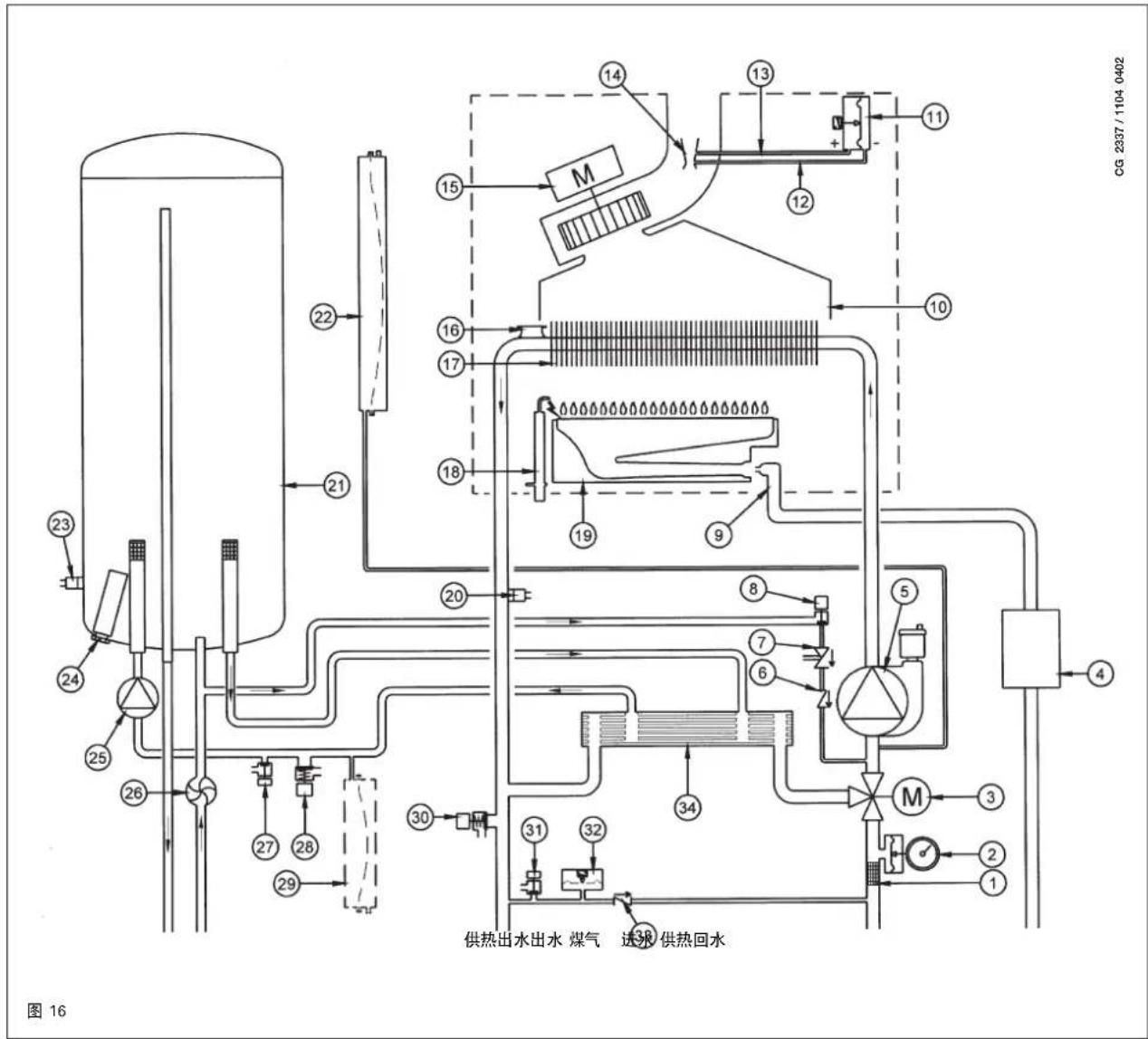

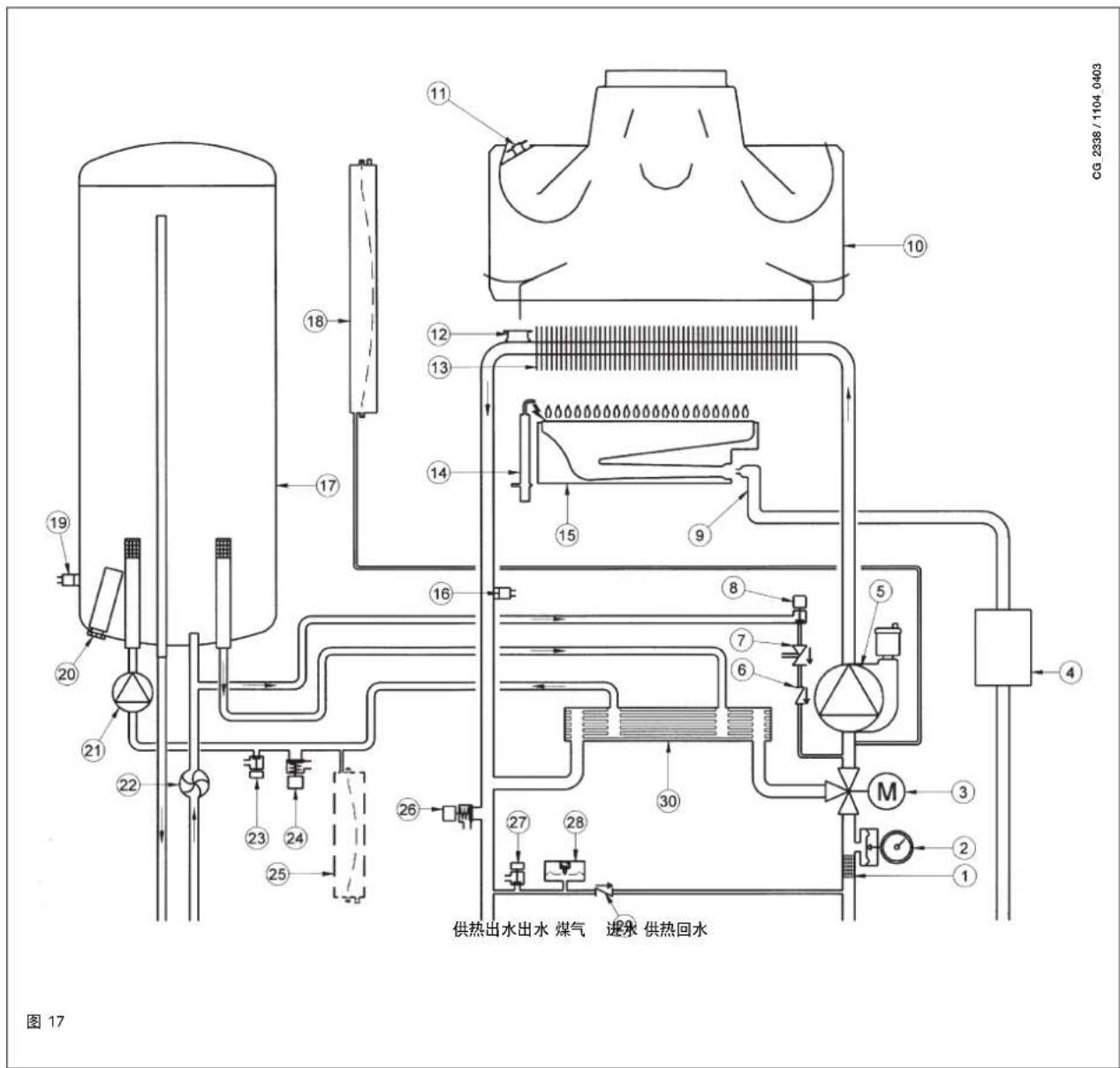

- 电路功能图 286

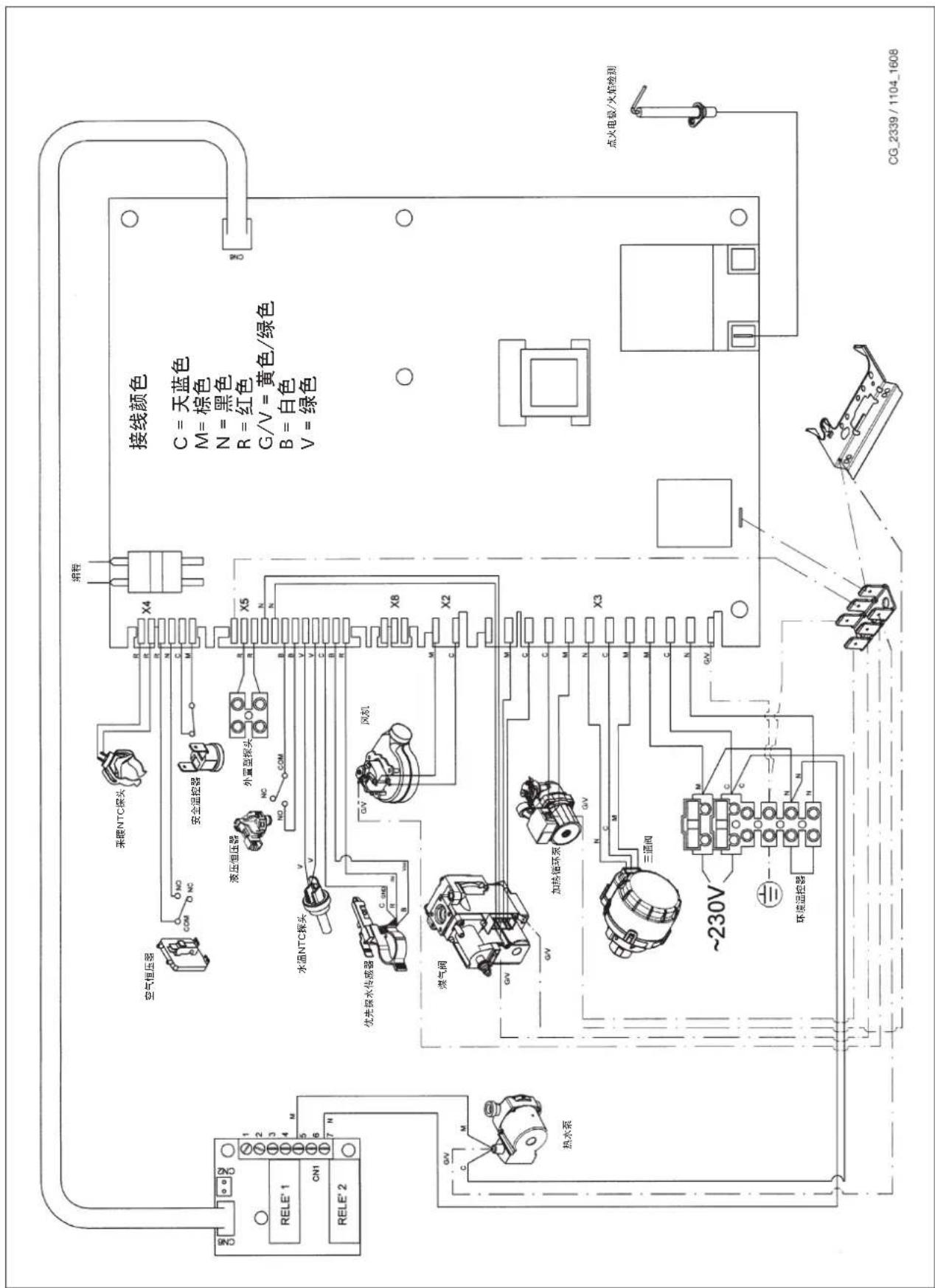

- 连接器的连接图 288
-
技术参数 290
-

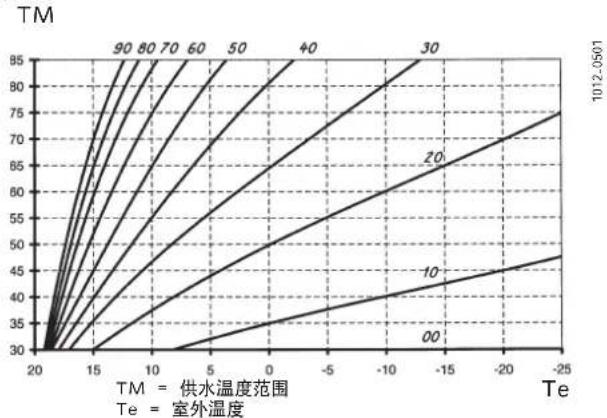

室外温度传感器接线 282
-

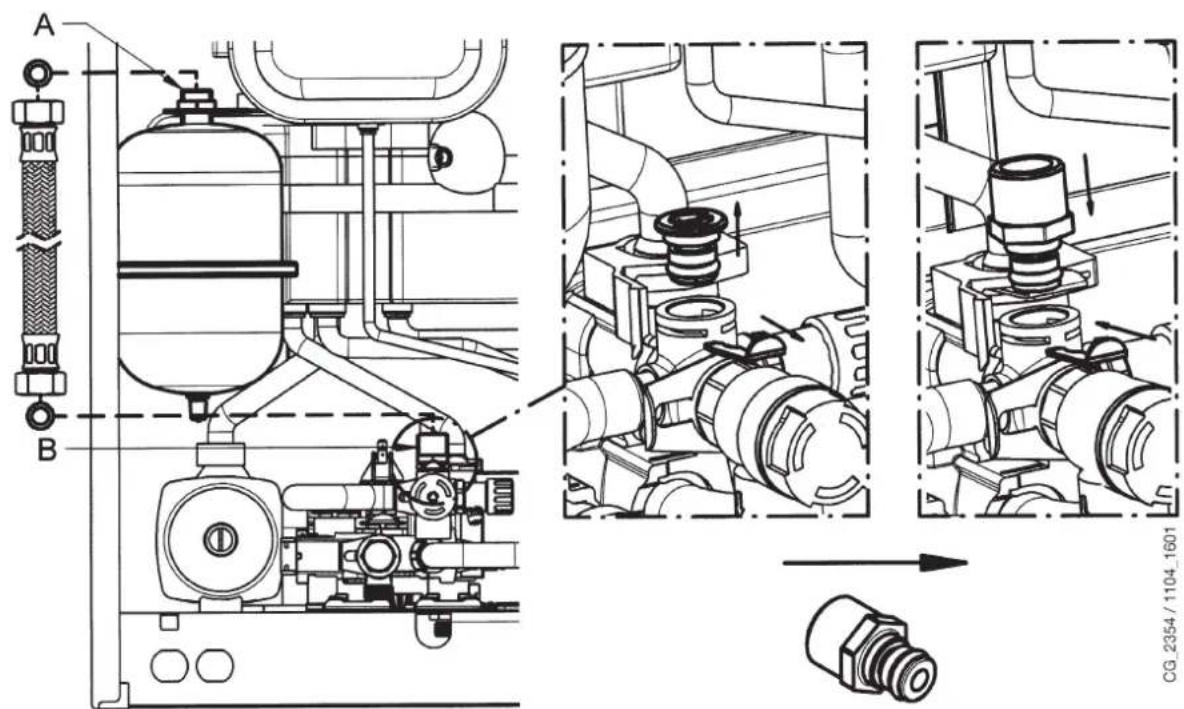

热水膨胀罐(可额外订购的配件) 282
-
年检 283
-

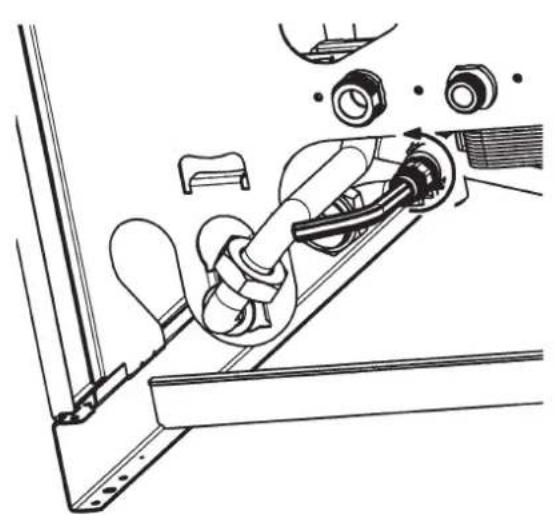

清空锅炉和热水器的管道 283
-
清洁水路的水垢 284
-
拆卸热水器阳极 285
1. 安装前须知
该锅炉的出水温度设计为低于水的沸点温度（标准大气压下）。
必须依据锅炉的性能和热输出功率连接与其匹配的采暖和卫生热水系统。
锅炉的安装必须由授权的、有资质的工程师完成，在安装前，须确保完成下述操作：
a）检查锅炉是否适用于用户所提供的燃气类型，如是，方可进行安装。锅炉适用的燃气类型详见设备包装和标牌说明。
b）检查烟道设计是否符合当地相关法律、法规、标准要求；检查进气、排烟是否顺畅，有无堵塞，并确保烟、气管连接处密封良好，检查合格后方可安装。如锅炉需连接至共用烟道时，须严格按照锅炉的安装技术要求以及当地的相关法律、法规、标准执行。
c）当锅炉连接到现有烟道上时，应彻底清理旧烟道，以免锅炉运行时燃烧残余物脱落堵塞烟道。
d）为确保设备正确运转并避免锅炉质保失效，请遵循下述预防措施：
1. 卫生热水系统
1.1. 如果水硬度大于 20^ F （ 1^ F = 每升水含10毫克碳酸钙），则根据现行规定采用聚磷酸盐或相当的水处理系统。
1.2. 设备安装后及使用前，必须彻底冲洗卫生热水管路系统。
1.3. 用于卫生热水系统水处理的产品，必须满足规范98/83/EC及当地相关法律、规范的相关要求。
2. 采暖系统
2.1. 新安装的采暖系统
安装锅炉前，必须清理并彻底地冲洗系统以清除剩余的切屑、焊渣和溶剂（如有），尽可能采用适当的专利产品处理。为了避免损坏金属、塑料和橡胶零部件，只允许使用中性的清洁剂，即非酸性、非碱性的清洁剂。所推荐的清洁产品包括：SENTINEL X300或X400及采暖管路防护剂FERNOX。必须严格遵守产品制造商的指导要求使用上述产品。
2.2. 原有的采暖系统
安装锅炉前，必须清理并冲洗系统以去除淤渣及污物，采用第2.1节所述适当的专利产品进行清洗。为了避免损坏金属、塑料和橡胶零部件，只允许使用中性的清洁剂，即非酸性、非碱性的清洁剂。所推荐的清洁产品包括：SENTINEL X100 和采暖管路防护剂 FERNOX。必须严格遵守产品制造商的指导要求使用该产品。请注意，采暖系统内的杂质会对锅炉的运行产生不利的影响（例如过热及换热器的工作噪音）。
如不遵循上述要求，将导致锅炉质保失效.
2. 调试前须知
必须由授权的、有资质的工程师完成锅炉的初次点火，在初次点火前，必须确保完成下述操作：
a）检查并确认锅炉参数（电、水、气）与供应系统的参数相符；
b）壁挂炉的安装符合法律及规范要求；
c）正确连接电源并确保设备具有正确、可靠的接地。
授权代理商的名称应在所附的维修单中标明。
如不遵循上述要求，将导致锅炉质保失效。
调试前，需除去炉体外壳上的塑料防护薄膜，请不要使用任何工具或磨蚀性清洁剂，以防损坏其喷涂表面。
《安装使用手册》中应阐述如下内容：此设备不应由以下人员使用：儿童、生理残疾者、精神障碍、感官或智力不全者、以及缺乏相应经验和知识者；除非在其监护人的监督和指导下。
家长应监护好自己的孩子，确保他们不玩此设备。
3.调试启动锅炉
请按以下步骤正确点火:
1) 接通锅炉电源;
2) 打开燃气进气阀;
3) 按 (按钮, 并将锅炉设为夏季 ( ), 冬季 ( ) 或采暖 ( ) 三种模式之一;
4) 锅炉必须在有供热需求时才会点火, 按采暖 ( ) 和卫生热水 ( ) 温度调节按钮 (+/-) 将锅炉供水温度调高以产生热需求, 从而使锅炉点火并开始工作. 锅炉点火成功后, 燃烧器开始正常燃烧工作后, 液晶屏中上部将显示符号 ( ). 注意: 锅炉处于夏季模式时, 显示屏右上角会显示符号 ( ) 这种情况下, 只有在卫生热水龙头打开时锅炉才会点火工作.
注意:
锅炉初次点火时, 可能会因为燃气管路中空气未排尽而造成点火失败 (导致锅炉故障停机)。在这种情况下, 需重复点火直至纯燃气到达锅炉。锅炉故障停机后, 需按下重启按钮 (R, 至少 2 秒钟, 松开后锅炉将重启进行下一次点火.
+ - - +
Ⅲ° 88.8
⚠️ R ⚫
i Ⓡ R ⏻
符号说明
在采暖模式下运行
燃烧正常（燃烧器运行）
点火故障（点火失败）
在卫生热水模式下运行
一般故障
重启指示
缺水指示(系统压力不足)
数字信号（温度、故障代码等）

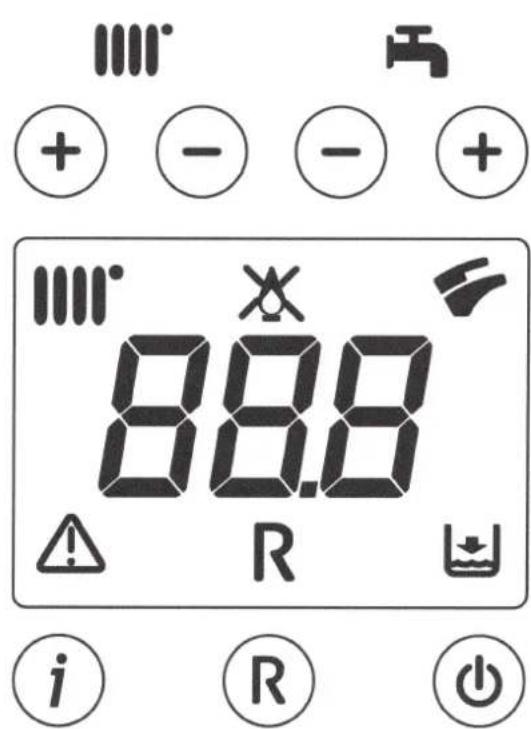

图1
按钮说明
开/关/夏季/冬季 模式选择
(+/-) 采暖温度调节按钮
(+/-) 卫生热水温度调节按钮
重启按钮
信息按钮
4. 锅炉供水温度调节
在锅炉控制面板上可通过锅炉采暖供水温度（）和卫生热水温度（）各自专用的 + / - 按钮，分别调整锅炉采暖供水温度和卫生热水供水温度（见图1）。
采暖供水温度的调节范围为：30-85℃或30-45℃（如何改变供水温度范围，参见第21节）
卫生热水温度的调节范围为：35-60℃
另：如锅炉配有房间室内温度控制器，则可以通过室内温控器调节、控制房间内的温度。
锅炉显示屏上的符号（△）显示其点火状态，参见第3节的描述。
采暖模式运行
当锅炉在采暖模式下运行时, 显示屏（图 1）将显示闪烁的（符号以及采暖的供水温度（°C）。
卫生热水模式运行
当锅炉在卫生热水模式下运行时，显示屏将显示闪烁的（1符号以及卫生热水的出水温度（°C）.
5. 锅炉运行模式选择
锅炉有四种运行模式，接通锅炉电源后，可通过连续按键在这四种运行模式中切换：
夏季模式：显示屏上仅出现（符号。此模式下锅炉只能满足卫生热水需求，不能供暖（具有防冻保护功能）。
冬季模式：显示屏上同时出现（111和）。符号。此模式下锅炉可同时提供卫生热水和采暖，但卫生热水功能优先（具有防冻保护功能）。
单采暖模式：显示屏上仅出现（符号。此模式下锅炉只提供采暖功能（具有防冻保护功能）。
关闭（OFF）模式：两个符（）。均不显示。此模式下，不能提供采暖和卫生热水，但防冻保护功能有效。
6. 锅炉补水
注意
在该操作过程中，必须断开锅炉的电源供应.
重要：请经常检查锅炉压力表显示的数值，当锅炉不工作时，冷水状态下压力表显示的正常压力范围应为0.7至1.5BAR。

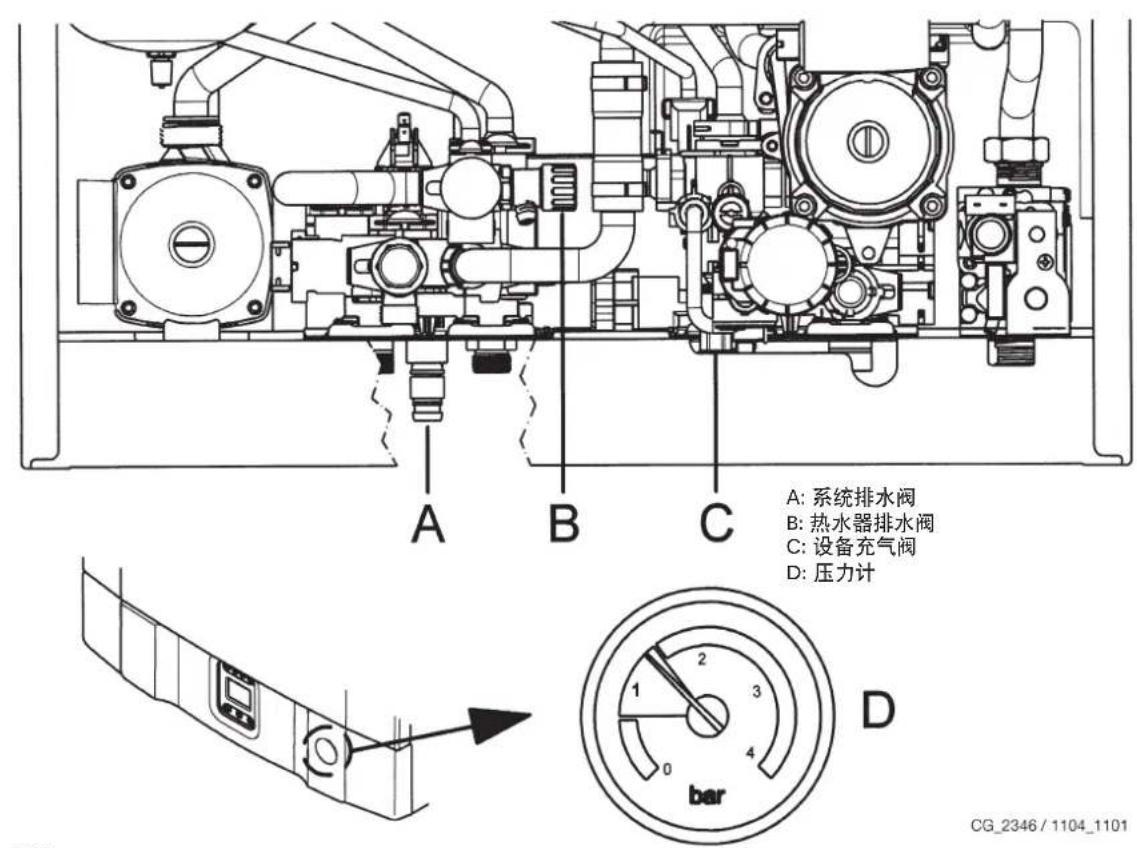

当超压时，需打开锅炉排水阀A排水泄压，当压力降低至正常范围内后，关闭排水阀。（参见图2）若发现压力不足时，需打开锅炉补水阀C进行补水，当压力升高至正常范围后，关闭补水阀（参见图2）。在补水过程中，建议您缓慢打开补水阀以便于在补水过程中排除空气.
B: 热水器排水阀
C: 设备充气阀
D: 压力计
1 2 3
0 4
bar
CG_2346 / 1104_1101
图2
CG_2346/1104_1101
注意:
在补水和排水结束后，一定要完全关闭相应的阀门，以避免漏水事故，造成家庭财产损失
锅炉装有水压检测装置，防止锅炉在缺水状态下运行.
注意: 当出现压力频繁下降时, 应联系授权的、有资质的专业维修工程师对锅炉进行检查.
7. 关闭锅炉
如需关闭锅炉，请首先将锅炉切换至关闭（OFF）模式后，再断开锅炉电源。
当锅炉处于关闭（OFF）模式时（见第5节），锅炉显示屏显示“OFF”，此时电路仍处于通电状态，防冻保护功能仍然有效（见第9节）.
8. 更换燃气种类
锅炉设计为天然气、液化气两用型，需要的时候可以对锅炉进行燃气置换。
锅炉的燃气置换必须由授权的、有资质的专业工程师进行
9. 长时间停机时系统的防冻保护
锅炉具有“防冻保护”功能，当锅炉供水温度下降到低于5°C时，锅炉会启动运行将采暖供水温度加热至30°C。
我们建议您尽量避免排空整个系统，因为换水会导致锅炉内部和供热元件上有害的水垢沉积。如果锅炉在冬天不用，并有冻结危险时，我们建议在系统水内加入一些专用的防冻剂（例如：掺有防腐蚀、防垢剂的丙二醇）。
只有当下述的条件具备时，锅炉的防冻功能才有效：
* 锅炉电源接通;
* 燃气供气阀打开;
* 系统水压正常;
* 锅炉无故障。
注意：防冻保护功能无法保证整个采暖系统内的水都得到加热，部分系统仍有冻结危险。
在严寒的冬季锅炉长时间不使用时，用户如需彻底排空系统以避免系统冻结，请在操作前咨询专业的供暖工程师.

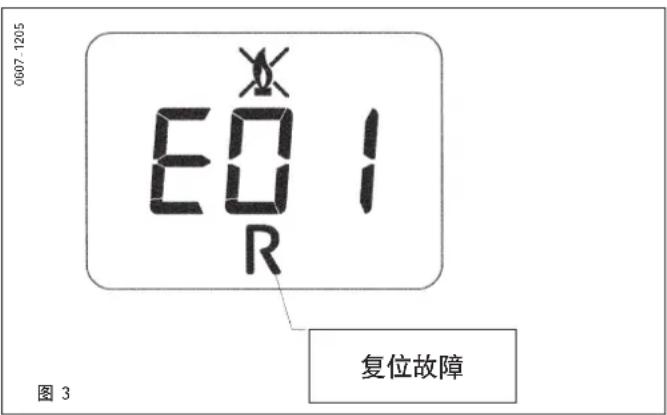

10. 错误信息及故障表
当锅炉出现故障时，锅炉显示屏上会显示故障符号及相应的故障代码（例如：E01）：
E01
R
复位故障
图 3
用户可尝试通过按钮“R”重新启动锅炉，具体方法如下：
按下按钮 “R” 至少2秒钟以上，然后松开，可重新启动锅炉。
若故障仍然存在，请拨打电话咨询授权的维修中心.
注意: 5次连续重启仍无法排除故障，锅炉将进入自锁状态，要想重新启动锅炉，需断开锅炉电源几秒钟.
| 故障代码 | 故障描述 | 排除方法 |
| E01 | 点火失败,锅炉停机 | 按下“R”按钮至少2秒钟,若故障仍存在,拨打电话咨询授权的维修中心。 |
| E02 | 过热保护动作 | 按下“R”按钮至少2秒钟,若故障仍存在,拨打电话咨询授权的维修中心。 |
| E03 | 烟温保护/空气压差开关动作 | 拨打电话咨询授权的维修中心。 |
| E04 | 锅炉运行中,火焰消失,连续6次点火失败后,锅炉停机 | 按下“R”按钮至少2秒钟,若故障仍存在,拨打电话咨询授权的维修中心。 |
| E05 | 采暖供水传感器故障 | 拨打电话咨询授权的维修中心。 |
| E06 | 卫生热水传感器故障 | 拨打电话咨询授权的维修中心。 |
| E10 | 缺水保护 | 检查系统的压力是否正常,见第6节,若故障仍存在,拨打电话咨询授权的维修中心。 |
| E25/E26 | 可能是水泵堵塞等导致的系统水循环异常 | 拨打电话咨询授权的维修中心。 |
| E32 | 结垢报警 | 拨打电话咨询授权的维修中心。 |
| E35 | 火焰故障(寄生火焰存在) | 按下“R”按钮至少2秒钟,若故障仍存在,拨打电话咨询授权的维修中心。 |
| E96 | 由于电源供应中断或不足而导致锅炉关闭 | 此种情况锅炉会自动重启。若故障仍存在,拨打电话咨询授权的维修中心。 |
注意:锅炉发生故障时, 显示屏背光和故障代码将同时闪烁
11. 维护说明
为了保证您的锅炉高效、安全地运行，务必在每个运行周期结束时由授权的、有资质的专业工程师进行维护保养。精心的维护保养可保证系统经济的运行。维护保养项目请参见第27节。
请不要用具研磨性、腐蚀性、易燃的清洁剂（如汽油、酒精等）清理设备的外壳。清理前必须首先设备断开电源（见第7节）.
12. 基本信息
下面的内容针对于安装、维修工程师，有助于他们顺利完成安装。锅炉的点火和运行参见“使用说明”部分。注意：锅炉的安装和维修保养必须由授权的、有资质的专业工程师完成。
请谨记下述要求:
* 该锅炉可与任何类型单、双管对流式暖房器、散热器散热系统连接。但在设计系统时，须校核水泵流量-扬程性能参数能否满足系统要求，详见第26节。
* 请不要将产品包装（塑料袋、聚苯乙烯等）放到儿童能够触及的地方，以免发生危险。
* 锅炉的初次点火必须由授权的、有资质的专业工程师完成。
如不遵守上述要求，将导致锅炉质保失效。
外置水泵安装注意事项
如果采暖系统中需安装外置的循环水泵，应将其安装于采暖回水管上，这样可以保证水压开关的正常运行。
注意
当即热式（混合型）锅炉连接有太阳能集热板时，进入锅炉的卫生热水的最高温度不能超过 60^
13. 安装前须知
该锅炉的出水温度设计为低于水的沸点温度（标准大气压下）。
必须依据锅炉的性能和热输出功率连接与其匹配的采暖和卫生热水系统。
锅炉的安装必须由授权的、有资质的工程师完成，在安装前，须确保完成下述操作：
a）检查锅炉是否适用于用户所提供的燃气类型，如是，方可进行安装。锅炉适用的燃气类型详见设备包装和标牌说明。
b）检查烟道设计是否符合当地相关法律、法规、标准要求；检查进气、排烟是否顺畅，有无堵塞，并确保烟、气管连接处密封良好，检查合格后方可安装。如锅炉需连接至共用烟道时，须严格按照锅炉的安装技术要求以及当地的相关法律、法规、标准执行。
c）当锅炉连接到现有烟道上时，应彻底清理旧烟道，以免锅炉运行时燃烧残余物脱落堵塞烟道。
d）为确保锅炉正确运转并避免锅炉质保失效，请遵循下述预防措施：
1. 卫生热水系统
1.1. 如果水硬度大于 20^ F （ 1^ F = 每升水含10毫克碳酸钙），则根据现行规定采用聚磷酸盐或相当的水处理系统。
1.2. 设备安装后及使用前，必须彻底冲洗卫生热水管路系统。
1.3. 用于卫生热水系统水处理的产品，必须满足规范98/83/EC及当地相关法律、规范的要求。
2. 采暖系统
2.1. 新安装的采暖系统
安装锅炉前，必须清理并彻底地冲洗系统以清除剩余的切屑、焊渣和溶剂（如有），尽可能采用适当的专利产品处理。为了避免损坏金属、塑料和橡胶零部件，只允许使用中性的清洁剂，即非酸性、非碱性的清洁剂。所推荐的清洁产品包括：SENTINEL X300或X400及采暖管路防护剂FERNOX。必须严格遵守产品制造商的指导要求使用上述产品。
2.2.原有的采暖系统
安装锅炉前，必须清理并冲洗系统以去除淤渣及污物，采用第2.1节所述适当的专利产品进行清洗。为了避免损坏金属、塑料和橡胶零部件，只允许使用中性的清洁剂，即非酸性、非碱性的清洁剂。所推荐的清洁产品包括：SENTINEL X100 和采暖管路防护剂 FERNOX。必须严格遵守产品制造商的指导要求使用该产品。请注意，采暖系统内的杂质会对锅炉的运行产生不利的影响（例如过热及换热器的工作噪音）。
如不遵循上述要求，将导致锅炉质保失效.
14. 锅炉的安装
确认锅炉的安装位置时，需检验安装地点是否便于进行维护（锅炉顶端需留出至少450mm的空间，便于更换膨胀水箱）。放置设备时先对准机身下面横杆上的水接口和煤气接口。建议在整个供暖回路中安装两个截止阀（出水/回水）G3/4（可以根据客户要求提供），这样便于在进行重要维修时，不需要将这个供暖设备排空。设备应存在并且建议进行更换的情况下，除了上述的建议外，要对锅炉进行回水，并在下方放置一个沉淀槽，以收集清洗后掉出来的沉淀物和炉渣，这些残渣是在锅炉运行过程中产生的。将锅炉固定在墙上后，要连接排气和进气管（这些管子已作为配件提供），后面几个章节将会提到。如果是安装自然通风锅炉24 BIC，连接至烟囱时，要使用耐用、耐机械应力、耐热、耐烧、耐冷凝的金属管。
重要
装好锅炉后，需将整个回路和设备进行排气，过程描述如下：
- 关闭截止气阀;
- 给锅炉连接电源;
- 打开泵机上的通气阀；
- 通过按键（）将锅炉调成“冬季”模式；
- 在温控器上调节温度设置;
- 打开热水龙头，根据水流需求交替调节采暖设置；
- 试了几次开机后，锅炉会被中断运行（显示器上显示错误 E01）；
- 重新设置锅炉需按下“R”键至少2秒钟;
- 至少再重复上述程序2次;
- 关闭截止气阀。
一旦整个供暖回路排气结束，就可以开机使用了。
膨胀水箱需注意的地方
该锅炉具备一个7,5升的膨胀水箱，预充压为1 bar。这个设备的最大充水量是由静水压力决定的，其平均温度为80°C（出水95°C，回水75°C）。
| 静水压力(m) | 5678910 | | | | |
| 设备最大充水量(l) | 1381311191079787 | | | | |

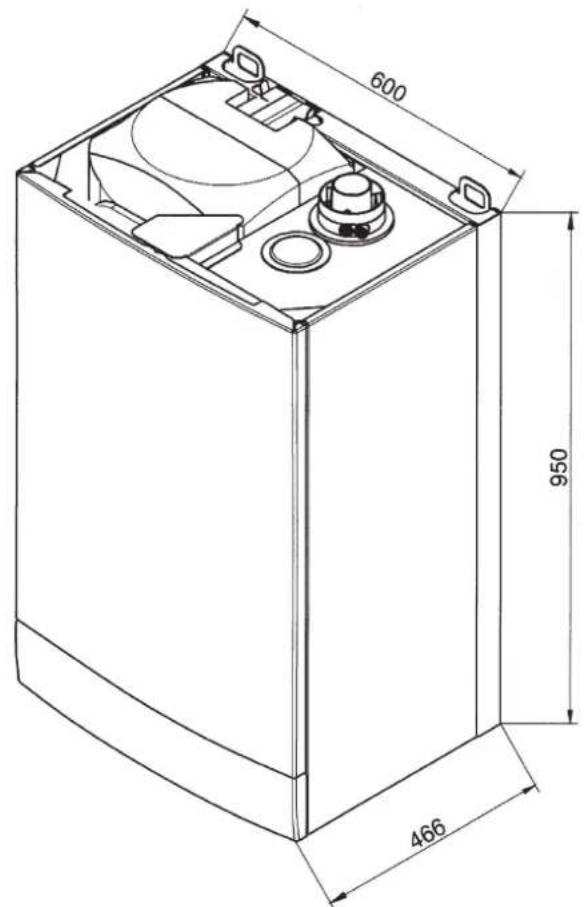

950
466

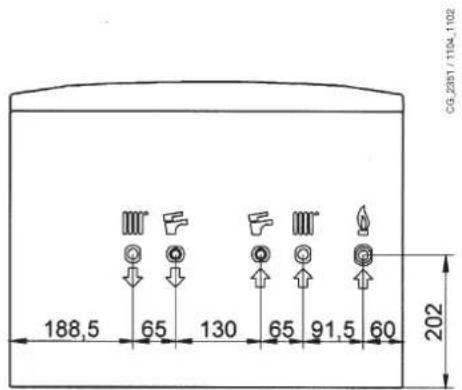

202
CG.2351 / 1104.1102
266
51
图4
注意
仔细拧紧系统各管路与锅炉连接头之间的连接（其最大紧固扭矩为 30 Nm）.
我们所提供的配件可以帮助更加简单而灵活地安装锅炉，后面将会对配件进行详细介绍。
该锅炉可以连接同轴、垂直或水平安装的进气-排气管。通过使用分离器，还可以将进气管和排气管进行分离。
安装锅炉时必须使用锅炉厂家提供的配件。
警告: 为保证尽可能安全使用该设备, 必须用固定架将排气管良好地固定在墙上.

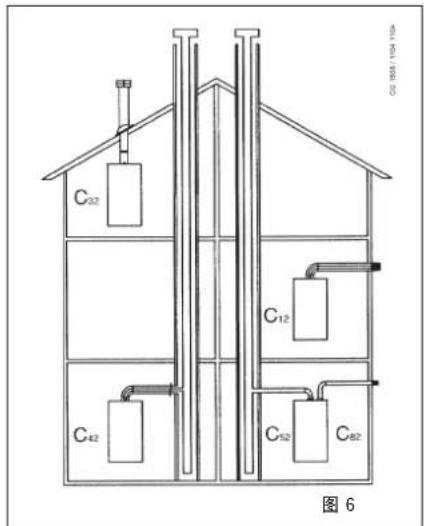

… 同轴（同心）排气-进气管
这种类型的管子可以从建筑物外部和LAS类型的烟囱中,进行燃气的排气和阻燃空气的进气
90度的同轴角可以进行360度的旋转，所以排气-进气管能够从任何方向连接锅炉。这个同轴角还可以作为另一个同轴角的补角或者45度管的补角。
C12
C42
C52
C62
图 6

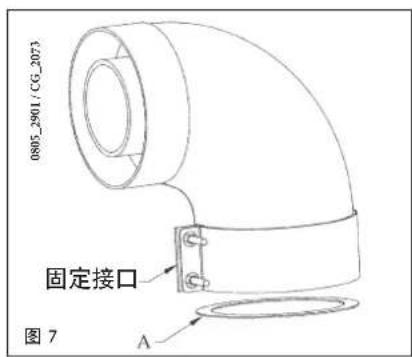

固定接口
图 7
如果是向建筑物外排气，排气-进气管应伸出墙外至少18mm，便于安放铝盖以及密封圈，避免渗水。
管子伸向墙外的最小坡度应为每米长度1cm。
- 使用一个90度的管子可以减少整个管道1m的长度
- 使用一个45度的管子可以减少整个管道0.5m的长度
第一个90度的角不计算在最大管道长度内。
| 同轴排气-进气管(mm)长度(m) | | 进气隔片的使用A(mm) |
| 60/100 | 0÷1,5 | ∅76 |
| 1,5÷4不 | |
| 80/125 | 0÷5 | ∅80 |
| 5÷10不 | |

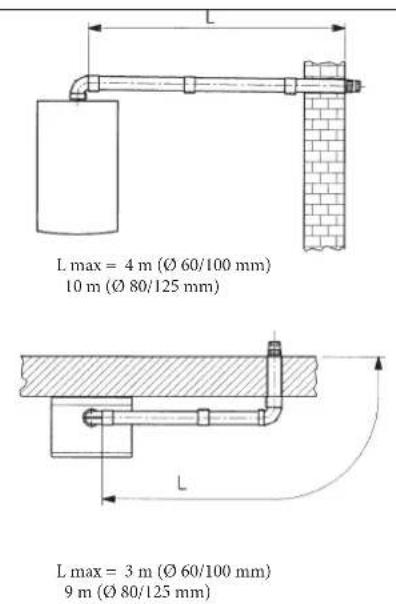

16.1 水平式同轴烟管的安装
L max = 4 m (∅ 60/100 mm)
10 m (∅ 80/125 mm)

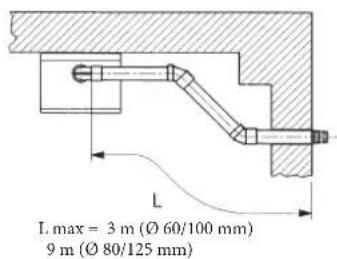

L. max = 3 m (∅ 60/100 mm)
9 m (∅ 80/125 mm)
0512-2001

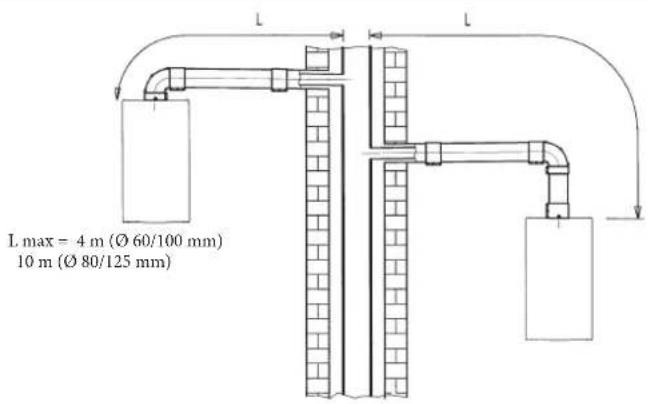

16.2 型号为C42烟囱的安装举例
10 m (∅ 80/125 mm)

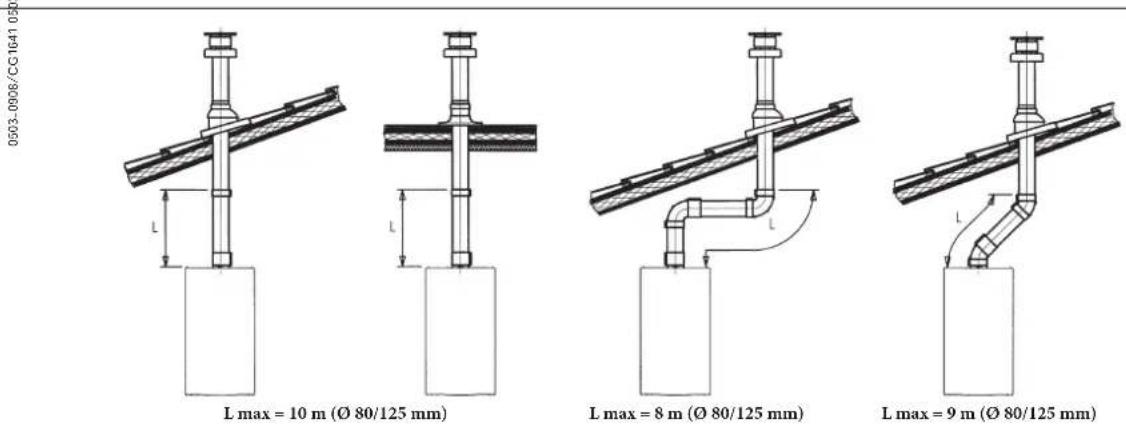

16.3 垂直式同轴烟管的安装
垂直式共轴烟道可利用固定末端、耐候瓦及衬套等附件（均为选配件），实现在平屋顶或斜屋顶上的安装.
关于附件安装的详细说明，请参照随同附件的技术说明.
... 分离式排烟/进气管
该类型排烟/进气管可通过单独的排烟管将烟气排至室外，并通过单独的进气管从不同于排烟点的地方吸入空气。分离烟道连接装置由排烟管连接头（100/80）和进气管连接头组成。
连接进气管前，需拆去连接口上的盖子，并用其上的螺丝和密封圈固定风管连接头.
| 锅炉型号 | (L1+L2) | 吸入空气量调节头位置 | CO_2 % |
| G20 G31 | |
| 24 BIC FF | 0 ÷ 20 1 | | 6,1 8,7 | |
| 20 ÷ 30 2 | |
注意: 第一个90°弯头不计入烟道最大可用有效长度.
90°弯头允许在任何方向将锅炉连接到排烟管或进气管上，因为可以360°旋转安装这种弯头。另外它还可以作为辅助弯头，与管道或45°弯头连接.
* 每加装一个90°弯头，烟道总长度降低0.5米。
* 每加装一个45°弯头，烟道总长度降低0.25米.

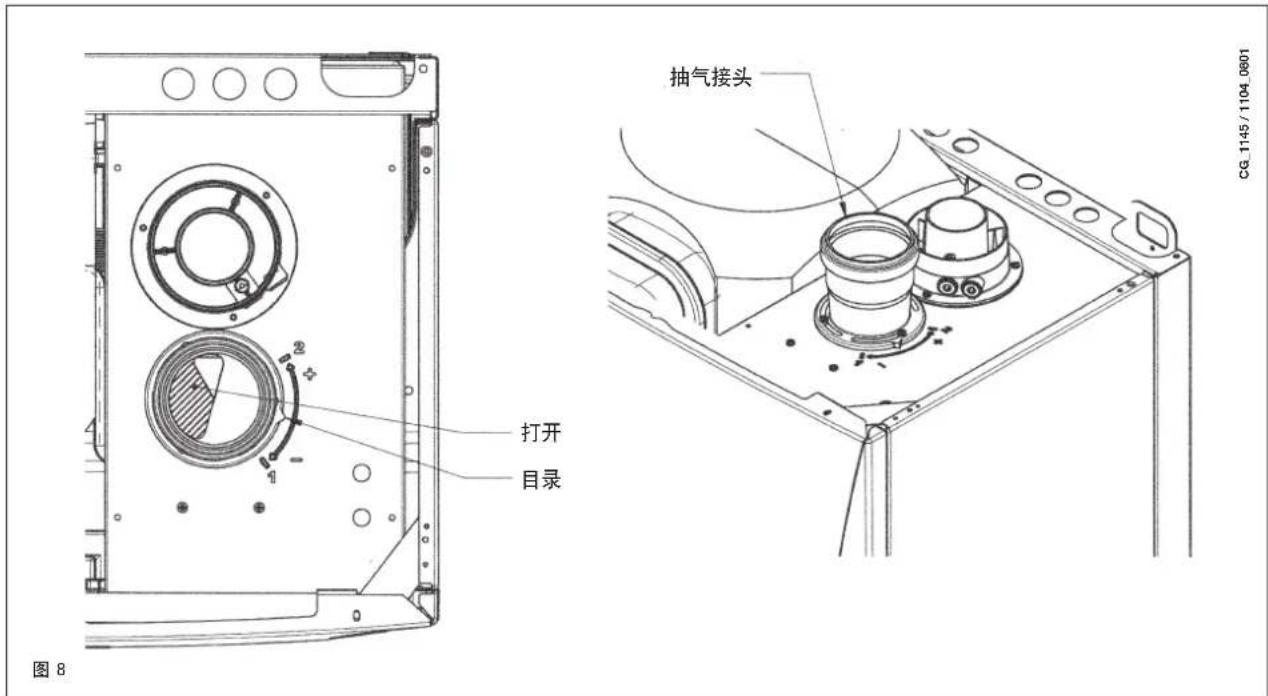

分离式烟道系统空气进气量的调整
为了优化锅炉性能及燃烧参数，需对分离烟道系统进气量调节装置（吸入空气量调节头）进行调整。此调节装置可安装于锅炉的排烟管出口左侧或右侧的进气管上（如图），根据排烟管和进气管的总长度，转动此空气量调节头、通过调节其开度来调整过量空气系数。
逆时针转动此调节头可减小过量空气系数，反之增加过量空气系数。要进一步优化锅炉的燃烧性能，需使用烟气分析仪测量最大热输出时烟气中 CO2 的含量，如果烟气分析仪测得的数值过低，逐渐增加进入空气量以达到上表所示的 CO2 浓度。为了正确地安装此装置，也可参照相关的指导说明书。
目录
抽气接头
CG_1145/1104_0601
图 B

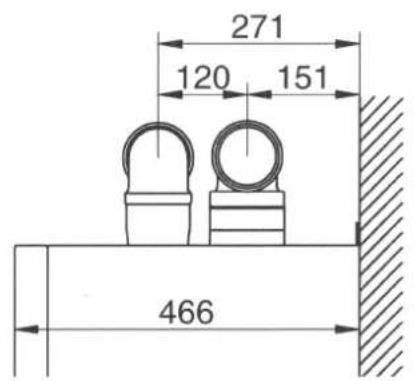

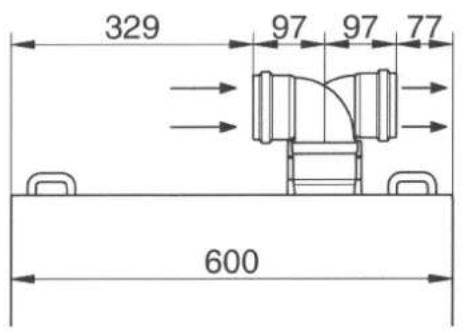

16.4 分离式烟道系统连接口的尺寸
120 151
466
97 97 77
600
CG_2344/1103_3002

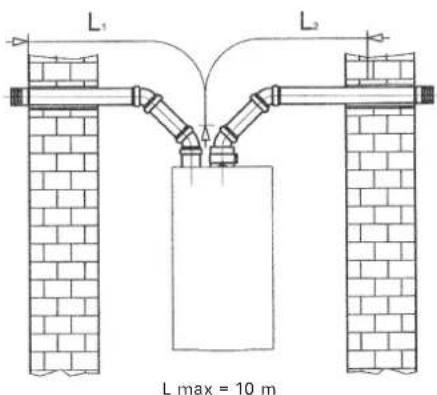

16.5 水平分离式排气-进气管的安装举例
重要: 确保烟道坡度由室内向室外降低, 坡度不低于 1 % (每米不小于1厘米)。但如果锅炉上装有冷凝水收集装置时, 排烟管的坡度必须坡向锅炉
CG_1643_FR / 1010_0101
注意: 对于C52型烟道安装方式, 空气吸入口和烟气排出口禁止安装在相对的建筑外墙上, 并且空气进气管的最大长度不能超过10米.
若排烟管超过6米，必须在排烟管出口处或靠近锅炉侧的排烟管上的适当位置安装冷凝水收集装置（作为选配件提供）。
重要: 若安装了独立的排烟管, 应确保在烟管穿建筑物墙壁处做保温处理。(例如: 利用玻璃棉)。关于具体的安装说明, 请参照随同附件提供的技术说明.
17. 电源连接
只有按照相关法规和规范的要求进行真实、正确的接地，才能保证设备的用电安全。用随同提供的三芯电缆将锅炉连接到220V单相+接地电源上，并确保正确的极性连接。须使用双极开关，其触点间隔至少3毫米。
若更换电源电缆，应选配HAR H05 VV-F' 3x0.75mm²电缆，最大直径不超过8毫米.

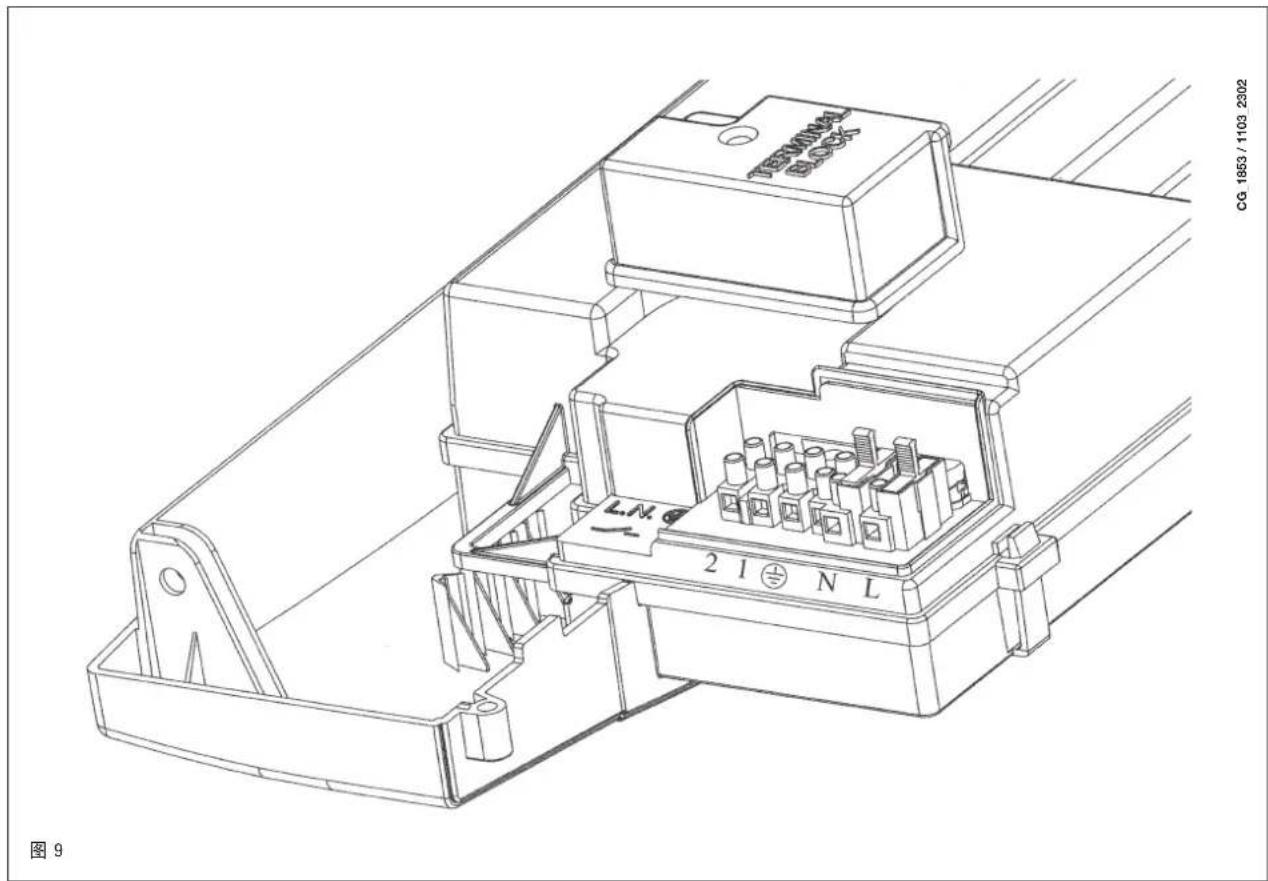

...打开电源接线端子
* 断开锅炉电源;
* 拧下锅炉控制板上的两个固定螺丝;
* 翻下控制板;
* 打开外盖，露出接线区域（图9）。
电源端子排内配有2A速熔型保险丝（拉出黑色保险座即可检查或更换保险丝）。重要：确保正确的极性连接L（火线）-N（零线）.
(L) = 火线（褐色）
(N) = 零线 (蓝色)
+= 接地线（黄色/绿色）
1）（2）=室内温控器连接端子
BLOCK
LNG
2 1 ⊕ N L
CG 1853 / 1103 2302
图 9
18. 室内温控器接线
* 如前节所述，打开电源端子排(图9);
* 拆除端子(1)和(2)上的跳线;
* 将室内温控器的两根接线穿过穿线孔，分别与端子(1)和(2)相接.
19. 换煤气模式
在获授权的技术服务人员调节下，该锅炉可以在天然气（G.20）和液化气（G.31）之间转换使用。
其操作顺序如下:
A）更换主燃烧器的喷嘴和进气隔片（如果有的话）；
B) 重新校准压力调节器的最大和最小压力。
A) 更换喷嘴
- 小心将主燃烧器从其座位上拆卸下来;
- 更换喷嘴时要安装固定到底部，以免泄漏煤气。表2中显示了喷嘴的直径大小。
- 更换煤气阀上的煤气隔片(图 10)。隔片直径显示在表2中。
注意: 不必修改参数F02.
B) 压力调节器的校准
- 将压差计（最好是液体压差计）的正压接头接在气阀的压力接头（Pb）上（图10）。只有针对带密封腔型号的锅炉时，将压力计的负压接头连接到“T”，这样可以一起连接锅炉的补偿接头、气阀补偿接头（Pc）和压力计本身。（还可以将压力计连接到压力接头（Pb）进行测量，而不需要密封腔的前板）；
如果没有按照说明测量燃烧箱的压力，其测得的压力值可能会出现错误，因为测量时没有考虑到密封腔内风机造成的负压。
B1）额定功率的调节：
- 打开气阀，将锅炉设置为“冬季”状态；
- 根据第19.1章节中的说明，将锅炉开到最大功率；
- 取下调制器的盖子;
- 调节铜钉（a）直到压力显示符合表1的指示；
- 检查通过气阀（图10）压力接头（Pa）测量到的锅炉电源的动态压力是否正确（液化气37mbar或天然气20mbar）。
B2) 降低功耗的调节:
· 断开调制器的电源线，拧松钉子（b）直到压力值达到降低功耗的要求（见表1）；
- 重新连接电源线;
- 装上调制器的盖子并拧紧。
B3) 最后检查
- 挂上指示牌，说明锅炉模式的更换，指出使用煤气的类型和校准值。

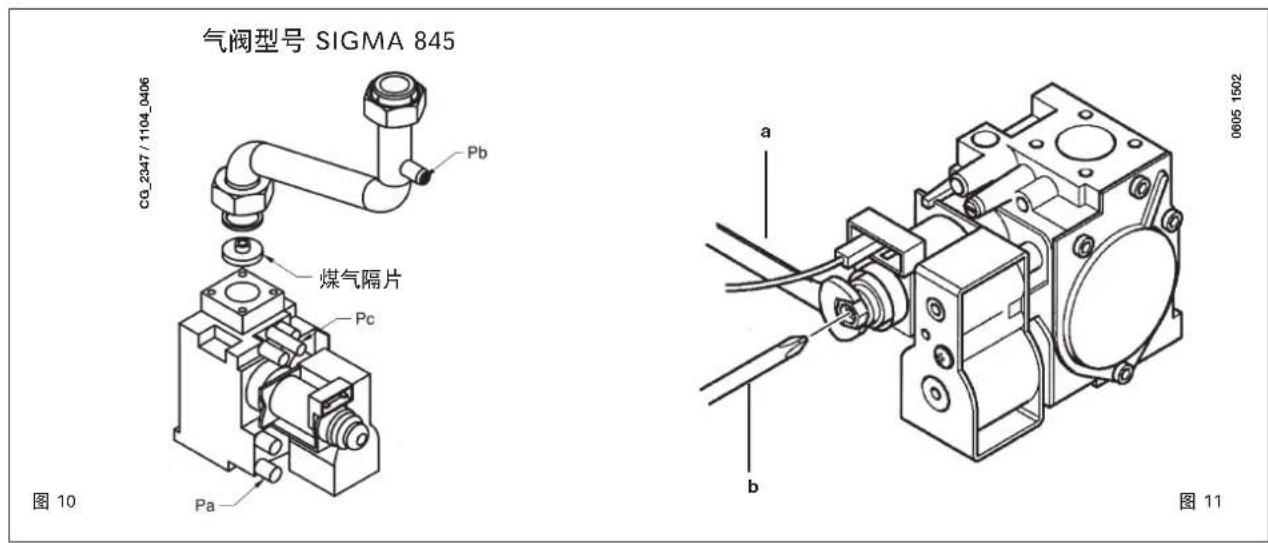

CG_2347 / 1104_0406
Pb
煤气隔片
Pc
Pa
图 10
a
b
0605 1502
图 11
注意
煤气压力过低的情况下（低于17mbar），需拆除安装在气阀上的进气隔片（图10）并设置电路图参数F02=00（§21）。

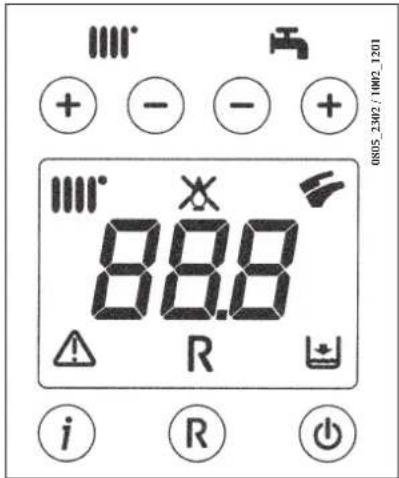

19.1 燃气阀的校准功能
为了简化燃气阀的校准操作，请按以下步骤在壁挂炉控制面板上直接设置“校准功能”：
a) 同时按下 + 键和 || + 键至少6秒钟以上
b) 大约6秒钟后，符号 ⚡️ 开始闪烁；
c) 显示屏将交替显示“100”和供水温度，交替显示的间隔时间为一秒钟。此时，锅炉在最大热输出比率下（100%）运行。
d) 分别按+/-键来选择锅炉的最大或最小的热输出比率，即100%或0%;
e) 调节图10中所示的“pmax/pmin”螺丝，根据表1中的数值设置燃烧器的压力值。
要调整压力到最大功率，需扭动螺钉“Pmax”（图10），顺时针方向旋转升高燃烧器压力或逆时针方向旋转降低压力。
要调整压力到最小功率，需扭动螺钉 “Pmin” （图10），逆时针方向旋转升高燃烧器压力或顺时针方向旋转降低压力。
f) 分别按 +/- 键可逐渐增加或减小锅炉的热输出比率，从而设置实际所需要的热输出比率（增大或减小的步距为1%，即每按键一次，锅炉热输出比率变化1%）。
+ - - +
88.8
⚠️ R +
i R Ⓧ
按 ⏻ 键退出此功能。
注意:
进入此功能后，在无任何操作的情况下，15分钟后此功能将自动取消，电路板返回至激活此功能前的状态，或完成设置最高温度前的状态。
燃烧器喷嘴表
| 24 BIC FF 24 BIC |
| 煤气类型 G20 G31 G20 G31 | | | | |
| 喷嘴直径(mm) 1,18 0,69 1,18 | 0,69 | | | |
| 燃烧器压力(mbar*)降低功耗 | 1,7 6,9 1 | 6 6,6 | | |
| 燃烧器压力(mbar*)额定功率 | 7,8 24,7 | 7,5 18,1 | | |
| 煤气隔片直径(mm) 4,2 3,5 4,2 | 3,5 | | | |
| 喷嘴数量 18 | |
表1
| 消耗15' C-1013 mbar | 24 BIC FF - 24 BIC |
| G20 G31 | |
| 额定功率2,73m | ^3/h 2,00 | kg/h |
| 降低功耗1,26m | ^3/h 0,92 | kg/h |
| p.c.i. 34,02 MJ/m | ^3 | 46,34 MJ/kg |
表 2
*1 mbar = 10.197 mm H₂O

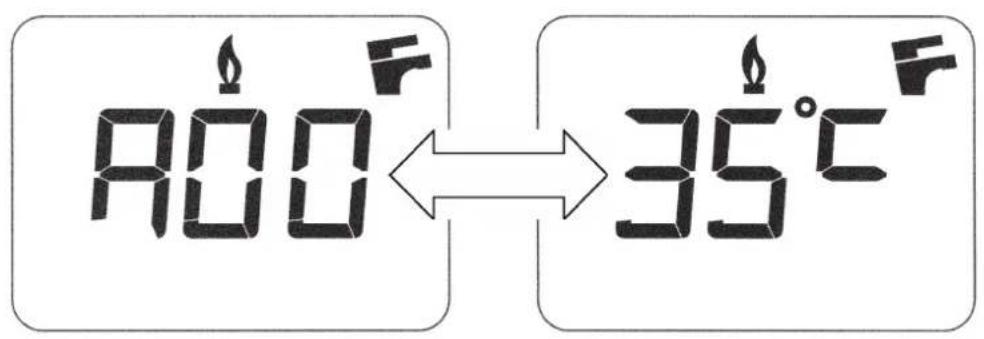

20. INFO显示功能
按 “i” 键至少 5 秒钟直至锅炉前面板的液晶显示屏上显示出锅炉的某个参数，此时显示屏可显示锅炉的运行信息.
注意: 当 “INFO” 功能激活时, 显示屏上会交替显示 “A00” 和锅炉供水温度值 (见图12):
35°C°F
0605-2204/CG-1808
图12
* 分别按符号 下方的 (+/-) 键可上/下滚动显示下列锅炉信息:
A00: 当前卫生热水的温度 (°C);
A01: 当前的室外温度 (°C) (锅炉接有室外温度传感器时);
A02: 燃气调节阀的电流（%）（燃气为天然气时，100% = 310 mA）；
A04: 采暖设置温度(°C) -- 如果连接了外置探测线，会显示“kt”曲线值（见26节）。
A05: 目前采暖供水温度 (°C);
A06: 卫生热水设置温度 (°C);
A07: — —;
A08: 卫生热水流量值（l/min×10）；
A09: 锅炉发生的最后一个故障;
* 此功能在无操作情况下可持续的时间为3分钟按下按钮 “i” 至少5秒钟或关闭锅炉可中止此 “INFO 功能
21. 锅炉参数设置
设置锅炉的参数时，同时按下按键（一）和按键（一）少持续6秒。功能启动时，显示器上会显示“F01”，对应显示的参数值。
参数的修改:
* 翻看参数时按 (+/—)
* 修改每个参数时按 (+/— ||)
* 保存参数值时按（此时显示器上会显示“MEM”）；
* 要退出修改参数模式而不保存修改，就按下 (i) 键，显示器上会显示 “ESC”；
| 参数说明 | 工厂设置 |
| 24 BIC FF 24 BIC |
| F01 | 锅炉类型10 = 密封腔 - 20 = 开放室 | 10 | 20 |
| F02 | 使用煤气的类型01 = 天然气和液化气 | 02 |
| F03 | 液压系统 15 | |
| F04 | 可编程继电器设置1(见“服务”说明书)00 = 无任何功能01 = 住宅楼报警02 = 环境通风机03 = 不可使用04 = 通过环境温控器(230V)控制的区域泵机05 = 不可使用 | 04 |
| F05 | 可编程继电器设置2(水泵) | 03 |
| F06 | 采暖最高设定点(°C)00 = 85°C - 01 = 45°C(功能无法使用) | 00 |
| F07 | 水优先进入的设置 | 00 |
| F08 | 采暖最大功率(0-100%) | 100 |
| F09 | 卫生热水最大功率(0-100%) | 100 |
| F10 | 采暖最低功率(0-100%) | 00 |
| F11 | 重启前采暖等待时间(00-10)分钟 - 00=10秒 | 03 |
| F12 | 诊断(见“服务”说明书)-- | |
| F13-F14-F15 | 工厂设置(不要修改) | 00 |
| F16 | 抗军团菌功能00 = 功能关闭55...67 = 功能打开(设定点 °C) | 00 |
| F17 | 选择加热稳压器类型00 = 液压稳压器01 = 液压差压稳压器 | 00 |
| F18 | 厂家信息 | 00 |
22. 调节及安全装置
锅炉的设计完全符合欧洲的相关标准，特别是配有下述装备时：
* 空气压力开关（24 BIC FF）
该装置用于确保只有在锅炉排烟顺畅的情况下，燃烧器才能点火。当下述故障之一发生时，如：
* 烟道被堵塞;
* 文丘里管被堵塞;
* 风机被堵塞;
* 文丘里管和空压开关之间的连接断开。锅炉将锁定停机并报警，同时显示屏显示故障代码E03（见第10节）。
禁止将此安全装置取消或使其失效
* 自然通风型2.24 CF的烟道温控器
这个装置有一个传感器位于排烟罩左侧，如果被堵塞或者出现通风故障，就会切断燃烧器中的气流。
这个情况下锅炉被锁定，显示屏显示错误代码E03（参见10章节）。
要马上点燃主燃烧器，请参见9章节.
* 过热保护传感器
过热温度传感器位于采暖供水管上的。当主换热器出水温度过高，发生过热时，过热保护功能启动切断燃烧器的燃气供应，锅炉将故障停机，只有排除了产生异常的原因后，才可能重新点火。
按下按钮（R，至少2秒钟后松开，可使锅炉重新启动工作.
禁止将此安全装置取消或使其失效
* 火焰离子检测电极
火焰离子检测电极，确保燃气供气安全，防止不完全点火。（打开锅炉，从锅炉前方看，火焰点火及检测电极位于燃烧器的左侧），锅炉在尝试3次点火后仍未点着火时，锅炉进入故障状态。
按下按钮（R）至少2秒钟重新启动锅炉后，进入正常运行状态.
* 水压开关
该装置检测系统压力，当压力超过0.5 bar时，才允许锅炉正常点火工作。
* 采暖模式水泵延时循环
采暖模式下，当燃烧器由于室内温控器或其他干预停止燃烧时，水泵将自动延时运行3分钟。
* 卫生热水模式下水泵的延时循环
卫生热水模式下，无卫生热水需求后燃烧器停止燃烧后，控制系统会控制水泵延时运行30秒。
* 防冻保护（采暖及卫生热水系统）
锅炉电控系统内置“防冻保护”功能。
当供水温度低于5℃时，“防冻保护”功能启动，锅炉开始运行，点火燃烧直至将供水温度加热至30℃。
只有当锅炉的电源、气源连接正常，且系统压力正常时，该功能才能正常启动。
* 系统水循环异常保护（可能的水泵堵塞）
如果锅炉主回路内缺水或水不循环，锅炉停机，同时显示屏显示故障代码E25（见第10节）。
* 水泵防粘死功能
在采暖模式下，若锅炉连续24小时无供热需求，水泵将自动启动并运行10秒钟。
该功能只有在锅炉电源连接正常时才可运行。
* 三通阀防粘死功能
锅炉连续24小时无供热需求时，三通阀将自动完成一个完整的行程。
该功能只有在锅炉电源连接正常时才可运行。
* 安全阀（采暖回路）
在采暖管路系统中设有3 bar安全阀，在系统超压时，通过泄水降压来保护锅炉。
须将安全阀排水口接至专用的排水管或地漏处，严禁通过安全阀来排放采暖系统内的水，安全阀在发生超压泄水后，必须进行检验，检验合格方可继续使用.
注意: 即使卫生热水NTC传感器损坏，锅炉也可以提供卫生热水。在这种情况下，卫生热水温度将改由采暖NTC传感器进行控制.

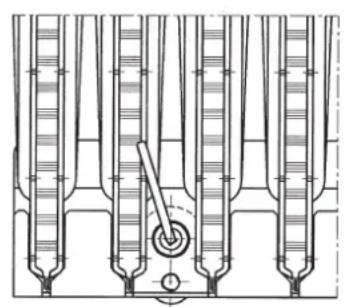

23. 点火电极及火焰检测电极的定位
锅炉有两个专门设计的检测孔，用于燃烧效率及燃烧产物毒性的检测。
一个检测孔与排烟管相接（下称：排烟检测孔），用于测量燃烧效率和燃烧产物的毒性。
另一个检测孔与空气进气管相接（下称：进气检测孔），采用同轴烟道时，可检测烟气是否存在回流。
通过排烟管检测孔可测量下述参数:
* 烟气温度;
* 氧气（O2）或二氧化碳（CO2）的浓度;
* 一氧化碳（CO）的浓度。
进气温度必须通过进气检测孔测量，测量探头的插入深度约为3厘米。
注意: 关于额定功率的调整，请参见第19节（C1）。
对于大气式壁挂炉，无现成的排烟检测孔，必须在烟管上开一个检测孔，此孔须开在距锅炉两倍烟管内径远的排烟管上。通过此孔，可测量如下参数：
* 烟气温度;
* 氧气（O2）浓度;
* 一氧化碳（CO）的浓度。
进气温度必须在靠近锅炉进气点处测量。
必须确保调试人员在完成检测后重新密封检测孔，以保证锅炉的正常运行.
25. 水泵性能曲线
这是一种高静压水泵（GRUNDFOS UPSO 15-50），适合安装于任何类型的单双管采暖系统中。水泵带有自动排气阀，可快速排除水中的空气.
line
| 流量 l/h | 流行 mH₂O (I) |
| -------- | ------------- |
| 100 | 5.0 |
| 200 | 4.8 |
| 300 | 4.6 |
| 400 | 4.4 |
| 500 | 4.2 |
| 600 | 4.0 |
| 700 | 3.8 |
| 800 | 3.6 |
| 900 | 3.4 |
| 1000 | 3.2 |
| 1100 | 3.0 |
| 1200 | 2.8 |
26. 室外温度传感器接线
“kt” 曲线
line
| Te | TM=00 | TM=10 | TM=20 | TM=30 | TM=40 | TM=50 | TM=60 | TM=70 | TM=80 | TM=90 |
|------|--------|--------|--------|--------|--------|--------|--------|--------|--------|--------|
| 20 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| -25 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 |
图表2
锅炉电路系统内置气候补偿功能，连接室外温度传感器（选配件）后，可实现气候补偿控制。
锅炉电路板上有两个接线端子，端子上接有红色的电线，电线上的另外一端包有防护套，此端为室外温度传感器的连接端。需要时将室外温度传感器控制线与这两根电线相接。
锅炉接有室外温度传感器时，可通过按钮+/-选择“kt”曲线（图表2）.
备注：如果是安装在一套中等大小的住房内（具备良好的外围绝缘和暖气片系统），建议将温度曲线“kt”设置为“25”。
27. 热水膨胀罐(可额外订购的配件)
热水膨胀罐套件包括以下元件:
- 1 个不锈钢膨胀罐;
- 1 个膨胀罐支架;
- 1 个G1/2接头”；
- 1 个锁紧螺;
- 1 个连接软管.
B
CG_2354 / 1104_1601
如图，将软管（在膨胀罐套件中有提供）连接到A和B两个接头上。
在以下情形中建议安装热水膨胀罐：
- 水压或提水系统压力大，必须安装一套降低压力的减压器（压力超过4bar）
- 冷水管道中安装了一个非回水阀
- 冷水管道不足以承受热水器中热水的膨胀，必须安装一个热水膨胀罐.
须知
为更好地利用膨胀罐，水路内压力应低于4bar。如果大于这个压力，需安装一个减压器。安装减压器后，需使供水管道压力低于4bar.
28. 年检
为保证锅炉的最佳使用效率，需每年进行以下检查：
- 检查煤气管路和燃烧管路的外观和密封连接;
- 检查点火电极的状态和位置是否正确，以及火焰的检测；
- 检查燃烧器的状态和固定;
- 检查燃烧箱内部是否清洁;
可使用吸尘器进行清洁;
- 检查煤气阀是否正确校准;
- 检查加热设备的压力;
- 检查膨胀罐的压力;
- 检查风机功能是否完好;
- 检查烟道和排气道是否被堵塞;
- 检查热水器阳极状态
警告
在采取任何干预之前，确保锅炉未通电。
结束维护工作后，将各调节器和/或参数恢复到原始状态。
29. 清空锅炉和热水器的管道
清空锅炉管道
可通过液压装置上的阀门清空锅炉。
用锅炉底部的橡胶阀给锅炉清空时，依照下面程序操作（图 14）：
- 关闭锅炉的截止阀门;
- 用8mm的角铁打开橡胶阀
- 清空锅炉;
- 用8mm的角铁关闭橡胶阀.
洁净水过滤器和加热循环过滤器是安装在可拆卸的卡套中的。加热循环卡套位于加热回流装置中（见图15F）。依照下列说明进行过滤器的清洁：
- 将锅炉断电；
- 关闭进水阀门
- 打开图15中的阀门A清空加热管道中的水
- 如图拆除过滤器的夹子(1-F)，拔出滤油卡套(2-F)，注意用力不要过大；
- 拔出加热过滤器卡套时，必须先拆除三通阀的电机(1-2G - 图 15);
- 清洁过滤器上的污垢;
- 将过滤器放回卡套中，再重新放回原位，确保使用正确的夹子。
警告
在更换和/或清洁液压装置的“OR”型圈时，不要使用其他润滑油或润滑脂，只可使用Molykote 111润滑剂
31. 清洁水路的水垢
在进行清洁操作时，必须：
- 关闭进水阀门
- 打开自来水龙头清空水路
- 关闭出水阀门
- 拆除图 15的夹子1E
- 取下过滤器 (2E 图 15).
拆下水-水交换器，如下面一段文字所述，并单独清洁。
清洁交换器和/或水路时，建议使用Cillit FFW-AL或Benckiser HF-AL。
32. 热水交换器的拆卸
可以使用一个角铁拆卸不锈钢板热水交换器，程序如下:
- 清空锅炉，如有局限，可使用专门的排气阀；
- 清空整个水路中的水;
- 拆下前方可看得见的固定水-水交换器的两个螺钉，并将其抽出（见图 15B）。
(2)
(1)
E
(2)
F
(1)
(2)
B
A
C
G
(3)
(1)
(2)
图 15
警告
拆除液压装置的各个部件时需特别小心。
不要使用锋利的工具，拆除固定夹时，不要过度用力。

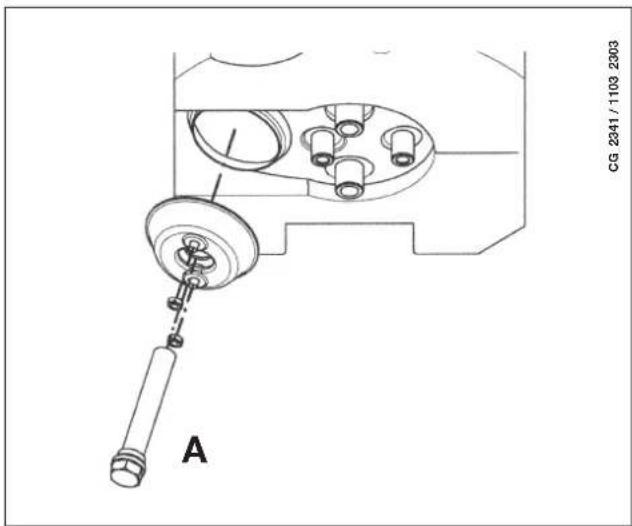

33. 拆卸热水器阳极
每年检查镁保护阳极（使用专门排气阀清空热水器管路之前）
取下热水器探头的固定夹以拆卸阳极装置，再用一个27mm（A）的扳手拧松阳极装置的螺母。
A
34. 电路功能图
24 BIC FF
说明:
1 加热过滤器
2 压力计
3 电动三通阀
4 带煤气隔片的气阀
5 带脱气机的加热循环泵
6 非回水阀
7 止回阀
8 锅炉充气阀
9 带喷嘴的煤气输送管道
10 烟囱
11 空气恒压器
12 负压接头
13 正压接头
14 文杜里
15 风机
16 安全温控器
17 气水换热器
18 点火电极/火焰检测
19 燃烧箱
20 采暖NTC探头
21 热水器
22 加热回路膨胀罐
23 水温NTC探头
24 牺牲阳极
25 热水泵
26 优先探水传感器
27 热水器排气阀
28 水路安全阀
29 水路膨胀罐（配件）
30 锅炉安全阀
31 锅炉排气阀
32 液压恒压器
33 自动旁通止回阀
34 板式换热器
图 17
11
10
12
13
14
15
9
16
8
5
4
20
21
22
23
24
25
26
30
27
28
供热出水出水 煤气 进水 供热回水
M
3
2
1
23
24
说明:
1 加热过滤器
2 压力计
3 电动三通阀
4 带煤气隔片的气阀
5 带脱气机的加热循环泵
6 非回水阀
7 止回阀
8 锅炉充气阀
9 带喷嘴的煤气输送管道
10 烟囱
11 烟气温控器
12 安全温控器
13 气水换热器
14 点火电极/火焰检测
15 燃烧箱
16 采暖NTC探头
17 热水器
18 加热回路膨胀罐
19 水温NTC探头
20 牺牲阳极
21 热水泵
22 优先探水传感器
23 热水器排气阀
24 水路安全阀
25 水路膨胀罐（配件）
26 锅炉安全阀
27 锅炉排气阀
28 液压恒压器
29 自动旁通止回阀
30 板式换热器
35. 连接器的连接图
24 BIC FF
C = 天蓝色
M = 棕色
N = 黑色
R = 红色
G/V = 黄色/绿色
B = 白色
V = 绿色
点火电联/火炉检测
CG.2339 / 1104.1608
接线
X4
X5
X6
X7
X8
X9
X10
X11
X12
X13
X14
X15
X16
X17
X18
X19
X20
X21
X22
X23
X24
X25
X26
X27
X28
X29
X30
X31
X32
X33
~230V
RELE'1
RELE'2
空气压容器
空气压容器
液压压缩器
外置型泵头
NO
NC
CCM
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
热水泵

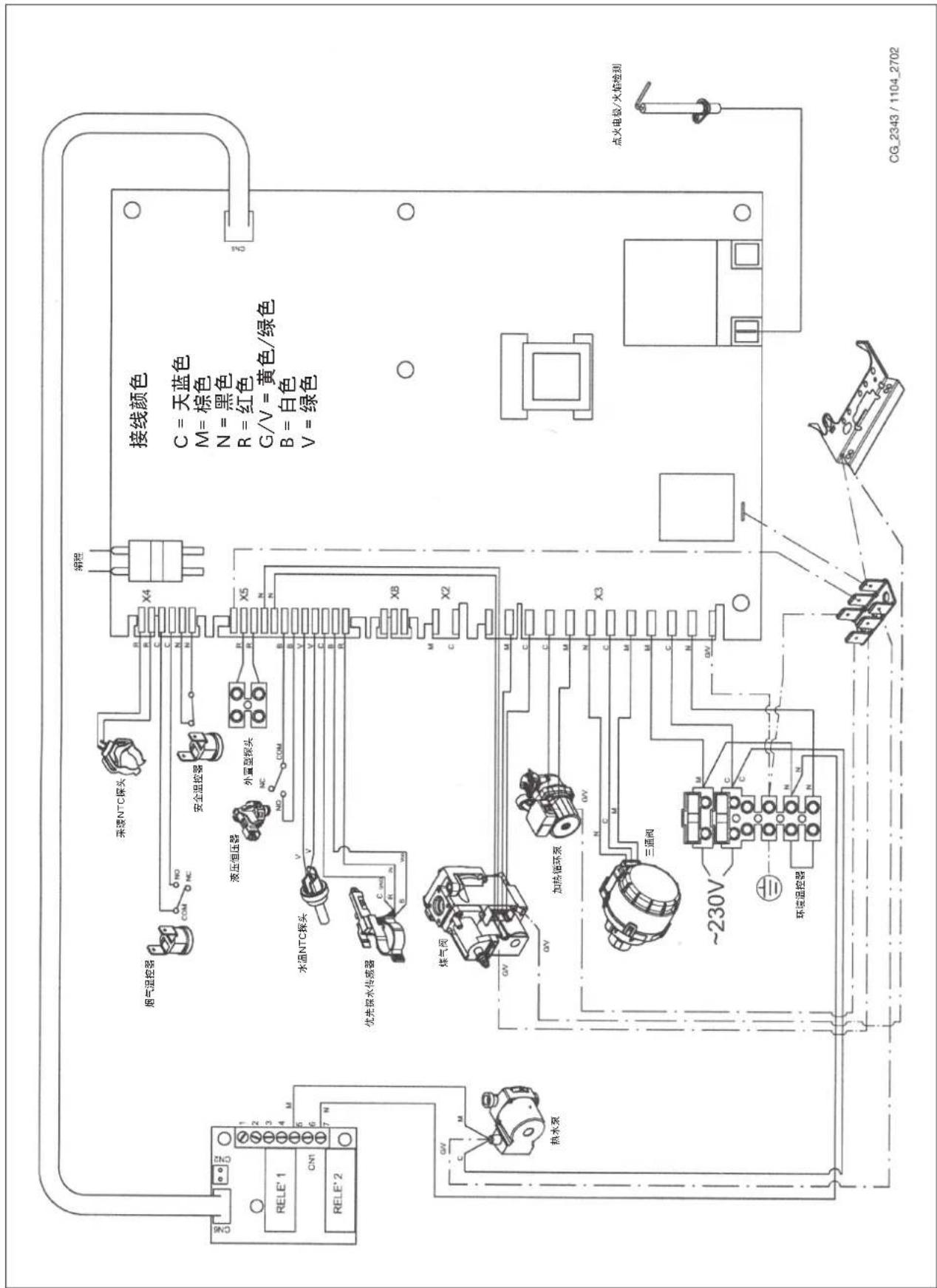

C = 天蓝色
M= 棕色
N = 黑色
R = 红色
G/V = 黄色/绿色
B = 白色
V = 绿色
RELE' 1
CN1
RELE' 2
M
N
X4
编程
X5
外置型探头
NO
COM
NO
COM
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
NO
GB
X2
煤气阀
加热循环泵
3通阀
~230V
环境温控器
点火电极/火焰检测
CG_2343 / 1104_2702
- 技术参数
| 型号MS | 24 BIC FF 24 BIC |
| 类别 | II_2H3P | II_2H3P |
| 最大热输入 | kW 25,8 25,8 | |
| 最小热输入 | kW 11,9 11,9 | |
| 额定热输出 | kW 24 | 23,3 |
| kcal/h 20.600 | 20.000 |
| 最小热输出 | kW 10,4 10,4 | |
| kcal/h 8.900 8.900 | |
| 92/42/EEC能效等级 | — ★★★ ★★ | |
| 采暖系统最高工作压力 | bar 3 | 3 |
| 膨胀水箱容量 | I 7,5 7,5 | |
| 膨胀水箱压力 | bar 1 1 | |
| 热水器容量 I 42 42 | | |
| 卫生热水系统最高工作压力 | bar 7 7 | |
| 卫生热水系统最低工作压力 | bar 0,15 | 0,15 |
| 卫生热水系统的最小水流量 | l/min 2,0 | 2,0 |
| T=25^ 时卫生热水的产量 | l/min 13,3 | 13,3 |
| T=35^ 时卫生热水的产量 | l/min 9 | 9,5 |
| 特殊出水量(*) | l/min 17,7 | 17,7 |
| 采暖系统温度调节范围 | °C 30/85 | 30/85 |
| 卫生热水系统温度调节范围 | °C 35/60 | 35/60 |
| 类型 | — C12-C32-C42-C52-C82-B22 | B_118S |
| 同轴烟道排烟管直径 | mm 60 | - |
| 同轴烟道进气管直径 | mm 100 | - |
| 分离式烟道排烟管直径 | mm 80 | - |
| 分离式烟道进气管直径 | mm 80 | - |
| 排气管直径 | mm - | 125 |
| 最大烟气流量 | kg/s 0,021 | 0,021 |
| 最小烟气流量 | kg/s 0,021 | 0,019 |
| 最高烟气温度 | °C 135 | 110 |
| 最低烟气温度 | °C 108 | 85 |
| NOx等级 | — 3 | 3 |
| 燃气类型 | — G20 | G20 |
| — G31 | G31 |
| 天然气供气压力 | mbar 20 | 20 |
| 液化石油气供气压力 | mbar 37 | 37 |
| 电源电压 | V 230 | 230 |
| 电源频率 | Hz 50 | 50 |
| 额定电功率 | W 135 | 80 |
| 净重 | kg 61 | 51 |
| 外形尺寸 | 高 | mm 950 | 950 |
| 宽 | mm 600 | 600 |
| 厚 | mm 466 | 466 |
| 防水防潮等级(**) | IP X5D | IP X5D |
(*) 符合规范 EN 625 的要求 - (**) 符合规范 EN 60529 的要求
由于DE DIETRICH公司一直以来坚持其产品的不断改进，因此保留未经事先通知而随时对本文件所含信息进行修改的权利。本文件发布的内容仅供参考，不可作为与第三方签署的合同考虑.
DE DIETRICH THERMIQUE
