MS 24 BIC - Cazan DE DIETRICH - Manual de utilizare gratuit

Marcă	DE DIETRICH
Model	MS 24 BIC (gama ZENA)
Tip centrală termică	Centrală termică murală pe gaz cu temperatură joasă cu boiler integrat
Putere nominală maximă	24 kW
Putere nominală minimă	10,4 kW
Gaz compatibil	Gaz natural G20 (convertibil propan G31)
Presiune maximă circuit încălzire	3 bar
Temperatură maximă circuit încălzire	85 °C
Interval de reglare temperatură	30 - 85 °C
Termostat de siguranță	105 °C
Vas de expansiune încălzire	7,5 L
Schimbător sanitar	20 plăci
Circulator	Grundfos UPS015-60
Tip arzător	18 duze
Alimentare electrică	230 V / 50 Hz
Indice de protecție	IPX5D
Producție ACS	Boiler integrat (producție indirectă)

Întrebări frecvente - MS 24 BIC DE DIETRICH

Cum se reglează temperatura apei calde menajere pe DE DIETRICH MS 24 BIC?

Rotiți butonul de reglare ACM (simbolizat printr-un robinet sau o picătură) spre dreapta pentru a crește temperatura, spre stânga pentru a o reduce. Intervalul de reglare este de aproximativ 30 până la 60 °C. O temperatură de 55 °C este recomandată pentru a limita riscul de legioneloză și pentru a evita depunerile de calcar.

Cum se ajustează temperatura circuitului de încălzire?

Rotiți butonul de reglare a încălzirii (simbolizat printr-un radiator) pentru a modifica setarea între 30 și 85 °C. Pentru un confort optim în timpul iernii, o setare de 70 până la 75 °C este potrivită pentru majoritatea instalațiilor. În sezonul intermediar, reduceți setarea la 50-60 °C pentru a economisi energie.

Presiunea circuitului de încălzire este insuficientă, ce trebuie făcut?

Presiunea normală la rece este între 1 și 1,5 bar. Dacă manometrul indică mai puțin de 0,5 bar, deschideți încet robinetul de umplere (robinetul de bypass sub cazan) până când atingeți 1,2 bar, apoi închideți-l. Dacă presiunea scade regulat, faceți verificarea instalației de către un profesionist (scurgere sau vas de expansiune defect).

De ce cazanul intră în poziție de siguranță?

O oprire de siguranță poate fi cauzată de o presiune prea scăzută a apei, o întrerupere a gazului, un termostat de siguranță declanșat (prag de 105 °C) sau o problemă de detectare a flăcării. Verificați mai întâi presiunea, alimentarea cu gaz și alimentarea electrică (230 V / 50 Hz). Dacă oprirea persistă după resetare, apelați un tehnician autorizat.

Cum se repornește cazanul după o oprire automată?

Apăsați butonul de resetare (de obicei simbolizat printr-o flacără tăiată sau un indicator roșu care clipește) timp de 3-5 secunde. Cazanul încearcă o nouă aprindere. Dacă defectul reapare, notați codul de eroare afișat și contactați serviciul post-vânzare DE DIETRICH pentru un diagnostic precis.

Trebuie să se facă întreținerea anuală a MS 24 BIC?

Da, întreținerea anuală este obligatorie conform reglementărilor franceze pentru orice cazan pe gaz. Un tehnician calificat curăță arzătorul (18 duze), controlează schimbătorul, verifică combustia și starea vasului de expansiune de 7,5 L. Această întreținere menține randamentul și condiționează garanția.

Rezervorul de apă caldă integrat nu mai încălzește corect, care este cauza posibilă?

Verificați dacă setarea ACM nu a fost redusă accidental. O sondă NTC defectă (senzor de temperatură sanitară) poate afecta reglajul: înlocuirea este o operațiune obișnuită la acest model. O depunere de calcar în schimbătorul sanitar cu 20 de plăci poate de asemenea reduce performanțele, mai ales în cazul apei dure.

Poate fi convertit MS 24 BIC de la gaz natural G20 la propan G31?

Da, conversia este posibilă cu ajutorul unui kit de transformare pentru propan disponibil la distribuitorii de piese DE DIETRICH. Operațiunea constă în înlocuirea duzelor și ajustarea presiunii gazului. Trebuie realizată de un profesionist autorizat. Un autocolant de conversie trebuie aplicat pe cazan după intervenție.

Cum se purjează radiatoarele cu MS 24 BIC?

Opriți cazanul și lăsați circuitul să se răcească. Deschideți șurubul de purjare (deasupra fiecărui radiator) cu o cheie de purjare până când aerul iese, apoi închideți imediat ce apare apa. Verificați apoi presiunea circuitului și reumflați dacă este necesar până la 1,2 bar. Repuneți apoi cazanul în funcțiune.

Cazanul scoate un zgomot neobișnuit, ce trebuie verificat?

Un fluierat indică adesea aer în circuit sau o înfundare a arzătorului. Un zgomot de pompă (circulator Grundfos UPS015-60) poate semnala o uzură sau un dezamorsare. Lovituri la aprindere pot dezvălui o problemă cu presostatul sau cu vana de gaz. În toate cazurile, apelați la un profesionist pentru a evita orice risc.

Care este indicele de protecție electrică al MS 24 BIC?

Cazanul MS 24 BIC beneficiază de un indice de protecție IPX5D, ceea ce înseamnă că este protejat împotriva jeturilor de apă (IP X5) și împotriva prafului (D). Poate fi instalat într-o baie sau o cameră de cazane cu proiecție de apă, cu respectarea distanțelor reglementare.

Ce întreținere preventivă trebuie realizată pe vasul de expansiune?

Vasul de expansiune de 7,5 L trebuie verificat la fiecare întreținere anuală. Presiunea de umflare la rece trebuie verificată (în general între 0,5 și 1 bar, în funcție de instalație). Un vas sub-umflat sau perforat provoacă creșteri repetate de presiune și declanșări intempestive ale supapei de siguranță de 3 bar.

MANUAL DE UTILIZARE MS 24 BIC DE DIETRICH

Compania noastră consideră că noua centrală termică achiziționată va răspunde tuturor cerințelor Dumneavoastră. Achiziționarea unui produs De Dietrich asigură îndeplinirea tuturor așteptărilor Dumneavoastră: o bună funcționare și o utilizare simplă și rațională.

Vă recomandăm să nu lăsați deoparte aceste instrucțiuni fără a le fi citit: ele conțin informații utile pentru o exploatare corectă și eficientă a centralei Dumneavoastră.

Fragmentele de ambalaj (pungi din plastic, polistiren, etc.) nu trebuie lăsate la îndemâna copiilor, întrucât constituie potențiale surse de pericol.

De Dietrich declară că aceste modele de centrale poartă marcajul CE și îndeplinesc cerințele următoarelor directive:

- Directiva 2009/142/CE privind aparatele consumatoare de combustibili gazoși

- Directiva 92/42/CEE privind cerințele de randament pentru cazane

- Directiva 2004/108/CE privind compatibilitatea electromagnetică

- Directiva 2006/95/CE privind echipamentele de joasă tensiune

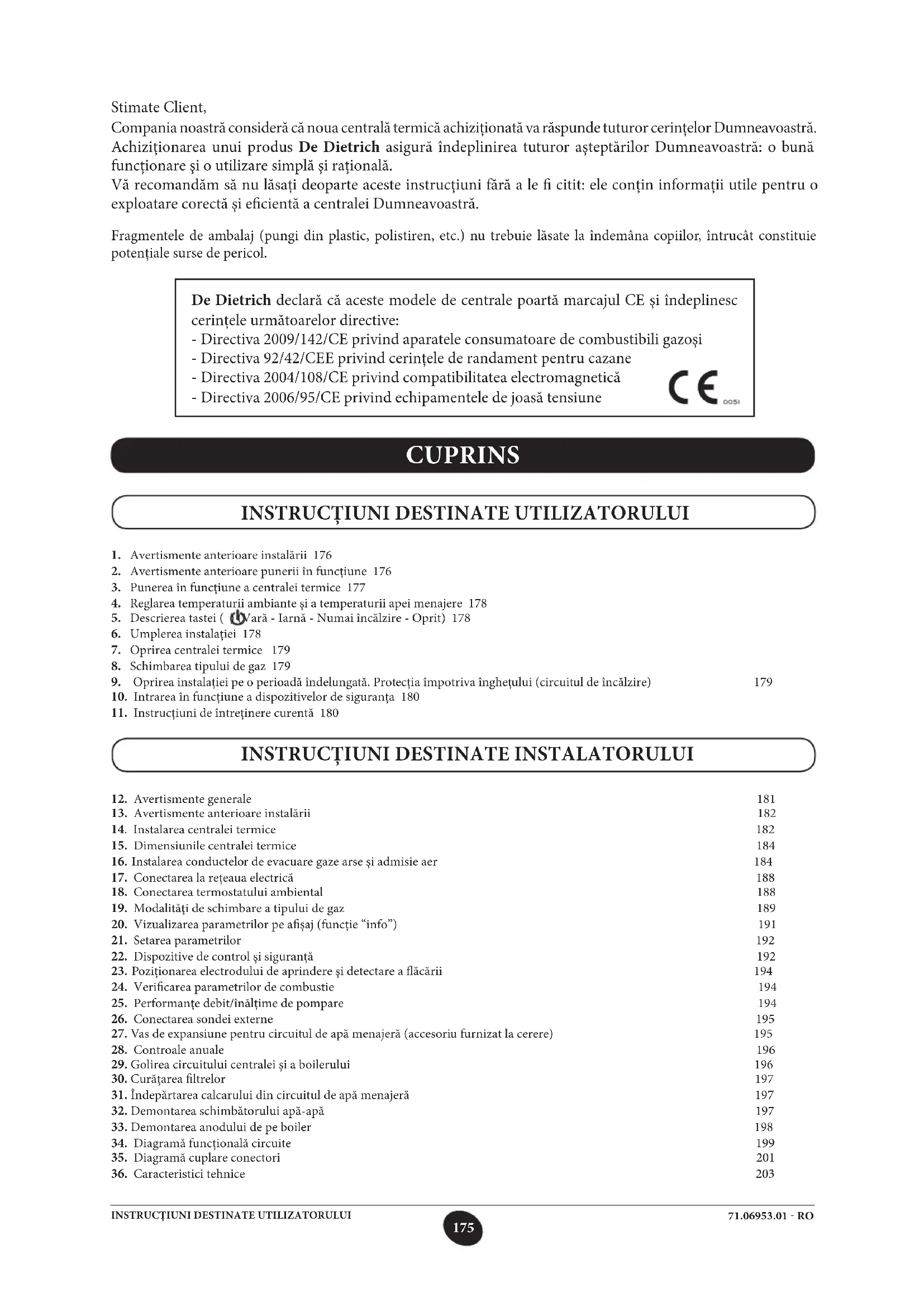

CUPRINS

INSTRUCTIUNI DESTINATE UTILIZATORULUI

1. Avertismente anterioare instalării 176
2. Avertismente anterioare punerii în funcțiune 176
3. Punerea în funcțiune a centralei termice 177
4. Reglarea temperaturii ambiante și a temperaturii apei menajere 178
5. Descrierea tastei ( Vară - Iarnă - Numai încălzire - Oprit) 178
6. Umplerea instalatiei 178
7. Oprirea centralei termice 179
8. Schimbarea tipului de gaz 179
9. Oprirea instalației pe o perioadă îndelungată. Protecția împotriva înghețului (circuitul de încălzire) 179
10. Intrarea în funcțiune a dispozitivelor de siguranța 180
11. Instructiuni de întreținere curentă 180

INSTRUCTIUNI DESTINATE INSTALATORULUI

1. Avertismente generale 181
2. Avertismente anterioare instalării 182
3. Instalarea centralei termice 182

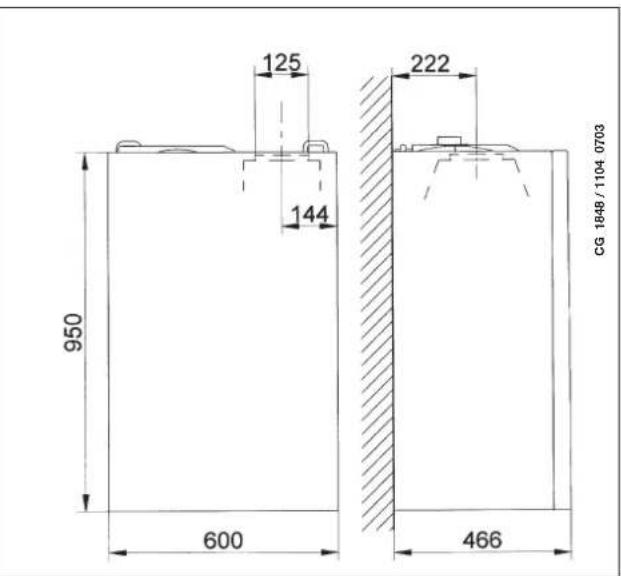

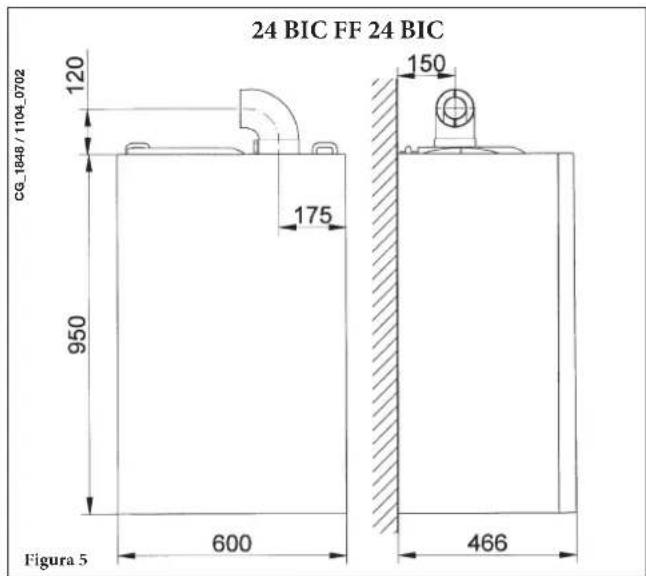

4. Dimensiunile centralei termice 184
5. Instalarea conductelor de evacuare gaze arse și admisie aer 184
6. Conectarea la rețeaua electrică 188
7. Conectarea termostatului ambiental 188
8. Modalități de schimbare a tipului de gaz 189

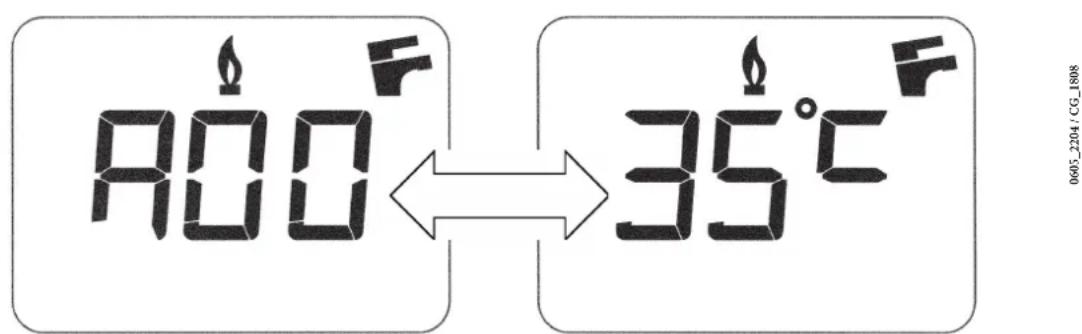

9. Vizualizarea parametrilor pe afișaj (functie "info") 191
10. Setarea parametrilor 192
11. Dispositive de control și siguranță 192
12. Pozitionarea electrodului de aprindere și detectare a flăcării 194
13. Verificarea parametrilor de combustie 194

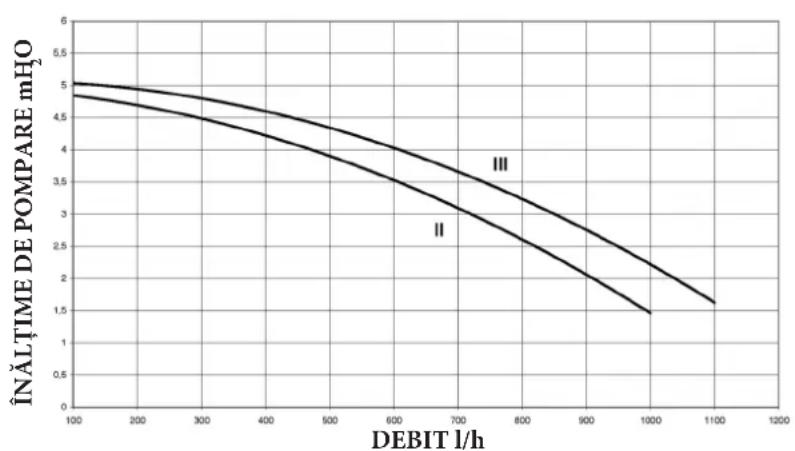

14. Performante debit/înălțime de pompare 194
15. Conectarea sondei externe 195
16. Vas de expansiune pentru circuitul de apă menajeră (accesoriu furnizat la cerere) 195
17. Controale anuale 196
18. Golirea circuitului centralei și a boilerului 196
19. Curățarea filtrelor 197
20. Îndepărtarea calcarului din circuitul de apă menajeră 197
21. Demontarea schimbătorului apă-apă 197
22. Demontarea anodului de pe boiler 198

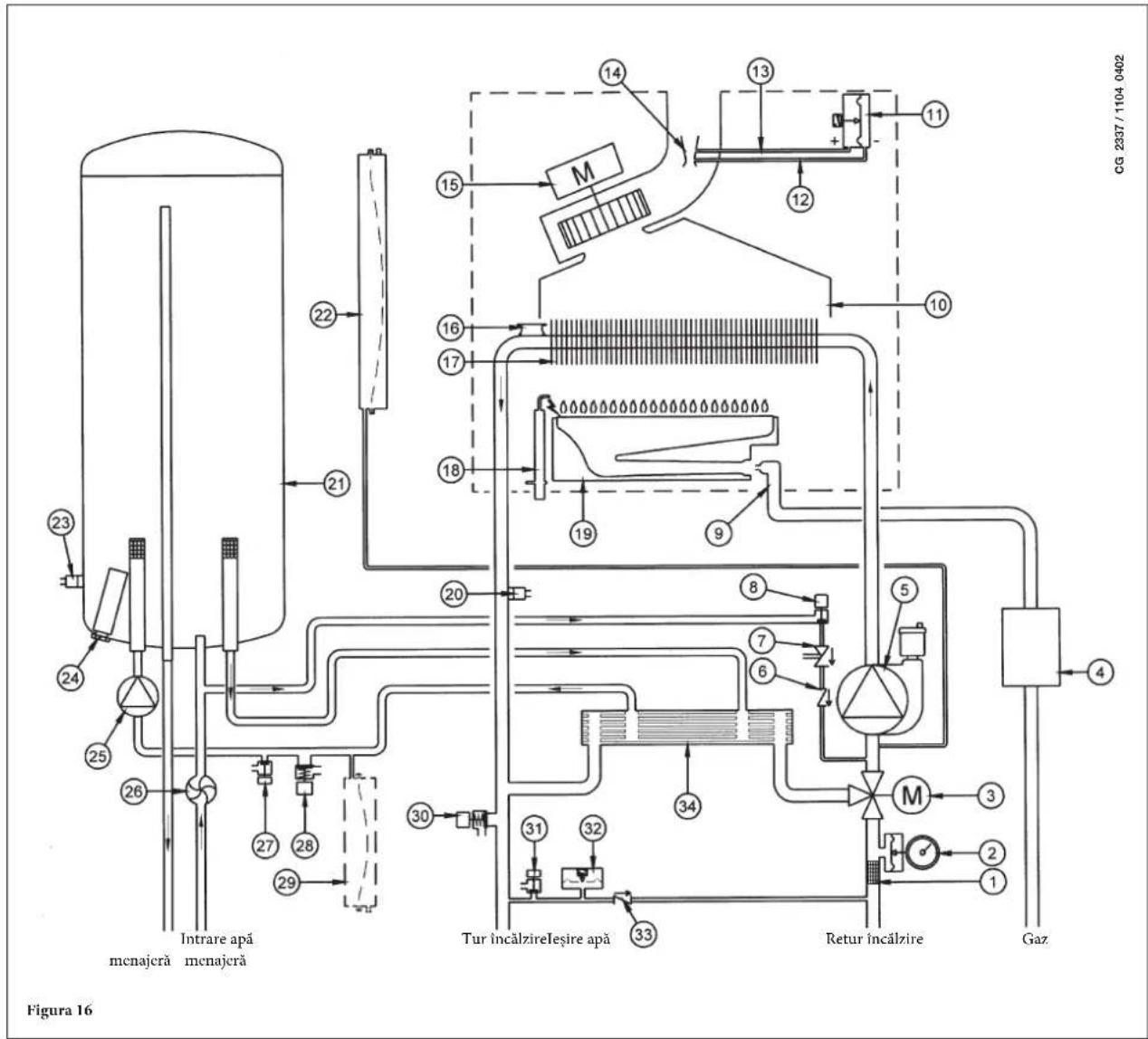

23. Diagramă funcțională circuite 199

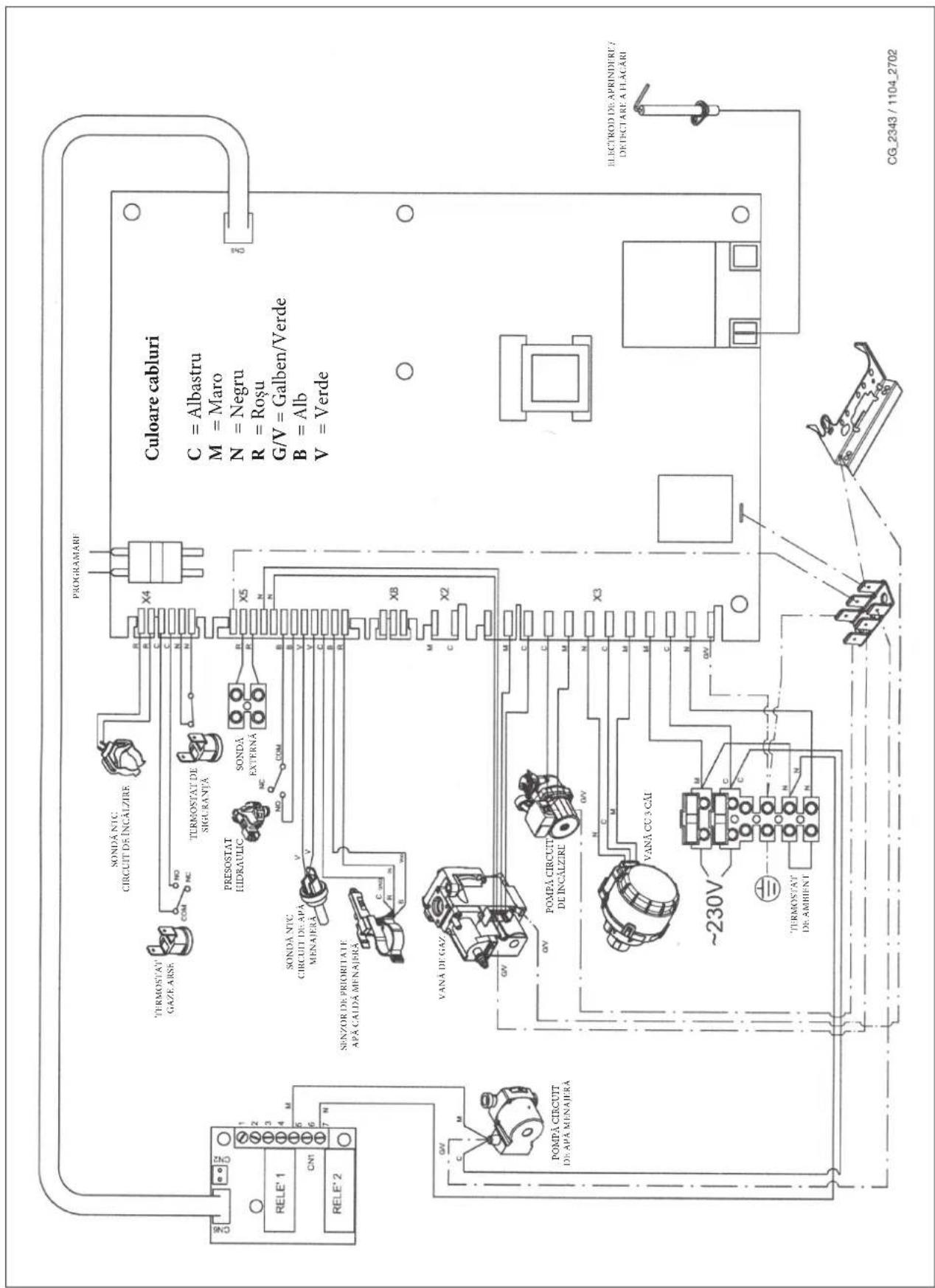

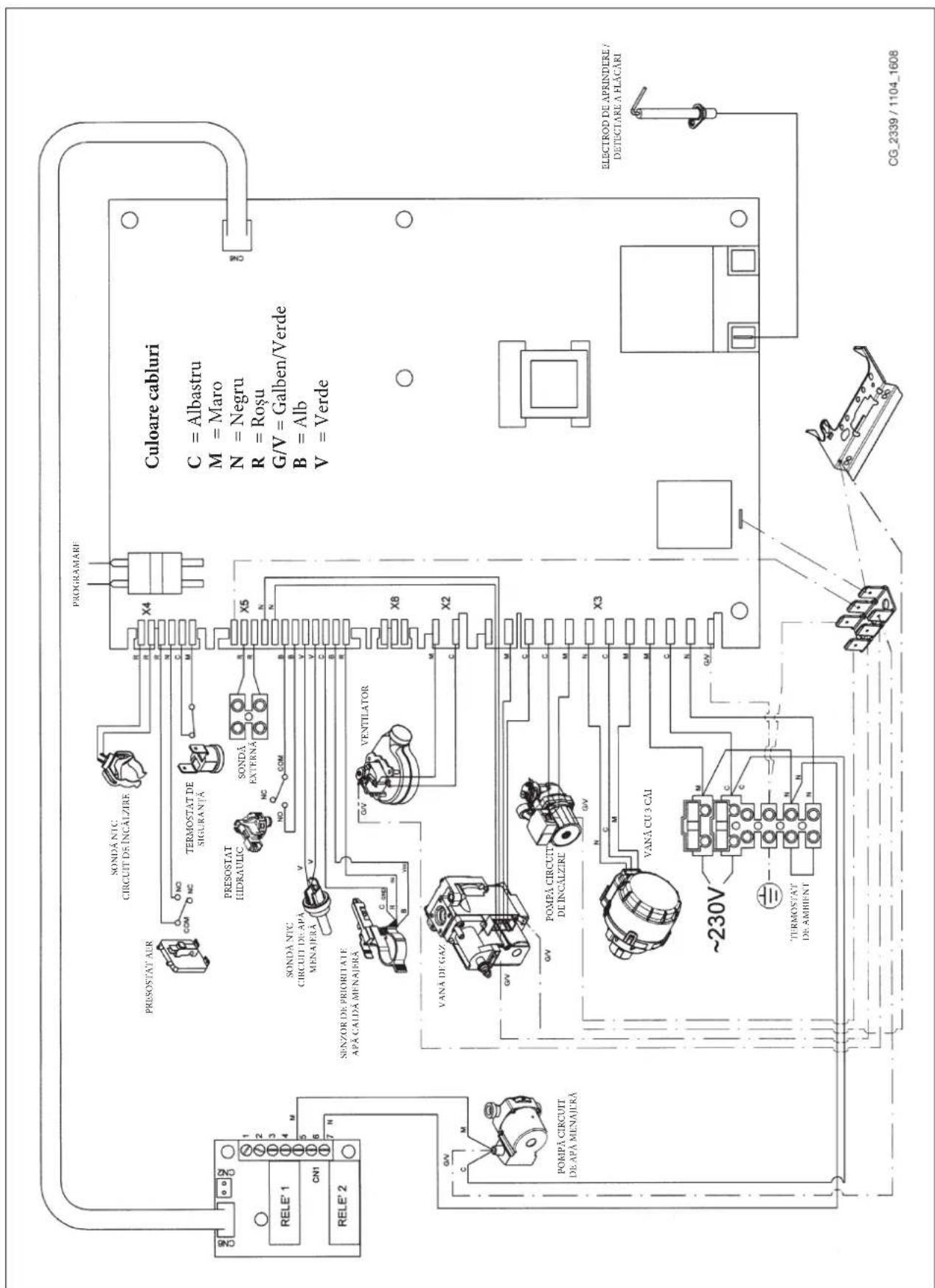

24. Diagramă cuplare conectori 201
25. Caracteristici tehnice 203

1. AVERTISMENTE ANTERIOARE INSTALĂRII

Această centrală este destinată încălzirii apei la o temperatură inferioară celei de fierbere la presiune atmosferică. Centrala trebuie racordată la o instalație de încălzire și la o instalație de distribuție a apei calde menajere, compatibile cu prestațiile și puterea sa.

Înainte de racordarea centralei, efectuată de personal calificat profesional, este necesară efectuarea următoarelor operațiuni:

a) Efectuarea unui control pentru a afla dacă centrala este proiectată pentru funcționarea cu tipul de gaz disponibil. Acest lucru este indicat pe ambalaj și pe placa tipologică a aparatului.
b) Efectuarea unui control al coșului de fum pentru a verifica dacă acesta are un tiraj corespunzător și pentru a vă asigura că nu prezintă strangulări și nu sunt introduse în horn conducte de evacuare de la alte aparate, cu excepția cazului în care acesta este realizat pentru a colecta gazele arse de la mai multe aparate, potrivit normelor specifice și dispozițiilor în vigoare.
c) Efectuarea unui control pentru a vă asigura că, în cazul racordurilor la hornuri preexistente, acestea au fost curățate perfect, întrucât reziduurile care se desprind de pe pereți în timpul funcționării ar putea împiedica circulația fumului.
d) Pe lângă acestea, este indispensabil, în scopul păstrării unei funcționări corecte și garanției aparatului, să respectați instrucțiunile din continuare.

1. Circuit de apă menajeră:

1.1. Dacă duritatea apei depășește valoarea de 20 °F (1°F = 10 mg de carbonat de calciu la litru de apă), este necesară instalarea unui dozator de polifosfați sau a unui sistem cu efect identic, care să corespundă normativelor în vigoare.

1.2. Instalația trebuie spălată cu grijă după montarea aparatului și înainte de utilizare.
1.3. Materialele utilizate pentru circuitul de apă menajeră sunt conforme cu prevederile Directivei 98/83/CE.

2. Circuit de încălzire

2.1. Instalație nouă:

Înainte de montarea centralei, instalația trebuie curățată corespunzător, în scopul îndepărtării reziduurilor rămase de la filetări, sudări și eventuali solventi, utilizând produse adecvate disponibile pe piață, fără acid și nealcaline, care să nu atace metalele, părțile din plastic și cauciuc. Produsele recomandate pentru curățare sunt:

SENTINEL X300 sau X400 și FERNOX Regenerator pentru instalațiile de încălzire. La utilizarea acestor produse urmați întocmai instrucțiunile care le însotesc.

2.2. Instalație existență:

Înainte de montarea centralei, instalația trebuie să fie complet golită și curățată corespunzător de murdărie și impurități utilizând produsele adecvate disponibile pe piață, menționate la punctul 2.1.

Pentru protejarea instalației de incrustații este necesară utilizarea produselor inhibitoare, cum ar fi SENTINEL X100 și FERNOX Protector pentru instalațiile de încălzire. La utilizarea acestor produse urmați întocmai instrucțiunile care le însoțesc.

Amintim că prezența unor depuneri în instalația de încălzire cauzează probleme funcționale centralei (ex: supraîncălzire și zgomote la nivelul schimbătorului).

Nerespectarea acestor avertismente atrage după sine pierderea garanției aparatului.

2. A VERTISMENTE ANTERIOARE PUNERII ÎN FUNCTIUNE

Prima aprindere trebuie să fie efectuată de Serviciul de Asistență Tehnică autorizat care va verifica următoarele:

a) Ca datele de pe placa tipologică a aparatelor să corespundă cu cele ale rețelelor de alimentare cu energie electrică, apă, gaz.
b) Ca instalarea să fie conformă cu reglementările în vigoare.
c) Ca racordarea electrică să fi fost efectuată regulamentar la o rețea cu împământare. Nerespectarea celor expuse mai sus atrage după sine pierderea garanției.
Înainte de punerea în funcțiune, îndepărtați película protectoare de pe centrală. Nu utilizați în acest scop instrumente sau materiale abrazive, întrucât ar putea deteriora suprafețele vopsite.

Acest aparat nu este destinat a fi utilizat de persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse sau de persoane lipsite de experiență și cunoștințe, decât dacă sunt supravegheate sau au primit instrucțiuni cu privire la utilizarea aparatului de la o persoană responsabilă pentru siguranța lor.

3. PUNEREA ÎN FUNCTIUNE A CENTRALEI TERMICE

Pentru o pornire corectă, procedați conform indicatiilor de mai jos:

1) alimentati centrala cu curent;
2) deschideti robinetul de gaz;
3) apăsați tasta (☐) pentru a alege regimul de funcționare Vară (☐), Iarnă (☐) sau Numai încălzire (☐);
4) apăsați tastele (+/-) pentru reglarea temperaturii circuitului de încălzire ( ) și de apă caldă menajeră ( ) astfel încât să se aprindă arzătorul principal.

Când funcția este activă, pe display este afișat simbolul ().

În poziția Vară ( ) arzătorul principal se va aprinde numai în caz de preluare de apă caldă menajeră.

ATENTIE

La prima pornire, până la evacuarea completă a aerului din conducta de gaz, este posibil ca arzătorul să nu se aprindă, iar centrala, în consecință, să se blocheze. În acest caz vă recomandăm să repetați operațiunile de aprindere, până când gazul ajunge la arzător, apăsând tasta (R) pentru cel puțin 2 secunde.

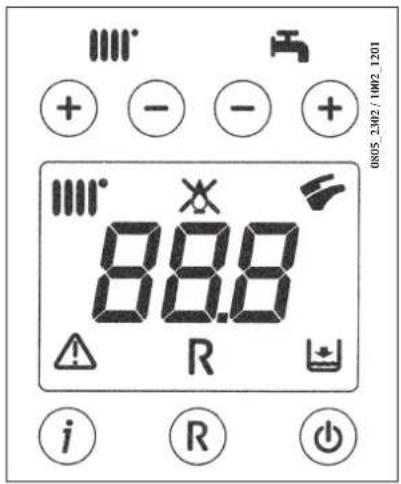

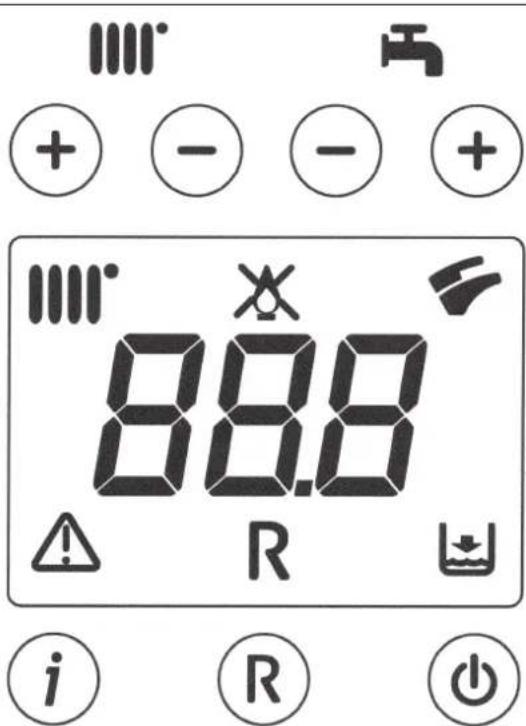

Ⅲ° + - - + Ⅲ° 88.8 ⚠️ R ⚫ i R ⏻

LEGENDĂ SIMBOLURI

Functionare în regim de încălzire

Prezentă flacără (arzător aprins)

Pierdere flacàră (lipsă aprindere)

Functionare în regim de apă menajeră

Anomalie generică

RESET

Lipsă apă (presiune joasă în instalație)

Indicator numeric (temperatură, cod anomalie, etc.)

LEGENDĂ TASTE:

Pornire/Oprire/Vară/Iarnă/Numai încălzire

(+/-): Reglare a temperaturii apei din circuitul de încălzire

(+/-): Reglare a temperaturii apei din circuitul de apă menajeră

Reset

Informații

Figura 1

4. REGLAREA TEMPERATURII AMBIANTE ŞI A TEMPERATURII APEI MENAJERE

Instalația trebuie să fie dotată cu termostat ambiental pentru controlul temperaturii în încăperi.

Reglarea temperaturii ambiante (111) și a temperaturi din circuitul de apă menajeră (5) se efectuează prin apăsarea tastelor corespunzătoare +/- (figura 1). Când arzătorul e aprins, pe afișaj apare simbolul (4), așa cum se arată în secțiunea 3.

ÎNCĂLZIRE

În timpul funcționării în modul Încălzire, pe afișajul ilustrat în figura 1 apare simbolul ( ) care clipește și temperatura din turul instalației de încălzire (°C).

APĂ CALDĂ MENAJERĂ

În timpul funcționării în modul Apă caldă menajera, pe afișajul ilustrat în figura 1 apare simbolul (✗) care clipește și temperatura de ieșire a apei calde menajere (°C).

5. DESCRIEREA TASTEICVară - Iarnă - Numai încălzire - Oprit)

Prin apăsarea acestei taste se setează următoarele moduri de funcționare a centralei:

• VARĂ
• IARNĂ
• NUMAI ÎNCĂLZIRE
• OPRIT

În modul VARĂ pe afișaj apare simbolul (✗). Centrala satisface doar necesitățile de apă caldă menajeră, încălzirea NU este activă (functia antiîngheț este activă).

În modul IARNĂ pe afișaj apar simbolurile ( ) . Centrala încălzește atât apa din circuitul de apă menajeră, cât și apa din circuitul de încălzire (funcția antiîngheț este activă).

În modul NUMAI ÎNCĂLZIRE pe afișaj apare simbolul ( ). Centrala funcționează doar pentru a încălzi apa din circuitul de încălzire ( funcția antiîngheț este activă).

În cazul selectării modului OPRIT pe afișaj nu apare nici unul dintre simbolurile ( ) ( ) În cazul acestui mod de funcționare este activă doar funcția antiîngheț, nu va fi încălzită apa nici în circuitul de apă menajeră, nici în cel de încălzire.

6. UMPLEREA INSTALATIEI

ATENTIE

Deconectați centrala de la rețeaua electrică cu ajutorul întrerupătorului bipolar.

IMPORTANT: Verificați periodic ca presiunea, indicată pe manometru, atunci când instalația este rece, să fie de 0,7-1,5 bari. În caz de suprapresiune, deschideți robinetul de evacuare al centralei, iar în caz de presiune joasă, deschideți robinetul de umplere al centralei (figura 3).

Se recomandă ca deschiderea acestui robinet să fie efectuată foarte lent, pentru a se înlesni evacuarea aerului.

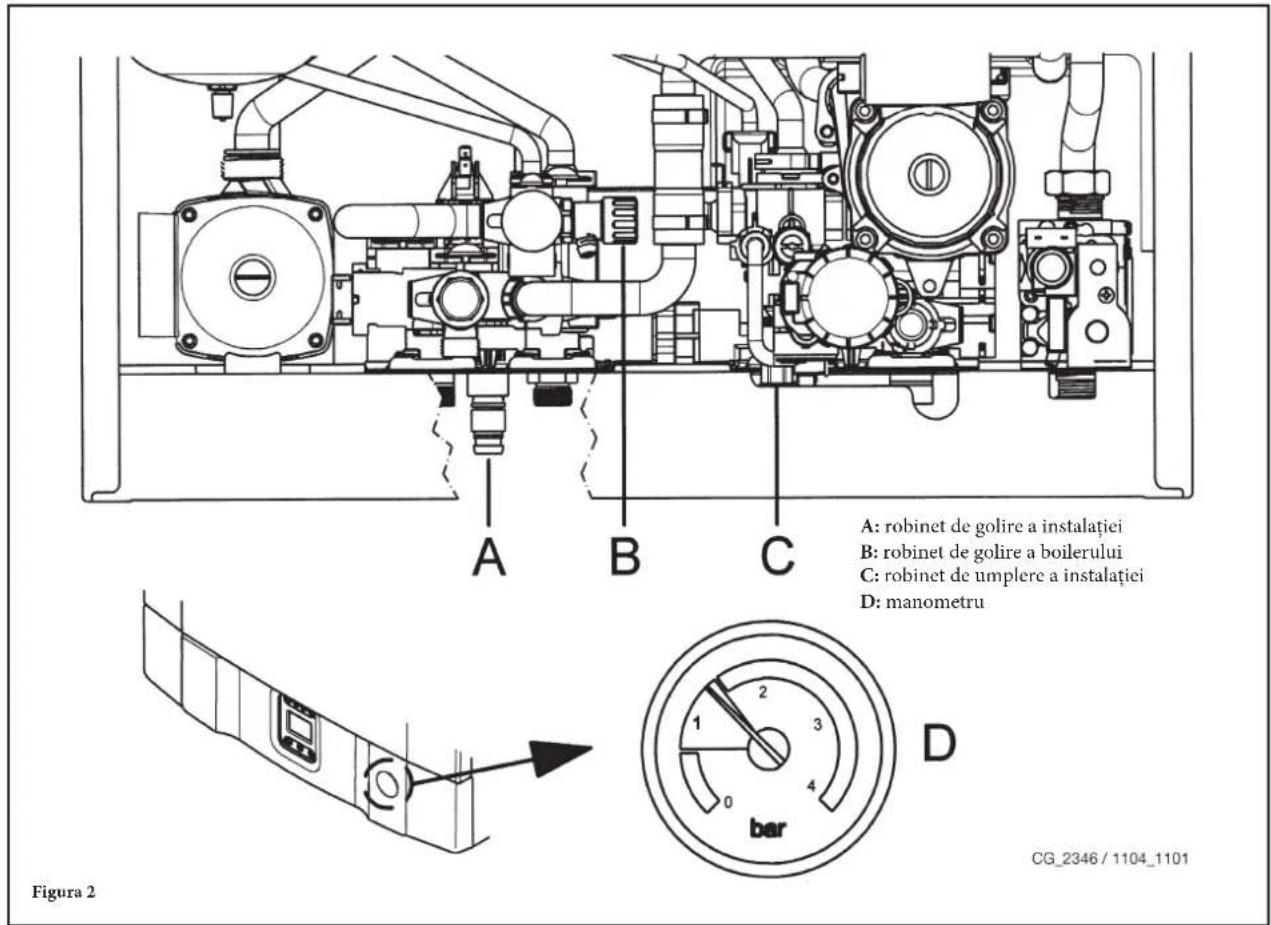

A: robinet de golire a instalatiei B: robinet de golire a boilerului C: robinet de umplere a instalatiei D: manometru Figura 2 CG_2346 / 1104_1101

Centrala este dotată cu presostat hidraulic care în caz de lipsă a apei nu admite funcționarea centralei.

NOTĂ: Dacă se constată scăderi frecvente de presiune, contactați Serviciul de Asistență Tehnică autorizat.

7. OPRIREA CENTRALEI TERMICE

Pentru oprirea centralei, opriți alimentarea aparatului cu energie electrică. În modul

"OPRIT" (secțiunea 5) centrala rămâne oprită (afișajul indică OFF), dar circuitele electrice rămân sub tensiune și este activă funcția antiîngheț (secțiunea 9).

8. SCHIMBAREA TIPULUI DE GAZ

Centralele pot functiona fie cu gaz metan, fie cu gaz GPL.

În cazul în care se dovedește a fi necesară schimbarea tipului de gaz, apelați la Serviciul de Asistență Tehnică autorizat.

9. OPRIREA INSTALAȚIEI PE O PERIOADĂ ÎNDELUNGATĂ. PROTECTIA ÎMPOTRIVA ÎNGHETULUI

Se recomandă evitarea golirii întregii instalații de încălzire, întrucât schimburile de apă au ca efect depunerile de calcar, inutile și dăunătoare, în interiorul centralei și al corpurilor de încălzire. Dacă pe timp de iarnă instalația termică nu este folosită și în cazul pericolului de îngheț, se recomandă amestecarea apei din instalație cu soluții anticongelante potrivite, destinate acestei întrebuințări specifice (ex: glicol propilenic asociat cu inhibitori ai încrustațiilor și coroziunii).

Unitatea electronică a centralei este prevăzută cu o funcție “antiinghet” care, la o temperatură a apei din turul instalației, mai mică de 5 °C, face ca arzătorul să funcționeze, până la atingerea în tur a unei valori de 30 °C.

Această funcție este operativă dacă:

* centrala este alimentată cu energie electrică;
* centrala este alimentată cu gaz;
* presiunea instalatiei este cea recomandată;
* centrala nu este blocată.

10. INTRAREA ÎN FUNCTIUNE A DISPOZITIVELOR DE SIGURANTA

Anomaliile sunt vizualizate pe afişaj identificate de un cod de eroare (ex. E 01):

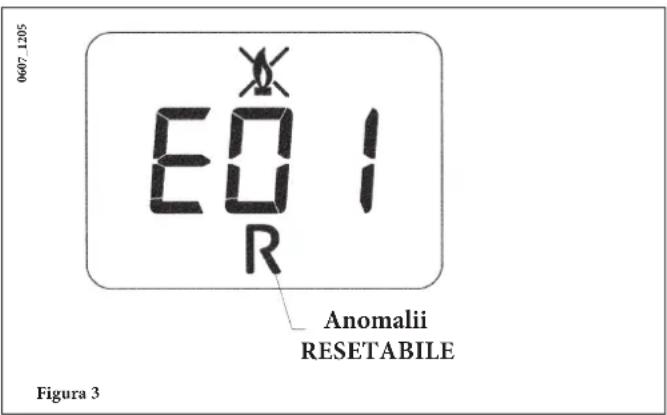

0607.1205 E01 R Anomalii RESETABILE Figura 3

Pentru RESETAREA centralei, apăsați pentru cel puțin 2 secunde tasta “R”. În caz de intrare în funcțiune repetată a acestui dispozitiv, adresați-vă Centrului de Asistență Tehnică autorizat.

NOTĂ: Este posibil să efectuați 5 încercări consecutive de reinitiizare după care centrala se blochează. Pentru efectuarea unei noi încercări de reinitiizare, este necesar să opriți centrala pentru câteva secunde.

COD ANOMALIE REZOLVARE
E01 Blocare lipsă aprindere		Apăsați pentru cel puțin 2 secunde tasta “R”. În caz de intrare în funcțiune repetată a acestui dispozitiv, adresați-vă Centrului de Asistență Tehnică autorizat.
E02	Blocare în urma intrării în funcțiune a termostatului de siguranță	Apăsați pentru cel puțin 2 secunde tasta “R”. În caz de intrare în funcțiune repetată a acestui dispozitiv, adresați-vă Centrului de Asistență Tehnică autorizat.
E03	Intrare în funcțiune a termostatului / presostatului gaze arse	Adresați-vă Centrului de Asistență Tehnică autorizat.
E04	Blocare după 6 încercări consecutive de aprindere	Apăsați pentru cel puțin 2 secunde tasta “R”. În caz de intrare în funcțiune repetată a acestui dispozitiv, adresați-vă Centrului de Asistență Tehnică autorizat.
E05 Defecțiune sondă tur Adresați-vă Centrului de Asistență Tehnică autorizat.
E06	Defecțiune sondă circuit de apă menajeră	Adresați-vă Centrului de Asistență Tehnică autorizat.
E10 Lipsă consens al presostatului hidraulic		Verificați ca presiunea din instalație să corespundă cu cea recomandată. Consultați secțiunea 6. Dacă anomalia persistă, adresați-vă Centrului de Asistență Tehnică autorizat.
E25/E26	Intrare în funcțiune a dispozitivului de siguranță, probabil din cauza blocării pompei.	Adresați-vă Centrului de Asistență Tehnică autorizat.
E35 Flacără parazită (eroare flacără)		Apăsați pentru cel puțin 2 secunde tasta “R”. În caz de intrare în funcțiune repetată a acestui dispozitiv, adresați-vă Centrului de Asistență Tehnică autorizat.
E96 Oprire datorată căderii de tensiune		Resetarea este automată. Dacă anomalia persistă, adresați-vă Centrului de Asistență Tehnică autorizat.

NOTĂ: în caz de anomalie, retroiluminarea afișajului clipește simultan cu codul de eroare indicat.

11. INSTRUCTIUNI DE ÎNTRETINERE CURENTĂ

Pentru a se asigura funcționarea eficientă și sigură a centralei, la sfârșitul fiecărui sezon se recomandă să solicitați Serviciului de Asistență Tehnică autorizat un control al acesteia.

O întreținere atentă va contribui la reducerea cheltuielilor de exploatare a centralei.

Curățarea externă a aparatului nu trebuie să fie efectuată cu substanțe abrazive, agresive și/sau ușor inflamabile (ex. benzină, alcool etc.) și, în orice caz, trebuie să fie efectuată când aparatul este oprit (vezi capitolul 7 “Oprirea centralei termice”).

12. AVERTISMENTE GENERALE

Notele și instrucțiunile tehnice care urmează sunt adresate instalatorilor, pentru a le da posibilitatea efectuării unei instalări perfecte. Instrucțiunile referitoare la pornirea și utilizarea centralei sunt oferite în partea destinată utilizatorului.

• Centrala poate fi utilizată cu orice tip de placă convectoare, radiator, termoconvector, alimentate cu unul sau două tuburi. Sectiunile circuitului vor fi, în orice caz, calculate după metodele obișnuite, ținându-se cont de caracteristica debit-inălțime de pompare, așa cum se arată în secțiunea 25.
• Fragmentele de ambalaj (pungi din plastic, polistiren, etc.) nu trebuie lăsate la îndemâna copiilor, întrucât constituie potențiale surse de pericol.
• Prima pornire trebuie să fie efectuată de Serviciul de Asistență Tehnică autorizat, indicat în foaia anexată.
  Nerespectarea celor expuse mai sus atrage după sine pierderea garanției.

POMPA SUPLIMENTARĂ

În cazul utilizării unei pompe suplimentare pe circuitul de încălzire, poziționați-o pe returul centralei. Aceasta va permite funcționarea corectă a presostatului de apă.

INSTALATIA SOLARĂ

în cazul conectării centralei instantanee (mixte) la o instalație cu panouri solare, temperatura maximă a apei calde menajere la intrarea în centrală nu trebuie să fie mai mare de 60°C.

13. AVERTISMENTE ANTERIOARE INSTALĂRII

Această centrală este destinată încălzirii apei la o temperatură inferioară celei de fierbere la presiune atmosferică.

Centrala trebuie racordată la o instalație de încălzire și la o instalație de distribuție a apei calde menajere, compatibile cu prestațiile și puterea sa.

Înainte de racordarea centralei este indispensabil să efectuați următoarele:

a) Efectuarea unui control pentru a afla dacă centrala este proiectată pentru funcționarea cu tipul de gaz disponibil. Acest lucru este indicat pe ambalaj și pe placa tipologică a aparatului.

b) Efectuarea unui control al coșului de fum pentru a verifica dacă acesta are un tiraj corespunzător și pentru a vă asigura că nu prezintă strangulări și nu sunt introduse în horn conducte de evacuare de la alte aparate, cu excepția cazului în care acesta este realizat pentru a colecta gazele arse de la mai multe aparate, potrivit normelor specifice și dispozițiilor în vigoare.

c) Efectuarea unui control pentru a vă asigura că, în cazul racordurilor la hornuri preexistente, acestea au fost curățate perfect, întrucât reziduurile care se desprind de pe pereți în timpul funcționării ar putea împiedica circulația fumului.

Pe lângă acestea, este indispensabil, în scopul păstrării unei funcționări corecte și garanției aparatului, să respectați instrucțiunile din continuare.

1. Circuit de apă menajeră

1.1. Dacă duritatea apei depășește valoarea de 20 °F (1°F = 10 mg de carbonat de calciu la litru de apa), este necesara instalarea unui dozator de polifosfați sau a unui sistem cu efect identic, care sa corespunda normativelor în vigoare.

1.2. Instalația trebuie spălată cu grijă după montarea aparatului și înainte de utilizare.

1.3. Materialele utilizate pentru circuitul de apă menajeră sunt conforme cu prevederile Directivei 98/83/CE.

1. Circuit de încălzire

2.1. Instalație nouă:

Înainte de montarea centralei, instalația trebuie curățată corespunzător, în scopul îndepărtării reziduurilor rămase de la filetări, sudări și eventuali solventi, utilizând produse adecvate disponibile pe piață, fără acid și nealcaline, care să nu atace metalele, părțile din plastic și cauciuc. Produsele recomandate pentru curățare sunt:

SENTINEL X300 sau X400 și FERNOX Regenerator pentru instalațiile de încălzire. La utilizarea acestor produse urmați întocmai instrucțiunile care le însoțesc

2.2. Instalație existență:

Înainte de montarea centralei, instalația trebuie să fie complet golită și curățată corespunzător de murdărie și impurități utilizând produsele adecvate disponibile pe piață, menționate la punctul 2.1.

Pentru protejarea instalației de incrustații este necesară utilizarea produselor inhibitoare, cum ar fi SENTINEL X100 și FERNOX Protector pentru instalațiile de încălzire. La utilizarea acestor produse urmați întocmai instrucțiunile care le însoțesc.

Amintim că prezența unor depuneri în instalația de încălzire cauzează probleme funcționale centralei (ex: supraîncălzire și zgomote la nivelul schimbătorului).

Nerespectarea acestor avertismente atrage după sine pierderea garanției aparatului.

14. INSTALAREA CENTRALEI TERMICE

Alegeti locul de amplasare a centralei, apoi verificați ca locul instalării să permită efectuarea ușoară a întreținerii (este necesar un spațiu minim de 450 mm în partea superioară a centralei pentru a putea înlocui vasul de expansiune).

Racordatii tevile la orificiile de alimentare cu gaz și apă prevăzute pe latura inferioară a șablonului. Se recomandă să instalați pe circuitul de încălzire două robinete de închidere (tur și retur) G3/4, disponibile la cerere, care permit, în caz de intervenții însemnate, efectuarea lucrărilor fără necesitatea de a goli în întregime instalația de încălzire. În cazul instalațiilor deja existente sau în caz de înlocuire, vă recomandăm să montați un vas de decantare pe returul către centrală, în partea de jos, pentru a colecta depunerile și reziduurile care pot rămâne și care pot fi puse în circulație în instalație, chiar și după spălare. După fixarea centralei pe perete, racordatii conductele de evacuare gaze arse și admisie aer, furnizate ca accesorii, conform instrucțiunilor din capitolele următoare.

În cazul montării centralei cu tiraj natural, model 24 BIC, efectuați racordarea la horn cu ajutorul unui tub metallic rezistent în timp la solicitările mecanice, la temperaturile înalte, la acțiunea produșilor de combustie și la condens.

IMPORTANT

După umplerea centralei, este nevoie să evacuați aerul din toate părțile circuitului său interior și ale instalației, conform instrucțiunilor din continuare:

• închideți robinetul de interceptare gaz;
  • alimentați centrala cu curent;
• deschideti valva de evacuare a aerului, prezentă pe corpul pompei;
• setați centrala în modul de funcționare “IARNĂ” cu ajutorul tastei (C)
• activați o cerere de căldură din partea termostatului de ambient;
• alternați cererea de căldură pentru circuitul de încălzire cu cererea de căldură pentru circuitul de apă menajeră deschizând un robinet de apă caldă menajeră;
• după câteva încercări de pornire, centrala se va bloca; (pe afișaj va fi vizualizată eroarea E01);
• pentru resetarea centralei, apăsați timp de cel puțin 2 secunde tasta “R”.
• repetați procedura cel puțin încă de două ori;
  • reinchideti valva de evacuare a aerului.

După dezaerisirea circuitului centralei, se poate proceda la prima pornire.

VASUL DE EXPANSIUNE

Centrala este dotată de serie cu un vas de expansiune cu capacitatea de 7,5 litri și presiunea de preîncărcare de 6 bari. Volumul maxim total al apei din instalație este determinat conform presiunii hidrostatice și pentru o temperatură medie a apei de 80°C (tur: 95°C, retur: 75°C).

Presiune hidrostatică (m) 5 6 7 8 9	10
Volum maxim instalație (l) 138 13	119 107 97	87

600 950 466

CG 2351 / 1104.1102 188,5 65 130 65 91,5 60 202

202 266 51

Figura 4

ATENTIE

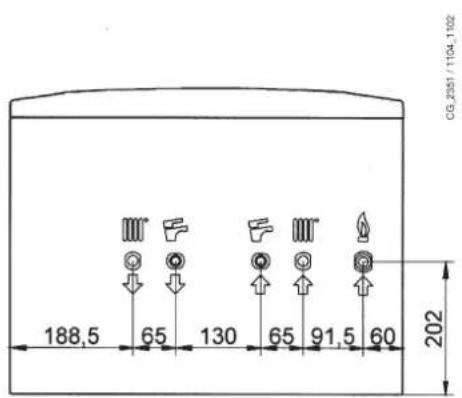

Strângeti cu atenție conexiunile hidrice la niplurile centralei (cuplu maxim de strângere 30 Nm).

III♦	G”3/4 TUR ÎNCĂLZIRE G”1/2 IEŞIRE APĂ CALDĂ MENA'ERĂ
III♦	G”3/4 RETUR ÎNCĂLZIRE G”1/2 INTRARE APĂ RECE MENA'ERĂ
♣	G”3/4 INTRARE GAZ CENTRALĂ

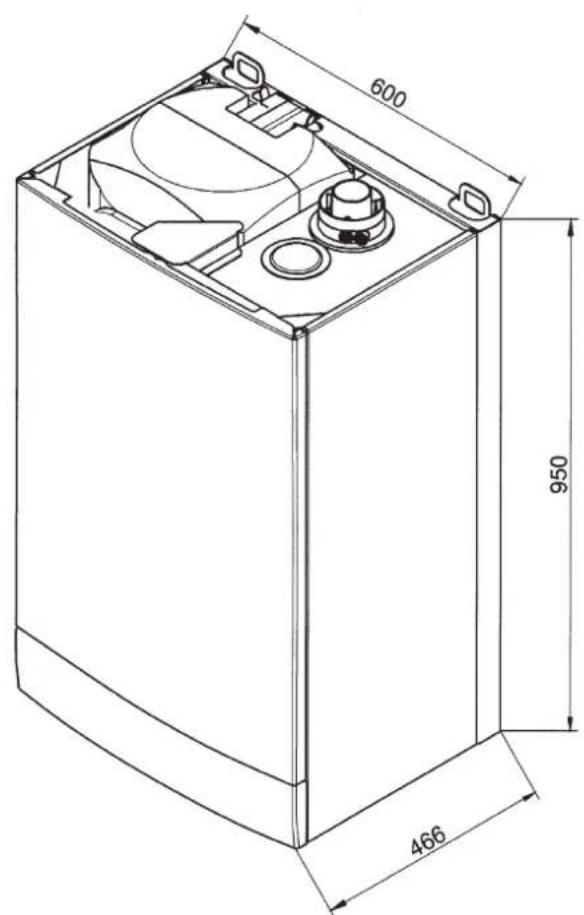

15. DIMENSIUNILE CENTRALEI TERMICE

24 BIC FF 24 BIC CG_1848 / 1104.0702 120 175 950 600 Figura 5 150 466

125 144 950 600 222 466 CG 1848 / 1104 0703

16. INSTALAREA CONDUCTELOR DE EVACUARE GAZE ARSE ŞI ADMISIE AER

Model 24 BIC FF

Vă garantăm o instalare ușoară și flexibilă pentru centrala pe gaz cu ajutorul accesoriiilor furnizate (care sunt descrise mai jos). Centrala este proiectată pentru racordarea la un sistem de conducte de evacuare gaze arse/admisie aer de tip coaxial, vertical sau orizontal. Cu ajutorul unui kit separator se poate instala și un sistem cu două conducte separate.

Utilizați pentru instalare numai accesoriiile livrate de producător!

ATENTIE: Pentru o siguranță majoră în funcționare este necesar ca conductele de evacuare a gazelor arse să fie fixate bine pe perete cu ajutorul unor dispositivee de fixare corespunzătoare

... CONDUCTĂ DE EVACUARE - ADMISIE COAXIALĂ (CONCENTRICĂ)

Acest tip de conductă permite evacuarea produselor de ardere și admisia aerului de combustie atât în exteriorul edificiului, cât și în hornurile de tip LAS.

Cotul coaxial de 90° permite racordarea centralei la conductele de evacuare și admisie indiferent de direcție, deoarece poate fi rotit la 360°. În plus, poate fi utilizat și ca un cot suplimentar, alături de o conductă coaxială sau de un cot de 45°.

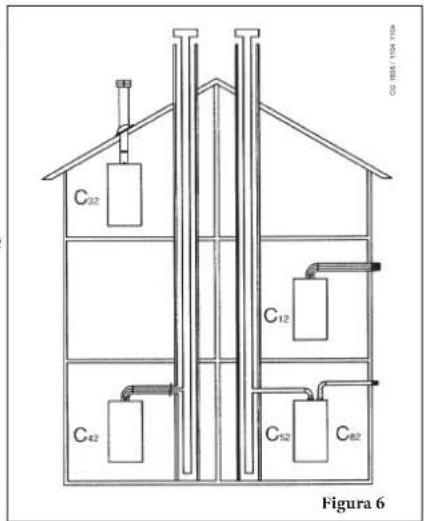

C32 C12 C42 C52 C82 Figura 6

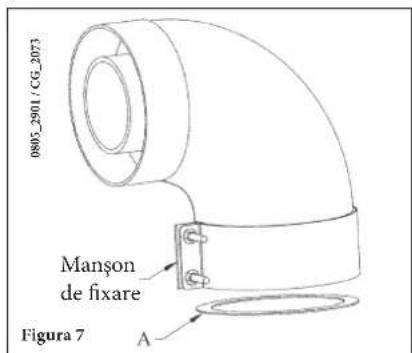

0805-2901 / CG_2073 Mançon de fixare Figura 7 A

În caz de evacuare la exterior, conducta de evacuare-admisie trebuie să iasă din perete cu cel puțin 18 mm pentru a permite poziționarea și sigilarea tiglei de protecție din aluminiu, în vederea evitării infiltrățiilor de apă. Asigurați o pantă minimă, spre exterior, de 1 cm pentru fiecare metru de lungime.

• Un cot de 90^ reduce lungimea totală a conductei cu 1 metru.
• Un cot de 45^ reduce lungimea totală a conductei cu 0,5 metri.

Primul cot de 90° nu este inclus în calculul lungimii maxime disponibile.

Diametru conductă de evacuare - admisie coaxială (mm)	Lungime (m)	Utilizare DIAFRAGMĂpe CONDUCTA DE ADMISIE A (mm)
60/100	0 ÷ 1,5 76
	1,5 ÷ 4 NU
80/125	0 ÷ 5 80
	5 ÷ 10 NU

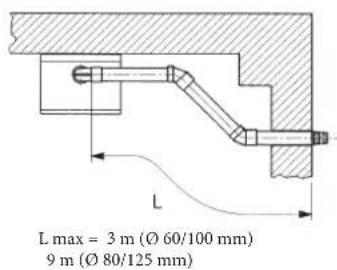

16.1 EXEMPLE DE INSTALARE CU CONDUCTE ORIZONTALE

L L max = 4 m (∅ 60/100 mm) 10 m (∅ 80/125 mm)

L L max = 4 m (∅ 60/100 mm) 10 m (∅ 80/125 mm)

L max = 3 m (∅ 60/100 mm) 9 m (∅ 80/125 mm)

L L max = 3 m (∅ 60/100 mm) 9 m (∅ 80/125 mm)

0512_2001

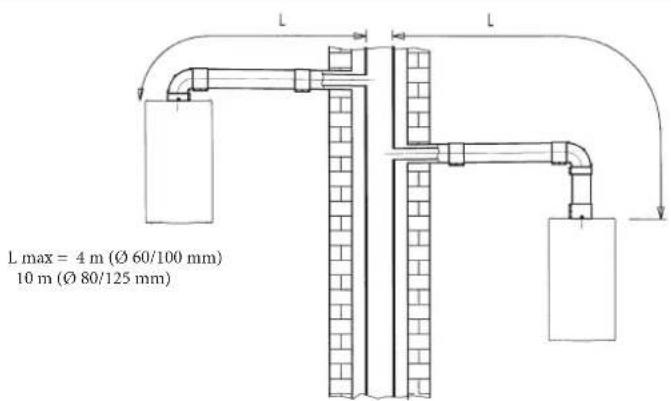

16.2 EXEMPLE DE INSTALARE CU HORNURI DE TIP LAS

0503_0907/CG1640

L max = 4 m (∅ 60/100 mm) 10 m (∅ 80/125 mm)

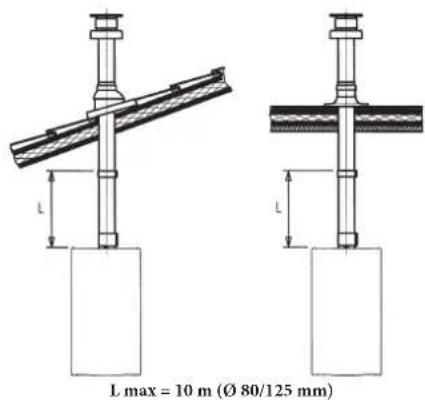

16.3 EXEMPLE DE INSTALARE CU CONDUCTE VERTICALE

Acest tip de instalare poate fi efectuată atât în cazul unui acoperiş plan, cât și în cazul unui acoperiş încinat, montând un coş și tigla corespunzătoare cu dispozitivul de protectie (accesoriile suplimentare sunt furnizate la cerere).

0503_0908/CG1641

Pentru instructiuni mai detaliate privind montarea accesorilor, consultați datele tehnice care însotesc accesorile respective.

... CONDUCTE DE EVACUARE-ADMISIE SEPARATE

Acest tip de conductă permite evacuarea produselor de ardere atât în exteriorul clădirii, cât și în hornuri de evacuare separate. Admisia de aer de combustie poate fi efectuată într-o zonă diferită față de cea în care e situată conducta de evacuare. Kit-ul separator conține un racord-adaptor pentru conducta de evacuare (100/80) și un racord pentru conducta de admisie aer. Pentru racordul conductei de admisie aer folosiți șuruburile și garniturile înlăturate în prealabil de pe capac.

Model centrală (L1+L2) Pozitie registru		CO _2 %
		G20 G31
24 BIC FF	0 ÷ 20 1		6,1 8,7
	20 ÷ 30 2

Primul cot de 90° nu este inclus în calculul lungimii maxime disponibile.

Cotul de 90° permite racordarea centralei la conductele de evacuare și admisie indiferent de direcție, deoarece poate fi rotit la 360°. În plus, poate fi utilizat și ca un cot suplimentar, alături de o conductă sau de un cot de 45°.

• Un cot de 90^ reduce lungimea totală a conductei cu 0,5 metri.
• Un cot de 45^ reduce lungimea totală a conductei cu 0,25 metri.

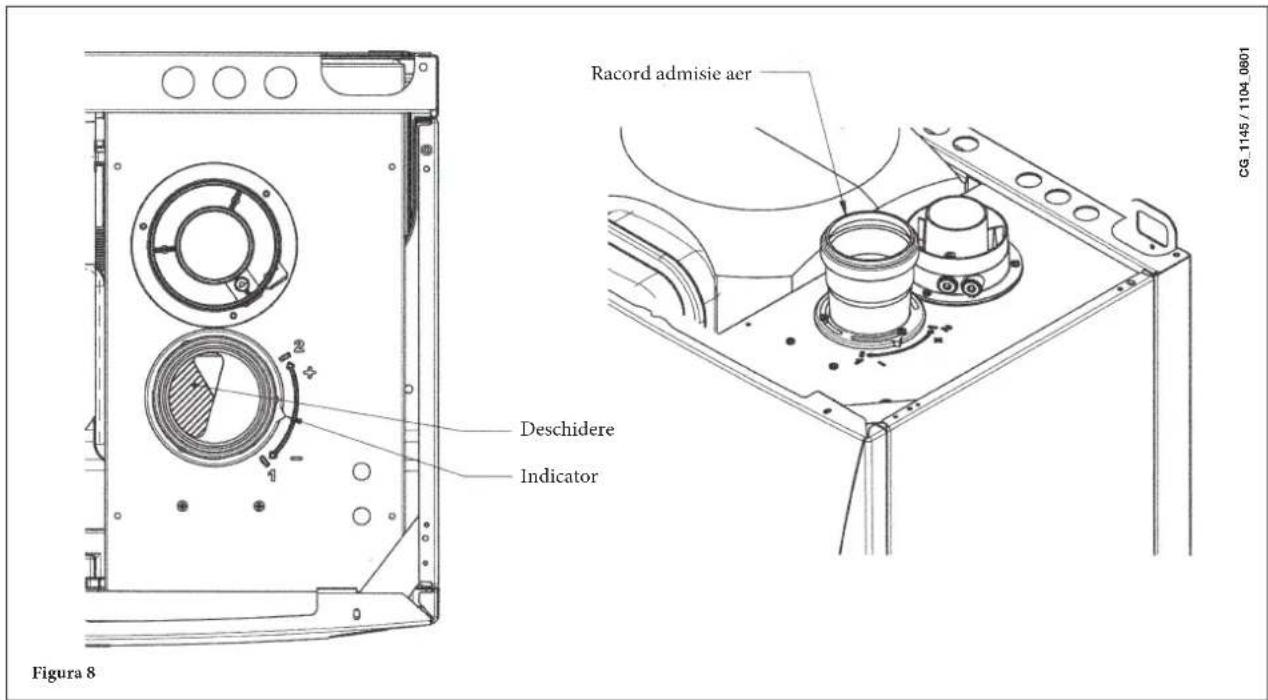

Reglarea registrului pentru sistemul separat

Reglarea acestui registru este necesară pentru a optimiza performanțele și parametrii de ardere.

Racordul de admisie aer (care poate fi montat în partea dreaptă sau stângă a conductei de evacuare) poate fi rotit pentru a regla aerul în exces, în funcție de lungimea totală a conductelor de evacuare și de admisie pentru aerul comburant.

Rotiți acest registru în sens antiorar pentru a micșora cantitatea de aer comburant în exces și viceversa pentru a o mări.

Pentru a optimiza combustia se poate folosi un dispozitiv de analizare a produselor de ardere, pentru a măsura conținutul de CO₂ din gazele arse la puterea termică maximă, reglând aerul treptat pentru a atinge valoarea de CO₂ din tabelul de mai jos, dacă la analiză se constată o valoare mai scăzută.

Pentru a monta în mod corect acest dispozitiv, consultați instrucțiunile care însoțesc accesoriul.

Racord admisie aer Deschidere Indicator Figura 8 CG_1145 / 1104_0801

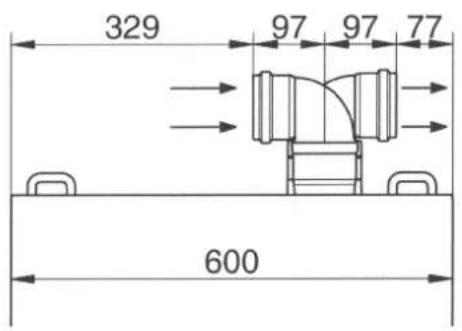

16.4 DIMENSIUNI TOTALE CONDUCTĂ DE EVACUARE DUBLĂ

271 120 151 466

329 97 97 77 600

CG_2344 / 1103_3002

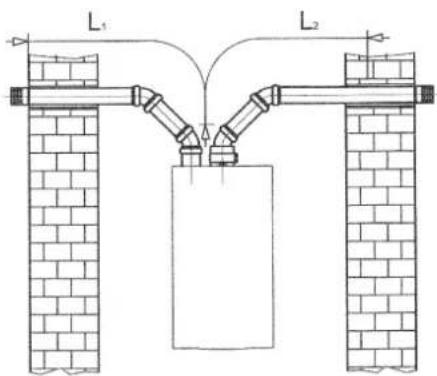

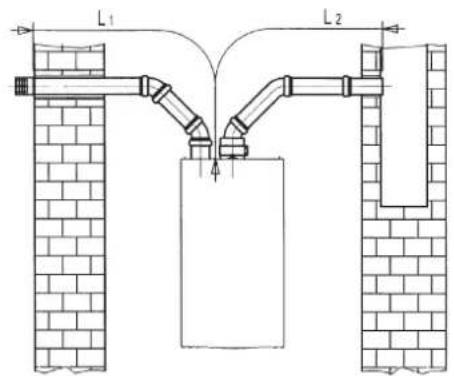

16.5 EXEMPLE DE INSTALARE CU CONDUCTE DE EVACUARE ORIZONTALE SEPARATE

IMPORTANT -Asigurați o pantă minimă, spre exterior, de 1 cm pentru fiecare metru de lungime al conductei de evacuare. Dacă montați un kit de colectare a condensului, conducta de evacuare trebuie să fie inclinată spre centrală.

CG_1643_FR / 1010_0101

L₁ L₂

1. max = 10 m

L₁ L₂

NB: Pentru tipul C52, capetele conductei de admisie a aerului de combustie și de evacuare a produşilor de combustie nu trebuie montate pe pereți opuși ai clădirii.

Lungimea maximă a conductei de admisie trebuie să fie de 10 metri, pentru conducta de evacuare de tip C52.

Dacă lungimea conductei de evacuare e mai mare de 6 m, kit-ul de colectare a condensului (livrat ca accesoriu) trebuie să fie montat în apropierea centralei.

IMPORTANT: Dacă instalați o singură conductă de evacuare, asigurați-vă că este izolată corespunzător (de ex. cu vată de sticlă) în punctele în care aceasta traversează pereții clâdirii. Pentru instrucțiuni mai detaliate privind montarea accesoriiilor, consultați datele tehnice care însoțesc accesoriiile respective.

17. CONECTAREA LA RETEAUA ELECTRICĂ

Siguranța electrică a aparatului este asigurată numai când acesta este conectat corect la o instalație de împământare eficientă, conectarea fiind efectuată conform normelor de siguranță în vigoare privitoare la instalații.

Centrala trebuie conectată electric la o rețea de alimentare 230 V monofazată + împământare cu ajutorul cablului trifilar din dotare, respectându-se polaritatea LINIE-NEUTRU.

Conectarea trebuie efectuată prin intermediul unui întrerupător bipolar cu o deschidere a contactelor de cel puțin 3 mm. În cazul înlocuirii cablului de alimentare, a se utiliza un cablu de tip “HAR H05 VV-F” 3x0,75 mm² cu diametrul maxim de 8 mm.

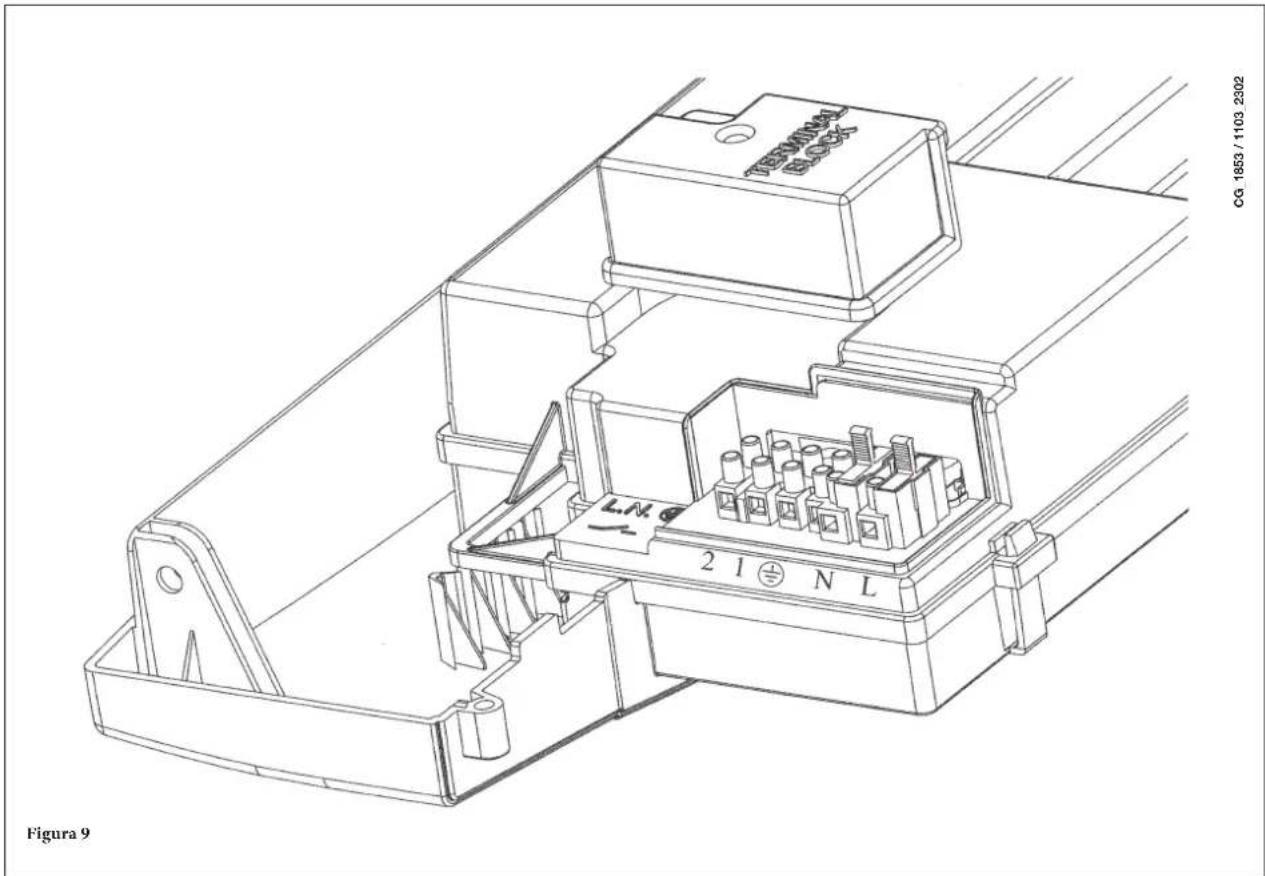

...Accesul la placa de borne de alimentare

• întrerupeți tensiunea în centrală cu ajutorul întrerupătorului bipolar;
• desfacci cele două suruburi de fixare a panoului de comandă la centrală;
  • rotiți panoul de comandă;
• îndepărtați capacul pentru a avea acces la zona conexiunilor electrice (figura 9).

Fuzibilul de tip rapid 2A este incorporat în placa de borne de alimentare (pentru a verifica sau a înlocui fuzibilii, extrageți suportul fuzibililor, de culoare neagră).

IMPORTANT: respectați polaritatea în alimentare L (LINIE) - N (NEUTRU).

(L) = Linie (maro)
(N) = Neutru (albastru)
= Ímpământare (galben-verde)
(1) (2) = Contact termostat ambiental

TERMINAL TELENOLOGY CG. 1853 / 1103 2302 L.N. 2 1 ⊕ N L Figura 9

18. CONECTAREA TERMOSTATULUI AMBIENTAL

• accedeți la placa de borne de alimentare (figura 9) conform descrierii de la capitolul precedent;
• îndepărtați puntea existenta pe bornele (1) și (2);
• introduceți cablul cu două fire prin orificiul anume și conectați-l la aceste două borne.

19. MODALITĂȚI DE SCHIMBARE A TIPULUI DE GAZ

Personalul calificat (al Serviciului de Asistență Tehnică autorizat) poate adapta această centrală pentru funcționarea cu gaz natural (G. 20) sau cu gaz lichid (G. 31).

Operatiile de efectuat sunt următoarele:

A) înlocuirea duzelor arzătorului principal și a diafragmei gaz (dacă este prevăzută);

B) o nouă reglare de max. și min. a regulatorului de presiune.

A) Înlocuirea duzelor

• scoateți cu grijă arzătorul principal din locașul său;
• înlocuiti duzele arzătorului principal și strângeți-le bine pentru a evita scurgerile de gaz. Diametrele duzelor sunt specificate în tabelul 2.
• înlocuiti diafragma de pe vana de gaz (figura 10). Diametrul diafragmei este indicat în tabelul 2.

Atentie: nu este necesară modificarea parametrului F02.

B) Reglarea dispozitivului de reglare a presiunii

• Conectați priza de presiune pozitivă a unui manometru diferențial (dacă e posibil, pe bază de apă) la priza de presiune (Pb) a vanei de gaz (Figura 10). Numai pentru modelele cu cameră etanșă, conectați priza negativă a manometrului la un racord în “T” care să permită conectarea împreună a prizei de compensare a centralei, a prizei de compensare a vanei de gaz (Pc) și a manometrului. (Aceeași măsurătoare poate fi efectuată prin conectarea manometrului la priza de presiune (Pb) după ce a fost scos panoul frontal al camerei etanșe.)
  O măsurare a presiunii la arzătoare efectuată prin metode diferite de cele descrise s-ar putea dovedi eronată, întrucât nu ar ține cont de presiunea joasă creată de ventilator în camera etanșă.

B1) Reglarea la putere nominală:

• deschideti robinetul de gaz și setați centrala în regimul Iarnă;
• aduceți centrala la puterea maximă, urmând indicațiile de la capitolul 19.1;
• îndepărtați capacul modulatorului;
• reglați şurubul din alamă (a) până la obținerea valorilor de presiune indicate în tabelul 1;
• verificați ca presiunea dinamică de alimentare a centralei, măsurată la priza de presiune (Pa) a vanei de gaz (Figura 10) să fie cea corectă (30 mbar pentru propan sau 20 mbar pentru gaz natural).

B2) Reglarea la putere redusă:

• deconectați cablul de alimentare al modulatorului și desfaceți șurubul (b) până la atingerea valorii presiunii corespunzătoare puterii reduse (vezi tabelul 1);
• reconectați cablul;
• montați capacul modulatorului și strângeti-l.

B3) Verificări finale

- Aplicați plăcuța suplimentară cu datele tehnice, care indică tipul de gaz și reglările efectuate.

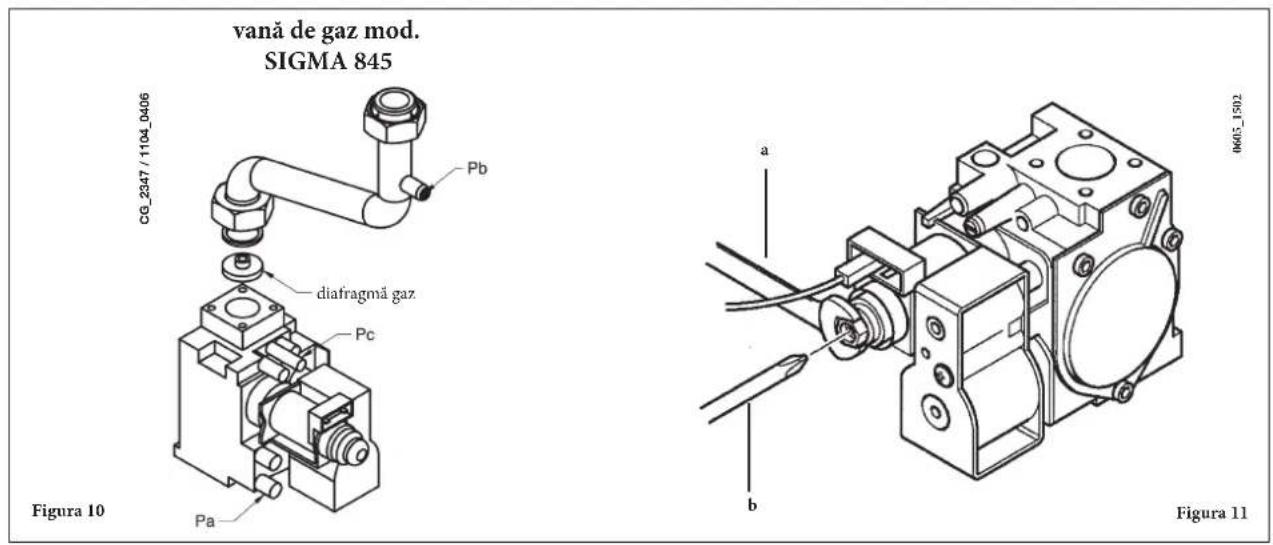

vană de gaz mod. SIGMA 845 CG_2347 / 1104_0406 Pb diafragmă gaz Pc Pa Figura 10 a b 0605_1502 Figura 11

ВНИМАНИЕ

Pentru a facilita operațiile de reglare a valvei de gaz se poate seta funcția de reglare direct de la panoul de comandă al centralei, conform instrucțiunilor din continuare:

a) Apăsați simultan timp de cel puțin 6 secunde tastele b) După circa 6 secunde simbolurile și împ să clipească; c) Pe afișaj sunt vizualizate, cu un interval de 1 secundă, numărul “100” și temperatura turului.

În această fază centrala funcționează la puterea maximă în regim de încălzire (100%).

d) Prin apăsarea tastelor +/- se poate seta instantaneu (100% sau 0%) puterea centralei.

e) Reglați şurubul “pmax/pmin” (figura 10) până la obținerea valorii de presiune indicate în Tabelul 1.

Pentru a regla presiunea la puterea maximă, folosiți șurubul “Pmax” (fig. 10): rotiți șurubul în sens orar pentru a mări sau în sens antiorar pentru a micșora presiunea la arzător.

Pentru a regla presiunea la puterea minimă, folositi șurubul “Pmin” (fig. 10): rotiți șurubul în sens antiorar pentru a mări sau în sens orar pentru a micșora presiunea la arzător.

f) Prin apăsarea tastelor +/- 1%e poate seta treptat nivelul de putere dorit (intervalul = 1%).

08/05_23/02/10/02_12/01 + - - + 88.8 i R 功

Pentru a ieși din funcție, apăsați tasta

Notă

Funcția se dezactivează automat după un interval de 15 minute la sfârșitul căruia placa electronică revine la starea de funcționare anterioară activării funcției sau la atingerea temperaturii maxime setate.

Tabel duze arzător

	24 BIC FF		24 BIC
Gaz utilizat	G20	G31	G20	G31
diametru duze (mm)	1,18	0,69	1,18	0,69
Presiune la arzător (mbar*)PUTERE REDUSĂ	1,7	6,9	1,6	6,6
Presiune la arzător (mbar*)PUTERE NOMINALĂ	7,8	24,7	7,5	18,1
Diametru diafragmă gaz (mm)	4,2	3,5	4,2	3,5
nr. de duze	18

Tabelul 1

Consum 15°C-1013 mbar	24 BIC FF - 24 BIC
	G20 G31
Putere nominală	2,73 m^3/h 2,00 kg/h
Putere redusă	1,26 m^3/h 0,92 kg/h
p.c.i.	34,02 MJ/m^3	46,34 MJ/kg

Tabelul 2
* 1 mbar = 10,197 mmH₂O

20. VIZUALIZAREA PARAMETRILOR PE AFIŞAJ (FUNCTIE "INFO")

Apàsați timp de cel puțin 5 secunde tasta “i”, pentru a vedea pe afișajul de pe panoul frontal al centralei unele informații privind funcționarea centralei.

NOTĂ: când funcția “INFO” este activă, pe afișaj (figura 12) este vizualizată inscripția “A00” care se alternează cu valoarea de temperatură din turul centralei:

800°F 35°C°F

Figura 12

- Apăsați tastele (✗-) pentru a vizualiza următoarele informații:

A00: valoarea (°C) curentă a temperaturii din circuitul de apă menajeră (A.C.M.);

A01: valoarea (°C) curentă a temperaturii externe (cu sonda externă conectată);

A02: valoarea (%) curentului la modulator (100% = 310 mA);

A03: valoarea (%) domeniului de putere (MAX R);

A04: valoarea (°C) temperaturii de setpoint în circuitul de încălzire -- În cazul în care este conectată sonda externă, se afișează valoarea curbei “kt” (secțiunea 26);

A05: valoarea (°C) curentă a temperaturii din turul circuitului de încălzire;

A06: valoarea (°C) temperaturii de setpoint din circuitul de apă menajeră;

A07: — — ;

A08: valoarea (l/min x 10) debitului de apă menajeră;

A09: ultima eroare care s-a produs la centrală.

- Această funcție rămâne activă timp de 3 minute. Este posibil să întrerupeți anticipat funcția “INFO” prin apăsarea timp de cel puțin 5 secunde a tastei “i” sau prin deconectarea centralei de la rețeaua electrică.

21. SETAREA PARAMETRILOR

Pentru a seta parametrii de funcționare a centralei apăsați simultan tastele (− ̣) și (− ̣) timp de cel puțin 6 secunde. Când funcția este activă, pe afișaj apare inscripția “F01” care se alternează cu valoarea parametrului selectat.

Modificarea parametrilor

• Pentru a derula parametrii apăsați tastele (+/-);
• Pentru a modifica valoarea unui singur parametru apăsați tastele (+/-);
• Pentru memorarea valorii apăsați tasta (☐); pe afișaj apare inscriptia “MEM”;
• Pentru a ieși din funcție fără memorare apăsați tasta (i), pe afișaj apare inscripția “ESC”.

	Descriere parametri	Valori implicite, setate din fabrică
		24 BIC FF 24 BIC
F01	Tipul de centrală 10 = cameră etanșă - 20 = cameră deschisă	10 20
F02	Gaz utilizat 00 = METAN 01 = GPL 02 = METAN (cu diafragmă)	02
F03	Sistem hidraulic	15
F04	Setare releu programabil 1 (vezi instrucțiunile pentru Serviciul de Asistență) 00 = nici o funcție 01 = alarmă bloc 02 = ventilator aerisire încăpere 03 = neutilizabil 04 = pompă de zonă controlată prin termostat de ambient (230V) 05 = neutilizabil	04
F05	Setare releu programabil 2 (Pompă circuit ACM)	03
F06	Valoarea maximă setpoint (°C) încălzire 00 = 85°C - 01 = 45°C (funcție neutilizabilă)	00
F07	Configurare intrare prioritate apă menajeră	00
F08	Putere max. încălzire (0-100%)	100
F09	Putere max. apă caldă menajeră (0-100%)	100
F10	Putere min. încălzire (0-100%)	00
F11	Timp de așteptare în modul încălzire înainte de o nouă aprindere (00-10 minute) - 00=10 secunde	03
F12	Diagnosticare (vezi instrucțiunile pentru Serviciul de Asistență)	--
F13-F14-F15	Valori setate din fabrica (a nu se modifica)	00
F16	Funcție antilegionella 00 = funcție dezactivată 55...67 = funcție activată (setpoint °C)	00
F17	Selectare tip presostat încălzire 00 = presostat hidraulic 01 = presostat diferențial hidraulic	00
F18	Informație producător	00

22. DISPOZITIVE DE CONTROL ŞI SIGURANTĂ

Centrala a fost fabricată cu respectarea întocmai a standardelor europene de referință și este dotată cu următoarele:

• Presostat aer (model 24 BIC FF)

Acest dispozitiv permite aprinderea arzătorului numai în caz de eficiență perfectă a circuitului de evacuare a gazelor arse. În cazul prezenței uneia dintre aceste anomalii:

• extremitate de evacuare obturată,
- tub venturi obturat,
- ventilator blocat,
- conexiune tub venturi - presostat întreruptă,

centrala râmâne în așteptare, iar pe afișaj apare codul de eroare E03 (vezi tabelul de la secțiunea 10).

• Termostat gaze arse (model 24 BIC)

Acest dispozitiv, al cărui senzor este plasat pe partea stângă a hotei de evacuare a gazelor arse, întrerupe fluxul de gaz către arzător principal

în cazul conductei de evacuare a gazelor arse obturate sau în lipsa tirajului.

În această situație, centrala se blochează, iar pe afișaj apare codul de eroare E03 (secțiunea 10).

Pentru o repornire imediată a centralei, eliminați cauza intrării în funcțiune a dispozitivului și apăsați tasta (R) timp de cel puțin 2 secunde.

Este interzisă dezactivarea acestui dispozitiv de siguranță.

• Termostat de siguranță

Acest dispozitiv, al cărui senzor este plasat pe turul circuitului de încălzire, întrerupe fluxul de gaz către arzător în caz de supraîncălzire a apei din circuitul primar. În aceste condiții, centrala se blochează și numai după înlăturarea cauzei intrării în funcțiune a dispozitivului este posibilă repornirea prin apăsarea tastei R timp de cel puțin 2 secunde.

Este interzisă dezactivarea acestui dispozitiv de siguranță.

- Detector cu ionizare în flacără

Electrodul de detectare, situat în partea dreaptă a arzătorului, garantează siguranța în cazul lipsei de gaz sau de aprindere incompletă a arzătorului.

În aceste condiții centrala se blochează după 3 încercări de aprindere.

Pentru a restabili condițiile normale de funcționare apăsați tasta ( ), timp de cel puțin 2 secunde

• Presostat hidraulic

Acest dispozitiv permite aprinderea arzătorului principal numai dacă presiunea în instalație este mai mare de 0,5 bari.

- Postcirculație pompă pentru circuitul de încălzire

Functionarea suplimentară a pompei, obținută electronic, durează 180 secunde și se activează când centrala funcționează în modul Încălzire, după stingerea arzătorului în urma intrării în funcțiune a termostatului ambiental.

- Postcirculație pompă pentru circuitul de apă caldă menajeră

Functionarea suplimentară a pompei, obținută electronic, durează 30 secunde și se activează când centrala funcționează în modul Apă caldă menajeră, după stingerea arzătorului principal în urma intrării în funcțiune a termostatului ambiental.

- Dispozitiv antiînghet (circuit de încălzire și circuit de apă menajeră)

Unitatea electronică a centralei este prevăzută cu o funcție “antiîngheț” care, la o temperatură a apei din turul instalației, mai mică de 5 °C, face ca arzătorul să funcționeze, până la atingerea în tur a unei valori de 30 °C.

Această funcție este activă dacă centrala este alimentată cu energie electrică, cu gaz și dacă presiunea din instalație corespunde celei prescrise.

- Lipsa circulației apei în circuitul primar (posibilă blocare a pompei)

Dacă apa din circuitul primar nu circulă sau circulă insuficient, centrala se blochează, iar pe afișaj apare codul de eroare E25 (secțiunea 10).

- Antiblocare pompă

Dacă lipsește cererea de căldură, pentru circuitul de încălzire, timp de 24 de ore consecutive, pompa intră în funcțiune automat pentru 10 secunde.

Această funcție este activă dacă centrala este alimentată cu energie electrică.

• Antiblocare vană cu trei căi

Dacă lipsește cererea de căldură, pentru circuitul de încălzire, timp de 24 de ore consecutive, vana cu trei căi efectuează o comutare completă. Această funcție este activă dacă centrala este alimentată cu energie electrică.

- Valvă de siguranță hidraulică (circuitul de încălzire)

Acest dispozitiv, reglat la 3 bari, este utilizat pentru circuitul de încălzire.

Se recomandă racordarea valvei de siguranță la un dispozitiv de evacuare cu sifon. Este interzisă utilizarea acestei valve ca mijloc de golire a circuitului de încălzire.

NOTĂ: apa caldă menajeră este asigurată chiar dacă sonda NTC a circuitului de apă menajeră este deteriorată. În acest caz, controlul temperaturii este efectuat cu ajutorul sondei de pe tur.

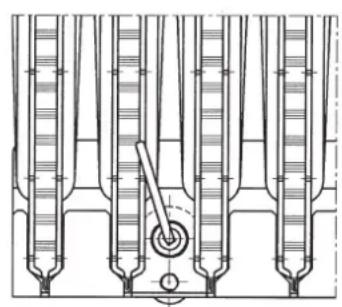

23. POZITIONAREA ELECTRODULUI DE APRINDERE ŞI DETECTARE A FLĂCĂRII

Pentru monitorizarea calității produselor de combustie și a eficienței arderii, centrala este prevăzută cu două prize anume.

O priză este racordată la circuitul de evacuare a gazelor arse și permite monitorizarea calității produselor de combustie și a eficienței arderii. Cealaltă este racordată la circuitul de admisie a aerului și permite verificarea unei eventuale recirculări a produselor de ardere în cazul conductelor coaxiale.

La priza de pe circuitul de evacuare gaze arse pot fi măsurați următorii parametri:

• temperatura produselor de ardere;
• concentrația de oxigen (O₂) sau dioxid de carbon (CO₂);
• concentrația de monoxid de carbon (CO).
Temperatura aerului de combustie se măsoară la priza de pe circuitul de admisie aer prin introducerea sondei cu circa 3 cm.

NOTĂ: Pentru reglarea puterii nominale, vezi capitolul 19 (B1).

Pentru modelele de centrale cu tiraj natural, se va realiza un orificiu pe conducta de evacuare gaze arse, la o distanță de la centrală egală cu dublul diametrului interior al conductei.

Prin acest orificiu pot fi măsurăți următorii parametri:

• temperatura produselor de ardere;
- concentrația de oxigen (O_2) sau dioxid de carbon (CO_2) ;
• concentrația de monoxid de carbon (CO).
Temperatura aerului comburant se va măsura aproape de punctul în care aerul intră în centrală. Orificiul, care va fi realizat de persoana responsabilă pentru instalație cu ocazia primei puneri în funcțiune, trebuie să fie sigilat astfel încât conducta de evacuare a produșilor de ardere să fie etanșă în timpul funcționării normale.

25. PERFORMANTE DEBIT/ÎNĂLȚIME DE POMPARE

Pompa utilizată (GRUNDFOS UPSO 15-50) este de tip cu o înălțime mare de pompare și este potrivită pentru instalații de încălzire de orice tip, cu una sau două conducte. Valva automată de evacuare a aerului încorporată în pompă permite evacuarea rapidă a aerului din instalația de încălzire.

Graficul 1

26. CONECTAREA SONDEI EXTERNE

Printre cablurile care ies din panou sunt două cabluri de culoare ROŞIE dotate cu conectori de tip faston. Conectați sonda externă la capetele acestor două cabluri.

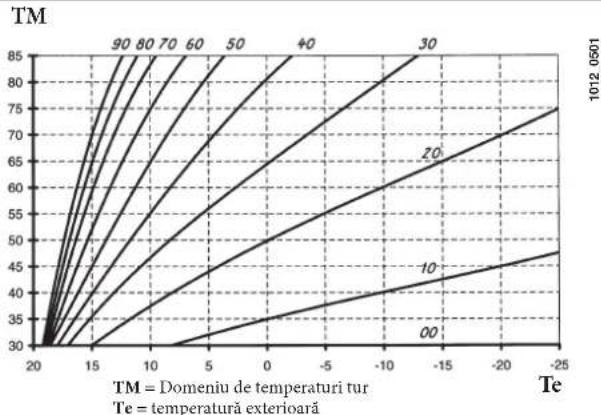

Cu sonda externă conectată, este posibilă modificarea curbei "kt" (Graficul 2), prin apăsarea tastelor

NOTĂ: În cazul instalării într-o locuință medie (bună izolație perimetrală, instalație de încălzire cu radiatoare) se recomandă setarea curbei climatice “kt” la valoarea “25”.

Curbe "kt"

Graficul 2

27. VAS DE EXPANSIUNE PENTRU CIRCUITUL DE APĂ MENAJERĂ (ACCESORIU FURNIZAT LA CERERE)

Kit vas de expansiune constituit din:

• 1 vas de expansiune din oțel inox;
• 1 suport pentru vasul de expansiune;
• 1 niplu G1/2";
• 1 contrapiuliță;
• 1 tub de legătură flexibil.

A B CG_2354 / 1104_1601

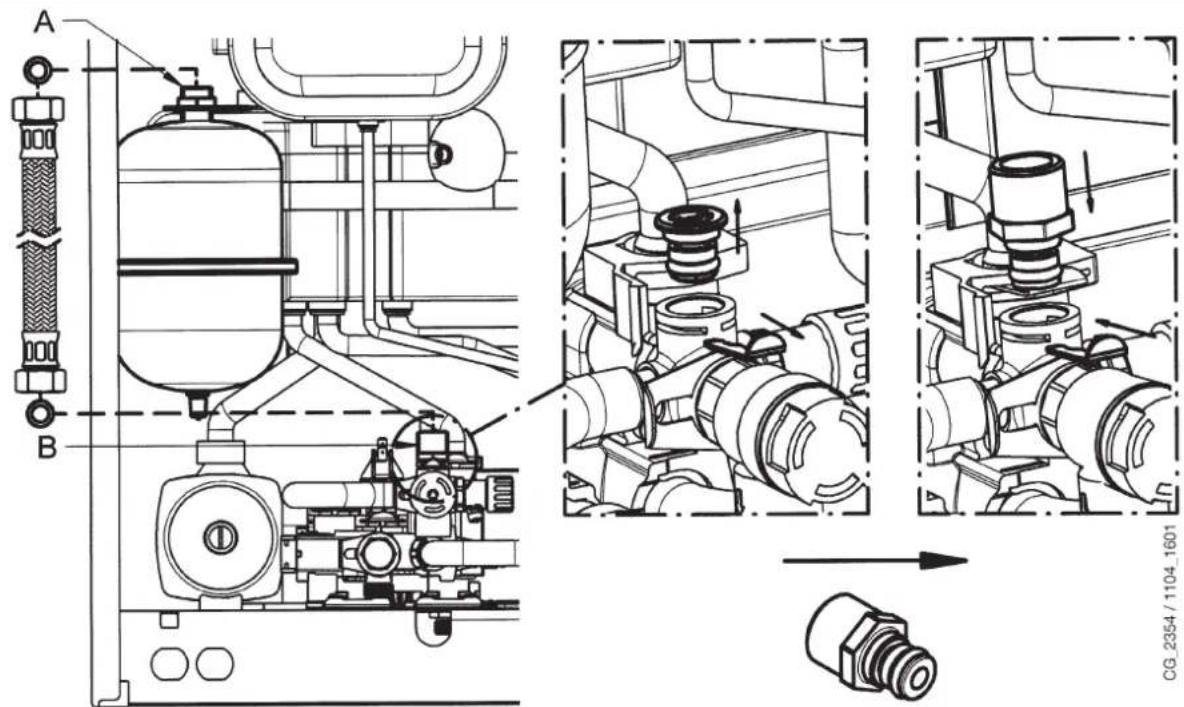

Conectați tubul flexibil (livrat ca accesoriu în kitul vasului de expansiune) la cele două racorduri A și B, după cum se arată în figura.

Montarea vasului de expansiune pentru apa caldă menajeră este recomandată în cazurile în care:

• presiunea din apeduct sau din sistemul hidrofor atinge valori care impun necesitatea instalării unui reductor de presiune (presiune mai mare de 4 bari);
• pe rețeaua de apă rece este instalată o supapă de sens;
• lungimea rețelei de apă rece este insuficientă pentru expansiunea apei din boiler.

RECOMANDARE

Pentru o funcționare eficientă a vasului de expansiune, presiunea din apeduct trebuie să fie mai mică de 4 bari. În caz contrar, instalați un reductor de presiune. Reductorul de presiune trebuie reglat astfel încât să se obțină o presiune de alimentare cu apă mai mică de 4 bari.

28. CONTROALE ANUALE

În scopul asigurării unei eficiențe optime a centralei, este necesară efectuarea anuală a următoarelor verificări:

• verificarea aspectului și etanșeității garniturilor circuitului de gaz și ale circuitului de combustie;
• verificarea stării și poziției corecte a electrozilor de aprindere și detectare a flăcării;
• verificarea stării arzătorului și a fixării acestuia;
• verificarea eventualelor impurități prezente în interiorul camerei de combustie. Pentru curățare utilizați un aspirator;
• verificarea reglării a valvei de gaz;
• verificarea presiunii din instalația de încălzire;
  • verificarea presiunii vasului de expansiune;
• verificarea faptului că ventilatorul funcționează corect;
• verificarea faptului că conductele de evacuare/admisie nu sunt obturate.
  • verificarea stării anodului de pe boiler.

ATENTIE

Înainte de efectuarea oricărei intervenții asigurati-vă că centrala este deconectată de la rețeaua electrică.

După terminarea operațiilor de întreținere readuceti selectoarele și/sau parametrii de funcționare a centralei în pozițiile originale.

29. GOLIREA CIRCUITULUI CENTRALEI ŞI A BOILERULUI

GOLIREA CIRCUITULUI CENTRALEI

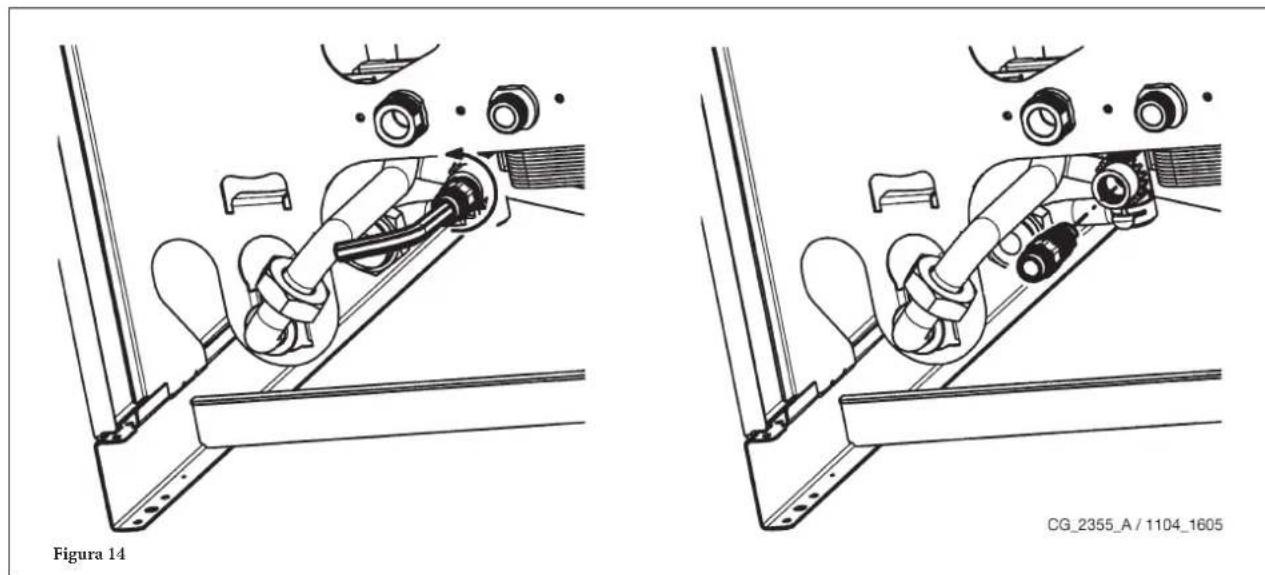

Golirea centralei se poate efectua prin robinetul de pe grupul hidraulic.

Pentru a goli centrala cu ajutorul robinetului cu ștuț, situat în partea de jos a centralei, urmați indicațiile din continuare (fig. 14):

• închideti robinetele de închidere ale centralei;
• deschideti robinetul cu stut cu ajutorul unei chei hexagonale de 8 mm;
• goliti centrala;
• închideti robinetul cu stuț cu ajutorul unei chei hexagonale de 8 mm.

Evacuarea apei din boiler se efectuează în felul următor:

• închideti robinetul de intrare a apei menajere;
• deschideti un robinet utilizator;
• deschideti robinetul de golire (Fig. 2-B);
• desfaceți ușor piulița de pe tubul de ieșire a apei menajere (în partea de jos a boilerului).

30. CURĂȚAREA FILTRELOR

Filtrele apei menajere și ale circuitului de încălzire se află în interiorul cartușelor anume detașabile. Cartușul circuitului de încălzire este situat pe returul circuitului de încălzire (figura 15F). Pentru a curăța filtrere procedați în felul următor:

• deconectați centrala de la rețeaua electrică;
• închideți robinetul care asigură intrarea apei menajere;
• evacuați apa din circuitul de încălzire deschizând robinetul A din figura 15;
• îndepărtați clipul (1-F) filtrului, așa cum se arată în figură, și extrageți cartușul (2-F) care conține filtrul având grijă să nu aplicați o forță excesivă;
  • pentru a extrage cartușul cu filtrul circuitului de încălzire, mai întâi îndepărtați motorul valvei cu 3 căi (1-2G- figura 15);
• eliminați din filtru eventuale impurități sau depuneri;
• reintrodiceți filtrul în cartuș și repuneți cartușul în locașul său, fixându-l cu clipul;

IMPORTANT

în caz de înlocuire și/sau curățare a inelelor “OR” ale grupului hidraulic, nu utilizați ca lubrifianti uleiuri sau unsori, ci numai Molykote 111.

31. ÎNDEPĂRTAREA CALCARULUI DIN CIRCUITUL DE APĂ MENAJERĂ

Pentru operațiunile de curățare este necesar să:

• închideti robinetul de intrare a apei menajere;
• evacuați apa din circuitul de apă menajeră prin intermediul unui robinet utilizator;
• închideti robinetul de ieşire a apei menajere;
• îndepărtați clipul 1E din figura 15;
  • scoateți filtrele (2E, figura 15).

Este necesară demontarea schimbătorului apă - apă, conform descrierii din sectiunea următoare, și curățarea sa separată.

Pentru curățarea schimbătorului și/sau a circuitului de apă menajeră, vă recomandăm să utilizați Cillit FFW-AL sau Benckiser HF-AL.

32. DEMONTAREA SCHIMBĂTORULUI APĂ-APĂ

Schimbătorul de căldură apă-apă, cu plăci de oțel inox, se demontează ușor cu ajutorul unei chei hexagonale M4 în felul următor:

• goliți instalația, iar dacă este posibil numai centrala, cu ajutorul robinetului de evacuare;
• evacuați apa din circuitul de apă menajeră;

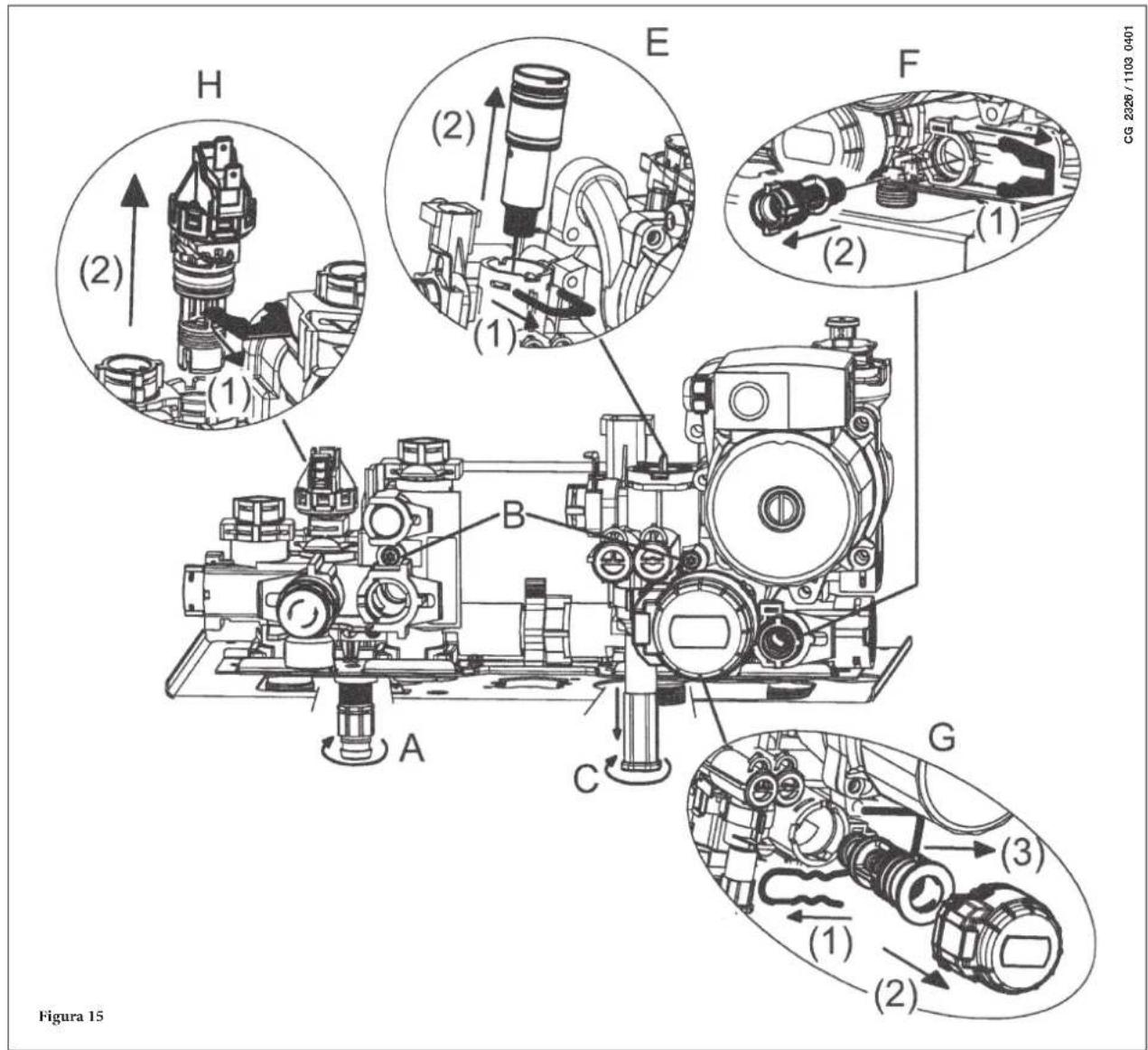

• scoateți cele două şuruburi de fixare a schimbătorului apă-apă (vizibile frontal) și extrageți schimbătorul din locașul său (figura 15B).

H (2) (1) E (2) F (1) (2) B A C G (3) (1) (2) Figura 15 CG 2326 / 1103 0401

ATENTIE

Demontați părțile componente ale grupului hidraulic cu maximă atenție. Nu utilizați unelte ascuțite și nu aplicați o forță excesivă pentru a îndepărta clipurile de fixare.

33. DEMONTAREA ANODULUI DE PE BOILER

Verificați anual starea anodului de magneziu (înainte de începerea lucrărilor goliți circuitul boilerului cu ajutorul robinetului de golire respectiv).

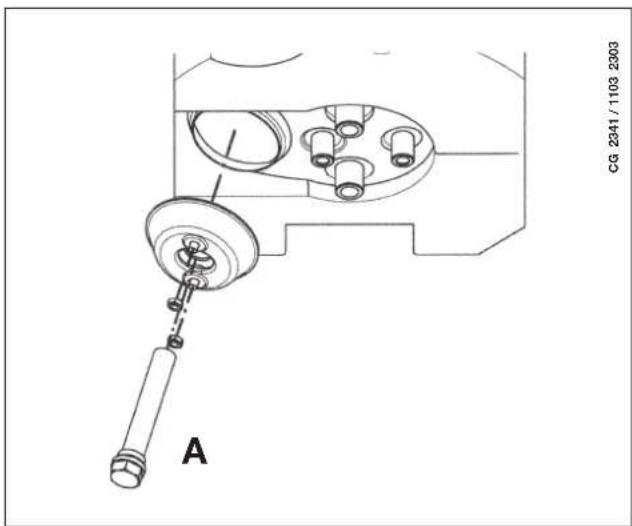

Pentru demontarea anodului, îndepărtați clema de fixare a sondei boilerului, extrageți sonda, apoi, cu o cheie de 27 mm (A), slăbiti piulița suportului anodului.

CG 2341 / 1103 2303 A

34. DIAGRAMĂ FUNCTIONALĂ CIRCUITE

24 BIC FF

Legendă:

1 filtru circuit de încălzire
2 manometru
3 vană cu 3 căi motorizată
4 vană de gaz cu diafragmă
5 pompă circuit de încălzire cu aerisitor
6 supapă de sens
7 separator hidraulic
8 robinet de umplere centrală
9 rampă gaz cu duze
10 hotă gaze arse
11 presostat aer
12 priză de presiune negativă
13 priză de presiune pozitivă
14 venturimetru
15 ventilator
16 termostat de siguranță
17 schimbător apă-gaze arse

18 electrod de aprindere / detectare a flăcării
19 arzător
20 sondă NTC circuit de încălzire
21 boiler
22 vas de expansiune circuit de încălzire
23 sondă NTC circuit de apă menajeră
24 anod de sacrificiu
25 pompă circuit de apă menajeră
26 senzor de prioritate apă caldă menajeră
27 robinet de golire boiler
28 valvă de siguranță circuit de apă menajeră
29 vas de expansiune circuit de apă menajeră (accesoriu)
30 valvă de siguranță centrală termică
31 robinet de golire centrală
32 presostat hidraulic
33 supapă de reținere pe by-pass automat
34 schimbător cu plăci

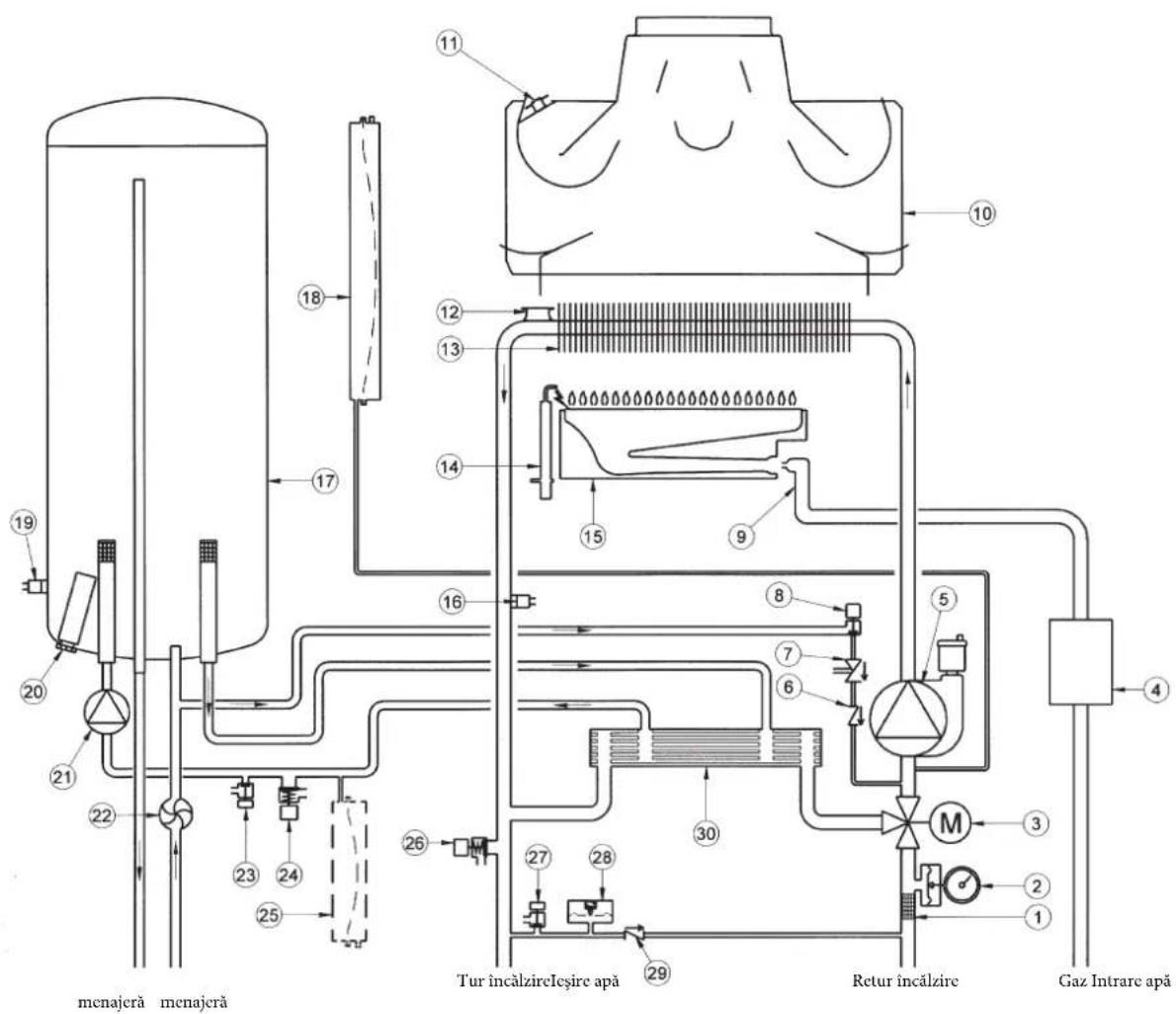

24 BIC

menajeră menajeră Tur încălzireIeșire apă Retur încălzire Gaz Intrare apă

Figura 17

Legendă:

1 filtru circuit de încălzire
2 manometru
3 vană cu 3 căi motorizată
4 vană de gaz cu diafragmă
5 pompă circuit de încălzire cu aerisitor
6 supapă de sens
7 separator hidraulic
8 robinet de umplere centrală
9 rampă gaz cu duze
10 hotă gaze arse
11 termostat gaze arse
12 termostat de siguranță
13 schimbător apă-gaze arse
14 electrod de aprindere / detectare a flăcării
15 arzător

16 sondă NTC circuit de încălzire
17 boiler
18 vas de expansiune circuit de încălzire
19 sondă N'I'C circuit de apă menajeră
20 anod de sacrificiu
21 pompă circuit de apă menajeră
22 senzor de prioritate apă caldă menajeră
23 robinet de golire boiler
24 valvă de siguranță circuit de apă menajeră
25 vas de expansiune circuit de apă menajeră (accesoriu)
26 valvă de siguranță centrală termică
27 robinet de golire centrală
28 presostat hidraulic
29 supapă de reținere pe by-pass automat
30 schimbător cu plăci

35. DIAGRAMĂ CUPLARE CONECTORI

24 BIC FF

Culoare cabluri C = Albastru M = Maro N = Negru R = Roşu G/V = Galben/Verde B = Alb V = Verde RELE' 1 CN1 RELE' 2 PRESOSTAT AUR SONDÀ NTC CIRCUIT DE INCÁLZIRE X4 X5 X8 X2 X3 VANÀ CU 3 CAI ~230V POMPÀ CIRCUIT DE APÀ MENAJERÀ CON NC O NC TERMOSTAT DE SIGURANEA SONDÀ NTC CIRCUIT DE APÀ MENAJERÀ V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V ELECTROD DE APRINDERE / DETECTARE A HACARI CG_2339 / 1104_1608

24 BIC

Culoare cabluri C = Albastru M = Maro N = Negru R = Roşu G/V = Galben/Verde B = Alb V = Verde RELE'1 CN1 RELE'2 SONDÀ NTC CIRCUIT DE INCALZIRE X4 PROGRAMARE TÉRMOSTAT' GAZE ARSE COM NC TÉRMOSTAT DE SIGURANÀ PRESOSTAT HIDRAULIC SONDÀ EXTERNÀ X5 SONDÀ NTC CIRCUIT DE APÀ MENAJERA V V V V V SENZOR DE PRIORITATE APÀ CALDÀ MENAJERA CANDA X8 X2 VANA DE GAY POMPÀ CIRCUIT DE INCALZIRE X3 VANA CU 3 CAI ~230V TÉRMOSTAT' DE AMBIENT ELECTROD DE APRINDURE / DETECT ARE A FLACÁRI CG_2343 / 1104_2702

36. CARACTERISTICI TEHNICE

Categorie		_2H3P _2H3P
Debit termic nominal		kW 25,8 25,8
Debit termic redus kW 11,9 11,9
Putere termică nominală kW 24 23,3		kcal/h 20.600 20.000
Putere termică redusă kW 10,4 10,4		kcal/h 8.900 8.900
Randament conform directivei 92/42/CEE		—	★★★	★★
Presiune maximă a apei în circuitul termic		bar	3	3
Capacitate vas de expansiune		l	7,5	7,5
Presiune vas de expansiune		bar	1	1
Capacitate boiler		l	42	42
Presiune maxima apă în circuitul de apă menajeră		bar	7	7
Presiune minimă dinamică apă în circuitul de apă menajeră		bar	0,15 0,15
Debit minim apă în circuitul de apă menajeră		l/min	2,0	2,0
Producție apă menajeră cu T=25^		l/min	13,3 13,3
Producție apă menajeră cu T=35^		l/min	9	9,5
Debit specific (*)		l/min	17,7 17,7
Domeniu de temperaturi circuit de încălzire		°C	30/85	30/85
Domeniu de temperaturi circuit de apă menajeră		°C	35/60	35/60
Tip		—	C12-C32-C42-C52-C82-B22 B	1135
Diametru conductă de evacuare concentrică		mm	60	-
Diametru conductă de admisie concentrică		mm 100	-
Diametru conductă de evacuare dublată		mm	80	-
Diametru conductă de admisie dublată		mm	80	-
Diametru conductă de evacuare		mm	-	125
Debit masic max. gaze arse		kg/s	0,021 0,021
Debit masic min. gaze arse		kg/s	0,021 0,019
Temperatură max. gaze arse		°C 135	110
Temperatură min. gaze arse		°C 108	85
Clasă NOx		—	3	3
Tip de gaz		—	G20 G20
		—	G31 G31
Presiune de alimentare cu gaz metan		mbar	20	20
Presiune de alimentare cu gaz propan		mbar	37	37
Tensiune de alimentare cu energie electrică		V	230	230
Frecvență de alimentare cu energie electrică		Hz	50	50
Putere electrică nominală		W 135	80
Greutate netă		kg	61	51
Dimensiuni	Înălțime	mm 950	950
	Lățime	mm 600	600
	Adâncime	mm 466	466

Grad de protectie contra umidității și penetrării apei (**)
IP X5D IP X5D
(*) conform EN 625 - (** ) conform EN 60529

DE DIETRICH, în efortul de a-și îmbunătăți mereu produsele, își rezervă dreptul de a modifica datele conținute în acest document în orice moment și fără preaviz. Aceste instrucțiuni au doar scopul să furnizeze clienților informații privitoare la produs și în nici un caz nu pot fi considerate ca un contract cu terțe părți.

Αγαπητέ Πελάτη,
