Марка	DE DIETRICH
Модель	MS 24 BIC (линейка ZENA)
Тип котла	Настенный газовый котел низкотемпературный с встроенным бойлером
Максимальная номинальная мощность	24 кВт
Минимальная номинальная мощность	10,4 кВт
Совместимый газ	Природный газ G20 (переход на пропан G31)
Максимальное давление в контуре отопления	3 бар
Максимальная температура в контуре отопления	85 °C
Диапазон настройки температуры	30 - 85 °C
Предохранительный термостат	105 °C
Расширительный бак отопления	7,5 л
ГВС теплообменник	20 пластин
Циркуляционный насос	Grundfos UPS015-60
Тип горелки	18 форсунок
Электропитание	230 В / 50 Гц
Степень защиты	IPX5D
Производство ГВС	Встроенный бойлер (косвенное производство)

Часто задаваемые вопросы - MS 24 BIC DE DIETRICH

Как настроить температуру горячей воды на DE DIETRICH MS 24 BIC?

Поверните регулятор температуры ГВС (обозначен краном или каплей) вправо, чтобы увеличить температуру, влево, чтобы уменьшить. Диапазон регулировки составляет примерно от 30 до 60 °C. Рекомендуется температура 55 °C для ограничения риска легионеллеза и предотвращения образования накипи.

Как отрегулировать температуру отопительного контура?

Поверните регулятор температуры отопления (обозначен радиатором), чтобы изменить установку в диапазоне от 30 до 85 °C. Для оптимального комфорта зимой установка 70-75 °C подходит для большинства систем. В переходный период снизьте установку до 50-60 °C для экономии энергии.

Давление в отопительном контуре недостаточно, что делать?

Нормальное давление в холодном состоянии находится в пределах от 1 до 1,5 бар. Если манометр показывает менее 0,5 бар, медленно откройте кран заполнения (байпасный кран под котлом), пока не достигнете 1,2 бар, затем закройте его. Если давление регулярно падает, обратитесь к профессионалу для проверки системы (утечка или неисправный расширительный бак).

Почему котел переходит в режим безопасности?

Остановка по безопасности может быть вызвана слишком низким давлением воды, отключением газа, срабатыванием термостата безопасности (порог 105 °C) или проблемой с обнаружением пламени. Сначала проверьте давление, подачу газа и электропитание (230 В / 50 Гц). Если остановка продолжается после перезапуска, вызовите авторизованного техника.

Как перезапустить котел после автоматической остановки?

Нажмите кнопку перезапуска (часто обозначена перечеркнутым пламенем или мигающим красным индикатором) на 3-5 секунд. Котел попробует снова запуститься. Если ошибка повторяется, запишите отображаемый код ошибки и свяжитесь с сервисной службой DE DIETRICH для точной диагностики.

Нужно ли ежегодно обслуживать MS 24 BIC?

Да, ежегодное обслуживание обязательно в соответствии с французским законодательством для всех газовых котлов. Квалифицированный техник очищает горелку (18 сопел), проверяет теплообменник, проверяет горение и состояние расширительного бака 7,5 л. Это обслуживание поддерживает эффективность и является условием гарантии.

Встроенный водонагреватель больше не нагревает должным образом, в чем возможная причина?

Убедитесь, что установка ГВС случайно не была снижена. Неисправный датчик NTC (датчик температуры воды) может искажать регулировку: замена — это обычная операция для этой модели. Образование накипи в санитарном теплообменнике на 20 пластин также может снизить производительность, особенно при жесткой воде.

Можно ли перевести MS 24 BIC с природного газа G20 на пропан G31?

Да, перевод возможен с помощью комплекта для преобразования на пропан, доступного у продавцов запчастей DE DIETRICH. Операция заключается в замене форсунок и регулировке давления газа. Ее должен проводить квалифицированный профессионал. После вмешательства на котел должна быть наклеена наклейка о преобразовании.

Как спустить воздух из радиаторов с MS 24 BIC?

Выключите котел и дайте системе остыть. Откройте выпускной клапан (в верхней части каждого радиатора) с помощью ключа для выпуска воздуха, пока не выйдет воздух, затем закройте, как только появится вода. Затем проверьте давление в системе и, если необходимо, накачайте до 1,2 бар. Затем перезапустите котел.

Котел издает необычный шум, что проверить?

Свист часто указывает на воздух в системе или загрязнение горелки. Шум насоса (циркулятор Grundfos UPS015-60) может свидетельствовать об износе или разгерметизации. Щелчки при запуске могут указывать на проблему с прессостатом или газовым клапаном. В любом случае, вызовите профессионала, чтобы избежать риска.

Какой индекс электрозащиты у MS 24 BIC?

Котел MS 24 BIC имеет индекс защиты IPX5D, что означает, что он защищен от струй воды (IP X5) и от пыли (D). Поэтому его можно устанавливать в ванных комнатах или котельных с брызгами воды, при условии соблюдения нормативных расстояний.

Какое профилактическое обслуживание нужно проводить на расширительном баке?

Расширительный бак объемом 7,5 л должен проверяться при каждом ежегодном обслуживании. Давление накачки в холодном состоянии должно проверяться (обычно от 0,5 до 1 бар в зависимости от системы). Недокачанный или пробитый бак вызывает частые повышения давления и непреднамеренные срабатывания предохранительного клапана на 3 бара.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MS 24 BIC DE DIETRICH

- Директива за работа с газ 2009/142/EO

- Директива за Производство на енергия 92/42/ЕИО

- Директива за нисковолтов ток 2006/95/EO

СЪДЪРЖАНИЕ

ИНСТРУКЦИИ ЗА ПОТРЕБИТЕЛЯ

ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА

1. УКАЗАНИЯ ПРЕДИ МОНТАЖА

2. УКАЗАНИЯ ПРЕДИ ПУСКАНЕ В ДЕЙСТВИЕ

(+/-): Регуляция на температурата за отопление

4. РЕГУЛАЦИЯ НА СТАЙНАТА ТЕМПЕРАТУРА И НА БИТОВАТА ВОДА

5. ОПИСАНИЕ НА БУТОН ⏻ (Лято - Зима - Само отопление - Изключен)

• ЛЯТО
• ЗИМА
• САМО ОТОПЛЕНИЕ
• ИЗКЛЮЧЕН

8. СМЯНА НА ВИДА ГАЗ

11. ИНСТРУКЦИИ ЗА РУТИННА ПОДДРЪЖКА

УКАЗАНИЯ ЗА СЛЪНЧЕВА ИНСТАЛАЦИЯ

13. УКАЗАНИЯ ПРЕДИ МОНТАЖА

... КОАКСИАЛЕН КОМИН ЗА ОТВОД И АСПИРАЦИЯ (КОНЦЕНТРИЧЕН)

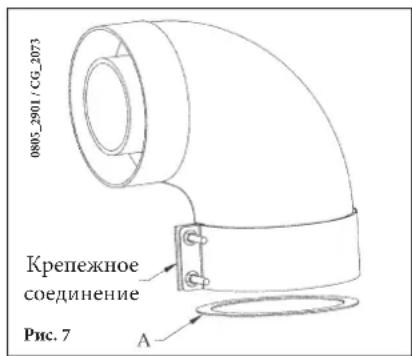

0805_2901 / CG_2073 Фиксаторен куплунг Фигура 7 A

16.1 ПРИМЕРИ ЗА МОНТАЖ С ХОРИЗОНТАЛНИ КОМИНИ

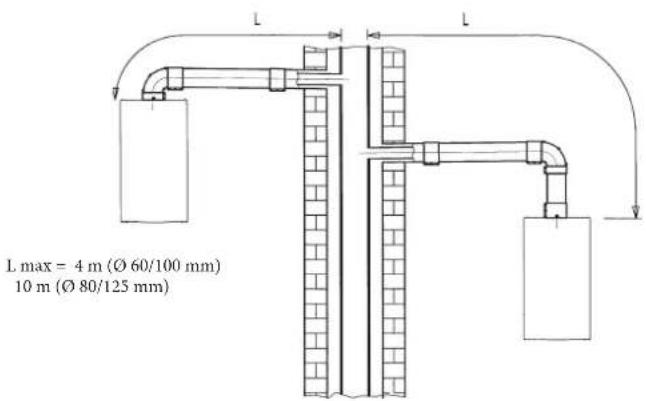

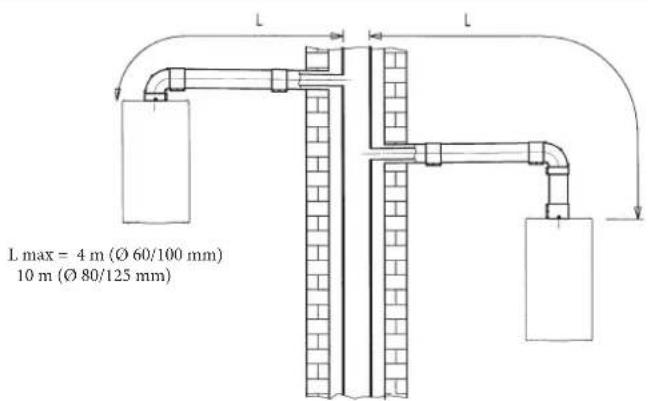

16.2 ПРИМЕРИ ЗА МОНТАЖ С КОМИНИ ОТ ТИПА С42

L max = 4 m (∅ 60/100 mm) 10 m (∅ 80/125 mm)

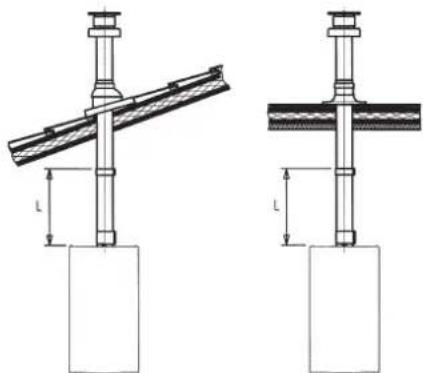

16.3 ПРИМЕРИ ЗА МОНТАЖ С ВЕРТИКАЛЕН КОМИН

... ОТДЕЛНИ КОМИНИ ЗА ОТВОД И АСПИРАЦИЯ

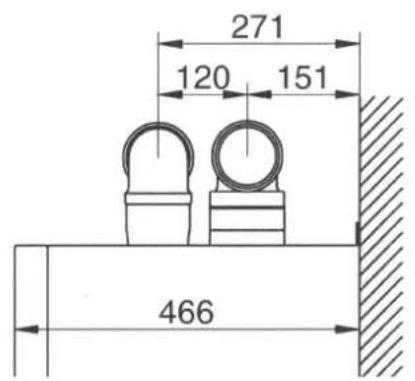

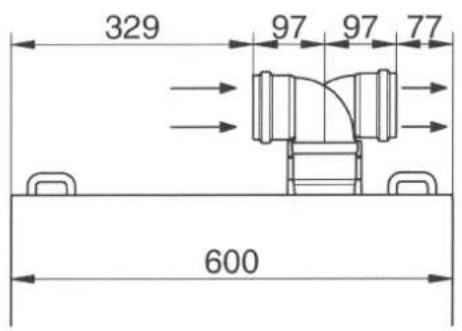

16.4 РАЗМЕРИ НА ОТДЕЛНИТЕ ТРЪБИ ЗА ПРИТОК И ОТВЕЖДАНЕ

271 120 151 466

329 97 97 77 600

CG_2344 / 1103_3002

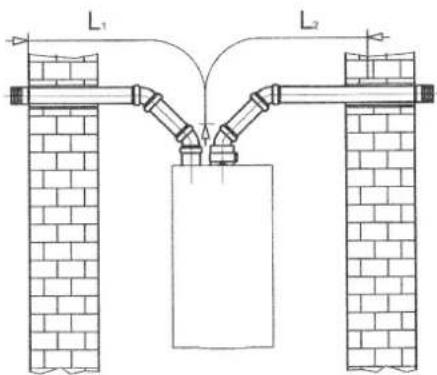

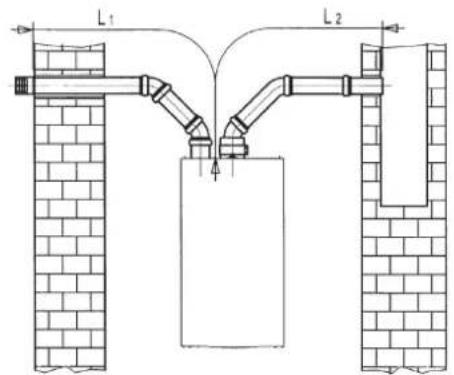

16.5 ПРИМЕРИ ЗА МОНТАЖ НА ХОРИЗОНТАЛНИ ТРЪБИ ЗА ПРИТОК И ОТВЕЖДАНЕ - С82

18. СВЪРЗВАНЕ НА СТАЙНИЯ ТЕРМОСТАТ

19. СМЯНА НА ВИДА ГАЗ

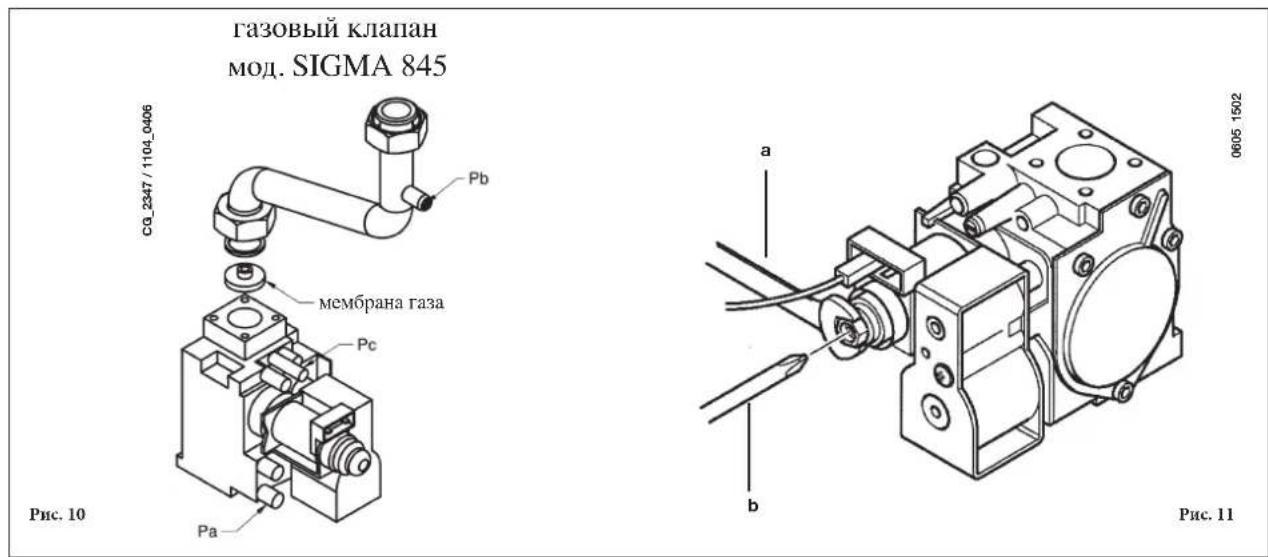

газов вентил мод. SIGMA 845 CG_2347 / 1104_0406 Рб газова диафратма Рс Фигура 10 Pa a 0605_1502 b Фигура 11

ВНИМАНИЕ

В такъв случай, котельт блокира и дава сигнал за грешка с код E03 (параграф10).

В такава ситуация, котельт блокира след 3 опита на запалване.

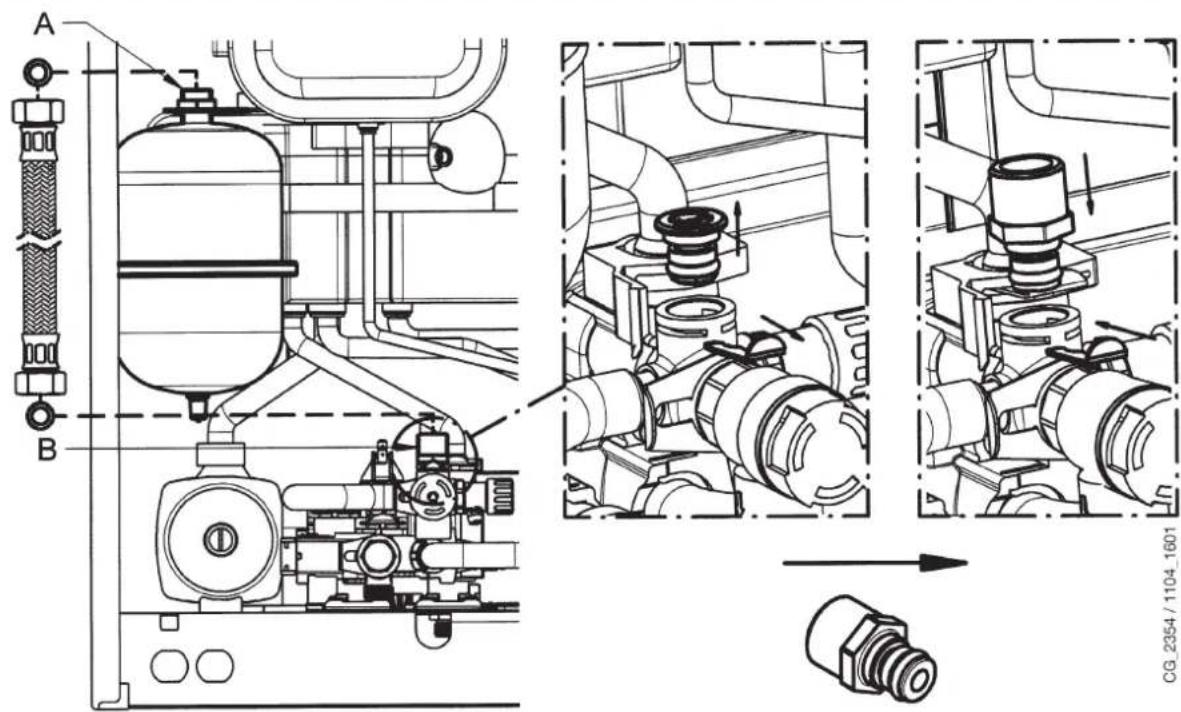

27. РАЗШИРИТЕЛЕН СЪД ЗА БИТОВИЯ КРЪГ (АКСЕСОАР ПО ЖЕЛАНИЕ)

ИЗПРАЗВАНЕ НА БОЙЛЕРА

36. ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ

Модел MS 24 BIC FF 24 BIC

ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА

36. ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ

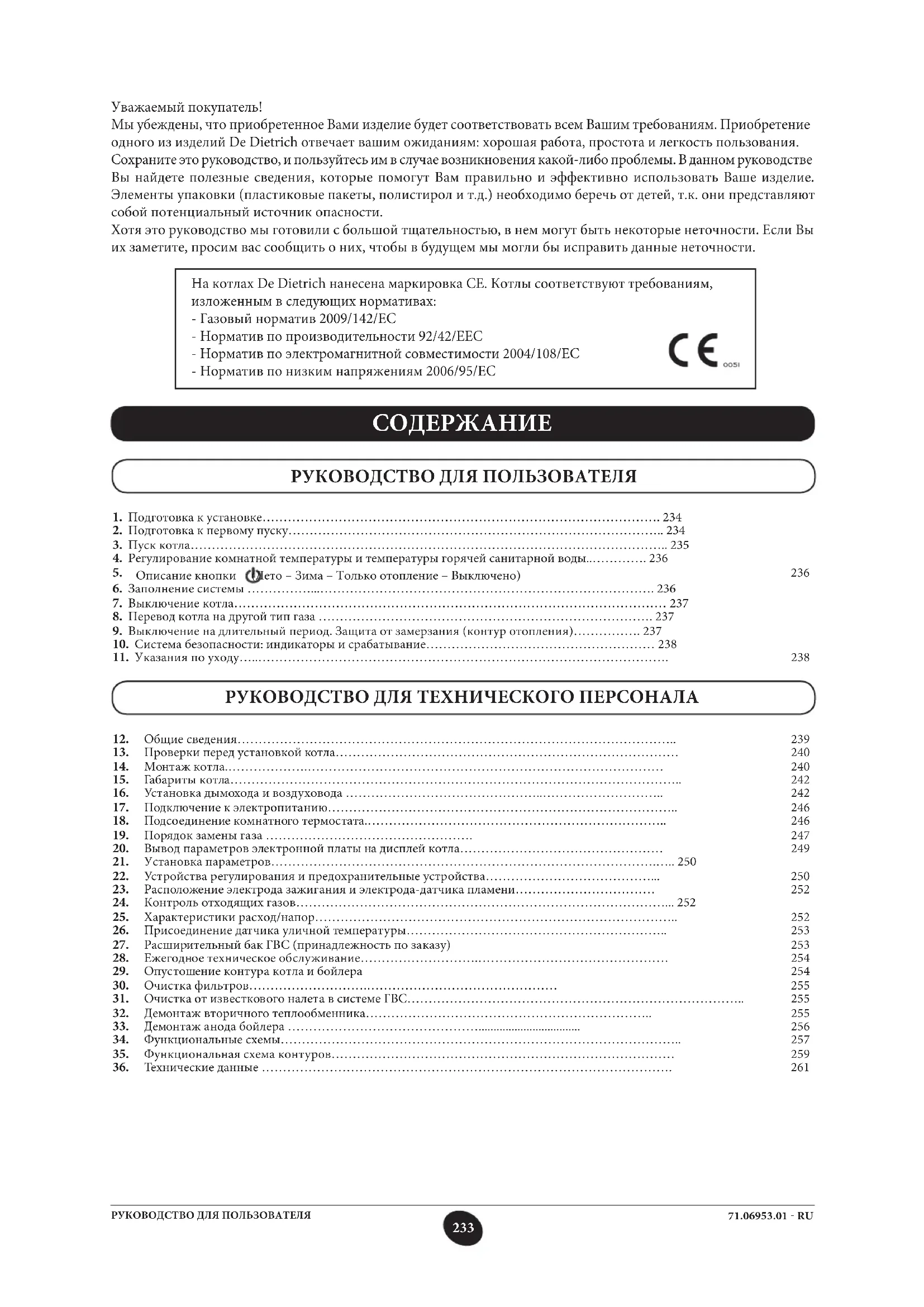

Уважаемый покупатель!

Мы убеждены, что приобретенное Вами изделие будет соответствовать всем Вашим требованиям. Приобретение одного из изделий De Dietrich отвечает вашим ожиданиям: хорошая работа, простота и легкость пользования. Сохраните это руководство, и пользуйтесь им в случае возникновения какой-либо проблемы. В данном руководстве Вы найдете полезные сведения, которые помогут Вам правильно и эффективно использовать Ваше изделие. Элементы упаковки (пластиковые пакеты, полистирол и т.д.) необходимо беречь от детей, т.к. они представляют собой потенциальный источник опасности.

Хотя это руководство мы готовили с большой тщательностью, в нем могут быть некоторые неточности. Если Вы их заметите, просим вас сообщить о них, чтобы в будущем мы могли бы исправить данные неточности.

На котлах De Dietrich нанесена маркировка СЕ. Котлы соответствуют требованиям, изложенным в следующих нормативах:

• Газовый норматив 2009/142/EC
• Норматив по производительности 92/42/EEC
• Норматив по электромагнитной совместимости 2004/108/EC
• Норматив по низким напряжениям 2006/95/EC

СОДЕРЖАНИЕ

РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ

1. Подготовка к установке....234
2. Подготовка к первому пуску.... 234
3. Пуск котла....235
4. Регулирование комнатной температуры и температуры горячей санитарной воды.... 236
5. Описание кнопки (Лето – Зима – Только отопление – Выключено) 236
6. Заполнение системы 236
7. Выключение котла.... 237
8. Перевод котла на другой тип газа 237
9. Выключение на длительный период. Защита от замерзания (контур отопления)...... 237
10. Система безопасности: индикаторы и срабатывание.... 238
11. Указания по уходу.... 238

РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

1. Общие сведения.... 239
2. Проверки перед установкой котла.... 240
3. Монтаж котла.... 240

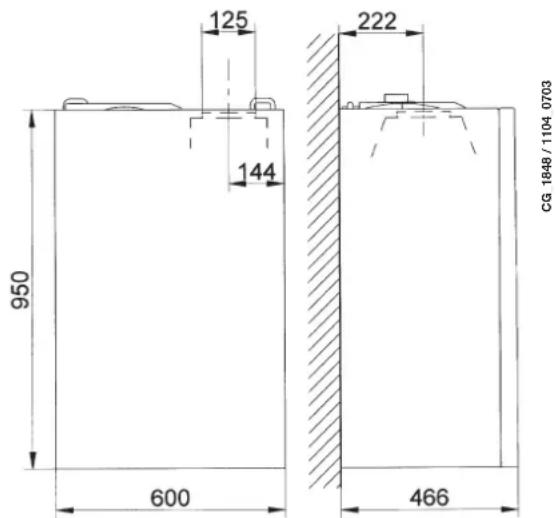

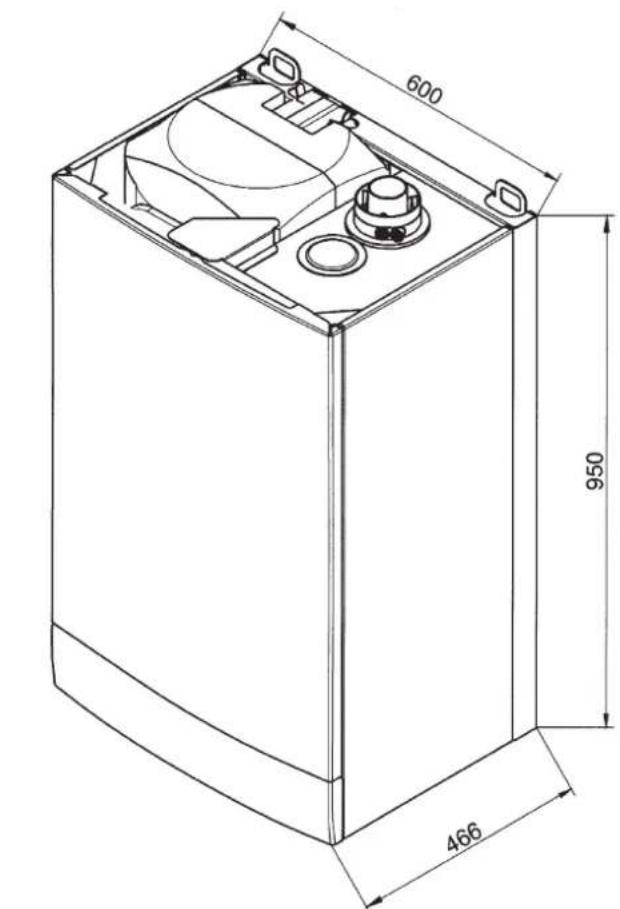

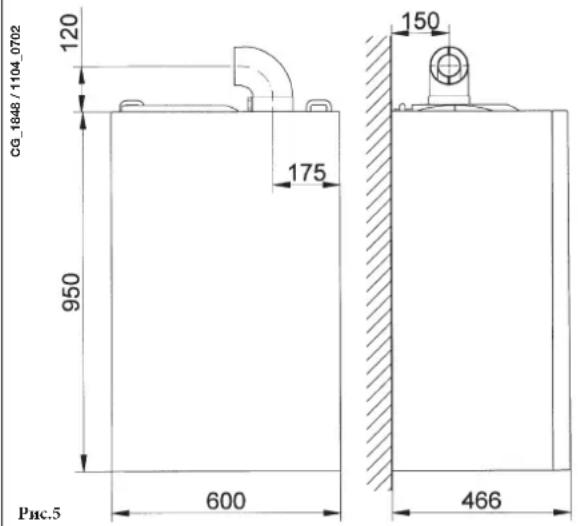

4. Габариты котла.... 242

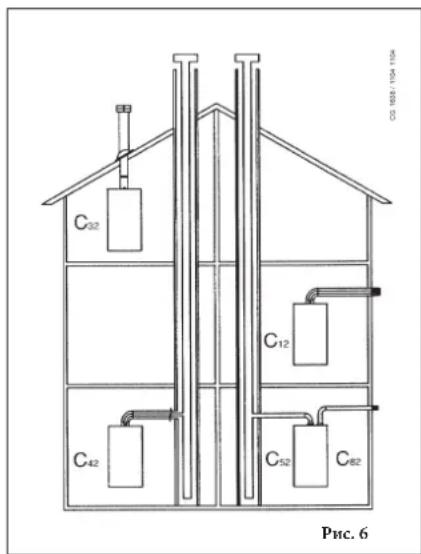

5. Установка дымохода и воздуховода 242

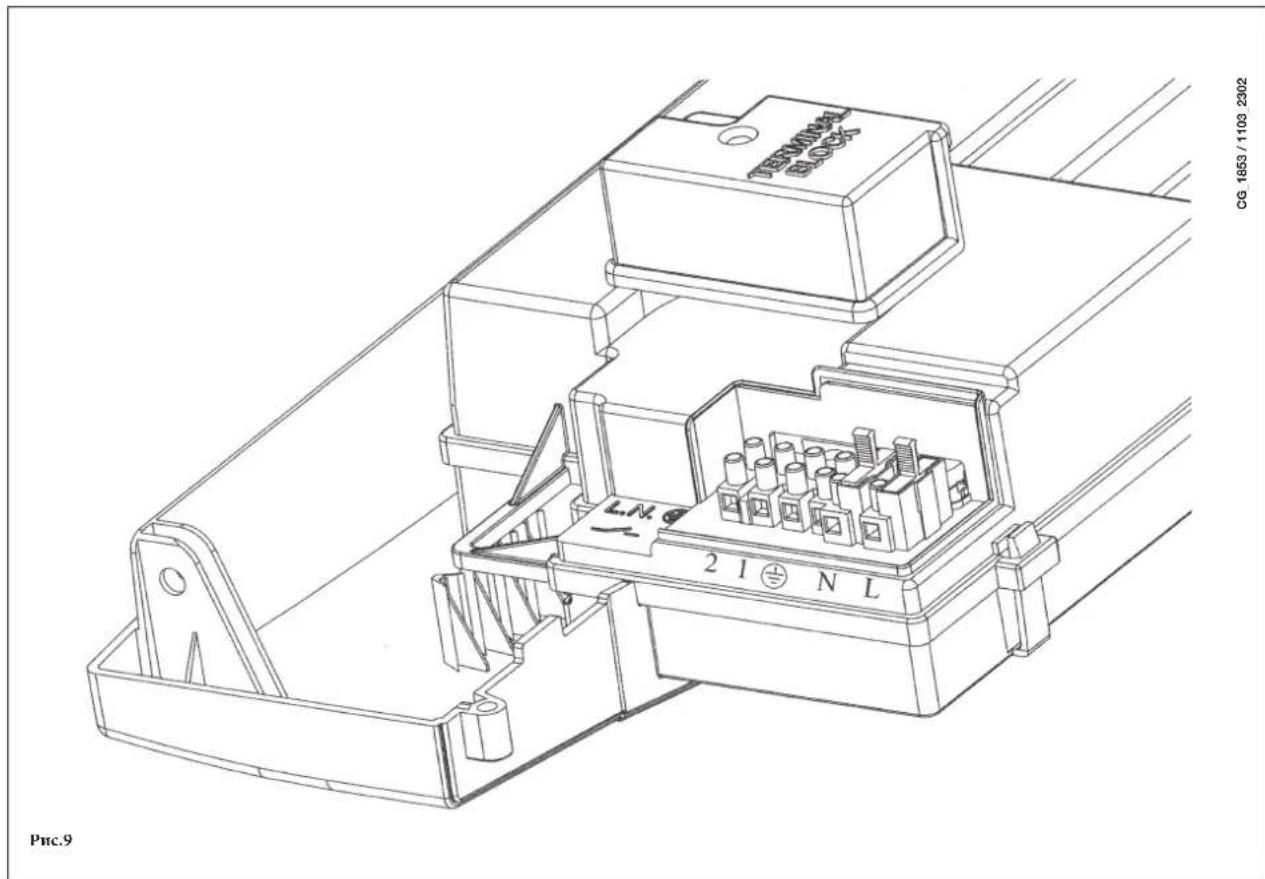

6. Подключение к электропитанию.... 246
7. Подсоединение комнатного термостата.... 246
8. Порядок замены газа 247

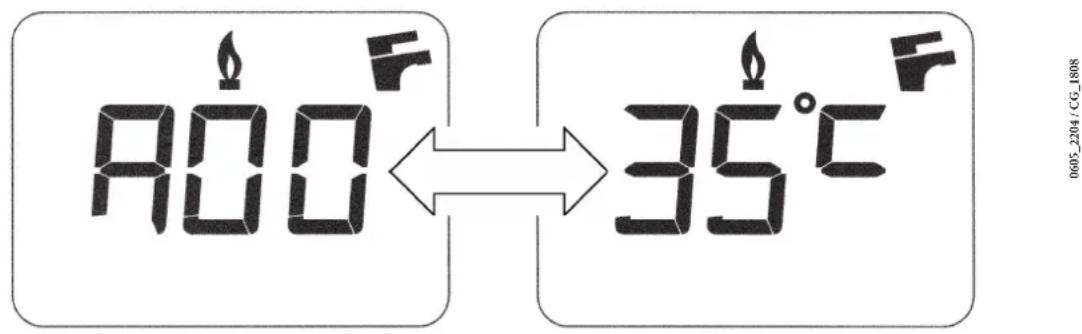

9. Вывод параметров электронной платы на дисплей котла.... 249
10. Установка параметров.... 250
11. Устройства регулирования и предохранительные устройства.... 250

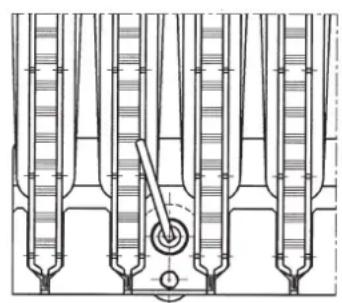

12. Расположение электрода зажигания и электрода-датчика пламени.... 252
13. Контроль отходящих газов.... 252

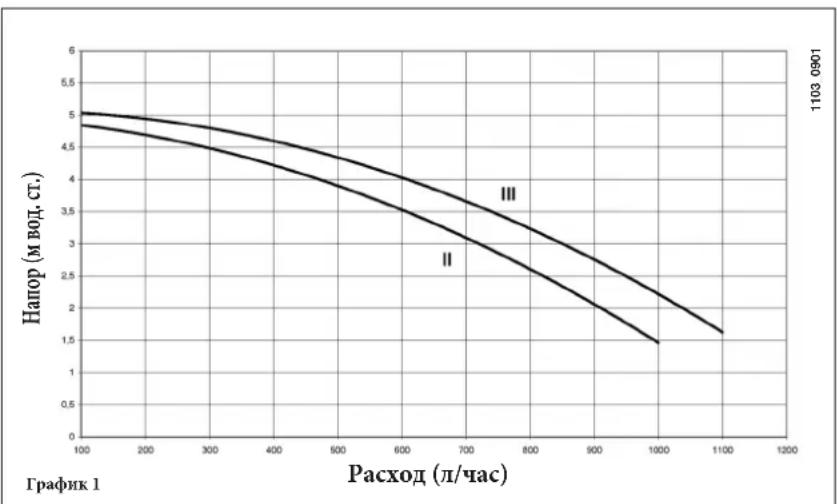

14. Характеристики расход/напор.... 252

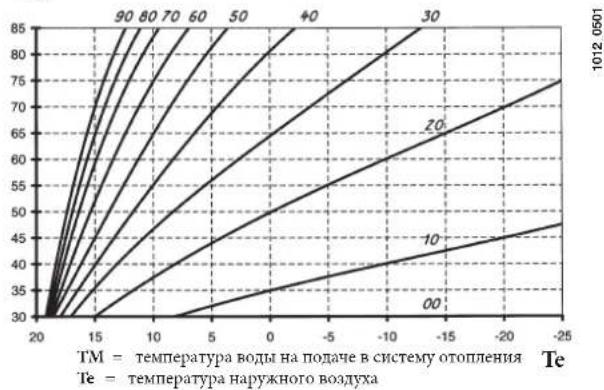

15. Присоединение датчика уличной температуры.... 253
16. Расширительный бак ГВС (принадлежность по заказу) 253
17. Ежегодное техническое обслуживание.... 254
18. Опустошение контура котла и бойлера 254
19. Очистка фильтров.... 255
20. Очистка от известкового налета в системе ГВС.... 255

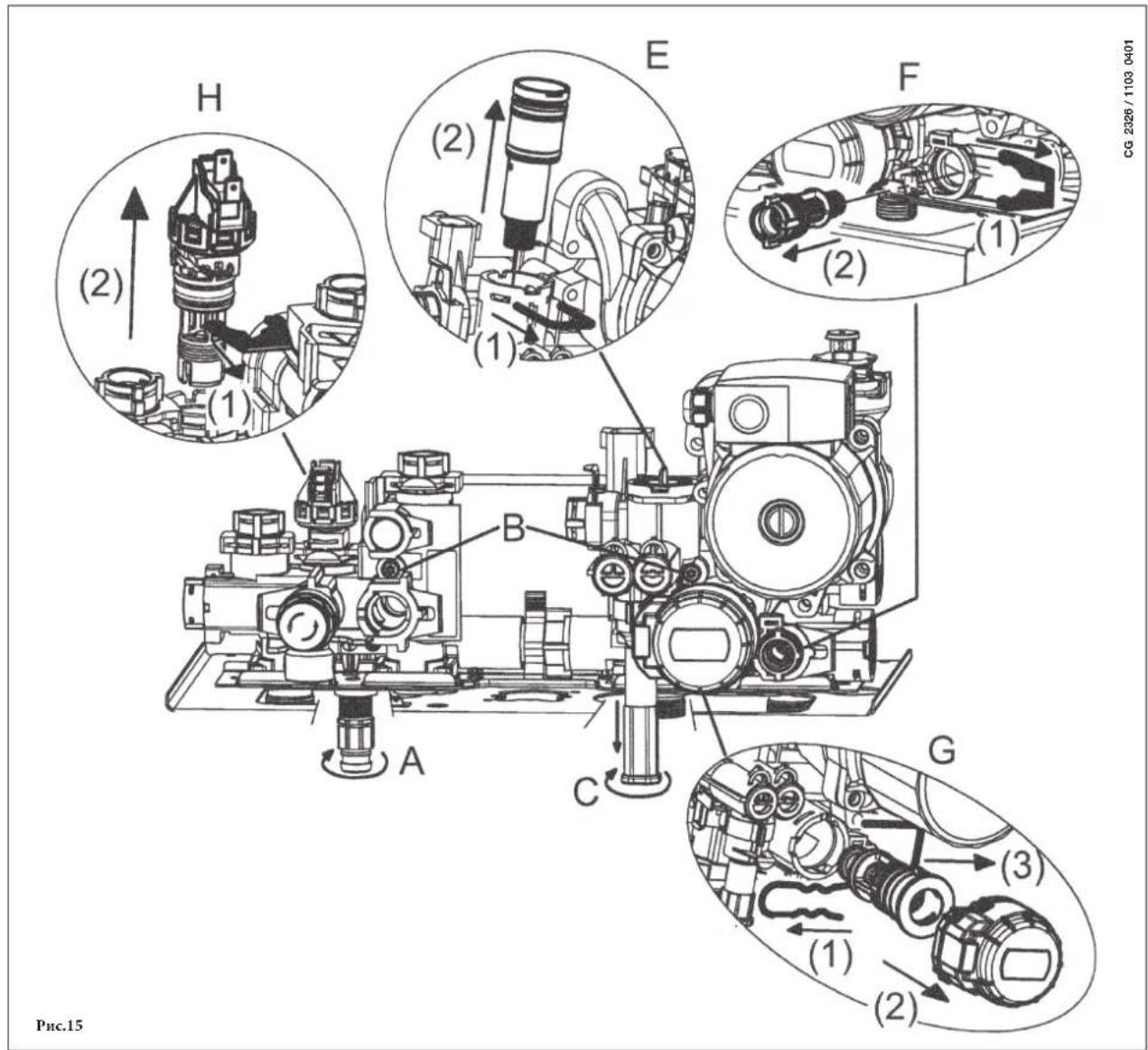

21. Демонтаж вторичного теплообменника.... 255

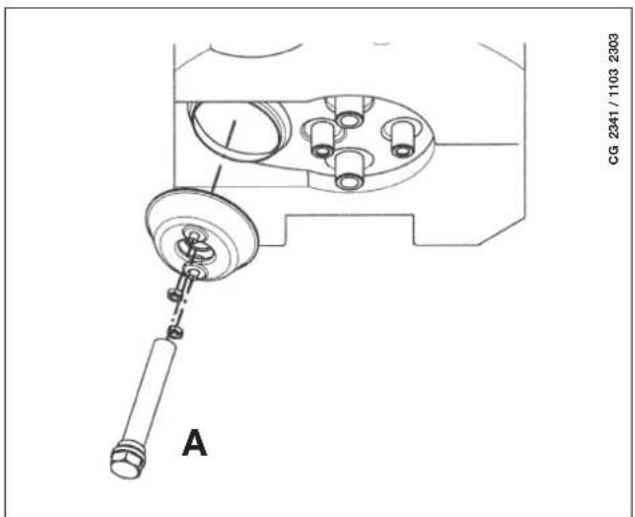

22. Демонтаж анода бойлера 256
23. Функциональные схемы.... 257

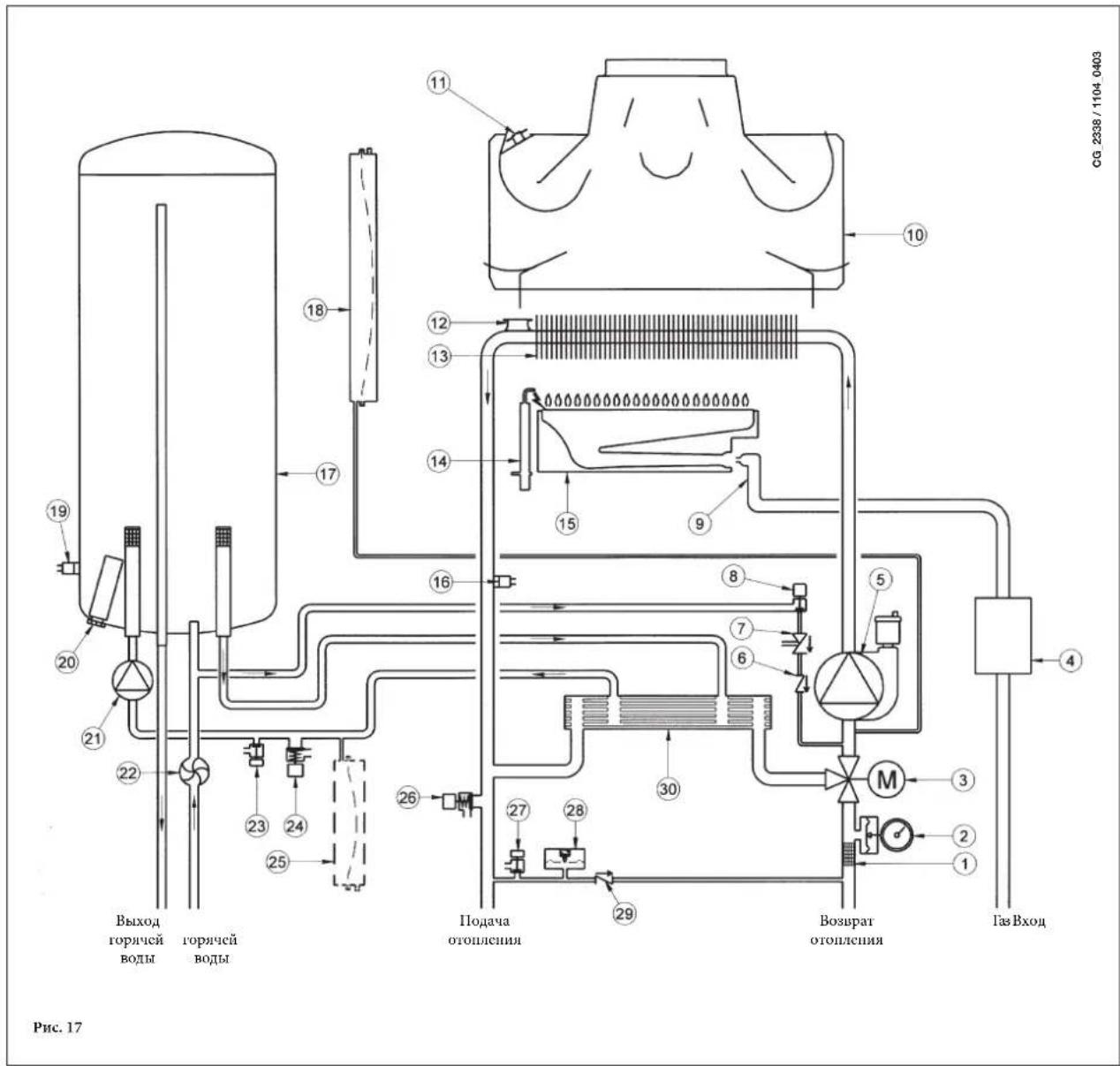

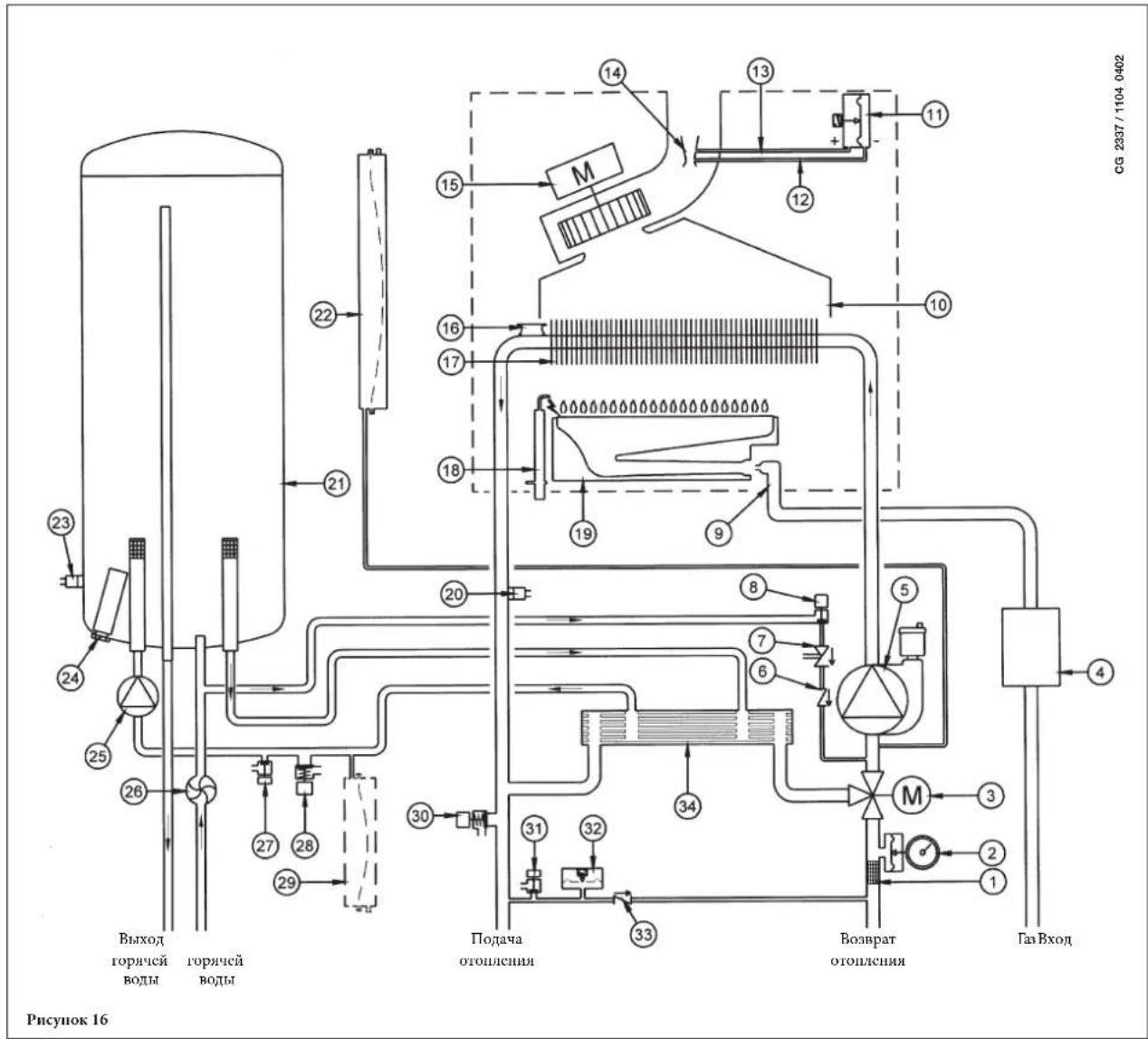

24. Функциональная схема контуров.... 259
25. Технические данные 261

1. ПОДГОТОВКА К УСТАНОВКЕ

Котел предназначен для нагрева воды не выше температуры кипения при атмосферном давлении. Он подключается к системе отопления и к системе приготовления горячей воды в соответствии с его характеристиками и мощностью. Котел должен устанавливаться квалифицированным специалистом.

До установки котла необходимо:

a) Проверить, что котел настроен на работу с данным типом газа. Данная информация приведена на упаковке и на заводской табличке (шильдике) котла.
6) Убедиться, что в дымоходе имеется достаточная тяга, отсутствуют сужения, и нет поступления посторонних продуктов сгорания, за исключением тех случаев, когда дымоход специально спроектирован для обслуживания нескольких устройств.
в) При присоединении дымоотводящего патрубка к уже имеющемуся дымоходу проверить, что дымоход полностью очищен, т.к. при работе котла частицы сажи могут оторваться от стенок дымохода и закрыть выход продуктов сгорания, создав тем самым опасную ситуацию.
г) Кроме того, чтобы сохранить действие гарантии на оборудование и для поддержания его правильного функционирования, необходимо применять следующие меры предосторожности:

1. Контур ГВС:

1.1. Если жесткость воды выше значения 20° F (где 1° F = 10 мг CaCO3 на 1 литр воды), то следует установить полифосфатный дозатор или подобную систему для умягчения воды, которая соответствует действующим нормативам.

1.2. Тщательно промыть оборудование после его установки и перед началом эксплуатации.

1.3. Материалы, использованные в контуре горячего водоснабжения, соответствуют Директиве 98/83 Европейского Союза.

2. Контур отопления

2.1. Новая отопительная установка

Перед установкой котла контур отопления должен быть предварительно очищен, чтобы убрать возможные отложения или загрязнения (кусочки резьбы, флюсы, и т.п.), используя для этого вещества, имеющиеся в свободной продаже. Вещества, использующиеся для очистки контура отопления, не должны содержать концентрированную кислоту или щелочь, которые могут разъедать металл и повреждать части оборудования из пластика и резины (например, SENTINEL X300 или X400 и FERNOX Regenerator для отопительного оборудования). При использовании очищающих веществ необходимо строго следовать указаниям инструкций по их применению.

2.2. Старая отопительная установка:

Перед установкой котла слить и промыть контур отопления для удаления грязи и отложений, используя вещества, имеющиеся в свободной продаже (см. пункт 2.1)

Для защиты металлических, пластиковых и резиновых частей оборудования необходимо использовать нейтральные (не щелочные и не кислотные) вещества-ингибиторы, такие как SENTINEL X100 и FERNOX Protector для отопительных установок. При использовании данных веществ необходимо строго следовать указаниям инструкций по их применению.

Напоминаем Вам, что наличие отложений в тепловом оборудовании приводит к проблемам в работе котла (перегрев, шумность горелки и т.п.)

При несоблюдении данных рекомендаций оборудование снимается с гарантийного обслуживания

Первый пуск котла должен производиться квалифицированным специалистом. Необходимо убедиться в следующем:

a) Параметры котла по электропитанию, воде и газу соответствуют имеющимся системам электро-, водо-, и газоснабжения. б)

Установка произведена в соответствии с действующими нормативами.

в) Оборудование правильно подключено к электропитанию и заземлению.

При несоблюдении вышеперечисленных требований гарантия от завода-изготовителя теряет свою силу. Перед первым пуском снимите с котла целлофановую защитную пленку. Чтобы не повредить окрашенные поверхности, во время мытья и чистки поверхностей не используйте жесткие инструменты или абразивные моющие средства.

Устройство не должно использоваться детьми, людьми с ограниченными физическими и умственными способностями, либо без достаточного опыта и знаний, за исключением, когда они пользуются услугами лица, ответственного за их безопасность, делают это под наблюдением или по инструкции, предназначенной для устройства.

3. ПУСК КОТЛА

Гарантийные обязательства, выполняются организацией, осуществившей первый пуск котла. Данная организация должна иметь установленные законом лицензии. Начало гарантийного срока наступает с момента первого пуска. Для осуществления первого пуска и последующего обслуживания котла рекомендуем Вам обращаться в авторизованные сервисные центры De Dietrich. Адреса и телефоны сервисных центров спрашивайте в торгующей организации.

Для правильного зажигания горелки нужно:

• подключить котел к электросети;
- открыть газовый кран;
- нажать кнопку (⏻) чтобы установить режим работы котла Лето (⚡), Зима (⚡ ⚡️) или только отопление (≡≡);
- установить необходимые значения температуры в системах отопления ( ) и ГВС ( ), действуя кнопками +/- .

Когда котел включен, на дисплее горит символ ( ).

В режиме Лето ( ), котел работает только на производство горячей бытовой воды.

Внимание

При первом включении внутри трубы подачи газа могут образоваться воздушные пробки. В таких случаях горелка не будет включаться и произойдет блокировка котла. При возникновении данной проблемы повторите процедуру включения котла до поступления газа в горелку, нажимая не менее 2 сек кнопку Сброс (R

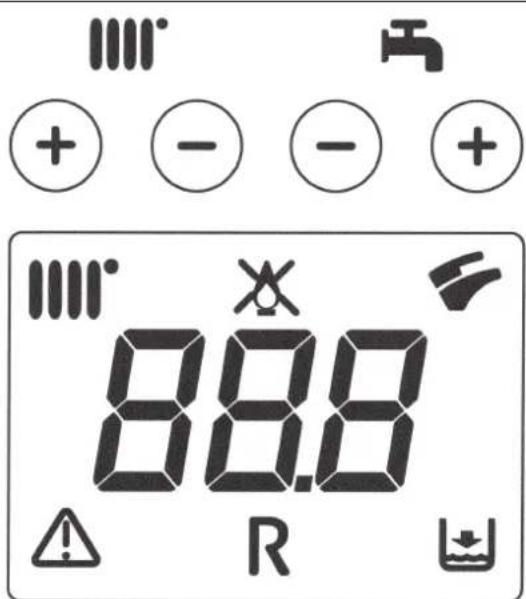

111° + - - + 111° 88.8 ⚠️ R

СИМВОЛЫ НА ДИСПЛЕЕ:

Работа в контуре отопления

Наличие шламени (горелка работаст)

Пламя отсутствует (горелка не работает)

Работа в контуре ГВС

Общая неисправность

Сброс

Низкое давление в системе (нехватка воды)

Цифровая сигнализация (Температура, код неисправности, и т.п.)

КНОПКИ:

Кнопка выбора режима работы (Включение/Выключение/Лето/Зима)

Регулирования температуры в помещении (°C)

Регулирования температуры горячей бытовой воды (°C)

Сброс (перезапуск котла)

Информация

Рис.1

4. РЕГУЛИРОВАНИЕ КОМНАТНОЙ ТЕМПЕРАТУРЫ И ТЕМПЕРАТУРЫ ГОРЯЧЕЙ САНИТАРНОЙ ВОДЫ

Оборудование должно быть оснащено комнатным термостатом для контроля температуры в помещении.

Регулирование температуры в помещении (и) температуры горячей бытовой воды ( ) осуществляется с помощью кнопок +/- (см. рис 1).

Наличие пламени на горелке показано на дисплее панели управления символом (♀), как описано в главе 3.1.

СИСТЕМА ОТОПЛЕНИЯ

Во время работы котла на систему отопления на дисплее (рис.1) появляется мигающий символ (м) температура (°C) на подаче в систему отопления.

СИСТЕМА ГВС

Во время работы котла на систему ГВС на дисплее (рис.1) появляется мигающий символ (гг температура (°C) горячей бытовой воды).

5. ОПИСАНИЕ КНОПКИ Фето - Зима - Только Отопление - Выключено)

Нажимая данную кнопку, можно установить следующие режимы работы котла:

• ЛЕТО
• ЗИМА
• ТОЛЬКО ОТОПЛЕНИЕ
• ВЫКЛЮЧЕНО

При работе котла в режиме ЛЕТО на дисплее появляется символ (✗). Котел работает только на приготовление горячей воды (функция «защита от замерзания» остается активна).

При работе котла в режиме ЗИМА на дисплее появляются символы (||||) (✗). Котел работает как на отопление, так и на приготовление горячей воды (функция «защита от замерзания» активна).

При работе котла в режиме ТОЛЬКО ОТОПЛЕНИЕ на дисплее появляется символ ( ). Котел работает только на систему отопления (функция «защита от замерзания» активна).

В режиме ВЫКЛЮЧЕНО на дисплее отсутствуют оба символа ( ) ( ). Котел не работает, остается активна только функция «защита от замерзания».

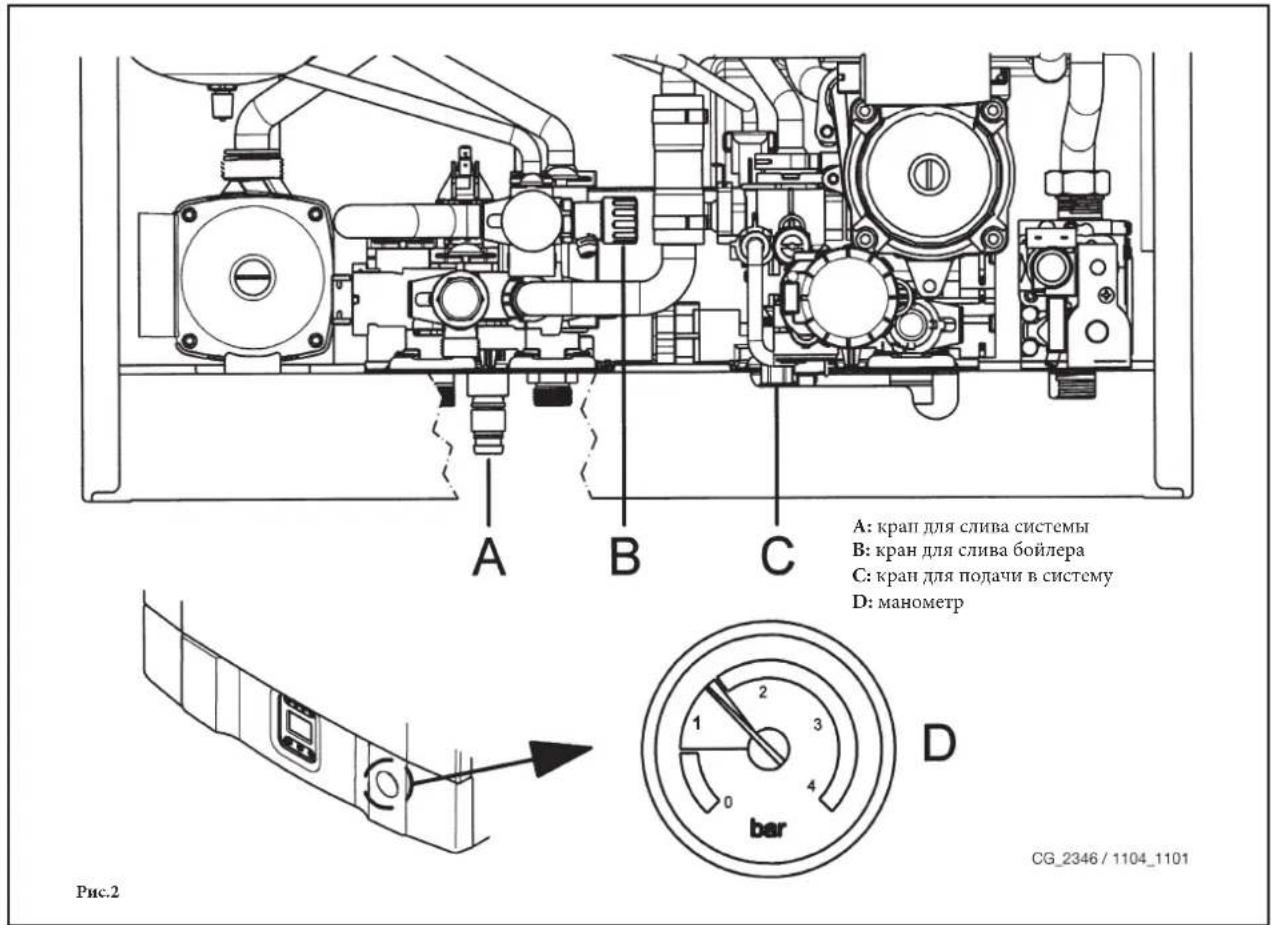

6. ЗАПОЛНЕНИЕ СИСТЕМЫ

ВНИМАНИЕ

Отключите электропитание котла с помощью двухполюсного вылючателя.

ВАЖНО: Регулярно проверяйте по манометру, чтобы давление находилось в пределах от 0,7 до 1,5 бар при холодной системе отопления. При превышении давления откройте сливной клапан. Если давление ниже нормы, откройте кран заполнения (рис.2).

Советуем открывать кран очень медленно для облегчения стравливания воздуха.

A: краш для слива системы B: краш для слива бойлера C: краш для подачи в систему D: манометр Рис.2 CG_2346 / 1104_1101

Котел оборудован дифференциальным гидравлическим прессостатом, который отключает котел в случае блокировки насоса или при недостатке воды.

Примечание: Если давление надает часто, пусть ваш котел проверит квалифицированный специалист.

7. ВЫКЛЮЧЕНИЕ КОТЛА

Для выключения котла необходимо отключить электропитание прибора. Когда переключатель режимов находится в положении «ВЫКЛЮЧЕНО» (см. параграф 5), то котел не работает (на дисплее появляется надпись OFF), но электрический контур котла остается под напряжением и остается активной функция «защита от замерзания» (параграф 9).

8. ПЕРЕВОД КОТЛА НА ДРУГОЙ ТИП ГАЗА

Котел может работать как на природном, так и на сжиженном газе. Перевод котла на другой тип газа выполняет только квалифицированный специалист.

9. ВЫКЛЮЧЕНИЕ НА ДЛИТЕЛЬНЫЙ ПЕРИОД. ЗАЩИТА ОТ ЗАМЕРЗАНИЯ

Рекомендуется избегать частых сливов воды из системы отопления, т.к. частая замена воды приводит к ненужным и вредным отложениям накипи внутри котла и теплообменников. Если котел не используется в зимний период и существует опасность замерзания, Вы можете использовать в системе отопления незамерзающие жидкости – антифризы. В инструкциях производителя антифриза должно быть указано, что данный антифриз предназначен именно для систем отопления. При использовании антифриза необходимо строго соблюдать рекомендации производителя. Для двухконтурных котлов рекомендуется использовать антифризы на базе пропиленгликоля. Рекомендуемая концентрация антифриза должна соответствовать температуре замерзания от -15 °C до -20 °C. В котле работает функция «защита от замерзания», которая при температуре воды на подаче системы отопления менее 5 °C включает горелку; горелка работает до достижения температуры 30 °C на подаче. Данная функция работает, если:

• котел подключен к электропитанию;
• в сети есть газ;
• давление в системе отопления соответствует установленным параметрам;
• котел не блокирован.

10. СИСТЕМА БЕЗОПАСНОСТИ: ИНДИКАТОРЫ И СРАБАТЫВАНИЕ

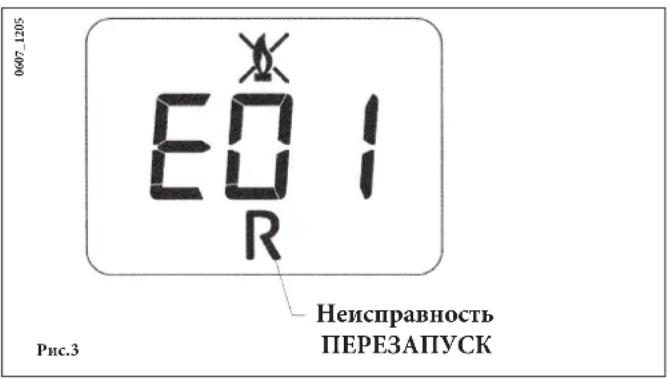

В случае неисправности на дисплее появится ее код (например. E 01):

0607-1205 E01 R Неисправность ПЕРЕЗАПУСК Рис.3

Для перезапуска котла ус тановите переключатель режимов (Рис.2) на 2 сек в положение «R». При повторных срабатываниях данного ус тройс тва о братитесь в обслуживающую организацию.

ВНИМАНИЕ: Возможно осуществить только 5 попыток перезапуска котла, затем котел блокируется. Для осуществления новой попытки перезапуска котла необходимо выключить котел на несколько секунд.

КОД НЕИСПРАВНОСТИ	Описание неисправности МЕРЫ ПО УСТРАНЕНИЮ
E01	Отсутствие зажитапия	Нажимать не мене е 2 сек кнопк у “R”. В сл у чае повторного срабатывания дадного устройства, обратитесь в обслуживающую организацию.
E02	Сработал предохранительный термостат перегрева	Нажимать не мене е 2 сек кнопк у “R”. В сл у чае повторного срабатывания данного устройства, обратитесь в обслуживающую организацию.
E03	Сработал предохранительный термостат (датчик тяги)/ прессостат – датчик тяги	Обратиться в обслуживающую организацию
E04	Ошибка по частому срыву пламени	Нажимать не мене е 2 сек кнопк у “R”. В сл у чае повторного срабатывания дадного устройства, обратитесь в обслуживающую организацию.
E05	Неисправен датчик температуры контура отопления	Обратиться в обслуживающую организацию.
E06	Неисправен датчик температуры системы ГВС Обратиться в обслуживающую организацию.
E10	Нет сигнала от гидравлического прессостата	Проверьте, чтобы давление в системе соответствовало необходимым значениям (см. главу 6). Если неисправность остается, обратитесь в обслуживающую организацию.
E25/E26	Отсутствие циркуляции воды (блокировка насоса) Обратиться в обслуживающую организацию.
E35	Ошибка пламени (паразитное пламя)	Нажимать не мене е 2 сек кнопк у “R”. В сл у чае повторного срабатывания дадного устройства, обратитесь в обслуживающую организацию.
E96	Понижение напряжения в сети электропитания	Автоматический ПЕРЕЗАПУСК. В случае повторного срабатывания дадного устройства, обратитесь в обслуживающую организацию.

ВАЖНО: В случае неисправности базовая подсветка дисплея синхронно мигает с высвечивающимся кодом неисправности.

11. УКАЗАНИЯ ПО УХОДУ

Для поддержания эффективной и безопасной работы Вашего котла в конце каждого сезона его должен проверить квалифицированный специалист. Качественное обслуживание обеспечивает долгий срок службы и экономичную работу системы. Внешнее покрытие котла нельзя чистить абразивными, едкими или легковоспламеняющимися моющими средствами (такими как бензин, спирт и т.п.). Перед чисткой всегда отключайте оборудование от сети (см. параграф 6 "Выключение котла").

12. ОБЩИЕ СВЕДЕНИЯ

Нижеследующие указания и замечания составлены для того, чтобы помочь квалифицированному специалисту проводить без ошибок установку и техническое обслуживание. Указания относительно розжига котла и его работы приведены в разделе "Руководство для пользователя".

Установка, техническое обслуживание и проверка работы домашних газовых устройств должны производиться только квалифицированным персоналом и в соответствии с действующими нормами.

Обратите внимание:

• этот котел можно подключать к любому типу радиаторов и теплообменников, используя однотрубную, двухтрубную или лучевую систему. Вы можете располагать секции в системе отопления обычным образом, учитывая при этом данные из раздела "Характеристики расход/напор".
• части упаковки (пластиковые мешки, пенопласт и пр.) держите вне досягаемости детей, поскольку они являются источником потенциальной опасности
  • первый пуск котла должен проводить квалифицированный специалист.

Гарантийные обязательства, выполняются организацией, осуществившей первый пуск котла. Данная организация должна иметь установленные законом лицензии. Начало гарантийного срока наступает с момента первого пуска. Для осуществления первого пуска и последующего обслуживания котла рекомендуем Вам обращаться в авторизованные сервисные центры De Dietrich. Адреса и телефоны сервисных центров спрашивайте в торгующей организации.

ДОПОЛНИТЕЛЬНЫЙ НАСОС

В случае использования в системе отопления дополнительного насоса, установить его на обратной линии котла. Такое расположение насоса способствует правильной работе гидравлического прессостата.

ВАЖНО

В случае подключения двухконтурного котла к установке с солнечными панелями, максимальная температура бытовой воды на входе в котел не должна превышать 60 °C.

13. ПРОВЕРКИ ПЕРЕД УСТАНОВКОЙ КОТЛА

Котел предназначен для нагрева воды не выше температуры кипения при атмосферном давлении. Он подключается к системе отопления и к системе приготовления горячей воды в соответствии с его характеристиками и мощностью.

До установки котла необходимо:

a) Проверить, что котел настроен на работу с данным типом газа. Данная информация приведена на упаковке и на заводской табличке (шильдике) котла.
6) Убедиться, что в дымоходе имеется достаточная тяга, отсутствуют сужения, и нет поступления посторонних продуктов сгорания, за исключением тех случаев, когда дымоход специально спроектирован для обслуживания нескольких устройств.
в) При присоединении дымоотводящего патрубка к уже имеющемуся дымоходу проверить, что дымоход полностью очищен, т.к. при работе котла частицы сажи могут оторваться от стенок дымохода и закрыть выход продуктов сгорания, создав тем самым опасную ситуацию.

Кроме того, чтобы сохранить действие гарантии на аппарат и для поддержания его правильного функционирования, необходимо применять следующие меры предосторожности:

1. Система ГВС:

1.1. Если жесткость воды выше значения 20° F (где 1° F = 10 мг CaCO3 на 1 литр воды) следует установить полифосфатный дозатор или подобную систему для умягчения воды, которая соответствует действующим нормативам.

1.2. Система ГВС должна быть тщательно промыта после установки аппарата и перед его использованием.

1.3. Материалы, использованные в контуре горячего водоснабжения, соответствуют Директиве 98/83 Европейского Союза.

2. Система отопления

2.1. Новая отопительная установка:

Перед установкой котла контур отопления должен быть предварительно очищен, чтобы убрать возможные отложения или загрязнения (кусочки резьбы, флюсы, и т.п.), используя для этого вещества, имеющиеся в свободной продаже. Вещества, использующиеся для очистки контура отопления, не должны содержать концентрированную кислоту или щелочь, которые могут разъедать металл и повреждать части оборудования из пластика и резины (например, SENTINEL X300 или X400 и FERNOX Regenerator для отопительного оборудования). При использовании очищающих веществ необходимо строго следовать указаниям инструкций по их применению.

2.2. Старая отопительная установка:

Перед установкой котла слить и промыть контур отопления для удаления грязи и отложений, используя вещества, имеющиеся в свободной продаже (см. пункт 2.1)

Для защиты металлических, пластиковых и резиновых частей оборудования необходимо использовать нейтральные (не щелочные и не кислотные) вещества-ингибиторы, такие как SENTINEL X100 и FERNOX Protector для отопительных установок. При использовании данных веществ необходимо строго следовать указаниям инструкций по их применению.

Напоминаем Вам, что наличие отложений в тепловом оборудовании приводит к проблемам в работе котла (перегрев, шумность горелки и т.п.).

При не соблюдении данных рекомендаций аппарат снимается с гарантийного обслуживания.

14. МОНТАЖ КОТЛА

После определения точного места положения котла следует проверить, что место монтажа позволяет проводить легкое техобслуживание (необходимо минимальное свободное пространство 450 мм в верхней части котла, для замены расширительного бака).

Подведите трубы к входным отверстиям воды и газа, размеченным в нижней части шаблона. Мы советуем установить на вход в центральную систему отопления и возврат из нее два запорных крана G 3/4 (подача и возврат), поставляемые по заказу; эти краны позволят производить сложные операции техобслуживания без слива воды из всей системы отопления. В случае уже существующей системы или замены настоятельно рекомендуется установить, помимо указанного выше, отстойную емкость ("грязевик") на трубе возврата из системы и внизу, чтобы туда собирались отложения, которые могли остаться в системе после очистки после промывки и которые со временем могут попасть внутрь. После прикрепления котла к стене необходимо соединить каналы спуска и всасывания, поставляемые в качестве принадлежностей, как описано в следующих главах.

При установке котла с открытой камерой сгорания моделей 24 ВІС, соедините его с дымоходом при помощи металлической трубы, устойчивой с течением времени к механической нагрузке, нагреву и воздействию продуктов сгорания и конденсата.

ВАЖНО

После заполнения котла необходимо удалить воздух из всех частей внутреннего контура и установки, действуя как описано ниже:

• закрыть газовый отсечной кран;
• подать электропитание к котлу;
• открыть клапан воздухоотводчика на корпусе насоса;
• настроить котел на режим работы "ЗИМА" при помощи кнопки (1);
• выполнить запрос на тепло с термостата комнатной температуры;
• чередовать запрос тепла при отоплении с запросом подачи горячей воды, открывая кран горячей воды;
• спустя несколько попыток котел блокируется (на дисплее появляется ошибка E01);
• для сброса следует нажать минимум в течении 2 секунд на кнопку "R";
• повторить процедуру минимум два раза;
• вновь закрыть клапан воздухоотводчика.

После удаления воздуха из контура котла можно приступить к первому включению.

ПРИМЕЧАНИЕ ПО РАСШИРИТЕЛЬНОМУ БАКУ

На котле серийно устанавливается расширительный бак объемом 7,5 литров с предварительным давлением 1 бар. Объем всей максимальной воды установки определяется в соответствии с гидростатическим давлением и для средней температуры воды 80°C (подача: 95°C, обратка: 75°C).

Гидростатическое давление (м)	5 6 7 8	9 10
Макс. объем установки (l)	138 131	119 107 97 87

600 950 466

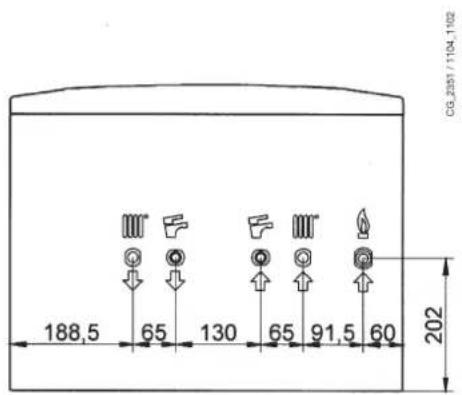

CG.2351 / 7184 1102 188,5 65 130 65 91,5 60 202

202 266 51

Рис.4

ВНИМАНИЕ

с осторожностью затягивать гидравлические присоединения, подсоединяемые к патрубкам котла (максимальный момент затяжки 30 Н·м).

III	G”3/4 ПОДАЧА ОТОПЛЕНИЯ G”1/2 ВЫХОД ГОРЯЧЕЙ ВОДЫ
III	G”3/4 ВОЗВРАТ ОТОПЛЕНИЯ G”1/2 ВХОД ХОЛОДНОЙ ВОДЫ
4	G”3/4 ВХОД ГАЗА В КОТЕЛ

15. ГАБАРИТНЫЕ РАЗМЕРЫ КОТЛА

24 BIC FF 24 BIC

CG_1848 / 1104_0702 120 175 950 600 150 466 Рис.5

125 144 950 600 222 466 CG 1848 / 1104 0703

16. УСТАНОВКА ДЫМОХОДА И ВОЗДУХОВОДА

Модель 24 BIC FF

Котел легко устанавливается, благодаря принадлежностям в комплекте, описанным далее. Котел первонача льно предназначен для соединения с вертикальным или горизонтальным каналом дымохода- воздухов да ко аксиального типа . Возможно так же использование раздельных труб при помощи разделительного комплекта.

Для монтажа используйте крепления, поставляемые только производителем оборудования!

ПРЕДУПРЕЖДЕНИЕ: Для гаранти и на и боль ш ей безопасности при работе котла необходимо, чтобы дымоотводящие трубы были надежно прикреплены к стене при помощи крепежных скоб.

... КОАКСИАЛЬНЫЙ ДЫМОХОД И ВОЗДУХОВОД (КОНЦЕНТРИЧЕСКИЙ)

Этот тип трубопровода позволяет отводить сторевшие газы наружу и забирать воздух для горения снаружи здания, а также присоединяться к общему дымоходу типа LAS. 90° коаксиальный изгиб позволяет присоединять котел к дымоходу- воздуховоду в любом направлении, поскольку он может поворачиваться на 360°. Кроме того, он может использоваться в качестве дополнительного в сочетании с коаксиальной трубой или с 45° изгибом.

C32 C12 C42 C52 C62 PBC. 6

0805_2901 / CG_2073 Крепежное соединение Рис. 7 A

Если выход дымохода расположен снаружи, воздуховод должен выступать из стены не менее чем на 18 мм с тем, чтобы на него герметично установить алюминиевую погодную насадку во избежание попадания воды.

Необходимо обеспечить горизонтальный наклон этих труб в наружную сторону не менее 1 см на каждый метр длины.

• 90° изгиб сокращает возможную полную длину трубы на 1 метр.
- 45^ изгиб сокращает возможную полную длину трубы на 0,5 метра.
Первый изгиб в 90° не учитывается при подсчете максимально допустимой длины.

Диаметр коаксиальный дымоход и воздуховод (mm)	Длина (m)	Использование МЕМБРАНЫна ВСАСЫВАНИИ А (mm)
60/100	0 ÷ 1,5 76
	1,5 ÷ 4 NO
80/125	0 ÷ 5 80
	5 ÷ 10 NO

16.1 ВАРИАНТЫ ГОРИЗОНТАЛЬНОЙ УСТАНОВКИ НАКОНЕЧНИКА ДЫМОХОДА

16.2 ПРИМЕРЫ УСТАНОВКИ С ДЫМОХОДАМИ ТИПА С42

L max = 4 m (∅ 60/100 mm) 10 m (∅ 80/125 mm)

16.3 ВАРИАНТЫ ВЕРТИКАЛЬНОЙ УСТАНОВКИ НАКОНЕЧНИКА ДЫМОХОДА

Такая установка может быть выполнена как на плоской, так и на наклонной крыше путем закрепления наконечника с соответствующей погодной насадкой и рукавом (дополнительные аксессуары поставляется по требованию).

0503_0908/CG1641050

Подробные инструкции об установке аксессуаров см. в прилагаемых к ним технических сведениях.

... СИСТЕМА ПРИТОКА ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ ПО ДВУМ ОТДЕЛЬНЫМ ТРУБАМ

Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход. Приток воздуха для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход.

Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода. Переходник для воздуховода закрепите винтами с уплотнителями, вынутыми ранее из дымового коллака.

Модель котла	(L1+L2)	Положениерегулятора	Содержание CO_2 ,%
			G20 G31
24 BIC FF	0 ÷ 20 1		6,1 8,7
	20 ÷ 30 2

Примечание: первое колено в 90° не учитывать при подсчете максимально допустимой длины.

Колено 90° позволяет присоединять котел к дымоходу в любом направлении, поскольку оно может поворачиваться на 360°. Кроме того, колено 90° может использоваться в качестве дополнительного в сочетании с дополнительной трубой или с коленом 45°.

• Колено 90° сокращает максимально возможную длину труб на 0,5 м.
• Колено 45° сокращает максимально возможную длину труб на 0,25 м.

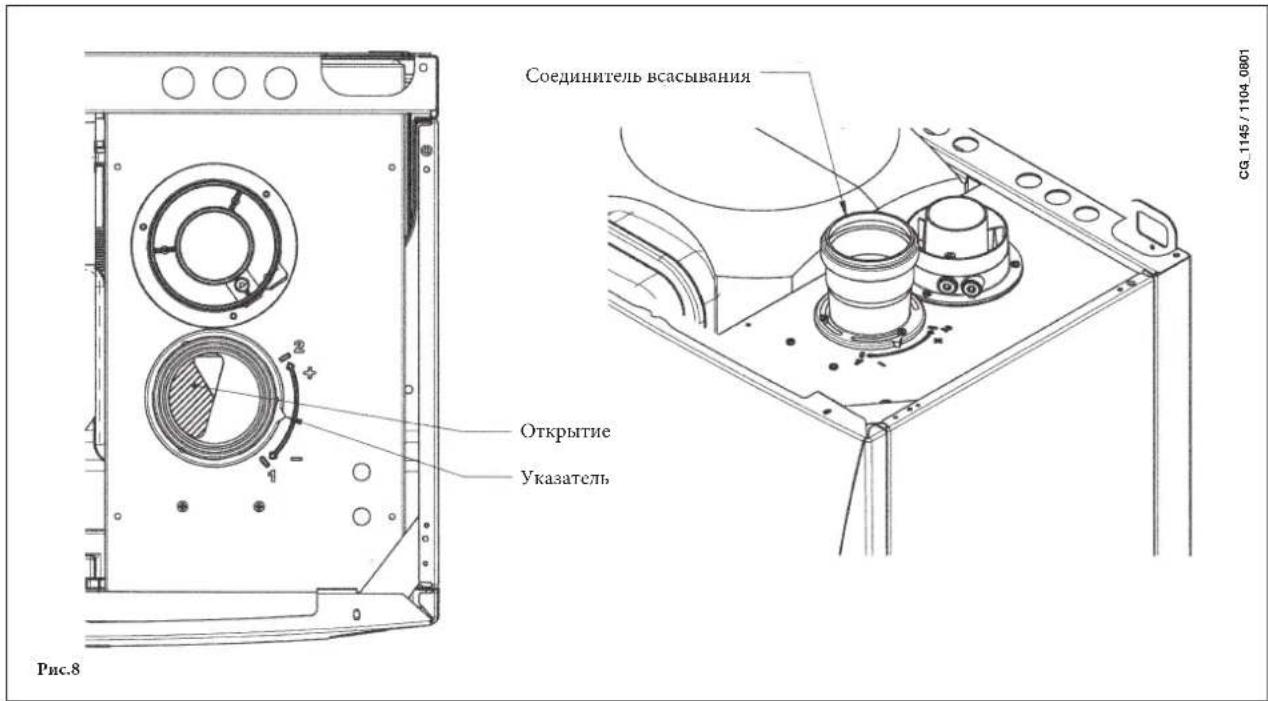

Регулировка проема в трубе забора воздуха

Данная настройка нужна для оптимизации производительности котла и параметров сгорания.

Муфту забора воздуха можно установить слева или справа от дымохода; ее можно поворачивать для регулировки потока воздуха в зависимости от с уммарной длины воздуховода и дымохода.

Для уменьшения потока воздухаповерните муфту против часовой стрелки, для увеличения потока воздуха поворачивайте ее в обратную сторону.

Для оптима льной нас т р ойки можно использ ов ать а на лиз атор пр од у ктов сгорания, измеряющий содержание CO_2 в продуктах сгорания при максимальной мощности. Если содержание CO_2 низкое, подачу воздуха постепенно регулируют, добиваясь содержания CO_2 , приведенного в таблице.

Для правильного подключения и использования анализатор а воспользуйтесь прилагаемым к нем у руководством.

Соединитель всасывания Открытие Указатель Рис.8 CG_1145 / 1104_0801

16.4 ГАБАРИТНЫЕ РАЗМЕРЫ СИСТЕМЫ ПРИТОКА ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ ПО ДВУМ ОТДЕЛЬНЫМ ТРУБАМ

271 120 151 466

329 97 97 77 600

CG_2344 / 1103_3002

16.5 ПРИМЕРЫ УСТАНОВКИ С ОТДЕЛЬНЫМИ ГОРИЗОНТАЛЬНЫМИ НАКОНЕЧНИКАМИ

ОБРАТИТЕ ВНИМАНИЕ! Необходимо обеспечить горизонтальный наклон труб в наружную сторону не менее 1см на каждый метр длины. При установке комплекта для сбора конденсата дренажная труба должна быть наклонена в сторону котла.

CG_1643_FR / 1010_0101

L₁ L₂

L max = 10 m

L₁ L₂

Важно: При расположении труб типа С52 наконечники для притока воздуха и выхода продуктов сгорания никогда не должны находиться на противоположных сторонах здания. Общая длина труб притока воздуха не должна превышать 10 метров

При длине дымохода более 6 м комплект для сбора конденсата (поставляется дополнительно) должен монтироваться в непосредственной близости от котла.

Обратите внимание! При установке дымохода убедитесь, что труба хорошо изолирована (напр., стекловолокном) в месте прохода трубы сквозь стену здания.

Подробные инструкции об установке труб смотри в руководствах, прилагаемых к комплектам.

17. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОПИТАНИЮ

Электробезопасность Электробезопасность котла гарантируе тся только при правильном заземлении в соответ тс твии с действующими нормативами.

С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230В с заземлением.

Убедитесь в соблюдении правильной полярности.

Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3мм.

При замене сетевого кабеля рекомендуется использовать кабель сечением 3x0.75 мм² и максимальным диаметром 8мм.

...доступ к клеммной колодке электропитания

• двухполюсным выключателем отключите подачу питания к котлу;
• отвинтите два винта, крепящих панель управления к котлу;
  • поверните панель управления;
  • для доступа к контактам снимите крышку (рис. 9).

В клеммную колодку встроены плавкие предохранители на 2А (для их проверки или замены выньте черный держатель предохранителя).

Внимание: убедитесь в соблюдении правильной полярности L(фаза) - N(нейтраль).

Обозначение клемм

(L) = фаза, коричневый провод
(N) = нейтраль, голубой провод
± земля, желто-зеленый
(1) (2) = клеммы подключения комнатного термостата

TERMINAL BLOCKS CG 1653 / 1103 2202 L.N. 2 1 ⊕ N L Pnc.9

18. ПОДСОЕДИНЕНИЕ КОМНАТНОГО ТЕРМОСТАТА

• открыть доступ к клеммам подключения электропитания (рис.9), в соответствии с инструкциями, изложенными в предыдущем параграфе;
  • снять перемычку с клемм 1 и 2 клеммной колодки;
• протянуть кабель из двух проводов через кабельный зажим котла и присоединить кабель, идущий от термостата, к клеммам (1) и (2);
  • включить электропитание котла

Котел может быть переоборудован для работы на метане (G. 20) или сжиженном газе (G. 31) специалистами авторизованного сервисного центра.

С этой целью необходимо последовательно выполнить следующие операции:

A) замена форсунок главной горелки и газовой мембраны (там, где это предусмотрено);
В) новая калибровка минимального и максимального значений регулятора давления.

A) Замена форсунок

• осторожно выньте главную горелку из гнезда;
• замените форсунки главной горелки, при этом затягивайте их до упора для предотвращения утечек газа. Диаметр форсунок приведен в таблице 2.
• заменить газовую мембрану, находящуюся на газовом клапане (рисунок 10). Диаметр мембраны приведен в таблице 2. Внимание: не требуется изменять параметр F02.

В) Калибровка регулятора давления

подключите положительный вход дифференциального манометра, предпочтительно жидкостного, к точке измерения давления (Pb) газового клапана (Рисунок 10). Подключите, только для моделей с закрытой камерой, отрицательный вход этого же манометра к специальному тройнику "Г", позволяющему соединить между собой компенсационную точку котла, компенсационную точку газового клапана (Pc) и сам манометр. (Равнозначное измерение можно выполнить, соединив манометр с точкой давления (Pb) и без передней панели герметичной камеры);

Измерение давления на горелках, выполненное другими способами, отличающимися от описанных, может оказаться неверным, поскольку не учитывает депрессию, создаваемую вентилятором в герметичной камере.

B1) Регулирование на номинальную мощность:

• открыть газовый кран и подготовить котел к зиме;
• установить котел на максимальную мощность, действуя, как указано в главе 19.1;
• снять крышку с модулятора;
• отрегулировать латунный винт (а) до получения величины давления, указанной в таблице 1;
• проверить, что динамическое давление подачи котла, измеренное в точке давления (Ра) газового клапана (Рисунок 10 правильное (37 мбар для пропана или 20 мбар для природного газа).

В2) Регулирование на пониженную мощность:

• отсоедините кабель питания модулятора и отвинтите винт (в) до получения значения давления, соответствующего уменьшенной мощности (см. таб. 1);
• вновь соедините кабель;
• монтировать крышку модулятора и герметично ее закрыть;

В3) Заключительные проверки

прикрепить дополнительную табличку, поставляемую в комплекте с набором, с указанным типом газа и сделанной калибровкой.

газовый клапан мод. SIGMA 845 СГ_2347 / 1104_0406 Рис. 10 пс мембрана газа Рс Ра a b 0605 1502 Рис. 11

ВНИМАНИЕ

В том случае, если давление подачи метана слишком низкое (ниже 17 мбар), следует снять газовую мембрану, монтированную над газовым клапаном (рис. 10) и задать параметр F02=00 на электронной плате (\$21).

19.1 ФУНКЦИЯ КАЛИБРОВКИ ГАЗОВОГО КЛАПАНА

Для облегчения операций калибровки газового клапана, существует возможность настройки функции калибровки прямо на панели управления котлом. Необходимо выполнить перечисленные далее действия:

a) Нужно одновременно нажать и держать нажатыми в течение как минимум 6 секунд кнопки

b) По истечении приблизительно 6 секунд, символы начинают мигать;

с) С интервалом в 1 секунду на дисплее появляются чередующиеся надписи, "100" и величина температуры подачи.

На этом этапе котел работает при максимальной мощности на нагреве (100%).

d) Нажав на кнопки +/- ⚡️ можно немедленно настроить (100% или 0%) мощность котла;

e) Отрегулировать винт "Рмакси/Рмин" (рисунок 10) до получения величины давления, указанной в Таблице 1.

Для настройки давления на максимальной мощности используйте регулировочный винт "Pmax" (рис. 10), поверните его по часовой стрелке для увеличения давления на горелке и против часовой для уменьшения.

Для настройки давления на минимальной мощности используйте регулировочный винт "Pmin" (рис. 10), поверните его против часовой стрелки для увеличения давления на горелке и по часовой для уменьшения.

f) Нажав на кнопки +/- можно постепенно настраивать требуемый уровень мощности (промежуток = 1%).

0805_2302/1002_1201 + - - + 88.8 ⚠️ R + i R 功

Для того, чтобы выйти из функции, следует нажать на кнопку ⏻

Примечание

Эта функция автоматически отключается по истечении приблизительно 15 минут, после чего электронная плата возвращается к предыдущему состоянию работы, до включения данной функции, или до достижения максимальной заданной температуры.

Таблица форсунок горелки

	24 BIC FF		24 BIC
тип газа	G20	G31	G20	G31
диаметр форсунок (мм)	1,18	0,69	1,18	0,69
Давление горелки (мбар*)УМЕНЬШЕННАЯ МОЩНОСТЬ	1,7	6,9	1,6	6,6
Давление горелки (мбар*)НОМИНАЛЬНАЯ МОЩНОСТЬ	7,8	24,7	7,5	18,1
Диаметр газовой мембраны (мм)	4,2	3,5	4,2	3,5
К-во форсунок	18

Таблица 1

Потребление 15°C -1013 мбар	24 BIC FF - 24 BIC
	G20 G31
Номинальная мощность	2,73 m^3/h	2,00 kg/h
Уменьшенная мощность	1,26 m^3/h	0,92 kg/h
ниж. теплотворная способность	34,02 MJ/m^3	46,34 MJ/kg

Таблица 2
* 1 мбар = 10,197 мм H _2 O

20. ВЫВОД ИНФОРМАЦИИ НА ДИСПЛЕЙ КОТЛА

Для вывода информации о работе котла на дисплей, расположенный на передней панели котла, нажимать не менее 5 сек кнопку «i».

ВНИМАНИЕ: когда активна функция «INFO» на дисплее (рис.12) появляется надпись «А00», которая сменяется значением температуры на подаче котла:

800°F 35°C

Рис.12

- нажимать кнопки (✗) чтобы вывести на дисплей значения следующих параметров:

A00: действующее значение (°C) температуры горячей бытовой воды (система ГВС);

A01: значение (°C) температуры на улице (при подсоединенном датчике уличной температуры);

A02: значение (%) силы тока на модуляторе (100% = 310mA);

A03: значение (%) мощности (MAX R);

A04: заданное значение (°C) температуры на подаче в систему отопления;

A05: действующее значение (°C) температуры воды на подаче в систему отопления;

A06: заданное значение (°C) температуры горячей бытовой воды;

A07: — —;

A08: значение (л/мин x 10) расхода горячей бытовой воды;

A09: последняя ошибка, обнаруженная в работе котла.

- функция "INFO" остается активной в течение 3 мин. Для выхода из данного режима раньше этого времени нажимать не менее 5 сек кнопку «і» или отключить электропитание котла.

21. УСТАНОВКА ПАРАМЕТРОВ

Для установки параметров котла нажимать одновременно кнопку (− 📁) и кнопку (− 🌐) не менее 6 секунд. Когда функция активна, на дисплее появится надпись “ F01”, которая сменяется значением выбранного параметра.

Изменение параметров:

• Для просмотра параметров действовать кнопками +/-
• Для изменения единичного параметра действовать кнопками + / -
• Для запоминания измененного значения параметра нажать кнопку (⚡), на дисплее появится надпись "МЕМ".
• Для выхода из функции без запоминания нажать кнопку (i), на дисплее появится надпись "ESC".

	ОПИСАНИЕ ПАРАМЕТРОВ	Заводские настройки
		24 BIC FF 24 BIC	C
F01	Тип котла10 = герметичная камера - 20 = открытая камера	10 20
F02	Тип используемого газа00 = МЕТАН01 = GPI.02 = МЕТАН (с газовой мембраной )	02
F03	Гидравлическая система	15
F04	Настройка программируемого реле 1 (см. инструкции СЕРВИС)00 = пет функции01 = тревога здания02 = вентилятор аэрации помещения03 = не используется04 = зональный насос управляется при помощи комнатного термостата (230V)05 = не используется	04
F05	Настройка программируемого реле 2 (Насос ГВС)	03
F06	Макс. настройка параметра (°C) отопления00 = 85°C - 01 = 45°C (функция не используется)	00
F07	Конфигурация входа первоочередности горячей воды	00
F08	Макс. мощность при отоплении (0-100%)	100
F09	Макс. мощность горячей воды (0-100%)	100
F10	Мин. мощность при отоплении (0-100%)	00
F11	Время ожидания при отоплении перед новым включением(00-10 минут) - 00=10 секунд	03
F12	Диагностика (см. инструкции СЕРВИС)	--
F13-F14-F15	Заводские настройки (не изменять)	00
F16	Функция Антилегионелла00 = функция неактивна55...67 = функция включена (температура установки °C)	00
F17	Выбор типа прессостата системы отопления00 = реле гидравлического давления01 = дифференциальный гидравлический прессостат	00
F18	Информация производителя	00

22. УСТРОЙСТВА РЕГУЛИРОВАНИЯ И ПРЕДОХРАНИТЕЛЬНЫЕ УСТРОЙСТВА

Котел спроектирован в полном соответствии с европейскими нормами и содержит следующие устройства:

• Датчик тяги (пневмореле) (в моделях 24 BIC FF)

Дапное устройство обеспечивает включение основной горелки при условии исправной работы вытяжного дымохода.

Пневмореле отключает основную горелку при следующих неисправностях:

• загорожен выход дымохода;
• засорена трубка Вентури;
- не работает вентилятор;
- нет контакта между трубкой Вентури и датчиком тяги,

котел остается в режиме ожидания, на дисплей выводится код неисправности E03 (см. таблицу главы 10).

• Термостат – датчик тяги (модели 24 ВIC)
  данное устройство расположено в левой части вытяжного копшака, и перекрывает подачу газа к основной горелке, если засорился дымоход или нет тяги по другой причипе. При этом котел останавливается, на дисплей выводится код пеисправности Е03 (см. таблицу главы 10).
  После устранения причины, вызвавшей блокировку, возможно повторное включение, нажимая не менее 2 сек на кнопку (Р)

Запрещается отключать данное предохранительное устройство!

• Термостат перегрева

благодаря датчику, установленному на выходной трубе первичного теплообменника, в случае перегрева воды первичного контура прекращается подача газа в горелку. При этом котел останавливается. После устранения причины, вызвавшей блокировку, возможно повторное включение, нажимая не менее 2 сек на кнопку (R

Запрещается отключать данное предохранительное устройство!

• Датчик ионизации пламени

Электрод для определения наличия пламени, расположенный с правой части горелки, гарантирует безопасность работы и блокирует котел цри нарушении подачи газа или нещолном горении основной горелки. В данных условиях котел блокируется после 3 пошыток зауска.

Для восстановления нормальной работы котла пажимать не менее 2 сек на кнопку (R

• Гидравлический прессостат.

Данное устройство позволяет включить основную горелку, только если давление в системе выше 0,5 бар.

- Постциркуляция насоса контура отопления

Постциркуляция насоса, контролируемая электронной системой управления котла, продолжается 3 мин, когда котел находится в режиме обогрева и осуществляется при каждом выключении горелки по сигналу компатного термостата.

- Постциркуляция насоса контура ГВС

Постциркуляция насоса, контролируемая электропной системой управления котла, продолжается 30 сек, когда котел находится в режиме приготовления бытовой горячей воды и осуществляется в контуре ГВС при каждом выключении горелки по сигналу датчика.

- Устройство защиты от замерзания (контуры отопления и ГВС)

Электронная система управления котла имеет функцию защиты «от замерзания» в контуре отопления и ГВС, которая при температуре воды на подаче ниже 5°C. включает горелку до достижения на подаче температуры, равной 30°C.

Данная функция работает, если к котлу подключено электричество, кран подачи газа открыт и если давление в системе соответствует предписанному.

- Отсутствие циркуляции воды в первичном контуре (возможная блокировка насоса)

В случае отсутствия или недостаточности циркуляции воды в первичном контуре, работа котла останавливается и дисплее котла выводится код неисправности E25 (см. главу 10)

• Защита от блокировки насоса

Если котел не работает в течение 24 часов подряд на контур отопления, насос включается автоматически на 10 сек. Данная функция работает, если к котлу подключено электричество.

- Запита от блокировки трехходового клапана.

Если котел не работает на контур отопления в течение 24 часов подряд, трехходовый клапан осуществляет одно полное переключение. Данная функция работает, если к котлу подключено электричество.

• Водяной сбросной клапан системы отопления

пастроен на давление 3 бар и установлен в системе отопления

Сбросной клацан должен быть присоединен к дренажной системе через воронку. Категорически воспрещается использовать его для слива воды из системы отопления.

ПРИМЕЧАНИЕ:

В случае поломки датчика температуры NTC системы ГВС производство горячей санитарной воды, тем не менее, продолжается. В этом случае контроль температуры осуществляется посредством датчика на подаче.

23. РАСПОЛОЖЕНИЕ ЭЛЕКТРОДА ЗАЖИГАНИЯ И ЭЛЕКТРОДА-ДАТЧИКА ПЛАМЕНИ

24. КОНТРОЛЬ ОТХОДЯЩИХ ГАЗОВ

При необходимости контроля отходящих газов котлы с принудительной тягой имеют две точки замера, расположенных на коаксиальной входной муфте.

Одна из них находится на вытяжном дымоходе и позволяет контролировать соответствие отходящих газов гигиеническим нормам.

Вторая точка замера находится на трубе забора воздуха и позволяет определить наличие продуктов сгорания в забираемом воздухе при использовании коаксиальной системы труб.

В точках замера определяют:

• температуру продуктов сгорания
- содержание кислорода (O 2 ) или, наоборот, двуокиси углерода (CO 2 )
• содержание окиси углерода (CO)
Температура подаваемого воздуха определяется в точке замера на подаче воздуха в коаксиальной входной муфте.

Примечание: для регулирования максимальной мощности смотри главу 19.

Если необходим контроль отходящих газов в моделях с естественной тягой, то в дымоходе следует проделать отверстие на расстоянии от котла, равном двум внутренним диаметрам трубы.

В точке замера определяют:

• температуру продуктов сгорания

- содержание кислорода (O_2) или, наоборот, двукиси углерода (CO_2)

• содержание окиси углерода (CO)

Замер температуры поступающего воздуха проводится рядом с местом входа воздуха в котел.

Отверстие проделывается установщиком при первоначальной установке агрегата и должно быть затем герметично заделано, чтобы избежать просачивания продуктов сгорания при нормальной работе.

25. ХАРАКТЕРИСТИКИ РАСХОД/НАПОР

Высокопроизводительный насосподходит для установки в любой отопительной однотрубной или двухтрубной системе. Встроенный в него клапан воздухоотводчик позволяет эффек тивно уда лять находящийся в отопительной системе воздух. Нижеприведенные характеристики уже учитывают гидравлическое сопротивление элементов котла.

26. ПРИСОЕДИНЕНИЕ ДАТЧИКА УЛИЧНОЙ ТЕМПЕРАТУРЫ

Из проводов, которые выходят из приборного щитка, два провода КРАСНОГО цвета оснащены изолированными ножевыми контактами. Подсоединить датчик уличной температуры к данным проводам. При подсоединенном датчике уличной температуры с помощью кнопок +/- можно установить заданный коэффициент дисперсии Кт (график 2).

ВАЖНО : В случае установки в небольших жилых помещениях (с хорошей изоляцией и системой с радиаторами) советуем выставить значение климатической кривой "kt" равное "25".

curbe „kt“

TM

27. РАСШИРИТЕЛЬНЫЙ БАК ГВС (ПРИНАДЛЕЖНОСТЬ ПО ЗАКАЗУ)

Комплект расширительного бака ГВС, состоит из:

• 1 расширительный бак из нержавеющей стали;
• 1 опора для расширительного бака;
• 1 ниппель G1/2";
• 1 контргайка;
• 1 соединительная гибкая труба.

A B CG_2354 / 1104_1601

Соединить гибкую трубу (поставляется как принадлежность в комплекте расширительного бака) с двумя патрубками А и В, как показано на рисунке. Монтаж расширительного бака ГВС рекомендуется в тех случаях, когда:

• давление водопровода или системы водоснабжения таково, что требует необходимого монтажа редуктора давления (давление свыше 4 бар)
• в сети холодной воды установлен обратный клапан.
• протяженность сети холодной воды недостаточна для расширения воды, находящейся в бойлере, и поэтому необходимо предусмотреть использование расширительного бака ГВС.

РЕКОМЕНДАЦИЯ

Для хорошей работы расширительного бака, давление водопровода должно быть ниже 4 бар. В противном случае нужно установить редуктор давления. Редуктор давления должен быть отрегулирован так, чтобы иметь давление подачи воды ниже 4 бар.

28. ЕЖЕГОДНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Для правильной и надежной работы котла необходимо ежегодно проверять:

• внешний вид и непроницаемость прокладок газового контура и камеры сгорания;
• состояние и правильное положение электрода зажигания и электрода-датчика пламени;
• состояние горелки и ее крепление к алюминиевому фланцу;
• отсутствие грязи внутри камеры сгорания. Для чистки используйте пылесос;
  • правильную настройку газового клапана;
  • давление в системе отопления;
  • давление в расширительном баке;
  • правильную работу вентилятора;
• отсутствие загрязнений внутри дымохода и воздуховода.
  • проверка состояния анода бойлера.

ВНИМАНИЕ

Перед проведением любых работ убедитесь, что котел отключен от электропитания.

По завершению технического осмотра установить параметры работы котла в начальные позиции.

29. ОПУСТОШЕНИЕ КОНТУРА КОТЛА И БОЙЛЕРА

ОПУСТОШЕНИЕ КОНТУРА КОТЛА

Слив котла может выполняться при помощи крана, расположенного на гидравлическом узле.

Для слива котла при помощи крана с резиновым накопечником, находящимся на дне котла, действовать, как описано ниже (рис. 14):

• закрыть отсекающие краны котла;
• откройте кран с резиновым наконечником с помощью шестиутольного ключа 8 мм;
• слейте котел;
• закройте кран с резиновым наконечником с помощью шестиутольного ключа 8 мм.

Слив воды из бойлера может быть сделан, действуя следующим образом:

• закрыть кран подачи воды ГВС;
• открыть кран пользовательского устройства;
• открыть соответствующий сливной клапан (Рис. 2-В);
• немного отвинтить гайку, расположенную на выходной трубе горячей воды, находящейся на дне бойлера.

30. ОЧИСТКА ФИЛЬТРОВ

Фильтр на входе холодной воды системы ГВС и фильтр на обратке системы отопления располагаются внутри специальных съемных картриджей. Картридж с фильтром системы отопления располагается на возврате из системы (рис.15 F). Для очистки фильтров действовать следующим образом:

• отключить электропитание котла;
• закрыть кран на подаче в систему ГВС;
• слить воду из системы отопления, открыв кран А (рис.15);
• снять зажим (1-F) фильтра как показано на рисунке и действуя осторожно, не прикладывая излишних усилий, вынуть картридж (2-F), содержащий фильтр;
• для того, чтобы вынуть картридж с фильтром системы отопления, необходимо вначале снять мотор трехходового клапана (1-2G – рис.15);
• очистите фильтры от возможных загрязнений;
  • вставьте фильтры в картриджи и установите на свои места, аккуратно закрепив зажимами;

ВНИМАНИЕ:

При замене или чистке кольцевых прокладок «О-типа» в гидравлическом блоке не смазывайте их маслом. Смазывайте их только специальными средствами типа «Molykote 111».

31. ОЧИСТКА ОТ ИЗВЕСТКОВОГО НАЛЕТА В СИСТЕМЕ ГВС

Для очистки системы ГВС необходимо:

• Перекрыть кран на входе холодной воды в систему ГВС;
- Слить воду из системы ГВС при помощи специального крана;
• Перекрыть кран выхода горячей санитарной воды;
• Снять зажим 1E (рис.15);
• Снять фильтр (2E рис.15).

При отсутствии специального крана необходимо демонтировать вторичный теплообменник, как описано в следующем параграфе, и очистить его отдельно. Для очистки вторичного теплообменника или контура ГВС рекомендуем использовать Cillit FFW-AL и Benckiser HF-AL.

32. ДЕМОНТАЖ ВТОРИЧНОГО ТЕПЛООБМЕННИКА

Теплообменник вода-вода с пластинами из нержавеющей стали может быть легко демонтирован, используя шестигранный ключ М4, действуя, как указано ниже:

• если возможно, слейте воду только из котла через сливной кран;
  • слейте воду из системы ГВС;
  • перекройте кран на входе холодной воды;
• отвинтите два винта (прямо перед вами), крепящие теплообменник ГВС, и выньте его (рис.15 В).

H (2) (1) E (2) F (1) (2) B A C G (3) (1) (2) Pnc.15 CG 2326 / 1103 0401

ВНИМАНИЕ:

Будьте очень внимательны во время демонтажа гидравлической группы.

Не используйте острые инструменты, не прикладывайте чрезмерные усилия, снимая фиксирующие зажим.

33. ДЕМОНТАЖ АНОДА БОЙЛЕРА

Ежегодная проверка состояния защитного магниевого анода (перед началом работы следует слить контур, используя специальный сливной кран).

Для демонтажа узла анода нужно снять крепежный зажим зонда бойлера, снять зонд и при помощи нераздвижного ключа 27 мм (А) ослабить гайку, удерживающую анод на месте.

CG 2341 / 1103 2303 A

34. ФУНКЦИОНАЛЬНАЯ СХЕМА КОНТУРОВ

24 BIC FF

Система обозначений:

1 фильтр нагрева
2 манометр
3 приводной 3-ходовой клапан
4 газовый клапан с газовой мембраной
5 насос отопительного контура с дегазатором
6 обратный клапан
7 разъединитель
8 кран подачи в котел
9 газовая рампа с форсунками
10 канал направления дымов
11 реле давления воздуха
12 отрицательная точка отбора давления
13 положительная точка отбора давления
14 вентури
15 вентилятор
16 предохранительный термостат
17 теплообменник вода-дым

18 электрод зажигания/детектор пламени
19 горелка
20 зонд NTC отопления
21 бойлер
22 расширительный бак контура отопления
23 зонд NTC ГВС
24 расходный анод
25 насос контура ГВС
26 датчик первоочередности ГВС
27 кран для слива бойлера
28 предохранительный клапан контура ГВС
29 расширительный бак контура ГВС (принадлежность)
30 предохранительный клапан котла
31 кран слива котла
32 гидравлическое реле давления
33 стопорный клапан на автоматическом байпасе
34 пластинчатый теплообменник

24 BIC

BG 2338 / 1104 0403 Рис. 17 Выход горячей воды горячей воды 11 10 18 17 12 13 14 15 9 16 8 7 6 5 4 20 21 22 23 24 25 26 27 28 29 30 Подача отопления Возврат отопления Газ Вход

Система обозначений:

1 фильтр отопления
2 манометр
3 приводной 3-ходовой клапан
4 газовый клапан с газовой мембраной
5 насос отопительного контура с дегазатором
6 обратный клапан
7 разъединитель
8 кран подачи в котел
9 газовая рампа с форсунками
10 канал направления дымов
11 термостат дымов
12 предохранительный термостат
13 теплообменник вода-дым
14 электрод зажигания/детектор пламени
15 горелка

16 зонд NTC отопления
17 бойлер
18 расширительный бак контура отопления
19 зонд NTC ГВС
20 расходный анод
21 насос контура ГВС
22 датчик первоочередности ГВС
23 кран для слива бойлера
24 предохранительный клапан контура ГВС
25 расширительный бак контура ГВС (принадлежность)
26 предохранительный клапан котла
27 кран слива котла
28 гидравлическое реле давления
29 стопорный клапан на автоматическом байпасе
30 пластинчатый теплообменник

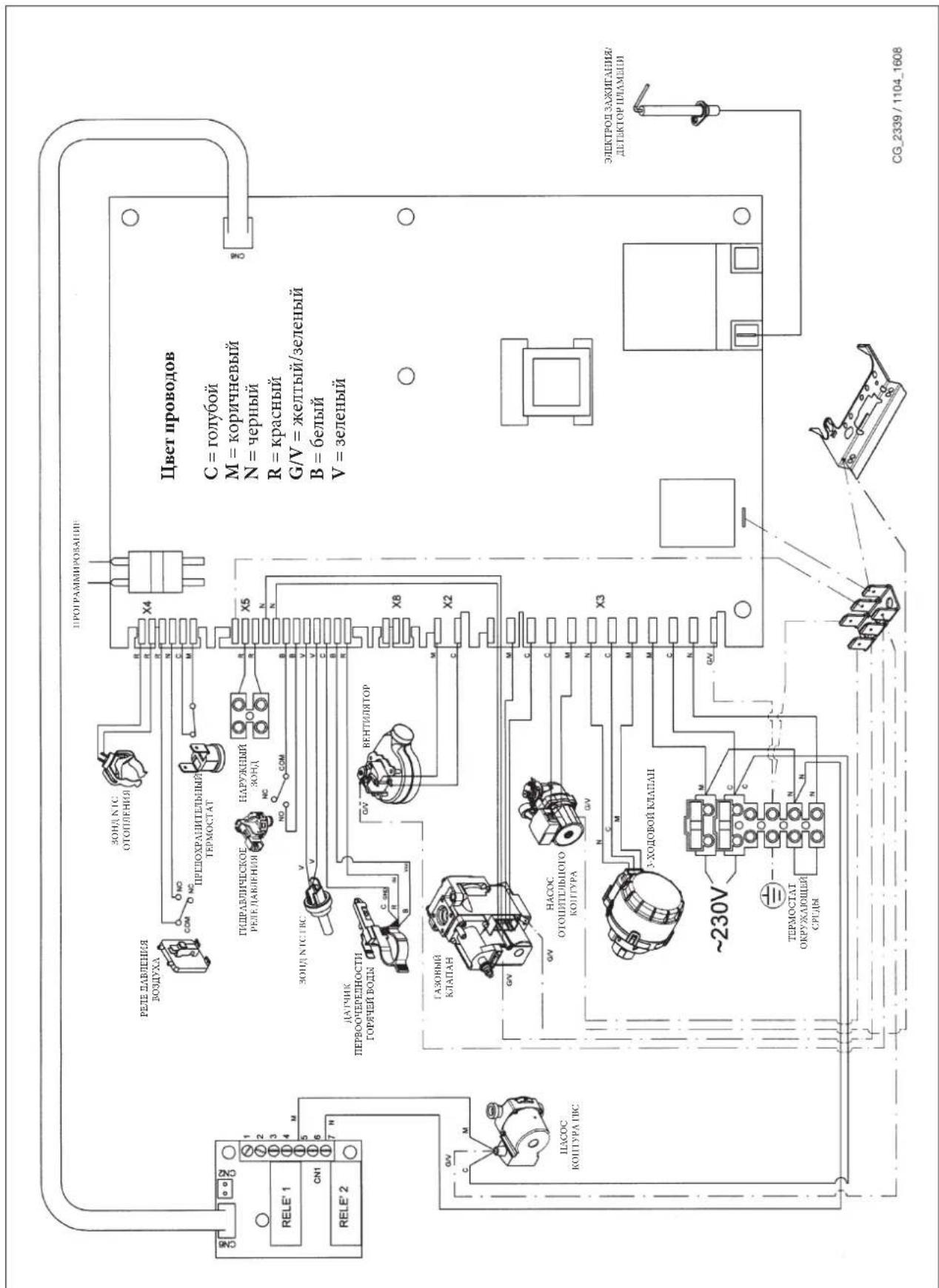

35. СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

24 BIC FF

Цвет проводов C = голубой M = коричневый N = черный R = красный G/V = желтый/зеленый B = белый V = зеленый RELE' 1 CN1 RELE' 2 ПРОГРАМИРОВАНИЯ ЗОНД НТС ОТОПЛЕНИЯ X4 ПЕПОХРАНИТЕЛЬНЫЙ ТЕРМОСТАТ ЗОНД НТС ВОЗДУХА ПЕПРОХРАНИТЕЛЬНЫЙ ТЕРМОСТАТ ЗОНД НТС ВОЗДУХА ПЕПРОХРАНИТЕЛЬНЫЙ ТЕРМОСТАТ ЗОНД НТС ВОЗДУХА ПЕПРОХРАНИТЕЛЬНЫЙ ТЕРМОСТАТ ЗОНД НТС ВОЗДУХА ПЕПРОЖНЫЙ ЗОНД НАРУЖНЫЙ ЗОНД Х5 Х8 Х2 Х3 ГАЗОВЫЙ КЛАПАН НАСОС ОТОПИТЕЛЬНОГО КОЛТУРА З-ХОДОВОЙ КЛАПАН ~230V ТЕРМОСТАТ ОКРУЖАЮЩЕЙ СРЕДЫ ЭЛЕКТРОД ЗАЖИГАНИЯ/ДЕТЕКТОР ШЛАМЕЦИИ CG_2339 / 1104_1608

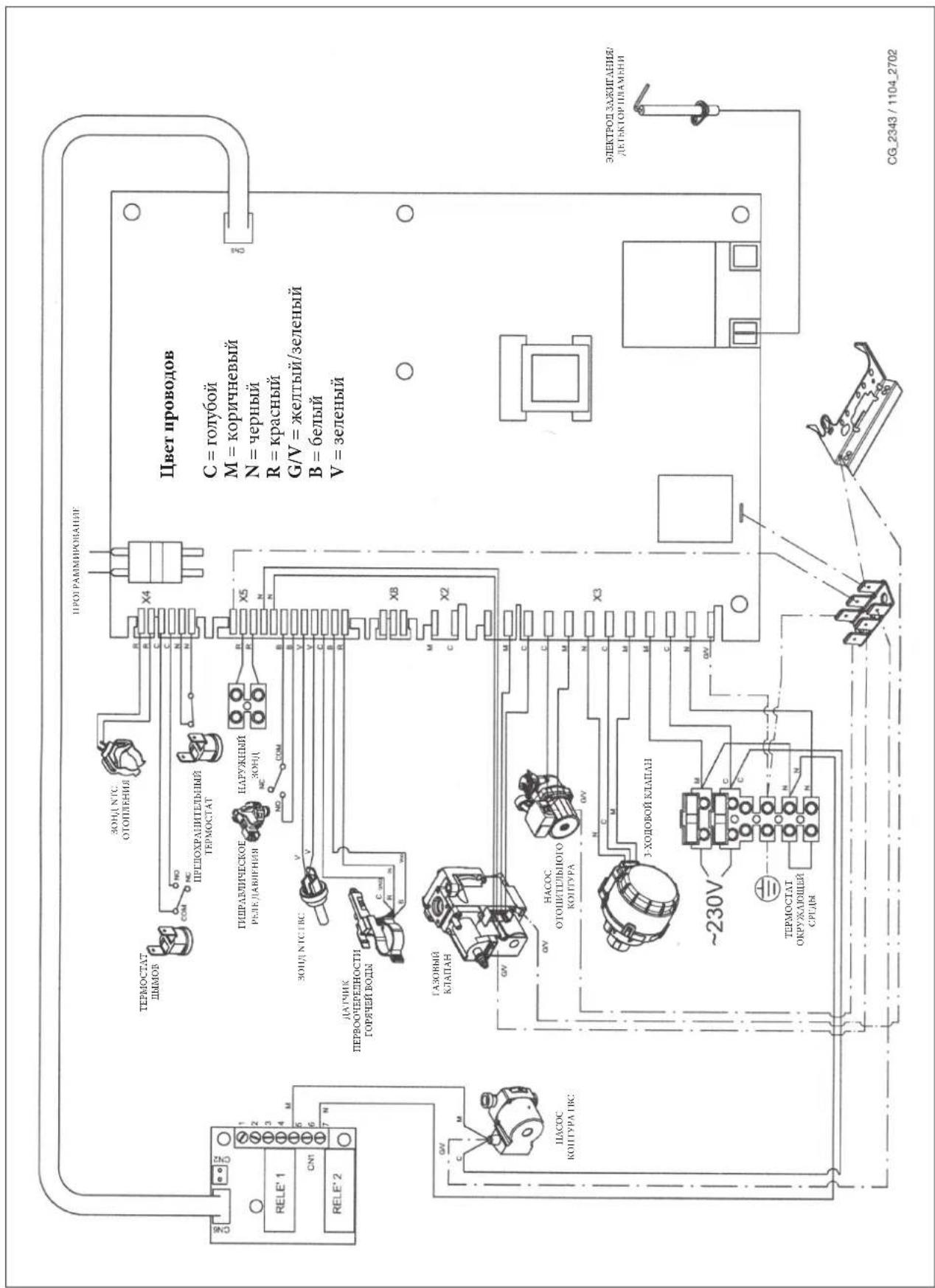

24 BIC

Цвет проводов C = голубой M = коричневый N = черный R = красный G/V = желтый/зеленый B = белый V = зеленый РЕМОСТАТ ДИМОВ ЗОНД НТС ОТОПЛЕНИЯ Х4 ПРЕДОХРАЛТЕЛЬНЫЙ ТЕРМОСТАТ ГИШРАВЛИЧЕСКОЕ НАРУЖНЫЙ РЕЛЕ ДАВЛЕНИЯ ЗОНД НТС ГВС НАРУЖНЫЙ ЗОНД Х5 ЗОНД НТС ГВС НАРУЖНЫЙ Х5 Х2 ГАЗОВЫЙ КЛАПАН НАСОС ОТОЩИТЕЛЬНОГО КОЛТУРА Х3 ЭЛЕКТРОД ЗАЖИГАНИЯ/ ДЕТЕБКТОР ПЛАМЕНН РЕМОСТАТ ОКРУЖАЮЩЕЙ СРЕДЫ ~230V

36. ТЕХНИЧЕСКИЕ ДАННЫЕ

Модель MS 24 BIC FF 24 BIC

Категория		П2нзр П2нзр
Максимальная потребляемая тепловая мощность	кВт	25,8 25,8
Мипимальная потребляемая тепловая мощность	кВт	11,9 11,9
Максимальная полезная тепловая мощность	кВт	24 23,3
	ккал/час	20.600 20.000
Минимальная полезная тепловая мощность	кВт	10,4 10,4
	ккал/час	8.900 8.900
КПД согласно 92/42/ СЕЕ	—	★★★ ★★
Максимальное давление в системе отопления	бар	3	3
Объем расширительного бака	л	7,5 7,5
Давление в расширительном баке	бар	1	1
Объем бойлера	л	42 42
Максимальное входное давление холодной воды	бар	7	7
Минимальное давление в контуре ГВС	бар	0,15 0,15
Мипимальный расход воды в контуре ГВС	л/мин	2,0 2,0
Количество горячей воды при ΔT=25°C	л/мин	13,3 13,3
Количество горячей воды при ΔT=35°C	л/мин	9 9,5
Количество горячей воды согласно EN 625 л/мин		17,7 17,7
Диапазон температур воды в контуре отопления °C	30/85	30/85
Диапазон температур воды в системе ГВС	°C	35/60	35/60
Тип	—	C12-C32-C42-C52-C82-B22	B_1185
Диаметр коаксиального дымохода	мм	60 -
Диаметр коаксиального воздуховода	мм	100	-
Диаметр раздельного дымохода	мм	80 -
Диаметр раздельного воздуховода	мм	80 -
Диаметр дымохода	мм	-	125
Максимальный расход отходящих газов	кг/сек	0,021 0,021
Минимальный расход отходящих газов	кг/сек	0,021 0,019
Максимальная температура отходящих газов	°C	135	110
Минимальная температура отходящих газов	°C	108 85
Класс NOх	—	3	3
Тип газа		Природный G20 или сжиженный G31
Номинальное давление подачи природного газа G 20 (метан)	мбар	20	20
Номинальное давление подачи сжиженного газа G31 (пропан)	мбар	30	30
Напряжение электропитания	В	230	230
Частота питающей сети	Гц	50	50
Номинальная электрическая мощность	Вт	135 80
Масса Нетто	кг	61 51
Габариты	высота мм	950	950
	ширина мм	600	600
	глубина мм	466	466
Уровень защиты от внешних воздействий (согласно EN60529)		IP X5D	IP X5D

Компания DE DIETRICH, постоянно работая над усовершенствованием предлагаемой продукции, оставляет за собой право без предварительного уведомления вносить необходимые технические изменения в свою продукцию. Настоящее руководство поставляется в качестве информативной поддержки и не может считаться контрактом в отношении третьих лиц.

亲爱的用户:
