Марка	DE DIETRICH
Модел	MS 24 BIC (гама ZENA)
Тип на котела	Стенен газов котел с ниска температура с вграден бойлер
Максимална номинална мощност	24 kW
Минимална номинална мощност	10,4 kW
Съвместим газ	Природен газ G20 (преобразуем пропан G31)
Максимално налягане на отоплителния кръг	3 bar
Максимална температура на отоплителния кръг	85 °C
Диапазон на регулиране на температурата	30 - 85 °C
Предпазен термостат	105 °C
Разширителен съд за отопление	7,5 L
Топлообменник за санитарни нужди	20 пластини
Циркулационна помпа	Grundfos UPS015-60
Тип на горелката	18 дюзи
Електрозахранване	230 V / 50 Hz
Индекс на защита	IPX5D
Производство на БГВ	Вграден бойлер (непряко производство)

Често задавани въпроси - MS 24 BIC DE DIETRICH

Как да настроя температурата на битовата гореща вода на DE DIETRICH MS 24 BIC?

Завъртете бутона за настройка на БГВ (символизиран с кран или капка) надясно, за да увеличите температурата, и наляво, за да я намалите. Диапазонът на настройка е от около 30 до 60 °C. Препоръчителната температура е 55 °C, за да се ограничи рискът от легионелоза, като същевременно се избягва варовик.

Как да настроя температурата на отоплителния кръг?

Завъртете бутона за настройка на отоплението (символизиран с радиатор), за да промените зададената стойност между 30 и 85 °C. За оптимален комфорт през зимата, зададената стойност от 70 до 75 °C е подходяща за повечето инсталации. През междинния сезон намалете зададената стойност до 50-60 °C, за да пестите енергия.

Налягането в отоплителния кръг е недостатъчно, какво да направя?

Нормалното налягане в студено състояние е между 1 и 1,5 бара. Ако манометърът показва по-малко от 0,5 бара, бавно отворете клапана за пълнене (байпасен клапан под котела), докато достигнете 1,2 бара, след това го затворете. Ако налягането спада редовно, проверете инсталацията от професионалист (теч или дефектен разширителен съд).

Защо котелът преминава в режим на безопасност?

Спиране на безопасността може да бъде причинено от твърде ниско водно налягане, прекъсване на газа, задействан термостат за безопасност (праг 105 °C) или проблем с откриването на пламък. Първо проверете налягането, газовото захранване и електрическото захранване (230 V / 50 Hz). Ако спирането продължава след нулиране, извикайте оторизиран техник.

Как да рестартирам котела след автоматично спиране?

Натиснете бутона за нулиране (често символизиран с прекъсната пламък или мигащ червен индикатор) за 3 до 5 секунди. Котелът ще се опита да се запали отново. Ако дефектът се появи отново, запишете кода на грешката и се свържете с обслужването на DE DIETRICH за прецизна диагностика.

Трябва ли да се обслужва MS 24 BIC всяка година?

Да, годишната поддръжка е задължителна по френските регулации за всеки газов котел. Квалифициран техник почиства горелката (18 дюзи), проверява топлообменника, проверява изгарянето и състоянието на разширителния съд 7,5 L. Тази поддръжка поддържа ефективността и е условие за гаранцията.

Интегрираният бойлер не загрява правилно, каква може да е причината?

Проверете дали зададената стойност на БГВ не е понижена случайно. Дефектен NTC сензор (сензор за температура на битова вода) може да изкриви регулирането: подмяната е често срещана операция при този модел. Натрупването на котлен камък в 20-пластовия топлообменник също може да намали ефективността, особено при твърда вода.

Може ли MS 24 BIC да се преобразува от природен газ G20 на пропан G31?

Да, преобразуването е възможно с помощта на комплект за трансформация на пропан, който се предлага от търговците на части DE DIETRICH. Операцията включва подмяна на дюзите и настройка на газовото налягане. Трябва да се извърши от квалифициран професионалист. След интервенцията трябва да се постави стикер за преобразуване на котела.

Как да обезвъздуша радиаторите с MS 24 BIC?

Изключете котела и оставете кръга да се охлади. Отворете обезвъздушителния винт (в горната част на всеки радиатор) с ключ за обезвъздушаване, докато въздухът излезе, след което затворете, когато се появи вода. След това проверете налягането в кръга и, ако е необходимо, го напълнете до 1,2 бара. След това рестартирайте котела.

Котелът издава необичаен шум, какво да проверя?

Свистенето често показва наличие на въздух в кръга или замърсяване на горелката. Шумът от помпата (циркулатор Grundfos UPS015-60) може да сигнализира за износване или обезвъздушаване. Прасканията при запалване могат да разкрият проблем с пресостата или газовия вентил. Във всички случаи извикайте професионалист, за да избегнете всякакви рискове.

Какъв е индексът на електрическа защита на MS 24 BIC?

Котелът MS 24 BIC има индекс на защита IPX5D, което означава, че е защитен срещу водни струи (IP X5) и срещу прах (D). Може да бъде инсталиран в баня или котелно помещение с водни пръски, при условие че се спазват регламентните разстояния.

Каква превантивна поддръжка да се извърши на разширителния съд?

Разширителният съд от 7,5 L трябва да бъде проверен при всяка годишна поддръжка. Трябва да се провери налягането на надуване в студено състояние (обикновено 0,5 до 1 бар според инсталацията). Недостатъчно напомпан или пробит съд причинява повтарящи се повишавания на налягането и нежелани задействания на предпазния клапан от 3 бара.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ MS 24 BIC DE DIETRICH

Фирмата ни счита, че Нашият нов котел ще задоволи Вашите изисквания.

Покупката на изделията De Dietrich отговаря на Вашите очаквания: качествена работа и лесна и рационална употреба.

Молбата ни е да не пренебрегвате тази инструкция преди да сте я прочели: тя съдържа полезна информация за правилната и ефикасна употреба на Вашия котел.

Опаковъчните материали (пластмасови торби, стиропор и др.) трябва да се пазят от достъпа на деца, като източници на потенциална опасност.

De Dietrich деклараира, че тези модели котли носят марка СЕ и отговарят на основните изисквания на следните Директиви:

- Директива за Електромагнитна Съвместимост 2004/108/EO

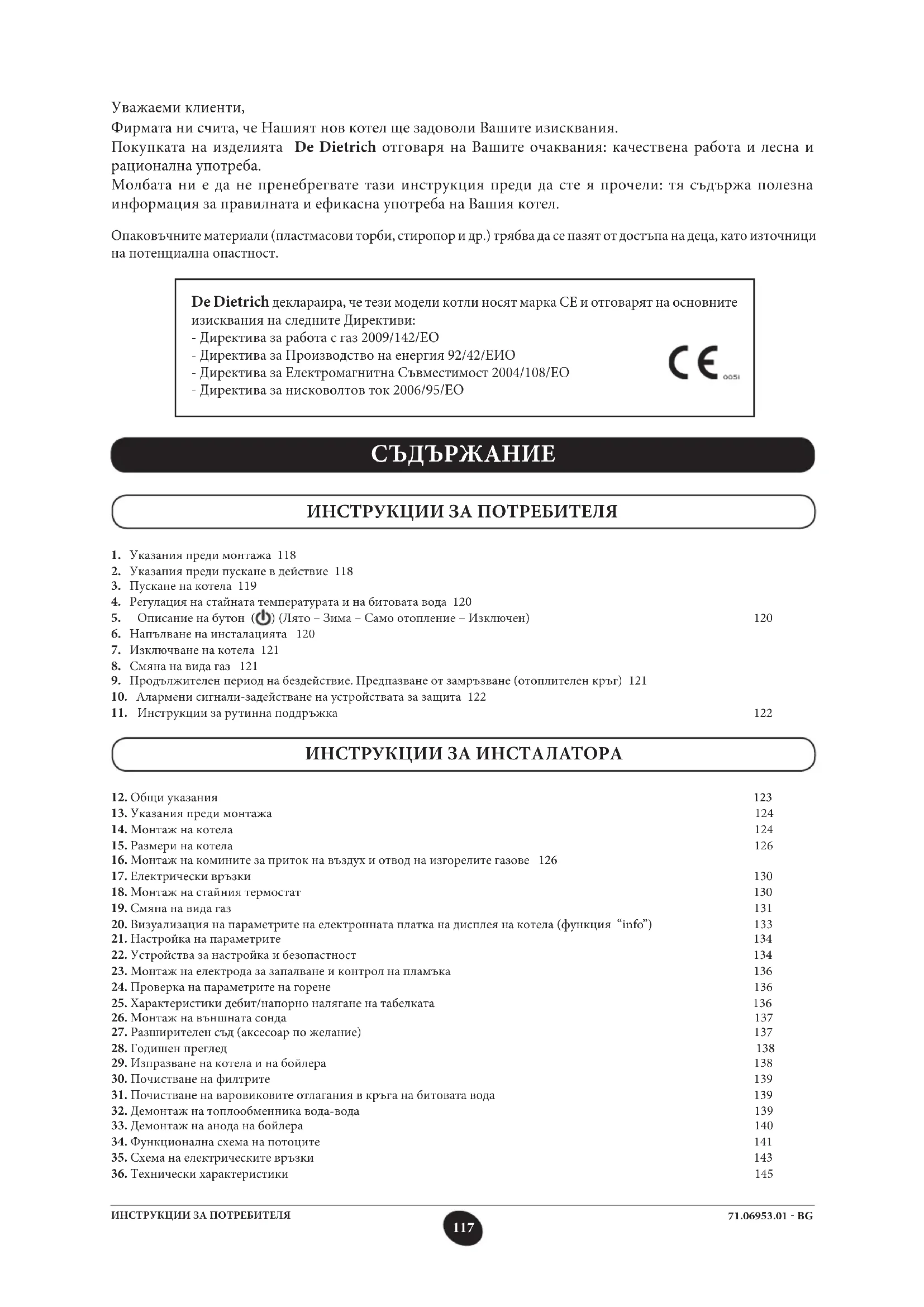

1. Указания преди монтажа 118

2. Указания преди пускане в действие 118

3. Пускане на котела 119

4. Регуляция на стайната температурата и на битовата вода 120

5. Описание на бутон (☐) (Лято – Зима – Само отопление – Изключен) 120

6. Напълване на инсталацията 120

7. Изключване на котела 121

8. Смяна на вида газ 121

9. Продължителен период на бездействие. Предпазване от замръзване (отоплителен кръг) 121

10. Алармени сигнали-задействане на устройствата за защита 122

11. Инструкции за рутинна поддръжка 122

1. Общи указания 123

2. Указания преди монтажа 124

3. Монтаж на котела 124

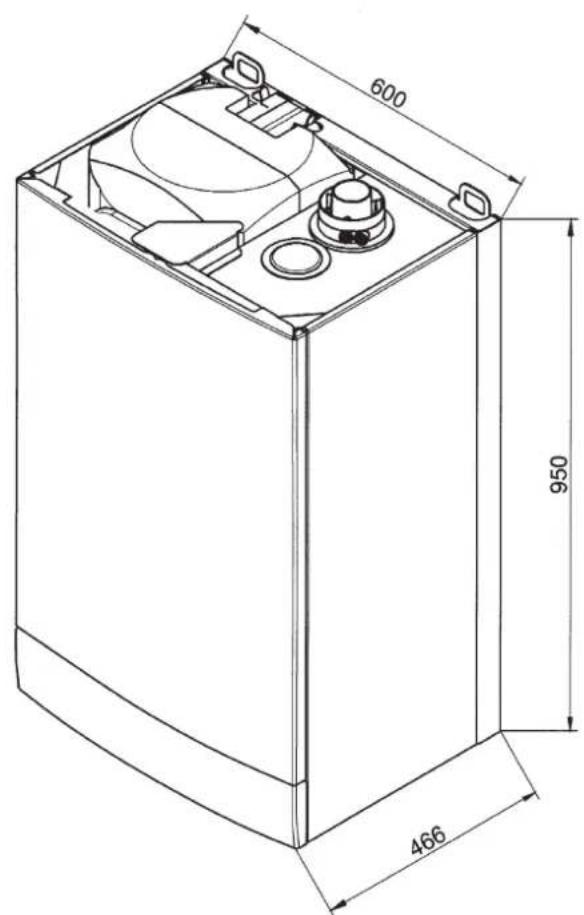

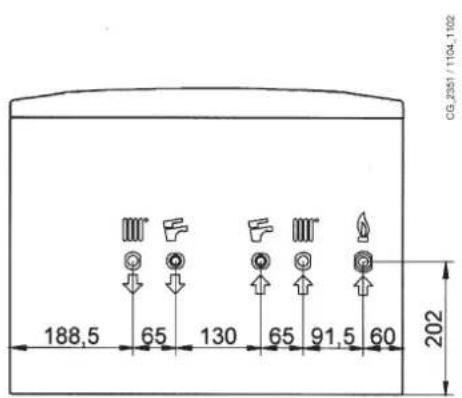

4. Размери на котела 126

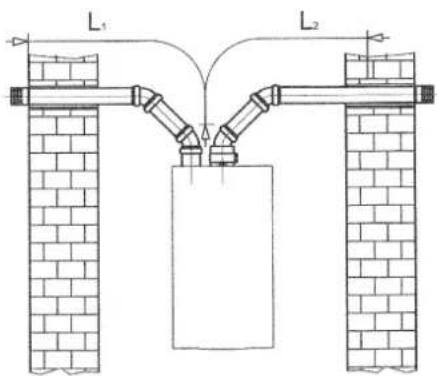

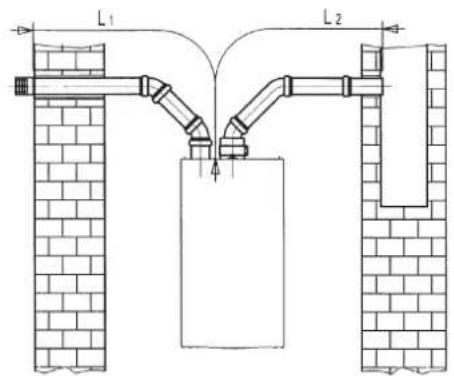

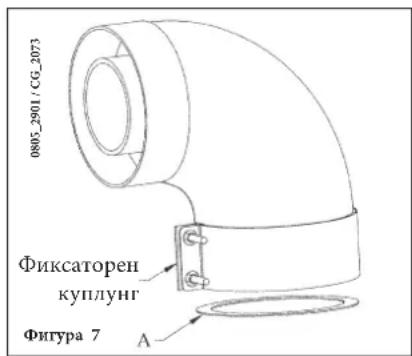

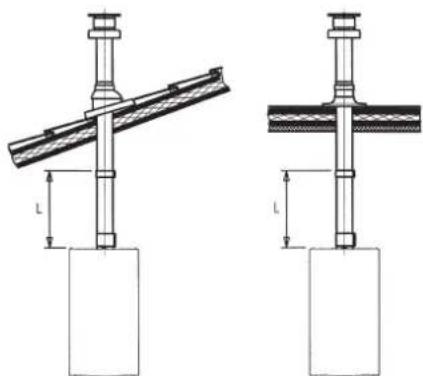

5. Монтаж на комините за приток на въздух и отвод на изгорелите газове 126

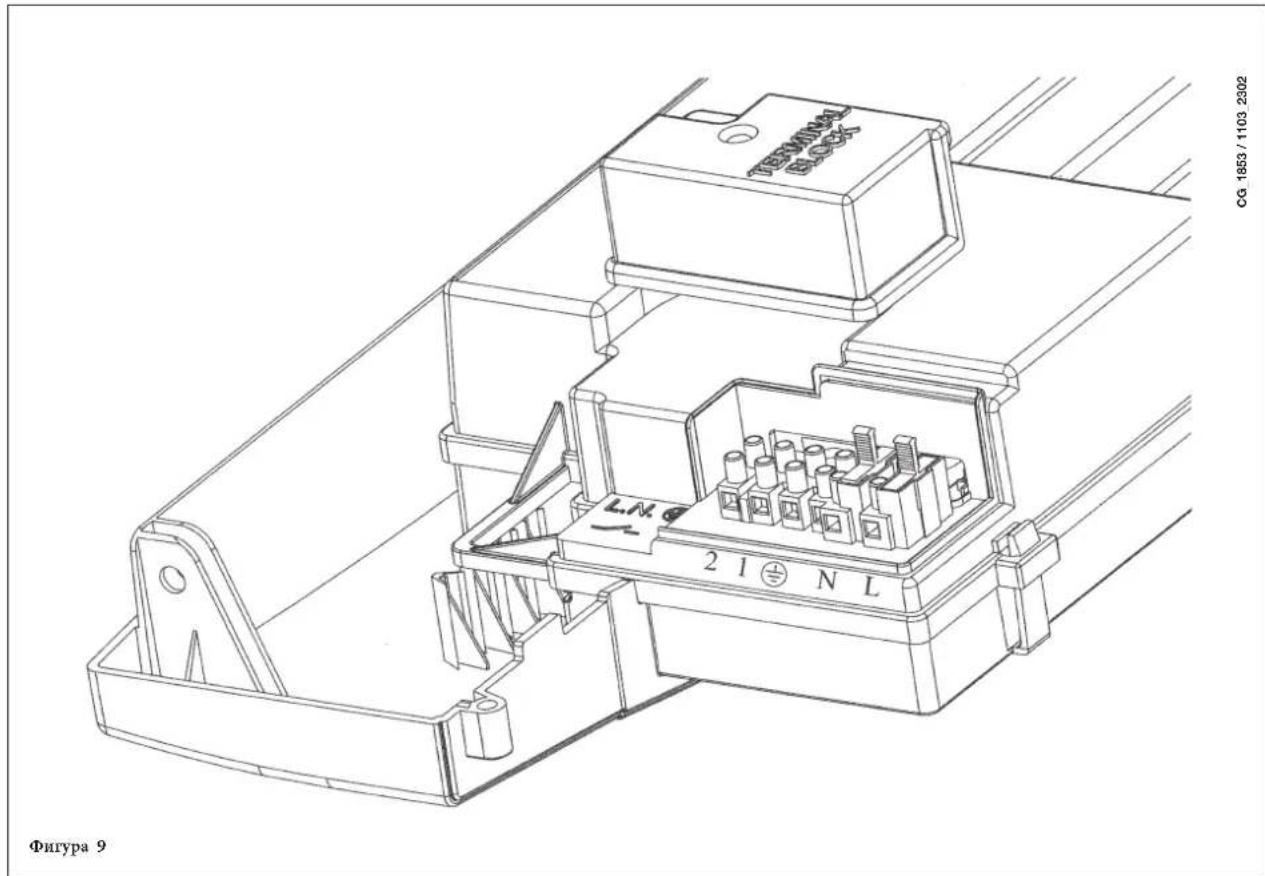

6. Електрически връзки 130

7. Монтаж на стайния термостат 130

8. Смяна на вида газ 131

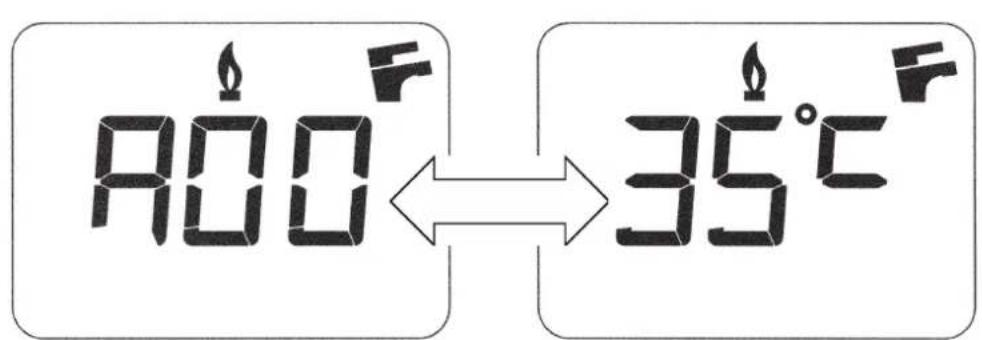

9. Визуализация на параметрите на електронната платка на дисплея на котела (функция "info") 133

10. Настройка на параметрите 134

11. Устройства за настройка и безопасност 134

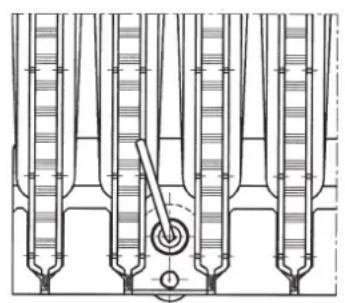

12. Монтаж на електрода за запалване и контрол на пламъка 136

13. Проверка на параметрите на горене 136

14. Характеристики дебит/напорно налягане на табелката 136

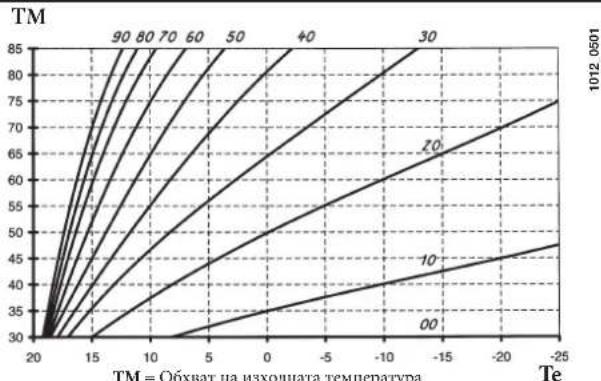

15. Монтаж на външната сонда 137

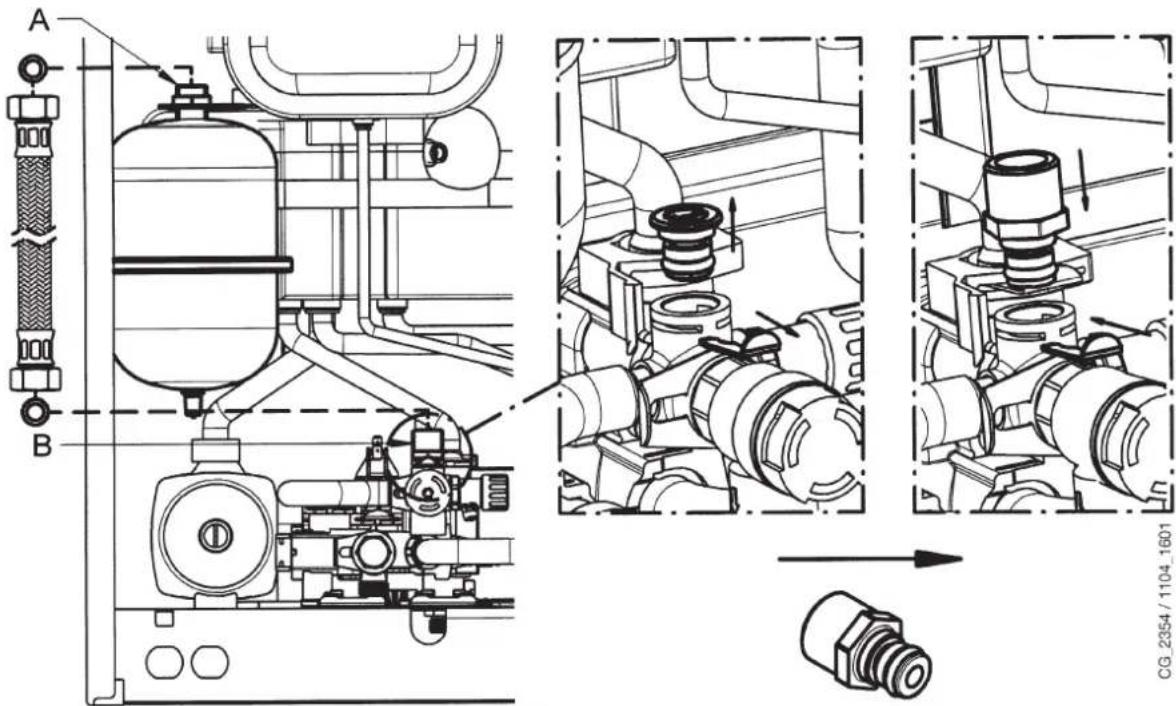

16. Разширителен съд (аксесоар по желание) 137

17. Годишен преглед 138

18. Изправане на котела и на бойлера 138

19. Почистване на филтрите 139

20. Почистване на варовиковите отлагания в кръга на битовата вода 139

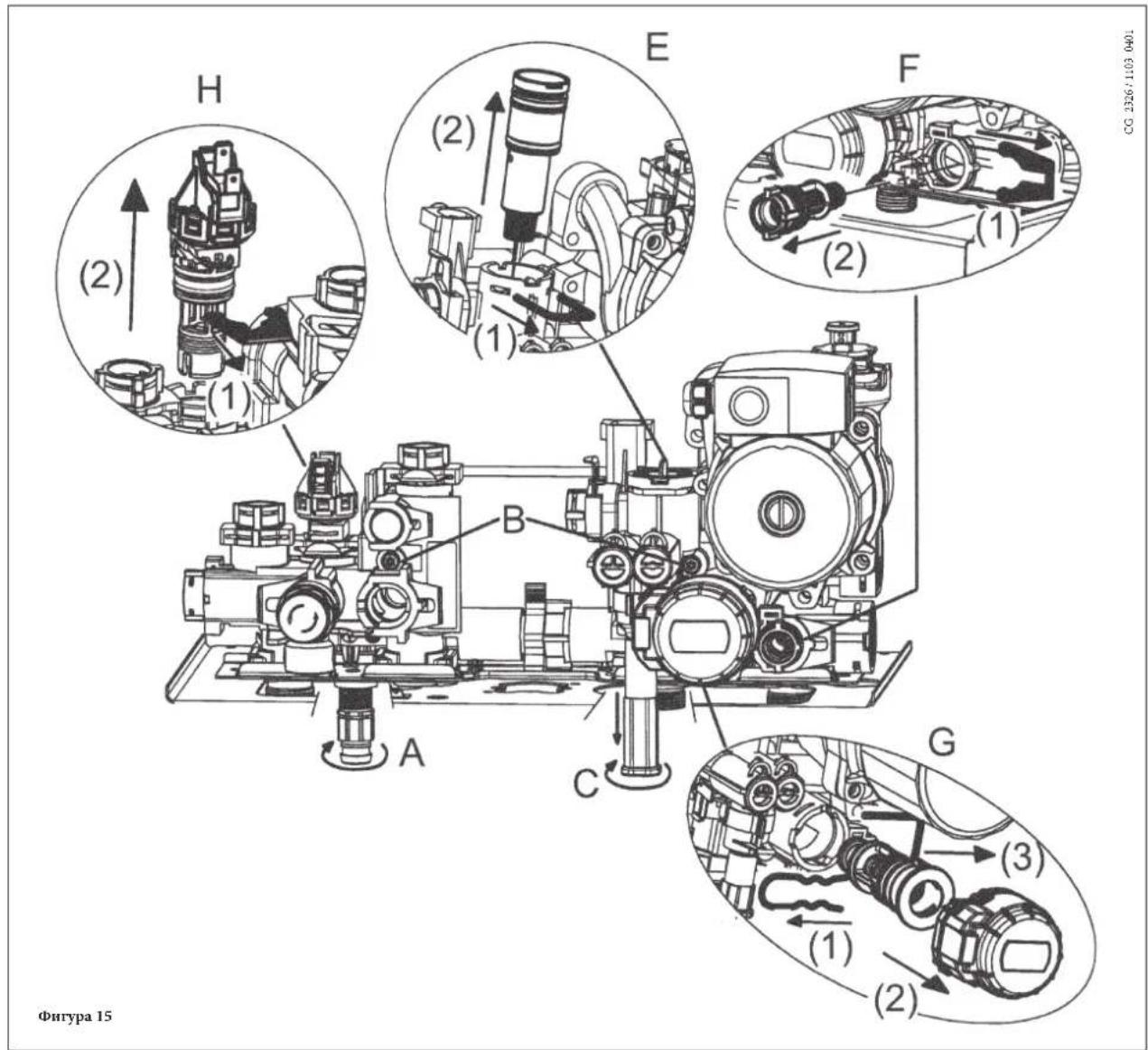

21. Демонтаж на топлообменника вода-вода 139

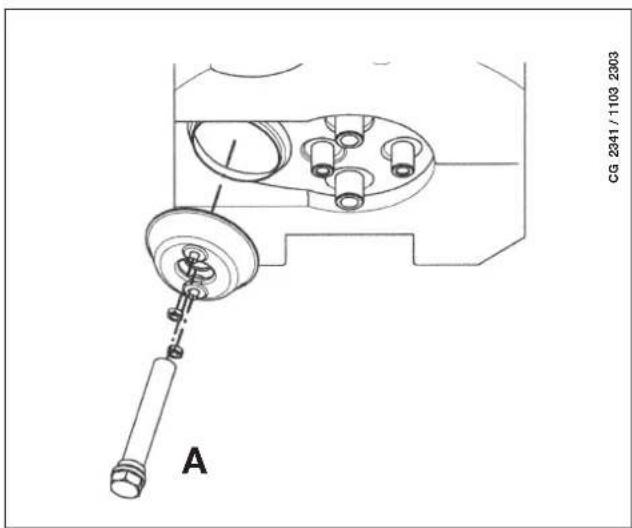

22. Демонтаж на анода на бойлера 140

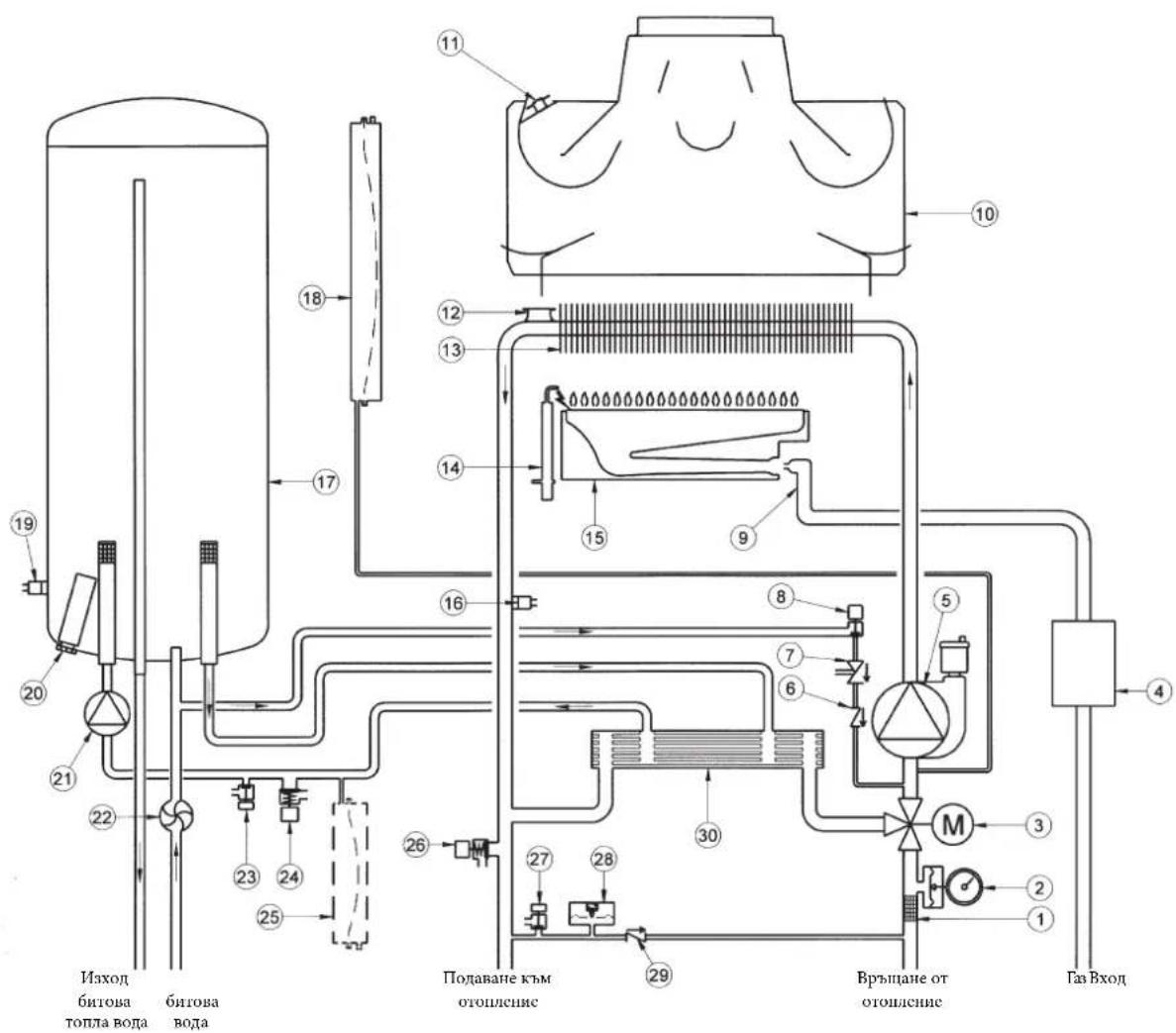

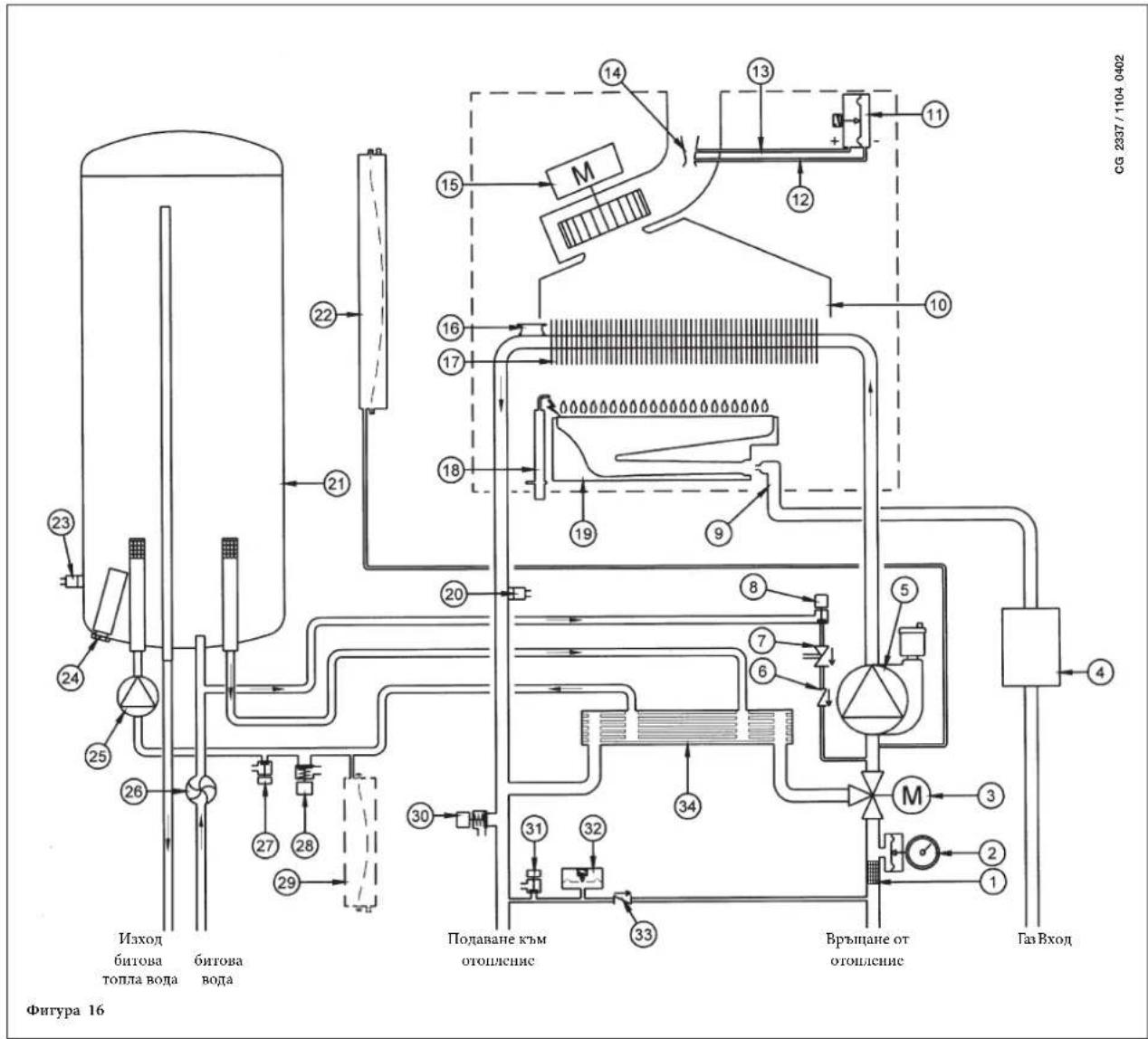

23. Функционална схема на потоците 141

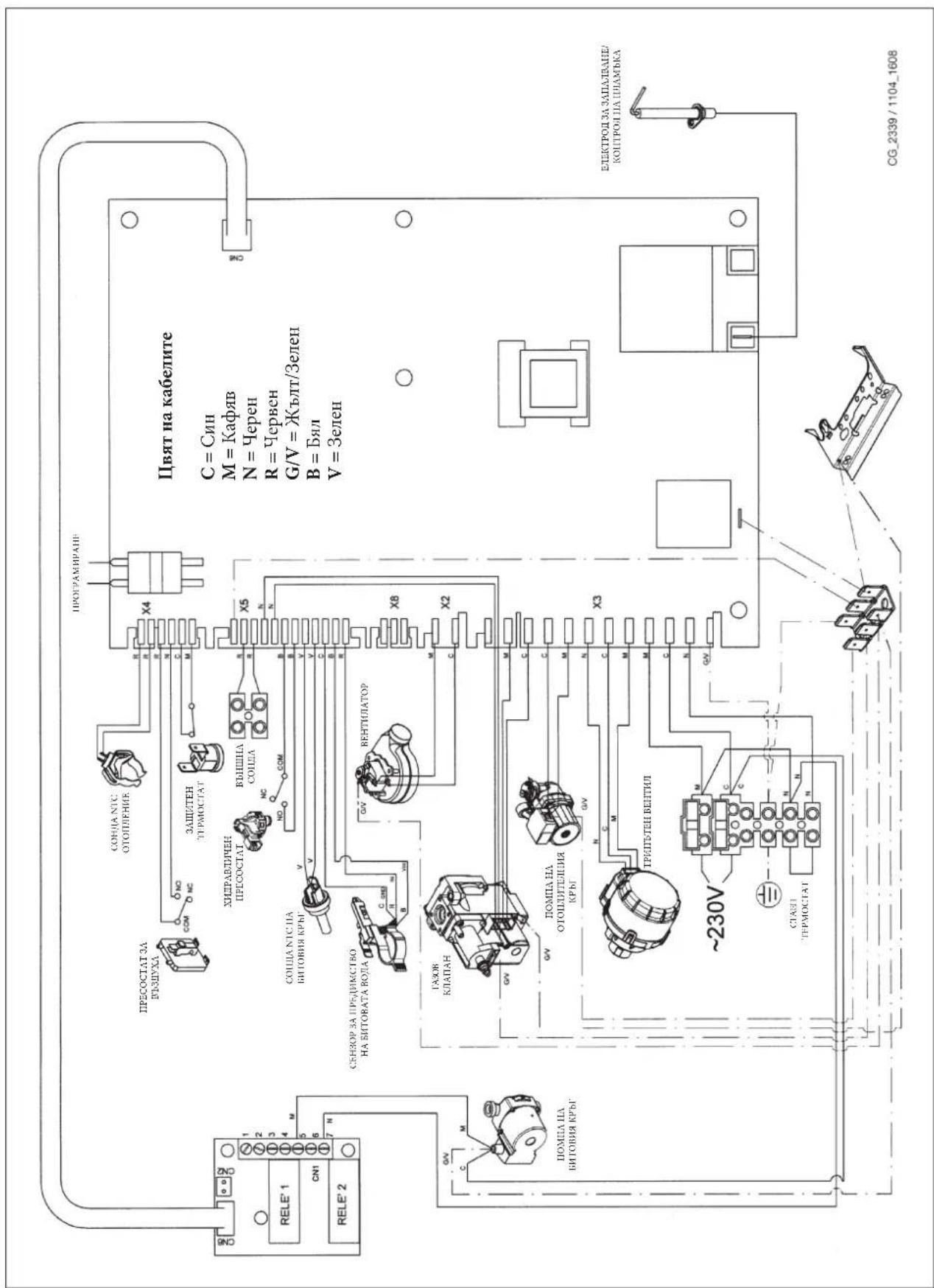

24. Схема на електрическите връзки 143

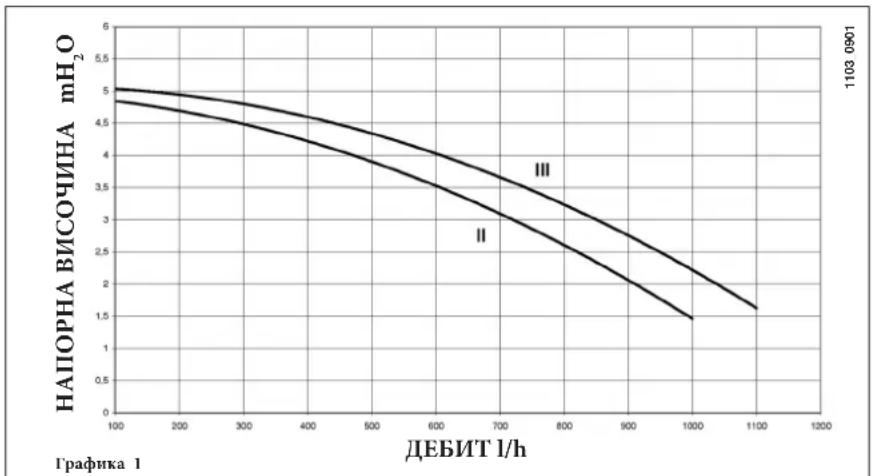

25. Технически характеристики 145

Този котел служи за нагряване на водата до температура по-ниска от тази на кипене при наличие на атмосферно налягане. Котельт трябва да бъде монтиран към отоплителна инсталация или мрежа за снабдяване с топла битова вода, в съответствие с капацитета и мощността му.

Преди монтажа на котела от квалифициран персонал и в съответствие с действащите разпоредби, осъществете следните проверки:

a) Уверете се, че котелът е предвиден за работа с вида газ на разположение. Това се вижда от надписа на опаковката и табелката на оборудването.
6) Проверете дали коминът има необходимата тяга, няма стеснявания и в него не са изведени отводните тръби на други уреди, освен ако не е преназначен за тази цел според съответните действащите норми и разпоредби.
в) Проверете, при наличие на снадки на вече съществуващи димоотводи, дали са съвсем чисти, тъй като при работа, нагара по стените може да падне и запуши прохода на изгорелите газове.
г) С цел да се запази правилното функциониране и гаранцията на съоръжението, вземете задължително следните мерки:

1. Кръг на битовата топла вода:

1.1. Ако твърдостта на водата надвишава 20 °F (1 °F = 10 mg калциев карбонат на литър вода), се препоръчва монтажа на полифосфатен дозатор или устройство с подобно действие съобразено със съответните разпоредби.
1.2. Извършете акуратна промивка на инсталацията след монтажа на котела и преди употребата му.
1.3. Материалите използвани в кръга на битовата топла вода отговарят на изискванията на Директива 98/83/ЕО.

2. Отоплителен кръг

2.1. нова инсталация

Преди да пристъпите към монтажа на котела, инсталацията трябва добре да се почести с цел да се отстранят евентуални останки от стружки, запойки или разтворители, като се използват подходящи препарати налични в търговската мрежа, които са некиселинни, неалкални, неагресивни към метал, пластмаса и гума. Препоръчват се следните препарати:

SENTINEL X300 или X400 и FERNOX Регенератор за отоплителни инсталации. При употребата на тези препарати, следвайте инструкциите към тях.

2.2. съществуваща инсталация:

Преди монтажа на котела, инсталацията трябва напълно да се изпразни и добре да се почисти от утайки и нечистотии, използвайки споменатите в точка 2.1. подходящи препарати налични в търговската мрежа.
За предпазване на инсталацията от варовикови отлагания е необходима употребата на препарати като SENTINEL X100 и FERNOX Защита за отоплителни инсталации. При употребата на тези препарати, следвайте инструкциите към тях.
Наличието на утайки в отоплителната инсталация води до неизправности в работата на котела(напр.прегряване и шум в топлообменника).

Неспазването на тези изисквания води до невалидност на гаранционния срок.

Първоначалното пускане трябва да бъде осъществено от Техническия Сервиз, който трябва да провери:

a) Дали данните от табелката отговарят на тези на захранването (с електричество, вода, газ)
6) Дали инсталацията отговаря на действащите разпоредби
в) Дали свързването към електрическата мрежа и заземяването са правилно осъществени. Неспазването на гореспоменатите препоръки води до невалидност на гаранционния срок.

Преди пускане в действие, махнете защитното фолио от котела. Не използвайте абразивни инструменти или материали за тази цел, тъй като могат да увредят боядисаните компоненти.

Уреда не е предназначен за употреба от хора (включително и деца) с намалени физически, сетивни или умствени способности, или от хора без необходимите знания и опит, освен ако, чрез посредничеството на лице, което носи отговорност за тяхната безопасност, не им е осигурен надзор и указания за употребата на уреда.

3. ПУСКАНЕ НА КОТЕЛА

За правилното пускане в ход изпълнете следните действия:

1) включете към електрическото захранване;
2) отворете кранчето на газта;
3) чрез бутон (нагласете котела на Лято (), зима () или съю отопление ();
4) чрез бутон (+/-) регулирайте температурата на отоплителния кръг ( ) и на битовата топла вода ( ) така че да се запали главната горелка.

Когато котельт е включен, на дисплея се появява символа ( ).

При положение Лято ( ) главната горелка се включва само при точене на битова топла вода.

ВНИМАНИЕ

При първо пускане в действие, докато не се обезвъздушат напълно тръбите на газта, горелката може да не се запали и това да доведе до блокиране на котела. В такъв случай се препоръчва да се повтарят операциите по пускането, докато газта достигне до горелката, задръжте натиснат бутона (R за поне 2 секунди.

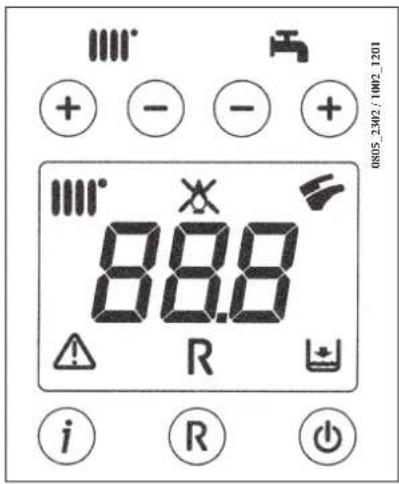

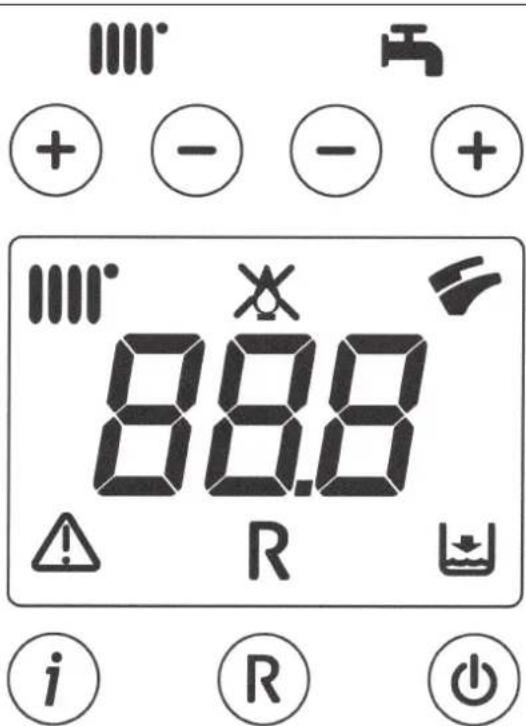

Ⅲ° + - - + Ⅲ° 88.8 ⚠️ R ⚫ i R ⏻

Отоплителен режим на работа

Наличие на пламък (запалена горелка)

Загуба на пламък (неуспешно запалване)

Режим на нагряване на битова вода

Обща повреда

PE3ET

Липса на вода (Ниско налягане в инсталацията)

Цифров дисплей (Температура, код на повредата, и др.)

ЛЕГЕНДА НА БУТОНИТЕІ

Включване / Изключване / Лято / Зима / само отопление

(+/-): Регулация на температурата на битовата вода

Peset

Информация

Фигура 1

Инсталацията трябва да е оборудвана със стаен термостат за контрол на температурата в помещенията.

Регулацията на стайната температура (длина битовата топла вода ( ) се ювършва чрез съответните бутони +/- (фигура

1). Запалването на горелката е сигнализирано на дисплея чрез символа ( както е описано в параграф 3.

ОТОПЛЕНИЕ

При работа на котела в отоплителен режим, на дисплея (фигура 1) е визуализиран примигващия символ (изходната температура на отопление (°C).

БИТОВА ТОПЛА ВОДА

При работа на котела в режим на производство на битова топла вода, на дисплея (фигура 1) е визуализиран примигващия символ (или изходната температура на битовата топла вода (°C).

Чрез натискане на този бутон, могат да се настроят следните режими на работа на котела:

В положение ЛЯТО, на дисплея е визуализиран символа ( ). Котельг работи само за производство на битова топла вода, отоплението НЕ е задействано (защитата против замръзване е активирана).
В положение ЗИМА, на дисплея са визуализирани символите ( ) . Котельт работи както за производство на битова топла вода, така и за отопление (защитата против замръзване е активирана).
В положение САМО ОТОПЛЕНИЕ, на дисплея е визуализиран символа ( ). Котельт работи само за отопление (защитата против замръзване е активирана).
В положение ИЗЛКЮЧЕН, нито един от двата символа ( ) ( ) не е визуализиран на дисплея. В този режим на работа е активирана само защитата против замръзване, няма нагряване нито за битовата вода нито за отоплението.

6. НАПЪЛВАНЕ НА ИНСТАЛАЦИЯТА

ВНИМАНИЕ

Изключете котела от захранването чрез двуполюсния ключ.

ВАЖНО: Проверявайте периодично, при студена инсталация, налягането измерено от манометъра, което трябва да е 0,7 - 1,5 бара. При свръхналягане, отворете кранчето за източване на котела, при по-ниско налягане, отворете кранчето за напълване на котела (фигура 3).

Желателно е кранчето да се отваря много бавно, за да улесни обезвъздушаването

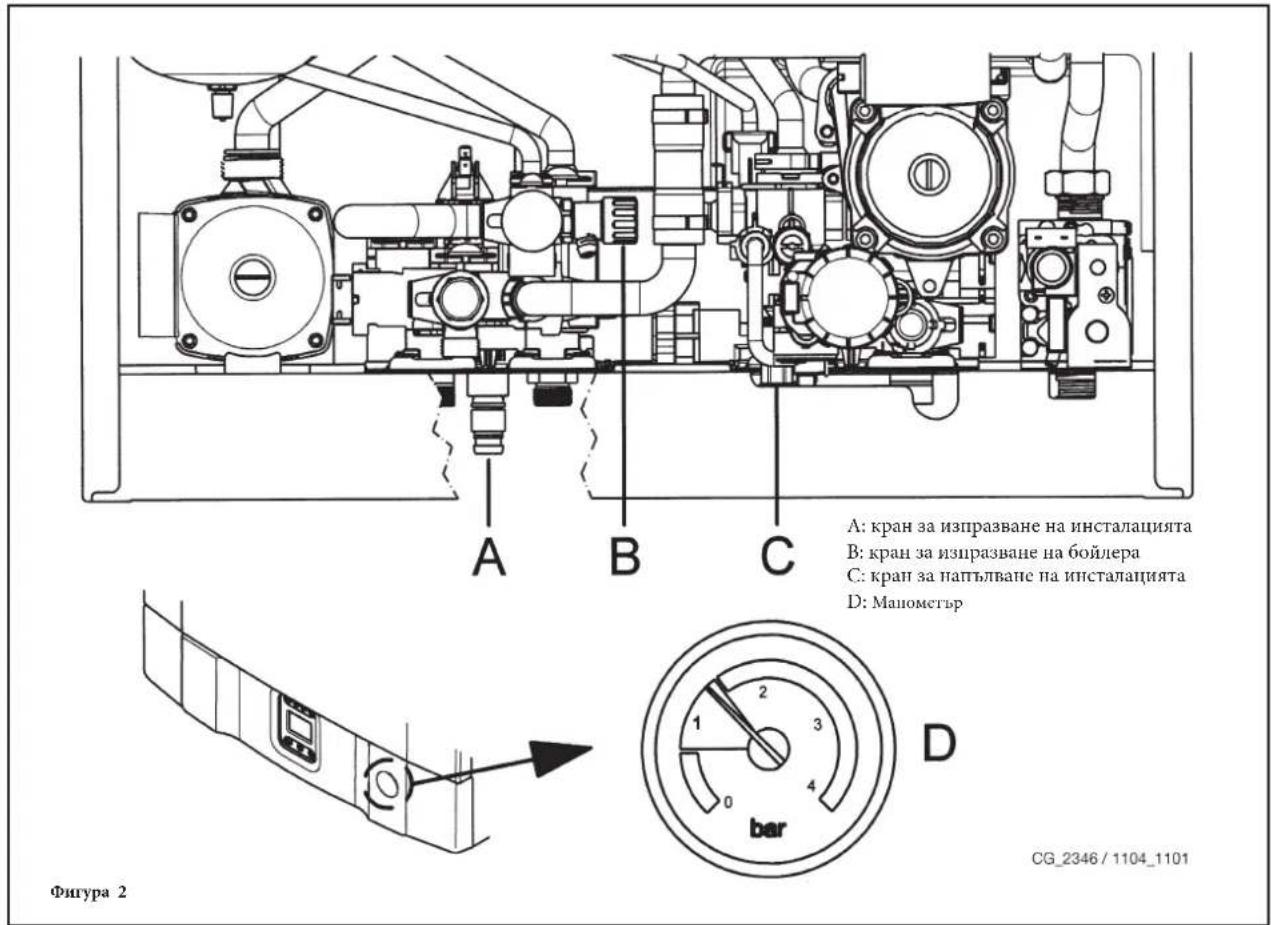

A: кран за изправване на инсталацията B: кран за изправване на бойлера C: кран за напълване на инсталацията D: Манометър Figura 2 CG_2346 / 1104_1101

Котельт е оборудван с воден пресостат, който в случай на липса на вода не позволява задействането на котела.

ЗАБЕЛЕЖКА: Ако често настъпва спад в налягането, потърсете помощта на Техническия Сервиз.

7. ИЗКЛЮЧВАНЕ НА КОТЕЛА

За да се изключи котела трябва да се прекрати електрическото захранване към него.

При режим на работа "ИЗЛКЮЧЕН" (параграф 5), котельт е изключен (дисплеят показва надписа OFF), по електрическата верига е под напрежение и е активирана защитата против замръзване (параграф 9).

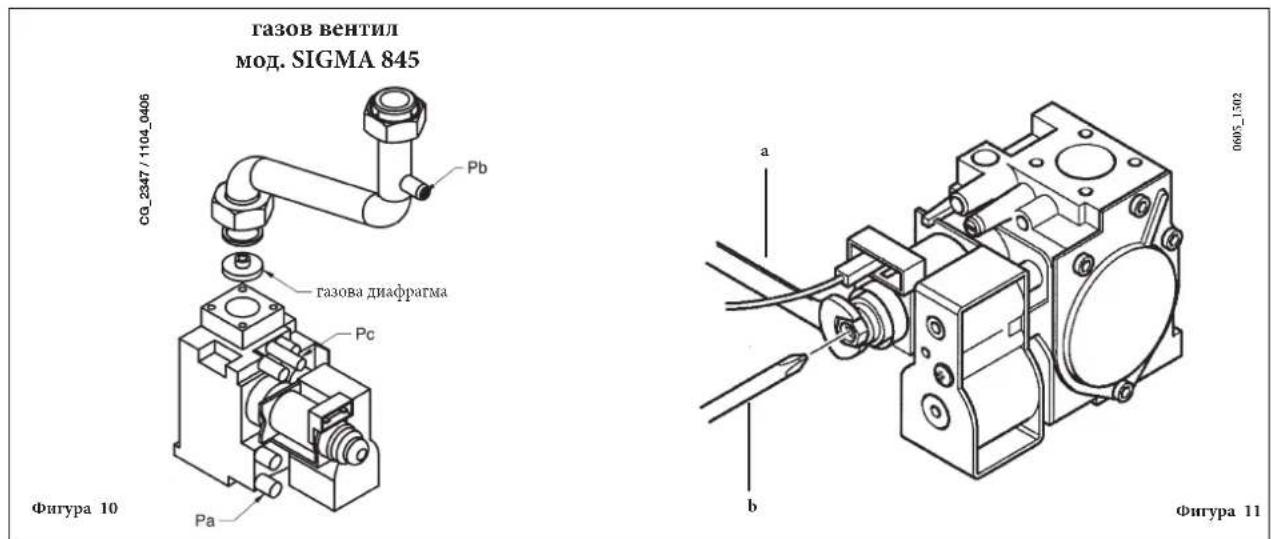

Котлите могат да работят както с природен газ, така и с пропан/бутан.

В случай на смяна на горивото, е необходимо да потърсите помощта на Техническия Сервиз.

9. ПРОДЪЛЖИТЕЛЕН ПЕРИОД НА БЕЗДЕЙСТВИЕ. ПРЕДПАЗВАНЕ ОТ ЗАМРЪЗВАНЕ

По правило се избягва изпразването на цялата инсталация, тъй като смяната на водата води до непужни и вредни утайки от варовик във вътрешността на котела и нагряващите тела. Ако през зимата инсталацията не се използва и има опасност от замръзване, е препоръчително водата от инсталацията да се смесва с подходящи разтвори специфични за целта (напр. пропиленов гликол съчетан с препарати, които предпазват от корозия и от образуване на котден камък)

Електронното управление на котела е оборудвано с функцията "защита от замръзване" в отоплителния кръг, като при изходна температура на инсталацията по-ниска от 5 °C, се задейства горелката докато изходната температура достигне 30 °C.

Тази функция се активира когато:

* котельт е свързан към електрическото захранване;
* има газ
* налягането в инсталацията е подходящо
* котельт не е блокирал.

10. АЛАРМЕНИ СИГНАЛИ-ЗАДЕЙСТВАНЕ НА УСТРОЙСТВАТА ЗА ЗАЩИТА

Аномалиите се визуализират на дисплея чрез идентификационен код (напр. Е 01):

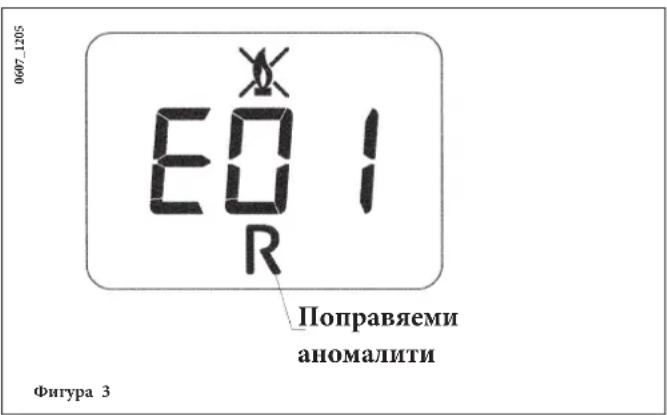

0607_1205 E01 R Поправяеми аномалити Фигура 3

За да РЕЗЕТИРАТЕ котела, задръжте натиснат поне за 2 секунди бугона "R". В случай на често повторение на аномалията, потърсете помощта на Техническия Сервиз.

ЗАБЕЛЕЖКА: Могат да се направят 5 последователни опита за рестартиране, след което котельт остава блокирал. За да се предприеме нов опит за рестартиране, трябва да изключите котела за няколко секунди.

ВИЗУАЛИ ЗИРАН КОД	АНОМАЛИЯ МЕРКИ
E01	Блокиране поради неуспешно запалване	Задръжте натиснат бутона “R” поне за 2 секунди. В случай на често задействане на това устройство, потърсете помощта на Техническия Сервиз.
E02	Блокиране поради задействане на защитния термостат	Задръжте натиснат бутона “R” поне за 2 секунди. В случай на често задействане на това устройство, потърсете помощта на Техническия Сервиз.
E03	Задействане на термостата/пресостата за изгорелите газове	Потърсете помощта на Техническия Сервиз.
E04	Блокиране след 6 последователни опита за запалване	Задръжте патиспат бутопа “R” поне за 2 секунди. В случай на често задействане на това устройство, потърсете помощта на Техническия Сервиз.
E05	Повреда на сондата за отопление	Потърсете помощта на Техническия Сервиз.
E06	Повреда на сондата за битовата топла вода	Потърсете помощта на Техническия Сервиз.
E10	Водният пресостат не позволява стартиране.	Проверете дали налягането в инсталацията е подходящо. Виж параграф 6. Ако проблемът не се разреши, потърсете помощта на Техническия Сервиз
E25/E26	Задействане на защита поради възможност от блокирала помпа .	Потърсете помощта на Техническия Сервиз.
E35	Отчетен пламък при изключена горелка (грешка в пламъка)	Задръжте натиснат бутона “R” поне за 2 секунди. В случай на често задействане на това устройство, потърсете помощта на Техническия Сервиз.
E96	Загасване причинено от памален приток на захранваце	РЕЗЕТИРАНЕТО е автоматично. Ако проблемът не се разреши, потърсете помощта на Техническия

ЗАБЕЛЕЖКА: при аномалия, осветлението на дисплея примигва в синхрон с визуализирания код на грешката.

За да се осигури максимальна ефективност и безопасност на работа на котела, е необходимо в края на сезона, Техническият Сервиз да извърши преглед. Добрата поддръжка води винаги до по-икономична работа на инсталацията.

Външното почистване трябва да се извършва при изключено съоръжение (виж раздел 7 "изключване на котела), като не се използват абразивни, агресивни и/или лесно запалителни препарати(напр.бензин, алкохол и др.).

12. ОБЩИ УКАЗАНИЯ

Техническите указания и инструкции, които следват, са предназначени за инсталаторите с цел качествен монтаж. Указанията отнасящи се до запалването и употребата на котела се съдържат в раздела предназначен за потребителя.

• Котельт може да се използва с всякакъв вид радиатори, конвекторни панелни, термо конвекторни, захранвани с една или две тръби. Диаметърът на тръбопровода, при всеки случай, се изчислява по традиционен метод в съответствие с характеристиката дебит-напорна височина указана на табелката и в параграф 25.
• Опаковъчните материали (пластмасови торби, стиропор и др.) трябва да се пазят от достъпа на деца, като източници на потенциална опасност.
  • Първото пускане трябва да се извърши от упълномощения Техническия Сервиз указан в приложението.

Неспазването на горните указания води до невалидност на гаранционния срок.

УКАЗАНИЯ ЗА ДОПЪЛНИТЕЛНА ПОМПА

Ако се използва допълнителна помпа за отоплителната инсталация, монтирайте я на връщащия кръг на котела. Това позволява правилното функциониране на водния пресостат.

ако бързонагряващия (смесен) котел е монтиран към слънчева инсталация, максимальната входна температура на притока на битовата вода към котела не трябва да бъде по-висока от 60°C.

Този котел служи за нагряване на водата до температура по-ниска от тази на кипене, при наличие на атмосферно налягане. Котельт трябва да бъде монтиран към отоплителна инсталация и мрежа за снабдяване с топла битова вода, съобразно капацитета и мощността му.

Преди да монтирате котела, трябва да направите следните проверки:

a) Уверете се, че котелът е предвиден за работа с вида газ на разположение. Това се вижда от надписа на опаковката и табелката на оборудването.
6) Проверете дали коминът има необходимата тяга, няма стеснявания и в него не са изведени отводните тръби на други уреди, освен ако не е преназначен за тази цел според съответните действащите норми и разпоредби.
в) Проверете, при наличие на снадки на вече съществуващи димоотводи, дали са съвсем чисти, тъй като при работа, нагара по стените може да падне и запуши прохода на изгорелите газове.

С цел да се запази правилното функциониране и гаранцията на оборудването, вземете задължително следните мерки:

1. Кръг на битовата топла вода:

1.1. Ако твърдостта на водата надвишава 20 °F (1 °F = 10 mg калциев карбонат на литър вода), се препоръчва монтажа на полифосфатен дозатор или устройство с подобно действие съобразено със съответните разпоредби.
1.2. Извършете акуратна промивка на инсталацията след монтажа на котела и преди употребата му.
1.3. Материалите използвани в кръга на битовата топла вода отговарят на изискванията на Директива 98/83/ЕО.
2. Отоплителен кръг
2.1. нова инсталация

Преди да пристъпите към монтажа на котела, инсталацията трябва добре да се почисти с цел да се отстранят евентуални останки от стружки, запойки или разтворители, като се използват подходящи препарати налични в търговската мрежа, които са некиселинни, неалкални, неагресивни към метал, пластмаса и гума. Препоръчват се следните препарати:

SENTINEL X300 или X400 и FERNOX Регенератор за отоплителни инсталации. При употребата на тези препарати, следвайте инструкциите към тях.

2.2. съществуваща инсталация:

Преди монтажа на котела, инсталацията трябва напълно да се изпразни и добре да се почисти от утайки и нечистотии, използвайки споменатите в точка 2.1. подходящи препарати налични в търговската мрежа.

За предпазване на инсталацията от варовикови отлагания е необходима употребата на препарати като SENTINEL X100 и FERNOX Защита за отоплителни инсталации. При употребата на тези препарати, следвайте инструкциите към тях.

Наличието на утайки в отоплителната инсталация води до неизправности в работата на котела(напр.прегряване и шум в топлообменника)

Неспазването на тези изисквания води до невалидност на гаранционния срок.

14. МОНТАЖ НА КОТЕЛА

След определяне местоположението на котела, уверете се, че е осигурено пространство за удобна поддръжка (нужно е пространство от най-малко 450mm над горната част на котела за подмяна на разширителния съд)

Извършете монтажа на инсталацията като започнете от положението на водопроводните и газови връзки в долната част на монтажната рамка. Препоръчва се монтажа на два спирателни крана на отоплителния кръг (изходен и входен) G3/4, които се добавят по желание на клиента и позволяват да се извършват ремонтни работи без да се източва водата от инсталацията. При монтаж към вече съществуващи инсталации, освен гореспоменатото, се препоръчва в долната част на обратния приток на котела да се предразположи утаителен съд за събiranе на наноси и отпадъци, които остават и след почистването и могат да влязат в циркулация. След закрепване на котела на стената, свържете засмуквателния и отводния комин, комплектовани като аксесоари, по начина описан в следващите параграфи.

При монтаж на котел с естествена тяга, модел 24 BIC, осъществете свръзката към комина чрез метална тръба, дълготрайна и устойчива на механично въздействие, топлина и на действието на продуктите от горенето и евентуалния им конденз.

ВАЖНО

След като нагълните котела, трябва да обезвъздушите всичките му вътрешни компоненти и тези на инсталацията, като следвате долуописаното:

• затворете спирателния кран на газта;
  • включете котела към захранването;
  • отворете клапана за обезвъздушаване на корпуса на помпата;
• настройте котела на работен режим "ЗИМА" чрез бутон ( )
  • подайте заявка за отопление чрез стайния термостат;
• към заявката за отопление добавете заявка за топла битова вода, като отворите един кран на топлата вода;
  • след няколко опита за запалване, котельт ще блокира (на дисплея ще се появи код на грешка E01)
• за да резетирате, задръжте натиснат бутона“R” за поне 2 секунди;
  • повторете процедурата поне още два пъти
• затворете клапана за обезвъздушаване

След обезвъздушаване на котелната система, може да се пристъпи към първото пускане в действие.

БЕЛЕЖКА ЗА РАЗШИРИТЕЛНИЯ СЪД

Котельт е снабден фабрично с разширителен съд с вместимост 7,5 литра и предварително налягане 1 бар. Максималният обем на водата на инсталацията зависи от хидростатичното налягане и от средната температура от 80°C (изходна: 95°C входна: 75°C).

Хидростатично налягане (m) 5 6 7	8 9 10
Максимален обем на инсталацията (I) 1	38 131 119 1	07 97 87

600 950 466

CG 2351 / 1104.1102 188,5 65 130 65 91,5 60 202

202 266 51

Фигура 4

ВНИМАНИЕ

Закрепете добре хидравличните връзки към нипелите на котела (максимална сила на завъртане 30 Nm).

	G”3/4 ПОДАВАНЕ КЪМ ОИ G”1/2 ИЗХОД НА Б.Т.В.
	G”3/4 ВРЪЩАНЕ ОТ ОИ G”1/2 ВХОД СТУДЕНА ВОДА
	G”3/4 ВХОД НА ГАЗ В КОТЕЛА

Монтажа на котела може да се извърши лесно и удобно, благодарение на комплектованите аксесоари, които ще намерите описани в последствие.

Първоначално котельт е предразположен за свързване към една тръба за отвод и аспирация от коаксиален тип, вертикална или хоризонтална. Благодарение на аксесоара раздвоител може да се използват отделни тръби.

За монтажа трябва да се използват само аксесоарите комплектовани от производителя!

ВНИМАНИЕ: За гарантиране на по-голяма безопасност на работа, димоотводните тръби трябва да бъдат добре закрепени към стената посредством съответните скоби.

Този тип комин позволява отвеждането на изгорелите газове и засмукването на въздух нужен за горенето както извън сградата, така и в комини от типа LAS.

Коаксиалното коляно от 90° позволява свързването на котела към тръбите за отвод и аспирация във всички посоки благодарение на възможността за завъртане на 360°. Може да бъде използвано като допълнително коляно в съчетание с коаксиалния комин или коляното от 45°.

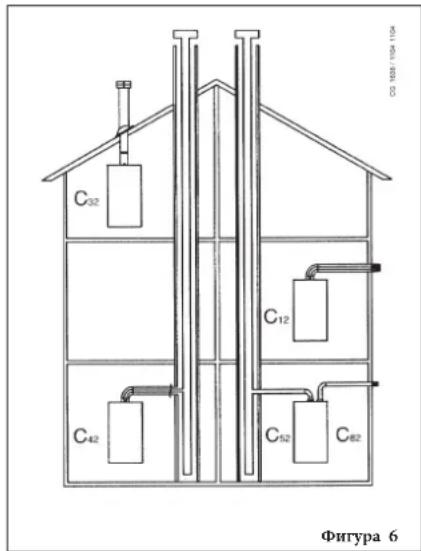

C32 C12 C42 C52 C82 Фигура 6

При димоотвеждане навън, тръбата за отвод и аспирация трябва да излиза от стената поне 18 mm за да може да се постави алуминиева розетка с уплътнение с цел да се избегне проникване на вода.

Наклонът навън на този вид тръба трябва да бъде най-малко 1 см на метър дължина.

• Монтажа на коляно от 90° намалява общата дължина на комина с 1 метър.
• Монтажа на коляно от 45°намалява общата дължина на комина с 0,5 метра.

Първото коляно от 90° не влиза в изчисляването на наличната максимальна дължина.

Диаметър коаксиален комин за отвод и аспирация (mm)	Дължина (m)	Употреба на ДИАФРАГМА за АСПИРАЦИЯ А (mm)
60/100	0 ÷ 1,5 76
	1,5 ÷ 4 HE
80/125	0 ÷ 5 80
	5 ÷ 10 HE

Монтажът може да се извърши както на наклонен покрив, така и на плосък покрив като се използва аксесоара комин и като отция за клиента, керемида с изолация.

0503_0908/CG1641

За по-подробна информация относно монтажа на аксесоарите, направете справка с техническото описание, което ги придружава.

Този вид комин позволява отвеждането на изгорелите газове както извън сградата, така и в отделни комини. Засмукването на въздух може да става на място различно от това на отвода на газовете. Аксесоарът раздвоител е снабден с редукционен пръстен за димоотвода (100/80) и пръстен за приток на въздух. Уплътнението и болтовете на пръстена за приток са предварително свалените от капака.

Модел на котела (L1+L2)		Положение на регулатора	CO_2 %
			G20 G31
24 BIC FF	0÷20 1		6,1 8,7
	20÷30 2

Първото коляно от 90° не влиза в изчисляването на наличната максимальна дължина.

Коляното от 90° позволява свързването на котела към комините за отвод и аспирация във всички посоки благодарение на възможността за завъртане на 360°. Може да бъде използвано като допълнително коляно в съчетание с комина или коляното от 45°.

• Монтажа на коляно от 90° намалява общата дължина на комина с 0,5 метра.
• Монтажа на коляно от 45°намалява общата дължина на комина с 0,25 метра.

Настройка на въздушния регулатора при раздвоения отвод

Настройката на този регулатор е необходима за подобряване на параметрите на работа и горене.

Чрез завъртане на пръстена за приток на въздух, който може да бъде монтиран както от дясно, така и от ляво на димоотвода, може своевременно да се регулира излишъка на приток съобразно общата дължина на тръбите за отвеждане и приток.

Завъртете регулатора в посока обратна на часовниковата стрелка за намаляване на притока на въздух и обратно, за увеличаване.

За по-добра експлоатация, може да се измери, чрез анализатор на продуктите от горенето, съдържанието на CO_2 в димните газове при максимален температурен капацитет и постепенно да се настрои регулатора на приток, докато се достигнат стойностите на CO_2 от следната таблица, при условие, че измерените са по-ниски.

За правилния монтаж на това устройство, вижте придружаващата го инструкция.

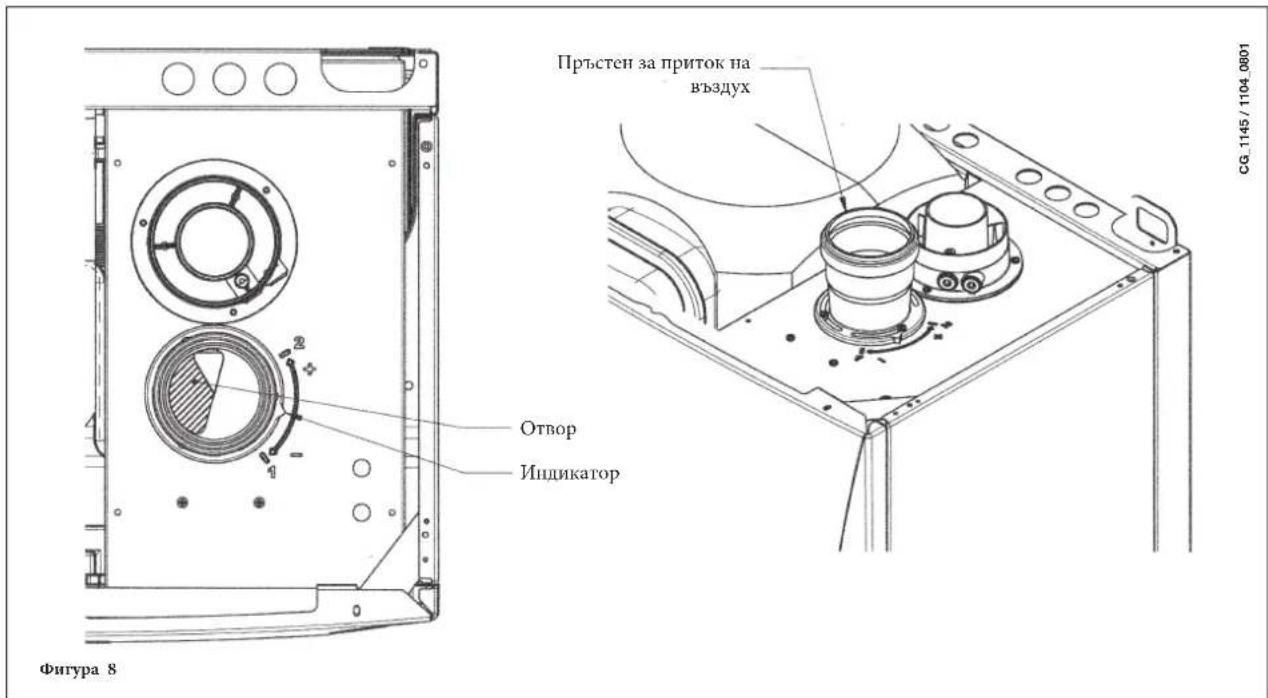

Пръстен за приток на въздух Отвор Индикатор Фигура 8 CG_1145 / 1104_0801

ВАЖНО - Минималният наклон навън на димоотвода трябва да бъде 1 см на метър дължина. При монтаж на кит за конденз, наклона на тръбата трябва да бъде ориентиран към котела.

CG_1643_FR / 1010_0101

L₁ L₂

1. max = 10 m

L₁ L₂

NB: За типа C52, терминалите на тръбите за приток на въздух и отвеждане на димните газове не трябва да се разполагат на противоположни стени на сградата.

За димоотводи тип С52, тръбата за приток на въздух трябва да е дълга максимум 10 метра.

Ако димоотвода превишава дължина 6 метра, е необходимо да се монтира, в близост до котела, кит за събиране на конденз, комплектован като аксесоар

ВАЖНО: димоотводната тръба трябва да бъде подходящо изолирана, където повърхността ў влиза в контакт със стените на жилището (напр. с подложка от стъклена вата). За по-подробна информация относно монтажа на аксесоарите, вижте техническото описание, което ги придружава.

17. ЕЛЕКТРИЧЕСКИ ВРЪЗКИ

Електрическата безопасност на съоръжението е осигурена, когато същото е правилно свързано към добре заземена инсталация, съобразно изискванията за безопасност.

Котелът изисква свързване към ел. мрежа със захранване 230 V еднофазен + земя, посредством кабела с три проводника, с който е снабден, като се спазят полюсите ФАЗА – НУЛА.

Свързването трябва да се извърши чрез двуполюсен прекъсвач с отстояние между контактите от поне 3 mm. В случай на смяна на захранващия кабел, използвайте хармонизиран кабел "HAR H05 VV-F" 3x0,75 mm ^2 с максимален диаметър 8 mm.

...Достъп до захранващия клеморед

• изключете котела от напрежението чрез двуполюсния прекъсвач;
• развийте фиксаторните болтове на контролния панел на котела;
• завъртете контролния панел;
• махнете капака, за достъп до електрическите свръзки (Фигура 9).

Бързодействащият предпазителят от 2А е вграден в захранващия клеморед (за проверка и/или подмяна, извадете черното гнездо на предпазителя).

ВАЖНО: спазвайте ориентацията на полюсите на захранването L (ЛИНИЯ/ФАЗА) - N (НУЛА).

(L) = Линия/ Фаза (кафяв)
(N) = Нула (син)
+ = Земя (жълт-зелен)
(1) (2) = Изход за стаен термостат

TERMINAL TELEKEX L.N. 2 1 ⊕ N L Φигура 9 CG 1853 / 1103 2302

• Осигурете достъп до захранващия клеморед (фигура 9), както е объяснено в предишния параграф;
  • махнете мостчето на клеми (1) и (2);
• вкарайте кабела с два проводника през каналчето и го свържете към двете клеми.

Настройката на котела към употреба на природен газ (G. 20) или пропан/бутан (G. 31) се извършва от Техническия Сервиз

Необходими са следните операции:

A) подмяна на дюзите на главната горелка и на газовата диафрагма (където е необходимо);
Б) тариране на макс. и мин. стойности на регулатора на налягането.

A) Подмяна на дюзите

• махнете внимателно главната горелка
• сменете дюзите на главната горелка като ги затетнете добре за да няма течове на газ. Диаметъра на дюзите е указан в таблица 2.
• подменете газовата диафрагма разположена на газовия клапан (фигура 10). Диаметъра на диафрагмата е указан на табела 2.

Внимание: не е необходима промяна на параметър F02.

Б) Тариране на регулатора на налягането

- свържете положителния контакт на налягане на един диференциален манометър, за предпочитане воден, към контакта за налягане (Pb) на газовия вентил (Фигура 10). Само при моделите със затворена камера, свържете отрицателния контакт на манометъра към "T" - образен вход, който позволява едновременното свързване на контакта за компенсация на котела, контакта за компенсация на газовия вентил (Pc) и самият манометър. (Измерването може да се извърши и като се свърже манометъра с контакта за налягане (Pb) и се махне предния панел на затворената камера);

Измерването на налягането на горелките по начин различен от гореописания, може да не бъде достоверно, тъй като пренебрегва депресията създадена от вентилатора на затворената камера.

Б1) Регулация на номиналната мощност:

• отворете крана на газта и настройте на режим Зима;
• регулирайте котела на максимальна мощност следвайки указанията от раздел 19.1;
• махнете капака на модулатора;
• регулирайте месинговия винт (а) докато достигнете стойностите указани в таблица 1;
- проверete дали стойността на динамичното налягане на захранване на котела, измерено в контакт (Ра) на газовия вентил (Фигура 10) е правилна (37 mbar за пропан/бутан и 20 mbar за натурален газ).

Б2) Регулация на минималната мощност:

• изключете захранващия кабел на модулатора и развийте винт (b) до достигане на стойността отговаряща на минималната мощност (виж таблица 1);
  • включете кабела;
• поставете капака на модулатора и уплътнете.

Б3) Последна промяна

- залепете допълнителния етикет доставен за пренастройка на котела и отбележете типа газ и извършените регулации.

Ако налягането на захранване с природен газ е прекалено ниско (по-ниско от 17 mbar), махнете газовата диафрагма, монтирана над газовия вентил (фиг.10) и настройте параметъра F02=00 от електронния контрол (\$21).

19.1 ФУНКЦИЯ ЗА ТАРИРАНЕ НА ГАЗОВИЯ КЛАПАН

За по-лесно тариране на газовия клапан, може да се зададе функцията за тариране директно от командното табло на котела, следвайки долуописаните указания:

a) натиснете едновременно за поне 6 секунди бутоните + III+
b) след около 6 секунди символите започват да примигват;
с) през интервал от 1 секунда, на дисплея се визуализира, "100" и температурата на подаване.
На този етап котелът работи с максимальна мощност в режим на отопление (100%).
d) Чрез натискане на бутоните +/- - може да се регулира на момента (100% или 0%) мощността на котела;
e) Регулирайте болта "Pmax/Pmin" (фигура 10) до достигане на отбелязаната на Табела 1 стойност на налягането.
За регулиране на налягането при максимальна мощност на работа, завъртете болта "Pmax" (фиг. 10) в посока на часовниковата стрелка за увеличаване или в обратната посока за намаляване на налягането към горелката.
За регулиране на налягането при минимална мощност на работа, завъртете болта "Pmin" (фиг. 10) в посока обратна на часовниковата стрелка за увеличаване или в посока на часовниковата стрелка за намаляване на налягането към горелката.
f) чрез натискане на на бутоните +/- може постепенно да се зададе желаното ниво на мощност (интервал = 1%).

88.8 i R 功 0305-2012/10/2012_1203

За излизане от функцията, натиснете бутон ⏻

Забележка

Функцията се дезактивира автоматично след около 15 минути, при което електронното табло преминава на предишния си режим на работа или при досигане на максимальната зададена температура.

Таблица на дюзите на горелката

	24 BIC FF		24 BIC
тип газ	G20	G31	G20	G31
диаметър на дюзите (mm)	1,18	0,69	1,18	0,69
Налягане на горелката (mbar*)МИНИМАЛНА МОЩНОСТ	1,7	6,9	1,6	6,6
Налягане на горелката (mbar*)НОМИНАЛНА МОЩНОСТ	7,8	24,7	7,5	18,1
Диаметър на газовата диафрагма (mm)	4,2	3,5	4,2	3,5
No дюзи	18

Таблица 1

Разход 15°C-1013 mbar	24 BIC FF - 24 BIC
	G20 G31
Номинална мощност	2,73 m^3/h	2,00 kg/h
Минимална мощност	1,26 m^3/h	0,92 kg/h
Долна тошлина на изгаряне	34,02 MJ/m^3	46,34 MJ/kg

Таблица 2
* 1 mbar = 10,197 mmH₂O

20. ВИЗУАЛИЗАЦИЯ НА ПАРАМЕТРИТЕ НА ДИСПЛЕЯ (ФУНКЦИЯ "INFO")

Задръжте натиснат за поне 5 секунди бутона “І” за да визуализирате на дисплея, разположен на челния панел на котела, информация за работата на котела.

ЗАБЕЛЕЖКА: Когато функцията "INFO" е активирана, на дисплея (фигура 12) се появява надпис "A00", който се редува със стойността на изходната температура на котела

800°F 35°C°F

Фигура 12

● Натиснете бутони (✗) за да визуализирате следната информация:

A00: актуална стойност (°C) на температурата на битовата вода (A.C.S.);

A01: актуална стойност (°C) на външната темпаратура (при включена външна сонда);

A02: стойност (%) на тока на модулатора (100% = 310 mA);

A03: стойност (%) на обхвата на мощността (MAX R);

A04: зададената стойност (°C) на температурата за отопление -- При свързана външна сонда, се визуализира величината на кривата "kt" (параграф 26);

A05: актуална стойност (°C) на изходната температура за отопление;

A06: зададената стойност (°C) на температурата на битовата вода;

A07: — —;

A08: стойност (l/minx10) на дебита на битовата вода;

A09: последната регистрирана грешка на работа на котела.

- Тази функция е активна за време от 3 минути. Функцията "INFO" може да се прекъсне с натискане на бутон (i) за поне 5 секунди или чрез изключване на котела от напрежението.

21. НАСТРОЙКА НА ПАРАМЕТРИТЕ

За настройване на параметрите на котела, натиснете едновременно бутон (− 🚫) и бутон (− 🚪) за поне 6 секунди. Когато функцията е активирана, на дисплея се появява надписа "F01", който се редува със стойността на визуализирния параметър.

Промяна на параметрите

• За преглед на параметрите, използвайте бутони (+/-);
• За настройка на отделните, параметри използвайте бутони (+/-);
- За запеметяване на стойността, натиснете бутон (☐); на дисплея се появява надпис "МЕМ";
- За излизане от настройката без запеметяване, натиснете бутон (і); на дисплея се появява надпис "ESC".

	Описание параметри	Фабрични настройки
		24 BIC FF 24 BIC
F01	Тип котел10 = затворена камера 20 = отворена камера	10 20
F02	Тип на използвания газ01 = МЕТАН И ПРОПАН/БУТАН	02
F03	Водопроводна система	15
F04	Настройка на програмно реле 1 (виж инструкцията SERVICE)00 = неактивна функция01 = аларма сграда02 = вентилатор за проветряване на помещението03 = неактивна функция04 = зонова помпа командвана от стаен термостат (230V)05 = неактивна функция	04
F05	Настройка на програмно реле 2 (Помца за битовата вода)	03
F06	Настройка на максимальна зададена температура (°C) за отопление00 = 85°C - 01 = 45°C (неактивна функция)	00
F07	Конфигурация предимство кръг на битовата вода	00
F08	Макс. мощност в режим на отопление (0-100%)	100
F09	Макс. мощност в режим на битова топла вода (0-100%)	100
F10	Мин. мощност в режим на отопление (0-100%)	00
F11	Време на изчакване преди ново пускане в режим на отопление(00-10 Минуги) - 00=10 Секунди	03
F12	Диагностика (Виж инструкцията SERVICE)	--
F13-F14-F15	Фабрична настройка (да не се променя)	00
F16	Функция Антилегионела00 = дизактивирапа функция55...67 = активирана функция (сетпойнт °C)	00
F17	Избор на вида отоплителен пресостат00 = хидравличеп пресостат01 = диференциален хидравличен пресостат	00
F18	Данни на производителя	00

22. УСТРОЙСТВА ЗА НАСТРОЙКА И БЕЗОПАСТНОСТ

Котельт е реализиран в съответствие с всички изисквания на европейските нормативи и по-точно е оборудван с:

- Пресостат за въздуха (модел 24 BIC FF)

Това устройство позволява запалването на горелката само при напълно изправна система за отвеждане на отработилите газове. При наличие на някоя от следните аномалии:

• терминала на димоотвода е запушен
- тръба на Вентури
- блокиран вентилатор
- връзката тръба на Вентури - пресостат е прекъсната

котельт остава в изчакване и сигнализира грешка с код E03 (виж таблица параграф 10).

- Термостат на отработилите газове (модел 24 ВIC)

Това устройство, чийто сензор е разположен в лявата част на колектора на отработилите газове, прекъсва притока на газ към главната горелка при запушен комин и/или липса на тяга.

За пускане отново, след премахване на причината, натиснете бутон (), за поне 2 секунди.

Изключването на това устройство е забранено

- Защитен термостат

Това устройство, чийто сензор е поставен на подаването къп отоплението, прекъсва притока на газ към горелката в случай на прегряване на водата от първичния кръг. В такава ситуация, котельт блокира и само след като се премахне причината, може да се повтори запалването, чрез натискане на бутон ( за поне 2 секунди.

Изключенето на това устройство е забранено

Йонизационния електрод, разположен на дясната страна на горелката, гарантира безопасност в случай на липса на захранване с газ или непълно изгаряне в горелката.

Трябва да натиснете бутон ( ), за поне 2 секунди за да се възстановят нормалните условия на работата.

• Воден пресостат

Това устройство разрешава запалването на горелката само ако налягането в инсталацията превишава 0,5 бара.

- Постциркулация на помпата в отоплителния кръг

Постциркулацията на помпата е електронно задействана, трае 180 секунди и се активира при отоплителен режим на работа от стайния термостат, след загасяне на горелката.

- Постциркулация на помпата в кръга на битовата топла вода

Постциркулацията на помпата е електронно задействана, трае 30 секунди и при режим на производство на битова топла вода се активира от сондата, след загасяне на горелката.

- Защита от замръзване (кръг на отопление и битова вода)

Електронното управление на котела е снабдено със защита от замръзване в отоплителния кръг, която при изходна температура на инсталацията по-ниска от 5 °C, задейства горелката до достигане на изходна температура от 30 °C.

Защитата е активна ако котельт е включен към ел. мрежата, ако има газ и налягането в инсталацията е подходящо.

- Липса на циркулация на вода в първичния кръг (вероятност от блокирала помпа)

При липса или недостиг на циркулация на вода в първичния кръг, котельт блокира и сигнализира грешка с код E25 (параграф10).

- Противоблокажен механизмъм за помпа

При липса на заявка за нагряване в продължение на 24 часа, в отоплителен режим, помпата се задейства автоматично за 10 секунди.

Защитната функция е активна, когато котельт е включен към ел. захранването.

- Противоблокажен механизмъм за трипътен вентил

При липса на заявка за нагряване в продължение на 24 часа, в отоплителен режим, трипътният вентил извършва пълна комутация. Тази функция е активна, когато котельт е включенкъм ел. захранването.

- Предпазна хидравлична клапа (кръг на отопление)

Това устройство, тарирано на 3 бара, обслужва отоплителния кръг

Препоръчва се монтаж на защитната клапа към тръбоотвод със сифон. Забранено е ползването ў за изпразване на отоплителния кръг.

ЗАБЕЛЕЖКА: ако се повреди сондата NTC на кръга на топлата вода, производството на топла битова вода е осигурено. В такъв случай, контрола на температурата се извършва от отоплителната сонда.

23. МОНТАЖ НА ЕЛЕКТРОДА ЗА ЗАПАЛВАНЕ И КОНТРОЛ НА ПЛАМЪКА

24. ПРОВЕРКА НА ПАРАМЕТРИТЕ НА ГОРЕНЕ

За измерване на к.п.д. на горене и състава на отпадъчните продукти от горенето, котельт е оборудван с два контакта предназначени за целта.
Единият контакт е свързан със системата за отвеждане на изгорелите газове и чрез него може да се измерва състава на отпадъчните продукти от горенето и к.п.д. на горене.
Другият е свързан със системата за приток на чист въздух за горенето и контролира евентуалната рециркулация на отпадъчните продукти от горенето при коаксиалните комини.
Чрез контакта свързан със системата за отвеждане, могат да се контролират следните параметри:

• температура на изгорелите газове

• концентрацията на кислород (O 2 ) или на въглероден двуюкис (CO 2 );
• концентрацията на въглероден окис (СО).

Температурата на въздуха за поддържане на горивния процес се измерва чрез контакта към системата за приток на въздух, като се вкарва измервателна сонда на около 3 см.

ЗАБЕЛЕЖКА: за регулацията на номиналната мощност виж раздел 19 (B1)

При котлите с естествена тяга, трябва да се направи отвор на димоотводната тръба на разстояние от котела 2 пъти вътрешния диаметър на самия димоотвод.

Посредством този отвор могат да се контролират следните параметри:

• температура на изгорелите газове
- концентрацията на кислород (O 2 ) или на въглероден двуокис (CO 2 );
- концентрацията на въглероден окис (СО).
Температурата на въздуха за поддържане на горивния процес се измерва в близост до входа на притока на въздух към котела.
Отворът, който трябва да се направи от квалифицирано лице преди първоначалното пускане на котела, трябва да бъде подходящо затворен за да гарантира херметичността на отвода на димните газове.

25. ХАРАКТЕРИСТИКИ ДЕБИТ/НАПОРНА ВИСОЧИНА НА ТАБЕЛКАТА

Помпата, която се използва (GRUN-DFOS UPSO 15-50) е от високонапорен тип, подходяща е за всеки вид отоплителна инсталация с една или две тръби. Автоматичният вентил за обезвъздушаване, вграден в корпуса на помпата осигурява бързото обезвъздушаване на отоплителната инсталация.

26. СВЪРЗВАНЕ НА ВЪНШНАТА СОНДА

В кабелната група, която излиза от командното табло, има два ЧЕРВЕНИ шермовани кабела. Свържете външната сонда със шермовката.

При свързана водна сонда, може да се промени кривата "kt" (Графика 2) чрез бутоните +/-

ЗАБЕЛЕЖКА: При монтаж в средно голямо жилище (добра външна изолация и инсталация с радиатори) е препоръчително климатичната крива "kt" да се настрои на стойност "25".

Крива "kt"

Te = външна темпаратура
Графика 2

Комплект разширителен съд, съставен от:

• 1 разширителен съд от неръждаема стомана;
• 1 супорт за разширителен съд;
• 1 нипел G1/2";
• 1 контрагайка;
• 1 гъвкава тръба за свръзка.

A B CG_2354 / 1104_1601

Свържете гъвкавата тръба (аксесоар от комплекта разширителен съд) към двете муфи А и В както е показано на фигура. Монтажа на разширителен съд за битовата вода се препоръчва в следните случаи:

• налягането на водоснабдителната система изисква монтаж на редуктор на налягането (налягане по-високо от 4 бара)
• на потока на студената вода е монтирана невъзвратна клапа.
• мрежата на студената вода е недостатъчна за разширяването на водата от бойлера и се налага употребата на разширителен съд за битовата вода.

ПРЕПОРЪКА

За по-ефикасна работа на разширителния съд, налягането на водоснабдителната мрежа трябва да бъде по-ниско от 4 бара. В противен случай, монтирайте редуктор на налягането. Редукторът трябва да бъде регулиран, така че налягането на подаваната вода да е по-ниско от 4 бара.

28. ГОДИШЕН ПРЕГЛЕД

За да се осигури максимален капацитет на работа на котела, е необходимо веднъж в годината да се извършват следните проверки:

• проверка на вида и здравината на уплътненията на газовата и горивната система;
• проверка на състоянието и правилното разположение на електродите за запалване и контрол на пламъка;
• проверка на състоянието на горелката и правилното ў закрепване;
• проверка за евентуални отпадъци в горивната камера; За почистването им използвайте прахосмукачка;
• проверка на правилната настройка на газовия вентил;
• проверка на налягането в отоплителната инсталация;
• проверка на налягането в разширителния съд;
• проверка на правилното функциониране на вентилатора;
• проверка на проходимостта на тръбите за отвод и приток;
• проверка на анода на бойлера.

ВНИМАНИЕ

Преди да предприемете каквато и да е манипулация, убедете се,че котельт не е включен към ел. захранването.

След приключване на поддръжката, възстановете положението на ключовете и/или стойностите на работните параметри на котела.

29. ИЗПРАЗВАНЕ НА КОТЕЛА И НА БОЙЛЕРА

ИЗПРАЗВАНЕ НА КОТЕЛА

Изпразването на котела може да се извърши чрез кранчето разположено при водопроводните свръзки.

За да изпразните котела от кранчето за мъркуч, разположено на дъното на котела, следвайте указанията по-долу (фиг. 14):

• затворете спирателните кранове на котела;
• отворете кранчето за мъркуч с помощта на 8 мм шестостенен ключ;
• изпразнете котела;
• затворете кранчето за мъркуч с помощта на 8 мм шестостенен ключ.

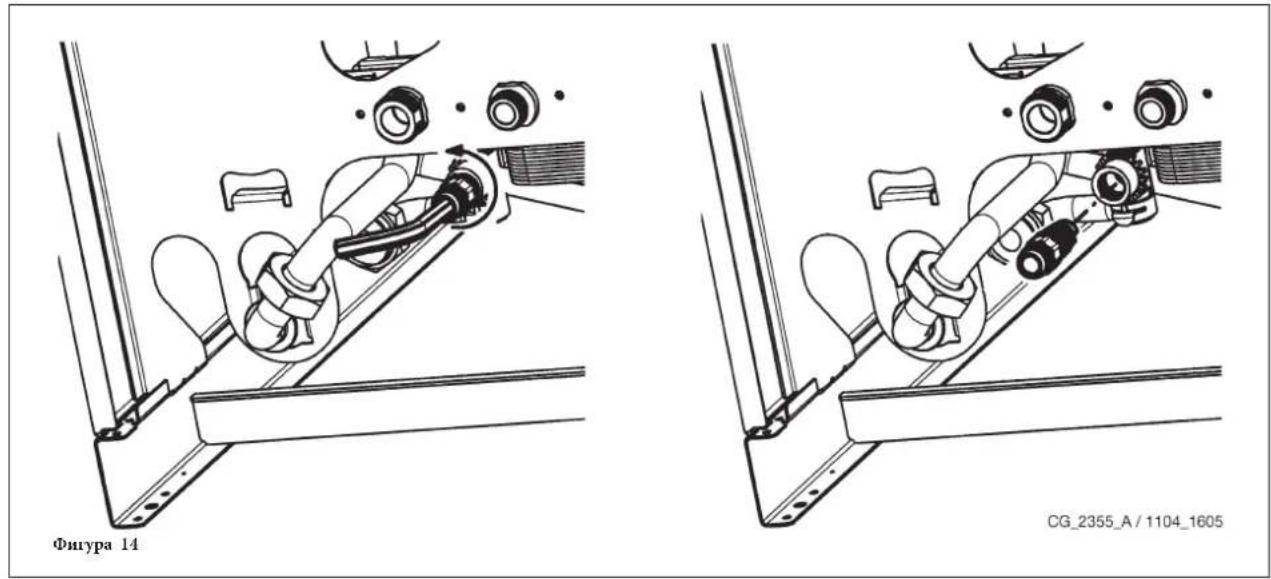

Фигура 14 CG_2355_A / 1104_1605

Изправането на бойлера може да извърши по долуописания начин:

• затворете кранчето за приток на битова вода;
• отворете един кран на топлата битова вода;
• отворете кранчето за източване (Фиг. 2-В);
• развийте леко разположената на дъното на бойлера гайка на изходната тръба на битовата вода.

30. ПОЧИСТВАНЕ НА ФИЛТРИТЕ

Филтрите на топлата вода и на отоплението се намират в съответни издърпващи се гилзи. Филтърът на отоплителния кръг се намира на обратния приток на отоплението (фигура 15F).За почистване на филтрите следвайте долуописаните указания;

• изключете котела от ел. захранване;
• затворете кранчето на входа на битовата вода;
• източете водата от отоплителния кръг като отворите кранче А от фигура 15;
• махнете скобата (1-F) на филтъра както е показано на фигурата и издърпайте внимателно гилзата (2-F), в която е поставен филтъра, без да прилагате излишна сила;
• за да извадите гилзата на филтъра на отоплението, първо трябва да махнете мотора на трипътния вентил (1-2G – фигура 15);
• почистете филтъра от отпадъци и утайки;
• поставете филтъра отново в гилзата и я вкарайте в гнездото ў, като я застопорите със съответната скоба.

ВНИМАНИЕ

При смяна и/или почистване на пръстените "OR" на хидравличната група, не използвайте като смазочни вещества, масла или грес, а само Molykote 111.

31. ПОЧИСТВАНЕ НА ВАРОВИКОВИТЕ ОТЛАГАНИЯ В КРЪГА НА БИТОВАТА ВОДА

За почистването следвайте долуописаното:

• Затворете кранчето за приток на битова вода
• Източете водата от битовия кръг като отворите един кран
• Затворете кранчето за изход на битовата вода
  • Махнете скобата 1E на фигура 15
• Извадете филтъра (2Е фигура 15).

Демонтирайте топлообменника вода-вода както е описано в следващия параграф и го почистете отделно.

За почистване на топлообменника и/или битовия кръг, използвайте продукта Cillit FFW-AL o Benckiser HF-AL.

32. ДЕМОНТАЖ НА ТОПЛООБМЕННИКА ВОДА - ВОДА

Топлообменикът, тип ламелен, от неръждаема стомана може да се демонтира с помощта на шестостенен ключ M4 по следните указания:

• изпразнете инсталацията, ако е възможно само котела, посредством съответното за целта кранче за източване;
• източете водата от кръга на битовата вода;
• махнете двата челно разположени фиксаторни болта на водния топлообменник и го извадете от гнездото му (фиг.15В).

H (2) (1) E (2) F (1) (2) B A C G (3) (1) (2) Фигура 15

ВНИМАНИЕ

Демонтажа на отделните водопроводни части да се извърши с необходимото внимание.

Не използвате остри инструменти и прекомерен натиск за изваждане на фиксаторните скоби.

33. ДЕМОНТАЖ НА АНОДА НА БОЙЛЕРА

Веднъж в годината, проверявайте състоянието на защитния магнезиев анод (преди това изпразнете бойлера като използвате предназначеното за целта кранче).

За да демонтирате анодовата група, извадете фиксаторния клип от бойлерната сонда, издърпайте я и развийте закрепващата гайка на анода с помощта на гаечен ключ 27 mm (A).

CG 2341 / 1103 2303 A

34. ФУНКЦИОНАЛНА СХЕМА НА ПОТОЦИТЕ

24 BIC FF

Легенда:

1 филтър отопление
2 манометър
3 моторизиран трипътен вентил
4 газов клапан с газова диафрагма
5 помпа на отоплителния кръг с дегазатор
6 невъзвратен клапан
7 дисконектор
8 кран за пълнене на котела
9 газова рампа с дюзи
10 колектор на димните газове
11 пресостат за въздуха
12 контакт за отрицателно налягане
13 контакт за положително налягане
14 тръба Вентури
15 вентилатор
16 защитен термостат
17 топлообменик вода-димни газове

18 електрод за запалване/контрол на пламъка
19 горелка
20 сонда NTC отопление
21 бойлер
22 разширителен съд на отоплителния кръг
23 сонда NTС на битовия кръг
24 анодна защита
25 помпа на битовия кръг
26 сензор за предимство на битовата вода
27 кран за изпразване на бойлера
28 защитен клапан на битовия крыг
29 разширителен съд на битовия кръг (аксесоар)
30 защитен клапан на котела
31 кран за източване на котела
32 хидравличен пресостат
33 невъзвратен клапан на автоматичен байпас
34 ламелен топлообменник

24 BIC

Изход битова топла вода битова вода 19 20 21 22 23 24 25 17 18 11 12 13 14 15 16 17 18 19 10 9 8 7 6 5 30 27 28 29 Връщане от отошление 4 3 2 1 Газ Вход

Фигура 17

Легенда:

1 филтър отопление
2 манометър
3 моторизиран трипътен вентил
4 газов клапан с газова диафрагма
5 помпа на отоплителния кръг с дегазатор
6 невъзвратен клапан
7 дисконектор
8 кран за пълнене на котела
9 газова рампа с дюзи
10 колектор на димните газове
11 термостат за димните газове
12 защитен термостат
13 топлообменик вода-димни газове
14 електрод за запалване/контрол на пламъка
15 горелка

16 сонда NTC отопление
17 бойлер
18 разширителен съд на отоплителния кръг
19 сонда NTC на битовия кръг
20 анодна защита
21 помпа на битовия кръг
22 сензор за предимство на битовата вода
23 кран за изпразване на бойлера
24 защитен клапан на битовия кръг
25 разширителен съд на битовия кръг (аксесоар)
26 защитен клапан на котела
27 кран за източване на котела
28 хидравличен пресостат
29 невъзвратен клапан на автоматичен байпас
30 ламелен топлообменник

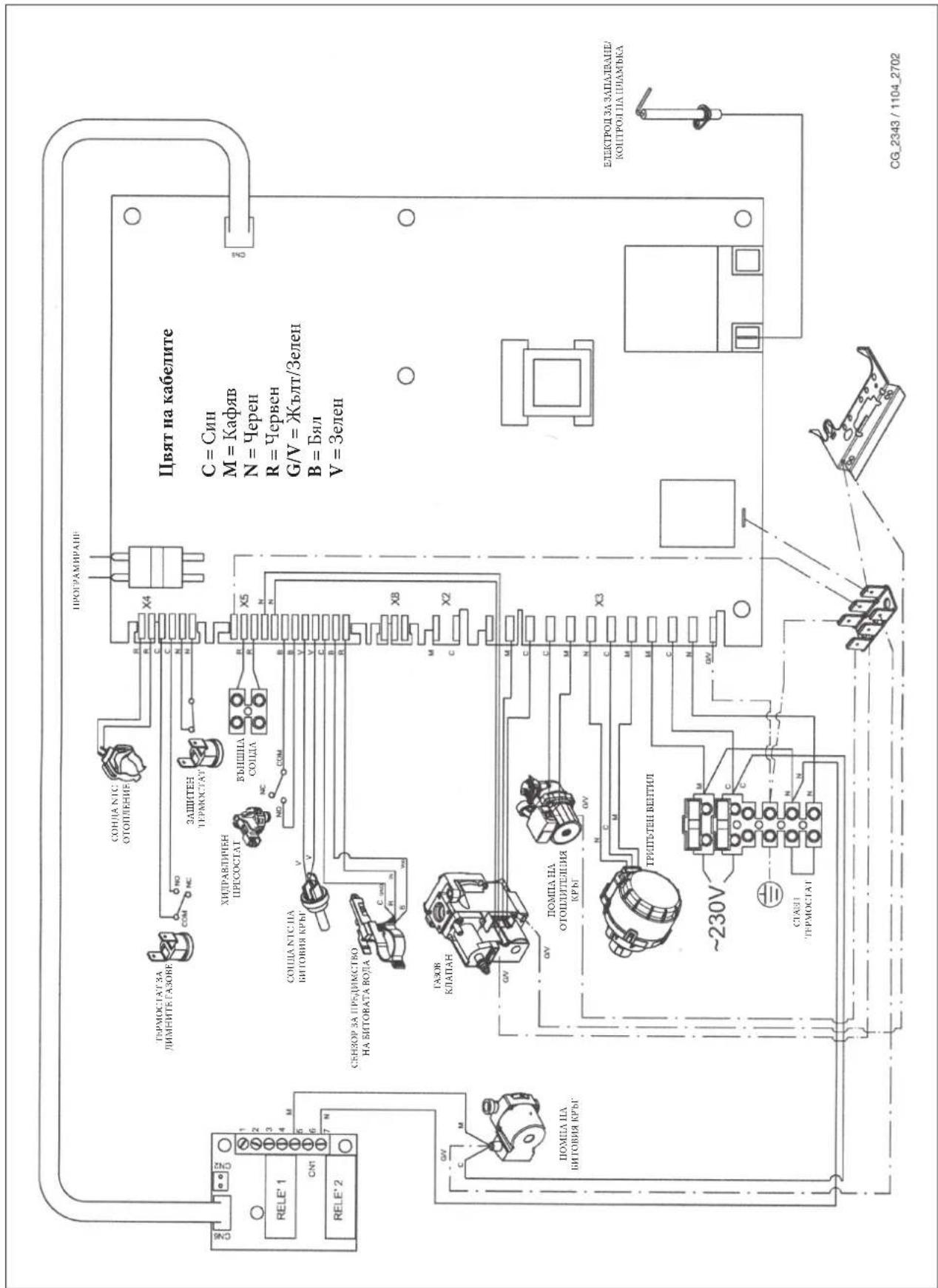

35. СХЕМА НА ЕЛЕКТРИЧЕСКИТЕ ВРЪЗКИ

24 BIC FF

Цвят на кабелите C = Син M = Кафяв N = Черен R = Червен G/V = Жълт/Зелен B = Бял V = Зелен RELE' 1 CN1 RELE' 2 ПРЕСОСТАТ ЗА ГРЬЗУХА СОНЦА НТС ОТОПЛЕНИЕ X4 ЗАЩИТЕН ТЕРМОСТАТ ХИДРАВЛІЧЕН ПРЕСОСТАТ ВЫШНА СОЦІА X5 СОЦА НТС НА БИТОВИЯ КРЬГ ВЕНТИЛАТОР СЕНЗОР ЗА ПРЕДИМСТВО НА ВИТОВАТА ВОЛА ГАЗОВ КЛАПАН ПОМПА НА ОТОПЛИТЕЛЬНА КРЬГ ПОМПА НА ОТОПЛИТЕЛЬНА КРЬГ ТРЕКЛТЕН ВЕНТИЛ ~230V СТАЖИ ТЕРМОСТАТ ПРОГРАМИРАНЕ ЕЛЕКТРОД ЗА ЗАПАЛВАНЕ/ КОНТРОД НА ПЛАМЬКА CG_2339 / 1104_1608

24 BIC

Цвят на кабелите C = Син M = Кафяв N = Черен R = Червен G/V = Жълт/Зелен B = Бял V = Зелен ПРОГРАМИРАНЕ СОНЦА НТС ОТОПЛЕНИЕ X4 ХИДРАВЛИРЕН ПРЕСОСТАТ БЪИШНА СОЦЦА X5 СОЦЦА НТС НА БИТОВИЯ КРЬГ СЕНЗОР ЗА ПРЕДИМСТВО НА ВИТОВАТА ВОЛА ГАЗОВ КЛАПАН ПОМЦА НА ОТОШИТЕЛЬНЯ КРЬГ ТРКИЛЬТЕН ВЕЛТИЛ ~230V СПАЗІ ТЕРМОСТАТ ЕЛЕКТРОД ЗА ЗАПАЛВАНЕ/КОИТРОПЛА ШЛАМЬКА CG_2343 / 1104_2702

Клас		II2H3P II2H3P
Номинален топлинен дебит		kW 25,8 25,8
Минимален топлинен дебит kW 11,9 11,9
Номинална топлинна мощност kW 24 23,3		kcal/h 20.600 20.000
Минимална топлинна мощност kW 10,4 10,4		kcal/h 8.900 8.900
К.п.д. според директива 92/42/EO		—	★★★	★★
Максимално налягане на водата в отоплителния кръг		bar	3	3
Вместимост на разширителния съд		1	7,5	7,5
Налягане на разширителния съд		bar	1	1
Капацитет на бойлера		1	42	42
Максимално налягане на водата в кръга на Б.Т.В.		bar	7	7
Минимално динамично налягане на водата в кръга на Б.Т.В.		bar	0,15 0,15
Минимален дебит на водата в кръга на Б.Т.В.		l/min	2,0	2,0
Производство на Б.Т.В. с T=25 ^		l/min	13,3 13,3
Производство на Б.Т.В. с T=35 ^		l/min	9	9,5
Специфичен дебит (*)		l/min	17,7 17,7
Температурни граници на отоплителния кръг		^ C	30/85	30/85
Температурни граници на кръга на Б.Т.В.		^ C	35/60	35/60
Тип		—	C12-C32-C42-C52-C82-B22 B	1135
Диаметър на коаксиалпия димоотвод		mm	60	-
Диаметър на коаксиалната тръба за приток на въздух		mm 100	-
Диаметър на раздвоения димоотвод		mm	80	-
Диаметър на раздвоения отвод за приток на въздух		mm	80	-
Диаметър на димоотвода		mm	-	125
Максимално количество на димните газове		kg/s	0,021 0,021
Минимално количество на димните газове		kg/s	0,021 0,019
Максимална температура на димните газове		^ C 135	110
Минимална температура на димните газове		^ C 108	85
Клас NOx		—	3	3
Тип газ		—	G20 G20
		—	G31 G31
Налягане на захранването с природеп газ		mbar	20	20
Налягане на захранването с пропан/бутан		mbar	37	37
Напрежение на електрическото захранване		V	230	230
Честота на електрическото захранване		Hz	50	50
Номинална ел. мощност		W 135	80
Нетпо тегло		kg	61	51
Размери	Височина	mm 950	950
	Ширина	mm 600	600
	Дълбочина	mm 466	466

Степен на защита от влага и проникване на вода (**)
IP X5D IP X5D
(*) според EN 625 - (**) според EN 60529

Фирмата DE DIETRICH, в пред вид непрекъснатия процес на подобрение на производството, си запазва правото да променя данните изложени в тази документация, във всеки момент и без предупреждение. Настоящата документация има информативна стойност и не може да се счита за договор с трети лица.

Szanowny Kliencie,

Ако налягането на захранване с природен газ е прекалено ниско (по-ниско от 17 mbar), махнете газовата диафрагма, монтирана над газовия вентил (фиг.10) и настройте параметъра F02=00 от електронния контрол (§21).

19.1 FUNCTIA DE REGLARE A VALVEI DE GAZ
