产品类型	IP监控摄像头
品牌	AXIS
型号	P1367-E
供电方式	PoE IEEE 802.3af/802.3at Type 1 Class 3
功耗	最大 9.2 W，标准 5.3 W
工作温度	-40 °C 至 55 °C（最高间歇 60 °C）
相对湿度	10% 至 100%（有凝结）
本地存储	microSD/microSDHC/microSDXC 卡槽（不含卡）
网络连接	带 PoE 的屏蔽 RJ45 以太网
音频	单声道麦克风输入（3.5 mm），线路输出（3.5 mm）
输入/输出	4 针 I/O 连接器：1 个可配置数字输入，1 个可配置数字输出，12 V DC 50 mA 电源
串行接口	RS485/RS422（2 个 2 针块）
防护等级	IK10（抗冲击）
对焦	自动对焦，带对焦辅助
变焦	手动控制变焦镜头
走廊模式	可旋转光学单元
安装	包含壁挂支架，使用 Torx 螺丝固定
维护与清洁	用纯水浸湿的干净布擦拭；请勿使用化学产品
安全	入侵警报、运动检测、事件触发器；使用屏蔽网线（STP）
备件与可维修性	可更换 CR2032 锂电池（联系支持）；请勿自行维修
运输	建议使用原包装
合规性	CAN ICES-3 (Class A)
安装软件	AXIS IP Utility、AXIS Camera Management（免费）
指示灯	状态（绿色/橙色/红色），网络（绿色/橙色/熄灭），电源（绿色/橙色）

常见问题 - P1367-E AXIS

如何安装 AXIS P1367-E 摄像头？

使用随附的壁挂支架作为模板。钻孔，将屏蔽网线（STP）穿过支架，然后固定。松开下盖螺丝，将电缆穿过电缆接头，连接电缆，然后关闭外壳。调整摄像头方向，拧紧支架调节螺丝。

如何首次访问视频流？

使用 AXIS IP Utility 或 AXIS Camera Management（可在 www.axis.com/support 免费下载）检测网络上的摄像头并为其分配 IP 地址。然后打开兼容的浏览器（Chrome、Firefox、Edge），输入 IP 地址访问 Web 界面。

如何调节对焦和变焦？

访问网页的图像选项卡，单击自动对焦，然后松开变焦和对焦控制。手动调整变焦和对焦，拧紧控制，再次单击自动对焦。您也可以按下摄像头控制按钮使用 对焦辅助。

如何恢复出厂默认设置？

断开电源，按住 控制按钮 同时重新连接电源，保持按住 15-30 秒直到状态指示灯闪烁橙色，然后松开。指示灯变为绿色：设置已重置。默认 IP 地址为 192.168.0.90。

本地存储使用哪种 SD 卡？

使用 microSD、microSDHC 或 microSDXC 卡（不含）。在关闭外壳前，轻轻将其插入摄像头内部的卡槽。请勿在运行中取出卡，以免数据丢失。

如何连接外部设备（警报、传感器）？

使用 4 针 I/O 连接器：针脚 1 为地线，针脚 2 为 12 V DC 输出（最大 50 mA），针脚 3-4 可配置为数字输入或输出。例如，在针脚 3（输入）和针脚 1 之间连接红外传感器。在产品网页中配置行为。

摄像头能在寒冷天气下工作吗？

可以，工作温度为 -40 °C 至 55 °C（最高间歇 60 °C），相对湿度 10% 至 100%（有凝结）。请使用合适的电缆，并确保密封件紧闭以防进水。

如何清洁摄像头？

使用 用纯水浸湿的干净布 擦拭外壳和窗口。请勿使用化学产品、腐蚀性物质或加压清洁剂。避免刮伤玻璃，以免影响图像质量。

内部时钟电池电量低怎么办？

产品服务器报告中会出现一条消息。电池为 CR2032 3.0 V 锂电池。更换必须由 Axis 技术支持或授权经销商进行。请勿自行更换。

这款摄像头有哪些可选配件？

请访问 www.axis.com 查看完整列表。提供壁挂支架、电缆、外部电源等，以扩展功能。

用户手册 P1367-E AXIS

此之功能是：用本应用(A)。该功能在使用时，要先将此功能的值置为“1”，然后将此功能的值置为“0”。

Safety

电气实装部分	X	0	0	0	0	0
0:表示该有毒有害物质在该部件所有均质材料中的含量均在GB/T 26572标准规定的限量要求以下。X:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572标准规定的限量要求。

Contact information

1 IK10少儿
2 光学二卜
3 8不付之末不

AXIS P1367-E网络摄像机
- 用于连接外部设备的4针I/O连接器块
- 2针RS485/422连接器块（2个）
- 墙壁式安装
- Torx 螺丝刀 T20
- Torx 螺丝批头 T30
适用于RJ45的安装工具
- IK10工具
- 干燥剂袋
- 印刷资料

安装指南（本文档）
额外的序列号标签（2个）
- AVHS 身份验证密钥

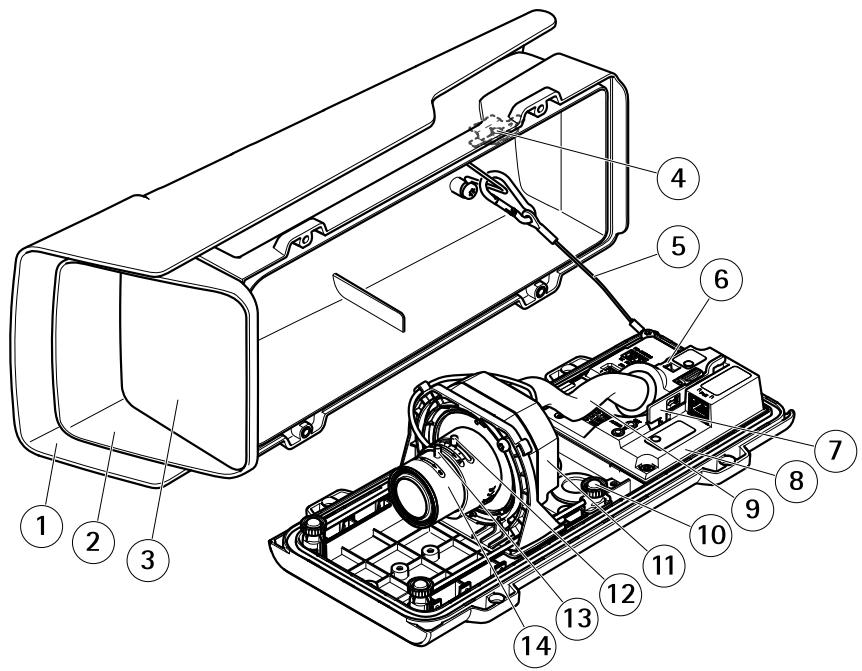

产品概述

1 耐候保护罩
2 顶盖
3 窗片
4 入侵报警磁铁
5 安全线
6 扎线带固定点
7 IK10工具
8 入侵报警传感器
9 电缆盖板
10 带弹簧的拇指螺丝（4颗）
11 光学单元
12 变焦拉杆
13 对焦环的锁定螺丝
14 对焦环

注意

请勿使用电缆盖板提起该产品。

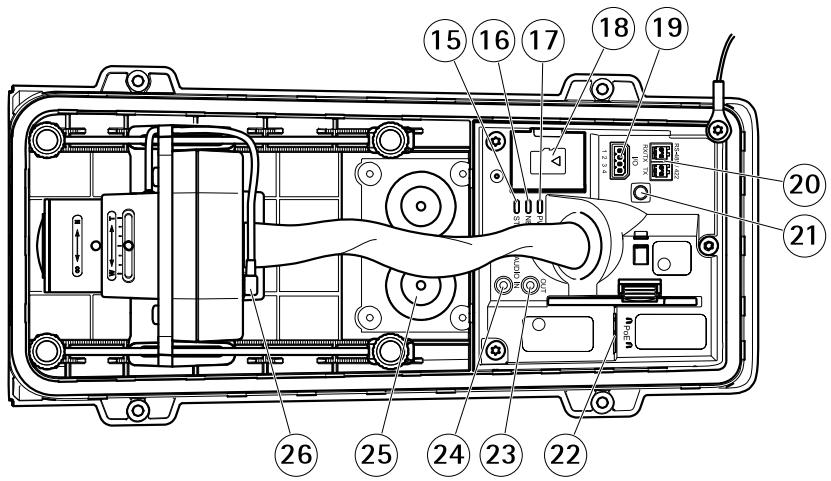

15 状态LED
16 网络LED
17 电源LED
18 microSD 卡插槽
19 I/O 连接器
20 RS485/422 连接器
21 控制按钮
22 网络连接器(PoE)
23 音频输出
24 音频输入
25 电缆垫片M20（2个）
26 光圈连接器

如何安装产品

安装硬件

注意

• 由于当地法规或产品使用场所的环境和电气条件，可能需要使用屏蔽网络电缆(STP)。将产品连接到网络的所有电缆以及在室外或恶劣电气环境中布放的电缆应专用于其特定用途。确保根据制造商的说明安装网络设备。
  有关法规要求的信息，请参见Regulatory information 4
• 小心不要划伤、损坏或在窗片上留下指纹，因为这可能会降低图像质量。安装安讯士产品时，可以穿过或沿着墙壁布线。

安装产品之前，请阅读所有说明。

安装壁式支架

A小心

请确保螺丝和插头适用于相关材料（如木材、金属、干式墙、石头），且材料足够坚固，能够承受摄像机、护罩和壁式支架的全部重量。

1. 为安装壁式支架对墙壁实施前期准备工作将壁式支架用作样板，标记待钻的孔。
2. 将网线穿过壁式支架。留出近30厘米（11.8英寸）线缆用于连接摄像机。
3. 如果将辅助设备（如 I/O、音频或外部电源设备）连接至摄像机，请重复上述适用于特定设备的步骤。
   4.拧紧螺丝，将壁式支架紧固在墙壁上。

备注

• 如欲了解详细说明，请查阅壁式支架的安装指南，它随附在包装内，同时发布于 www-axis.com

安装摄像机

1. 松开底盖螺丝，然后提起顶盖。

注意

• 如果使用多条电缆，每条电缆都必须穿过单独的电缆垫片。

• 仅在要使用的电缆垫片上开一个孔，如果垫片破损，请使用新的电缆垫片进行更换。让电缆垫片打开或使用破损的电缆垫片可能导致水渗入并损坏产品。

• 选择要使用的电缆垫片，然后拉动卡舌为网络电缆开一个孔。

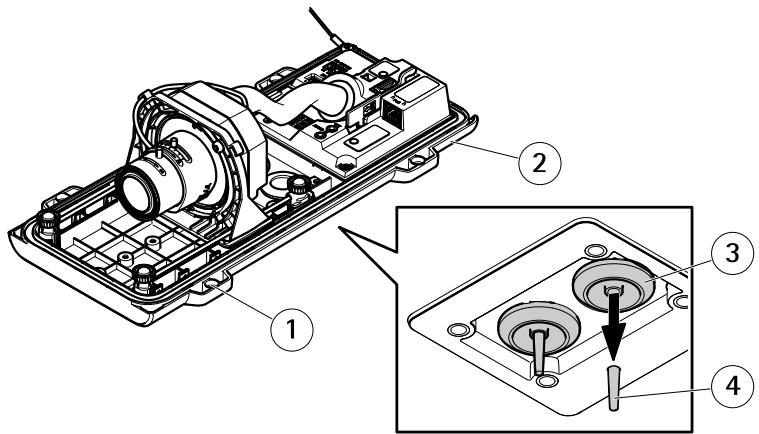

1 底盖
2 底盖螺丝T20（4颗）
3 电缆垫片M20（2个）
4 卡舌

1. 将网络电缆穿过电缆垫片。

注意

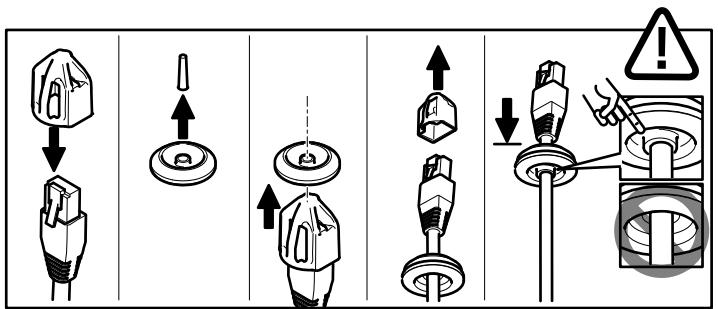

如果网络电缆具有预装网络连接器，请移除电缆垫片并使用连接器防护件防止电缆垫片破损。避免使用具有带帽网络连接器的网络电缆，因为即使使用连接器防护件，它们也可能导致电缆垫片破损。

1. 轻轻回拉网络电缆，以便调整电缆垫片在电缆上的位置。

注意

不回拉电缆可能会导致水渗入而损坏产品。

1. 确保电缆垫片正确安装。

2. 如果将辅助设备（例如，I/O、音频或外部电源设备）连接到摄像机，请重复上述适用于特定设备的步骤。

注意

将电缆穿过电缆垫片，然后安装连接器。

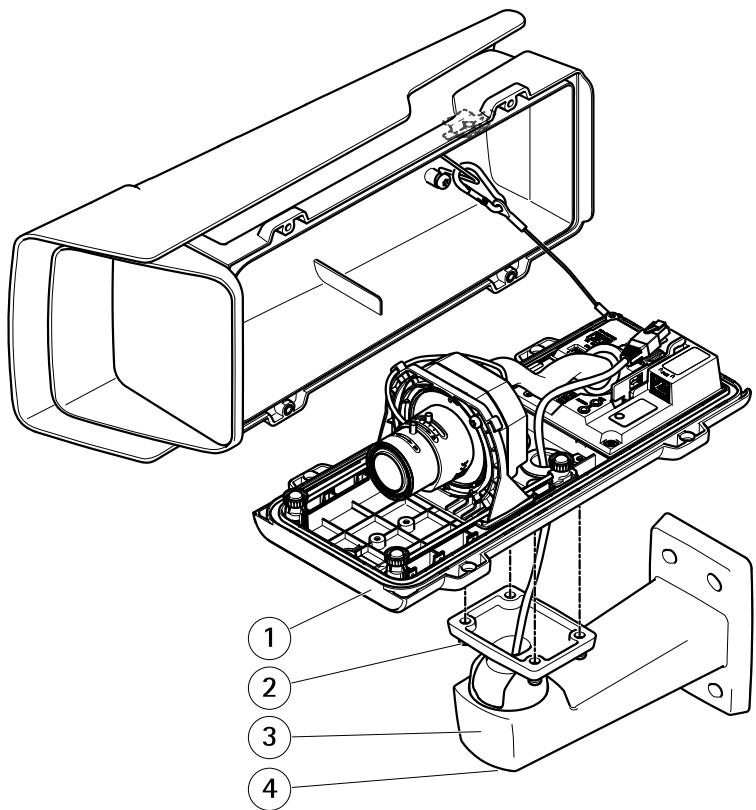

1 底盖
2 螺丝T20（4颗）
3 墙挂支架
4 支架调整螺丝T30

1. 将底盖放在墙挂支架上，然后拧紧螺丝（扭矩 2Nm ）。
2. 如果适用，将外部I/O设备或音频设备连接到摄像机。

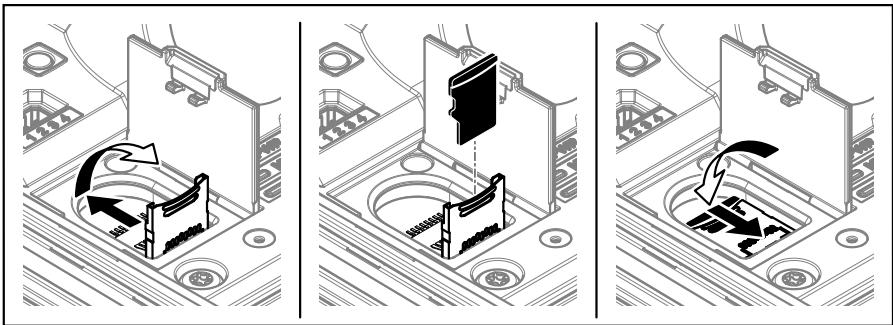

1. 如果使用SD卡进行本地存储，请将卡插入摄像机的SD卡插槽。
2. 连接网线。
3. 确保摄像机LED指示正确的情况。请参见LED指示灯在第170页。
4. 松开支架调整螺丝，将摄像机朝向感兴趣的地方。有关如何查看视频流的信息，请参见如何访问产品在第166页
5. 设置对焦和变焦, 请参见如何调整对焦和变焦 在第167页
6. 在交货时，镜头已正确定位，满足IK10防护等级。如果移动或更换镜头，您需要重新定位光学总成以确保IK10防护等级，请参见如何定位镜头以满足IK10防护等级在第166页。

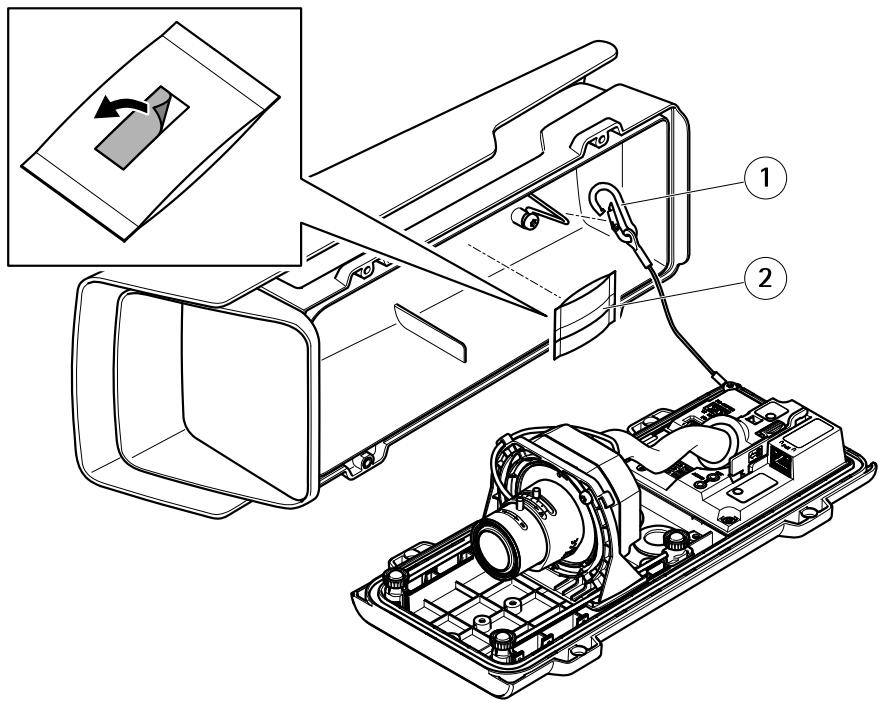

1 安全挂钩
2 干燥剂袋

1. 从干燥剂袋中取出塑料包装。
2. 移除粘合剂上的保护条，然后将干燥剂袋粘贴在顶盖上。
3. 关上护罩。交替拧几次底盖螺丝，直到将其拧紧为止（扭矩 1.5 Nm ）。这将均匀压缩底盖垫片。

注意

关闭护罩时，请勿夹住任何电缆。
18. 如果需要，请松开耐候保护罩上的螺丝，调整其位置，然后拧紧螺丝。

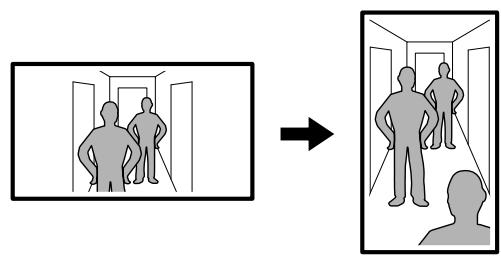

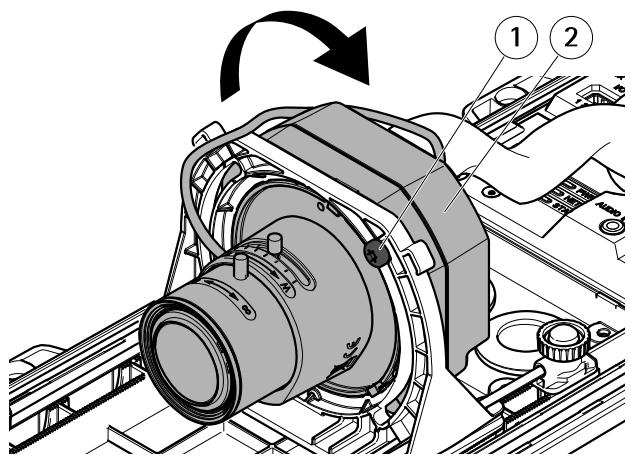

如何设置走廊模式

1 锁定螺丝（2颗）
2 光学单元

1. 松开两颗锁定螺丝。
2. 旋转光学单元。
   3.拧紧锁定螺丝。
3. 转到产品网页中的Stream（流）选项卡，然后将视图旋转 90^ 。

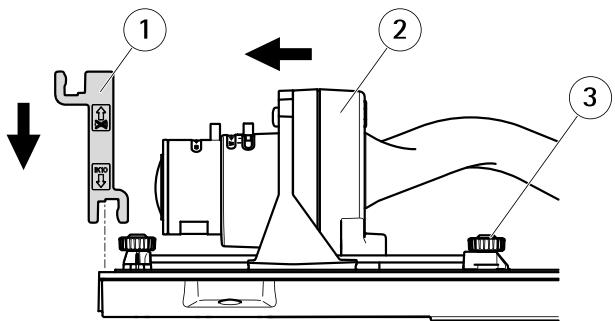

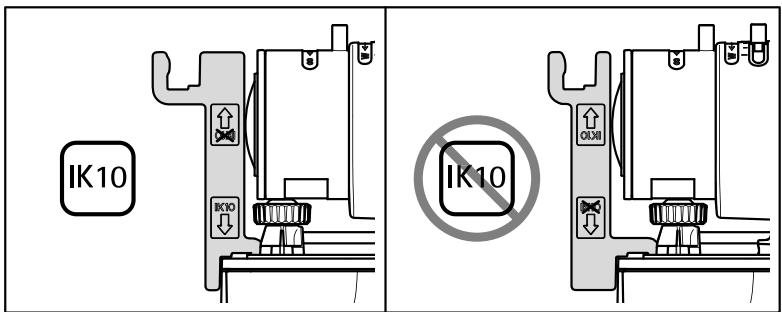

如何定位镜头以满足IK10防护等级

1 IK10工具
2 光学单元
3 带弹簧的拇指螺丝（4颗）

1. 将镜头变焦到其最宽位置。
2. 将IK10工具安装到底盖上。
3. 松开带弹簧的拇指螺丝。
4. 移动镜头以使其接触该工具。
   5.拧紧拇指螺丝。

如何访问产品

AXIS IP Utility 和 AXIS Camera Management 是用于在网络上查找安讯士产品以及在 Windows® 中为其分配 IP 地址的建议方法。这两种应用程序都是免费的，可以从 www-axis.com/support 上进行下载

该产品可与以下浏览器兼容：

• Chrome™（推荐）、Firefox®、Edge®或Opera®,用于Windows®
• Chrome™（推荐）或 Safari®，用于 OS X®
• Chrome™或Firefox®，用于其他操作系统。

有关使用产品的更多信息，请参阅 www-axis.com 上提供的用户手册

如何调整对焦和变焦

如果安装摄像机之后无法同时观看图像和触摸镜头，则可使用对焦助手，请参见如何使用对焦助手调整对焦。

1. 转到产品网页中的图像选项卡。
2. 单击自动对焦。
3. 逆时针转动镜头上的变焦和对焦拉杆以将其松开。请参见产品概述。
4. 移动拉杆以设置变焦和对焦，并在图像窗口中检查图像质量。
5. 重新紧固变焦和对焦拉杆。
6. 单击自动对焦。

如何使用对焦助手调整对焦

备注

• 在对焦调整过程中，不应更改摄像机前面的视图。如果摄像机发生移动，或者如果手指或其他物体挡在镜头前面，请重启该程序。
• 如果无法避免摄像机前面的移动，则不应使用对焦助手。
• 如果在两秒内未松开控制按钮，将启用安讯士互联网动态DNS服务而非对焦助手。有关安讯士互联网动态DNS服务的详细信息，请参见www-axis.com。

如果在能够调整镜头之前，状态LED闪烁红色或淡黄色，请退出对焦助手并重启该程序。请参见对焦助手的LED指示灯情况在第170页。

1. 将摄像机安装或放置在无法移动的位置。
2. 逆时针调整变焦拉杆以将其松开。移动拉杆以设置变焦级别。重新紧固变焦拉杆。
3. 通过松开对焦拉杆并沿顺时针方向将对焦环转到极限位置，可以将摄像机设置到其最远对焦位置。
4. 轻轻地逆时针转动对焦环，直至其停止。
5. 顺时针缓慢转动对焦环，直至状态指示器呈绿色闪烁。
6. 重新紧固对焦拉杆。
7. 转到产品网页中的 Image（图像）选项卡。
8. 单击 Autofocus（自动对焦），然后按照向导说明进行操作。

如何重置为出厂默认设置

重要

重置为出厂默认值时应谨慎。重置为出厂默认值会将所有设置（包括IP地址）重置为出厂默认值。

将产品重置为出厂默认设置：

1. 断开产品电源。
2. 按住控制按钮，同时重新连接电源。请参见产品概述
3. 按住控制按钮15-30秒，直到状态LED指示灯呈淡黄色闪烁。
4. 释放控制按钮。当状态LED指示灯变绿时，此过程完成。产品已重置为出厂默认设置。如果网络上没有可用的DHCP服务器，则默认IP地址为192.168.0.90
5. 使用安装和管理软件工具分配IP地址、设置密码和访问视频流。安装和管理软件工具可从www-axis.com/support上的支持页面获取
6. 重调产品焦距。

更多信息

• 有关本文档的最新版本，请参见 www-axis.com
• 用户手册可从 www-axis.com 获取
• 要检查是否有产品的可用更新固件，请参见 www-axis.com/support
• 如需有用的在线培训和在线研讨会，请参见 www-axis.com/academy

可选附件

有关本产品可用附件的完整列表，请转到 www-axis.com

ZH

技术规格

要查找最新版本的数据表，请转到 www-axis.com > 产品 > 支持和文档。

LED指示灯

状态LED	指示
绿色	稳定绿色表示正常工作。
淡黄色	在启动期间稳定。在恢复设置时闪烁。

网络LED	指示
绿色	稳定表示连接到100 Mbit/s网络。闪烁表示网络活动。
淡黄色	稳定表示连接到10 Mbit/s网络。闪烁表示网络活动。
熄灭	没有网络连接。

电源LED	指示
绿色	正常工作。
淡黄色	在固件升级过程中呈绿色/淡黄色闪烁。

对焦助手的LED指示灯情况

当对焦助手处于活动状态时，LED指示灯闪烁。

颜色	指示
红色	图像失焦。 调整镜头。
淡黄色	图像接近对焦。 镜头需要微调。
绿色	图像已对焦。

SD卡插槽

注意

• 损坏 SD 卡的风险。插入或取出 SD 卡时，请勿使用锋利的工具、金属物体或过大力气。使用手指插入和取出该卡。

• 数据丢失和录制内容损坏的风险。产品正在运行时，请勿取出SD卡。在移除之前，请断开电源或从产品的网页卸载SD卡。

本产品支持 microSD/microSDHC/microSDXC 卡（不包括）。

有关SD卡的建议，请参见www-axis.com

按钮

控制按钮

控制按钮用于：

• 启用对焦助手。按下并快速释放控制按钮。
• 将产品重置为出厂默认设置。请参见如何重置为出厂默认设置在第168页。
• 连接到安讯士视频托管系统服务或安讯士互联网动态DNS服务。有关这些服务的更多信息，请参阅用户指南。

接口

网络连接器

采用以太网供电(PoE)的RJ45以太网连接器。

注意

由于当地法规或产品使用场所的环境和电气条件，可能需要使用屏蔽网络电缆(STP)。将产品连接到网络的所有电缆以及在室外或恶劣电气环境中布放的电缆应专用于其特定用途。确保根据制造商的说明安装网络设备。有关法规要求的信息，请参见Electromagnetic compatibility (EMC) 4。

音频连接器

安讯士产品具有以下音频连接器：

• 音频输入 -3.5 毫米输入，用于单声道麦克风或线路输入单声道信号（左声道用于立体声信号）。
• 音频输出 - 用于音频 (线路级) 的 3.5 毫米输出, 可连接到公共地址 (PA) 系统或带有内置放大器的有源扬声器。立体声连接器必须用于音频输出。

3.5毫米音频连接器（立体声）

	1尖部	2中间环	3尾段
音频输入	麦克风/线路输入		接地
音频输出	线路输出(单声道)		接地

关于I/O连接器

将 I/O 连接器用于外部设备，例如与主动防破坏报警、运动侦测、事件触发和警报通知结合使用。除了 O V D C 参考点和电源（DC 输出）以外，I/O 连接器还提供了以下接口：

数字输出 - 用于连接继电器和 LED 等外部设备。已连接的设备可通过 VAPIX® 应用程序编程接口或在产品网页上进行激活。

数字输入 - 用于连接可在开路和闭路之间切换的设备，例如PIR传感器、门/窗传感器和玻璃破碎探测器。

4针接线端子

功能	针	备注	规格
0 V DC (-)	1	DC接地	0 V DC
DC输出	2	可用于为辅助设备供电。 注意：此针只能用作电源输出。	12 V DC 最大负载=50 mA
可配置（输入或输出）	3-4	数字输入-连接到针1以启用，或保留浮动状态（断开连接）以停用。	0至最大30VDC
		数字输出-启用时连接到针1，停用时保留浮动状态（断开连接）。如果与电感负载（如继电器）一起使用，二极管必须与负载并联连接，以防止电压瞬变。	0至最大30VDC， 开漏，100 mA

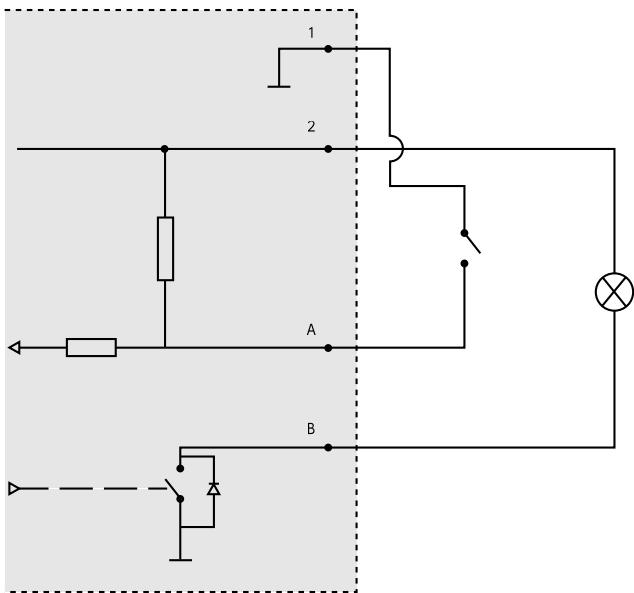

1 0VDC(-)
2 DC输出12V，最大50mA

A I/O 已配置为输入
B I/O 已配置为输出

RS485/RS422 连接器

两个用于RS485/RS422串行接口的2针接线端子，用于控制辅助设备（如水平转动-垂直转动设备）。

串行端口可配置为支持：

• 两线 RS485 半双工
• 四线 RS485 全双工
• 两线RS422单工
• 四线 RS422 全双工点对点通信

RS485/422
1 2 3 4

功能	针	备注
RS485B alt RS485/422 RX(B)	1	适用于所有模式的 RX 对（用于两线 RS485 的组合 RX/TX）
RS485A alt RS485/422 RX(A)	2
RS485/RS422 TX(B)	3	适用于 RS422 和四线 RS485 的 TX 对
RS485/RS422 TX(A)	4

重要

推荐的最大电缆长度为30米（98英尺）。

工作条件

产品	温度	湿度
AXIS P1367-E	-40°C到55°C(-40°F到131°F)最高温度(间歇):60°C(140°F)	10-100% RH(冷凝)

功耗

注意

使用额定输出功率限制为 ≤slant 100W 或额定输出电流限制为 ≤slant 5A 的限制电源(LPS)。

产品	以太网供电(PoE)IEEE 802.3af/802.3at 1型3类
AXIS P1367-E	最大9.2W 标准5.3W

安全信息

危险等级

A危险

表示如果不避免则会导致死亡或严重伤害的危险情况。

警告

表示如果不避免则可能导致死亡或严重伤害的危险情况。

A小心

表示如果不避免则可能导致轻微或中度伤害的危险情况。

注意

表示如果不避免则可能导致财产损失的情况。

其他消息等级

重要

表示产品正常工作所必需的重要信息。

备注

表示有助于充分利用产品的有用信息。

安全说明

注意

• 使用安讯士产品时应遵守当地法律和法规。
• 在干燥通风的环境中存放安讯士产品。
• 避免将安讯士产品暴露在冲击或重压下。
• 请勿将本产品安装在不稳定的立杆、支架、表面或墙壁上。
• 安装安讯士产品时，仅使用适用的工具。使用电动工具过度施力可能导致产品损坏。
• 请勿使用化学品、腐蚀剂或气雾剂。
• 使用蘸纯净水的干净布进行清洁。
• 仅使用符合产品技术规格的附件。这些附件可由安讯士或第三方提供。安讯士推荐使用与产品兼容的安讯士电源设备。
• 仅使用安讯士提供或推荐的备件。
• 请勿尝试自行维修产品。有关服务事项，请联系安讯士支持部门或安讯士经销商。

运输

注意

• 安讯士产品运输途中，应使用其原包装或等效包装，以防对产品造成损坏。

电池

安讯士产品使用3.0VCR2032锂电池作为其内部实时时钟(RTC)的电源。在正常情况下，此电池将持续至少五年。

低电池电量会影响RTC的工作，从而导致其在每次通电时重置。当电池需要更换时，产品的服务器报告中将显示一条日志消息。有关服务报告的更多信息，请参见产品的设置页面或与安讯士支持部门联系。

除非必要，否则不应更换电池，但如果确实需要更换电池，请通过

www-axis.com/support 与安讯士支持部门联系以获取帮助。

3.0V纽扣锂电池包含1,2-二甲氧基乙烷(EGDME)，CAS编码为110-71-4。

警告

• 如果未正确更换电池，则存在爆炸危险。
• 仅可使用相同电池或安讯士推荐的电池进行更换。
• 根据当地法规或电池制造商的说明处理废电池。

Installation Guide

AXIS P1367-E Network Camera
