Tipo di prodotto	Telecamera di sorveglianza IP
Marca	AXIS
Modello	P1367-E
Alimentazione	PoE IEEE 802.3af/802.3at Tipo 1 Classe 3
Consumo elettrico	Max. 9,2 W, standard 5,3 W
Temperatura di funzionamento	-40 °C a 55 °C (max intermittente 60 °C)
Umidità relativa	10 a 100 % (con condensa)
Archiviazione locale	Slot per scheda microSD/microSDHC/microSDXC (non inclusa)
Connettività di rete	Ethernet RJ45 schermato con PoE
Audio	Ingresso microfono mono (3,5 mm), uscita linea (3,5 mm)
Ingressi/uscite	Connettore I/O a 4 pin: 1 ingresso digitale configurabile, 1 uscita digitale configurabile, alimentazione 12 V CC 50 mA
Interfaccia seriale	RS485/RS422 (2 blocchi a 2 pin)
Grado di protezione	IK10 (resistenza agli urti)
Messa a fuoco	Autofocus con assistente di messa a fuoco
Zoom	Obiettivo varifocale, controllo manuale
Formato corridoio	Rotazione dell'unità ottica possibile
Installazione	Staffa a parete inclusa, fissaggio con viti Torx
Manutenzione e pulizia	Panno pulito imbevuto di acqua pura; non utilizzare prodotti chimici
Sicurezza	Allarme di intrusione, rilevamento movimento, trigger di eventi; utilizzare un cavo di rete schermato (STP)
Ricambi e riparabilità	Batteria al litio CR2032 sostituibile (contattare il supporto); non riparare da soli
Trasporto	Imballaggio originale raccomandato
Conformità	CAN ICES-3 (Classe A)
Software di installazione	AXIS IP Utility, AXIS Camera Management (gratuiti)
Spie	Stato (verde/arancione/rosso), rete (verde/arancione/spento), alimentazione (verde/arancione)

Domande frequenti - P1367-E AXIS

Come installare la telecamera AXIS P1367-E?

Utilizzare la staffa a parete fornita come dima. Forare i fori, far passare il cavo di rete schermato (STP) attraverso la staffa, quindi fissarla. Allentare le viti del coperchio inferiore, far passare il cavo attraverso il pressacavo, collegarlo, quindi richiudere l'involucro. Orientare la telecamera e serrare la vite di regolazione della staffa.

Come accedere al flusso video per la prima volta?

Utilizzare AXIS IP Utility o AXIS Camera Management (scaricabili gratuitamente da www.axis.com/support) per rilevare la telecamera sulla rete e assegnarle un indirizzo IP. Aprire quindi un browser compatibile (Chrome, Firefox, Edge) e inserire l'indirizzo IP per accedere all'interfaccia Web.

Come regolare la messa a fuoco e lo zoom?

Accedere alla scheda Immagine della pagina Web, fare clic su Autofocus, quindi allentare i comandi dello zoom e della messa a fuoco. Regolare manualmente zoom e messa a fuoco, stringere i comandi, quindi fare nuovamente clic su Autofocus. È anche possibile utilizzare l'assistente di messa a fuoco premendo il pulsante di comando della telecamera.

Come ripristinare le impostazioni di fabbrica predefinite?

Scollegare l'alimentazione, tenere premuto il pulsante di comando mentre si ricollega l'alimentazione, continuare a tenerlo premuto per 15-30 secondi finché la spia di stato lampeggia in arancione, quindi rilasciare. La spia diventerà verde: le impostazioni sono ripristinate. L'indirizzo IP predefinito è 192.168.0.90.

Quale scheda SD utilizzare per l'archiviazione locale?

Utilizzare una scheda microSD, microSDHC o microSDXC (non inclusa). Inserirla delicatamente nell'apposito slot all'interno della telecamera, prima di richiudere l'involucro. Non rimuovere la scheda durante il funzionamento per evitare la perdita di dati.

Come collegare dispositivi esterni (allarmi, sensori)?

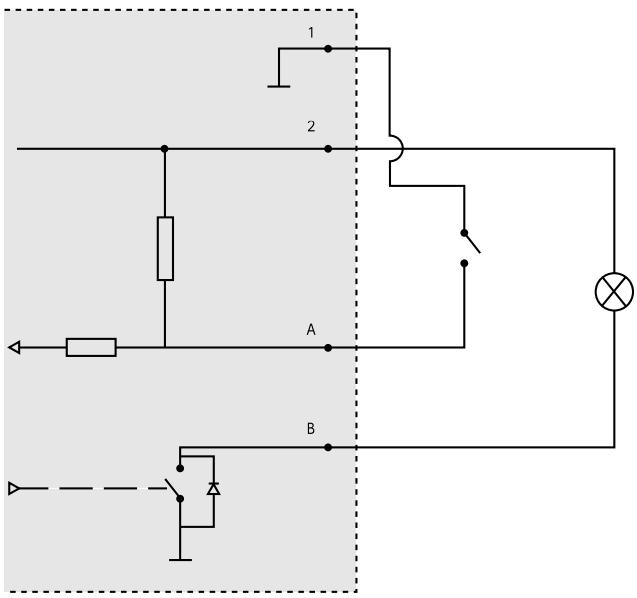

Utilizzare il connettore I/O a 4 pin: pin 1 per la massa, pin 2 per l'uscita 12 V CC (max 50 mA), pin 3-4 configurabili come ingresso o uscita digitale. Collegare ad esempio un sensore a infrarossi tra il pin 3 (ingresso) e il pin 1. Configurare il comportamento nelle pagine Web del prodotto.

La telecamera può funzionare con tempo freddo?

Sì, la temperatura di funzionamento è di -40 °C a 55 °C (max intermittente 60 °C) e l'umidità relativa dal 10 al 100% con condensa. Assicurarsi di utilizzare cavi adatti e di chiudere bene le guarnizioni per evitare infiltrazioni d'acqua.

Come pulire la telecamera?

Utilizzare un panno pulito imbevuto di acqua pura per pulire l'involucro e la finestra. Non utilizzare prodotti chimici, sostanze caustiche o detergenti pressurizzati. Evitare di graffiare il vetro per non alterare la qualità dell'immagine.

Cosa fare se la batteria dell'orologio interno è scarica?

Un messaggio appare nel rapporto del server del prodotto. La batteria è una CR2032 3,0 V al litio. La sostituzione deve essere effettuata dal supporto tecnico Axis o da un rivenditore autorizzato. Non tentare di sostituirla da soli.

Quali accessori opzionali sono disponibili per questa telecamera?

Consultare l'elenco completo su www.axis.com. Staffe a parete, cavi, alimentatori esterni e altri accessori sono disponibili per estendere le funzionalità.

MANUALE UTENTE P1367-E AXIS

Contenuto della confezione 85

Panorama del dispositivo 86

Come installare il dispositivo 88

Installazione dell'hardware 88

Come accedere al dispositivo 94

Modalità di regolazione della messa a fuoco e dello zoom 95

Modalità di regolazione della messa a fuoco con l'Assistente di messa a fuoco 95

Modalità di ripristino dei valori predefiniti di fabbrica 97

Ulteriori Informazioni 98

Accessori opzionali 98

Specifiche tecniche 99

Slot per scheduled 100

Pulsanti 100

Connettori 100

Condizioni di funzionamento 103

Consumo energetico 103

Informazioni di sicurezza 105

Livelli di pericolo 105

Altri livelli di messaggio 105

Informazioni di sicurezza 106

Trasporto 106
Batteria 106

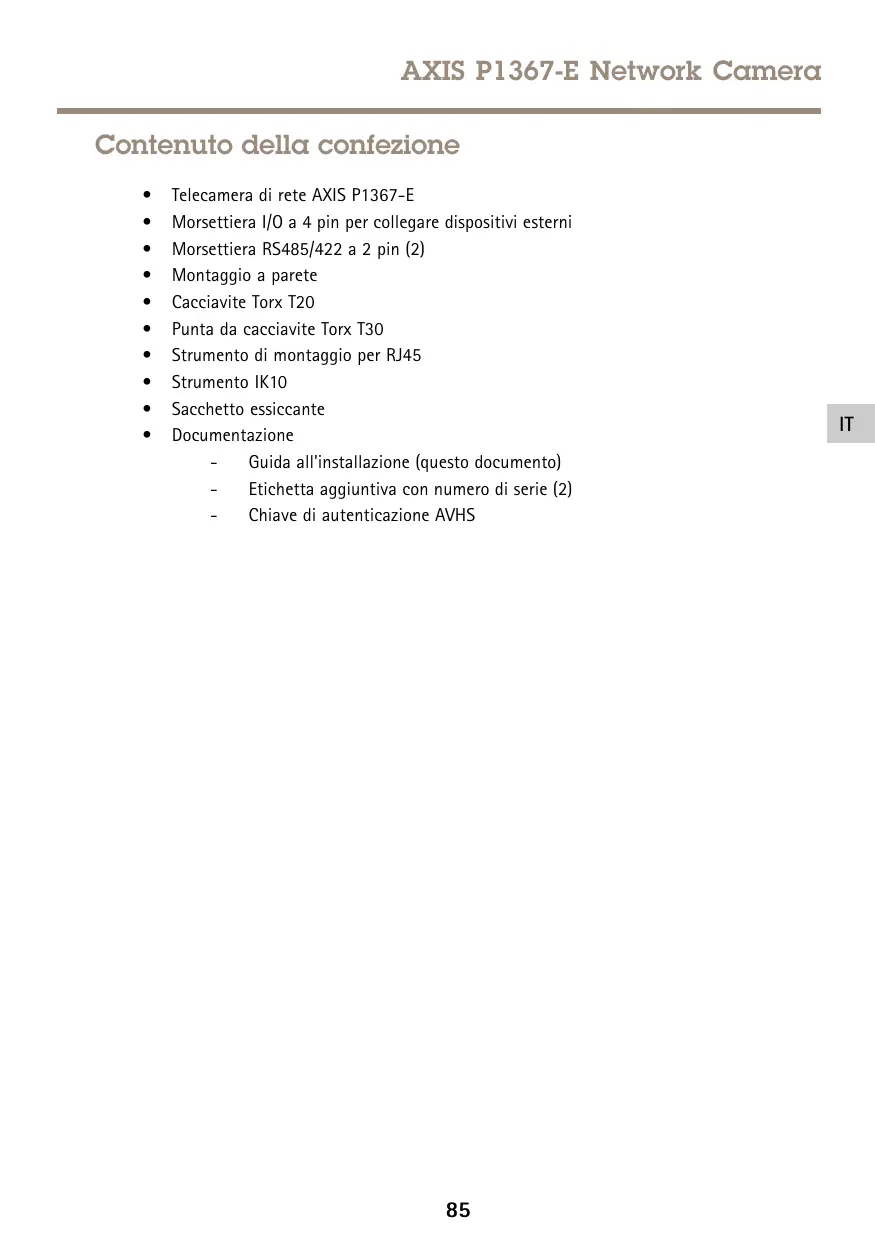

Conteno della confezione

• Telecamera di rete AXIS P1367-E
• Morsettiera I/O a 4 pin per collegare dispositivi esterni
  Morsettiera RS485/422 a 2 pin (2)
  Montaggio a parete
  Cacciavite Torx T20
  Punta da cacciavite Torx T30
• Strumento di montaggio per RJ45
  Strumento IK10
• Sacchetto essiccante
• Documentazione

Guida all'installazione (questo documento)
- Etichetta aggiantiva con numero di serie (2)
- Chiave di autenticazione AVHS

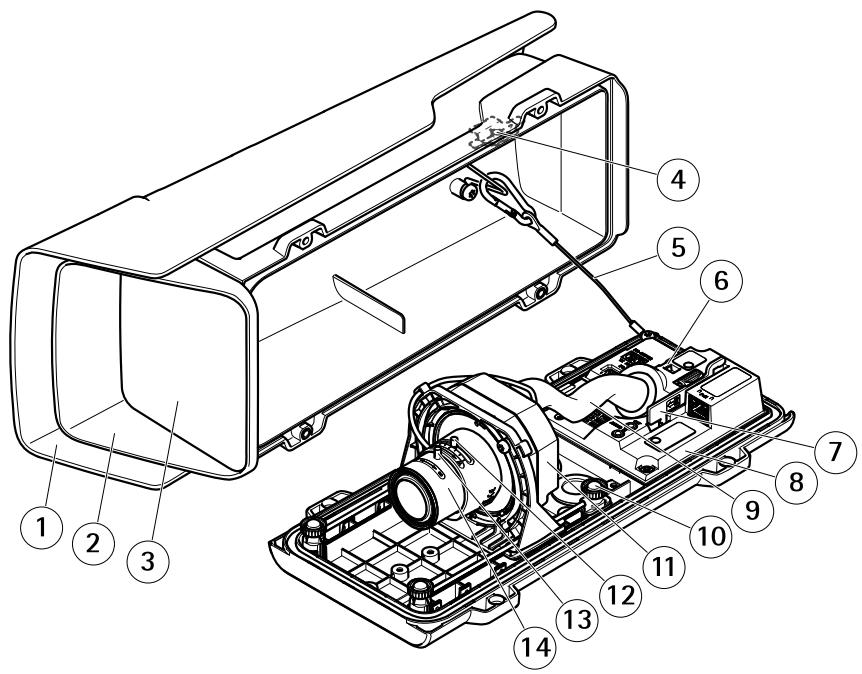

Panorama del dispositivo

1 Schermo di protezione dagli agenti atmosferici
2 Protezione superiore
3 Finestra
4 Calamita allarme anti intrusione
5 Cavo di sicurezza
6 Ancoraggio fascetta
7 Strumento IK10
8 Sensore allarme anti intrusione
9 Copertura dei cavi
10 Vite ad alette a molla (4)
11 Unità ottica
12 Estrattore zoom
13 Vite di arresto della ghiera di messa fuoco
14 Ghiera di messa a fuoco

AWISO

Non sollevare il dispositivo alla copertura dei cavi.

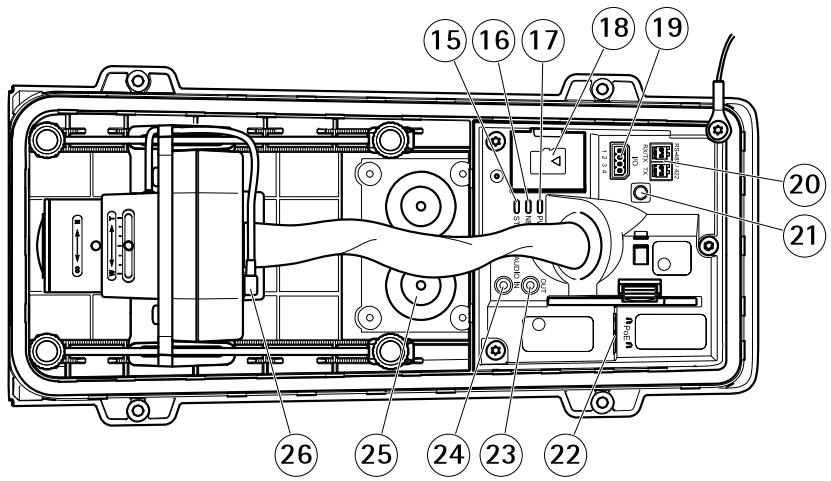

15 LED di stato
16 LED di rete
17 Power LED
18 Slot per schedules di memoria microSD
19 Connettore I/O
20 Connettore RS485/422
21 Pulsante di lavoro
22 Connettore di rete (PoE)
23 Uscita audio
24 Ingresso audio
25 Guarnizione cavo M20 (2x)
26 Connettore del diaframma

Come installare il disposativo

Installazione dell'hardware

AWISO

• A causa delle normative locali o delle condizioni ambientali ed elettriche in cui il dispositivo deve essere utilizzato, potrebbe essere opportuno o necessario l'utilizzo di un cavo di rete schermato (STP). Tutti i cavi di rete del dispositivo posizionati all'aperto o in ambienti elettrici in condizioni difficulti sono destinati al loro uso specifico. Accertarsi che i dispositivi di rete siano installati secondo le istruzioni del produttore.

Per maggiori informazioni sui requisiti normativi, consultare Regulatory information 4

• Non graffiare, danneggiare o lasciare impronte digitali sulla finestra per preservare la qualità dell'immagine.

É possible installare il dispositivo Axis estradando i cavi atraverso o lungo la parete.

Leggere attendamente tutte le istruzioni prima di installare il dispositivo.

Installazione del supporto per il montaggio a parete

ATTENZIONE

Verificare che le viti e i tasselli siano adatti al materiale della parete (es. legno, metallo, cartongesso, pietra) e che il materiale sia in grado di sostenere telecamera, alloggiamento e supporto per il montaggio a parete.

1. Prepare la parete per l'installazione del supporto. Utilizzare il supporto per il montaggio a parete come profilo e contrassegnare i punti da trapanare.
2. Far passare il cavo di reteattraverso la staffa a parete. Lasciare circa 30~cm (11,8 pollici) di cavo per il collegamento alla telecamera.
3. In caso di connessione di un dispositivo (es. di I/O, audio o alimentazione esterna) alla telecamera, ripetere il passaggio precedente (se consentito per il dispositivo in questione).
4. Fissare la staffa alla parete serrando le viti.

Nota

• Per istruzioni dettagliate, consultare la guida all'installazione del supporto di montaggio a parete presente nella confezione e disponibile all'indirizzo www-axis.com

Installazione della telecamera

1. Allentare le viti del coperchio inferiore e sollevare la copertura superiore.

AWISO

• Seieneutilizzato piud'un cavo,intradare ciascun cavoattraversouna guarnizione separata.

• Aprire un foro solo nelle guarnizioni utilizzate e sostituirle in caso di danno. Una guarnizione per cavi aperta o danneggiata potrebbe causare infiltrazioni d'acqua nel disposativo e dannegiarlo.

• Scegliere la guarnizione per cavi da usare e tirare la linguetta per aprire il foro per il cavo di rete.

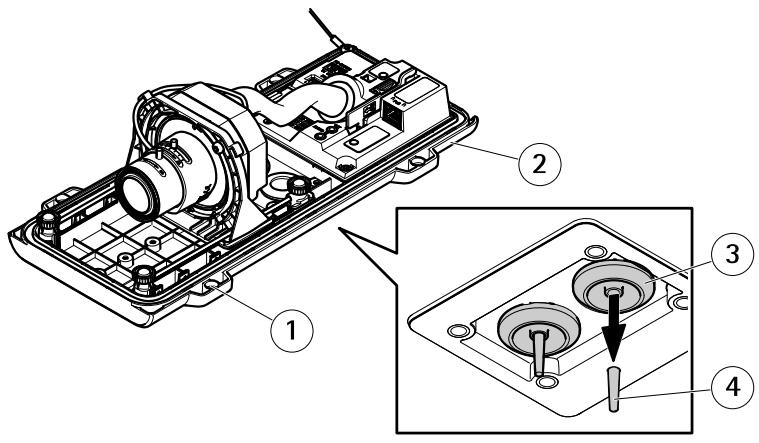

1 Protezione inferiore
2 Vite della protezioner inferiore T20 (4x)
3 Guarnizione cavo M20 (2x)
4 Linguetta

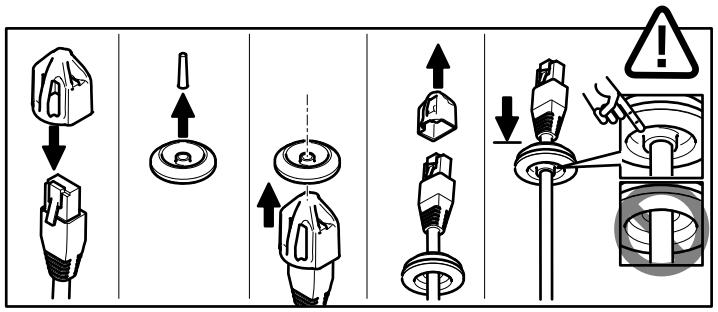

1. Inserire il cavo di reteattraverso la guarnizione per cavi.

AWISO

Se il cavo di rete disponhe di un connettore preinstallato, rimuovere la guarnizione per cavi e usare la protezione del connettore per evitare danni alla guarnizione. Non usare cavi di rete dotati di connettori di rete con tappi, poiché potrebbero danneggiare la guarnizione del cavo nonostante la protezione del connettore.

1. Tirare delicatamente il cavo di rete in modo da adattare la guarnizione al cavo.

AWISO

Se il cavo non viene tirato potrebbero verificarsi infiltrazioni d'acqua e danni al prodotto.

1. Verificare il corretto montaggio della guarnizione del cavo.
2. In caso di connessione di un dispositivo (es. di I/O, audio o alimentazione esterna) alla teilecamera, ripetere i passaggi precedenti (se consentito per il dispositivo in questione).

AWISO

Montare i connettori dopo aver spinto i cavi atraverso la guarnizione del cavo.

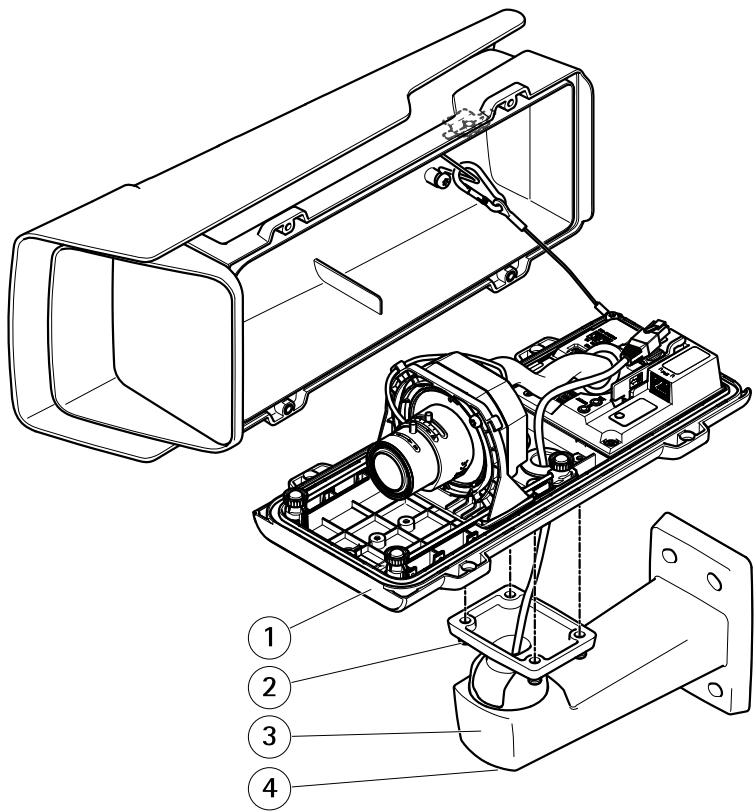

1 Coperchio inferiore
2 Vite T20 (4)
3 Staffa pparet
4 Vite di regolazione della staffa T30

1. Posizione are il coperchio inferiore sul supporto per il montaggio a parete e serrare le viti (con una coppia di 2 Nm).

2. Se necessario, collegare alla telecamera dispositivi I/O esterni o dispositivi audio.

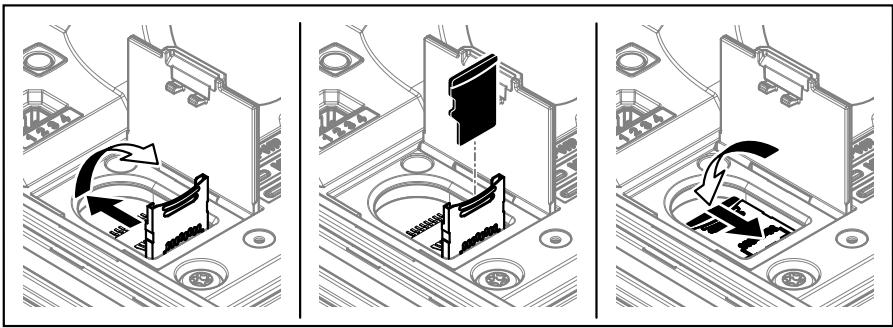

1. Se si utilizes una sCHEDULE di memoria per l'archivazione locale, inserirla nell'apposito slot della telecamera.
2. Collegare il cavo di rete.
3. Verificare che i LED della telecamera indichino la corretta condizione. Consultare Indicatori LED alla pagina 99.
4. Allentare la vite di regolazione della staffa per orientare la telecamera verso il punto desiderato. Per informazioni sulla visualizzazione del flusso video, consultare Come accedere al dispositivo alla pagina 94
5. Per impostare zoom e messa a fuoco, consultare Modalità di regolazione della messa a fuoco e dello zoom alla pagina 95
6. Alla consegnata, l'obiettivo è posizionato correttamente per IK10. Se si sposta o si sostituisce l'obiettivo, è necessario riposizionare il gruppo ottico per mettere in sicurezza IK10; consultare Modalità di posizionamento dell'obiettivo per IK10 alla pagina 94.

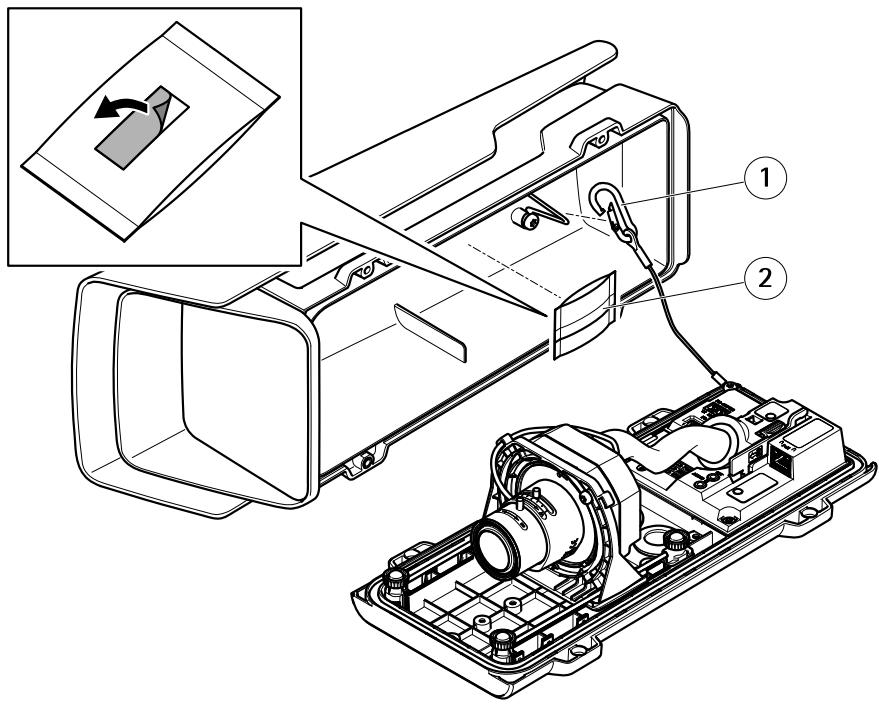

1 Gancio di sicurezza
2 Sacchetto dell'essiccante

1. Rimuovere la busta di plastica dal sacchetto dell'essicante.
2. Rimuovere la striscia di protezione dall'adesivo e fissare il sacchetto dell'essicante al coperchio superiore.
3. Chiudere la custodia. Girare le viti del coperchio inferiore in maniera alternata finché non sono tutte serrate (con una coppia di 1,5 Nm). In quello modo, la guarnizione del coperchio inferiore viene compressa in modo uniforme.

AWISO

Fare in modo che i cavi non restino incastrati durante la chiusura della custodia.

1. Se necessario, allentare le viti dello schermo di protezione dagli agenti atmospherici, regolarne la posizione e serrare le viti.

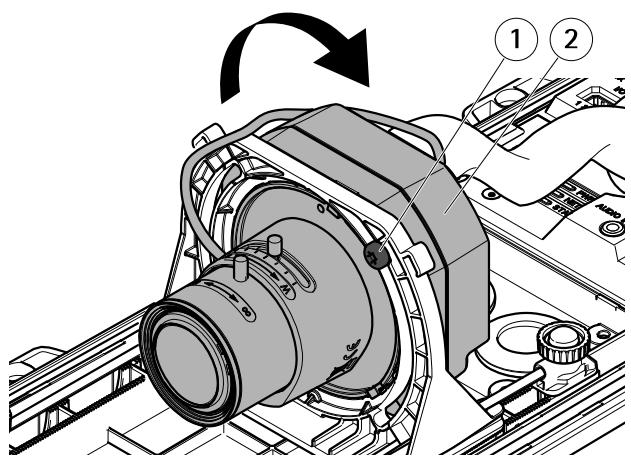

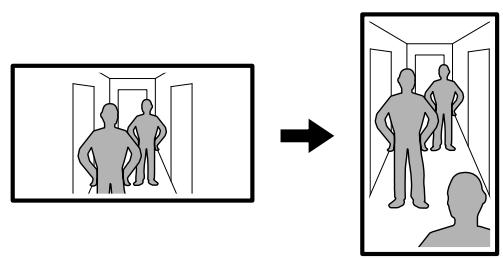

Modalità di configurazione del formato corradoio

1 Vite di arresto (2)
2 Unità ottica

1. Allentare le due viti di arresto.
2. Ruotare l'unità ottica.
3. Stringere le viti di arresto.
4. Andare alla scheda Stream (Flusso) sulla pagina Web del disposativo e ruotare la vista di 90^ .

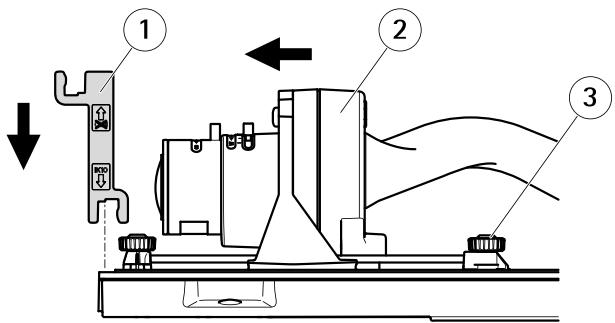

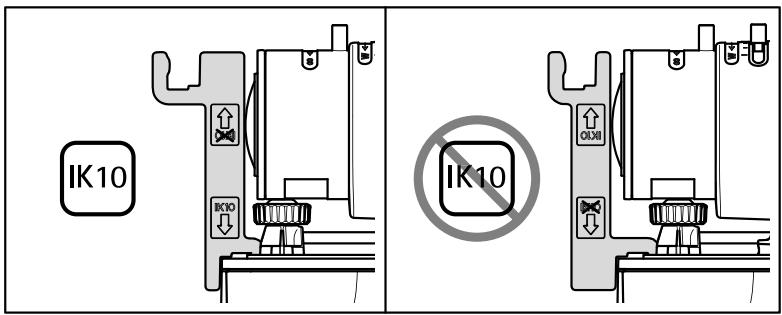

Modalità di posizionamento dell'obiettivo per IK10

1 Strumento IK10
2 Unità ottica
3 Vite ad alette a molla (4)

1. Regolare lo zoom dell'obiettivo nella posizione più ampia.
2. Fissare lo strumento IK10 al coperchio inferiore.
3. Allentare le viti ad alette a molla.
4. Spostare l'obiettivo in modo che aderisca allo strumento.
5. Stringere le viti ad alette.

Come accedere al dispositorio

AXIS IP Utility e AXIS Camera Management sono i metodi consigliati per trovare i dispositivi Axis in rete e assegnare loro un indirizzo IP in Windows®. Queste applicazioni sono entrambe gratuite e possono essere scaricate dal site Web www-axis.com/support

Il dispositiivo più essere utilizzato con i browser seguenti:

• Chrome™ (consigliato), Firefox®, Edge® oppure Opera® con Windows®
• Chrome™ (consigliato) o Safari® con OS X®
• Chrome™ o Firefox® con altri sistemi operativi.

Per ulteriori informazioni sull'utilizzo del dispositorio, consultare il Manuale per l'utente disponibile sul除去 Web all'indirizzo: www-axis.com

Modalità di regolazione della messa a fuoco e dello zoom

Se la telecamera è montata in una posizione che non consente di controllare l'immagine e accederere all'obiettivo contemporaneamente, utilizzare l'Assistente di messa a fuoco; consultare Modalità di regolazione della messa a fuoco con l'Assistente di messa a fuoco.

1. Andare alla schedal Image (Immagine) sulla pagina Web del dispositivo.
2. Fare cli su Autofocus (Messa a fuoco automatica).
3. Allentare gli estrattori dello zoom e della messa a fuoco sull'obiettivo ruotandoli in senso antiorario. Consultare Panoramaica del dispositivo.
4. Spostare le levetei per impostare lo zoom e la messa a fuoco, quando controllare la qualità dell'imagine nella relativa finestra.
5. Riavvitare le levette di zoom e di messa a fuoco.
6. Fare cli su Autofocus (Messa a fuoco automatica).

Modalità di regolazione della messa a fuoco con l'Assistente di messa a fuoco

Nota

• Verificare che la scena davanti alla telecamera non cambi durante la regolazione della messa a fuoco. Se si sposta la telecamera o si colloca un dito o un altro oggettivo davanti all'obiettivo, sare necessario ripetere la procedura.
• Se non è possibile evitare movimenti davanti alla telecamera, non utilizzato Focus Assistant.
• Se non si rilascia il pulsante di lavoro entro due secondi, viene abilitata la funzione AXIS Internet Dynamic DNS Service (Servizio DNS dinamico) anziché Focus Assistant. Per ulteriori informazioni su AXIS Internet Dynamic DNS Service, consultare ilerto Web www-axis.com.

Se il LED di stato lampeggia in rosso o giallo prima che si sia riusciti a regolare l'obiettivo, uscire dall'Assistente di messa a fuoco e riavviare la procedura. Consultare Comportamento del LED di stato per l'Assistente di messa a fuoco alla pagina 99.

1. Installare o collocare la telecamera in un luogo da cui non possa essere spostata.

2. Allentare la levetta dello zoom ruotandolo in senso antiorario. Spostare la levetta per impostare il livello di zoom. Risosizionare la levetta dello zoom.

3. Impostare la telecamera nella posizione corrispondente alla massima distance di messa a fuoco allentando la levetta di regolazione della messa a fuoco e ruotando la ghiera di messa fuoco in senso orario fino in fondo.

4. Ruotare delicatamente la ghiera di messa fuoco in senso antiorario sino all'arresto.
5. Ruotare la ghiera di messa a fuoco lentamente in senso orario fino a quando l'indicatore di stato lampeggia in verde.
6. Riavitare l'estrattore di messa a fuoco.
7. Andare alla sched a Image (Immagine) sulla pagina Web del dispositivo.
8. Fare cli su Autofocus (Messa a fuoco automatica) e seguire le istruzioni della procedura guidata.

Modalità di ripristino dei valori predefiniti di fabbrica

Importante

Il ripristino delle impostazioni predefinite di fabbrica deve essere utilizzato con cautela. Tale operazione consentirà di ripristinare le impostazioni di fabbrica per tutti i parametri, incluso l'indirizzo IP.

Per ripristinare il dispositivo alle impostazioni predefinite di fabbrica:

1. Scollegare l'alimentazione dal dispositorio.
2. Tenere premuto il pulsante di lavoro quando si ricollega l'alimentazione. Consultare Panorama c del dispositivo.
3. Tenere premuto il pulsante di lavoro per 15-30 secondi finché l'indicatore LED di stato non lampeggia in giallo.
4. Rilasciare il pulsante di lavoro. Il processo è completo quando l'indicatore del LED di stato diventerà verde. Il dispositivo è stato reimpostato alle impostazioni di fabbrica predefinite. Se nessun server DHCP è disponibile in rete, l'indirizzo IP predefinito è 192.168.0.90
5. Utilizzare gli strumenti per l'installazione e la gestione del software per assegnare un indirizzo IP, impostare la password e acceder al flusso video.

Gli strumenti per l'installazione e la gestione del software sono disponibili nelle pagine dedicate all'assistenza sul site Web www-axis.com/support

1. Ripetere la messa a fuoco del dispositorio.

Ulteriori Informazioni

• Per la versione più recente di quello documento, visitare il site all'indirizzo www-axis.com
• Il manuale per l'utente è disponibile all'indirizzo www-axis.com
• Per verificare se sono stati pubblicati aggiornamenti del firmware per il proprio dispositorio, vedere www-axis.com/support
• Per servizi di formazione utili webinar, visita il site www-axis.com/academy

Accessori opzionali

Per un elenco completeo degli accessori disponibili per quello disposativo, andare al sito www-axis.com

Specifiche tecniche

Per la versione più aggiornata della schedatecnica, visitare il site www-axis.com > prodotto > Supporto e documentazione.

Indicatori LED

LED di stato	Indicazione
Verde	Luce verde fissa: condizioni di normale utilizzato.
Giallo	Luce fissa durante l'avvio. Lampeggia durante il ripristino delle impostazioni.

LED di rete	Indicazione
Verde	Luce fissa per connessione di rete a 100 Mbit/s. Luce lampeggiante: attività di rete.
Giallo	Luce fissa per connessione di rete a 10 Mbit/s. Luce lampeggiante: attività di rete.
Spento	Assenza di connessione.

LED di alimentazione	Indicazione
Verde	Normale utilizzato.
Giallo	Luce lampeggiante verde/gialla: aggiornamento firmware.

Comportamento del LED di stato per l'Assistente di messa a fuoco

Il LED di stato lampeggia quando l'Assistente di messa a fuoco è attivo.

Colore	Indicazione
Rosso	L'immagine è sfocata. Regolare l'obiettivo.
Giallo	L'immagine è vicino al fuoco. L'obiettivo deve essere regolato.
Verde	L'immagine è a fuoco.

Slot per scheda SD

AWISO

• Rischio di danneggiamento della schedà di memoria. Non utilizzato strumenti appuntiti oppure oggetti metallici e non esercitare eccessiva forza durante l'insertimento o la rimozione della schedà di memoria. Utilizzato le dita per inserire e rimuovere la schedà.
• Rischio di perdita di dati e danneggiamento delle registrazioni. Non rimuovero la schedà di memoria nelle dispositivo è in funzione. Scollegare l'alimentazione oppure smontare la schedà di memoria dalle pagine Web del dispositivo prima di rimuoverla.

Questo dispositorio supporta schede microSD/microSDHC/microSDXC (scheda di memoria non inclusa).

Per i consigli sulla scheda SD, visitare il siteo Web www-axis.com.

Pulsanti

Pulsante di commando

Il pulsante di lavoro viene utilizzato per:

• Abilitare l'Assistente di messa a fuoco Premere e rilasciare molto rapidamente il pulsante di lavoro.
• Ripristino del dispositivo alle impostazioni predefinite di fabbrica. Consultare Modalità di ripristino dei valori predefiniti di fabbrica alla pagina 97.
• Collegamento a un servizio AXIS Video Hosting System o ad AXIS Internet Dynamic DNS Service. Per ulteriori informazioni su quosti servizi, consultare il Manuale Utente.

Connettori

Connettore di rete

Connectlore Ethernet RJ45 con Power over Ethernet (PoE + )

AWISO

A causa di normative locali o condizioni ambientali ed elettriche in cui il disposativo deve essere utilizzato, perché èsso opportuno o necessario l'utilizzo di un cavo di rete schermato (STP). Tutti i cavi di rete del disposativo posizionati all'aperto o in ambienti elettrici in condizioni difficili sono destinati al loro uso specifico. Accertarsi che i dispositivi di rete siano installati seconde le istruzioni del produttore. Per maggiori informazioni sui requisiti normativi, consultare Electromagnetic compatibility (EMC) 4.

Connettore audio

Il dispositorio Axis dispone dei seguenti connettori audio:

• Ingresso audio: input da 3,5 mm per microfono mono o segnale ingresso linea mono (il canale sinistro viene utilizzato da un segnale stereo).
• Uscita audio: 3,5 mm (di linea) che è possibile collegare a unsystema di indirizzo pubblico (PA) o a un altoparlante con amplificatore integrato. Per l'uscita audio è necessario usare un connettore stereo.

Connettori audio da 3,5 mm (stereo)

	1 Punta	2 Anello	3 Guaina
Ingresso audio	Ingresso microfono/linea		Terra
Uscita audio	Uscita linea (mono)		Terra

Informazioni sui connettori I/O

Utilizzato il connettore I/O con dispositivi esterni in combinazione con, ad esempio, allarmi antimanomissione, rilevamento movimento, attivazione di eventi e notifiche di allarme. Oltre al punto di riferimento 0 V CC e all'alimentazione (uscita CC), il connettore I/O fornisce l'interfaccia per:

Uscita digitale - Per collegare dispositivi esterni come relè o LED. I dispositivi collegati sono essere attivatitramite l'API (interfaccia per la programmazione di applicazioni) VAPIX® oppure nella pagina Web del dispositivo.

Ingresso digitale - Per collegare i dispositivi che possono passare dal circuito chiuso al circuito aperto, ad esempio i sensori PIR, i contatti porta/finestra e i rilevatori di rottura.

Morsettiera a 4 pin

Funzione	Pin	Note	Specifiche
0 V CC (-)	1	Terra CC	0 V CC
Uscita CC	2	Può essere utilizzato per alimentare una periferica ausiliaria. Nota: quello pin più essere usato solo come uscita alimentazione.	12 V CC Carico massimo = 50 mA
Configura-bile (in-gresso o us-cita)	3-4	Ingresso digitale - collegare al pin 1 per attivarlo oppure lasciarlo isolato (scollegato) per disattivarlo.	da 0 a max 30 V CC
		Uscita digitale - Collegare al pin 1 quando attiva, isolata (scollegata) quando inattiva. Seutilizzata con un carico induttivo, ad esempio un relè esterno, è necessario collegare un diodo in parallelo al carico per proteggere il dispositorio da sovratensioni.	Da 0 a max 30 V CC, open-drain, 100 mA

1 OVC(-)
2 Uscita CC 12 V, max 50 mA
A I/O configurato come ingresso
B I/O configurato come uscita

Connettore RS485/RS422

Due morsettiere a 2 pin per l'interfaccia seriale RS485/RS422 utilizezate per il controllo di periferiche ausiliarie come i dispositivi di rotazione/inclinazione.

La porta serialle può essere configurata per supportare:

RS485 a due fili, half-duplex
RS485 a quattro fili, full-duplex
RS422 a due fili, simplex
- Comunicazione full-duplex punto a punto con RS422 a quattro fili

RS485/422

Funzione	Pin	Note
RS485B alt RS485/422 RX(B)	1	Coppia RX per tutte le modalità (RX/TX combinata per RS485 con due cavi)
RS485A alt RS485/422 RX(A)	2
RS485/RS422 TX(B)	3	Coppia TX per RS422 e RS485 con quattro cavi
RS485/RS422 TX(A)	4

Importante

La lunghezza del cavo massima consigliata è di 30 m.

Condizioni di funzionamento

Dispositivo	Temperatura	Umidità
AXIS P1367-E	Da -40°C a 55°C Temperatura massima (intermittente): 60°C	10-100% umidità relativa (con condensa)

Consumo energetico

AWISO

Utilizzare una sorgente di alimentazione limitata (LPS) con una potenza di output nominale limitata a ≤ 100 W o una corrente di output nominale limitata a ≤ 5A .

Dispositivo	Power over Ethernet (PoE)IEEE 802.3af/802.3at Tipo1 Classe 3
AXIS P1367-E	Max 9,2 WTipico 5,3 W

Informazioni di sicurezza

Livelli di pericolo

▲PERICOLO

Indica una situazione pericolosa che, se non evitata, provoca morte o lesions gravi.

AVERTENZA

Indica una situazione pericolosa che, se non evitata, potrebbe provocare la morte o lesioni gravi.

ATTENZIONE

Indica una situazione pericolosa che, se non evitata, potrebbe provocare lesioni medie o minori.

AWISO

Indica una situazione che, se non evitata, potrebbe danneggiare la proprieta.

Altri livelli di messaggio

Important

Indica informazioni importanti, essenziali per il corretto funzionamento del disposativo.

Nota

Indica informazioni utili che aiutano a ottener il massimo dal dispositivo.

Informazioni di sicurezza

AWISO

• Il disposativo Axis deve essere utilizzato in conformità alle leggi e alle disposizioni locali.
• Conservare il disposativo Axis in un ambiente asciutto e ventilato.
• Evitare di esporre il dispositivo Axis a urti o pressioni eccessive.
• Non installare il dispositivo su supporti, superfici, pareti o pali instabili.
• Utilizzato solo strumenti applicabili quando si installa il dispositivo Axis. Se si utilizes una forza eccessiva con strumenti non adatti è possibile causare danni al dispositivo.
• Nonutilizzare sostenze chimiche,agenti caustici o detergenti aerosol.
  Utilizzare un panno pulito inumidito in acqua pura per la pulizia.
• Utilizzato solo accessori compatibili con le specifiche tecniche del dispositivo. Questi sono essere forniti da Axis o da terme parti. Axis consiglia l'uso dell'apparecchiatura di alimentazione Axis compatibile con il dispositivo.
  Utilizzato solo parti di ricambio fornite o consigliate da Axis.
• Non tentare di riparare il dispositivo da soli. Contattare l'assistenza o il rivenditore Axis per questioni relative alla manutenzione.

Trasporto

AWISO

• Durante il trasporto del dispositivo Axis, utilizzato l'imballaggio originale o equivalente per evitare danni al dispositivo.

Batteria

Il disposativo Axis utilizes una batteria al litio da 3,0 V CR2032 como alimentazione per il suo real-time clock (RTC) interno. In condizioni normali esta batteriaavrà una durata minima di cinque anni.

Una Bassa carica della batteria influisce sul funzionamento del RTC, facendolo resettare a agli accensione. Quando la batteria deve essere sostituita, un messaggio di registro viene visualizzato nel report server del disposativo. Per ulteri informazioni sul report server, vedere le pagine di configurazione del disposativo o contattare l'assistenza Axis.

La batteria non deve essere sostituita se non richiesto, ma nel caso in cui quello fosse necessario, contattare il supporto Axis all'indirizzo www-axis.com/support per assistenza.

Batteria a bottone al litio 3,0 V contengono 1,2-dimetossietano; etere dimetilico di glycole etilenico (EGDME), CAS n. 110-71-4.

▲AVERTENZA

• Rischio di esplosione se la batteria viene sostituita in modo errato.
• Sostituire solo con una batteria identica o una batteria consigliata da Axis.
• Smaltire le batterie usate in base alle normative locali o alle istruzioni del produttore della batteria.
