HƯỚNG DẪN NGƯỜI DÙNG GST 18V125 B Professional BOSCH

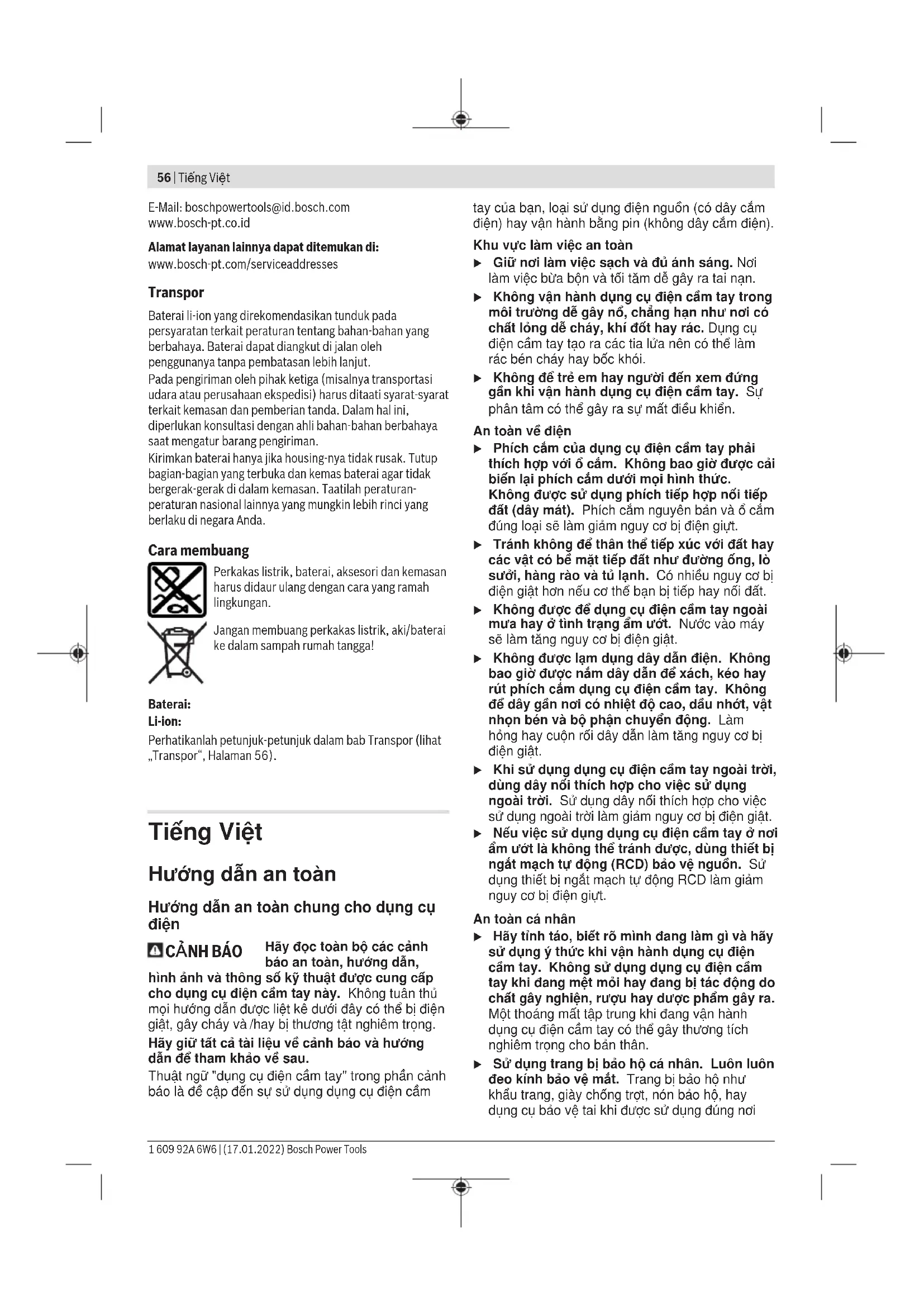

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn, hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và /hay bị thương tật nghiêm trọng. Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau. Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo là đề cập đến sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện). Khu vực làm việc an toàn u Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. u Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. u Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển. An toàn về điện u Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giựt. u Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nối đất. u Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật. u Không được lạm dụng dây dẫn điện. Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật. u Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật. u Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giựt. An toàn cá nhân u Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. u Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trợt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi 1 609 92A 6W6 | (17.01.2022) Bosch Power ToolsTiếng Việt | 57 đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân. u Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn. u Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. u Không rướn người. Luôn luôn giữ tư thế đứng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. u Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc và quần áo xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. u Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. u Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất cẩn có thể gây ra thương tích nghiêm trọng chỉ trong tíc tắc. Sử dụng và bảo dưỡng dụng cụ điện cầm tay u Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế. u Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. u Rút phích cắm ra khỏi nguồn điện và/hay pin ra khỏi dụng cụ điện cầm tay nếu có thể tháo được, trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. u Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. u Bảo quản dụng cụ điện cầm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay tồi. u Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. u Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cài v.v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. u Giữ tay cầm và bề mặt nắm luôn khô ráo, sạch sẽ và không dính dầu mỡ. Tay cầm và bề mặt nắm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngờ. Sử dụng và bảo quản dụng cụ dùng pin u Chỉ được sạc pin lại với bộ nạp điện do nhà sản suất chỉ định. Bộ nạp điện thích hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho một loại pin khác. u Chỉ sử dụng dụng cụ điện cầm tay với loại pin được thiết kế đặt biệt dành riêng cho máy. Sử dụng bất cứ loại pin khác có thể dẫn đến thương tật hay cháy. u Khi không sử dụng pin, để cách xa các vật bằng kim loại như kẹp giấy, tiền xu, chìa khoá, đinh, ốc vít hay các đồ vật kim loại nhỏ khác, thứ có thể tạo sự nối tiếp từ một đầu cực với một đầu cực khác. Sự chập mạch của các đầu cực với nhau có thể gây bỏng hay cháy. u Bảo quản ở tình trạng tồi, dung dịch từ pin có thể tứa ra; tránh tiếp xúc. Nếu vô tình chạm phải, hãy xối nước để rửa. Nếu dung dịch vào mắt, cần thêm sự hỗ trợ của y tế. Dung dịch tiết ra từ pin có thể gây ngứa hay bỏng. u Không được sử dụng bộ pin hoặc dụng cụ đã bị hư hại hoặc bị thay đổi. Pin hỏng hoặc bị thay đổi có thể gây ra những tác động không lường trước được như cháy nổ hoặc nguy cơ thương tích. u Không đặt bộ pin hoặc dụng cụ ở gần lửa hoặc nơi quá nhiệt. Tiếp xúc với lửa hoặc nhiệt độ cao trên 130°C có thể gây nổ. u Tuân thủ tất cả các hướng dẫn nạp và không nạp bộ pin hay dụng cụ ở bên ngoài phạm vi nhiệt độ đã được quy định trong các hướng dẫn. Nạp không đúng cách hoặc ở nhiệt độ Bosch Power Tools 1 609 92A 6W6 | (17.01.2022)58 | Tiếng Việt ngoài phạm vi nạp đã quy định có thể làm hư hại pin và gia tăng nguy cơ cháy. Bảo dưỡng u Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên. u Không bao giờ sửa chữa các bộ pin đã hư hại. Chỉ cho phép nhà sản xuất hoặc các nhà cung cấp dịch vụ có ủy quyền thực hiện dịch vụ sửa chữa cho các bộ pin. Hướng dẫn an toàn cho loại Máy Cưa Xoi u Chỉ cầm dụng cụ điện tại các bề mặt cầm nắm có cách điện, khi thực hiện một thao tác tại vị trí mà phụ kiện cắt có thể tiếp xúc với dây điện ngầm. Phụ kiện cắt tiếp xúc với dây có điện có thể làm cho các phần kim loại hở của dụng cụ điện cầm tay có điện và có thể gây ra điện giật cho người vận hành. u Sử dụng các kẹp hoặc cách thực tiễn khác để cố định và đỡ phôi gia công vào sàn thao tác cố định. Việc cầm phôi gia công bằng tay hoặc tựa người vào phôi gia công làm cho nó dễ đổ và có thể dẫn đến mất kiểm soát. u Để tay tránh xa khỏi phạm vi cắt. Không được tiếp chạm với phần bên dưới vật gia công. Tiếp xúc với lưỡi cưa có thể dẫn đến việc bị thương tích. u Chỉ cho máy gia công vật liệu khi máy đã hoạt động. Nếu không làm vậy thì sẽ có nguy cơ bị giật ngược do dụng cụ cắt bị kẹp chặt trong vật gia công. u Đảm bảo rằng, đế dĩa đã nằm an toàn trên vật liệu trong khi cưa. Lưỡi cưa bị kẹp chặt có thể bị gãy hay gây ra sự giật ngược. u Khi đã cắt xong, tắt máy và sau đó rút lưỡi cưa ra khỏi mạch cắt chỉ sau khi lưỡi cưa đã ngừng chuyển động hoàn toàn. Thực hiện như vậy bạn có thể tránh được sự giật ngược và có thể đặt máy xuống một cách an toàn. u Luôn luôn đợi cho máy hoàn toàn ngừng hẳn trước khi đặt xuống. Dụng cụ lắp vào máy có thể bị kẹp chặt dẫn đến việc dụng cụ điện cầm tay bị mất điều khiển. u Chỉ sử dụng lưỡi cưa còn nguyên vẹn, có tình trạng hoàn hảo. Lưỡi cưa bị cong hay cùn có thể bị gãy, ảnh hưởng xấu đến sự cắt, và có thể gây ra sự dội ngược. u Không được hãm lưỡi cưa cho dừng lại bằng cách tạo lực ép lên hông lưỡi cưa sau khi tắt máy. Lưỡi cưa có thể bị hỏng, gãy hay gây ra giật ngược. u Chỉ sử dụng dụng cụ điện với đế dĩa. Khi làm việc không đế dĩa có nguy cơ bạn không thể kiểm soát dụng cụ điện. u Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngầm trong khu vực làm việc hay liên hệ với Cty công trình công cộng địa phương để nhờ hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hỏa hoạn và điện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng ống dẫn nước có thể làm hư hại tài sản hay có thể gây ra điện giật. u Trong trường hợp pin bị hỏng hay sử dụng sai cách, hơi nước có thể bốc ra. Pin có thể cháy hoặc nổ. Hãy làm cho thông thoáng khí và trong trường hợp bị đau phải nhờ y tế chữa trị. Hơi nước có thể gây ngứa hệ hô hấp. u Không được tháo pin ra. Nguy cơ bị chập mạch. u Pin có thể bị hư hại bởi các vật dụng nhọn như đinh hay tuốc-nơ-vít hoặc bởi các tác động lực từ bên ngoài. Nó có thể dẫn tới đoản mạch nội bộ và làm pin bị cháy, bốc khói, phát nổ hoặc quá nóng. u Chỉ sử dụng pin trong các sản phẩm của nhà sản xuất. Chỉ bằng cách này, pin sẽ được bảo vệ tránh nguy cơ quá tải. Bảo vệ pin không để bị làm nóng, ví dụ, chống để lâu dài dưới ánh nắng gay gắt, lửa, chất bẩn, nước, và sự ẩm ướt. Có nguy cơ nổ và chập mạch. Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiêm trọng. Xin lưu ý các hình minh hoạt trong phần trước của hương dân vận hành. Sử dụng đúng cách Dụng cụ điện được thiết kế để thực hiện các đường tách và cắt trên gỗ, nhựa, kim loại, tấm sứ, cao su và tấm mỏng/HPL (Tấm mỏng áp suất cao) với một giá đỡ chắc chắn. Máy cũng thích hợp để cắt các đường thẳng và cong với góc vát đến 45°. Nên tuân thủ các khuyến nghị loại lưỡi cưa nên sử dụng. Các bộ phận được minh họa Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh. (1) Thanh bảo vệ chống tiếp xúc (2) Bộ phận gắn lưỡi cưa (3) Cần SDS mở khóa lưỡi cưa 1 609 92A 6W6 | (17.01.2022) Bosch Power ToolsTiếng Việt | 59 (4) Đèn làm việc (5) Nút nhả khóa của công tắc Tắt/Mở (6) Công tắc Tắt/Mở (7) Núm xoay chọn trước tần suất nhịp chạy (8) Pin

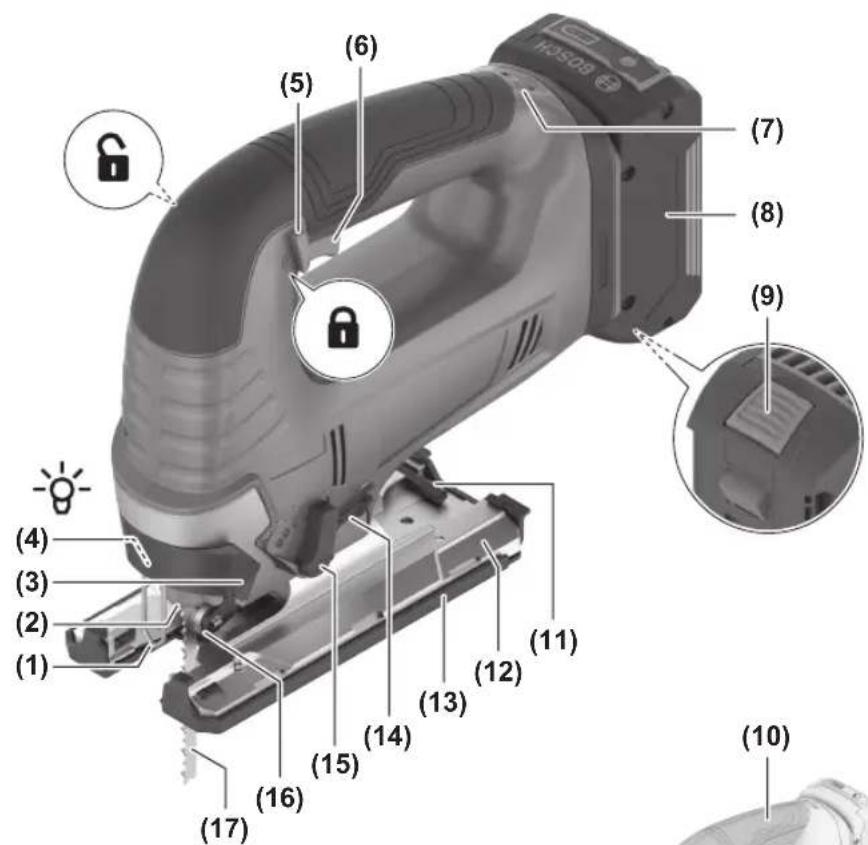

(10) Tay nắm (có bề mặt nắm cách điện) (11) Chìa vặn lục giác (12) Đế dĩa (13) Đế con trượt

(14) Công tắc thiết bị thổi mạt cưa (15) Gạt chỉnh đặt động tác xoay (16) Bánh lăn định hướng (17) Lưỡi cưa

(18) Miếng chặn chống tưa (19) Nắp che bụi để hút

(20) Phần nối máy hút

(22) Vít đế dĩa (23) Thước đo góc vuông mộng (24) Cỡ chỉnh đặt của dưỡng cặp cạnh

(25) Vít xiết của dưỡng cặp cạnh

(26) Dưỡng cặp cạnh có dao cắt lỗ tròn

(27) Đầu định tâm của dao cắt lỗ tròn

a) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi. Thông số kỹ thuật Cưa xoi chạy pin GST185-LI Mã số máy 3601EB30.. Điện thế danh định V= 18 Tần suất nhịp chạy không tải n₀ min

0–3500 Nhịp chạy mm 26 Công suất cắt tối đa – Ở gỗ mm 125 – Ở nhôm mm 20 – Ở thép (không hợp kim) mm 10 Cắt cạnh xiên (trái/phải), tối đa. ° 45 Trọng lượng theo Qui trình EPTA-Procedure01:2014 kg 2,4–3,4

Nhiệt độ môi trường được khuyến nghị khi sạc °C 0…+35 Nhiệt độ môi trường cho phép trong quá trình vận °C –20…+50 Cưa xoi chạy pin GST185-LI hành

và trong quá trình lưu trữ Pin tương thích GBA 18V… ProCORE18V… Pin được khuyên dùng GBA 18V… ≥4,0Ah ProCORE18V… ≥4,0Ah Thiết bị nạp được giới thiệu GAL 18… GAX 18… GAL 36… A) tùy vào loại pin lốc đang sử dụng B) hiệu suất giới hạn ở nhiệt độ <0°C Pin Bosch mua dụng cụ điện chạy pin không có pin. Dù pin được bao gồm trong phạm vi giao hàng của dụng cụ điện, bạn có thể tháo bao gì. Sạc pin u Chỉ sử dụng bộ sạc được đề cập trong dữ liệu kỹ thuật. Chỉ những bộ sạc này phù hợp cho dụng cụ điện cầm tay của bạn có sử dụng pin Li-Ion. Hướng dẫn: Pin Lithium-ion được giao một phần do các quy định vận tải quốc tế. Để bảo đảm đầy đủ điện dung, nạp điện hoàn toàn lại cho pin trước khi sử dụng cho lần đầu tiên. u Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. Pin có thể bị hỏng. Lắp pin Hãy đẩy pin đã sạc vào giá gắn pin cho đến khi nó vào khớp. Tháo pin ra Để tháo pinbạn hãy ấn nút mởkhóa pin và kéo pin ra. Không dùng sức. Pin có 2 mức khóa, có nhiệm vụ ngăn ngừa pin bị rơi ra do vô ý bấm phải nút tháo pin. Cứ khi nào pin còn được lắp trong dụng cụ điện, nó vẫn được giữ nguyên vị trí nhờ vào một lò xo. Đèn báo trạng thái nạp pin Các đèn LED màu xanh của màn hình hiển thị tình trạng sạc pin chỉ ra tình trạng sạc của pin. Vì lý do an toàn, ta chỉ có thể kiểm tra trạng thái của tình trạng nạp điện khi máy đã ngừng hoạt động hoàn toàn. Để hiển thị tình trạng nạp, bạn hãy nhấn nút để hiển thị mức sạc hoặc . Điều này cũng có thể thực hiện khi ắc quy được tháo ra. Bosch Power Tools 1 609 92A 6W6 | (17.01.2022)60 | Tiếng Việt Đèn LED không sáng sau khi nhấn nút để hiển thị mức sạc có nghĩa là pin bị hỏng và phải được thay thế. Kiểu pin GBA 18V... LED Điện dung Đèn sáng liên tục 3× màu xanh lá 60–100% Đèn sáng liên tục 2× màu xanh lá 30–60% Đèn sáng liên tục 1× màu xanh lá 5–30% Đèn nhấp nháy 1× màu xanh

0–5% Kiểu pin ProCORE18V... LED Điện dung Đèn sáng liên tục 5x màu xanh lá 80–100% Đèn sáng liên tục 4x màu xanh lá 60–80% Đèn sáng liên tục 3x màu xanh lá 40–60% Đèn sáng liên tục 2x màu xanh lá 20–40% Đèn sáng liên tục 1x màu xanh lá 5–20% Đèn nhấp nháy 1x màu xanh

0–5% Các Khuyến Nghị về Cách Bảo Dưỡng Tốt Nhất cho Pin Bảo vệ pin hợp khối tránh sự ẩm ướt và nước. Chỉ bảo quản pin trong tầm nhiệt độ nằm giữa −20°C và 50°C. Không để pin trong ô tô vào mùa hè. Thỉnh thoảng làm sạch các khe thông gió của pin bằng cách dùng một cái cọ khô, mềm và sạch. Sự giảm sút đáng kể thời gian hoạt động sau khi nạp điện chỉ rõ rằng pin hợp khối đã hết công dụng và phải được thay. Qui trình hoạt động được chia ra làm hai giai đoạn. Sự lắp vào u Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. Thay/Lắp Lưỡi Cưa u Hãy mang găng tay bảo hộ khi lắp ráp hoặc thay dụng cụ. Dụng cụ có cạnh sắc và có thể nóng khi sử dụng lâu. Chọn Lưỡi Cưa Bạn sẽ tìm thấy một tổng quan các lưỡi cưa khuyến nghị ở cuối hướng dẫn vận hành. Chỉ sử dụng lưỡi cưa có chuôi gờ đơn (chuôi chữ T). Lưỡi cưa không nên dài hơn mức cần thiết đối với dự kiến cắt. Sử dụng lưỡi cưa bản hẹp khi cưa các đường cong gắt. Lắp lưỡi cưa vào (xem hìnhA) u Vệ sinh trục của lưỡi cưa trước khi lắp. Một trục bẩn có thể không được siết chặt. Nhấn cần SDS(3) hướng về trước đến cữ chặn và nhấn giữ. Hãy đẩy lưỡi cưa(17), với răng theo hướng căt, cho đến khi khớp vào bộ phận gắn lưỡi cưa (2). Khi sử dụng lưỡi cưa, lưu ý sao cho sống lưỡi cưa nằm trong rãnh của bánh lăn định hướng (16). u Kiểm tra lưỡi cưa có được bắt chắc vào. Lưỡi cưa gắn vào còn lỏng có thể rơi ra và gây thương tích. Tháo lưỡi cưa (xem HìnhB) Nhấn cần SDS(3) hướng về trước đến cữ chặn và tháo lưỡi cưa(17). Đế con trượt (xemHìnhC) Khi chỉnh sửa các bề mặt nhạy cảm, bạn có thể lắp đế con trượt(13) lên đế đĩa(12) để ngăn cước bề mặt. Để lắp đế con trượt(13) hãy móc nó ở phía trước trên đế đĩa(12), ấn ra sau lên trên và khớp vào. Miếng chặn chống tưa (xemHìnhD) Miếng chặn chống tưa (18) (phụ kiện) có thể giúp tránh việc cọ sờn mặt trên khi cưa gỗ. Miếng chặn chống tưa có thể chỉ được sử dụng với một số loại lưỡi cưa nhất định và chỉ với góc cắt từ 0°. Đế dĩa (12) không được di chuyển lùi ra sau để cắt ở điểm sát mé cạnh khi cưa với miếng chặn chống tưa. Đẩy miếng chặn chống tưa(18) từ trên vào đế dĩa(12). Khi sử dụng đế con trượt(13) bộ phận chống mạnh vụn(18) không được lắp vào đế đĩa(12), mà vào đế con trượt. Hút Dăm/Bụi Mạt bụi từ các vật liệu được sơn phủ ngoài có chứa chì trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khoẻ con người. Đụng chạm hay hít thở các bụi này có thể làm người sử 1 609 92A 6W6 | (17.01.2022) Bosch Power ToolsTiếng Việt | 61 dụng hay đứng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp. Một số mạt bụi cụ thể, ví dụ như bụi gỗ sồi hay đấu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng. – Cách xa ở mức có thể được, sử dụng hệ thống hút thích hợp cho loại vật liệu. – Tạo không khí thông thoáng nơi làm việc. – Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2. Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công. u Tránh không để rác tích tụ tại nơi làm việc. Rác có thể dễ dàng bắt lửa. Nắp che bụi (xem hìnhE) Hãy lắp nắp che bụi (19), trước khi bạn kết nối dụng cụ điện với thiết bị hút bụi. Hãy đặt nắp che bụi(19) lên dụng cụ điện, sao cho giá đỡ khớp trên thanh bảo vệ chống tiếp xúc(1). Hãy tháo nắp che bụi(19) để làm việc không thiết bị hút bụi cũng như để cắt vát. Hãy kéo nắp che bụi về phía trước khỏi thanh bảo vệ chống tiếp xúc(1). Nối thiết bị hút bụi (xem hìnhF–G) Hãy đặt phần nối máy hút(20) vào rãnh của đế dĩa(12). Cắm ống hút (21) (phụ kiện) vào phần nối máy hút (20). Nối ống hút (21) với một chiếc máy hút bụi (phụ kiện). Ở phần cuối của tài liệu hướng dẫn này bạn sẽ tìm thấy phần tổng quan về việc kết nối ở các máy hút bụi khác nhau. Hãy lắp tấm chắn mảnh vụn để hút tối ưu theo khả năng có thể (18). Hãy ngắt bộ phận thổi mạt cưa, nếu bạn đã kết nối thiết bị hút bụi. Máy hút bụi phải thích hợp dành cho loại vật liệu đang gia công. Khi hút bụi khô loại đặc biệt gây nguy hại đến sức khỏe hoặc gây ra ung thư, hãy sử dụng máy hút bụi loại chuyên dụng. Vận Hành Chế độ hoạt động u Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. Chỉnh Đật Động Tác Xoay Bốn vị trí chỉnh đặt động tác xoay cho phép ta đáp ứng theo tốc độ cắt, năng suất cắt và hình mẫu cắt trên vật liệu đang gia công được tốt nhất. Với cần chỉnh (15), bạn có thể điều chỉnh độ dao động ngay cả khi đang vận hành. Mức0 Không có động tác xoay vòng MứcI Động tác xoay vòng nhỏ MứcII Động tác xoay vòng trung bình MứcIII Động tác xoay vòng lớn Cấp độ lắc tối ưu của ứng dụng tương ứng được xác định bằng thử nghiệm thực tế. Các khuyến nghị sau được áp dụng: – Chọn cấp độ lắc càng nhỏ hoặc tắt hẳn lắc, tùy theo cạnh cắt cần càng mịn và sạch hơn. – Tắt lắc khi gia công phôi gia công mỏng (ví dụ: tấm kim loại). – Làm việc trên vật liệu cứng (ví dụ như thép) với một độ lắc nhỏ. – Bạn có thể làm việc với độ lắc tối đa trong vật liệu mềm và khi cưa. Điều chỉnh góc mộng (xem hìnhH) Đế dĩa (12) có thể xoay phải hoặc trái đến 45° để thực hiện những nhát cắt vát. Nắp che bụi(19), phần nối máy hút(20) và tấm chắn mảnh vụn(18) có thể không được sử dụng khi cắt vát. – Hãy nhấn phần nối máy hút(20) nhẹ xuống dưới và kéo nó ra khỏi đế dĩa(12). – Tháo nắp che bụi(19) và tấm chắn mảnh vụn(18) ra. – Nới lỏng ốc vít(22) bằng cờ lê lục giác(11) và đẩy đế dĩa (12) nhẹ nhàng về hướng pin. – Để chỉnh góc vát, hãy xoay đế dĩa(12) theo thước đo(23) tới vị trí mong muốn. Các góc mộng khác có thể điều chỉnh bằng cách sử dụng thước đo góc. – Sau đó, hãy đẩy đế dĩa(12) về hướng lưỡi cưa cho đến khi dừng lại(17). – Siết chặt vít(22) lại. Sử dụng đế dĩa (xemHìnhH) Để cắt sát mép, bạn có thể đặt lưỡi cưa (12) lùi về phía sau. Nới lỏng vít của đế đĩa(22) bằng chìa vặn lục giác chìm(11) và đẩy đế đĩa(12) đến cữ chặn theo hướng pin(8). Siết chặt vít (22) lại. Chỉ có thể sử dụng lưỡi cưa có đế dĩa lắp sẵn(12) với góc mộng 0°. Ngoài ra, không được sử dụng dưỡng cặp cạnh có dao cắt lỗ tròn(26) (phụ kiện) cũng như miếng chặn chống tưa(18). Bosch Power Tools 1 609 92A 6W6 | (17.01.2022)62 | Tiếng Việt Bộ phận thổi mạt cưa Luồng gió từ thiết bị thổi mạt cưa có thể giúp làm sạch mạt cưa khỏi đường cắt. Bật bộ phận thổi mạt: Bạn hãy đẩy công tắc(14) theo chiều phần nối máy hút để làm việc với lượng mạt cưa nhiều trên gỗ, nhựa, vv. Hãy tắt bộ phận thổi mạt cưa: Hãy đẩy công tắc(14) theo chiều bộ phận tống mạt cưa để làm việc trên kim loại và khi thiết bị hút bụi được kết nối. Bắt Đầu Vận Hành Bật Mở và Tắt Để bật dụng cụ điện, trước hết hãy ấn vào khóa bật cạnh biểu tượng (5) và bỏ kích hoạt. Sau đó hãy nhấn công tắc Bật/tắt(6) và nhấn giữ. Đèn làm việc bật sáng khi công tắc Tắt/Mở được nhấn nhẹ hoặc nhấn hết cỡ(6) và cho phép chiếu sáng khu vực làm việc ở các điều kiện chiếu sáng kém. u Không nhìn thẳng vào đèn chiếu sáng nơi làm việ, bạn có thể bị lóa mắt. Để tắt dụng cụ điện cầm tay hãy nhả công tắc Tắt/ Mở(6). Kích hoạt khóa bật(5), bằng cách ấn vào khóa bật cạnh biểu tượng . Điều Khiển/Chỉnh Đặt Trước Tần Suất Nhịp Chạy Bạn có thể điều tiết liên tục tốc độ nhịp chạy của dụng cụ điện đã bật, tùy vào việc bạn nhấn công tắc Tắt/Mở như thế nào (6). Bấm nhẹ công tắc bật/tắt (6) sẽ cho tốc độ nhịp cưa chậm. Tăng lực bóp cũng là làm tăng tần suất nhịp chạy. Với núm vặn điều chỉnh tốc độ nhịp cưa (7), bạn có thể chọn trước tốc độ này và thay đổi trong khi đang vận hành thiết bị. Tần suất nhịp chạy cần có tốt nhất tùy thuộc vào loại vật liệu và điều kiện làm việc và có thể xác định thông qua việc chạy thử thực tế. Khuyến nghị nên làm giảm tần suất nhịp chạy khi lưỡi cưa bắt đầu ăn vào vật liệu cũng như khi cưa nhựa mủ hay nhôm. Sau một thời gian dài vận hành với tần suất nhịp chạy thấp, máy có thể bị nóng lên đáng kể. Tháo lưỡi cưa ra khỏi máy và làm cho máy nguội xuống bằng cách cho chạy với tần suất nhịp chạy tối đa trong khoảng 3phút. Bảo vệ chống quá tải dựa trên nhiệt độ Trong quá trình sử dụng sắp tới, không được để dụng cụ điện bị quá tải. Khi trọng tải quá nặng hoặc vượt qua phạm vi nhiệt độ pin cho phép, chỉ số vòng quay sẽ giảm hoặc dụng cụ điện bị tắt. Trong lúc chỉ số vòng quay giảm, dụng cụ điện chỉ chạy với số vòng quay tối đa sau khi đạt nhiệt độ pin cho phép hoặc khi trọng tải được giảm bớt. Với việc tự ngắt, hãy tắt dụng cụ điện, để pin nguội và bật lại dụng cụ điện lần nữa. Hướng Dẫn Sử Dụng u Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. u Tắt dụng cụ điện ngay nếu lưỡi cưa bị chặn. u Hãy sử dụng tấm chêm ổn định khi gia công phôi gia công nhỏ hơn hoặc mỏng hơn. Kiểm tra phát hiện dị vật như kim, ốc vít các loại trước khi cưa trên gỗ thịt, gỗ ép, vật liệu xây dựng v.v. và loại bỏ chúng nếu cần. Cưa xoi được thiết kế chủ yếu để cắt cong. Trong phạm viBoschcũng gồm phụ kiện cho phép cắt thẳng hoặc cắt tròn (tùy theo model cưa xoi ví dụ dưỡng cặp cạnh, ray dẫn hướng hoặc máy cắt tròn). Cưa xoi cầm tay thường có xu hướng "Chạy", có nghĩa là góc và độ chính xác cắt có thể không còn được đảm bảo. Các yếu tố ảnh hưởng chính đến độ chính xác là độ dày của lưỡi cưa, độ dài của vết cắt và mật độ vật liệu và độ dày của phôi. Do đó, bạn phải luôn kiểm tra các vết cắt thử nghiệm xem kết quả cắt của hệ thống đã chọn có tương ứng với các yêu cầu ứng dụng của bạn hay không. Cắt xọc (xem hìnhI) u Chỉ được gia công các vật liệu mềm như gỗ, tấm vữa trong quy trình cưa chìm! Để cắt xọc, chỉ sử dụng lưỡi cưa ngắn. Chỉ có thể cắt xọc với góc mộng là 0°. Hãy đặt dụng cụ chạy điện với cạnh trước của đế dĩa (12) lên chi tiết gia công mà không để lưỡi cưa (17) chạm vào chi tiết đó rồi bật dụng cụ. Đối với dụng cụ điện có bộ phận kiểm soát tốc độ nhịp chạy, chỉnh đặt ở tốc độ nhịp chạy tối đa. Khiển dẫn dụng cụ điện thật chắc tay xuống vật gia công và để cho lưỡi cưa từ từ đâm xọc vào vật gia công. Ngay khi đế dĩa (12) gần chạm vào dụng cụ, hãy cưa tiếp dọc theo đường cắt mong muốn. Dưỡng cặp cạnh có dao cắt lỗ tròn (phụ kiện) Để làm việc với dưỡng cặp cạnh có dao cắt lỗ tròn (26) (phụ kiện), vật liệu gia công chỉ được phép dày tối đa là 30 mm. Cắt song song (xem hìnhJ): Nới lỏng vít xiết (25) và đẩy thước đo dưỡng cặp cạnh bằng ray (24) trên đế dĩa. Chỉnh đặt độ rộng muốn có giống như trị số trên thước chia độ trên biên trong của cạnh đế dĩa. Vặn chặt vít xiết (25). Cắt tròn (xem hìnhK): Khoan một lỗ trên đường cắt bên trong vòng tròn cần cưa đủ để đưa lưỡi cưa 1 609 92A 6W6 | (17.01.2022) Bosch Power ToolsTiếng Việt | 63 vào. Gia công lỗ bằng máy phay hoặc dũa để lưỡi cưa có thể nằm chính xác trên đường cắt. Đặt vít xiết (25) lên mặt khác của dưỡng cặp cạnh. Đẩy thước đo của dưỡng cặp cạnh dọc ray dẫn hướng (24) vào đế dĩa. Khoan một lỗ giữa tâm vật gia công nằm trong phần bị cưa. Cắm đầu định tâm (27) vào lỗ trong của dưỡng cặp cạnh và lỗ đã khoan. Chỉnh đặt khoảng cách của bán kính giống như trị số của thước chia độ trên biên trong của cạnh đế dĩa. Vặn chặt vít xiết (25). Dung dịch làm mát/Bôi trơn Khi cưa kim loại vật liệu gia công bị nóng lên, do đó; nên bôi dung dịch làm mát/bôi trơn dọc theo đường cắt. Bảo Dưỡng và Bảo Quản Bảo Dưỡng Và Làm Sạch u Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. u Để được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch. Làm sạch phần lắp lưỡi cưa thường xuyên. Để thực hiện, lấy lưỡi cưa trong máy ra và gõ nhẹ máy xuống chỗ có bề mặt phẳng. Máy bị quá dơ có thể làm cho sự hoạt động bị trục trặc. Không cưa các vật liệu sinh nhiều bụi từ bên dưới hoặc phía trên đầu. Nếu bị bụi bịt kín, hãy tắt dụng cụ, tháo bầu hút bụi ra, làm sạch bụi và mùn cưa. Thi thoảng, bôi trơn bánh lăn định hướng(16) với một giọt dầu. Thường xuyên kiểm tra bánh lăn định hướng(16). Nếu bị mòn, phải đưa đến đại lý bảo hành-bảo trì do Bosch ủy nhiệm để thay. Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây: www.bosch-pt.com Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện. Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa. Việt Nam CN CÔNG TY TNHH BOSCH VIÊT NAM TAI TP.HCM Tâng 14, Ngôi Nhà Đức, 33 Lê Duẩn Phương Bến Nghé, Quân 1, Thanh Phô Hô Chi Minh Tel.: (028) 6258 3690 Fax: (028) 6258 3692 - 6258 3694 Hotline: (028) 6250 8555 Email: tuvankhachhang-pt@vn.bosch.com www.bosch-pt.com.vn www.baohanhbosch-pt.com.vn Xem thêm địa chỉ dịch vụ tại: www.bosch-pt.com/serviceaddresses Vận chuyển Pin Li-Ion được khuyến nghị là đối tượng phải tuân theo các qui định của Pháp Luật về Hàng Hóa Nguy Hiểm. Người sử dụng có thể vận chuyển pin hợp khối bằng đường bộ mà không cần thêm yêu cầu nào khác. Khi được vận chuyển thông qua bên thứ ba (vd. vận chuyển bằng đường hàng không hay đại lý giao nhận), phải tuân theo các yêu cầu đặc biệt về đóng gói và dán nhãn. Phải tham vấn chuyên gia về hàng hóa nguy hiểm khi chuẩn bị gói hàng. Chỉ gửi pin hợp khối khi vỏ ngoài không bị hư hỏng. Dán băng keo hay che kín các điểm tiếp xúc hở và đóng gói pin hợp khối theo cách sao cho pin không thể xê dịch khi nằm trong bao bì. Ngoài ra, xin vui lòng chấp hành các qui định chi tiết có thể được bổ sung thêm của quốc gia. Sự thải bỏ Dụng cụ điện, pin, phụ kiện và bao bì cần được tái sử dụng theo quy định về môi trường. Bạn không được ném dụng cụ điện và pin vào thùng rác gia đình! Pin/ắc quy: Li-Ion: Tuân thủ những hướng dẫn trong phần vận chuyển (xem „Vận chuyển“, Trang63). Bosch Power Tools 1 609 92A 6W6 | (17.01.2022)64 | يبرع
