ประเภทสินค้า	เลื่อยฉลุไร้สาย
ยี่ห้อ	Bosch
รุ่น	GST 18V125 B Professional
แรงดันไฟฟ้าที่กำหนด	18 V
ความเร็วรอบเดินเบา	0 – 3,500 ครั้ง/นาที
ระยะชัก	26 มม.
ความลึกตัดสูงสุด (ไม้)	125 มม.
ความลึกตัดสูงสุด (อลูมิเนียม)	20 มม.
ความลึกตัดสูงสุด (เหล็กกล้าไร้สารเจือ)	10 มม.
มุมเอียงสูงสุด	45° (ซ้าย/ขวา)
น้ำหนัก (ตาม EPTA 01:2014)	2.4 – 3.4 กก.
แบตเตอรี่ที่เข้ากันได้	GBA 18V…, ProCORE18V…
เครื่องชาร์จที่แนะนำ	GAL 18…, GAX 18…, GAL 36…
ประเภทใบเลื่อย	ด้ามจับรูปตัว T (การยึดแบบเดี่ยว)
การเปลี่ยนใบเลื่อย	ระบบ SDS โดยไม่ต้องใช้เครื่องมือ
การเคลื่อนที่แบบลูกตุ้ม	4 ตำแหน่งที่ปรับได้ (0, I, II, III)
การปรับความเร็วแบบแปรผัน	ใช่, โดยการกดสวิตช์และหมุนปุ่มปรับตั้งค่า
ไฟส่องสว่าง	LED ในตัว
ระบบเป่าลม	ใช่, เปิด/ปิดได้
ระบบดูดฝุ่น	ช่องต่อสำหรับเครื่องดูดฝุ่นพร้อมฝาครอบป้องกัน
แผ่นป้องกันการแตกร้าว	อุปกรณ์เสริมสำหรับการตัดที่ไม่ทำให้เกิดรอยแตก
แผ่นรองเลื่อน	อุปกรณ์เสริมสำหรับพื้นผิวที่บอบบาง
รางนำแนวขนาน / วงเวียน	อุปกรณ์เสริมสำหรับการตัดแนวขนานและวงกลม (สูงสุด 30 มม. ความหนา)
การป้องกันการโอเวอร์โหลด	ลดความเร็วหรือหยุดอัตโนมัติเมื่อมีความร้อนสูงเกินไป
การบำรุงรักษา	ทำความสะอาดที่ยึดใบเลื่อยและช่องระบายอากาศเป็นประจำ หล่อลื่นลูกกลิ้งนำทาง
อุณหภูมิการชาร์จที่แนะนำ	0 °C … +35 °C

คำถามที่พบบ่อย - GST 18V125 B Professional BOSCH

วิธีการเปลี่ยนใบเลื่อยของ Bosch GST 18V125 B?

ดันคันโยก SDS (3) ไปข้างหน้าจนสุด ค้างไว้ ใส่ใบเลื่อย (17) เข้าไปในที่ยึดใบเลื่อย (2) โดยให้ฟันหันไปในทิศทางการตัด จากนั้นปล่อยคันโยก ตรวจสอบการยึดแน่น

วิธีการปรับมุมเอียงสำหรับการตัดเอียง?

คลายสกรู (22) ด้วยประแจหกเหลี่ยม (11) เลื่อนแผ่นฐาน (12) ไปทางแบตเตอรี่เล็กน้อย หมุนไปยังมุมที่ต้องการ (สูงสุด 45°) ดันกลับไปทางใบเลื่อยแล้วขันสกรูให้แน่น

แบตเตอรี่ชนิดใดที่เข้ากันได้กับเลื่อยฉลุนี้?

แบตเตอรี่ GBA 18V… และ ProCORE18V… ทั้งหมดของ Bosch เพื่ออายุการใช้งานที่เหมาะสมที่สุด ให้ใช้แบตเตอรี่ที่มีความจุ ≥ 4.0 Ah

วิธีการใช้การเคลื่อนที่แบบลูกตุ้ม?

ใช้คันโยกเลือก (15) เพื่อเลือกจาก 4 ตำแหน่ง: 0 (ไม่มีลูกตุ้ม), I (เล็ก), II (ปานกลาง), III (มาก) ปรับความกว้างตามวัสดุ: เล็กสำหรับเหล็กหรือการตัดที่สะอาด, มากที่สุดสำหรับไม้เนื้ออ่อน

วิธีการต่อเครื่องดูดฝุ่น?

ติดตั้งฝาครอบดูดฝุ่น (19) และเสียบข้อต่อดูดฝุ่น (20) เข้าไปในช่องของแผ่นฐาน (12) ต่อท่อดูดฝุ่น (21) ระหว่างข้อต่อกับเครื่องดูดฝุ่นที่เหมาะสม ปิดระบบเป่าลมเพื่อการดูดที่มีประสิทธิภาพยิ่งขึ้น

ความลึกตัดสูงสุดในไม้คือเท่าไร?

ความลึกสูงสุดคือ 125 มม. ในไม้, 20 มม. ในอลูมิเนียม และ 10 มม. ในเหล็กกล้าไร้สารเจือ

วิธีการตัดแบบจุ่ม?

วางขอบด้านหน้าของแผ่นฐาน (12) บนชิ้นงานโดยให้ใบเลื่อยไม่สัมผัส เปิดเลื่อยด้วยความเร็วเต็มที่ กดให้แน่นและปล่อยให้ใบเลื่อยค่อยๆ เจาะเข้าไป ใช้เฉพาะใบเลื่อยที่เหมาะสมกับการตัดแบบจุ่มและมุม 0°

วิธีการทำความสะอาดและบำรุงรักษาเลื่อย?

ถอดแบตเตอรี่ ทำความสะอาดที่ยึดใบเลื่อยและช่องระบายอากาศเป็นประจำด้วยแปรง หล่อลื่นลูกกลิ้งนำทาง (16) ด้วยน้ำมันหยดหนึ่งเป็นครั้งคราว ตรวจสอบการสึกหรอของลูกกลิ้งและเปลี่ยนหากจำเป็น

สามารถใช้เลื่อยที่มุม 45° และระบบดูดฝุ่นพร้อมกันได้หรือไม่?

ไม่ได้ เมื่อตัดเอียง (มุม >0°) ฝาครอบดูดฝุ่น (19), ข้อต่อดูดฝุ่น (20) และแผ่นป้องกันการแตกร้าว (18) ไม่สามารถใช้งานได้

วิธีการใช้รางนำแนวขนานหรือวงเวียน?

คลายสกรูล็อค (25) เลื่อนรางนำ (26) เข้าไปในรางนำ (24) ของแผ่นฐาน ปรับความกว้างหรือรัศมีบนสเกล จากนั้นขันสกรูให้แน่น สำหรับการตัดวงกลม เจาะรูศูนย์กลางและใช้จุดศูนย์กลาง (27) ความหนาของชิ้นงาน ≤ 30 มม.

คู่มือผู้ใช้ GST 18V125 B Professional BOSCH

คู่มือการใช้งานฉบับ

สมบูรณ์

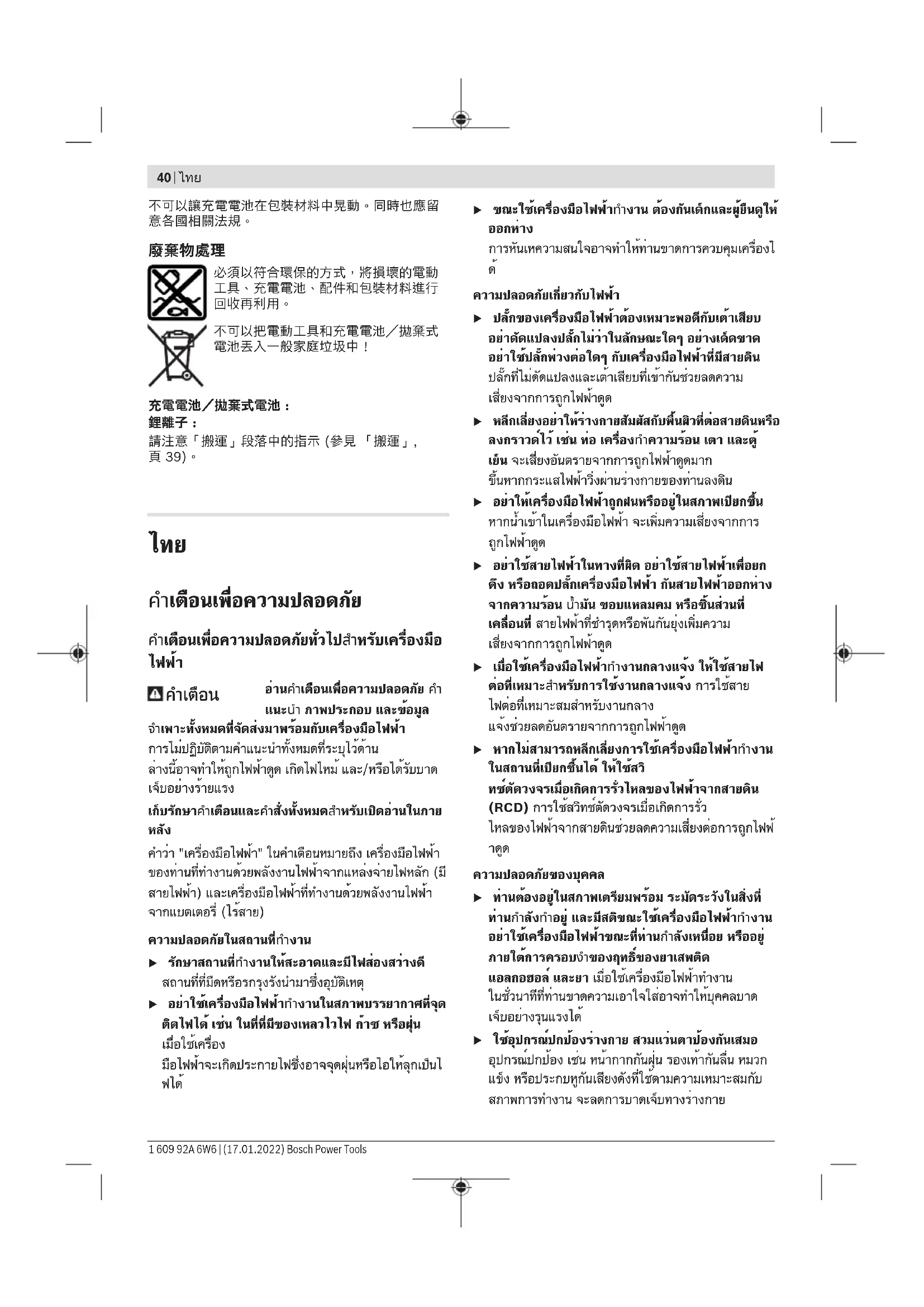

คำเตือนเพื่อความปลอดภัย

คำเตือนเพื่อความปลอดภัยทั่วไปสำหรับเครื่องมือไฟฟ้า

คำเตือน

อ่านคำเตือนเพื่อความปลอดภัย คำแนะนำ ภาพประกอบ และข้อมูล

จำเพาะทั้งหมดที่จัดส่งมาพร้อมกับเครื่องมือไฟฟ้า การไม่ปฏิบัติตามคำแนะนำทั้งหมดที่ระบุไว้ด้านล่างนี้อาจทำให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง

เก็บรักษาคำเตือนและคำสั่งทั้งหมดไว้สำหรับเปิดอ่านในภายหลัง

คำว่า "เครื่องมือไฟฟ้า" ในคำเตือนหมายถึง เครื่องมือไฟฟ้าของท่านที่ทำงานด้วยพลังงานไฟฟ้าจากแหล่งจ่ายไฟหลัก (มีสายไฟฟ้า) และเครื่องมือไฟฟ้าที่ทำงานด้วยพลังงานไฟฟ้าจากแบตเตอรี่ (ไร้สาย)

ความปลอดภัยในสถานที่ทำงาน

▶ รักษาสถานที่ทำงานให้สะอาดและมีไฟส่องสว่างดี สถานที่มืดหรือรกอาจนำมาซึ่งอุบัติเหตุ ▶ อย่าใช้เครื่องมือไฟฟ้าทำงานในสภาพบรรยากาศที่จุดติดไฟได้ เช่น ในที่มีของเหลวไวไฟ ก๊าซ หรือฝุ่น เมื่อใช้เครื่องมือไฟฟ้าจะเกิดประกายไฟซึ่งอาจจุดฝุ่นหรือไอระเหยให้ลุกเป็นไฟได้

ขณะใช้เครื่องมือไฟฟ้าทำงาน ต้องกันเด็กและผู้ยืนดูให้ออกห่าง การหันเหความสนใจอาจทำให้ท่านขาดการควบคุมเครื่องได้

ความปลอดภัยเกี่ยวกับไฟฟ้า

▶ ปลั๊กของเครื่องมือไฟฟ้าต้องเหมาะสมพอดีกับเต้าเสียบ อย่าตัดแปลงปลั๊กไม่ว่าในลักษณะใดๆ อย่าใช้ปลั๊กพ่วงต่อใดๆ กับเครื่องมือไฟฟ้าที่มีสายดิน ปลั๊กที่ไม่ตัดแปลงและเต้าเสียบที่เข้ากันช่วยลดความเสี่ยงจากการถูกไฟฟ้าดูด

▶ หลีกเลี่ยงอย่าให้ร่างกายสัมผัสกับพื้นผิวที่ต่อสายดินหรือลงกราวด์ไว้ เช่น ท่อ เครื่องทำความร้อน เตา และตู้เย็น จะเสี่ยงอันตรายจากการถูกไฟฟ้าดูดมากขึ้นหากกระแสไฟฟ้าวิ่งผ่านร่างกายของท่านลงดิน

อย่าให้เครื่องมือไฟฟ้าลูกฝนหรืออยู่ในสภาพเปียกชื้น หากน้ำเข้าในเครื่องมือไฟฟ้า จะเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด

▶ อย่าใช้สายไฟฟ้าในทางที่ผิด อย่าใช้สายไฟฟ้าเพื่อยก ดึง หรือถอดปลั๊กเครื่องมือไฟฟ้า กันสายไฟฟ้าออกห่างจากความร้อน น้ำมัน ขอบคม หรือชิ้นส่วนที่เคลื่อนที่ สายไฟฟ้าที่ชำรุดหรือพันกันยุ่งเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด

▶ เมื่อใช้เครื่องมือไฟฟ้าทำงานกลางแจ้ง ให้ใช้สายไฟต่อที่เหมาะสมสำหรับการใช้งานกลางแจ้ง การใช้สายไฟต่อที่เหมาะสมสำหรับงานกลางแจ้งช่วยลดอันตรายจากการถูกไฟฟ้าดูด

▶ หากไม่สามารถหลีกเลี่ยงการใช้เครื่องมือไฟฟ้าทำงานในสถานที่เปียกชื้นได้ ให้ใช้สวิทช์ตัดวงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดิน (RCD) การใช้สวิทช์ตัดวงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดินช่วยลดความเสี่ยงต่อการถูกไฟฟ้าดูด

ความปลอดภัยของบุคคล

▶ ท่านต้องอยู่ในสภาพเตรียมพร้อม ระมัดระวัง ในสิ่งที่ท่านกำลังทำอยู่ และมีสติขณะใช้เครื่องมือไฟฟ้าทำงาน อย่าใช้เครื่องมือไฟฟ้าขณะที่ท่านกำลังเหนื่อย หรืออยู่ภายใต้การครอบงำของฤทธิ์ของยาเสพติด แอลกอฮอล์ และยา เมื่อใช้เครื่องมือไฟฟ้าทำงานในขณะที่ท่านขาดความเอาใจใส่อาจทำให้บุคคลบาดเจ็บอย่างรุนแรงได้

ใช้อุปกรณ์ปกป้องร่างกาย สวมแว่นตาป้องกันเสมอ อุปกรณ์ปกป้อง เช่น หน้ากากกันฝุ่น รองเท้ากันลื่น หมวกแข็ง หรือที่ครอบหูกันเสียงดังที่ใช้ตามความเหมาะสมกับสภาพการทำงาน จะลดการบาดเจ็บทางร่างกาย

▶ ป้องกันการติดเครื่องโดยไม่ตั้งใจ ตรวจสอบให้แน่ใจว่าสวิทช์อยู่ในตำแหน่งปิดก่อนเชื่อมต่อเข้ากับแหล่งจ่ายไฟ และ/หรือแบตเตอรี่แพ็ค ยกหรือถือเครื่องมือ การถือเครื่องโดยใช้นิ้วที่สวิทช์ หรือเสียบปลั๊กไฟฟ้าขณะสวิทช์เปิดอยู่ อาจนำไปสู่อุบัติเหตุที่ร้ายแรงได้ นำเครื่องมือปรับแต่งหรือประแจปากตาออกก่อนเปิดสวิทช์เครื่องมือไฟฟ้า เครื่องมือหรือประแจปากตาที่วางอยู่กับส่วนของเครื่องที่กำลังหมุนจะทำให้บุคคลบาดเจ็บได้ ▶ อย่าเอื้อมไกลเกินไป ตั้งท่ายืนที่มั่นคงและวางน้ำหนักให้สมดุลตลอดเวลา ในลักษณะนี้ท่านสามารถควบคุมเครื่องมือไฟฟ้าในสถานการณ์ที่ไม่คาดคิดได้ดีกว่า ▶ แต่งกายอย่างเหมาะสม อย่าใส่เสื้อผ้าหลวมหรือเครื่องประดับ เอาผมและเสื้อผ้าออกห่างจากชิ้นส่วนที่เคลื่อนที่ เสื้อผ้าหลวม เครื่องประดับ และผมยาวอาจเข้าไปติดในชิ้นส่วนที่เคลื่อนที่ ▶ หากเครื่องมือไฟฟ้ามีข้อต่อเชื่อมกับเครื่องดูดฝุ่นหรือเครื่องเก็บผง ให้ตรวจสอบให้แน่ใจว่าได้เชื่อมต่อและใช้งานอย่างถูกต้อง การใช้อุปกรณ์ดูดฝุ่นช่วยลดอันตรายที่เกิดจากฝุ่นได้ ▶ เมื่อใช้งานเครื่องบ่อยครั้งจะเกิดความคุ้นเคย อย่าให้ความคุ้นเคยก่อให้ท่านเกิดความชะล่าใจและละเลยกฎเกณฑ์ด้านความปลอดภัยในการใช้งานเครื่อง การทำงานอย่างไม่ระมัดระวังอาจทำให้เกิดการบาดเจ็บอย่างร้ายแรงภายในเสี้ยววินาที

การใช้และการดูแลรักษาเครื่องมือไฟฟ้า

▶ อย่างฝืนกำลังเครื่องมือไฟฟ้า ใช้เครื่องมือไฟฟ้าที่ถูกต้องตรงตามลักษณะงานของท่าน เครื่องมือไฟฟ้าที่ถูกต้องจะทำงานได้ดีกว่าและปลอดภัยกว่าในระดับสมรรถภาพที่ออกแบบไว้ ▶ อย่าใช้เครื่องมือไฟฟ้าถ้าสวิตช์ไม่สามารถเปิดปิดได้ เครื่องมือไฟฟ้าที่ไม่สามารถควบคุมการเปิดปิดด้วยสวิตช์ได้ เป็นเครื่องมือไฟฟ้าที่ไม่ปลอดภัยและต้องส่งซ่อมแซม ▶ ก่อนปรับแต่งเครื่อง เปลี่ยนอุปกรณ์ประกอบ หรือเก็บเครื่องเข้าที่ ต้องถอดปลั๊กออกจากแหล่งจ่ายไฟ และ/หรือถอดแบตเตอรี่แพ็คออกจากเครื่องมือไฟฟ้าหากถอดออกได้ มาตรการป้องกันเพื่อความปลอดภัยนี้ช่วยลดความเสี่ยงจากการติดเครื่องโดยไม่ได้ตั้งใจ ▶ เมื่อเลิกใช้งานเครื่องมือไฟฟ้า ให้เก็บเครื่องไว้ในที่ที่เด็กหยิบไม่ถึง และไม่อนุญาตให้บุคคลที่ไม่คุ้นเคยกับเครื่องหรือบุคคลที่ไม่ได้อ่านคำแนะนำเหล่านี้ใช้เครื่อง เครื่องมือไฟฟ้าเป็นของอันตรายหากตกอยู่ในมือของผู้ใช้ที่ไม่ได้รับการฝึกฝน

▶ บำรุงรักษาเครื่องมือไฟฟ้าและอุปกรณ์ประกอบ ตรวจสอบชิ้นส่วนที่เคลื่อนที่ว่าวางไม่ตรงแนวหรือติดขัดหรือไม่ ตรวจสอบหาการแตกหักของชิ้นส่วนและสภาพอื่นใดที่อาจมีผลต่อการทำงานของเครื่องมือไฟฟ้า หากชำรุดต้องส่งเครื่องมือไฟฟ้าไปซ่อมแซมก่อนใช้งาน อุบัติเหตุหลายอย่างเกิดขึ้นเนื่องจากดูแลรักษาเครื่องไม่ดีพอ รักษาเครื่องมือตัดให้คมและสะอาด หากบำรุงรักษาเครื่องมือที่มีขอบตัดแหลมคมอย่างถูกต้อง จะสามารถตัดได้ลื่นไม่ติดขัดและควบคุมได้ง่ายกว่า ใช้เครื่องมือไฟฟ้า อุปกรณ์ประกอบ เครื่องมือ และอุปกรณ์อื่นๆ ตรงตามคำแนะนำเหล่านี้ โดยคำนึงถึงเงื่อนไขการทำงานและงานที่จะทำ การใช้เครื่องมือไฟฟ้าทำงานที่ต่างไปจากวัตถุประสงค์การใช้งานของเครื่อง อาจนำไปสู่สถานการณ์ที่เป็นอันตรายได้ ▶ ดูแลด้ามจับและพื้นผิวจับให้แห้ง สะอาด และปราศจากคราบน้ำมันและจาระบี ด้ามจับและพื้นผิวจับที่ลื่นทำให้หยิบจับได้ไม่ปลอดภัย และไม่สามารถควบคุมเครื่องมือในสถานการณ์ที่ไม่คาดคิด

การใช้และการดูแลรักษาเครื่องที่ใช้แบตเตอรี่

▶ ชาร์จไฟใหม่ด้วยเครื่องชาร์จที่บริษัทผู้ผลิตระบุไว้เท่านั้น เครื่องชาร์จที่เหมาะสมสำหรับชาร์จแบตเตอรี่แพ็คประเภทหนึ่ง หากนำไปชาร์จแบตเตอรี่แพ็คประเภทอื่น อาจเกิดไฟไหม้ได้ ใช้เครื่องมือไฟฟ้าเฉพาะกับแบตเตอรี่แพ็คที่กำหนดไว้เท่านั้น การใช้แบตเตอรี่แพ็คประเภทอื่นเสี่ยงต่อการเกิดไฟไหม้หรือบาดเจ็บ ▶ เมื่อไม่ใช้งานแบตเตอรี่แพ็ค ให้เก็บไว้ห่างวัตถุที่เป็นโลหะอื่นๆ เช่น คลิปหนีบกระดาษ เหรียญ กุญแจ ตะปู สกรู หรือวัตถุที่เป็นโลหะขนาดเล็กอื่นๆ ที่สามารถเชื่อมต่อขั้วหนึ่งไปยังอีกขั้วหนึ่งได้ การลัดวงจรของขั้วแบตเตอรี่อาจทำให้เกิดการไหม้หรือไฟลุกได้ ▶ หากใช้แบตเตอรี่อย่างไม่ถูกต้อง อาจมีของเหลวไหลออกมาจากแบตเตอรี่ได้ ให้หลีกเลี่ยงการสัมผัส หากสัมผัสโดยบังเอิญ ให้ใช้น้ำล้าง หากของเหลวเข้าตา ให้ขอความช่วยเหลือจากแพทย์ด้วย ของเหลวที่ไหลออกมาจากแบตเตอรี่อาจทำให้เกิดอาการคันหรือแสบผิวหนังได้ ▶ อย่าใช้แบตเตอรี่แพ็คหรือเครื่องมือที่ชำรุดหรือดัดแปลง แบตเตอรี่ที่ชำรุดหรือดัดแปลงอาจแสดงอาการที่ไม่สามารถคาดเดาได้ ส่งผลให้เกิดไฟไหม้ ระเบิด หรือความเสี่ยงต่อการได้รับบาดเจ็บ

▶ อย่าให้แบตเตอรี่แพ็คหรือเครื่องมือสัมผัสไฟหรืออุณหภูมิที่สูงเกินไป หากสัมผัสไฟหรืออุณหภูมิที่สูงกว่า 130 °C อาจทำให้เกิดการระเบิดได้ ▶ ปฏิบัติตามคำแนะนำเกี่ยวกับการชาร์จทั้งหมด และต้องไม่ชาร์จแบตเตอรี่แพ็คหรือเครื่องมือนอกช่วงอุณหภูมิที่กำหนดในคำแนะนำ การชาร์จแบตเตอรี่อย่างไม่ถูกวิธีหรือนอกช่วงอุณหภูมิที่กำหนด อาจทำให้แบตเตอรี่เสียหายและเพิ่มความเสี่ยงต่อการเกิดไฟไหม้

การบริการ

▶ ส่งเครื่องมือไฟฟ้าของท่านเข้ารับบริการจากช่างซ่อมที่มีคุณสมบัติเหมาะสม โดยใช้อะไหล่ที่เหมือนกันเท่านั้น ในลักษณะนี้ท่านจะแน่ใจได้ว่าเครื่องมือไฟฟ้าอยู่ในสภาพที่ปลอดภัย ▶ อย่าบำรุงรักษาแบตเตอรี่แพ็คที่ชำรุดอย่างเด็ดขาด ต้องส่งให้บริษัทผู้ผลิตหรือศูนย์บริการที่ได้รับอนุญาตทำการบำรุงรักษาแบตเตอรี่แพ็คเท่านั้น

คำเตือนเพื่อความปลอดภัยสำหรับเลื่อยฉลุ

▶ เมื่อทำงานในบริเวณที่อุปกรณ์ตัดอาจสัมผัสสายไฟฟ้าที่ซ่อนอยู่ ต้องจับเครื่องมือไฟฟ้าตรงพื้นผิวจับที่หุ้มฉนวน หากอุปกรณ์ตัดสัมผัสสายที่ "มีกระแสไฟฟ้า" ไหลผ่าน จะทำให้ชิ้นส่วนโลหะที่ไม่ได้หุ้มฉนวนของเครื่องมือไฟฟ้าเกิด "มีกระแสไฟฟ้า" ด้วย และส่งผลให้ผู้ใช้งานเครื่องถูกไฟฟ้าดูดได้ ▶ ใช้เครื่องหนีบหรือวิธีอื่นที่ได้ผลเพื่อยึดและหนุนชิ้นงานกับแท่นที่มั่นคง การจับชิ้นงานด้วยมือหรือยันไว้กับร่างกายจะไม่มั่นคง และอาจทำให้สูญเสียการควบคุมได้ ▶ เอามือออกให้พ้นจากบริเวณแนวทางเลื่อย อย่าเอื้อมมือเข้าใต้ชิ้นงาน การสัมผัสกับใบเลื่อยจะทำให้บาดเจ็บได้ ▶ จับเครื่องมือไฟฟ้าเข้าหาชิ้นงานเมื่อเครื่องเปิดสวิตช์อยู่เท่านั้น มิฉะนั้นอาจได้รับอันตรายจากการดีกลับหากเครื่องมือตัดติดขัดอยู่ในชิ้นงาน ▶ ตรวจสอบให้แน่ใจว่าขณะเลื่อยได้วางแผ่นฐานไว้อย่างมั่นคง ใบเลื่อยที่ติดขัดอาจแตกหัก หรือทำให้เกิดการดีกลับได้ ▶ เมื่อเสร็จสิ้นการทำงาน ให้ปิดสวิตช์เครื่องมือไฟฟ้าและดึงใบเลื่อยออกจากร่องตัดเมื่อใบเลื่อยหยุดนิ่งอยู่กับที่แล้วเท่านั้น ในลักษณะนี้ท่านสามารถหลีกเลี่ยงการดีกลับ และวางเครื่องลงได้อย่างปลอดภัย ▶ รอให้เครื่องมือไฟฟ้าหยุดสนิทก่อนวางเครื่องลงบนพื้น เครื่องมือที่หมุนอยู่อาจติดขัดและทำให้สูญเสียการควบคุมเครื่องมือไฟฟ้า

▶ ใช้เฉพาะใบเลื่อยที่ไม่ชำรุดและมีสภาพที่สมบูรณ์เท่านั้น ใบเลื่อยที่ท่อหรือบิดงอสามารถแตกหัก ส่งผลเชิงลบต่อการตัด หรือทำให้เกิดการดีดกลับได้ หลังปิดสวิตช์ อย่าเบรกใบเลื่อยให้หยุดวิ่งโดยการกดลงด้านข้าง ใบเลื่อยอาจชำรุด แตกหัก หรือทำให้เกิดการดีดกลับได้ ใช้เครื่องมือไฟฟ้าพร้อมแผ่นรองพื้นเท่านั้น หากเจาะงานโดยไม่มีแผ่นรองพื้น อาจเสี่ยงต่อการสูญเสียการควบคุมเครื่องมือไฟฟ้าได้ ใช้เครื่องตรวจจับที่เหมาะสมเพื่อตรวจหาสายไฟฟ้าหรือท่อสาธารณูปโภคที่อาจซ่อนอยู่ในบริเวณทำงาน หรือติดต่อบริษัทสาธารณูปโภคในพื้นที่เพื่อขอความช่วยเหลือ การสัมผัสกับสายไฟฟ้าอาจทำให้เกิดไฟไหม้หรือถูกไฟฟ้าดูด การทำให้ท่อแก๊สเสียหายอาจทำให้เกิดระเบิด การเจาะเข้าในท่อน้ำทำให้ทรัพย์สินเสียหาย ▶ เมื่อแบตเตอรี่ชำรุดและนำไปใช้งานอย่างไม่ถูกต้องอาจมีไอระเหยออกมาได้ แบตเตอรี่อาจเพลิงไหม้หรือระเบิดได้ ให้สูดอากาศบริสุทธิ์และพบแพทย์ในกรณีเจ็บปวด ไอระเหยทำให้ระบบหายใจระคายเคือง ▶ อย่าเปิดแบตเตอรี่ อันตรายจากการลัดวงจร วัตถุที่แหลมคม เช่น ตะปูหรือไขควง หรือแรงกระทำภายนอก อาจทำให้แบตเตอรี่เสียหายได้ สิ่งเหล่านี้อาจทำให้เกิดการลัดวงจรภายในและแบตเตอรี่ไหม้ มีควัน ระเบิด หรือร้อนเกินไป ใช้แบตเตอรี่แพ็คเฉพาะในผลิตภัณฑ์ของผู้ผลิตเท่านั้น ในลักษณะนี้ แบตเตอรี่แพ็คจะได้รับการปกป้องจากการใช้งานเกินกำลังซึ่งเป็นอันตราย

ปกป้องแบตเตอรี่จากความร้อน รวมทั้ง เช่น จากการถูกแสงแดดต่อเนื่อง จากไฟ สิ่งสกปรก น้ำ และความชื้น อันตรายจากการระเบิดและการลัดวงจร

รายละเอียดผลิตภัณฑ์และข้อมูล

จำเพาะ

อ่านคำเตือนเพื่อความปลอดภัยและคำแนะนำทั้งหมด การไม่ปฏิบัติตามคำเตือนและคำสั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง

กรุณาดูภาพประกอบในส่วนหน้าของคู่มือการใช้งาน

ประโยชน์การใช้งานของเครื่อง

เครื่องนี้ใช้สำหรับตัดไม้ พลาสติก โลหะ แผ่นเซรามิค ยาง และแลมิเนต/HPL (High Pressure Laminate) เครื่อง

นี้เหมาะสมสำหรับตัดแนวตรงและตัดมุมองศาถึง 45° อ่านและปฏิบัติตามข้อแนะนำเกี่ยวกับใบเลื่อย

ส่วนประกอบที่แสดงภาพ

ลำดับเลขของส่วนประกอบผลิตภัณฑ์อ้างถึงส่วนประกอบของเครื่องที่แสดงในหน้าภาพประกอบ

(1) กันชน (2) ตัวจับใบเลื่อย (3) ก้าน SDS สำหรับปลดใบเลื่อย (4) ไฟส่องบริเวณทำงาน (5) ปุ่มล็อคไม่ให้สวิตช์เปิด-ปิดทำงาน (6) สวิตช์เปิด-ปิด (7) ปุ่มเลือกอัตราขยับชักล่วงหน้า (8) แบตเตอรี่แพ็ค ^a) (9) แป้นปลดล็อคแบตเตอรี่ ^a)

(10) ด้ามจับ (พื้นผิวจับหุ้มฉนวน)

(11) ประแจขันหกเหลี่ยม

(12) แผ่นฐาน

(13) ปลอกเลื่อน ^a)

(14) สวิตช์เครื่องเป่าขี้เลื่อย

(15) คันโยกสำหรับปรับการเตะ

(16) หัวจับใบเลื่อย

(17) ใบเลื่อย ^a)

(18) แผ่นป้องกันการฉีกที่ผิววัสดุ

(19) ฝาครอบสำหรับดูดฝุ่น ^a)

(20) ท่อต่อดูดผ่าน ^a)

(21) ท่อดูดฝุ่น ^a)

(22) สกรูแผ่นฐาน

(23) มาตราส่วนมุมบาท

(24) ช่องนำแผ่นนำเลื่อยแบบขนาด ^a)

(25) สกรูล็อคตัวนำเลื่อยแบบขนาด ^a)

(26) แผ่นนำเลื่อยแบบขนาดพร้อมอุปกรณ์ตัดวงกลม ^a)

(27) ตัวหมายศูนย์ของอุปกรณ์ตัดวงกลม ^a)

อุปกรณ์ประกอบที่แสดงภาพหรืออธิบายไม่รวมอยู่ในการจัดส่งมาตรฐาน กรุณาดูอุปกรณ์ประกอบทั้งหมดในรายการแสดงอุปกรณ์ประกอบของเรา

ข้อมูลทางเทคนิค

เสื่อยแบตเตอรี่แพ็ค		GST 185-LI
หมายเลขสินค้า		3 601 EB3 0..
แรงดันไฟฟ้าพิกัด	V=18
อัตราขยับชักเดินตัวเปล่า no	min-1	0-3500
ระยะช่วงชัก	มม.26
ความลึกการตัด สูงสุด
– ในไม้	มม.125
– ในอะลูมิเนียม	มม.20
– ในเหล็กกล้า (ไม่เจือ)	มม.10
การตัดมุม (ช้าย/ขวา) สูงสุด	°	45
น้ําหนักตามระเบียบการ EPTA-Procedure 01:2014	กก.2.4-3.4	A)
อุณหภูมิโดยรอบที่แนะนําเมื่อซาร์จ	°C0...+35
อุณหภูมิโดยรอบที่อนุญาตเมื่อใช้งานB) และระหว่างการเก็บรักษา	°C-20...+50
แบตเตอรี่ที่ใช้งานร่วมกันได้		GBA 18V...ProCORE18V...
แบตเตอรี่ที่แนะนํา		GBA 18V...≥4.0 AhProCORE18V...≥4.0 Ah
เครื่องซาร์จที่แนะนํา		GAL 18...GAX 18...GAL 36...

A) ชิ้นส่วนที่อยู่กับแบตเตอรี่แพ็คที่ใช้ B) สมรรถภาพจะน้อยลงที่อุณหภูมิ <0 °C

แบตเตอรี่

เครื่องมือไฟฟ้าไร้สายของ Bosch ไม่รวมแบตเตอรี่แพ็คด้วยเช่นกัน คุณสามารถดูได้จากบรรจุภัณฑ์ว่าขอบเขตการจัดส่งเครื่องมือไฟฟ้าของคุณมีแบตเตอรี่แพ็คหรือไม่

การชาร์จแบตเตอรี่

ใช้เฉพาะเครื่องชาร์จแบตเตอรี่ที่ระบุในข้อมูลทางเทคนิคเท่านั้น เฉพาะเครื่องชาร์จแบตเตอรี่เหล่านี้เท่านั้นที่เข้าชุดกับแบตเตอรี่ลิเธียมไอออนของเครื่องมือไฟฟ้าของท่าน

หมายเหตุ: แบตเตอรี่ลิเธียมไอออนถูกจัดส่งโดยมีการชาร์จไฟบางส่วนตามระเบียบข้อบังคับด้านการขนส่งระหว่างประเทศ เพื่อให้แน่ใจว่าแบตเตอรี่จะทำงานได้อย่างสมบูรณ์แบบ ก่อนใช้งานครั้งแรกให้ชาร์จแบตเตอรี่จนเต็ม

▶ เมื่อเครื่องมือไฟฟ้าปิดสวิตช์ลงโดยอัตโนมัติ อย่ากดสวิตช์เปิด-ปิดอีกต่อไป แบตเตอรี่แพ็คอาจชำรุดได้

การใส่แบตเตอรี่

ใส่แบตเตอรี่ที่ชาร์จแล้วเข้าในด้านจับจนรู้สึกเข้าล็อก

การถอดแบตเตอรี่

เมื่อต้องการถอดแบตเตอรี่แพ็คออก ให้กดแป้นปลดล็อกแบตเตอรี่และดึงแบตเตอรี่แพ็คออกจากเครื่องมือไฟฟ้า อย่าใช้กำลังดึง

แบตเตอรี่แพ็คมีการล็อก 2 ระดับเพื่อป้องกันไม่ให้แบตเตอรี่แพ็คหลุดออกมาหากกดแป้นปลดล็อกแบตเตอรี่โดยไม่ตั้งใจ เมื่อแบตเตอรี่ถูกบรรจุอยู่ในเครื่องมือไฟฟ้า สปริงจะยึดแบตเตอรี่ให้เข้าตำแหน่ง

ไฟแสดงสถานะการชาร์จแบตเตอรี่

ไฟ LED สีเขียวของการแสดงสถานะการชาร์จแบตเตอรี่ แสดงสถานะการชาร์จของแบตเตอรี่ ด้วยเหตุผลด้านความปลอดภัย ท่านสามารถตรวจสอบสถานะการชาร์จได้เมื่อเครื่องมือไฟฟ้าหยุดสนิทเท่านั้น

กดปุ่มสำหรับไฟแสดงสถานะการชาร์จแบตเตอรี่ ⑨ หรือเพื่อแสดงสถานะการชาร์จ ท่านสามารถดูได้แม้เมื่อได้ถอดแบตเตอรี่ออกแล้ว

หลังจากกดปุ่มสำหรับไฟแสดงสถานะการชาร์จแบตเตอรี่แล้ว ไฟ LED ไม่ติดขึ้น แสดงว่าแบตเตอรี่บกพร่องและต้องเปลี่ยนใหม่

แบตเตอรี่-ชนิด GBA 18V...

LED ความจุ

ไฟส่องสว่างต่อเนื่อง 3× สีเขียว 60-100%

ไฟส่องสว่างต่อเนื่อง 2× สีเขียว 30-60%

ไฟส่องสว่างต่อเนื่อง 1× สีเขียว 5-30%

ไฟกะพริบ 1× สีเขียว 0-5%

แบตเตอรี่-ชนิด ProCORE18V...

LED ความจุ

ไฟส่องสว่างต่อเนื่อง 5 x สีเขียว 80-100 %

ไฟส่องสว่างต่อเนื่อง 4 x สีเขียว 60-80 %

ไฟส่องสว่างต่อเนื่อง 3 x สีเขียว 40-60 %

ไฟส่องสว่างต่อเนื่อง 2 x สีเขียว 20-40 %

ไฟส่องสว่างต่อเนื่อง 1 x สีเขียว 5-20 %

ไฟกะพริบ 1 x สีเขียว 0-5 %

ข้อแนะนำในการปฏิบัติต่อแบตเตอรี่อย่างเหมาะสมที่สุด

ปกป้องแบตเตอรี่จากความชื้นและน้ำ

เก็บรักษาแบตเตอรี่แพ็คในช่วงอุณหภูมิ -20 °C ถึง 50 °C เท่านั้น อย่าปล่อยวางแบตเตอรี่แพ็คไว้ในรถยนต์ในช่วงฤดูร้อน

ทำความสะอาดช่องระบายอากาศเป็นครั้งคราวโดยใช้แปรงขนอ่อนที่แห้งและสะอาด

คราวโดยใช้แปรงขนอ่อนที่แห้งและสะอาด

หลังจากชาร์จแบตเตอรี่แล้ว หากแบตเตอรี่

แพ็คมีช่วงเวลาทำงานสั้นมาก แสดงว่าแบตเตอรี่แพ็คเสื่อมและต้องเปลี่ยนใหม่

อ่านและปฏิบัติตามข้อสังเกตสำหรับการกำจัดขยะ

การติดตั้ง

▶ ถอดแบตเตอรี่ออกจากเครื่องมือไฟฟ้าก่อนทำการปรับแต่งใดๆ ที่เครื่องมือไฟฟ้า (เช่น บำรุงรักษา เปลี่ยนเครื่องมือ ฯลฯ) รวมทั้งเมื่อขนย้ายและเก็บรักษา อันตรายจากการบาดเจ็บหากสวิตช์เปิด-ปิดติดขึ้นอย่างไม่ตั้งใจ

การใส่/การเปลี่ยนใบเลื่อย

▶ เมื่อติดตั้งหรือเปลี่ยนเครื่องมือ ต้องสวมถุงมือป้องกัน เครื่องมือมีความคมและอาจร้อนขึ้นเมื่อใช้งานเป็นเวลานาน

การเลือกใบเลื่อย

กรุณาดูภาพรวมของใบเลื่อยที่แนะนำที่ปรากฏอยู่ตอนท้ายของคู่มือเล่มนี้ ให้ใช้เฉพาะใบเลื่อยที่มีก้านรูเดียว (T shank) เท่านั้น ใบเลื่อยควรมีขนาดยาวกว่าความลึกของการตัดที่ต้องการเพียงเล็กน้อยเท่าที่จำเป็น ใช้ใบเลื่อยบางเมื่อตัดโค้งแคบ

การใส่ใบเลื่อย (ดูภาพประกอบ A)

▶ ทำความสะอาดก้านของใบเลื่อยก่อนใส่ ก้านที่สกปรกไม่สามารถยึดได้อย่างแน่นหนา

ดันก้าน SDS (3) ไปข้างหน้าจนสุดและกดค้างไว้ หันใบเลื่อยในทิศทางตัดและดันใบเลื่อย (17) เข้าในที่จับใบเลื่อย (2) จนขบเข้าล็อก

ขณะใส่ใบเลื่อย ให้ตรวจสอบให้แน่ใจว่าส่วนหลังใบเลื่อยอยู่ในร่องของหัวจับใบเลื่อย (16)

▶ ตรวจสอบให้ใบเลื่อยเข้าที่อย่างมั่นคง ใบเลื่อยที่ใส่ไว้หลวมๆ อาจหล่นออกมาและทำให้บาดเจ็บได้

การถอดใบเลื่อย (ดูภาพประกอบ B)

ดันก้าน SDS (3) ไปข้างหน้าจนสุดและถอดใบเลื่อย (17) ออก

ปลอกเลื่อน (ดูภาพประกอบ C)

เมื่อทำงานบนพื้นผิวที่บอบบาง คุณสามารถวางปลอกเลื่อน (13) ไว้บนแผ่นฐาน (12) เพื่อป้องกันไม่ให้พื้นผิวเกิดรอยขีดข่วน

ในการใส่ปลอกเลื่อน (13) ให้แขวนไว้ที่ด้านหน้าของแผ่นฐาน (12) ต้นขึ้นที่ด้านหลังแล้วปล่อยให้คลิกเข้าที่

แผ่นป้องกันการฉีกที่ผิววัสดุ (ดูภาพประกอบ D)

แผ่นป้องกันการฉีกที่ผิววัสดุ (18) (อุปกรณ์ประกอบ) สามารถป้องกันไม่ให้ผิววัสดุลุยเป็นฝอยขณะเลื่อยไม้ แผ่นป้องกันการฉีกที่ผิววัสดุใช้ได้กับใบเลื่อยบางประเภทเท่านั้น และยังใช้ได้เฉพาะสำหรับการตัดมุม 0° เท่านั้น เมื่อเลื่อยโดยใช้แผ่นป้องกันการฉีกที่ผิววัสดุร่วมด้วย ไม่ต้องเลื่อนแผ่นฐาน (12) ไปด้านหลังสำหรับการตัดชิดขอบ ดันแผ่นป้องกันการฉีกที่ผิววัสดุ (18) จากด้านหน้าเข้าในแผ่นฐาน (12)

ในการใช้ปลอกเลื่อน (13) ตัวป้องกันสะเก็ด (18) จะไม่ถูกสอดเข้าไปในแผ่นฐาน (12) แต่จะเข้าไปในปลอกเลื่อน

การดูดฝุ่น/ขี้เลื่อย

ฝุ่นที่ได้จากวัสดุ เช่น เคลือบผิวที่มีสารตะกั่ว ไม้บางประเภท แร่ธาตุ และโลหะ อาจเป็นอันตรายต่อสุขภาพ การสัมผัสหรือการหายใจเอาฝุ่นเข้าไปอาจทำให้เกิดปฏิกิริยาแพ้ฝุ่น และ/หรือนำมาซึ่งโรคติดเชื้อระบบหายใจแก่ผู้ใช้เครื่องหรือผู้ที่ยืนอยู่ใกล้เคียง ฝุ่นบางประเภท เช่น ฝุ่นไม้โอ๊ค หรือไม้บีช นับเป็นสารที่ทำให้เกิดมะเร็ง โดยเฉพาะอย่างยิ่งเมื่อผสมกับสารระดมแต่งเพื่อบำรุงไม้ (โครเมต ผลิตภัณฑ์รักษาเนื้อไม้) สำหรับวัสดุที่มีแอสเบสตอสต้องให้ผู้เชี่ยวชาญทำงานเท่านั้น – ใช้ระบบดูดฝุ่นออกที่เหมาะสมกับประเภทวัสดุ มากเท่าที่จะทำได้

- จัดสถานที่ทำงานให้มีการระบายอากาศที่ดี - ขอแนะนำให้สวมหน้ากากป้องกันการติดเชื้อที่มีระดับการกรอง P2

ปฏิบัติตามกฎข้อบังคับสำคัญอื่นๆ ที่เกี่ยวกับวัสดุชิ้นงานที่บังคับใช้ในประเทศไทยของท่าน

▶ ป้องกันการสะสมของฝุ่นในสถานที่ทำงาน ฝุ่นสามารถลุกไหม้อย่างง่ายดาย

ฝาครอบ (ดูภาพประกอบ E)

ติดตั้งฝาครอบ (19) ก่อนเชื่อมต่อเครื่องมือไฟฟ้าเข้ากับอุปกรณ์ดูดฝุ่น

รวมฝาครอบ (19) เข้ากับเครื่องมือไฟฟ้าในลักษณะให้ยึดขนเข้ากับกันชน (1)

ถอดฝาครอบ (19) ออกเมื่อทำงานโดยไม่มีอุปกรณ์ดูดฝุ่น และเมื่อตัดมุมยาก เมื่อต้องการถอดให้ดึงฝาครอบไปข้างหน้าออกจากกันชน (1)

การเชื่อมต่ออุปกรณ์ดูดฝุ่น (ดูภาพประกอบ F-G)

รวมท่อต่อดูดฝุ่น (20) เข้าในช่องใส่ของแผนฐาน (12)

เสียบท่อดูดฝุ่น (21) (อุปกรณ์ประกอบ) เข้าบนท่อต่อดูดฝุ่น (20) เชื่อมต่อท่อดูดฝุ่น (21) เข้ากับเครื่องดูดฝุ่น (อุปกรณ์ประกอบ)

ดูภาพรวมการเชื่อมต่อกับเครื่องดูดฝุ่นต่างๆ ได้ที่ตอนท้ายของคู่มือการใช้งานฉบับนี้

เพื่อให้ดูดฝุ่นได้อย่างมีประสิทธิภาพสูงสุด ให้ติดตั้งแผ่นป้องกันการฉีกที่ผิววัสดุ (18) หากเป็นไปได้

ปิดสวิตช์เครื่องเป่าขี้เลื่อยเมื่อมีอุปกรณ์ดูดฝุ่นเชื่อมต่ออยู่ เครื่องดูดฝุ่นต้องมีลักษณะการใช้งานที่เหมาะสมกับประเภทวัสดุชิ้นงาน

ในกรณีดูดฝุ่นแห้งที่เป็นอันตรายต่อสุขภาพอย่างยิ่งหรืออาจก่อให้เกิดมะเร็งได้ ให้ใช้เครื่องดูดฝุ่นพิเศษ

การปฏิบัติงาน

รูปแบบการทำงาน

ถอดแบตเตอรี่ออกจากเครื่องมือไฟฟ้าก่อนทำการปรับแต่งใดๆ ที่เครื่องมือไฟฟ้า (เช่น บำรุงรักษา เปลี่ยนเครื่องมือ ฯลฯ) รวมทั้งเมื่อขนย้ายและเก็บรักษา อันตรายจากการบาดเจ็บหากสวิตช์เปิด-ปิดติดขึ้นอย่างไม่ตั้งใจ

การตั้งการเตะ

การเตะตั้งได้สี่ขั้น ทำให้สามารถปรับความเร็วการตัด ประสิทธิภาพการตัด และแบบการตัดให้เหมาะสมกับวัสดุชิ้นงานได้ดีที่สุด

ท่านสามารถตั้งการเตะด้วยคันโยก (15) และสามารถสับคันโยกได้แม้ขณะเครื่องกำลังทำงานอยู่

ขั้น 0 ไม่เตะ

ขั้น 1 เตะน้อย

ขั้น II เดะปานกลาง

ขั้น III ตระมาก

ระดับการแกว่งที่เหมาะสมที่สุดสำหรับงานที่เกี่ยวข้องสามารถกำหนดได้จากการทดลองปฏิบัติ ปฏิบัติตามค่าแนะนำต่อไปนี้:

- หากเลือกระดับการแกว่งต่ำลงหรือปิดใช้การแกว่ง คมตัดยิ่งจะละเอียดและเนียนเนียนยิ่งขึ้น

- ปิดการสั่นเมื่อตัดเฉือนวัสดุบาง (เช่น แผ่นโลหะ)

- ดำเนินงานกับวัสดุแข็ง (เช่น เหล็ก) โดยใช้การแกว่งที่ต่ำลง

- คุณสามารถดำเนินงานโดยใช้การแกว่งสูงสุดสำหรับวัสดุที่อ่อนนุ่มและเมื่อเลื่อยไม้

การปรับมุมบาก (ดูภาพประกอบ H)

แผ่นฐาน (12) สามารถเอียงซ้ายหรือขวาได้ถึง 45° เพื่อตัดมุมบาก

เมื่อตัดมุมบากจะไม่สามารถใช้ท่อต่อดูดฝุ่น (19) ท่อต่อดูดฝุ่น (20) และแผ่นป้องกันการฉีกที่ผิววัสดุ (18) มาใช้ร่วมด้วย

- กดท่อต่อดูดฝุ่น (20) ลงเล็กน้อยและดึงออกจากแผ่นฐาน (12)

- ยกครอบ (19) และแผ่นป้องกันการฉีกที่ผิววัสดุ (18) ออก

- คลายสกรู (22) ด้วยประแจหกเหลี่ยม (11) แล้วดันแผ่นฐาน (12) ทางแบตเตอรี่แพ็คเล็กน้อย

- ในการตั้งตามมุมเอียง หมุนแผ่นฐาน (12) ตามมาตราส่วน (23) ไปยังตำแหน่งที่ต้องการ มุมบากอื่นๆ สามารถปรับได้โดยใช้ไม้โปรแทรกเตอร์

- จากนั้นเลื่อนแผ่นฐาน (12) ไปทางใบเลื่อย (17) จนสุด

ยืดสกรู (22) กลับให้แน่นอีกครั้ง

การเลื่อนแผ่นฐาน (ดูภาพประกอบ H)

เมื่อต้องการเลื่อยชิดขอบ สามารถเลื่อนแผ่นฐาน (12) ไปด้านหลังได้

คลายสกรูแผ่นฐาน (22) ออกด้วยประแจขันหกเหลี่ยม (11) และดันแผ่นฐาน (12) ไปทางแบตเตอรี่จนสุด (8)

ขันสกรู (22) กลับเข้าให้แน่น

เมื่อแผ่นฐาน (12) ถูกเลื่อนแล้ว จะสามารถเลื่อยได้มุมตั้งฉากที่ตำแหน่ง 0° เท่านั้น นอกจากนี้ยังไม่สามารถนำแผ่นนำเลื่อยแบบขนานพร้อมอุปกรณ์วงกลม (26)

(อุปกรณ์ประกอบ) และแผ่นป้องกันการฉีกที่ผิววัสดุ (18) มาใช้ร่วมด้วย

เครื่องเป่าขี้เลื่อย

กระแสลมจากเครื่องเป่าขี้เลื่อยจะทำให้ตรงรอยตัดปราศจากผงฝุ่นและขี้เลื่อย

เปิดสวิตช์เครื่องเป่าขี้เลื่อย: เลื่อนสวิตช์ (14)

ไปทางท่อต่อดูดฝุ่นเมื่อเลื่อยวัสดุที่มีเศษผงมาก

เช่น ไม้ พลาสติก ฯลฯ

ปิดสวิตช์เครื่องเป่าขี้เลื่อย: เลื่อนสวิตช์ (14)

ไปทางใบเลื่อยเมื่อเลื่อยโลหะและเมื่อมีอุปกรณ์

ดูดฝุ่นเชื่อมต่ออยู่

การเริ่มต้นปฏิบัติงาน

การเปิด-ปิดเครื่อง

เมื่อต้องการให้เครื่องมือไฟฟ้าเปิดสวิตซ์ ก่อนอื่นถัดจากสัญลักษณ์ ให้กดปุ่มล็อก (5) แล้วปลดล็อก จากนั้นให้กดสวิตช์เปิด-ปิด (6) และกดค้างไว้

ไฟส่องบริเวณทำงานจะส่องสว่างเมื่อกดสวิตช์เปิด-ปิด (6) เบาๆ หรือเต็มที่ และช่วยเพิ่มความสว่างในบริเวณทำงานภายใต้สภาพแสงที่ไม่เอื้ออำนวย

▶ อย่ามองตรงเข้าไปในไฟส่องบริเวณทำงาน ไฟอาจทำให้ตาพร่าได้

ปิดสวิตช์เครื่องมือไฟฟ้าโดยปล่อยนิ้วจากสวิตช์เปิด-ปิด (6) เปิดใช้งานปุ่มล็อก (5) โดยกดสวิตช์เปิดเครื่องที่อยู่ถัดจากสัญลักษณ์บนปุ่มล็อก

การควบคุม/การตั้งความเร็วขยับชักล่วงหน้า

ท่านสามารถควบคุมความเร็วขยับชักของเครื่องมือไฟฟ้าที่เปิดสวิตช์ไว้ได้อย่างต่อเนื่อง โดยเพิ่มหรือลดแรงกดบนสวิตช์เปิด-ปิด (6)

เมื่อกดบนสวิตช์เปิด-ปิด (6) เบาๆ จะได้ความเร็วขยับชักต่ำ ถ้ากดแรงขึ้น ความเร็วขยับชักก็จะเพิ่มขึ้นด้วย สามารถตั้งความเร็วขยับชักล่วงหน้าด้วยปุ่มเลือกความเร็วขยับชักล่วงหน้า (7) และเปลี่ยนค่าได้ขณะเครื่องกำลังเดินอยู่

เกณฑ์จังหวะขยับชักที่ต้องใช้ขึ้นอยู่กับประเภทวัสดุชิ้นงานและเงื่อนไขการทำงาน การทดลองภาคปฏิบัติจะช่วยให้ได้เกณฑ์จังหวะที่ดีที่สุด

ขอแนะนำให้ลดอัตราขยับชักลงขณะใบเลื่อยขบเข้าในวัสดุชิ้นงาน และเมื่อเลื่อยพลาสติกและอะลูมิเนียม

เมื่อทำงานที่อัตราขยับชักสูงเป็นเวลานาน เครื่องอาจร้อนขึ้นมาก ให้ดึงใบเลื่อยออก และทำให้เครื่องมือไฟฟ้าเย็นลงโดยปล่อยให้เครื่องเดินด้วยความเร็วขยับชักสูงสุดนาน

ประมาณ 3 นาที

การป้องกันการใช้งานเกินกำลังโดยอาศัยอุณหภูมิ เมื่อใช้งานเครื่องมือไฟฟ้าตรงตามวัตถุประสงค์ เครื่องจะไม่ทำงานเกินกำลัง หากเครื่องทำงานเกินกำลังหรือไม่อยู่ในช่วงอุณหภูมิแบตเตอรี่ที่อนุญาต ความเร็วจะลดลงหรือเครื่องมือไฟฟ้าจะปิดสวิตช์ ที่ความเร็วลดลงเครื่องมือไฟฟ้าจะทำงานอีกครั้งด้วยความเร็วเต็มพิกัดในทันทีที่ถึงอุณหภูมิแบตเตอรี่ที่อนุญาตหรือเมื่อภาวะงานลดลง เมื่อเครื่องมือไฟฟ้าปิดสวิตช์โดยอัตโนมัติ ให้ปิดสวิตช์เครื่อง ปล่อยให้แบตเตอรี่แพ็คเย็นลง แล้วจึงเปิดสวิตช์เครื่องมือไฟฟ้าอีกครั้ง

ข้อแนะนำในการทำงาน

ถอดแบตเตอรี่ออกจากเครื่องมือไฟฟ้าก่อนทำการปรับแต่งใดๆ ที่เครื่องมือไฟฟ้า (เช่น บำรุงรักษา เปลี่ยนเครื่องมือ ฯลฯ) รวมทั้งเมื่อขนย้ายและเก็บรักษา อันตรายจากการบาดเจ็บหากสวิตช์เปิด-ปิดติดขึ้นอย่างไม่ตั้งใจ หากใบเลื่อยติดขัด ให้ปิดสวิตช์เครื่องทันที เมื่อทำงานกับชิ้นงานขนาดเล็กหรือบาง ให้ใช้พื้นรองรับที่แข็งแรงเสมอ

ก่อนเลื่อยไม้ ไม้อัด วัสดุก่อสร้าง ฯลฯ ให้ตรวจสอบหาสิ่งแปลกปลอม เช่น ตะปู สกรู หรือสิ่งคล้ายคลึงในวัสดุเหล่านี้ และหากจำเป็นให้ถอนสิ่งแปลกปลอมนั้นออกไป เลื่อยฉลุได้รับการออกแบบมาเป็นพิเศษสำหรับการตัดแบบเอียง ในกลุ่มผลิตภัณฑ์ Bosch ยังรวมถึงอุปกรณ์เสริมที่ช่วยให้สามารถตัดตรงหรือตัดเป็นวงกลมได้ (ขึ้นอยู่กับรุ่นของเลื่อยฉลุ เช่น รางขนาน รางนำ หรือเครื่องตัดแบบวงกลม) เลื่อยฉลุมักจะ "หนีศูนย์" นั้นคืออาจไม่มีมุมและความแม่นยำในการตัดอีกต่อไป ปัจจัยชี้ขาดที่ส่งผลต่อความแม่นยำได้แก่ ความหนาของใบเลื่อย ความยาวของการตัด และความหนาแน่นของวัสดุ และความหนาของชิ้นงาน ดังนั้น คุณควรตรวจสอบกับการทดสอบการตัดทุกครั้งว่า ผลการตัดของระบบที่เลือกนั้นสอดคล้องกับข้อกำหนดการใช้งานของคุณหรือไม่

การจุ่มตัด (ดูภาพประกอบ 1)

การจุ่มตัดจะทำได้เฉพาะเมื่อวัสดุอ่อนนุ่ม ตัวอย่างเช่นไม้ แผ่นกระดานยิปซัม และอื่นๆ เท่านั้น! สำหรับการจุ่มตัด ให้ใช้เฉพาะใบเลื่อยสั้นเท่านั้น การจุ่มตัดกระทำได้เมื่อตั้งมุมเอียงไว้ที่ 0° เท่านั้น วางเครื่องมือไฟฟ้าโดยให้ขอบหน้าของแผ่นฐาน (12) จดลงบนชิ้นงาน แต่ไม่ให้ใบเลื่อย (17) แต่ชิ้นงาน และเปิดสวิตช์ สำหรับเครื่องมือไฟฟ้าที่มีการควบคุมความเร็วขยัก ให้ตั้งความเร็วขยักสูงสุด จับเครื่องมือไฟฟ้าเข้าหาชิ้นงานอย่างมั่นคง และจุ่มใบเลื่อยเข้าในชิ้นงานอย่างช้าๆ

เมื่อแผ่นฐาน (12) วางเต็มที่บนพื้นผิววัสดุแล้ว ให้เลื่อยตามเส้นตัดที่ต้องการต่อไป

แผ่นนำเลื่อยแบบขนานพร้อมอุปกรณ์ตัวกลม (อุปกรณ์ประกอบ)

สำหรับการตัดโดยใช้แผ่นนำเลื่อยแบบขนานพร้อมอุปกรณ์ตัดวงกลม (26) (อุปกรณ์ประกอบ) ความหนาสูงสุดของวัสดุชิ้นงานคือ 30 มม.

การตัดแบบขนาน (ดูภาพประกอบ J): คลายสกรูล็อค (25) ออกและเลื่อนมาตราส่วนของแผ่นนำเลื่อยแบบขนานเข้าในช่องนำ (24) ในแผ่นฐาน ตั้งความกว้างการตัดที่ต้องการเป็นค่ามาตราส่วนบนขอบด้านในของแผ่นฐาน ขันสกรูล็อค (25) เข้าให้แน่น

การตัดวงกลม (ดูภาพประกอบ K): เจาะรูใกล้กับเส้นตัดภายในวงกลมที่จะเลื่อย โดยรูต้องใหญ่พอที่จะใส่ใบเลื่อย แก้ไขรูเจาะด้วยเราเตอร์หรือตะไบเพื่อให้สามารถวางใบเลื่อยชิดกับเส้นตัดได้

ปรับตำแหน่งสกรูล็อก (25) ที่อีกด้านหนึ่งของแผ่นนำเลื่อยแบบขนาน เลื่อนมาตราส่วนของแผ่นนำเลื่อยแบบขนานเข้าในช่องนำ (24) ในแผ่นฐาน เจาะรูเข้าในชิ้นงานโดยให้อยู่ตรงกลางส่วนที่จะเลื่อยออก ใส่ตัวหมายศูนย์กลาง (27) ผ่านช่องเปิดด้านในของแผ่นนำเลื่อยแบบขนานและเข้าในรูที่เจาะไว้ ตั้งรัศมีเป็นค่ามาตราส่วนที่ขอบด้านในของแผ่นฐาน ขันสกรูล็อก (25) เข้าให้แน่น

สารหล่อเย็น/น้ำมันหล่อลื่น

เมื่อเลื่อยโลหะ ให้ทาโลชั่สารหล่อเย็น/น้ำมันหล่อลื่นตามรอยตัดเนื่องจากวัสดุร้อนขึ้น

การบำรุงรักษาและการบริการ

การบำรุงรักษาและการทำความสะอาด

- ถอดแบตเตอรี่ออกจากเครื่องมือไฟฟ้าก่อนทำการปรับแต่งใดๆ ที่เครื่องมือไฟฟ้า (เช่น บำรุงรักษา เปลี่ยนเครื่องมือ ฯลฯ) รวมทั้งเมื่อขนย้ายและเก็บรักษา อันตรายจากการบาดเจ็บหากสวิตช์เปิด-ปิดติดขึ้นอย่างไม่ตั้งใจ - เพื่อให้ทำงานได้อย่างถูกต้องและปลอดภัย ต้องรักษาเครื่องและช่องระบายอากาศให้สะอาดอยู่เสมอ

ทำความสะอาดที่จับใบเลื่อยเป็นประจำ สำหรับการทำความสะอาด ให้ถอดใบเลื่อยออกจากตัวเครื่อง และจับเครื่องเคาะบนพื้นราบเบาๆ

หากเครื่องมือไฟฟ้าสกปรกมาก เครื่องอาจทำงานผิดปกติได้ ดังนั้นอย่าเลื่อยวัสดุที่ให้ฝุ่นมากจากทางด้านล่างหรือเหนือศีรษะ

หากช่องทางออกฝุ่นเกิดอุดตัน ให้ปิดสวิตช์เครื่องมือไฟฟ้า ถอดอุปกรณ์ดูดฝุ่น และนำฝุ่นและเศษวัสดุออกไป หล่อลื่นหัวจับใบเลื่อย (16) เป็นครั้งคราวโดยการหยอดน้ำมัน

ตรวจสอบหัวจับใบเลื่อย (16) เป็นประจำ หากสึกหรอ ต้องส่งไปยังศูนย์บริการหลังการขาย Bosch ที่ได้รับมอบหมายเพื่อทำการเปลี่ยนให้

การบริการหลังการขายและการให้คำปรึกษาการใช้งาน

ศูนย์บริการหลังการขายของเรายินดีตอบคำถามของท่านที่เกี่ยวกับการบำรุงรักษาและการซ่อมแซมผลิตภัณฑ์ รวมทั้งเรื่องอะไหล่ ภาพเขียนแบบการประกอบและข้อมูลเกี่ยวกับอะไหล่ กรุณาดูใน: www.bosch-pt.com ทีมงานที่ปรึกษาของบอชยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ์ของเราและอุปกรณ์ประกอบต่างๆ เมื่อต้องการสอบถามและสั่งซื้ออะไหล่ กรุณาแจ้งหมายเลขสินค้า 10 หลักบนแผ่นป้ายรุ่นของผลิตภัณฑ์ทุกครั้ง

ไทย บริษัท โรเบิร์ต บอช จำกัด เอฟวายไอ เซ็นเตอร์ อาคาร 1 ชั้น 5 เลขที่ 2525 ถนนพระราม 4 แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110 โทร: [phone] แฟกซ์: [phone] www.bosch.co.th

ศูนย์บริการซ่อมและฝึกอบรม บอช อาคาร ลาซาลทาวเวอร์ ชั้น G ห้องเลขที่ 2 บ้านเลขที่ 10/11 หมู่ 16 ถนนศรีนครินทร์ ตำบลบางแก้ว อำเภอบางพลี จังหวัดสมุทรปราการ 10540 ประเทศไทย โทรศัพท์ 02 7587555 โทรสาร 02 7587525

สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่:

แบตเตอรี่ลิเธียมไอออนที่แนะนำให้ใช้ อยู่ภายใต้ข้อกำหนดแห่งกฎหมายสินค้าอันตราย ผู้ใช้สามารถขนส่งแบตเตอรี่แพ็คโดยทางถนนโดยไม่มีข้อบังคับอื่น หากขนส่งโดยบุคคลที่สาม (เช่น: การขนส่งทางอากาศ หรือตัวแทนขนส่งสินค้า) ต้องปฏิบัติตามข้อกำหนดพิเศษเกี่ยวกับการบรรจุ

ภัณฑ์และการติดฉลาก สำหรับการจัดเตรียมสิ่งของที่จะจัดส่ง จำเป็นต้องปรึกษาผู้เชี่ยวชาญด้านวัตถุอันตราย ส่งแบตเตอรี่แพ็คเมื่อตัวหุ้มไม่ชำรุดเสียหายเท่านั้น ใช้เทปพันบิดหน้าสัมผัสที่เปิดอยู่ และนำแบตเตอรี่แพ็คใส่กล่องบรรจุโดยไม่ให้เคลื่อนไหวในกล่องใด นอกจากนี้กรุณาปฏิบัติตามกฎหมายข้อบังคับของประเทศไทย และดูรายละเอียดเพิ่มเติม

การกำจัดขยะ

เครื่องมือไฟฟ้า แบตเตอรี่แพ็ค อุปกรณ์ประกอบ และหีบห่อ ต้องนำไปแยกประเภทวัสดุเพื่อนำกลับมาใช้

ใหม่โดยไม่ทำลายสภาพแวดล้อม

อย่าทิ้งเครื่องมือไฟฟ้าและแบตเตอรี่แพ็ค/แบตเตอรี่ที่ชาร์จใหม่ได้ ลงในขยะบ้าน!

แบตเตอรี่แพ็ค/แบตเตอรี่:

ลิเธียมไอออน:

กรุณาปฏิบัติตามคำแนะนำในบทการขนส่ง (ดู "การขนส่ง", หน้า 48)
