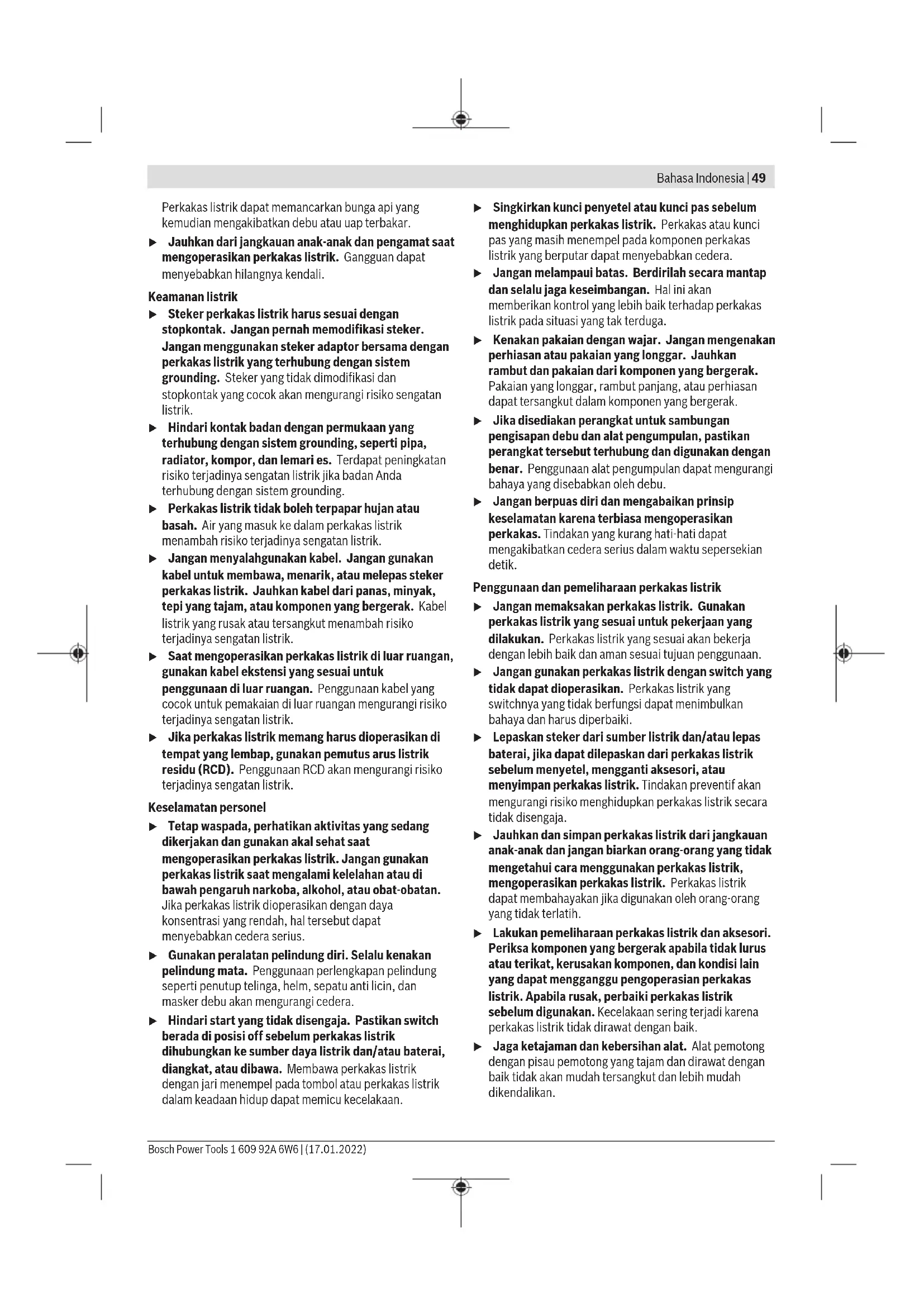

แบตเตอรี่แพ็ค/แบตเตอรี่: ลิเธียม ไอออน: กรุณาปฏิบัติตามคำแนะนำในบทการขนส่ง (ดู "การขนส่ง", หน้า48) Bahasa Indonesia Petunjuk Keselamatan Petunjuk keselamatan umum untuk perkakas listrik PERINGATAN Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius. Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang. Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel). Keamanan tempat kerja u Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan. u Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. 1 609 92A 6W6 | (17.01.2022) Bosch Power ToolsBahasa Indonesia | 49 Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu atau uap terbakar. u Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali. Keamanan listrik u Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menggunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik. u Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding. u Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya sengatan listrik. u Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik. u Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik. u Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik. Keselamatan personel u Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik saat mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius. u Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera. u Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol atau perkakas listrik dalam keadaan hidup dapat memicu kecelakaan. u Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera. u Jangan melampaui batas. Berdirilah secara mantap dan selalu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga. u Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak. u Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu. u Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik. Penggunaan dan pemeliharaan perkakas listrik u Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan. u Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki. u Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja. u Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih. u Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik. u Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan. Bosch Power Tools 1 609 92A 6W6 | (17.01.2022)50 | Bahasa Indonesia u Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya. u Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga. Penggunaan dan pemeliharaan perkakas baterai u Isi ulang daya hanya dengan pengisi daya yang ditentukan oleh produsen. Pengisi daya yang sesuai untuk satu jenis set baterai dapat menyebabkan risiko kebakaran apabila digunakan dengan set baterai lain. u Hanya gunakan perkakas listrik dengan set baterai yang dirancang khusus. Penggunaan set baterai lain dapat menyebabkan risiko cedera dan kebakaran. u Apabila set baterai tidak digunakan, jauhkan dari benda logam lainnya, seperti klip kertas, koin, kunci, paku, sekrup, atau benda logam kecil lainnya yang dapat membuat sambungan dari satu terminal ke terminal lainnya. Memendekkan terminal baterai dapat menyebabkan kebakaran atau api. u Cairan dapat keluar dari baterai jika baterai tidak digunakan dengan benar; hindari kontak. Jika terjadi kontak secara tidak disengaja, bilas dengan air. Jika cairan mengenai mata, segara hubungi bantuan medis. Cairan yang keluar dari baterai dapat menyebabkan iritasi atau luka bakar. u Jangan gunakan set baterai atau perkakas yang rusak atau telah dimodifikasi. Baterai yang rusak atau telah dimodifikasi dapat menimbulkan kejadian yang tak terduga seperti kebakaran, ledakan, atau risiko cedera. u Jangan meletakkan set baterai atau perkakas di dekat api atau suhu tinggi. Paparan terhadap api atau suhu di atas 130°C dapat memicu ledakan. u Ikuti semua petunjuk pengisian daya dan jangan mengisi daya set baterai atau perkakas di luar rentang suhu yang ditentukan dalam petunjuk. Pengisian daya yang tidak tepat atau di luar rentang suhu yang ditentukan dapat merusak baterai dan meningkatkan risiko kebakaran. Servis u Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik. u Jangan pernah melakukan servis pada baterai yang telah rusak. Servis baterai hanya boleh dilakukan oleh produsen atau penyedia servis resmi. Petunjuk Keselamatan untuk Mesin Jigsaw u Pegang perkakas listrik pada permukaan gagang isolator saat digunakan karena aksesori pemotong dapat saja bersentuhan dengan kabel yang tidak terlihat. Aksesori pemotong yang bersentuhan dengan kabel yang dialiri listrik dapat menyebabkan bagian logam perkakas listrik yang terbuka dialiri listrik sehingga berisiko mengakibatkan sengatan listrik pada operator. u Gunakan penjepit atau cara lain yang praktis untuk mengamankan dan menopang benda kerja pada permukaan yang stabil. Benda kerja dapat goyah atau kehilangan kendali jika dipegang dengan tangan atau ditahan dengan tubuh Anda. u Jauhkan tangan Anda dari area penggergajian. Jangan menjangkau ke bawah benda kerja. Bersentuhan dengan mata gergaji dapat mengakibatkan cedera. u Hidupkan terlebih dahulu perkakas listrik, kemudian perkakas listrik didekatkan pada benda kerja. Jika tidak, terdapat bahaya sentakan jika alat kerja tersangkut dalam benda yang dikerjakan. u Pastikan pelat kaki terletak dengan aman selama penggergajian. Mata gergaji yang tersangkut dapat patah atau mengakibatkan terjadinya sentakan. u Matikan perkakas listrik setelah pekerjaan menggergaji selesai dan tunggu hingga mata gergaji berhenti bergerak, kemudian keluarkan mata gergaji dari jalur pemotongan. Dengan demikian, sentakan dapat dihindari dan perkakas listrik dapat diletakkan dengan aman. u Sebelum meletakkan perkakas listrik, tunggulah hingga perkakas berhenti berputar. Alat kerja dapat tersangkut dan menyebabkan perkakas listrik tidak dapat dikendalikan. u Gunakanlah hanya mata gergaji yang tidak rusak dan mulus. Mata gergaji yang melengkung atau tidak tajam dapat patah, membuat potongan tidak bagus, atau mengakibatkan sentakan. u Setelah perkakas listrik dimatikan, jangan melakukan pengereman dengan cara menekankan mata gergaji pada sisinya. Hal tersebut dapat mengakibatkan mata gergaji menjadi rusak, patah, atau mengakibatkan sentakan. u Hanya gunakan perkakas listrik dengan pelat dasar. Saat bekerja tanpa pelat dasar, terdapat risiko perkakas listrik tidak dapat dikontrol. u Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang dirusak dapat mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan barang- barang menjadi rusak. u Asap dapat keluar apabila terjadi kerusakan atau penggunaan yang tidak tepat pada baterai. Baterai dapat terbakar atau meledak. Biarkan udara segar 1 609 92A 6W6 | (17.01.2022) Bosch Power ToolsBahasa Indonesia | 51 mengalir masuk dan kunjungi dokter apabila mengalami gangguan kesehatan. Asap tersebut dapat mengganggu saluran pernafasan. u Jangan membuka baterai. Ada bahaya terjadinya korsleting. u Baterai dapat rusak akibat benda-benda lancip, seperti jarum, obeng, atau tekanan keras dari luar. Hal ini dapat menyebabkan terjading hubungan singkat internal dan baterai dapat terbakar, berasap, meledak, atau mengalami panas berlebih. u Hanya gunakan baterai pada produk yang dibuat oleh produsen. Hanya dengan cara ini, baterai dapat terlindung dari kelebihan muatan. Lindungi baterai dari panas, misalnya juga dari paparan sinar matahari dalam waktu yang lama, api, kotoran, air dan kelembapan. Terdapat risiko ledakan dan korsleting. Spesifikasi produk dan performa Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat. Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian. Tujuan penggunaan Perkakas listrik ini cocok untuk membelah dan memotong kayu, bahan sintetis, logam, pelat keramik, karet dan laminasi/HPL (High Pressure Laminate) pada permukaan yang kokoh. Perkakas ini cocok untuk memotong lurus dan melengkung dengan sudut potong hingga 45°. Perhatikan petunjuk untuk penggunaan mata gergaji. Ilustrasi komponen Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar. (1) Pelindung dari sentuhan tangan atau jari (2) Dudukan mata gergaji (3) Tuas SDS pembuka kunci mata gergaji (4) Lampu kerja (5) Kunci pengaman untuk tombol on/off (6) Tombol on/off (7) Roda penyetel untuk pemilihan awal kecepatan pemotongan (8) Baterai

(22) Sekrup pelat dasar (23) Skala sudut mitre (24) Pemandu untuk mistar sejajar

(26) Mistar sejajar dengan pemotong bundar

Aksesori yang ada pada gambar atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat Anda lihat dalam program aksesori kami. Data teknis Mesin jigsaw berdaya baterai GST185-LI Nomor model 3601EB30.. Tegangan nominal V= 18 Kecepatan pemotongan tanpa beban n₀ min

Suhu sekitar yang direkomendasikan saat pengisian daya °C 0…+35 Suhu sekitar yang diizinkan saat pengoperasian

dan saat penyimpanan °C –20…+50 Baterai yang kompatibel GBA 18V… ProCORE18V… Baterai yang direkomendasikan GBA 18V… ≥4,0Ah ProCORE18V… ≥4,0Ah Bosch Power Tools 1 609 92A 6W6 | (17.01.2022)52 | Bahasa Indonesia Mesin jigsaw berdaya baterai GST185-LI Perangkat pengisi daya yang direkomendasikan GAL 18… GAX 18… GAL 36… A) tergantung pada baterai yang digunakan B) daya terbatas pada suhu <0 °C Baterai Bosch menjual perkakas listrik berdaya baterai bahkan tanpa baterai yang disertakan. Keterangan apakah lingkup pengiriman perkakas listrik termasuk dengan baterai dapat ditemukan di kemasan. Mengisi daya baterai u Hanya gunakan pengisi daya yang tercantum pada data teknis. Hanya pengisi daya ini yang sesuai dengan baterai li-ion yang digunakan pada perkakas listrik Anda. Catatan: Baterai lithium-ion dikirim dalam keadaan terisi daya sebagian berdasarkan peraturan transportasi internasional. Untuk menjamin daya penuh dari baterai, isi daya baterai hingga penuh sebelum menggunakannya untuk pertama kali. u Jangan menekan kembali tombol on/off jika perkakas listrik mati secara otomatis. Baterai dapat rusak. Memasang baterai Masukkan baterai yang telah terisi daya ke dalam dudukan baterai hingga baterai terkunci. Melepas baterai Untuk melepas baterai, tekan tombol pelepas baterai dan keluarkan baterai. Jangan melepas baterai dengan paksa. Bateraimemiliki 2 level penguncian untuk mencegah baterai terlepas saat tombol pelepas bateraiditekan secara tidak sengaja. Selama baterai terpasang di dalam perkakas listrik, baterai ditahan posisinya menggunakan pegas. Indikator level pengisian daya baterai LED berwarna hijau dari indikator level pengisian daya baterai menampilkan level pengisian daya baterai. Atas dasar keselamatan, permintaan level pengisian daya baterai hanya dapat dilakukan saat perkakas listrik dalam keadaan berhenti. Tekan tombol indikator level pengisian daya baterai atau untuk menampilkan level pengisian baterai. Hal ini juga dapat dilakukan saat baterai dilepas. Apabila LED tidak menyala setelah menekan tombol indikator level pengisian daya, terdapat kerusakan pada baterai dan baterai harus diganti. Tipe baterai GBA 18V... LED Kapasitas Lampu permanen hijau 3× 60–100% LED Kapasitas Lampu permanen hijau 2× 30–60% Lampu permanen hijau 1× 5–30% Lampu berkedip hijau 1× 0–5% Tipe baterai ProCORE18V... LED Kapasitas Lampu permanen hijau 5× 80–100% Lampu permanen hijau 4× 60–80% Lampu permanen hijau 3× 40–60% Lampu permanen hijau 2× 20–40% Lampu permanen hijau 1× 5–20% Lampu berkedip hijau 1× 0–5% Petunjuk untuk penanganan baterai yang optimal Lindungilah baterai dari kelembapan dan air. Simpan baterai hanya pada rentang suhu antara –20 °C hingga 50 °C. Janganlah meletakkan baterai di dalam mobil, misalnya pada musim panas. Bersihkanlah lubang ventilasi baterai dengan kuas yang lunak, bersih dan kering secara berkala. Waktu pengoperasian yang berkurang secara signifikan setelah pengisian daya menunjukkan bahwa baterai telah habis dan perlu diganti. Perhatikan petunjuk untuk membuang. Cara memasang u Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas lsitrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja. Memasang/mengganti pisau gergaji u Pakailah sarung tangan pelindung saat memasang atau mengganti alat sisipan. Alat sisipan sangat tajam dan dapat memanas jika digunakan dalam waktu yang lama. Memilih pisau gergaji Lihat ikhtisar pisau gergaji yang disarankan di akhir petunjuk ini. Hanya pasang pisau gergaji dengan pisau gergaji (berbentuk T). Pisau gergaji sebaiknya tidak lebih panjang daripada yang diperlukan untuk pemotongan yang hendak dikerjakan. Untuk menggergaji lekukan, gunakanlah pisau gergaji yang tidak lebar. 1 609 92A 6W6 | (17.01.2022) Bosch Power ToolsBahasa Indonesia | 53 Memasang mata gergaji (lihatgambarA) u Bersihkan batang mata gergaji sebelum dipasang. Batang yang kotor tidak dapat dipasang dengan aman. Tekan dan tahan tuas SDS(3) ke depan hingga maksimal. Geser mata gergaji(17) dengan gerigi menghadap ke arah pemotongan hingga terkunci pada dudukan mata gergaji (2). Pastikan saat memasang mata gergaji, punggung mata gergaji terletak pada alur rol pemandu (16). u Pastikan pisau gergaji terpasang kencang. Pisau gergaji yang tidak kencang dapat terlepas dan mencederai Anda. Melepaskan mata gergaji (lihatgambarB) Tekan tuas SDS(3) ke depan hingga maksimal, lalu lepaskan mata gergaji(17). Boks peluncur (lihatgambarC) Ketika mengerjakan permukaan yang sensitif, boks peluncur(13) dapat dipasang pada pelat dasar(12) untuk mencegah permukaan tergores. Untuk memasang boks peluncur(13), kaitkan boks peluncur pada pelat dasar(12) di bagian depan, dorong boks peluncur di bagian belakang ke atas lalu kunci. Pelindung serpihan (lihatgambarD) Pelindung serpihan (18) (aksesori) dapat melindungi permukaan agar tidak robek saat memotong kayu. Pelindung serpihan hanya dapat digunakan dengan jenis pisau gergaji yang sesuai dan hanya dengan sudut pemotongan 0°. Pelat dasar (12) tidak boleh dipindahkan ke belakang untuk pemotongan tepi saat memotong dengan pelindung serpihan. Geser pelindung serpihan(18) ke pelat dasar(12) dari depan. Ketika menggunakan boks peluncur(13), pelindung serpihan(18) tidak dipasang ke pelat dasar(12), tetapi dipasang ke boks peluncur. Pengisapan debu/serbuk Debu dari bahan-bahan seperti cat yang mengandung timbal, beberapa jenis kayu, bahan mineral dan logam dapat berbahaya bagi kesehatan. Menyentuh atau menghirup debu tersebut dapat mengakibatkan reaksi alergi dan/atau penyakit saluran pernapasan bagi pengguna atau orang yang berada di dekatnya. Beberapa debu tertentu seperti misalnya debu kayu pohon ek atau pohon fagus silvatica dianggap dapat mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan- bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan-bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli. – Gunakanlah hanya pengisap debu yang cocok untuk mengisap bahan yang dikerjakan. – Pastikan terdapat ventilasi udara yang baik di tempat kerja. – Dianjurkan untuk memakai masker anti debu dengan filter kelas P2. Taatilah peraturan-peraturan untuk bahan-bahan yang dikerjakan yang berlaku di negara Anda. u Hindari debu yang banyak terkumpul di tempat kerja. Debu dapat tersulut dengan mudah. Kap pelindung debu (lihatgambarE) Pasang kap pelindung debu (19) sebelum perkakas listrik disambungkan pada pengisapan debu. Pasang kap pelindung debu(19) pada perkakas listrik sehingga penopang terkunci pada pelindung dari sentuhan tangan atau jari(1). Lepaskan kap pelindung debu(19) untuk pengoperasian tanpa pengisapan debu serta untuk pemotongan sudut (mitre). Tarik kap pelindung debu dari pelindung sentuhan tangan atau jari(1) ke depan. Menyambungkan pengisapan debu (lihatgambarF–G) Pasang sambungan pengisapan(20) pada celah pelat dasar(12). Pasang slang pengisap (21) (aksesori) pada sambungan pengisapan (20). Hubungkan slang pengisap (21) dengan pengisap debu (aksesori). Ikhtisar mengenai sambungan pada pengisap debu yang berbeda dapat ditemukan pada bagian akhir panduan ini. Jika memungkinkan, gunakan pelindung serpihan (18) untuk pengisapan yang optimal. Nonaktifkan alat blower serbuk gergaji jika pengisapan debu telah disambungkan. Mesin pengisap debu harus sesuai dengan material yang dikerjakan. Gunakan mesin pengisap khusus saat melakukan pengisapan debu yang kering dan dapat membahayakan kesehatan serta memicu kanker. Penggunaan Mode pengoperasian u Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas lsitrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja. Menyetel osilasi Osilasi yang bisa diatur dalam empat tingkatan memungkinkan penyesuaian kecepatan pemotongan, daya pemotongan dan hasil pemotongan yang optimal pada material kerja. Dengan tuas pengatur (15) osilasi dapat diatur selama pengoperasian. Level 0 tanpa osilasi Level I osilasi kecil Level II osilasi menengah Level III osilasi besar Bosch Power Tools 1 609 92A 6W6 | (17.01.2022)54 | Bahasa Indonesia Tingkat osilasi yang optimal untuk tiap penggunaan dapat ditentukan dengan uji coba. Rekomendasi berikut dapat diterapkan: – Pilih tingkat osilasi yang lebih kecil atau matikan osilasi sepenuhnya sehingga tepi pemotongan menjadi lebih halus dan lebih bersih. – Matikan osilasi saat bekerja dengan material yang pipih (misalnya pelat logam). – Gunakan osilasi kecil saat bekerja dengan material yang keras (misalnya baja). – Osilasi maksimal dapat digunakan saat bekerja dengan material yang lunak dan saat menggergaji kayu. Mengatur sudut pemotongan (lihatgambarH) Pelat dasar (12) dapat diputar ke kanan atau kiri untuk pemotongan miring hingga 45°. Kap pelindung debu(19), sambungan pengisapan(20) dan pelindung serpihan(18) tidak dapat digunakan saat pemotongan sudut dijalankan. – Tekan sambungan pengisapan(20) sedikit ke bawah lalu tarik dari pelat dasar(12). – Lepaskan kap pelindung debu(19) dan pelindung serpihan(18). – Lepaskan sekrup(22) dengan kunci L(11) lalu geser sedikit pelat dasar(12) ke arah baterai. – Untuk mengatur sudut mitre, gerakkan pelat dasar(12) sesuai skala(23) ke posisi yang diinginkan. Sudut mitre lainnya dapat diatur dengan mistar sudut. – Kemudian geser pelat dasar(12) ke arah mata gergaji(17) hingga maksimal. – Kencangkan kembali sekrup(22). Memindahkan pelat dasar (lihatgambarH) Pelat dasar (12) dapat dipindahkan ke belakang untuk pemotongan tepi. Lepaskan sekrup pelat dasar(22) dengan kunci L(11) dan geser pelat dasar(12) hingga maksimal ke arah baterai(8). Kencangkan kembali baut (22). Pemotongan dengan pelat dasar(12) yang dipindahkan hanya dapat dilakukan dengan sudut potong sebesar 0°. Selain itu, mistar sejajar dengan pemotong bundar(26) (aksesori) dan pelindung serpihan (18) tidak boleh digunakan. Alat blower serbuk gergaji Garis potong serbuk dapat terjaga dari kotoran dengan aliran udara dari alat peniup serbuk. Menghidupkan alat blower serbuk gergaji: Pada pemotongan dengan tingkat pembersihan yang berat seperti pada kayu, bahan sintetis, dsb., geser switch(14) ke arah sambungan pengisapan. Mematikan alat blower serbuk gergaji: Pada pemotongan dengan logam serta saat sambungan pengisapan terhubung, geser switch(14) ke arah mata gergaji. Cara penggunaan Menghidupkan/mematikan Untuk menghidupkan perkakas listrik, pertama-tama tekan kunci pengaman(5) di samping simbol . Dengan begitu, kunci pengaman dinonaktifkan. Kemudian, tekan dan tahan tombol on/off(6). Lampu kerja akan menyala saat tombol on/off(6) ditekan singkat atau ditekan sepenuhnya dan membantu menerangi area kerja saat kondisi cahaya tidak menguntungkan. u Jangan melihat lampu kerja secara langsung karena dapat menyilaukan mata. Untuk mematikan perkakas listrik, lepaskan tombol on/ off(6). Aktifkan kunci pengaman(5) dengan menekan kunci pengaman di samping simbol . Mengontrol/melakukan penyetelan awal pada kecepatan pemotongan Jumlah langkah perkakas listrik yang dihidupkan dapat disetel terus-menerus tergantung seberapa kuat tombol on/ off (6) ditekan. Jika tombol on/off (6) ditekan ringan, jumlah langkah menjadi rendah. Jika tekanan ditambah, jumlah langkah akan meningkat. Dengan roda pemilih kecepatan (7), jumlah langkah dapat disetel sebelumnya dan diubah selama pengoperasian. Jumlah langkah yang diperlukan tergantung pada material kerja dan kondisi kerja serta dapat ditentukan dengan uji coba. Disarankan untuk mengurangi jumlah langkah saat menggunakan pisau gergaji pada benda kerja serta saat memotong bahan sintetik dan aluminium. Jika digunakan untuk waktu yang lama dengan jumlah langkah yang rendah, perkakas listrik dapat menjadi sangat panas. Lepaskan pisau gergaji dan biarkan perkakas listrik beroperasi dengan jumlah langkah maksimal selama kira-kira 3menit untuk didinginkan. Pelindung beban berlebih yang bergantung suhu Pada penggunaan yang normal, perkakas listrik tidak akan mengalami kelebihan beban. Pada saat mengalami beban berlebih atau suhu baterai melebihi batas yang diizinkan, kurangi putaran atau matikan perkakas listrik. Ketika kecepatan berkurang, perkakas listrik tidak akan beroperasi dengan kecepatan penuh hingga suhu baterai yang diizinkan telah tercapai atau ketika beban berkurang. Anda dapat mematikan perkakas listrik untuk mendinginkan baterai dan menyalakan kembali perkakas listrik dengan penonaktifan daya otomatis. Petunjuk pengoperasian u Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas lsitrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja. 1 609 92A 6W6 | (17.01.2022) Bosch Power ToolsBahasa Indonesia | 55 u Segera matikan perkakas listrik jika pisau gergaji terhenti. u Selalu gunakan permukaan yang stabil saat pengerjaan pada material yang kecil atau tipis. Sebelum melakukan pemotongan, periksa benda kerja dari benda asing seperti paku, baut atau sejenisnya pada kayu, papan partikel, material bangunan dan lainnya serta singkirkan benda asing tersebut. Mesin jigsaw ini utamanya dirancang untuk membuat potongan melengkung. Selain itu, rangkaian produk dariBosch juga menyediakan aksesori yang dapat digunakan untuk membuat potongan lurus atau potongan melingkar (tergantung model mesin jigsaw, misalnya mistar sejajar, rel pemandu, atau pemotong melingkar). Mesin jigsaw genggam ini biasanya cenderung "keluar dari jalur pemotongannya", artinya, kemungkinan tidak ada akurasi sudut dan pemotongannya. Faktor utama yang memengaruhi akurasi tersebut yaitu ketebalan mata gergaji, panjang potongan, serta ketebalan dan kepadatan material benda kerja. Oleh karena itu, selalu pastikan hasil pemotongan sistem yang dipilih telah sesuai dengan ketentuan aplikasi Anda melalui pemotongan uji coba. Pemotongan dalam (lihat gambarI) u Hanya bahan lunak seperti kayu, gipsum atau sejenisnya yang boleh digunakan pada proses penggergajian! Untuk pemotongan dalam, hanya gunakan pisau gergaji yang pendek. Pemotongan dalam hanya dapat dilakukan dengan sudut potong sebesar 0°. Letakkan perkakas listrik dengan tepi depan pelat dasar (12) pada benda kerja tanpa menyentuhkan pisau gergaji (17) pada benda kerja tersebut dan hidupkan perkakas listrik. Pada perkakas listrik dengan kontrol kecepatan, pilih jumlah langkah maksimal. Tekan kuat perkakas listrik pada benda kerja dan biarkan pisau gergaji masuk perlahan. Begitu pelat dasar (12) terletak sepenuhnya pada benda kerja, potong benda kerja sepanjang garis yang diinginkan. Mistar sejajar dengan pemotong bundar(aksesori) Untuk bekerja dengan mistar sejajar dan pemotong bundar (26) (aksesori) ketebalan benda kerja tidak boleh melebihi 30 mm. Pemotongan sejajar (lihat gambarJ): Kendurkan baut pengunci (25) dan geser skala mistar sejajar melalui pemandu (24) pada pelat dasar. Atur lebar potongan sebagai nilai skala pada bagian dalam pelat dasar. Kencangkan baut pengunci (25). Pemotongan bundar (lihat gambarK): Buat lubang pada garis pemotongan di dalam lingkaran yang akan dipotong yang cukup untuk memasukkan pisau gergaji. Buat lubang dengan mesin potong atau alat kikir agar pisau gergaji dapat terletak secara merata pada garis potongan. Pasang baut pengunci (25) ke sisi lain pada mistar sejajar. Geser skala mistar sejajar melalui pemandu (24) pada pelat dasar. Buat lubang pada benda kerja di tengah potongan yang akan digergaji. Masukkan titik pusat (27) melalui lubang bagian dalam mistar sejajar dan lubang yang dibor. Atur jari-jari sebagai nilai skala pada tepi dalam pelat dasar. Kencangkan baut pengunci (25). Zat pendingin/pelumas Saat menggergaji logam, gunakan zat pendingin/pelumas di sepanjang garis pemotongan akibat pemanasan pada material. Perawatan dan servis Perawatan dan pembersihan u Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas lsitrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja. u Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman. Bersihkan dudukan pisau gergaji secara berkala. Untuk melakukannya, lepas pisau gergaji dari perkakas listrik dan ketukkan perkakas listrik dengan perlahan pada permukaan yang datar. Perkakas listrik yang sangat kotor dapat tidak berfungsi dengan baik. Oleh karena itu, jangan menggergaji material yang menghasilkan banyak debu dari bawah atau di atas kepala. Jika saluran keluar debu tersumbat, matikan perkakas listrik, lepaskan pengisap debu dan bersihkan debu dan serbuk. Oleskan rol pemandu (16) sesekali dengan setetes minyak. Periksa rol pemandu (16) secara teratur. Jika rol pemandu aus, rol pemandu harus diganti oleh Service Center Bosch resmi. Layanan pelanggan dan konsultasi penggunaan Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di: www.bosch-pt.com Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk. Indonesia PT Robert Bosch Palma Tower 10th Floor Jalan RA Kartini II-S Kaveling 6 Pondok Pinang, Kebayoran Lama Jakarta Selatan 12310 Tel.: (021) 3005 5800 Fax: (021) 3005 5801 Bosch Power Tools 1 609 92A 6W6 | (17.01.2022)56 | Tiếng Việt E-Mail: boschpowertools@id.bosch.com www.bosch-pt.co.id Alamat layanan lainnya dapat ditemukan di: www.bosch-pt.com/serviceaddresses Transpor Baterai li-ion yang direkomendasikan tunduk pada persyaratan terkait peraturan tentang bahan-bahan yang berbahaya. Baterai dapat diangkut di jalan oleh penggunanya tanpa pembatasan lebih lanjut. Pada pengiriman oleh pihak ketiga (misalnya transportasi udara atau perusahaan ekspedisi) harus ditaati syarat-syarat terkait kemasan dan pemberian tanda. Dalam hal ini, diperlukan konsultasi dengan ahli bahan-bahan berbahaya saat mengatur barang pengiriman. Kirimkan baterai hanya jika housing-nya tidak rusak. Tutup bagian-bagian yang terbuka dan kemas baterai agar tidak bergerak-gerak di dalam kemasan. Taatilah peraturan- peraturan nasional lainnya yang mungkin lebih rinci yang berlaku di negara Anda. Cara membuang Perkakas listrik, baterai, aksesori dan kemasan harus didaur ulang dengan cara yang ramah lingkungan. Jangan membuang perkakas listrik, aki/baterai ke dalam sampah rumah tangga! Baterai: Li-ion: Perhatikanlah petunjuk-petunjuk dalam bab Transpor (lihat „Transpor“, Halaman56). Tiếng Việt Hướng dẫn an toàn Hướng dẫn an toàn chung cho dụng cụ điện
