用户手册 GST 18V125 B Professional BOSCH

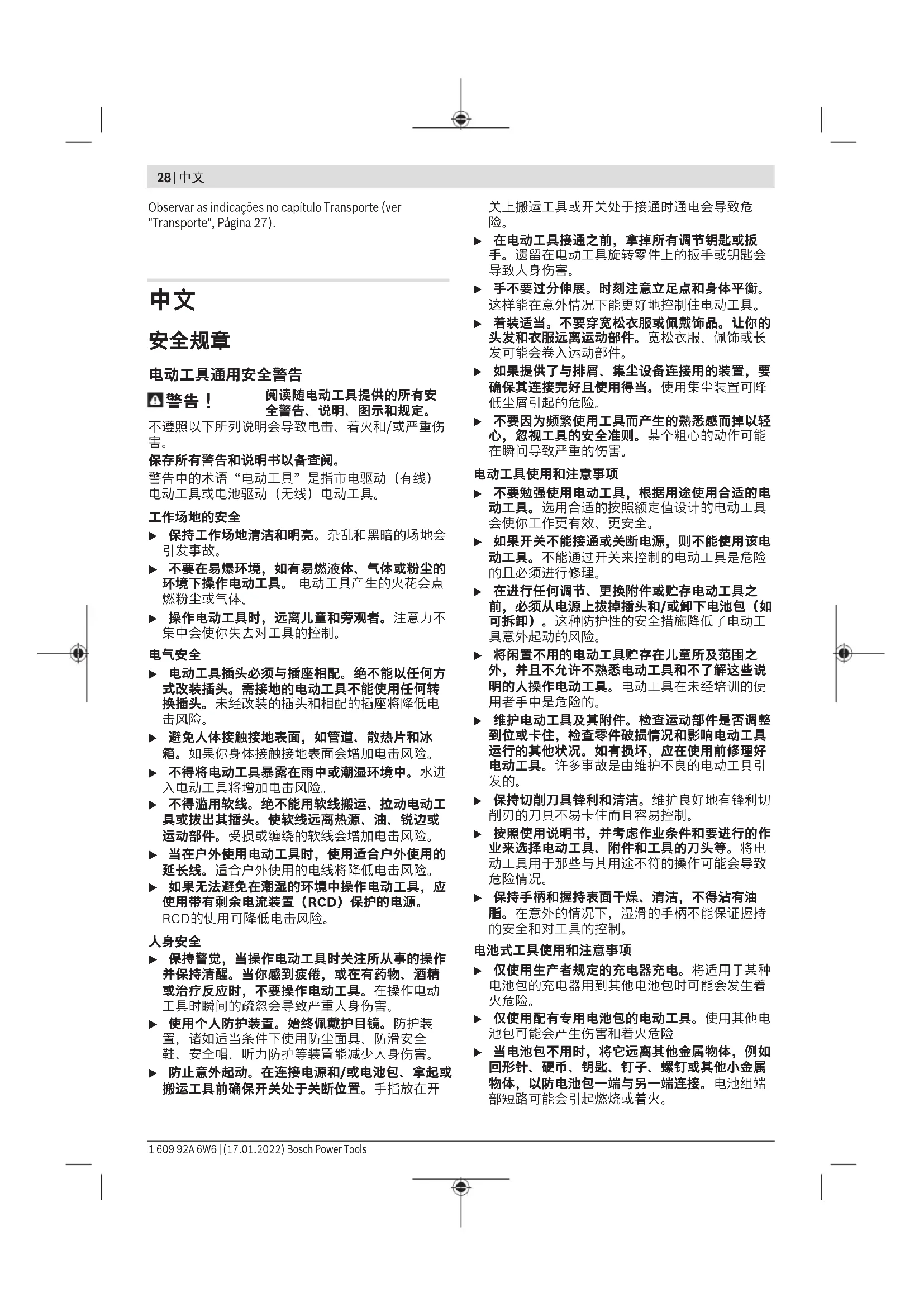

阅读随电动工具提供的所有安 全警告、说明、图示和规定。 不遵照以下所列说明会导致电击、着火和/或严重伤

保存所有警告和说明书以备查阅。 警告中的术语“电动工具”是指市电驱动（有线） 电动工具或电池驱动（无线）电动工具。

u 保持工作场地清洁和明亮。杂乱和黑暗的场地会 u 不要在易爆环境，如有易燃液体、气体或粉尘的 环境下操作电动工具。 电动工具产生的火花会点

u 操作电动工具时，远离儿童和旁观者。注意力不 集中会使你失去对工具的控制。

u 电动工具插头必须与插座相配。绝不能以任何方 式改装插头。需接地的电动工具不能使用任何转 换插头。未经改装的插头和相配的插座将降低电

u 避免人体接触接地表面，如管道、散热片和冰 箱。如果你身体接触接地表面会增加电击风险。 u 不得将电动工具暴露在雨中或潮湿环境中。水进 入电动工具将增加电击风险。 u 不得滥用软线。绝不能用软线搬运、拉动电动工 具或拔出其插头。使软线远离热源、油、锐边或 运动部件。受损或缠绕的软线会增加电击风险。 u 当在户外使用电动工具时，使用适合户外使用的 延长线。适合户外使用的电线将降低电击风险。 u 如果无法避免在潮湿的环境中操作电动工具，应 使用带有剩余电流装置（RCD）保护的电源。 RCD的使用可降低电击风险。

u 保持警觉，当操作电动工具时关注所从事的操作 并保持清醒。当你感到疲倦，或在有药物、酒精 或治疗反应时，不要操作电动工具。在操作电动 工具时瞬间的疏忽会导致严重人身伤害。 u 使用个人防护装置。始终佩戴护目镜。防护装 置，诸如适当条件下使用防尘面具、防滑安全 鞋、安全帽、听力防护等装置能减少人身伤害。 u 防止意外起动。在连接电源和/或电池包、拿起或 搬运工具前确保开关处于关断位置。手指放在开 关上搬运工具或开关处于接通时通电会导致危

u 在电动工具接通之前，拿掉所有调节钥匙或扳 手。遗留在电动工具旋转零件上的扳手或钥匙会

u 手不要过分伸展。时刻注意立足点和身体平衡。 这样能在意外情况下能更好地控制住电动工具。 u 着装适当。不要穿宽松衣服或佩戴饰品。让你的 头发和衣服远离运动部件。宽松衣服、佩饰或长 发可能会卷入运动部件。 u 如果提供了与排屑、集尘设备连接用的装置，要 确保其连接完好且使用得当。使用集尘装置可降

u 不要因为频繁使用工具而产生的熟悉感而掉以轻 心，忽视工具的安全准则。某个粗心的动作可能 在瞬间导致严重的伤害。 电动工具使用和注意事项 u 不要勉强使用电动工具，根据用途使用合适的电 动工具。选用合适的按照额定值设计的电动工具 会使你工作更有效、更安全。 u 如果开关不能接通或关断电源，则不能使用该电 动工具。不能通过开关来控制的电动工具是危险

u 在进行任何调节、更换附件或贮存电动工具之 前，必须从电源上拔掉插头和/或卸下电池包（如 可拆卸）。这种防护性的安全措施降低了电动工

u 将闲置不用的电动工具贮存在儿童所及范围之 外，并且不允许不熟悉电动工具和不了解这些说 明的人操作电动工具。电动工具在未经培训的使

u 维护电动工具及其附件。检查运动部件是否调整 到位或卡住，检查零件破损情况和影响电动工具 运行的其他状况。如有损坏，应在使用前修理好 电动工具。许多事故是由维护不良的电动工具引

u 保持切削刀具锋利和清洁。维护良好地有锋利切 削刃的刀具不易卡住而且容易控制。 u 按照使用说明书，并考虑作业条件和要进行的作 业来选择电动工具、附件和工具的刀头等。将电 动工具用于那些与其用途不符的操作可能会导致

u 保持手柄和握持表面干燥、清洁，不得沾有油 脂。在意外的情况下，湿滑的手柄不能保证握持 的安全和对工具的控制。 电池式工具使用和注意事项 u 仅使用生产者规定的充电器充电。将适用于某种 电池包的充电器用到其他电池包时可能会发生着

u 仅使用配有专用电池包的电动工具。使用其他电 池包可能会产生伤害和着火危险 u 当电池包不用时，将它远离其他金属物体，例如 回形针、硬币、钥匙、钉子、螺钉或其他小金属 物体，以防电池包一端与另一端连接。电池组端 部短路可能会引起燃烧或着火。 1 609 92A 6W6 | (17.01.2022) Bosch Power Tools中文 | 29 u 在滥用条件下，液体可能会从电池组中溅出；应 避免接触。如果意外碰到液体，用水冲洗。如果 液体碰到了眼睛，还应寻求医疗帮助。从电池中 溅出的液体可能会发生腐蚀或燃烧。 u 不要使用损坏或改装过的电池包或工具。损坏或 改装过的电池组可能呈现无法预测的结果，导致

u 不要将电池包暴露于火或者高温中。电池包暴露 于火或高于130⁰C的高温中可能导致爆炸。 u 遵守所有充电说明，给电池组或工具充电时不要 超出说明中规定的温度范围。错误充电或温度超 出规定的范围可能会损坏电池并提高着火的风

u 由专业维修人员使用相同的备件维修电动工具。 这将保证所维修的电动工具的安全。 u 决不能维修损坏的电池包。电池包仅能由生产者 或其授权的维修服务商进行维修。

u 当在锯割附件可能触及暗线的场合进行操作时,通 过绝缘握持面握持工具。锯割附件碰到带电导线 会使工具外露的金属零件带电,从而使操作者受到

u 使用夹具或其他实用方法将工件固定和支撑在稳 定的工作台面。 用手或身体固定工件会使工件不

u 双手必须远离锯割范围，手不可以握在工件下 端。如果不小心碰触了锯片可能被割伤。 u 先开动电动工具后再把工具放置在工件上切割。 如果电动工具被夹在工件中，会有反弹的危险。 u 注意锯割时把底盘正确安稳地放置。锯片如果歪 斜了，可能断裂或者造成反弹。 u 工作告一段落时，必须先关闭电动工具并等待机 器完全静止后，才可以从锯缝中拔出锯刀。如此 不但可以防止反弹，而且可以防止放置机器时发

u 等待电动工具完全静止后才能够放下机器。 机器 上的工具可能在工作中被夹住，而令您无法控制

u 只能使用未受损的功能正常的锯片。弯曲或变钝 的锯片可能断裂，对锯痕造成负面影响或导致反

u 关机后不可以侧压刀片来制止仍然继续转动的刀 片。锯刀可能因此受损、断裂或者造成反击。 u 只允许在装备好底板的情况下使用本电动工具。 在没有底板的情况下操作时，存在无法控制电动

u 使用合适的侦测装置侦察隐藏的电线，或者向当 地的相关单位寻求支援。 接触电线可能引起火灾 並让操作者触电。损坏了瓦斯管会引起爆炸。如 果水管被刺穿了会导致财物损失。 u 如果充电电池损坏或者未按照规定使用，充电电 池中会散发出有毒蒸汽。充电电池可能会燃烧或 爆炸。工作场所必须保持空气流通，如果身体有 任何不适必须马上就医。蒸汽会刺激呼吸道。 u 切勿打开充电电池。可能造成短路。 u 钉子、螺丝刀等尖锐物品或外力作用可能会损坏 充电电池。 有可能出现内部短路、蓄电池燃烧、 发出烟雾、爆炸或过热。 u 只能将此充电电池用在制造商的产品中。 这样才 能确保充电电池不会过载。 保护充电电池免受高温（例如长期阳光 照射）、火焰、脏污、水和湿气的侵 害。有爆炸和短路的危险。

请阅读所有安全规章和指示。不遵照以 下警告和说明可能导致电击、着火和/或

本电动工具用于在稳固的底垫上对木材、塑料、金 属、陶片、橡胶和层压板/HPL（防火板）进行切割 和开孔。适用于直线切割以及斜切角度在45度以下 的曲线切割。请使用推荐的锯片。

机件的编号和电动工具详解图上的编号一致。 (1)

a) 图表或说明上提到的附件，并不包含在基本的供货范围 中。本公司的附件清单中有完整的附件供应项目。

伏特= 18 空载转速n₀ 转/分钟 0–3500

毫米 10 最大切割角度（左/右） 度 45 重量符合EPTA- Procedure01:2014 公斤 2.4–3.4

摄氏度 0至+35 工作时和存放时允许的环

Bosch也销售不带充电电池的充电式电动工具。您 可以在包装上查看电动工具的供货范围内是否包含

u 请只使用在技术参数中列出的充电器。只有这些 充电器才适用于本电动工具上的锂离子电池。 提示：鉴于国际运输规定，锂离子充电电池在交货 时只完成部分充电。首度使用电动工具之前，必须 先充足充电电池的电以确保充电电池的功率。 u 电动工具被关闭之后，切勿继续按住起停开关。

如需取下充电电池，则请按压解锁按钮，然后拔出 充电电池。在此过程中请勿过度用力。 充电电池具备双重锁定功能，即使不小心触动了充 电电池的解锁按钮，充电电池也不会从机器中掉落 下来。只要充电电池安装在电动工具中，就会被弹

充电电池电量指示灯的绿色LED灯显示充电电池的 电量。基于安全原因，只能在电动工具静止时检查

按压充电电量指示灯按键 或 ，来显示充电电 量。也可以在充电电池取下时操作。 如果按压充电电量指示灯按键后没有LED灯亮起， 则说明充电电池损坏，必须进行更换。 充电电池型号GBA 18V... LED 电量 3个绿灯长亮 60–100% 2个绿灯长亮 30–60% 1个绿灯长亮 5–30% 1个绿灯闪烁 0–5% 充电电池型号ProCORE18V... LED 电量 5个绿灯长亮 80–100% 4个绿灯长亮 60–80% 3个绿灯长亮 40–60% 2个绿灯长亮 20–40% 1个绿灯长亮 5–20% 1个绿灯闪烁 0–5% 如何正确地使用充电电池 保护充电电池，避免湿气和水分渗入。 充电电池必须储存在–20 °C至50 °C的环境中。夏 天不得将充电电池搁置在汽车中。 不定时地使用柔软，清洁而且乾燥的毛刷清洁充电

充电后如果充电电池的使用时间明显缩短，代表充 电电池已经损坏，必须更换新的充电电池。 请注意有关作废处理的规定。

u 在电动工具上进行任何维护的工作（例如维修， 更换工具等等），以及搬运、保存电动工具之前 1 609 92A 6W6 | (17.01.2022) Bosch Power Tools中文 | 31 都必须从机器中取出蓄电池。无意间操作开关可

u 安装或更换工具刀头时务必佩戴保护手套。工具 刀头非常锋利，长时间使用后会变热。

在本说明书的最后有锯片的一览表。请只安装单凸 轮轴（T型刀柄）的锯片。锯片长度不得超过预定锯

在狭小的弯角上锯割时要使用窄的锯片。 安装锯片（参见插图A） u 安装前，请清洁锯片的柄部。脏污的柄部无法牢

向前按压SDS杆(3) 直至限位并按住。推动锯 片(17)，使锯齿朝向切割方向，直至卡入锯片架 (2)。 在安装锯片时注意，锯片背位于导引轮(16)的槽

u 检查锯片是否牢固固定。松脱的锯片会从接头掉

取下锯片（参见插图B） 向前按压SDS杆(3) 直至限位，然后取下锯 片(17)。 滑座（参见插图C） 加工敏感表面时可以将滑座(13)安装在底板(12)

安装滑座(13)时，请将其前部挂在底板(12)上，然 后将其后部向上按压，使其卡止。 防毛边压板（参见插图D） 防毛边压板 (18)（附件）可以在锯割木材时防止表 面裂开。防毛边压板只能用于特定的锯片类型，并 且只能用于0°锯角。使用防毛边压板锯切时，不得 向后移动底板 (12) 以靠近边缘锯切。 将防毛边压板(18)从前部推入底板(12)。 使用滑座(13)时，不要将防毛边压板(18)装入底板 (12)，而是将其装入滑座。

含铅的颜料以及某些木材、矿物和金属的加工废尘 有害健康。机器操作者或者工地附近的人如果接 触、吸入这些废尘，可能会有过敏反应或者感染呼

某些尘埃（例如加工橡木或山毛榉的废尘）可能致 癌，特别是和处理 木材的添加剂（例如木材的防腐 剂等）结合之后。只有经过专业训练的人才能够加

– 尽可能使用适合物料的吸尘装置。 – 工作场所要保持空气流通。 – 最好佩戴P2滤网等级的口罩。 请留心并遵守贵国和加工物料有关的法规。 u 避免让工作场所堆积过多的尘垢。尘埃容易被点

盖罩（参见插图E） 将电动工具连接到集尘装置上前，请装好盖罩 (19)。 将盖罩(19) 放到电动工具上，以便支架卡入防割伤 装置(1)。 执行不需要集尘的操作或斜切时，请拆下盖 罩(19)。为此，将盖罩向前从防割伤装置(1) 上拉

连接集尘装置（参见插图F–G） 将抽吸套管(20)装到底板(12)的凹槽中。 将集尘软管(21)（附件）插到抽吸套管(20)上。将 集尘软管(21)与吸尘器（附件）连接。 在本使用说明的末尾可以找到各种集尘器的连接概

为确保最佳集尘效果，如果可以的话，请安装防毛 边压板(18)。 连接好集尘装置后，请关闭锯屑吹净装置。 根据工件的物料选择合适的吸尘装置。 吸集可能危害健康、可能导致癌症或干燥的废尘 时，务必使用特殊的吸尘装置。

u 在电动工具上进行任何维护的工作（例如维修， 更换工具等等），以及搬运、保存电动工具之前 都必须从机器中取出蓄电池。无意间操作开关可

本机器有四个振荡档位，因此可以根据加工物料适 度配合锯割速度、锯割功率并产生最好的锯割效

使用调节杆 (15) 也能在运行期间调整振荡。 档位0 无振荡 档位I 小振荡 档位II 中振荡 档位III 大振荡 通过实际试验来确定各个应用的最佳振荡档位。同

– 加工的切边越精细且干净，则选择的振荡档位就 应越低或应完全关闭振荡功能。 – 加工较薄的材料（例如板材）时请关闭振荡功

– 以较低的振荡档位加工硬质材料（例如钢材）。 – 加工软质材料以及锯割木材时可以使用最高振荡

调整斜切角度（参见插图H） 斜切角度在45°以下时，可将底板 (12) 向右或向左

斜切时，无法安装盖罩(19)、抽吸套管(20) 和防 毛边压板(18)。 Bosch Power Tools 1 609 92A 6W6 | (17.01.2022)32 | 中文 – 将抽吸套管(20) 轻轻向下压，然后将其从底 板(12) 中拉出。 – 取下盖罩(19)和防毛边压板(18)。 – 用内六角扳手(11)松开螺栓(22)，然后将底板 (12)朝充电电池方向轻移。 – 调整斜切角度时，根据刻度(23)，将底板(12)摆 动到所需的位置。此外也可以使用量角规设定其

– 然后沿锯片(17)方向推动底板(12)，直至限位。 – 重新拧紧螺栓(22)。 移动底板（参见插图H） 可向后移动底板 (12)，以便贴着边缘锯切。 请用内六角扳手(11)拧松底板(22)的螺栓，将底板 (12)向充电电池(8)方向移动，直至极限位置。 重新拧紧螺栓(22)。 仅可在斜切角度为0°时利用移动后的底板 (12) 锯 切。此外，不得使用带开圆器的平行限制器(26) （附件）及防毛边压板(18)。

利用锯屑吹净装置的气流可以清除切线上的锯屑。 接通锯屑吹净装置：加工像木材、塑料 等切屑去除量较大的材料时，请将开关 (14) 朝抽吸套管方向推动。 关闭锯屑吹净装置：在连接有集尘装置 的情况下加工金属时，请将开关 (14) 朝

接通电动工具时，首先请按压图标 旁的开机锁 (5)，将其关闭。接着按压电源开关(6)并按住。 轻按或是把电源开关(6)按到底时，工作灯会亮起， 在照明状况不佳的环境中可以借此照亮操作位置。 u 勿直视工作灯，强光会刺眼。 如要关闭电动工具，请松开电源开关(6)。按压图标 旁的开机锁来激活开机锁(5)。

可以无级调节已接通电动工具的冲击次数，视按压 起停开关 (6) 的力道程度决定。 以较小的力按压起停开关 (6)时，冲击次数较低。逐 渐在开关上加压，冲击次数也会跟着提高。 利用冲击次数预选调节轮 (7) 也可以在运行过程中

正确的冲击次数必须视工件物料和工作状况而定。 唯有实际操作才能找出最合适的冲击次数。 起锯时，或者锯割塑料、铝片时最好降低冲击次

以小的冲击次数长期工作之后，电动工具会变得很 热。拆下锯片，让电动工具以最高冲击次数运作3分

按照规定使用时不会造成电动工具过载。过大负荷 或超出允许的充电电池温度范围会导致转速降低或 造成电动工具关闭。如果转速降低，电动工具只有 在达到允许的充电电池温度或负荷降低后，才会重 新全速运行。如果自动关闭，请关闭电动工具，让 充电电池冷却，然后重新开动电动工具。

u 在电动工具上进行任何维护的工作（例如维修， 更换工具等等），以及搬运、保存电动工具之前 都必须从机器中取出蓄电池。无意间操作开关可

u 当锯片被夹住时，请立即关闭电动工具。 u 加工小或薄的工件时，必须使用稳定的垫板。 锯切木材、刨花板、建筑材料等材料前应检查是否 有异物，比如钉子、螺栓等类似物质，如果有的

曲线锯主要设计用于曲线切割。在Bosch的产品组 合中另外还提供可用于直线或圆形切割的附件（视 曲线锯型号而定，例如平行限制器、导轨或开圆

手持式曲线锯原则上倾向于所谓的“移动”，即可 能无法保证角度和切割精确性。影响精确性的决定 性因素是锯片厚度、切割长度以及工件的材料密度

因此请务必通过试切割检查所选系统的切割结果是

潜锯（见图片 I） u 在切入式锯切工艺中，仅允许加工软材料，比如 木材、石膏板等类似材料！ 潜锯时只能使用短的锯片。仅可在斜切角度为0°时

将电动工具底板 (12)的前边缘放到工件上，锯片 (17) 不要触碰到工件，然后接通。如果电动工具有 冲击次数设定功能的话，必须选择最高冲击次数。 用力地把电动工具压向工件，并让锯刀慢慢地潜入

底板 (12) 齐平地贴着工件后，就可沿着所需的切线

带开圆器的平行限制器（附件） 使用带开圆器的平行限制器 (26)（附件）进行加工 时，工件厚度不得超过30mm。 直线切割（见图片 J）：松开固定螺丝 (25)，将平 行限制器的刻度推过底板的导引 (24)。根据刻度尺 调整好需要的锯割宽度。拧紧固定螺丝 (25)。 开圆（见图片 K）：在待切割圆内的切线上钻一个 足以插入锯刀的孔。用铣刀或锉刀处理一下孔，以 便锯刀可以与切线齐平。 将固定螺丝 (25) 放到平行限制器的另一侧。通过底 板的导引 (24) 推动平行限制器的刻度。在工件待锯 切开口的中央位置钻一个孔。将定心尖 (27) 插入平 行限制器的内孔和钻好的孔中。根据底板内缘调整 半径的刻度值。拧紧固定螺丝 (25)。

锯割金属时由于物料会变热，必须沿着锯割线涂抹

u 在电动工具上进行任何维护的工作（例如维修， 更换工具等等），以及搬运、保存电动工具之前 都必须从机器中取出蓄电池。无意间操作开关可

u 电动工具和通气孔必须随时保持清洁，以确保工

定期清洁锯片接头。此时必须先从电动工具中拆下 锯片，然后在平坦的表面上轻敲电动工具，以便抖

电动工具如果沾满污垢，可能会影响机器的功能。 因此，请勿从下方或在头顶上切割会产生大量粉尘

如果出尘口堵塞，请关闭电动工具，取下集尘设

适时地用一滴油润滑导引轮 (16)。 定期检查引导轮(16)。如果已磨损，必须让经过授 权的Bosch客户服务中心更换。

本公司顾客服务处负责回答有关本公司产品的修 理、维护和备件的问题。备件的展开图纸和信息也 可查看：www.bosch-pt.com 博世应用咨询团队乐于就我们的产品及其附件问题

询问和订购备件时，务必提供机器铭牌上标示的10

滨江区　滨康路567号 102/1F 服务中心 邮政编码：310052 电话：(0571)8887 5566 / 5588 传真：(0571)8887 6688 x 5566# / 5588# 电邮：bsc.hz@cn.bosch.com www.bosch-pt.com.cn

Robert Bosch Power Tools GmbH 罗伯特·博世电动工具有限公司 70538 Stuttgart / GERMANY 70538 斯图加特 / 德国

所推荐的锂离子充电电池必须符合危险物品法规。 使用者无须另外使用保护包装便可以运送该充电电

但是如果将它交由第三者运送（例如：寄空运或委 托运输公司）则要使用特殊的包装和标示。此时必 须向危险物品专家请教有关寄送危险物品的相关事

确定充电电池的外壳未受损后，才可以寄送充电电 池。粘好未加盖的触点并包装好充电电池，不可以 让充电电池在包装中晃动。必要时也得注意各国有

必须以符合环保的方式，回收再利用损 坏的电动工具、充电电池、附件和废弃

请注意“搬运”段落中的指示 (参见 “搬运”, 页33)确认设置。 产品中有害物质的名称及含量

(PBDE) 电源线* ① O O O O O O 电池系统* ② X O O O O O 本表格依据SJ/T11364的规定编制。 O：表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。 X：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。且目前业界没 有成熟的替代方案，符合欧盟RoHS指令环保要求。 ① 适用于采用电源线连接供电的产品。 ② 适用于采用充电电池供电的产品。 产品环保使用期限内的使用条件参见产品说明书。

請詳讀工作臺及電動工具的所 有安全警告與使用說明。若不 遵照以下列出的指示，將可能導致電擊、著火和／

保存所有警告和說明書以備查閱。 在所有警告中，「電動工具」此一名詞泛指：以市 電驅動的（有線）電動工具或是以電池驅動的（無

u 保持工作場地清潔和明亮。混亂和黑暗的場地會 u 不要在易爆環境，如有易燃液體、氣體或粉塵的 環境下操作電動工具。電動工具產生的火花會點

u 讓兒童和旁觀者離開後操作電動工具。注意力不 集中會使您失去對工具的控制。

u 電動工具插頭必須與插座相配。 絕不能以任何方 式改裝插頭。 需接地的電動工具不能使用任何轉 換插頭。未經改裝的插頭和相配的插座將減少電

u 避免人體接觸接地表面，如管道、散熱片和冰 箱。如果您身體接地會增加電擊危險。 u 不得將電動工具暴露在雨中或潮濕環境中。水進 入電動工具將增加電擊危險。 u 不得濫用電線。 絕不能用電線搬運、拉動電動工 具或拔出其插頭。 使電線遠離熱源、油、銳利邊 緣或移動零件。受損或纏繞的軟線會增加電擊危

u 當在戶外使用電動工具時，使用適合戶外使用的 延長線。適合戶外使用的軟線，將減少電擊危

u 如果在潮濕環境下操作電動工具是不可避免的， 應使用剩餘電流動作保護器（RCD）。使用RCD

u 保持警覺，當操作電動工具時關注所從事的操作 並保持清醒。 當您感到疲倦，或在有藥物、酒精 或治療反應時，不要操作電動工具。在操作電動 工具時瞬間的疏忽會導致嚴重人身傷害。 u 使用個人防護裝置。 始終佩戴護目鏡。安全裝 置，諸如適當條件下使用防塵面具、防滑安全 鞋、安全帽、聽力防護等裝置能減少人身傷害。 u 防止意外起動。 確保開關在連接電源和／或電池 盒、拿起或搬運工具時處於關閉位置。手指放在 已接通電源的開關上或開關處於接通時插入插頭

u 在電動工具接通之前，拿掉所有調節鑰匙或扳 手。遺留在電動工具旋轉零件上的扳手或鑰匙會

u 手不要伸展得太長。 時刻注意立足點和身體平 衡。這樣在意外情況下能很好地控制電動工具。 u 著裝適當。 不要穿寬鬆衣服或佩戴飾品。 讓您的 衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長 髮可能會捲入運動部件中。 u 如果提供了與排屑、集塵設備連接用的裝置，要 確保他們連接完好且使用得當。使用這些裝置可

u 切勿因經常使用工具所累積的熟練感而過度自 信，輕忽工具的安全守則。任何一個魯莽的舉動 都可能瞬間造成人員重傷。 電動工具使用和注意事項 u 不要濫用電動工具， 根據用途使用適當的電動工 具。選用適當設計的電動工具會使您工作更有

u 如果開關不能開啟或關閉工具電源，則不能使用 該電動工具。不能用開關來控制的電動工具是危

u 在進行任何調整、更換配件或貯存電動工具之 前，必須從電源上拔掉插頭並／或取出電池盒。 這種防護性措施將減少工具意外起動的危險。 1 609 92A 6W6 | (17.01.2022) Bosch Power Tools繁體中文 | 35 u 將閒置不用的電動工具貯存在兒童所及範圍之 外，並且不要讓不熟悉電動工具或對這些說明不 瞭解的人操作電動工具。電動工具在未經培訓的

u 保養電動工具與配備。 檢查運動件是否調整到位 或卡住，檢查零件破損情況和影響電動工具運行 的其他狀況。 如有損壞，電動工具應在使用前修 理好。許多事故由維護不良的電動工具引發。 u 保持切削刀具鋒利和清潔。保養良好的有鋒利切 削刃的刀具不易卡住而且容易控制。 u 按照使用說明書，考慮作業條件和進行的作業來 使用電動工具、配件和工具的刀頭等。將電動工 具用於那些與其用途不符的操作可能會導致危

u 把手及握持區應保持乾燥、潔淨，且不得沾染任 何油液或油脂。易滑脫的把手及握持區將無法讓 您在發生意外狀況時安全地抓緊並控制工具。 電池式工具使用和注意事項 u 只用製造商規定的充電器充電。將適用於某種電 池盒的充電器用到其他電池盒時會發生著火危

u 只有在配有專用電池盒的情況下才使用電動工 具。使用其他電池盒會發生損壞和著火危險。 u 當電池盒不用時，將它遠離其他金屬物體，例如 回形針、硬幣、鑰匙、釘子、螺絲或其他小金屬 物體，以防一端與另一端連接。電池端部短路會

u 在濫用條件下，液體會從電池中濺出；避免接 觸。 如果意外碰到了，用水沖洗。 如果液體碰到 了眼睛，還要尋求醫療幫助。從電池中濺出的液

u 請勿使用已受損或經改裝的電池盒。已受損或經 改裝的電池組可能出現無法預期的反應，進而導 致著火、爆炸或造成人員受傷。 u 勿讓電池盒或工具靠近火源或暴露於異常溫度環 境中。若是靠近火源或暴露在超過130 °C的環境

u 請完全遵照所有的充電說明，電池盒或工具的溫 度若是超出指示的規定範圍，請勿進行充電。不 當充電或是未在規定的溫度範圍內進行充電，皆 可能造成電池損壞並面臨更高的著火風險。

u 將您的電動工具送交專業維修人員，必須使用同 樣的備件進行更換。這樣將確保所維修的電動工

u 請勿自行檢修受損的電池盒。電池組應交由製造 商或是獲得授權的服務供應商來進行檢修。

u 進行作業時，負責進行切割的配件可能會碰觸到 隱藏的配線，請從絕緣握把處拿持電動工具。負 責進行切割的配件若是觸及「導電」電線，可能 導致電動工具外露的金屬部件「導電」，進而使

u 請用夾具或其他可行方式將工件穩固地架在可靠 平台上。用手握持工件或將它貼靠在您身上會因 無法確實固定而導致失控。 u 雙手必須遠離鋸割範圍，手不可以握在工件下 端。如果不小心碰觸了鋸片可能被割傷。 u 先啟動電動工具後再把工具放置在工件上切割。 如果電動工具被夾在工件中，會有反彈的危險。 u 請注意：進行鋸切時，請將底座穩固地貼靠在平 面上。鋸片如果歪斜，則可能斷裂或造成反彈。 u 工作告一段落時，必須先關閉電動工具並等待機 器完全靜止後，才可以從鋸縫中抽出鋸刀。如此 不但可以防止反彈，而且可以防止放置機器時發

u 必須等待電動工具完全靜止後才能將它放下。嵌 件工具可能卡住而使電動工具失控。 u 只能使用未受損、功能正常的鋸片。彎曲或變鈍 的鋸片可能斷裂，對鋸痕造成負面影響或導致反

u 關機後不可以側壓刀片來制止仍然繼續轉動的刀 片。鋸刀可能因此受損、斷裂或者造成反彈。 u 電動工具僅可與底座搭配使用。 作業時若無底 座，可能導致電動工具無法控制的危險。 u 使用合適的偵測裝置偵察隱藏的電線，或者向當 地的相關單位尋求支援。接觸電線可能引起火災 並讓操作者觸電。若損壞瓦斯管會引起爆炸。如 果水管被刺穿會導致財物損失。 u 如果充電電池損壞了，或者未按照規定使用充電 電池，充電電池中會散發出有毒蒸氣。充電電池 可能起火或爆炸。工作場所必須保持空氣流通， 如果身體有任何不適必須馬上就醫。充電電池散 發的蒸氣會刺激呼吸道。 u 切勿拆開充電電池。可能造成短路。 u 尖銳物品（例如釘子或螺絲起子）或是外力皆有 可能造成充電電池損壞。進而導致內部短路而發 生電池起火、冒煙、爆炸或過熱等事故。 u 僅可使用產品的原廠充電電池。如此才可依照產

保護充電電池免受高溫（例如長期日 照）、火焰、污垢、水液和濕氣的侵 害。有爆炸及短路之虞。

請詳讀所有安全注意事項和指示。如未 遵守安全注意事項與指示，可能導致火 災、人員遭受電擊及／或重傷。 請留意操作說明書中最前面的圖示。

本機器可以在穩固的底墊上，進行切割、挖割。適 用的材料包括木材、塑膠、金屬、陶片、橡膠和層 壓板 / 高壓層壓板（HPL，High Pressure Laminate）等。本電動工具適用於裁鋸斜鋸角 45° 以內的直線和曲線。請使用本公司推薦的鋸片。 Bosch Power Tools 1 609 92A 6W6 | (17.01.2022)36 | 繁體中文

機件的編號和電動工具詳解圖上的編號一致。 (1)

(3) 用來退出鋸片的 SDS 扳片 (4)

a) 圖表或說明上提到的配件，並不包含在基本的供貨範圍 中。本公司的配件清單中有完整的配件供應項目。

mm 20 – 在鋼材上（非合金） mm 10

充電狀態下的建議環境溫度 °C 0…+35

GST185-LI 操作狀態下的容許環境溫度

GAL 18… GAX 18… GAL 36… A) 視所使用的充電蓄電池而定 B) 溫度 <0 °C 時，性能受限

Bosch 亦販售不含充電電池的充電式電動工具。可 以從外包裝看出電動工具的供貨範圍是否包括電

u 只能選用技術性數據裡所列出的充電器。僅有這 些充電器適用於電動工具所使用的鋰離子充電電

提示：由於國際運輸規定，出貨時鋰離子充電電池 已部分充電。初次使用電動工具之前，請先將充電 電池充飽電以確保充電電池蓄滿電力。 u 電動工具自動關機後，請勿再按壓電源開關。否 則充電電池可能會損壞。

將已充飽電的充電電池推至充電電池固定座內，直

若要取出充電電池，請按解鎖鈕，然後將充電電池 抽出。不可以強行拉出充電電池。 本充電電池具備了雙重鎖定功能，即使不小心按壓 了充電電池解鎖按鈕，充電電池也不會從機器中掉 落出來。固定彈簧會把充電電池夾緊在機器中。

充電電池的電量指示器透過綠色 LED 燈告知充電電 池的目前電量。基於安全顧慮，務必在電動工具完 全靜止時才能檢查充電電池的電量。 按一下電量指示器按鈕 或 ，即可顯示目前的電 量。即使已取出充電電池，此項功能仍可正常運

按壓電量顯示按鈕後，LED 燈若未亮起，即表示充 電電池故障，必須予以更換。 1 609 92A 6W6 | (17.01.2022) Bosch Power Tools繁體中文 | 37 充電電池型號 GBA 18V... LED 容量 3 顆綠燈持續亮起 60–100% 2 顆綠燈持續亮起 30–60% 1 顆綠燈持續亮起 5–30% 1 顆綠燈呈閃爍狀態 0–5% 充電電池型號 ProCORE18V... LED 容量 5 顆綠燈持續亮起 80–100% 4 顆綠燈持續亮起 60–80% 3 顆綠燈持續亮起 40–60% 2 顆綠燈持續亮起 20–40% 1 顆綠燈持續亮起 5–20% 1 顆綠燈呈閃爍狀態 0–5% 如何正確地使用充電電池 妥善保護充電電池，避免濕氣和水分滲入。 充電電池必須儲存在 –20 °C 至 50 °C 的環境中。 夏天不可以把充電電池擱置在汽車中。 偶爾用柔軟、乾淨且乾燥的毛刷清潔充電電池的通

充電後如果充電電池的使用時間明顯縮短，代表充 電電池已經損壞，必須更換新的充電電池。 請您遵照廢棄物處理相關指示。

u 在電動工具上進行任何維護的工作（例如維修， 更換工具等）以及搬運和儲存電動工具之前，都 必須電動工具中取出充電電池。若是不小心觸動 起停開關，可能造成人員受傷。

u 安裝或更換嵌件工具時務必穿戴防護手套。嵌件 工具極為銳利，而且長時間使用後可能發燙。

本說明書的最後面另外刊錄了建議使用之鋸片一覽 表。僅能裝入單耳柄鋸片（T 柄鋸片）。鋸片長度

在狹小的彎角上鋸切時應要使用窄型鋸片。 安裝鋸片 (請參考圖A) u 請於裝入前清潔鋸片柄部。柄部若髒污即無法牢

將 SDS 扳片(3) 往前推到底，並將它固定在這個位 置上不要鬆開。使鋸片(17) 的鋸齒朝鋸切方向，然 後將它推入，直至卡進鋸片接頭 (2) 內。 安裝鋸片時請注意：鋸片刀背要架在導引輪 (16) 的

u 檢查鋸片是否已經裝牢。鬆動的鋸刀可能掉落並

卸下鋸片（請參考圖B） 將 SDS 扳片(3) 往前推到底，然後取出鋸 片(17)。 滑座（請參考圖C） 加工脆弱表面時可以將滑座 (13) 裝在底座 (12)

若要安裝滑座 (13)，將其掛在底座 (12) 前側，並 從後方向上推，使其卡入。 防毛邊壓板（請參考圖D） 防毛邊壓板 (18)（配件）可在鋸切木材時防止工件 表面被扯裂。防毛邊壓板僅適用於特定種類的鋸 片，且鋸角必須為 0°。使用防毛邊壓板進行鋸切 時，不得將底座 (12) 往後移動在接近邊緣處進行鋸

從前方將防毛邊壓板(18) 推入底座(12) 中。 使用滑座 (13) 時，防毛邊壓板 (18) 並不會裝於底 座 (12) 中，而是在滑座中。

含鉛顏料、部分木材種類、礦石和金屬的加工廢塵 有害健康。機器操作者或施工現場附近的人員如果 接觸、吸入這些廢塵，可能會引發過敏反應或感染

某些塵埃（例如加工橡木或山毛櫸的廢塵）可能致 癌，特別是與處理木材的添加劑（例如木材的防腐 劑等）結合之後。唯有受過專業訓練的人才能夠進

– 儘可能使用適合物料的吸塵裝置。 – 工作場所要保持空氣流通。 – 建議佩戴 P2 過濾等級的口罩。 請留意並遵守貴國的物料加工相關法規。 u 避免讓工作場所堆積過多的塵垢。塵埃容易被點

保護遮罩（請參考圖E） 為本電動工具連接吸塵裝置之前，請先安裝保護遮 罩 (19)。 將保護遮罩(19) 套在電動工具上，使固定座卡入至 防割傷裝置(1) 上。 進行不需吸塵之作業或是進行斜鋸時，請取下保護 遮罩(19)。此時，請您將保護遮罩往前從防割傷裝 置(1) 上拔下。 連接吸塵裝置（請參考圖F−G） 將吸塵接管(20) 插入底座的開口(12) 內。 將吸塵管 (21) （配件）插到吸塵接管 (20) 上。將 吸塵管 (21) 與吸塵器連接起來（配件）。 Bosch Power Tools 1 609 92A 6W6 | (17.01.2022)38 | 繁體中文 本手冊於結尾處另外刊錄了連接不同類型吸塵器的

為確保獲取最佳吸塵效果，如有可能請儘量裝上防 毛邊壓板 (18)。 若已連接吸塵裝置，請將鋸屑噴吹裝置關掉。 根據工件材質選擇合適的吸塵器。 吸集可能危害健康、可能致癌或乾燥的廢塵時，務

u 在電動工具上進行任何維護的工作（例如維修， 更換工具等）以及搬運和儲存電動工具之前，都 必須電動工具中取出充電電池。若是不小心觸動 起停開關，可能造成人員受傷。

本機器有四個振蕩檔位，可根據加工物料適度調整 鋸切速度、鋸切功率並產生最好的鋸切效果。 即使是在工具運作期間，亦可利用調整桿 (15) 調整

檔位 0 無振蕩 檔位 I 小振蕩 檔位 II 中振蕩 檔位 III 大振蕩 需實際操作才能試出各種應用的理想振盪檔位。以

– 選擇較小的振盪檔位或將振盪完全關閉，刀刃應

– 加工薄材料（例如金屬板）時，請關閉振盪功

– 請以較小的振盪檔位加工硬質材料（例如鋼

– 若為軟質材料和鋸切木材時，請以最高振盪檔位

調整斜鋸角（請參考圖H） 底座 (12) 可往右或往左翻旋至最大 45°，以進行斜

進行斜鋸時，不可使用保護遮罩(19)、吸塵接 管(20) 以及防毛邊壓板(18)。 – 請將吸塵接管(20) 稍微往下推，然後將它從底 座(12) 中拔出。 – 取下保護遮罩(19) 和防毛邊壓板(18)。 – 使用內六角扳手(11) 鬆開螺栓 (22) 並將底座 (12) 輕輕往充電電池方向推移。 – 若要調整斜鋸角，將底座(12) 根據刻度(23) 移 擺至所需位置。此外也可以使用量角規設成其它

– 接著再將底座(12) 往鋸片(17) 方向推到底。 – 將螺栓 (22) 重新旋緊。 移動底座（請參考圖H） 在接近邊緣處進行鋸切時，可將底座 (12) 往後移

使用內六角扳手(11) 鬆開底座的螺栓(22) 並將底 座(12) 往充電電池(8) 方向推到底。 將螺栓 (22) 重新旋緊。 底座 (12) 移位後，僅能以 0° 斜鋸角進行鋸切。此 外，也不得使用附帶割圓輔助器的平行擋塊 (26) （配件）以及防毛邊壓板 (18)。

利用鋸屑噴吹裝置的氣流，即可讓鋸切線保持乾

啟動鋸屑噴吹裝置：在塵屑生成量大的 木材、塑膠等類似材料上進行加工時， 請將開關 (14) 往吸塵接管方向推。 關閉鋸屑噴吹裝置：當您在金屬材料上 進行加工或是已連接吸塵裝置時，請將 開關 (14) 往鋸片方向推。

若要啟動電動工具，請先按壓符號 旁的作動安全 鎖(5) 並將其關閉。接著，按壓起停開關 (6) 不要

輕按起停開關(6) 或完全按下時，工作燈隨即亮 起，可照亮光線不足的工作區域。 u 勿直視工作燈，強光會刺眼。 若要關閉電動工具，放開起停開關 (6) 即可。按壓 符號 旁的作動安全鎖(5)，以將其啟用。

您可為已啟動的電動工具無段調控轉速，衝擊次數 是由按壓起停開關 (6) 的深度而定。 輕按起停開關 (6) 時，衝擊次數較少。按得越緊衝

利用衝擊次數設定轉鈕 (7)，即可按照需求預設衝擊 次數並於工具運作期間變更。 正確的衝擊次數必須視工件物料和工作狀況而定。 唯有實際操作才能找出最合適的衝擊次數。 將鋸片放到工件上時c以及鋸切塑膠、鋁片時，建議

以較少的衝擊次數長時間加工後，電動工具會變得 很熱。拆下鋸片，讓電動工具以最高衝擊次數運作 3 分鐘以加速冷卻。

只要按照規定使用，電動工具就不可能過載。萬一 負載過重或充電電池的溫度已超出允許範圍，電動 工具的轉速會變慢或是直接停機。電動工具將持續 以低轉速運作，直到充電電池的溫度降至允許範圍 或負載減輕，它才會恢復全速運轉。發生自動停機 的情況時，請將電動工具關機，待充電電池降溫後

u 在電動工具上進行任何維護的工作（例如維修， 更換工具等）以及搬運和儲存電動工具之前，都 必須電動工具中取出充電電池。若是不小心觸動 起停開關，可能造成人員受傷。 u 如果鋸片被夾住了，請立刻關閉電動工具的電

u 一律要在穩固平面上加工偏小型或薄片型工件。 在鋸進木材、塑合板、建材等物的內部前，請先確 認有無異物（例如鐵釘、螺栓等），如有必要請將

線鋸機主要是為曲線切割而設計。在 Bosch 系列中 也提供可以進行直線或圓形切割的配件（視線鋸機 型號而定，例如平行擋塊、導軌或割圓輔助器）。 手推式線鋸機往往容易發生所謂「跑偏」的情況， 也就是角度和切割精度可能不精確。精準度與否的 決定性因素在於鋸片強度、切割長度以及工件材質

因此請務必透過試鋸確認所選系統的切割結果是否

潛鋸（請參考圖 I） u 僅加工木材、石膏板等這類的軟性材料時可進行

潛鋸時只能使用短型鋸片。僅能以 0° 斜鋸角進行潛

將電動工具的底座 (12) 前緣放到工件上，但不要讓 鋸片 (17) 接觸到工件，然後啟動機器。如果電動工 具備衝擊次數調控功能的話，必須選擇最高衝擊次 數。用力地把電動工具壓向工件，並讓鋸片慢慢地

待底座 (12) 完全貼靠在工件上的時候，便立刻沿著 預計完工的鋸割線繼續鋸切。 附帶割圓輔助器的平行擋塊（配件） 使用具有割圓輔助器的平行擋塊 (26)（配件）時， 工件厚度不可超過 30 mm。 平行鋸切（請參考圖 J）：鬆開止付螺絲 (25)，然 後沿著底座上的導軌 (24) 移動平行擋塊的刻度尺。 根據刻度調整好所需鋸切寬度。旋緊止付螺絲 (25)。 割圓（請參考圖 K）：沿著待鋸圓形內側的鋸割線 上鑽孔，此孔的寬度應要足以讓鋸片穿過。用銑刀 或銼刀加工鑽孔，使鋸片能夠對齊鋸割線。 在平行擋塊的另一側上裝上止付螺絲 (25)。沿著底 座上的導軌 (24) 移動平行擋塊的刻度尺。在挖鋸範 圍的中央位置鑽孔。將圓心尖端 (27) 穿過平行擋塊 的內側開口後，插進之前鑽出的鑽孔。根據底座內 緣上的刻度調整好挖鋸範圍的半徑。旋緊止付螺絲 (25)。

鋸切金屬時由於物料會變熱，必須在鋸割線上塗抹

u 在電動工具上進行任何維護的工作（例如維修， 更換工具等）以及搬運和儲存電動工具之前，都 必須電動工具中取出充電電池。若是不小心觸動 起停開關，可能造成人員受傷。 u 電動工具和通風口都必須保持清潔，這樣才能夠 提高工作品質和安全性。 定期清潔鋸片接頭。此時必須先從電動工具中拆下 鋸片，並且在平坦表面上輕敲電動工具，以便抖落

電動工具如果沾滿污垢，可能會影響機器性能。請 勿從下方或從高於頭部的位置鋸切會生成大量粉塵

如果出屑口堵塞，請關閉電動工具、取下吸塵裝置

適時地用一滴油潤滑導引輪 (16)。 定期檢查導引輪 (16)。如果確定導引輪已經損壞， 必須把機器交給經過授權的 Bosch 客戶服務中心更

顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的維 修、維護和備用零件的問題。以下的網頁中有分解 圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用 諮詢小組很樂意為您提供協助。 當您需要諮詢或訂購備用零件時，請務必提供本產 品型號銘牌上 10 位數的產品機號。

台灣羅伯特博世股份有限公司 建國北路一段90 號6 樓 台北市10491 電話: (02)77342588 傳真: (02)25161176 www.bosch-pt.com.tw

Robert Bosch Power Tools GmbH 羅伯特· 博世電動工具有限公司 70538 Stuttgart / GERMANY 70538 斯圖加特/ 德國 以下更多客戶服務處地址： www.bosch-pt.com/serviceaddresses

建議使用的鋰離子充電電池受危險物品法的規範。 使用者無須另外使用保護包裝便可運送該充電電

但是如果將它交由第三者運送（例如：寄空運或委 托運輸公司），則應遵照包裝與標示的相關要求。 此時必須向危險物品專家請教有關寄送危險物品的

確定充電電池的外殼未受損後，才可以寄送充電電 池。用膠帶貼住裸露的接點並妥善包裝充電電池， Bosch Power Tools 1 609 92A 6W6 | (17.01.2022)40 | ไทย 不可以讓充電電池在包裝材料中晃動。同時也應留

必須以符合環保的方式，將損壞的電動 工具、充電電池、配件和包裝材料進行

不可以把電動工具和充電電池／拋棄式 電池丟入一般家庭垃圾中！ 充電電池／拋棄式電池：

請注意「搬運」段落中的指示 (參見 「搬運」, 頁39)。
