GKS 18V-44 Professional - Cưa BOSCH - Hướng dẫn sử dụng miễn phí

Loại sản phẩm	Máy cưa vòng không dây
Thương hiệu	Bosch
Mẫu mã	GKS 18V-44 Professional
Điện áp pin	18 V
Loại pin	Lithium-Ion (tương thích Bosch 18V)
Đường kính lưỡi cưa	165 mm
Chiều sâu cắt tối đa (90°)	44 mm
Chiều sâu cắt tối đa (45°)	30 mm
Tốc độ không tải	5000 vòng/phút
Trọng lượng (không pin)	4,0 kg
Trọng lượng (có pin)	4,5 kg
Mức áp suất âm thanh	92 dB(A)
Mức công suất âm thanh	103 dB(A)
Độ rung	2,5 m/s²
Khả năng cắt nghiêng	từ -1° đến 48°
Thổi bụi	Có
Kết nối hút bụi	Có (kèm bộ chuyển đổi)
Đèn LED	Có
Phanh lưỡi cưa	Tự động
Khóa trục	Có
Nguồn điện	Pin 18 V Lithium-Ion
Bảo dưỡng và vệ sinh	Vệ sinh khe thông gió bằng bàn chải; không sử dụng dung môi
An toàn	Phanh lưỡi cưa, khóa trục, công tắc an toàn, nắp bảo vệ
Phụ tùng và khả năng sửa chữa	Có sẵn tại trung tâm bảo hành Bosch; sửa chữa bởi chuyên gia được ủy quyền

Câu hỏi thường gặp - GKS 18V-44 Professional BOSCH

Chiều sâu cắt tối đa của GKS 18V-44 Professional là bao nhiêu?

Chiều sâu cắt tối đa là 44 mm ở góc 90° và khoảng 30 mm ở góc 45°.

Làm thế nào để thay lưỡi cưa?

Để thay lưỡi, hãy dùng cờ lê lục giác đi kèm. Khóa trục bằng cách nhấn nút khóa, sau đó nới lỏng vít trung tâm. Thay lưỡi và siết chặt vít lại.

Những loại pin nào tương thích với máy cưa này?

Tất cả pin Bosch Professional 18V có dung lượng ít nhất 1,5 Ah đều tương thích.

Làm thế nào để điều chỉnh chiều sâu cắt?

Xoay núm điều chỉnh độ sâu ở bên cạnh máy cưa để cài đặt chiều sâu cắt mong muốn.

Tôi có thể thực hiện cắt xéo không?

Có, đế máy có thể nghiêng từ -1° đến 48° để cắt xéo. Sử dụng cần khóa để điều chỉnh góc.

Làm thế nào để kết nối máy hút bụi với máy cưa?

Sử dụng bộ chuyển đổi đi kèm để kết nối ống hút bụi đường kính 35 mm. Điều này cho phép hút bụi hiệu quả.

Mức ồn của máy cưa này là bao nhiêu?

Mức áp suất âm thanh khoảng 92 dB(A) và mức công suất âm thanh là 103 dB(A). Hãy đeo bảo vệ thính giác.

Phanh lưỡi cưa có tự động không?

Có, máy cưa được trang bị phanh lưỡi tự động, dừng lưỡi trong vài giây sau khi nhả công tắc.

Làm thế nào để vệ sinh máy cưa sau khi sử dụng?

Sử dụng bàn chải để loại bỏ mùn cưa khỏi khe thông gió. Không sử dụng dung môi hoặc nước. Lau vỏ máy bằng khăn khô.

Tôi có thể tìm phụ tùng cho GKS 18V-44 ở đâu?

Phụ tùng có sẵn trên trang web www.bosch-pt.com hoặc tại các đại lý ủy quyền của Bosch.

HƯỚNG DẪN NGƯỜI DÙNG GKS 18V-44 Professional BOSCH

Bản gốc hướng dẫn sử dụng

2

Tiếng Việt.... Trang 26

29 عربية الصفحة

Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới

đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiêm trọng.

Hãy giữ lại các tài liệu hướng dẫn này.

Chỉ sử dụng bộ nạp điện pin khi bạn đã hoàn toàn hiểu rõ và có thể thực hiện mọi chức năng không bị giới hạn, hoặc thực hiện theo sự chỉ dẫn thích hợp.

Máy nạp pin này không thiết kế dành cho đối tượng sử dụng là trẻ em và người bị hạn chế về thể chất, khả năng giác quan kém hoặc tâm thần hoặc thiếu kinh nghiệm và thiếu hiểu biết. Máy nạp pin này có thể dành cho trẻ em từ 8 tuổi trở lên và người bị hạn chế về thể chất, khả năng giác quan kém hoặc tâm thần hoặc thiếu kinh nghiệm và thiếu hiểu biết sử dụng, chỉ khi họ được một người chịu trách nhiệm cho sự an toàn của họ giám sát hoặc đã được người này hướng dẫn sử dụng máy nạp pin trong môi trường an toàn và hiểu được những nguy hiểm có liên quan. Nếu

không sẽ có nguy cơ sai sót khi vận hành và bị thương tích.

▶ Hãy giám sát trẻ nhỏ khi sử dụng, làm sạch và bảo dưỡng. Để đảm bảo rằng, trẻ em không chơi với máy nạp pin này. ▶ Chỉ sạc Bosch Pin Li-Ion từ mức dung lượng 1,5 Ah (từ 3 bộ pin). Điện áp của pin phải phù hợp với điện áp nạp pin của máy nạp pin. Không nạp pin không thể sạc lại. Nếu không có thể gây ra hỏa hoạn hoặc cháy nổ.

Không được để thiết bị sạc ngoài mưa hay ở tình trạng ẩm ướt. Nước xâm nhập vào thiết bị điện sẽ làm tăng nguy cơ điện giật.

▶ Giữ sạch thiết bị sạc. Có nguy cơ điện giật nếu bị bẩn. Vui lòng kiểm tra trước khi sử dụng thiết bị sạc, dây cấp và phích cắm. Không được sử dụng thiết bị sạc nếu bạn phát hiện có hư hỏng. Hãy tự mở thiết bị sạc và nhờ một người có năng lực sửa chữa và chỉ sử dụng các bộ phận dự phòng chính hãng. Thiết bị sạc, dây dẫn và phích cắm bị hỏng làm tăng nguy cơ bị điện giật. Không vận hành thiết bị sạc trên bề mặt dễ cháy (ví dụ giấy, vải, vv) hoặc trong môi trường dễ cháy. Vì trong quá trình sạc thiết bị sạc sẽ nóng lên, cho nên có nguy cơ cháy. ▶ Không tháo cửa thông gió của máy nạp pin ra. Nếu không thì máy nạp pin có thể bị quá nhiệt và không thể hoạt động đúng cách nữa. ▶ Chỉ được sạc pin lại với bộ nạp điện do nhà sản xuất chỉ định. Bộ nạp điện thích hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho một loại pin khác. Trong trường hợp pin bị hỏng hay sử dụng sai cách, hơi nước có thể bốc ra. Hãy làm cho thông thoáng khí và trong trường hợp bị đau phải nhờ y tế chữa trị. Hơi nước có thể gây ngứa hệ hô hấp. Bảo quản ở tình trạng tối, dung dịch từ pin có thể túa ra; tránh tiếp xúc. Nếu vô tình chạm phải, hãy xối nước để rửa. Nếu dung dịch

vào mắt, cần thêm sự hỗ trợ của y tế. Dung dịch tiết ra từ pin có thể gây ngứa hay bỏng.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Các bộ phận được minh họa

Sự đánh số các bộ phận của sản phẩm là để tham khảo hình minh họa của bộ nạp điện pin trên trang hình ảnh.

(1) Pin Aj (2) Khoang nạp điện (3) Đèn báo nạp điện pin màu xanh lá (4) Gắn tương

A) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi.

Thông số kỹ thuật

Bộ sạc	GAL 18V-20
Mã số máy	2 607 226 ...
Hiệu suất điện thể ra (tự động tâm soát điện thể)	V=10,8-18
Dòng điện nạp	A 2,0
Giới hạn của nhiệt độ nạp điện cho phép	°C 0-45
Thời gian nạp điện cho pin có dung lượng khoảng.	(80%) / 100%
- 1,5 Ah	min (35) / 50
- 2,0 Ah	min (50) / 65
- 3,0 Ah	min (70) / 95
- 4,0 Ah	min (96) / 125
- 5,0 Ah	min (120) / 155
- 6,0 Ah	min (145) / 185
- 8,0 Ah	min (191) / 245
Số lượng pin	3 - 15
Trọng lượng theo EPTA-Procedure 01:2014	kg 0,37
Cấp độ bảo vệ	☐ / II a)

A) không áp dụng cho mã số máy 2 607 226 289

Vận Hành

Bắt Đầu Vận Hành

▶ Tuân thủ theo đúng điện thế! Điện thế của nguồn điện cung cấp phải phù hợp với các số liệu được ghi trên nhãn mác của bộ nạp điện pin.

Các thiết bị sạc ghi 230 V cũng có thể được vận hành ở 220 V.

Sạc pin

Quá trình sạc bắt đầu ngay khi cắm phích cắm của bộ sạc vào ổ cắm và gắn pin (1) vào khoang nạp điện (2).

Nhờ vào phương pháp nạp điện thông minh, tình trạng nạp điện của pin được tự động theo dõi, và pin được nạp với dòng điện nạp tối ưu, tùy thuộc vào nhiệt độ và điện áp của pin.

Cách thức này làm cho pin có tuổi thọ dài hơn và luôn giữ cho pin đầy điện khi vẫn gắn trong bộ nạp để lưu kho.

Ý Nghĩa của các Nguyên Lý Báo Hiệu

Đèn xi nhan hiển thị nạp pin màu xanh lá (3)

Quá trình nạp nhanh được báo hiệu bằng đèn hiển thị nạp màu xanh lá (3) nhấp nháy. Pin có thể được tháo ra tại mỗi thời điểm và được sử dụng.

Lưu ý: Quá trình sạc chỉ thực hiện được nếu nhiệt độ của pin nằm trong giới hạn nhiệt độ nạp cho phép, hãy xem phần "Dữ liệu kỹ thuật".

Đèn hiển thị nạp pin màu xanh lá (3) sáng liên tục

Đèn hiển thị nạp pin sáng liên tục báo hiệu rằng (3) pin đã được sạc đầy hoặc nhiệt độ của pin nằm ngoài giới hạn nhiệt độ sạc cho phép, do đó không thể sạc tiếp.

Pin được nạp điện lại ngay khi trở lại nhiệt độ nạp cho phép.

Nếu không có pin được cắm vào, đèn hiển thị nạp pin sáng liên tục báo hiệu (3) rằng phích cắm điện được cắm vào ổ cắm và bộ sạc đã sẵn sàng để sử dụng.

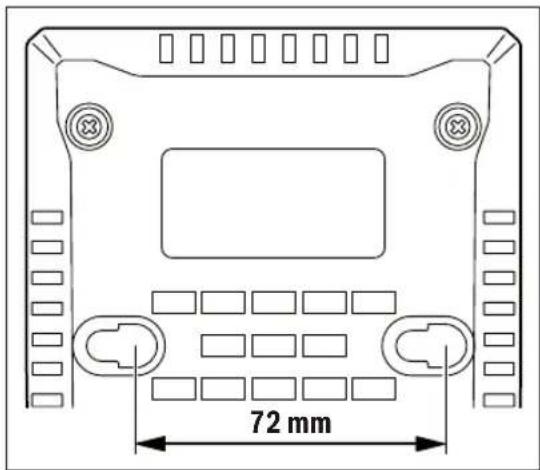

Lắp tường

Bộ sạc có thể được vận hành dạng đứng (Chế độ bàn/sử dụng mặt bàn) hoặc dạng treo trên tường. Để gắn trên tường: Đặt hai lỗ khoan ở khoảng cách theo bản vẽ.

Hãy sử dụng các vít đầu tròn có đường kính 5 mm đến tối đa 6,5 mm để gắn.

28 | Tiếng Việt

Lỗi – Nguyên nhân và biện pháp khắc phục

Nguyên nhân Biện Pháp Sửa Chữa Đèn hiển thị nạp pin (3) chiếu sáng liên tục Không thể thực hiện quá trình sạc

Nhiệt độ pin nằm ngoài phạm vi nhiệt độ nạp điện cho phép	Chờ cho đến khi đạt phạm vi nhiệt độ nạp cho phép
Pin không được lắp vào (đúng cách)	Lắp pin đúng cách vào bộ sạc Pin
Điểm tiếp xúc của pin bị bán	Vệ sinh điểm tiếp xúc của pin; ví dụ bằng cách cấm tháo pin nhiều lân, ví dụ thay thế pin

Pin bị hỏng Thay pin

Hiến thị nạp pin (3) không chiếu sáng
Phích cắm điện nguồn chưa được cắm vào (đúng cách)	Cảm hết phích cắm điện nguồn (hoàn toàn) vào trong ở điện
Ổ điện, dây dẫn điện hay bộ sạc pin bị hỏng	Kiểm tra điện nguồn; đem bộ sạc pin đến một đại lý phục vụ hàng sau khi bán do Bosch ủy nhiệm để kiểm tra

Hướng Dẫn Sử Dụng

Với chu trình nạp điện liên tục hoặc lắp đi lắp lại không gián đoạn, bộ nạp điện có thể nóng lên. Tuy nhiên, điều này là vô hại và không có lỗi kỹ thuật của bộ sạc.

Sự giảm sút đáng kể thời gian hoạt động sau khi nạp điện chỉ rõ rằng pin hợp khởi đã hết công dụng và phải được thay.

Bảo Dưỡng và Bảo Quản

Bảo Dưỡng Và Làm Sạch

Nếu như cần phải thay dây dẫn điện thì công việc này phải do hãng Bosch, hay một đại lý được Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn.

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây:

www.bosch-pt.com

Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện. www.powertool-portal.de, cổng thông tin điện tử cho thợ thủ công và người làm việc vật.

Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa.

Việt Nam

CN CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM

Tầng 14, Ngôi Nhà Đức, 33 Lê Duẩn

Phường Bến Nghé, Quận 1, Thành Phố Hồ Chí Minh

Tel.: [phone]

Fax: [phone]

Hotline: [phone]

Email: [e-mail]

www.bosch-pt.com.vn

www.baohanhbosch-pt.com.vn

Campuchia

Công ty TNHH Robert Bosch (Campuchia)

Bộ nạp điện pin, phụ tùng và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường.

Không được vứt bỏ bộ nạp điện pin vào chung với rác sinh hoạt!
