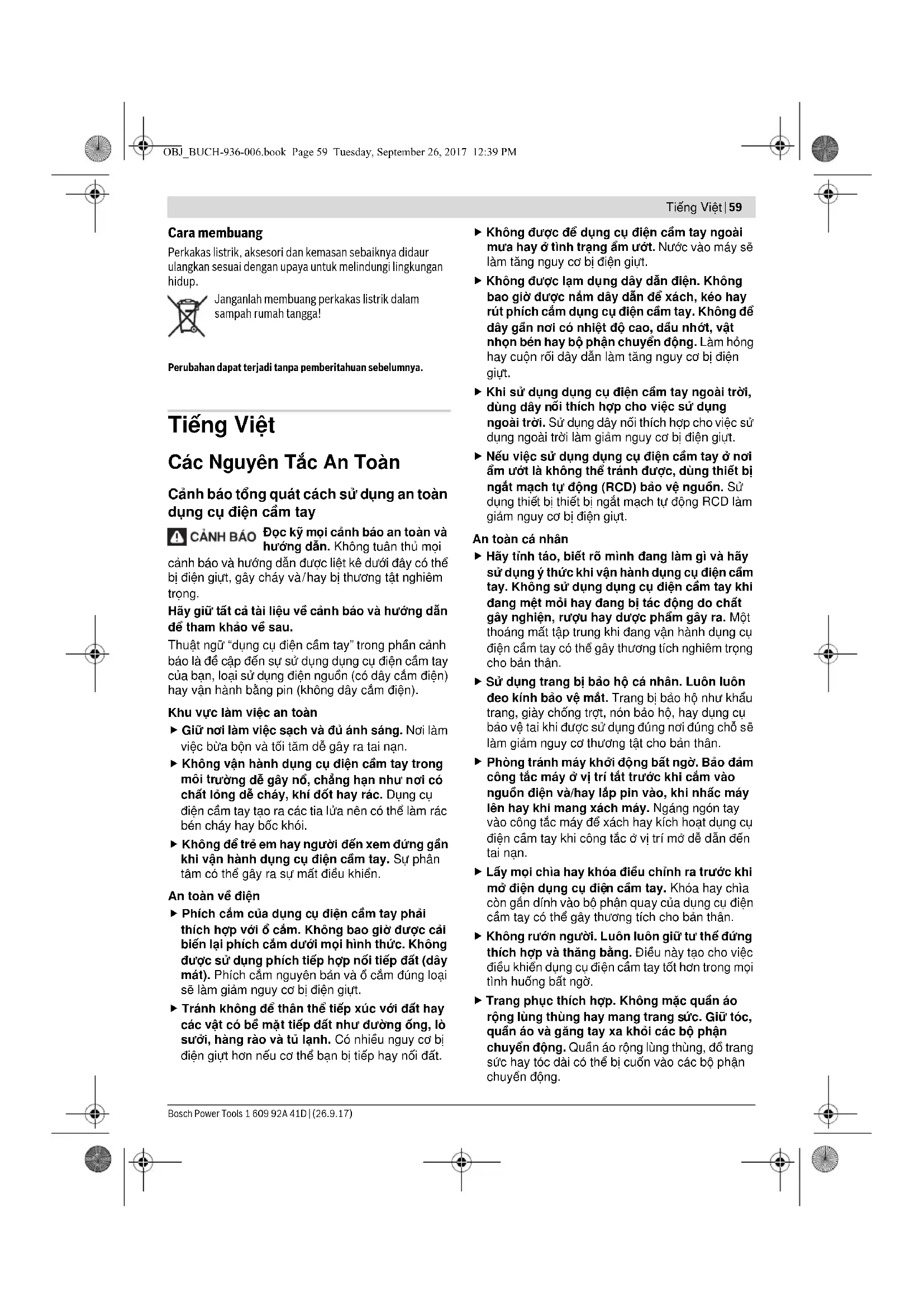

Floor Jl. RA Kartini II-S Kaveling 6 Sek II Pondok Pinang, Kebayoran Lama Jakarta Selatan 12310 Tel.: (021) 3005 5800 Fax: (021) 3005 5801 E-Mail: boschpowertools@id.bosch.com www.bosch-pt.co.id OBJ_BUCH-936-006.book Page 58 Tuesday, September 26, 2017 12:39 PMTiếng Việt | 59 Bosch Power Tools 1 609 92A 41D | (26.9.17) Cara membuang Perkakas listrik, aksesori dan kemasan sebaiknya didaur ulangkan sesuai dengan upaya untuk melindungi lingkungan hidup. Janganlah membuang perkakas listrik dalam sampah rumah tangga! Perubahan dapat terjadi tanpa pemberitahuan sebelumnya. Tiếng Việt Các Nguyên Tắc An Toàn Cảnh báo tổng quát cách sử dụng an toàn dụng cụ điện cầm tay Đọc kỹ mọi cảnh báo an toàn và hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giựt, gây cháy và/hay bị thương tật nghiêm trọng. Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau. Thuật ngữ “dụng cụ điện cầm tay” trong phần cảnh báo là đề cập đế n sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện). Khu vực làm việc an toàn Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. Không vận hành dụng cụ điện cầm tay trong môi tr ường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển. An toàn về điện Phích cắm của dụng c ụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giựt. Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặ t tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giựt hơn nếu cơ thể bạn bị tiếp hay nối đất. Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giựt. Không được lạm dụ ng dây dẫn điện. Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén hay bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giựt. Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây n ối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giựt. Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiế t bị thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giựt. An toàn cá nhân Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tậ p trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trợt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân.

Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn. Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điệ n cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. Không rướn người. Luôn luôn giữ tư thế đứng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang s ức. Giữ tóc, quần áo và găng tay xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. OBJ_BUCH-936-006.book Page 59 Tuesday, September 26, 2017 12:39 PM60 | Tiếng Việt 1 609 92A 41D | (26.9.17) Bosch Power Tools Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. Sử dụng và bảo dưỡng dụng cụ điện cầm tay Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế. Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không th ể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. Rút phích cắm ra khỏi nguồn điện và/hay pin ra khỏi dụng cụ điện cầm tay trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng c ụ điện cầm tay khởi động bất ngờ. Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chư a được chỉ cách sử dụng. Bảo quản dụng cụ điện cầm tay. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay tồi. Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cài v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điề u kiện làm việc và công việc phải thực hiện. Sử sự dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. Bảo dưỡng Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên. Các cảnh báo an toàn dành cho máy cắt rời Chắn bảo vệ được giao kèm phải được gắn chắc chắn vào dụng cụ điện, và đặt ở tư thế tạo sự an toàn tối đa, sao cho phần dĩa phô ra hướng về người vận hành là ít nhất. Đặt tư thế của bạn và người đứng gần tránh khỏi cùng nằm trên một mặt phẳng của dĩa đang quay. Chắn bảo vệ giúp bảo vệ người vận hành tránh khỏi các mảnh vỡ của dĩa và sự vô ý chạm phải dĩa. Chỉ sử dụng dĩa cắt đứt kim cương cho dụng cụ điện của bạn. Bạn lắp một phụ kiện nào đó vào, chỉ vì nó có thể lắp vào dụng cụ điện của bạn, phụ kiện này không bảo đảm an toàn để ho

động. Tốc độ danh định của phụ tùng phải ít nhất là bằng với tốc độ tối đa được ghi trên dụng cụ điện cầm tay. Phụ tùng chạy nhanh hơn tốc độ danh định của chúng có thể văng vỡ ra. Chỉ được sử dụng dĩa đúng như khuyến cáo dành cho ứng dụng. Ví dụ: không được dùng mặt hông của dĩa c ắt đứt để mài. Dĩa cắt đứt hạt mài được thiết kế để mài bằng rìa ngoại biên, dùng lực áp lên hông các dĩa này có thể làm chúng bị vỡ. Luôn luôn sử dụng gờ vành dĩa có đường kính đúng, còn nguyên vẹn cho đĩa được bạn chọn. Gờ vành dĩa thích hợp chống đỡ cho dĩa do đó, làm giảm khả năng làm cho dĩa bị vỡ. Đường kính ngoài và độ dày phụ tùng của b

phải nằm trong công suất danh định của dụng cụ điện của bạn. Không thể bảo vệ hay điều khiển đúng cách được với phụ tùng không đúng kích cỡ. Kích cỡ của lỗ lắp trục gá của dĩa và mặt bích phải vừa đúng với trục của dụng cụ điện. Dĩa và mặt bích mà lỗ lắ p trục gá của dĩa không vừa với bộ phận gá lắp của dụng cụ điện sẽ chạy chao đảo, rung lắc mạnh và có thể dẫn đến sự mất kiểm soát máy. Không được sử dụng dĩa đã bị hư hỏng. Trước mỗi lần sử dụng, kiểm tra dĩa xem có bị nứt hay sứt mẻ không. Nếu dụng cụ đi ện hay dĩa bị rớt, kiểm tra xem có hư hỏng hoặc lắp dĩa còn tốt vào. Sau khi kiểm tra và lắp dĩa vào, đặt tư thế của bạn và người đứng gần tránh khỏi cùng nằm trên một mặt phẳng của dĩa đang quay, và cho dụng cụ điện chạy không tải tối đa trong một phút. Dĩa bị hư hỏng thông thường sẽ bị vỡ ra trong th ời gian chạy kiểm tra này. OBJ_BUCH-936-006.book Page 60 Tuesday, September 26, 2017 12:39 PMTiếng Việt | 61 Bosch Power Tools 1 609 92A 41D | (26.9.17) Hãy mang trang bị bảo hộ vào. Tùy theo loại công việc, sử dụng chắn che mặt, kính chụp mắt hay kính bảo hộ. Để thích hợp, mang mặt nạ chống bụi, đồ dùng bảo hộ tai nghe, găng tay và quần áo bảo hộ có khả năng ngăn bụi đá hay các mảnh vỡ của vật gia công bắn vào. Sự bảo vệ mắt là phải có khả năng ngăn được các

nh vỡ văng ra từ các ứng dụng khác nhau tạo nên. Mặt nạ chống bụi hay khẩu trang phải có khả năng lọc được các hạt nhỏ phát sinh ra từ chính các hoạt động máy của bạn. Kéo dài thời gian để tai trần tiếp xúc với tiếng ồn có cường độ mạnh có thể gây điếc. Bố trí những người đứng xem ở khoảng cách an toàn ra xa khỏi nơi làm việc. Những ai

vào khu vực làm việc phải có trang bị bảo hộ cá nhân. Mảnh vỡ của vật gia công hay của phụ tùng có khả năng văng ra và gây thương tích bên ngoài khu vực vận hành máy. Chỉ nắm giữ dụng cụ điện ở phần nắm đã được cách điện, khi vận hành máy ở nơi mà dụng cụ cắt có thể chạm phải dây điện được thiết k

dấu không nhìn thấy được hay chính dây dẫn của máy. Dụng cụ cắt chạm phải dây “có điện” có thể làm cho các bộ phận kim loại không được bao bọc “có điện” và giựt người vận hành máy. Đặt vị trí của dây dẫn tránh xa các phụ kiện xoay. Nếu bạn bị mất điều khiển, dây có thể bị cắt đứt hay gặp sự cố bất ngờ, tay hay cánh tay củ

bạn có thể bị kéo vào dĩa đang quay. Không bao giờ được đặt dụng cụ điện xuống cho đến khi phụ kiện đã dừng quay hoàn toàn. Dĩa đang quay có thể bám vào bề mặt và kéo dụng cụ điện ra khỏi sự kiểm soát của bạn. Không cho dụng cụ điện hoạt động khi đang mang bên hông. Vô tình chạm vào phụ tùng đang quay, quần áo bạn có thể b ị quấn vào, kéo phụ tùng xỉa vào mình bạn. Thường xuyên làm sạch các khe thông gió của dụng cụ điện. Quạt gió môtơ sẽ kéo bụi nằm trong vỏ máy ra và sự tích tụ quá nhiều bột kim loại có thể gây nên các nguy hiểm về điện. Không được vận hành dụng cụ điện gần nơi có các chất dễ cháy. Tia lửa bắn ra có thể gây cháy các nguyên liệu này. Không sử dụ ng phụ tùng loại cần có chất lỏng làm mát. Sử dụng nước hay các loại chất lỏng làm mát khác có thể dẫn đến việc chết do điện giựt hay bị điện giựt. Lực dội ngược và các cảnh báo liên quan Dội ngược là một phản ứng đột ngột do dĩa đang quay bị kẹp chặt lại hay gặp sự cố bất ngờ. Sự c

bất ngờ hay bị kẹp chặt làm cho phụ tùng đang quay nhanh bị ngừng đột ngột, hậu quả là làm cho dụng cụ điện bị mất điều khiển nên quay ngược lại chiều quay của dĩa ngay thời điểm bị kẹp chặt. Ví dụ, nếu một dĩa hạt mài bị vật gia công kẹp chặt hay gặp sự cố bất ngờ , cạnh của dĩa đang tiến vào điểm bị kẹp có thể bập lên bề mặt của vật liệu làm cho dĩa leo ra hay bật ngược lại. Dĩa có thể nhảy hướng về phía trước hay văng ra khỏi người điều khiển máy, tùy theo hướng chuyển động của dĩa ngay thời điểm bị kẹp. Các dĩa dạng hạt cũng có thể bị vỡ khi gặp phải sự cố này. Sự dội ngược là hậu quả của việc sử dụng dụng cụ điện không đúng chức năng và/hay qui trình thao tác không đúng cách hoặc do điều kiện và có thể tránh được bằng cách tuân theo các cách phòng tránh thích hợp được trình bày dưới đây. Luôn giữ chắc dụng cụ điện và tạo tư thế thân thể và cánh tay cho phép bạn chịu được l

dội ngược. Luôn luôn sử dụng tay nắm phụ, nếu có kèm theo máy, để khống chế tối đa các phản ứng dội ngược hay vặn xoắn trong thời điểm khởi động. Người vận hành máy có thể kiểm soát được các phản ứng vặn xoắn hay lực dội ngược nếu tuân thủ các chỉ dẫn phòng tránh đúng cách. Không bao giờ được để tay của bạn gầ n phụ tùng đang quay. Phụ tùng có thể dộng ngược lên tay của bạn. Không bao giờ được để thân thể của bạn cùng hàng với dĩa đang quay. Sự dội ngược sẽ làm quay dụng cụ điện ngược chiều với chiều chuyển động của dĩa tại thời điểm gặp sự cố bất ngờ. Hãy đặt biệt lưu ý khi gia công các góc c ạnh, cạnh bén v.v. Tránh không để phụ tùng bị nảy lên hay bị chèn chặt. Các góc, cạnh bén hay sự nảy lên có khuynh hướng làm cho phụ tùng đang quay bị trở ngại và làm mất điều khiển hay bị dội ngược. Không lắp lưỡi cưa xích, dao khắc gỗ hay dĩa kim cương hình quạt có khe hở ở rìa ngoại biên lớn hơn 10 mm hay dĩa cưa răng. Những loại lưỡi như vậ y thường xuyên tạo ra sự dội ngược và làm mất điều khiển. Không được “làm kẹt” dĩa hay đặt áp lực lên dĩa quá mức. Không được cố cắt sâu quá mức. Sự đặt áp lực lên dĩa quá mức làm tăng trọng tải và dễ làm dĩa bị xoắn hay kẹt chặt trong mạch cắt và tạo ra khả năng bị dội ngược hay làm vỡ dĩa. Khi dĩa bị kẹp chặt hay khi việc cắt bị gián đoạn do bất cứ nguyên nhân nào, tắt dụng cụ điện và giữ dụng cụ điện nguyên tại vị trí cho đến khi dĩa hoàn toàn dừng quay hẳn. Không bao giờ cố lấy dĩa ra khỏi mạch cắt khi dĩa còn đang chuyển động, nếu không, có thể xảy ra sự dội ngược. Kiểm tra và áp dụng các biện pháp thích hợp để loại bỏ các nguyên nhân gây ra kẹt dĩa. OBJ_BUCH-936-006.book Page 61 Tuesday, September 26, 2017 12:39 PM62 | Tiếng Việt 1 609 92A 41D | (26.9.17) Bosch Power Tools Không được mở máy lại để cắt khi dĩa còn nằm trong vật gia công. Hãy để cho dĩa chạy hết công suất và cẩn thận đưa vào mạch cắt lại. Dĩa có thể bị kẹp, leo lên trên hay giựt ngược nếu dụng cụ điện được khởi động lại khi còn ở trong vật gia công. Kê đỡ các tấm ván hay bất cứ vật gia công quá khổ nào để làm giảm thiểu thấ p nhất nguy cơ làm dĩa bị kẹt hay bị dội ngược. Các vật liệu gia công lớn có khuynh hướng võng xuống do chính trọng lượng của chúng. Các vật kê đỡ phải được đặt dưới vật gia công, gần mạch cắt và gần rìa của vật gia công ở hai bên dĩa. Hãy cẩn trọng hơn khi thực hiện việc “cắt mò” vào các bức tường có sẵn hay các khu vực không nhìn thấy được. Phần nhô ra c ủa dĩa có thể cắt phạm vào ống dẫn khí đốt hay nước, đường điện hay các vật thể khác, sự cố này có thể gây ra sự dội ngược. Các cảnh báo phụ thêm Hãy mang kính bảo hộ. Hãy mang mặt nạ chống bụi. Sử dụng kẹp hay một phương cách thực tế nào khác để tạo sự an toàn, và hỗ trợ vật gia công gắn chắc vào sàn làm việc có tư thế v ững chắc. Dùng tay hay tựa vào thân mình để giữ vật gia công làm cho vật này không ổn định, và có thể dẫn đến sự mất kiểm soát. Mang dụng cụ bảo vệ thính giác, kính bảo hộ, khẩu trang chống bụi và găng tay. Về khẩu trang chống bụi, ít nhất là nên sử dụng khẩu trang lọc được các hạt bụi nhỏ nhất, loại che nửa mặt có bộ lọc cấp FFP 2.

Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngầm trong khu vực làm việc hay liên hệ với Cty công trình Công cộng địa phương để nhờ hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hỏa hoạn và điện giựt. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng đường dẫn nước gây hư hỏng tài sản hay có khả năng gây ra điện giựt. Không được chạm vào lưỡi cắt ngay sau khi xong việc, hãy để cho lưỡi cắt nguội lại trước đã. Lưỡi cắt trở nên rất nóng trong thời gian hoạt động. Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giựt, gây cháy và/hay bị thương tật nghiêm trọng. Dành sử dụng cho Với sự kềm tựa chắc chắn của chân đế khuôn bao cùng với việc sử dụng chắn bảo vệ lưỡi cắt, máy được thiết kế để cắt theo đường ngang hay cắt rãnh các loại vật liệu khoáng chất như là đá hoa cương mà không cần sử dụng nước. Máy không được thiết kế để cắt gỗ, nhựa mủ hay kim loại. Biểu trưng của sản phẩm Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh. 1 Công tắc Tắt/Mở 2 Nút khoá giữ chế độ tự-chạy của công tắc Tắt/Mở 3 Thước đo cỡ sâu cắt 4 Bu-long tai hồng dùng chọn trước chiều sâu cắt 5 Mũi tên chỉ hướng xoay của trục quay 6 Chắn bảo vệ lưỡi cắt 7 Vạch cắt, 0° 8 Vạch cắt, 45° 9 Bu-long tai hồng dùng để chọn trước góc xiên 10 Chân đế khuôn bao 11 Thước đo góc cắt 12 Tay nắm (bề mặt nắm cách điện) 13 Trục dẫn động 14 Bích lắp 15 Dĩa cắt hạt kim cương* 16 Bích kẹp 17 Chìa vặn đầu vòng 18 Bu-long bắt cố định 19 Khóa lục giác 20 Bu-long tai hồng của dưỡng cặ p cạnh* 21 Dưỡng cặp cạnh* *Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi. OBJ_BUCH-936-006.book Page 62 Tuesday, September 26, 2017 12:39 PMTiếng Việt | 63 Bosch Power Tools 1 609 92A 41D | (26.9.17) Thông số kỹ thuật Sự lắp vào Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. Bộ phận hút bụi Mạt bụi từ các vật liệu được sơn phủ ngoài có chứa chì trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khoẻ con người. Đụng chạm hay hít thở các bụi này có thể làm người sử dụng hay đứng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp. Một số mạt bụi cụ thể, ví dụ như bụi g ỗ sồi hay đấu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng. – Tạo không khí thông thoáng nơi làm việc. – Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2. Tuân thủ các qui định của quốc gia bạn liên quan đến loại vậ t liệu gia công. Lắp/Thay Dĩa Cắt Kim Cương (xem hình A) Khi lắp hay thay dĩa cắt kim cương, xin khuyến cáo nên mang găng tay bảo vệ vào. Dĩa cắt kim cương trở nên rất nóng trong thời gian hoạt động; không được chạm vào chúng cho đến khi đã nguội. Luôn luôn sử dụng dĩa cắt kim cương đúng kích cỡ, có lỗ lắp dĩa vừa khớp, và phù hợp với thông tin được được liệt kê trong phần dữ liệu kỹ thuật. Chỉ sử dụng dĩa cắt có đầu cắt kim cương. Dĩa cắt kim cương hình quạt chỉ có thể được có các góc cắt âm và khe nằm giữa các phân đoạn tối đa 10 mm. Lắp Dĩa Cắt Kim Cương Lau sạch dĩa cắt kim cương 15 và tất cả các bộ phận kẹp được ráp vào. Lắp bích lắp 14 lên trên trục dẫn động 13. Đặt dĩa cắt kim cương 15 lên trên bích lắp 14. Chiều mũi tên trên dĩa cắt kim cương 15 và mũi tên chỉ chiều quay trên chắn bảo vệ lưỡi cắt 6 phải cùng chiều. Lắp bích lắp 16 và vặn bu-long cố định 18 vào. Giữ chắc bích kẹp 16 bằng chìa vặn đầu vòng 17 và siết chặt bu-long cố định 18 bằng chìa vặn sáu cạnh

Tháo Dĩa Cắt Kim Cương Giữ chắc bích kẹp 16 bằng chìa vặn đầu vòng 17 và nới lỏng bu-long cố định 18 bằng chìa vặn sáu cạnh

Tháo bích kẹp 16 và dĩa cắt kim cương 15 ra khỏi trục dẫn động 13. Vận Hành Chế Độ Hoạt Động Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. Điều Chỉnh Góc Cắt (xem hình B) Nới lỏngbu-long tai hồng 9. Nghiêng máy qua một bên cho đến khi đặt được góc cắt yêu cầu trên thước đo cỡ sâu cắt 11. Siết chặt bu-long tai hồng 9 lại như cũ. Máy Cắt Gạch Đá GDM 13-34 GDM 13-34 Mã số máy 3 601 36A 2.. 3 601 36A 2B0 Công suất vào danh định W13001300 Tốc độ danh định v/p 12000 12000 Đường kính tối đa cho dĩa cắt kim cương mm 114 114 Chiều rộng dĩa cắt, tối thiểu mm 1,6 1,6 Chiều rộng dĩa cắt, tối đa mm 2,4 2,4 Lổ lắp vào mm 20 15 Cỡ sâu cắt, tối đa – Cho góc xiên 0° – Cho góc xiên 45°

Trọng lượng theo Qui trình EPTA-Procedure 01:2014 (chuẩn EPTA 01:2014) kg 2,8 2,8 Cấp độ bảo vệ /II /II Các giá trị đã cho có hiệu lực cho điện thế danh định [U] 230 V. Đối với điện thế thấp hơn và các loại máy dành riêng cho một số quốc gia, các giá trị này có thể thay đổi. OBJ_BUCH-936-006.book Page 63 Tuesday, September 26, 2017 12:39 PM64 | Tiếng Việt 1 609 92A 41D | (26.9.17) Bosch Power Tools Ghi Chú: Để thực hiện các đường cắt xiên, cỡ sâu cắt nhỏ hơn cỡ đã chỉnh đặt chỉ trên thước đo cỡ sâu

Chọn Trước Cỡ Sâu Cắt (xem hình C) Cỡ sâu cắt chỉ có thể chọn đặt trước khi đã tắt máy. Đáp ứng theo độ dày của vật liệu để điều chỉnh cỡ sâu cắt. Để đạt được hiệu qu ả tốt nhất, dĩa cắt kim cương phải nhô ra ngoài vật liệu khoảng 2 mm. Nới lỏng bu-long tai hồng 4. Đối với cỡ sâu được cắt nhỏ, kéo máy từ chân đế khuôn bao 10; Đối với cỡ sâu được cắt lớn, đẩy máy về hướng chân đế khuôn bao 10. Điều chỉnh cỡ sâu cắt yêu cầu tại thước điều chỉnh cỡ sâu cắt 3 . Siết chặt bu-long tai hồng 4 lại như trước. Các Vạch Cắt Vạch cắt 0° (7) Chỉ vị trí của dĩa cắt kim cương dành cho đường cắt góc vuông góc. Vạch cắt 45° (8) Chỉ vị trí của dĩa cắt kim cương dành cho đường cắt góc 45°. Bắt Đầu Vận Hành Tuân thủ theo đúng điện thế! Điện thế nguồn phải đúng với điện thế đã ghi rõ trên nhãn máy. Bật Mở và Tắt Để khởi động máy, nhấn công tắc Tắt/Mở 1 và nhấn giữ xuống. Để khóa, nhấn công tắc Tắt/Mở 1, nhấn nút khóa tự-chạy 2 vào. Để tắt máy, nhả công tắt Tắ t/Mở 1 ra hay khi công tắc đã được khóa bằng nút khóa tự-chạy 2, nhấn nhanh công tắc Tắt/Mở 1 và rồi nhả ra. Kiểm tra dĩa cắt kim cương trước khi sử dụng. Dĩa cắt kim cương phải được lắp vào đúng cách và có thể quay tự do. Tiến hành cho chạy thử không tải ít nhất là 1 phút. Không được sử dụng dĩa cắt kim cương bị hỏng, chạy m

thăng bằng, hay bị rung lắc. Dĩa cắt kim cương bị hỏng có thể bị vỡ và gây thương tích cho người sử dụng. Hướng Dẫn Sử Dụng Vận dụng sự thận trọng khi cắt rãnh vào các vách tường có cấu trúc phức hợp; xem Phần “Thông Tin Về Cấu Trúc”. Không được bắt máy làm việc quá sức đến mức máy bị liệt. Sau khi để dụng cụ điện hoạt động với cường độ cao, tiếp tục cho máy chạy không tải vài phút để làm nguội dụng cụ cắt/mài xuống. Để cắt độ sâu lớn h ơn 20 mm vào loại vật liệu cứng chắc, ví dụ như bê-tông, ứng dụng nhiều lần cắt để cho mô-tơ không bị quá tải. Kẹp chặt vật gia công nếu vật đó không cố định được do sức nặng của chính nó. Máy chỉ có thể sử dụng để cắt khô. Dĩa cắt kim cương trở nên rất nóng trong thời gian hoạt động; không được chạm vào chúng cho đế n khi đã nguội. Bảo vệ dĩa cắt không bị dập mạnh, va đập hay dính dầu mỡ. Không để cho dĩa cắt phải chịu lực áp lên hông. Không được hãm trớn quay của dĩa cắt kim cương bằng cách tạo lực áp ngang hông dĩa. Để cắt loại vật liệu đặt biệt rắn, vd., bê-tông có mật độ sỏi cao, dĩa cắt hạt kim cương có thể bị quá nóng và hậu quả là b ị hư hỏng. Sự cố này được biểu hiện rõ bằng tia lửa bắn ra vồng tròn, quay cùng với dĩa cắt. Trong trường hợp này, ngừng ngay công việc cắt và làm cho dĩa cắt nguội xuống bằng cách cho máy chạy với tốc độ tối đa không tải một thời gian ngắn. Tiến độ gia công bị giảm thấy rõ và tia lửa bắn ra vồng tròn là biểu hiện của dĩa c ắt đã bắt đầu cùn. Cắt lụi nhanh gọn vào vật liệu có chất mài mòn (vd., gạch vôi pha cát) có thể mài cho dĩa bén lại. Chiều Cắt (xem hình D) Máy luôn luôn phải được vận hành theo chuyển động mài ở tư thế thẳng đứng. Nếu không như vậy, có sẵn nguy cơ bị đẩy mà không điều khiển được máy ra khỏi mạch cắt. Dưỡng Cặp Cạnh (xem hình E) Dưỡng cặp cạ nh 21 cho phép thực hiện các đường cắt chính xác dọc theo cạnh vật gia công và xẻ thanh có cùng đều kích cỡ. Nới lỏng bu-long tai hồng 20 và luồn thước đo cỡ của dưỡng cặp cạnh 21 xuyên qua dưỡng nằm trong chân đế 10. Chỉnh đặt bề rộng cắt theo yêu cầu như độ chia trên thước, tương ứng với vạch cắt 7 hay 8: xem Phần “Các Vạch Cắt”. Si ết chặt bu-long tai hồng 20 lại như cũ. Thông Tin Về Cấu Trúc Cắt rãnh trên các vách tường có kết cấu phức hợp phải tuân theo Tiêu chuẩn DIN 1053 Phần 1, hay theo qui định của nước sở tại. Những qui định này phải được tuân thủ trong mọi tình huống. Trước khi tiến hành công việc, hãy tham khảo ý kiến của kỹ sư thiết kế, kiến trúc sư hay người giám sát công trình có trách nhiệm. OBJ_BUCH-936-006.book Page 64 Tuesday, September 26, 2017 12:39 PMTiếng Việt | 65 Bosch Power Tools 1 609 92A 41D | (26.9.17) Bảo Dưỡng và Bảo Quản Bảo Dưỡng Và Làm Sạch Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. Để được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch. Nếu như cần phải thay dây dẫn điện thì công việc này phải do hãng Bosch, hay một đại lý được Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn. Dịch Vụ Sau Khi Bán và Dịch Vụ Ứng Dụng Bộ phận phục vụ hàng sau khi bán của chúng tôi sẽ trả lời các câu hỏi liên quan đến việc bảo trì và sửa chữa các sản phẩm cũng như các phụ tùng thay thế của bạn. Hình ảnh chi tiết và thông tin phụ tùng thay thế có thể tìm hiểu theo địa chỉ dưới đây: www.bosch-pt.com Bộ phận dịch vụ ứng dụng Bosch sẽ hân hạnh trả lời các câu hỏi liên quan đến các sản phẩm củ a chúng tôi và linh kiện của chúng. Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa. Việt Nam CN Cty TNHH Bosch Vietnam tại TP. Ho Chi Minh Tầng 10, Tòa nhà 194 Golden 473 Điện Biên Phủ Phường 25, Quận Bình Thạnh Tp. Hồ Chí Minh Tel.: (08) 6258 3690 Fax: (08) 6258 3692 Hotline: (08) 6250 8555 www.bosch-pt.com.vn Campuchia Công ty TNHH Robert Bosch (Campuchia) Đơn nguyên 8BC, GT Tower, Tầng 08, Đường 169, TiệpKhắc Blvd, Sangkat Veal Vong, Khan 7 Makara, Phnom Penh VAT TIN : 100 169 511 Tel.: +855 23 900 685 Tel.: +855 23 900 660 www.bosch.com.kh Thải bỏ Máy, linh kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường. Không được thải bỏ dụng cụ điện vào chung với rác sinh hoạt! Được quyền thay đổi nội dung mà không phải thông báo trước. OBJ_BUCH-936-006.book Page 65 Tuesday, September 26, 2017 12:39 PM66 | ﻲﺑﺮﻋ 1 609 92A 41D | (26.9.17) Bosch Power Tools
