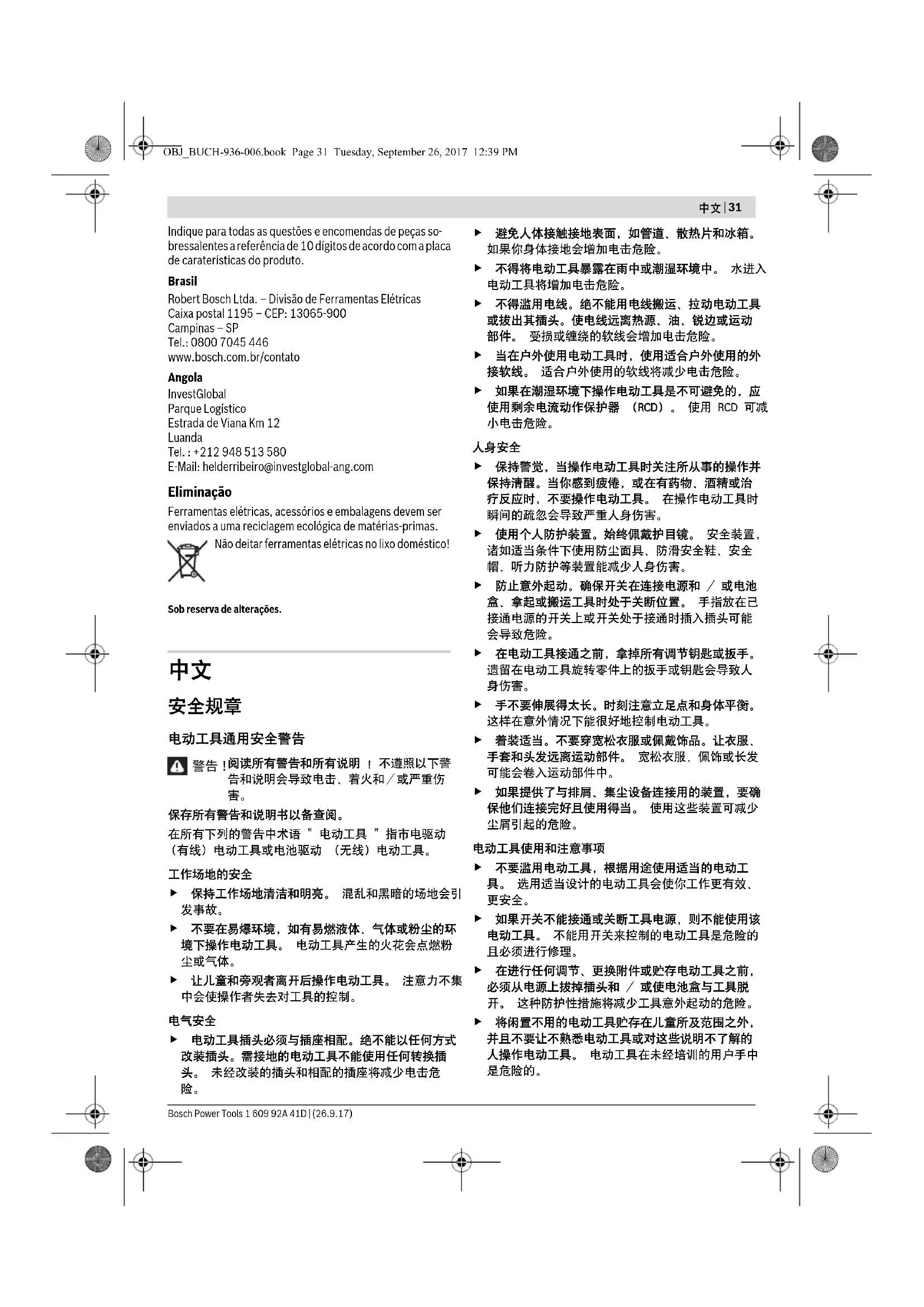

阅读所有警告和所有说明 ! 不遵照以下警告和说明会导致电击、着火和／或严重伤 保存所有警告和说明书以备查阅。在所有下列的警告中术语 " 电动工具 " 指市电驱动（有线）电动工具或电池驱动 （无线）电动工具。工作场地的安全 保持工作场地清洁和明亮。 混乱和黑暗的场地会引 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 让儿童和旁观者离开后操作电动工具。 注意力不集中会使操作者失去对工具的控制。 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。 未经改装的插头和相配的插座将减少电击危 避免人体接触接地表面，如管道、散热片和冰箱。 如果你身体接地会增加电击危险。 不得将电动工具暴露在雨中或潮湿环境中。 水进入电动工具将增加电击危险。 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器 （RCD）。 使用 RCD 可减小电击危险。 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。 防止意外起动。确保开关在连接电源和 / 或电池盒、拿起或搬运工具时处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好且使用得当。 使用这些装置可减少尘屑引起的危险。电动工具使用和注意事项 不要滥用电动工具，根据用途使用适当的电动工具。 选用适当设计的电动工具会使你工作更有效、 如果开关不能接通或关断工具电源，则不能使用该电动工具。 不能用开关来控制的电动工具是危险的且必须进行修理。 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和 / 或使电池盒与工具脱开。 这种防护性措施将减少工具意外起动的危险。 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。 电动工具在未经培训的用户手中是危险的。

OBJ_BUCH-936-006.book Page 31 Tuesday, September 26, 2017 12:39 PM32 | 中文 1 609 92A 41D | (26.9.17) Bosch Power Tools 保养电动工具。检查运动件是否调整到位或卡住， 检查零件破损情况和影响电动工具运行的其他状 况。如有损坏，电动工具应在使用前修理好。 许多 事故由维护不良的电动工具引发。 保持切削刀具锋利和清洁。 保养良好的有锋利切削 刃的刀具不易卡住而且容易控制。 按照使用说明书，考虑作业条件和进行的作业来使 用电动工具、附件和工具的刀头等。 将电动工具用 于那些与其用途不符的操作可能会导致危险。

将你的电动工具送交专业维修人员，使用同样的备 件进行修理。 这样将确保所维修的电动工具的安全

不得使用不符合制造商规定的金刚石锯片。 就算能 将附件固定在电动工具上，也未必能确保它的使用

不得使用破损，变形或有裂痕的切割片。在每次使 用前要检查砂轮是否产生剥落和存在裂缝。如果电 动工具或砂轮跌落了，要检查上述机件是否有损坏 或安装没有损坏的砂轮。检查和安装好砂轮后，您 自己和附近的人都要远离旋转中的砂轮。并让电动 工具以最大空载速度运行 1 分钟。 损坏的砂轮通 常会在这段试验时间内碎裂。 不得在拆除固定护罩的状态下运行。必须固定好电 动工具专属的防护罩，并且把它调整在最具安全性 的位置，只能有最小部分的砂轮暴露在操作者前 面。您自己和附近的人都要远离旋转中的砂轮。 防 护罩必须能够保护操作者免受到爆裂砂轮碎片割 伤，避免操作者偶然触及砂轮。 不得在切割片与工件接触的情况下启动切割机。不 能在工件上重新起动切割操作。让砂轮达到全速后 再小心地重新进入切割。 如果电动工具在工件上重 新起动，砂轮可能会卡住、爬出或反弹。 切割机断电后，在切割片完全停转之前，不要放下 切割机，并且不得使用任何外力迫使金刚石切割片 停转。 仍然旋转的安装件可能会割损放置处的表面 并拉动电动工具而让你失去对工具的控制。 更换切割片，调节切割深度或水管，或维修切割机 前，应将插头从电源上拔脱，金刚石锯片处于静止

对带剩余电流动作保护器的切割机，操作前应检查 剩余电流动作保护器的动作可靠性。 当在切割附件有可能切割到暗线或自身电线的场所 进行操作时，只能通过绝缘握持面来握住电动工 具。 切割附件碰到一根带电导线可能会使电动工具 外露的金属零件带电并使操作者发生电击危险。 当进行 " 盲切割 " 进入墙体或其他盲区时要格外小 心。 伸出的砂轮可能会割到煤气管或水管，电线或

附件的额定速度必须至少等于电动工具上标出的最 大速度。 附件以比其额定速度大的速度运转会发生

只能根据我们的推荐用途使用砂轮。例如：千万不 可以使用分割片的侧面研磨。 分割片是利用它的边 缘来割除物料。从侧面对研磨体施压会造成研磨体

要使用无损的固定法兰，根据您所使用的砂轮选择 尺寸正确的法兰。 合适的法兰可以支撑砂轮并降低

附件的外径和厚度必须在电动工具额定能力范围之 内。 不正确的附件尺寸不能得到充分防护或控制。 砂轮和法兰的轴孔必须与电动工具的主轴完全吻 合。 带轴孔的，与电 动工具安装件不配的附件将 会失稳，过度振动并会引起失控。 戴上防护用品。根据适用情况，使用面罩，安全护 目镜或安全眼镜。适用时，戴上防尘面具，听力保 护器，手套和能挡小磨料或工件碎片的工作围裙。 眼防护罩必须挡住各种操作产生的飞屑。防尘面具 或口罩必须能够过滤操作产生的颗粒。长期暴露在 高强度噪音中会引起失聪。 让旁观者与工作区域保持一安全距离。任何进入工 作区域的人必须戴上防护用品。 工件或破损附件的 碎片可能会飞出并引起紧靠着操作区域的旁观者的 伤害。切割附件触及带电导线会使电动工具外露的 金属零件带电，并使操作者触电。 电线要远离旋转中的安装件。 如果控制不当，电线 可能被切断或缠绕住，您的手或手臂可能被卷入旋

当携带电动工具时不要开动它。 意外地触及旋转附 件可能会缠绕你的衣服而使附件伤害身体。 经常清理电动工具的通风口。 电动机风扇会将灰尘 吸进机壳，过多的金属粉末沉积会导致电气危险。 不要在易燃材料附近操作电动工具。 火星可能会点

不要使用需用冷却液的附件。 用水或其他冷却液可

反弹是因卡住或缠绕住的砂轮而产生的突然反作用 力。卡住或缠绕会引起旋转中的安装件迅速堵转， 随之使失控的电动工具在卡住点产生与安装件旋转

OBJ_BUCH-936-006.book Page 32 Tuesday, September 26, 2017 12:39 PM中文 | 33 Bosch Power Tools 1 609 92A 41D | (26.9.17) 例如，如果砂轮被工件缠绕或卡住了，陷入卡住点 的砂轮边缘可能会被材料表面绊住而造成砂轮破裂 或产生反弹。砂轮可能飞向或飞离操作者，这取决 于砂轮在卡住点的运动方向。在此状况下砂轮也可

反弹是因为误用电动工具和 / 或不正确的操作工序 或条件而造成。透过执行以下的预防措施可以避免

保持紧握电动工具，使你的身体和手臂处于正确状 态以抵抗反弹力。如有辅助手柄，则要一直使用， 以便最大限度控制住起动时的反弹力或反力矩。 如 采取合适的预防措施，操作者就可以控制反力矩或

绝不能将手靠近旋转附件。 附件可能会反弹碰到

身体不要对着旋转砂轮，也不要站在其后。 反弹 时，电动工具将由缠绕点朝着砂轮运动方向的逆向

当在尖角、锐边等处作业时要特别小心。避免附件 的弹跳和缠绕。 尖角，锐边和弹跳具有缠绕旋转附 件的趋势并引起反弹的失控。 不要附装上锯链、木雕刀片、镶金刚石且边隙大过 10 毫米的锯片或带齿锯片。 这些安装件容易产生 反弹并且造成电动工具失控。 不要 " 夹 " 住切割砂轮或对砂轮施加过大的压力。 不要试图做过深的切割。 给砂轮施加过度的应力会 增加砂轮在切割时的负载，砂轮容易缠绕或卡住， 而且也增加了反弹或砂轮爆裂的可能性。 当砂轮被卡住或因为其他任何原因而中断切割时， 要先关掉电动工具并握住工具不要动，直到砂轮完 全停止转动。决不要试图当砂轮仍然运转时从切割 线中拉出砂轮，否则会发生反弹。 调查并采取校正 措施以消除砂轮卡住的原因。 支撑住板材或超大工件可使得砂轮卡住和反弹的危 险降到最低限度。 大工件凭借自重而下垂。必须在 工件靠近切割线处和砂轮两侧近工件边缘处放置支

让手始终远离锯割区域和金刚石锯片。你的另一只 手始终握住辅助手柄。 如果双手都握住切割机，就

不得接触工件的下面。 护罩无法防护下方的锯片。 始终使用尺寸和轴心形状 （菱形或圆形）配合得当 的金刚石锯片。 如果金刚石锯片与切割机夹装部件 不符将引起偏心运转而导致失控。 不得使用损坏的和尺寸不符的垫圈和螺栓。 使用损 坏的或尺寸不符的垫圈和螺栓会导致操作失控。 使用老虎钳或其他的固定装置把工件 固定在稳定 的底垫上。 如果只是用手握住工件，或以 身体顶 住工件，工件仍然会摇晃，可能会造成操作失控。 佩带护耳罩、护目镜、防尘面罩和手套。至少要以 FFP 2 等级的微粒过滤口罩充当防尘面罩。 使用合适的侦测装置侦察隐藏的电线，或者向当地 的相关单位寻求支援。 接触电线可能引起火灾並让 操作者触电。损坏了瓦斯管会引起爆炸。凿穿水管 不仅会造成严重的财物损失，也可能导致触电。 工作结束后，如果切割片尚未冷却，不可以触摸切 割片。 工作时切割片会变得非常灼热。

阅读所有的警告提示和指示。 如未确实 遵循警告提示和指示，可能导致电击， 火灾并且 / 或其他的严重伤害。

本电动工具适合在高矿物材料 （例如大理石）上开槽 缝或切割，切割时不须用水。 务必在稳固的底垫上操 作机器，並且要使用防护罩。不可以使用本机器切割

机件的编号和电动工具详解图上的编号一致。 1 起停开关 2 起停开关的锁紧键 3 锯深刻度 4 设定锯深的蝶翼螺丝 5 磨削主轴的旋转方向箭头 6 防护罩 7 0 度角的切割记号 8 45 度角的切割记号 9 设定斜切角的蝶翼螺丝 10 底座 11 锯割角度尺 12 手柄 （绝缘握柄） 13 传动轴 14 接头法兰 15 金刚石切割片* 16 固定法兰 17 环形扳手 OBJ_BUCH-936-006.book Page 33 Tuesday, September 26, 2017 12:39 PM34 | 中文 1 609 92A 41D | (26.9.17) Bosch Power Tools 18 固定螺丝 19 内六角扳手 20 平行挡块的蝶翼螺丝* 21 平行挡块* *图表或说明上提到的附件，并不包含在基本的供货范围中。 本公司的附件清单中有完整的附件供应项目。

维修电动工具或换装零、配件之前，务必从插座上 拔出插头并使金刚石锯片处于静止状态。

含铅的颜料以及某些木材、矿物和金属的加工废尘 有害健康。机器操作者或者工地附近的人如果接 触、吸入这些废尘，可能会有过敏反应或者感染呼

某些尘埃 （例如加工橡木或山毛榉的废尘）可能致 癌，特别是和处理木材的添加剂 （例如木材的防腐 剂等）结合之后。只有经过专业训练的人才能够加

– 工作场所要保持空气流通。 – 最好佩戴 P2 滤网等级的口罩。 请留心并遵守贵国和加工物料有关的法规。 安装 / 更换金刚石切割刀 （参考插图 A） 安装和更换金刚石切割片时必须佩戴防护手套。 工作时金刚石切割片会变得非常炙热，在切割片未

只能使用大小正确的金刚石切割片。切割片的接头 孔尺寸必须和技术数据上提供的尺寸相符。 只能使用镶了金刚石的切割片。分段的金刚石切割 片只能呈现负锯角而且最大的边隙为 10 毫米。

清洁金刚石切割片 15 和所有即将安装的固定零件。 把接头法兰 14 安装在传动轴 13 上。 将金刚石切割片 15 安装在接头法兰 14 上。 金刚石 切割片 15 上的箭头方向， 必须和防护罩 6 上的箭头

套上固定法兰 16 并拧入固定螺丝 18。 使用环形扳手 17 固定住固定法兰 16 接着以内六角 扳手 19 拧紧固定螺丝 18。

使用环形扳手 17 固定住固定法兰 16 接着以内六角 扳手 19 拧松固定螺丝 18。 从传动轴 13 上拿下固定法兰 16 和其切割片 15。

维修电动工具或换装零、配件之前，务必从插座上 拔出插头并使金刚石锯片处于静止状态。 调整斜角角度 （参考插图 B） 拧松蝶翼螺丝 9。 向侧面摆动电动工具 以便在刻度尺 11 上调整需要的锯割角度。 再度拧紧蝶翼螺丝 9。 指示： 斜锯时的实际锯深，会小於锯深刻度尺 3 上的

设定铣割深度 （参考插图 C） 必须先关闭电动工具，之后才能够设定铣割深度。 根据工件的厚度调整好锯深。金刚石切割片必须突出 于工件约 2 毫米，才能够确保最佳的锯割效果。

次 / 分 12000 12000 金刚石切割片的最大直径 毫米 114 114

– 在 0 度斜角 – 在 45 度斜角

重量符合 EPTA-Procedure 01:2014 公斤 2.8 2.8

/II /II 本说明书提供的参数是以 230 V 为依据，于低电压地区，此数据有可能不同。OBJ_BUCH-936-006.book Page 34 Tuesday, September 26, 2017 12:39 PM中文 | 35 Bosch Power Tools 1 609 92A 41D | (26.9.17) 拧松蝶翼螺丝 4。缩小锯深时要将电动工具拉离底座 10。加大锯深时要将电动工具推向底座 10。在锯深 刻度 3 上调整好需要的深度。 再度拧紧蝶翼螺丝 4。

0° 度切割记号 (7) 为切割片进行直角切割时的位 置。 45° 度切割记号 (8) 为切割片进行 45° 角切割

注意电源的电压！电源的电压必须和电动工具铭牌

操作电动工具时先按下电动工具的起停开关 1，并持

按下锁紧键 2 即可锁定被按住的起停开关 1。 放开起停开关 1 即可关闭电动工具。如果起停开关被 锁紧键 2 固定了，先按下起停开关 1 並随即将其放

使用前，先检查是否已经正确地安装好金刚石切割 片，观察金刚石切割片转动时会不会产生磨擦，并 且要进行至少 1 分钟的无负载试机。切勿使用损 坏、变形或转动时会震动的金刚石切割片。 损坏的 金刚石切割片可能断裂并造成伤害。

在支撑墙上开缝时必须特别小心，参考 " 有关静力

勿让电动工具因为过载而停止转动。 强烈过载之后必须让电动工具在无载的状况下运转 数分钟， 这样能够帮助电动工具冷却。 当您在硬的矿物材料，例如大理石，上锯割超过 20 毫米的槽缝时， 最好多进行几次锯割的工作，

固定好站立不稳的工件。 本电动工具只能够进行乾式切割。 工作时金刚石切割片会变得非常炙热，在切割片未

保护切割片免受冲、撞，切割片要远离油渍。不可以 使用侧压的方式，制止切割片继续转动。 不可以使用侧压的方式来制止仍然继续转动的切割

切割高硬度的工件时，例如碎石含量很高的水泥，可 能因为金刚石切割片过热而导致切割片损坏。如果切 割工件过硬，操作机器时金刚石切割片的周围会出现

此时必须停下工作，让切割片在空载的状况下以最高 转速运作片刻，如此可以帮助降低切割片的温度。 如果切割片的切割效率明显降低，而且进行切割时会 出现火花环，则表示金刚石切割片已经变钝。如果发 生上述状况，可以把切割片在研磨材料上 （例如石灰 砂石）来回刷磨数次，这样切割片又会锋利如初。 锯割方向 （参考插图 D） 必须逆著机器的转向推动电动工具，否则容易 失控， 并导致电动工具从切线中滑出。 平行挡块 （参考插图 E） 使用平行挡块 21 便能够沿著工件边缘进行精确的锯 割， 或者锯割尺寸相同的木条。 放松蝶翼螺丝 20。把平行挡块 21 的刻度尺推入底座 10 中。参考刻度尺设定好锯宽，并把锯角调整在记 号 7 或记号 8 上（参考锯割 " 锯割记号 "）。再度拧 紧蝶翼螺丝 20。

关於在支撑墙上开缝时应该注意的事项，请参考 DIN 1053 第一部上的规定，或各国有关的法规。 务必确实遵循相关的法令规定。正式动工以前，先向 负责的静力学者，工程师或工程负责人请教有关细

维修电动工具或换装零、配件之前，务必从插座上 拔出插头并使金刚石锯片处于静止状态。 电动工具和通风间隙都必须保持清洁，这样才能够 提高工作品质和安全性。 如果必须更换连接线，务必把这项工作交给博世或者 经授权的博世电动工具顾客服务执行，以避免危害机

顾客服务处和顾客咨询中心 本公司顾客服务处负责回答有关本公司产品的修理， 维护和备件的问题。以下的网页中有爆炸图和备件的

www.bosch-pt.com 博世顾客咨询团队非常乐意为您解答有关本公司产品

如需查询和订购备件，请务必提供产品型号铭牌上的 10 位数货号。 有关保证，维修或更换零件事宜，请向合格的经销商

OBJ_BUCH-936-006.book Page 35 Tuesday, September 26, 2017 12:39 PM36 | 中文 1 609 92A 41D | (26.9.17) Bosch Power Tools 博世电动工具 （中国）有限公司中国 浙江省 杭州市滨江区滨康路 567 号邮政编码：310052免费服务热线： 4008268484传真：(0571) 87774502电邮：contact.ptcn@cn.bosch.comwww.bosch-pt.com.cn羅伯特 · 博世有限公司香港北角英皇道 625 號 21 樓客戶服務熱線：+852 2101 0235傳真：+852 2590 9762電郵：info@hk.bosch.com網站：www.bosch-pt.com.hk制造商地址：Robert Bosch Power Tools GmbH罗伯特 · 博世电动工具有限公司70538 Stuttgart / GERMANY70538 斯图加特 / 德国 必须以符合环保的方式，回收再利用损坏的机器、附件和废弃的包装材料。不可以把电动工具丢入家庭垃圾中 !保留修改权。

閱讀所有警告和所有說明。 不遵照以下警告和說明會導致電擊、著火和／或嚴重傷 保存所有警告和說明書以備查閱。在所有下列的警告中術語 " 電動工具 " 指市電驅動（有線）電動工具或電池驅動 （無線）電動工具。工作場地的安全 保持工作場地清潔和明亮。 混亂和黑暗的場地會引 不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。 電動工具產生的火花會點燃粉塵或氣體。 讓兒童和旁觀者離開後操作電動工具。 注意力不集中會使你失去對工具的控制。 電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。 需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危 避免人體接觸接地表面，如管道、散熱片和冰箱。 如果你身體接地會增加電擊危險。 不得將電動工具暴露在雨中或潮濕環境中。 水進入電動工具將增加電擊危險。 不得濫用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遠離熱源、油、銳邊或運動部件。 受損或纏繞的軟線會增加電擊危險。 當在戶外使用電動工具時 , 使用適合戶外使用的外接軟線。 適合戶外使用的軟線，將減少電擊危險。 如果在潮濕環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器 （RCD）。 使用 RCD 可減小電擊危險。 保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當你感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。 在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。 使用個人防護裝置。始終佩戴護目鏡。 安全裝置，諸如適當條件下使用防塵面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。 防止意外起動。確保開關在連接電源和 / 或電池盒、拿起或搬運工具時處於關斷位置。 手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。 在電動工具接通之前，拿掉所有調節鑰匙或扳手。 遺留在電動工具旋轉零件上的扳手或鑰匙會導致人 手不要伸展得太長。時刻注意立足點和身體平衡。 這樣在意外情況下能很好地控制電動工具。 著裝適當。不要穿寬鬆衣服或佩戴飾品。讓你的衣服、手套和頭髮遠離運動部件。 寬鬆衣服、佩飾或長髮可能會捲入運動部件中。 如果提供了與排屑、集塵設備連接用的裝置，要確保他們連接完好且使用得當。 使用這些裝置可減少塵屑引起的危險。電動工具使用和注意事項 不要濫用電動工具，根據用途使用適當的電動工具。 選用適當設計的電動工具會使你工作更有效、 如果開關不能接通或關斷工具電源，則不能使用該電動工具。 不能用開關來控制的電動工具是危險的且必須進行修理。

OBJ_BUCH-936-006.book Page 36 Tuesday, September 26, 2017 12:39 PM中文 | 37 Bosch Power Tools 1 609 92A 41D | (26.9.17) 在進行任何調節、更換附件或貯存電動工具之前， 必須從電源上拔掉插頭和／或使電池盒與工具脫 開。 這種防護性措施將減少工具意外起動的危險。 將閒置不用的電動工具貯存在兒童所及範圍之外， 並且不要讓不熟悉電動工具或對這些說明不瞭解的 人操作電動工具。 電動工具在未經培訓的用戶手中

保養電動工具。檢查運動件是否調整到位或卡住， 檢查零件破損情況和影響電動工具運行的其他狀 況。如有損壞，電動工具應在使用前修理好。 許多 事故由維護不良的電動工具引發。 保持切削刀具鋒利和清潔。 保養良好的有鋒利切削 刃的刀具不易卡住而且容易控制。 按照使用說明書，考慮作業條件和進行的作業來使 用電動工具、附件和工具的刀頭等。 將電動工具用 於那些與其用途不符的操作可能會導致危險。

將你的電動工具送交專業維修人員，必須使用同樣 的備件進行更換。 這樣將確保所維修的電動工具的

針對分割研磨機的安全規章 必須固定好電動工具專屬的防護罩，並且把它調整 在最具安全性的位置，只能有最小部分的砂輪暴露 在操作者前面。您自己和附近的人都要遠離旋轉中 的砂輪。 防護罩必須能夠保護操作者免受到爆裂砂 輪碎片割傷，避免操作者偶然觸及砂輪。 只能使用您的電動工具專用的金剛石分割片。 就算 能將附件固定在電動工具上，也未必能確保它的使

附件的額定速度必須至少等于電動工具上標出的最 大速度。 附件以比其額定速度大的速度運轉會發生

只能根據我們的推薦用途使用砂輪。例如：千萬不 可以使用分割片的側面研磨。 分割片是利用它的邊 緣來割除物料。從側面對研磨體施壓會造成研磨體

要使用無損的固定法蘭，根據您所使用的砂輪選擇 尺寸正確的法蘭。 合適的法蘭可以支撐砂輪並降低

附件的外徑和厚度必須在電動工具額定能力範圍之 內。 不正確的附件尺寸不能得到充分防護或控制。 砂輪和法蘭的軸孔必須與電動工具的主軸完全吻 合。 帶軸孔的，與電動工具安裝件不配的附件將會 失穩，過度振動並會引起失控。 不要使用損壞的砂輪。在每次使用前要檢查砂輪是 否產生剝落和存在裂縫。如果電動工具或砂輪跌落 了，要檢查上述機件是否有損壞或安裝沒有損壞的 砂輪。檢查和安裝好砂輪後，您自己和附近的人都 要遠離旋轉中的砂輪。並讓電動工具以最大空載速 度運行 1 分鐘。 損壞的砂輪通常會在這段試驗時

戴上防護用品。根據適用情況，使用面罩，安全護 目鏡或安全眼鏡。適用時，戴上防塵面具，聽力保 護器，手套和能擋小磨料或工件碎片的工作圍裙。 眼防護罩必須擋住各種操作產生的飛屑。防塵面具 或口罩必須能夠過濾操作產生的顆粒。長期暴露在 高強度噪音中會引起失聰。 讓旁觀者與工作區域保持一安全距離。任何進入工 作區域的人必須戴上防護用品。 工件或破損附件的 碎片可能會飛出並引起緊靠著操作區域的旁觀者的 傷害。切割附件觸及帶電導線會使電動工具外露的 金屬零件帶電，並使操作者觸電。 當在切割附件有可能切割到暗線或自身電線的場所 進行操作時，只能通過絕緣握持面來握住電動工 具。 切割附件踫到一根帶電導線會使電動工具外露 的金屬零件帶電並使操作者發生電擊危險。 電線要遠離旋轉中的安裝件。 如果控制不當，電線 可能被切斷或纏繞住，您的手或手臂可能被卷入旋

直到安裝件完全停止運動才放下電動工具。並且不 得使用任何外力迫使金剛石切割片停轉。 仍然旋轉 的安裝件可能會割損放置處的表面並拉動電動工具 而讓你失去對工具的控制。 當攜帶電動工具時不要開動它。 意外地觸及旋轉附 件可能會纏繞你的衣服而使附件傷害身體。 經常清理電動工具的通風口。 電動機風扇會將灰塵 吸進機殼，過多的金屬粉末沉積會導致電氣危險。 不要在易燃材料附近操作電動工具。 火星可能會點

不要使用需用冷卻液的附件。 用水或其他冷卻液可

反彈是因卡住或纏繞住的砂輪而產生的突然反作用 力。卡住或纏繞會引起旋轉中的安裝件迅速堵轉， 隨之使失控的電動工具在卡住點產生與安裝件旋轉

例如，如果砂輪被工件纏繞或卡住了，陷入卡住點 的砂輪邊緣可能會被材料表面絆住而造成砂輪破裂 或產生反彈。砂輪可能飛向或飛離操作者，這取決 於砂輪在卡住點的運動方向。在此狀況下砂輪也可

反彈是因為誤用電動工具和 / 或不正確的操作工序 或條件而造成。透過執行以下的預防措施可以避免

OBJ_BUCH-936-006.book Page 37 Tuesday, September 26, 2017 12:39 PM38 | 中文 1 609 92A 41D | (26.9.17) Bosch Power Tools 保持緊握電動工具，使你的身體和手臂處于正確狀 態以抵抗反彈力。如有輔助手柄，則要一直使用， 以便最大限度控制住起動時的反彈力或反力矩。 如 采取合適的預防措施，操作者就可以控制反力矩或

絕不能將手靠近旋轉附件。 附件可能會反彈踫到

身體不要對著旋轉砂輪，也不要站在其後。 反彈 時，電動工具將由纏繞點朝著砂輪運動方向的逆向

當在尖角，銳邊等處作業時要特別小心。避免附件 的彈跳和纏繞。 尖角，銳邊和彈跳具有纏繞旋轉附 件的趨勢並引起反彈的失控。 不要附裝上鋸鏈、木雕刀片、鑲金剛石且邊隙大過 10 毫米的鋸片或帶齒鋸片。 這些安裝件容易產生 反彈並且造成電動工具失控。 不要 " 夾 " 住切割砂輪或對砂輪施加過大的壓力。 不要試圖做過深的切割。 給砂輪施加過度的應力會 增加砂輪在切割時的負載，砂輪容易纏繞或卡住， 而且也增加了反彈或砂輪爆裂的可能性。 當砂輪被卡住或因為其他任何原因而中斷切割時， 要先關掉電動工具並握住工具不要動，直到砂輪完 全停止轉動。決不要試圖當砂輪仍然運轉時從切割 線中拉出砂輪，否則會發生反彈。 調查並采取校正 措施以消除砂輪卡住的原因。 不得在切割片與工件接觸的情況下啟動切割機，不 能在工件上重新起動切割操作。讓砂輪達到全速後 再小心地重新進入切割。 如果電動工具在工件上重 新起動，砂輪可能會卡住，爬出或反彈。 支撐住板材或超大工件可使得砂輪卡住和反彈的危 險降到最低限度。 大工件憑借自重而下垂。必須在 工件靠近切割線處和砂輪兩側近工件邊緣處放置支

當進行 " 盲切割 " 進入牆體或其他盲區時要格外小 心。 伸出的砂輪可能會割到煤氣管或水管，電線或

使用老虎鉗或其他的固定裝置把工件 固定在穩定 的底墊上。 如果只是用手握住工件，或以 身體頂 住工件，工件仍然會搖晃，可能會造成操作失控。 佩帶護耳罩、護目鏡、防塵面罩和手套。至少要以 FFP 2 等級的微粒過濾口罩充當防塵面罩。 使用合適的偵測裝置偵察隱藏的電線，或者向當地 的相關單位尋求支援。 接觸電線可能引起火災並讓 操作者觸電。損壞了瓦斯管會引起爆炸。鑿穿水管 不僅會造成嚴重的財物損失，也可能導致觸電。 工作結束後，如果切割片尚未冷卻，不可以觸摸切 割片。 工作時切割片會變得非常灼熱。

閱讀所有的警告提示和指示。 如未確實 遵循警告提示和指示，可能導致電擊、 火災並且 / 或其他的嚴重傷害。

本電動工具適合在高礦物材料 （例如大理石）上開槽 縫或切割，切割時不須用水。 務必在穩固的底墊上操 作機器，並且要使用防護罩。不可以使用本機器切割

機件的編號和電動工具詳解圖上的編號一致。 1 起停開關 2 起停開關的鎖緊鍵 3 鋸深刻度 4 設定鋸深的蝶翼螺絲 5 磨削主軸的旋轉方向指示箭頭 6 防護罩 7 0 度角的切割記號 8 45 度角的切割記號 9 設定斜切角的蝶翼螺絲 10 底座 11 鋸割角度尺 12 手柄 （絕緣握柄） 13 傳動軸 14 接頭法蘭 15 金剛石切割片* 16 固定法蘭 17 環形扳手 18 固定螺絲 19 內六角扳手 20 平行擋塊的蝶翼螺絲* 21 平行擋塊* *圖表或說明上提到的附件，並不包含在基本的供貨範圍中。 本公司的附件清單中有完整的附件供應項目。OBJ_BUCH-936-006.book Page 38 Tuesday, September 26, 2017 12:39 PM中文 | 39 Bosch Power Tools 1 609 92A 41D | (26.9.17)

維修電動工具或換裝零、配件之前，務必從插座上

含鉛的顏料以及某些木材、礦物和金屬的加工廢塵 有害健康。 機器操作者或者工地附近的人如果接 觸、吸入這些廢塵，可能會有 過敏反應或者感染

某些塵埃 （例如加工橡木或山毛櫸的廢塵）可能致 癌，特別是和處理 木材的添加劑 （例如木材的防 腐劑等）結合之後。 只有經過專業訓練的人才能夠

– 工作場所要保持空氣流通。 – 最好佩戴 P2 濾網等級的口罩。 請留心並遵守貴國和加工物料有關的法規。 安裝 / 更換金剛石切割刀 （參考插圖 A） 安裝和更換金剛石切割片時必須佩戴防護手套。 工作時金剛石切割片會變得非常炙熱，在切割片未

只能使用大小正確的金剛石切割片。 切割片的接頭 孔尺寸必須和技術數據上提供的尺寸相符。 只能使用鑲了金剛石的切割片。分段的金剛石切割 片只能呈現負鋸角而且最大的邊隙為 10 毫米。

清潔金剛石切割片 15 和所有即將安裝的固定零件。 把接頭法蘭 14 安裝在傳動軸 13 上。 將金剛石切割片 15 安裝在接頭法蘭 14 上。 金剛石 切割片 15 上的箭頭方向， 必須和防護罩 6 上的箭頭

套上固定法蘭 16 並擰入固定螺絲 18。 使用環形扳手 17 固定住固定法蘭 16 接著以內六角 扳手 19 擰緊固定螺絲 18。

使用環形扳手 17 固定住固定法蘭 16 接著以內六角 扳手 19 擰松固定螺絲 18。 從傳動軸 13 上拿下固定法蘭 16 和其切割片 15。

維修電動工具或換裝零、配件之前，務必從插座上

調整斜角角度 （參考插圖 B） 擰松蝶翼螺絲 9。 向側面擺動電動工具以便在刻度尺 11 上調整需要的鋸割角度。再度擰緊蝶翼螺絲 9。 指示﹕ 斜鋸時的實際鋸深，會小於鋸深刻度尺 3 上

設定銑割深度 （參考插圖 C） 必須先關閉電動工具，之后才能夠設定銑割深度。 根據工件的厚度調整好鋸深。金剛石切割片必須突出 于工件約 2 毫米，才能夠確保最佳的鋸割效果。 擰松蝶翼螺絲 4。縮小鋸深時 要將電動工具拉離底座 10。 加大鋸深時 要將電動工具推向底座 10。 在鋸深 刻度 3 上調整好需要的深度。再度擰緊蝶翼螺絲 4。

0° 度切割記號 (7) 為切割片進行直角切割時的位 置。 45° 度切割記號 (8) 為切割片進行 45° 度角切

次 / 分 12000 12000 金剛石切割片的最大直徑 毫米 114 114

– 在 0 度斜角 – 在 45 度斜角

重量符合 EPTA-Procedure 01:2014 公斤 2.8 2.8

/II /II 本說明書提供的參數是以 230 伏特為依據，於低電壓地區，此數據有可能不同。OBJ_BUCH-936-006.book Page 39 Tuesday, September 26, 2017 12:39 PM40 | 中文 1 609 92A 41D | (26.9.17) Bosch Power Tools

注意電源的電壓！電源的電壓必須和電動工具銘牌

操作電動工具時先按下電動工具的起停開關 1，並持

按下鎖緊鍵 2 即可鎖定被按住的起停開關 1。 放開起停開關 1 即可關閉電動工具。如果起停開關被 鎖緊鍵 2 固定了，先按下起停開關 1 並隨即將其放

使用前，先檢查是否已經正確地安裝好金剛石切割 片，觀察金剛石切割片轉動時會不會產生磨擦，並 且要進行至少 1 分鐘的無負載試機。切勿使用損 壞、變形或轉動時會震動的金剛石切割片。 損壞的 金剛石切割片可能斷裂並造成傷害。

在支撐牆上開縫時必須特別小心，參考 " 有關靜力

勿讓電動工具因為過載而停止轉動。 強烈過載之后必須讓電動工具在無載的狀況下運轉 數分鐘， 這樣能夠幫助電動工具冷卻。 當您在硬的礦物材料，例如大理石，上鋸割超過 20 毫米的槽縫時， 最好多進行幾次鋸割的工作，

固定好站立不穩的工件。 本電動工具只能夠進行乾式切割。 工作時金剛石切割片會變得非常炙熱，在切割片未

保護切割片免受衝，撞，切割片要遠離油漬。不可以 使用側壓的方式，制止切割片繼續轉動。 不可以使用側壓的方式來制止仍然繼續轉動的切割

切割高硬度的工件時，例如碎石含量很高的水泥，可 能因為金剛石切割片過熱而導致切割片損壞。如果切 割工件過硬，操作機器時金剛石切割片的周圍會出現

此時必須停下工作，讓切割片在空載的狀況下以最高 轉速運作片刻，如此可以幫助降低切割片的溫度。 如果切割片的切割效率明顯降低，而且進行切割時會 出現火花環，則表示金剛石切割片已經變鈍。如果發 生上述狀況，可以把切割片在研磨材料上 （例如石灰 砂石）來回刷磨數次，這樣切割片又會鋒利如初。 鋸割方向 （參考插圖 D） 必須逆著機器的轉向推動電動工具，否則容易 失控 ， 并導致電動工具從切線中滑出。 平行擋塊 （參考插圖 E） 使用平行擋塊 21 便能夠沿著工件邊緣進行精確的鋸 割，或者鋸割尺寸相同的木條。 放松蝶翼螺絲 20。把平行擋塊 21 的刻度尺推入底座 10 中。參考刻度尺設定好鋸寬，並把鋸角調整在記 號 7 或記號 8 上 （參考鋸割 " 鋸割記號 "）。再度 擰緊蝶翼螺絲 20。

關於在支撐牆上開縫時應該注意的事項，請參考 DIN 1053 第一部上的規定，或各國有關的法規。 務必確實遵循相關的法令規定。正式動工以前，先向 負責的靜力學者，工程師或工程負責人請教有關細

維修電動工具或換裝零、配件之前，務必從插座上

電動工具和通風間隙都必須保持清潔，這樣才能夠 提高工作品質和安全性。 如果必須更換連接線，務必把這項工作交給博世或 者 經授權的博世電動工具顧客服務執行，以避免危害機

顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的修理， 維護和備件的問題。以下的網頁中有爆炸圖和備件的

www.bosch-pt.com 博世顧客咨詢團隊非常樂意為您解答有關本公司產品

當您需要諮詢或訂購備用零組件時，請務必提供本產 品型號銘牌上的 10 位項目編號。

台灣羅伯特博世股份有限公司 建國北路一段 90 號 6 樓 台北市 10491 電話 : (02) 2515 5388 傳真 : (02) 2516 1176 www.bosch-pt.com.tw

Robert Bosch Power Tools GmbH 羅伯特 · 博世電動工具有限公司 70538 Stuttgart / GERMANY 70538 斯圖加特 / 德國 OBJ_BUCH-936-006.book Page 40 Tuesday, September 26, 2017 12:39 PM한국어 | 41 Bosch Power Tools 1 609 92A 41D | (19.10.17) 必須以符合環保的方式，回收再利用損壞的機器、附件和廢棄的包裝材料。不可以把電動工具丟入家庭垃圾中。保留修改權。 備考 1. " 超出 0.1 wt %" 及 " 超出 0.01 wt %" 係指限用物質之百分比含量超出 百分比含量基準值。 備考 2. "O" 係指該項限用物質之百分比含量未超出百分比含量基準值。備考 3. " － " 係指該項限用物質為排除項目。

OO OOOO外殼 ( 塑料 )OO OOOO外殼 ( 金屬 )OO OOOO
