PANDUAN PENGGUNA GDM 1334 Professional BOSCH

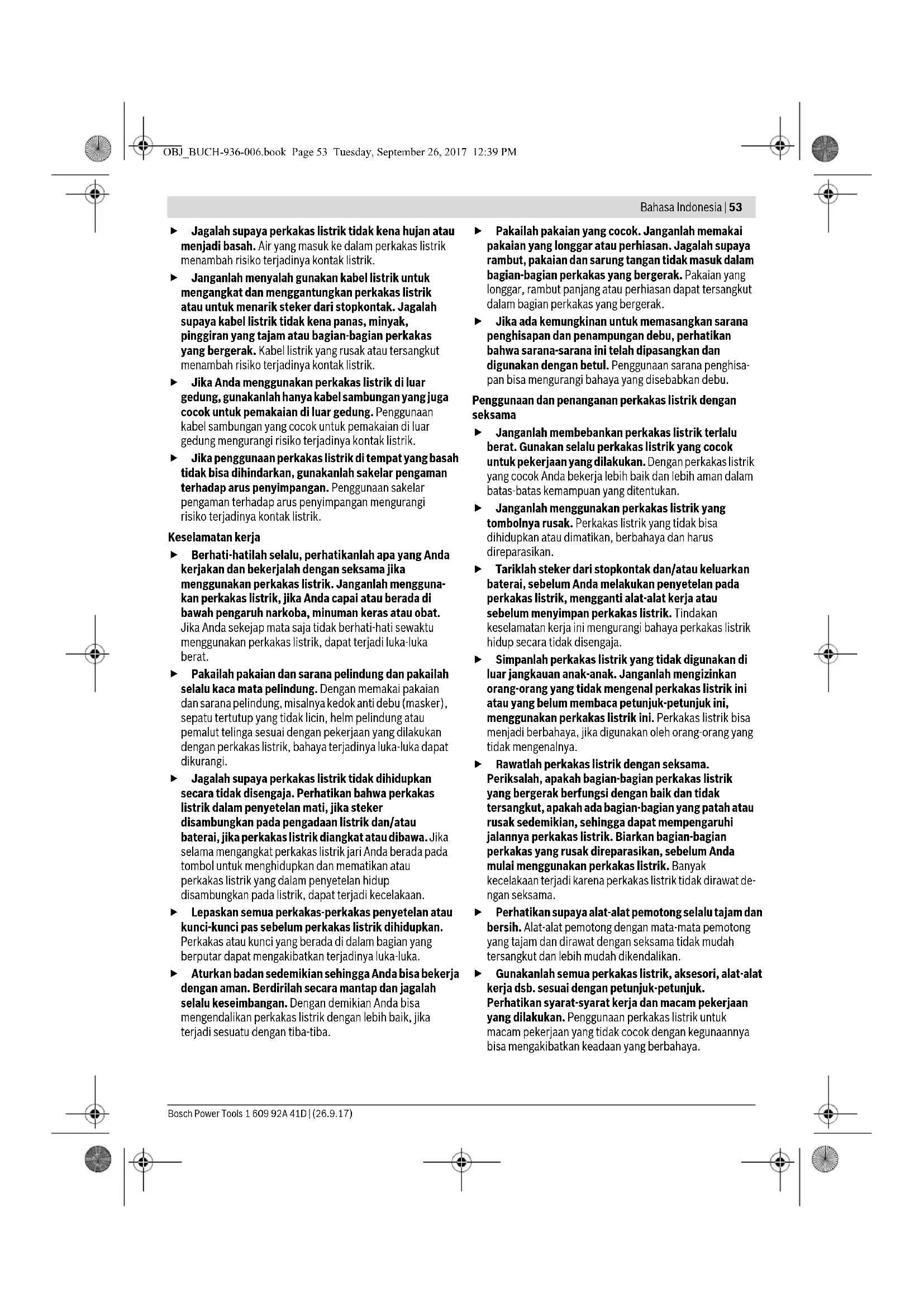

Bahasa Indonesia Petunjuk-Petunjuk untuk Keselamatan Kerja Petunjuk-Petunjuk Umum untuk Perkakas Listrik Bacalah semua petunjuk- petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan. Kesalahan dalam menjalankan petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan dapat mengakibatkan kontak listrik, kebakaran dan/atau luka- luka yang berat. Simpanlah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk lainnya untuk penggunaan di masa depan. Kata „perkakas listrik“ yang disebutkan di dalam petunjuk- petunjuk untuk keselamatan kerja adalah sebutan untuk perkakas listrik pakai listrik jaringan (dengan kabel) dan untuk perkakas listrik tenaga baterai (tanpa kabel listrik). Keselamatan kerja di tempat kerja Jagalah supaya tempat kerja selalu bersih dan terang. Tempat kerja yang tidak rapi atau tidak terang dapat mengakibatkan terjadinya kecelakaan. Janganlah menggunakan perkakas listrik di tempat di mana dapat terjadi ledakan, di mana ada cairan, gas atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang lalu mengakibatkan debu atau uap terbakar. Selama menggunakan perkakas listrik, jauhkan anak- anak dan orang-orang lain dari tempat kerja. Jika konsentrasi terganggu, bisa jadi Anda tidak bisa mengen- dalikan perkakas listrik tersebut. Keamanan listrik Steker dari perkakas listrik harus cocok pada stopkontak. Janganlah sekali-kali merubah steker. Janganlah menggunakan steker perantara bersama dengan perkakas listrik yang mempunyai hubungan arde. Steker yang tidak dirubah dan stopkontak yang cocok mengurangi bahaya terjadinya kontak listrik. Jagalah supaya badan Anda tidak bersentuhan dengan permukaan yang mempunyai hubungan arde, misalnya pipa-pipa, radiator pemanas ruangan, kompor listrik dan lemari es. Ada risiko besar terjadi kontak listrik, jika badan Anda mempunyai hubungan arde. PERHATIKANLAH OBJ_BUCH-936-006.book Page 52 Tuesday, September 26, 2017 12:39 PMBahasa Indonesia | 53 Bosch Power Tools 1 609 92A 41D | (26.9.17) Jagalah supaya perkakas listrik tidak kena hujan atau menjadi basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya kontak listrik. Janganlah menyalah gunakan kabel listrik untuk mengangkat dan menggantungkan perkakas listrik atau untuk menarik steker dari stopkontak. Jagalah supaya kabel listrik tidak kena panas, minyak, pinggiran yang tajam atau bagian-bagian perkakas yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya kontak listrik. Jika Anda menggunakan perkakas listrik di luar gedung, gunakanlah hanya kabel sambungan yang juga cocok untuk pemakaian di luar gedung. Penggunaan kabel sambungan yang cocok untuk pemakaian di luar gedung mengurangi risiko terjadinya kontak listrik. Jika penggunaan perkakas listrik di tempat yang basah tidak bisa dihindarkan, gunakanlah sakelar pengaman terhadap arus penyimpangan. Penggunaan sakelar pengaman terhadap arus penyimpangan mengurangi risiko terjadinya kontak listrik. Keselamatan kerja Berhati-hatilah selalu, perhatikanlah apa yang Anda kerjakan dan bekerjalah dengan seksama jika menggunakan perkakas listrik. Janganlah mengguna- kan perkakas listrik, jika Anda capai atau berada di bawah pengaruh narkoba, minuman keras atau obat. Jika Anda sekejap mata saja tidak berhati-hati sewaktu menggunakan perkakas listrik, dapat terjadi luka-luka berat. Pakailah pakaian dan sarana pelindung dan pakailah selalu kaca mata pelindung. Dengan memakai pakaian dan sarana pelindung, misalnya kedok anti debu (masker), sepatu tertutup yang tidak licin, helm pelindung atau pemalut telinga sesuai dengan pekerjaan yang dilakukan dengan perkakas listrik, bahaya terjadinya luka-luka dapat dikurangi. Jagalah supaya perkakas listrik tidak dihidupkan secara tidak disengaja. Perhatikan bahwa perkakas listrik dalam penyetelan mati, jika steker disambungkan pada pengadaan listrik dan/atau baterai, jika perkakas listrik diangkat atau dibawa. Jika selama mengangkat perkakas listrik jari Anda berada pada tombol untuk menghidupkan dan mematikan atau perkakas listrik yang dalam penyetelan hidup disambungkan pada listrik, dapat terjadi kecelakaan. Lepaskan semua perkakas-perkakas penyetelan atau kunci-kunci pas sebelum perkakas listrik dihidupkan. Perkakas atau kunci yang berada di dalam bagian yang berputar dapat mengakibatkan terjadinya luka-luka. Aturkan badan sedemikian sehingga Anda bisa bekerja dengan aman. Berdirilah secara mantap dan jagalah selalu keseimbangan. Dengan demikian Anda bisa mengendalikan perkakas listrik dengan lebih baik, jika terjadi sesuatu dengan tiba-tiba. Pakailah pakaian yang cocok. Janganlah memakai pakaian yang longgar atau perhiasan. Jagalah supaya rambut, pakaian dan sarung tangan tidak masuk dalam bagian-bagian perkakas yang bergerak. Pakaian yang longgar, rambut panjang atau perhiasan dapat tersangkut dalam bagian perkakas yang bergerak. Jika ada kemungkinan untuk memasangkan sarana penghisapan dan penampungan debu, perhatikan bahwa sarana-sarana ini telah dipasangkan dan digunakan dengan betul. Penggunaan sarana penghisa- pan bisa mengurangi bahaya yang disebabkan debu. Penggunaan dan penanganan perkakas listrik dengan seksama Janganlah membebankan perkakas listrik terlalu berat. Gunakan selalu perkakas listrik yang cocok untuk pekerjaan yang dilakukan. Dengan perkakas listrik yang cocok Anda bekerja lebih baik dan lebih aman dalam batas-batas kemampuan yang ditentukan. Janganlah menggunakan perkakas listrik yang tombolnya rusak. Perkakas listrik yang tidak bisa dihidupkan atau dimatikan, berbahaya dan harus direparasikan. Tariklah steker dari stopkontak dan/atau keluarkan baterai, sebelum Anda melakukan penyetelan pada perkakas listrik, mengganti alat-alat kerja atau sebelum menyimpan perkakas listrik. Tindakan keselamatan kerja ini mengurangi bahaya perkakas listrik hidup secara tidak disengaja. Simpanlah perkakas listrik yang tidak digunakan di luar jangkauan anak-anak. Janganlah mengizinkan orang-orang yang tidak mengenal perkakas listrik ini atau yang belum membaca petunjuk-petunjuk ini, menggunakan perkakas listrik ini. Perkakas listrik bisa menjadi berbahaya, jika digunakan oleh orang-orang yang tidak mengenalnya. Rawatlah perkakas listrik dengan seksama. Periksalah, apakah bagian-bagian perkakas listrik yang bergerak berfungsi dengan baik dan tidak tersangkut, apakah ada bagian-bagian yang patah atau rusak sedemikian, sehingga dapat mempengaruhi jalannya perkakas listrik. Biarkan bagian-bagian perkakas yang rusak direparasikan, sebelum Anda mulai menggunakan perkakas listrik. Banyak kecelakaan terjadi karena perkakas listrik tidak dirawat de- ngan seksama. Perhatikan supaya alat-alat pemotong selalu tajam dan bersih. Alat-alat pemotong dengan mata-mata pemotong yang tajam dan dirawat dengan seksama tidak mudah tersangkut dan lebih mudah dikendalikan. Gunakanlah semua perkakas listrik, aksesori, alat-alat kerja dsb. sesuai dengan petunjuk-petunjuk. Perhatikan syarat-syarat kerja dan macam pekerjaan yang dilakukan. Penggunaan perkakas listrik untuk macam pekerjaan yang tidak cocok dengan kegunaannya bisa mengakibatkan keadaan yang berbahaya. OBJ_BUCH-936-006.book Page 53 Tuesday, September 26, 2017 12:39 PM54 | Bahasa Indonesia 1 609 92A 41D | (26.9.17) Bosch Power Tools Servis Biarkan perkakas listrik Anda direparasikan hanya oleh orang-orang ahli yang berpengalaman dan hanya dengan menggunakan suku cadang yang asli. Dengan demikian terjamin keselamatan kerja dengan perkakas listrik ini secara berkesinambungan. Petunjuk-petunjuk untuk keselamatan kerja untuk mesin gerinda pemotong Kap pelindung yang merupakan bagian dari perkakas listrik harus dipasangkan dengan betul dan harus disetelkan sedemikian, sehingga penggunaan perkakas listrik paling aman, artinya bagian dari alat kerja yang menghadap ke orang yang menggunakan perkakas listrik harus tertutup oleh kap pelindung sebesar mungkin. Anda dan orang-orang yang berada di dekat tempat kerja harus menjauh dari lingkungan gerak alat kerja yang memutar. Kap pelindung harus melindungi orang yang menggunakan perkakas listrik terhadap bahan yang terpatah dan persentuhan yang tidak disengaja dengan alat kerja. Gunakanlah hanya mata potong dengan intan untuk perkakas listrik Anda. Jika suatu aksesori bisa dipasangkan pada perkakas listrik milik Anda, ini tidak berarti bahwa penggunaannya yang aman terjamin. Kecepatan putaran yang diizinkan dari alat kerja harus paling sedikit sebesar kecepatan putaran maksimal yang tercantum pada perkakas listrik. Aksesori yang diputarkan lebih cepat daripada kecepatan putaran yang diizinkan, bisa terpatah dan beterbangan. Alat kerja-alat kerja hanya boleh digunakan untuk jenis penggunaan yang disarankan. Misalnya: janganlah sekali-kali menggerinda dengan sisi samping dari mata potong. Mata potong digunakan untuk mengikis bahan dengan pinggiran dari piringan. Tekanan dari samping pada alat kerja ini bisa mematahkannya. Gunakanlah selalu flens penjepit yang mulus dan dalam ukuran dan bentuk yang cocok untuk alat kerja yang Anda pilih. Flens yang cocok menopang mata gerinda dan dengan demikian menghindarkan mata gerinda patah. Diameter luar dan ketebalan alat kerja harus sesuai dengan ukuran-ukuran yang dianjurkan bagi perkakas listrik milik Anda. Alat kerja-alat kerja yang tidak cocok ukurannya tidak bisa dilindungi atau dikendalikan dengan baik. Mata gerinda-mata gerinda dan flens-flens harus duduk pas pada poros kerja dari perkakas listrik milik Anda. Alat kerja-alat kerja yang tidak duduk pas pada poros kerja dari perkakas listrik, berputar tidak sempurna karena tidak balans, bervibrasi keras sekali dan bisa membuat perkakas listrik tidak bisa dikendalikan. Janganlah menggunakan alat kerja-alat kerja yang tidak mulus. Sebelum setiap penggunaannya, periksalah selalu mata gerinda apakah ada bagian yang sembul dan retak. Jika perkakas listrik atau alat kerja jatuh, periksalah apakah menjadi rusak atau gunakanlah alat kerja lain yang tidak rusak. Jika Anda telah memeriksa alat kerja dan telah memasangkannya, Anda dan orang- orang yang berada di dekat tempat kerja harus menjauh dari lingkungan gerak alat kerja yang memutar dan biarkan perkakas listrik berjalan dengan kecepatan putaran maksimal selama satu menit. Kebanyakan alat kerja yang rusak akan putus selama masa uji coba ini. Pakailah sarana pelindung bagi diri Anda. Tergantung dari macam pekerjaan yang dilakukan, pakailah kedok penutup muka, pelindung mata atau kaca mata pelindung. Jika perlu, pakailah kedok anti debu, pemalut telinga, sarung tangan pelindung atau pakaian pelindung khusus yang melindungi Anda dari butir- butir gerinda dan butir-butir bahan (serbuk). Mata harus dilindungi terhadap benda-benda yang beterbang- an, yang terjadi pada beberapa macam pemakaian perkakas listrik. Kedok anti debu atau kedok pelindung pernafasan harus mampu menyaring debu yang terjadi selama pemakaian perkakas listrik. Jika Anda mendengar suara bising untuk waktu yang lama, daya pendengaran bisa berkurang. Perhatikanlah supaya orang-orang lain cukup jauh dari tempat kerja Anda. Semua orang yang mendekati tempat kerja Anda harus memakai sarana pelindung badan. Pecahan-pecahan dari benda yang dikerjakan atau alat kerja-alat kerja yang patah bisa beterbangan dan mengakibatkan luka-luka, juga di tempat yang agak jauh dari lingkungan gerak mesin. Peganglah perkakas listrik hanya pada pegangan yang terisolir, jika Anda melakukan pekerjaan di mana alat kerjanya bisa terkena pada saluran listrik yang tidak terlihat atau kabelnya sendiri. Alat kerja yang bersentuhan dengan kabel yang bertegangan dapat mengakibatkan bagian-bagian logam dari perkakas listrik juga bertegangan dan lalu mengakibatkan kontak listrik. Jauhkan kabel listrik dari alat kerja-alat kerja yang sedang berputar. Jika Anda tidak bisa mengendalikan perkakas listrik, kabel listrik bisa terpotong atau tersangkut dan lalu tangan atau lengan Anda bisa terkena pada alat kerja yang berputar. Janganlah sekali-kali meletakkan perkakas listrik jika alat kerjanya belum berhenti sama sekali. Alat kerja yang masih berputar bisa terkena pada permukaan di mana perkakas listrik diletakkan sehingga Anda tidak bisa mengendalikan perkakas listrik. Janganlah membiarkan perkakas listrik hidup jika Anda sedang mengangkatnya. Pakaian Anda secara tidak disengaja bisa tersangkut pada alat kerja yang berputar dan alat kerja ini bisa menancap dalam badan Anda.

Bersihkan lubang-lubang ventilasi pada perkakas listrik Anda secara berkala. Kipas angin motor menarik debu ke dalam rumahan dan debu logam dalam jumlah yang besar dan listrik bisa mengakibatkan bahaya. Janganlah menggunakan perkakas listrik di dekat bahan-bahan yang mudah terbakar. Bunga api bisa menyulut bahan-bahan ini. OBJ_BUCH-936-006.book Page 54 Tuesday, September 26, 2017 12:39 PMBahasa Indonesia | 55 Bosch Power Tools 1 609 92A 41D | (26.9.17) Janganlah menggunakan alat kerja-alat kerja yang memerlukan cairan pendingin. Penggunaan air atau cairan pendingin lainnya bisa mengakibatkan kontak listrik. Bantingan dan petunjuk-petunjuk khusus Bantingan (kickback) adalah reaksi yang terjadi tiba-tiba jika mata gerinda yang berputar tersangkut atau memblok. Jika alat kerja yang berputar tersangkut atau memblok, alat kerja berhenti memutar secara tiba-tiba. Dengan demikian perkakas listrik yang tidak bisa dikendalikan terpelanting ke arah yang berlawanan dengan arah putaran alat kerja di tempat di mana alat kerja memblok. Jika misalnya satu mata gerinda tersangkut atau memblok dalam benda yang dikerjakan, maka pinggiran mata gerinda yang berada di dalam benda yang dikerjakan tersangsang dan bisa mengakibatkan mata gerinda patah atau terjadi bantingan. Dalam hal demikian mata gerinda bergerak mendekati atau menjauh orang yang menggunakan perkakas listrik, tergantung dari arah putaran mata gerinda di tempat di mana mata gerinda memblok. Dalam hal ini mata gerinda juga bisa patah. Bantingan adalah akibat dari penggunaan perkakas listrik yang tidak cocok atau tidak betul. Bantingan bisa dihindarkan dengan cara-cara yang dijelaskan di bawah ini. Peganglah perkakas listrik dengan baik dan aturkan badan dan lengan-lengan Anda sedemikian, sehingga Anda bisa mengimbangi jika perkakas listrik membanting. Gunakan selalu gagang tambahan jika memang ada, sehingga Anda bisa mengendalikan daya bantingan-daya bantingan atau momen reaksi-momen reaksi sebaik-baiknya pada waktu putaran sedang bertambah. Orang yang menggunakan perkakas listrik bisa mengendalikan bantingan atau daya reaksi-daya reaksi jika orang ini menaati petunjuk-petunjuk untuk keselamatan kerja. Janganlah sekali-kali mendekatkan tangan Anda pada alat kerja-alat kerja yang sedang berputar. Jika perkakas listrik membanting, alat kerja bisa bergerak di atas tangan Anda. Janganlah mendekati lingkungan di depan atau di belakang mata potong yang sedang berputar. Bantingan membuat perkakas listrik terpelanting dalam arah yang berlawanan dengan arah putaran mata gerinda di tempat di mana mata gerinda memblok. Bekerjalah dengan sangat hati-hati di sudut-sudut, pinggiran yang tajam dsb. Jagalah supaya alat kerja- alat kerja tidak memantul dari benda yang dikerjakan dan terjepit. Alat kerja yang berputar cenderung terjepit di sudut-sudut, pinggiran yang tajam atau bisa memantul. Ini mengakibatkan perkakas listrik tidak bisa dikendalikan atau mengakibatkan bantingan. Janganlah menggunakan mata gergaji rantai atau mata gergaji yang bergerigi serta mata potong intan yang bersekmen dengan celah yang lebih lebar dari 10 mm. Alat kerja-alat kerja demikian seringkali mengakibatkan bantingan atau membuat perkakas listrik tidak bisa dikendalikan. Perhatikanlah supaya mata potong tidak memblok dan janganlah menekannya terlalu keras. Janganlah membuat pemotongan yang terlalu dalam. Pembebanan yang terlalu berat pada mata potong meningkatkan pembebanannya dan membuatnya mudah tersangkut atau memblok dan dengan demikian bisa terjadi bantingan atau mata potong patah. Jika mata potong terjepit atau jika Anda menghentikan sebentar pekerjaan, matikanlah perkakas listrik dan janganlah menggoyangkannya hingga mata potong berhenti memutar. Janganlah sekali-kali mencoba untuk menarik mata potong yang masih berputar dari jalur pemotongannya, karena bisa terjadi bantingan. Periksalah mengapa mata potong terjepit dan betulkan. Janganlah menghidupkan kembali perkakas listrik, selama perkakas listrik masih berada dalam benda yang dikerjakan. Biarkan mata potong mencapai kecepatan putaran nominal dahulu sebelum Anda melanjutkan pemotongan dengan hati-hati. Jika tidak, mata potong bisa tersangkut, melompat ke luar dari jalur pemotongan atau mengakibatkan bantingan. Topangkan pelat-pelat atau benda-benda yang besar yang dikerjakan untuk mengurangi risiko terjadinya bantingan karena mata potong yang terjepit. Benda- benda yang besar bisa melengkung ke bawah karena beratnya sendiri. Benda yang dikerjakan harus ditopangkan pada kedua sisinya, baik di dekat jalur pemotongan maupun di pinggirannya. Berhati-hatilah sekali jika melakukan pemotongan „kantung“ di tembok atau tempat-tempat lain yang tidak terlihat bagian dalamnya. Mata potong yang masuk ke dalam bahan dan tanpa disengaja memotong pipa gas atau pipa air, saluran listrik atau benda-benda lainnya, bisa mengakibatkan bantingan. Petunjuk-petunjuk untuk keselamatan kerja lainnya Pakailah kaca mata pelindung. Pakailah masker anti debu. Kencangkan dan amankan benda yang dikerjakan dengan klamer-klamer atau cara yang lain pada alas yang stabil. Jika Anda menahan benda yang dikerjakan hanya dengan tangan atau dengan cara ditekankan pada tubuh Anda, benda yang dikerjakan tidak stabil dan mungkin Anda tidak dapat mengendalikannya. Pakailah pemalut telinga, kacamata pelindung, masker anti debu dan sarung tangan. Sebagai masker anti debu pakailah paling sedikit masker penutup hidung dan mulut yang menyaring partikel debu kelas FFP 2. OBJ_BUCH-936-006.book Page 55 Tuesday, September 26, 2017 12:39 PM56 | Bahasa Indonesia 1 609 92A 41D | (26.9.17) Bosch Power Tools Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat atau hu- bungi perusahaan pengadaan setempat. Sentuhan de- ngan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang dirusak dapat mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan kerusakan barang-barang atau dapat mengakibatkan kontak listrik. Janganlah memegang piringan pemotong segera setelah berhenti bekerja, tunggulah sampai piringan pemotong menjadi dingin. Piringan pemotong menjadi sangat panas jika digunakan. Penjelasan tentang produk dan daya Bacalah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan. Kesalahan dalam menjalankan petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan dapat mengakibatkan kontak listrik, kebakaran dan/atau luka-luka yang berat. Penggunaan alat Perkakas listrik ini cocok untuk memotong atau membuat alur secara horisontal dalam bahan-bahan yang bermineral misalnya marmer, tanpa menggunakan air, dengan ketentuan harus diletakkan secara langsung di atas benda yang dikerjakan dengan menggunakan pelat dasar dan kap pelindung. Perkakas listrik ini tidak cocok untuk pemotongan dalam bahan kayu, bahan sintetik atau logam. Bagian-bagian pada gambar Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar. 1 Tombol untuk menghidupkan dan mematikan 2 Tombol pengunci untuk tombol untuk menghidupkan dan mematikan 3 Skala untuk kedalaman pemotongan 4 Baut kupu-kupu untuk penyetelan pendahuluan kedalaman pemotongan 5 Tanda panah arah pada poros gerinda 6 Kap pelindung 7 Tanda untuk pemotongan 0° 8 Tanda untuk pemotongan 45° 9 Baut kupu-kupu untuk penyetelan pendahuluan sudut potong 10 Pelat dasar 11 Skala sudut potong 12 Pegangan (genggaman terisolir) 13 Poros kerja 14 Flens untuk poros kerja 15 Mata potong intan* 16 Flens pemegang 17 Kunci ring 18 Baut pemegang 19 Kunci mur dalam 20 Baut kupu-kupu untuk mistar sejajar* 21 Mistar sejajar* *Aksesori yang ada pada gambar atau yang dijelaskan, tidak termasuk pasokan standar. Semua aksesori yang ada bisa Anda lihat dalam program aksesori Bosch. Data teknis Mesin gergaji batu GDM 13-34 GDM 13-34 Nomor model 3 601 36A 2.. 3 601 36A 2B0 Masukan nominal W13001300 Kecepatan putaran nominal min

Berat sesuai dengan EPTA-Procedure 01:2014 kg 2,8 2,8 Klasifikasi keamanan /II /II Data-data berlaku untuk tegangan nominal [U] 230 V. Pada tegangan yang lebih rendah dan pada model khusus mancanegara data-data ini bisa berla- inan. OBJ_BUCH-936-006.book Page 56 Tuesday, September 26, 2017 12:39 PMBahasa Indonesia | 57 Bosch Power Tools 1 609 92A 41D | (26.9.17) Cara memasang Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. Penghisapan debu Debu dari bahan-bahan seperti misalnya cat yang mengandung timbel (timah hitam), beberapa jenis kayu, bahan mineral dan logam bisa berbahaya bagi kesehatan. Menyentuh atau menghirup debu-debu ini bisa mengakibatkan reaksi alergi dan/atau penyakit saluran pernafasan dari orang yang menggunakan mesin atau orang yang berada di dekatnya. Beberapa debu tertentu seperti misalnya debu kayu pohon quercus atau pohon fagus silvatica dianggap bisa mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan-bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan- bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli. – Perhatikanlah supaya ada pertukaran udara di tempat kerja. – Kami anjurkan supaya Anda memakai kedok anti debu dengan saringan (filter) kelas P2. Taatilah peraturan-peraturan untuk bahan-bahan yang dikerjakan yang berlaku di negara Anda. Memasang/mengganti mata potong intan (lihat gambar A) Untuk memasang dan mengganti mata potong intan kami anjurkan supaya Anda memakai sarung tangan pelindung. Mata potong intan menjadi sangat panas selama penggunaan, janganlah memegangnya, tunggulah sampai menjadi dingin. Gunakanlah selalu hanya mata potong intan yang betul ukurannya dan cocok garis tengah lubangnya, yang sesuai dengan data-data yang tercantum dalam bab Data teknis. Gunakanlah hanya mata potong berintan. Mata potong intan yang bersekmen hanya boleh mempunyai sudut pemotong negatip dan celah maksimal sebesar 10 mm di antara sekmen-sekmen. Memasang mata potong intan Bersihkan mata potong intan 15 dan semua jepitan dan bagian-bagian jepitan yang akan dipasangkan. Pasangkan flens untuk poros kerja 14 pada poros kerja 13. Pasangkan mata potong intan 15 pada flens untuk poros kerja

14. Arah panah pada mata potong intan 15 dan arah putaran

pada kap pelindung 6 harus saling mencocoki. Pasangkan flens pemegang 16 dan putarkan masuk baut pemegang 18. Dengan menggunakan kunci ring 17, tahankan flens pemegang 16 dan dengan menggunakan kunci mur dalam 19, kencangkan baut pemegang 18. Melepaskan mata potong intan Dengan menggunakan kunci ring 17, tahankan flens pemegang 16 dan dengan menggunakan kunci mur dalam 19, lepaskan baut pemegang 18. Copotkan flens pemegang 16 dan mata potong intan 15 dari poros kerja 13. Penggunaan Macam penggunaan Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. Menyetel sudut pemotongan (lihat gambar B) Kendorkan baut kupu-kupu untuk penyetelan pendahuluan sudut potong 9. Olengkan perkakas listrik, sampai sudut potong yang diperlukan tersetelkan pada skala 11. Kencangkan kembali baut kupu-kupu 9. Petunjuk: Pada pemotongan yang tidak tegak lurus, kedalaman pemotongan lebih kecil daripada angka yang terlihat pada skala 3. Penyetelan pendahuluan kedalaman pemotongan (lihat gambar C) Penyetelan pendahuluan kedalaman pemotongan hanya boleh dilakukan pada perkakas listrik yang berada pada penyetelan mati. Cocokkan kedalaman pemotongan pada ketebalan dari benda yang akan dikerjakan. Hasil pemotongan yang paling bagus didapatkan jika mata potong intan melampaui benda yang dikerjakan kira-kira 2 mm. Kendorkan baut kupu-kupu untuk penyetelan pendahuluan kedalaman pemotongan 4. Untuk mengurangi kedalaman pemotongan, tarikkan perkakas listrik menjauh dari pelat dasar 10, untuk menambah kedalaman pemotongan, tekankan perkakas listrik ke pelat dasar 10. Setelkan ukuran yang diperlukan pada skala untuk kedalaman pemotongan 3. Kencangkan kembali baut kupu-kupu 4. Tanda-tanda pemotongan Tanda pemotongan 0° (7) menunjukkan posisi mata potong intan pada pemotongan dengan sudut siku. Tanda pemotongan 45° (8) menunjukkan posisi mata potong intan pada pemotongan dengan sudut 45°. Cara penggunaan Perhatikan tegangan jaringan listrik! Tegangan jaringan listrik harus sesuai dengan tegangan listrik yang tercantum pada label tipe perkakas listrik. Menghidupkan/mematikan Untuk menghidupkan, tekan tombol untuk menghidupkan dan mematikan 1 dan tahan tekanan. Untuk mengunci tombol untuk menghidupkan dan mematikan 1 yang tertekan, tekan tombol pengunci 2. Untuk mematikan, lepaskan tombol untuk menghidupkan dan mematikan 1 atau jika dikunci dengan tombol pengunci 2, tekan sebentar tombol 1 dan lepaskan. OBJ_BUCH-936-006.book Page 57 Tuesday, September 26, 2017 12:39 PM58 | Bahasa Indonesia 1 609 92A 41D | (26.9.17) Bosch Power Tools Periksalah selalu mata potong intan sebelum menggunakan perkakas listrik. Mata potong intan harus dipasangkan dengan betul dan harus bisa berputar bebas. Lakukanlah uji coba selama paling sedikit 1 menit tanpa pembebanan. Janganlah menggunakan mata potong intan yang rusak, sembul atau yang menyebabkan getaran. Mata potong intan yang rusak bisa pecah dan menyebabkan luka-luka. Petunjuk-petunjuk untuk pemakaian Berhati-hatilah jika membuat aluran instalasi pada dinding-dinding yang memikul beban, lihat bab „Petunjuk-petunjuk untuk statika“. Janganlah membebankan perkakas listrik terlalu berat sehingga berhenti. Setelah pembebanan yang berat, biarkan perkakas listrik jalan tanpa pembebanan selama beberapa menit untuk mendinginkan alat kerja yang digunakan. Untuk pemotongan dengan kedalaman pemotongan melebihi 20 mm di bahan-bahan yang keras, misalnya beton, jangan memotong sekaligus, melainkan lakukan pemotongan beberapa kali, supaya motor tidak dibebankan terlalu berat. Tahankan benda yang dikerjakan dengan alat pemegang, jika benda tidak mantap karena beratnya sendiri. Perkakas listrik ini hanya boleh digunakan untuk pemotongan tanpa air. Mata potong intan menjadi sangat panas selama penggunaan, janganlah memegangnya, tunggulah sampai menjadi dingin. Lindungilah piringan pemotong terhadap sengkolan, benturan dan lemak. Janganlah menekan piringan pemotong dari sisi sampingnya. Janganlah meremkan mata potong intan yang masih berputar dengan cara menekankan sisi sampingnya. Selama memotong bahan-bahan yang sangat keras, misalnya beton dengan kadar kerikil yang tinggi, mata potong intan bisa menjadi terlalu panas dan karena itu bisa rusak. Lingkaran bunga api yang berputar bersama dengan mata potong intan adalah tanda untuk hal ini. Dalam hal ini hentikan pekerjaan memotong dan biarkan mata potong intan berputar sebentar tanpa beban pada kecepatan putaran maksimal untuk mendinginkannya. Jika pekerjaan makan waktu semakin lama dan terjadi lingkaran bunga api, maka ini adalah tanda bahwa mata potong intan telah menjadi tumpul. Ini bisa diasah dengan cara memotong sedikit-sedikit pada bahan pengikisan, misalnya batu pasir kapur. Arah pemotongan (lihat gambar D) Arah pemotongan harus selalu berlawanan dengan arah gerak dari alat kerja. Jika tidak, ada bahaya perkakas listrik terlompat dengan tiba-tiba dari jalur pemotongan. Mistar sejajar (lihat gambar E) Dengan mistar sejajar 21 bisa dibuat pemotongan seksama yang sejajar dengan tepi dari benda yang dikerjakan atau pemotongan sejajar yang sama lebar. Lepaskan baut kupu-kupu 20 dan geserkan skala dari mistar sejajar 21 dalam pegangan di pelat dasar 10. Setelkan lebar pemotongan yang diperlukan sebagai nilai skala pada tanda pemotongan 7 atau 8, lihat bab „Tanda-tanda pemotongan“. Kencangkan kembali baut kupu-kupu 20. Petunjuk-petunjuk untuk statika Membuat aluran insalasi pada dinding yang memikul beban harus tunduk pada peraturan-peraturan norma DIN 1053 Bagian 1 atau peraturan-peraturan yang berlaku di mancanegara. Peraturan-peraturan ini mutlak harus ditaati. Sebelum memulai pekerjaan sedemikian, mintalah nasehat dari ahli statika, arsitek atau pengawas bangunan. Rawatan dan servis Rawatan dan kebersihan Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. Perkakas listrik dan lubang ventilasi harus selalu dibersihkan supaya perkakas bisa digunakan dengan baik dan aman. Jika kabel listrik harus digantikan, pekerjaan ini harus dilakukan oleh Bosch atau Service Center untuk perkakas listrik Bosch yang resmi, supaya keselamatan kerja selalu terjamin. Layanan pasca beli dan konseling terkait pengoperasian Layanan pasca beli Bosch menjawab semua pertanyaan Anda terkait reparasi dan maintenance serta suku cadang produk ini. Gambar tiga dimensi dan informasi terkait suku cadang dapat Anda lihat di: www.bosch-pt.com Tim konseling pengoperasian dari Bosch dengan senang hati membantu Anda, jika Anda hendak bertanya tentang produk- produk kami dan aksesorisnya. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, sebutkan selalu nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk. Indonesia PT Robert Bosch Palma Tower 10
