Petunjuk Keselamatan

48 | Bahasa Indonesia

Dalam

Petunjuk Keselamatan

Petunjuk keselamatan umum untuk perkakas listrik

PERINGATAN Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi

keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius.

Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang.

Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel).

Keamanan tempat kerja

Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan.

Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar.

Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu atau uap terbakar. Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali.

Keamanan listrik

Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan membuat steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik. Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding. Perkakas listrik tidak boleh terpapar hujan atau kondisi basah. Air yang masuk ke dalam perkakas listrik meningkatkan risiko terjadinya sengatan listrik. Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik. Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik. Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik.

• Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat untuk mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik saat mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius. Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera. Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol atau menghubungkannya ke sumber listrik dalam keadaan hidup dapat memicu kecelakaan.

▸ Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Kunci pas yang menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera. Jangan melampaui batas. Berdirilah secara mantap dan selalu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga. ▸ Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak. Jika disediakan perangkat untuk sambungan pengisapan debu atau pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu. Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik.

Penggunaan dan pemeliharaan perkakas listrik

Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan. Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki. ▸ Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja. Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih. ▸ Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik. Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan.

Gunakan perkakas listrik, aksesori, dan komponen perkakas, dll. sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan yang berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya. Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga.

Penggunaan dan pemeliharaan perkakas baterai

Isi ulang daya hanya dengan pengisi daya yang ditentukan oleh produsen. Pengisi daya yang sesuai untuk satu jenis set baterai dapat menyebabkan risiko kebakaran apabila digunakan dengan set baterai lain. Hanya gunakan perkakas listrik dengan set baterai yang dirancang khusus. Penggunaan set baterai lain dapat menyebabkan risiko cedera dan kebakaran. Apabila set baterai tidak digunakan, jauhkan dari benda logam lainnya, seperti klip kertas, koin, kunci, paku, sekrup, atau benda logam kecil lainnya yang dapat membuat sambungan dari satu terminal ke terminal lainnya. Memendekkan terminal baterai dapat menyebabkan kebakaran atau ledakan. Cairan dapat keluar dari baterai jika baterai tidak digunakan dengan benar; hindari kontak. Jika terjadi kontak secara tidak sengaja, bilas dengan air. Jika cairan mengenai mata, segera hubungi bantuan medis. Cairan yang keluar dari baterai dapat menyebabkan iritasi atau luka bakar. Jangan gunakan set baterai pada perkakas yang rusak atau telah dimodifikasi. Baterai yang rusak atau dimodifikasi dapat menimbulkan kejadian yang tidak terduga seperti kebakaran, ledakan, atau risiko cedera. Jangan meletakkan set baterai atau perkakas di dekat api atau suhu tinggi. Paparan terhadap api atau suhu di atas 130°C dapat memicu ledakan. Ikuti semua petunjuk pengisian daya dan jangan mengisi daya set baterai untuk perkakas di luar rentang suhu yang ditentukan dalam petunjuk. Pengisian daya yang tidak tepat atau di luar rentang suhu yang ditentukan dapat merusak baterai dan meningkatkan risiko kebakaran.

Servis

Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan menggunakan suku cadang pengganti yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik. Jangan pernah melakukan servis pada baterai yang telah rusak. Servis baterai hanya boleh dilakukan oleh produsen atau penyedia servis resmi.

Petunjuk Keselamatan untuk Mesin Jigsaw

• Pegang perkakas listrik pada permukaan gagang isolator saat digunakan karena aksesori pemotong dapat saja bersentuhan dengan kabel yang tidak terlihat. Aksesori pemotong yang bersentuhan dengan kabel yang dialiri listrik dapat menyebabkan bagian logam perkakas listrik yang terbuka dialiri listrik tersebut, mengakibatkan sengatan listrik pada operator. Gunakan penjepit atau cara lain yang praktis untuk mengamankan dan menopang benda kerja pada permukaan yang stabil. Benda kerja dapat goyah atau kehilangan kendali jika dipegang dengan tangan atau ditahan dengan tubuh Anda. Jauhkan tangan Anda dari area penggergajian. Jangan menjangkau ke bawah benda kerja. Bersentuhan dengan mata gergaji dapat mengakibatkan cedera.
• Hidupkan terlebih dahulu perkakas listrik, kemudian dekatkan perkakas listrik pada benda kerja. Jika tidak, terdapat bahaya sentakan jika tersangkut dalam benda yang dikerjakan. Pastikan pelat kaki terletak dengan aman selama penggergajian. Mata gergaji yang tersangkut dapat menyebabkan terjadinya sentakan. Matikan perkakas listrik setelah pekerjaan menggergaji selesai dan tunggu hingga mata gergaji berhenti bergerak, kemudian keluarkan mata gergaji dari jalur pemotongan. Dengan demikian, sentakan dapat dihindari dan perkakas listrik dapat diletakkan dengan aman. Sebelum meletakkan perkakas listrik, tunggu hingga perkakas berhenti berputar. Alat kerja dapat tersangkut dan menyebabkan perkakas listrik tidak dapat dikendalikan. Gunakanlah mata gergaji yang tidak rusak dan mulus. Mata gergaji yang melengkung atau tajam dapat membuat potongan tidak bagus, atau mengakibatkan sentakan. Setelah perkakas listrik dimatikan, jangan melakukan pengereman dengan cara menekankan mata gergaji pada sisinya. Hal tersebut dapat mengakibatkan mata gergaji menjadi rusak, patah, atau mengakibatkan sentakan. Hanya gunakan perkakas listrik dengan pelat dasar. Saat bekerja tanpa pelat dasar, terdapat risiko perkakas listrik tidak dapat dikontrol. Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat, atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang dirusak dapat mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan barang-barang menjadi rusak. Asap dapat keluar apabila terjadi kerusakan pada penggunaan yang tidak sesuai pada baterai. Baterai dapat terbakar atau meledak. Biarkan udara segar

mengalir masuk dan kunjungi dokter apabila mengalami gangguan kesehatan. Asap tersebut dapat mengganggu saluran pernafasan.

Jangan membuka baterai. Ada bahaya terjadinya korsleting. Baterai dapat rusak akibat benda-benda lancip, seperti jarum, obeng, atau aktivitas keras dari luar. Hal ini dapat menyebabkan terjadinya hubungan singkat internal dan baterai dapat terbakar, berasap, meledak, atau mengalami panas berlebih. Hanya gunakan baterai pada produk yang dibuat oleh produsen. Hanya dengan cara ini, baterai dapat terlindung dari kelebihan muatan.

Lindungi baterai dari panas, misalnya juga dari paparan sinar matahari dalam waktu yang lama, api, kotoran, air, dan kelembapan. Terdapat risiko ledakan dan korsleting.

Spesifikasi Produk dan performa

Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat.

Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian.

Tujuan penggunaan

Perkakas listrik ini cocok untuk membelah dan memotong kayu, bahan sintetis, logam, pelat keramik, karet, dan laminasi/HPL (High Pressure Laminate) pada permukaan yang kokoh. Perkakas ini cocok untuk memotong lurus dan melengkung dengan sudut potong hingga 45°. Perhatikan petunjuk untuk penggunaan mata gergaji.

Ilustrasi komponen

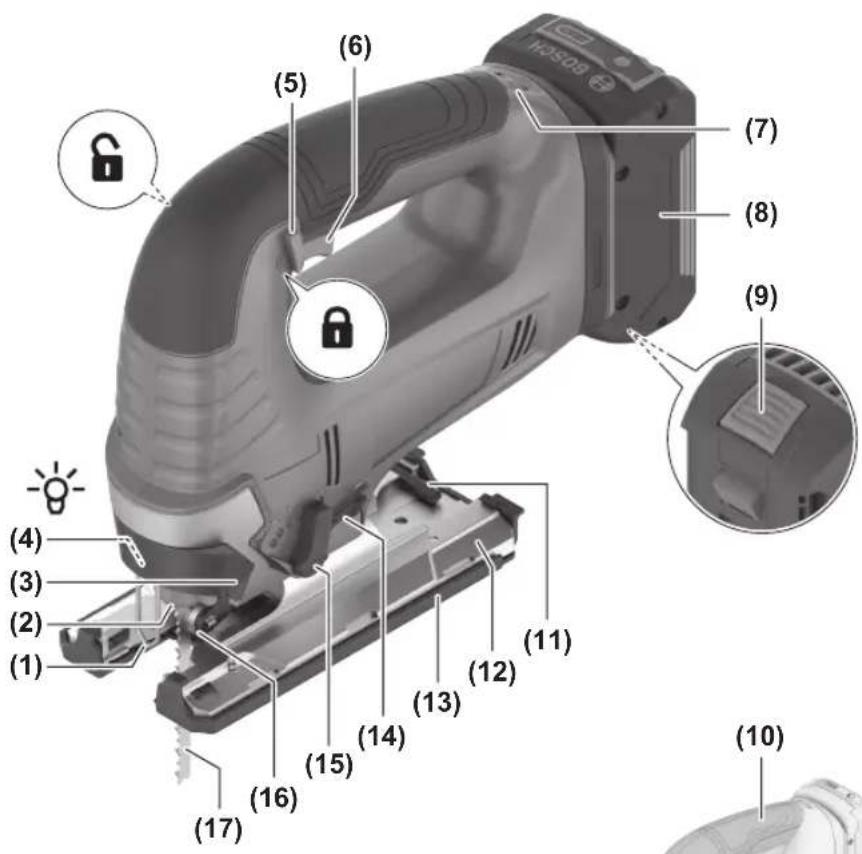

Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar.

(1) Pelindung dari sentuhan tangan atau jari (2) Dudukan mata gergaji (3) Tuas SDS pembuka kunci mata gergaji (4) Lampu kerja (5) Kunci pengaman untuk tombol on/off (6) Tombol on/off (7) Roda penyetel untuk pemilihan awal kecepatan pemotongan (8) Baterai (9) Tombol pelepas baterai

(10) Gagang (permukaan genggam berisolator) (11) Kunci L

(12) Pelat dasar (13) Boks peluncur (14) Switch untuk alat blower serbuk gergaji (15) Tuas pengatur osilasi (16) Rol pemandu (17) Mata gergaji (18) Pelindung serpihan (19) Kap pelindung debu untuk pengisapan (20) Nozel pengisap (21) Slang pengisap (22) Sekrup pelat dasar (23) Skala sudut mitre (24) Pemandu untuk mistar sejajar (25) Baut pengunci mistar sejajar (26) Mistar sejajar dengan pemotong bundar (27) Titik pusat pemotong bundar

a) Aksesori yang ada pada gambar atas yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat Anda lihat dalam program aksesori kami.

Data teknis

Mesin jigsaw berdaya baterai GST 185-LI
Nomor model	3601 EB3 0..
Tegangan nominal V=18
Kecepatan pemotongan tanpa begun n0	min-10-3500
Pemotongan mm 26
Kedalaman pemotongan maks.
- pada kayu mm 125
- pada aluminium mm 20
- pada tahun (non-alloy) mm 10
Sudut pemotongan (kiri/kanan) maks.	°45
Berat sesuai dengan EPTA-Procedure 01:2014	kg 2,4-3,4 A)
Suhu sekitar yang direkomendasikan kepada pengisian daya	°C 0 ... +35
Suhu sekitar yang diizinkan kepada pengoperasian® dan kepada penyimpanan	°C -20 ... +50
Baterai yang kompatibel GBA 18V...	ProCORE18V...
Baterai yang direkomendasikan GBA 18V...	≥4,0 Ah
	ProCORE18V...
	≥4,0 Ah

52 | Bahasa Indonesia

Mesin jigsaw berdaya baterai GST 185-LI
Perangkat pengisi daya yang direkomendasikan	GAL 18...
	GAX 18...
	GAL 36...

A) tergantung pada baterai yang digunakan

B) daya terbatas pada suhu < 0°C

Baterai

Bosch menjual perkakas listrik berdaya baterai bahkan tanpa baterai yang disertakan. Keterangan apakah lingkup pengiriman perkakas listrik termasuk dengan baterai dapat ditemukan di deskripsi.

Mengisi daya baterai

Hanya gunakan pengisi daya yang tercantum pada data teknis. Hanya pengisi daya ini yang sesuai dengan baterai li-ion yang digunakan pada perkakas listrik Anda.

Catatan: Baterai lithium-ion dikirim dalam keadaan terisi daya sebagian berdasarkan peraturan transportasi internasional. Untuk menjamin daya pengisi daya baterai, isi daya baterai hingga penuh sebelum menggunakannya untuk pertama kali.

Jangan menekan kembali tombol on/off jika perkakas listrik mati secara otomatis. Baterai dapat rusak.

Memasang baterai

Untuk melepas baterai, tekan tombol pelepas baterai dan keluarkan baterai. Jangan melepas baterai dengan paksa. Baterai memiliki 2 level penguncian untuk mencegah baterai terlepas saat tombol pelepas baterai ditekan secara tidak sengaja. Selama baterai terpasang di dalam perkakas listrik, baterai ditahan posisinya oleh pegas.

Indikator level pengisian daya baterai

LED berwarna hijau dari indikator level pengisian daya baterai menampilkan level pengisian daya baterai. Atas dasar keselamatan, permintaan level pengisian daya baterai hanya dapat dilakukan saat perkakas listrik dalam keadaan berhenti.

Tekan tombol indikator level pengisian daya baterai untuk menampilkan level pengisian baterai. Hal ini juga dapat dilakukan saat baterai dilepas.

Apabila LED tidak menyala setelah menekan tombol indikator level pengisian daya, terdapat kerusakan pada baterai dan baterai harus diganti.

Tipe baterai GBA 18V...

Kapasitas LED

Lampu permanen hijau 3 × 60 - 100%

LED Kapasitas

Lampu permanenten hijau 2×30-60%

Lampu permanenten hijau 1×5-30%

Lampu berkedip hijau 1×0-5%

Tipe baterai ProCORE18V...

LED Kapasitas

Lampu permanen hijau 5 × 80–100%

Lampu permanen hijau 4 × 60–80%

Lampu permanen hijau 3 × 40–60%

Lampu permanen hijau 2 × 20–40%

Lampu permanen hijau 1 × 5–20%

Lampu berkedip hijau 1 × 0–5%

Petunjuk untuk penanganan baterai yang optimal

Lindungilah baterai dari kelembapan dan air.

Simpan baterai pada rentang suhu antara -20°C hingga 50°C. Janganlah meletakkan baterai di dalam mobil, misalnya pada musim panas.

Bersihkanlah lubang ventilasi baterai dengan kuas yang lunak, bersih, dan kering secara berkala.

Waktu pengoperasian yang berkurang secara signifikan setelah pengisian daya menunjukkan bahwa baterai telah habis dan perlu diganti.

Perhatikan petunjuk untuk pembuangan.

Cara memasang

Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transportasi dan penyimpanan, keluarkanlah baterai dari perkakas listrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja.

Memasang/mengganti pisau gergaji

Pakailah sarung tangan pelindung saat memasang atau mengganti alat sisipan. Alat sisipan sangat tajam dan dapat memanas jika digunakan dalam waktu yang lama.

Memilih pisau gergaji

Lihat ikhtisar pisau gergaji yang disarankan di akhir petunjuk ini. Hanya pasang pisau gergaji dengan tangkai (berbentuk T). Pisau gergaji sebaiknya tidak lebih panjang daripada yang diperlukan untuk pemotongan yang hendak dikerjakan.

Untuk menggergaji lekukan, gunakanlah pisau gergaji yang tidak lebar.

Memasang mata gergaji (lihat gambar A)

Bersihkan batang mata gergaji sebelum dipasang.

Batang yang kotor tidak dapat dipasang dengan aman.

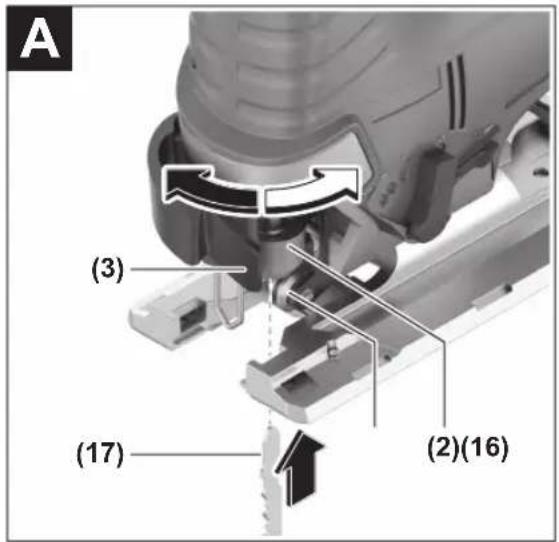

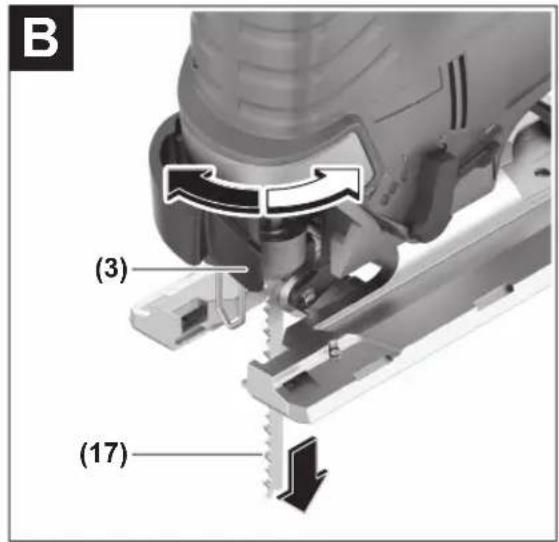

Tekan dan tahan tuas SDS (3) ke depan hingga maksimal. Geser mata gergaji (17) dengan gerigi ke arah pemotongan hingga terkunci pada dudukan mata gergaji (2). Pastikan saat memasang mata gergaji, punggung mata gergaji terletak pada alur rol pemandu (16). Pastikan pisau gergaji terpasang kencang. Pisau gergaji yang tidak kencang dapat terlepas dan mencederai Anda.

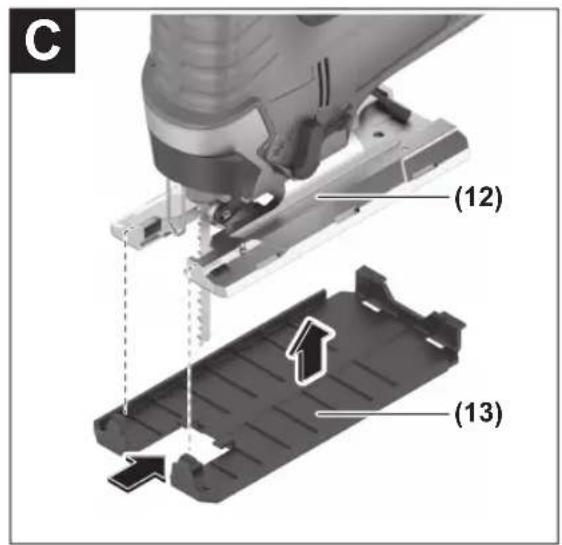

Boks peluncur (lihat gambar C)

Ketika mengerjakan permukaan yang sensitif, boks peluncur (13) dapat dipasang pada pelat dasar (12) untuk mencegah permukaan tergores.

Untuk memasang boks peluncur (13), kaitkan boks peluncur pada pelat dasar (12) di bagian depan, dorong boks peluncur di bagian belakang ke atas lalu kunci.

Pelindung serpihan (lihat gambar D)

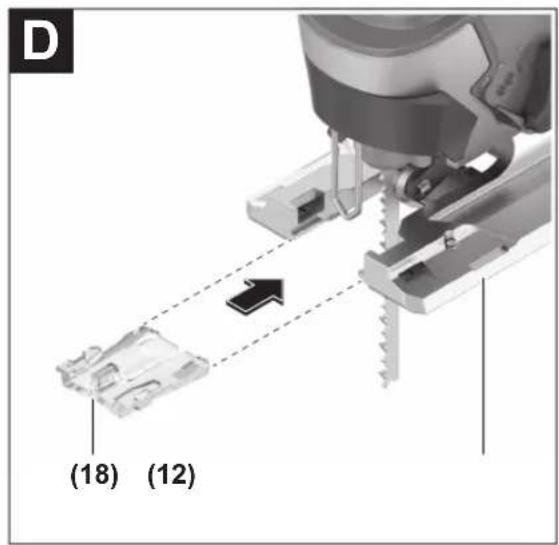

Pelindung serpihan (18) (aksesori) dapat melindungi permukaan agar tidak robek saat memotong kayu. Pelindung serpihan telah digunakan dengan mata gergaji yang sesuai dan dengan sudut pemotongan 0°. Pelat dasar (12) tidak boleh dipindahkan ke belakang untuk pemotongan tepi saat memotong dengan pelindung serpihan.

Geser pelindung serpihan (18) ke pelat dasar (12) dari depan.

Ketika menggunakan boks peluncur (13), pelindung serpihan (18) tidak dipasang ke pelat dasar (12), tetapi dipasang ke boks peluncur.

Pengisapan debu/serbuk

Debu dari bahan-bahan seperti cat yang mengandung timbal, jenis kayu tertentu, bahan mineral dan logam dapat berbahaya bagi kesehatan. Menyentuh atau menghirup debu tersebut dapat mengakibatkan reaksi alergi dan/atau penyakit saluran pernapasan bagi pengguna atau orang yang berada di dekatnya.

Beberapa debu tertentu seperti misalnya debu kayu ek atau pohon fagus silvatica dianggap sebagai penyebab kanker, terutama dalam campuran dengan bahan-bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan-bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli.

• Gunakanlah pengisap debu yang cocok untuk mengisap bahan yang dikerjakan.
• Pastikan terdapat ventilasi udara yang baik di tempat kerja. Dianjurkan untuk memakai masker anti debu dengan filter kelas P2.

Debu dapat tersulut dengan mudah.

Kap pelindung debu (lihat gambar E)

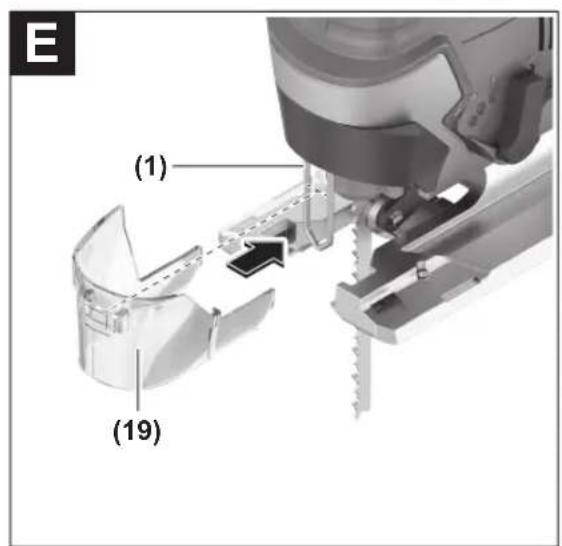

Pasang kap pelindung debu (19) sebelum perkakas listrik disambungkan pada pengisapan debu.

Pasang kap pelindung debu (19) pada perkakas listrik sehingga penopang terkunci pada pelindung dari sentuhan tangan kepada jari (1).

Lepaskan kap pelindung debu (19) untuk pengoperasian tanpa pengisapan debu serta untuk pemotongan sudut (mitre). Tarik kap pelindung debu dari pelindung sentuhan tangan kepada jari (1) ke depan.

Menyambungkan pengisapan debu (lihat gambar F-G)

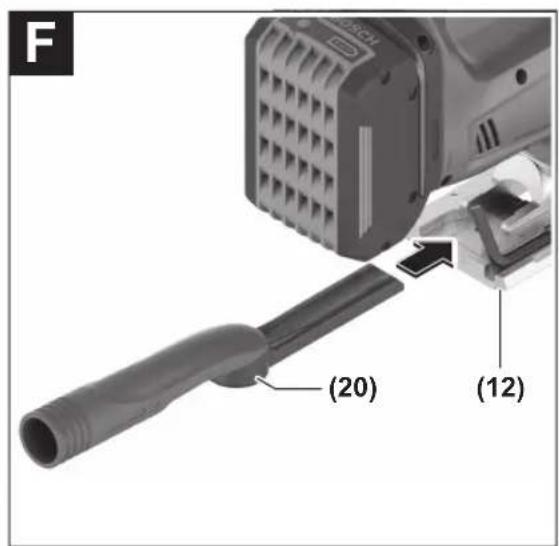

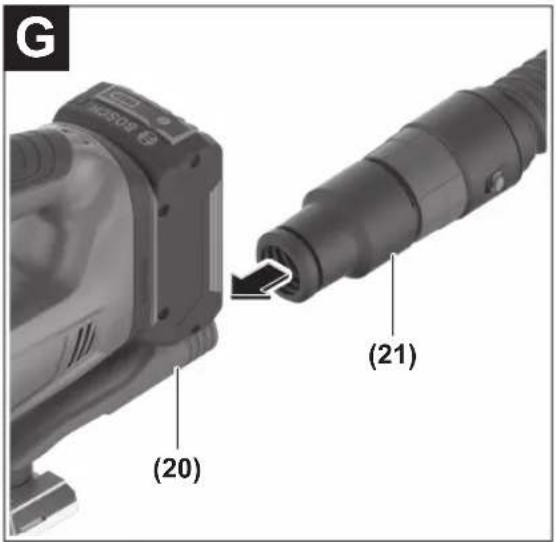

Pasang slang pengisap (21) (aksesori) pada sambungan pengisapan (20). Hubungkan slang pengisap (21) dengan pengisap debu (aksesori).

Ikhtisar mengenai sambungan pada pengisap debu yang berbeda dapat ditemukan pada bagian akhir panduan ini. Jika memungkinkan, gunakan pelindung serpihan (18) untuk pengisapan yang optimal.

Nonaktifkan alat blower serbuk gergaji jika pengisapan debu telah disambungkan.

Mesin pengisap debu harus sesuai dengan material yang dikerjakan.

Gunakan mesin pengisap khusus untuk pengisapan debu yang kering dan dapat membahayakan kesehatan atau memicu kanker.

Penggunaan

Mode pengoperasian

Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transportasi dan penyimpanan, keluarkanlah baterai dari perkakas listrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja.

Menyetel osilasi

Osilasi yang bisa diatur dalam empat tingkatan memungkinkan penyesuaian kecepatan pemotongan, daya pemotongan, dan ketebalan pemotongan yang optimal pada material kerja.

Dengan tuas pengatur (15) osilasi dapat diatur oleh pengoperasian.

Level 0 tanpa osilasi

Level I osilasi kecil

Level II osilasi menengah

Level III osilasi besar

Tingkat osilasi yang optimal untuk tiap penggunaan dapat ditentukan dengan uji coba. Rekomendasi berikut dapat diterapkan:

• Pilih tingkat osilasi yang lebih kecil atau matikan osilasi sepenuhnya sehingga tepi pemotongan menjadi lebih halus dan lebih bersih.
• Matikan osilasi saat bekerja dengan material yang pipih (misalnya pelat logam).
• Gunakan osilasi kecil saat bekerja dengan material yang keras (misalnya baja).
• Osilasi maksimal dapat digunakan saat bekerja dengan material yang lunak dan saat menggergaji kayu.

Mengatur sudut pemotongan (lihat gambar H)

Pelat dasar (12) dapat diputar ke kanan atau kiri untuk pemotongan miring hingga 45°.

Kap pelindung debu (19), sambungan pengisapan (20), dan pelindung serpihan (18) tidak dapat digunakan pada pemotongan yang sudah ditandai.

• Tekan sambungan pengisapan (20) sedikit ke bawah lalu tarik dari pelat dasar (12).
• Lepaskan kap pelindung debu (19) dan pelindung serpihan (18). Lepaskan sekrup (22) dengan kunci L (11) lalu geser sedikit pelat dasar (12) ke arah baterai.
• Untuk mengatur sudut miring, gerakkan pelat dasar (12) sesuai skala (23) ke posisi yang diinginkan. Sudut miring lainnya dapat diatur dengan mistar sudut. Kemudian geser pelat dasar (12) ke arah mata gergaji (17) hingga maksimal.
• Kencangkan kembali sekrup (22).

Memindahkan pelat dasar (lihat gambar H)

Pelat dasar (12) dapat dipindahkan ke belakang untuk pemotongan tepi.

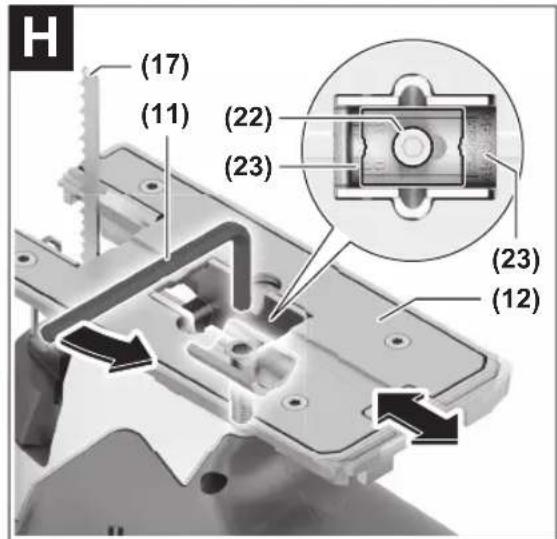

Lepaskan sekrup pelat dasar (22) dengan kunci L (11) dan geser pelat dasar (12) hingga maksimal ke arah baterai (8). Kencangkan kembali baut (22).

Pemotongan dengan pelat dasar (12) yang dipindahkan dapat dilakukan dengan sudut potong sebesar 0°. Selain itu, mistar penuntun dengan pemotong bundar (26) (aksesori) dan pelindung serpihan (18) tidak boleh digunakan.

Alat peniup serbuk gergaji

Garis potong serbuk dapat terjaga dari kotoran dengan aliran udara dari alat peniup serbuk.

Menghidupkan alat peniup serbuk gergaji: Pada pemotongan dengan tingkat pembersihan yang berat seperti pada kayu, bahan sintetis, dsb., (14) ke arah sambungan pengisapan.

Geser switch (14) ke arah sambungan pengisapan.

Mematikan alat peniup serbuk gergaji: Pada pemotongan dengan logam atau aluminium saat sambungan pengisapan terhubung, geser

switch (14) ke arah mata gergaji.

Cara penggunaan

Untuk menghidupkan perkakas listrik, pertama-tama tekan kunci pengaman (5) di samping simbol. Dengan begitu, kunci pengaman dinonaktifkan. Kemudian, tekan dan tahan tombol on/off (6).

Lampu kerja akan menyala saat tombol on/off (6) ditekan singkat atau ditekan sepenuhnya dan membantu menerangi area kerja saat kondisi cahaya tidak menguntungkan.

Jangan melihat lampu kerja secara langsung karena dapat menyilaukan mata.

Untuk mematikan perkakas listrik, lepaskan tombol on/off (6). Aktifkan kunci pengaman (5) dengan menekan kunci pengaman di samping simbol.

Mengontrol/melakukan penyetelan awal pada kecepatan pemotongan

Jumlah langkah perkakas listrik yang dihidupkan dapat disetel terus-menerus tergantung seberapa kuat tombol on/off (6) ditekan.

Jika tombol on/off (6) ditekan ringan, jumlah langkah menjadi rendah. Jika tekanan ditambah, jumlah langkah akan meningkat.

Dengan roda pemilih kecepatan (7), jumlah langkah dapat disetel sebelumnya dan diubah selama pengoperasian.

Jumlah langkah yang diperlukan tergantung pada material kerja dan kondisi kerja serta dapat ditentukan dengan uji coba.

Disarankan untuk mengurangi jumlah langkah setelah menggunakan mata gergaji pada benda kerja serta sudah memotong bahan sintetis dan aluminium.

Jika digunakan untuk waktu yang lama dengan jumlah langkah yang rendah, perkakas listrik dapat menjadi sangat panas. Lepaskan pisau gergaji dan biarkan perkakas listrik beroperasi dengan jumlah langkah maksimal selama kira-kira 3 menit untuk didinginkan.

Perlindungan terhadap beban berlebih yang bergantung suhu

Pada penggunaan yang normal, perkakas listrik tidak akan mengalami kelebihan beban. Pada saat mengalami beban berlebih atau suhu baterai melebihi batas yang diizinkan, kurangi putaran atau matikan perkakas listrik. Ketika kecepatan berkurang, perkakas listrik tidak akan beroperasi dengan kecepatan penuh hingga suhu baterai yang diizinkan telah tercapai atau ketika beban berkurang. Anda dapat mematikan perkakas listrik untuk mendinginkan baterai dan menyalakan kembali perkakas listrik dengan penonaktifan daya otomatis.

Petunjuk pengoperasian

Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transportasi dan penyimpanan, keluarkanlah baterai dari perkakas listrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja.

Segera matikan perkakas listrik jika pisau gergaji terhenti. Selalu gunakan permukaan yang stabil saat pengerjaan pada material yang kecil atau tipis.

Sebelum melakukan pemotongan, periksa benda kerja dari benda asing seperti paku, baut, atau sejenisnya pada kayu, papan partikel, material bangunan, dan lainnya, serta singkirkan benda asing tersebut.

Mesin jigsaw ini utamanya dirancang untuk membuat potongan melengkung. Selain itu, rangkaian produk dari Bosch menyediakan aksesori yang dapat digunakan untuk membuat potongan lurus atau potongan melengkung (tergantung model mesin jigsaw, misalnya mistar sejajar, rel pemandu, atau pemotong melengkung).

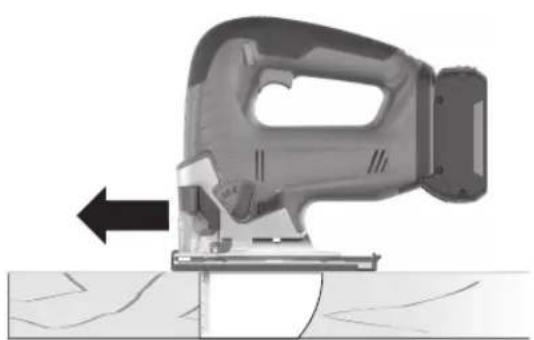

Mesin jigsaw genggam ini biasanya cenderung "keluar dari jalur pemotongannya", artinya, lengkungan tidak memiliki akurasi sudut dan pemotongan. Faktor utama yang memengaruhi akurasi tersebut yaitu ketebalan mata gergaji, panjang potongan, serta ketebalan dan kepadatan material benda kerja.

Oleh karena itu, selalu pastikan bahwa sistem pemotongan yang dipilih telah sesuai dengan ketentuan aplikasi Anda melalui pemotongan uji coba.

Pemotongan dalam (lihat gambar I)

Untuk pemotongan dalam, gunakan pisau gergaji yang pendek. Pemotongan dalam dapat dilakukan dengan sudut potong sebesar 0°.

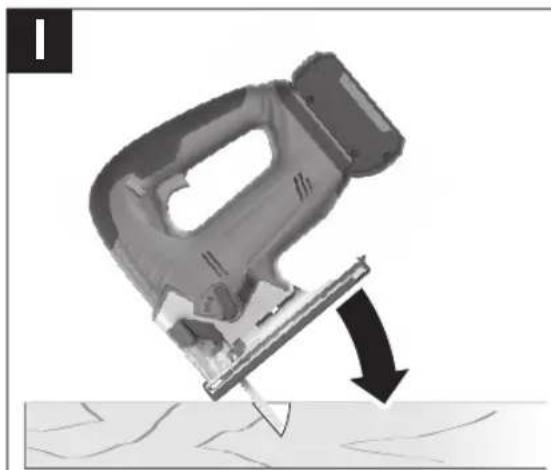

Letakkan perkakas listrik dengan tepi depan pelat dasar (12) pada benda kerja tanpa menyentuhkan pisau gergaji (17) pada benda kerja tersebut dan hidupkan perkakas listrik. Pada perkakas listrik dengan kontrol kecepatan, pilih jumlah langkah maksimal. Tekan kuat perkakas listrik pada benda kerja dan biarkan pisau gergaji masuk perlahan.

Begitu pelat dasar (12) terletak sepenuhnya pada benda kerja, potong benda kerja sepanjang garis yang diinginkan.

Mistar sejajar dengan pemotong bundar (aksesori)

Untuk bekerja dengan mistar sejajar dan pemotong bundar (26) (aksesori), ketebalan benda kerja tidak boleh melebihi 30mm.

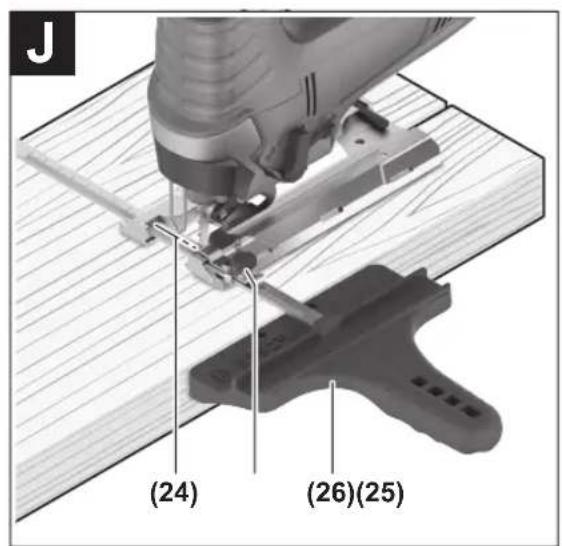

Pemotongan lurus (lihat gambar J): Kendurkan baut pengunci (25) dan geser skala mistar sejajar melalui [tidak jelas], atur lebar potongan sebagai nilai skala pada bagian dalam pelat dasar. Kencangkan baut pengunci (25).

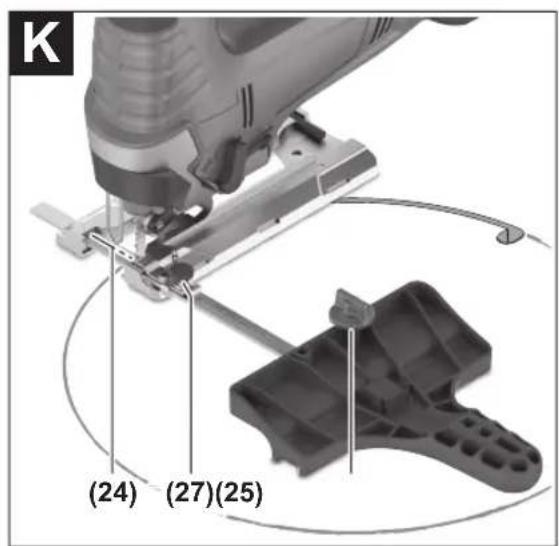

Pemotongan bundar (lihat gambar K): Buat lubang pada garis pemotongan di dalam lingkaran yang akan dipotong yang cukup untuk memasukkan pisau gergaji. Buat lubang dengan mesin potong atau kikir agar pisau gergaji dapat terletak secara merata pada garis potongan.

Pasang baut pengunci (25) ke sisi lain pada mistar sejajar. Geser skala mistar sejajar melalui pemandu (24) pada pelat dasar. Buat lubang pada benda kerja di tengah potongan yang akan digergaji. Masukkan titik pusat (27) melalui

lubang bagian dalam mistar sejajar dan lubang yang dibor. Atur jari-jari sebagai nilai skala pada tepi dalam pelat dasar. Kencangkan baut pengunci (25).

Zat pendingin/pelumas

Saat menggergaji logam, gunakan zat pendingin/pelumas di sepanjang garis pemotongan akibat pemanasan pada material.

Perawatan dan servis

Perawatan dan pembersihan

Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transport dan penyimpanan, keluarkanlah baterai dari perkakas listrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja. Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman.

Bersihkan dudukan pisau gergaji secara berkala. Untuk melakukannya, lepas pisau gergaji dari perkakas listrik dan ketukkan perkakas listrik dengan perlahan pada permukaan yang datar.

Perkakas listrik yang sangat kotor dapat tidak berfungsi dengan baik. Oleh karena itu, jangan menggergaji material yang menghasilkan banyak debu dari bawah atau di atas kepala.

Jika saluran keluar debu tersumbat, matikan perkakas listrik, lepaskan pengisap debu dan bersihkan debu dan serbuk.

Oleskan rol pemandu (16) sesekali dengan setetes minyak.

Periksa rol pemandu (16) secara teratur. Jika rol pemandu aus, rol pemandu harus diganti oleh Service Center Bosch resmi.

Layanan pelanggan dan konsultasi penggunaan

Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di:

www.bosch-pt.com

Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya.

Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk.

Indonesia

PT Robert Bosch

Jakarta Selatan 12310

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail] www.bosch-pt.co.id

Alamat layanan lainnya dapat ditemukan di: www.bosch-pt.com/serviceaddresses

Transportasi

Baterai li-ion yang direkomendasikan tunduk pada persyaratan terkait peraturan tentang bahan-bahan yang berbahaya. Baterai dapat diangkut di jalan oleh penggunanya tanpa pembatasan lebih lanjut. Pada pengiriman oleh pihak ketiga (misalnya transportasi udara atas perusahaan ekspedisi) harus ditaati syarat-syarat terkait kemasan dan pemberian tanda. Dalam hal ini, diperlukan konsultasi dengan ahli bahan-bahan berbahaya saat mengatur barang pengiriman.

Kirimkan baterainya jika housing-nya tidak rusak. Tutup bagian-bagian yang terbuka dan kemas baterai agar tidak bergerak-gerak di dalam kemasan. Taatilah peraturan nasional lainnya yang mungkin lebih rinci yang berlaku di negara Anda.

Cara membuang

Perkakas listrik, baterai, aksesori, dan kemasan harus didaur ulang dengan cara yang ramah lingkungan.

Jangan membuang perkakas listrik, aki/baterai ke dalam sampah rumah tangga!

Baterai:

Li-ion:

Perhatikanlah petunjuk-petunjuk dalam bab Transpor (lihat „Transpor“, Halaman 56).

Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng cách sẽ làm giảm nguy cơ thương tật cho bản thân.

dùng để sẽ làm giảm nguy cơ thương tật cho bản thân.

Phòng tránh máy khởi động bất ngờ. Đảm bảo công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hoặc lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngón tay đặt vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở có thể dẫn đến tai nạn. Tháo chìa khóa hay khóa điều chỉnh trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. Không rướn người. Luôn luôn giữ thế đứng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc và quần áo xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, đảm bảo các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gồm hút bụi có thể làm giảm các tác hại liên quan đến bụi gây ra. Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất cẩn có thể gây ra thương tích nghiêm trọng chỉ trong tích tắc.

Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế. Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. Rút phích cắm ra khỏi nguồn điện và/hoặc pin ra khỏi dụng cụ điện cầm tay nếu có thể tháo được, trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm

Jangan memaksakan mesin. Gunakan perkakas listrik yang sesuai dengan aplikasi Anda. Perkakas listrik yang berfungsi dengan benar akan bekerja lebih baik dan lebih aman sesuai dengan kecepatan yang dirancang. Jangan gunakan perkakas listrik jika sakelar tidak dapat menyalakan dan mematikannya. Perkakas listrik apa pun yang tidak dapat dikendalikan dengan sakelar berbahaya dan harus diperbaiki. Cabut steker dari sumber listrik dan/atau lepaskan baterai dari perkakas listrik jika dapat dilepas, sebelum melakukan penyesuaian apa pun, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan pencegahan seperti itu mengurangi risiko perkakas listrik menyala secara tidak sengaja. Simpan perkakas listrik yang tidak digunakan di tempat yang tidak dapat dijangkau anak-anak dan jangan biarkan orang yang tidak terbiasa dengan perkakas listrik atau petunjuk ini menggunakan perkakas listrik. Perkakas listrik berbahaya.

Bảo quản dụng cụ điện cầm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, thay thế máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay tồi. Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cắm v.v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sử dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. Giữ tay cầm và bề mặt nắm khô ráo, sạch sẽ và không dính dầu mỡ. Tay cầm và bề mặt nắm trơn tuột không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngờ.

Sử dụng và bảo quản dụng cụ dùng pin

Chỉ được sạc pin lại với bộ nạp điện do nhà sản xuất chỉ định. Bộ nạp điện thích hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho một loại pin khác. Chỉ sử dụng dụng cụ điện cầm tay với loại pin được thiết kế đặc biệt riêng cho máy. Sử dụng bất kỳ loại pin khác có thể dẫn đến thương tật hay cháy. Khi không sử dụng pin, để cách xa các vật bằng kim loại như kẹp giấy, tiền xu, chìa khóa, đinh, ốc vít hay các đồ vật kim loại nhỏ khác, có thể gây ra sự tiếp xúc từ một đầu cực với một đầu cực khác. Sự chập mạch của các đầu cực với nhau có thể gây bỏng hay cháy. Bảo quản ở tình trạng tối, dung dịch từ pin có thể tuôn ra; tránh tiếp xúc. Nếu vô tình chạm phải, hãy xối nước để rửa. Nếu dung dịch vào mắt, cần thêm sự hỗ trợ của y tế. Dung dịch tiết ra từ pin có thể gây ngứa hay bỏng. Không được sử dụng bộ pin hoặc dụng cụ đã bị hủy hoại hoặc bị thay đổi. Pin hỏng hoặc bị thay đổi có thể gây ra những tác động không lường trước được như cháy nổ hoặc nguy cơ thương tích. Không đặt bộ pin hoặc dụng cụ ở gần lửa hoặc nơi quá nhiệt. Tiếp xúc với lửa hoặc nhiệt độ cao trên 130°C có thể gây nổ. Tuân thủ tất cả các hướng dẫn nạp và không nạp bộ pin hay dụng cụ ở bên ngoài phạm vi nhiệt độ đã được quy định trong các hướng dẫn. Nạp không đúng cách hoặc ở nhiệt độ

ngoài phạm vi nạp đã quy định có thể làm hỏng pin và gia tăng nguy cơ cháy.

Bảo dưỡng

Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên. Không bao giờ sửa chữa các bộ pin đã hỏng. Chỉ cho phép nhà sản xuất hoặc các nhà cung cấp dịch vụ có uy quyền thực hiện dịch vụ sửa chữa cho các bộ pin.

www.bosch-pt.com
