MANUAL DE USUARIO GDM 1334 Professional BOSCH

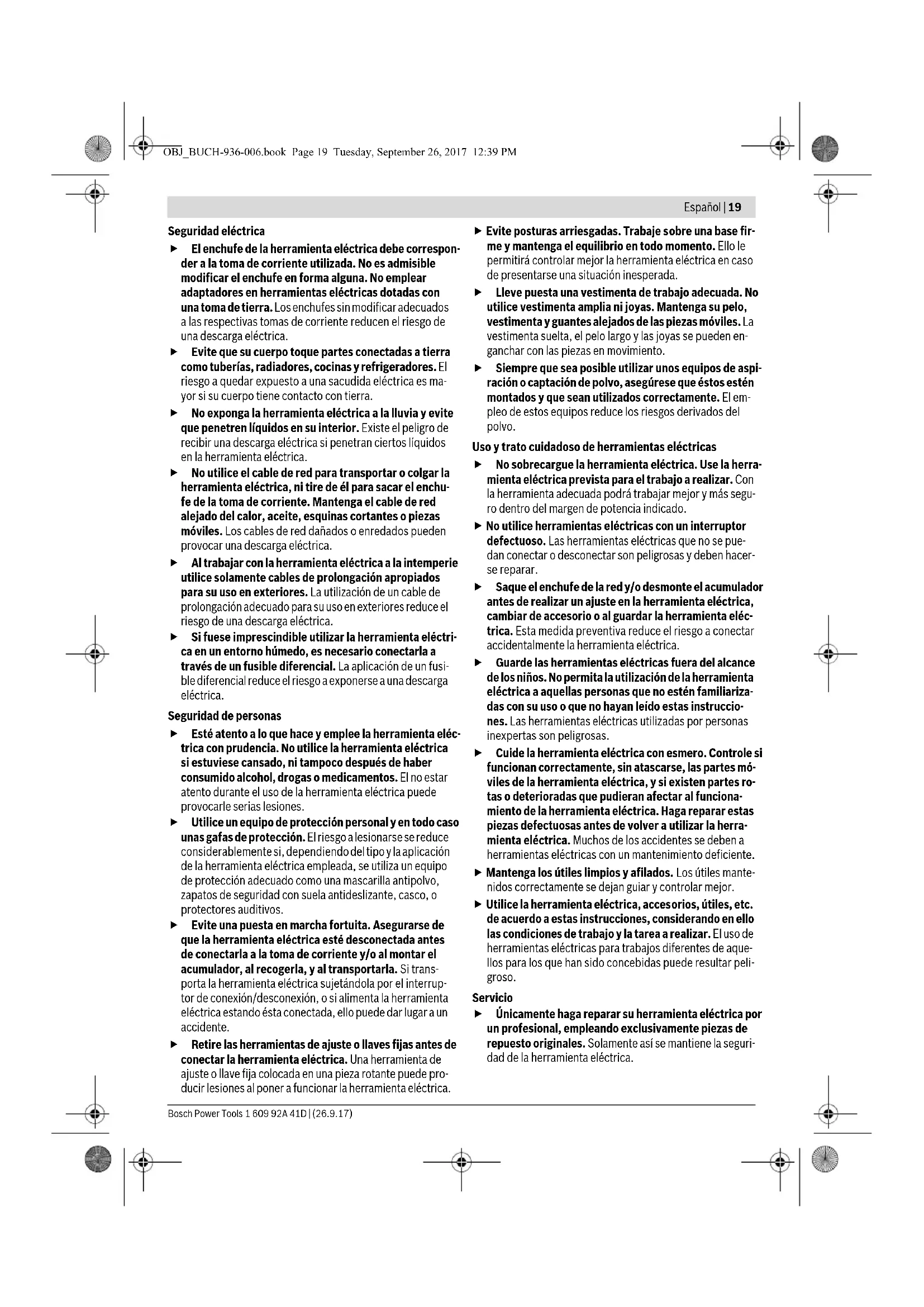

Tel. : +221 33 849 01 01 Fax : +221 33 823 34 20 Élimination des déchets Les outils électroportatifs, ainsi que leurs accessoires et em- ballages, doivent pouvoir suivre chacun une voie de recyclage appropriée. Ne jetez pas les outils électroportatifs avec les or- dures ménagères ! Sous réserve de modifications. Español Instrucciones de seguridad Advertencias de peligro generales para herramientas eléctricas Lea íntegramente estas adverten- cias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instruccio- nes siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. El término herramienta eléctrica empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléc- tricas accionadas por acumulador (o sea, sin cable de red). Seguridad del puesto de trabajo Mantenga limpio y bien iluminado su puesto de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combus- tibles líquidos, gases o material en polvo. Las herra- mientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica. ADVERTENCIA OBJ_BUCH-936-006.book Page 18 Tuesday, September 26, 2017 12:39 PMEspañol | 19 Bosch Power Tools 1 609 92A 41D | (26.9.17) Seguridad eléctrica El enchufe de la herramienta eléctrica debe correspon- der a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es ma- yor si su cuerpo tiene contacto con tierra. No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchu- fe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. Si fuese imprescindible utilizar la herramienta eléctri- ca en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusi- ble diferencial reduce el riesgo a exponerse a una descarga eléctrica. Seguridad de personas Esté atento a lo que hace y emplee la herramienta eléc- trica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones. Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si trans- porta la herramienta eléctrica sujetándola por el interrup- tor de conexión/desconexión, o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente. Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede pro- ducir lesiones al poner a funcionar la herramienta eléctrica. Evite posturas arriesgadas. Trabaje sobre una base fir- me y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden en- ganchar con las piezas en movimiento. Siempre que sea posible utilizar unos equipos de aspi- ración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El em- pleo de estos equipos reduce los riesgos derivados del polvo. Uso y trato cuidadoso de herramientas eléctricas No sobrecargue la herramienta eléctrica. Use la herra- mienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más segu- ro dentro del margen de potencia indicado. No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se pue- dan conectar o desconectar son peligrosas y deben hacer- se reparar. Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléc- trica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica. Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiariza- das con su uso o que no hayan leído estas instruccio- nes. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. Cuide la herramienta eléctrica con esmero. Controle si funcionan correctamente, sin atascarse, las partes mó- viles de la herramienta eléctrica, y si existen partes ro- tas o deterioradas que pudieran afectar al funciona- miento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herra- mienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente. Mantenga los útiles limpios y afilados. Los útiles mante- nidos correctamente se dejan guiar y controlar mejor. Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aque- llos para los que han sido concebidas puede resultar peli- groso. Servicio Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguri- dad de la herramienta eléctrica. OBJ_BUCH-936-006.book Page 19 Tuesday, September 26, 2017 12:39 PM20 | Español 1 609 92A 41D | (26.9.17) Bosch Power Tools Instrucciones de seguridad para tronzadoras La caperuza protectora perteneciente a la herramienta eléctrica deberá montarse firmemente, cuidando que quede orientada de manera que ofrezca una seguridad máxima, o sea, cubriendo al máximo la parte del útil a la que queda expuesta el usuario. Cuide que Ud. y las de- más personas en las inmediaciones se encuentren fue- ra del plano de rotación del disco. La misión de la cape- ruza protectora es proteger al usuario de los fragmentos que puedan desprenderse del útil y del contacto acciden- tal con éste. Utilice exclusivamente discos tronzadores diamanta- dos en su herramienta eléctrica. El mero hecho de que sea acoplable un accesorio a su herramienta eléctrica no implica que su utilización resulte segura. Las revoluciones admisibles del útil deberán ser como mínimo iguales a las revoluciones máximas indicadas en la herramienta eléctrica. Aquellos accesorios que gi- ren a unas revoluciones mayores a las admisibles pueden llegar a romperse y salir despedidos. Solamente emplee el útil para aquellos trabajos para los que fue concebido. P. ej.: no emplee las caras de los discos tronzadores para amolar. En los discos de tron- zar, el arranque de material deberá llevarse a cabo con la periferia del disco. Si son sometidos a un esfuerzo lateral, ello puede provocar su rotura. Siempre use una brida en perfecto estado y del diáme- tro prescrito para el disco seleccionado. Una brida ade- cuada soporta convenientemente el útil reduciendo así el peligro de rotura del mismo. El diámetro exterior y el grosor del útil deberán corres- ponder con las medidas indicadas para su herramienta eléctrica. Los útiles de dimensiones incorrectas no pue- den protegerse ni controlarse con suficiente seguridad. El diámetro de alojamiento de los discos y de las bridas deberá ajustar exactamente en el husillo de su herra- mienta eléctrica. Los útiles que no ajusten exactamente sobre el husillo, al girar descentrados, generan unas vibra- ciones excesivas y pueden hacerle perder el control sobre la herramienta eléctrica. No emplee discos dañados. Antes de cada utilización inspeccione si los discos están desportillados o fisura- dos. Si se le cae la herramienta eléctrica o el disco, ins- peccione si éste ha sufrido algún daño o monte otro dis- co en correctas condiciones. Una vez inspeccionado y montado el disco sitúese Ud. y las personas circundan- tes fuera del plano de rotación del disco y deje funcio- nar la herramienta eléctrica en vacío, a las revolucio- nes máximas, durante un minuto. Por lo regular, los discos dañados suelen romperse al realizar esta compro- bación. Utilice un equipo de protección personal. Dependiendo del trabajo a realizar use una careta, una protección pa- ra los ojos, o unas gafas de protección. Si procede, em- plee una mascarilla antipolvo, protectores auditivos, guantes de protección o un mandil especial adecuado para protegerle de los pequeños fragmentos que pudie- ran salir proyectados al desprenderse del útil o pieza. Las gafas de protección deberán ser indicadas para prote- gerle de los fragmentos que pudieran salir despedidos al trabajar. La mascarilla antipolvo o respiratoria deberá ser apta para filtrar las partículas producidas al trabajar. La ex- posición prolongada al ruido puede provocar sordera. Cuide que las personas en las inmediaciones se man- tengan a suficiente distancia de la zona de trabajo. To- da persona que acceda a la zona de trabajo deberá uti- lizar un equipo de protección personal. Podrían ser lesionadas, incluso fuera del área de trabajo inmediato, al salir proyectados fragmentos de la pieza de trabajo o del útil. Únicamente sujete el aparato por las empuñaduras ais- ladas al realizar trabajos en los que el útil pueda tocar conductores eléctricos ocultos o el propio cable del aparato. El contacto con conductores bajo tensión puede hacer que las partes metálicas del aparato le provoquen una descarga eléctrica. Mantenga el cable de red alejado del útil en funciona- miento. En caso de que Ud. pierda el control sobre el apara- to, el cable de red puede llegar a cortarse o enredarse y arrastrarle su mano o brazo contra el útil en funcionamiento. Jamás deposite la herramienta eléctrica antes de que el útil se haya detenido por completo. El útil en funciona- miento puede llegar a tocar la base de apoyo y hacerle per- der el control sobre la herramienta eléctrica. No deje funcionar la herramienta eléctrica mientras la transporta. El útil en funcionamiento podría lesionarle al engancharse accidentalmente con su vestimenta. Limpie periódicamente las rejillas de refrigeración de su herramienta eléctrica. El ventilador del motor aspira polvo hacia el interior de la carcasa, por lo que, en caso de una acumulación fuerte de polvo metálico, ello puede pro- vocarle una descarga eléctrica. No utilice la herramienta eléctrica cerca de materiales combustibles. Las chispas producidas al trabajar pueden llegar a incendiar estos materiales. No emplee útiles que requieran ser refrigerados con lí- quidos. La aplicación de agua u otros refrigerantes líqui- dos puede comportar una descarga eléctrica. Causas del retroceso y advertencias al respecto El retroceso es una reacción brusca que se produce al atas- carse o engancharse un disco en rotación. Al atascarse o engancharse el disco en funcionamiento, éste es frenado bruscamente. Ello puede hacerle perder el control sobre la herramienta eléctrica y hacer que ésta salga impulsada en dirección opuesta al sentido de giro que tenía el disco. En el caso, p. ej., de que un disco se atasque o bloquee en la pieza de trabajo, puede suceder que el canto del útil que penetra en el material se enganche, provocando la rotura del útil o el retroceso brusco del aparato. Según el sentido de giro y la posición del útil en el momento de bloquearse puede que éste resulte despedido hacia, o en sentido opuesto al usuario. En estos casos puede suceder que el útil incluso llegue a romperse. OBJ_BUCH-936-006.book Page 20 Tuesday, September 26, 2017 12:39 PMEspañol | 21 Bosch Power Tools 1 609 92A 41D | (26.9.17) El retroceso es ocasionado por la aplicación o manejo inco- rrecto de la herramienta eléctrica. Es posible evitarlo ate- niéndose a las medidas preventivas que a continuación se detallan. Sujete con firmeza la herramienta eléctrica y manten- ga su cuerpo y brazos en una posición propicia para re- sistir las fuerzas de reacción. Si forma parte del apara- to, utilice siempre la empuñadura adicional para poder soportar mejor las fuerzas de retroceso, además de los pares de reacción que se presentan en la puesta en marcha. El usuario puede controlar las fuerzas de retro- ceso y de reacción si toma unas medidas preventivas oportunas. Jamás aproxime su mano al útil en funcionamiento. En caso de un retroceso, el útil podría lesionarle la mano. No coloque su cuerpo alineado con el disco en funciona- miento. Al retroceder bruscamente, la herramienta eléc- trica saldrá despedida desde el punto de bloqueo en direc- ción opuesta al sentido de giro del útil. Tenga especial precaución al trabajar esquinas, cantos afilados, etc. Evite que el útil de amolar rebote contra la pieza de trabajo o que se atasque. En las esquinas, can- tos afilados, o al rebotar, el útil en funcionamiento tiende a atascarse. Ello puede hacerle perder el control o causar un retroceso del útil. No utilice útiles dentados o para talla de madera, ni tampoco discos diamantados segmentados si el ancho de sus ranuras en la periferia es superior a 10 mm. Es- tos útiles son propensos al retroceso y pueden hacerle per- der el control sobre la herramienta eléctrica. Evite que se bloquee el disco y una presión de aplica- ción excesiva. No intente realizar cortes demasiado profundos. Al solicitar en exceso el disco éste es más pro- penso a ladearse, bloquearse, a ser rechazado, o a rom- perse. Si el disco se bloquea, o si tuviese que interrumpir el corte por otro motivo, desconecte el aparato y mantén- galo en esa posición, sin moverlo, hasta que el disco se haya detenido por completo. Jamás intente sacar el disco en marcha de la ranura de corte, ya que ello po- dría provocar que éste retroceda bruscamente. Investi- gue y subsane la causa del bloqueo. No intente proseguir el corte, estando insertado el dis- co tronzador en la ranura de corte. Una vez fuera de la ranura de corte, espere a que el disco tronzador haya alcanzado las revoluciones máximas, y prosiga enton- ces el corte con cautela. En caso contrario el disco tron- zador podría bloquearse, salirse de la ranura de corte, o re- troceder bruscamente. Soporte las planchas u otras piezas de trabajo grandes para reducir el riesgo de bloqueo o retroceso del disco tronzador. Las piezas de trabajo grandes tienden a curvar- se por su propio peso. La pieza de trabajo deberá apoyarse desde abajo a ambos lados tanto cerca de la línea de corte como en los bordes. Proceda con especial cautela al realizar recortes “por inmersión” en paredes o superficies similares. El disco tronzador puede ser rechazado al tocar tuberías de gas o agua, conductores eléctricos, u otros objetos. Instrucciones de seguridad adicionales Use unas gafas de protección. Colóquese una mascarilla antipolvo. Sujete y asegure firmemente la pieza de trabajo a una base estable con unas mordazas o algo similar. Si sola- mente sujeta la pieza de trabajo con la mano o presionán- dola contra su cuerpo, la sujeción es insegura y Ud. puede entonces llegar a perder el control. Utilice unos protectores auditivos, gafas de protec- ción, mascarilla antipolvo y guantes. Como mascarilla antipolvo emplee al menos una semimáscara filtradora de partículas de la clase FFP 2. Utilice unos aparatos de exploración adecuados para detectar posibles tuberías de agua y gas o cables eléc- tricos ocultos, o consulte a la compañía local que le abastece con energía. El contacto con cables eléctricos puede electrocutarle o causar un incendio. Al dañar las tu- berías de gas, ello puede dar lugar a una explosión. La per- foración de una tubería de agua puede redundar en daños materiales o provocar una electrocución. Después de trabajar con el disco de tronzar, antes de tocarlo, espere a que éste se haya enfriado. El disco tronzador puede ponerse muy caliente al trabajar. El enchufe macho de conexión, debe ser conectado so- lamente a un enchufe hembra de las mismas caracteris- ticas técnicas del enchufe macho en materia. Descripción y prestaciones del producto Lea íntegramente estas advertencias de pe- ligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones si- guientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Utilización reglamentaria La herramienta eléctrica está destinada, mediante un apoyo fijo con la placa base y la utilización de una cubierta protecto- ra, para el tronzado y el ranurado horizontal de preponderan- temente materiales minerales como por ejemplo mármol sin utilización de agua. La herramienta eléctrica no está destina- da para cortar madera, plástico o metal. OBJ_BUCH-936-006.book Page 21 Tuesday, September 26, 2017 12:39 PM22 | Español 1 609 92A 41D | (26.9.17) Bosch Power Tools Componentes principales La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada. 1 Interruptor de conexión/desconexión 2 Tecla de enclavamiento del interruptor de conexión/ desconexión 3 Escala de profundidad de corte 4 Tornillo de mariposa para preselección de la profundidad de corte 5 Flecha de sentido de giro del husillo 6 Caperuza protectora 7 Marca de posición para 0° 8 Marca de posición para 45° 9 Tornillo de mariposa para preselección del ángulo de inglete 10 Placa base 11 Escala de ángulo de corte 12 Empuñadura (zona de agarre aislada) 13 Husillo motriz 14 Brida de apoyo 15 Disco de tronzar diamantado* 16 Brida de apriete 17 Llave anular 18 Tornillo de sujeción 19 Llave macho hexagonal 20 Tornillo de mariposa de tope paralelo* 21 Tope paralelo* *Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opciona- les se detalla en nuestro programa de accesorios. Datos técnicos Montaje Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente. Dispositivo de aspiración de polvo El polvo de ciertos materiales como, pinturas que conten- gan plomo, ciertos tipos de madera y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos pueden provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermedades respiratorias. Ciertos polvos como los de roble, encina y haya son consi- derados como cancerígenos, especialmente en combina- ción con los aditivos para el tratamiento de la madera (cro- matos, conservantes de la madera). Los materiales que contengan amianto solamente deberán ser procesados por especialistas. – Observe que esté bien ventilado el puesto de trabajo. – Se recomienda una mascarilla protectora con un filtro de la clase P2. Observe las prescripciones vigentes en su país sobre los materiales a trabajar. Montaje/desmontaje del disco tronzador diamantado (ver figura A) Al montar o sustituir discos tronzadores diamantados se recomienda emplear guantes de protección. Los discos tronzadores diamantados pueden ponerse muy calientes al trabajar; espere a que se enfríen antes de tocarlos. Siempre utilice un disco tronzador diamantado del ta- maño correcto y con el diámetro de alojamiento apro- piado, tal como se indica en los datos técnicos. Solamente use discos tronzadores diamantados. Si los discos tronzadores diamantados van segmentados es imprescindible que dispongan de unos ángulos de cor- te negativos y unas ranuras entre los segmentos de un ancho máximo de 10 mm. Sierra para piedra GDM 13-34 GDM 13-34 Nº de artículo 3 601 36A 2.. 3 601 36A 2B0 Potencia absorbida nominal W13001300 Revoluciones nominales min

Diámetro de discos tronzadores diamantados, máx. mm 114 114 Grosor del disco tronzador, mín. mm 1,6 1,6 Grosor del disco tronzador, máx. mm 2,4 2,4 Diámetro del orificio mm 20 15 Profundidad de corte máx. – con ángulo de inglete de 0° – con ángulo de inglete de 45°

Peso según EPTA-Procedure 01:2014 kg 2,8 2,8 Clase de protección /II /II Estos datos son válidos para una tensión nominal de [U] 230 V. Los valores pueden variar para otras tensiones y en ejecuciones específicas para cier- tos países. OBJ_BUCH-936-006.book Page 22 Tuesday, September 26, 2017 12:39 PMEspañol | 23 Bosch Power Tools 1 609 92A 41D | (26.9.17) Montaje del disco tronzador diamantado Limpie el disco tronzador diamantado 15 y todas las piezas de sujeción a montar. Inserte la brida de apoyo 14 en el husillo motriz 13. Monte el disco tronzador diamantado 15 en la brida de apoyo

14. Deberá coincidir el sentido de corte del disco tronzador
