GSA18V-110 Professional - Scie BOSCH - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO GSA18V-110 Professional BOSCH

Versión en español Ver la página 32

Équipement standard Accessoires et attachements en option
- Lames de scies alternatives Bosch - Sac de transport
Símbolos de seguridadLas definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de seguridad. Por favor, lea el manual y preste atención a estos símbolos.
	Éste es el símbolo de alerta de seguridad. Se utiliza para alertarle a usted de posibles peligros de lesiones corporales. Obedezca todos los mensajes de seguridad que sigan a este símbolo para evitar posibles lesiones o muerte.
	PELIGRO indica una situación peligrosa que, si no se evita, causará la muerte o lesiones graves.
	ADVERTENCIA indica una situación peligrosa que, si no se evita, podría causar la muerte o lesiones graves.
	PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría causar lesiones leves o moderadas.

Advertencias generales de seguridad para herramientas mecánicas

ADVERTENCIA

Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones suministradas con esta herramienta eléctrica. Si no se siguen todas las instruc-

ciones que se indican a continuación, es posible que el resultado sea descargas eléctricas, incendio y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA

La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica alimentada por la red eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).

1. Seguridad del área de trabajo

a. Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras invitan a que se produzcan accidentes.
b. No utilice herramientas mecánicas en atmósferas explosivas, como por ejemplo en presencia de líquidos, gases o polvos inflamables. Las herramientas mecánicas generan chispas que pueden incendiar el polvo o los vapores.
c. Mantenga alejados a los niños y a las personas que estén presentes mientras esté utilizando una herramienta mecánica. Las distracciones pueden hacerle perder el control de la herramienta.

2. Seguridad eléctrica

a. Los enchufes de las herramientas mecánicas deben coincidir con el tomacorriente. No modifique nunca el enchufe de ningún modo. No use enchufes adaptadores con herramientas mecánicas conectadas a tierra (puestas a tierra). Los enchufes no modificados y los tomacorrientes coincidentes reducirán el riesgo de sacudidas eléctricas.

b. Evite el contacto del cuerpo con las superficies conectadas o puestas a tierra, tales como tuberías, ra-

diadores, estufas y refrigeradores. Hay un aumento del riesgo de sacudidas eléctricas si el cuerpo del operador se conecta o pone a tierra.

c. No exponga las herramientas mecánicas a la lluvia o a condiciones mojadas. La entrada de agua en una herramienta mecánica aumentará el riesgo de que se produzcan sacudidas eléctricas.
d. No maltrate el cordón de energía. No use nunca el cordón para transportar la herramienta mecánica, tirar de ella o desenchufarla. Mantenga el cordón alejado del calor, el aceite, los bordes afilados o las piezas móviles. Los cordones dañados o enganchados aumentan el riesgo de que se produzcan sacudidas eléctricas.
e. Cuando utilice una herramienta mecánica en el exterior, use un cordón de extensión adecuado para uso a la intemperie. La utilización de un cordón adecuado para uso a la intemperie reduce el riesgo de que se produzcan sacudidas eléctricas.
f. Si es inevitable utilizar una herramienta mecánica en un lugar húmedo, utilice una fuente de energía protegida por un interruptor de circuito accionado por corriente de pérdida a tierra (GFCI). El uso de un GFCI reduce el riesgo de sacudidas eléctricas.

Advertencias generales de seguridad para herramientas mecánicas

3. Seguridad personal

a. Manténgase alerta, fijese en lo que está haciendo y use el sentido común cuando esté utilizando una herramienta mecánica. No use una herramienta mecánica cuando esté cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción mientras esté utilizando herramientas mecánicas podría causar lesiones corporales graves.
b. Use equipo de protección personal. Use siempre protección de los ojos. El equipo de protección, como por ejemplo una máscara antipolvo, calzado de seguridad antideslizante, casco o protección de oídos, utilizado para las condiciones apropiadas, reducirá las lesiones corporales.
c. Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectar la herramienta a la fuente de energía y / o al paquete de batería, levantar la herramienta o transportarla. Transportar herramientas mecánicas con un dedo en el interruptor o encender herramientas mecánicas que tengan el interruptor en la posición de encendido invita a que se produzcan accidentes.
d. Quite todas las llaves de ajuste o de tuerca antes de encender la herramienta mecánica. Una llave de tuerca o de ajuste que se deje colocada en una pieza giratoria de la herramienta mecánica podría causar lesiones corporales.
e. No intente alcanzar demasiado lejos. Mantenga un apoyo de los pies y un equilibrio apropiados en todo momento. Esto permite controlar mejor la herramienta mecánica en situaciones inesperadas.
f. Vístase adecuadamente. No use ropa holgada ni alhajas holgadas. Mantenga el pelo y la ropa de las piezas móviles. La ropa holgada, las alhajas holgadas o el pelo largo pueden quedar atrapados en las piezas móviles.
g. Si se proporcionan dispositivos para la conexión de instalaciones de extracción y recolección de polvo, asegúrese de que dichas instalaciones estén conectadas y se usen correctamente. El uso de dispositivos de recolección de polvo puede reducir los peligros relacionados con el polvo.

4. Uso y cuidado de las herramientas mecánicas

a. No fuerce la herramienta mecánica. Use la herramienta mecánica correcta para la aplicación que desee realizar. La herramienta mecánica correcta hará el trabajo mejor y con más seguridad a la capacidad nominal para la que fue diseñada.

b. No use la herramienta mecánica si el interruptor no la enciende y apaga. Toda herramienta mecánica que no se pueda controlar con el interruptor es peligrosa y debe ser reparada.

c. Desconecte el enchufe de la fuente de alimentación y/o retire el paquete de batería de la herramienta eléctrica antes de hacer cualquier ajuste, cambiar accesorios o almacenar herramientas eléctricas. Dichas medidas preventivas de seguridad reducen el riesgo de arrancar accidentalmente la herramienta mecánica.

d. Guarde las herramientas que no esté usando fuera del alcance de los niños y no deje que personas que no estén familiarizadas con la herramienta mecánica o con estas instrucciones utilicen la herramienta. Las herramientas mecánicas son peligrosas en manos de usuarios que no hayan recibido capacitación.

e. Mantenga las herramientas eléctricas y sus accesorios. Compruebe si hay piezas móviles desalineadas o atoradas, si hay piezas rotas y cualquier otra situación que pueda afectar al funcionamiento de la herramienta eléctrica. Si la herramienta eléctrica está dañada, haga que sea reparada antes de utilizarla. Muchos accidentes son causados por herramientas mecánicas mantenidas deficientemente.

f. Mantenga las herramientas de corte afiladas y limpias. Es menos probable que las herramientas de corte mantenidas apropiadamente, con bordes de corte afilados, se atoren, y dichas herramientas son más fáciles de controlar.

g. Utilice la herramienta mecánica, los accesorios, las brocas de la herramienta, etc., de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y el trabajo que se vaya a realizar. El uso de la herramienta mecánica para operaciones distintas a aquéllas para las que fue diseñada podría causar una situación peligrosa.

5. Uso y cuidado de las herramientas alimentadas por baterías

a. Recargue las baterías solamente con el cargador especificado por el fabricante. Un cargador que es adecuado para un tipo de paquete de batería puede crear un riesgo de incendio cuando se utiliza con otro paquete de batería.
b. Utilice las herramientas mecánicas solamente con paquetes de batería designados específicamente. El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones e incendio.
c. Cuando el paquete de batería no se esté usando, manténgalo alejado de otros objetos metálicos,

Advertencias generales de seguridad para herramientas mecánicas

tales como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que pueden hacer una conexión de un terminal a otro. Si se cortocircuitan los terminales de la batería uno con otro, se pueden causar quemaduras o un incendio.

d. En condiciones abusivas, es posible que se eyecte líquido de la batería. Evite el contacto. Si se produce un contacto accidental, enjuáguese con agua. Si el líquido entra en contacto con los ojos, obtenga además ayuda médica. El líquido que salga eyectado de la batería puede causar irritación o quemaduras.
e. No utilice un paquete de batería o una herramienta que hayan sido dañados o modificados. Es posible que las baterías dañadas o modificadas exhiban un comportamiento impredecible que cause un incendio, una explosión o riesgo de lesiones.
f. No exponga un paquete de batería o una herramienta a un fuego o una temperatura excesiva. Es posible que la exposición a un fuego o una temperatura superior a 265 °F cause una explosión.

g. Siga todas las instrucciones de carga y no cargue el paquete de batería ni la herramienta fuera del intervalo de temperatura especificado en las instrucciones. Es posible que realizar una carga incorrectamente o a temperaturas que estén fuera del intervalo especificado dañe la batería y aumente el riesgo de incendio.

6. Servicio de ajustes y reparaciones

a. Haga que su herramienta mecánica reciba servicio de un técnico de reparaciones calificado, utilizando únicamente piezas de repuesto idénticas. Esto asegurará que se mantenga la seguridad de la herramienta mecánica.
b. No haga nunca servicio de ajustes y reparaciones de paquetes de batería dañados. El servicio de ajustes y reparaciones de los paquetes de batería deberá ser realizado únicamente por el fabricante o por proveedores de servicio autorizados.

Normas de seguridad para sierras alternativas sin cordón

a. Agarre la herramienta eléctrica por las superficies de agarre con aislamiento cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con cableado oculto. Si el accesorio de corte entra en contacto con un cable con corriente, puede que eso haga que las partes metálicas de la herramienta eléctrica que están al descubierto lleven corriente, lo cual podría causar una descarga eléctrica al operador.
b. Use abrazaderas u otro modo práctico de sujetar y soportar la pieza de trabajo en una plataforma estable. Si se sujeta la pieza de trabajo con la mano o contra el cuerpo, se crea una situación inestable que podría causar pérdida de control.
c. No taladre, rompa, ni haga trabajo de sujeción en paredes existentes ni en otras áreas ciegas donde pueda haber cables eléctricos. Si esta situación es inevitable, desconecte todos los fusibles o cortacircuitos que alimentan este sitio de trabajo.
d. Mantenga las manos alejadas del área de corte. No ponga las manos debajo del material que se esté cortando. La proximidad de la hoja a las manos queda oculta a la vista.
e. Mantenga las manos alejadas de la posición entre la caja de engranajes y la abrazadera de la hoja de sierra (émbolo). La abrazadera de la hoja alternativa (émbolo de la hoja) puede pellizcarle los dedos.

f. No utilice hojas desafiladas o dañadas. Las hojas dobladas pueden romperse fácilmente o causar retroceso.
g. Antes de comenzar a cortar, encienda la herramienta y deje que la hoja alcance toda su velocidad. La herramienta puede rechinar o vibrar si la velocidad de la hoja es demasiado baja al comienzo del corte y posiblemente experimentar retroceso.
h. Use siempre anteojos de seguridad o protección de los ojos cuando utilice esta herramienta. Use una máscara antipolvo o un respirador cuando realice aplicaciones que generen polvo.
i. Sujete firmemente el material antes de cortarlo. Nunca lo sostenga en la mano o sobre las piernas. El material pequeño o delgado puede flexionarse o vibrar con la hoja, causando pérdida de control.
j. Asegúrese de que todos los tornillos (pomos) de ajuste y la abrazadera de la hoja estén apretados antes de hacer un corte. Los tornillos de ajuste flojos y las abrazaderas flojas pueden hacer que la herramienta o la hoja resbalen y el resultado podría ser pérdida de control.
k. Al quitar la hoja de la herramienta, evite el contacto con la piel y utilice guantes de protección adecuados cuando agarre la hoja o el accesorio. Los accesorios pueden estar calientes después de un uso prolongado.

Normas de seguridad para sierras alternativas sin cordón

1. Cuando utilice el gancho utilitario, tenga siempre presente que la hoja está al descubierto. Cuelgue siempre la herramienta en un área en la que usted o las personas que se encuentren presentes no puedan entrar en contacto accidentalmente con la hoja.
   m. Asegúrese de que el interruptor esté en la posición de APAGADO antes de insertar el paquete de batería. Si se inserta el paquete de batería en la herramienta eléctrica cuando ésta tenga el interruptor en

la posición de ENCENDIDO se invita a que ocurra un accidente.

n. Cuando utilice la sierra continuamente y por períodos de tiempo prolongados, es posible que la caja de engranajes se ponga caliente al tacto. Para reducir el riesgo de lesiones, use guantes protectores durante la utilización de la sierra.

Advertencias de seguridad adicionales

Un GFCI y los dispositivos de protección personal, como guantes de goma y calzado de goma de electricista, mejorarán más su seguridad personal.

Asegúrese de que el interruptor esté en la posición de apagado antes de introducir el paquete de batería. Si se introduce el paquete de batería en herramientas mecánicas que tengan el interruptor en la posición de encendido, se invita a que se produzcan accidentes.

Desarrolle un programa de mantenimiento periódico de la herramienta. Cuando limpie una herramienta, tenga cuidado de no desmontar ninguna de sus partes, ya que los cables internos podrían reubicarse incorrectamente o pellizcarse, o los resortes de retorno de los protectores de seguridad podrían montarse incorrectamente. Ciertos agentes de limpieza, tales como gasolina, tetracloruro de carbono, amoníaco, etc., podrían dañar las piezas de plástico.

ADVERTENCIA

Cierto polvo generado por el lijado, aserrado,

amolado y taladrado mecánicos, y por otras actividades de construcción, contiene agentes químicos que se sabe que causan cáncer, defectos de nacimiento u otros daños sobre la reproducción. Algunos ejemplos de estos agentes químicos son:

• Plomo de pinturas a base de plomo,
• Sílice cristalina de ladrillos y cemento y otros productos de mampostería, y
• Arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía, dependiendo de con cuánta frecuencia realice este tipo de trabajo. Para reducir su exposición a estos agentes químicos: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como por ejemplo máscaras antipolvo que estén diseñadas especialmente para impedir mediante filtración el paso de partículas microscópicas.

Símbolos

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación
V Volt (tensión)
A Ampere (corriente)
Hz Hertz (frecuencia, ciclos por segundo)
W Watt (potencia)
kg Kilogramo (peso)
min Minuto (tiempo)
s Segundo (tiempo)
∅	Diámetro (tamaño de las brocas taladradoras, muelas, etc)
n_o	Velocidad sin carga (velocidad rotacional sin carga)
n Velocidad nominal (máxima velocidad obtenible)
.../min	Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de superficie, órbitas, etc., por minuto)
0 Posición “off” (velocidad cero, par motor cero...)
1, 2, 3, ...I, II, III,	Graduaciones del selector (graduaciones de velocidad, par motor o posición. Un número más alto significa mayor velocidad)
0	Selector infinitamente variable con apagado (la velocidad aumenta desde la graduación de 0)
→	Flecha (Acción en la dirección de la flecha)
~	Corriente alterna (tipo o una característica de corriente)
==	Corriente continua (tipo o una característica de corriente)
~	Corriente alterna o continua (tipo o una característica de corriente)
☐	Construcción de clase II (designa las herramientas de construcción con aislamiento doble)
⊕	Terminal de toma de tierra (terminal de conexión a tierra)
⚠	Símbolo de advertencia (Alerta al usuario sobre mensajes de advertencia)

Símbolos

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación
	Alerta al usuario para que lea el manual.
	Alerta al usuario para que use protección de los ojos.
	Alerta al usuario para que use protección respiratoria.
	Alerta al usuario para que use protección de la audición.
	Alerta al usuario para que use protección de los ojos, respiratoria y de la audición.
	Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta indicando que cumple con las normas estadounidenses y canadienses.
	Este símbolo indica que esta herramienta está catalogada por la Canadian Standards Association.
	Este símbolo indica que la Canadian Standards Association ha catalogado esta herramienta indicando que cumple con las normas estadounidenses y canadienses.
	Este símbolo indica que Intertek Testing Services ha catalogado esta herramienta indicando que cumple con las normas estadounidenses y canadienses.
	Designa el programa de reciclaje de baterías de Li-ion.

ADVERTENCIA

Desconecte el paquete de batería de la herramienta antes de realizar cualquier ensamblaje, ajuste o cambio de accesorios. Dichas medidas preventivas de seguri-

dad reducen el riesgo de arrancar la herramienta accidentalmente.

Sierra alternativa sin cordón Bosch GSA18V-110

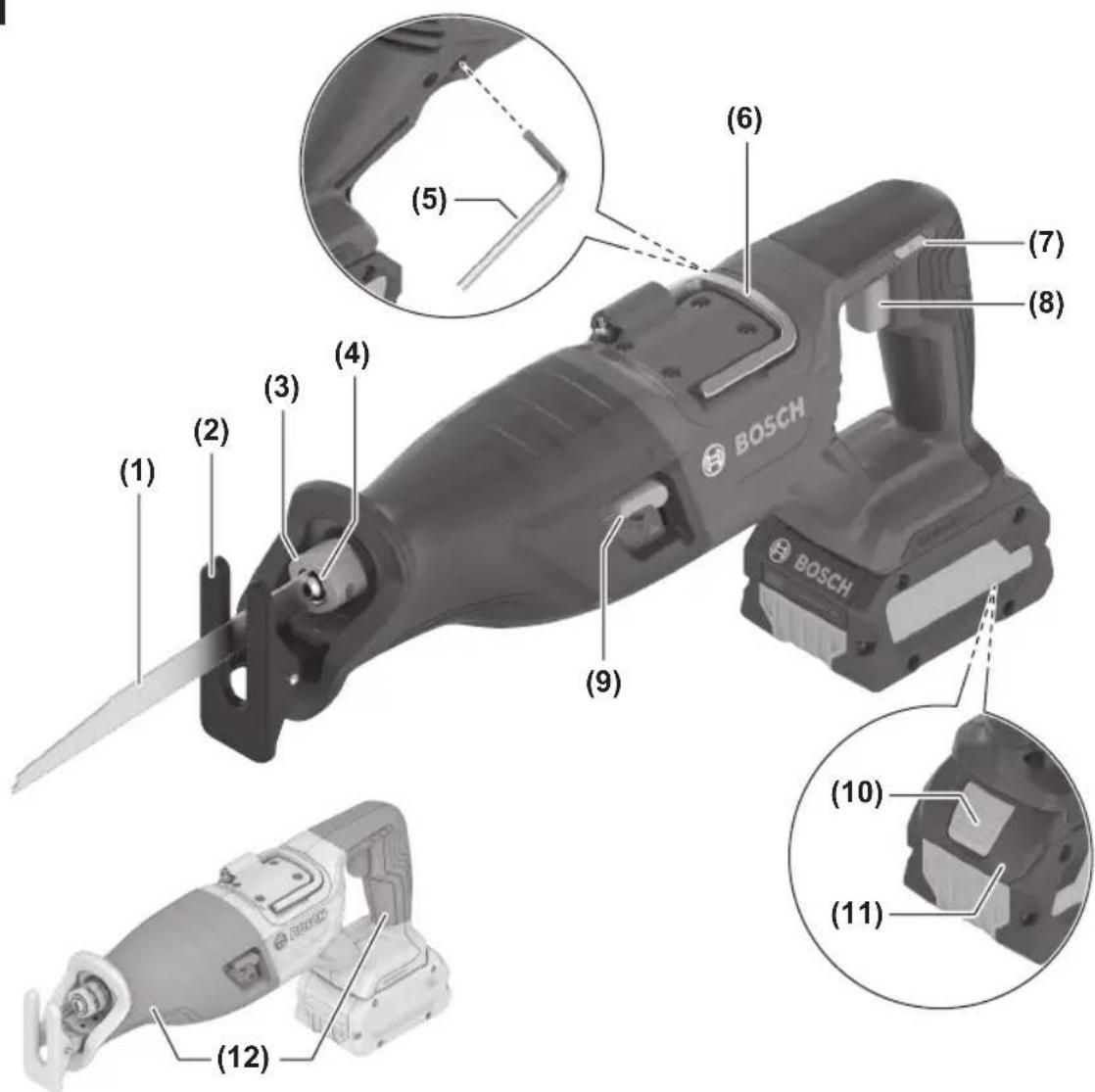

Fig. 1

(1) Hoja de la sierra*
(2) Placa-base pivotante
(3) Portahoja
(4) Receptáculo para la hoja de sierra
(5) Llave hexagonal

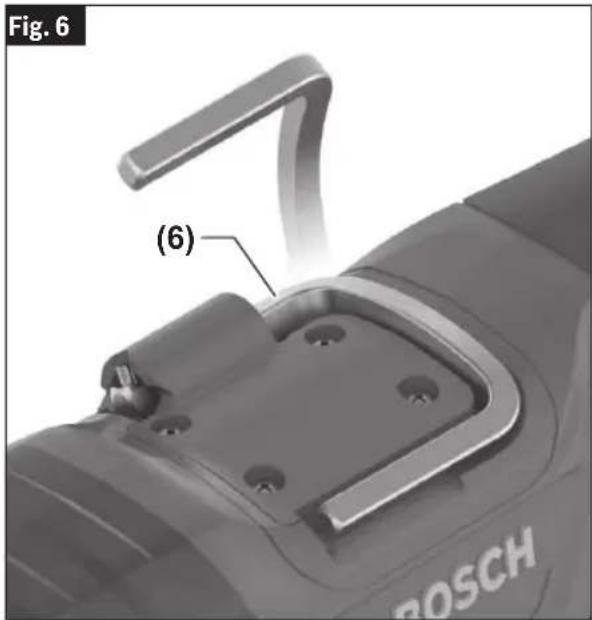

(6) Gancho de sierra
(7) Botón de fijación en apagado

(8) Interruptor gatillo de velocidad variable
(9) Palanca de encendido y apagado de la acción orbital
(10) Botón de liberación del paquete de batería*
(11) Paquete de batería*
(12) Mango (superficie de agarre con aislamiento)
(13) Tornillo de la placa-base
* Se vende por separado

Especificaciones

Número de modelo GSA18V-110
Tensión nominal 18 V
Capacidad sin carga 0-2,900
Stroke length 1.10” (28mm)
Temperatura permitida de la batería durante el proceso de carga +32...+113°F (0...+45C)
Temperatura ambiente permitida durante la utilización y el almacenamiento -4...+122°F (-20...+50C)
Temperatura ambiente recomendada durante el proceso de carga +32...+95°F (0...+35°C)

Paquetes de batería/Cargadores de baterías:

Sírvase consultar la lista de baterías/cargadores incluidas con su herramienta.

NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en la herramienta.

Uso previsto

ADVERTENCIA

Utilice esta sierra alternativa solo tal y como está previsto. Es posible que un uso no previsto cause lesiones corporales y daños materiales.

La herramienta eléctrica es adecuada para aserrar madera, plástico, metal y materiales de construcción sobre una superficie firme. Es adecuada para realizar cortes rectos y curvos. Cuando utilice hojas de sierra bimetálicas adecuadas designadas, también es posible cortar al ras. Se deberán seguir las recomendaciones para la hoja de sierra.

Ensamblaje

ADVERTENCIA

Desconecte el paquete de batería de la herramienta antes de realizar cualquier ensamblaje, ajuste o cambio de accesorios. Dichas medidas preventivas de seguri-

dad reducen el riesgo de arrancar la herramienta accidentalmente.

Selección de hojas

Ninguna hoja puede ser eficaz en todos los trabajos de corte. Materiales diferentes requieren hojas diseñadas especialmente. Como la sierra alternativa puede cortar tantos materiales, hay muchos tipos de hojas Bosch disponibles. Asegúrese de utilizar la hoja adecuada para asegurar un rendimiento de corte adecuado.

Instalación y remoción de una hoja

ADVERTENCIA

Asegúrese de que el extremo delantero de

la hoja se extienda a través de la placa-base a lo largo de toda la longitud de la carrera. No utilice hojas especiales que sean muy cortas o que tengan una oblicuidad significativa. La hoja no debe hacer contacto con la placabase. Una hoja que sea demasiado corta u oblicua podría atascarse dentro de la placa-base y romperse brusicamente.

Ensamblaje

Para instalar la hoja (Fig. 2):

Deslice la hoja de sierra (1) hacia el interior de la ranura del portahoja de sierra (4). Asegúrese de que la hoja esté firmemente bloqueada en la posición correcta.

Si la hoja no se acopla a presión en la posición correcta, es posible que sea necesario reajustar el portahoja LockJaw.

1. Gire el manguito de fijación (3) del portahoja (4) aproximadamente 90° en el sentido mostrado, hasta que quede fijo en la posición abierta y se oiga un sonido de clic.
2. Luego, repita la inserción de la hoja, comprobándola para asegurarse de que esté firmemente bloqueada en la posición correcta.

NOTA: La mayoría de las hojas se pueden instalar con los dientes apuntando ya sea hacia arriba o hacia abajo, según se desee para la aplicación.

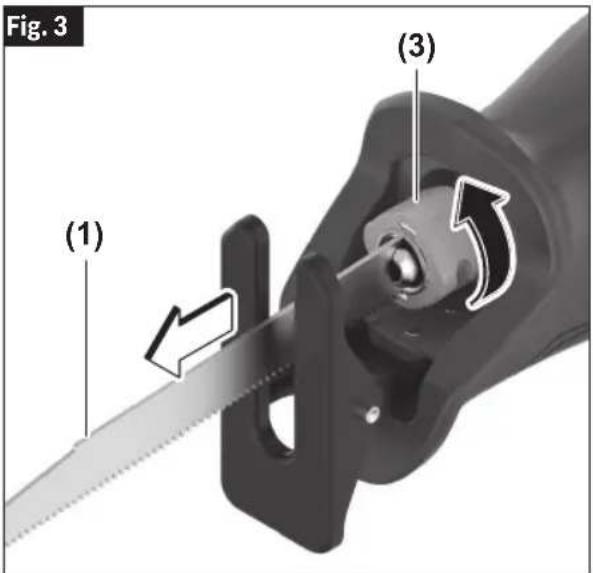

Para desinstalar la hoja (Fig. 3):

Gire el manguito de fijación (3) del portahoja (4) aproximadamente 90° en el sentido mostrado (Fig. 2). La hoja debería ser expulsada por acción de resorte. Sin embargo, debido a los contaminantes es posible que sea necesario jalar la hoja (1) para sacarla de la ranura para la hoja.

NOTA: Tenga cuidado, es posible que la hoja esté caliente.

Introducción y suelta del paquete de baterías

ADVERTENCIA

Asegúrese de que el interruptor esté en la

posición de apagado antes de introducir el paquete de batería. Si se introduce el paquete de batería en herramientas mecánicas que tengan el interruptor en la posición de encendido, se invita a que se produzcan accidentes.

Deslice el paquete de batería (11) cargado hacia el interior de la carcasa hasta que dicho paquete quede fijo en la posición correcta (Fig. 4).

Su herramienta está equipada con un pestillo de fijación secundario para impedir que el paquete de batería se cai-ga por completo de la carcasa de la herramienta, en caso de que se afloje debido a las vibraciones.

Para retirar el paquete de batería (11), presione el botón de liberación del paquete de batería (10) y deslice dicho paquete hacia delante (Fig. 4).

Presione de nuevo el botón de liberación del paquete de batería (10) y deslice dicho paquete hasta sacarlo completamente de la carcasa de la herramienta (Fig. 4).

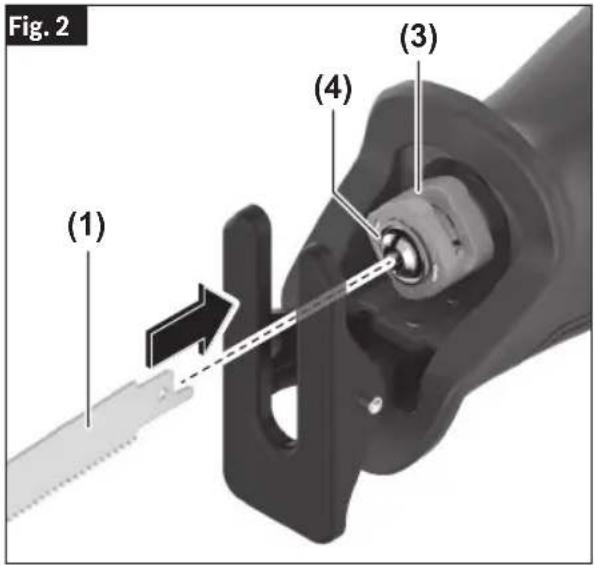

Fig. 2 (1) (3) (4)

Fig. 3 (1) (3)

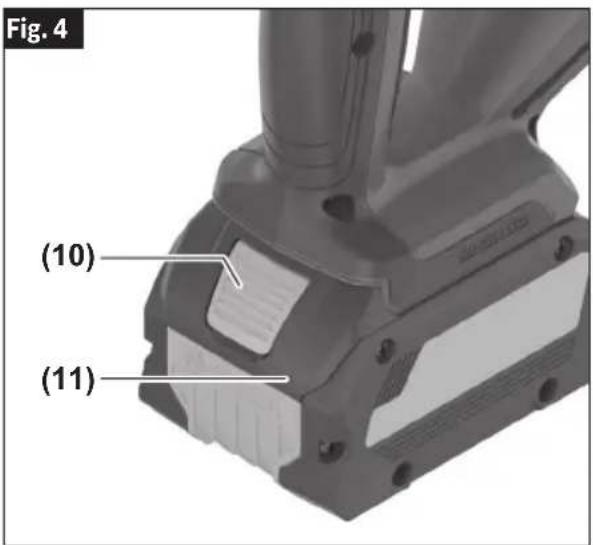

Fig. 4 (10) (11)

Instrucciones de funcionamiento

ADVERTENCIA

Desconecte el paquete de batería de la herramienta antes de realizar cualquier ensamblaje, ajuste o cambio de accesorios. Dichas medidas preventivas de seguri-

dad reducen el riesgo de arrancar la herramienta accidentalmente.

Protección contra la descarga profunda

La batería de iones de litio está protegida contra la descarga profunda por la “protección con células electrónicas” (Electronic Cell Protection, ECP). Cuando la batería esté vacía, la herramienta se apagará por medio de un circuito protector.

PRECAUCION

No continúe presionando el interruptor gatillo después

de que la herramienta se haya apagado automáticamente. La batería se puede dañar.

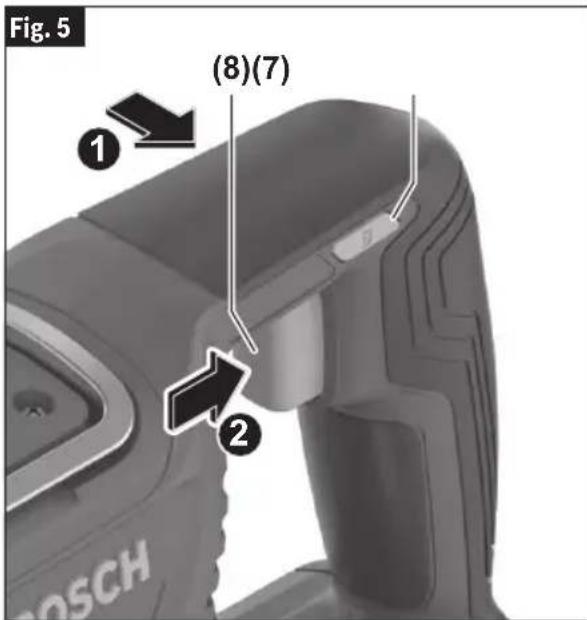

Botón de fijación en apagado

El botón de fijación en apagado está diseñado para prevenir los arranques accidentales.

Para bloquear el interruptor gatillo (8), presione el botón de fijación en apagado (7) ubicado en el lado con el símbolo de bloqueo.

Para desbloquear el interruptor gatillo (8), presione el botón de fijación en apagado (7) ubicado en el lado con el símbolo de desbloqueo.

Interruptor gatillo de velocidad variable controlada

Su herramienta está equipada con un interruptor gatillo de velocidad variable controlada (8). Para encender la herramienta, presione el botón de fijación en apagado (7) y apriete el interruptor gatillo (8) (Fig. 5). La herramienta se apagará automáticamente en cuanto usted suelte el gatillo.

La velocidad de carrera de la hoja se puede ajustar desde su valor mínimo hasta su valor máximo (tal y como se establece en el dial de velocidad máxima) mediante la presión que usted aplique al gatillo. Aplique más presión para aumentar la velocidad y disminuya la presión para reducir la velocidad.

La velocidad de carrera requerida depende del material y de las condiciones de trabajo, y se puede determinar por medio de un ensayo práctico.

Fig. 5 (8)(7) ① ② BOSCH

Se recomienda reducir la velocidad de carrera cuando la hoja de la sierra entre en el material, así como al aserrar plástico y aluminio.

Ajuste de la acción orbital

La acción orbital permite cortar de manera más rápida y agresiva cambiando el patrón de corte. Con el interruptor de acción orbital (figura 1, 9) usted puede encender o apagar la acción orbital.

Acción orbital apagada: Para cortar material delgado o duro, tal como chapa metálica o de acero. Para lograr bordes de corte limpios.

Acción orbital encendida: Para cortar materiales bandos, p. ej., materiales de construcción blandos, material de aislamiento y madera blanda. Corte basto agresivo.

NOTA: Para cortar de manera efectiva en el modo orbital, la hoja se deberá instalar con los dientes apuntando hacia abajo.

Instrucciones de funcionamiento

Gancho de sierra

ADVERTENCIA

Cuando utilice el gan- cho de sierra, tenga

siempre presente que el accesorio está al descubierto. Cuelgue siempre la herramienta en un área en la que ni usted ni las personas que se encuentren presentes puedan entrar en contacto accidentalmente con el accesorio.

ADVERTENCIA

Para reducir el riesgo de lesiones, tenga cui-

dado al seleccionar la ubicación para colgar la herramienta.

ADVERTENCIA

Mueva siempre el botón de fijación en

apagado (7) hasta la posición bloqueada, antes de colgar la herramienta.

ADVERTENCIA

Para reducir el riesgo de lesiones, no utilice

el gancho de suspensión si parece estar dañado o deformado. Esto podría causar una suspensión inestable y que la herramienta se caiga inesperadamente.

Su herramienta está equipada con un conveniente gancho de sierra para colgarla. Para utilizar el gancho (6), simplemente levántelo hasta que se acople a presión en la posición abierta (Fig. 6).

• Seleccione un objeto de tamaño y forma adecuados, que proporcione una estabilidad de suspensión adecuada. Una superficie de suspensión inestable podría hacer que la herramienta se caiga inesperadamente.
• Asegúrese de que la herramienta esté colgada fuera del paso de pasarelas y áreas de trabajo en las que se encuentren presentes otras personas. La herramienta podría resultar golpeada o una persona que esté presente podría engancharse y causar una caída inesperada de la herramienta.

Cuando no se esté utilizando, cierre siempre el gancho hasta que se acople a presión en la posición cerrada.

Fig. 6 (6) BOSCH

Instrucciones de funcionamiento

Ajuste de la placa-base

ADVERTENCIA stalada y firmemente sujeta.

No utilice la sierra sin tener la placa-base in-

ADVERTENCIA

Para reducir el riesgo de lesiones, asegúrese

de que la hoja se extienda más allá de la placa-base y atraviese completamente la pieza de trabajo durante toda la carrera. Es posible que las hojas se rompan en pedazos si golpean la placa-base o la pieza de trabajo en un ángulo que sea casi de frente.

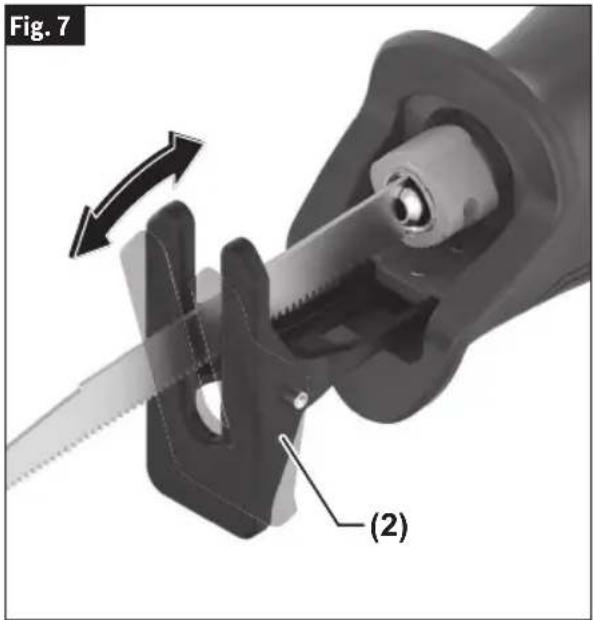

La placa-base (2) se inclina para mantener la mayor parte posible de su superficie en contacto con la superficie de trabajo (Fig. 7).

La placa-base (2) también se puede fijar en cualquier posición a lo largo de 1-1/4 pulgadas de recorrido para optimizar la vida útil de la hoja y/o reducir la protrusión de la hoja más allá del extremo de la placa-base, como por ejemplo al cortar en tubería de diámetro grande o en paredes (Fig. 9).

Para ajustar la posición de la placa-base, afloje los tornillos de la placa-base (13) con la llave hexagonal (5), mueva la placa-base (2) hasta la posición deseada y apriete los tornillos de la placa-base (13) con la llave hexagonal (5) (Fig. 8).

Instrucciones de funcionamiento

Uso de la sierra

ADVERTENCIA

Agarre siempre la sierra por las superficies

de agarre con aislamiento ubicadas en la parte del- antera de la herramienta y el mango con interruptor. Si no se agarra la herramienta por la superficie de agarre con aislamiento, es posible que el resultado sea descargas eléctricas o electrocución si se está aserrando en un área ciega donde existan cables con corriente.

1. Fije la pieza de trabajo firmemente con abrazaderas.
2. Marque la línea de corte y agarre la herramienta con una mano en el mango y la otra mano ubicada en la funda de goma asilada que está sobre la carcasa del-antera.
3. Mantenga la placa-base de la sierra firmemente contra la pieza de trabajo para minimizar la contrafuerza (salto) y la vibración.
4. Apriete el gatillo para arrancar la herramienta. Deje que la sierra alcance toda su velocidad antes de comenzar el corte. Guíe la sierra de manera que la hoja se mueva a lo largo de la línea marcada.

Consejos para aserrar

A continuación se dan unos sencillos consejos que reducirán el desgaste de la pieza de trabajo y la herramienta, y harán que el operador se canse menos.

1. Las hojas cortan en la carrera de retorno o regreso. En piezas de trabajo finas, como paneles, fibra de vidrio, etc., coloque el lado bueno de la pieza de trabajo orientado hacia abajo.

2. Utilice la hoja de sierra correcta para el material que se esté cortando y tenga a mano hojas adicionales para utilizarlas cuando las otras hojas se desafilen. Reemplace inmediatamente las hojas agrietadas o dobladas.

3. Seleccione la velocidad de corte apropiada.

4. Para reducir el riesgo de lesiones, asegúrese de que la hoja se extienda siempre más allá de la placa-base y la pieza de trabajo a lo largo de toda la carrera (Fig. 9). Las hojas pueden hacerse pedazos si su parte del-antera golpea la pieza de trabajo y/o la placa-base.

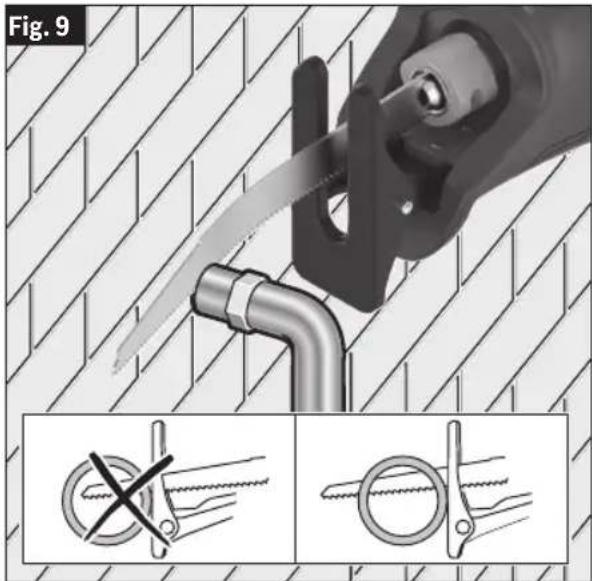

Fig. 9

5. Al cortar metal:

• Aplique un lubricante para realizar cortes más fáciles, suaves y rápidos, así como para prolongar la duración de la hoja.
• Para metales no ferrosos, aluminio, bronce o latón, utilice una barra de cera en la hoja.
• Para metales ferrosos, hierro y acero, utilice un aceite para maquinaria o de corte a lo largo de la superficie que se vaya a cortar.

• Consulte la página 41 relacionada con la configuración orbital al cortar metales.

• Cuando corte metal delgado, ponga el material entre dos pedazos de madera de desecho. Fijelo con abrazaderas o póngalo en un tornillo de carpintero de banco. Puede utilizarse una pieza de madera en la parte superior del metal con sujeción adecuada con abrazaderas. Coloque las líneas de corte o el diseño de corte sobre la madera.

• No fuerce el corte. Deje que la sierra y la hoja hagan el trabajo.

Instrucciones de funcionamiento

Cortes de bolsillo/por inmersión

La sierra alternativa se puede usar para hacer cortes por inmersión en material más blando (por ejemplo, madera o materiales de construcción ligeros para paredes) sin un agujero de inicio (Fig. 10).

1. Marque claramente la línea que se vaya a cortar en la pieza de trabajo.
2. Coloque la herramienta con un borde de la placabase firmemente contra el material.
3. Coloque la punta de la hoja (sin que la herramienta esté en marcha) sobre la línea que se vaya a cortar.
4. Incline la sierra de manera que la hoja no toque la pieza de trabajo.
5. Apriete el interruptor gatillo e introduzca cuidadosamente en el material la hoja de la sierra en movimiento.
6. Después de que la hoja penetre a través de la pieza de trabajo, continúe aserrando a lo largo del perfil marcado.

Notas:

Para facilitar las operaciones de corte por inmersión, utilice una hoja de calibre pesado, instale la hoja con los dientes orientados hacia arriba y sostenga la sierra en posición invertida de la manera que se muestra en la ilustración (Fig. 11).

No corte por inmersión en superficies metálicas.

En materiales gruesos y en materiales más duros, tales como metal, no se deberá intentar realizar cortes por inmersión. Dichos materiales se pueden cortar con la sierra alternativa sólo comenzando el corte desde el borde del material o desde un agujero taladrado de manera que atraviese completamente el material y que sea lo suficientemente grande para que quepa en él la hoja de la sierra.

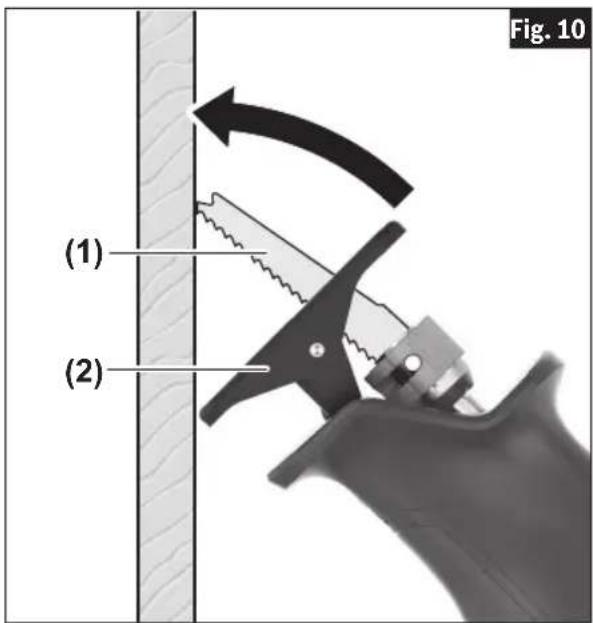

(1) (2) Fig. 10

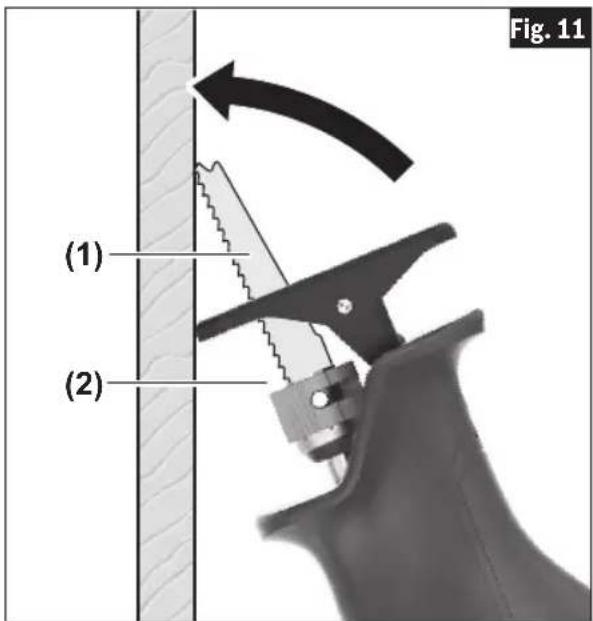

(1) (2) Fig. 11

Mantenimiento

ADVERTENCIA

Para evitar accidentes, desconecte siempre la herramienta y/o el cargador de la fuente de energía antes de la limpieza.

Servicio

ADVERTENCIA

NO HAy PIEZAS EN EL INTERIOR QUE PU-EDAN SER AJUSTADAS O REPA RA DAS POR EL USUARIO. El mantenimiento preventivo realizado por personal no autorizado pude dar lugar a la colocación inco rrec ta de cables y componentes internos que podría constituir un peligro serio. Recomendamos que todo el servicio de las herramientas sea realizado en un Centro de servicio de fábrica Bosch o en una Estación de servicio Bosch autorizada.

Baterías

Esté alerta a los paquetes de baterías que estén aproximándose al final de su vida útil. Si observa una disminución del rendimiento de la herramienta o un tiempo de funcionamiento significativamente más corto entre cargas, entonces ha llegado el momento de cambiar el paquete de baterías. Si no se hace esto, el resultado puede ser que la herramienta funcione incorrectamente o que el cargador se dañe.

Lubricacion de las herramientas

Su herramienta Bosch ha sido lubricada adecuadamente y está lista para la utilización.

Motores

El motor de la herramienta ha sido diseñado para muchas horas de servicio fiable. Para mantener un rendimiento óptimo del mo tor, recomendamos que éste sea examinado cada seis me ses. Sólo se debe usar un motor de repuesto Bosch genuino diseñado especialmente para la herramienta.

Limpieza

PRECAUCION

Ciertos agentes de limpieza y disolventes dañan las pie-

zas de plástico. Algunos de es tos son: gasolina, tetracloruro de carbono, disolventes de limpie za clorados, amoníaco y detergentes domésticos que contienen amoníaco.

Las aberturas de ventilación y las palancas de interruptor deben mantenerse limpias y libres de materias extrañas. No intente lim piar introduciendo objetos puntiagudos a través de las aberturas.

Mantenimiento del portahoja LockJaw™

Lubrique periódicamente el portahoja LockJaw™ conun lubricante seco, como por ejemplo grafito.

Almacenamiento y mantenimiento de los accesorios

Almacene los accesorios en un lugar fresco y seco y evite que se congelen. Antes de usarlos, compruebe si hay grietas y fracturas y no los use si se sospecha que están dañados.

Accesorios

ADVERTENCIA

No utilice aditamentos/accesorios que no sean los especificados por Bosch. Es posible que el uso de aditamentos/accesorios no especificados para utilizarse con la

herramienta descrita en este manual cause daños a la herramienta, daños materiales y/o lesiones corporales.

Equipo estándar Accesorios y aditamentos opcionales

– Hojas de sierra alternativa Bosch – Bolsa de transporte

Licenses

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial,

Toluca, Edo. de México, C.P. 50070, Tel. [phone]

2610070303 05/2022

2610070303
