HƯỚNG DẪN NGƯỜI DÙNG GBH 18V34 CF Professional BOSCH

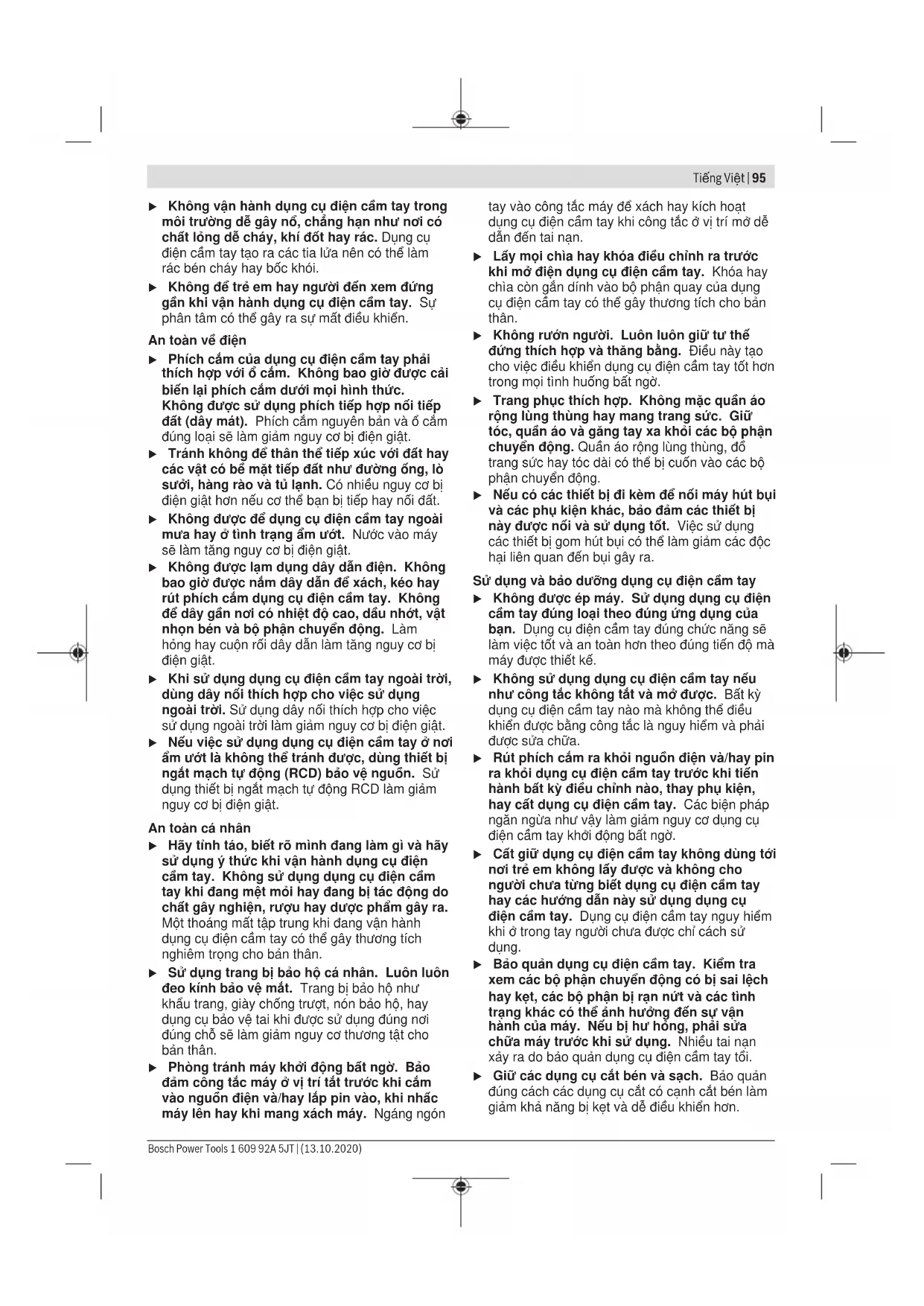

Đọc kỹ mọi cảnh báo an toàn và hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giựt, gây cháy và / hay bị thương tật nghiêm trọng. Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau. Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo là đề cập đến sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện). Khu vực làm việc an toàn u Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. 1 609 92A 5JT | (13.10.2020) Bosch Power ToolsTiếng Việt | 95 u Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. u Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển. An toàn về điện u Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giật. u Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nối đất. u Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật. u Không được lạm dụng dây dẫn điện. Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật. u Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật. u Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật. An toàn cá nhân u Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. u Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân. u Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn. u Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. u Không rướn người. Luôn luôn giữ tư thế đứng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. u Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc, quần áo và găng tay xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. u Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. Sử dụng và bảo dưỡng dụng cụ điện cầm tay u Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế. u Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. u Rút phích cắm ra khỏi nguồn điện và/hay pin ra khỏi dụng cụ điện cầm tay trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. u Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. u Bảo quản dụng cụ điện cầm tay. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay tồi. u Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. Bosch Power Tools 1 609 92A 5JT | (13.10.2020)96 | Tiếng Việt u Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cài v.v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. Sử dụng và bảo quản dụng cụ dùng pin u Chỉ được sạc pin lại với bộ nạp điện do nhà sản suất chỉ định. Bộ nạp điện thích hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho một loại pin khác. u Chỉ sử dụng dụng cụ điện cầm tay với loại pin được thiết kế đặt biệt dành riêng cho máy. Sử dụng bất cứ loại pin khác có thể dẫn đến thương tật hay cháy. u Khi không sử dụng pin, để cách xa các vật bằng kim loại như kẹp giấy, tiền xu, chìa khoá, đinh, ốc vít hay các đồ vật kim loại nhỏ khác, thứ có thể tạo sự nối tiếp từ một đầu cực với một đầu cực khác. Sự chập mạch của các đầu cực với nhau có thể gây bỏng hay cháy. u Bảo quản ở tình trạng tồi, dung dịch từ pin có thể tứa ra; tránh tiếp xúc. Nếu vô tình chạm phải, hãy xối nước để rửa. Nếu dung dịch vào mắt, cần thêm sự hỗ trợ của y tế. Dung dịch tiết ra từ pin có thể gây ngứa hay bỏng. Bảo dưỡng u Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên. Cảnh báo An toàn Khoan búa u Đeo ba

tai. Tiếp xúc với tiếng ồn có thể làm mất khả năng nghe. u Sử dụng (các) tay cầm phụ, nếu được cung cấp kèm theo dụng cụ. Mất điều khiển có thể gây ra thương tích cho người. u Chỉ cầm dụng cụ điện tại các bề mặt cầm nắm có cách điện, khi thực hiện một thao tác tại vị trí mà phụ kiện cắt có thể tiếp xúc với dây điện ngầm hoặc chính dây điện của thiết bị. Phụ kiện cắt tiếp xúc với dây có điện có thể làm cho các phần kim loại hở của dụng cụ điện cầm tay có điện và có thể gây ra điện giật cho người vận hành. u Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngầm trong khu vực làm việc hay liên hệ với Cty công trình công cộng địa phương để nhờ hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hỏa hoạn và điện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng ống dẫn nước có thể làm hư hại tài sản hay có thể gây ra điện giật. u Luôn luôn đợi cho máy hoàn toàn ngừng hẳn trước khi đặt xuống. Dụng cụ lắp vào máy có thể bị kẹp chặt dẫn đến việc dụng cụ điện cầm tay bị mất điều khiển. u Kẹp chặt vật gia công. Vật gia công được kẹp bằng một thiết bị kẹp hay bằng êtô thì vững chắc hơn giữ bằng tay. u Trong trường hợp pin bị hỏng hay sử dụng sai cách, hơi nước có thể bốc ra. Pin có thể cháy hoặc nổ. Hãy làm cho thông thoáng khí và trong trường hợp bị đau phải nhờ y tế chữa trị. Hơi nước có thể gây ngứa hệ hô hấp. u Không được tháo pin ra. Nguy cơ bị chập mạch. u Pin có thể bị hư hại bởi các vật dụng nhọn như đinh hay tuốc-nơ-vít hoặc bởi các tác động lực từ bên ngoài. Nó có thể dẫn tới đoản mạch nội bộ và làm pin bị cháy, bốc khói, phát nổ hoặc quá nóng. u Chỉ sử dụng pin trong các sản phẩm của nhà sản xuất. Chỉ bằng cách này, pin sẽ được bảo vệ tránh nguy cơ quá tải. Bảo vệ pin không để bị làm nóng, ví dụ, chống để lâu dài dưới ánh nắng gay gắt, lửa, chất bẩn, nước, và sự ẩm ướt. Có nguy cơ nổ và chập mạch. u Giữ máy thật chắc bằng cả hai tay trong khi làm việc và luôn luôn giữ tư thế đứng cho thích hợp và cân bằng. Dùng hai tay để điều khiển máy thì an toàn hơn. u Cẩn thận! Nếu sử dụng dụng cụ điện với cổng Bluetooth

có thể gây nhiễu các dụng cụ, thiết bị khác cũng như máy bay và dụng cụ y tế (ví dụ: máy tạo nhịp tim, máy trợ thính). Và cũng không thể loại trừ hoàn toàn những tổn hại cho người và động vật ở môi trường trực diện xung quanh. Không sử dụng dụng cụ điện có kết nối Bluetooth

ở gần những thiết bị y tế, trạm xăng, cơ sở hóa học, các khu vực có nguy cơ gây nổ và các khu vực cháy nổ. Không sử dụng dụng cụ điện có kết nối Bluetooth

trên máy bay. Tránh để máy hoạt động gần cơ thể trong thời gian dài. Biểu tượng chữ Bluetooth ® cũng như biểu tượng ảnh (các logo) do công ty cổ phần Bluetooth SIG đăng ký nhãn hiệu và sở hữu. Công ty trách nhiệm hữu hạn Robert Bosch Power Tools GmbH đã được cấp phép để sử dụng những biểu tượng chữ/biểu tượng ảnh này với sản phẩm của mình. Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiêm trọng. 1 609 92A 5JT | (13.10.2020) Bosch Power ToolsTiếng Việt | 97 Xin lưu ý các hình minh hoạt trong phần trước của hương dân vận hành. Sử dụng đúng cách Dụng cụ điện được thiết kế để khoan có động tác búa vào bê-tông, công trình nề và đá cũng như dành cho công việc đục nhẹ và vừa phải. Dụng cụ điện có ngắt va đập hoặc đầu cặp mũi khoan của máy khoan trục tròn cũng phù hợp để khoan mà không cần va đập vào gỗ, kim loại, sứ và chất dẻo. Khi Bluetooth ® Low Energy Module GCY42 được sử dụng, dữ liệu và các cài đặt của dụng cụ điện có thể được truyền đi giữa dụng cụ điện và một thiết bị đầu cuối di động bằng công nghệ sóng vô tuyến Bluetooth

Các bộ phận được minh họa Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh. (1) Mâm cặp thay nhanh không chìa có cữ chặn va đập tích hợp (2) Mâm cặp thay nhanh SDS‑plus (3) Phần lắp dụng cụ SDS‑plus (4) Chụp ngăn bụi (5) Vòng khóa (6) Vòng khóa của mâm cặp thay nhanh (7) Công tắc kết hợp của các chế độ vận hành và chuyển động sang phải/sang trái (8) Bộ phận giảm chấn (9) Nút khoá giữ chế độ tự‑chạy của công tắc bật / tắt (10) Tay nắm (bề mặt nắm cách điện) (11) Công tắc bật/tắt (12) Pin

Low Energy Module GCY42 (14) Đèn làm việc (15) Nút điều chỉnh cho cỡ định độ sâu (16) Tay nắm phụ (có bề mặt nắm cách điện) (17) Cỡ định độ sâu (18) Nút tháo pin

(19) Giao diện người dùng (20) Miệng ống lắp mâm cặp khoan (21) Khớp vòng ngoài của mâm cặp thay nhanh không chìa (22) Vòng giữ của mâm cặp thay nhanh không chìa (23) Đèn báo trạng thái nạp pin (Giao diện người dùng) (24) Hiển thị chế độ ngắt nhanh (Kickback Control) (Giao diện người dùng) (25) Hiển thị chế độ làm việc (Giao diện người dùng) (26) Nút chọn chế độ làm việc (Giao diện người dùng) (27) Hiển thị Trạng thái dụng cụ điện (Giao diện người dùng) (28) Hiển thị Smartphone (Giao diện người dùng) (29) Hiển thị nhiệt độ (Giao diện người dùng) A) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi. Thông số kỹ thuật Búa khoan dùng pin

Mã số máy 3611J140.. Điện thế danh định V= 18 Công suất vào danh định W 750 Tần suất đập

0–2900 Năng lượng va đập của từng hành trình dựa theo EPTA-Procedure 05:2016 J 5,8 Tốc độ danh định – Chiều quay phải min

0–500 – Chiều quay trái min

0–500 Phần lắp dụng cụ SDS-plus Đường kính cổ trục mm 74 Đường kính khoan, tối đa: – Bê‑tông mm 32 – Công trình nề (với mũi khoan lõi) mm 40–82 – Thép mm 13 – Gỗ mm 40 Trọng lượng theo EPTA- Procedure 01:2014

kg 5,2–6,3 Chiều dài mm 430 Chiều cao mm 250 Nhiệt độ môi trường được khuyến nghị khi sạc °C 0...+35 Nhiệt độ môi trường cho phép trong quá trình vận hành

và trong quá trình lưu trữ °C –20...+50 Pin tương thích GBA 18V... ProCORE18V... Bosch Power Tools 1 609 92A 5JT | (13.10.2020)98 | Tiếng Việt Búa khoan dùng pin

Pin được khuyên dùng cho công suất tối đa ProCORE18V... ≥5,5Ah Thiết bị nạp được giới thiệu GAL 18... GAX 18V... GAL 36... Truyền dữ liệu Bluetooth

Khoảng cách giữa các tín hiệu s 8 Phạm vi tín hiệu tối đa

m 30 A) tùy vào loại pin lốc đang sử dụngB) hiệu suất giới hạn ở nhiệt độ <0°CC) Các thiết bị di động đầu cuối phải tương thích với cácthiết bị Bluetooth Low Energy (Phiên bản 4.2) và phảihỗ trợ chế độ Generic Access Profile (GAP).D) Phạm vi có thể biến đổi mạnh tùy thuộc vào điều kiệnbên ngoài, bao gồm thiết bị thu nhận được dùng.Trong các phòng kín và qua các rào chắn kim loại (vídụ tường, giá, va li, v.v.) phạm vi Bluetooth® có thểnhỏ hơn. Sự lắp vào u Bạn hãy ấn nút khóa giữ trước khi thực hiện tất cả các công việc ở thiết bị điện (ví dụ bảo dưỡng, thay đổi dụng cụ, vv) cũng như khi vận chuyển và bảo quản, để khóa công tắc bật/tắt. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. Hãy lắp Bluetooth ® Low Energy Module GCY42 Để biết thông tin về Bluetooth ® Low Energy Module GCY42, hãy đọc hướng dẫn vận hành đi kèm. Sạc pin u Chỉ sử dụng bộ sạc được đề cập trong dữ liệu kỹ thuật. Chỉ những bộ sạc này phù hợp cho dụng cụ điện cầm tay của bạn có sử dụng pin Li-Ion. Hướn dẫn: Pin đã được sạc một phần. Để bảo đảm đầy đủ điện dung, nạp điện hoàn toàn lại cho pin trong bộ nạp điện pin trước khi sử dụng cho lần đầu tiên. Pin Li‑Ion hợp khối có thể nạp điện bất cứ lúc nào mà không làm giảm tuổi thọ của pin. Sự gián đoạn trong quá trình nạp điện không làm hư hại pin hợp khối. Pin Li-Ion được bảo vệ ngăn sự phóng điện quá lớn nhờ vào "Electronic Cell Protection (ECP)". Nếu pin bị phóng điện, dụng cụ điện cầm tay sẽ được ngắt bởi một mạch bảo vệ: Dụng cụ điện không chuyển động nữa. u Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. Pin có thể bị hỏng. Qui trình hoạt động được chia ra làm hai giai đoạn. Tháo pin ra Pin (12) có hai mức khóa, có nhiệm vụ ngăn ngừa pin bị rơi ra do vô ý bấm phải nút tháo pin (18). Cứ khi nào pin còn được lắp trong dụng cụ điện, nó vẫn được giữ nguyên vị trí nhờ vào một lò xo. – Để tháo pin (12) bạn hãy ấn nút mở (18) và đẩy pin ra khỏi dụng cụ điện cầm tay. Không dùng sức. Đèn báo trạng thái nạp pin Các đèn LED màu xanh của màn hình hiển thị tình trạng sạc pin chỉ ra tình trạng sạc của pin. Vì lý do an toàn, ta chỉ có thể kiểm tra trạng thái của tình trạng nạp điện khi máy đã ngừng hoạt động hoàn toàn. Để hiển thị tình trạng nạp, bạn hãy nhấn nút để hiển thị mức sạc hoặc . Điều này cũng có thể thực hiện khi ắc quy được tháo ra. Đèn LED không sáng sau khi nhấn nút để hiển thị mức sạc có nghĩa là pin bị hỏng và phải được thay thế. Lưu ý: Mức sạc pin cũng được hiển thị trên giao diện người dùng (19) Hiển thị trạng thái. Kiểu pin GBA 18V... Đèn LED Điện dung Đèn sáng liên tục 3× xanh lục 60−100% Đèn sáng liên tục 2× xanh lục 30−60% Đèn sáng liên tục 1× xanh lục 5−30% Đèn xi nhan 1× xanh lục 0−5% Kiểu pin ProCORE18V... Đèn LED Điện dung Đèn sáng liên tục 5× xanh lục 80−100 % Đèn sáng liên tục 4× xanh lục 60−80 % Đèn sáng liên tục 3× xanh lục 40−60 % Đèn sáng liên tục 2× xanh lục 20−40 % Đèn sáng liên tục 1× xanh lục 5−20 % Đèn xi nhan 1× xanh lục 0−5 % Tay nắm phụ u Chỉ vận hành máy của bạn khi đã gắn tay nắm phụ (16). 1 609 92A 5JT | (13.10.2020) Bosch Power ToolsTiếng Việt | 99 Xoay tay nắm phụ (xem hình A) Bạn có thể xoay tay nắm phụ (16) tùy ý, để có tư thế làm việc an toàn và ít mỏi. – Xoay phần tay cầm dưới của tay nắm phụ (16) ngược chiều kim đồng hồ và xoay tay nắm phụ (16) vào vị trí mong muốn. Sau đó xoay mẩu tay cầm dưới của tay cầm phụ (16) theo chiều kim đồng hồ để siết chặt. Hãy lưu ý rằng nẹp định vị của tay nắm phụ được đặt trong rãnh nằm trên vỏ máy đúng như chủ định. Điều chỉnh độ sâu lỗ khoan (xem Hình B) Nhờ chốt chặn độ sâu (17), bạn có thể xác định được độ sâu lỗ khoan X mong muốn. – Bấm nút điều chỉnh cỡ định độ sâu (15) và điều chỉnh cỡ định độ sâu trên tay nắm phụ (16). Rãnh trên cỡ định độ sâu (17) phải hướng lên trên. – Hãy đẩy dụng cụ gài SDS-plus vào khe cắm dụng cụ cho tới cữ chặn (3). Nếu không, sự chuyển dịch của dụng cụ khoan SDS‑plus có thể dẫn đến sự điều chỉnh sai độ sâu khoan. – Kéo chốt chặn độ sâu ra xa sao cho khoảng cách giữa mũi khoan và đầu chốt chặn độ sâu phù hợp với độ sâu lỗ khoan mong muốn X. Chọn Lựa Mâm Cặp Khoan và Dụng Cụ Để đục hay khoan búa, cần phải sử dụng loại dụng cụ SDS‑plus để lắp vào mâm cặp khoan SDS‑plus. Để khoan không đập trên gỗ, kim loại, sứ và nhựa cũng như để bắt vít, cần dùng các dụng cụ không SDS-plus (ví dụ khoan có trục hình trụ). Bạn cần mâm cặp thay nhanh không chìa (1) có cữ chặn va đập tích hợp cho dụng cụ này. Lưu ý: Chỉ với mâm cặp thay nhanh không chìa (1) có cữ chặn va đập tích hợp hãy đảm bảo rằng dụng cụ được sử dụng không bị hư hỏng. Tháo/Lắp Mâm Cặp Thay Nhanh Tháo đầu cặp mũi khoan vành răng (xem Hình

– Kéo vòng khóa mâm cặp thay nhanh (6) ra phía sau, giữ chặt tại vị trí và tháo mâm cặp thay nhanh SDS-plus (2) hoặc mâm cặp thay nhanh không chìa (1) hướng về phía trướx. – Sau khi tháo ra, hãy bảo vệ cho mâm cặp thay ra không bị bẩn. Lắp mâm cặp thay nhanh (xem hình D) – Trước khi lắp vào, lau sạch mâm cặp thay nhanh và bôi một lớp mỏng dầu bôi trơn lên cán chuôi. – Cầm mâm cặp thay nhanh SDS-plus (2) hoặc mâm cặp thay nhanh không chìa (1) bằng cả bàn tay. Hãy đẩy mâm cặp thay nhanh lên thiết bị tiếp hợp đầu cặp mũi khoan (20), cho đến khi bạn nghe thấy tiếng khớp vào. – Mâm cặp thay nhanh tự động khóa lại. Kiểm tra hiệu quả khóa bằng cách kéo thử mâm cặp thay nhanh. Thay Dụng Cụ Chụp bảo vệ ngăn bụi (4) giúp ngăn cản phần lớn sự xâm nhập của bụi khoan vào dụng cụ trong thời gian hoạt động. Khi lắp dụng cụ vào, hãy lưu ý rằng chụp bảo vệ ngăn bụi (4) không bị làm hư hỏng. u Thay chụp ngăn bụi bị hỏng ngay lập tức. Chúng tôi khuyến nghị việc thay thế này do một đại lý phục vụ hậu mãi thực hiện. Thay đổi dụng cụ (SDS-plus) Thay dụng cụ gài SDS-plus (xem hình E) Mâm cặp khoan SDS‑plus cho phép thay đổi dụng cụ khoan được đơn giản và tiện lợi mà không cần tới các dụng cụ phụ trợ khác. – Lắp mâm cặp thay nhanh SDS-plus (2) vào. – Làm sạch và thoa một lớp mỏng dầu bôi trơn lên chuôi của dụng cụ. – Lắp dụng cụ vào bằng cách xoay vặn dụng cụ vào ổ lắp dụng cụ cho đến khi tự ăn vào khớp. – Kiểm tra xem đã cài chắc chưa bằng cách kéo thử dụng cụ ra. Theo như yêu cầu của hệ thống, dụng cụ khoan SDS‑plus có thể chuyển động tự do. Điều này tạo ra sự đảo tỏa tròn khi chạy không tải ở một mức nào đó. Việc này không làm ảnh hưởng đến độ chính xác của lỗ khoan, vì mũi khoan định tâm của chính nó trong khi khoan. Tháo dụng cụ gài SDS-plus (xem Hình F) – Đẩy vòng khóa (5) về phía sau và tháo phụ tùng. Thay đổi dụng cụ (không SDS-plus) Thay phụ tùng (xem Hình G) Hướng dẫn: Không sử dụng các dụng cụ không SDS-plus để khoan búa hoặc đục! Khoan hay đục có động tác búa làm hỏng dụng cụ không phải loại SDS-plus và mâm cặp của chúng. – Hãy dùng mâm cặp thay nhanh không chìa (1) có cữ chặn va đập tích hợp. Lưu ý: Chỉ sử dụng mâm cặp thay nhanh không chìa có cữ chặn va đập tích hợp cho GBH18V-34CF. Với đầu cặp mũi khoan này hãy đảm bảo rằng cơ cấu va đập khí nén của búa khoan không làm hư hỏng dụng cụ gài. – Hãy giữ chặt vòng giữ (22) của mâm cặp thay nhanh không chìa. Hãy mở phần lắp dụng cụ bằng cách xoay bạc lót trước (21) cho đến khi dụng cụ có thể được lắp. Giữ chặt vòng giữ (22) và xoay bạc lót phía trước (21) bằng lực mạnh theo hướng mũi tên, cho đến khi nghe thấy tiếng khớp. – Kiểm tra xem đã vào chắc chưa bằng cách kéo thử dụng cụ ra. Bosch Power Tools 1 609 92A 5JT | (13.10.2020)100 | Tiếng Việt Hướng dẫn: Nếu bộ gá dụng cụ đã được mở ra cho đến khi dừng lại, thì khi xoay bộ gá dụng cụ có thể nghe thấy tiếng kêu rắc và bộ gá dụng cụ không tự đóng lại. Trong trường hợp này, hãy xoay (21) một lần ống bọc ngoài phía trước ngược hướng mũi tên. Sau đó, bộ gá dụng cụ có thể được đóng lại. – Vặn công tắc kết hợp (7) vào vị trí „Khoan“. Thay (xem Hình H) – Hãy giữ chặt vòng giữ (22) của mâm cặp thay nhanh không chìa. Hãy mở phần lắp dụng cụ bằng cách xoay bạc lót trước (21) theo hướng mũi tên cho đến khi dụng cụ có thể được tháo. Hút Dăm/Bụi Mạt bụi từ các vật liệu được sơn phủ ngoài có chứa chì trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khoẻ con người. Đụng chạm hay hít thở các bụi này có thể làm người sử dụng hay đứng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp. Một số mạt bụi cụ thể, ví dụ như bụi gỗ sồi hay đấu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng. – Cách xa ở mức có thể được, sử dụng hệ thống hút thích hợp cho loại vật liệu. – Tạo không khí thông thoáng nơi làm việc. – Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2. Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công. u Tránh không để rác tích tụ tại nơi làm việc. Rác có thể dễ dàng bắt lửa. Vận Hành Bắt Đầu Vận Hành u Đảm bảo rằng nắp che (13) của Bluetooth

Low Energy Module GCY42 được đóng kín khi vận hành. Như vậy bạn sẽ tránh được bụi xâm nhập. Lắp pin u Chỉ sử dụng pin Li-Ion chính hãng Bosch có điện thế quy định được ghi trên nhãn dụng cụ điện của bạn. Sử dụng bất cứ loại pin khác có thể dẫn đến thương tật hay cháy. – Bạn hãy nhấn nút khóa giữ (9), để tránh không vô tình bật dụng cụ điện cầm tay. – Hãy đẩy pin đã sạc (12) vào điểm tiếp xúc sạc của vỏ máy, cho đến khi pin được khóa an toàn. Cài đặt chế độ vận hành (xem hình I) Với công tắc kết hợp (7) hãy chọn chế độ vận hành của dụng cụ điện. Hướng dẫn: Chỉ thay đổi chế độ vận hành khi dụng cụ điện tắt! Nếu không, máy có thể bị làm hỏng. Lưu ý: Hãy chuyển sang chế độ vận hành khác, trong khi công tắc bật/tắt được khóa, dụng cụ điện được tắt. – Hãy xoay công tắc kết hợp (7) vào vị trí mong muốn đến khi vào khớp để thay đổi chế độ vận hành. Vị trí khoan búa rên vê‑tông hoặc đá GBH18V-34CF với mâm cặp thay nhanh không chìa (1): Vị trí để khoan không va đập trên gỗ, kim loại, gốm và nhựa (Xoay sang phải) Vị trí xoay sang trái để nới lỏng dụng cụ gài ra khỏi phôi gia công Vị trí Vario-Lock để điều chỉnh vị trí đục. Vị trí đục Bật/tắt – Hãy nhả nút khóa giữ (9) của công tắc bật/tắt nếu cần. – Để bật dụng cụ điện cầm tay, bạn hãy nhấn công tắc bật/tắt (11). Đèn bật sáng khi nhấn nhẹ hoặc nhấn hoàn toàn công tắc Tắt/Mở (11) và cho phép chiếu sáng khu vực làm việc trong các điều kiện ánh sáng không tốt. – Để tắt dụng cụ điện, hãy nhả công tắc Tắt/Mở (11). Chỉnh đặt Tốc độ/Tần suất Đập Bạn có thể liên tục điều chỉnh tốc độ/tần suất đập của dụng cụ điện đang bật tùy theo mức độ bấm công tắc Tắt/Mở mạnh hay nhẹ (11). Bấm nhẹ công tắc Tắt/Mở (11) sẽ cho tốc độ/tần suất đập thấp. Lực áp mạnh hơn lên công tắc làm tăng tốc độ và tần suất đập. Bạn có thể điều chỉnh số vòng quay trên giao diện người dùng hoặc bằng ứng dụng Smartphone (xem „Chọn chế độ làm việc“, Trang102). Thay Đổi Vị Trí Đục (Vario-Lock) Bạn có thể khóa mũi đục vào 16 các vị trí. Nhờ như vậy, ta có thể tạo tư thế thao tác tốt nhất cho từng ứng dụng. – Lắp mũi đục vào trong ổ lắp dụng cụ. 1 609 92A 5JT | (13.10.2020) Bosch Power ToolsTiếng Việt | 101 – Vặn công tắc kết hợp (7) vào vị trí „Vario-Lock“. – Xoay phần lắp dụng cụ về vị trí đục theo yêu cầu. – Vặn công tắc kết hợp (7) vào vị trí „Đục“. Giá đỡ dụng cụ được khóa. Đục với chức năng khóa giữ Để đục lâu hơn mà không cần liên tục nhấn công tắc bật/tắt (11), hãy khóa giữ công tắc bật/tắt trong chế độ vận hành „Đục“. – Để khóa hãy nhấn công tắc bật/tắt (11) cho đến cữ chặn và đồng thời nhấn nút khóa giữ (9). – Để tắt, bạn hãy nhấn lại nút khóa giữ (9). Lưu ý: Hãy chuyển sang chế độ vận hành khác, trong khi công tắc bật/tắt được khóa, dụng cụ điện được tắt. Khớp Ly Hợp Chống Quá Tải u Nếu dụng cụ lắp trong máy bị kẹt hay kẹp, lực truyền động đến trục khoan bị ngăn lại. Luôn giữ chặt dụng cụ điện bằng hai tay và đứng vững vì khi dụng cụ hoạt động sẽ phát sinh lực. u Hãy tắt dụng cụ điện và tháo dụng cụ gài nếu dụng cụ điện bị vướng. Khi mở máy mà dụng cụ ứng dụng bị kẹt cứng, lực xoắn vặn cao có thể xảy ra. Chế độ ngắt nhanh (Kickback Control) Chế độ ngắt nhanh (Kickback Control) sẽ cung cấp cách kiểm soát dụng cụ điện tốt hơn và qua đó làm tăng mức độ bảo vệ người dùng so với các dụng cụ điện không có Kickback Control. Ở những vòng quay đột ngột và không thể đoán trước của dụng cụ điện, dụng cụ điện sẽ tắt trục máy khoan, hiển thị ngắt nhanh (24) sáng lên và đèn làm việc (14) nhấp nháy. Khi chế độ ngắt nhanh được kích hoạt, hiển thị trạng thái (27) nhấp nháy đỏ. – Để khởi động lại hãy thả nút bật tắt (11) và nhấn lại lần nữa. Kiểm soát Độ chính xác Điện tử (EPC) EPC hỗ trợ bạn khi làm việc có va đập do quá trình chạy đà chậm số vòng quay làm việc để đảm bảo làm việc chính xác. Điều khiển tốc độ bằng điện (Adaptive Speed Control) trong chế độ „Đục“ Để điều khiển tốt hơn và khởi động chính xác, dụng cụ điện sẽ bắt đầu với tốc độ thấp và sau đó tăng nhanh đến tốc độ tối đa. Điều khiển tốc độ bằng điện được kích hoạt tự động khi khởi động dụng cụ điện. Giao diện người dùng (xem hìnhJ) Giao diện người dùng (19) dùng để chọn chế độ làm việc cũng như hiển thị tình trạng của dụng cụ điện. Hiển thị trạng thái Đèn báo trạng thái nạp pin (Giao diện người dùng) (23) Ý nghĩa/Nguyên nhân Cách khắc phục xanh lục (2 đến 5 vạch) Pin được sạc – vàng (1 vạch) Pin gần cạn Thay hoặc sạc pin sớm đỏ (1 vạch) Bộ nguồn cạn điện Thay hoặc sạc pin Hiển thị nhiệt độ (29) Ý nghĩa/Nguyên nhân Cách khắc phục vàng Nhiệt độ hoạt động của pin hoặc của dụng cụ điện tăng rõ rệt, công suất bị giảm Không cho dụng cụ điện hoạt động ở chế độ không tải và hãy để nguội hoặc thay pin bị quá nhiệt màu đỏ Nhiệt độ hoạt động của pin hoặc của dụng cụ điện bị vượt quá, dụng cụ điện được tắt để bảo vệ Hãy để nguội dụng cụ điện hoặc thay pin bị quá nhiệt Hiển thị trạng thái dụng cụ điện (27) Ý nghĩa/Nguyên nhân Cách khắc phục màu xanh lá Trạng thái OK – Bosch Power Tools 1 609 92A 5JT | (13.10.2020)102 | Tiếng Việt Hiển thị trạng thái dụng cụ điện (27) Ý nghĩa/Nguyên nhân Cách khắc phục vàng Đạt nhiệt độ tới hạn hoặc ắc quy gần cạn Không cho dụng cụ điện hoạt động ở chế độ không tải và hãy để nguội, thay hoặc sạc ắc quy sớm màu đỏ Dụng cụ điện bị quá nhiệt hoặc ắc quy cạn Để nguội dụng cụ điện, thay hoặc sạc ắc quy màu đỏ Nút khóa giữ trong chế độ vận hành "Khoan búa" được nhấn Bấm nút khóa giữ một lần nữa Công tắc kết hợp được nhấn trong khi vận hành Tắt dụng cụ điện và bật lại Động cơ bị chặn, pin yếu Sạc pin hoặc sử dụng kiểu pin được khuyến nghị Lỗi chung – Tắt dụng cụ điện và bật lại hoặc tháo pin và lắp lại Nếu vẫn xuất hiện lỗi: – Hãy gửi dụng cụ điện tới bộ phận dịch vụ khách hàng nhấp nháy đỏ – kết hợp với hiển thị chế độ ngắt nhanh (24) Chế độ ngắt nhanh được kích hoạt Tắt dụng cụ điện và bật lại nháy xanh dương Dụng cụ điện được kết nối với thiết bị đầu cuối di động hoặc các cài đặt được truyền đi

Hiển thị trạng thái Smartphone (28) Ý nghĩa/Nguyên nhân Cách khắc phục màu xanh lá Có các thông tin bổ sung (ví dụ các thông tin thương mại) Hãy đọc thông báo trên Smartphone nếu quan tâm vàng Có các thông tin quan trọng (ví dụ cảnh báo nhiệt độ) Hãy đọc thông báo trên Smartphone màu đỏ Các thông tin quan trọng về vận hành có sẵn (ví dụ dừng động cơ do lỗi Cụm điều khiển micro) Hãy đọc thông báo trên Smartphone ngay lập tức Chọn chế độ làm việc – Hãy nhấn nút (26) liên tục để chọn chế độ làm việc cho đến khi chế độ làm việc do bạn mong muốn bật sáng. Lưu ý: Trong chế độ làm việc Favorite các chức năng được cấu hình bằng ứng dụng Smartphone, trong các chế độ làm việc Auto và Soft các chức năng được thiết lập trước. Hiển thị chế độ làm việc (25) Chức năng chiếu sáng Trong chế độ làm việc Auto dụng cụ điện đạt được công suất tối đa. – Chế độ vận hành "Khoan búa": tăng nhanh tốc độ khoan có điều khiển đến 100% tốc độ tối đa – Chế độ vận hành "Đục": Điều khiển tốc độ bằng điện (Adaptive Speed Control) – Chế độ ngắt nhanh (Kickback Control) chiếu sáng Chế độ làm việc Soft được sử dụng để xử lý các vật liệu nhạy. – Chế độ vận hành "Khoan búa": EPC hoạt động, tăng chậm tốc độ khoan êm đến 80% tốc độ tối đa để khoan búa trên những bề mặt nhạy – Chế độ vận hành "Đục": Điều khiển tốc độ bằng điện (Adaptive Speed Control) được thiết lập nhạy hơn 1 609 92A 5JT | (13.10.2020) Bosch Power ToolsTiếng Việt | 103 Hiển thị chế độ làm việc (25) Chức năng – Chế độ ngắt nhanh (Kickback Control) còn được thiết lập nhạy hơn chiếu sáng Trong chế độ làm việc Favorite dụng cụ điện có thể được cấu hình riêng bằng ứng dụng Smartphone. – Chế độ vận hành "Khoan búa" có thể lập cấu hình ở nhiều cấp độ: Công suất qua số vòng quay Electronic Precision Control (EPC) qua tốc độ khởi động – Chế độ vận hành "Đục": Điều khiển tốc độ bằng điện (Adaptive Speed Control) có thể bật và tắt được – Độ nhạy của chế độ ngắt nhanh (Kickback Control) có thể được cấu hình đến khi tắt Các chức năng kết nối Các chức năng kết nối sau đây của dụng cụ điện sẽ khả dụng khi kết hợp với Bluetooth ® Low Energy Module GCY42: – Đăng ký và cá nhân hóa – Kiểm tra trạng thái, phát các thông báo cảnh báo – Các thông tin và cài đặt chung – Quản lý Để biết thông tin về Bluetooth ® Low Energy Module GCY42, hãy đọc hướng dẫn vận hành đi kèm. Hiển thị Smartphone (28) sáng lên, nếu dụng cụ điện gửi thông tin (ví dụ cảnh báo nhiệt độ) đến một thiết bị đầu cuối di động bằng công nghệ sóng vô tuyến Bluetooth

Hướng Dẫn Sử Dụng u Dụng cụ điện có Bluetooth ® Low Energy Module GCY42 được trang bị một giao diện sóng vô tuyến. Hãy chú ý các giới hạn địa điểm hoạt động ví dụ như trên máy bay hoặc bệnh viện. u Trong các vùng, mà công nghệ sóng vô tuyến Bluetooth ®không được phép sử dụng, phải tháo Bluetooth ® Low Energy Module GCY42 và pin nút áo. Hướng dẫn: Nắp che (13) chỉ có thể được đóng án toàn, nếu Bluetooth ® Low Energy Module GCY42 và pin cúc áo ở trong dụng cụ điện. – Để hủy kích hoạt Bluetooth ® Low Energy Module GCY42 hãy vặn pin cúc áo hoặc đặt lớp cách điện giữa pin cúc áo và Bluetooth ® Low Energy Module GCY42. – Hãy đóng nắp che (13), để không cho bụi bẩn xâm nhập. Bộ phận giảm chấn Bộ phận giảm chấn tích hợp sẽ giảm các rung động xuất hiện. u Không được tiếp tục sử dụng dụng cụ điện khi bộ phận giảm chấn đã bị hỏng. Các Khuyến Nghị về Cách Bảo Dưỡng Tốt Nhất cho Pin Bảo vệ pin hợp khối tránh sự ẩm ướt và nước. Chỉ bảo quản pin trong tầm nhiệt độ nằm giữa −20°C và 50°C. Không để pin trong ô tô vào mùa hè. Thỉnh thoảng làm sạch các khe thông gió của pin bằng cách dùng một cái cọ khô, mềm và sạch. Sự giảm sút đáng kể thời gian hoạt động sau khi nạp điện chỉ rõ rằng pin hợp khối đã hết công dụng và phải được thay. Qui trình hoạt động được chia ra làm hai giai đoạn. Bảo Dưỡng và Bảo Quản Bảo Dưỡng Và Làm Sạch u Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. u Để được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch. u Thay chụp ngăn bụi bị hỏng ngay lập tức. Chúng tôi khuyến nghị việc thay thế này do một đại lý phục vụ hậu mãi thực hiện. – Hãy làm sạch phần lắp dụng cụ (3) sau khi dùng. – Hãy làm sạch phần lắp dụng cụ sau khi dùng. Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây: www.bosch-pt.com Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện. Bosch Power Tools 1 609 92A 5JT | (13.10.2020)104 | Tiếng Việt Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa. Việt Nam CN CÔNG TY TNHH BOSCH VIÊT NAM TAI TP.HCM Tâng 14, Ngôi Nhà Đức, 33 Lê Duẩn Phương Bến Nghé, Quân 1, Thanh Phô Hô Chi Minh Tel.: (028) 6258 3690 Fax: (028) 6258 3692 - 6258 3694 Hotline: (028) 6250 8555 Email: tuvankhachhang-pt@vn.bosch.com www.bosch-pt.com.vn www.baohanhbosch-pt.com.vn Campuchia Công ty TNHH Robert Bosch (Campuchia) Đơn nguyên 8BC, GT Tower, Tầng 08, Đường 169, Tiệp Khắc Blvd, Sangkat Veal Vong, Khan 7 Makara, Phnom Penh VAT TIN: 100 169 511 Tel.: +855 23 900 685 Tel.: +855 23 900 660 www.bosch.com.kh Vận chuyển Pin có chứa Li-Ion là đối tượng phải tuân theo các qui định của Pháp Luật về Hàng Hóa Nguy Hiểm. Người sử dụng có thể vận chuyển pin hợp khối bằng đường bộ mà không cần thêm yêu cầu nào khác. Khi được vận chuyển thông qua bên thứ ba (vd. vận chuyển bằng đường hàng không hay đại lý giao nhận), phải tuân theo các yêu cầu đặc biệt về đóng gói và dán nhãn. Phải tham vấn chuyên gia về hàng hóa nguy hiểm khi chuẩn bị gói hàng. Chỉ gửi pin hợp khối khi vỏ ngoài không bị hư hỏng. Dán băng keo hay che kín các điểm tiếp xúc hở và đóng gói pin hợp khối theo cách sao cho pin không thể xê dịch khi nằm trong bao bì. Ngoài ra, xin vui lòng chấp hành các qui định chi tiết có thể được bổ sung thêm của quốc gia. Sự thải bỏ Dụng cụ điện, pin, phụ kiện và bao bì cần được tái sử dụng theo quy định về môi trường. Bạn không được ném dụng cụ điện và pin vào thùng rác gia đình! Pin/ắc quy: Li-Ion: Tuân thủ những hướng dẫn trong phần vận chuyển (xem „Vận chuyển“, Trang104). 1 609 92A 5JT | (13.10.2020) Bosch Power Toolsيبرع | 105
