Type de produit	Perforateur sans-fil
Marque	Bosch
Modèle	GBH 18V-34 CF Professional
Tension nominale	18 V
Puissance absorbée nominale	750 W
Fréquence de frappe	0–2900 min⁻¹
Force de frappe (EPTA)	5,8 J
Régime nominal (rotation droite/gauche)	0–500 tr/min
Porte-outil	SDS-plus
Diamètre de perçage maxi (béton)	32 mm
Diamètre de perçage maxi (acier)	13 mm
Diamètre de perçage maxi (bois)	40 mm
Poids (selon EPTA)	5,2–6,3 kg
Longueur	430 mm
Hauteur	250 mm
Température de charge recommandée	0 à +35 °C
Température d'utilisation et stockage	−20 à +50 °C
Accus compatibles	GBA 18V..., ProCORE18V...
Chargeurs recommandés	GAL 18..., GAX 18V..., GAL 36...
Transmission de données	Bluetooth 4.2 (Low Energy)
Niveau de pression acoustique	89 dB(A)
Niveau de puissance acoustique	100 dB(A)
Vibrations (perforation béton)	11 m/s² (K=1,5 m/s²)
Écran de contrôle	Oui (affichage état, sélection mode de travail)
Modes de travail	Auto, Soft, Favorite
Fonctions de sécurité	Arrêt rapide (Kickback Control), débrayage de sécurité
Dispositif d'amortissement des vibrations	Oui (Vibration Control)
Éclairage LED	Oui
Poignée supplémentaire	Oui, orientable
Butée de profondeur	Oui, réglable

FOIRE AUX QUESTIONS - GBH 18V34 CF Professional BOSCH

Quels types d'accus puis-je utiliser avec le GBH 18V-34 CF ?

Utilisez exclusivement des accus Lithium‑ion Bosch d'origine de la série GBA 18V ou ProCORE18V. Pour des performances maximales, Bosch recommande les accus ProCORE18V ≥ 5,5 Ah.

Comment changer la position du burin ?

Insérez le burin, placez le sélecteur combiné (7) sur la position Vario‑Lock, tournez le burin à la position souhaitée, puis basculez le sélecteur sur la position Burinage pour le verrouiller.

Comment installer le module Bluetooth® Low Energy GCY 42 ?

Retirez le cache (13) situé sur l'outil, insérez le module Bluetooth® GCY 42 avec sa pile bouton, puis refermez le cache. Consultez la notice du module pour plus de détails.

Comment régler la profondeur de perçage ?

Appuyez sur le bouton de réglage (15), insérez la butée de profondeur (17) dans la poignée supplémentaire (16) avec le striage vers le bas, puis ajustez la butée jusqu'à ce que la distance entre la pointe du foret et la pointe de la butée corresponde à la profondeur souhaitée.

Que fait la fonction Kickback Control ?

Le Kickback Control (arrêt rapide) détecte un brusque mouvement de rotation de l'outil autour de l'axe du foret et l'arrête immédiatement. L'affichage (24) s'allume et la LED clignote. Relâchez puis réappuyez sur l'interrupteur pour reprendre le travail.

Comment nettoyer et entretenir le perforateur ?

Avant toute intervention, retirez l'accu. Nettoyez régulièrement les fentes de ventilation avec un pinceau sec. Après chaque utilisation, nettoyez le porte‑outil (3). Remplacez immédiatement le capuchon anti‑poussière (4) s'il est endommagé.

Puis‑je utiliser des forets standards (queue cylindrique) ?

Oui, pour percer sans percussion dans le bois, le métal, la céramique ou les plastiques, utilisez le mandrin interchangeable à serrage rapide (1) avec stop de frappe intégré. Ne jamais utiliser de forets non‑SDS‑plus en mode percussion.

Quelles sont les conditions de transport des accus Lithium‑ion ?

Les accus Lithium‑ion sont classés comme marchandises dangereuses. Pour le transport routier, aucune mesure spéciale n'est requise. Pour un transport par tiers (aérien, fret), respectez les réglementations en vigueur : emballez l'accu de manière à éviter tout déplacement et protégez les contacts.

Comment sélectionner un mode de travail sur l'écran de contrôle ?

Appuyez plusieurs fois sur la touche (26) jusqu'à ce que le mode souhaité (Auto, Soft ou Favorite) soit éclairé sur l'écran (25). En mode Favorite, vous pouvez personnaliser les réglages via l'application smartphone dédiée.

Que faire en cas de blocage de l'outil ?

Si l'accessoire se coince, le débrayage de sécurité interrompt l'entraînement de la broche. Éteignez immédiatement l'outil, puis dégagez l'outil de travail. Ne redémarrez pas tant que l'outil n'est pas libre, car cela pourrait provoquer une réaction violente.

MODE D'EMPLOI GBH 18V34 CF Professional BOSCH

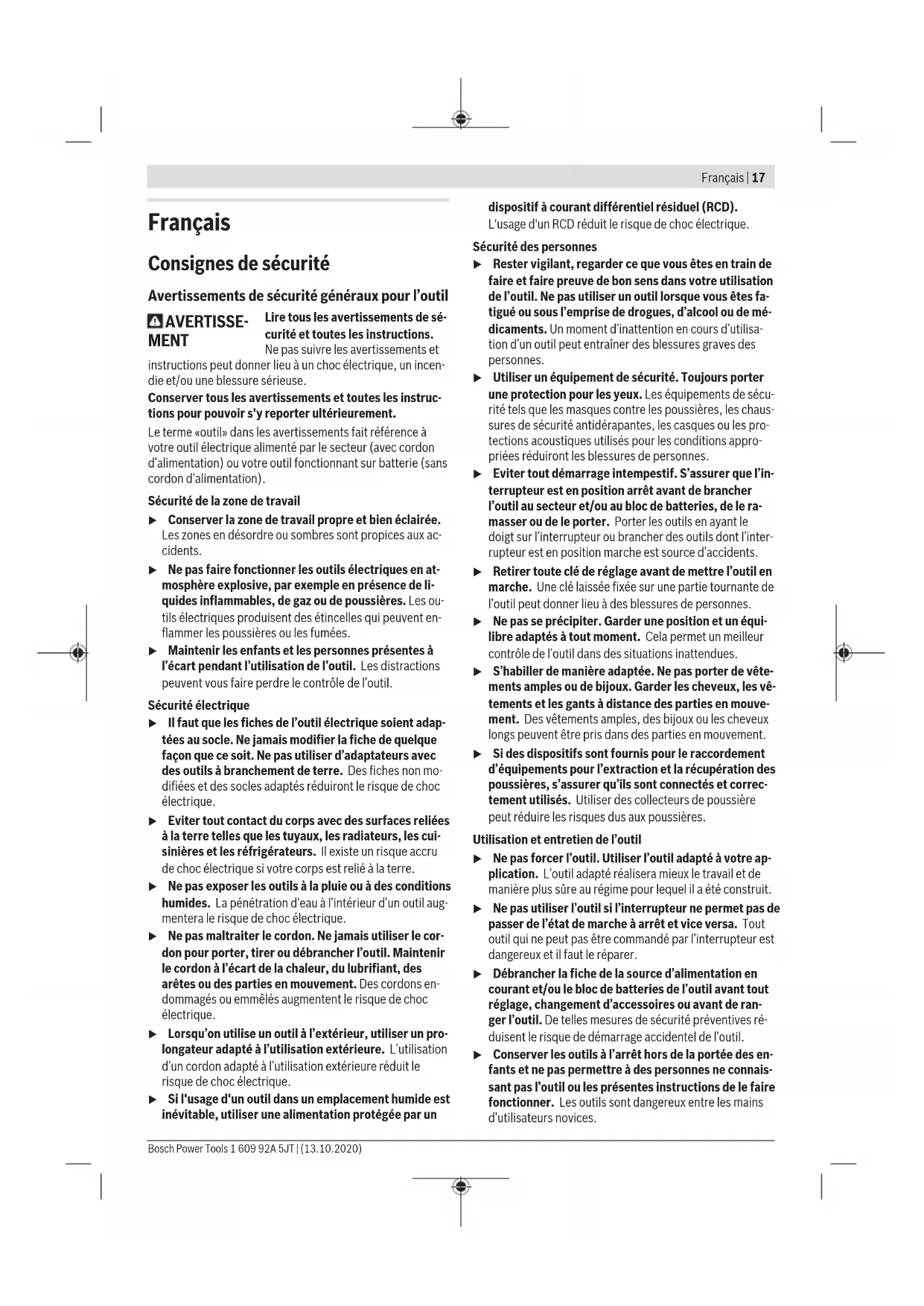

Consignes de sécurité

Avertissements de sécurité généraux pour l'outil

AVERTISSEMENT

Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et les instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Le non-respect des instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou à votre outil fonctionnant sur batterie (sans cordon d'alimentation).

▸ Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. ▸ Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

▸ Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. ▸ Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique. Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique. Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique. Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique. Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un

Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique. Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique. Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique. Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique. Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un

dispositif à courant différentiel résiduel (RCD).

L'usage d'un RCD réduit le risque de choc électrique.

Sécurité des personnes

Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes. Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes. Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents. Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes. Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues. S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

Utilisation et entretien de l'outil

Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera le travail de manière plus sûre au régime pour lequel il a été construit. Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer. Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil. Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices.

Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus. Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

Utilisation des outils fonctionnant sur batteries et précautions d'emploi

Ne recharger qu'avec le chargeur spécifié par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu'il est utilisé avec un autre type de bloc de batteries. N'utiliser les outils qu'avec des blocs de batteries spécifiquement désignés. L'utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu. Lorsqu'un bloc de batteries n'est pas utilisé, le maintenir à l'écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d'une borne à une autre. Le court-circuitage des bornes d'une batterie entre elles peut causer des brûlures ou un feu. Dans de mauvaises conditions, du liquide peut être éjecté de la batterie; éviter tout contact. En cas de contact accidentel, nettoyer à l'eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures.

Maintenance et entretien

Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques.

Cela assurera que la sécurité de l'outil est maintenue.

Avertissements de sécurité pour les marteaux

Porter des protections auditives. L'exposition aux bruits peut provoquer une perte de l'audition. Utiliser la(les) poignée(s) auxiliaire(s) fournie(s) avec l'outil. La perte de contrôle peut provoquer des blessures. - Tenir l'outil par les surfaces de préhension isolées, lors de la réalisation d'une opération au cours de laquelle l'organe de coupe peut entrer en contact avec un câblage non apparent. Le contact avec un fil "sous tension" peut également mettre "sous tension" les parties

métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.

Utilisez un détecteur approprié pour vérifier s'il n'y a pas de conduites cachées ou contactez votre société de distribution d'eau locale. Tout contact avec des câbles électriques peut provoquer un incendie ou un choc électrique. Tout endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégâts matériels. Avant de poser l'outil électroportatif, attendez que celui-ci soit complètement à l'arrêt. L'outil risque de se coincer, ce qui entraînerait une perte de contrôle de l'outil électroportatif. - Bloquez la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sûre que quand elle est tenue avec une main. Si l'accu est endommagé ou utilisé de manière non conforme, des vapeurs peuvent s'échapper. L'accu peut brûler ou exploser. Ventilez le local et consultez un médecin en cas de malaise. Les vapeurs peuvent entraîner des irritations des voies respiratoires. N'ouvrez pas l'accu. Risque de court-circuit. Les objets pointus comme un clou ou un tournevis et le fait d'exercer une force extérieure sur le boîtier risque d'endommager l'accu. Il peut en résulter un court-circuit interne et l'accu risque de s'enflammer, de dégager des fumées, d'exploser ou de surchauffer. N'utilisez l'accu qu'avec des produits du fabricant. Tout risque de surcharge dangereuse sera alors exclu.

Conservez la batterie à l'abri de la chaleur, en la protégeant p. ex. de l'ensoleillement direct, du feu, de la saleté, de l'eau et de l'humidité. Il existe un risque d'explosion et de courts-circuits.

Lors du travail, tenez fermement l'outil électroportatif des deux mains et veillez à toujours garder une position de travail stable. Avec les deux mains, l'outil électroportatif est guidé en toute sécurité. Attention ! En cas d'utilisation de l'outil électroportatif en mode Bluetooth, les ondes émises risquent de perturber le fonctionnement de certains appareils et installations ainsi que le fonctionnement des avions et des appareils médicaux (par ex. stimulateurs cardiaques, prothèses auditives). Les ondes émises peuvent aussi avoir un effet nocif sur les personnes et les animaux qui se trouvent à proximité immédiate de l'outil. N'utilisez pas l'outil électroportatif en mode Bluetooth à proximité d'appareils médicaux, de stations-service, d'usines chimiques et lorsque vous vous trouvez dans des zones à risque d'explosion ou dans des zones de dynamitage. N'utilisez pas l'outil électroportatif en mode Bluetooth dans des avions. Évitez une utilisation prolongée de l'outil très près du corps.

Le nom de marque Bluetooth et le logo associé sont des marques déposées de la Bluetooth SIG, Inc. Toute utilisation de cette marque/de ce logo par la société Robert Bosch Power Tools GmbH s'effectue sous licence.

Description des prestations et du produit

Lisez attentivement toutes les instructions et consignes de sécurité. Le non-respect des instructions et consignes de sécurité peut provoquer un choc électrique, un incendie et/ou entraîner de graves blessures.

Référez-vous aux illustrations qui se trouvent à l'avant de la notice d'utilisation.

Utilisation conforme

Cet outil électroportatif est destiné aux travaux de perforation dans le béton, la brique et la pierre naturelle ainsi qu'aux travaux de burinage légers et moyennement exigeants. Les outils électroportatifs avec stop de frappe ou mandrin pour forets à queue cylindrique peuvent aussi être utilisés pour percer sans percussion dans le bois, le métal, la céramique et les plastiques.

En cas d'utilisation d'un module Bluetooth® Low Energy GCY 42, les données et les réglages de l'outil électroportatif peuvent être transmis à un périphérique mobile par voie radio au moyen de la technologie Bluetooth.

Éléments constitutifs

La numérotation des éléments de l'appareil se réfère à la représentation de l'outil électroportatif sur la page graphique.

(1) Mandrin interchangeable à serrage rapide avec stop de frappe (2) Mandrin interchangeable SDS-plus (3) Porte-outil SDS-plus (4) Capuchon anti-poussière (5) Bague de verrouillage (6) Bague de verrouillage du mandrin interchangeable (7) Sélecteur combiné pour modes de fonctionnement et réversibilité droite/gauche (8) Dispositif d'amortissement des vibrations (9) Bouton de blocage de l'interrupteur Marche/Arrêt (10) Poignée (surface de préhension isolée) (11) Interrupteur Marche/Arrêt (12) Accu (13) Cache du module Bluetooth Low Energy GCY 42 (14) Éclairage LED (15) Bouton de réglage de butée de profondeur (16) Poignée supplémentaire (surface de préhension isolante) (17) Butée de profondeur (18) Bouton de déverrouillage d'accu

(19) Écran de contrôle (20) Fixation du mandrin de perçage (21) Douille avant du mandrin interchangeable à serrage rapide (22) Bague de maintien du mandrin interchangeable à serrage rapide (23) Indicateur d'état de charge de l'accu (écran de contrôle) (24) Affichage arrêt rapide (Kickback Control) (écran de contrôle) (25) Affichage modes de travail (écran de contrôle) (26) Touche de sélection de mode de travail (écran de contrôle) (27) Affichage État de l'outil électroportatif (écran de contrôle) (28) Affichage smartphone (écran de contrôle) (29) Affichage de température (écran de contrôle)

A) Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre gamme d'accessoires.

Caractéristiques techniques

Perforateur sans-fil GBH 18V-34 CF
Référence		3611 J140..
Tension nominale V=18
Puisance absorbée nominale	W 750
Fréquence de frappeA)	min-1	0-2900
Force de frappe selon EPTA-Procedure 05:2016	J 5,8
Régime nominal
- Rotation droite tr/min 0-500
- Rotation gauche tr/min 0-500
Porte-outil SDS-plus
Diamètre du collet de broche mm 74
Diamètre de perçage maxi :
- Béton mm 32
- Maconnerie (avec scie-trépan)	mm 40-82
- Acier mm 13
- Bois mm 40
Poids selon EPTA-Procedure 01:2014A)	kg 5,2-6,3
Longueur mm 430
Hauteur	mm 250
Températures ambantes re-commandées pour la charge	°C	0...+35
Températures ambantes au-torisées pendant l'utilisa-tionB) et pour le stockage	°C	-20...+50

Perforateur sans-fil GBH 18V-34 CF
Accus compatibles GBA 18V...	ProCORE18V...
Accus recommends pour des performances maximales	ProCORE18V...≥ 5,5 Ah
Chargeurs recommendés GAL 18...	GAX 18V...GAL 36...
Transmission de données
Bluetooth*	Bluetooth*4.2(Low Energy)°
Rapport signal/bruit s 8
Portée maximale du signalD)	m 30

A) Dépend de l'accu utilisé B) Performances réduites à des températures <0 °C C) Les périphériques mobiles (smartphones, tablettes) doivent être compatibles avec la technologie Bluetooth Low Energy (version 4.2) et prendre en charge le profil GAP (Generic Access Profile). D) La portée peut varier sensiblement selon les conditions extérieures et le type de périphérique mobile utilisé. Dans une pièce fermée et à travers des barrières métalliques (par exemple, parois murales, étagères, coffres, etc.), la portée du Bluetooth peut se trouver fortement réduite.

Informations sur le niveau sonore/les vibrations

Valeurs d'émissions sonores déterminées conformément à EN 60745-2-6.

Le niveau sonore en dB(A) typique de l'outil électroportatif est de : niveau de pression acoustique 89 dB(A); niveau de puissance acoustique 100 dB(A). Incertitude K = 3 dB.

Portez un casque antibruit!

Valeurs globales de vibration a_n (somme vectorielle sur les trois axes) et incertitude K conformément à EN 60745-2-6:

Perforation dans le béton: a_t = 11 m/s^2, K = 1.5 m/s^2

Burinage: a_p = 11 m/s^2, K = 2.8 m/s^2

Perçage dans le métal: a_h = 2,5 m/s^2, K = 1,5 m/s^2

Le niveau de vibration indiqué dans cette notice d'utilisation a été mesuré à l'aide d'un procédé de mesure normalisé et peut être utilisé pour effectuer une comparaison entre outils électroportatifs. Il est également approprié pour une estimation préliminaire de la charge vibratoire.

Le niveau de vibration s'applique pour les utilisations principales de l'outil électroportatif. En cas d'utilisation de l'outil électroportatif pour d'autres applications, avec d'autres accessoires ou bien en cas d'entretien non approprié, le niveau sonore peut être différent. Il peut en résulter une nette augmentation de la charge vibratoire pendant toute la durée de travail.

Pour une estimation précise de la charge vibratoire, il est recommandé de prendre aussi en considération les périodes pendant lesquelles l'appareil est éteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérablement la charge vibratoire pendant toute la durée de travail.

Prévoyez des mesures de protection supplémentaires permettant de protéger l'utilisateur de l'effet des vibrations, par exemple: maintenance de l'outil électroportatif et des accessoires de travail, maintien des mains au chaud, organisation des procédures de travail.

Montage

Actionnez le bouton de blocage de l'interrupteur Marche/Arrêt avant d'effectuer des travaux sur l'outil électroportatif (p. ex. travaux d'entretien, changement d'accessoire, etc.) et avant de le transporter ou de le ranger. Il y a sinon risque de blessure si vous appuyez par mégarde sur l'interrupteur Marche/Arrêt.

Mise en place du module Bluetooth® Low Energy GCY 42

Pour plus d'informations, veuillez consulter la notice d'utilisation du module Bluetooth® Low Energy GCY 42.

Recharge de l'accu

N'utilisez que les chargeurs indiqués dans les caractéristiques techniques. Seuls ces chargeurs sont adaptés à l'accu Lithium-Ion de votre outil électroportatif.

Remarque : l'accu est fourni partiellement chargé. Pour obtenir des performances maximales, chargez l'accu jusqu'à sa pleine capacité avant la première utilisation.

L'accu Lithium-Ion peut être rechargé à tout moment, sans risque de réduire sa durée de vie. Le fait d'interrompre le processus de charge n'endommage pas l'accu.

L'accu Lithium-Ion est protégé contre une décharge complète par « Electronic Cell Protection (ECP) » (l'électronique de protection des cellules). Lorsque l'accu est déchargé, l'outil électroportatif s'arrête grâce à un dispositif d'arrêt de protection : l'accessoire de travail ne tourne plus.

Après l'arrêt automatique de l'outil électroportatif, n'appuyez plus sur l'interrupteur Marche/Arrêt. L'accu pourrait être endommagé.

Respectez les indications concernant l'élimination.

Retrait de l'accu

L'accu (12) dispose d'un double verrouillage permettant d'éviter qu'il tombe si vous appuyez par mégarde sur le bouton de déverrouillage d'accu (18). Tant que l'accu est en place dans l'outil électroportatif, un ressort le maintient en position.

Pour retirer l'accu (12), appuyez sur la touche de déverrouillage (18) et dégagez l'accu de l'outil électroportatif. Ne forcez pas.

Indicateur de niveau de charge de l'accu

Les LED vertes de l'indicateur d'état de charge indiquent le niveau de charge de la batterie. Pour des raisons de sécurité, il n'est possible d'afficher l'état de charge que quand l'outil électroportatif est à l'arrêt.

Pour afficher le niveau de charge, appuyez sur le bouton de l'indicateur de niveau de charge ou l'affichage du ni

veau de charge est également possible après retrait de l'accu.

Si aucune LED ne s'allume après avoir appuyé sur le bouton de l'indicateur de niveau de charge, la batterie est défectueuse et doit être remplacée.

Remarque : Le niveau de charge de l'accu est également affiché sur l'écran de contrôle (19) Affichages d'état.

Batterie de type GBA 18V...

LED Capacité

3 LED allumées en vert 60-100%

2 LED allumées en vert 30-60%

1 LED allumée en vert 5-30%

Clignotement en vert d'1 LED 0-5%

Batterie de type ProCORE18V...

LED Capacité

5 LED allumées en vert 80-100%

4 LED allumées en vert 60-80%

3 LED allumées en vert 40-60%

2 LED allumées en vert 20-40%

1 LED allumée en vert : 5-20 %

Clignotement en vert d'1 LED : 0-5 %

Poignée supplémentaire

N'utilisez pas l'outil électroportatif sans la poignée supplémentaire (16).

Pivotement de la poignée supplémentaire (voir figure A)

La poignée supplémentaire (16) peut être orientée dans n'importe quelle position, pour obtenir une position de travail sûre et peu fatigante.

Tournez la poignée supplémentaire (16) dans le sens antihoraire et orientez-la dans la position souhaitée. Resserrez ensuite la poignée supplémentaire (16) en la tournant dans le sens horaire. Veillez à ce que le collier de serrage de la poignée supplémentaire se trouve bien dans la rainure du carter prévue à cet effet.

Réglage de la profondeur de perçage (voir figure B)

La butée de profondeur (17) permet de régler la profondeur de perçage X désirée.

• Appuyez sur le bouton de réglage de butée de profondeur (15) et insérez la butée de profondeur dans la poignée supplémentaire (16).

Le striage de la butée de profondeur (17) doit être orienté vers le bas.

• Poussez à fond l'accessoire de travail SDS plus dans le porte-outil SDS plus (3). Si l'accessoire SDS plus n'est pas inséré à fond, le réglage de la profondeur de perçage risque d'être faussé.
• Déplacez la butée de profondeur jusqu'à ce que l'écart entre la pointe du foret et la pointe de la butée de profondeur corresponde à la profondeur de perçage X souhaitée.

Choix du mandrin et des accessoires

Pour les travaux de perforation et de burinage, il est nécessaire d'utiliser des accessoires SDS plus et le mandrin SDS plus.

Pour les travaux de perçage sans percussion dans le bois, le métal, la céramique ou les plastiques, ainsi que pour le vissage, il convient d'utiliser des accessoires sans système SDS plus (p. ex. forets à queue cylindrique). Pour fixer ces accessoires, il vous faut utiliser le mandrin interchangeable à serrage rapide (1) avec stop de frappe intégré.

Remarque : Avec tout autre mandrin que le mandrin interchangeable à serrage rapide (1) avec stop de frappe intégré, les accessoires utilisés risquent d'être endommagés.

Retrait/mise en place du mandrin interchangeable

Retrait du mandrin interchangeable (voir figure C)

Tirez fermement la bague de verrouillage du mandrin interchangeable (6) vers l'arrière, maintenez-la dans cette position et retirez le mandrin interchangeable SDS plus (2) ou le mandrin interchangeable à serrage rapide (1) vers l'avant. Après avoir extrait le mandrin interchangeable, protégez-le des salissures. Mise en place du mandrin interchangeable (voir figure D) : Avant sa mise en place, nettoyez le mandrin interchangeable et graissez légèrement son extrémité. Saisissez le mandrin interchangeable SDS plus (2) ou le mandrin interchangeable à serrage rapide (1) à pleine main. Engagez le mandrin interchangeable dans le mécanisme de fixation (20) en opérant un léger mouvement de rotation, jusqu'à ce qu'il s'enclenche de manière audible. Le mandrin interchangeable se verrouille automatiquement. Vérifiez que le mandrin interchangeable est correctement verrouillé en tirant dessus.

Changement d'accessoire

Le capuchon anti-poussière (4) empêche dans une large mesure la poussière de pénétrer dans le porte-outil pendant l'utilisation de l'outil électroportatif. Lors du montage de l'accessoire de travail, veillez à ne pas endommager le capuchon anti-poussière (4).

Remplacez immédiatement le capuchon anti-poussière s'il est endommagé. Il est recommandé de faire

effectuer ce travail dans un centre de service après-vente.

Changement d'accessoire (SDS plus)

Mise en place d'un accessoire de travail SDS-plus (voir figure E)

Le mandrin SDS-plus permet de remplacer l'accessoire de travail facilement et confortablement sans avoir à utiliser de clé supplémentaire.

• Insérez le mandrin interchangeable SDS plus (2).
• Nettoyez l'extrémité de l'accessoire, et graissez-la légèrement.
• Introduisez l'accessoire de travail dans le porte-outil en le tournant jusqu'à ce qu'il se verrouille automatiquement. Tirez sur l'accessoire pour vérifier qu'il est bien bloqué.

Avec ce système de fixation, l'accessoire de travail SDS-plus dispose d'une certaine mobilité. Il en résulte lors de la rotation à vide une excentricité qui n'a cependant aucun effet sur l'exactitude du perçage puisque le foret se centre automatiquement pendant le perçage.

Démontage d'un accessoire de travail SDS-plus (voir figure F)

• Poussez la bague de verrouillage (5) vers l'arrière et sortez l'accessoire de travail.

Changement d'accessoire (sans SDS-plus)

Mise en place d'un accessoire de travail (voir figure G)

Remarque : N'utilisez pas d'accessoires non SDS-plus pour perforer ou buriner ! Les accessoires non SDS-plus et leur mandrin seraient endommagés lors des travaux de perforation ou de burinage. Mettez en place le mandrin interchangeable à serrage rapide (1) avec stop de frappe intégré.

Remarque : Utilisez exclusivement le mandrin interchangeable à serrage rapide avec stop de frappe intégré conçu pour le GBH 18V-34 CF. Avec tout autre mandrin, le mécanisme de frappe pneumatique du perforateur risque d'endommager les accessoires utilisés.

Tenez fermement la bague de maintien (22) du mandrin interchangeable à serrage rapide. En tournant la bague avant (21), ouvrez le porte-outil jusqu'à ce que l'accessoire puisse être introduit. Maintenez en position la bague de maintien (22) et tournez la bague avant (21) avec force dans le sens de la flèche jusqu'à ce qu'un bruit de cliquet soit nettement audible. Vérifiez que l'accessoire est bien fixé en tirant dessus.

Remarque : Si le porte-outil a été ouvert à fond, il est possible qu'un bruit de cliquet soit audible lorsque vous essayez de fermer le porte-outil et que le porte-outil ne se ferme pas. Dans un tel cas, tournez la bague avant (21) une fois dans le sens opposé à la flèche. Il est ensuite possible de fermer le porte-outil normalement.

• Placez le sélecteur combiné (7) dans la position « Perçage ».

Démontage d'un accessoire de travail (voir figure H)

Tenez fermement la bague de maintien (22) du mandrin interchangeable à serrage rapide. En tournant la bague avant (21), ouvrez le porte-outil dans le sens de la flèche jusqu'à ce que l'accessoire puisse être extrait.

Aspiration de poussières/de copeaux

Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Le contact avec les poussières ou leur inhalation peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l'utilisateur ou des personnes se trouvant à proximité.

Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en association avec des additifs pour le traitement du bois (chromate, lasure). Les matériaux contenant de l'amiante ne doivent être travaillés que par des personnes qualifiées.

• Si possible, utilisez un dispositif d'aspiration des poussières approprié au matériel.
• Veillez à bien aérer la zone de travail.
• Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2.

Respectez les règlements spécifiques aux matériaux à traiter en vigueur dans votre pays.

Évitez toute accumulation de poussières sur le lieu de travail. Les poussières peuvent facilement s'enflammer.

Fonctionnement

Mise en marche

Veillez à ce que le cache (13) du module Bluetooth Low Energy Module GCY 42 soit fermé pendant l'utilisation de l'outil. Vous évitez ainsi toute détérioration par la poussière.

Mise en place de l'accu

N'utilisez que des accus Lithium-ion Bosch d'origine dont la tension correspond à celle indiquée sur la plaque signalétique de l'outil électroportatif. L'utilisation de tout autre accu présente des risques de blessures et d'incendie. - Actionnez le bouton de blocage (9) afin d'éviter de mettre accidentellement l'outil électroportatif en marche. - Insérez l'accu (12) chargé dans les contacts de charge du carter jusqu'à ce qu'il soit bien verrouillé.

Sélection d'un mode de fonctionnement (voir figure I)

La sélection des modes de fonctionnement s'effectue au moyen du sélecteur combiné (7).

Remarque : Ne changez de mode de fonctionnement que lorsque l'outil électroportatif est éteint ! Vous risqueriez sinon d'endommager l'outil électroportatif.

Remarque : Si vous changez de mode de fonctionnement alors que l'interrupteur Marche/Arrêt est bloqué, l'outil électroportatif s'arrête.

• Pour changer de mode de fonctionnement, placez le sélecteur combiné (7) dans la position souhaitée jusqu'à ce qu'il s'enclenche de manière audible.

Position pour perforer dans le béton et dans la pierre naturelle

GBH 18V-34 CF avec mandrin interchangeable à serrage rapide (1) : Position pour percer sans percussion dans le bois, le métal, la céramique et les plastiques (rotation droite)

Position rotation gauche pour extraire l'accessoire de travail d'une pièce

Position Vario-Lock pour changer la position du burin.

Position pour buriner

Mise en marche/arrêt

• Débloquez si nécessaire l'interrupteur Marche/Arrêt en actionnant le bouton de blocage (9).
• Pour mettre en marche l'outil électroportatif, appuyez sur l'interrupteur Marche/Arrêt (11).

La LED d'éclairage s'allume dès que l'interrupteur Marche/Arrêt (11) est actionné. Elle permet d'éclairer la zone de travail lorsque la luminosité est mauvaise.

Pour arrêter l'outil électroportatif, relâchez l'interrupteur Marche/Arrêt (11).

Réglage de la vitesse de rotation/de la fréquence de frappe

Vous pouvez modifier en continu la vitesse de rotation/fréquence de frappe de l'outil électroportatif en jouant sur la pression exercée sur l'interrupteur Marche/Arrêt (11).

Une légère pression sur l'interrupteur Marche/Arrêt (11) produit une faible vitesse de rotation/fréquence de frappe. Plus l'on exerce de pression, plus la vitesse de rotation/la fréquence de frappe augmente.

Vous pouvez aussi régler la vitesse de rotation sur l'écran de contrôle ou via l'application pour smartphone dédiée (voir « Sélection du mode de travail », page 25).

Changement de la position du burin (Vario-Lock)

Il est possible de bloquer le burin dans 16 positions. Ceci permet de toujours travailler dans une position optimale.

• Insérez le burin dans le porte-outil.
• Placez le sélecteur combiné (7) dans la position « VarioLock ». Tournez le burin jusqu'à ce qu'il se trouve dans la position souhaitée.
• Placez le sélecteur combiné (7) dans la position « Burinage ». Le porte-outil est alors bloqué.

Burinage avec fonction de blocage

Pour les travaux de burinage longs, vous avez la possibilité dans le mode « Burinage » de bloquer l'interrupteur Marche/Arrêt (11) pour ne pas avoir à le maintenir constamment actionné.

- Pour bloquer l'interrupteur Marche/Arrêt (11), enfoncez-le jusqu'en butée tout en appuyant sur le bouton de blocage (9). - Pour arrêter, actionnez à nouveau le bouton de blocage (9).

Remarque : Si vous changez de mode de fonctionnement alors que l'interrupteur Marche/Arrêt est bloqué, l'outil électroportatif s'arrête.

Débrayage de sécurité

• Dès que l'accessoire de travail se coince ou qu'il s'accroche, l'entraînement de la broche est interrompu. En raison des forces intervenant, tenez toujours l'outil électroportatif fermement avec les deux mains et ayez une position ferme. Si l'outil électroportatif est bloqué, éteignez-le et desserrez l'outil de travail. Lorsqu'on met l'appareil en marche, l'outil de travail étant bloqué, il peut y avoir de fortes réactions.

Arrêt rapide (Kickback Control)

Le dispositif d'arrêt rapide (Kickback Control) améliore la maîtrise de l'outil électroportatif et donc la sécurité d'utilisation par rapport aux outils électroportatifs sans Kickback Control. L'outil électroportatif s'arrête immédiatement dès qu'il se met subitement, et de façon imprévisible, à tourner autour de l'axe du foret, l'affichage Arrêt rapide (Kickback Control) (24) s'allume et la LED d'éclairage (14) clignote. Quand l'arrêt rapide (Kickback Control) est actif, l'affichage d'état (27) clignote en rouge.

Pour remettre en marche l'outil électroportatif, relâchez l'interrupteur Marche/Arrêt (11) et actionnez-le à nouveau.

Electronic Precision Control (EPC)

La fonction EPC facilite les perçages avec percussion grâce à un démarrage en douceur pour un travail plus précis.

Commande électronique de vitesse (Adaptive Speed Control) dans le mode « Burinage »

Pour une meilleure maîtrise et une amorce plus précise, l'outil électroportatif démarre avec un petit régime et accélère ensuite rapidement jusqu'au régime maximal.

La commande électronique de vitesse est automatiquement activée lorsque l'outil

électroportatif lors de l'amorce du burinage.

Écran de contrôle (voir figure J)

L'écran de contrôle (19) sert à la sélection du mode de travail et à l'affichage d'état de l'outil électroportatif.

Affichages d'état

Indicateur d'état de charge de l'accu (écran de contrôle)
Indicateur d'état de charge de l'accu (écran de contrôle)
Indicateur d'état de charge de l'accu (écran de contrôle)
Indicateur d'état de charge de l'accu (écran de contrôle)
Indicateur d'état de charge de l'accu (écran de contrôle)
Indicateur d'étatde l'accu (écran de contrôle)
Indicateur d'état de l'accu (écran de contrôle)
Indicateur d'état de l'accu (écran de contrôle)
Indicateur d'état de l'accu (écran de contrôle)
Indicateur d'état de l'accu (écran de contrôle)
Indicateur d'état de l'accu (écran de contrôle)
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède
Indeterminate cause Remède

Affichage d'état smartphone Signification/cause Remède(28)
jaune Des informations importantes sont dispo-nibles (p. ex. alerte de température)	Lire le message sur le smartphone
rouge Des informations critiques sont disponibles(p. ex. arrêt du moteur pour cause de défaut dans l'unité microcontrôleur)	Lire sans tarder le message sur le smartphone
Sélection du mode de travail-Actionnez de façon répétée la touche (26) jusqu'à ce que le mode de travail souhaïte soit éclairé.	Remarque : Dans le mode de travail Favorite, les fonctions doivent être configurées sur le smartphone via une application dédiée ; dans les modes Auto et Soft les fonctions sont prérgliées.
Affichage mode de travail(25)	Fonctions
Auto s'allume.	Dans le mode de travail Auto, l'utilé electroportatif fonctionne à pleine puissance.- Mode de fonctionnement « Perforation » : augmentation progressive rapide de la vitesse de rotation jusqu'à 100 % du régime maximal pour une amorce de perçage maitrisée- Mode de fonctionnement « Burinage » : commande électronique de vitesse (Adaptive Speed Control)- Dispositif d'arrêt rapide (Kickback Control)
Soft s'allume.	Le mode de travail Soft est à utiliser pour les matériaux fragiles.- Mode de fonctionnement « Perforation » : EPC actif, augmentation lente de la vitesse de ro-tation jusqu'à 80 % du régime maximal pour une amorce en douceur dans les surfaces fra-giles- Mode de fonctionnement « Burinage » : commande électronique de vitesse (Adaptive Speed Control) réglée avec une sensibilité plus élevée- Dispositif d'arrêt rapide (Kickback Control) réglée avec une sensibilité plus élevée
Favorite s'allume.	Dans le mode de travail Favorite, l'utilé electroportatif peut être configuré de manière pe-sonnalisée sur un smartphone, via une application dédiée.- Le mode de fonctionnement « Perforation » est configurable dans plusieurs positions : Puisance via la vitesse de rotation Electronic Precision Control (EPC) via la vitesse de montée en régime- Mode de fonctionnement « Burinage » : commande électronique de vitesse (Adaptive Speed Control) activable / désactivable-Sensibilité du dispositif d'arrêt rapide (Kickback Control) configurable jusqu'à l'arrêt
Fonctions de connectivitéEn combinaison avec le module Bluetooth® Low Energy GCY 42, l'outil électroportatif dispose des fonctions de connectivité suivantes:- Enregistrement et personnelisation-Vérification d'état, émission d'ajretissements-Informations générales et réglages-GestionPour plus d'informations, veuilles liere la notice d'utilisation du module Bluetooth® Low Energy GCY 42.L'affichage smartphone (28) s'allume lorsque l'outil électro-portatif transmet une information (par ex. alerte de tempé-ra-ture) à un smartphone par voie radio au moyen de la techno-logie Bluetooth®.	Instructions d'utilisation• En présence du module Bluetooth® Low Energy GCY 42, l'outil électroportatif est doté d'une interface radio. Observe les restrictions d'utilisation locales en vigueur, par ex. dans les avions ou dans les hôpitaux.• Dans les endroits où il est interdit d'utiliser la techno-logie Bluetooth®, retireze le module Bluetooth® Low Energy GCY 42 ainsi que la pile bouton.Remarque : Le cache (13) ne peut être fermé correctement que si le module Bluetooth® Low Energy GCY 42 et la pile bouton se trouvent dans l'outil électroportatif.- Pour désactiver le module Bluetooth® Low Energy GCY 42, returnez la pile bouton ou intercalez un mor-ceau de feuille isolante entre la pile bouton et le module Bluetooth® Low Energy GCY 42.- Fermez le cache (13) de façon à ce qu'aucune saleté ne puisse pénétrer à l'intérieur.

Dispositif d'amortissement des vibrations

Le dispositif intégré d'amortissement des vibrations (Vibration Control) réduit les vibrations générées en cours d'utilisation.

Ne continuez pas à utiliser l'outil électroportatif si l'élément d'amortissement est endommagé.

Ne continue pas à utiliser l'outil électroportatif si l'élément d'amortissement est endommagé.

Indications pour une utilisation optimale de la batterie

Ne stockez l'accu que dans la plage de températures de -20 à 50 °C. Ne laissez par exemple pas l'accu dans une voiture en plein été.

Ne stockez l'accu que dans la plage de températures de -20 à 50 °C. Ne laissez par exemple pas l'accu dans une voiture en plein été.

Nettoyez de temps en temps les orifices de ventilation de l'accu à l'aide d'un pinceau doux, propre et sec.

Une baisse notable de l'autonomie de l'accu au fil des recharges effectuées indique que l'accu est arrivé en fin de vie et qu'il doit être remplacé.

Respectez les indications concernant l'élimination.

Nettoyage et entretien

Retirez l'accu de l'appareil électroportatif avant toute intervention (opérations d'entretien/de maintenance, changement d'accessoire, etc.) ainsi que lors de son transport et rangement. Il y a sinon risque de blessure lorsqu'on appuie par mégarde sur l'interrupteur Marche/Arrêt. Tenez toujours propres l'outil électroportatif ainsi que les fentes de ventilation afin d'obtenir un travail impeccable et sûr. Remplacez immédiatement le capuchon anti-poussière s'il est endommagé. Il est recommandé de faire effectuer ce travail dans un centre de service après-vente. Nettoyez le porte-outil (3) après chaque utilisation.

Retirez l'accu de l'appareil électroportatif avant toute intervention (opérations d'entretien/de maintenance, changement d'accessoire, etc.) ainsi que lors de son transport et de son rangement. Il y a sinon risque de blessure lorsqu'on appuie par mégarde sur l'interrupteur Marche/Arrêt. Tenez toujours propres l'outil électroportatif ainsi que les fentes de ventilation afin d'obtenir un travail impeccable et sûr. Remplacez immédiatement le capuchon anti-poussière s'il est endommagé. Il est recommandé de faire effectuer ce travail dans un centre de service après-vente. Nettoyez le porte-outil (3) après chaque utilisation.

Notre Service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouvez des vues éclatées et des informations sur les pièces de rechange sur le site : www.bosch-pt.com

Notre Service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées et des informations sur les pièces de rechange sur le site : www.bosch-pt.com

L'équipe de conseil utilisateurs Bosch se tient à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

Pour toute commande de renseignements ou de pièces de rechange, précisez impérativement la référence à 10 chiffres figurant sur l'étiquette signalétique du produit.

Algérie

Siestal

Zone Industrielle Ihaddaden

06000 Bejaia

Tél. : [phone]

Fax : [phone]

E-mail : [e-mail]

Maroc

7 Rue Ibn Battouta Z.I. Saint Gobain

Megrine Riadh

2014 Ben Arous

Tél. : [phone]

Fax : [phone]

E-mail : [e-mail]

Côte d'Ivoire

Rimco

ZONE 3,9 RUE DU CANAL

01 BP V230, Abidjan 01

Km 2,5 - Bd du Centenaire de la Commune de Dakar

B.P. 2098 DAKAR

Tél. : [phone]

Fax : [phone]

Transport

Les accus Lithium-ion sont soumis à la réglementation relative au transport de matières dangereuses. Pour le transport par voie routière, aucune mesure supplémentaire n'a besoin d'être prise.

Lors d'une expédition par un tiers (par ex. transport aérien ou entreprise de transport), des mesures spécifiques doivent être prises concernant l'emballage et le marquage. Pour la préparation de l'envoi, faites-vous conseiller par un expert en transport de matières dangereuses.

N'expédiez que des accus dont le boîtier n'est pas endommagé. Recouvrez les contacts non protégés et emballez l'accu de manière à ce qu'il ne puisse pas se déplacer dans l'emballage. Veuillez également respecter les réglementations supplémentaires éventuelles en vigueur.

Élimination des déchets

Les outils électroportatifs, les accus ainsi que leurs accessoires et emballages doivent être rapportés dans un centre de recyclage respectueux de l'environnement.

Ne jetez pas les outils électroportatifs et les accus/piles avec les ordures ménagères !

Accus/piles :

Li-Ion :

Veuillez respecter les indications se trouvant dans le chapitre Transport (voir « Transport », page 26).

Embrayage limiteur de couple

Feu de signalisation 1× vert 5-20%

Feu clignotant 1× vert 0-5%

Poignée auxiliaire

Ne faites fonctionner votre machine qu'après avoir monté la poignée auxiliaire (16).

Respectez les réglementations nationales en vigueur concernant le type de matériau à usiner.

Évitez l'accumulation de débris sur le lieu de travail. Les débris peuvent s'enflammer.

Démarrage

Assurez-vous que le capot de protection (13) du module Bluetooth Low Energy GCY 42 est bien fermé pendant le fonctionnement. Vous éviterez ainsi toute pénétration d'humidité.

Insertion de la batterie

Utilisez uniquement des batteries Li-ion Bosch d'origine dont la tension est indiquée sur la plaque signalétique de votre outil électrique. L'utilisation de tout autre type de batterie peut entraîner des blessures ou un incendie. - Appuyez sur le bouton de déverrouillage (9) pour éviter tout démarrage accidentel de l'outil électrique. - Poussez la batterie chargée (12) dans le logement prévu à cet effet sur le boîtier, jusqu'à ce qu'elle s'enclenche de manière audible.

Réglage du mode de fonctionnement (voir figure)

Utilisez le commutateur de mode (7) pour sélectionner le mode de fonctionnement de l'outil électrique.

Remarque : Ne modifiez le mode de fonctionnement que lorsque l'outil électrique est éteint. Sinon, l'outil pourrait être endommagé. Attention : Pour passer à un autre mode de fonctionnement, verrouillez l'interrupteur marche/arrêt, l'outil électrique étant éteint. - Tournez le commutateur de mode (7) jusqu'à la position souhaitée jusqu'à ce qu'il s'enclenche.

Position de perçage avec percussion dans le béton ou la pierre

GBH 18V-34 CF avec mandrin à changement rapide sans clé (1) : Position pour percer sans percussion dans le bois, le métal, la céramique et le plastique (tourner vers la droite)

Position de rotation pour desserrer les outils de fixation

Position Vario-Lock pour régler la position du burin.

Position de burinage

Marche/arrêt

- Relâchez le bouton de verrouillage (9) de l'interrupteur marche/arrêt si nécessaire. - Pour démarrer l'outil électrique, appuyez sur l'interrupteur marche/arrêt (11).

La lampe s'allume lorsque vous appuyez légèrement ou complètement sur l'interrupteur marche/arrêt (11) et permet d'éclairer la zone de travail dans des conditions de faible luminosité.

• Pour éteindre l'outil électrique, relâchez l'interrupteur marche/arrêt (11).

Réglage de la vitesse / fréquence de percussion

Vous pouvez régler en continu la vitesse / fréquence de percussion de l'outil électrique en marche en fonction de la pression exercée sur l'interrupteur marche/arrêt (11).

Bạn nhẹ nhàng công tác Tắt/Mở (11) sẽ cho tốc độ/tần suất đập thấp. Lực ấn mạnh hơn lên công tác làm tăng tốc độ và tần suất đập.

Bạn có thể điều chỉnh số vòng quay trên giao diện người dùng hoặc bằng ứng dụng Smartphone (xem "Chọn chế độ làm việc", Trang 102).

Thay Đổi Vị Trí Đục (Vario-Lock)

Bạn có thể khóa mũi đục vào 16 các vị trí. Nhờ như vậy, ta có thể tạo tư thế thao tác tốt nhất cho từng ứng dụng. -Lắp mũi đục vào trong ổ lắp dụng cụ.

-Vặn công tắc kết hợp (7) vào vị trí "Vario-Lock". -Xoay phần lắp dụng cụ về vị trí đục theo yêu cầu. -Vặn công tắc kết hợp (7) vào vị trí "Đục". Giá đỡ dụng cụ được khóa.

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo địa chỉ: www.bosch-pt.com

Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện.

Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn hàng hóa.

Việt Nam

CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM

Tầng 14, Ngôi Nhà Đức, 33 Lê Duẩn Phường Bến Nghé, Quận 1, Thành Phố Hồ Chí Minh

Tel.: [phone]

Fax: [phone]

Hotline : [phone]

E-mail : [e-mail]

www.bosch-pt.com.vn

www.baohanhbosch-pt.com.vn

Cambodge

Société Robert Bosch (Cambodge)

www.bosch-pt.com

.

126

16186000071600A01B2E16054381G2

1613001009

1613001010

2608000710

1,5-13 mm

2608000704

SDS-plus

Licences
