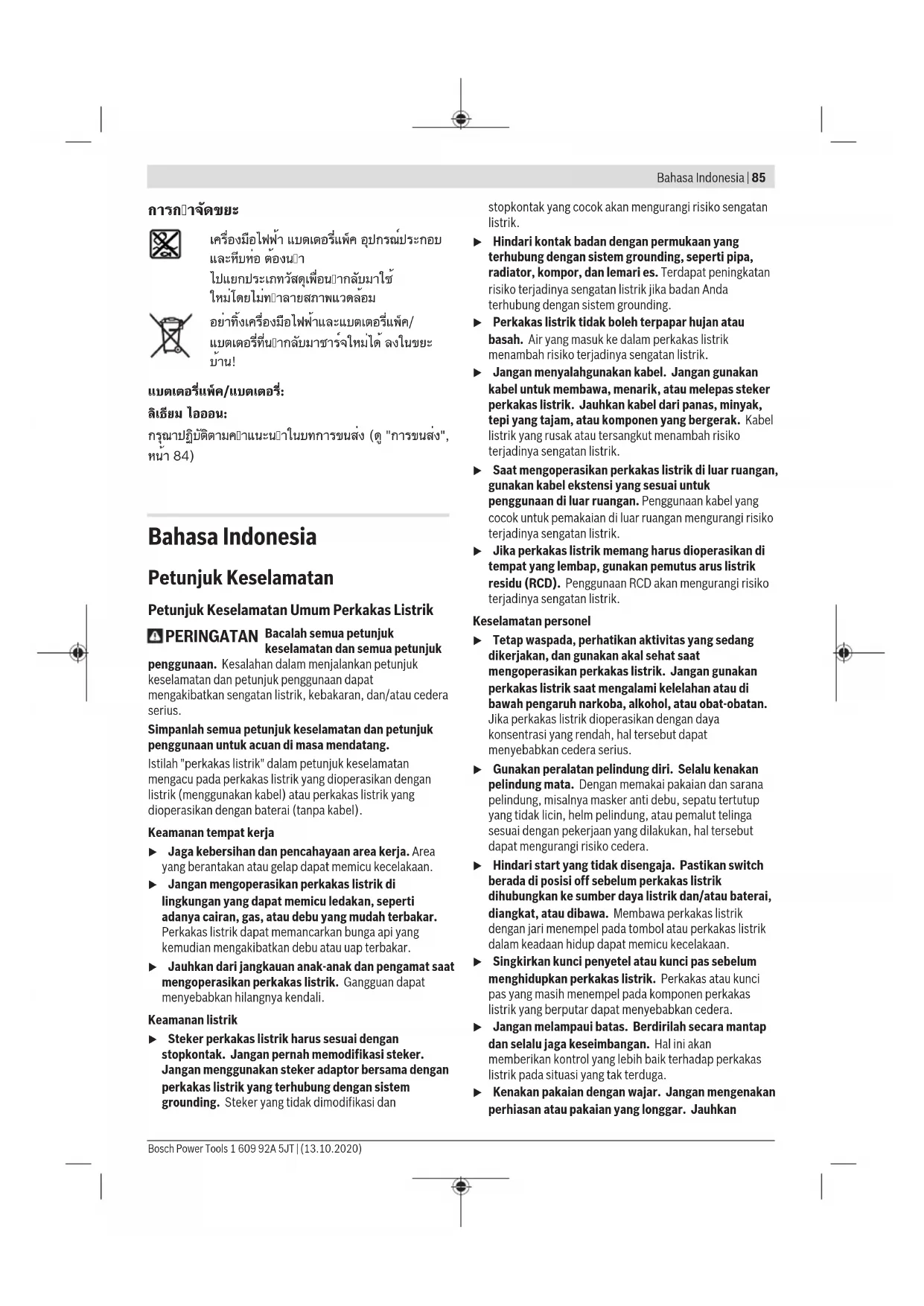

แบตเตอรี่แพ็ค/แบตเตอรี่: ลิเธียม ไอออน: กรุณาปฏิบัติตามคำแนะนำในบทการขนส่ง (ดู "การขนส่ง", หน้า84) Bahasa Indonesia Petunjuk Keselamatan Petunjuk Keselamatan Umum Perkakas Listrik PERINGATAN Bacalah semua petunjuk keselamatan dan semua petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius. Simpanlah semua petunjuk keselamatan dan petunjuk penggunaan untuk acuan di masa mendatang. Istilah "perkakas listrik" dalam petunjuk keselamatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel). Keamanan tempat kerja u Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan. u Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu atau uap terbakar. u Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali. Keamanan listrik u Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menggunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik. u Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding. u Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya sengatan listrik. u Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik. u Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik. u Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik. Keselamatan personel u Tetap waspada, perhatikan aktivitas yang sedang dikerjakan, dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik saat mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius. u Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Dengan memakai pakaian dan sarana pelindung, misalnya masker anti debu, sepatu tertutup yang tidak licin, helm pelindung, atau pemalut telinga sesuai dengan pekerjaan yang dilakukan, hal tersebut dapat mengurangi risiko cedera. u Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol atau perkakas listrik dalam keadaan hidup dapat memicu kecelakaan. u Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera. u Jangan melampaui batas. Berdirilah secara mantap dan selalu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga. u Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan Bosch Power Tools 1 609 92A 5JT | (13.10.2020)86 | Bahasa Indonesia rambut, pakaian, dan sarung tangan dari bagian- bagian perkakas yang bergerak. Pakaian yang longgar, rambut panjang atau perhiasan dapat tersangkut dalam bagian perkakas yang bergerak. u Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu. Penggunaan dan pemeliharaan perkakas listrik u Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan. u Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki. u Tariklah steker dari stopkontak dan/atau keluarkan baterai sebelum melakukan penyetelan pada perkakas listrik, penggantian aksesori atau sebelum menyimpan perkakas listrik. Tindakan keselamatan kerja ini mengurangi risiko perkakas listrik beroperasi secara tiba-tiba. u Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih. u Rawatlah perkakas listrik. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Banyak kecelakaan terjadi karena perkakas listrik tidak dirawat dengan seksama. u Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan. u Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya. Penggunaan dan pemeliharaan perkakas baterai u Isi ulang daya hanya dengan pengisi daya yang ditentukan oleh produsen. Pengisi daya yang sesuai untuk satu jenis set baterai dapat menyebabkan risiko kebakaran apabila digunakan dengan set baterai lain. u Hanya gunakan perkakas listrik dengan set baterai yang dirancang khusus. Penggunaan set baterai lain dapat menyebabkan risiko cedera dan kebakaran. u Apabila set baterai tidak digunakan, jauhkan dari benda logam lainnya, seperti klip kertas, koin, kunci, paku, sekrup, atau benda logam kecil lainnya yang dapat membuat sambungan dari satu terminal ke terminal lainnya. Memendekkan terminal baterai dapat menyebabkan kebakaran atau api. u Cairan dapat keluar dari baterai jika baterai tidak digunakan dengan benar; hindari kontak. Jika terjadi kontak secara tidak disengaja, bilas dengan air. Jika cairan mengenai mata, segara hubungi bantuan medis. Cairan yang keluar dari baterai dapat menyebabkan iritasi atau luka bakar. Servis u Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik. Peringatan Keselamatan Hammer u Kenakan sumbat telinga. Suara bising alat dapat menyebabkan berkurangnya pendengaran. u Gunakan handle tambahan, jika tersedia. Kehilangan kendali dapat menyebabkan cedera. u Pegang perkakas listrik pada permukaan gagang isolator saat digunakan, karena aksesori pemotong dapat saja bersentuhan dengan kabel yang tidak terlihat.Aksesori pemotong yang bersentuhan dengan kabel yang dialiri listrik dapat menyebabkan bagian logam perkakas listrik yang terbuka dialiri listrik sehingga berisiko mengakibatkan sengatan listrik pada operator. u Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang dirusak dapat mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan barang- barang menjadi rusak. u Sebelum meletakkan perkakas listrik, tunggulah hingga perkakas berhenti berputar. Alat kerja dapat tersangkut dan menyebabkan perkakas listrik tidak dapat dikendalikan. u Gunakan alat kerja dengan aman. Benda yang ditahan dalam alat pemegang atau bais lebih aman daripada benda yang dipegang dengan tangan. u Asap dapat keluar apabila terjadi kerusakan atau penggunaan yang tidak tepat pada baterai. Baterai dapat terbakar atau meledak. Biarkan udara segar mengalir masuk dan kunjungi dokter apabila mengalami gangguan kesehatan. Asap tersebut dapat mengganggu saluran pernafasan. u Jangan membuka baterai. Ada bahaya terjadinya korsleting. u Baterai dapat rusak akibat benda-benda lancip, seperti jarum, obeng, atau tekanan keras dari luar. Hal ini dapat menyebabkan terjading hubungan singkat 1 609 92A 5JT | (13.10.2020) Bosch Power ToolsBahasa Indonesia | 87 internal dan baterai dapat terbakar, berasap, meledak, atau mengalami panas berlebih. u Hanya gunakan baterai pada produk yang dibuat oleh produsen. Hanya dengan cara ini, baterai dapat terlindung dari kelebihan muatan. Lindungi baterai dari panas, misalnya juga dari paparan sinar matahari dalam waktu yang lama, api, kotoran, air dan kelembapan. Terdapat risiko ledakan dan korsleting. u Pegang erat perkakas listrik dengan kedua tangan selama mengoperasikannya dan pastikan Anda berdiri di posisi aman. Gunakan perkakas listrik dengan kedua tangan secara hati-hati. u Waspada! Ketika menggunakan perkakas listrik dengan Bluetooth

, gangguan dapat muncul pada perangkat dan instalasi lain, pesawat terbang, dan perangkat medis (misalnya alat pacu jantung, alat bantu dengar. Selain itu, cedera pada manusia dan binatang di area sekitar tidak dapat seluruhnya dihindari. Jangan menggunakan alat pengukur dengan Bluetooth

di dekat perangkat medis, pusat pengisian bahan bakar, instalasi kimia, area dengan bahaya ledakan, dan percikan api. Jangan menggunakan perkakas listrik dengan Bluetooth

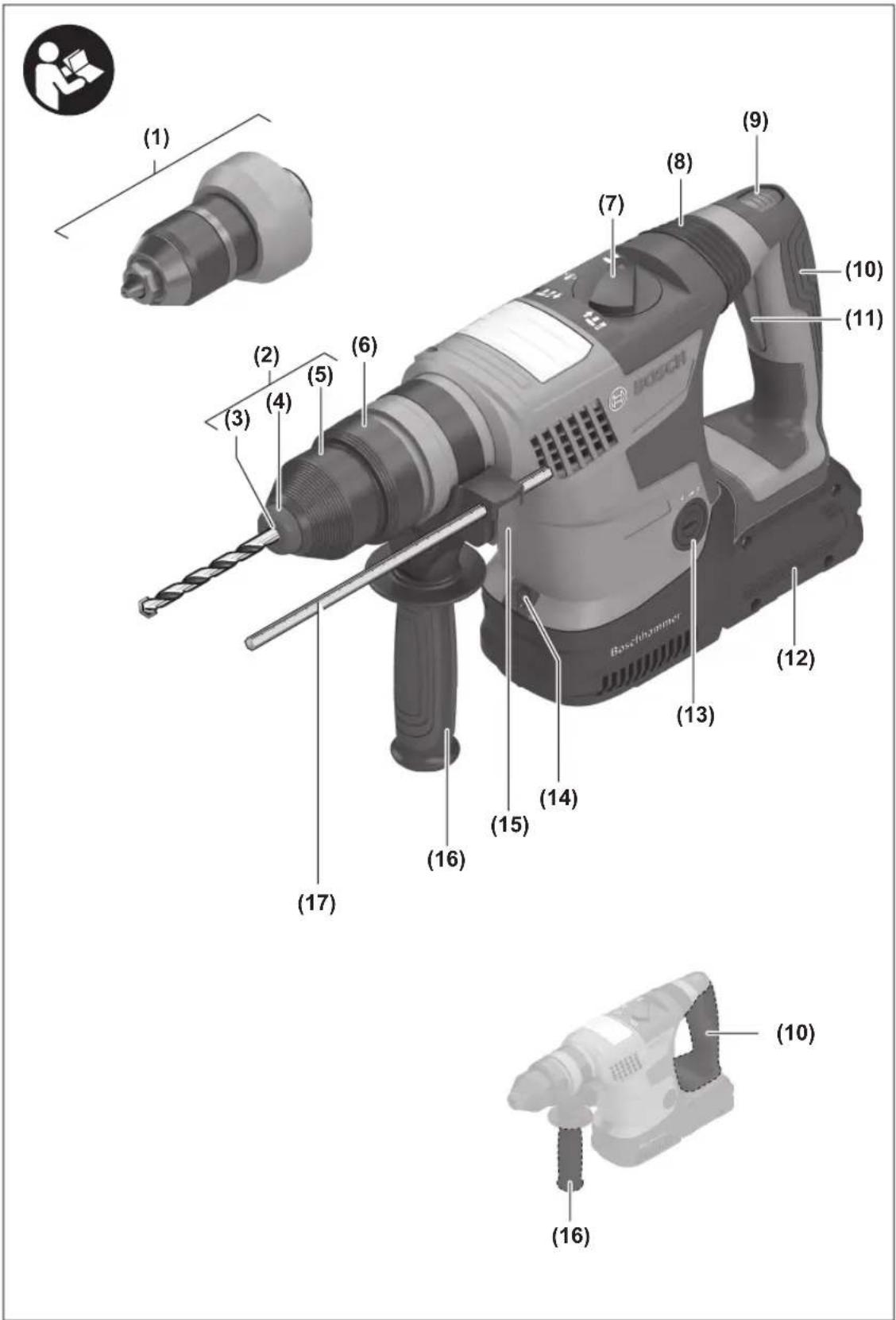

dalam pesawat terbang. Hindari pengoperasian di dekat kepala secara langsung dalam waktu yang lama. Istilah merek Bluetooth® serta gambar simbol (logo) merupakan merek dagang terdaftar dan kepemilikan dari Bluetooth SIG, Inc. Setiap penggunaan istilah merek/ gambar simbol ini berada di bawah lisensi Robert Bosch Power Tools GmbH. Spesifikasi produk dan performa Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat. Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian. Tujuan penggunaan Perkakas listrik ini cocok untuk mengebor benda keras pada beton, tembok dan batu serta untuk pekerjaan memahat yang ringan dan sedang. Perkakas listrik dengan penghenti getaran atau chuck bor untuk mata bor juga cocok untuk pengeboran tanpa getaran pada kayu, logam, keramik dan material sintetis. Data dan pengaturan perkakas listrik dapat dikirim dengan modul Bluetooth® Low Energy GCY42 menggunakan teknologi nirkabel Bluetooth

Aksesori yang ada pada gambar atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat Anda lihat dalam program aksesori kami. Bosch Power Tools 1 609 92A 5JT | (13.10.2020)88 | Bahasa Indonesia Data teknis Hammer bor berdaya baterai

kg 5,2−6,3 Panjang mm 430 Tinggi mm 250 Suhu sekitar yang direkomendasikan saat pengisian daya °C 0...+35 Suhu sekitar yang diizinkan saat pengoperasian

dan saat disimpan °C –20...+50 Baterai yang kompatibel GBA 18V... ProCORE18V... Baterai yang direkomendasikan untuk performa penuh ProCORE18V... ≥5,5Ah Perangkat pengisian daya yang direkomendasikan GAL 18... GAX 18V... GAL 36... Pengiriman data Bluetooth

m 30 A) tergantung pada baterai yang digunakan B) daya terbatas pada suhu <0 °C C) Perangkat seluler harus kompatibel dengan perangkat Bluetooth

Low Energy (versi 4.2) dan mendukung Generic Access Profile (GAP). D) Jangkauan sinyal dapat berbeda-beda, bergantung pada kondisi di luar serta transmisi perangkat yang digunakan. Jangkauan Bluetooth® dapat melemah jika berada di dalam ruangan tertutup dan melewati penghalang yang mengandung logam (contoh: dinding, rak, koper, dll.). Pemasangan u Tekan tombol pengunci untuk mengunci tombol on/off sebelum memulai segala pengerjaan pada perkakas listrik (misalnya perawatan, penggantian alat, dll) serta saat mengangkut dan menyimpan. Terdapat risiko cedera apabila switch on/off ditekan tanpa sengaja. Memasang modul Bluetooth® Low Energy GCY42 Untuk informasi mengenai modul Bluetooth® Low Energy GCY42, baca panduan pengoperasian terkait. Mengisi daya baterai u Hanya gunakan pengisi daya yang tercantum pada data teknis. Hanya pengisi daya ini yang sesuai dengan baterai li-ion yang digunakan pada perkakas listrik Anda. Catatan: Baterai dikirim dalam keadaan terisi sebagian. Untuk memastikan kinerja penuh baterai, isi penuh daya baterai ke pengisi daya sebelum menggunakannya untuk pertama kali. Daya baterai li-ion dapat diisi setiap saat tanpa mengurangi masa pakainya. Penghentian proses pengisian daya tidak merusak baterai. Baterai li-ion terlindung dari pengosongan daya total dengan "Electronic Cell Protection (ECP)". Jika baterai habis, perkakas listrik dimatikan oleh pengaman: Alat sisipan berhenti beroperasi. u Jangan menekan kembali tombol on/off jika perkakas listrik mati secara otomatis. Baterai dapat rusak. Perhatikan petunjuk untuk membuang. Mengeluarkan baterai Baterai (12) memiliki dua level penguncian untuk mencegah baterai terlepas saat tombol pelepas baterai (18) ditekan secara tidak sengaja. Selama baterai berada di dalam perkakas listrik, baterai ditahan dalam dudukannya dengan pegas. – Untuk melepas baterai (12), tekan tombol pelepas (18) dan tarik baterai dari perkakas listrik. Jangan melepas baterai dengan paksa. 1 609 92A 5JT | (13.10.2020) Bosch Power ToolsBahasa Indonesia | 89 Indikator level pengisian daya baterai LED berwarna hijau dari indikator level pengisian daya baterai menampilkan level pengisian daya baterai. Atas dasar keselamatan, permintaan level pengisian daya baterai hanya dapat dilakukan saat perkakas listrik dalam keadaan berhenti. Tekan tombol indikator level pengisian daya baterai atau untuk menampilkan level pengisian baterai. Hal ini juga dapat dilakukan saat baterai dilepas. Apabila LED tidak menyala setelah menekan tombol indikator level pengisian daya, terdapat kerusakan pada baterai dan baterai harus diganti. Catatan: Level pengisian daya baterai juga ditampilkan pada User Interface (19) Display status. Tipe baterai GBA 18V... LED Kapasitas Lampu permanen 3× hijau 60−100 % Lampu permanen 2× hijau 30−60 % Lampu permanen 1× hijau 5−30 % Lampu berkedip 1× hijau 0−5 % Tipe baterai ProCORE18V... LED Kapasitas Lampu permanen 5× hijau 80−100% Lampu permanen 4× hijau 60−80% Lampu permanen 3× hijau 40−60% Lampu permanen 2× hijau 20−40% Lampu permanen 1× hijau 5−20% Lampu berkedip 1× hijau 0−5% Gagang tambahan u Hanya gunakan perkakas listrik dengan gagang tambahan (16). Memutar gagang tambahan (lihat gambar A) Gagang tambahan (16) dapat digerakkan ke arah mana pun untuk memungkinkan posisi kerja yang aman dan tidak melelahkan. – Putar bagian bawah gagang tambahan (16) berlawanan arah jarum jam dan gerakkan gagang tambahan (16) ke posisi yang diinginkan. Setelah itu, putar dan kencangkan kembali bagian bawah gagang tambahan (16) searah jarum jam. Pastikan tali pengencang gagang tambahan berada dalam alur yang tersedia di housing. Mengatur kedalaman pengeboran (lihat gambar

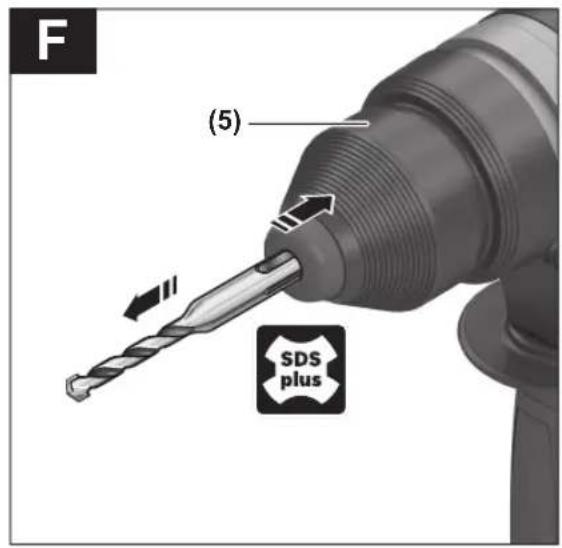

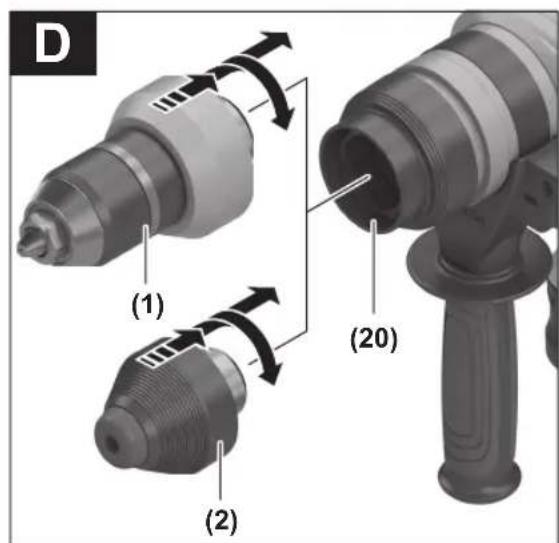

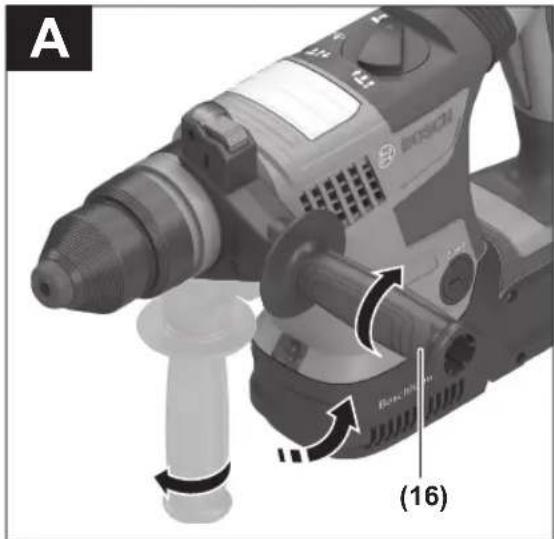

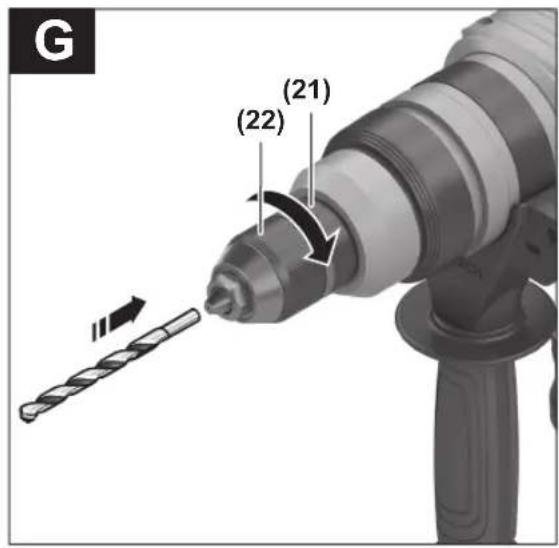

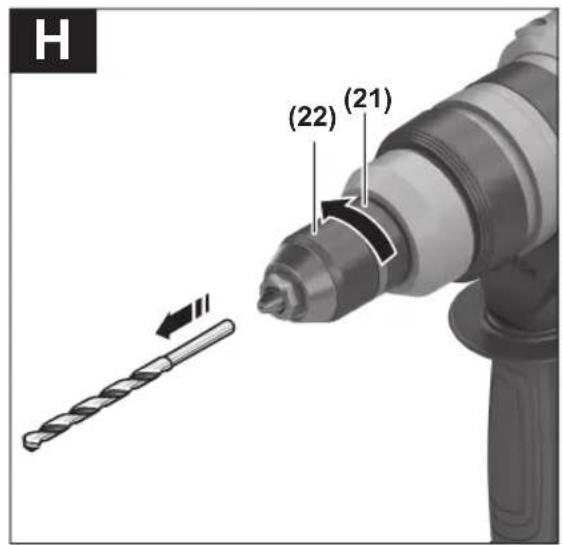

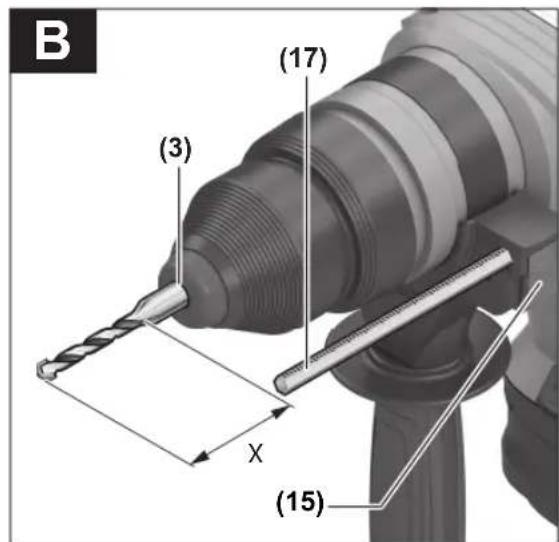

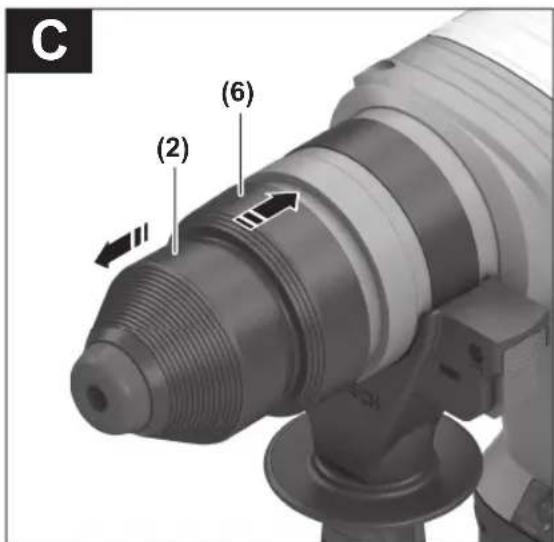

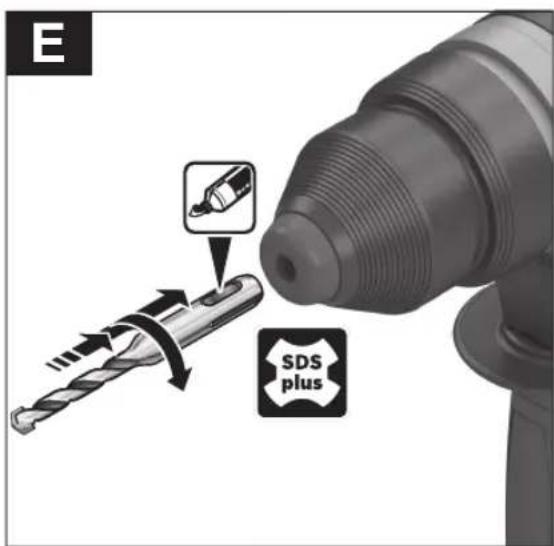

Dengan pembatas kedalaman (17), kedalaman lubang X yang diinginkan dapat ditetapkan. – Tekan tombol untuk mengatur pembatas kedalaman (15) dan pasang pembatas kedalaman ke gagang tambahan (16). Permukaan yang menonjol pada pembatas kedalaman (17) harus menghadap ke bawah. – Masukkan alat sisipan SDS plus ke dalam dudukan alat kerja SDS plus (3) hingga maksimal. Alat kerja SDS plus yang goyah dapat menyebabkan kesalahan dalam penyetelan kedalaman bor. – Tarik pembatas kedalaman hingga jarak antara ujung mata bor dan ujung pembatas kedalaman sesuai dengan kedalaman pengeboran X yang diinginkan. Memilih chuck bor dan perkakas Untuk mengebor benda keras dan memahat, diperlukan perkakas SDS plus yang dipasang ke dalam chuck bor SDS plus. Perkakas tanpa SDS plus (misalnya bor dengan batang berbentuk silinder) digunakan untuk pengeboran tanpa getaran pada kayu, logam, keramik dan bahan sintetis serta untuk penyekrupan. Untuk perkakas ini, diperlukan chuck bor penggantian pengencangan cepat (1) dengan penghenti getaran yang terintegrasi. Catatan: Chuck bor penggantian pengencangan cepat (1) dengan penghenti getaran yang terintegrasi akan menjamin perkakas yang terpasang tidak mengalami kerusakan. Melepaskan/memasang chuck bor penggantian Melepaskan chuck bor penggantian (lihat gambar C) – Tarik ring pengunci chuck bor penggantian (6) ke belakang, tahan ring pengunci pada posisi ini dan tarik chuck bor penggantian SDS plus (2) atau chuck bor penggantian pengencangan cepat (1) ke depan hingga terlepas. – Jaga kebersihan chuck bor penggantian setelah dilepaskan. Memasang chuck bor penggantian (lihat gambar D) – Bersihkan chuck bor penggantian sebelum dipasang dan lumasi ujungnya dengan sedikit minyak. – Pegang chuck bor penggantian SDS plus (2) atau chuck bor penggantian pengencangan cepat (1) dengan seluruh tangan. Dorong chuck bor penggantian dengan diputar ke dudukan chuck bor (20) hingga terdengar bunyi mengunci yang jelas. – Chuck bor penggantian mengunci secara otomatis. Periksa penguncian dengan menarik chuck bor. Mengganti perkakas Tutup pelindung debu (4) mencegah masuknya debu pengeboran ke dalam dudukan alat kerja selama Bosch Power Tools 1 609 92A 5JT | (13.10.2020)90 | Bahasa Indonesia pengoperasian. Saat menggunakan perkakas, pastikan tutup pelindung debu (4) tidak rusak. u Tutup pelindung debu yang rusak harus segera diganti. Disarankan untuk melakukannya di layanan pelanggan Bosch. Mengganti perkakas (SDS plus) Memasang alat sisipan SDS plus (lihat gambar E) Dengan chuck bor SDS‑plus, alat sisipan dapat diganti dengan mudah dan cepat tanpa menggunakan alat bantu. – Pasang chuck bor penggantian SDS plus (2). – Bersihkan ujung alat sisipan dan lumasi dengan sedikit minyak. – Pasang alat sisipan ke dalam dudukan alat kerja dengan diputar hingga terkunci dengan sendirinya. – Periksa penguncian dengan menarik alat. Alat sisipan SDS‑plus harus dapat bergerak dengan bebas. Hal ini menimbulkan penyimpangan putaran sewaktu perkakas listrik berjalan pada kecepatan idle. Hal ini tidak memengaruhi ketepatan lubang bor karena mata bor memusatkan dengan sendirinya saat mengebor. Melepaskan alat sisipan SDS plus (lihat gambar F) – Dorong selongsong pengunci (5) ke belakang dan lepaskan alat sisipan. Mengganti perkakas (tanpa SDS plus) Memasang alat sisipan (lihat gambar G) Catatan: Jangan menggunakan perkakas tanpa SDS plus untuk mengebor benda keras atau memahat! Perkakas tanpa SDS plus dan chuck bor akan menjadi rusak jika digunakan untuk mengebor benda keras dan memahat. – Pasang chuck bor penggantian pengencangan cepat (1) dengan penghenti getaran yang terintegrasi. Catatan: Hanya gunakan chuck bor penggantian pengencangan cepat khusus untuk GBH18V-34CF dengan penghenti getaran yang terintegrasi. Chuck bor ini akan menjamin bahwa mekanisme benturan pneumatik bor hammer tidak merusak alat sisipan. – Pegang ring penahan (22) chuck bor penggantian pengencangan cepat dengan kuat. Buka dudukan alat kerja dengan memutar selongsong depan (21) hingga alat kerja dapat dimasukkan. Pegang ring penahan (22) dengan kuat dan putar selongsong depan (21) dengan kuat sesuai arah panah hingga terdengar bunyi klik dengan jelas. – Periksa kedudukannya dengan menarik alat. Catatan: Jika dudukan alat kerja dibuka hingga maksimal, bunyi klik dapat terdengar saat menutup dudukan alat kerja dan dudukan alat kerja tidak akan menutup. Pada situasi ini, putar selongsong depan (21) satu kali berlawanan dengan arah panah. Lalu, dudukan alat kerja akan dapat ditutup. – Putar switch kombi (7) ke posisi "Pengeboran". Melepaskan alat sisipan (lihat gambar H) – Pegang ring penahan (22) chuck bor penggantian pengencangan cepat dengan kuat. Buka dudukan alat kerja dengan memutar selongsong depan (21) sesuai arah panah hingga alat kerja dapat dilepaskan. Pengisapan debu/serbuk Debu dari bahan-bahan seperti cat yang mengandung timbal, beberapa jenis kayu, bahan mineral dan logam dapat berbahaya bagi kesehatan. Menyentuh atau menghirup debu tersebut dapat mengakibatkan reaksi alergi dan/atau penyakit saluran pernapasan bagi pengguna atau orang yang berada di dekatnya. Beberapa debu tertentu seperti misalnya debu kayu pohon ek atau pohon fagus silvatica dianggap dapat mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan- bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan-bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli. – Gunakanlah hanya pengisap debu yang cocok untuk mengisap bahan yang dikerjakan. – Pastikan terdapat ventilasi udara yang baik di tempat kerja. – Dianjurkan untuk memakai masker anti debu dengan filter kelas P2. Taatilah peraturan-peraturan untuk bahan-bahan yang dikerjakan yang berlaku di negara Anda. u Hindari debu yang banyak terkumpul di tempat kerja. Debu dapat tersulut dengan mudah. Penggunaan Pengoperasian pertama kali u Pastikan penutup modul (13)Bluetooth

Low Energy GCY42 ditutup selama pengoperasian. Hal ini menghindari masuknya debu. Memasang baterai u Hanya gunakan baterai Li-ion Bosch yang asli dengan tegangan yang tercantum pada label tipe perkakas listrik Anda. Menggunakan baterai lain dapat menyebabkan cedera dan bahaya kebakaran. – Tekan tombol pengunci (9) untuk melindungi perkakas listrik menyala secara tidak sengaja. – Pasang baterai yang telah terisi daya (12) pada kontak pengisian daya housing hingga baterai terkunci dengan aman. Mengatur mode pengoperasian (lihat gambar I) Mode pengoperasian perkakas listrik dapat dipilih menggunakan switch kombi (7). Catatan: Hanya ubah mode pengoperasian saat perkakas listrik dimatikan! Jika tidak, perkakas listrik dapat menjadi rusak. Catatan: Jika mode pengoperasian diubah selama tombol on/off terkunci, perkakas listrik akan mati dengan sendirinya. 1 609 92A 5JT | (13.10.2020) Bosch Power ToolsBahasa Indonesia | 91 – Putar switch kombi (7) untuk mengganti mode pengoperasian ke posisi yang diinginkan hingga switch terdengar terkunci. Posisi untuk mengebor benda keras pada beton atau batu GBH18V-34CF dengan chuck bor penggantian pengencangan cepat (1): Posisi untuk mengebor tanpa getaran pada kayu, logam, keramik dan bahan sintetis (putaran ke kanan) Posisi untuk putaran ke kiri untuk melepaskan alat sisipan dari benda kerja Posisi Vario Lock untuk menyesuaikan posisi pahat. Posisi untuk memahat Menyalakan/mematikan – Jika perlu, lepaskan tombol pengunci (9) untuk tombol on/off. – Untuk menyalakan perkakas listrik, tekan tombol on/off (11). Lampu akan menyala saat tombol on/off (11) ditekan singkat atau ditekan kuat sehingga akan membantu menerangi area kerja saat kondisi cahaya minim. – Untuk mematikan perkakas listrik, lepaskan tombol on/ off (11). Mengatur kecepatan putaran/tingkat getaran Kecepatan putaran/tingkat getaran dari perkakas listrik yang dihidupkan dapat diatur terus-menerus bergantung seberapa kuat tombol on/off (11) ditekan. Jika tombol on/off (11) ditekan singkat, kecepatan putaran/ tingkat getaran akan menjadi rendah. Jika tombol ditekan kuat, kecepatan putaran/tingkat getaran akan bertambah. Kecepatan putaran juga dapat diatur pada User Interface atau aplikasi smartphone (lihat „Memilih mode pengoperasian“, Halaman93). Mengubah posisi pahat (Vario Lock) Pahat dapat dikunci pada 16 posisi. Dengan demikian, posisi kerja yang optimal dapat diperoleh. – Masukkan pahat ke dalam dudukan alat kerja. – Putar switch kombi (7) ke posisi "Vario Lock". – Putar alat sisipan ke posisi pahat yang diinginkan. – Putar switch kombi (7) ke posisi "Pemahatan". Dudukan alat kerja kemudian akan terkunci. Pemahatan dengan fungsi penguncian Untuk memahat dalam waktu lama tanpa selalu menekan tombol on/off (11), kunci tombol on/off pada mode pengoperasian "Pemahatan". – Untuk mengunci, tekan tombol on/off (11) hingga maksimal dan tekan tombol pengunci (9) secara bersamaan. – Untuk mematikan, tekan kembali tombol pengunci (9). Catatan: Jika mode pengoperasian diubah selama tombol on/off terkunci, perkakas listrik akan mati dengan sendirinya. Kopling beban berlebih u Jika alat sisipan terjepit atau tersangkut, maka daya penggerak ke spindel bor akan terhenti. Akibat daya yang timbul, tahan selalu perkakas listrik dengan kuat menggunakan kedua tangan dan ambil pijakan yang kuat. u Jika perkakas listrik macet, matikan perkakas listrik dan lepaskan alat sisipan. Jika perkakas listrik dihidupkan dengan kondisi mesin bor masih macet, hal ini dapat menyebabkan terjadinya torsi reaksi yang besar. Penonaktifan cepat (Kickback Control) Penonaktifan cepat (Kickback Control) menyediakan kendali yang lebih baik pada perkakas listrik dan meningkatkan perlindungan terhadap pengguna dibandingkan perkakas listrik yang tidak dilengkapi Kickback Control. Jika perkakas listrik berputar pada poros bor secara mendadak dan tak terduga, perkakas listrik akan mati, display penonaktifan cepat (24) akan menyala dan lampu kerja (14) akan berkedip. Jika penonaktifan cepat diaktifkan, display status (27) akan berkedip merah. – Untuk mengoperasikan kembali perkakas listrik, lepaskan tombol on/off (11) lalu tekan kembali. Electronic Precision Control (EPC) EPC membantu Anda selama pengerjaan melalui getaran dengan meningkatkan kecepatan pengoperasian secara perlahan untuk pengerjaan yang tepat. Kontrol kecepatan putaran elektrik (Adaptive Speed Control) pada mode pengoperasian "Pemahatan" Untuk kontrol yang lebih baik dan posisi yang tepat, perkakas listrik dimulai dengan kecepatan putaran yang rendah dan kemudian dengan cepat meningkat hingga kecepatan putaran maksimal. Kontrol kecepatan putaran elektrik diaktifkan secara otomatis saat memasang perkakas listrik. Bosch Power Tools 1 609 92A 5JT | (13.10.2020)92 | Bahasa Indonesia User Interface (lihat gambar J) User Interface (19) digunakan untuk memilih mode pengoperasian serta untuk menampilkan status perkakas listrik. Display status Indikator level pengisian daya baterai (User Interface) (23) Arti/penyebab Solusi hijau (2 hingga 5 bar) Baterai telah terisi daya – kuning (1 bar) Baterai hampir kosong Segera ganti atau isi daya baterai merah (1 bar) Baterai kosong Ganti atau isi daya baterai Display suhu (29) Arti/penyebab Solusi kuning Suhu pengoperasian baterai atau perkakas listrik meningkat secara signifikan, kinerja berkurang Operasikan perkakas listrik pada posisi idle dan biarkan mendingin atau ganti baterai yang sudah terlalu panas merah Suhu pengoperasian baterai atau perkakas listrik terlampaui, perkakas listrik dimatikan untuk perlindungan Biarkan perkakas listrik mendingin atau ganti baterai yang sudah terlalu panas Display status perkakas listrik (27) Arti/penyebab Solusi hijau Status OK – kuning Suhu kritis tercapai atau baterai hampir kosong Operasikan perkakas listrik pada posisi idle dan biarkan mendingin atau segera ganti atau isi daya baterai merah Perkakas listrik terlalu panas atau baterai kosong Biarkan perkakas listrik mendingin atau ganti atau isi daya baterai merah Tombol penguncian ditekan pada mode pengoperasian "Hammer drilling" Tekan kembali tombol penguncian Switch kombi ditekan selama pengoperasian Matikan dan nyalakan kembali perkakas listrik Mesin terhalang, baterai terlalu lemah Isi daya baterai atau gunakan jenis baterai yang direkomendasikan Kesalahan umum – Matikan dan nyalakan kembali perkakas listrik atau lepas dan pasang kembali baterai Jika kesalahan berlanjut: – Kirimkan perkakas listrik ke layanan pelanggan berkedip merah – Bersamaan dengan display penonaktifan cepat (24) Penonaktifan cepat telah terpicu Matikan dan nyalakan kembali perkakas listrik berkedip biru Perkakas listrik terhubung dengan perangkat seluler atau pengaturan dikirim

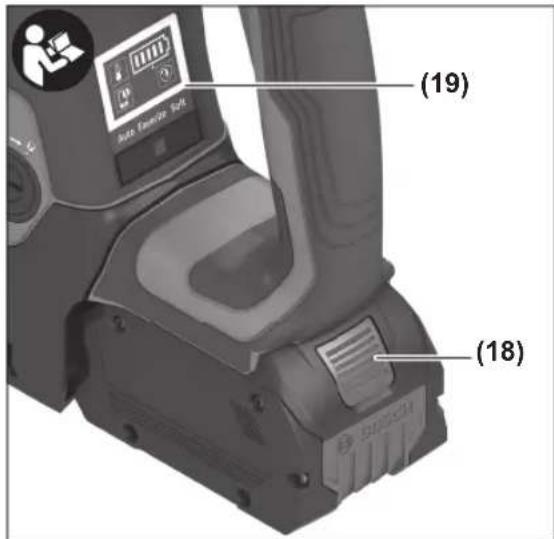

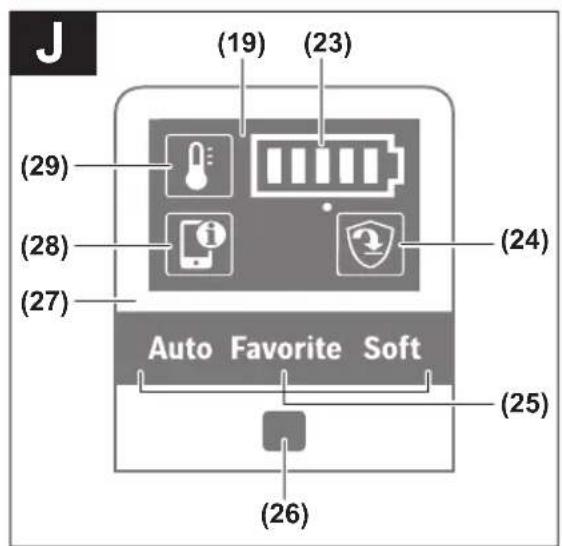

Display status smartphone (28) Arti/penyebab Solusi hijau Informasi tambahan tersedia (misalnya informasi komersial) Jika tertarik, baca pesan pada smartphone kuning Informasi penting tersedia (misalnya peringatan suhu) Baca pesan pada smartphone 1 609 92A 5JT | (13.10.2020) Bosch Power ToolsBahasa Indonesia | 93 Display status smartphone (28) Arti/penyebab Solusi merah Informasi penting mengenai pengoperasian tersedia (misalnya mesin mati akibat kesalahan dalam unit microcontroller) Segera baca pesan pada smartphone Memilih mode pengoperasian – Tekan tombol (26) beberapa kali untuk memilih mode pengoperasian hingga mode pengoperasian yang diinginkan menyala. Catatan: Pada mode pengoperasian Favorite, fungsi dikonfigurasi melalui aplikasi smartphone, fungsi sebelumnya telah diatur dalam mode pengoperasian Auto dan Soft. Display mode pengoperasian (25) Fungsi menyala Pada mode pengoperasian Auto, perkakas listrik mencapai kinerja maksimal. – Mode pengoperasian "Pengeboran benda keras": Meningkatkan kecepatan putaran dengan cepat untuk mengontrol pengeboran hingga 100% kecepatan maksimal – Mode pengoperasian "Pemahatan": Kontrol kecepatan putaran elektris (Adaptive Speed Control) – Penonaktifan cepat (Kickback Control) menyala Mode pengoperasian Soft digunakan untuk mengerjakan bahan yang rentan. – Mode pengoperasian "Pengeboran benda keras": EPC aktif, meningkatkan kecepatan putaran dengan perlahan untuk pengeboran pelan hingga 80% kecepatan putaran maksimal untuk pengeboran benda keras pada permukaan yang rentan – Mode pengoperasian "Pemahatan": Kontrol kecepatan putaran elektris (Adaptive Speed Control) diatur menjadi semakin sensitif – Penonaktifan cepat (Kickback Control) diatur menjadi semakin sensitif menyala Pada mode pengoperasian Favorite, perkakas listrik dapat dikonfigurasi secara individu melalui aplikasi smartphone. – Mode pengoperasian "Pengeboran benda keras" yang dapat dikonfigurasi dalam beberapa level: Kinerja di atas kecepatan putaran Electronic Precision Control (EPC) di atas kecepatan awal – Mode pengoperasian "Pemahatan": Kontrol kecepatan putaran elektris (Adaptive Speed Control) dapat diaktifkan dan dinonaktifkan – Sensitivitas penonaktifan cepat (Kickback Control) dapat dikonfigurasi hingga dinonaktifkan Fungsi konektivitas Berkaitan dengan modul Bluetooth® Low Energy GCY42, fungsi konektivitas berikut tersedia untuk perkakas listrik: – Pendaftaran dan personalisasi – Pemeriksaan status, tampilan pesan peringatan – Informasi umum dan pengaturan – Perawatan Untuk informasi mengenai modul Bluetooth® Low Energy GCY42, baca panduan pengoperasian terkait. Display smartphone (28) akan menyala jika perkakas listrik mengirimkan informasi (misalnya peringatan suhu) menggunakan teknologi nirkabel Bluetooth® ke perangkat seluler. Petunjuk pengoperasian u Perkakas listrik dengan modul Bluetooth® Low Energy GCY42 yang terpasang dilengkapi dengan antarmuka nirkabel. Perhatikan batasan pengoperasian lokal, misalnya dalam pesawat terbang atau di rumah sakit. u Area yang tidak memperbolehkan penggunaan teknologi nirkabel Bluetooth®, modul Bluetooth® Low Energy GCY42 dan baterai kancing harus dilepaskan. Catatan: Penutup (13) hanya dapat ditutup dengan aman jika modul Bluetooth® Low Energy GCY42 dan baterai kancing terdapat pada perkakas listrik. – Untuk menonaktifkan modul Bluetooth® Low Energy GCY42, putar baterai kancing atau letakkan isolasi antara baterai kancing dan modul Bluetooth® Low Energy GCY42. – Tutup penutup (13) untuk mencegah kotoran masuk. Peredaman getaran Peredaman getaran yang terintegrasi akan mengurangi getaran yang muncul. Bosch Power Tools 1 609 92A 5JT | (13.10.2020)94 | Tiếng Việt u Hentikan penggunaan perkakas listrik jika elemen peredaman rusak. Petunjuk untuk penanganan baterai yang optimal Lindungilah baterai dari kelembapan dan air. Simpan baterai hanya pada rentang suhu antara –20 °C hingga 50 °C. Janganlah meletakkan baterai di dalam mobil, misalnya pada musim panas. Bersihkanlah lubang ventilasi baterai dengan kuas yang lunak, bersih dan kering secara berkala. Waktu pengoperasian yang berkurang secara signifikan setelah pengisian daya menunjukkan bahwa baterai telah habis dan perlu diganti. Perhatikan petunjuk untuk membuang. Perawatan dan servis Perawatan dan pembersihan u Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas lsitrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja. u Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman. u Tutup pelindung debu yang rusak harus segera diganti. Direkomendasikan untuk melakukannya di layanan pelanggan Bosch. – Bersihkan dudukan alat kerja (3) setiap kali selesai digunakan. – Bersihkan dudukan alat kerja setiap kali selesai digunakan. Layanan pelanggan dan konsultasi penggunaan Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di: www.bosch-pt.com Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk. Indonesia PT Robert Bosch Palma Tower 10th Floor Jalan RA Kartini II-S Kaveling 6 Pondok Pinang, Kebayoran Lama Jakarta Selatan 12310 Tel.: (021) 3005 5800 Fax: (021) 3005 5801 E-Mail: boschpowertools@id.bosch.com www.bosch-pt.co.id Transpor Pada baterai-baterai li-ion yang digunakan diterapkan persyaratan terkait peraturan-peraturan tentang bahan- bahan yang berbahaya. Baterai-baterai dapat diangkut oleh penggunanya tanpa pembatasan lebih lanjut di jalan. Pada pengiriman oleh pihak ketiga (misalnya transportasi udara atau perusahaan ekspedisi) harus ditaati syarat-syarat terkait kemasan dan pemberian tanda. Dalam hal ini, diperlukan konsultasi dengan ahli bahan-bahan berbahaya saat mengatur barang pengiriman. Kirimkan baterai hanya jika housing-nya tidak rusak. Tutup bagian-bagian yang terbuka dan kemas baterai agar tidak bergerak-gerak di dalam kemasan. Taatilah peraturan- peraturan nasional lainnya yang mungkin lebih rinci yang berlaku di negara Anda. Cara membuang Perkakas listrik, baterai, aksesori dan kemasan harus didaur ulang dengan cara yang ramah lingkungan. Jangan membuang perkakas listrik, aki/baterai ke dalam sampah rumah tangga! Baterai: Li-ion: Perhatikanlah petunjuk-petunjuk dalam bab Transpor (lihat „Transpor“, Halaman94). Tiếng Việt Hướng dẫn an toàn Cảnh báo Tổng quát Cách sử dụng An toàn Dụng cụ điện Cầm tay
