| 特征 | 详情 |
|---|---|
| 设备类型 | 无绳冲击钻 |
| 电压 | 18 V |
| 冲击能量 | 3,4 J |
| 空载转速 | 0 - 1 300 转/分钟 |
| 冲击频率 | 0 - 4 300 次/分钟 |
| 重量 | 4,6 公斤 |
| 夹头 | SDS-plus 夹头 |
| 应用 | 混凝土、砌体、木材和金属钻孔 |
| 附带配件 | 运输箱、电池、充电器 |
| 维护 | 定期检查电池和配件状态，清洁夹头 |
| 安全 | 佩戴护目镜、手套并遵守安全指示 |
| 保修 | 2 年 |
常见问题 - GBH 18V34 CF Professional BOSCH
用户关于以下问题的提问 GBH 18V34 CF Professional BOSCH
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 电钻 免费PDF格式！查找您的手册 GBH 18V34 CF Professional - BOSCH 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 GBH 18V34 CF Professional 品牌 BOSCH.
用户手册 GBH 18V34 CF Professional BOSCH
在所有下列的警告中术语"电动工具"指市电驱动（有线）电动工具或电池驱动（无线）电动工具。
工作场地的安全
保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
让儿童和旁观者离开后操作电动工具。注意力不集中会使操作者失去对工具的控制
电气安全
电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将减少电击危险。
避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地会增加电击危险
不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击危险。
不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击危险
当在户外使用电动工具时，使用适合户外使用的外接软线。适合户外使用的软线将减少电击危险。
如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。使用RCD可减小电击危险。

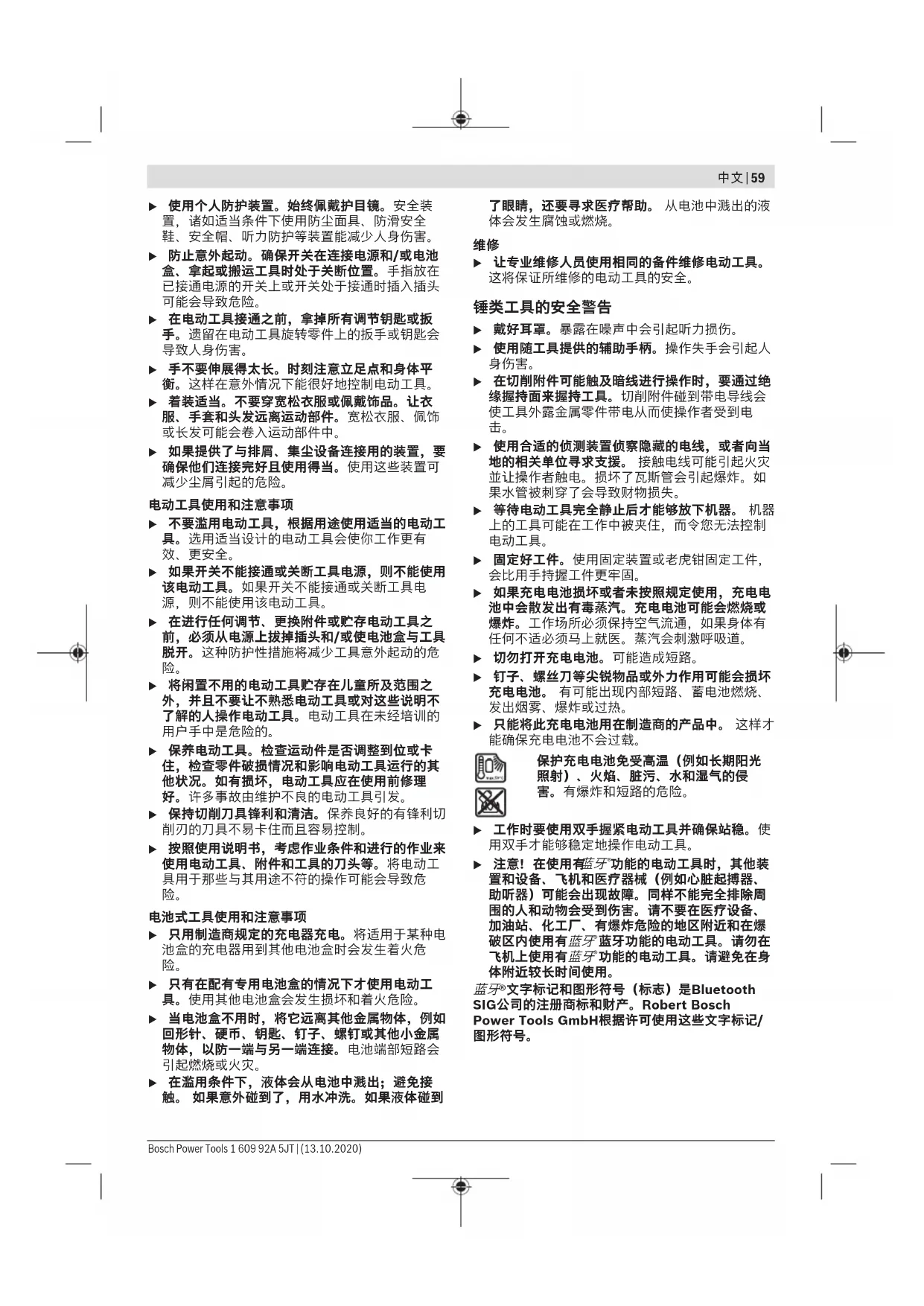

人身安全
保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
使用个人防护装置。始终佩戴护目镜。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害
防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具时处于关断位置。手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。
在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
手不要伸展得太长。时刻注意立足点和身体平衡。这样在意外情况下能很好地控制电动工具。
着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件中。
如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好且使用得当。使用这些装置可减少尘屑引起的危险
电动工具使用和注意事项
不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计的电动工具会使你工作更有效、更安全。
如果开关不能接通或关断工具电源，则不能使用该电动工具。如果开关不能接通或关断工具电源，则不能使用该电动工具
在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。这种防护性措施将减少工具意外起动的危险。
将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的用户手中是危险的。
保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发
保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡住而且容易控制
按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险。
电池式工具使用和注意事项
只用制造商规定的充电器充电。将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
只有在配有专用电池盒的情况下才使用电动工具。使用其他电池盒会发生损坏和着火危险
当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他小金属物体，以防一端与另一端连接。电池端部短路会引起燃烧或火灾。
在滥用条件下，液体会从电池中溅出；避免接触。如果意外碰到了，用水冲洗。如果液体碰到
了眼睛，还要寻求医疗帮助。从电池中溅出的液体会发生腐蚀或燃烧。
维修
让专业维修人员使用相同的备件维修电动工具。这将保证所维修的电动工具的安全。
锤类工具的安全警告
戴好耳罩。暴露在噪声中会引起听力损伤
使用随工具提供的辅助手柄。操作失手会引起人身伤害。
在切削附件可能触及暗线进行操作时，要通过绝缘握持面来握持工具。切削附件碰到带电导线会使工具外露金属零件带电从而使操作者受到电击。
使用合适的侦测装置侦察隐藏的电线，或者向当地的相关单位寻求支援。接触电线可能引起火灾并让操作者触电。损坏了瓦斯管会引起爆炸。如果水管被刺穿了会导致财物损失。
等待电动工具完全静止后才能够放下机器。机器上的工具可能在工作中被夹住，而令您无法控制电动工具。
固定好工件。使用固定装置或老虎钳固定工件，会比用手持握工件更牢固。
如果充电电池损坏或者未按照规定使用，充电电池中会散发出有毒蒸汽。充电电池可能会燃烧或爆炸。工作场所必须保持空气流通，如果身体有任何不适必须马上就医。蒸汽会刺激呼吸道
切勿打开充电电池。可能造成短路
钉子、螺丝刀等尖锐物品或外力作用可能会损坏充电电池。有可能出现内部短路、蓄电池燃烧、发出烟雾、爆炸或过热
只能将此充电电池用在制造商的产品中。这样才能确保充电电池不会过载
保护充电电池免受高温（例如长期阳光照射）、火焰、脏污、水和湿气的侵害。有爆炸和短路的危险。
工作时要使用双手握紧电动工具并确保站稳。使用双手才能够稳定地操作电动工具
注意！在使用有蓝牙功能的电动工具时，其他装置和设备、飞机和医疗器械（例如心脏起搏器、助听器）可能会出现故障。同样不能完全排除周围的人和动物会受到伤害。请不要在医疗设备、加油站、化工厂、有爆炸危险的地区附近和在爆破区内使用有蓝牙蓝牙功能的电动工具。请勿在飞机上使用有蓝牙功能的电动工具。请避免在身体附近较长时间使用。
蓝牙®文字标记和图形符号（标志）是BluetoothSIG公司的注册商标和财产。Robert BoschPower Tools GmbH根据许可使用这些文字标记/图形符号。
产品和性能说明
请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。请注意本使用说明书开头部分的图示。
按照规定使用
本电动工具可以在混凝土、砖墙和石材上进行锤钻，而且也可用于轻型和中型的凿打作业。如果电动工具配备冲击关闭功能或用于圆柄钻头的钻夹头，也适合在木材、金属、陶瓷和塑料上进行无冲击钻孔。
装入Bluetooth®（蓝牙）低能耗模块GCY42后，可以借助Bluetooth®（蓝牙）无线技术在电动工具和移动终端设备之间传输电动工具的数据和设置。
插图上的机件
机件的编号和电动工具详解图上的编号一致。
(1) 内置有冲击挡块的快速可换式钻夹头
(2) SDS-plus可换式钻夹头
(3) SDS-plus工具夹头
(4) 防尘盖
(5) 锁定套筒
(6) 夹头固定环
(7) 运行模式和正/逆转功能的组合开关
(8) 减震装置
(9）电源开关的锁定按钮
(10) 手柄 (绝缘握柄)
(11) 电源开关
(12) 充电电池
(13) Bluetooth（蓝牙）Low Energy Module GCY 42的盖板
(14) 工作灯
(15) 限深器调节键
(16) 辅助手柄（绝缘握柄）
(17) 限深器
(18) 充电电池解锁键
(19) 用户界面
(20) 夹头的接头
(21) 快速可换式钻夹头的前套筒
(22) 快速可换式钻夹头的止动环
(23) 充电电池电量指示灯（用户界面）
(24) 快速关断功能（踢回控制）指示灯（用户界面）
(25) 工作模式指示灯（用户界面）
(26) 工作模式选择键（用户界面）
(27) 电动工具状态指示灯（用户界面）
(28) 智能手机指示灯（用户界面）
(29) 温度指示灯（用户界面）
A) 图表或说明上提到的附件,并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。
技术参数
| 无绳电锤 | GBH 18V-34 CF | |
| 物品代码 | 3611 J140.. | |
| 额定电压 | V=18 | |
| 额定输入功率 | 瓦 | 750 |
| 冲击次数a) | min-1 | 0-2900 |
| 单一冲击强度符合EPTA-Procedure 05:2016的规定 | J5.8 | |
| 额定转速 | ||
| -正转 | 转/分钟 | 0-500 |
| -反转 | 转/分钟 | 0-500 |
| 工具夹头 | SDS-plus | |
| 主轴颈直径 | 毫米 | 74 |
| 最大钻孔直径: | ||
| -混凝土 | 毫米 | 32 |
| -砖墙(使用空心钻头) | 毫米 | 40-82 |
| -钢 | 毫米 | 13 |
| -木材 | 毫米 | 40 |
| 重量符合EPTA-Procedure 01:2014a) | 公斤 | 5.2-6.3 |
| 长度 | 毫米 | 430 |
| 高度 | 毫米 | 250 |
| 充电时建议的环境温度 | 摄氏度 | 0...+35 |
| 工作时允许的环境温度b)时和存放时功率受限 | 摄氏度 | -20...+50 |
| 兼容的充电电池 | GBA 18V...ProCORE18V... | |
| 推荐的确保全功率的充电电池 | ProCORE18V...≥5.5安培小时 | |
| 推荐的充电器 | GAL 18...GAX 18V...GAL 36... | |
| 数据传输 | ||
| Bluetooth®(蓝牙) | Bluetooth®(蓝牙)4.2(Low Energy)c) | |
| 信号间隔 | 秒 | 8 |
| 信号最大作用距离d) | 米 | 30 |
| A)视所使用的充电电池而定B)温度<0摄氏度时功率受限C)移动终端设备必须可与蓝牙®低能耗装置(版本4.2)兼容并支持通用访问配置(GAP)。D)根据外部条件包括所用接收设备的不同,覆盖范围会有很大差别。在封闭的室内以及由于金属障碍物(如墙壁、台架、箱子等),蓝牙®(蓝牙)覆盖范围可能明显缩小。 | ||
安装
对电动工具执行任何操作（例如保养、更换刀具等）前以及运输和存储过程中，按压锁定键以将电源开关锁定。意外操作电源开关可能会造成伤害。
装入Bluetooth®（蓝牙）低能耗模块 GCY42
有关蓝牙 Low Energy Module（低能耗模块）
GCY42的信息请见相应的使用说明。
为充电电池充电
请只使用在技术参数中列出的充电器。只有这些充电器才适用于本电动工具上的锂离子电池
提示：充电电池在交货时只完成部分充电。首度使用电动工具之前，必须先充足充电电池的电以确保充电电池的功率。
可以随时为锂离子电池充电，不会缩短电池的使用寿命。如果充电过程突然中断，也不会损坏电池。
本锂离子电池配备了电池电子保护装置"ElectronicCellProtection（ECP)”，可以防止电池过度放电。电池的电量如果用尽了，保护开关会自动关闭电动工具：安装在机器上的工具刀头会停止转动
电动工具被关闭之后，切勿继续按住起停开关。否则可能会损坏电池。
请注意有关作废处理的规定。
取出充电电池
本充电电池(12)具有双重锁定功能，即使无意中按压了充电电池的解锁键(18)，充电电池也不会从机器中掉出。只要充电电池安装在电动工具中，就会被弹簧固定在其位置上。
- 要取出充电电池(12)时,按压解锁键(18),将充电电池从电动工具中拉出。在此过程中请勿过度用力。
充电电池电量指示灯
充电电池电量指示灯的绿色LED灯显示充电电池的电量。基于安全原因，只能在电动工具静止时检查充电电池的电量。
按压充电电量指示灯按键或来显示充电电量。也可以在充电电池取下时操作。
如果按压充电电量指示灯按键后没有LED灯亮起，则说明充电电池损坏，必须进行更换。
提示：用户界面(19)上也会显示充电电池的电量状态指示灯。
充电电池型号GBA18V...
LED指示灯电量
3个绿灯常亮 60 - 100%
2个绿灯常亮 30 - 60%
1个绿灯常亮5-30%
LED指示灯电量
1个绿灯闪烁0-5%
充电电池型号ProCORE18V...
LED指示灯电量
5个绿灯常亮 80 - 100%
4个绿灯常亮 60 - 80%
3个绿灯常亮 40 - 60%
2个绿灯常亮 20 - 40%
1个绿灯常亮5-20%
1个绿灯闪烁0-5%
辅助手柄
操作电动工具时务必使用辅助手柄（16）。
摆动辅助手柄（见图片A）
可以任意翻转辅助手柄(16)，由此可在工作中采用安全且不易疲劳的姿势。
- 逆时针旋转辅助手柄(16)的下半部，并将辅助手柄(16)转到需要的位置。然后顺时针重新拧紧辅助手柄(16)的下半部。
注意，辅助手柄的固定套圈必须位于机壳上的固定套圈专属凹槽中。
调整钻孔深度（见图片B）
利用限深器(17)可以确定所需的钻深X。
- 按压限深器调节键(15)，并将限深器装入辅助手柄(16)。
限深器(17)的槽纹必须朝下。
-将SDS-plus工具刀头推入SDS-plus工具夹头(3)，直至极限位置。如果未安装好SDS-plus工具，会影响设定深度的准确性。 - 尽可能地拉出限深器，使钻尖与限深器尖端之间的距离等于所需的钻孔深度X。
选择钻夹头和刀具
在进行锤钻和凿削时，需要已插有SDS-max钻夹头的SDS-max刀具。
在木材、金属、陶材和塑料上以及拧转螺丝进行无冲击式钻孔时，可使用不带SDS-plus的刀具（例如圆柱柄钻头）。对于这些工具，需要内置有冲击挡块的快速可换式钻夹头(1)。
提示：使用内置有冲击挡块的快速可换式钻夹头(1)才能确保，插入的刀具不会损坏。
拆卸/安装可换式钻夹头
取出可换式钻夹头（参见插图C）
- 向后拉出可换式钻夹头锁环(6)，将其保持在这个位置，然后向前拉下SDS-plus可换式钻夹头(2)或快速可换式钻夹头(1)。
- 保护被拆下的可换式钻夹头，不要弄脏。
62|中文
插入可换式钻夹头（参见插图D）
- 先清洁夹头然后再安装，必须在接头柄的末端涂抹少许油脂。
- 用整只手握住SDS-plus可换式钻夹头(2)或快速可换式钻夹头(1)。将可换式钻夹头拧在钻夹头刀柄(20)上，直至听到清晰的卡止声。
- 此时可换式钻夹头已经自动锁定。抽拉可换式钻夹头检查其是否已经锁定。
更换刀具
防尘盖(4)可以防止工作时钻屑进入工具夹头中。插入刀具时请注意不要损坏防尘盖(4)。
损坏的防尘盖必须立即更换。推荐由本公司的售后服务部门进行操作。
更换刀具（SDS-plus）
安装SDS-plus工具刀头（参见插图E）
使用SDS-plus钻夹头可以简单方便地更换工具刀头，无需使用辅助工具。
- 插入SDS-plus可换式钻夹头(2)。
- 清洁工具刀头的末端并涂抹少许油脂。
- 把工具刀头拧入工具夹头中，必须拧转至工具自动锁定为止。
- 抽拉工具以确定它是否正确锁紧了。
SDS-plus系统的工具刀头是活动的。因此在空转时会产生径向跳动偏差。该偏差对钻孔的精度没影响，因为钻孔时钻头自定心。
拆卸SDS-plus工具刀头（见图片F）
- 向后推动锁定套筒(5)，取下工具刀头。
更换刀具（无SDS-plus）
插入工具刀头（参见插图G）
提示：切勿使用不带SDS-plus的工具来锤钻或凿削！没有SDS-plus的工具和夹头会在进行锤钻和凿削时受损。
- 插入内置有冲击挡块的快速可换式钻夹头(1)。
提示：只使用专门用于GBH18V-34CF的内置有冲击挡块的快速可换式钻夹头。使用这种钻夹头才能确保，电锤的气动冲击机构不会损坏工具刀头
- 固定快速可换式钻夹头的止动环(22)。通过转动前套筒(21)打开工具夹头，直至可以插入刀具。固定止动环(22)，然后沿箭头方向用力转动前套筒(21)，直至听到清晰的咔咔声。
- 以抽拉的方式检查刀具是否装牢。
提示：如果工具夹头被打开到极限位置，那么在拧紧工具夹头时，就能听见咔咔声，且工具夹头不能关闭。
在这种情况下逆箭头方向转动前套筒(21)一次。然后，工具夹头才能关闭。
-将组合开关(7)转到“钻孔”位置。
取出工具刀头（参见插图H）
- 固定快速可换式钻夹头的止动环(22)。通过沿箭头方向转动前套筒(21)打开工具夹头，直至能够取出刀具。
吸锯尘/吸锯屑
含铅的颜料以及某些木材、矿物和金属的加工废尘有害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。
某些尘埃（例如加工橡木或山毛榉的废尘）可能致癌，特别是和处理木材的添加剂（例如木材的防腐剂等）结合之后。只有经过专业训练的人才能够加工含石棉的物料。
- 尽可能使用适合物料的吸尘装置。
- 工作场所要保持空气流通
- 最好佩戴P2滤网等级的口罩。
请留心并遵守贵国和加工物料有关的法规。
避免让工作场所堆积过多的尘垢。尘埃容易被点燃。
操作
操作机器
请确保，Bluetooth®（蓝牙）低能耗模块GCY42的盖板(13)在运行过程中处于关闭状态。从而防止灰尘进入。
安装充电电池
只能使用Bosch原厂的锂离子充电电池，电池电压必须和机器铭牌上规定的电压一致。使用其他充电电池会发生损坏并有着火危险
- 按压锁定键(9)，以防电动工具被无意中接通。
- 将充好电的充电电池(12)推入外壳的充电接触器中，直至充电电池牢牢锁定。
调整运行模式（参见插图I）
用组合开关(7)选择电动工具的运行模式
提示：仅可在电动工具关闭的情况下更改运行模式！否则可能会损坏电动工具。
提示：如果在电源开关已锁定期间切换到另一种运行模式，则电动工具会自动关闭。
- 如要切换运行模式，将组合开关(7)转到所需位置，直至听到卡止声。
混凝土或石材锤钻位置
GBH18V-34CF与快速可换式钻夹头(1)：木材、金属、陶瓷和塑料无冲击钻孔时的位置（正转）
用于从工件中松开工具刀头的逆转位置
行
用于调节凿头位置的Vario-Lock位置。
T+TT凿头位置
接通/关闭
-如有必要，松开电源开关的锁定键(9)。
-如要接通电动工具，按压电源开关(11)。
轻按或将电源开关(11)按到底时，灯会亮起，在照明状态不佳的环境中可以借此照亮工作范围。
- 如要关闭电动工具，请松开电源开关(11)。
调整转速/冲击次数
可以无级调节已接通电动工具的转速/冲击次数，视按压电源开关(11)的力道程度决定。
以较小的力按压电源开关(11)时，转速/冲击次数较低。增强施加在起停开关上的压力，可以提高机器的转速/冲击次数。
您也可以在用户界面上或通过智能手机App调节转速(参见“选择工作模式”，页64)。
改变凿头位置 (Vario-Lock)
您可以将凿头锁定在16的位置。如此可确保最佳的工作姿势。
- 把凿头装入工具夹头中。
- 将组合开关(7)转到“Vario-Lock”位置。
- 把凿头旋转到需要的工作位置上。
-将组合开关(7)转到“凿头”位置。这样就能锁定工具夹头。
带锁定功能的凿头
为了较长时间凿切而不必始终按着电源开关(11),将电源开关锁定在运行模式“凿切”中。
-锁定时将电源开关(11)按压至极限位置，同时按压锁定键(9)。
- 关闭时再次按压锁定键(9)。
提示：如果在电源开关已锁定期间切换到另一种运行模式，则电动工具会自动关闭。
过载离合器
如果工具卡住了，传往主轴的动力会中断。由于会产生力，请用双手牢牢握住电动工具并站稳
当电动工具卡住时，请关闭电动工具并松开工具刀头。开动机器时如果安装在机器上的钻头被卡住了，会产生很高的反作用扭力。
快速关断功能（踢回控制）
快速关断功能（踢回控制）让用户能更好地控制电动工具，这样与不带踢回控制的电动工具相比，能更好地保护用户。在电动工具围绕钻轴突然且不可预测地旋转时，电动工具会关闭，快速关断功能指示灯(24)亮起，并且工作灯(14)闪烁。在快速关断功能激活后，状态指示灯(27)呈红色闪烁。
- 如要重新使用工具，松开电源开关(11)，然后再次操作。
电子精密控制（EPC）
EPC通过缓慢加快转速来为精确的锤击操作提供支持。
“凿切”运行模式中的电动转速控制（Adaptive Speed Control）
为实现更好的控制和精确安放，电动工具以低转速启动，然后快速提高到最大转速。
在安放电动工具时，电动转速控制会自动激活。
用户界面（参见插图J）
用户界面(19)用于选择工作模式以及显示电动工具的状态。
状态指示灯
充电电池电量指示灯（用含义/原因解决方案户界面）(23)
绿色（2至5格） 充电电池已充电-
黄色(1格) 充电电池的电量几乎耗尽尽快更换充电电池或为其充电
红色（1格） 充电电池的电量用尽了更换充电电池或为其充电
温度显示(29)含义/原因解决方案
黄色充电电池或电动工具的工作温度明显提高，功率因此降低
让电动工具空转、冷却或更换过热的充电电池
红色超出充电电池或电动工具的工作温度，
让电动工具冷却或更换过热的充电电池
电动工具出于自我保护机制自动关闭
电动工具状态指示灯（27）含义/原因解决方案
绿色状态正常-
黄色已达到临界温度或充电电池的电量几乎耗尽
让电动工具空转、冷却或尽快更换充电电池或为其充电
64|中文
电动工具状态指示灯(27) 含义/原因 解决方案
红色电动工具过热或充电电池电量耗尽让电动工具冷却或更换充电电池或为其
充电
红色在“锤钻”运行模式中按下了锁定键再次按压锁定键
在运行过程中已操纵组合开关关闭并再次接通电动工具
发动机卡住，充电电池电量过低给充电电池充电或使用推荐的充电电池
类型
一般故障-关闭电动工具并再次接通或取出充电
电池并再次装入
如果故障依旧存在：
-将电动工具寄给客户服务部门
闪红光 快速关断功能已触发关闭并再次接通电动工具
- 同时带有快速关断功能指示(24)
闪蓝光电动工具已与移动终端设备连接或正在传输设置
智能手机状态指示灯(28) 含义/原因 解决方案
绿色辅助信息可用（例如商业信息）如果感兴趣，请在智能手机上阅读信息
黄色重要信息可用（例如温度警告）在智能手机上阅读信息
红色关键运行信息可用（例如电机由于MCU立即在智能手机上阅读信息故障而停止运转）
选择工作模式
- 在选择工作模式时，反复按压键(26)，直到所需的工作模式亮起为止。
提示：在工作模式Favorite中可通过智能手机App来配置功能，在工作模式Auto和Soft中功能已预设好。
工作模式指示灯(25） 功能
在工作模式Auto中，电动工具达到最大功率。
- 运行模式“锤钻”：将受控钻孔的转速迅速提高至最大转速的100%
- 运行模式“凿切”：电动转速控制(Adaptive Speed Control)
-快速关断功能（Kickback Control）
Soft 亮起 工作模式Soft用于加工敏感的材料。
运行模式“锤钻”：EPC激活，为在敏感表面上锤钻而缓慢提高柔和钻孔的速度至最大转速的80%
- 运行模式“凿切”：电动转速控制（Adaptive Speed Control）设置得更加灵敏
- 快速关断功能（Kickback Control）设置得更加灵敏
Favorite 在工作模式Favorite中可以通过智能手机App对电动工具进行个性化配置。
- 运行模式“锤钻”可以分多档配置：
功率：转速Electronic Precision Control（EPC）：启动速度
- 运行模式“凿切”：电动转速控制（Adaptive Speed Control）可接通和关闭
- 快速关断功能（踢回控制）的灵敏度可配置至完全关闭
连接功能
搭配Bluetooth®（蓝牙）低能耗模块GCY42，可为电动工具提供以下连接功能：
-
通用信息和设置
-
注册和个性化设置
-管理
-状态检查，警告信息输出
有关蓝牙®Low Energy Module（低能耗模块）
GCY42的信息请见相应的使用说明。
当电动工具借助Bluetooth®（蓝牙）无线技术向某个移动终端设备发送一条信息（例如温度警告）时，智能手机指示灯(28)亮起。
工作提示
装入了Bluetooth®（蓝牙）低能耗模块GCY42的电动工具配有一个无线接口。必须注意本地运行限制，例如在飞机上或医院里。
在不允许使用Bluetooth®（蓝牙）无线技术的区域内，必须取出Bluetooth®低能耗模块GCY42和纽扣电池。
提示：只有在蓝牙Low Energy Module（低能耗模块）GCY42和纽扣电池位于电动工具中时，才可以关闭盖板(13)。
-
要禁用蓝牙 Low Energy Module（低能耗模块）GCY42，请翻转纽扣电池或在纽扣电池和蓝牙Low Energy Module（低能耗模块）GCY42之间放置绝缘件。
-
关闭盖板(13)，以免污物进入。
减震装置
Vibration 内置减震装置可减轻出现的振动。
如果减震装备损坏了，勿继续使用电动工具。
如何正确地使用充电电池
保护充电电池，避免湿气和水分渗入。
充电电池必须储存在-20℃至50℃的环境中。夏天不得将充电电池搁置在汽车中。
不定时地使用柔软，清洁而且乾燥的毛刷清洁充电电池的通气孔。
充电后如果充电电池的使用时间明显缩短，代表充电电池已经损坏，必须更换新的充电电池。请注意有关作废处理的规定。
维修和服务
保养和清洁
在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。
电动工具和通气孔必须随时保持清洁，以确保工作效率和工作安全。
必须立即更换损坏的防尘盖。最好委托本公司的顾客服务处换装。
- 每次使用后请清洁工具夹头(3)。
- 每次使用后请清洁工具夹头。
客户服务和应用咨询
本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com
产品中有害物质的名称及含量
博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。
询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。
香港和澳门特别行政区
罗伯特博世有限公司
香港北角英皇道625号，21楼
客户服务热线：+85221010235
传真：+85225909762
电子邮件：info@hk.bosch.com
www.bosch-pt.com.hk
中国大陆
博世电动工具（中国）有限公司
中国 浙江省 杭州市
滨江区 滨康路567号
102/1F服务中心
邮政编码：310052
电话：(0571)8887 5566 / 5588
电邮：bsc.hz@cn.bosch.com
www.bosch-pt.com.cn
制造商地址：
Robert Bosch Power Tools GmbH
罗伯特·博世电动工具有限公司
70538 Stuttgart / GERMANY
70538 斯图加特 / 德国
搬运
随着机器一起供货的锂离子充电电池必须符合危险物品法规。使用者无须另外使用保护包装便可以运送该充电电池。
但是如果将它交由第三者运送（例如：寄空运或委托运输公司）则要使用特殊的包装和标示。此时必须向危险物品专家请教有关寄送危险物品的相关事宜。
确定充电电池的外壳未受损后，才可以寄送充电电池。粘好未加盖的触点并包装好充电电池，不可以让充电电池在包装中晃动。必要时也得注意各国有关的法规。
处理废弃物
必须以符合环保的方式，回收再利用损坏的电动工具、充电电池、附件和废弃的包装材料。
不可以把电动工具和充电电池/蓄电池丢入一般的家庭垃圾中！
充电电池/电池：
锂离子：
请注意“搬运”段落中的指示（参见“搬运”，页65)确认设置。
66|繁體中文
| 部件名称 有害物质 | ||||||
| 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬\( (Cr^{+6}) \) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | |
| 外壳的金属部分 | ○○○○○○ | |||||
| 外壳的非金属部分 | ○○○○○○○ | |||||
| 机械传动机构×○○○○○ | ||||||
| 电机组件×○○○○○ | ||||||
| 控制组件×○○○○○ | ||||||
| 附件○○○○○○ | ||||||
| 配件○○○○○○ | ||||||
| 连接件×○○○○○ | ||||||
| 电源线*①○○○○○○ | ||||||
| 电池系统*②×○○○○○ | ||||||
本表格依据SJ/T11364的规定编制。
O:表示该有害物质在该部件所有均质材料中的含量均在GB/T26572规定的限量要求以下。
X:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。且目前业界没有成熟的替代方案，符合欧盟RoHS指令环保要求。
① 适用于采用电源线连接供电的产品。
② 适用于采用充电电池供电的产品。
产品环保使用期限内的使用条件参见产品说明书。
有关中国的更多信息
CMITID显示在蓝牙设备铭牌上
繁體中文
安全注意事項
電動工具通用安全警告
警告
閱讀所有警告和所有說明。不遵照以下警告和說明會導致電
擊、著火和/或嚴重傷害。
保存所有警告和說明書以備查閱。
在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有線）電動工具或是以電池驅動的（無線）電動工具。
工作場地的安全
保持工作場地清潔和明亮。雜亂和黑暗的場地會引發事故。
不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具産生的火花會點燃粉塵或氣體。
讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失去對工具的控制。
電氣安全
電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。
避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險。
不得將電動工具暴露在雨中或潮湿環境中。水進入電動工具將增加電擊危險。
不得濫用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。將電線遠離熱源、油、銳利邊緣或移動零件。受損或纏繞的軟線會增加電擊危險。
當在戶外使用電動工具時，使用適合戶外使用的延長線。適合戶外使用的軟線，將減少電擊危險。
如果在潮湿環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可降低電擊危險。
人身安全
保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當您感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。
使用個人防護裝置。務必佩戴護目鏡。安全裝置，諸如適當條件下使用防墜面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。
防止意外起動。確保開關在連接電源和/或電池組、拿起或搬運工具時處於關閉位置。手指放在
已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。
在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。
手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。
著装適當。不要穿著寬鬆衣服或佩戴飾品。衣服、手套和頭髮請遠離移動零件。寬鬆衣服、佩飾或長髮可能會捲入移動零件中。
如果有排屑、集塵設備連接用的裝置，請確保其連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。
電動工具使用和注意事項
請勿濫用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使您工作更有效、更安全。
如果開關不能開啟或關閉工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。
在進行任何調整、更換附件或貯存電動工具之前，必須從電源上拔掉插頭和/或將電池組拆下。這種防護性措施將減少工具意外起動的危險。
將閒置不用的電動工具貯存在兒童所及範圍之外，不得讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。由未經訓練的人員使用電動工具相當危險。
保養電動工具。檢查移動零件是否調整到位或卡住，檢查零件破損情況和影響電動工具運轉的其他狀況。如有損壞，電動工具應在使用前修理完成。許多事故由維護不良的電動工具引發。
保持切削刀具锋利和清潔。保養良好的有鋒利切削刀的刀具不易卡住而且容易控制。
按照使用說明書，考慮作業條件和進行的作業來使用電動工具、配件和工具的尖端等。將電動工具用於那些與其用途不符的操作可能會導致危險。
電池式工具使用和注意事項
只用製造商規定的充電器充電。將適用於某種電池組的充電器用到其他電池組時會發生著火危險。
只有在配有專用電池組的情況下才使用電動工具。使用其他電池組會發生損壞和著火危險。
當電池組不用時，請遠離其他金屬物體，例如迴紋針、硬幣、鑰匙、釘子、螺絲或其他小金屬物體，以防一端與另一端連接。電池接點短路會引起燃燒或火災。
在誤用的情況下，液體會從電池中潰出；請避免接觸。如果意外接觸，應立刻用水沖洗。如果液體碰到了眼睛，務必就醫。從電池中潰出的液體會發生腐蝕或燃燒。
检修
將您的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。
鐵鑽安全警告
請戴上耳罩。暴露在噪音下會造成聽力喪失。
請使用工具的輔助把手（若有配備）。失去控制可能會造成人員受傷。
進行作業時，負責進行切割的配件可能會碰觸到隱藏的配線，請從絕緣握把處拿持電動工具。負責進行切割的配件若是觸及「導電」電線，可能導致電動工具外露的金屬部件「導電」，進而使操作人員遭受電擊。
使用合適的偵測裝置偵察隱藏的電線，或者向當地的相關單位尋求支援。接觸電線可能引起火災並讓操作者觸電。若損壞瓦斯管會引起爆炸。如果水管被刺穿會導致財物損失。
必須等待電動工具完全靜止後才能將它放下。嵌件工具可能卡住而使電動工具失控。
固定好工件。使用固定裝置或老虎鉅固定工件，會比用手持握工件更牢固。
如果充電電池損壞了，或者未按照規定使用充電電池，充電電池中會散發出有毒蒸氣。充電電池可能起火或爆炸。工作場所必須保持空氣流通，如果身體有任何不適必須馬上就醫。充電電池散發的蒸氣會刺激呼吸道。
切勿拆開充電電池。可能造成短路。
尖銳物品（例如釘子或螺絲起子）或是外力皆有可能造成充電電池損壞。進而導致內部短路而發生電池起火、冒煙、爆炸或過熱等事故。
僅可使用產品的原廠充電電池。如此才可依照產品提供過載保護。
保護充電電池免受高溫（例如長期日照）、火焰、污垢、水液和濕氣的侵害。有爆炸及短路之處。
作業期間請用雙手牢牢握緊電動工具並保持穩固。使用雙手才能夠更穩定地操作電動工具。
小心！使用電動工具時若開啟Bluetooth功能，將可能對其他裝置或設備、飛機以及醫療器材（例如心律調節器、助聽器等）產生干擾。同樣亦無法完全排除對鄰近之人員或動物造成身體危害的可能性。請勿在醫療器材、加油站、化學設備、爆炸危險場所以及易爆環境等處附近，使用電動工具的Bluetooth功能。請勿在飛機上使用電動工具的Bluetooth功能。應避免直接貼靠在身體部位旁的長時間持續操作。
Bluetooth®一詞及其標誌（商標）為BluetoothSIG,Inc.所擁有之註冊商標。Robert BoschPower ToolsGmbH對於此詞彙/標誌之任何使用均已取得授權。
產品和功率描述
請詳讀所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及/或重傷。請留意操作說明書中最前面的圖示。
依規定使用機器
本電動工具適合在混凝土、砌牆及石材進行鉻擊鑰孔，亦適用於輕負載和中級負載的鑄削作業。電動工具若有配備衝擊斷電功能或圓柄鑰頭適用的夾頭，那麼同樣也可以用無震動之方式在木材、金屬、陶瓷或塑膠等材質上進行鑰孔加工。
電動工具若有搭載Bluetooth® Low Energy Module GCY 42，即可透過Bluetooth®無線技術，與終端行動裝置傳輸資料和設定。
插圖上的機件
機件的編號和電動工具詳解圖上的編號一致。
(1) 内建停錮功能的快換夾頭
(2) SDS-plus（四坑系統）夾頭
(3) SDS-plus（四坑系統）工具夾座
(4) 防塵蓋
(5) 鍊定套筒
(6) 夹頭固定環
(7) 設定操作模式和正逆轉功能的複合式開關
(8) 减震装置
(9) 起停開關鎖止按鈕
(10) 把手（絕緣握柄）
(11) 起停開關
(12) 充電電池 A)
(13) 藍 Low Energy Module GCY 42 的護蓋
(14) 工作燈
(15) 限深挡塊調整按鈕
(16) 輔助手柄（絕緣握柄）
(17) 限深挡塊
(18) 充電電池解鎖按鈕
(19)使用者介面
(20) 爽頭的接頭
(21) 快換夾頭的前端套筒
(22) 快換夾頭的固定環
(23) 充電電池的電量指示器（使用者介面）
(24) 快關功能指示器 (Kickback Control) (使用者介面)
(25) 工作模式指示器（使用者介面）
(26) 工作模式選擇鈕（使用者介面）
(27) 電動工具狀態指示器（使用者介面）
(28) 智慧型手機指示器（使用者介面）
(29) 温度指示器（使用者介面）
A）圖表或說明上提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有完整的配件供應項目。
技術性數據
| 充電式錸擊電鑽 | GBH 18V-34 CF |
| 產品機號 | 3611 J140.. |
| 額定電壓 | V=18 |
| 額定輸入功率 | W750 |
| 衝擊次數a) | min-1 0-2900 |
| 單次錸擊強度符合 EPTA-Procedure 05:2016 | J5.8 |
| 額定轉速 | |
| -正轉 | 次/分 0-500 |
| -逆轉 | 次/分 0-500 |
| 工具夾座 | SDS-plus |
| 軸頸直徑 | mm 74 |
| 最大鑿孔直徑: | |
| -混凝土 | mm 32 |
| -砌墻(使用空心鑿頭) | mm 40-82 |
| -鋼材 | mm 13 |
| -木材 | mm 40 |
| 重量符合 EPTA- Procedure 01:2014a) | kg 5.2-6.3 |
| 長度 | mm 430 |
| 高度 | mm 250 |
| 充電狀態下的建議環境溫度 | ℃0...+35 |
| 操作狀態下的容許環境溫度b)以及存放狀態下 | ℃-20...+50 |
| 相容的充電電池 | GBA 18V... ProCORE18V... |
| 為確保最大效能而建議使用的充電電池 | ProCORE18V... ≥5.5 Ah |
| 建議使用的充電器 | GAL 18... GAX 18V... GAL 36... |
資料傳輸
| 藍牙 | 藍牙4.2 (低功率)c | |
| 訊號間隔時間 | 秒 | 8 |
| 訊號最遠傳送範圍d) | m | 30 |
A) 視所使用的充電蓄電池而定
B) 温度 < 0^ C 時, 性能受限
C) 終端行動裝置必須與Bluetooth®（藍牙）低功耗設備（4.2版）相容，並支援Generic Access Profile（GAP）。
D）此傳送範圍受外在環境條件（包含您所使用之接收裝置）的影響而有極大差異。在密閉空間內，諸如牆面、置物櫃、提箱等物品中的金屬部件會阻礙藍牙功能的傳輸，而使訊號傳送範圍明顯縮小。
安装
對電動工具進行任何維護的工作（例如維修、更換工具等等），以及搬運、存放本裝置之前，請按壓鎖止按鈕，以便鎖定起停開關的位置。若是不小心觸動起停開關，可能造成人員受傷。
安装Bluetooth® Low Energy Module GCY 42
如需Bluetooth® Low Energy Module GCY 42的相關資訊，請詳讀其操作說明書。
為充電電池進行充電
只能選用技術性數據裡所列出的充電器。僅有這些充電器適用於電動工具所使用的鋰離子充電電池。
提示：出貨時充電電池已部分充電。首度使用電動工具之前，請先用充電器將充電電池充飽電以確保充電電池蓄滿電力。
鋰離子充電電池可隨時充電，不會縮短電池的使用壽命。如果突然中斷充電，電池也不會損壞。鋰離子充電電池配備了電池保護裝置「Electronic Cell Protection (ECP)」，可以防止充電電池過度放電。充電電池的電量如果用盡了，保護開關會自動關閉電動工具：嵌件工具會停止轉動。
電動工具自動關機後，請勿再按壓電源開關。否則充電電池可能會損壞。
請您遵照廢棄物處理相關指示。
取出充電電池
本充電電池(12)具備了雙重鎖定功能，即使不小心按壓了充電電池解鎖按鈕(18)，充電電池也不會從機器中掉落出來。固定彈簧會把充電電池夾緊在機器中。
- 若要取出充電電池（12），請按壓解鎖按鈕（18），然後將充電電池抽出電動工具。不可以強行拉出充電電池。
充電電池的電量指示器
充電電池的電量指示器透過綠色LED燈告知充電電池的目前電量。基於安全顧慮，務必在電動工具完全靜止時才能檢查充電電池的電量。
按一下電量指示器按鈕或即可顯示目前的電量。即使已取出充電電池，此項功能仍可正常運作。
按壓電量顯示按鈕後，LED燈若未亮起，即表示充電電池故障，必須予以更換。
提示：充電電池目前的電量也會顯示在使用者介面(19)上顯示目前狀態。
充電電池型號 GBA 18V...
LED 熔容量
3顆綠燈持續亮起 60 - 100%
2颗綠燈持續亮起 30 - 60%
LED 燥容量
1顆綠燈持續亮起5-30%
1顆綠燈呈閃爍狀態0-5%
充電電池型號 ProCORE18V...
LED 燥容量
5顆綠燈持續亮起 80 - 100%
4颗綠燈持續亮起 60 - 80%
3顆綠燈持續亮起40-60%
2颗綠燈持續亮起 20 - 40%
1颗綠燈持續亮起5-20%
1顆綠燈呈閃爍狀態0-5%
辅助手柄
操作電動工具時務必使用輔助手柄(16)。
翻轉輔助手柄（請參考圖A）
輔助手柄（16）可隨意翻轉，以便採取一個穩固而不容易感到疲勞的工作姿勢。
- 逆時針旋轉輔助手柄 (16) 的下方握把處，以便將輔助手柄 (16) 轉至所需位置。然後再順時針旋轉輔助手柄 (16) 的下方握把處，將它重新鎖緊。注意，輔助手柄的固定套圈必須位於機殼上的固定套圈專屬凹槽中。
調整鑰孔深度（請參考圖B）
您可利用限深搗塊（17）設定所需鑽孔深度X。
- 請按壓限深擋塊調整按鈕(15)然後將限深擋塊安裝到輔助手柄(16)上。
限深擋塊(17)上的刻紋必須朝下。 - 將SDS-plus嵌件工具往SDS-plus工具夾頭(3)推入到底。如果未安裝好工具，會影響設定深度的準確性。
- 將限深擋塊拉出至，鑽頭尖端與限深擋塊尖端之間的距離等於所需的鑽孔深度 X 。
選用夾頭和工具
進行鍍擊鑽孔和鑿削時，必須使用能夠安裝在SDS-plus夾頭上的SDS-plus工具。
若要以無震動之方式在木材、金屬、陶瓷及塑膠等材質上進行鑰孔，或是想要拆裝螺栓，請使用非SDS-plus系統的工具（例如具有圓柱柄的鑰頭）。使用此類工具時，您需要用到內建停錮功能的快換夾頭(1)。
提示：必須搭配內建停錮功能的快換夾頭（1）一起使用才能確保您所安裝的工具不會受損。
70|繁體中文
拆卸/安裝夾頭
卸下更換式夾頭（請參考圖C）
- 將更換式夾頭鎖止環 (6) 往後拉並讓它固定在這個位置上，然後將 SDS-plus 更換式夾頭 (2) 或快換夾頭 (1) 往前拔下。
- 更換式夾頭取下後需妥善保護，以免受污。
装上更換式夾頭（請參考圖D）
- 更換式夾頭需先進行清潔然後才可安裝，必須在接頭柄的插入端塗上少許油脂。
- 用整個手掌環握住 SDS-plus 更換式夾頭 (2) 或快換夾頭 (1)。將更換式夾頭一邊旋轉一邊推至夾頭轉接頭 (20) 上，直到清楚聽見卡上的聲音。
- 此時更換式夾頭已經自動鎖定。但是仍需拉動更換式夾頭，以檢查是否已確實鎖止。
更换工具
防壓蓋(4)可阻止鑽孔時所產生的大部份粉塵侵入工具夾座。安裝工具時要小心，請勿損壞防壓蓋(4)。
防壓蓋若有受損，應立即更換。最好委託本公司的顧客服務處換裝。
更换工具 (SDS-plus)
裝上SDS-plus嵌件工具（請參考圖E）
夾頭採SDS-plus（四坑系統）設計，能夠簡便地更換嵌件工具，無需借助其它輔助工具。
- 直接將SDS-plus更換式夾頭(2)裝入即可。
- 清潔嵌件工具的插入端並且塗上少許潤滑油脂。
- 把嵌件工具轉進工具夾座中，必須轉至嵌件工具自動鎖定為止。
- 拉動工具以確認它是否已正確鎖止。
SDS-plus 嵌件工具是活動的，因此在無負載狀態下此類工具會偏心旋轉。開始鑲孔時此工具便會自動置中，因此上述現象並不會影響鑲孔準確度。
取出SDS-plus嵌件工具（請參考圖F）
- 將鎖定套筒 (5) 往後推，然後便可取出嵌件工具。
更換工具（非SDS-plus系統）
安装嵌件工具（請參考圖G）
提示：請勿使用非SDS-plus系統的工具進行鍵擊鑰孔或鑰削！非SDS-plus系統的工具和夾頭會在進行鍵擊鑰孔和鑰削時受損。
- 請裝上內建停錮功能的快換夾頭 (1)。
提示：僅可使用內建停鍵功能的GBH18V-34CF專用快換夾頭。必須搭配此種夾頭才能確保鍵擊電鑰的氣動式撞擊裝置不會造成嵌件工具受損。
- 必須握好快換夾頭的固定環 (22)，讓它留在原位不動。旋轉前端套筒 (21)，以便工具夾座打開至能夠裝入工具的程度。請將固定環 (22) 握住不動，然後沿箭頭方向用力轉緊前端套筒 (21)，此時必須清楚聽見轟軌聲。
- 透過拉動，確認工具是否已裝牢。
提示：如果工具夾座先前已完全開啟至極限位置，那麼旋轉工具夾座使之閉合時，即使聽見轅軌聲也不代表工具夾座已鎖上。
這時候請您再沿著箭頭的相反方向轉一下前端套筒(21)。然後工具夾座便能確實閉合。
- 請將複合式開關 (7) 轉至「鑽孔」位置。
取出嵌件工具（請參考圖H）
- 必須握好快換夾頭的固定環 (22)，讓它留在原位不動。沿著箭頭方向旋轉前端套筒 (21)，以便將工具夾座打開至能夠取下工具的程度。
吸除废塵/料屑
含鉛顔料、部分木材種類、礦石和金屬的加工廢塵有害健康。機器操作者或施工現場附近的人員如果接觸、吸入這些廢塵，可能會引發過敏反應或感染呼吸道疾病。
某些塵埃（例如加工橡木或山毛櫱的廢塵）可能致癌，特別是與處理木材的添加劑（例如木材的防腐劑等）結合之後。唯有受過專業訓練的人才能夠進行含石棉物料的加工。
- 儒可能使用適合物料的吸塵裝置。
- 工作場所要保持空氣流通。
- 建議佩戴P2過濾等級的口罩。
請留意並遵守貴國的物料加工相關法規。
避免讓工作場所堆積過多的塵垢。塵埃容易被點燃。
操作
操作機器
請注意：機器運作期間，Bluetooth Low Energy Module GCY 42 的護蓋（13）應為關閉狀態。防止粉壓跑進機內。
安装充電電池
只能使用 Bosch 原廠的鋰離子充電電池，電池的電壓必須和電動工具產品銘牌上提供的電壓值一致。若使用其他充電電池，可能導致人員受傷和造成起火。
- 按壓鎖止按鈕(9)，即可防止電動工具意外啟動。
- 請將充好電的充電電池(12)推至機殼的充電接點，讓充電電池確實卡上。
設定操作模式（請參考圖1）
您可利用複合式開關（7）選擇電動工具的操作模式。
提示：請務必在電動工具關閉電源時才變更操作模式！否則可能造成電動工具損壞。
提示：如果您在起停開關處於鎖定狀態下時切換至其他操作模式，電動工具將因此關機。
- 將複合式開關（7）轉至所需位置（此時應要聽見卡上的聲音），即可變更操作模式。
T+T 鍾擊鑰孔位置，適用於混凝土或石材
配備快換夾頭（1）的
GBH 18V-34 CF：鑲孔位置是用來在木材、金屬、陶瓷及塑膠等材質上以無震動之方式進行鑲孔（正轉）
T+T逆轉位置是用來鬆開嵌件工具，使之從工件裡退出來
V+V Vario-Lock位置是用來調整鑰頭位置。
ITI 繁削位置
啟動/關閉
-必要時可解開起停開關的鎖止按鈕（9）。
- 若要啟動電動工具：按下起停開關（11）。
輕按起停開關（11）或完全按下時，照明燈隨即亮起，可照亮光線不足的工作區域。
-放開起停開關(11)，即可讓電動工具停止運轉。
調整轉速/鍵擊次數
您可為已啟動的電動工具無段調控轉速/衝擊次數，轉速是由按壓起停開關（11）的深度決定。
輕按起停開關(11)時，轉速/衝擊次數較低。逐漸在開關上加壓，轉速/衝擊次數也會跟著提高。
您也可以到使用者介面上或利用智慧型手機 App 來調控轉速(參見「選擇工作模式」，頁72)。
改變鑰頭位置 (Vario-Lock)
整頭可固定在16個不同的位置上。藉此，您可採取最佳的工作姿勢。
- 把繫頭插進工具夾座中。
- 請將複合式開關 (7) 輸至「Vario-Lock」位置。
- 把鑿頭旋轉到所需的工作位置上。
- 請將複合式開關 (7) 轉至「挖鑿」位置。工具夾座隨之鎖定。
挖鑿時使用鎖定功能
長時間挖鑿時，可將起停開關的位置鎖定在「挖鑿」操作模式上，於是您就不必一直按著起停開關(11)。
- 若要鎖定起停開關（11）的位置，請將它完全按壓到底，然後同時按壓鎖止按鈕（9）。
- 再按一次鎖止按鈕(9)即可關閉此項功能。
提示：如果您在起停開關處於鎖定狀態下時切換至其他操作模式，電動工具將因此關機。
過載離合器
如果工具卡住了，傳往主軸的動力會中斷。請務必用雙手握穩電動工具並採取穩固站姿，以隨時承受此時出現的作用力。
如果電動工具卡死，請關閉電動工具的電源，然後鬆開嵌件工具。啟動機器時如果安裝在機器上的鑰孔工具被卡住了，會產生高的反作用扭力。
快關功能 (Kickback Control)
與未配備KickBack Control的電動工具相較之下，快關功能
(KickBack Control) 可讓您更容易掌控電動工具，因此操作人員的安全性也就隨之獲得更多保障。電動工具的鑰孔轉軸只要一有非預期性的突發旋轉動作，將立即停機，此時快關功能指示器(24)將隨之亮起且工作燈(14)也會閃爍。快關功能啟用時，狀態指示器(27)呈紅色閃爍狀態。
- 此時若想繼續操作，則須將起停開關（11）放開後再重新按壓。
電子精密控制功能 (Electronic Precision Control)
電子精密控制功能可支援您在進行衝擊加工時，讓機器延緩全速啟動的時間以便您精準地進行加工。
「挖擊」操作模式下的電子式轉速調控功能(Adaptive Speed Control)
本電動工具是以低轉速啟動，然後再快速拉高至最大轉速，這樣的設計可方便您掌控機器並精準對位。電動工具只要一抵住，便會立刻自動啟用電子式轉速調控功能。
使用者介面（請參考圖J）
使用者介面（19）可用來選擇工作模式以及示意電動工具的目前狀態。
顯示目前狀態
| 充電電池的電量指示器 (使用者介面) (23) | 代表意義/原因 解決辦法 |
綠色（2至5格）仍有足夠電力-
黃色（1格）充電電池的電量即將用盡儘快更換充電電池或為其充電
紅色（1格）充電電池的電量耗盡更換充電電池或為其充電
72|繁體中文
| 溫度指示器(29)代表意義/原因解決辦法 | |
| 黃色充電電池或電動工具的操作溫度明顯提高,但功率下降 | 讓電動工具空轉並降溫冷卻或更換過熱的充電電池 |
| 紅色已超過充電電池或電動工具的操作溫度,將關閉以保護電動工具 | 讓電動工具降溫冷卻或更換過熱的充電電池 |
| 電動工具狀態指示器(27)代表意義/原因解決辦法 | |
| 綠色正常狀態- | |
| 黃色已達到臨界溫度或充電電池的電量即將用盡 | 讓電動工具空轉並降溫冷卻,或是儘快更換充電電池/為其充電 |
| 紅色電動工具過熱或充電電池的電量耗盡,讓電動工具降溫冷卻,或是更換充電電池/為其充電 | |
| 紅色在「鍵擊鑰孔」操作模式下按下了鎖止按钮 | 再按一次鎖止按钮 |
| 在操作期間按下了複合式開關 先將電動工具關機,然後再重新啟動 | |
| 馬達卡住,充電電池電力不足 為充電電池充電或使用建議的充電電池 | |
| 一般性的錯誤-將電動工具關閉然後重新開啟,或取下充電電池再重新裝入如仍繼續發生錯誤:-將電動工具送交顧客服務處 | |
| 紅色閃爍-連同快關功能指示器(24) | 快關功能已觸發 先將電動工具關機,然後再重新啟動 |
| 藍色閃爍電動工具已與行動終端裝置連線,或正在傳輸設定 | - |
| 智慧型手機狀態指示器(28) | 代表意義/原因解決辦法 |
| 綠色通知您現在有額外資訊(例如商業廣告資訊) | 若感興趣請到智慧型手機上進一步詳讀訊息內容 |
| 黃色通知您現在有重要資訊(例如溫度警告) | 請到智慧型手機上進一步詳讀訊息內容 |
| 紅色通知您現在有攸關機器運轉的重大資訊(例如馬達因微控制器單元發生錯誤而停止運轉) | 請立即到智慧型手機上詳讀訊息內容 |
| 選擇工作模式-反覆按壓工作模式選擇鈕(26),直到出現您想使用的工作模式。 | 提示:使用Favorite 工作模式時,是透過智慧型手機 App 來設定各項功能;使用 Auto 和 Soft 工作模式時,則是系統已預設好各項功能。 |
| 工作模式指示器(25)功能 | |
| Auto亮起 | 電動工具在 Auto 工作模式下可發揮最高性能。 -「鍵擊鑰孔」操作模式:轉速快速拉高至100%最高轉速,可讓您穩當地進行鑰孔 -「挖鑰」操作模式:電子式轉速調控功能(Adaptive Speed Control) -快關功能(Kickback Control) |
| Soft亮起 | Soft 工作模式是專門用來加工脆弱材質。 -「鍵擊鑰孔」操作模式: EPC 敓用,轉速和緩地拉高至最高轉速的80%,可讓您溫和地進行鑰孔,此操作模式適合用來在脆弱表面上鍵擊鑰孔 -「挖鑰」操作模式:電子式轉速調控功能(Adaptive Speed Control)設定得更加靈敏 |
| 工作模式指示器 (25) 功能 | |
| - 快關功能 (Kickback Control) 設定得更加靈敏 | |
| Favorite亮起 | 使用 Favorite 工作模式時，可透過智慧型手機 App 自訂電動工具的功能。 - 「鍵擊鑰孔」操作模式可設定成多段檔位： 功率透過轉速 電子精密控制功能 (Electronic Precision Control) 透過起轉速度 - 「挖鑿」操作模式：可選擇開啟或關閉電子式轉速調控功能 (Adaptive Speed Control) - 可調整快關功能 (Kickback Control) 一直到機器關閉為止的靈敏度 |
連線後支援的功能
搭配使用Bluetooth®LowEnergyModule GCY42時，電動工具連線後提供以下功能：
-
設冊及植入個人化設置
-
�狀態檢測、發送警告訊息
-
提供一般資訊、設定工具
-管理
如需Bluetooth® Low Energy Module GCY 42的相關資訊，請詳讀其操作說明書。
電動工具透過Bluetooth®無線技術傳送資訊（例如溫度警告）至行動終端裝置時，將出現智慧型手機指示器(28)。
作業注意事項
搭載Bluetooth® Low Energy Module GCY 42的電動工具配備無線介面。請您務必遵守不同場所的使用限制條件，例如在飛機或醫院內。
進入禁止使用Bluetooth®無線技術的區域時，Bluetooth®Low Energy Module GCY 42以及鈕扣電池必須取下。
提示：電動工具內如有Bluetooth® Low Energy Module GCY 42 和鈕扣電池時，務必確實關上護蓋(13)。
-若要關閉Bluetooth®Low Energy Module GCY42，請轉動鈕扣電池或在鈕扣電池和Bluetooth®Low Energy Module GCY42之間置放一個絕緣件。
-關上護蓋(13)，讓灰塵無法侵入。
减震装置
Vibration 内建減震裝置，可減緩震動。
如果減震裝備損壞了，勿繼續使用電動工具。
如何正確地使用充電電池
妥善保護充電電池，避免濕氣和水分滲入。
充電電池必須儲存在-20°C至50°C的環境中。
夏天不可以把充電電池擱置在汽車中。
偶爾用柔軟、乾淨且乾燥的毛刷清潔充電電池的通氣孔。
充電後如果充電電池的使用時間明顯縮短，代表充電電池已經損壞，必須更換新的充電電池。
請您遵照廢棄物處理相關指示。
維修和服務
保養與清潔
在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。
電動工具和通風口都必須保持清潔，這樣才能夠提高工作品質和安全性。
防壓蓋若有受損，應立即更換。最好委託本公司的顧客服務處換裝。
- 每次使用後，請清潔工具夾座 (3)。
- 每次使用後，請清潔工具夾座。
顧客服務處和顧客咨詢中心
本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。
當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上10位數的產品機號。
中國香港和澳門特別行政區
罗伯特·博世有限公司
香港北角英皇道625號21樓
客戶服務熱線：+852 2101 0235
傳真：+852 2590 9762
電子郵件：info@hk.bosch.com
www.bosch-pt.com.hk
台湾
台湾羅伯特博世股份有限公司
建國北路一段90號6樓
台北市10491
電話：(02)77342588
傅真：(02)2516 1176
www.bosch-pt.com.tw
制造商地址：
Robert Bosch Power Tools GmbH
羅伯特·博世電動工具有限公司
70538 Stuttgart / GERMANY
70538 斯圖加特/德國
74
搬運
隨貨附上的鋰離子充電電池受危險物品法的規範使用者無須另外使用保護包裝便可運送該充電電池。
但是如果將它交由第三者運送（例如：寄空運或委托運輸公司），則應遵照包裝與標示的相關要求。此時必須向危險物品專家請教有關寄送危險物品的相關事宜。
確定充電電池的外殼未受損後，才可以寄送充電電池。用膠帶貼住裸露的接點並妥善包裝充電電池，不可以讓充電電池在包裝材料中晃動。同時也應留意各國相關法規。
廢棄物處理
必須以符合環保的方式，將損壞的電動工具、充電電池、配件和包裝材料進行回收再利用。
不可以把電動工具和充電電池/拋棄式電池丟入一般家庭垃圾中！
充電電池/拋棄式電池：
離子：
請注意「搬運」段落中的指示（參見「搬運」，頁74）。
#
nnaaannnnnaa
nnaaannnnnaanennnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
aui
（1）
(2) SDS-plus
(3) SDs-plus
(4)
(5)
m|77
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)Bluetooth Low Energy Module GCY 42
(14)
(15)
(16)
(17)
(18)
(19)
(20)
(21)
(22)
(23)
(24) Wuaonnnnnaaennnnn (Kickback Control) (uunnnnnnnnnn)
(25) lnuaaunnaaun (nauan
(26)
(27)wnnnaaunnnnnaeauonlwn (ouananaen
(28) WwWwWwJnWu (WuWwJWu
(29) WwWwWwWwWwWw
A) nannnnae nnneennnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
yantun
的 12 的 4× 60-80%
3×40-60%
2× 20-40%
的 12 的 1× 的 5 - 20%
wnw 1x
y
1naiiaolwwnnnnuu (16)
mnyuunwuu (nwnnu nau A)
nunnnnnnnnnnnnnnn (16) nnuuunnuuulna
- naiuaon (9) 1nuiuulunununwnlwnnnun
（12）（10）
nunnnn (aannnnn 1)
7 (7)
nnuu: 1uunnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn nn nannnnaaannn annnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnann
- 100000000000000000000000000000000000000000000000
+96824794035/4089/4901：
:Ug+968-91315465
:UuLg+96824794058
sudhirkumar@malatan.net:jgjiSJ
j
p.p. w - liU | jglj aJg Jl
ggsia 51
+974 40065458:agJU
:μ≤+97444538585
csd@icsdoha.com:jgJ!
| 4.2"Bluetooth (C (Low Energy) | "Bluetooth | ||||
| 8 | s | Jlisiw alu# | |||
| 30 | m | D Jlisiw diol jisla | |||
| <0 °C slo sju gdo jlgj | (B | ||||
| -Bluetooth sIgilSsiw l iwiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi Iiwi IiWI GAC | |||||
| Generic g SiW ciWi ciWi (Low-Energy (Version 4.2 | |||||
| SiW ciWi ciWi (Access Profile (GAP | |||||
| di siW ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWI | |||||
| di siW ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi ciWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi(ciWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi(ciWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi(ciWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi(ciWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi(ciWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi(ciWi CiWi CiWi CiWi CiWi CiWi CiWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi(ciWi CiWi CiWi CiWi CiWi CiWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi(ciWi CiWi CiWi CiWi CiWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi ciWi(ciWi CiWi CiWi CiWi CiWi CiWi CiWi CiWi CiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCiWiCIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWICIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CI WI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CI WICIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWI CIWBtotooth | |||||
uai
g jyjI ySs a g s pJ j山 q 4 g (o g jI J I J G S W J I J)
g jg jI g Joo pJ i Jn o
Jg Jwogal/Jwq Juuu Jui J/ uq JU Lg JI J Ue OJg J.
Jd Jg Jg Jg Jg Jg Jg
120|w
Xolgduo gac lyjgw gac uu
UjEgjGBA 18V...
Jgolaiwla
SjJlUd jUj g uSgSjKuWg SjR JSDS-plus pUd w js dS CwI SDS-plus .
